Как измерить сверловку (PCD) колесного диска?

Очень часто нам задают вопрос о том, как правильно измерить один из основных параметров колесного диска — его сверловку (она же PCD). И сегодня мы подробно ответим на этот вопрос.

PCD (Pitch Circle Diameter) — диаметр расположения центров отверстий под крепеж на колесном диске.
Пара примеров:
5х114.3 — 5 отверстий, которые расположены на диаметре 114.3мм;
3х112 — 3 отверстия, которые расположены на диаметре 112мм;
4х108 — 4 отверстия на диаметре 108мм;
6х139.7 — 6 отверстий на диаметре 139.7мм.

Измерение сверловки 4-х или 6-ти болтового колесного диска не представляет никакой сложности, необходимо просто замерить расстояние между центрами противоположных отверстий.

Однако, измерение сверловки 5-ти болтового диска более нетривиальная задача, ведь тут нет противоположных отверстий (противоположным считаем то отверстие, хорда к центру которого проходит через центр (!) колесного диска).

Мы всячески НЕ рекомендуем использовать широко распространенные в интернете методы с одним измерением и дальнейшим умножением полученного значения на некий коэффициент — с 99% вероятностью Вы получите неверное значение.

Итак, чтобы измерить сверловку (PCD) 5-ти болтового диска необходимо произвести два измерения и затем сложить два полученных значения.

Замеры в силу своей специфики мы конечно же будем проводить на колесной проставке, а не на колесном диске, но это совершенно не меняет сути.

Замер №1: расстояние от внутренней кромки одного из 5-ти отверстий до центрального отверстия (DIA) колесного диска:


Результат нашего измерения равен 20.0мм

Замер №2: расстояние от внешней кромки одного из 5-ти отверстий до противоположной стороны центрального отверстия (DIA) колесного диска:



Результат второго замера равен 92.0мм:

Складываем два полученных значения: 20.0 + 92.0 = 112мм
Таким образом, сверловка колесного диска (проставки-адаптера в нашем случае) имеет значение 5х112 (где «5» — количество отверстий, «112» — диаметр расположения их центров в миллиметрах).

Закрепим полученные знания еще одним примером. На этот раз замеры будем производить не штангель-циркулем, а обычной линейкой.

Измеряем расстояние от внутренней кромки одного из отверстий (любого) до ЦО (центрального отверстия, DIA):


Результат: 20.0мм

Далее измеряем расстояние от внешней кромки одного из отверстий (опять же любого) до противоположной стороны ЦО. Следите за тем, что бы линейка проходила строго через центр колесного диска!


Получаем: 92.0мм

Складываем: 20.0 + 92.0 = 112мм, т.е. в данном случае значение измеряемой сверловки все те же 5х112!

Сверловка определена!

adaptersmasters.ru

Сверловка дисков – какие бывают варианты? Как замерить сверловку на дисках с 5 отверстиями


Как измерить сверловку (PCD) колесного диска?

Очень часто нам задают вопрос о том, как правильно измерить один из основных параметров колесного диска — его сверловку (она же PCD). И сегодня мы подробно ответим на этот вопрос.

PCD (Pitch Circle Diameter) — диаметр расположения центров отверстий под крепеж на колесном диске.Пара примеров:5х114.3 — 5 отверстий, которые расположены на диаметре 114.3мм;3х112 — 3 отверстия, которые расположены на диаметре 112мм;4х108 — 4 отверстия на диаметре 108мм;6х139.7 — 6 отверстий на диаметре 139.7мм.

Измерение сверловки 4-х или 6-ти болтового колесного диска не представляет никакой сложности, необходимо просто замерить расстояние между центрами противоположных отверстий.

Однако, измерение сверловки 5-ти болтового диска более нетривиальная задача, ведь тут нет противоположных отверстий (противоположным считаем то отверстие, хорда к центру которого проходит через центр (!) колесного диска).

Мы всячески НЕ рекомендуем использовать широко распространенные в интернете методы с одним измерением и дальнейшим умножением полученного значения на некий коэффициент — с 99% вероятностью Вы получите неверное значение.

Итак, чтобы измерить сверловку (PCD) 5-ти болтового диска необходимо произвести два измерения и затем сложить два полученных значения.

Замеры в силу своей специфики мы конечно же будем проводить на колесной проставке, а не на колесном диске, но это совершенно не меняет сути.

Замер №1: расстояние от внутренней кромки одного из 5-ти отверстий до центрального отверстия (DIA) колесного диска:

Результат нашего измерения равен 20.0мм

Замер №2: расстояние от внешней кромки одного из 5-ти отверстий до противоположной стороны центрального отверстия (DIA) колесного диска:

Результат второго замера равен 92.0мм:

Складываем два полученных значения: 20.0 + 92.0 = 112ммТаким образом, сверловка колесного диска (проставки-адаптера в нашем случае) имеет значение 5х112 (где «5» — количество отверстий, «112» — диаметр расположения их центров в миллиметрах).

Закрепим полученные знания еще одним примером. На этот раз замеры будем производить не штангель-циркулем, а обычной линейкой.

Измеряем расстояние от внутренней кромки одного из отверстий (любого) до ЦО (центрального отверстия, DIA):

Результат: 20.0мм

Далее измеряем расстояние от внешней кромки одного из отверстий (опять же любого) до противоположной стороны ЦО. Следите за тем, что бы линейка проходила строго через центр колесного диска!

Получаем: 92.0мм

Складываем: 20.0 + 92.0 = 112мм, т.е. в данном случае значение измеряемой сверловки все те же 5х112!

Сверловка определена!

adaptersmasters.ru

Как проверить и измерить разболтовку колесных дисков? Как измерить разболтовку на дисках

Как измерить сверловку (PCD) колесного диска?

Очень часто нам задают вопрос о том, как правильно измерить один из основных параметров колесного диска — его сверловку (она же PCD). И сегодня мы подробно ответим на этот вопрос.

PCD (Pitch Circle Diameter) — диаметр расположения центров отверстий под крепеж на колесном диске.Пара примеров:5х114.3 — 5 отверстий, которые расположены на диаметре 114.3мм;3х112 — 3 отверстия, которые расположены на диаметре 112мм;4х108 — 4 отверстия на диаметре 108мм;6х139.7 — 6 отверстий на диаметре 139.7мм.

Измерение сверловки 4-х или 6-ти болтового колесного диска не представляет никакой сложности, необходимо просто замерить расстояние между центрами противоположных отверстий.

Однако, измерение сверловки 5-ти болтового диска более нетривиальная задача, ведь тут нет противоположных отверстий (противоположным считаем то отверстие, хорда к центру которого проходит через центр (!) колесного диска).

Мы всячески НЕ рекомендуем использовать широко распространенные в интернете методы с одним измерением и дальнейшим умножением полученного значения на некий коэффициент — с 99% вероятностью Вы получите неверное значение.

Итак, чтобы измерить сверловку (PCD) 5-ти болтового диска необходимо произвести два измерения и затем сложить два полученных значения.

Замеры в силу своей специфики мы конечно же будем проводить на колесной проставке, а не на колесном диске, но это совершенно не меняет сути.

Замер №1: расстояние от внутренней кромки одного из 5-ти отверстий до центрального отверстия (DIA) колесного диска:

Результат нашего измерения равен 20.0мм

Замер №2: расстояние от внешней кромки одного из 5-ти отверстий до противоположной стороны центрального отверстия (DIA) колесного диска:

Результат второго замера равен 92.0мм:

Складываем два полученных значения: 20.0 + 92.0 = 112ммТаким образом, сверловка колесного диска (проставки-адаптера в нашем случае) имеет значение 5х112 (где «5» — количество отверстий, «112» — диаметр расположения их центров в миллиметрах).

Закрепим полученные знания еще одним примером. На этот раз замеры будем производить не штангель-циркулем, а обычной линейкой.

Измеряем расстояние от внутренней кромки одного из отверстий (любого) до ЦО (центрального отверстия, DIA):

Результат: 20.0мм

Далее измеряем расстояние от внешней кромки одного из отверстий (опять же любого) до противоположной стороны ЦО. Следите за тем, что б

carwheelblog.ru

Как определить диаметр колеса велосипеда (измерить колёса)

Время чтения: ~6 минут Автор: Сергей Морской 505

Рано или поздно велосипедист сталкивается с таким понятием, как размеры колес. Это может быть уже во время покупки байка или при первой замене проколотой камеры и покрышки. Насколько важно знать геометрические параметры «ходовой» велосипеда? Ничуть не меньше, чем перебрать втулку или смазать цепь.

Определить диаметр колеса велосипеда очень просто. Об этом и поговорим в нашей статье. Конечно, данный параметр, скорее всего, узнают именно с момента покупки или в процессе «изучения» своего двухколесного друга. Тем не менее вдруг он неизвестен по каким-либо причинам, к примеру, дали покатать велик на время, а тут шина спустила, и необходимо поставить новую камеру.

Какими бывают размеры велосипедных колес

Геометрические параметры велосипедов разнятся между собой по строгой закономерности – это касается и ростовки рамы, и диаметров колес. Для начала представим таблицу размеров:

Колесо, дюймы/ммОбод, ммВелосипед
20/508406Детский, подростковый, складной, ВМХ
24/609507Подростковый, складной взрослый
26/660559Горный
28/711622Дорожный, гибрид, шоссейный
29/736622Горный найнер

В первой колонке представлены традиционные диаметры колес в дюймах и миллиметрах. Колесо измеряется вместе с покрышкой. Чтобы узнать размер обода, необходимо вычесть высоту покрышки, помноженную на два. Стандартные размеры ободьев представлены во второй колонке.

Системы измерения размеров колес велосипеда:

  • классическая, в дюймах;
  • в сантиметрах;
  • стандарт ISO, в миллиметрах.

Международная организация стандартизации (ISO) внедрила универсальную систему измерения колес во избежание путаницы. Ее и придерживаются все производители велосипедов. Размеры колес складываются из диаметра «чистого» обода и ширины профиля покрышки.

При выборе новых шин необходимо знать посадочные диаметры ободьев – эти числа на покрышках должны им соответствовать. Это пригодится при переходе на другой профиль шин. В обиходе колесо измеряется дюймами, да и в дюймах приводить размеры удобнее. А еще по размеру колеса можно определить и тип велосипеда – прогулочный, горный или шоссейный.

Размеры колес важно знать при выборе детского велосипеда. Здесь наблюдается прямая взаимосвязь числовых значений диаметров с ростом и возрастом ребенка, так называемая «колесная ростовка». Ниже таблица стандартов:

Диаметр, дюймыРост, смВозраст
12до 983
1498 – 1043 – 5
14, 16104 – 1104 – 5
16, 18110 – 1165 – 6
20116 – 1286 – 8
24до 164больше 8

Размеры колес детских велосипедов стоят отдельно от взрослых: детский ряд заканчивается на 24”-колесах, в то время как для взрослых только начинается (за исключением 20-дюймовых ВМХ). 24-дюймовые колеса можно смело относить к подростковым и универсальным (для взрослых небольшого роста). Разумеется, эти данные лишь помогут выбрать велосипед, в остальном необходима примерка.

Методы измерения диаметра колес

Сама суть измерения сводится к получению числовых данных – сантиметров, миллиметров или дюймов. Можно сделать несколькими методами:

  • замерить радиус;
  • по ISO;
  • через длину окружности.

Самый простой – это первый способ. Берем сантиметр или рулетку и вертикально ставим велосипед так, чтобы он не упал. Приложить линейку нулем строго к оси втулки и провести до края покрышки. Это будет радиус колеса в сантиметрах. Далее умножаем на два – получаем диаметр. Чтобы получить миллиметры, нужно умножить на 10, а дюймы – на 2,54.


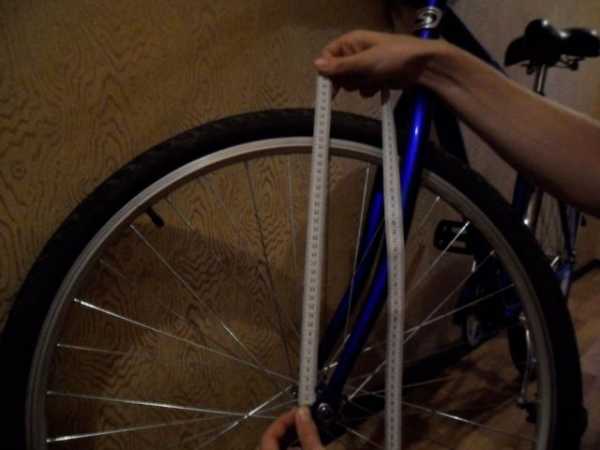

Измерения снизу вверх будут точнее

По ISO будем замерять диаметр и обода и высоту профиля покрышки. Этот способ может понадобиться, если необходимо поставить шину другого профиля – под один и тот же посадочный диаметр обода можно подобрать несколько видов шин.

Измерить необходимо расстояние только от центра втулки до внешнего края обода. Зная радиус, умножаем его на 200 – получаем диаметр в миллиметрах. И по нему подбираем другую покрышку.

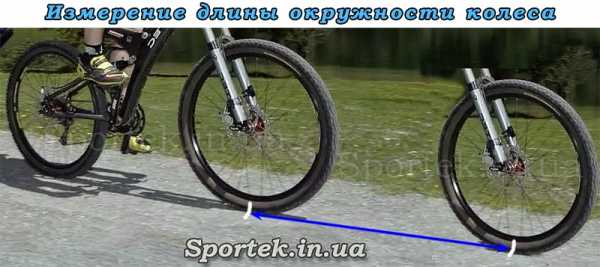

Третий метод показывает, как определить диаметр через длину окружности. Для этих целей понадобятся трос и рулетка. Тросом обматываем шину, на стыке с началом троса делаем метку. Распрямляем и при помощи линейки измеряем расстояние от начала троса до метки. Это будет длина окружности.

А еще можно:

  1. Нанести скобообразную метку из краски на покрышку.
  2. Поставить колесо так, чтобы метка была в крайнем нижнем положении.
  3. Прокатить на один оборот.
  4. Внизу краска сотрется с шины, а по бокам останется, можно понять, что прокатили колесо строго наоборот.
  5. Измерить длину прокрашенной линии.

Не стоит пугаться, что для больших колес это значение будет превышать 200 см. Для начала разделим его на 3.14 – получаем диаметр в сантиметрах. И затем делим на 2.54, чтобы перевести в дюймы. Собственно, так просто узнать, какого размера колеса велосипеда.

При замерах линейкой получатся, скорее всего, дробные значения, например, 28.23 дюйма. Округляем до целых значений с учетом существующих диаметров.

Маркировка шин велосипеда

А теперь немного о покрышках и значениях на них. По классической системе размеры наносятся в таком порядке: диаметр колеса в дюймах/ширина профиля покрышки.


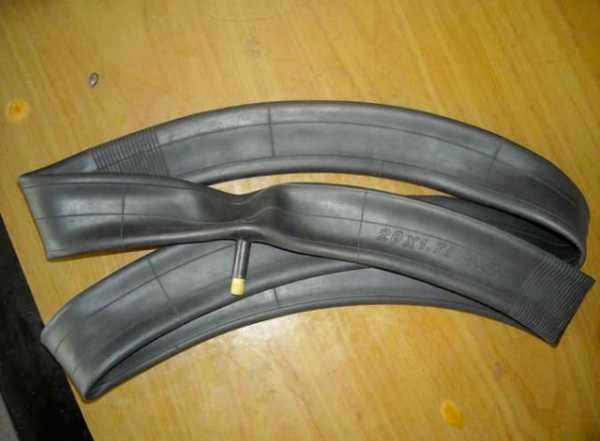

По аналогии те же размеры наносятся на камеры: 20 – общий размер, 1.75 – высота покрышки в дюймах

По международной системе ISO эти же параметры набивают на резину в противоположном порядке – сначала высота профиля, затем посадочный диаметр обода. Значения указаны в миллиметрах. Для той же покрышки или камеры 20/1.75 в ИСО это будет выглядеть так: 44.4/406.

В таблице ниже приведены диапазоны профильных высот покрышек под посадочные диаметры обода:

Стандартная маркировкаОбод, мм
20/1.5 – 2.125406
24/1.5 – 2.125507
26/1 – 2.35559
27/1 – 1.75622
28/1 – 175622
29/1.75 – 2.35622

На один посадочный размер можно подобрать приведенные покрышки. Однако лучше учитывать рекомендации производителя велосипеда в паспорте и придерживаться рекомендуемых параметров. Слишком узкие шины чаще прокалываются, а слишком высокие усиливают сопротивление движению и могут повреждаться по бокам. Каждому ободу – свои покрышки. Оптимальное соответствие шин размерам колес позволит катать дольше, без проколов и повреждений.

загрузка…

velofans.ru

Сверловка дисков – в чем может быть секрет?

Колесной диск

Самой ответственной деталью, связывающей автомобиль с дорожным полотном через шину, есть ее диск. Довольно часто покупая новые диски или меняя резину, возникает вопрос о параметрах колеса. В этом плане, наряду с другими обозначениями существует понятие «сверловка дисков», а о том, что оно означает и как определить данный показатель для конкретной ашины, мы Вам сейчас расскажем.

1. Что подразумевает понятие «сверловка дисков?

В общем понятии, «сверловка» является одним из этапов технологических операций, предусматривающих создание и обработку деталей. Другими словами – это вид механической обработки металла (либо каких-то других материалов) путем их резанья. Сверловку отверстий выполняют с использованием сверла, которое играет роль специального вращающегося режущего инструмента. Полученные в ходе сверловки отверстия имеют два основных параметра – это диаметр и глубина. Для получения необходимых результатов этих показателей, используют сверла разного диаметра и формы, но даже в этом случае, диаметр готового отверстия будет несколько больше диаметра инструмента, что объясняется «биением» при выполнении работы. Точность сверления повышается за счет регулировки сверлильного станка.

Сверловка

В результате проведенной операции, как правило, можно получить два вида отверстий: глухие и сквозные. Основное их назначение – установка крепежа или помещение другой детали. С такой целью выполняется и сверловка автомобильных дисков.

Сверловка дисков обозначается как PCD (Pitch Circle Diameter) и является диаметром окружности (в миллиметрах), на которой расположены крепежные отверстия колеса (их центры). На сегодняшний день, выделяют существенное количество разновидностей сверловки колесного диска. Так, к примеру, производители немецких автомобилей часто обозначают ее как PCD 5х112 (Skoda, Volkswagen, Mercedes, Audi,), в то время как заводы-изготовители азиатских стран пользуются маркировкой PCD 5х100, 5х114,3 (Mazda, Subaru, Honda).

Сверловка отверстий диска – довольно специфический параметр, на который, многие автолюбители, любуясь «размером», не сразу обращают внимание. Это очень неправильно! Всегда стоит помнить, что производитель дисков просто обязан с высочайшей точностью рассчитывать фиксацию колеса на ступице, ведь даже самое незначительно несовпадение центров диска и ступицы может повлечь за собой опасные биения, которые часто приводят к отрыву колеса. Поэтому, сверловка должна быть выполнена с точностью до миллиметра.

Сверловка дисков Исходя из этого, становится понятно, что, например, на автомобиль Hondа, сверловка дисков которого соответствует 5х114,3, категорически не рекомендуется устанавливать диски со сверловкой 5х112. Кроме того, иногда встречаются еще и менее заметные отличительные черты диаметра сверловки, которые просто невозможно определить невооруженным глазом. Вот, к примеру, PCD BMW соответствует показателю 5×120, а PCD автомобиля Jaguar, не так уж и сильно отличается, обозначаясь как 5×120,6. Поэтому, если Вам не нужны лишние проблемы, то в ситуации выбора колесных дисков, лучше проконсультироваться со знающими людьми.

Если параметр сверловки диска не совпадает с аналогичными параметрами транспортного средства, то помочь может использование специального крепежа (болт/гайки). Для автомобилей, предусматривающих «болтовое» крепление диска производители разработали, так называемый «болт-эксцентрик». Его конус способен смещается, занимая четкое положение в крепежных отверстиях устанавливаемого диска, в то время как резьбовая часть, точно заходит в резьбовые отверстия ступицы машины, тем самым предотвращая неровное размещение крепежа.

В тех случаях, когда на автомобиле присутствует «гаечное» крепление, для точного размещения соединений, используют «гайку-эксцентрик», однако, она встречается намного реже аналогичного болта. Используя «ексцентричный» крепеж, не стоит забывать и о наличии центровочных колец, ведь только вместе, они могут помочь получить желаемый результат.

2. Как узнать значение сверловки дисков?

Сверловка Параметр PCD указывается производителем дисков на его обратной стороне и представлен в виде цифр, например «5х114,3», где: 5 – это количество имеющихся крепежных отверстий (в отдельных случаях может обозначаться как LZ), а 114,3 – соответствует диаметру расположения крепежных отверстий и обозначает тот самый показатель PCD. Если по каким-то причинам, Вы сомневаетесь в указанной информации, то сверловку дисков можно рассчитать самостоятельно. Для этого нужно взять самую обычную линейку и измерить ею расстояние между центрами соседних отверстий (S). Заметьте, что бы выполнить измерения, колесо снимать не надо.

Для получения значения PCD дисков, обладающих тремя болтами (гайками) крепления, полученное расстояние S следует разделить на коэффициент 0.8658. В случае наличия четырех отверстий, формула вычисления приобретает другой вид: PCD = S / 0,7071, а если отверстий пять, то узнать показатель сверловки Вы сможете разделив расстояние S на 0,5878. При шести отверстиях PCD = S / 0,5. Кроме того, существуют, также диски с большим количеством указанных отверстий. Такую сверловку называют двойной. Так, сверловка 5×100/114,3 означает, что на диске имеется 10 отверстий, первая пятерка которых предназначается для сверловки 100, а вторая – для сверловки 114,3. Другими словами, этот вариант подойдет как для автомобилей с размерами 5х100, так и для машин, диски которых соответствуют значению 5х114,3.

Диаметр центрального отверстия, который измеряют со стороны привалочной плоскости, должен полностью подходить под диаметр посадочного цилиндра, размещенного на ступице транспортного средства. Точное соответствие указанных размеров сможет обеспечить предварительное центрирование колеса на ступице, что значительно упрощает процедуру установки болтов. Финишное центрирование проводят по коническим или сферическим поверхностям путем крепления диска колеса с помощью болтов иди гаек, помещенных в соответствующие отверстия.

Сверловка дисков Покупая «неродные» диски, существует вероятность, что центральное отверстие окажется больше чем нужно. Дело в том, что разные производители автомобильных запчастей, заранее увеличивают диаметр отверстия, снабжая диск набором переходных колец, которые позволяют использовать деталь на различных моделях транспортных средств. В данном случае, центровку колеса выполняют по сверловке.

Для монтажа «неродных» дисков, имеющих неправильной вынос (но правильную сверловку) необходимо подготовить специальные проставки, которые устанавливаются между привалочной плоскостью диска и ступицей, обеспечивая корректировку вылета.

Учитывая, что производитель делает отверстия крепления с приличным плюсовым допуском диаметра, то ошибиться в выборе необходимого значения PCD очень просто, особенно если оно отличается от штатного лишь на пару миллиметров. Например, на ступицу со сверловкой диска 100/4, довольно часто устанавливают колесо PCD которого равно 98/4 (конечно, 98 мм от 100 мм на глаз не отличишь). Этого, ни в коем случае нельзя делать, ведь из всех имеющихся гаек (или болтов) лишь одна деталь будет полностью затянута, а остальные отверстия “уведет” от нужного положения и крепеж останется либо совсем недотянутым, либо затянутым с перекосом, что означает неполную посадку колеса на ступицу. При движении автомобиля, такое колесо будет сильно вибрировать, а не полностью затянутые гайки могут открутиться сами собой.

3. Что еще нужно знать про сверловку дисков?

Сверловка Как правило, обозначения PCD, что указывает на количество болтов крепления колеса и на диаметр окружности, где расположены отверстия для них, а также показатель DIA (диаметр центрального отверстия), не вызывают особого беспокойства у тех водителей, которые ездят на стандартных дисках и не думают их менять. Однако, многих эстетов, которые бы с радостью подобрали диски какого-то оригинального дизайна, эти буквы заставляют серьезно задуматься, порой вызывая головную боль. И правда, вариантов сверловки дисков насчитывается не один десяток. Взять хотя бы колеса, крепление которых выполняется посредством пяти болтов. В этом случае, показатель PCD может соответствовать и 110, и 112, и 113, и 114, и даже 114.1, 114.3 и 115, но и это далеко не полный список.

Обратите внимание! Даже небольшая разница в несколько миллиметров, уже считается критичным значением, ведь даже если колесо и «налезет», то для его фиксации одни болты придется затягивать очень сильно, а вторые окажутся недотянутыми. Понятное дело, что ничего хорошего из этого не получится. Почему же получается, что одни размеры PCD шире, а некоторые другие считаются вариантом экзотики? Почему бы производителям не облегчить жизнь автовладельцам и не выбрать какой-нибудь единый стандарт, как, например, в случае с предохранителями?

Естественно, у автомобилей с разной массой, разным будет и количество болтов крепления дисков, ведь чем транспортное средство тяжелее, тем больше болтов ему потребуется. Все зависит от веса и силы нагрузки на колеса, а также от среды эксплуатации того или иного автомобиля. Вот, представьте, что Daewoo будет ездить по асфальтированной дороге, а Toyota – по бездорожью, очевидно, что нагрузка на болты в каждой из ситуаций будет кардинально отличаться. Поэтому, производителям транспортных средств намного проще увеличить количество болтов, нежели придумывать какие-то универсальные, суперпрочные детали, подходящие под любую модель. Тем более, что повышение прочности таких элементов существенно скажется на их цене, а при разработке многих автомобилей, практически каждая копейка на счету.

Сверловка Но почему же, даже при одинаковом количестве болтов, их отдаленность друг от друга и диаметр центрального отверстия все равно остаются разными для всех машин, пусть они и представляют одну марку? Как оказалось, скорее всего, это просто дело привычки. Показатель PCD никак не влияет на прочность конструкции и если говорить о конкретных размерных значениях, то все дело в исторических причинах, связанных с применением различных измерительных систем. Так, например, с самого начала немцы использовали метрическую систему, в то время как японцы начали с копирования американских автомобилей, а при их проектировании все размеры задавались в футах и дюймах.

Если рассматривать данный вопрос с теоретической точки зрения, то производителям, вроде бы, ничего не мешает создать единую размерную шкалу. Однако, в реальности, внесение изменений в привычные PCD и DIA, скорее всего, повлечет за собой существенные расходы на модернизацию (а, возможно, и полную замену) станков, использующихся для изготовления колес или деталей ступиц. Также, стоит учитывать и тот факт, что большинство автопроизводителей не практикуют разработку и выпуск дисков, предпочитая заказывать их у независимых компаний, поэтому, процедура подбора колес, точно легче не станет. Так что, дорогие друзья, как говорится: «что есть – то есть, и на том спасибо».

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Как определить толщину проставок? | Adapters Masters

Один из наиболее часто задаваемых вопросов при покупке проставок или адаптеров это вопрос толщины будущих изделий. Сегодня мы подробно остановимся на этом вопросе и попытаемся разобраться — каким образом определить необходимую толщину проставок или адаптеров.

Начнем с азов — зачем же вообще нужны проставки и колесные адаптеры (переходные проставки)?

1. Расширение колесной колеи автомобиля. Причин для расширения может быть множество: установка тюнингового обвеса или расширителей колёсных арок; устранение контакта колес об элементы подвески или тормозной системы; улучшение динамических характеристик автомобиля; банальное улучшение внешнего вида путем придания дополнительной агрессивности и многое, многое другое.


2. Установка колесных дисков, параметры которых отличаются от заводских. В число этих параметров входят: сверловка (PCD), диаметр центрального отверстия (ДЦО/DIA), тип крепления и др. Например, Вы хотите установить на свою Mazda колеса от BMW. Решить этот вопрос помогут колесные адаптеры (или как их еще называют — переходные проставки):

Двигаемся дальше! Типы проставок и их минимальная и максимальная толщины:

1. Сквозные проставки:

При толщине более 5мм требуется использование удлиненного крепежа: удлиненных колесных болтов (в случае, если в ступице автомобиля — резьба под болты) или удлиненных колесных шпилек (в случае, если с ступице автомобиля — запрессованные шпильки, а колесо крепится с помощью колесных гаек).

Минимальная толщина: 3мм
Максимальная толщина: 30мм. Максимальная толщина ограничена серийно выпускаемым крепежом, а именно максимальной длиной колесных болтов или шпилек. Проще говоря — не существует колесных болтов и шпилек такой длины, чтобы их хватило на установку сквозной проставки толщиной более 30мм.


2. Переходные проставки (адаптеры):

В этом случае колесный адаптер крепится к ступице за счет собственного комплекта крепежа, затем на адаптер монтируется колесо, которое фиксируется вторым комплектом крепежа непосредственно к адаптеру.
Могут быть без перехода по сверловке, т.е. выполнять функцию только расширения.



2.1. Шпилечные. В этом случае колесо крепится к адаптеру с помощью гаек.
Минимальная толщина: от 15мм с запрессованными шпильками М12 и от 18мм с запрессованными шпильками М14.
Максимальная толщина: ограничена здравым смыслом, на текущий момент наш рекорд — 110мм!




2.2. Футорочные. В этом случае колесо крепится к адаптеру с помощью болтов.
Минимальная толщина: от 18мм
Максимальная толщина: ограничена здравым смыслом


Итак, мы подошли к главному вопросу — как выбрать необходимую толщину заказываемых проставок или адаптеров?

В общем случае это довольно субъективный и сложный вопрос: все зависит не только от параметров дисков, но и от параметров резины, высоты и жесткости подвести, кромок арок и в конечном счете — от крепости Ваших намерений.

Тем не менее, мы попытаемся предложить простой рекомендательный перечень действий, которые помогут приблизительно высчитать необходимую величину расширения:
1. Плоский ровный длинный предмет (линейка, уровень и т.д.) прислоняем к внешней поверхности колеса.
2. Подвеску автомобиля рекомендуется привести в сжатое состояние, нагрузив автомобиль чем-либо тяжелым, или встав на сильно неровную поверхность, или же сняв пружину подвески. Это необходимо по той причине, что некоторые типы подвесок, таких как многорычажные подвески и подвески типа МакФерсон, при сжатии уводят колесо вглубь арки.
3. Стараемся найти минимальное расстояние от приложенного плоского предмета до внутренней кромки арки. Обратите внимание — это расстояние не обязательно находится в идеально вертикальном положении прислоняемого плоского предмета (т.е. перпендикулярно земле)! Форма крыла Вашего автомобиля может быть таковой, что это расстояние может находиться под определенным углом положения прислоняемого плоского предмета, поэтому попробуйте поискать искомое расстояние вращая прислоняемый плоский предмет по окружности колеса.
4. Измеряем найденное расстояние линейкой! Это и есть примерная величина расширения колесной колеи автомобиля, которую Вы можете произвести, не обретя при этом проблем трения колеса о кромку арки Вашего автомобиля!

Возможно, данные действия могли показаться Вам довольно непонятными или трудоемкими, однако на самом деле ничего сложного в этом процессе нет. Ответить на оставшиеся вопросы поможет данное видео:

Если же Вы подходите к вопросу выбора колесных проставок или адаптеров более серьезно и у Вас есть понимание основных параметров колесных дисков и резины, то в качестве действенного способа мы можем предложить следующее:
1. На просторах интернета найдите такой же как и у Вас автомобиль с приглянувшимся Вам колесным сетапом, т.е. с определенной совокупностью параметров колесных дисков и резины и положению их в арке автомобиля, которые Вас удовлетворяют. Основными ресурсами для поиска могут быть автомобильные социальные сети и сообщества, форумы, интернет журналы и автомобильные блоги. Очень часто там же Вы сможете найти подробное описание колесного сетапа (полные параметры дисков и резины). Если же параметры найти не удалось — попробуйте лично связаться с владельцем автомобиля, в этом нет ничего сложного!
2. Выяснив необходимые параметры, обратитесь за помощью к хорошему шинному калькулятору, подборку которых мы приведем чуть ниже. Не оставьте без внимания и вопрос геометрии арок найденного автомобиля — была ли изменена геометрия крыльев, закатана ли кромка крыла и насколько сильно, и т.д.
3. В шинном калькуляторе в качестве нового сетапа введите найденные Вами параметры, а в качестве старого сетапа введите параметры устанавливаемых Вами дисков и резины.
4. Каждый из приведенных нами шинных калькуляторов поможет сосчитать (или уже сделает это за Вас!) разницу в положении внешней кромки диска нового сетапа относительно старого. Эта разница — и есть толщина проставки или адаптера, необходимых для достижения идеала в Вашем понимании!

P.s. Так же примите к сведению, что такой параметр дисков как вылет (обозначается как «ЕТ») измеряется в миллиметрах. Т.е. если на устанавливаемых Вами дисках, допустим, ЕТ50, то после установки 22мм проставки, вылет диска будет составлять ЕТ28 (т.е. 50-22).

Подборка шинных калькуляторов:
1. wheel-size.com/calc — отличный и мощный инструмент, по непонятным причинам пока не столь популярный, нежели willtheyfit.com!
2. fitmywheels.com — еще один онлайн калькулятор с возможностью регулировки развала колес
3. Stancity — платное приложение для iOS, альтернатива п.1. Помимо прочего позволяет регулировать углы развала колес!
4. Натяни ее — бесплатное приложение для iOS, полностью идентичное willtheyfit.com!

Пример введенных значений на сайте fitmywheels.com (таблица с результатами всех измерений выводится на сайте ниже!):

Надеемся данная статья была для Вас познавательной и легкой в усвоении!

С огромным Уважением к своим клиентам,
Команда Adapters Masters

adaptersmasters.ru

4 способа найти диаметр колеса велосипеда

Отредактировано: 15.07.2018

Время от времени возникает вопрос: «Какой у велосипеда диаметр колес?»

Чаще всего он всплывает в случае, если пробилась покрышка или нужна новая резина на колесо старого велосипеда. И на вопрос продавца «Какое колесо у Вашего велосипеда?» в голову приходит только один ответ: «круглое».

Прежде всего, нужно определиться с понятием диаметр колеса.

Для большинства обычных людей это диаметр колеса по внешней (наружной) границе покрышки.

Но есть еще понятие посадочный размер обода – это диаметр самого обода или покрышки по внутренней границе.

Поэтому, было бы неплохо сначала разобраться в принятых в мире системах маркировки покрышек, чтобы разговаривать с продавцом веломагазина на одном языке. Об этом можно  почитать в статье «Велосипедные покрышки: размеры, типы маркировки и взаимозаменяемость» на нашем сайте.

Для краткости приведем здесь рисунок с пояснениями, что измеряется в каждой системе маркировки. Поэтому важно понимать, что мы меряем и что хотим найти.

Итак, методы определения диаметра колеса велосипеда в дюймах и миллиметрах:

  1. Самый простой и надежный. На старой покрышке, установленной на велосипеде, должен быть написан ее диаметр в дюймах или миллиметрах.

    При подборе новой резины, ориентируйтесь на него. В случае отсутствия шины с точно такой же маркировкой, посмотрите на таблицу взаимозаменяемости и подберите нужный размер в другой маркировке.

    Если новая шина нужна чуть шире или уже – сверьтесь с таблицей ширины покрышки и обода.

    Если сомневаетесь – поговорите с продавцом. Он подскажет, подойдет ли она для Вас как с точки зрения размеров, так и с точки зрения протектора, стиля езды и по каким дорогам хотите кататься.

  2. Посмотрите, не написан ли размер обода на нем самом. Иногда производители пишут размер в системе ETRTO в мм: посадочный диаметр и ширину. В зависимости от этого подбирается размер покрышки. Какие размеры в дюймах подходят для вашего размера обода в мм можно посмотреть в этой таблице.
  3. Если на ободе и, самое главное, покрышке ничего не написано, то придется вычислять его диаметр «вручную».

    Это можно сделать через измерение радиуса и умножить его на два.

    Для младших школьников, читающих эту статью, напоминаю, что один диаметр состоит из двух радиусов.

    Только мерить нужно строго от центра втулки, а не от её краев. Измеряя, велосипед должен стоять вертикально, а рулетку, прикладывая один конец к земле держать то же строго вертикально, а не вдоль спиц колеса. Только такой замер даст правильное значение.

    Таким же образом можно сразу измерить и сам диаметр колеса. Главное точно определить его верхний срез. Для этого можно взять уровень и приложить его к верху покрышки, и, держа его строго горизонтально, определить по рулетке нужный размер.

    После этого переводим его из мм в дюймы. Для этого делим его на 25,4 (1 дюйм = 25,4 мм) и вычисляем размер в дюймах. Результат можно округлить до стандартных дюймовых размеров колес.

    Например, если в результате измерений получается 720 мм, делим на 25,4 и получаем 28,346 дюйма. Значит, скорее всего, реальный размер колеса, с учетом точности вычислений, 28”.

    В принципе, точно так же можно измерить и диаметр обода.


    Только обратите внимание на разницу между тем, что измеряется рулеткой снаружи и посадочным размером обода.



  4. Для тех, кто не ищет в жизни легких путей, можно рассчитать диаметр колеса через его длину окружности. Как вычислить длину окружности велоколеса, описано на нашем сайте в отдельной статье (Второй способ).





    А зная её, легко вычислить диаметр. Для этого длину окружности в миллиметрах нужно разделить на число «Пи» (3,14). Получив диаметр в мм, разделите его на 25,4 и получите диаметр в дюймах. Аналогично предыдущему пункту результат придется округлить до ближайшего целого числа в дюймах. Чем точнее все измерения, тем точнее результат и меньше округления.

Что еще можно почитать о велосипедных колесах и ободах:

  1. Велосипедные обода
  2. Как измерить ширину обода велосипедного колеса
  3. Как определить длину окружности колеса
  4. Ободная лента (флиппер) – что это такое и для чего нужна

www.sportek.in.ua

Измерение шестерни – штангельциркуль, зубомер.

Основные методы измерения (контроля) размера зуба зубчатых колёс — по длине общей нормали и по постоянной хорде и хорде делительной окружности. В данной статье рассмотрим различный меритель поверхностно, ещё будут подробные статьи с видео и статьи с расчётными формулами.

Самый распространённый способ измерения шестерни — по длине общей нормали штангельциркулем. Преимущество данного способа в независимости от наружного диаметра. Недостатки — трудности в замере колёс большого диаметра и колёс с большим углом наклона зубьев. При замере необходимо замерять определённое количество зубьев в обхвате:

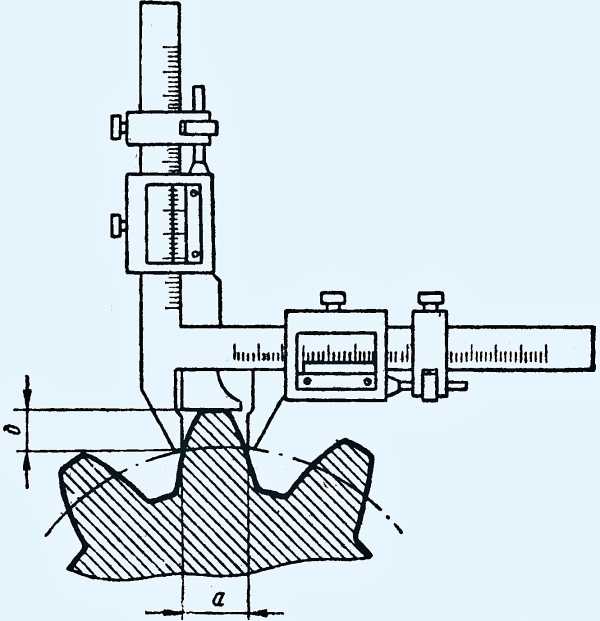

Второй способ замера по постоянной хорде и хорде делительной окружности зубомером. На определённой высоте зуба, должна быть определённая толщина. Преимущество данного способа в том что можно замерять шестерню любого диаметра и с любым наклоном. Ещё плюс в том, что при подаче под меру или чистовой не требуется ждать очень долго, как например при замере длинны общей нормали. Достаточно небольшого отрезка «чистого» зуба. Недостаток — зависимость от наружного диаметра, при изменении которого необходимо корректировать высоту замера.

Ещё один способ, пожалуй самый «не любимый» зуборезчиками, это замер зуба шестерни тангенциальным зубомером. Тут есть и привязка к диаметру и необходимо очень правильно ставить зубомер на зуб. Данный зубомер имеет специальные ролики по модулям и индикатор.

Поделится, добавить в закладки!

zuborez.info

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
