правильный угол и работа с инструментом

Бензопилой работать очень удобно. Несмотря на то что агрегат весит 5–7 килограммов, а то и больше, распиливая ствол дерева на чурбаки, просто удивляешься, насколько быстро это происходит, и усталости практически нет. Но вот наступает момент, когда все тяжелей и тяжелей полотно инструмента входит в древесину. Диагноз один – пила затупилась, поэтому требуется провести заточку цепи бензопилы.

Кто первый раз сталкивается с этим, немного огорчается, ведь непонятно: самому это делать или отдать инструмент специалистам в мастерскую. И какой вообще подходит способ заточки? Но на самом деле ничего страшного здесь нет, и при наличии знаний можно легко заточить цепи бензопил своими руками. Правильная стратегия решения вопроса в этом случае напрямую зависит от загруженности агрегата.

Если бензопила используется время от времени, несколько раз в году, то покупать специальный заточный станок или приспособления, возможно, не имеет смысла, проще решить задачу, воспользовавшись услугами сервисного центра. Но если бензопила – средство заработка или есть желание овладеть процессом заточки самому, то однозначно следует приобрести точило или станок и вручную провести эту нехитрую манипуляцию с цепью. Посмотрим ниже, на чем основана правильная заточка цепи бензопилы.

Признаки затупившейся цепи и последствия дальнейшей эксплуатации

Не следует путать сложность работы затупившейся бензопилой с трудностью распила древесины твердых пород или сильно пересушенного бревна. Во всех этих случаях снижается скорость проведения операции, но тупой инструмент имеет определенный характер поведения – признаки, по которым можно судить о необходимости заточки:

  • бензопила не сразу вгрызается в ствол дерева, как бы шлифует, смещаясь от места контакта;
  • во время распила мягких пород инструмент вяло входит в толщу древесины, приходится давить на шину;
  • стружка из крупной с характерными продолговатыми частицами превращается в мелкую тирсу, которая очень редко осыпается;
  • цепь быстро нагревается, слышен неприятный запах подгорающего масла для смазки направляющей шины.

Кроме этих тревожных сигналов, всегда после попадания цепью по металлическим гвоздям, проволоке или зарывании бензопилой в грунт можно быть на сто процентов уверенным в необходимости последующей заточки режущих кромок.

Что же может произойти с инструментом в дальнейшем, если проигнорировать проблему? Самое безобидное – бензопилой будет невозможно работать, в конце концов это надоест и вынудит все же обслужить агрегат. Но приверженцы поговорки «Сила есть ума не надо» могут прийти к следующему итогу:

  • лишняя нагрузка на организм, ведь приходится, говоря откровенно, давить на инструмент, чтобы он пилил;
  • перерасход топлива до 30%, который объясняется необходимостью прохождения большего цикла оборотов для достижения одного и того же результата;
  • ускоренный износ шины и других частей бензопилы.

Кроме всех этих отрицательных последствий затупления пилы, велика вероятность заклинивания цепи в стволе и получения травмы оператором, выполняющим работу.

Углы заточки и конфигурация зуба бензопилы

Чтобы уметь правильно заточить цепи, первым делом следует разобраться, из каких функциональных элементов состоит единичное звено, или режущий элемент:

  1. Основание – нижняя часть зуба, которая имеет отверстия для соединения с остальными элементами цепи и во время работы прячется в направляющий канал шины. Именно эта часть подвергается смазке.
  2. Специальный ограничитель – элемент конструкции зуба, который позволяет резцу снимать за один проход лишь определенную толщину древесной стружки. Благодаря ему цепь не застревает в волокнах, и бензопилу не клинит.
  3. Так называемая лопатка зуба – резец, состоящий из вертикальной и горизонтальной рабочих поверхностей, образующих режущие кромки.

Лезвия зуба, или режущие кромки, необходимо затачивать под определенным углом, иначе сложно будет достичь оптимальных пилящих характеристик цепи. Верхнее лезвие (горизонтальное) выполняет функцию врезания зуба в древесину и образования канавки. Боковое или торцевое лезвие (вертикальное) помогает подрезать волокна сбоку.

Самое важное при заточке бензопилы – добиться правильного угла верхнего лезвия, который должен быть в пределах 60—50 градусов. Угол торцевого лезвия соблюдается в пределах 85—60 градусов. Также стоит придерживаться угла в плане (угла заточки), а именно того, что хорошо виден, когда смотришь на звено цепи сверху – он отходит от боковой кромки по линии передней и должен составлять 10—15 градусов.

Производительность операций распила древесины в поперечном направлении возрастает, если провести увеличение угла заточки цепи бензопилы до максимально возможного и наоборот. Цепи, предназначенные для продольного раскроя ствола дерева, должны затачиваться с углом примерно 10 градусов.

Ни в коем случае нельзя трогать лишний раз ограничитель глубины: неправильное стачивание может привести к появлению вибрации при работе инструмента. Его доводку делают по специальному шаблону.

Чем ручная заточка уступает станочной

Можно приловчиться и выполнять ручную заточку цепи бензопилы без особых сложностей. Но здесь есть свои нюансы, ведь она в первую очередь не такая эффективная, как заточка при помощи станка. Самые большие минусы ручной операции затачивания цепных режущих зубьев:

  1. Сложность выдержать требуемый угол. Не нужно думать, что только при помощи одного круглого напильника можно заточить цепь бензопилы, для этой операции понадобятся еще как минимум специальная направляющая и второй плоский напильник.
  2. Низкая скорость выполнения операции. На зуб необходимо закрепить направляющую, провести манипуляции круглым напильником, проверить соответствие зазора ограничителя, если надо подправить его плоским напильником, и лишь после этого приступать к следующему зубу.
  3. Необходимость в наработке опыта. Несмотря на разные помогающие приспособления для заточки бензопилы вручную, прежде всего нужно почувствовать процесс, а для этого необходим определенный опыт.

Этапы работ при ручной заточке в домашних условиях

Наточить цепи в домашних условиях можно, используя специальный круглый напильник с державкой. Для этого соблюдают следующие этапы проведения операции:

  1. Шину с цепью фиксируют при помощи тисков таким образом, чтобы ее верхняя линия находилась в горизонтальном положении.
  2. Берут за точку отсчета наиболее короткий зуб и отмечают его маркером или нитроэмалью.
  3. Тело напильника круглого заводят под главную режущую кромку, прижимая его к углу по всей линии и одновременно придавливая державку к поверхности зуба. Благодаря державке круглый напильник автоматически примет нужное положение, выступая по отношению верхней плоскости зуба бензопилы.
  4. Уверенными ровными движениями от себя, не меняя угла подачи, два или три раза проводят напильником по скошенной поверхности верхней режущей кромки.
  5. Вращают напильник по своей оси, чтобы не произошла выработка абразивной поверхности, и повторяют операцию так до тех пор, пока зуб не заострится.
  6. После этого при помощи шаблона для заточки цепи проверяют высоту ограничителя и, если нужно, стачивают его плоским напильником.
  7. Далее через один зуб повторяют весь цикл операций, пока не дойдут до первоначально отмеченного зуба.
  8. Переворачивают шину противоположной стороной и затачивают через один все остальные зубья бензопилы.

Виды напильников и советы по выбору

Как уже стало понятным, подбирать напильник для заточки зубьев цепи бензопилы нужно круглого диаметра и плоский. Многие производители моторизованного инструмента этой специфики для удобства потребителей попутно выпускают заточные наборы, где такие напильники уже присутствуют в комплекте. Но здесь тоже важно не ошибиться: для конкретной цепи нужен напильник подходящего диаметра. Величина его определяется исходя из шага зубьев цепи.

Следуя правилам, прежде чем выбрать напильники для заточки цепи бензопилы, по маркировке цепи определяют ее точный шаг. Далее придерживаются рекомендаций:

Величина шагаДиаметр напильника, мм
0,252х2
0,3252х2,4
0,3752х2,6
0,4042х2,75

Бывают пильные цепи, где уместно применять круглые напильники с диаметром поперечного сечения, равным 2х1.6 миллиметра.

При правильном подборе инструмента для заточки зубьев бензопилы выступ его над поверхностью горизонтальной кромки зуба во время процесса не будет превышать 1/5 собственного диаметра, что может быть ориентиром при подборе напильника, когда шаг цепи невозможно определить.

Заточка цепи при помощи болгарки

В некоторых случаях можно заточить цепи бензопил болгаркой. Это актуально, когда отсутствует время на более качественную заточку напильником или в наличии нет профессионального инструмента для этих целей. Нужно сразу предупредить, что цепь, обработанная болгаркой, не будет идеально заострена, здесь нарушаются углы, но выполнять свою задачу бензопила сможет.

Для проведения операции потребуется:

  • болгарка, желательно несильно мощная и большая;
  • отрезной круг по металлу соответствующего диаметра и толщиной 2–3 мм;
  • тиски или хомут, чтобы жестко закрепить болгарку на столе.

Болгарку зажимают в тисках так, чтобы диск был расположен строго вертикально, без защитного кожуха, в направлении оператора. Искры должны лететь в сторону оператора, поэтому для работы нужно надеть защитную одежду и очки. Болгарку включают и, соблюдая угол, на глаз затачивают каждое звено цепи бензопилы.

Мы категорически не рекомендуем пользоваться таким способом заточки инструмента. Он может быть очень травмоопасным. При перегреве металла зуба (почернение) последний становится более хрупким.

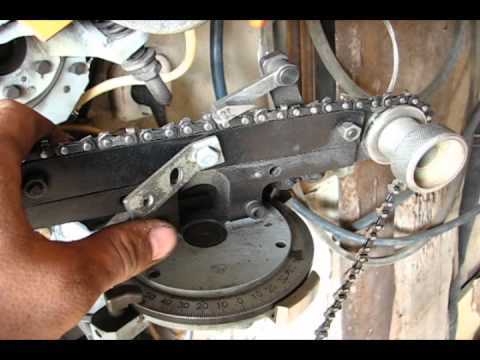

Работа на станке

Самый удобный способ приведения инструмента в рабочее состояние – заточка цепей бензопилы на станке. Для этих целей производители выпускают ручные механические станки и электрические машины для заточки цепей.

Первые представляют собой систему из круглого напильника, направляющих и ограничителей. Приспособление выполнено таким образом, что непосредственно закрепляется на шине бензопилы. Оператору остается лишь несколько раз переместить напильник по направляющей и переставить его на новый зуб, все это делается без перестановки приспособлений.

Используя электрический специальный станок, работать еще проще. Цепь снимается с пилы и вставляется в специальную направляющую, над которой уже под нужным углом выставлен диск для заточки. Оператор опускает диск на каждый зуб, поочередно подвигая их в область контакта.

Обращаемся к специалистам и всем, кто умеет затачивать цепные бензопилы: поделитесь своим опытом в комментариях, напишите, какие станки и способы лучше применять в этом деле.

wikimetall.ru

Угол заточки цепи бензопилы. Как выбрать правильный?

угол заточки цепи бензопилыДаже популярный Stihl не вечен: когда-то зубья бензопилы изнашиваются, что легко установить по характеру образующейся стружки. При затупленной режущей кромке стружка получается мелкой, потому что рабочая кромка не режет, а мнёт древесину. Естественно, что затрачиваемые оператором усилия резко возрастают. Пришло время заточить пилу. Каким образом это сделать верно – выбрать оптимальную технологию, установить, какой угол заточки зуба должен быть и как это проверить?





Внешние признаки затупившейся режущей кромки зуба бензопилы

Напомним, что зуб бензопилы имеет сложную конфигурацию (см. рис. 1), которая зависит и от направления движения цепи. У него две рабочих кромки: боковая, которая расположена перпендикулярно оси перемещения звеньев, и верхняя, расположенная под определённым углом к направлению движения цепи. Кроме того, на каждом зубе предусмотрен ограничитель, параметры которого определяют высоту снимаемой стружки. Поскольку главное усилие реза приходится именно на рабочий угол, то от того, на какой угол заточить зуб, будет зависеть вся последующая работа с инструментом.

какой угол заточки цепи бензопилы

Рисунок 1 – Функциональные части зуба бензопилы и их вид

Перед началом длительных работ с бензопилой, ей необходимо выполнить осмотр и выполнить пробное пиление, в результате которых:

  1. Визуально установить наличие (или отсутствие) конического участка, прилегающего к углу зуба, а также радиусного закругления на нём – основных признаков затупления (см. рис. 2).

правильный угол заточки цепи

Рисунок 2

  1. Проверить усилие подачи, при котором инструмент работает устойчиво, с быстрым производством реза. Для острых зубьев начальный момент внедрения зуба в древесину происходит быстро, и без значительного сопротивления материала.
  2. Выяснить наличие вибраций цепи во время установившегося реза – если они ощутимы, то зубья необходимо затачивать.
  3. Осмотреть внешний вид только что разрезанного торца (особенно, если инструмент задействован для продольного пиления). При наличии грубых сколов и вмятин цепь бензопилы подлежит заточке.

Углы заточки и конфигурация зуба бензопилы

Режущая кромка зуба характеризуется следующими параметрами:

  • Шириной;
  • Толщиной;
  • Углом заточки.

Кроме того, каждая модель инструмента имеет свой шаг зубьев, значение которого для бытовых и полупрофессиональных моделей связано с мощностью бензопилы, и крутящим моментом, который развивает привод. Например, для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы при этом снизится, но требуемое усилие будет существенно ниже. Верхние значения шагов для бытовых бензопил принимают крайне редко, в основном, при валке деревьев с большим диаметром ствола. Мощность двигателя при этом не должна превышать 2500 Вт.

Толщина режущей кромки у большинства производителей бензопил устанавливается одинаковой, и равной 1,3 мм (бывают и кромки с толщиной 1,1 мм, но, во-первых, их крайне сложно заточить в домашних условиях, а, во-вторых, такие звенья крайне малофункциональны: их можно использовать лишь для распила тонких сучьев).

правильный угол заточки цепи для бензопилы

Высота цепного профиля может быть либо 0,625 мм, либо 0,762 мм, причём для бытового бензоинструмента в подавляющем большинстве случаев используется именно низкий профиль. При заточке ограничителей этот параметр весьма важен, потому что с уменьшением высоты сверхдопустимых значений вибрация инструмента при работе возрастает, хотя качество пропила остаётся по-прежнему удовлетворительным. Поэтому увлекаться снижением высоты ограничителя при заточке зуба не стоит.

Угол заточки цепи бензопилы зависит от основного предназначения инструмента – для поперечного или для продольного пиления. Поскольку при продольном пилении сопротивление древесины всегда заметно выше, то и кромка зуба должна быть очень острой. Рекомендуется делать её в диапазоне 6…12° (для сравнения – при преобладании поперечного распила – до 25…30°). Естественно, в первом случае заточка должна производиться чаще, и особенно тщательно, поскольку недопустимо малый угол наклона зуба способствует его быстрому выкрашиванию при работе бензопилы. Это особенно важно для звеньев, которые изготавливаются из конструкционных легированных сталей, содержащих кремний и марганец, например, 40ХГС или 35ХГСА.

Шаблон для заточки цепи бензопилы

Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).

Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°.

углы заточки

Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи.

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.

шаблон для заточки цепи бензопилы

Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке. В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба. Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

угол заточки для продольного пиления

Одного круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи.  Как видно из рис. 4, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.

Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на рис. 5.

инструмент для заточки цепи

Рисунок 5 – Комплект заточного инструмента и приспособлений

Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник  периодически проворачивают вдоль своей оси.

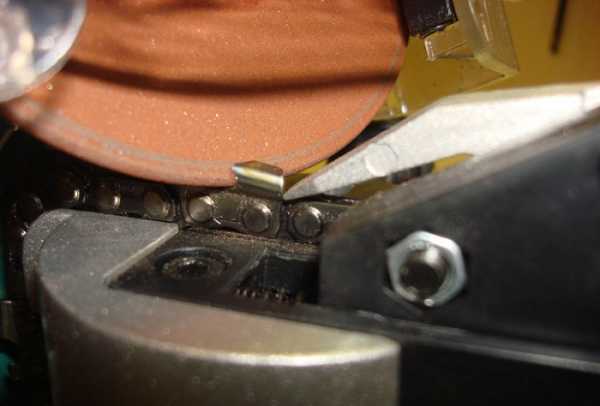

Механизированная заточка на станке

Заточка на станке значительно более удобна, и не требует высокой квалификации исполнителя. Такие станки имеют электропривод, и оснащаются специальными заточными кругами.

Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, и пригодные для быстрого и качественного затачивания цепей бензопил от разных производителей. Такие агрегаты должны работать от стационарной электросети напряжением 220 В, обладать небольшим энергопотреблением (до 100 Вт) и лёгкостью своей установки на цепь.

Выбирая станок, необходимо обращать внимание на следующие его технологические характеристики:

  • Возможность обработки зубьев с различной толщиной верхней кромки и разным шагом цепи;
  • Возможностью регулирования угла заточки, в пределах, указанных ранее;
  • Наличие сменных шлифовальных дисков;
  • Постоянным значением ширины реза.

Конструкция станка проста, и включает в себя приводной электродвигатель, вал с посадочным местом для заточного диска, ручку с органами управления, приспособление для закрепления станка на цепь. Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом. Современные модели заточных станков снабжаются дифференцированным зажимом, которые предусматривает самоцентрирование изделия на станке. Для удобства проведения работ на корпусе зажима имеется измерительная шкала.

Опционно станки могут снабжаться также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, а также гидроусилителем, облегчающим заточку.

Безопасность проведения работ обеспечивается откидным предохранительным щитком.


proinstrumentinfo.ru

Заточка пильной цепи болгаркой своими руками, быстро

Пильную цепь легко заточить с помощью болгарки с абразивным диском по металлу. Есть много способов заточки цепи, но болгаркой у меня получилось лучше и быстрее всего. Здесь я расскажу как заточить пильную цепь быстро и качественно.

Перво наперво необходимо отметить, что заточка пильной цепи болгаркой требует особой внимательности и аккуратности, потому что цепь или, собственно, зубья, которые и затачиваются, очень легко повредить болгаркой. По-этому сразу заострим на этом внимание и будем работать аккуратно.

Для дорогих пильных цепей такой способ будут несколько жестковат, по-этому не рекомендуется затачивать так хорошие и дорогие цепи. Точите те, которые не жалко, давно валяются без дела, ржавеют.

Пильная цепь

Устройство цепи и режущего зуба

Немного рассмотрим устройство цепи, а точнее режущих зубьев, а ещё точнее их заточку. Она имеет 2 грани, плавно переходящие одна в другую. Так же режущий зуб имеет ограничитель пропила, который при заточке так же нужно будет подпилить.

Зуб затачивается под углом, важно расположить диск болгарки так, чтобы затачивать зубья, а не тупить и резать их попросту.

Итак, нам нужна болгарка, абразивный диск по металлу и сама бензо- или электро- цепная пила. Цепь должна быть надета на шину, то есть находиться на своём рабочем месте, быть достаточно натянутой — так будет гораздо удобнее.

Режущий зуб пильной цепи

Режущих зубьев на цепи как минимум 20, находятся они на расстоянии около 2-3 см друг от друга, всё зависит от вида и длины цепи. Не будем вдаваться в эти подробности, нам нужно просто их найти и заточить. Установлены зубья через один вправо/влево боковой режущей частью.

Находим зуб и внимательно его осматриваем и ощупываем, здесь нужно понять, как он заточен и как его нужно заточить болгаркой, как держать диск. Разделим визуально его на боковую режущую часть и верхнюю. Туда вставляем диск под углом 45 градусов и предварительно примеряемся. Заточка происходит за доли секунды, долго водить диском не нужно, вы просто испортите зуб.

Диск должен располагаться под углом заточки зуба

Когда приметились, можно включать болгарку, естественно не возле зуба. А сначала включить, потом подносить для заточки. Легкими движениями, аккуратно проводим диском по внутренней стороне бокового края и так же по верхней, плавно ведя диск параллельно заточке. Это занимает доли секунду, проводим 2-3 раза. Дальше писать смысла нет, нужно прочувствовать на опыте. Так же немного, разок проходимся по ограничителю реза, спиливая его, совсем немного, на пару десятых миллиметра. И сверху и сбоку зуба.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

chonemuzhik.ru

Заточка цепи бензопилы своими руками: инструкция, видео и приспособление

Заточка цепи бензопилы является необходимым мероприятием. По мере эксплуатации цепь бензопилы теряет свои изначальные режущие свойства. И такой ситуации есть два выхода — заточить цепь или приобрести новую. Поскольку покупать каждый раз новую цепь накладно, оптимальным решением будет заточка цепей.

Содержание статьи

Зачем затачивать

Фото процедуры заточки цепи бензопилы

Есть несколько причин для того, чтобы цепи из бензопилы своими руками возвращать к своим начальным режущим свойствам.

  1. Экономия. Вы экономите на покупке новых целей. Заточка обходится значительно дешевле.
  2. Поддержка работоспособности бензопилы. Аппарат для распила дерева имеет определенный ресурс из-за постепенного стачивания режущих кромок. Чтобы вы имели возможность продолжать эксплуатировать устройство, потребуется периодически точить.
  3. Сохранение высокого КПД. Мощность двигателя бензопилы и качество заточки цепей — это две непосредственно связанные между собой характеристики. Если цепь сточится, двигателю придется затрачивать больше ресурсов. Как результат, бензопила быстрее выходит из строя. Специалисты утверждают, что острые зубцы важнее, чем мощность двигателя.

Как определить износ

Фото устройства цепи бензопилы

Болгарка и ее круг, как и бензопила и ее цепи, требуют заточки пильного приспособления. Затачивая круг, нужно выдерживать определенный угол. Требуемые углы прописаны инструкцией производителя режущих инструментов.

Не как определить, что углы уже не соответствуют максимально эффективным параметрам и круг или цепь нуждаются в заточке? Для определения износа зубов цепей есть свои правила и признаки. Опираясь на них, вы легко определите, что пора брать в руки напильник или заточное устройство, чтобы вернуть требуемый угол заточки цепей.

  1. Цепь начинается вытягиваться, она частично провисает. Это приводит к тому, что полотно перестает нормально функционировать, процесс распила подтормаживает. Приходится приложить дополнительные усилия, чтобы распилить заготовку. Пильный круг болгарок ведет себе примерно так же.
  2. Распил заготовки начинает требовать больше времени, чем раньше. Заметно падают показатели производительности. На работу, которая раньше требовала 1-2 часа, теперь требуется 2-4 часа вашего времени.
  3. Видоизменяются опилки. Если нарушился угол цепей или круг работает неправильно, нуждаясь в заточке, инструмент начинает выдавать неровные, острые и более мелкие опилки. Если бы цепи были заточены как следует, тогда опилки представляли собой одинаковые элементы прямоугольного вида.

Важно принять во внимание один момент. Чем раньше вы определите, что круг болгарки или цепь вашей бензопилы износилась, тем меньше металла придется стачивать с поверхности. От этого непосредственно зависит срок службы инструмента.

Работа с плохо заточенными пилами приводит к тому, что вам приходится прикладывать больше физических усилий, и вы подвергаете серьезным нагрузкам саму бензопилу. В результате может сгореть двигатель. А его ремонт — это дорогостоящее удовольствие.

Инструменты заточки

Есть множество видео инструкций, где мастера показывают, как затачивается круг или цепь деревообрабатывающего оборудования, выдерживаются углы, восстанавливается изначальный угол.

При этом приспособления, применяемые для заточки, можно разделить на две категории:

  • Ручные инструменты;
  • Специальные станки.

Если вы решили воспользоваться набором для самостоятельной заточки ручными инструментами, вам понадобится следующий набор:

  • Напильник плоского типа. Таким напильником вы работали еще в школе на уроках труда. Плоский напильник необходим для частичного удаления ограничителя глубины;
  • Напильник круглой формы. Причем вам потребуется напильник с определенным диаметром, предназначенным для обработки зубцов цепи;
  • Державка. Это дополнительное приспособление к круглому напильнику. Державка имеет линии, с помощью которых инструмент подсказывает, как правильно удерживать напильник относительно цепи. Державку устанавливают на угол зуба, принимая во внимание направляющие линии. Напильник располагается под режущей поверхностью;
  • Шаблон. По нему выполняется правка и соблюдаются необходимые параметры заточки;
  • Крючок. Это приспособление потребуется для снятия с инструмента оставшихся опилок.

Что касается станков, то они являются более эффективными приспособлениями для восстановления режущих свойств бензопилы. При этом станки бывают ручными и электрическими.

Некоторые станки являются специализированными, другие — универсальные. С помощью одного станка можно одновременно заточить цепи и пильный круг той же болгарки или дисковой пилы.

Преимущество станка в том, что он ускоряет процесс обработки, максимально быстро восстанавливает углы, позволяя за короткий срок заточить не одну бензопилу.

Станки актуально использовать тем, у кого в распоряжении есть не одна бензопила, и они эксплуатируются на постоянной основе. Изучив чертежи станка, его можно собрать своими руками.

Если же у вас всего один инструмент, вполне можно обойтись заточкой с помощью напильника.

Работа напильником

Поскольку в большинстве случаев речь идет об эксплуатации одной бензопилы, приобретать специальный аппарат для заточки вы не станете. А вот изучить правила точения напильником захочется.

  1. Вооружитесь специальным набором, куда входят круглый и плоский напильник, крючок, державка и пр.
  2. Зафиксируйте надежно шину, сопоставьте диаметр напильники к вашей цепи.
  3. Постепенно начинайте стачивать режущие кромки. При этом над ней должна выступать только пятая часть круглого напильника.
  4. Правила гласят, что напильник следует перемещать в одном направлении, а не назад-вперед.
  5. Проведя несколько заточек, корректируйте положение ограничителя пропила. Это позволит сохранить правильный угол. Соответствующий параметрам бензопилы угол непосредственно влияет на качество распила древесины бензопилой.

Пошагово процесс точения делится на четыре этапа:

  • Установка тормозного узла для цепи, чтобы она не двигалась;
  • Размещение инструмента согласно шаблону;
  • Нанесение метки на первый затачиваемый зуб, чтобы не совершить два круга;
  • Непосредственно сама заточка.

Полезные рекомендации

Используя напильник, вы можете добиться отличных показателей точения. Но ради достижения поставленной цели и минимизации финансовых затрат на услуги специалистов или покупку новой цепи вместо испорченной своими руками, придерживайтесь нескольких рекомендаций.

  1. Не давите на напильник сильно, а старайтесь делать аккуратные движения.
  2. Не забывайте поворачивать напильник. Это позволит заточить инструмент равномерно, а также не сточить сам напильник с одной стороны. Иначе заточка окажется неравномерной.
  3. Зубцы точите равномерно, последовательно и идентично.
  4. Заточите зубья одного направления, поменяйте положение и затачивайте в другом направлении. Так гораздо удобнее проводить работу.
  5. Каждый зуб требует одинакового усилия напильники и идентичного количества движений. Со временем вы доведете этот процесс до автоматизма, но новичкам придется все внимательно считать.
  6. Если зубцы имеют разную длину, ориентиром должен выступать самый короткий из них. Вам придется сточить все остальные зубцы до размеров наиболее мелкого по высоте.

Бензопила — полезный в хозяйстве инструмент. Но поддержание его работоспособности полностью лежит на ваших плечах. Подходите к этому вопросу ответственно.

tvoistanok.ru

Как заточить пильную цепь

Симптомы затупившейся цепи.

Цепь считается изношенной, если натяжитель не обеспечивает требуемого натяжения цепи (цепь «вытянулась»).

Необходимым условием является работа острой цепью — никогда не работайте тупыми цепями!

Цепь всегда должна быть заточенной. Тогда пиление будет осуществляться эффективно, безопасно и точно. Профессиональные лесорубы знают, что заточенная цепь важнее сильного двигателя.

Как часто следует затачивать цепь?

Не существует точных нормативов по срокам заточки цепи — профессионал подтачивает цепь несколько раз в день по мере затупления. Это зависит от того, как часто вы пользуетесь пилой, и когда вы чувствуете, что пиление проходит медленнее, значит пора заточить цепь.

Если шину «уводит» — цепь также требуется заточить.

Стружка хорошо показывает состояние цепи пилы. При хорошо заточенной (острой) цепи стружка будет однородной, а опилки приблизительно квадратной формы; при сточенной цепи, в стружке будет много пыли, а опилки будут напоминать иголки, как от ручной ножовки.

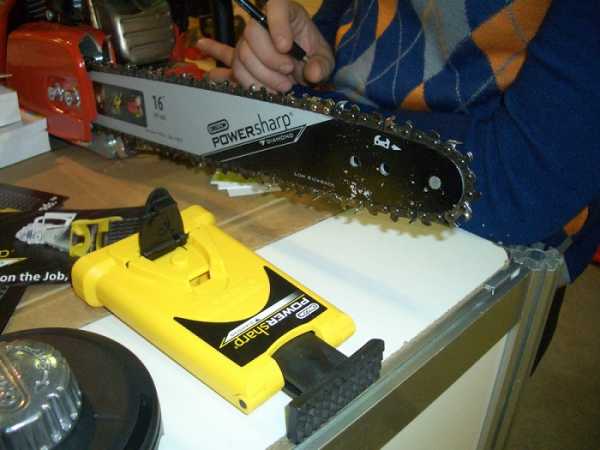

Оборудование для заточки цепей

Заточку цепей следует доверить специалисту по заточке цепей, если у Вас нет заточного станка, и определенных навыков работы на нем. Подправлять цепь в домашних условиях следует цилиндрическим напильником соответствующего диаметра.

Для затачивания вам понадобятся круглый напильник, плоский напильник и комбинированный шаблон, который подходит именно для вашей пилы. Тиски тоже облегчат вашу работу.

Зажмите шину пилы в тисках и у вас будут обе руки свободны.

Механика пиления.

Как пилит цепная пила? Каждое звено действует как маленький рубанок в миниатюре. Эффективность пиления определяется разницей в высоте режущего зуба и зуба — ограничителя. Различие в высоте определяет насколько глубоко зуб будет врезаться в дерево. Зуб ограничитель должен быть на 0,5-0,8 мм ниже режущего зубца.

Вначале производите затачивание режущих зубьев. Наложите на цепь шаблон для заточки. Стрелки на шаблоне должны указывать в сторону движения цепи. Производите затачивание легким и размеренным движением, нажатие вперед должно производиться под углом к шине пилы. Угол наклона может быть различным и зависит от шага цепи. На каждый зуб должно приходиться одинаковое количество движений. Затачивайте один зуб справа и один слева.

Совет: если вы зажали шину пилы в тиски, то легче всего затачивать вначале с одной стороны каждый второй зуб и затем каждый второй зуб с другой стороны.

Стачивание зуба — ограничителя.

Наложите шаблон для зуба-ограничителя и, пользуясь плоским напильником сточите зуб-ограничитель до уровня шаблона.

У шаблона есть два положения: Н или «hard» (твердый) для твердой породы дерева, и S «soft» (мягкий) для мягкой породы дерева.

Внимание: если вы будете затачивать зуб-ограничитель без шаблона, вы можете спилить его слишком низко. Цепь тогда будет «съедать» много дерева, это увеличивает риск отдачи, усиливает вибрацию и ухудшает точность пиления.

Все зубья следует затачивать на одинаковую длину. Ориентироваться надо на длину самого затупившегося зубца. Итак, сначала измерьте длину «козырька» затупившегося зуба. Угол между боковой стороной и лезвием «козырька» во время заточки нельзя менять. Хотя «козырек» слегка наклонен книзу, угол должен быть равен 90°. Иначе заточка не будет иметь эффекта. Поскольку при затачивании зубца его внутреннее отверстие все больше расширяется, следите за тем, чтобы основание зубца всегда оставалось в горизонтальном положении. Ширина отверстия не влияет на работу пилы. Каждый зубец имеет ограничитель глубины, регулирующий глубину проникновения зубца пилы внутрь древесины. Расстояние между «козырьком» зубца и кончиком ограничителя глубины равно 0,5—1,2 мм. Оно должно оставаться неизменным. Точильный аппарат за один ход шлифует зубец и ограничитель на одну и ту же толщину материала. Чтобы сохранить изначальным закругление отверстия ограничителя глубины, его нужно после каждой третьей шлифовки подправлять. Это необходимо для того, чтобы пила «не спотыкалась».

Прежде чем купить напильник, надо уточнить размер и параметры цепи, ибо каждая пила требует особого напильника. Самыми ходовыми размерами являются ¼», 0,325», 3/8», 0,404». Только правильный выбор напильника позволит получить оптимальный результат.

Качество Вашей бензопилы определяется в первую очередь пильной цепью, направляющей шиной и ведущей звездочкой. При осуществлении пильных работ все они действуют как единый пильный аппарат и поэтому они должны обслуживаться как единый агрегат. При правильном использовании и обслуживании пильного аппарата вы обеспечите наилучший результат пиления. У любой бензопилы пилит не мотор, пилит пильный аппарат.

Основные правила, выполнение которых позволит Вам ощущать радость превосходства над древесиной любой твердости при ее пилении.

Правило №1. Никогда не используйте новую цепь со старой ведущей звездочкой или старую цепь с новой ведущей звездочкой. Возьмите одну новую ведущую звездочку и две новых цепи и путем ротационных замен во время эксплуатации добейтесь их одновременного износа. Заменяйте ведущую звездочку на новую после износа каждых двух цепей.

Правило №2. Каждая новая цепь перед использованием должна пройти обкатку. Установив новую цепь на бензопилу с новой звездочкой, запустите двигатель пилы и, прежде чем производить пиление, погоняйте цепь на малых и средних оборотах в течении 30-60 секунд для того, чтобы масло для смазки цепи могло попасть на все смазываемые части цепи и шины, чтобы цепь и звездочка хорошо разогрелись и «приработались» друг к другу. Заглушите двигатель, проверьте натяжение цепи. Вы увидите, что цепь незначительно вытянулась и провисла. Это нормальное явление. Дайте цепи остыть. Натяните цепь. Произведите несколько пропилов, прикладывая слабые усилия. Проверьте натяжение цепи. При необходимости отрегулируйте натяжение цепи, предварительно дав ей остыть. Долейте масло в систему смазки цепи и шины после выполнения этих пропилов.

Правило №3. Цепь должна быть всегда натянута. Натяжение цепи особенно важно при валке леса, когда пила наклоняется на бок. Ненатянутая цепь может соскользнуть с шины, что может привести к травме оператора. Слабое натяжение цепи — основная причина повреждения ведущей звездочки.

Натяжение цепи.

  • Заглушите двигатель.

Примечание: Никогда не натягивайте цепь сразу после пиления. Натянутая в горячем состоянии цепь при охлаждении может сжаться и будет перетянута, что приведет к преждевременному выходу пильного аппарата из строя.

  • Дайте цепи остыть.
  • Ослабьте гайки крепления шины сбоку Вашей пилы.
  • Потяните шину за нос кверху и держите так, пока производится регулировка натяжения.
  • Затяните на пиле болт, регулирующий натяжение цепи до тех пор, пока наиболее провисшие соединительные и режущие звенья поднимутся и плотно прижмутся к нижним направляющим поверхностям шины.
  • Возьмитесь за цепь в нижней части шины между носком и местом крепления, оттяните ее вниз и отпустите.

Цепь должна оттягиваться примерно на 4 мм, затем отпружинить и вернуться в прежнее положение, плотно прижавшись к нижней части шины.

  • Потянув нос шины вверх, сначала затяните заднюю гайку крепления шины, а затем переднюю.
  • Протяните цепь вручную вдоль верхней поверхности шины в направлении от двигателя к носу несколько раз.

Цепь должна плотно прилегать к шине. Но, тем не менее, свободно протягивается. Систематически проверяйте натяжение цепи при работе, особенно в первые полчаса. Если цепь ослабла, остановите работу, дайте цепи остыть и подтяните ее.

Правило №4. Цепь должна быть хорошо смазана. Постоянная подача масла на направляющую шину, цепь и ведущую звездочку жизненно необходима. Использование пильного аппарата без смазки или применение для смазки цепи и шины таких масел, как гидравлическое, трансформаторное, масло для двигателей внутреннего сгорания или так называемой «отработки» приводит к преждевременному выходу их строя пильного аппарата, особенно пильной цепи и шины.

Помните, что при максимальных оборотах двигателя бензопилы цепь достигает скорости 80-100 км/час и нерекомендуемые нами, но часто применяемые пользователями бензопил масла (гидравлическое, трансформаторное, масло для двигателей внутреннего сгорания, «отработка» и т. д. ) «слетают» под воздействием высокой скорости цепи с носка шины и смазка не попадает на нижнюю, рабочую часть шины, носовую звездочку и ведущую звездочку, что приводит к преждевременному выходу пильного аппарата из строя (вытягивается цепь, разрушаются направляющие рельсы шин, выходит из строя носовая звездочка шины).

Мы рекомендуем всем пользователям бензопил, электропил, харвестеров, и других машин и агрегатов, где используются пильные цепи и шины, применять для их смазки специально разработанные и предназначенные для этого масла.

Правило №5. Цепь должна быть хорошо заточена Будучи заточена, цепь будет хорошо работать. Если она не заточена, тупая, но применяется в работе, это приводит к преждевременному выходу из строя пильного аппарата. Оператору приходится прикладывать дополнительное усилие на пилу, давить на нее, а это, в свою очередь, может повлечь за собой растяжение цепи, обрыв ее, выход из строя направляющей шины. В этом случае возрастает нагрузка и на моторный блок пилы.

Помните, что пилить нужно только заточенной цепью, на максимальных оборотах двигателя и не прикладывая усилия на пилу (не давить). Цепь должна сама вгрызться в древесину и делать свою работу.

Правило №6. Ограничитель глубины пропила должен быть отрегулирован и заправлен. Проверяйте регулировку ограничителя глубины пропила после каждых 3-4 заточек цепи.

Помните, что регулировка и форма ограничителя глубины пропила имеют ключевое значение для улучшения рабочих характеристик цепи и повышения безопасности оператора. Установите калибр поверх цепи таким образом, чтобы только один ограничитель глубины пропила попал в прорезь калибра. Если ограничитель глубины пропила выступает из прорези, обточите его плоским напильником до уровня верхней базовой поверхности калибра.

Никогда не стачивайте ограничитель глубины пропила до такой степени, чтобы высота регулировки превышала установленную для данной цепи высоту.

Примечание. Никогда не обтачивайте и не меняйте форму вершин амортизирующих соединительных и ведущих звеньев.

(по материалам интернет изданий)

echo-nn.ru

Как заточить цепь бензопилы

Поделитесь статьей:

Цепь для пилы – режущий инструмент, предназначенный для разрезания дерева. Представляет собой последовательно расположенные заточенные звенья, соединённые посредством пальцев-заклёпок.

Для изготовления режущих элементов цепи применяют инструментальные стали с добавлением хрома и никеля. В связи с этим к заточке цепи бензопилы следует подходить со знанием дела.

Виды цепей

По устройству цепь для электрической пилы не отличается от режущего инструмента, применяемого в бензопиле. Однако их сферы применения разные:

  • цепь для поперечного распила дерева;
  • цепь для продольного распила древесины.

Их различие между собой заключается в наклоне режущей кромки зуба.

По конструкции и размеру звеньев цепи бывают:

  • низкопрофильные – зазор между зубьями небольшой;
  • высокого профиля – с увеличенным зазором.

Первые имеют меньшую производительность, но более безопасны вследствие уменьшения эффекта обратного удара (отскок пилы от обрабатываемой поверхности). По этой причине бытовые пилы оснащают низкопрофильными цепями, а профессиональные – высокопрофильными.

Конструкция режущего зуба

Цельное звено состоит из нескольких конструктивных элементов:

  • основание;
  • верхняя лопатка зуба, имеющая торцевое и верхнее лезвия;
  • ограничитель глубины реза.

Быстрее и сильнее тупится верхнее лезвие. Заточенная цепь без усилий входит в древесину, в противном случае появляется необходимость в значительных усилиях, которые придется прикладывать при подаче пилы. Дополнительный показатель того, что произошло затупление режущих кромок – фракция (размер) опилок уменьшается. При таких показателях следует прерваться и восстановить работоспособность пилы.

Примечание: длительная работа с затупленными звеньями цепи приведёт к преждевременному выходу её из строя с полной потерей своих функций.

Углы заточки режущих кромок

Главная режущая кромка у звена – это верхнее лезвие, которое имеет определяющий угол реза, «задний угол». Угол заточки определяет производительность обработки древесины.

Правило: увеличивая значение угла заточки, увеличиваем производительность труда.

При заточке изменяются величины определяющих углов: переднего угла, угла заточки и угла верхнего лезвия. Кроме этого, при стачивании зуба необходимо регулировать размер ограничителя реза.

Правило: чем больше расстояние ограничителя глубины реза, тем больше снимается материала и выше производительность труда.

Оптимальный диапазон – 0,5-0,8 мм. Выбирается он исходя из условий реза и безопасности труда – при увеличении значения повышается производительность труда, но одновременно возрастает риск резкой отдачи пилы и повышенной вибрации.

Существует два типа заточки пилы:

  1. Механический на станке.
  2. Ручной посредством напильников.

Механическая заточка

Применяется при сильной изношенности режущих зубьев, повреждении их при ударе о металл и для увеличения производительности труда. Последнее практикуется в промышленном производстве. Проще и эффективнее установить новую цепь, а изношенную отдать в цех переточки пил.

Механическая заточка условно делится на два подвида, предполагающие применение ручного станка и агрегата с внешним приводом (например, электрическим).

  1. Станок с ручным приводом изготавливается стационарным или переносным. В последнем случае приспособление устанавливается непосредственно на несущую шину цепной пилы. Конструкция напоминает лучковую пилу, у которой вместо традиционного режущего полотна смонтирован напильник. Имеется механизм настройки для регулировки необходимых углов заточки.
  2. Станок с электрическим приводом выпускается в стационарном варианте. Обладает возможностью для выставления необходимых углов заточки посредством придания цепи необходимого наклона. При этом заточной диск подводится непосредственно к затачиваемой кромке.

Ручная заточка режущего инструмента

Ручная заточка применяется при небольших работах, не требующих переточки нескольких цепей. В качестве точильного инструмента используется круглый и плоский напильник. Это обусловлено применением для изготовления цепи высоколегированной инструментальной стали, обладающей прочностью и твёрдостью, которая подвластна напильнику.

Так как обрабатывать цепь вручную на весу довольно затруднительно, в комплекте к цепной пиле обычно даётся ряд приспособлений для заточки:

  1. Державка под круглый напильник – обеспечивает фиксацию режущего инструмента по отношению к обрабатываемому зубу и располагает его на необходимом расстоянии.
  2. Плоский напильник – применяется для обработки ограничителя глубины реза.
  3. Шаблон – необходим для контроля над правильным наклоном заточки зуба и размером ограничителя.
  4. Крючок – используется для чистки цепи от опилок, вырабатываемых в процессе заточки.

Рекомендации по заточке

  1. Перед началом заточки необходимо закрепить несущую шину для повышения жёсткости. В процессе правки режущих кромок движения должны быть плавными, равномерными, без приложения чрезмерных усилий. Направление движения – от себя.
  2. Напильник в процессе работы надо несколько раз проворачивать, чтобы происходила равномерная обработка режущей поверхности.
  3. При заточке зубьев применяйте одинаковое количество проходов при соблюдении примерно одинакового усилия давления на инструмент. В результате режущие кромки пилы получатся одинаковой высоты с равномерным углом заточки.
  4. Чередуйте правку нескольких зубьев с заточкой ограничителя.
  5. Не забывайте убирать опилки после правки нескольких зубьев. В противном случае в процессе заточки можно забыть об этой операции, что может привести к заеданию цепи и возможной поломке.

Примечание. Соблюдайте технику безопасности – края заточенных зубьев могут легко поранить руку обрабатывающего. Именно поэтому необходимо надевать достаточно плотные защитные перчатки.

Принцип работы с прилагаемым комплектом к цепной пиле не будет отличаться от отдельно приобретённого, хотя конструкции могут быть различны.

Напоминание. Неправильная заточка приводит к неравномерной работе пилы, повышенной вибрации, дополнительным усилиям при пилении.

Итак, процесс заточки цепи бензопилы имеет ряд нюансов, знание которых поможет облегчить работу и повысит срок эксплуатации инструмента. И тогда любое дерево можно будет легко распилить.

Видео с Yotube о самостоятельной заточке цепи бензопилы.

Статьи по теме:

  • Регулировка карбюратора бензопилы Карбюратор – один из узлов в системе подачи топлива в двигателе внутреннего сгорания. Предназначен он для образования смеси из горючего и воздуха с регулировкой подачи её в камеры […]
  • Диск для циркулярной пилы: выбираем правильно Диск для циркулярной пилы – это рабочий орган, предназначенный для резки различных материалов. Он является неотъемлемой частью, без которой невозможно проводить какие-либо операции по […]
  • Регулировка бензопилы Бензопила – ручной инструмент, предназначенный для работы с деревянным материалом. Оснащается он бензиновым двигателем внутреннего сгорания. Является сложным конструктивным устройством. В […]
  • Правила выбора бензопилы для домашнего хозяйства.   Всем доброго дня. Не так давно пришёл к выводу, что в домашнем хозяйстве нужна бензопила. Конечно, работать вручную ножовкой полезно для здоровья. Но объёмы иногда… Попробуем выяснить, […]

mainliberhous.ru

Заточка цепи бензопилы своими руками – советы мастеров + Видео

Из чего состоит цепь

Видео про то, как заточить цепь бензопилы

Режущее звено бензопилы состоит из:

  • основания звена цепи;
  • лопатки зубьев;
  • ограничителя глубины реза.

Для того, чтобы зубья достигли оптимальных режущих свойств, им придают некоторые углы. Спинка зуба, которая спадает по косой, формирует угол на верхнем лезвии, который необходим непосредственно для врезания лезвия в древесину.

Чуть дальше лопатка зуба начинает сужаться и образует сзади так называемый угол торцевого лезвия. Он необходим для качественного обрезания стружки дерева. Кромка на торцевом лезвии вместе с поверхностью скольжения режущего звена образует передний угол. Обычно он бывает от 61 до 86 градусов.

Задний угол реза регулирует наклон лезвия назад. В зависимости от типа цепи бензопилы угол бывает от 50 до 60 градусов. К сожалению, сзади угол верхнего лезвия невозможно измерять, поэтому его принято считать правильным, если соблюдены другие величины.

Угол заточки цепи бензоинструмента получают в результате измерений. Для получения точного угла заточки померьте, под каким углом верхняя режущая кромка находится к направляющей шине. Угол, под которым надо точить зубья, можно легко изменить.

Запомните, чем выше угол заточки цепи – тем выше производительность резания, в случае если вы работаете с непромерзлой мягкой древесиной. Угол заточки необходимо уменьшить в случае, если вы работаете с промерзлой твердой древесиной. Уменьшение угла поспособствует плавному ходу инструмента и уменьшению вибраций.

Однако, не забывайте, что угол заточки резов не должен превышать 35 градусов и быть менее, чем 25 градусов. Исключение возможно только цепи для продольного распила, у них угол заточки обычно 10 градусов.

На каждом звене для реза перед лопаткой зуба расположен ограничитель глубины. Расстояние ограничителя глубины – это разница между высотой верхней и передней кромки зуба. В зависимости от расстояния ограничителя будет меняться глубина вреза верхнего лезвия в древесину.

Расстояние ограничителя будет изменяться в зависимости от шага цепи. Как правило, оно должно быть в диапазоне 0,5-0,8 мм. На современных бензопилах чаще всего расстояние составляет 0,6 мм. Высокие значения будут приводить к повышенной вибрации и к сильной отдаче бензопилы. В свою очередь низкие значения будут приводить к меньшей производительности.

Что представляют собой зубья бензопилы

Зуб бензопилы имеет сложную конфигурацию. Верхняя кромка зуба скошена под определенным углом к линии движения цепи. Он строгает древесину словно рубанок, а толщина стружки изменяется в зависимости от высоты ограничителя.

Не секрет, что интенсивная работа пилы приводит к быстрому изнашиванию и соответственно затуплению цепи. Бывали случаи, что рабочие в течение дня по нескольку раз затачивали зубья. Усугубляет износ ещё и то, что зуб достаточно быстро тупиться (если встречается с грунтом) в результате абразивного изнашивания.

Одного раза вполне достаточно, чтобы шина зацепила почву и начала плохо работать. Стружка становится мелкой, а бензопила с трудом проникает в дерево.

Совет: Важно помнить, что чем раньше изношенные зубья затачиваются, тем меньше материала вы должны снимать при настройке цепи.

Отсюда можно сделать вывод, что чем раньше заточена бензопила – тем лучше. Определить момент, когда необходимо наточить цепь бензопилы, несложно. Для начала обратите внимание на усилие подачи цепи.

Если цепь без труда режет материал при небольшом нажатии – значит, она наточена правильно. В случае, если бензопила начинает плохо резать при увеличенном усилии подачи – зубья изношены.

Также цепь пришла в негодность, если стружка из реза вылетает только мелкая. В этом случае бензопилу необходимо срочно точить, так как работа затупленной или дефектной цепью приведет к высоким циклическим нагрузкам, плохим результатам реза и к сильным напряжением в теле. Кроме того, вы израсходуете большое количество топлива и не сможете избежать повышенного износа практически всех деталей инструмента.

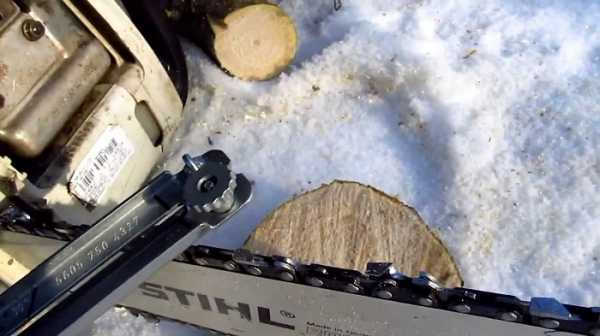

Как правильно точить цепь бензоагрегата

Видео про заточку цепи бензопилы

Так как внутренний контур поверхности зубьев круглый, а металл цепи не твёрдый, обычно цепь бензопилы затачивают напильником. Желательно, чтобы напильник имел круглую форму и небольшой диаметр. Положение напильника должно быть точным по отношению к зубу. Верхняя кромка напильника должна выступать на 1/5 часть зуба.

Прежде, чем вы начнете точить цепь бензопилы, вам необходимо посмотреть все её параметры, так как диаметр напильника будет изменяться в зависимости от шага цепи. Как правило, он бывает 4,5-6 мм. Помните, что напильник должен располагаться перпендикулярно относительно цепи в вертикальной плоскости, и под углом 30 градусов в горизонтальной.

Конечно, выполнить все эти условия в совершенстве, пользуясь одним напильником, сложно. Поэтому для качественной и правильной заточки пилы следует использовать различные приспособления. Приобрести их можно в специальных магазинах.

На державке круглого напильника нанесены специальные линии, которые помогут правильно выставить его относительно к цепи. Державку необходимо установить на затачиваемый зуб, ориентируясь по линиям.

Сама пластина должна опираться сверху на кромку зуба и на ограничитель глубины реза, а напильник необходимо расположить непосредственно под режущую кромку. Для разных шагов цепи существует различные державки.

Перед тем как точить цепь вашей бензопилы, рекомендуется закрепить шину. Во время заточки не нужно слишком сильно давить на напильник, ваши движения должны быть размеренными и плавными. Резкие движения напильником создают вероятность одностороннего износа, поэтому обязательно его проворачивайте.

Совет: Для того, чтобы все зубья были одинаковой конфигурации, совершайте все движения под одинаковым давлением.

Если же длина зубьев пилы неодинакова, продолжайте точить – спиливайте их на длину самого короткого.

Для заточки ограничителя глубины лучше всего применять плоский напильник. Шаблон для заточки поможет вам обеспечить рациональные параметры заточки. Напильник, который будет наложен на шаблон, должен опираться на направляющие ролики.

Оцените статью: Поделитесь с друзьями!

refite.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
