Содержание

Калькулятор расчета кровли ☛ СТэП

Онлайн калькулятор на сайте – быстрый и бесплатный способ рассчитать площадь материалов для новой кровли и сэкономить семейный бюджет.

Итак, приступим к расчету!



  • Тип крыши
  • Размер крыши
  • Материал

Назад Далее

Выберите тип крыши

Введите размеры вашей крыши

Если у вас нет замеров, то мы бесплатно отправим нашего замерщика на ваш объект и самостоятельно произведем все необходимые замеры

Если у вас есть чертеж, то вы можете увеличить точность расчета.
Отправьте его нам в Viber или WhatsApp по номеру:

+7 (987) 575-07-33

Мы сразу все рассчитаем!

Выберите материалы для вашей крыши

Итог

НаименованиеКоличествоЕд. измерения

Если у вас есть чертеж, то вы можете увеличить точность расчета.


Отправьте его нам в Viber или WhatsApp по номеру:

+7 (987) 575-07-33

Мы сразу все рассчитаем!



В первую очередь, необходимо узнать размеры вашей будущей крыши и ее элементов. Если вы на этапе проектирования нового дома или коттеджа, то из папки документов вам пригодится архитектурный чертеж крыши с указанием размеров и типов скатов, видов материалов.

Если вы решили обновить устаревшую кровлю, то наилучший вариант — вызов специалиста замерщика.

Услуга замера крыши сэкономит ваше время и сохранит здоровье – работы на высоте опасны без специальной подготовки и оборудования! И главное, профессионал сразу получит правильные размеры кровли, что исключит впоследствии затраты и время на переделку. Экономия материалов и времени в результате будут максимальными.



Как рассчитать кровлю онлайн?



Рассмотрим последовательность наших действий пошагово.

Шаг №1. Выберите тип вашей крыши.

Типы крыши определяются количеством и формой скатов. Если число плоскостей более двух, и они сложнее прямоугольника, то эти крыши называют “сложными”. Расчет кровли нестандартной конфигурации лучше осуществлять совместно с инженером-строителем.

В строительстве домов различают следующие виды крыш:

1) односкатная

2) двускатная или щипцовая

3) четырехскатная

4) шатровая

5) вальмовая

6) мансарда

7) другие типы кровли.

Двухскатная конструкция получила максимальное распространение благодаря надежности и практичности. Расчет этой конструкции в онлайн калькуляторе из числа самых простых, вам не составит труда сделать его самостоятельно.

Второе название четырехскатной вальмовой крыши — шатровая. Она состоит из четырех скатов одинаковой формы, сходящихся в одной точке. Эти условия соблюдаются, если форма дома квадратная.

Шаг №2. Выберите тип кровельного покрытия.

Напомним, что кровлей называется «оболочка» крыши, подвергающаяся атмосферным воздействиям — следовательно, максимальному износу. Но первое правило при выборе кровли — учет максимальных нагрузок. Это и давление сильного ветра, вес льда и снега, воздействие ливневых дождей. Вес самой кровли не должен создавать чрезмерных нагрузок на конструкцию стропил, фундамент. Следовательно, главное требование к кровле — высокие механические показатели: долговечность, износостойкость, прочность, пожаробезопасность. На нашем сайте вы можете узнать необходимые параметры и гарантийные сроки для всех типов кровельных покрытий.

Шаг №3. Выберите покрытие и толщину материалов

Толщина покрытия влияет как на механические характеристики, так и на внешний вид покрытия. Для жилого дома отдают предпочтение надежным, прочным и красивым материалам. Для хозяйственных построек главной становится экономия.

Вот что необходимо знать о толщине металлической черепицы:

  • 0,35–0,4 мм — недостаточная толщина, потому что она боится транспортировки, монтажа и эксплуатации материала, а также легко окисляется и покрывается коррозией;
  • 0,45–0,6 мм — хорошая толщина, говорящая о прочности и качестве изделия, способного прослужить до 25 лет,  лучшее соотношение «цена — качество»;
  • 0,7–0,8 мм — параметр для особо надежного и дорогого кровельного покрытия, которое, к сожалению, сложно монтируется и сильно давит на стропила.



Важно! Снижение толщины металла всего на несколько микрон может повлечь разрушение крепежных отверстий и стыковочных элементов кровли! Обязательно проконсультируйтесь с нашими специалистами.

Покрытие формирует эстетическое восприятие крыши как элемента архитектурного ансамбля дома. Здесь важна роль цвета покрытия, а также его текстурный рисунок, уровень глянца, влияющий на отражения солнечного света.

Шаг №4. Укажите наличие дополнительных элементов

Обширный каталог дополнительных элементов крыши представлен на нашем сайте. Они могут добавить вашему дому как практичности и безопасности (снегозадержатели, ливневые системы и др.), так и придать эстетической выразительности (флюгеры, коньки, решетки и т. п.).

Шаг №5. Введите размеры скатов.

Если размеры готовы, то вы на финишной прямой!

Шаг №6. Нажмите кнопку «рассчитать»!



Расчет кровли двухскатной крыши

Расчет двухскатной крыши


Укажите необходимые размеры в миллиметрах

X – ширина дома
Y – высота крыши
C – размер свеса
B – длина крыши
Y2 – дополнительная высота
X2 – дополнительная ширина

Справка

Программа предназначена для расчета стройматериалов кровли: количества листового материала (ондулин, нулин, шифер или металлочерепица), подкровельного материала (пергамин, рубероид), количества досок обрешетки и стропил.
Так же можно расчитать некоторые полезные размеры крыши.

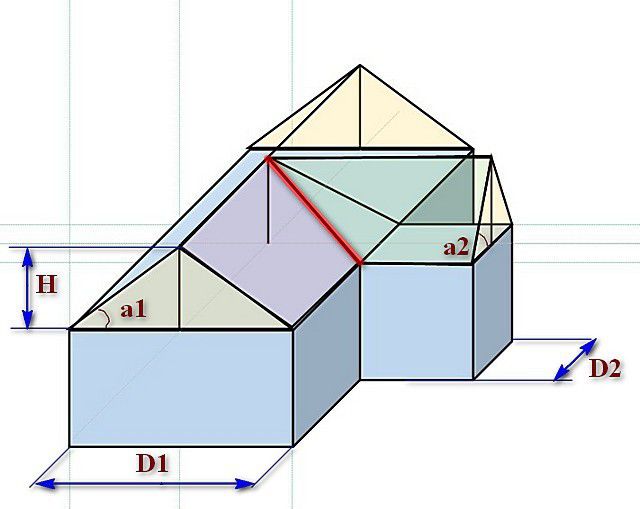

Программа работает в двух режимах: в режиме простой двускатной крыши и крыши с двумя боковыми фронтонами (боковыми крышами), тип1 и тип 2.

Внимание! Если у Вас крыша с одним боковым фронтоном, то для расчета используйте сначала тип 1, потом тип 2. И уже из полученных данных вычисляйте количество строительных материалов: стропил, досок обрешетки, подкровельных и листовых материалов.
Иначе в расчете может быть ошибка. Ведь программа учитывает вырезы в основной крыше под крыши боковых фронтонов.

В расчете Вы увидите несколько чисел: размер или объем стройматериала половины крыши и в скобках – полный размер или объем.
В расчете дополнительной крыши – полный размер и объем, и в скобках два числа: размер и объем одной и двух дополнительных крыш.

Внимание! При расчете листового кровельного материала учитывайте, что программа считает по площади крыши.
Например, 2,8 рядов умножает на 7,7 листов в ряду.

При реальном строительстве кладут 3 ряда.
Для более точного расчета количества листов кровли нужно уменьшать высоту листа в расчете до получения целого числа рядов.
Не забудьте точнее выставить величину нахлеста.

При расчете объема материала стропил основной крыши, при режиме тип 2, программа не учитывает вырез под боковой фронтон. Связано это с некоторыми трудностями реализации в программе.
Возможно я решу это в будущем.
Однако лишний материал стропил вряд ли пропадет или же внесите некоторые корректировки в свои расчеты.
Так же будет отдельная программа для более интеллектуального расчета листовых кровельных материалов.

И не забывайте, что покупать строительные материалы надо с некоторым запасом на отходы.

Расчет крыши, калькулятор крыши, расчет кровли онлайн.

Наиболее важным этапом при строительстве после фундамента является монтаж кровли. И действительно – как качественно будет сделана крыша и зависит судьба дома при жаре или морозе, а так же устойчивость к осадкам и ветрам. Именно поэтому компания Финэра предлагает комплексный внимательный и индивидуальный подход ко всем этапам – необходимо не только продумать как будет сконструирован скат крыши, но и правильно выбрать материалы для изоляции, утепления и самого кровельного покрытия.

Калькулятор для расчета гибкой черепицы Shinglas

Следовательно, для более долговечного срока службы вашего дома и крыши – нужно заранее очень грамотно рассчитать количество требуемого материала. И это достаточно трудоемкий процесс. Но для его облегчения – мы специально для вас разместили очень удобный инструмент для расчете материала для кровельного покрытия.

Расчет кровли для гибкой черепицы Шинглас (Shinglas)

Когда такой важный этап как определение кровельного материала вы уже прошли, но все еще в раздумьях – какую гибкую черепицу использовать, можно для сравнения уже прямо сейчас посчитать количество материала который потребуется.

Калькулятор расчета кровли – это именно тот инструмент, который предлагается у нас на сайте и поможет вам сделать не только правильный выбор, но и правильный расчет по количеству черепицы. Это позволит моментально получить важную информацию. Всего лишь необходимо ввести параметры для расчета и вы получаете документ с калькуляцией, которую можно просто распечатать. Нужно знать только основные моменты – размер здания, который указан в плане дома. Всего пара минут – и нужные расчеты у вас уже в руках.

Для того чтобы посчитать количество материала для кровли, нужно выполнить несколько простых шагов:

  1. На первом этапе создаем новый элемент и выбираем тип крыши.
  2. Необходимо выбрать вариант ввода размеров – есть ли информация по углу наклона ската или нет.
  3. Вводим размеры и нажимаем «Готово»

Теперь можно создать один или несколько дополнительных элементов:

  • нажимаем добавить под картинкой с домиком и выбираем дополнительный элемент.
  • снова выбираем как вводить размеры – известен наклон или нет.
  • вводим размеры элемента и нажимаем Готово.

Так же можно добавить и другие элементы.

После всех вводов нажимаем кнопку «Расчет». Результат можно сохранить или распечатать.

Онлайн калькулятор: Расчет параметров четырехскатной крыши

По запросу пользователя Расчёт площади 4-х скатной кровли публикуем калькулятор, расcчитывающий длину стропил, высоту и площадь 4-х скатной крыши.

Для расчета потребуется знать длину и ширину основания и угол наклона скатов (предполагается, что угол наклона всех 4-х скатов одинаков). В итоге калькулятор вычисляет длину диагональных (вальмовых) стропильных ног, длину поперечных стропил, высоту крыши в самой высокой точке и площадь поверхности кровли. Детали вычислений находятся сразу за калькулятором.

Расчет 4-х скатной крыши

Длина основания

Ширина основания

Угол наклона граней (скатов) крыши в градусах

Точность вычисления

Знаков после запятой: 5

Длина стропил



Длина вальмовых стропил



Площадь поверхности кровли



Длина конька (C)



content_copy Ссылка save Сохранить extension Виджет

Шатровая крышаВальмовая крыша

Мы будем рассматривать 2 типа 4-х скатной крыши:
1) шатровая крыша — основание квадрат, боковые грани — одинаковые, или как сказали бы математики конгруэнтные равнобедренные треугольники (на первом рисунке).


2) вальмовая крыша — основание прямоугольник, две боковые грани — равнобедренные треугольники, другие две грани — трапеции (на втором рисунке).

  • Отношение высоты крыши (h) и расстояния от центральной точки основания до ближайшего края крыши (b/2) соответствует тангенсу угла наклона ската. Отсюда, зная угол наклона, можно выразить высоту крыши:
  • Аналогичным образом через косинус угла наклона можно выразить длину боковых стропил (e):
  • Длину диагональных (вальмовых) стропил (d) можно посчитать дважды, используя теорему Пифагора следующим образом:
  • И наконец, площадь кровли мы найдем как сумму площадей 4-х треугольников для шатровой крыши плюс площадь вставок из 2-х прямоугольников для длинных трапециевидных скатов в случае неравных сторон основания:

Следующий калькулятор можно использовать для вычисления тех же параметров, если известна высота крыши, а угол наклона требуется вычислить:

Вальмовая крыша по высоте и размерам строения

Длина основания

Ширина основания

Точность вычисления

Знаков после запятой: 5

Длина вальмовых стропил



Площадь поверхности кровли



Длина стропил



Длина конька (C)



content_copy Ссылка save Сохранить extension Виджет

как рассчитать мансардную крышу дома и произвести расчет строительных материалов

Кровля является одним из основных элементов крыши, которая принимает на себя все удары, поступающие с атмосферы.

Главная функция заключается в отводе воды и рассредоточения нагрузки на верхушку здания после выпадения снега.

Качественная кровля ценится за длительную эксплуатацию и приятный внешний вид.

Расчет крыши онлайн (калькулятор с чертежами) — поможет вам произвести надежный расчет количества кровельного покрытия, стропил и обрешетки.

Содержание статьи

Распространенные виды кровли

В строительстве различают несколько видов покрытий, которые в свою очередь делят еще на подвиды. К самым распространенным поверхностям зданий относят плоскую (бывает эксплуатируемой и неэксплуатируемой) и чердачную (сюда входит целая группа кровель: односкатные, двускатные, вальмовые, многощипцовые, конические и другие). Без сомнения, когда речь идет о выборе вида крыши, актуальным становится дальнейшее определение поверхностного материала.

Среди популярнейших типов упоминают:

Кровельные материалы

В состав стропильной системы входит множество строительных «запчастей», но главными в этом широком списке являются:

  • скаты (наклонные плоскости),
  • обрешетка,
  • стропила,
  • брус мауэрлат.

Кроме того, определенную роль в процессе укрытия и дальнейшего функционирования крова занимает фронтон, желоб, аэратор, труба для водоотвода и другие.

Стропильная система представляется в виде несущей системы, в основе которой наклонные стропильные ноги, вертикальные стойки, а также наклонные подкосы. В некоторых случаях возникает необходимость использования подстропильных балок, которыми «свяжут» стропильные ноги. Различают стропила висячие и наслонные. В первой группе отдельно выделяют фермы со шпалами.

Устройство кровли

Следующих слоем в конструкции мансардной крыши служит обрешетка, которая настилают поверх ног стропильной системы. Таким образом появляется некий фундамент для кровельного настила, а также существенно расширяется пространственная составляющая стрехи. Чаще всего данный элемент изготавливают либо из дерева, либо из металла.

Своей ниши ответственности придерживается и мауэрлат. Он выполняет функцию опора для стропил по краям, а укладывают его на наружную стену по периметру. Брус обычно является пиломатериалом (тобишь сделанный из древесины), но вполне разумно, если в случае наличия специального каркаса из металла будет применяться аналогичное содержимое для подготовки мауэрлата.

Расчет кровли онлайн калькулятор

Как рассчитать крышу дома и как рассчитать материал на крышу быстро и без ошибок? В этой вам может специально разработанный сервис — строительный калькулятор для расчета кровли частного дома. Калькулятор рассчитывает количество кровельного покрытия, вес, обрешетку, стропила, угол наклона и многое другое.

ВАЖНО!

Данный калькулятор производит расчет покрытия для двускатной кровли.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

Ниже представлены калькуляторы для других видов крыш:

Обозначения полей калькулятора

Укажите кровельный материал:

Введите параметры крыши (фото выше):

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Расчёт снеговой нагрузки (на фото ниже):

Выберите ваш регион

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м2.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м2.

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м3.

Примерный вес досок обрешетки: 0 кг.

Регион снеговой нагрузки

Расшифровка полей калькулятора

Нагрузки, воздействующие на крышу

Вероятно, что когда дело доходит до выбора типа крыши и кровли, следует руководствоваться не только визуальными требованиями. В первую очередь необходимо уделить внимание изучению вопроса нагрузки на вальму.

ОБРАТИТЕ ВНИМАНИЕ!

На кровлю влияют не только осадки и их объемы — температурная нестабильность и всевозможные причины физико-механического происхождения также оказывают серьезное давление на поверхность.

Причин и источников воздействия много, но ведущими является снег и ветер. Что уж говорить, если строительные нормы требуют в обязательном порядке высчитывания снеговой нагрузки на будущий навес. Расчет имеет ярко выраженную индивидуальность в виду различий объемов снегового покрова, который выпадает в том или ином регионе.

Ветровая нагрузка не такая уж безобидная, как может показаться на первый взгляд. В некоторых случаях приходится говорить и о нагрузке из-за веса одного из элементов вальмы. Чаще всего в роли утяжелителя выступает обрешетка или кровля.

Ветровая нагрузка

Актуальным вопрос нагрузки предстает перед теми, кто собирается использовать чердачное помещение круглогодично. В таком случае необходимо масштабное утепление (скаты, боковые стены и др.), что приводит к существенному увеличению силы давления на поверхность стен. Когда же чердак не планируют переводить в жилое помещение, тогда утеплять нужно одно лишь перекрытие.

Несущая конструкция стрехи также может оказывать ощутимую нагрузку собственным весом. В сложившейся ситуации показатели нагрузки определяют принимая во внимание усредненную плотность материалов и проектные значения параметров конструктивного и геометрического характера.

Снеговая нагрузка

Все вышеперечисленные факторы воздействия не так просты в анализе, но к счастью, уже давно разработаны все необходимые СНиПы, к нормам которых можно обратиться в любой момент.

Расчет площади покрытия

Расчет площади крыши неминуем в любом проектирования навеса. Если поверхность дома будет отображена в односкатной плоскостью, тогда Вам крупно повезло с вычислениями.

В подобных условиях измерьте длину и ширину сооружения, сложите показатели условных свесов и затем два результата умножьте один на другой.

Когда же дело касается кровли, тогда следует использовать в расчете еще несколько позиций, среди которых угол наклона того или иного элемента. Прежде всего, рекомендуем все емкие детали покрытия разделить на определенные части (к примеру на треугольники).

В случае с двускатной поверхностью, следует умножить площадь каждой наклонности по отдельности на косинус наклонного угла. Наклонный угол — это цифра, взятая с пересечения ската и перекрытия. Что касается измерения длины одной наклонной, то упомянутый параметр следует фиксировать на имеющемся расстоянии от конька до края карниза.

Расчет площади кровли

Следовательно, алгоритм решения во всех проектах, в которых используются скатные стрехи — аналогичен. По завершению отмеченных действий, для того чтобы узнать площадь домового купола Вам понадобится просуммировать полученные результаты.

На стройскладах и в соответствующих магазинах могут продавать скаты с формой неправильного многоугольника. В таком случае вспомните совет, который уже звучал в материале — разделите плоскость на одинаковые геометрические фигуры и после окончания расчетов просто прибавьте их между собой.

Расчет количества материалов для кровли на примере металлочерепицы

Металлочерепицу следует начать рассматривать с угла наклона, о котором уже вспоминали в предыдущем пункте. Если говорить о крайностях, то есть все теоретические основания говорить об интервале 11-70 градусов. Вот только практика, как известно, вносит свои коррективы и не всегда они совпадают с теорией.

Специалисты утверждают, что 45 градусов — это оптимальный угол наклона.

Тем более, если речь идет о крыше дома, которая находится в местности с минимальным количеством осадков, что не требует значительных наклонов. Если же снег является довольно частым гостем, тогда 45 градусов окажется самым оптимальным вариантов, вот только из-за повышения ветрового давления нужно будет укрепить обрешетку и стропильную систему. К тому же, чем больше наклон, тем больше материала уйдет на стреху.

Рассмотрим алгоритм вычисления на примере двускатной крыши:

  1. Пускай наклонный угол будет выражен буквой А, а ½ покрываемого пролета — В, высота будет Н.
  2. Вводим действие по нахождению тангенса, которое решается путем деления Н на В. Упомянутые величины мы знаем, поэтому используя таблицу Брадиса находим значение угла наклона А через арктангенс (Н/В).
  3. Лучше для решения столь серьезных действий применить калькулятор, способный вычислять обратные тригонометрические функции. Затем умножив В на длину покрытия найдем площадь каждой наклонности.

Касательно расходов материала, то к подобным расчетам обращаются уже на завершающей стадии проектирования. Для начала необходимо рассчитать площадь поверхности, которую будут настилать и непосредственно размеры кровельного материала. В качестве примера приведем металлочерепицу.

Площадь крыши

Итак, параметр реальной ширины равен 1180 мм, эффективной — 1100 мм. Теперь переходим к вычислению длины покрытия дома, о котором мы уже рассказывали. Поскольку разбираем выдуманный расчет в качестве примера, пусть упомянутый показатель будет равен 6 метрам.

Это число делим на эффективную ширину и получаем 5,45. Решение действия отображает количество нужных листов и поскольку число вышло не целым, по понятным причинам округляем в сторону увеличения.

Таким образом, нам понадобится 6 листов металлочерепицы для настила одного ряда по длине стрехи. Переходим к расчету количества листов по вертикали.

ВАЖНО!

Для измерения вертикального ряда следует учитывать размер нахлеста (обычно принимают в значении 140-150 мм), расстояние между коньком и карнизом, а также длину карнизного свеса.

Пусть расстояние составит 4 метра, а свес — 30 см. Совершив несложное приплюсование получим размер 4,3 метра. Возьмем условную длину листа металлочерепицы в качестве 1 метра. С учетом нахлеста эффективная длина одной кровельной единицы составит 0,85 м.

После этого результат 4,3 м поделим на эффективную длину и на исходе получим 5,05 листа. В таком небольшом отклонении от целого числа советуем округлить на уменьшение.

Расчет паро- и гидроизоляции

Паро— и гидроизоляционный материал считается очень просто. Для этого нужно просто покрываемую площадь поделить на аналогичный параметр кровельного настила. К примеру, речь идет о двускатном навесе.

Условно берем длину ската 5 метров, а ширину 4 м. Следовательно площадь одной единицы равна 20 кв. м, а общий показатель для двух скатов составит 40 кв. м. Паро- и гидроизоляционный материал принято считать по рулонам.

Если один такой рулон содержит 80 кв. м, то даже с вычетом нахлестов и подобных отклонений, получим как минимум 65-70 кв. м, что для рассчитанной поверхности более чем достаточно. Вот и все, с чем нам хотелось поделиться на эту тему.

Полезное видео

Видео инструкция по расчету крыши:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Онлайн калькулятор расчета двускатной крыши

Представляем бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.

Укажите кровельный материал:

Введите параметры крыши:

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м2.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м2.

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м3.

Примерный вес досок обрешетки: 0 кг.

Дополнительная информация о калькуляторе

Онлайн-калькулятор двускатной (двухскатной) крыши поможет вам рассчитать угол ската, размер и количество стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены такие распространённые кровельные материалы, как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.

Обратите внимание! Расчёты производятся, исходя из СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009, с учётом нормативов, содержащихся в данных документах.

Двускатная крыша (также встречаются написания «двухскатная крыша», «щипцовая крыша») — вариант крыши с двумя скатами, идущими от конька до наружных стен здания. На сегодня это самый распространённый вид крыш, благодаря простоте исполнения, невысокой себестоимости и привлекательному внешнему виду.

Стропила в конструкции такой крыши попарно опираются друг на друга и соединяются обрешёткой. Торцевые стороны сооружения с такой крышей имеют форму треугольника и называются фронтонами (иногда – щипцами). Обычно под двускатной крышей устраивается чердак, а на фронтонах для освещения проделываются небольшие чердачные окна.

Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация» , под которым скрываются пояснения по каждому пункту.

Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже.

Также вы можете задать свой вопрос или поделиться идеями по улучшению этого калькулятора. Будем рады вашим отзывам!

Пояснения к результатам расчетов

Угол наклона крыши

Так называется угол, под которым скат и стропила наклонены к плоскости потолка. Расчеты выполнены с учетом того, что планируется строительство симметричной двускатной крыши. Вводя угол, вы можете не только рассчитать нужное количество материалов для данного угла, но и проверить, возможно ли построение крыши под этим углом из выбранных вами материалов. Уменьшить или увеличить угол можно, изменив ширину основания или высоту подъёма: эти параметры жёстко взаимосвязаны.

Площадь поверхности крыши

Суммарная площадь скатов крыши, включающая площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, требуемого при строительстве крыши.

Примерный вес кровельного материала

Предположительный суммарный вес кровельного материала.

Количество рулонов изоляционного материала

Требуемое количество подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.

Нагрузка на стропильную систему

Максимально возможная нагрузка с учетом ветровых и снеговых нагрузок, приходящаяся на стропила.

Длина стропил

Стропила измеряются от основания ската до конька крыши.

Количество стропил

Суммарное количество стропил, необходимых для стропильной системы крыши при заданном шаге.

Минимальное сечение стропил

Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с предложенными здесь вариантами сечений.

Количество рядов обрешётки

При заданных вами параметрах потребуется данное количество рядов обрешетки. Если вам нужно определить количество рядов для одного ската, то данное значение нужно разделить на 2.

Равномерное расстояние между досками обрешетки

Чтобы исключить перерасход материалов и избавить себя от лишней работы по подрезке, вам нужно выбрать данное расстояние между досками обрешётки.

Объем досок обрешетки

Количество досок требуемых для обрешетки всей крыши (в кубических метрах).

Примерный вес досок обрешетки

Общий вес досок, используемых при обрешетке.

Онлайн калькулятор расчета крыши с чертежами – программа расчета кровли, в т.ч. двускатной и вальмовой

Программа расчета крыши онлайн позволяет пользователям рассчитывать кровли любой сложности (включая кровли с десятками скатов) и экономить, заказывая только тот объем материала, который реально нужен

Зарегистрироваться и попробовать бесплатно

7 причин использовать наш калькулятор расчета кровли онлайн

Сравнение с нашим главным конкурентом Вы можете увидеть на соответствующей странице, а ниже 7 причин почему нужно использовать именно нашу систему:
  1. Программа работает во всех современных браузерах – Вам не нужно устанавливать никакие программы (которые зачастую не совместимы между собой, требют прав администратора или вообще не работают на Вашей ОС).
  2. Высокий уровень удобства – мы учли опыт всех систем, существующих на рынке – в результате система удобна как никакая другая. Научиться работать с нашей системе проще чем с какой бы то нибыло.
  3. Расчет крыши любой сложности – Вы действительно сможете расчитать любую крышу, а уж расчет вальмовой крыши или двускатной – для нее семечки.
  4. Хранение расчетов в облаке – все проекты расчета кровли хранятся в облаке, копии которого делаются 4 раза в сутки. Вы точно не потеряете свои расчеты!
  5. Предоставление общего доступа – возможность предоставить доступ к проект расчета фасада или кровли другому пользователю, в том числе (для просмотра) анонимным пользователям (клиентам). Это намного удобнее чем распечатывать и отсылать сканы по EMail!
  6. Широкий набор материалов и настроек – мы вносим максимально возможное количество настроек для всех расчитываемых системой и продаваемых материалов от заводов которые сотрудничают с нами. Вам не нужно забивать настройки самим!
  7. 14 дней тестового доступа – никакого риска купить то что Вам не нужно – сначала протестируйте интересующий Вас тариф!

Что умеет наша онлайн программа расчета крыш?

  • Редактирование ската – как использование готовых шаблнов, так и свободное рисование. Возможность тонко настраивать каждый скат калькулятора кровли
  • Редактирование вырезов на скате – как из готовых шаблонов, так и (как в скатах) – свободное рисование для расчета фасада или кровли
  • Расчет раскладки материала с учетом заданных параметров и схемы скатов
  • Возможность менять материал (как внутри одного вида, так и менять полностью вид материала) с перерасчетом раскладки
  • Ведение и расчет всей кровли (проекта)
  • Формирование итогового отчета по метериалам и раскладки материала по всем скатам
  • Предоставление доступа как другим сотрудникам компании, так и третьим лицам

Наш онлайн калькулятор кровли позволяет:

  • Рассчитать крышу из металлочерепицы
  • Рассчитать кровлю из профнастила
  • Посчитать кровлю из гибкой (мягкой) черепицы
  • Посчитать крышу из фальцевой кровли
  • Так же можно расчитать онлайн любую кровлю, расчет которой можно вести по площади или прямоугольным материалом (в т. ч. различные виды черепицы, деревянную кровлю и т.п.)
  • По результатам расчета крыши – получить чертеж кровли
Зарегистрироваться и попробовать бесплатно

Демонстрация работы онлайн калькулятора крыши

Так как расчет даже двухскатной или вальмовой крыши не самая простая задача – предлагаем ознакомиться с Quickstart’ом (быстрое начало)

Онлайн экспресс-калькулятор кровли

Мы создали отдельный экспресс-калькулятор для онлайн расчета самых простых и типовых видов кровли. Он позволяет:

  • Рассчитать односкатную кровлю
  • Посчитать двускатную кровлю
  • Рассчитать шатровую крышу
  • Посчитать вальмовую крышу
  • Рассчитать мансардную кровлю

Данный калькулятор крыши не требует регистрации и все результаты и чертежи придут к Вам на почту, включая ссылку с детальной раскладкой материалов (если Вы не авторизовались в системе).

Онлайн калькулятор расчета угла наклона крыши

В случае если Вам не требуется полноценная система расчета кровли или если в процессе расчета потребовалось посчитать длину ската или его угол, то мы сделали для Вас калькулятор наклона крыши. Данный калькулятор абсолютно бесплатен и не требует регистрации.

В калькулятое наклона крыши можно посчитать: длину ската, угол наклона кровли, длину порекции кровли и высоту кровли – все в зависимости от уже имеющихся данных.

Возникли сложности? Ответы на все вопросы найдете в нашей справке!


Поделиться в социальных сетях:

Отзывы, вопросы и предложения по нашему сервису

;

Расчет кровли двухскатной крыши

Расчет двухскатной крыши


Укажите необходимые размеры крыши

X – ширина дома
Y – высота крыши
C – размер свеса
B – длина
Y2 – дополнительная высота
X2 – дополнительная ширина

Справка

Программа для расчета стройматериалов кровли: количество листового материала (ондулин, нулин, шифер или металлочерепица), подкровельного материала (пергамин, рубероид), количество досок обрешетки и стропил.
Так же можно расчитать некоторые полезные размеры крыши.

Программа работает в двух режимах: в режиме простой двускатной крыши и крыши с двумя боковыми фронтонами (боковыми крышами), тип1 и тип 2.

Внимание! Если у Вас крыша с одним боковым фронтоном, то для расчета используйте сначала тип 1, потом тип 2. И уже из полученных данных вычислите количество строительных материалов: стропил, досок обрешетки, подкровельных и листовых материалов.
Иначе в расчете может быть ошибка.Ведь программа учитывает вырезы в основной крыше под крышей боковых фронтонов.

В расчете Вы видите несколько чисел: размер или объем, стройматериала половина крыши и скобках – полный размер или объем.
В расчете дополнительной крыши – полный размер и объем, и в скобках два числа: размер и объем одной и двух дополнительных крыш.

Внимание! При расчете листового кровельного материала учитывайте, что программа считает по площади крыши.
Например, 2,8 рядов умножает на 7,7 листов в ряду. При реальном строительстве кладут 3 ряда.
Для более точного расчета количества листов кровли нужно увеличать высоту в расчете до достижения целого числа рядов.
Не забудьте выставить нахлеста.

При расчете материала стропил основной крыши, в режиме тип 2, программа не учитывает вырез под боковой фронтон. Связано это с некоторыми трудностями реализации в программе.
Возможно я решу это в будущем.
Однако лишний материал стропил вряд ли пропадет или внесите некоторые корректировки в свои расчеты.
Так же будет отдельная программа для более интеллектуального расчета листовых кровельных материалов.

И не забывайте, что покупать строительные материалы надо с некоторым запасом на отходы.

Калькулятор крыши и расчет кровельных материалов

Калькулятор стоимости крыши

Устройство кровельной конструкции – важный этап проектирования и строительства дома. Расчёт крыши (выбор формы крыши и материалов для кровли) производится еще на стадии проектирования, так как от этого зависит вес крыши (и, значит, нагрузка на фундамент и толщина стен).

Как правильно рассчитать крышу ? Как узнать, сколько кровельных материалов необходимо для крыши дома в зависимости от её формы? И сколько будут стоить эти материалы для разных вариантов крыши? Для этого существует удобный инструмент – калькулятор крыши и расчёта кровельных материалов, размещённый на сайте.

Калькулятор крыши и расчёта кровельных материалов (калькулятор крыши, калькулятор стоимости крыши, также калькулятор кровли ) для расчёта площади кровельного покрытия и количества сопутствующих кровельных материалов, а также для определения стоимости выбранных материалов.Всё, что для этого необходимо – Выбрать материал кровли и ваши размеры крыши. Рассмотрим работу калькулятора пошагово.

Шаг 1 – выбор типа крыши

Расчёт крыши калькулятор начинает с выбора формы крыши. Калькулятор позволяет произвести расчёт кровли двухскатной, вальмовой, шатровой, мансардной и многоскатной форм крыш.

Шаг 1.2 -выбор материала

Калькулятор производит расчёт металлочерепицы и профнастила, используется для кровли (металлочерепица «Монтеррей», «РЕТРО» и профнастил Т-18, Т-45).Вместе с выбором типа кровельного покрытия (металлочерепица или профнастил) калькулятор позволяет выбрать и вид полимерного покрытия – полиэстер PE или полиэстер матовый PEMA. В качестве сопутствующих кровельных материалов калькулятор металлочерепицы на крышу использует коньки и ендовы.

Шаг 2 – указание размеров кровли

После выбора формы крыши и типа кровельного покрытия калькулятор предлагает размеры кровли. Например, рассчитать крышу калькулятор двухскатной крыши предлагает ввод трёх параметров: длины ската, ширины одного ската, ширины второго ската. Расчёт кровли калькулятор четырёхскатной крыши ( калькулятор вальмовой крыши ) начинается после ввода параметров, определяющих размеры крыши. Такой параметр как угол наклона крыши калькулятор в качестве исходных данных для расчёта не требует.

Кроме расчёта площади кровельного покрытия и количества сопутствующих кровельных материалов, калькулятор крыши определяет цену выбранных комплектующих за единицу (квадратный метр для покрытия, штука для сопутствующих материалов) по данным сайта.

Просчет стоимости кровли

Расчёт крыши онлайн калькулятор заканчивает подсчётом общей стоимости всех необходимых комплектующих. Калькулятор крыши и расчёта кровельных материалов – это простой калькулятор крыши дома .

Калькулятор работает в автоматическом режиме! Такие величины как калькулятор наклона крыши , калькулятор площади крыши , калькулятор угла крыши на экран не выводятся.

Калькулятор производит предварительные расчёты! Для получения более детальной информации связывайтесь с менеджерами по контактным данным на странице «Контакты».

Расчет крыши, калькулятор крыши, расчет кровли онлайн.

Наиболее важным этапом при строительстве после фундамента является монтаж кровли. И действительно – как качественно будет сделана крыша и зависит судьба дома при жаре или морозе, так же устойчивость к осадкам и ветрам. Именно поэтому компания Финэра предлагает комплексный внимательный и индивидуальный подход ко всем этапам – необходимо не только продумать, как будет сконструирован скат крыши, но и выбрать материалы для изоляции, утепления и самого кровельного покрытия.

Калькулятор для расчета гибкойицы Shinglas

Следовательно, для более долговечного срока службы вашего дома и крыши – нужно заранее очень грамотно рассчитать количество необходимого материала. И это достаточно трудоемкий процесс. Но для его облегчения – мы специально для вас разместили очень удобный инструмент для расчета материала для кровельного покрытия.

Расчет кровли для гибкойицы Шинглас (Shinglas)

Когда такой важный этап как определение кровельного материала вы уже прошли, но все еще в раздумьях – какую гибкую черепицу использовать, можно для сравнения уже прямо сейчас посчитать количество материала который требуется.

Калькулятор расчета кровли – это именно тот инструмент, который предлагается вам на сайте и поможет вам сделать не только правильный выбор, но и правильный расчет по количеству череп. Это позволит моментально получить информацию. Всего необходимо выполнить параметры для расчета и вы получите документ с калькуляцией, которую можно просто распечатать. Нужно знать только основные моменты – размер здания, который указан в плане дома. Всего пара минут – и нужные расчеты у вас уже в руках.

Для того, чтобы посчитать количество материала для кровли, нужно выполнить несколько простых шагов:

  1. На первом этапе создаем новый элемент и выбираем тип крыши.
  2. Необходимо выбрать ввод размеров – есть ли информация по углу наклона ската или нет.
  3. Вводим размеры и нажимаем «Готово»

Теперь можно создать один или несколько дополнительных элементов:

  • нажимаем добавить под картинкой с домиком и выбираем дополнительный элемент.
  • снова выбираем как вводить размеры – известен наклон или нет.
  • вводим размеры элемента и нажимаем Готово.

Так же можно добавить и другие элементы.

После всех вводов нажимаем кнопку «Расчет». Результат можно сохранить или распечатать.

как рассчитать мансардную крышу дома и произвести расчет строительных материалов

Кровля является одним из основных элементов крыши, принимает на себя все удары, поступающие с атмосферы.

Главная функция заключается в отводе воды и рассредоточения нагрузки на верхушку здания после выпадения снега.

Качественная кровля ценится за длительную эксплуатацию и приятный внешний вид.

Расчет крыши онлайн (калькулятор с чертежами) – поможет вам эффективный расчет количества кровельного покрытия, стропил и обрешетки.

Содержание статьи

Распространенные виды кровли

В строительстве различают несколько видов покрытий , которые в свою очередь делят еще на подвиды.К самым распространенным поверхностным зданиям относят плоскую (бывает эксплуатируемой и неэксплуатируемой) и чердачную (сюда входит целая группа кровель: односкатные, двускатные, вальмовые, многощипцовые, конические и другие). Без сомнения, когда речь идет о выборе о виде крыши, актуальным становится дальнейшее определение поверхностного материала.

Среди популярных типов упоминают:

Кровельные материалы

В состав стропильной системы входит набор строительных «запчастей», но главными в этом широком списке являются:

  • скаты (наклонные плоскости),
  • обрешетка,
  • стропила,
  • брус мауэрлат.

Кроме того, определенную роль в процессе укрытия и дальнейшего функционирования крова занимает фронт, желоб, аэратор, труба для водоотвода и другие.

Стропильная система представляется в виде несущей системы , в основе которой наклонные стропильные ноги, вертикальные стойки, а также наклонные подкосы. В некоторых случаях необходимость использования подстропильных балок, «свяжут» стропильные ноги. Различают стропила висячие и наслонные .В первой группе отдельно выделяют фермы со шпалами.

Устройство кровли

Следующих слоем в конструкции мансардной крыши служит обрешетка , которая настилают поверх ног стропильной системы. Таким образом появляется некий фундамент для кровельного настила. Чаще всего данный элемент изготавливают либо из дерева, либо из металла.

Своей ниши ответственности придерживается и мауэрлат. Он выполняет функцию опора для стропил по краям , а укладывают его на наружную стену по периметру. Брус обычно является пиломатериалом (тобишь сделанный из древесины), но вполне разумно, если в случае наличия специального каркаса из металла будет аналогичное содержание для подготовки мауэрлата.

Расчет кровли онлайн калькулятор

Как рассчитать крышу дома и как рассчитать материал на крышу быстро и без ошибок? В этой вам может быть специально сервис – строительный калькулятор для расчета кровли частного дома. Калькулятор рассчитывает количество кровельного покрытия, вес, обрешетку, стропила, угол наклона и многое другое.

ВАЖНО!

Данный калькулятор производит расчет покрытия для двускатной кровли.

Прежде чем приступить к расчетам, в верхнем углу калькулятора нужно выбрать кровельное покрытие.

Ниже представлены калькуляторы для других видов крыш:

.

Обозначения полей калькулятора

Укажите кровельный материал:

Введите параметры крыши (фото выше):

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Расчёт снеговой нагрузки (на фото ниже):

Выберите ваш регион

1 (80/56 кг / м2) 2 (120/84 кг / м2) 3 (180/126 кг / м2) 4 (240/168 кг / м2) 5 (320/224 кг / м2) 6 (400/280 кг / м2) 7 (480/336 кг / м2) 8 (560/392 кг / м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь крыши поверхности: 0 м 2 .

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг / м 2 .

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длины 6 метров: 0 шт.

Объем досок обрешетки: 0 м 3 .

Примерный вес досок обрешетки: 0 кг.

Регион снеговой нагрузки

Расшифровка полей калькулятора

Нагрузки, воздействующие на крышу

Вероятно, когда дело доходит до выбора типа крыши и кровли, следует руководствоваться не только визуальными требованиями. В первую очередь необходимо уделить внимание изучению вопроса нагрузки на вальму.

ОБРАТИТЕ ВНИМАНИЕ!

На кровлю влияют только осадки и их объемы – температурная нестабильность и всевозможные причины физико-механического происхождения также оказывают серьезное давление на поверхность.

Причин и источников воздействия много, но ведущими является снег и ветер. Что уж говорить, если строительные нормы требуют в обязательном порядке высчитывания снеговой нагрузки на будущий навес. Расчет имеет ярко выраженную индивидуальность в виду различий показателей снегового покрова, который выпадает в том или ином регионе.

Ветровая нагрузка не такая уж безобидная, как может показаться на первый взгляд. В некоторых случаях приходится говорить и о нагрузке из-за веса одного из элементов вальмы. Чаще всего в роли утяжелителя выступает обрешетка или кровля.

Ветровая нагрузка

Актуальный вопрос нагрузки предстает перед теми, кто собирается использовать чердачное помещение круглогодично . В таком случае необходимо масштабное утепление (скаты, боковые стены и др.), Что приводит к увеличению давления на поверхность стен. Когда же чердак не планируют переводить в жилое помещение, тогда утеплять нужно одно лишь перекрытие.

Несущая конструкция стрехи также может быть ощутимую нагрузку собственного веса. Величина усредненной плотности материалов и геометрического характера.

Снеговая нагрузка

Все вышеперечисленные факторы воздействия не так просты в анализ, но к счастью, уже давно разработаны все необходимые СНиПы , к нормам можно обратиться в любой момент.

Расчет площади покрытия

Расчет площади крыши неминуем в любом проектировании навеса. Если поверхность дома будет отображена в односкатной плоскостью, тогда Вам крупно повезло сми вычислениями.

В подобных условиях измерьте длину и ширину сооружения, сложите показатели условных свесов и два результата умножьте один на другой.

Когда же дело касается кровли, тогда следует использовать в расчете еще несколько позиций, среди которых угол наклона того иного элемента. Прежде всего, рекомендуем все емкие детали покрытия на верхние части (к примеру на треугольники).

В случае с двускатной поверхностью, следует умножить площадь каждой наклонности по отдельности на косинус наклонного угла. Наклонный угол – это цифра, взятая с пересечения ската и перекрытия. Что касается длины одной наклонной, то упомянутый параметр следует фиксировать на имеющемся расстоянии от конька до края карниза.

Расчет площади кровли

Следовательно, используются методы решения во всех проектах, которые используются скатные методы.По завершению изученных действий, для того, чтобы узнать площадь домового купола Вам понадобится просуммировать полученные результаты.

На стройскладах и в соответствующих магазинах могут продавать скаты неправильного многоугольника. В таком случае вспомните совет, который уже выглядит в материале – разделите плоскость на одинаковые геометрические фигуры и после окончания расчетов просто прибавьте их между собой.

Расчет количества материалов для кровли на примере металлочерепицы

Металлочерепицу следует начать рассматривать с угла наклона, о котором уже вспоминали в начале.Если говорить о крайностях, то есть все теоретические основания говорить об интервале 11-70 градусов . Вот только практика, как известно, вносит свои коррективы и не всегда они совпадают с теорией.

Специалисты утверждают, что 45 градусов – это угол наклона.

Тем более, если речь идет о крыше дома, которая находится в местности с минимальным количеством осадков, что не требует значительных наклонов. Если же снег является частым гостем, тогда 45 градусов самым оптимальным вариантом, вот только из-за повышения ветрового давления будет укрепить обрешетку и стропильную систему.К тому же, чем больше наклон, тем больше материала уйдет на стреху.

Рассмотрим алгоритм на примере двускатной крыши:

  1. Пускай наклонный угол будет выражен буквой А, а ½ покрываемого пролета – В, высота будет Н.
  2. Вводим действие по нахождению тангенса, которое решается путем деления Н на В. Упомянутые величины мы знаем, поэтому используя таблицу Брадиса находим значение угла наклона А через арктангенс (Н / В).
  3. Лучше для решения столь эффективного применения калькулятора, способный вычислять обратные тригонометрические функции.Затем умножив В на длину покрытия найдем площадь каждой наклонности.

Касательно расходов на материалы, то к подобным расчетам обращаются уже на завершающей стадии проектирования. Для начала необходимо рассчитать площадь поверхности, которые будут настилать и непосредственно размеры кровельного материала. В качестве примера приведем металлочерепицу.

Площадь крыши

Итак, параметр реальной ширины равен 1180 мм, эффективная – 1100 мм. Теперь переходим к вычислению длины дома, о котором мы уже рассказывали.Разбираем пример выдуманный расчет в качестве примера, пусть упомянутый показатель будет равен 6 метрам.

Это число делим на эффективную ширину и получаем 5,45. Решение действия отображает количество нужных листов и потому, что число вышло не целым, по понятным причинам округляем в сторону увеличения.

Таким образом, нам понадобится 6 листов металлочерепицы для настила одного ряда по длине стрехи. Переходим к расчету количества листов по вертикали.

ВАЖНО!

Для измерения вертикального ряда следует размер нахлеста (обычно принимают в значении 140–150 мм), расстояние между коньком и карнизом, а также длину карнизного свеса.

расстояние составит 4 метра, а свес – 30 см. Совершив несложное приплюсование получим размер 4,3 метра. Возьмем условную длину листа металлочерепицы в качестве 1 метра. С учетом нахлеста эффективная длина одной кровельной единицы составляет 0,85 м.

После этого результата 4,3 м поделим на эффективную длину и на исходе получим 5,05 листа. В таком небольшом отклонении от целого числа советуем округлить на уменьшение.

Расчет паро- и гидроизоляции

Паро— и гидроизоляционный материал считается очень просто.Для этого нужно просто покрываемую площадь поделить на аналогичный параметр кровельного настила. К примеру, речь идет о двускатном навесе.

Условно берем длину ската 5 метров, а ширину 4 м. Следовательно, площадь одной единицы равна 20 кв. м, а общий показатель для двух скатов составит 40 кв. м. Паро- и гидроизоляционный материал принято считать по рулонам.

Если один такой рулон содержит 80 кв. м, то даже с вычетом нахлестов и подобных отклонений, получим как минимум 65-70 кв.м, что для рассчитанной поверхности более чем достаточно. Вот и все, с чем нам хотелось поделиться на эту тему.

Полезное видео

Видео инструкция по расчету крыши:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Калькулятор крыши – рассчитать стоимость забора и кровли онлайн в Украине и Киеве, цена профнастила и металлочерепицы от производителя

Кровельный калькулятор

Односкатная кровля
Двускатная кровля
Забор

Если у вас есть проект будущего сооружения, на подготовительном этапе работ по обустройству крыши или установка забора вам может оказаться подспорьем кровельный калькулятор. Этот современный онлайн-сервис разработан для удобства и оперативности расчетов необходимого количества металлочерепицы или профнастила. С его помощью, не отходя от компьютера, вы можете самостоятельно «прикинуть» стоимость этих материалов при заданных величинах. Для этого вам потребуется минимум времени, а также знание типа вашего сооружения, его параметры и цена квадратного метра выбранной марки профнастила или металлочерепицы. В частности, длина конька и геометрические размеры (высота) ската крыши либо длина и высота забора.Расчет на кровельном калькуляторе производится следующим образом:

  1. Выбираем тип конструкции из предлагаемых программ вариантов: например, одно- или двухскатная кровля, забор.
  2. В подготовленной программе кровельного калькулятора.
  3. Для наглядности и удобства имеется изображение, соответствующее типу вашей конструкции (например, дом с двухскатной кровлей).Показывающая структура вводимого режима.

  4. Из предложенных вариантов материала выбираем необходимую вам марку профнастила или металлочерепицы.
  5. Вводим цену (точную или приблизительную) одного квадратного метра материала.
  6. При желании выбираем доборные элементы (коньки, саморезы, торцевые или карнизные планки).
  7. Нажимаем опцию «Рассчитать стоимость» и получаем результат.В частности, площадь кровли и необходимого кровельного материала, а также его стоимость с учетом доборных элементов (если они были заданы) или без них.

Важно помнить, что данные расчеты приблизительными и могут дать вам лишь общее представление о количестве и их общей стоимости. Причем применимы они исключительно в случае простых кровель или заборов. В случае сложной конструкции кровлю самостоятельно при помощи данной программы – лучше обратиться к специалисту компании «Стальной мир».Наши квалифицированные менеджеры индивидуально подойдут к вашему вопросу, вам учесть все нюансы проекта, а также подобрать утеплители и изоляционные материалы. Кровельный калькулятор облегчит трудоемкий процесс расчетов, а профессионалы производственной компании «Стальной мир» доведут их до совершенства.

Онлайн калькулятор расчета двускатной крыши

Представляем бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материала.

Укажите кровельный материал:

Введите параметры крыши:

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг / м2) 2 (120/84 кг / м2) 3 (180/126 кг / м2) 4 (240/168 кг / м2) 5 (320/224 кг / м2) 6 (400/280 кг / м2) 7 (480/336 кг / м2) 8 (560/392 кг / м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь крыши поверхности: 0 м 2 .

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг / м 2 .

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длины 6 метров: 0 шт.

Объем досок обрешетки: 0 м 3 .

Примерный вес досок обрешетки: 0 кг.

Дополнительная информация о калькуляторе

Онлайн-калькулятор двускатной (двухскатной) крыши поможет вам рассчитать угол ската, размер и количество стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены такие распространённые кровельные материалы, как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.

Обратите внимание! Расчёты производятся, исходя из СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009, с учётом нормативов, необходимыхся в данных документах.

Двускатная крыша (также встречаются написания «двухскатная крыша», «щипцовая крыша») – вариант крыши с двумя скатами, идущими от конька до наружных стен здания. На сегодня это самый распространённый вид крыш, благодаря простоте исполнения, невысокой себестоимости и привлекательному внешнему виду.

Стропила в конструкции такой крыши попарно опираются друг на друга и соединяются обрешёткой. Торцевые стороны сооружения с такой крышей форму треугольника и называются фронтонами (иногда – щипцами). Обычно под двускатной крышей устраивается чердак, а на фронтонах для проделываются небольшие чердачные окна.

Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация», под которым скрываются пояснения по каждому пункту.

Результаты расчетов также сопровождаются пояснениями, с вы можете ознакомиться ниже.

Также вы можете задать свой вопрос или поделиться идеями по улучшению этого калькулятора. Будем рады вашим отзывам!

Пояснения к результатам расчетов

Угол наклона крыши

Так называется угол, под которым скат и стропила наклонены к плоскости потолка. Расчеты выполнены с учетом того, что планируется строительство симметричной двускатной крыши. Вводя угол, вы не только рассчитать нужное количество материалов для данного угла, но и проверить, возможно ли построение крыши под этим углом из выбранных материалов.Уменьшить или увеличить угол можно изменить ширину основания или высоту подъёма: эти параметры жёстко взаимосвязаны.

Площадь поверхности крыши

Суммарная площадь скатов крыши, включающая площадь свесов заданной длины. Определение количества кровельного и подкровельного материала, необходимого при строительстве крыши.

Примерный вес кровельного материала

Предположительный суммарный вес кровельного материала.

Количество рулонов изоляционного материала

Требуемое количество подкровельного материала, с учётом необходимого нахлёста в 10%.В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.

Нагрузка на стропильную систему

Максимально возможная нагрузка с учетом ветровых и снеговых нагрузок, приходящаяся на стропила.

Длина стропил

Стропила измеряются от основания ската до конька крыши.

Количество стропил

Суммарное количество стропил, необходимое для стропильной системы крыши при заданном шаге.

Минимальное сечение стропил

обеспечить достаточную прочность, необходимо выбрать стропила с предложенными здесь вариантами сечений.

Количество рядов обрешётки

При заданных вами параметрах потребуется данное количество рядов обрешетки. Если вам нужно определить количество рядов для одного ската, то данное значение нужно разделить на 2.

Равномерное расстояние между досками обрешетки

Чтобы исключить перерасход и избавить себя от лишней работы по подрезке, вам нужно выбрать данное расстояние между досками обрешётки.

Объем досок обрешетки

Количество досок требуемых для обрешетки всей крыши (в кубических метрах).

Примерный вес досок обрешетки

Общий вес досок, используя при обрешетке.

Калькулятор кровли онлайн – расчет кровельного материала на калькуляторе

Сориентироваться в количестве необходимого материала для проведения кровельных работ вам поможет калькулятор кровли онлайн. Эта специальная программа работает очень быстро и не требует специальной установки или дополнительных настроек вашего компьютера. Выполнив несколько простых шагов, вы получите подробную информацию по расходу кровельных материалов в форме структурированной таблицы.

Система автоматически рассчитывает количество материалов для подкладочного ковра, металлические комплектующие, расход упаковок покрытия по основным коллекциям мягкой черепицы, необходимое количество ендового ковра, кровельных гвоздей и мастики, и количество конькового вентиляционного профиля. Устройство кровельной системы один из самых затратных этапов строительства.

Калькулятор кровли онлайн поможет вам еще на стадии проектирования здания предположить ориентировочную стоимость работ по кровле крыши.

Онлайн калькулятор расчета кровельного материала работает в несколько несложных этапов:

  • Первым шагом программа предлагает выбрать тип крыши. Основные виды кровли (односкатная, двускатная, мансардная, вальмовая) картинками с подробным описанием их основных функций.

  • Затем введите размеры по плану кровли. Предлагается два варианта ввода: с учетом угла наклона и без него. Размеры в сантиметрах вводятся в виде десятичной дроби.

  • Для достижения максимально точных показателей калькулятор расчета кровли предлагает выбрать дополнительные элементы: тип козырька над крыльцом, наличие мансардного окна или трубы.

  • На условном плане необходимо размеры элементов. Количество добавленных добавлений поочередно.

  • Нажмите кнопку «Расчет» и программа через секунду предоставит вам таблицу с результатами. При необходимости форму можно сразу вывести на печать или сохранить в формате PDF или Excel.

Калькулятор кровельного материала помогает учесть все нюансы и особенности геометрии: площадь кровли, длина карнизов и фронтонных свесов по обеим сторонам крыши, угол наклона скатов (как между собой, так и относительно основания). Расчет будет точнее, если известен угол наклона, так как расход покрытия напрямую зависит от этого показателя.

Важно! Калькулятор расчета кровли на крышу предлагает ориентировочные данные расхода материала.Точные сведения по конкретному проекту вы получить у наших менеджеров.

Открыть кровельный калькулятор >>

Если у вас возникли вопросы или предложения, вы можете, не выходя из онлайн кровельного калькулятора, написать нам на электронную почту.

Надежные производители мягкой кровли:

– Гарантированная,

– Тегола,

– Шинглас.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
