Класс прочности DIN и ГОСТ
Главная»Полезная информация» Класс прочности
Классом прочности показывается важная механическая характеристика металлических крепёжных изделий. Этим самым обозначается предел металла на разрыв. Для крепежа, что выпускается из стали углеродистой, он имеет обозначение в виде двух чисел, которые разделены между собой точкой. Одновременно указывается стандарт, с требованиями которого изготовлено крепёжное изделие. Болты, гайки, шпильки поделены на 10 классов по прочности. Число первое показывает в сто раз уменьшенное значение критичного предела на разрыв. Оно выражается обозначением Н/мм². То есть воздействие растягивающей силы на площадь сечения метиза. Например, в значении 8.8 первая цифра информирует о том, что прочностной предел равняется 800 Н/мм². Вторая восьмёрка показывает предел текучести, после которого начинаются деформационные процессы.
Для удобного подбора метизов по механическим и другим свойствам создаются специальные таблицы, в которых отражены класс прочности DIN и ГОСТ. Это даёт заказчикам крепёжного материала более оперативно оформлять заявки с указанием абсолютно точных параметров, а также по сопротивлению на силовые воздействия на разрыв, срез и так далее.
Класс прочности болтов
Прочность болтов маркируется Проверяется на разрыв и на срез. Болты тестируются… если первая цифра больше второй то болты более прочные на разрыв, но менее гибкие.
4.8 5.8 |
Изготавливаются из марок стали 10, 20. |
8.8 |
|
10.9 12.9 |
|
Болты класс прочности 5.8 по ГОСТ
ГОСТ 7798, ГОСТ 7805, ГОСТ 15589,
ГОСТ 7795, ГОСТ 7796, ГОСТ 7808
ГОСТ 7795, ГОСТ 7796, ГОСТ 7808
Болты класс прочности 5.8 по DIN
DIN 931, DIN 933
Болты класс прочности 6.8 по ГОСТ
ГОСТ 7805
Болты класс прочности 6. 8 по ГОСТ
DIN 931, DIN 933
Болты класс прочности 8.8 по ГОСТ
ГОСТ 7798, ГОСТ 7805, ГОСТ 7808, ГОСТ 22353-77, ГОСТ 7795, ГОСТ 7796
Болты класс прочности 8.8 по ГОСТ
DIN 931, DIN 933
Болты класс прочности 10.9, 11.0 ХЛ, по ГОСТ
ГОСТ Р52644, ГОСТ 22353
Болты класс прочности 10.9 по DIN
DIN 931, DIN 933
Класс прочности гаек
Внимание! Класс прочности гаек маркируется только начиная с 8 класса прочности!
Гайки класс прочности 5.8 по ГОСТ
Гайка ГОСТ 5915, ГОСТ 5927, ГОСТ 15526 (класс прочности 6.0)
Гайки класс прочности 5.8 по DIN
DIN934
Гайки класс прочности 8.8 по ГОСТ
ГОСТ 5915, ГОСТ 5927
Гайки класс прочности 8.0 по DIN
DIN 934
Гайки класс прочности 10.9, 11.0 ХЛ по ГОСТ
ГОСТ Р52645-2006, ГОСТ 22354-77
Класс прочности шайб
У шайб класса прочности не бывает. Твердость шайб измеряется единицами HV. У обычной шайбы DIN 125 твердость по нормативу составляет 140 HV. У высокопрочной шайбы EN 14399твердость 300 HV.
Вы можете заказать и купить крепёж оптом по договорным ценам в Торговом Доме Нева.
Классы прочности крепежа | Роскрепеж
1 апреля 2014
Крепёжные изделия, такие как болты, винты, шпильки и гайки, различаются не только по видам и размерам, но и по способности нести нагрузку. То есть, два болта одинакового размера, с одинаковой резьбой, могут иметь разную прочность.
Так что же такое «класс прочности» и что он обозначает?
Система обозначений
Классов прочности всего одиннадцать. Обозначаются они двумя числами, разделёнными точкой:
3.6 4.6 4.8 5.6 5.8 6.6 6.8 8.8 9.8 10.9 12.9
Болты, шпильки и винты производят из различных углеродистых сталей. В зависимости от марки стали получают определенный класс прочности. Хотя иногда можно из одной марки стали произвести крепеж различных классов прочности, используя при этом разные способы обработки заготовки или дополнительную термическую обработку – закалку.
Например, из Стали 35 можно изготовить крепеж нескольких классов прочности: класса прочности 5.6 получают методом точения на токарном и фрезерном станке: классы 6.6 и 6.8 получают при производстве методом объёмной штамповки на прессе; а класс 8.8 – если полученные перечисленными способами болты подвергнуть термической обработке – закалке. Крепеж класса прочности 8.8 и выше получают только с после термической обработки изделия.
Первая цифра (перед точкой) отражает предельную нагрузку, при которой болт (или шпилька) разорвётся. Цифра обозначает 1/100 часть номинального временного сопротивления – это предел прочности на разрыв, измеряется в МПа (мегапаскалях) или Н/мм² (ньютонах на миллиметр квадратный). Также первая цифра маркировки класса прочности обозначает ≈1/10 часть номинального временного сопротивления, если предел прочности на разрыв измеряется в кгс/мм² (килограммах-силах на миллиметр квадратный).
Т.е. для определения предела прочности в Мегапаскалях нужно первую цифру умножить на 100, в килограммсила/мм2 – умножить на 10.Вторая цифра говорит о нагрузке, при которой болт необратимо деформируется (вытянется резьбовая часть, либо сомнутся витки) – это предел текучести. Цифра обозначает 1/10 часть отношения предела текучести к пределу прочности на разрыв. Таким образом для шпильки класса прочности 10.9 второе число означает, что у шпильки минимальный предел текучести будет равен 90% от значения предела прочности на растяжение, то есть будет равен: (10×100)×(9×0,1)=1000×0,9=900 МПа (или Н/мм²; или ≈90 кгс/мм²). Для простого расчета предела текучести нужно перемножить цифры класса прочности и умножить полученный результат на 10. Т.е. для класса прочности 8,8 получаем 8х8х10 = 640Мпа (или 64 кгс/мм2).
Предел текучести – величина нагрузки, при превышении которой наступает невосстанавливаемая деформация или изгиб.
Например, попробуйте согнуть “от руки” обычную стальную вилку или кусок металлической проволоки. Как только она начнет деформироваться, это будет означать, что вы превысили предел текучести ee материала или предел упругости при изгибе. Поскольку вилка не сломалась, а только погнулась, то предел ее прочности больше предела текучести. Напротив, нож скорее всего сломается при определенном усилии. Его предел прочности равен пределу текучести. В этом случае говорят, что ножи “хрупкие”.
Значит, чтобы сравнить болты по прочности на разрыв, нужно смотреть на цифру перед точкой, а чтобы сравнить их по прочности на растяжение/ смятие, нужно смотреть на произведение двух цифр.
Значение предела текучести – это максимально допустимая рабочая нагрузка болта, винта или шпильки, при превышении которой происходит невосстанавливаемая деформация. При расчётах нагрузки на болты, винты или шпильки используют 1/2 или 1/3 от предела текучести, то есть, с двукратным или трёхкратным запасом прочности соответственно.
Всё вышесказанное относится к болтам, винтам и шпилькам. Гайки же имеют всего семь классов прочности, которые обозначаются одним числом: 4 5 6 8 9 10 12. Это число обозначает 1/100 часть предела прочности болта, с которым в паре должна компоноваться гайка в резьбовом соединении. Такое сочетание болта и гайки называется рекомендуемым и позволяет равномерно распределить нагрузку в резьбовом соединении.
Например, гайка класса прочности 8 должна компоноваться с болтом, у которого предел прочности не менее, чем:
8 х 100 = 800 МПа (или 800 Н/мм²; или ≈80 кгс/мм²)
Следовательно, можно использовать болты классов прочности 8.8; 9.8; 10.9; 12.9 – оптимальной будет пара с болтом класса прочности 8.8.
Правило подбора гаек к болтам заключается в сохранении целостности резьбы гайки, навинченной на болт, при приложении пробной испытательной нагрузки – попросту говоря, при испытаниях гайку не должно “сорвать” от испытательной нагрузки для выбранного болта.
Обычно гайки более высоких классов прочности можно заменить на гайки более низких классов прочности. Такая замена рекомендуется для соединений “болт + гайка”, напряжение в которых будет выше предела текучести, или напряжения от пробной нагрузки болта.
Нанесение обозначений классов прочности на крепёжные изделия
Маркировке подлежат:
Маркировка болтов и винтов
Чаще всего болты маркируются на торцевой поверхности головки, под клеймом завода-изготовителя. Цифры могут быть выпуклыми либо углублёнными. Иногда точку между цифрами не ставят, например 10.9 пишется как 109. Если обозначение подчёркнуто (вот так: 10.9 или 109 ), это означает, что болт изготовлен из низкоуглеродистой мартенситной стали. Некоторые заводы маркируют болты специальными символами – точкой и штрихом (циферблатная маркировка). Точка служит для ориентира и располагается на «12 часов», а положение одинарного или двойного штриха указывает на класс прочности: Если маркировка отсутствует, то болт имеет класс прочности 6. 8 или ниже.
Маркировка шпилек
Как правило, шпильки маркируются на торце специальным углублённым знаком, который соответствует классу прочности:
Знак ● + ■ ▲
Класс прочности 8.8 9.8 10.9 12.9
Маркировка гаек
На гайки обычно знаки маркировки наносятся на торец аналогично болтам и винтам.
Следует иметь в виду, что данная статья имеет ознакомительный характер и не является официальным информационным документом. Более подробную и точную информацию можно получить в следующих стандартах:
ГОСТ 1759.0-87 Болты, винты, шпильки и гайки. Технические условия.
ГОСТ 1759.4-87 Болты, винты и шпильки. Механические свойства и методы испытания.
ГОСТ Р 52628-2006 Гайки. Механические свойства и методы испытаний.
Возврат к списку
Характеристики и преимущества высокопрочного крепежа
Высокопрочные болты, винты и шпильки при небольших габаритах способны обеспечить разъемное соединение, не уступающее по прочности сварному и превосходящее заклепочное. Интенсивно эксплуатируемая техника или массивные строительные металлоконструкции требуют применения именно высокопрочного крепежа. Стремление снизить расходы и использовать в ответственных узлах крепления низкопрочные детали может привести к быстрому разрушению конструкций или выходу из строя механизмов.
Перед внедрением высокопрочного крепежа в той или иной проект проектировщики производят точный расчет болтовых соединений с учетом силовой нагрузки на метизы и их прочностных характеристик. К сожалению, в отечественной промышленности объем использования высокопрочных крепежных изделий меньше, чем в развитых зарубежных странах. Это связано с отсутствием достаточной информации о преимуществах и эффективности их применения, а также технической литературы и справочных данных для их практического использования.
Создание долговечной выносливой техники также невозможно без особо прочного крепежа. К сожалению, но факт, что наши автомобили часто не выдерживают даже гарантийного срока эксплуатации из-за крепежных деталей низкой прочности, чего не скажешь об автомобильном парке немецкого, японского, французского, американского производства. Но ситуация в нашей стране постепенно налаживается не только за счет импорта высокопрочного крепежа, но и из-за того, что многие отечественные метизные заводы налаживают его выпуск по российским и европейским стандартам.
В чем отличие высокопрочного крепежа от обычного?
Главное отличие от метизов общего назначения заключается в особых физико-механических свойствах высокопрочного крепежа, которые дают ему возможность воспринимать более тяжелую нагрузку. К примеру, болт высокого класса прочности 12.9 разорвется при нагрузке 1200 Н/мм², а аналогичный по диаметру низкого класса 4.8 – при 420 Н/мм², то есть при нагрузке в 2.7 раза меньшей.
Высокопрочный винт ISO 7380-1 класса прочности 10.9
Помимо колоссальной стойкости к повышенным нагрузкам, крепеж высокого класса прочности дает еще целый ряд преимуществ:
- Снижение металлоемкости изделий и конструкций, при одновременном сохранении надежности крепежных узлов. Это достигается путем использования меньших по размеру винтов, но рассчитанных на более высокие нагрузки.
- Использование шпилек меньшего диаметра влечет за собой уменьшение диаметра монтажных отверстий и, как следствие, повышение прочности металлоконструкций, фланцевых соединений. Кроме того, замена обычных метизов на более прочные позволяет сократить количество точек крепления, снизив тем самым затраты на крепеж.
- Возможность применения в различных климатических условиях. Высокопрочные болты северного исполнения могут эксплуатироваться в условиях сурового климата до -60°С (маркировка «ХЛ») или средних холодных температур до -40°С (маркировка «У»).
- Способность воспринимать постоянные, переменные и особые нагрузки (подвижные, вибрационные, динамические, сейсмические).
- Возможность применения в конструкциях, эксплуатируемых в слабо-, средне-, сильноагрессивных средах с использованием защитных металлических или лакокрасочных покрытий.
- Создание сдвигоустойчивых соединений. В обычном болтовом соединении при нагрузке на сдвиг происходит смещение соединяемых элементов, равное величине зазора между шпилькой и стенкой отверстия. Высокопрочный болткомплект позволяет стянуть элементы с большим усилием, благодаря чему между ними возникает трение, исключающее сдвиг. Такое соединение называется фрикционным.
- Соединения на болтах снижают трудоемкость монтажа, позволяют вести сборку силами рабочих невысокой квалификации, автоматизировать, механизировать сборочный процесс.
- Применение высокопрочных болтовых соединений при монтаже металлоконструкций позволяет использовать элементы из трудносвариваемых сталей повышенной прочности.
- Возможность визуального контроля целостности монтажного соединения на болтах, тогда как в сварных швах могут быть скрытые дефекты.
Сегодня при возведении металлоконструкций на смену заклепкам пришли высокопрочные болткомплекты, которые более выносливы переменным нагрузкам за счет равномерного распределения напряжения по сечению болтового соединения. К тому же в отличие от заклепок они могут быть легко заменены в случае износа, дают возможность сборки/разборки конструкции, могут использоваться многократно, что облегчают ремонт оборудования.
Высокие классы прочности и их расшифровка
Согласно международной классификации резьбовых метизов, к высокопрочным болтам, винтам, шпилькам относятся изделия, имеющие цифровую маркировку классов прочности 8.8, 9.8, 10.9, 12.9, а к сверхпрочным – 14.9. Это важнейшая из характеристик, которая обязательно учитывается в любом проекте. Чем выше эти значения, тем прочнее, выносливее, качественнее и соответственно дороже метиз.
Первая цифра указывает на предельную нагрузку на растяжение, при которой крепеж разорвется. Эта величина называется пределом прочности на разрыв, определяется как одна сотая от номинального временного сопротивления, выражается в МПа или Н/мм².
Например, для болта 10.9 она равняется: 10 / 0,01 = 1000 МПа (Н/мм²).
Вторая цифра говорит нам о напряжении, при котором крепеж необратимо деформируется при изгибе, а называется этот параметр – предел текучести. Определяется умножением первой цифры на вторую и на 10.
Например, для того же болта 10.9 он равен: 10х9х10 = 900 МПа (Н/мм²).
При расчете соединения для заданной нагрузки значение предела текучести умножают на коэффициент 1/2 или 1/3 для обеспечения 2-х или 3-кратного прочностного запаса.
Марки сталей и особенности изготовления крепежа высокой прочностиКрепежные изделия классов от 8.8 до 14.9, включая болты для автомобильной промышленности, производятся из конструкционных среднеуглеродистых сталей, легированных упрочняющими добавками. Эксплуатационные свойства крепежа определяются двумя факторами:
Самые популярные марки: 35, 40, 40Х Селект, 38ХА, 30ХГСА, 35ХГСА, 40ХН2МА, 38ХГНМ. Реже используют слаболегированные борсодержащие стали марок 12Г1Р, 20Г2Р, 30-35Г1Р. Стали, легированные бором, обладают благоприятным сочетанием прочностных и пластических свойств, но из-за некоторых технологических трудностей при их выплавке, их внедрение в метизное производство сдерживается.
Исходное сырье поступает на производство в виде стержней или проволоки. Болты формируют методом холодной штамповки под давлением на высадочных автоматах, затем на них наносят резьбу на накатных автоматах. Для придания готовым изделиям высоких прочностных характеристик, эксплуатационной надежности и устранения хрупкости их подвергают термическому упрочнению путем нагревания в закалочной печи и последующему отпуску (охлаждению).
Таблица 1. Марки сталей, рекомендованные для изготовления болтов, винтов, шпилек высоких классов прочности.
Класс прочности | 8. 8 | 10.9 | 12.9 |
Марка стали | Ст.35, Ст.35Х, Ст.38ХА, Ст.40Х, Ст.20Г2Р | Ст.35Х, Ст.38ХА, Ст.45Г, Ст.40Г2, СТ.40Х, Ст.40Х Селект Ст.30ХГСА, Ст.35ХГСА | Ст.30ХГСА, Ст.35ХГСА, Ст.40ХНМА |
Граница прочности, МПа | 800…830 | 1000…1040 | 1200…1220 |
Граница текучести, МПа | 640…660 | 900…940 | 1080…1100 |
Твердость по Бринеллю, НВ | 242. ..318 | 304…361 | 366…414 |
Стандарты ГОСТ и DIN на высокопрочный крепеж
Сегодня “высокопрочка” поступает на рынок от отечественных, европейских и азиатских производителей. И если качество китайского крепежа вызывает недоверие у потребителей, то российский и европейский продукт пользуется большим спросом. Во многих зарубежных нормативах DIN, EN прописано использование болткомплектов (болт, гайка, шайба в сборе) от одного производителя. В наших документах нет таких правил. Нет в них и требований по виду защитного покрытия, тогда как европейские метизы оцинковываются, как правило, горячим методом.
Таблица 2. Стандарты на высокопрочный крепеж в России и Европе.
Национальные стандарты РФ | Европейские стандарты |
ГОСТ Р 52643-2006 Общие технические условия | DIN EN 14399-1:2006 Общие требования |
ГОСТ Р 52644-2006 (ИСО 7411:1987) Болты | DIN EN 14399-2:2006 Проверка пригодности к предварительным натяжениям |
ГОСТ Р 52645-2006 (ИСО 4775:1984) Гайки | DIN EN 14399-4:2006 Гарнитуры из болтов и гаек. Система HV |
ГОСТ Р 52646-2006 (ИСО 7415:1984) Шайбы | DIN EN 14399-5:2006 Шайбы |
DIN EN 14399-6:2006 Шайбы с фаской |
Основные виды высокопрочных болтов, винтов и шпилек, используемые в России строительными компаниями и машиностроительными предприятиями:
- ГОСТ 52644, ГОСТ 22353, DIN 6914, ISO 7412
Перечисленные стандарты распространяются на шестигранные болты высокой прочности (БВП), разработанные для использования при монтаже строительных металлоконструкций из стали, а также в мостостроении и тяжелом машиностроении для создания высоконагруженных соединений. Размерный ряд ограничен диаметрами М16 – М48. Выпускаются в климатическом исполнении «У» и «ХЛ»
- ГОСТ 7798, ГОСТ 7805, DIN 933, DIN 931, ISO 4014, ISO 4017
Стандарты на БВП с нормальной шестигранной головкой, полной и неполной резьбой, используемые для скрепления деталей и элементов конструкций в автомобилестроении, других производственных и строительных областях. Имеют широкий диапазон диаметров от М3 до М64. Выпускаются без покрытия или оцинкованными разными способами (гальваническим, термодиффузионным, горячим). Аналоги с мелкой резьбой – DIN 960, DIN 961.
- DIN 912, DIN 6912, ГОСТ 11738, ISO 4762
По данным стандартам изготавливаются винты с внутренним шестигранником и головкой в форме цилиндра, которые используются в самых разных отраслях промышленности. Винты DIN, ISO имеют более длинный перечень размеров, выпускаются только в высоких классах прочности 8.8, 10.9, 12.9, тогда как ГОСТ допускает их изготовление и низких классов, но ограниченного диаметра от М3 до М36.
- DIN 444, ГОСТ 3033-79
Настоящие стандарты описывают требования к откидным винтам (болтам) с ушком и метрической резьбой диаметром от М5 до М36, которые применяются в станочных приспособлениях, в качестве детали соединения в машиностроении или совместно со строительными анкерами с внутренней резьбой.
- DIN 975, DIN 976
Данные стандарты регламентируют размеры, длину, шаг и тип резьбы резьбовых шпилек (штанг). К высокопрочным относят шпильки с границей прочности 800…1200 Нм. Они имеют фиксированную длину 1000 или 2000 мм, диаметр от М4 до М48. Применяются в машиностроении, строительной отрасли, при монтаже кабельно-трубных эстакад.
Все вышеперечисленные метизы изготавливаются в черном исполнении (под покраску) и оцинкованном различными способами.
Усилие затяжки высокопрочных болтов
При установке БВП следует учитывать характер монтажного соединения: сдвигоустойчивое (фрикционное) или с несущими болтами. В первом случае соединение затягивается до требуемой (проектной) величины динамометрическими ключами для обеспечения сил трения между соединяемыми элементами. Момент затяжки – это усилие, приложенное к гайке или головке винта и создающее в теле метиза контролируемое усилие натяжения. Расчетные значения момента закручивания и усилия предварительной затяжки болтов сведены в специальные справочные таблицы.
Таблица 3. Нормы затяжки болтов (коэффициент трения 0,14)
Диаметр резьбы, мм | Шаг резьбы, Р | Площадь сечения As, мм | Усилие предварительной затяжки Q, кН | Крутящий момент Мкр, кН | ||||
8.8 | 10.9 | 12.9 | 8.8 | 10.9 | 12.9 | |||
М4 | 0,7 | 8,78 | 4,3 | 6,3 | 7,4 | 3,3 | 4,8 | 5,6 |
М5 | 0,8 | 14,2 | 7 | 10,3 | 12 | 6,5 | 9,5 | 11,2 |
М6 | 1 | 20,1 | 9,9 | 14,5 | 17 | 11,3 | 16,5 | 19,3 |
М8 | 1,25 | 36,6 | 8,1 | 26,6 | 31,1 | 27,3 | 40,1 | 46,9 |
М10 | 1,5 | 58 | 28,8 | 42,2 | 49,4 | 54 | 79 | 93 |
М12 | 1,75 | 84,3 | 41,9 | 61,5 | 72 | 93 | 137 | 160 |
М14 | 2 | 115 | 57,5 | 84,4 | 98,8 | 148 | 218 | 155 |
М16 | 2 | 157 | 78,8 | 115,7 | 135,4 | 230 | 338 | 395 |
М18 | 2,5 | 193 | 99 | 141 | 165 | 329 | 469 | 549 |
М20 | 2,5 | 245 | 127 | 181 | 212 | 464 | 661 | 773 |
М22 | 2,5 | 303 | 158 | 225 | 264 | 634 | 904 | 1057 |
М24 | 3 | 353 | 183 | 260 | 305 | 798 | 1136 | 1329 |
М27 | 3 | 459 | 240 | 342 | 400 | 1176 | 1674 | 1959 |
М30 | 3,5 | 561 | 292 | 416 | 487 | 1597 | 2274 | 2662 |
М33 | 3,5 | 694 | 363 | 517 | 605 | 2161 | 3078 | 3601 |
М36 | 4 | 817 | 427 | 608 | 711 | 2778 | 3957 | 4631 |
М39 | 4 | 976 | 512 | 729 | 853 | 3597 | 5123 | 5994 |

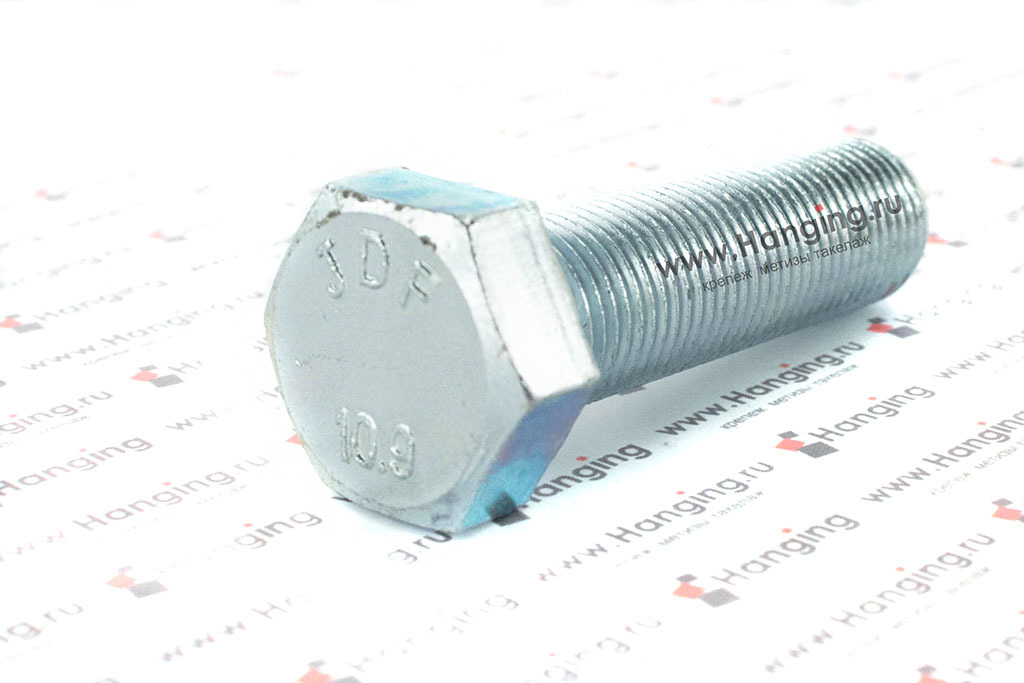

Где и как маркируется прочность на изделии?
Маркировка высокопрочных болтов
Требования к обозначению прочности болтов, винтов, шпилек прописаны в ГОСТ 1759. 0-87 (для диаметров до 48 мм) и ГОСТ 18126-94 (для диаметров от 48 мм). Знаки маркировки хорошо читаются на метизах, поэтому потребитель может легко определить класс прочности крепежа, с которым имеет дело.
Болты с шестигранными головками, винты с цилиндрическими головками под внутренний шестигранник и резьбовые шпильки маркируются по прочности цифровым кодом 8.8, 10.9, 12.9, 14.9 (с разделительной точкой или без нее), а шестигранные гайки – 9, 10, 12, 14. Это нестираемые выпуклые или углубленные клейма, нанесенные на головку болтов сбоку или сверху.
Маркировка классов прочности на крепеже малых диаметров может выполняться по системе циферблата.
Таблица 4. Циферблатная маркировка прочности болтов
Классы прочности шпилек отображаются, как правило, на их торцевой поверхности. Если шпилька имеет неполную резьбу, то цифровой код может быть нанесен на ее гладкую часть. Для шпилек также может применяться маркировка цветом (желтый для класса 8. 8, белый для 10.9) или условными обозначением, нанесенным на торец:
Маркировка высокопрочных шпилек
Критерии выбора высокопрочного крепежа
- Тип, размер и класс прочности крепежных изделий должен соответствовать проектной документации.
- Замену одних деталей крепления на другие вправе производить только специалист после проведения соответствующих нормативных расчетов.
- Крепежные изделия должны быть равны или превышать по прочности материал конструкции.
- Несущая способность БВП должна соответствовать поставленной задаче, а антикоррозийная защита соответствовать эксплуатационным условиям.
- Необходимо учитывать совместимость металла конструкции и метиза во избежание гальванической коррозии.
- Не стоит покупать высокопрочные метизы у поставщиков с сомнительной репутацией.
- Перед покупкой желательно провести визуальный контроль для выявления возможных дефектов.
Высокопрочные болты, винты и шпильки – это особый вид метизов, на которые возлагается большая ответственность за надежность и долговечность автомобилей, станков, грузоподъемной техники, мостов, эстакад, портовых сооружений, спортивных арен, других масштабных строительных объектов. Компания «Крепком» сотрудничает только с ответственными производителями, на предприятиях которых исследуется состав поступающего сырья, а каждая партия готового крепежа проходит испытания, установленные действующими стандартами. Кроме того, в собственной лаборатории «Крепком» осуществляется входной контроль поступающей продукции на соответствие стандартным прочностным показателям.
Высокопрочка Обновлено: 29.09.2020 13:57:13
Шпилька резьбовая DIN 975 класса прочности 8.8.
Шпилька резьбовая по стандарту DIN 975 класса прочности 8.8 применяется для соединения элементов конструкций при помощи шайб и гаек, удлинения резьбовых соединений соединительными гайками. Также может применяться совместно с химическими анкерами.
Шпилька класса прочности 8.8 имеет угол резьбы 60 градусов.
Особенность резьбовой штанги (шпильки) кл. пр. 8.8 — на торцах имеет желтый окрас.
- Материал шпильки: углеродистая сталь.
- Покрытие: электрооцинкованное.
Резьбовые шпильки соответствуют стандартам DIN 975 и DIN 976.
