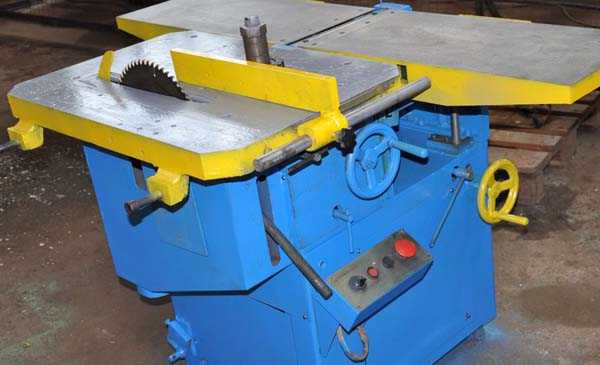

Д-400 Станок деревообрабатывающий комбинированныйСхемы, описание, характеристики
Производителем деревообрабатывающего комбинированного станка Д-400 является компания Техснаб, ООО, г. Иваново. Адрес сайта: http://tehsnabstanki.ru
Компания “Техснаб” занимается разработкой и выпуском деревообрабатывающих станков с 1992 года.
Деревообрабатывающие станки Компании Техснаб
Д-400 станок деревообрабатывающий комбинированный. Назначение, область применения
Деревообрабатывающий комбинированный станок предназначен для комплексной обработки столярных изделий и несложной мебели пилением, строганием (фугованием), фрезерованием с ручной подачей заготовки на предприятиях средней мощности.
При соответствующей наладке на станке можно выполнять следующие виды обработки:
- строгание (фугование) по плоскости до 410 мм по ширине и до 4,3 мм в глубину за один проход;
- строгание по ребрам (кромке) под углом от 0 до 45°;
- рейсмусование одностороннее досок, брусьев с механической подачей до 320 мм по ширине и до 4,3 мм в глубину;
- сверление, изготовление продольных и поперечных пазов концевыми фрезами на сверлильно-пазовальном приспособлении.
- распиловку вдоль и поперек волокон доски толщиной до 80 мм при скорости подачи заготовки до 1,5 м/мин;
- распиловку вдоль волокон под углом от 0 до 45° с помощью линейки;
- распиловку плит, досок поперек волокон (торцевание) прямо и под углом с помощью торцовочной каретки;
- фрезерование фасонными фрезами до Ø180 мм;
- зарезание шипов фасонными фрезами с помощью каретки;
- криволинейное фрезерование фасонными фрезами по шаблону (копировальное устройство по заказу).
Строгальный шпиндель (ножевой вал):
Пильный шпиндель:
Фрезерный вертикальный шпиндель:
Особенности конструкции многофункционального станка Д-400
- Жесткая станина и литые чугунные столы снижают вибрацию и обеспечивают высокую точность обработки длительное время
- Привод пильного, строгального и фрезерного шпинделей индивидуальный от 3-х электродвигателей
- Высокое качество фрезерования обеспечивается вертикальным высокооборотным шпинделем и системой прижимов (по заказу)
- Для зарезания шипов и пиления поперек волокон и под углом служит торцовочная каретка
- Пильный и фрезерный валы имеют возможность вертикального перемещения и при работе одного другой убирается в крайнее нижнее положение и отверстие заглушается
- Рейсмусование с автоподачей через два приводных вала, при этом фуговальные столы откидываются, открывая удобный доступ к рейсмусовому столу
- Сверлильно-пазовальный стол обеспечивает перемещения: в горизонтальной плоскостм в любом направлении с помощью системы рычагов и вертикально – винтом с маховичком и ручкой
- Для безопасной работы станок оборудован защитными устройствами и ограждениями: защитные кожуха имеют патрубки для присоединения стружкоотсосов
- Станок укомплектован эксцентриковыми прижимами, направляющими.
- На станке имеется возможность производить заточку режущего инструмента (сверл, резцов и пр.), а также плоских ножей с пряморежущей кромкой для фуганков и цилиндрических сборных фрез.
Условия эксплуатации – на открытых площадках, под навесом, в закрытых помещениях, кроме жилых помещений.
Станки должны эксплуатироваться в следующих условиях:
- Высота над уровнем моря – до 1000 м;
- Нормальное эксплуатационное значение атмосферного давления: 865…1065 ГПа (650—800 мм рт. ст.)
- Нормальные значения температуры воздуха при эксплуатации станка: +10°С … +25°С
- Рекомендуемая температура воздуха +17°С … +23°С
- Рекомендуемая относительная влажность воздуха не более 75% при 20 ºС
- Допускается влажность воздуха до 85% при +25 “С и при более низких температурах, но без конденсации влаги.
- Исполнение по степени защиты от влаги – незащищенное
Комплект поставки к станку Д-400
Станок в сборе
Ящик Д300.052
Комплектность:
- Шипорезная каретка (в сборе)
- Зажим сверлильный (в сборе)
- Уголок
- Ножи строгальные (установлены на станке)
- Пила дисковая 315х32 z=48 (поставляется за доп. плату)
- Кожух пилы с секторами
- Комплект опор (поставляется за дополнительную плату)
- Вставка на круглопильное устройство
- Упор круглопильного устройства
- Кожух фрезерного устройства
- Зажим кожуха фрезерного устройства
- Кольцо и лист фрезерного устройства
- Стопор фрезерного устройства (установлен на станке)
- Направляющая строгального устройства (в сборе)
- Защита строгального устройства (в сборе)
- Устройство сверлильное (в сборе)
- Винты крепления сверлильного устройства
- Руководство по эксплуатации
Дополнительные приспособления к станку Д-400

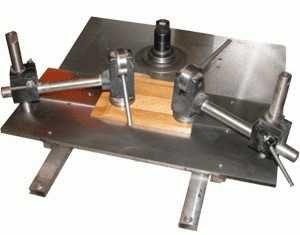

- Д300К1 – Быстросъемная копировальная приставка для криволинейного фрезерования;

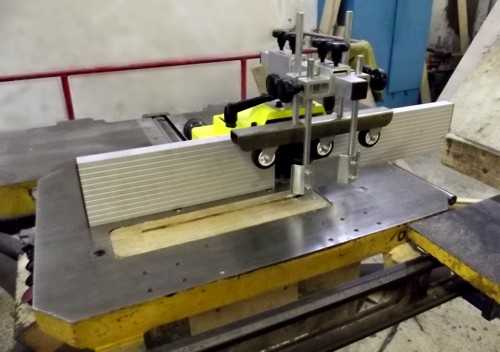

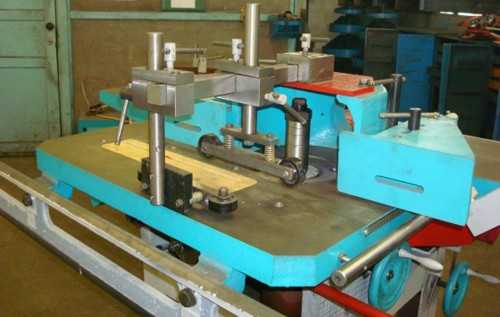

- Д300ФШ – Приспособление фрезерное прижимное. Применяется для увеличения производительности фрезерного узла;
- автоподатчик – Автоматическое подающее устройство;
- ДС2200 – Аспирационная система (стружкоотсос).
Деревообрабатывающие станки Компании Техснаб
- Д300 – базовый станок. Ширина фугования (рейсмусования): 310мм. Масса станка: 650 кг.
- Д-400 – базовый станок. Максимальная ширина фугования (рейсмусования): 410мм. Масса станка: 780 кг.
- Д300/260 – станок без вертикального фрезерного шпинделя. Ширина фугования (рейсмусования): 300мм
- Д250 – станок делится на 2 независимых станка: Фуганок и рейсмусовый узел
- Д300ФР – в состав оборудования не входят устройства: — фрезерное, круглопильное, шипорезное, сверлильно-пазовальное
- Д-400ФР – в состав оборудования не входят устройства: — фрезерное, круглопильное, шипорезное, сверлильно-пазовальное
- Д300 Ф1300 – станок делится на 2 независимых станка. Восемь функций
- Д300 Ф2000 – станок делится на 2 независимых станка. Восемь функций
- Д300 Ф2600 – станок делится на 2 независимых станка. Восемь функций

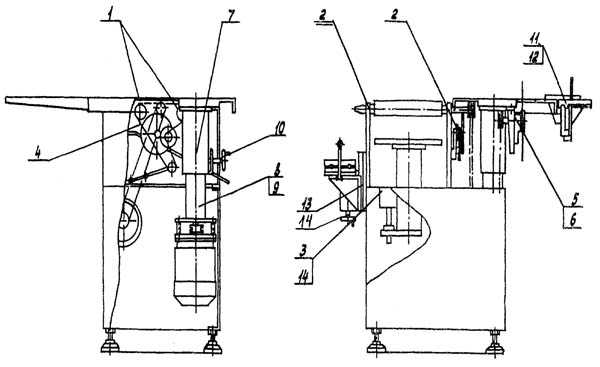

Д-400 Общий вид комбинированного станка
Состав комбинированного станка Д-400
- Станина Д300.101.051
- Рейсмус Д300.200.001
- Устройство круглопильное Д300.401.001
- Устройство фрезерное Д300.402.001
- Устройство шипорезное Д300.403.001
- Устройство сверлильное Д300.405.001
Кинематическая схема комбинированного станка Д-400
Кинематическая схема комбинированного станка Д-400. Смотреть в увеличенном масштабе
Устройство комбинированного станка Д-400
Станина (Д-400.101.051) рис. 1.1. поз. 1.
Станина представляет собой сварную конструкцию, являющуюся базой для установки круглопильного, рейсмусового, строгального, фрезерного и сверлильного устройств. Станина монтируется на ровной жесткой плоскости и не требует специального фундамента. Выставка станины осуществляется по уровню в продольном и поперечном направлениях регулировкой опор. Конструкция станины предусматривает возможность установки станка на виброопоры.
Сборочная группа «Рейсмус» (Д300.200.001) рис. 1.1. поз. 3
В сборочную группу «Рейсмус» входят:
- устройство рейсмусовое (Д300.201.001)
- устройство строгальное (Д300.202.001)
Устройство рейсмусовое (Д300.201.001)
Устройство рейсмусовое состоит из ножевого вала, механизма подачи, которые монтируются на двух чугунных щеках, установленных на станину, подъемный стол монтируется непосредственно на станине. На щеках также устанавливается устройство, препятствующее выбросу обрабатываемой заготовки в сторону работающего.
Ножевой вал является режущим органом устройства и представляет собой стальной цилиндр с укрепленными в его пазах тремя строгальными ножами. Закрепление ножей осуществляется посредством зажимных болтов и клиньев, прижимающих ножи к опорным плоскостям вала. Нижняя кромка ножей опирается на пружины, что облегчает их выставку и регулировку. Ножевой вал вращается в двух шарикоподшипниках. Крутящий момент на ножевой вал передается от электродвигателя, установленного в пазах боковой стенки станины, посредством клиноременной передачи.
Натяжение ремня осуществляется вертикальным перемещением электродвигателя в пазах.
Подъемный стол монтируется в корпусе и устанавливается непосредственно на станине. Подъем осуществляется с помощью штурвала.
Механизм подачи заготовки состоит из двух валов (подающего рифленого и принимающего гладкого), которые приводятся во вращение с помощью понижающей зубчато-цепной передачи. Отбор мощности на механическую подачу производится от ножевого вала с помощью фрикциона (подпружиненное обрезиненное колесо), установленного на одном из валов зубчато-цепной передачи. Натяжение цепи осуществляется подпружиненной звездочкой.
Противовыбрасывающее устройство (упоры) смонтировано на одной из связей чугунных щек. Для установки подъемного стола по высоте на нужный размер обработки служит линейка с указателем.
Во время работы на строгальном устройстве механизм подачи заготовки должен быть отключен с помощью фиксируемого рычага.
Регулировка и наладка рейсмусового устройства
Ножи необходимо устанавливать так, чтобы они выступали на 1,5 мм за габариты ножевого вала. При установке контролировать равномерную выставку ножей по всей длине вала.
Затяжку болтов, удерживающих ножи, начинать от середины клина. Перед началом работы обязательно проверить надежность крепления ножей. Включив фуговальное устройство, убедиться в нормальной его работе, правильном направлении вращения. Необходимо следить за работой подшипников ножевого вала. В случае повышения температуры необходимо демонтировать подшипники, промыть и заменить смазку.
Регулярно следить за натяжением цепи механизма подачи заготовки и состоянием резинового покрытия приводного колеса фрикциона.
Примечание: при работе на рейсмусовом устройстве фуговальные столы могут быть повернуты на кронштейнах при наличии защитного кожуха ножевого вала.
Устройство строгальное (Д300.202.001) рис. 1.1. поз. 7
Устройство строгальное состоит из ножевого вала, подающего (переднего) и приемного (заднего) фуговальных столов, направляющей линейки и защиты ножевого вала. Столы смонтированы на верхних гранях щек рейсмусового устройства. Столы имеют регулировку по высоте, что обеспечивает снятие с обрабатываемого материала стружки различной толщины. Задний стол выставляется заподлицо с верхней точкой траектории движения ножей ножевого вала с помощью линейки и в процессе работы регулировке не подлежит.
Передний стол переставляется в зависимости от требуемой толщины снятия стружки. Подъем столов осуществляется за счет перемещения по резьбе осей, жестко связанных со столами.
Направляющая линейка служит для направления обрабатываемого материала и для строгания кромок под определенным углом (максимальный угол 45°). Линейка фиксируется зажимом. Ограждение ножевого вала регулируемое на ширину обрабатываемого материала. Электропривод единый для рейсмусового ,и строгальных устройств.
Регулировка и наладка строгального устройства
Следить за состоянием поверхностей столов. Задиры, выбоины необходимо устранить. Следить за надежностью крепежных элементов направляющей линейки. Остальные требования по регулировке и наладке строгального устройства аналогично п. 6.2.3. «Регулировка и наладка рейсмусового устройства».
Устройство круглопильное (Д300.401.001) рис. 1.1. поз. 2.
Устройство круглопильное применяется для продольной, поперечной и распиловки материала «под углом».
Приспособление состоит из рабочего стола, направляющей линейки, вращающегося шпинделя с дисковой пилой.
Корпус шпинделя имеет возможность перемещаться по направляющим литого кронштейна, на котором жестко закреплен стол, а сам кронштейн крепится к станине.
На шпинделе с одного конца установлена дисковая пила, которая закреплена между фланцев с помощью гайки, на другом конце шпинделя установлен шкив, на который с помощью клинового ремня передается крутящий момент с электродвигателя.
Электродвигатель закреплен на маятниковой опоре, которая смонтирована на боковой стенке станины. Натяжение ремня производится с помощью перемещения маятниковой опоры.
Высота пропила регулируется с помощью рычага путем перемещения корпуса шпинделя по направляющим кронштейна и фиксации в нужном положении.
Направляющая линейка, установленная на столе, имеет возможность, перемещаться для регулирования ширины отпила. Для отсчета ширины отпила на торце стола, установлена линейка.
Для поперечной распиловки и распиловки под углом используется шипорезная каретка, перемещающаяся по направляющим параллельно плоскости пилы. На каретке установлен упорный уголок для базирования заготовки. Для распиловки под углом уголок разворачивается и фиксируется в нужном положении.
Направление вращения пилы – на работающего.
Дисковая пила закрыта сварным стальным ограждением с устройством, препятствующим выбросу обрабатываемой заготовки в сторону работающего.
Сзади дисковой пилы установлен расклинивающий нож.
В нижней части кожуха имеется патрубок для подсоединения отсасывающего устройства удаления стружки.
Регулировка и наладка круглопильного устройства
Дисковую пилу установить на вал и надежно поджать гайкой через фланец. Проверить на холостом ходу направление вращения пилы. Направление вращения на оператора. Проверить надежность крепления расклинивающего ножа, наличие защитного ограждения и его крепление. Зазор между ножом по всей его длине и пилой не должен превышать 10 мм.
Устройство фрезерное рис. 1.1. поз. 4 (шипорезное рис. 1.1. поз. 5)
Устройство фрезерное (шипорезное) состоит из корпуса, прифланцованного к нижней поверхности стола круглопильного устройства. Внутри корпуса перемещается пиноль, в подшипниках которой установлен фрезерный шпиндель. На конце шпинделя устанавливаются фрезы различной толщины и профиля. Для установки фрез имеется комплект проставных втулок. Крепление инструмента на шпинделе производится с помощью гайки. Выдвижение шпинделя в рабочую позицию и регулировка по высоте осуществляется ручным приводом, состоящим из зубчатой пары и винта. В рабочем положении шпиндель фиксируется стопором.
Электродвигатель привода установлен на подмоторной плите. Натяжение ремня осуществляется перемещением плиты на двух скалках, которые после регулировки фиксируются.
Изменение скорости вращения шпинделя производится перекидыванием ремня на двухручьевых шкивах.
Шпиндель с установленными фрезами закрыт кожухом.
В задней части кожуха имеется патрубок для подсоединения отсасывающего устройства удаления стружки. Глубина фрезерования регулируется перемещением кожуха в направляющих пазах (показанное на рис 1.1. приспособление фрезерное не входит в комплект станка и поставляется за дополнительную плату).
Для нарезания шипов используется каретка со столом. На столе установлен упорный уголок с зажимом, позволяющий базировать и зажимать заготовку.
Уголок имеет возможность разворачиваться, что позволяет осуществлять нарезку шипов под различными углами.
При работе на круглопильном устройстве шпиндель фрезерного (шипорезного) устройства устанавливается в крайнее нижнее положение, а отверстие в столе закрывается специальной заглушкой.
При работе на фрезерном (шипорезном) устройстве дисковая пила круглопильного устройства должна быть установлена в крайнее нижнее положение и надежно зафиксирована, а ее защитный кожух должен быть снят.
Регулировка и наладка фрезерного (шипорезного) устройства
Опустить дисковую пилу круглопильного устройства в крайнее нижнее положение и надежно зафиксировать.
Снять заглушку на столе и выдвинуть шпиндель в рабочую позицию. Установить с помощью втулок фрезу (набор фрез) на шпиндель и надежно поджать гайкой.
Установить ограждение с направляющей планкой (при фрезеровании) или без нее (при нарезании шипов) и отрегулировать на необходимый размер. Надежно закрепить ограждение. Фрезу (набор фрез) путем перемещения шпинделя установить на необходимый размер по высоте, пиноль зафиксировать.
Проверить на холостом ходу направление вращения фрезы.
Направление вращения на оператора.
Устройство сверлильное рис. 1.1. поз. 6
Устройство сверлильное применяется для сверления отверстий и фрезерования пазов, выборок.
Устройство сверлильное состоит из стола, смонтированного на кронштейне, жестко закрепленном на щеке рейсмусового устройства.
Стол имеет возможность перемещаться: вертикально «вверх — вниз», горизонтально вдоль оси и перпендикулярно оси режущего инструмента. Перемещение стола осуществляется: по высоте винтом с маховиком и ручкой, в горизонтальной плоскости с помощью рычага.
На столе имеется базовый упор для заготовки и устройство крепления заготовки.
Регулировка и наладка сверлильного устройства
Сверлильный патрон (в комплект поставки не входит) установить на конический конец ножевого вала, рейсмусового устройства, и закрепить винтом.
Проверить на холостом ходу направление вращения патрона.
Установить режущий инструмент в патрон и зажать.
Проверить радиальное биение инструмента. Если биение больше 0,1 мм, заменить инструмент.
Убедиться в надежности работы зажима заготовки.
По окончании работы инструмент из патрона удалить.

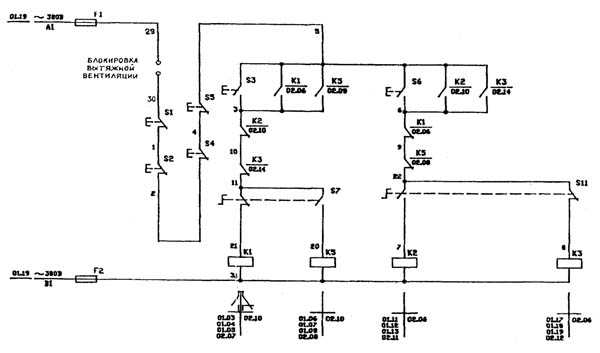

Схема электрическая принципиальная деревообрабатывающего комбинированного станка Д-400
Электрическая схема комбинированного станка Д-400. Смотреть в увеличенном масштабе
Электрическая схема комбинированного станка Д-400. Смотреть в увеличенном масштабе
Станок деревообрабатывающий Д-400. Видеоролик
Станок Д-400 в работе
Технические характеристики комбинированного станка Д-400
| Наименование параметра | Д-250 | Д300 | Д400 |
|---|---|---|---|
| Фугование (строгание) | |||
| Наибольшая ширина фугования (строгания), мм | 250 | 320 | 410 |
| Наибольшая глубина снимаемого слоя за один проход при строгании, мм | 5 | 4,3 | 4,3 |
| Диаметр режущей части ножевого вала, мм | 75 | 70 | 70 |
| Частота вращения ножевого вала на холостом ходу, об/мин | 4000 | 5600 | 5600 |
| Размеры строгального ножа, мм | |||
| Количество строгальных ножей | 3 | 3 | 3 |
| Ширина строгальных столов, мм | 250 | 320 | 410 |
| Общая длина строгальных столов, мм | 1100 | 1420 | 1420 |
| Рейсмус | |||
| Максимальная и минимальная толщина заготовки при рейсмусовании, мм | 190..5 | 180..5 | 180..5 |
| Наименьшая длина обрабатываемой заготовки при рейсмусовании, мм | 300 | 300 | 300 |
| Скорость подачи заготовки в режиме рейсмуса, м/мин | 6 | 10 | 10 |
| Размеры рабочей поверхности рейсмусового стола, мм | 252 х 600 | 320 х 550 | 400 х 650 |
| Максимальная ширина рейсмусования, мм | 248 | ||
| Наибольшая толщина срезаемого слоя при рейсмусовании, мм | 2,5 | ||
| Высота подъема рейсмусового стола (максимальная высота заготовки), мм | 195 | 180 | 180 |
| Пиление. Устройство круглопильное | |||
| Диапазон глубины пропила, мм | 1..70 | 1..80 | 1..80 |
| Наибольший диаметр пильного диска, мм | Ø250 х 33 х 3 | Ø250..Ø315 | Ø250..Ø315 |
| Посадочный диаметр пилы, мм | 32 | 32, 50 | 32, 50 |
| Толщина пилы, мм | 3 | 2 | 2 |
| Частота вращения пилы, об/мин | 4500 | 3500 | 3500 |
| Размеры рабочей поверхности пильного стола, мм | 980 х 470 | 750 х 500 | 750 х 500 |
| Размеры торцевой каретки, мм | 400 х 250 | Ход торцевой каретки, мм | 1080 |
| Вертикальное фрезерование. Устройство фрезерное | |||
| Вертикальное перемещение шпинделя (наибольшая толщина обрабатываемого материала), мм | 80 | 80 | 80 |
| Посадочный диаметр фрезерного шпинделя, мм | 32 | 32 | 32 |
| Наибольший диаметр фрезы, мм | 144 | 180 | 180 |
| Частота вращения фрезерного шпинделя, об/мин | 4500 / 6500 | 6000 / 8000 | 6000 / 8000 |
| Размеры рабочей поверхности стола, мм | 980 х 470 | 750 х 500 | 750 х 500 |
| Размеры рабочей поверхности шипорезной каретки, мм | 250 х 400 | 335 х 450 | 335 х 450 |
| Наибольший ход каретки, мм | 1080 | 900 | 900 |
| Сверление. Фрезерование концевой фрезой | |||
| Наибольший диаметр сверла, фрезы, мм | 16 | 16 | 16 |
| Частота вращения сверла, фрезы, мин | 4500 | 5600 | 5600 |
| Размеры рабочей поверхности стола, мм | 365 х 150 | 450 х 250 | 450 х 250 |
| Глубина сверления, мм | 100 | 150 | 150 |
| Продольный ход стола, мм | 150 | 150 | 150 |
| Электрооборудование станка | |||
| Род тока питающей сети | 220В / 380В 50Гц | 380В 50Гц | 380В 50Гц |
| Количество электродвигателей на станке, шт | 3 | 3 | 3 |
| Электродвигатель строгального, рейсмусового, сверлильного устройства, кВт | 1,5 | 2,2 | 2,2 |
| Электродвигатель круглопильного устройства, кВт | 1,5 | 3,0 | 3,0 |
| Электродвигатель вертикального фрезерного устройства, кВт | 1,4 | 3,0 | 3,0 |
| Суммарная мощность электродвигателей, кВт | 4,4 | 8,2 | 8,2 |
| Габарит и масса станка | |||
| Габарит станка (длна х ширина х высота), мм | 1260 х 1140 х 970 | 1660 х 1500 х 1100 | 2050 х 1560 х 1100 |
| Масса станка, кг | 304/355 | 650 | 750 |
Полезные ссылки по теме. Дополнительная информация
Каталог справочник деревообрабатывающих станков
Паспорта деревообрабатывающих станков
Купить каталог. Купить справочник. Купить базу данных: Прайс-лист информационных изданий
stanki-katalog.ru
Комбинированный станок Д 400 по низкой цене, описание с техническими характеристиками. Интервесп
- Поставщик: Россия
| Кол-во операций | 5 | |
| Кол-во двигателей, шт. | 3 | |
| Наиб. ширина строгания | 410 | |
| Мощность, кВт | 8.2 | |
| Габариты, мм | 2050х2080х1450 | |
| Вес, кг | 780 | |
Общая информация о комбинированном станке Д 400
Станок предназначен для одностороннего плоскостного строгания в размер по толщине с предварительной обработкой базовой плоскости.Преимущества На станке выполняются следующие операции: | |
Технические характеристики комбинированного оборудования Д 400
| |||||||||||||||||||||||||||||||||
Межстаночная механизация
Система предназначена для подачи и приемки заготовок на высокоскоростных четырехсторонних станках (необходима при скорости подачи от 60 м/мин)
Устройство поштучной выдачи доски имеет раму из сварного швеллера.
Приемное устройство обеспечивает прием и удержание доски, срощенной ламели или склеенной по пласти заготовки. Сортировочный транспортер обеспечивает последующий её сброс на линию сортировки.
Устройство сортировки имеет раму из сварного толстостенного швеллера. В приводе подъемников используются карданные валы, цепные передачи. Устройство формирования пакета имеет приспособление для фиксирования установки толщины доски. Устройство поштучной выдачи доски (элеватора). Ленточный транспортер либо бункер для сбора шпаций
Внутрицеховая система аспирации
Промышленные аспирационные установки компании High Class Machinery разработаны с учетом мировых стандартов и требований, с учетом высокой производительности в сочетании с низким потреблением электроэнергии. Так, например аспирационная система модели HCM 2500 имеет производительность 2500м³/час, а мощность двигателя составляет всего 1,5кВт, что на 1,0 кВт меньше чем у аналогичных моделей. А модель HCM 11000-6U оснащенная двигателем мощностью 3,75кВт имеет производительность 11 000м3ч и скорость потока воздуха 43м/с.
Рециркуляционные пылеулавливающие аппараты ФЦ-4000, ФЦ-8000, ФЦ-12000предназначены для очистки воздуха от сухой неслипающейся пыли и стружки.
Рециркуляционные пылеулавливающие аппараты ПФЦ предназначены для от- соса и очистки воздуха от сухой неслипающейся пыли и стружки.
Установки предназначены для удаления стружки, пыли. Также используется для удаления стружки при производстве пластиковых, алюминиевых дверей и для окон.
Оборудование для централизованных систем аспирации
Для продольного пиления
Пилы дисковые предназначены для продольного раскроя древесины, оснащены напайками из специальных сортов твердого сплава, также могут оснащаться подчищающими ножами, собирающими на себя грязь и смолу, с одновременным охлаждением пропила.
Для поперечного пиления
Пилы дисковые для поперечного раскроя предназначены для нарезки по длине и торцевания древесины мягких и твердых пород, оснащаются напайками из разных сортов твердого сплава.
Заточка инструмента. Профилирование по чертежам
Забор/доставка инструмента – БЕСПЛАТНО при заказе от 15000 р. ● Есть маршруты бесплатного забора/доставки инструмента для заказов на сумму до 15000 р. ● Услуги проводятся на современном передовом оборудовании при соблюдении необходимых технологий. ● Заточку инструмента проводит высококвалифицированный персонал. ● Индивидуальные условия сотрудничества при постоянных заказах. ● Консультации и советы по эксплуатации и обслуживанию инструмента проводятся бесплатно опытным специалистом
Строгальные ножи HW и HSS
Ножи строгальные с напайкой из твердого сплава (НМ) наилучшим образом подходят для индустриальной обработки массива древесины твердых и экзотических пород.
Запчаcти других производителей
Продажа комбинированного оборудования – пожалуйста, уточняйте наличие товара на складе. Информация о комбинированном станке размещенная на этом сайте не является публичной офертой.
Производитель оставляет за собой право изменять технические характеристики оборудования
Автор – ИНТЕРВЕСП,
дата публикации 03.06.2013 10:51, дата последнего изменения 03.06.2013 10:51.
intervesp-stanki.ru © 2002-2018 Все права защищены.
Публикация разрешена с письменного разрешения автора.
www.intervesp-stanki.ru
Комбинированный станок Д400 – Станкофф.RU
Комбинированные станки по дереву предназначены для комплексной обработки столярных изделий и несложной мебели на предприятиях средней мощности.На станке выполняются следующие операции:
- продольной, поперечной и под углом распиловки дисковой пилой;
- строгание (фугование) по плоскости и кромке;
- рейсмусование с автоподачей заготовки;
- фрезерование поверхностей различной конфигурации и зарезание шипов;
- сверление и фрезерование пазов;
- Жесткая станина и литые чугунные столы снижают вибрацию и обеспечивают высокую точность обработки длительное время.
- Привод шпинделей индивидуальные от 3-х электродвигателей.
- Высокое качество фрезерования обеспечивается вертикальным высокооборотным шпинделем и системой прижимов (по заказу).
- Для зарезания шипов и пиления поперек волокон и под углом служит торцовочная каретка.
- Пильный и фрезерный валы имеют возможность вертикального перемещения и при работе одного другой убирается в крайнее нижнее положение и отверстие заглушается.
- Рейсмусование с автоподачей через два приводных вала, приэтом фуговальные столы откидываются, открывая удобный доступ к рейсмусовому столу.
- Сверлильно-пазовальный стол обеспечивает перемещения: в горизонтальной плоскостм в любом направлении с помощью системы рычагов и вертикально – винтом с маховичком и ручкой.
- Для безопасной работы станок оборудован защитными устройствами и ограждениями: защитные кожуха имеют патрубки для присоединения стружкоотсосов.
- Станок укомплектован эксцентриковым прижимом, направляющими линейками.
Страна изготовления: Россия
| Технические характеристики комбинированного станка Д400 | |
Наиб. ширина фугования и рейсмусования, мм |
410 |
Наиб. толщина при рейсмусовании, мм |
180 |
Длина фуговальных столов, мм |
2080 |
Скорость подачи при рейсмусовании, м/мин |
10 |
Наиб. глубина (сверления) и длина (паза), мм |
100х100 |
Частота вращения ножевого вала (сверла), об/мин |
6 000 |
Наиб. толщина при пилении, мм |
85 |
Диаметр дисковой пилы, мм |
315 |
Частота вращения пильного вала, об/мин |
3 450 |
Диаметр фрезерного шпинделя, мм |
32 |
Наиб. диаметр устанавливаемой фрезы, мм |
160 |
Частота вращения фрезерного шпинделя, об/мин |
6 000;8 000 |
Количество электродвигателей, шт |
3 |
Суммарная мощность, кВт |
8,2 |
Габарит, мм |
2050х2080х1450 |
Масса, кг |
780 |
Отзывы о Комбинированном станке Д400
Пока нет отзывов на данный товар.
Оставить свой отзыв
Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!
В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.
Информация не касающаяся товара будет удалена.
www.stankoff.ru
Д-400 Комбинированный станок – СТФ «Славянский двор»
Назначение:
Предназначен для комплексной обработки древесины, с целью получения столярных изделий
Область применения:
Применяется в частных столярных мастерских, предприятиях малой и средней мощности по изготовлению изделий из массива древесины, мебели, окон и дверей.
- продольной, поперечной и под углом распиловки дисковой пилой;
- строгание (фугование) по плоскости и кромке;
- рейсмусование с автоподачей заготовки;
- фрезерование поверхностей различной конфигурации (копировальное устройство по заказу) и зарезание шипов;
- сверление и фрезерование пазов;
- Жесткая станина и литые чугунные столы снижают вибрацию и обеспечивают высокую точность обработки длительное время.
- Привод шпинделей индивидуальные от 3-х электродвигателей.
- Высокое качество фрезерования обеспечивается вертикальным высокооборотным шпинделем и системой прижимов (по заказу).
- Для зарезания шипов и пиления поперек волокон и под углом служит торцовочная каретка.
- Пильный и фрезерный валы имеют возможность вертикального перемещения и при работе одного другой убирается в крайнее нижнее положение и отверстие заглушается.
- Рейсмусование с автоподачей через два приводных вала, приэтом фуговальные столы откидываются, открывая удобный доступ к рейсмусовому столу.
- Сверлильно-пазовальный стол обеспечивает перемещения: в горизонтальной плоскости в любом направлении с помощью системы рычагов и вертикально – винтом с маховичком и ручкой.
- Для безопасной работы станок оборудован защитными устройствами и ограждениями: защитные кожуха имеют патрубки для присоединения стружкоотсосов.
- Станок укомплектован эксцентриковым прижимом, направляющими линейками.
Технические характеристики комбинированного станка Д-400
| Параметр | Значение |
|---|---|
| Стандартное исполнение | |
| фуговально-рейсмусовый, пазовальный участок | |
| Мощность двигателя, кВт | 3 |
| Наиб. ширина фугования и рейсмусования, мм | 310 |
| Наиб. толщина при рейсмусовании, мм | 180 |
| Длина фуговальных столов, мм | 1 520 |
| Скорость подачи при рейсмусовании, м/мин | 10 |
| Наиб. глубина (сверления) и длина (паза), мм | 100х100 |
| Частота вращения ножевого вала (сверла), об/мин | 6 000 |
| Распиловочный участок | |
| Мощность двигателя, кВт | 2,2 |
| Наиб. толщина при пилении, мм | 85 |
| Диаметр дисковой пилы, мм | 315 |
| Частота вращения пильного вала, об/мин | 3 450 |
| Фрезерный участок | |
| Мощность двигателя, кВт | 3 |
| Диаметр фрезерного шпинделя, мм | 32 |
| Наиб. диаметр устанавливаемой фрезы, мм | 160 |
| Частота вращения фрезерного шпинделя, об/мин | 6 000;8 000 |
| Общие параметры | |
| Количество электродвигателей, шт. | 3 |
| Суммарная мощность, кВт | 8,2 |
| Габаритные размеры, мм | 1 950х1 520х1 450 |
| Масса, кг | 750 |
Дополнительно на станок рекомендуется установка автоматического подающего устройства (автоподатчика).
Дополнительная опция:
1 – Быстросъемная копировальная приставка Д300К1
Предназначена для расширения технологических возможностей комбинированных станков мод. Д300, Д400, а также может использоваться на любом фрезерном станке с вертикальным расположением шпинделя, оснащенном шипорезной кареткой любой конструкции.
Техническая характеристика:
| Характеристика | Значение |
|---|---|
| Размеры стола под шаблон, ВхL | 250х600 мм |
| Глубина криволинейного профиля | 180 мм |
| Длина фрезерования соответствует ходу каретки станка | |
| Количество зажимов | 2 шт. |
2 – Приспособление фрезерное Д300ФШ
Приспособление фрезерное Д300ФШ Применяется для увеличения производительности фрезерного узла.
Для обеспечения безопасности и увеличения производительности труда обрабатываемый материал прижимается подпружиненными роликами сверху и сбоку.На приспособлении установлены подвижные вертикальные щеки для более точной регулировки толщины срезаемого слоя.
3 – Приспособление фрезерное Д300ФШ
Преимущества установки автоподатчика
- Равномерная и быстрая подача заготовки в зону обработки, исключающая “человеческий фактор” и как следствие улучшение качества обработки и снижение количества переточек режущего инструмента.
- Увеличение производительности как отдельно взятого станка, так и всей технологической цепочки оборудования.
- Снижение травмобезопасности,что дает возможность допускать к работе на станке операторов более низкой квалификации.
www.slav-dvor.ru
Комбинированный деревообрабатывающий станок, Д400 цена 103 500 руб
Описание
Комбинированный деревообрабатывающий станок Д400 – изделие современного технического уровня для комплексной обработки деталей из различных пород древесины: – продольной, поперечной и под углом распиловки дисковой пилой; – строгания по плоскости и кромке, а также в заданный размер с механической подачей заготовки; – фрезерования поверхности различной конфигурации и зарезания шипов; – сверления и фрезерования шипов
Связаться с продавцом
Наибольшая ширина фугования, мм 410
Общая длина фуговальных столов, мм. 2080
Наибольшая ширина рейсмусования, мм 410
Наибольшая толщина заготовки при рейсмусовании, мм 180
Наибольшая глубина сверления, мм 100
Наибольшая длина паза, мм 100
Число ножевых валов, шт. 1
Частота вращения вала, об/мин 6000
Количество ножей ножевого вала, шт. 3
Скорость подачи при рейсмусовании, м/мин 10
Высота пропила, мм. 85 (макс.)
Диаметр пилы (пил), мм. 315
Частота вращения пильного диска, об/мин. 3450
Максимальный диаметр используемых фрез, мм. 160
Посадочный диаметр фрез, мм. 32
Частота вращения шпинделя, мин -1 6000, 8000
Установленная суммарная мощность, кВт 8,2
Номинальное напряжение питания, В 380
Габаритные размеры, мм. 2050 х 2080 х 1450
Масса Д-400 , кг. 780
Лицензии и сертификаты
Связаться с продавцомДоставка и оплата
Не указана
Связаться с продавцомwww.equipnet.ru
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Наибольшая ширина фугования, мм | 410 |
| Общая длина фуговальных столов, мм. | 2080 |
| Наибольшая ширина рейсмусования, мм | 410 |
| Наибольшая толщина заготовки при рейсмусовании, мм | 180 |
| Наибольшая глубина сверления, мм | 100 |
| Наибольшая длина паза, мм | 100 |
| Число ножевых валов, шт. | 1 |
| Частота вращения вала, об/мин | 6000 |
| Количество ножей ножевого вала, шт. | 3 |
| Скорость подачи при рейсмусовании, м/мин | 10 |
| Высота пропила, мм. | 85 (макс.) |
| Диаметр пилы (пил), мм. | 315 |
| Частота вращения пильного диска, об/мин. | 3450 |
| Максимальный диаметр используемых фрез, мм. | 160 |
| Посадочный диаметр фрез, мм. | 32 |
| Частота вращения шпинделя, мин -1 | 6000, 8000 |
| Установленная суммарная мощность, кВт | 8,2 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 2050 х 2080 х 1450 |
| Масса, кг. | 780 |
belctanko.ru
Деревообрабатывающий комбинированный станок Д300, Д400.
Продажа комбинированных деревообрабатывающих станков Д300, Д400 со склада (СПб, Москва, Челябинск, Ростов-на-Дону, Казань) от производителя, производство на заводах-изготовителях и поставки.
Прайс-листы с ценами на деревообрабатывающие станки Д-300, Д-400 запрашивайте в отделе станочного оборудования.
Комбинированные станки Д 300, Д 400.
 |
Д400. |
На станке выполняются следующие операции:
- Продольной, поперечной и под углом распиловки дисковой пилой;
- Строгание (фугование) по плоскости и кромке;
- Рейсмусование с автоподачей заготовки;
- Фрезерование поверхностей различной конфигурации (копировальное устройство по заказу) и зарезки шипов;
- Сверление и фрезерование пазов;
- Жесткая станина и литые чугунные столы снижают вибрацию и обеспечивают высокую точность обработки длительное время.
- Привод шпинделей индивидуальные от 3-х электродвигателей.
- Высокое качество фрезерования обеспечивается вертикальным высокооборотным шпинделем и системой прижимов (по заказу).
- Для зарезки шипов и пиления поперек волокон и под углом служит торцовочная каретка.
- Пильный и фрезерный валы имеют возможность вертикального перемещения и при работе одного другой убирается в крайнее нижнее положение и отверстие заглушается.
- Рейсмусование с автоподачей через два приводных вала, при этом фуговальные столы откидываются, открывая удобный доступ к рейсмусовому столу.
- Сверлильно-пазовальный стол обеспечивает перемещения: в горизонтальной плоскости в любом направлении с помощью системы рычагов и вертикально – винтом с маховичком и ручкой.
- Для безопасной работы станок оборудован защитными устройствами и ограждениями: защитные кожуха имеют патрубки для присоединения стружкоотсосов.
- Станок укомплектован эксцентриковым прижимом, направляющими линейками.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКОВ Д300, Д400:
|
Д300 |
Д400 |
|
|
Наиб. ширина фугования и рейсмусования, мм |
310 |
410 |
|
Наиб. толщина при рейсмусовании, мм |
180 |
180 |
|
Длина фуговальных столов, мм |
1520 |
2080 |
|
Скорость подачи при рейсмусовании, м/мин. |
10 |
10 |
|
Наиб. глубина (сверления) и длина (паза), мм |
100х100 |
100х100 |
|
Частота вращения ножевого вала (сверла), об./мин. |
6 000 |
6 000 |
|
Наиб. толщина при пилении, мм |
85 |
85 |
|
Диаметр дисковой пилы, мм |
315 |
315 |
|
Частота вращения пильного вала, об./мин. |
3450 |
3450 |
|
Диаметр фрезерного шпинделя, мм |
32 |
32 |
|
Наиб. диаметр устанавливаемой фрезы, мм |
160 |
160 |
|
Частота вращения фрезерного шпинделя, об./мин. |
6000; 8000 |
6000; 8000 |
|
Количество электродвигателей, шт |
3 |
3 |
|
Суммарная мощность, кВт |
8,2 |
8,2 |
|
Габарит, мм |
1950х1520х1450 |
2050х2080х1450 |
|
Масса, кг |
650 |
780 |
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
 |
Дополнительно на станок рекомендуется установка Преимущества установки автоподатчика:
|
 |
Быстросъемная копировальная приставка Д300К1. Размеры стола под шаблон: 250х600 мм. |
  |
Приспособление фрезерное Д300ФШ. Для обеспечения безопасности и увеличения производительности труда обрабатываемый материал прижимается подпружиненными роликами сверху и сбоку. |
Заказать и купить деревообрабатывающий комбинированный станок Д 300, Д 400 вы можете с заказом отгрузки транспортными компаниями в города: в города: Архангельск, Владивосток, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Кемерово, Краснодар, Красноярск, Москва, Нижний Новгород, Новосибирск, Омск, Оренбург, Пенза, Пермь, Ростов-на-Дону, Санкт-Петербург, Самара, Саратов, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль и прочие регионы России.
kpsk.ru
