особенности конусных моделей «Морковка» и «Шуруп», размеры колунов для дров

По сей день в загородных домах работают печи на дровах, именно поэтому большой востребованностью пользуются такие приспособления, как дровоколы. Они существенно облегчают процесс рубки поленьев, который ручным способом дается гораздо сложнее и тяжелее физически.

Что это такое?

Дровоколы на даче или в частном доме решают довольно большую проблему. Ни для кого не секрет, что рубить дрова – это очень тяжелый, изматывающий физический труд, который к тому же отнимает довольно много времени. Именно поэтому все больше жителей пригородных и сельских домов приобретают дровоколы или делают их самостоятельно, используя различные детали и узлы от старой бытовой техники и ненужных станков.

На сегодняшний день промышленность предлагает две базовые разновидности этих инструментов. Это колун и конусный дровокол – они различаются особенностями рабочей детали. В первом варианте он представлен острой, расположенной горизонтально или вертикально пластиной, которая под действием толкателя надвигает и буквально разрезает чурку. Этот колун носит название реечного.

В конусном варианте рабочая поверхность представляет собой специальную винтовую резьбу. Вращаясь, такой конус врезается в бревно по принципу шурупа и попросту раскалывает его на 2-4 части.

Конусный дровокол характеризуется самыми высокими технико-эксплуатационными качествами

, исключительной функциональностью и легкостью использования.

Обычно агрегат для заготовки дров в винтовом дровоколе имеет довольно компактные размеры, и при возникновении необходимости его всегда можно переместить из одного места в другое.

Отличительной чертой конусного дровокола является его по-настоящему существенный рабочий ресурс. При производстве такого садового инвентаря используют исключительно крепкие и износостойкие материалы, благодаря чему он с легкостью выдерживает даже самые повышенные нагрузки.

Его можно использовать в самых разнообразных природно-климатических и погодных условиях, при этом дровокол не требует никакого специального технического обслуживания.

Характеристики

Любой механизм, который предназначен для заготовки древесного топлива, должен непременно соответствовать техническим требованиям, причем это касается дровоколов любого типа: гидравлических, а также механических и конусных.

Остановимся подробнее на основных технико-эксплуатационных характеристиках последнего:

• оптимальная рабочая длина (расстояние между клином и поршневой частью) – 50-55 см;
• мощность расщепа, требуемая для бесперебойного раскалывания деревянной заготовки – на уровне 5-8 т;
• скорость вращения, необходимая для приложения силы к древесным волокнам – как минимум 400 об/мин, но не свыше 600;
• движение поршня – еще один параметр скорости – соответствует 4 м/сек в прямом ходу и 7,5 м/сек в обратном направлении;
• мощность мотора – 3.4 кВт.

Для винтовых дровоколов особое значение имеет наличие опции ограничителя хода.

Стоимость винтового дровокола начинается от 20000 и достигает 130000 р., при этом последняя установка способна расколоть заготовку в 40 см буквально за пару секунд.

Конструкция и принцип работы

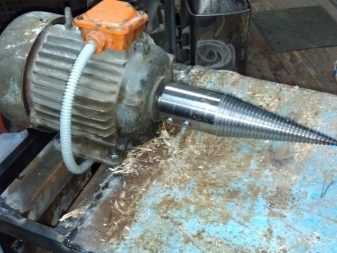

Конструкционные особенности конусного дырокола базируются на рабочем взаимодействии гайки и винта, где в роли гайки выступает мягкая древесина. На прочной металлической платформе фиксируется моторедуктор с наконечником, выполненным в форме одно- или двухконусного винта. Он вращается со скоростью от 250 до 400 оборотов в минуту.

В то же время от двигателя приходит в движение и упорная планка, она задвигает стоящий торцом чурбак на движущийся конус. В результате винт вонзается в боковину заготовки, и древесина сразу же раскалывается вдоль своих волокон.

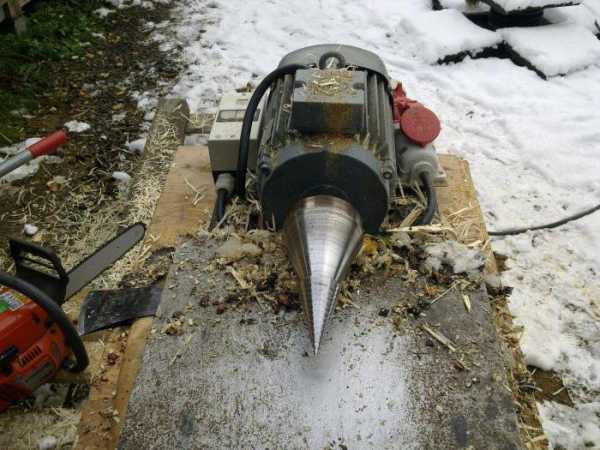

Существуют две базовые конструкционные схемы этих дровоколов. В первой – двухзаходный конус крепится прямо на вал тихоходного электрического двигателя с параметрами мощности 4-5 кВт и количеством оборотов, не превышающим 500.

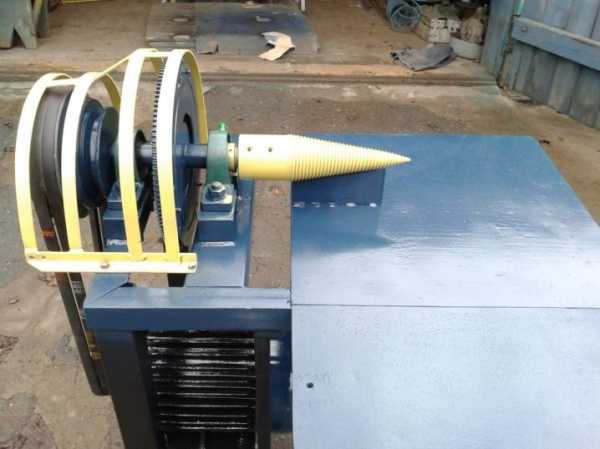

Во втором варианте используются двуручные шкивы нескольких размеров, а также гибкие приводные ремешки, при этом на вал движка крепится малый шкив, а на вал дровокольного – крупный.

Наиболее простым из вышеописанных механизмов считается дровокольный станок – он представляет собой элементарную схему без каких-либо сложных узлов. Он включает в себя двигатель, винтовой конус, а кроме того, редуктор, вал и два подшипника. Причем редуктор бывает как фабричным с зубчатой передачей, так и цепным либо переменным.

Непосредственно подшипники фиксируются на инструмент в специальном стальном либо чугунном корпусе, он может быть общим для обеих деталей или отдельным для каждого подшипника.

Станина обычно довольно прочная, собранная из стальных труб либо уголков, скрепленных сваркой.

Двигатель винтового дровокола в 220 Вольт, выполняется из плотной инструментальной стали, довольно твердой. Изготовить его своими руками даже опытному токарю в домашних условиях невозможно – он может собираться лишь на заводе.

Отдельное внимание следует уделить нарезке резьбы, она обязательно должна быть левосторонней, потому что при вкручивании винта в дерево он должен тянуть полено к себе, по сути, при помощи резьбовых насечек производится поступательное движение чурок.

Преимущества и недостатки

Основное достоинство любого дровокола заключается в минимизации усилий, необходимых для колки дров. С приобретением подобного инвентаря вам больше не придется наклоняться, поскольку агрегат можно отрегулировать под свой рост.

Если у вас возникнет необходимость в заготовке дров, все, что от вас потребуется – это просто включить установку и подкладывать чурки – а все остальное механизм сделает без вашего участия.

Принцип работы конусного дровокола настолько прост, что справиться с работой может даже женщина или человек пожилого возраста.

Конструкция довольно проста, при этом достаточная мощность невысока – не более 3-4 кВт. Для использования дома хватит винта с параметром 80 мм, а достаточная длина установки составляет 250 мм. Такие изделия довольно компактны и мобильны – их можно устанавливать в любом месте, а при возникновении такой необходимости переносить.

Из недостатков следует отметить довольно низкую степень безопасности и потребность подносить деревянные заготовки самостоятельно. Это не исключает полностью возникновения усталости, хотя существенно снижает ее выраженность, при этом существенно ускоряет сам процесс колки бревен.

Виды

Конусный винтовой дровокол обычно выполняют в мобильном и стационарном варианте. В последнем исполнении каркас оснащен осью с парой колес, за счет чего приспособление можно без проблем перемещать из места хранения к месту колки бревен.

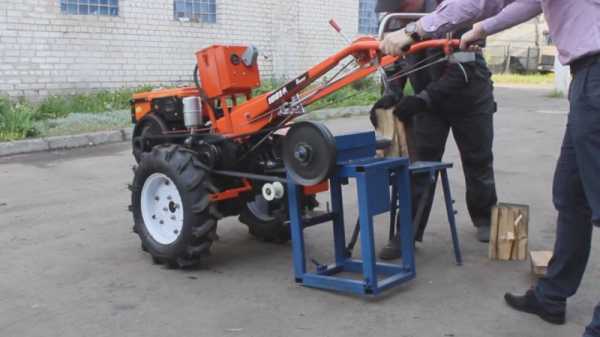

По способу привода все винтовые приспособления делят на бензиновые, электрические, помимо этого, в продаже можно найти промышленные модели, работающие за счет вращательного движения тракторного вала.

Электрические модели обычно функционируют от однофазной сети, но есть изделия, работающие от трехфазной.

Но надо понимать, что три фазы довольно проблематично завезти на свой личный участок – это обойдется в «кругленькую» сумму, поэтому большинство домовладельцев отдают предпочтение менее мощным, но при этом гораздо более практичным однофазным вариантам.

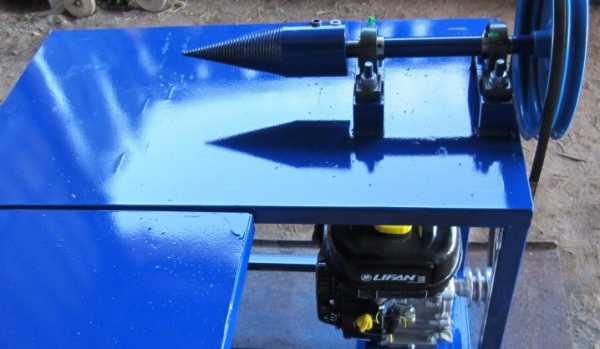

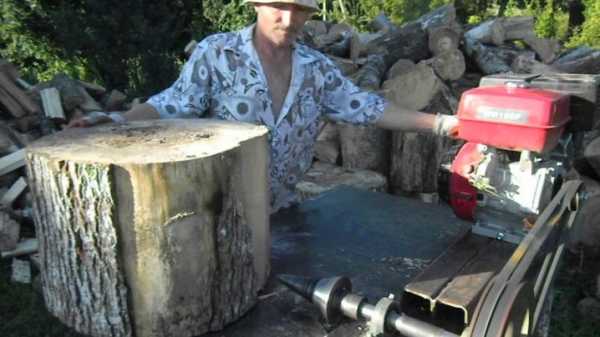

Бензиновые модели оптимальны для работы на дачных участках, удаленных от места подключения к сети переменного тока, а кроме того, в местах, где не подведено электричество.

Обслуживание подобных установок не нуждается в особых расходах, они отличаются повышенной функциональностью и результативностью.

Комбинированные – подобные приспособления работают как от электричества, так и на бензине. Они оптимальны для бытового использования, но часто применяются в промышленных условиях.

По способу подачи дров выделяют несколько типов винтовых дровоколов.

• Горизонтальные – в этом случае чурки попадают в особый желоб и перемещаются навстречу винтовому конусу. Есть и второй вариант, когда бревно остается на своем месте, а резак движется навстречу ему.
• Вертикальные – при этом заготовка подается в вертикальном направлении, обычно колющая поверхность движется к чурке.
• Смешанные – эти модели сочетают несколько разных типов подачи бревен.

В зависимости от комплектации выделяют приспособления со сменным конусом и без него.

Лучшие модели

Большой популярностью пользуется конусный дровокол «Сплиттер». Это технологичное приспособление позволяет колоть поленья диаметром до 50 см.

Скорость движения конусного шурупа варьируется от 150 до 400 об/мин. Производительность установки составляет 1 куб. м/час, а мощность – 1,5-3 кВт.

Масса агрегата равняется 90 кг.

Очень популярен дровокол-шуруп «Морковка». Этот механизм простой, но в то же время эффективный, а благодаря электрическому принципу работы использовать подобный механизм можно практически в любом хозяйстве.

Мощность дровокола оставляет 2,2 кВт, скорость вращения равняется 3000 оборотам в минуту.

Рабочая часть станины имеет габариты 40х70 см.

Тяжелый маховик создает довольно мощную кинетическую энергию, поэтому при помощи «Морковки» можно складывать самые сложные бревна без нагрузки на мотор. При этом раскалывание чурок настолько эффективно, что бревна буквально «разрываются».

Однако при раскалывании бревен главное – не заработаться, поскольку дровокол представляет собой довольно опасную конструкцию и может в считаные секунды натянуть рукава вашей одежды на свой конус.

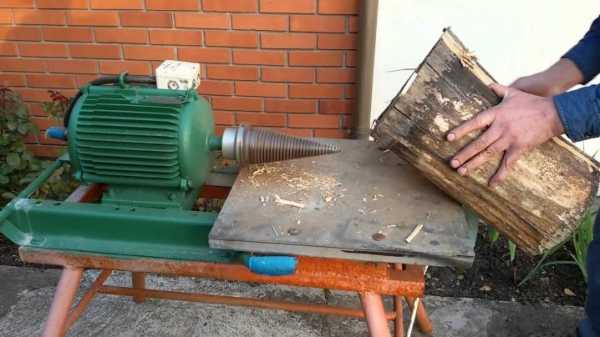

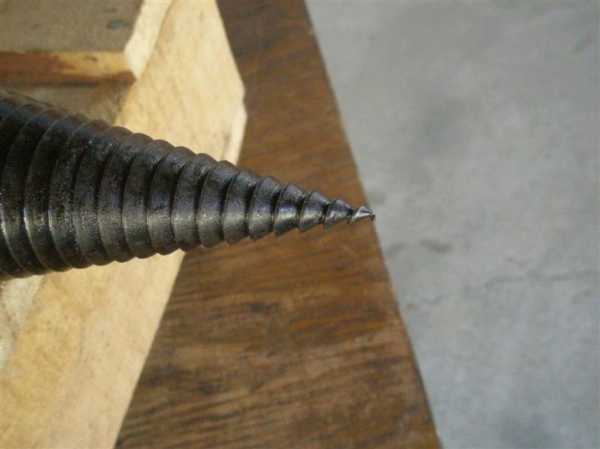

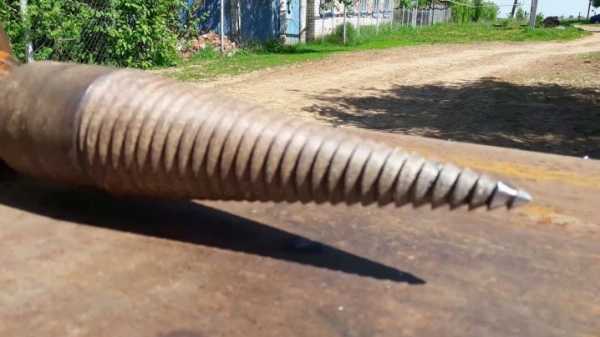

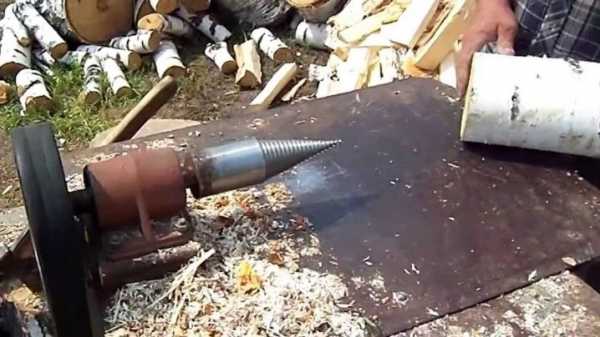

Конусный дровокол «Шуруп» работает по простому принципу: вращаясь, конус входит в древесину наподобие шурупа, раскалывая ее на части.

Часто подобные устройства сооружают самостоятельно. Однако при работе с этим дровоколом необходимо соблюдать элементарную технику безопасности.

Как выбрать?

При выборе дровоколов заводского производства следует принять во внимание несколько важных параметров.

Сила удара – это одна из основных характеристик, имеющих принципиальное значение при выборе провода. Она измеряется в тоннах, при этом для бытового использования более чем достаточно моделей с параметром 5-6 т. Этого параметра хватает для того, чтобы быстро наколоть дрова для растопки бани либо небольшой печки.

В промышленности используют дровоколы с показателем в 10 т, они оптимальны для котельных либо на больших деревообрабатывающих производствах.

Для работы с большими объемами древесины стоит подобрать модели на 12 т.

Имейте в виду, что чем выше усилие, тем выше должна быть мощность. Некоторые недобросовестные изготовители уверяют, что слабые моторы могут создавать значительное усилие на расколе – это обман. Мощностных параметров менее 3 кВт может хватить только на усилие в 4-5 т.

Особого внимания заслуживает выбор таких параметров, как однофазные или трехфазные двигатели. Трехфазные приспособления считаются более мощными, они требуют профессиональной проводки с напряжением 380В. Такие приспособления оптимальны для крупных производств с высокой интенсивностью использования, а вот в быту стоит ограничиться однофазными механизмами. Они могут подключаться к стандартной электросети, имеют встроенную защиту от скачков напряжения.

Важен такой параметр, как наибольший размер бревна, который он может расколоть. Этот параметр напрямую зависит от особенностей хода поршня. Для горизонтальных механизмов он должен составлять не больше 40 см, для вертикальных – не свыше 50 см.

Обратите внимание на присутствие ограничителя хода – это дополнительное устройство, которое имеется не во всех моделях. Такое приспособление позволяет работать с короткими поленьями, поскольку механизм самостоятельно блокирует их движение назад.

Обзор модельного ряда винтовых дровоколов в видео ниже.

stroy-podskazka.ru

Как сделать конусный дровокол своими руками?

Сделанный своими руками конусный дровокол поможет значительно облегчить процесс подготовки материала. Например, часто возникают проблемы с раскалыванием древесины в момент вкручивания самореза либо шурупа. С этой проблемой можно бороться путем предварительного засверливания винта в место механического воздействия. Рассмотренный выше принцип как раз характерен для винтовых конусных дровоколов. Для большей эффективности конус сделали с увеличенным диаметром, снизив при этом показатель соотношения глубины резьбы и диаметра инструмента. Фактически рассматриваемый агрегат представляет собой комплект из клина и винтового самореза. Устройство легко входит в древесину, разрывая ее по волокнам по причине значительного увеличения вводимой в дерево рабочей части. Рассмотрим особенности и характеристики этого приспособления.

Разновидности

Конусный дровокол своими руками можно изготовить в нескольких вариантах. В первой модели конструкция предусматривает наличие винта, который насаживается прямо на вал электрического мотора. В этом случае, к агрегату предъявляются довольно жесткие требования: двигатель должен иметь низкую оборотистость (не выше 500 вращений в минуту), а также обладать мощностью не менее 3 кВт.

В прочих конфигурациях предусмотрено использование электрических двигателей разного типа. Снижение оборотов достигается при помощи механических редукторов, передач ременного и цепного типа. На рабочий вал монтируют шкив со звездочкой малого диаметра, а на аналог дровокольного вала – звезду увеличенного диаметра. Примерное соотношение осуществляется таким образом, чтобы конструкция позволяла снизить частоту до 300-500 оборотов в минуту. Иногда эффективность достигается без значительного увеличения размеров шкива, путем монтажа промежуточного элемента и ступенчатой передачи.

Преимущества

Конусный дровокол своими руками устанавливают на прочную станину, оснащаемую откидным столиком для удобства эксплуатации.

Основные плюсы рассматриваемого инструмента:

• Простота конструкции.
• Возможность изготовления инструмента в домашних условиях из подручных материалов.
• Высокая производительность оборудования.
• Низкая стоимость монтажа приспособления.
• Для эксплуатации агрегата не требуется дополнительного обучения и специальных навыков.

Ради справедливости стоит отметить, что сделанный своими руками конусный дровокол имеет ряд недостатков. Во-первых, такой инструмент не справляется с переплетающимися волокнами, вследствие чего сучки и некоторые чурбаки приходится обрабатывать иным способом. Во-вторых, механизм невозможно правильно изготовить без использования токарного станка. При всем этом плюсы инструмента с лихвой перекрывают имеющиеся недостатки, в связи с чем инструмент пользуется большой популярностью.

Требования

Конусный дровокол своими руками (фото, инструкции по изготовлению приведены ниже) должен обеспечивать безопасность при эксплуатации и высокую производительность. Чтобы обеспечить реализацию этих параметров, необходимо придерживаться основных требований и рекомендаций по изготовлению. Среди них:

• Показатель мощности электрического мотора должен находиться в пределах 2-4 кВт.
• Снизить оборотистость двигателя можно при помощи редуктора или гибкой передачи.
• Соблюдение максимальной частоты вращения конусного вала – не выше 500 оборотов в минуту.
• Инструмент должен в обязательном порядке оснащаться выключателем кнопочного типа, магнитным пускателем и прибором защитного (аварийного) отключения.

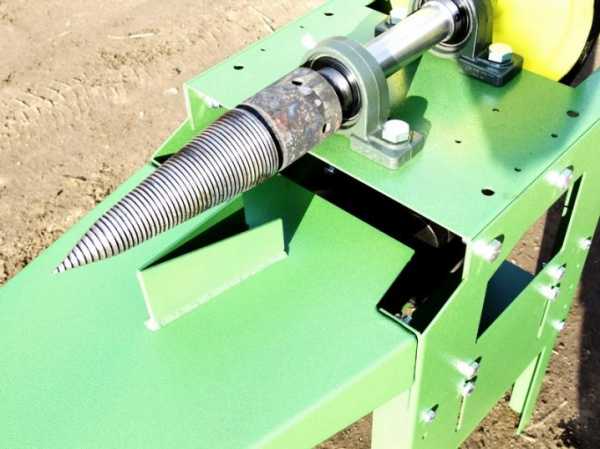

• Конусный вал монтируется на опорах подшипникового типа.
• Конус должен оснащаться упорной резьбой.
• Если используется ременная передача – применяют пару клиновидных ремней и шкивы с двумя ручьями.
• При работе подача заготовок осуществляется с их вертикальной ориентацией, что предупреждает перекашивание, заклинивание чурбаков и деформацию установки.

Как сделать конусный дровокол своими руками?

Простейшая конструкция приспособления, которую предлагают некоторые умельцы, состоит из мощного перфоратора, с зажатым в патроне конусным валом. Такое решение очень опасно и имеет малую эффективность. Дело в том, что удержать его при сопротивлении волокон древесины будет нелегко. Если принято решение эксплуатировать данную конструкцию, позаботьтесь о надежном закреплении устройства на прочном основании, что позволит использовать его по традиционной схеме.

Для изготовления конусного дровокола своими руками на 220 вольт потребуются следующие материалы:

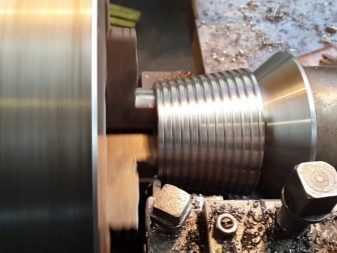

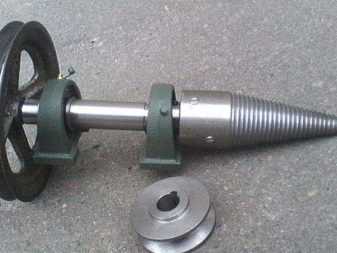

• Фабричный конус или его аналог, выточенный на токарном станке.
• Вал рабочий (в его качестве можно применить ступицу от сельскохозяйственных машин).
• Шкивы и звездочки.
• Приводная цепь либо ремень от автомобильного или мотоциклетного транспорта.
• Подшипники с корпусами, например вариации от автомобильных карданных валов.
• Профильные трубы из стали (уголки).
• Металлический лист для рабочего верстака (толщина – не менее 4 миллиметров).
• Электрический двигатель.
• Проводка.
• Магнитный пускатель с выключателем.
• УЗО.
• Болты и гайки для крепления.

Особенности

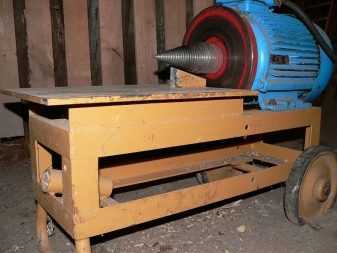

Конусный дровокол своими руками (фото, чертежи приведены ниже) может изготавливаться из деталей отработанной аграрной или автомобильной техники. Самым сложным в создании элементом считается конусный винт. При помощи болгарки этот узел не стоит даже пробовать соорудить. Потраченные силы и время не сопоставимы с итоговым результатом, который станет жалким подобием настоящего винта. Сделанный таким способом аналог даже близко не будет соотноситься по характеристикам с токарной моделью.

Подготовка

В случае эксплуатации инструмента в мобильном виде, следует предварительно обзавестись металлическими колесами. Конусный дровокол своими руками с бензиновым двигателем или дизельным аналогом – самая оптимальная версия передвижного варианта.

Инструментарий, требуемый для проведения работ:

• Аппарат сварочный.
• Дрель с комплектом сверл.
• Пила-болгарка.
• Молоток.
• Гаечные ключи.
• Маркер.
• Рулетка.

Чтобы защитить изделие от коррозии, используют любую подходящую эмаль для наружных работ. Предварительно необходимо тщательно подготовить металлическую поверхность под покраску посредством обработки площади металлической щеткой или специальной наждачной насадки на «болгарку».

Конусный дровокол своими руками: чертежи, фото, инструкции

Прежде чем браться за изготовление конструкции, необходимо составить элементарную схему, которая позволит наметить основные размеры станка и сопутствующих элементов. Также потребуется эскиз электрической проводки и подключения. Ниже представленное схематической изображение отображает основной принцип работы станка.

Поскольку, самой важной деталью в конструкции является клин, на его изготовлении следует остановиться подробнее. Лучше всего, деталь выполнить из инструментальной стали. Для обработки этого материала потребуется настоящий профессионал, поскольку сталь обладает повышенными характеристиками прочности, сложно поддается обработке. Чаще всего, винт делают из марки Ст-45. При этом требуется усиление резьбового отсека путем закалки, азотирования или цементации.

Габариты

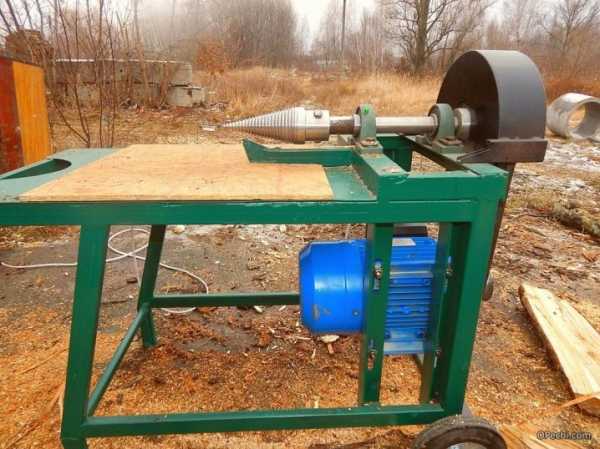

Конусный дровокол своими руками (чертежи, фото приведены выше) будет работать эффективно и долго только при правильном изготовлении конуса. В заказе необходимо указывать, что токарная обработка заготовки требуется в параметрах ½ с упорной парной резьбой 5-6 мм. Стандартная метрическая резьба в этом случае не годится, она намного хуже врезается в древесину. Габариты винтового клина и величина конусности непосредственно связаны с предельным размером раскола.

Ориентировочные габариты станины приведены ниже:

• Длина – порядка 850 мм.
• Ширина – 600 или 1000 мм (с откидным столом).
• Высота – до 800 мм.

В заключение

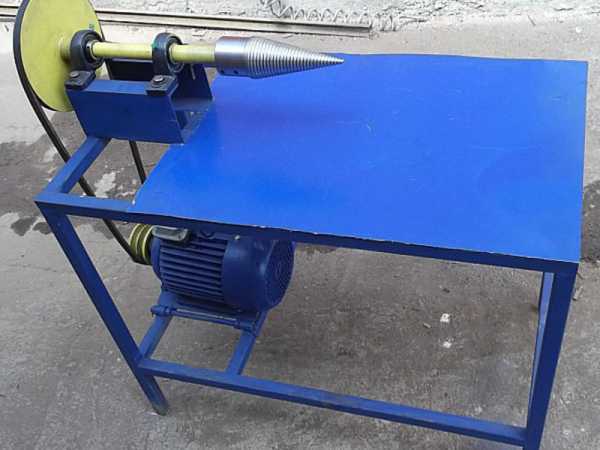

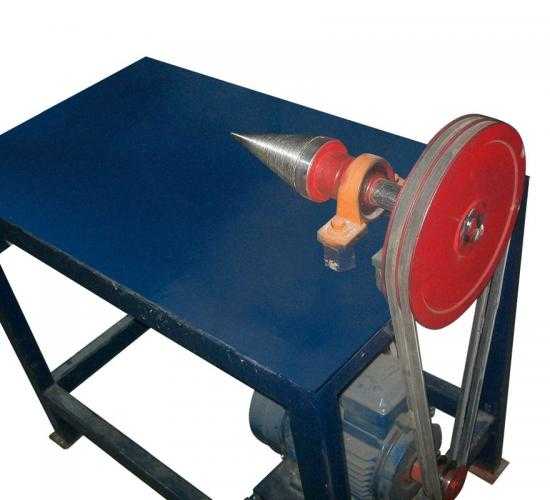

Обычно применяется схема с нижним размещением электрического мотора. Такое решение дает возможность обезопасить рабочие части двигателя от стружки и мусора. Если в качестве мотора используется ДВС, он монтируется на одном уровне с клином. Эта конфигурация удобнее во время пуска агрегата, а также позволяет регулировать оборотистость и заправку в процессе работы.

Работая с винтовым колуном, следует соблюдать особую осторожность. Процесс опасен тем, что обороты набирают высокий момент на краю элемента. В связи с этим насаживать чурбаки необходимо голыми руками во избежание наматывания тканей от рукавиц или длинных рукавов. Также следует оберегать станок от чрезмерного воздействия влаги и перепадов температур.

fb.ru

Как сделать дровокол своими руками: чертежи, инструкции, фото

Колка дров вручную – тяжелое и утомительное занятие, ведь даже для отопления маленького дома необходимо не 5 и более кубометров дров на зиму. Поэтому неудивительно, что люди ищут различные варианты дровоколов, облегчающих эту работу. Далее мы расскажем о:

• различных видах дровоколов;
• их преимуществах и недостатках;
• методике изготовления дровокола своими руками.

Какими бывают дровоколы

Все самодельные дровоколы можно разделить по способу воздействия на бревно, принципу работы механизма и типу движителя. По способу воздействия на бревно их можно разделить на:

• снизу вверх,
• сверху вниз;
• горизонтальные;
• конусные.

Основное отличие между дровоколами в способе воздействия на полено. Одни давят сверху на расположенные снизу ножи, другие наоборот, давят снизу, а ножи стоят сверху. По эффективности оба метода одинаковы, поэтому каждый выбирает тот способ воздействия, который ему проще реализовать. По сравнению с устройствами вертикального воздействия, горизонтальные дровоколы чуть менее эффективны, зато гораздо проще в изготовлении. Фактически это тот же самый вертикальный дровокол, но уложенный горизонтально. Отдельно идут конусные дровоколы, которые не колют, а разрывают дрова специальным винтом. Если у вас есть приятель-токарь или вы умеете работать на токарном станке по металлу, то вам проще изготовить такой дровокол, тем более, что он эффективно разрывает поленья любой толщины, главное, положить полено на стол.

По принципу работы механизма их можно разделить на:

• реечные;
• гидравлические;
• кинетические.

Реечные дровоколы работают по принципу реечного редуктора – то есть сочетания маленькой шестеренки и рейки. Их преимущество в огромном рабочем ходе, поэтому можно раскалывать даже длинные поленья. Недостаток подобных устройств – необходимость в дополнительном редукторе, ведь передаточное число маленькой шестеренки и рейки недостаточно для формирования нужного давления. Гидравлические дровоколы выполнены на базе домкрата или гидроцилиндра, поэтому создают огромное давление и пригодны для колки поленьев любого диаметра. Устройства на базе домкратов проще и легче, но могут воздействовать на полено лишь вертикально, снизу вверх. Устройства на базе гидроцилиндра лишены этого недостатка и могут использовать любую схему воздействия на полено, но гораздо сложней в изготовлении и настройке. Кинетические устройства подходят только для воздействия сверху вниз, причем в большинстве случаев они работают на мускульной силе. Поэтому их эффективность невелика и, они не подходят для колки толстых (60 и более см) поленьев.

По источнику энергии дровоколы разделяют на:

• ручные;
• электрические;
• бензиновые;
• дизельные.

К ручным устройствам можно отнести кинетические и домкратные дровоколы, ведь их приводит в действие мускульная сила. Все остальные агрегаты отличаются лишь типом двигателя. Электрические обходятся недорого, но работают лишь там, где есть электрическая сеть. Бензиновые и дизельные устройства обходятся заметно дороже из-за высокой стоимости двигателя, зато такие дровоколы можно использовать даже там, где нет электричества, к примеру, на даче.

Как работает дровокол

Понимание принципов работы дровокола поможет правильно выбрать тип устройства. Ведь одному этот агрегат необходим для колки толстых и длинных поленьев, почти бревен, а другому нужно колоть небольшие поленья. Кроме того, важны удобство использования и производительность, а также количество операций, которые необходимо выполнить для раскола одного бревна.

Общий принцип воздействия большинства дровоколов, за исключением тех, которые разрывают древесину винтом, одинаков. Полено помещают между статично закрепленными ножами и включают аппарат. Он прижимает полено к ножам и, благодаря огромному давлению, раскалывает его на отдельные дрова. Кинетический дровокол работает иначе – в нем нож закреплен на рычаге с пружиной, облегчающей подъем, а полено ставят на неподвижную площадку. Благодаря большой массе рычага в момент удара инерция переходит в кинетическую энергию и раскалывает полено.

Как выбирать модель дровокола

В первую очередь необходимо определиться, для чего вам нужен дровокол. Ведь для колки небольшого количества нетолстых поленьев проще всего сделать кинетический ручной агрегат, однако если нужно каждый год перерабатывать 5 и более кубометров чурок различной толщины, то лучше выбрать другую модель. После этого необходимо определиться с принципом работы и доступными материалами. Если у вас есть доступ к недорогим или бесплатным домкратам, или гидроцилиндрам и гидронасосам, то выбирайте схему гидравлического дровокола. Если же у вас есть доступ к различным реечным редукторам, а также к шкивам разного размера и ремням, то выбирайте реечный вариант. Если ничего такого у вас нет, то лучший выбор – конусный аппарат, ведь сделать конус и собрать любой редуктор проще, чем изготавливать рейку, винтовой редуктор или искать гидроцилиндр с гидронасосом.

После этого определитесь с источником энергии. Помните, если вы хотите использовать агрегат не только дома, но и вывозить, чтобы колоть дрова в других местах, то нужно выбирать бензиновый двигатель. Он стоит ненамного дороже электромотора с редуктором, работает на любом бензине и весит немного. Дизельный мотор небольшой мощности обойдется в 3–5 раз дороже бензинового, будет в 2–3 раза тяжелей и очень привередлив к качеству топлива. Поэтому дизельный двигатель есть смысл ставить лишь на сложное устройство с большим количеством функций, например, краном для погрузки поленьев большого размера.

Дровокол –  схемы, чертежи, фото и инструкции

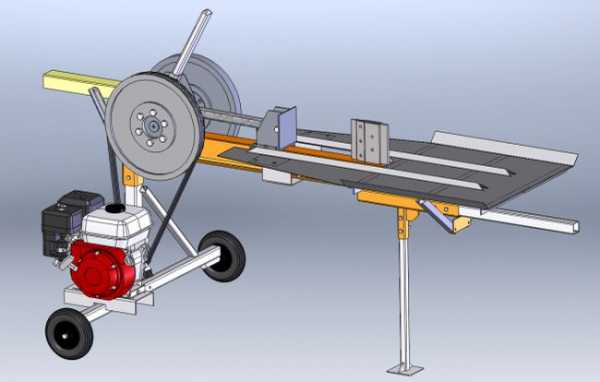

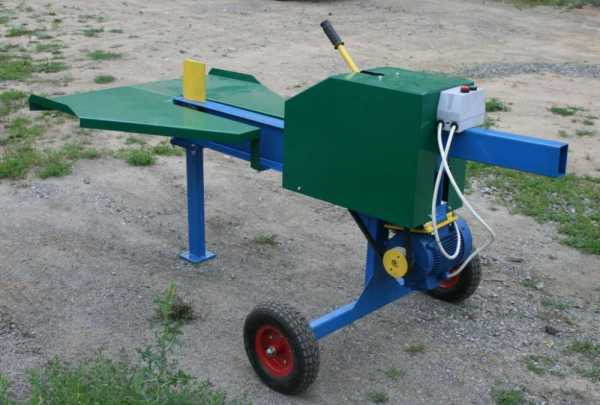

Ниже мы приведем чертежи и фотографии нескольких дровоколов, которые помогут вам понять их устройство, а также дадим инструкции по их изготовлению. Из них вы сможете выбрать тот вариант, который лучше других подходит для ваших условий и возможностей. Однако сначала мы разделим дровокол на составляющие:

• нож;
• система подачи полена;
• привод системы подачи полена;
• станина.

Нож – это устройство, раскалывающее древесину. В большинстве случаев это заточенная стальная пластина толщиной 10 и более мм. Для ножа важна надежность крепления к станине и возможность передвижения с места на место, чтобы изменять рабочую длину дровокола и подгонять ее под длину бревна.

Система подачи бревен – это механизмы и устройства, которые передвигают бревно по станине или иным способом насаживают его на нож. Привод системы подачи – это механизмы и устройства, которые соединяют двигатель и систему подачи, а также позволяют управлять работой системы подачи бревна.

Станина – это опора дровокола, обеспечивающая ему устойчивость в любых условиях.

Нож

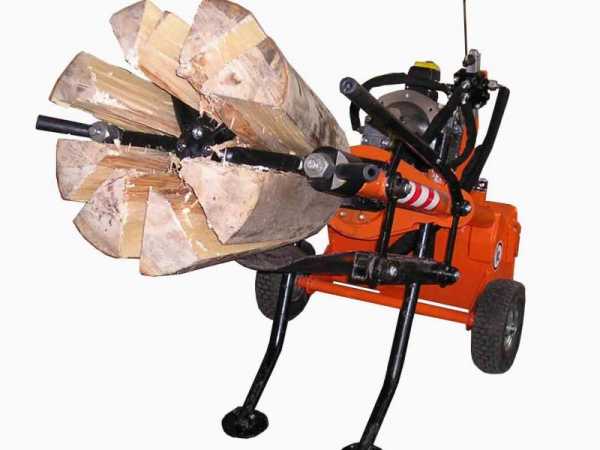

Нож может быть любой формы, а угол его заточки от 40–90 градусов. Он может состоять из одной пластины или нескольких, главное условие – надежность крепления к станине, в противном случае его сорвет с места и не получится расколоть полено. Чем больше лезвий ножа закреплено на станине, тем мельче он поколет бревно, поэтому иногда делают форму по максимальному размеру бревна, в которой располагают ножи так, чтобы они кололи бревно на дрова нужного размера.

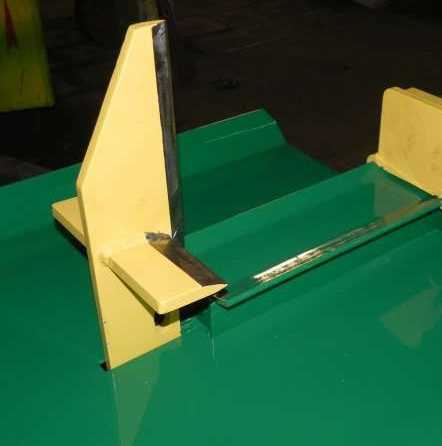

На этом фото вы видите нож из трех лезвий – одного вертикального и двух горизонтальных. Лезвия соединены сваркой, высоту установки горизонтальных ножей регулируют штифтом под станиной. Такой нож можно настроить на оптимальный размер дров (нижняя часть), а верхние дрова, при необходимости, раскалывать еще раз.

Нож этого типа не раскалывает, а разрывает древесину. Это происходит из-за конусной формы и большого крутящего момента. Такой нож с легкостью раскалывает самые толстые поленья, вне зависимости от породы дерева.

Ручной или кинетический дровокол работает как обычный топор-колун, то есть раскалывает дрова за счет кинетической энергии. Несмотря на то, что работать им легче, чем махать колуном, это все равно очень тяжелый труд, а сам аппарат с трудом раскалывает поленья толщиной свыше 50 см.

Система подачи полена

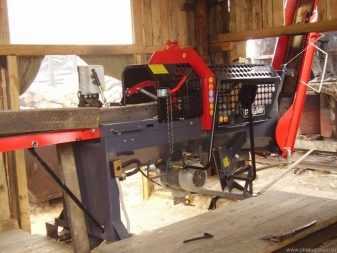

Все системы подачи делят на два вида – реечные и гидравлические. Реечные создают меньшее давление, но гораздо проще в изготовлении и быстрей возвращаются в исходное положение, поэтому за одно и то же время с их помощью можно расколоть больше поленьев. Гидравлические сложней и дороже, а также немного медленней работают (если увеличить мощность мотора и поставить более производительный насос, то их скорость работы сравнится с реечными), зато создают гораздо большее давление, поэтому лучше подходят для колки толстых поленьев. Оба вида систем подачи полена работают от любых двигателей, кроме того, домкратные устройства не нуждаются в двигателе, но их скорость работы во много раз меньше, чем обычных гидравлических.

Это наиболее дорогой вид привода, потому что вам придется купить или иным способом достать не только гидроцилиндр, но и гидронасос с блоком управления. Эти агрегаты можно снять со списанных самосвалов, бульдозеров или какой-то другой техники. Помимо затрат на покупку агрегатов, вам придется потратиться, чтобы оплатить услуги хорошего гидравлика, который сможет наладить работу этих механизмов.

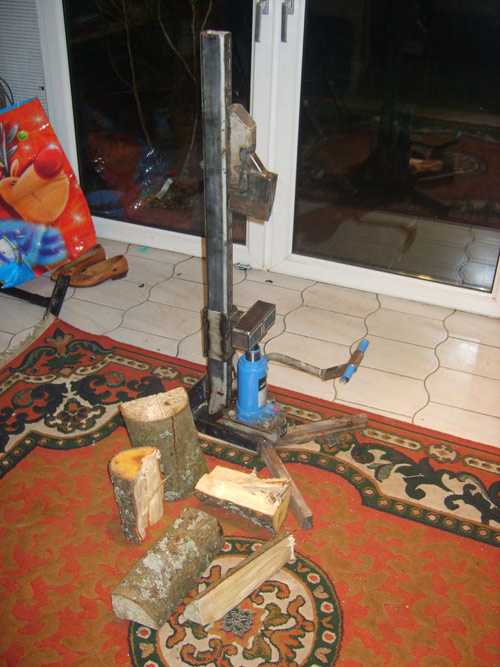

В этом дровоколе полено поднимает обычный автомобильный бутылочный домкрат, который лежит в багажнике у большинства водителей. Его единственное преимущество – дешевизна и простота конструкции, однако работать им тяжело и трудно. Ведь придется качать домкрат ногой и, расколов полено, наклоняться, чтобы опустить домкрат с помощью специального крана. Кроме того, домкрат этого типа можно использовать только для колки поленьев с ровным срезом.

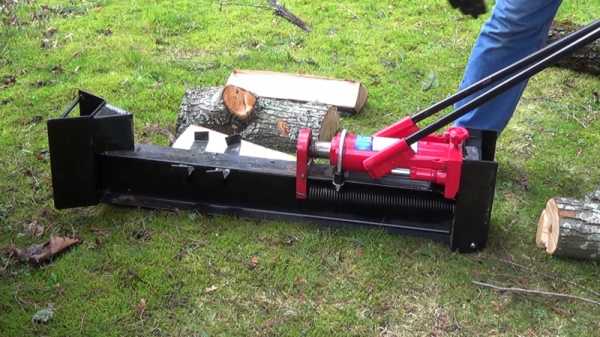

Такой домкрат обладает всеми недостатками описанного выше, кроме ограничения на поленья. Благодаря горизонтальному расположению и фиксаторам он легко раскалывает любые поленья. Однако после раскола полена приходится наклоняться и вручную, с помощью специального крана, опускать шток домкрата.

Подающий механизм этого типа обеспечивает достаточное давление для раскалывания даже крупных поленьев. В неактивном состоянии рейка немного возвышается над шестеренкой, поэтому последняя вращается вхолостую. Когда рейку прижимают к шестеренке, она начинает двигаться вперед и толкает перед собой бревно. Длина зубчатой части рейки выбрана такой, чтобы толкающая часть всего устройства немного не доходила до ножа. Когда зубчатая часть рейки проходит дальше шестеренки, последняя перестает влиять на нее, ведь на гладкой части нет зубов, однако благодаря контакту с последним зубцом, не дает рейке вернуться к исходному положению. Чтобы вернуть рейку обратно, на нее перестают давить, поэтому вертикальная пружина приподнимает рейку над шестеренкой, а горизонтальная пружина возвращает всю систему в исходное состояние.

На этом рисунке вы видите, как устроен и работает возвратный механизм реечного дровокола, о котором мы говорили выше. Мощные возвратные пружины обеспечивают большую производительность дровокола, ведь он быстро раскалывает полено и еще быстрей возвращается в исходное состояние.



Привод системы подачи

Вне зависимости от типа используемого двигателя, необходим редуктор, потому что обороты вала мотора гораздо выше, чем необходимо, а крутящий момент намного меньше. Наиболее простой и поэтому популярный вид редуктора – ременная передача. Коэффициент передачи зависит от разницы диаметров шкивов на моторе и дровоколе – чем больше разница диаметров, тем сильней редуктор снижает скорость вращения и поднимает крутящий момент. При этом чем больше диаметр шкива на дровоколе, тем выше разница между удельной скоростью вращения и крутящим моментом этого шкива и такими же параметрами вала дровокола. В итоге получается двойное преобразование крутящего момента и скорости вращения.







Станина

Назначений у станины два – обеспечивать устойчивость всей конструкции и поддерживать полено, чтобы оно не выскочило или не упало с дровокола. Поэтому станину разрабатываю исходя из выбранной комплектации устройства и доступных агрегатов. Горизонтальная станина – это, чаще всего, крепкий стол (для конусного дровокола) или балка (для всех остальных типов) на четырех ножках. На станине предусмотрены крепления для ножей, ведь их необходимо периодически точить (рекомендуем это делать перед началом сезона колки дров), а также менять высоту установки для лучшего раскола больших поленьев. Станину можно сделать мобильной, в этом случае вместо ножек устанавливают два или четыре колеса с системой фиксации.

Если систему фиксации сделать невозможно, то хороший выход – опускающиеся ножки. Их можно сделать как на гидравлическом, так и винтовом приводе. Такой подход не только избавит от необходимости устанавливать тормоза, но и обеспечит максимальную устойчивость на неровных площадках. Кроме того, станина может быть навесной, предназначенной для крепления к грузовику, легковому автомобилю или трактору. Если у машины, к которой вы крепите станину, есть гидропривод или вал отбора мощности, то вы сможете использовать ее мотор в качестве двигателя для дровокола. Это снизит стоимость изготовления агрегата.

Советы и рекомендации

Невозможно дать четкие инструкции по сборке дровокола своими руками, ведь такие инструкции подразумевают доступ с одним и тем же комплектующим и инструментам. Кроме того, в интернете выложено множество видео создания дровоколов своими руками, поэтому мы дадим лишь общие советы. Прежде чем разрабатывать чертежи дровокола, который вы решили сделать своими руками, составьте список доступного вам оборудования. Много полезного можно найти в пунктах приема черного и цветного металла, а также в местах хранения списанной техники. Для создания любого дровокола вам потребуется сварочный инвертор и умение им пользоваться. Если у вас нет такого аппарата, то купите его, если не умеете им пользоваться, научитесь. Без него вы не сможете сделать нормальный дровокол.

Если вы решили сделать конусный дровокол, то обязательно учитывайте направление вращения двигателя, ведь необходимо, чтобы резьба на конусе была нарезана по ходу вращения. В противном случае конус не будет вкручиваться в древесину и разрывать ее. Если вы выбрали ременную передачу, то предусмотрите возможность сдвига двигателя, чтобы регулировать натяжение ремней. Если вы достали гидроцилиндр и остальные детали на свалке, то попросите гидравлика проверить их состояние и, при необходимости, отремонтировать. Помните – чем проще конструкция дровокола, тем проще его сделать, при этом простой реечный дровокол ничем не уступает сложному и дорогому гидравлическому аппарату при колке поленьев среднего размера. Однако для колки поленьев толщиной свыше 60 см желательно использовать конусный или гидравлический аппарат, потому что реечный не сможет создать необходимого давления.

Теперь вы знаете, как сделать дровокол своими руками, как составлять для него чертежи, а также видели фото реально работающих устройств. Кроме того, вы узнали о преимуществах и недостатках различных типов и моделей дровоколов, поэтому сможете выбрать наиболее подходящую для ваших условий комбинацию этого агрегата. Вы узнали, что нужно для составления схемы и чертежа устройства, поэтому сможете спроектировать и создать дровокол самостоятельно.
