КТ829А ТО-220 Транзистор
Общая информация
Наименование | КТ829А ТО-220 Транзистор |
Торговая марка | No trademark |
Страна происхождения | СССР |
ТУ | аАО.336.292 ТУ |
Вид приемки | “1” |
Масса изделия, гр | 1,9 |
Дата выпуска | 01.01.1990 |
Наличие паспорта – этикетки | паспорт |
Транслитерация | Transistor KT829A |
Вид упаковки | картонная коробка |
Доупаковка | поролон |
Состояние упаковки | заводская |
Основные параметры
Функциональный тип | биполярный |
Типоразмер корпуса отечественный | КТ-28-2 |
Фактическая маркировка | КТ829А |
Габаритные размеры L*W*H | 10,3х28,9 |
15,5 mm | |
Длина выводов | 13,4 mm |
Технические характеристики
Макс. обратный ток | 1,5 mA |
Макс. мощность рассеивания | 60 W |
Макс. допустимое напряжение эммитер-база Uэб | 5 V |
Макс. допустимое напряжение коллектор-эмиттер Uкэ | 100 V |
Макс. допустимый постоянный ток коллектора | 8 A |
Статический коэффициент передачи тока | не менее 100 |
Структура | n-p-n |
Условия эксплуатации
Климатическое исполнение | УХЛ 3.1, 5.1 |
Примечание | (1988-1989гг.) |
Транзисторы КТ829А кремниевые мезапланарные структуры n-p-n составные усилительные, граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 4 МГц. Применяются в усилителях низкой частоты, переключающих устройствах.
ipelectron.ru
Усилитель на кт829а схема – полная и подробная информация
Большинство аудиолюбителей достаточно категорично и не готово к компромиссам при выборе аппаратуры, справедливо полагая, что воспринимаемый звук обязан быть чистым, сильным и впечатляющим. Как этого добиться?
Поиск данных по Вашему запросу:
Усилитель на кт829а схема
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Пожалуй, основную роль в решении этого вопроса сыграет выбор усилителя.
Функция
Усилитель отвечает за качество и мощь воспроизведения звука. При этом при покупке стоит обратить внимание на следующие обозначения, знаменующие внедрение высоких технологий в производство аудио – аппаратуры:
- Hi-fi. Обеспечивает максимальную чистоту и точность звука, освобождая его от посторонних шумов и искажений.
- Hi-end. Выбор перфекциониста, готового немало заплатить за удовольствие различать мельчайшие нюансы любимых музыкальных композиций. Нередко к этой категории относят аппаратуру ручной сборки.
Технические характеристики, на которые следует обратить внимание:
- Входная и выходная мощность. Решающее значение имеет номинальный показатель выходной мощности, т.к. краевые значения часто недостоверны.
- Частотный диапазон. Варьируется от 20 до 20000 Гц.
- Коэффициент нелинейных искажений. Здесь все просто – чем меньше, тем лучше. Идеальное значение, согласно мнению экспертов – 0,1%.
- Соотношение сигнала и шума. Современная техника предполагает значение этого показателя свыше 100 дБ, что сводит к минимуму посторонние шумы при прослушивании.
- Демпинг-фактор. Отражает выходное сопротивление усилителя в его соотношении с номинальным сопротивлением нагрузки. Иными словами, достаточный показатель демпинг-фактора (более 100) уменьшает возникновение ненужных вибраций аппаратуры и т.п.
Следует помнить: изготовление качественных усилителей – трудоемкий и высокотехнологичный процесс, соответственно, слишком низкая цена при достойных характеристиках должна Вас насторожить.
Классификация
Чтобы разобраться во всем многообразии предложений рынка, необходимо различать продукт по различным критериям. Усилители можно классифицировать:
- По мощности. Предварительный – своеобразное промежуточное звено между источником звука и конечным усилителем мощности. Усилитель мощности, в свою очередь, отвечает за силу и громкость сигнала на выходе. Вместе они образуют полный усилитель.
Важно: первичное преобразование и обработка сигнала происходит именно в предварительных усилителях.
- По элементной базе различают ламповые, транзисторные и интегральные УМ. Последние возникли с целью объединить достоинства и минимизировать недостатки первых двух, например, качество звука ламповых усилителей и компактность транзисторных.
- По режиму работы усилители подразделяются на классы. Основные классы – А, В, АВ. Если усилители класса А используют много энергии, но выдают высококачественный звук, класса B с точностью до наоборот, класс AB представляется оптимальным выбором, представляя собой компромиссное соотношение качества сигнала и достаточно высокого КПД. Также различают классы C, D, H и G, возникшие с применением цифровых технологий. Также различают однотактные и двухтактные режимы работы выходного каскада.
- По количеству каналов усилители могут быть одно-, двух- и многоканальными. Последние активно применяются в домашних кинотеатрах для формирования объемности и реалистичности звука. Чаще всего встречаются двухканальные соответственно для правой и левой аудиосистем.
Внимание: изучение технических составляющих покупки, конечно, необходимо, но зачастую решающим фактором является элементарное прослушивание аппаратуры по принципу звучит-не звучит.
Применение
Выбор усилителя в большей степени обоснован целями, для которых он приобретается. Перечислим основные сферы использования усилителей звуковой частоты:
- В составе домашнего аудиокомплекса. Очевидно, что лучшим выбором является ламповый двухканальный однотакт в классе А, также оптимальный выбор может составить трехканальный класса АВ, где один канал определен для сабвуфера, с функцией Hi – fi.
- Для акустической системы в автомобиле. Наиболее популярны четырехканальные усилители АВ или D класса, в соответствии с финансовыми возможностями покупателя. В автомобилях также востребована функция кроссовер для плавной регулировки частот, позволяющей по мере необходимости срезать частоты в высоком или низком диапазоне.
- В концертной аппаратуре. К качеству и возможностям профессиональной аппаратуры обоснованно предъявляются более высокие требования в силу большого пространства распространения звуковых сигналов, а также высокой потребности в интенсивности и длительности использования. Таким образом, рекомендуется приобретение усилителя классом не ниже D, способного работать почти на пределе своей мощности (70-80% от заявленной), желательно в корпусе из высокотехнологичных материалов, защищающем от негативных погодных условий и механических воздействий.
- В студийной аппаратуре. Все вышеизложенное справедливо и для студийной аппаратуры. Можно добавить о наибольшем диапазоне воспроизведения частот – от 10 Гц до 100 кГц в сравнении с таковым от 20 Гц до 20 кГц в бытовом усилителе. Примечательна также возможность раздельной регулировки громкости на различных каналах.
Таким образом, чтобы долгое время наслаждаться чистым и качественным звуком, целесообразно заранее изучить все многообразие предложений и подобрать вариант аудио аппаратуры, максимально отвечающий Вашим запросам.
all-audio.pro
Транзистор КТ829, kt829 характеристики и цоколевка (datasheet) — Radiodvor.com
Технические характеристики транзисторов КТ829, kt829 с буквенными индексами А, Б, В, Г. Приведено фото транзистора КТ829, его внутренняя схема, а также схема эквивалентной замены.
КТ829 — мощный низкочастотный кремниевый составной транзистор со структурой N-P-N. Транзисторы КТ829 отличаются высоким коэффициентом усиления и применяются в усилителях низкой частоты, ключевых устройствах, электронных переключателях и т.п.
Рис. 1. Изображение транзистора N-P-N структуры на принципиальных схемах.
Внешний вид и описание
Рис. 2. Внешний вид составных транзисторов КТ829.
Транзисторы КТ829 выпускаются в пластмассовом корпусе TO-220. Цоколевка у транзисторов КТ829 – перевернутая. Более мощным аналогом является отечественный транзистор КТ827. Из зарубежных транзисторов наиболее близким по параметрам является TIP122.
Масса транзистора КТ829 составляет не более 2 грамм. Маркировка и обозначение типа ранзистора приводится на корпусе.
Рис. 3. Размеры корпуса и цоколевка транзистора КТ829.

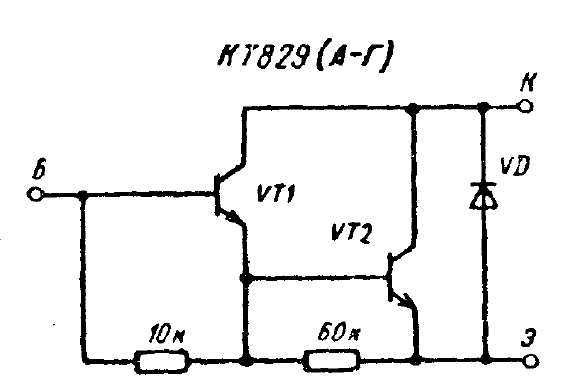

Рис. 4. Электрическая схема транзистора КТ829.
Технические параметры
Таблица 1. Технические харакетристики транзисторов КТ829 с буквенными индексами А-Г.
Транзистор | Предельные параметры | Параметры при T = 25°C | RТ п-к, °C/Вт | ||||||||||||||||||
при T = 25°C | |||||||||||||||||||||
IК, max, А | IК и, max, А | UКЭ0 гр, В | UКБ0 max, В | UЭБ0 max, В | PК max, Вт | приTК, °C | Tп max, °C | TК max, °C | h21Э | UКЭ, В | IК, А | UКЭ нас, В | IКЭR, мА | fгр, МГц | Кш, дБ | CК, пФ | CЭ, пФ | tвкл, мкс | tвыкл, мкс | ||
КТ829А | 8 | 12 | 100 | 100 | 5 | 60 | 25 | 150 | 85 | 750 | 3 | 3 | 2 | 1,5 | 4 | – | – | – | – | – | 2,08 |
КТ829Б | 8 | 12 | 80 | 80 | 5 | 60 | 25 | 150 | 85 | 750 | 3 | 3 | 2 | 1,5 | 4 | – | – | – | – | – | 2,08 |
КТ829В | 8 | 12 | 60 | 60 | 5 | 60 | 25 | 150 | 85 | 750 | 3 | 3 | 2 | 1,5 | 4 | – | – | – | – | – | 2,08 |
КТ829Г | 8 | 12 | 45 | 45 | 5 | 60 | 25 | 150 | 85 | 750 | 3 | 3 | 2 | 1,5 | 4 | – | – | – | – | – | 2,08 |
Схема эквивалентной замены
Для замены транзистора КТ829 можно использовать пару КТ817 и КТ819, схема эквивалентного включения приведена ниже.
Рис. 5. Эквивалентная схема для замены мощного составного транзистора КТ829.
