Куда в системе водоснабжения ставить обратный клапан: Обратный клапан для воды — Добродушный Сантехник

alexxlab | 17.06.2021 | 0 | Разное

Где ставить обратный клапан и фильтр грубой очистки в системе водоснабжения: tvin270584 — LiveJournal

При проектировании системы водоснабжения и отопления квалифицированные специалисты обязательно включают в список необходимого оборудования обратный клапан и фильтр грубой очистки. Они напрямую влияют на работу прочей трубопроводной арматуры и устройств, определяют срок их службы, а значит и работоспособность системы в целом. В этой статье мастер сантехник расскажет где ставить обратный клапан и фильтр грубой очистки в системе водоснабжения.
Как работает обратный клапан и где его необходимо устанавливать
Основанная функция любого обратного клапана – препятствовать изменению направления движения среды в системе на противоположное. В системе водоснабжения или отопления он не позволяет воде уходить обратно по трубопроводу после прекращения её подачи.Простейший муфтовый обратный клапан представляет собой устройство, состоящее из корпуса и находящейся в нем подпружиненной заслонки, полностью перекрывающей проходное отверстие. Когда же с обратной стороны на запорный элемент оказывается определенное давление, удерживающая её пружина сжимается, а заслонка смещается, открывая проход. После снижения давления он вновь перекрывается. Заслонка может быть выполнена в виде смещающегося в сторону диска, состоять из двух отдельных пластин или иметь форму шара, однако общий принцип действия остается неизменным.

Установка обратного клапана в системах водоснабжения и отопления необходима в следующих случаях:

Стоящий на входе в насосную станцию клапан препятствует уходу воды обратно в скважину – в этом случае вновь потребовалось бы заполнять насос водой вручную. Клапан на выходе в свою очередь не позволяет опустеть водопроводу. Обратный клапан на вводе в бойлер удерживает накопившуюся в его баке нагревшуюся воду, не давая поступать в трубопровод с холодной водой. Установка обратного клапана перед счетчиком препятствует корректировке его показаний, поэтому данное требование часто предъявляют снабжающие организации. В системах отопления устройство необходимо для предотвращения изменения направления потока теплоносителя, в том числе в контур с меньшим давлением.

Зачем нужно ставить фильтр грубой очистки и как он устроен

Фильтр грубой очистки – это элемент трубопроводной арматуры, предназначенный для удаления крупных механических примесей из среды, проходящей по трубопроводу. В системе водоснабжения он используется в первую очередь для улавливания элементов самого трубопровода – окалины, ржавчины, а также образовавшихся в трубах окаменелостей и крупных песчинок. В большинстве случаев этого вполне достаточно для того, чтобы обеспечить необходимое качество для бытовых нужд и предотвратить выход из строя оборудования.

В системах водоснабжения фильтры устанавливают обычно перед:

В зависимости от типа фильтрующего элемента различают сетчатые, дисковые и картриджные фильтры грубой очистки. Фильтрующий элемент обычно представляет собой сетчатый материал, с ячейками определенной величины – именно они определяют пропускную способность фильтра. Не прошедшие через него частицы отсеиваются и скапливаются в специальном ответвлении – грязевике. По расположению грязевика они бывают прямыми и косыми (угловыми), а по типу крепления – фланцевыми и муфтовыми.

Вне зависимости от конструкции все фильтры грубой очистки обслуживаемые. При этом в большинстве из них необязательно менять фильтрующий элемент – достаточно извлечь его из корпуса, удалить из него скопившиеся там отложения и промыть, а затем установить вновь.
Видео

В сюжете – Как установить универсальный фильтр грубой очистки

Источник
http://santekhnik-moskva.blogspot.com/2019/07/Gde-stavit-obratnyy-klapan-i-filtr-gruboy-ochistki-v-sisteme-vodosnabzheniya.html

Где и как установить обратный клапан в насосной станции

Обратный клапан является довольно важной составляющей системы водоснабжения, его можно отнести даже к группе наиболее важных элементов. Функция его – предотвратить утечки, в следствии которых может понизится давление в трубопроводе и как результат – сбои или даже аварийную остановку насосного оборудования. Принцып его действия – пропускать воду только в одном направлении и перекрывать отток воды в обратном. Данное устройство не позволяет воде, после остановки насоса, стекать в скважину или колодец. В надобности и, даже незаменимости, его не возникает никаких сомнений.

Конструктивно – это цилиндрический элемент, обычно выполненый из латуни, внутри которого вмонтирована пружина и перекрывающая пластина. Поскольку жесткость пружины не большая, напор воды сдвигает пластину и свободно движется по трубопроводу, но только в одном направлении, если же поток изменяет свое направление в обратную сторону – пластина под воздействием напора и пружины возвращается на место и перекрывает проход. Наиболее обоснованным местом установки клапана является или входное оверстие всасывающей трубы или участок непосредственно перед насосной станцией.

Применение обратного клапана в системе водоснабжения исключает необходимость при каждом запуске насоса заполнять систему водой. Во первых это делает доставку воды к потебителю быстрее, а во-вторых значительно продлевает жизнь насосному оборудованию.

Подбирая обратный клапан, Вам стоить руководствоваться диаметром трубы в которую его планируется монтировать. Также надо помнить, что после установки клапана, давление немного упадет, примерно на 0,5 атм.

Для дольшей службы самого устройства руководствуйтесь необходимимы рекомендациями: устанавливаете клапан в вертикальном положении, стрелка на корпусе устройства должна указывать вверх. Можно конечно устанавливать его и на горизонтальном трубопроводе, но тогда срок его службы будет меньшим – в процессе эксплуатации в горизонтальном положении, на его стенках будут оседать различные грязевые отложения, что приведет, со временем, к засорению.

Интернет-магазин “Волтар”

для чего нужен, как установить

Обратный клапан на воду — это элемент защиты трубопровода, обеспечивающий передвижение воды в определенном направлении, без возможности обратного перетока. На корпусе обратного клапана отлита стрелка, указывающая направление водного потока.

Для чего необходим обратный клапан водопровода

В загородном доме система ГВС и холодного водоснабжения подключается к автономному источнику воды – скважине, колодцу или неглубокому роднику. Но даже с глубины 4-10 метров воду необходимо доставить в дом без потерь, при этом длина водопровода может быть разной. Если погружной или глубинный насос работает постоянно, то проблем с доставкой воды в трубы или накопительный резервуар в нужном направлении не будет, но, как только насос отключится, вода не только перестанет поступать в трубы – она сольется обратно в скважину.

При большой длине труб каждое включение насоса будет сопровождаться значительной временной паузой, необходимой для нового заполнения трубопровода водой. Вот для чего нужен клапан – он ускоряет новый запуск системы водоснабжения, не позволяя воздуху заполнить трубопровод любой длины.

Поэтому в водоснабжение обратный клапан устанавливается в обязательном порядке, чтобы обеспечить движение воды только в одну сторону – при изменении направления потока запорное устройство блокирует водовод, и вода остается в трубах.

Где устанавливается обратный клапан

Запорная арматура водопровода стандартно ставится на резьбовое соединение рядом с водозабором – на поверхности или рядом с погружным насосом.

Диаметр механизма должен соответствовать диаметру водовода. Так как обратный клапан в системе одоснабжения расположен рядом с грунтом дна источника воды, то на него необходимо установить сетчатый фильтр грубой очистки.

Если устройство устанавливается на центробежный погружной или глубинный мембранный насос в системе водоснабжения, то оно должно крепиться на патрубке или на шланге для более удобного размещения в скважине. Если запорный механизм устанавливается в схему с поверхностным насосом, то крепить его можно и на поверхности, обойдясь без грубого фильтра, но если установка обратных клапанов в автономном водопроводе с погружным центробежным насосом неизбежна, то после насоса рекомендуется врезать другой фильтр — герметичный проточный.

Как устроен механизм

Корпус клапана сделан металлическим цилиндрическим, из латуни или бронзы. В корпусе отлита полая камера, которую перекрывает прокладка.

Плотно закрытый механизм в системе водоснабжения не пропускает воду благодаря пластиковой или резиновой прокладке, которая поджимается стальной пружиной.

Корпуса новых сантехнических устройств обратного хода делаются сборными, внутри устанавливаются клапанные группы и пружины, которые доступны для ремонта или замены посредством разборки корпуса. Все детали выполняются из высококачественных материалов, ведь постоянное место установки его чаще всего в водной среде.

Корпус собирается на резьбовое соединение, а схема водоснабжения в нужном направлении определяется по стрелке. Для ХВС корпуса имеют Ø 50-300 мм, для ГВС, где давление воды больше – 50-110 мм.

Разновидности устройств

Конструктивно бывают не только клапаны, но и затворы. Клапаны оснащены дисковой задвижкой, затворы — золотником с пружиной и уплотнителем. Механизмы с задвижками могут быть ударными и безударными.

1. В загородных домах для повышения надежности устанавливают подъемный обратный механизм, который может держать столб воды до нескольких десятков метров.
2. Обратный клапан шарового исполнения оснащен запорным конусообразным шаром, который перекрывает воду.
3. Обратный механизм с поворотной пластиной блокирует поток воды перемещением пластины при смене направления потока воды

Обычно при утечке на клапане его не ремонтируют, а заменяют на новый, так как стоимость нового изделия сопоставима со стоимостью ремонта старого.

Но увеличить время эксплуатации устройства обратного хода можно установкой фильтра или системы фильтров. Даже обычного сетчатого фильтра хватит для кратного увеличения срока службы устройства.

Обратный клапан для скважинного насоса

Обратный клапан для скважинного насоса – это устройство, которое позволяет двигаться потоку воды лишь в одном направлении. В данном случае, от скважинного насоса к точкам водоразбора. Для того, чтобы понять необходимость установки обратного клапана в скважине на воду, рассмотрим, что происходит в ней при включении и выключении насоса. 1.      Насос включен. Вода, под действием давления, создаваемого насосом, поднимается из скважины и поступает в мембранный гидроаккумулятор и дальше к точкам водоразбора. Если вода не потребляется, она накапливается в гидроаккумуляторе до достижения в нем верхнего порога давления, при котором реле давления выключает насос. Обратного тока воды в скважину нет, так как этому мешает давление, которое создает насос. 2.      Насос выключен. Давление, которое создавал насос, исчезает и теперь, в принципе, ничто не мешает воде стечь обратно в скважину под действием силы тяжести. Вот чтобы этого не происходило и существует обратный клапан. Без него при выключенном скважинном насосе в системе отсутствовало бы давление. И при каждом включении насоса ее вновь и вновь приходилось бы заполнять водой.  Даже, если на входе в мембранный гидроаккумулятор (со стороны насоса) установить обратный клапан, все трубы, которые находятся до него, приходилось бы за каждым разом заполнять водой, тратя на это электроэнергию. Где устанавливать обратный клапан для скважинного насоса Вот мы плавно и подошли к вопросу о местонахождении этого узла. Ясно, что он должен стоять между насосом и мембранным гидроаккумулятором, иначе установка последнего теряет всякий смысл. Но где точнее? Наиболее предпочтительным представляется вариант расположения клапана в районе скважинного насоса на трубе ПНД. В этом случае: 1.      При выключении насоса в скважину обратно сливается минимальное количество воды, то есть требуется минимальное количество электроэнергии для восполнения этой потери при включении скважинного насоса. 2.      Через скважинный насос в обратном направлении пройдет минимальное количество воды, раскручивая в обратную сторону его рабочее колесо (крайне нежелательный режим работы насоса). 3.      Чем больше пустого, не заполненного водой пространства между мембранным гидроаккумулятором и насосом, тем сильнее разгонится вода при включении последнего и, следовательно, тем сильнее будет гидроудар. На практике обратный клапан для скважинного насоса устанавливают непосредственно на выходе из самого насоса. Если насос неглубоко загружен в скважину  и скважина недалеко от дома, то можно ограничиться одним клапаном. Если же насос опущен глубоко и артезианская скважина находится на почтительном расстоянии от автоматики, то следует поставить минимум еще один клапан. Обычно его ставят рядом с гидроаккумулятором и автоматикой.  Виды обратных клапанов для насоса в скважине Конструктивно, все обратные клапана для скважинного насоса идентичны – корпус из нержавеющей стали или латуни, внутри которого имеется подпружиненная тарелка из пластика или металла с резиновым уплотнителем. В заключении следует сказать, что многие модели скважинных насосов имеют в своей конструкции обратный клапан – Grundfos, Pedrollo, Lowara и др. А вот, например, насосы Водомет встроенного обратного клапана не имеют.

Скважинный насос с обратным клапаном: монтаж и способы применения

Для продуктивного и качественного водоснабжения дома важно использовать такой элемент, как обратный клапан. Его основная задача — постоянное удержание водяного столба в водопроводной системе при отключении насосной аппаратуры.

Устройство клапана довольно простое, он призван проводить воду только однонаправленно. При не работающем насосе он не позволяет жидкостям стекать обратно в место забора воды (скважину, колодец). Наличие обратного клапана в насосной системе скважинного типа — важная составляющая часть любой водопроводной системы в частном доме.

Особенности и способы расположения обратного клапана в системе

Эта часть скважинного насоса состоит из запорной круглой пластины и пружины, расположенных в цилиндрической емкости из латуни. Пружина имеет довольно небольшую жесткость и потому легко пропуская воду в одном направлении, блокирует ее движение в обратном. При монтаже такого устройства возможно его присоединение в одном из двух положений насосной системы:

• Основное входное отверстие всасывающей трубки (чаще используют модели с сеткой — фильтром).
• Участок перед насосной скважинной системой.

Многие пользователи устанавливают обратный клапан прямо на сам насос, что не рекомендуется производителями. В результате такого монтажа при использовании насосной станции в системе возможно образование воздушной пробки, что не позволяет устройству полноценно выполнять свою функцию. В идеале необходимо устанавливать изделия подобного типа на расстояние в 0,5-1 метр от насоса.

Значение обратного клапана в поверхностных насосах велико: его наличие исключает необходимость постоянно включать насосный механизм для повторного забора воды. Благодаря этому такое оборудование прослужит долго и увеличит скорость подачи воды потребителю.

При покупке изделия следует учитывать, на трубу какого диаметра оно будет в дальнейшем установлено. При монтаже этого оборудования происходит некоторое сопротивление водяной струе, что снижает давление в системе в среднем на 0,5 атм, о чем заранее сообщают производители.

Компания «БЕЛАМОС» предлагает широкую линейку устройств с обратным клапаном:

• внешняя и наружная резьба,
• из латуни или пластика,
• с фильтром или без и т.д.

Получить более подробную информацию о видах и моделях скважинных насосов с обратным клапаном можно на сайте компании «БЕЛАМОС».

Монтаж обратного клапана: правила и качество

Насос с обратным клапаном устроен довольно просто. В его состав входит:

• корпус,
• пружина,
• диск,
• крышка.

Пружина в таком агрегате имеет довольно небольшую упругость. Если бы она была более жесткой, то произошла бы блокировка водного потока и смысла в использовании такого насоса не стало. На практике же было замечено, что в результате регулярной эксплуатации на самом клапане и мембранах происходит отложения грязевых веществ. Такие загрязнения со временем могут привести к полной остановке в работе скважинного насоса. Потому необходимо правильно устанавливать обратный клапан.

Одним из основных требований при монтаже такого оборудования является его вертикальная установка. Для этого на деталь наносится специальная стрелка, ориентируясь на которую можно сделать это правильно. При качественном монтаже такая стрелка будет точно указывать по направлению водяного потока — вверх.

Клапаны могут иметь различия в строении, и каждый из них имеет свои особенности, что учитывается при установке. Они могут быть использованы в различных бытовых системах. Есть модели, которые хорошо работают как при вертикальной, так и при горизонтальной ориентации.

При соблюдении правил монтажа клапанов и условий дальнейшей эксплуатации вся насосная система будет работать слаженно и прослужит долго.

Установка обратного клапана на насосную станцию своими руками

Насосная станция забирает воду из скважины, колодца и закачивает ее в специальный резервуар. Отсюда она раздается среди потребителей (краны, смесители, бойлер, посудомоечная и стиральная машины). Когда бак заполнен, реле отключает электромотор, подача прекращается. Поступление автоматически возобновляется при расходе, когда падает давление.

Агрегат работает не постоянно, а периодически. В перерывах вода должна удерживаться в резервуаре. С этой функцией справляется обратный клапан, который обязательно устанавливается на насосной станции. Он устроен таким образом, что закачивает воду, когда она находится в насосе. Прежде чем запустить устройство, его заполняют жидкостью, и она должна быть там всегда. Гидроаккумулятор служит накопительной емкостью и одновременно поддерживает необходимое давление в системе. После остановки электромотора оно начинает падать, если не заблокировать отток.

1 Особенности конструкции и назначение обратного клапана

Устройство по размерам небольшое, но без него поддерживать напор воды в системе невозможно. Оно принадлежит к той трубопроводной арматуре, которая предназначена предотвращать изменение направления потока жидкости. Можно встретить насосные станции, в моделях которых заложен обратный затвор. Обычно он идет в комплекте со всасывающим шлангом. Но большинство изделий поставляется без этой детали, ее приходится приобретать отдельно. Принцип действия подобен известному многим клапану вентиляции: пропускает поток в одном направлении и блокирует в другом.

Существует довольно много видов обратных клапанов. Для применения в быту используются:

1. Пружинные муфтовые. Состоят из двух частей, соединенных резьбой и установленной между ними резиновой прокладкой.
2. Такие же, но с латунным золотником, имеющим сферическую форму. Отличаются высокой пропускной способностью.
3. Комбинированные пружинные, включающие кран Маевского, через который стравливают воздух. Благодаря подобным устройствам упрощается обслуживание системы.
4. Пружинные с полипропиленовым корпусом. Устанавливают на водопровод из аналогичного материала.

Место монтажа: подающая магистраль, ввод в автономную систему непосредственно за насосом или перед ним. В зависимости от расположения обратные клапаны бывают донными и трубопроводными. Первые предохраняют от возвратного тока воды, поднятой из источника, когда оборудование выключено. Вторые предотвращают падение давления в системе. Если в самом начале всасывающей трубы не стоит клапан, то когда насос остановится, вода стекает назад, в магистрали образуются воздушные пробки. При запуске «насухо» разрушаются уплотнители, затем перегорает подмокший электродвигатель.

Насосная станция с донным клапаном

Современные помпы защищены от таких грозных последствий, а старые модели от этого не застрахованы. Но все равно после каждой остановки станции придется заливать воду – так она устроена. Установка запорной арматуры на трубе забора обязательна. Необходимо именно это несложное механическое устройство, потому что никакая электроника не в состоянии преодолеть силу земной тяжести, под воздействием которой жидкость стекает из труб, если не стоит обратный клапан.

Трубопроводная запорная арматура играет несколько иную роль. Она предназначена в большей мере защищать не насос, а систему распределения воды в доме. Перекрывая поток, не дает возвратиться в гидроаккумулятор, поддерживая напор. Монтаж насосной станции без обратного клапана на раздаче вызывает гидравлические удары, работу устройства во внештатном режиме. Установка затвора повышает надежность и эффективность водопровода, продлевает срок службы сантехнического оборудования, бытовых приборов.

Размеры обратных клапанов зависят от сферы применения:

• стандартный – используется практически во всех системах водоснабжения;
• миниатюрный – устанавливается внутри сгонов водяного счетчика;
• небольшой – располагают на выходе прибора учета;
• крупный – делают из чугуна, применяются в промышленных системах.

Отливают деталь из латуни: металл устойчив к воздействию солей, минералов и кислот, которые растворены в воде. Материалом для других элементов служит медь и цинк или специальные полимерные составы. Все прокладки резиновые или силиконовые. Также продаются устройства из нержавеющей стали. Они отличаются высокой стоимостью из-за прочности и повышенной устойчивости к коррозии. При возможности приобрести такую деталь не стоит обращать внимание на цену – она служит очень долго. Латунную приходится заменять или ремонтировать довольно часто.

Устройство для насосной станции

Сфера применения не ограничивается насосной станцией. В быту обратный клапан используется:

• на стояках холодной и горячей воды, если квартира в многоэтажке;

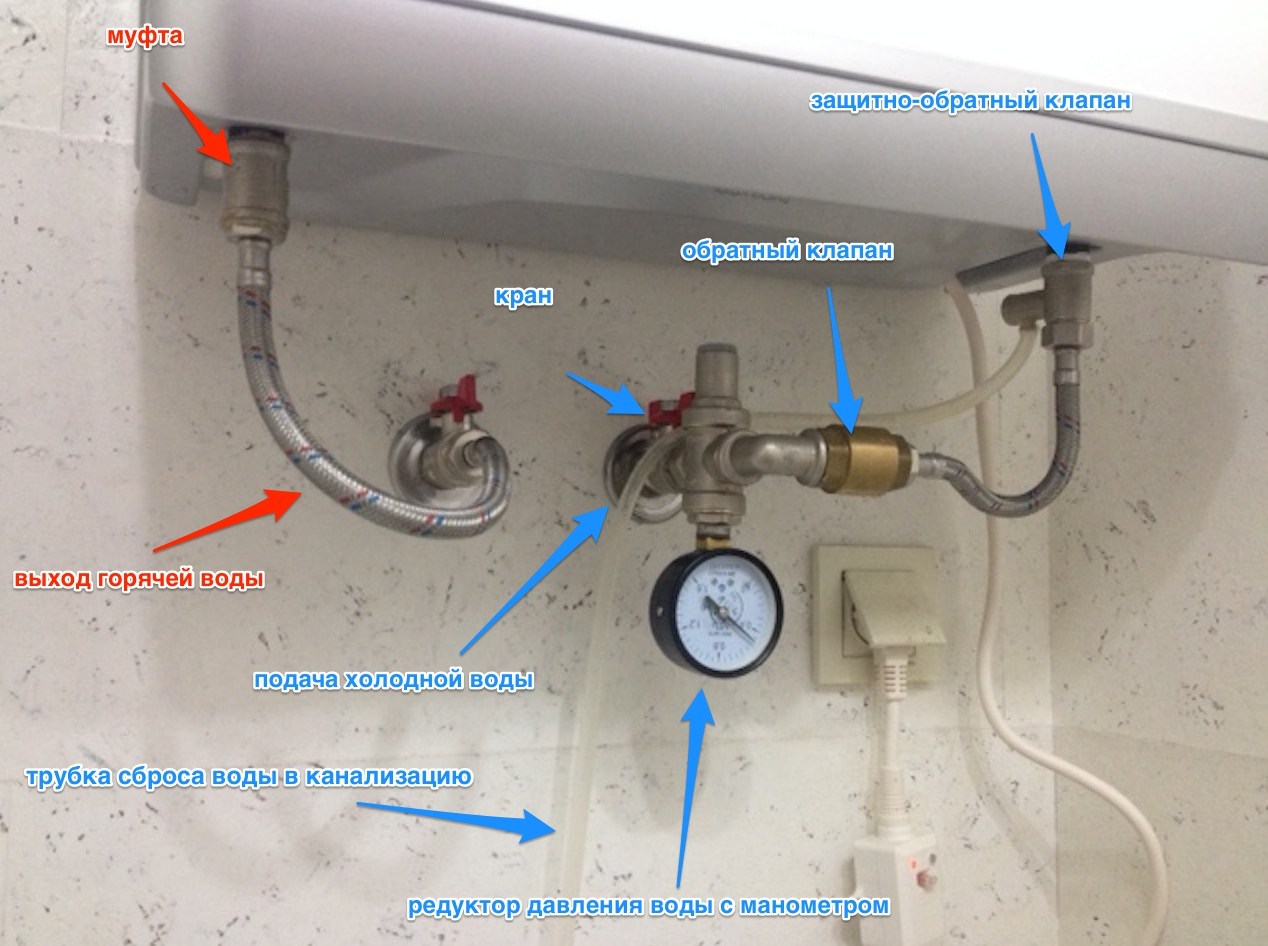

• в нагревательных устройствах – бойлер, электрическая или газовая колонка;
• для автономного отопления частного дома;
• ими оснащается канализация для предотвращения аварийных ситуаций.

2 Запорная арматура – виды и правила монтажа

Клапан располагают на подающей трубе. По конструктивному исполнению различают две модели. Первая имеют диск и пружину, которая от напора воды смещается и пропускает поток. У второй есть поперечные створки, которые открываются и закрываются в зависимости от возникающего давления. Вместе с бытовыми насосами чаще применяется муфтовый, а фланцевый преимущественно в более мощных устройствах. Перед ним устанавливают сетчатый фильтр. Он преграждает путь биологическим загрязнениям и твердым частицам, предупреждая их проникновение в водопроводную систему.

Установка донного устройства

Устройство монтируется в направлении стрелки на корпусе. От дна колодца или скважины выдерживается расстояние в пределах 0,5–1 м. Между поверхностью воды и клапаном выдерживают не менее 30 см. Погружные насосы не оборудуются фильтром перед обратным клапаном. Их конструкция предусматривает встроенную защиту от попадания твердых частиц, которые способствуют износу внутренних поверхностей. Запорное устройство в этом случае устанавливают после помпы перед всасывающим шлангом. Оно предотвращает спад давления в системе.

Трубопроводные клапаны поддержки напора различаются устройством, но принцип работы общий. Они призваны обеспечить движение водного потока в заданном направлении и препятствовать возвращению. Для этого внутри имеется запорный механизм. Под давлением рабочей жидкости он открывается и пропускает ее, а попытке обратного движения препятствует. Трубопровод перекрывается, вода остается в системе, напор сохраняется. Простой клапан состоит из немногих деталей:

• корпус с рабочей камерой;
• регулирующий орган;
• исполнитель – пружина.

Модели отличаются конструктивным исполнением, применяемыми при изготовлении материалами и креплением к трубам. Почти все разновидности используются при монтаже насосных станций, но не всегда установка обратного клапана практична и целесообразна. В системах, где немного точек забора, водопроводная конструкция успешно функционирует без них.

Трубопроводный обратный клапан перед насосом

Основная деталь обратного клапана – запорный элемент, который по отношению к оси трубы передвигается в одном из возможных направлений: параллельном, перпендикулярном и под углом. При монтаже обращают внимание не только на стрелку, указывающую направление потока. В ряде моделей смотрят на расположение крышки, в которой перемещается запорная деталь. Она может выполняться в нескольких вариантах:

1. Подъемный. Запор двигается вниз или вверх, реагируя на давление воды, закрывается под воздействием пружины. Имеет солидные габариты, поэтому применение нашел преимущественно в промышленном водоснабжении.
2. Шаровый. Используется шарик из резины или чугуна, пружина не предусмотрена. Самое простое, но эффективное устройство, которое прекрасно справляется со своей задачей.
3. Поворотный. Затвор в виде откидного лепестка. Модель применяется с трубами, диаметр которых превышает 50 мм.

В быту используют устройства, выполненные последними двумя способами. В отличие от вариантов с движущимся золотником они малогабаритные, не требуют большого пространства для перемещения. В одном случае поток регулируется шариком, который открывает и закрывает отверстие, реагируя на давление и направление движения воды. Во втором – функцию запорного механизма выполняют две половинки диска, размещенные на одном стержне.

Запорная арматура муфтовая и фланцевая

Обратные клапаны отличаются не только внутренним устройством, но и установкой. Вариант предопределяется материалом трубопровода и технологией соединения. С насосными станциями используют изделия:

• муфтовые – применяется резьба;
• фланцевые – имеются фланцы с обеих сторон и на трубах, между ними устанавливают прокладки;
• межфланцевые – собственное крепление отсутствует, присоединяются к фланцам труб длинными шпильками.

Для домашнего водоснабжения предпочтительнее выбирать модели, имеющие подъемно-пружинный запорный механизм и муфтовое соединение. Они легко устанавливаются на ответную резьбу, расположенную на трубопроводе. Отличаются ремонтопригодностью: больное место – пружина, которая иногда подводит, но она просто меняется. В инструкции указывают, из какого материала изготовлена. Если пластиковая – очень мало служит, лучше выбрать из нержавеющей стали.

3 Установка на насосной станции – выбор места

Пружина механизма не достаточно упругая, иначе он бы полностью блокировал водный поток. Эта особенность способствует накапливанию различных грязевых отложений на стенках. Засорения со временем вызывают сбои в работе во всей системе. Поэтому правильный монтаж обратных клапанов очень важен.

Чтобы устройство служило дольше, руководствуются рекомендациями изготовителя: устанавливают вертикально, а стрелка на корпусе указывает направление водного потока. Допускается горизонтальное размещение, но следует понимать, чем это грозит. На стенках отложения скапливаются гораздо быстрее, срок службы в таком случае сильно уменьшается.

Установка обратных клапанов, используемых для насосных станций, довольно простая. Сложнее выбрать правильное место и модель. Она зависит от типа помпы, совместно с которой будет работать. Можно купить агрегат со встроенным запорным устройством. Производители располагают их на входных и выходных магистралях. В любом случае перед покупкой следует поинтересоваться, имеет ли конструкция запорные клапаны. Если это предусмотрено, то устанавливать еще не нужно: это не только лишне, но и вредно. Возрастает напор в системе, снижается пропускная способность.

Если в колодце или скважине используется погружной вакуумный насос, обратный клапан монтируют перед гидроаккумулятором. Лучшие конструкции – имеющие шарик или золотник подъемного типа. Для насосных станций, расположенных на поверхности, обязательным является донный клапан, которые крепится на конце трубы, погружаемой в воду. Второй – трубопроводный, который устанавливают перед резервуаром. Некоторые производители указывают определенную модель, но, как правило, годятся устройства любого типа.

Вариант сборки

Определяющее значение при выборе модели имеет диаметр труб (обязательный размер всасывающей – не менее 1 дюйма), пропускная способность, рабочее давление. Устанавливают в зависимости от конструкции, используя имеющуюся резьбу или фитинги. Необходимо обеспечить очень высокую герметичность – малейший подсос воздуха приводит к неработоспособности. Применяют уплотнительную ФУМ-ленту. Обязательно располагают по стрелке, указывающей направление водного потока, чтобы устройство открывалось при закачивании жидкости.

Установка обратного клапана своими руками выполняется в такой последовательности:

1. Выбирают модель и проверяют ее работоспособность. Для этого достаточно подуть ртом с обеих сторон: в одном случае затвор открывается, в другом не пропускает воздух.
2. Определяют правильное направление установки. Его указывает стрелка на корпусе.
3. Накручивают клапан на резьбу, предварительно подмотав ФУМ-ленту. В насосной станции имеется вмонтированный переходник, для всасывающей трубы его следует приобрести.
4. Подтягивают крепление газовым ключом. Важно не переусердствовать – встречаются изделия не очень крепкие.

В некоторых случаях систему устраивают таким образом, что предусматривают опорожнение раздающей магистрали или работу насоса в реверсном режиме. Тогда устанавливать клапан после гидроаккумулятора нельзя – он заблокирует отток воды. Расположение по отношению к задвижке определяется технологией запуска станции. Имеются модели, работа которых начинается при закрытом кране. Тогда запорное устройство монтируют после него.

Место монтажа – погружная труба

Донный клапан рекомендуется устанавливать вместе с фильтром, который очищает воду от песка, предохраняя внутренние части от преждевременного износа. Лучше сразу купить устройство с сеткой. У некоторых моделей она снимается, что позволяет при необходимости произвести замену. Меньше всего загрязняются обратные клапаны, имеющие пружину и подъемный запорный элемент. Самая простая для установки трубная арматура, которая использует межфланцевое соединение. В частном доме применяют преимущественно недорогие приборы с креплением на муфте.

Обратный клапан для отопления: функции, обозначение, применение

Современная система отопления частного дома сложная и разветвленная. Для ее нормального функционирования нужны различные элементы. Один из них — обратный клапан для отопления. Где, для чего и с какой целью ставят эти устройства, каких типов и видов они бывают — обсуждаем ниже.

Где устанавливается в системе отопления

Общее назначение обратного клапана — пропустить поток теплоносителя в одном направлении и не дать ему двигаться обратно. Для работы не требуется электропитание или какие-либо другие условия, работают они от движения жидкостей. Ставится обратный клапан для отопления во всех позициях, где возможно возникновение противотока и паразитных контуров.

В системе отопления на несколько веток, обратный клапан ставят на обратном трубопроводе. Это не дает насосу «продавить» поток в обратном направлении

Такие же устройства ставят в холодный и горячий водопровод. Предназначенные для отопления отличаются тем, что используются материалы, хорошо переносящие длительное воздействие повышенных температур. Если стоят резиновые прокладки, то резина используется термостойкая. Это же касается и пластиковых деталей.

Если говорить конкретно о системах отопления (СО), то обратный клапан устанавливают:

На схемах обратный клапан обозначается как два треугольника, направленных вершинами один к другому. Один из треугольников закрашен. Место установки в ветке — практически любое. Главное, чтобы он был. Направление потока указывается на корпусе стрелкой. В этом направлении теплоноситель проходит. В обратном — перекрывается. При установке внимательно следите за стрелкой (можно еще ориентироваться на запорный элемент).

Виды обратных клапанов для отопления

Если вы ищете обратный клапан для системы отопления, обязательно уточняйте температурный диапазон эксплуатации. При установке в обратном трубопроводе температура может быть 80-90°C, выше она все равно не поднимается. При установке в подаче требования жестче — 110°C и не ниже. Иначе, по прошествии некоторого промежутка времени, размягченная резина может «залипнуть» и даже давление от циркуляционного насоса не сможет ее сдвинуть. В этом случае придется разбирать узел и ремонтировать или заменять устройство.

Этот обратный клапан используют в гравитационных системах отопления

Если говорить о типах и принципах работы обратного клапана для отопления, то в системах с принудительной циркуляцией можно ставить любой качественный экземпляр. Потока, создаваемого циркуляционным насосом, достаточно для работы любого механизма. В системах с гравитационной циркуляцией, наоборот, ставят только некоторые типы  — те, которые легко срабатывают. Ведь движение теплоносителя далеко не такое мощное, поэтому и срабатывать обратный клапан должен при малейшем проявлении обратного потока. К таким клапанам относится лепестковый и шариковый. Тип зависит от способа установки — при вертикальном расположении хорошо работают шариковые, на горизонтали — лепестковые. Рассмотрим их устройство подробнее.

Лепестковый (тарельчатый, хлопушка) обратный клапан

Как уже говорили, в системы отопления с гравитационной циркуляцией ставят модели, имеющие высокую чувствительность к обратному потоку. К таким относятся лепестковый обратный клапан. Его ставят в горизонтально расположенные участки.

Устройство лепесткового клапана

Как видно из чертежа, поток перекрывает легкий диск, который подвешен в верхней части корпуса. Стрелка на корпусе показывает «разрешенное» направление потока. Пока теплоноситель идет в этом направлении, диск поднят, практически не создает сопротивления потоку. При возникновении обратного движения, диск падает, перекрывая клапан.

При срабатывании, резко опустившийся диск ударяет по корпусу. При этом слышен хлопок. Поэтому еще одно название этого типа — «хлопушка». Еще могут называть тарельчатым, так как «рабочий орган» похож на тарелку.

По способу установки бывают вертикальными и горизонтальными. Делают их обычно из латуни. Размер могут иметь самый разный — от полудюйма до трех, пяти и более. При покупке обращайте внимание на такие нюансы:

• Толщина стенки. Чтобы не пришлось быстро менять обратный клапан для отопления из-за трещины в корпусе, толщина стенки должна быть не менее 3 мм. Это у изделий небольшого диаметра. В самых лучших по качеству, стенка может быть 8 мм. А еще можно ориентироваться по весу: много металла, вес будет больше.
• Диск, перекрывающий поток, может быть из латуни и пластика. Если температурный диапазон нормальный, можно брать и пластиковый. Если вам больше по вкусу латунный диск, смотрите чтобы на нем была резиновая прокладка, иначе при закрывании слышен металлический звук. Если таких устройств несколько, перезвон очень действует на нервы. К тому же изделия без резиновых прокладок, обычно выпускаются в Китае. А с китайскими изделиями как повезет: может работать долго и без проблем, а может через непродолжительный срок деформироваться диск.

Как уже говорили раньше, лепестковый клапан для отопления хорошо работает в гравитационных системах. Естественно, его можно ставить и в принудительную — там он ведет себя не хуже. Но в системах с насосами, вообще ставим обратные клапаны любой конструкции. Там потока хватает на срабатывание механизма любого типа.

Шариковый

В отличие от шаровых кранов, обратные клапана называют шариковыми. В них поток перекрывается пластиковым или резиновым шариком. Пока идет нормальный поток, шарик плавает в более широкой части корпуса, не создавая особых преград потоку. При появлении обратного потока, шарик перекрывает выходное отверстие. Принцип работы клапана понятен и прост, при нормальном качестве сбои дает редко.

Как правило, шариковые обратные клапана ставят в системах отопления с естественной циркуляцией

Делают эти клапана из чугуна и латуни. Лучше ставить латунные. Чугунные более шершавые внутри и через некоторое время шарик может застрять. В результате, при естественной циркуляции, поток не сможет сдвинуть шарик и котел закипит (это если поставите его на байпас). При выборе клапана также обращайте внимание на толщину стенки и на то, чтобы стенки были одинаковой толщины. Кроме этого, осмотрите сам шарик. Он должен быть идеальной формы, без царапин и других повреждений.

Еще раз напомним: в системе с естественной циркуляцией шариковый обратный клапан ставится, если надо его поставить вертикально. Если в такую трубу установить лепестковый, работать будет хуже — снизится КПД системы за счет того, что надо преодолевать гидравлическое сопротивление «захлопки» (диска, тарелки).

Подпружиненный с пластиковым или латунным штоком

Этот тип — самый распространенный. Устройство подпружиненного обратного клапана ненамного сложнее. В качестве запорного элемента используется диск, к которому прикреплен шток. На этот шток надета пружина. В «исходном состоянии» пружина поджимает диск к краям корпуса, перекрывая поток. Как только давление теплоносителя становится больше, чем давление системы, диск отодвигается, открывая проход. Давление снижается, запорный элемент возвращается в исходное состояние.

Подпружиненный обратный клапан и его принцип работы

Обратный клапан этого типа стоит дешевле лепесткового и шарикового, но ставить его в системах отопления с естественной циркуляцией не желательно: вряд ли гравитационный поток его «продавит». Да и заужает он сечение сильно, снова-таки снижая эффективность системы. А вот на обратке бойлера косвенного нагрева или на линии подпитки системы холодной водой, он очень неплохо работает.

Некоторые умельцы переделывают такие экземпляры под естественную циркуляцию. Для этого разбирают, заменяют штатную пружину на более слабую — чтобы срабатывал при меньшем давлении. Второй вариант — наращивают шток. В любом случае переделанные экземпляры часто дают сбои — перекашивается запорный диск, после чего он часто застревает. В результате система не работает нормально ни в одном из режимов. Так что на байпас циркуляционного насоса, такой вариант не стоит ставить однозначно — ни «оригинальный», ни доработанный.

Oventrop SWI (Германия) — одна из надежных марок, на которую мало нареканий

Подпружиненный обратный клапан может быть с латунным или пластиковым штоком. Если посмотреть на характеристики, особой разницы нет. И те и другие могут использоваться при температуре до 120°C. Зато есть разница в цене — с латунным штоком в три раза дороже. Принимать решение вам, так как основное — качественная пружина. Но и шток тоже важен.

% PDF-1.4 % 20 0 объект > эндобдж xref 20 80 0000000016 00000 н. 0000002268 00000 н. 0000002379 00000 п. 0000003144 00000 п. 0000003322 00000 н. 0000003832 00000 н. 0000003945 00000 н. 0000004423 00000 н. 0000014907 00000 п. 0000015475 00000 п. 0000015988 00000 п. 0000016556 00000 п. 0000016703 00000 п. 0000016894 00000 п. 0000026462 00000 н. 0000026656 00000 п. 0000026848 00000 н. 0000027038 00000 п. 0000027215 00000 н. 0000027392 00000 н. 0000027570 00000 п. 0000038087 00000 п. 0000038655 00000 п. 0000039291 00000 п. 0000039800 00000 п. 0000040313 00000 п. 0000040401 00000 п. 0000040961 00000 п. 0000050609 00000 п. 0000059881 00000 п. 0000069907 00000 н. 0000079355 00000 п. 0000087984 00000 п. 0000093806 00000 п. 0000099184 00000 п. 0000099309 00000 н. 0000099420 00000 н. 0000099531 00000 н. 0000099600 00000 н. 0000099683 00000 п. 0000100252 00000 н. 0000100510 00000 н. 0000100666 00000 н. 0000100691 00000 п. 0000100990 00000 н. 0000101074 00000 н. 0000140545 00000 н. 0000140582 00000 н. 0000142083 00000 н. 0000142120 00000 н. 0000145252 00000 н. 0000145289 00000 н. 0000148421 00000 н. 0000148458 00000 н. 0000151590 00000 н. 0000151627 00000 н. 0000154759 00000 н. 0000154796 00000 н. 0000154873 00000 н. 0000154950 00000 н. 0000155024 00000 н. 0000155119 00000 н. 0000155266 00000 н. 0000155567 00000 н. 0000155620 00000 н. 0000155734 00000 н. 0000155811 00000 н. 0000155921 00000 н. 0000156174 00000 н. 0000156446 00000 н. 0000169256 00000 н. 0001106142 00000 п. 0001314885 00000 п. 0001335593 00000 п. 0001362248 00000 п. 0001383138 00000 п. 0001439772 00000 п. 0001451383 00000 п. 0001468015 00000 п. 0000001896 00000 н. трейлер ] / Назад 1514100 >> startxref 0 %% EOF 99 0 объект > поток hlKBahԌļ и ~) А.| zdra` + L & + N ާ

Установка обратного клапана | DFT® Inc

Обратные клапаны играют важную роль в предотвращении обратного потока и защите чувствительного оборудования, трубопроводов, насосов и компрессоров. Однако обратные клапаны не могут работать наилучшим образом, если они не установлены должным образом. Ошибки при установке могут проявиться в утечке или отказе клапана, что поставит под угрозу целостность всей системы трубопроводов.

Поворотные обратные клапаны, двухдверные обратные клапаны или бесшумные подпружиненные обратные клапаны осевого потока, все регулируют поток через несколько иной механизм.В поворотных клапанах используется диск, который поворачивается внутрь и наружу потока жидкости, в то время как в двухдверных клапанах используются пружины, закрывающие две «двери», чтобы остановить поток. Подпружиненные клапаны осевого потока используют конструкцию диска и штока и включают пружины сжатия для закрытия клапана до того, как поток жидкости изменит свое направление потока на противоположное. Это важно, потому что конструкция с осевым потоком, обеспечивающая быстрое закрытие, резко снижает вероятность гидравлического удара – опасной неисправности, когда внезапное отключение насоса или внезапно закрывающийся клапан вызывает гидравлический удар в трубопроводе.В этом руководстве мы обсудим способы предотвращения гидроудара и других распространенных проблем с обратным клапаном.

Когда требуется обратный клапан

Инсайдеры отрасли называют обратные клапаны «неправильно понятыми клапанами». Многие профессионалы просто не знают, когда и как правильно использовать обратные клапаны, поэтому они думают, что вся категория не нужна или неэффективна.

Итак, когда – это , нужен обратный клапан? Как правило, мы рекомендуем обратный клапан, когда существует вероятность обратного потока среды, транспортируемой по трубе, что может привести к повреждению системы.Скопление конденсата также может привести к гидроударам. Установка обратных клапанов в трубопроводы сбора конденсата предотвращает серьезные неисправности, автоматически предотвращая обратный поток. Таким образом, правильный обратный клапан не только предотвращает серьезные проблемы, такие как гидравлический удар, но и защищает весь процесс, а также оборудование, установленное в трубопроводе.

Установка обратного клапана

Чтобы ощутить все преимущества обратного клапана, очень важно придерживаться передовых методов установки.Простая ошибка при установке клапана может в лучшем случае снизить эффективность, а в худшем – вызвать существенный ущерб. Некоторые ключевые моменты, о которых следует помнить, включают:

• Выбор: Выбор клапана, не подходящего по размеру вашего трубопровода, материалу, ориентации трубы, направлению потока и скорости потока, приведет к неэффективности процесса или возможному преждевременному износу и отказу компонентов клапана.
• Расположение: Обратите особое внимание на то место в трубопроводе, где вы устанавливаете клапан.Не все обратные клапаны будут работать в вертикальном трубопроводе. Это также включает обеспечение того, чтобы клапан находился на расстоянии не менее пяти диаметров трубы от колен, тройников, фитингов или других клапанов, которые могут вызывать турбулентность.
• Ориентация: Убедитесь, что клапан правильно сориентирован, проверив стрелку потока (часто напечатанную на бирке или постоянно наносящую маркировку на сам клапан). Эта стрелка указывает правильное положение относительно потока в трубе.

Решения проблем с обратным клапаном

Предотвращение неисправностей обратных клапанов, таких как ударная труба, имеет решающее значение для предотвращения серьезных и дорогостоящих повреждений ваших труб, клапанов или другого дорогостоящего оборудования.В DFT мы никогда не хотим, чтобы наши клиенты сталкивались с предотвратимыми сбоями системы, поэтому мы делимся своим опытом: в дополнение к этому руководству мы собрали комплексный веб-семинар, который расширяет возможности правильной установки и обслуживания обратных клапанов, предоставляя экспертные знания. руководство по конструкции трубопроводов, которые работают и служат долго.

По конкретным вопросам о выборе обратного клапана для вашего приложения обращайтесь к нашей команде. Если вы ищете стандартный клапан на складе или полностью индивидуальный заказ, мы будем работать с вами, чтобы убедиться, что вы получите функциональное, эффективное и безопасное решение ваших проблем с трубопроводами.

Превентор обратного потока

и обратный клапан: в чем разница?

Превенторы обратного потока обеспечивают лучшую защиту от загрязнения городской водопроводной воды.

Обратный клапан обеспечивает базовую форму предотвращения обратного потока, предотвращая течь воды в неправильном направлении. Нормы и стандарты моделей Национальной ассоциации противопожарной защиты (NFPA) требуют их использования в различных местах систем противопожарной защиты, а обратные клапаны являются необходимыми компонентами и устройств предотвращения обратного потока.Но сами по себе они не могут защитить городскую питьевую воду от загрязнения обратным потоком. «Питьевые» запасы содержат очищенную воду питьевого качества.

В этом блоге мы объясняем основные различия между устройствами предотвращения обратного слива и обратными клапанами. И мы развеяли заблуждение, о котором часто спрашивают на онлайн-форумах: хотя обратные клапаны имеют другие важные применения, они не могут считаться безопасной заменой устройствам предотвращения обратного потока, когда речь идет о защите чистоты питьевой воды.

На рынке обратных клапанов или ключевых инструментов для проверки обратных клапанов? Обязательно ознакомьтесь с нашей подборкой обратных клапанов . QRFS также содержит ключевые инструменты проверки обратного потока и наборы инструментов , которые быстро удаляют или устанавливают кулачковые проверки, обнаруженные в узлах предотвращения обратного потока Эймса и Уоттса.

Обратные клапаны и устройства предотвращения обратного слива: почему они не взаимозаменяемы

Обратный поток возникает, когда изменения давления в трубопроводах вызывают обратный поток жидкостей, газа или полутвердых веществ в неправильном направлении.Обратные клапаны предназначены для обеспечения того, чтобы вещества в трубе текли только в одном направлении, автоматически закрываясь для предотвращения нежелательного обратного потока при изменении направления. Они успешно используются в самых разных сферах применения: защита оборудования, такого как насосы и фильтры, от повреждения обратным потоком, остановка дренажа в пожарной спринклерной системе при изменении высоты, обеспечение сброса давления в жидкостных или пневматических системах и многое другое.

Из-за своей простой конструкции обратные клапаны обычно работают без автоматизации или вмешательства человека, продолжая работать, даже если отключено электричество или люди не могут вручную их включить.Вместо этого они чувствительны к потоку; когда вода течет по трубе, обратные клапаны открываются или закрываются в зависимости от скорости потока воды. Давление открытия или минимальное давление на входе, необходимое для работы обратного клапана, обычно составляет от 1 до 5 фунт-сила на квадратный дюйм (PSI).

Многие обратные клапаны имеют шарнирную заслонку с пружиной, которая удерживает клапан в закрытом состоянии до тех пор, пока он не будет открыт водой, текущей из источника. Если давление на выходе превышает давление на входе, пружина прижимает тарелку к резиновому седлу, образуя водонепроницаемое уплотнение и предотвращая реверсирование потока.

Пружина удерживает откидную тарелку внутри этого желобчатого обратного клапана на месте до тех пор, пока поток воды не толкнет его.

Но вот в чем дело: обратный клапан может служить важным средством предотвращения обратного потока в сценариях с низким уровнем риска, например, когда повреждение оборудования является самым большим риском. Но когда ставки так высоки, как чистота воды, которую пьют люди, местные правила водоснабжения требуют более надежной защиты предохранителей от обратного потока.

Хотя обратные клапаны большую часть времени работают надежно, отказы могут происходить по многим причинам.Поскольку заслонка обратного клапана всегда находится на пути потока, движение заслонки будет происходить даже при недостаточном потоке. Детали, которые трутся друг о друга, вызывают износ, что в конечном итоге может привести к отказу обратного клапана. В крайних случаях поврежденные компоненты могут даже выйти в линию, что приведет к неисправности других клапанов или оборудования.

Изношенные уплотнения седла – еще одна частая причина отказов обратного клапана, а также застрявший мусор, из-за которого клапан остается застрявшим в открытом или закрытом положении.Повреждение также может быть вызвано гидроударом, при котором обратное направление потока ниже по потоку вызывает резкое закрытие клапана, что приводит к волне давления, которая распространяется по всей трубе и повреждает трубу. Неправильное обслуживание, установка или сборка также могут привести к сбоям.

Согласно местным правилам водоснабжения, обычно требуются дополнительные средства защиты от обратного потока для защиты перекрестных соединений с источниками питьевой воды. Источник: Watts

Преобразователи обратного потока поднимают защиту от обратного потока на новый уровень

Обратный поток может быть опасен, когда из-за перепада давления в водопроводных трубах вода из строительных систем, таких как спринклеры, ирригация или водопровод, просачивается обратно в главный городской водопровод.Когда это происходит, общественная питьевая вода может быть загрязнена такими загрязнителями, как удобрения, пестициды, отходы жизнедеятельности человека и вредные химические вещества.

Обратный поток также может быть чрезвычайно дорогим для устранения: Агентство по охране окружающей среды (EPA) заявляет, что в среднем для устранения обратного потока требуется около 500 часов, что обходится в 14 800 долларов.

Как и обратный клапан, предохранитель обратного потока – это устройство, которое обеспечивает движение воды только в одном направлении. Его единственная задача – поддерживать поток воды из водопровода в трубы здания.Тем не менее, он выводит защиту от обратного потока на новый уровень благодаря дополнительным отказоустойчивым устройствам, предназначенным для поддержания чистоты питьевой воды, предотвращая резервное копирование непитьевой воды в системах здания и ее загрязнение.

В нашем предыдущем блоге «Как работает устройство для предотвращения обратного потока?» Подробно рассказывается о различных типах устройств для предотвращения обратного потока и о том, как они работают. В нем также объясняется, когда они необходимы для защиты городского водоснабжения, подключенного к системам противопожарной защиты.

Местные правила водоснабжения устанавливают требования к устройствам предотвращения обратного потока в строительных системах, например к противопожарному оборудованию.Они также обычно требуют, чтобы устройства предотвращения обратного потока регулярно проверялись и обслуживались сертифицированными специалистами, чтобы гарантировать их надежность и правильную работу.

Обязательно проконсультируйтесь с местным управлением водоснабжения, чтобы понять особые требования к устройствам для предотвращения обратного потока в вашем районе.

Противопожарные системы: как работает обратный клапан?

В системах противопожарной защиты используются два основных типа предохранителей обратного потока. Преобразователи обратного потока с двойным обратным клапаном (DCV) распространены в ситуациях с низкой степенью опасности, когда перекрестное загрязнение может создавать неудобства или вызывать эстетические возражения, но не создавать опасности для здоровья.

Эти превенторы противотока специально разработаны для предотвращения обратного потока в спринклерных системах пожаротушения с использованием двух обратных клапанов, собранных последовательно, чтобы предотвратить обратное попадание воды в линию подачи.

Это резервирование гарантирует, что один обратный клапан будет продолжать защищать городское водоснабжение, даже если другой выйдет из строя. Узел также позволяет закрыть один клапан, чтобы уменьшить перепад давления на другом, создавая более надежное уплотнение и избегая даже незначительной утечки обратного потока.

Преобразователи обратного потока с двойным обратным клапаном

специально разработаны для защиты систем противопожарной защиты. Источник: Watts

A Превентор обратного потока для зоны пониженного давления (RPZ) еще больше усиливает защиту дублирующих обратных клапанов. Добавление дифференциального предохранительного клапана с гидравлическим приводом делает это устройство по существу отказоустойчивым.

Во время нормальной работы превентора обратного слива RPZ давление между двумя обратными клапанами, называемое зоной пониженного давления , поддерживается на более низком уровне, чем давление подачи.Если какой-либо из обратных клапанов протекает, предохранительный клапан предназначен для открытия и выпуска воды наружу, гарантируя, что обратный поток никогда не произойдет.

Что касается систем противопожарной защиты, то сантехнические нормы обычно требуют наличия предохранителей обратного потока RPZ в перекрестных соединениях с высокой степенью опасности, где опасные химические вещества, такие как антифриз или ингибиторы коррозии, могут угрожать здоровью населения в случае их попадания в систему водоснабжения города. Однако некоторые местные органы водоснабжения требуют их для всех приложений противопожарной защиты.

Предохранители обратного потока зоны пониженного давления усиливают защиту, обеспечиваемую резервными обратными клапанами, с добавлением дифференциального предохранительного клапана с гидравлическим приводом. Источник: Watts

Превенторы обратного потока по сравнению с обратными клапанами: для систем питьевого водоснабжения требуется повышенная защита Обратные клапаны

используются для предотвращения обратного потока в самых разных областях, от систем отопления, вентиляции и кондиционирования воздуха до отстойных насосов и пожарных спринклерных систем с изменением высоты. Но когда дело доходит до общественного здоровья и безопасности, многие органы водоснабжения и муниципалитеты требуют более надежной защиты предохранителей от обратного потока для обеспечения безопасности питьевой воды.

Знание основных различий между устройствами предотвращения обратного потока и обратными клапанами помогает владельцам собственности и менеджерам объектов понять, почему дополнительные затраты и сложность имеют смысл.

Check Key Инструменты и наборы инструментов могут безболезненно снимать или устанавливать обратные клапаны в узлах предотвращения обратного потока, не повреждая клапан, ваши инструменты или ваши руки.

QRFS предлагает набор обратных клапанов для противопожарной защиты и других применений. У нас также есть ключевые инструменты и наборы инструментов для проверки обратного потока, которые быстро удаляют или устанавливают кулачковые проверки, обнаруженные в узлах предотвращения обратного потока Эймса и Уотта.

Этот блог изначально был размещен по адресу QRFS.com/blog . Посетите нас: Facebook.com/QuickResponseFireSupply или Twitter @QuickResponseFS .

Материалы, представленные на сайтах «Мысли о пожаре» и QRFS.com, включая весь текст, изображения, графику и другую информацию, представлены только в рекламных и информационных целях. Каждое обстоятельство имеет свой уникальный профиль риска и требует индивидуальной оценки.Содержание этого веб-сайта никоим образом не исключает необходимости в оценке и совете специалиста по безопасности жизнедеятельности, услуги которого следует использовать во всех ситуациях. Кроме того, всегда консультируйтесь со специалистом, например, инженером по безопасности жизнедеятельности, подрядчиком или местным органом власти, имеющим юрисдикцию (AHJ; начальник пожарной охраны или другое государственное должностное лицо), прежде чем вносить какие-либо изменения в вашу систему противопожарной защиты или безопасности жизни.

Использование обратных клапанов в погружных насосных установках

Что такое обратный клапан? Нужен ли мне обратный клапан?

Обратный клапан – это клапан, который используется для предотвращения обратного потока в системе трубопроводов.Давление жидкости, проходящей через трубу, откроет клапан, в то время как любое изменение направления потока закроет клапан. Обратный клапан поможет вашей водяной системе поддерживать давление при отключении насоса, а также предотвратит обратное вращение, подъем и гидравлический удар.

Рекомендуется установить хотя бы одну проверку на всех погружных насосных установках. Многие скважинные насосы имеют встроенные обратные клапаны. Даже если в насосе есть встроенный обратный клапан, мы рекомендуем установить обратный клапан в нагнетательной линии в пределах 25 футов от насоса и ниже уровня слива воды.Хотя у монтажников разные мнения, в глубоких колодцах мы рекомендуем устанавливать обратные клапаны через каждые 200 футов, чтобы распределить вес на каждый клапан.

Какой тип обратного клапана мне нужен? Запрещается использовать обратные клапаны поворотного типа в погружных насосных установках. Обратные клапаны поворотного типа имеют более медленное время реакции и могут вызвать гидроудар. Следует использовать подпружиненные обратные клапаны, поскольку они быстро закрываются и, таким образом, помогают предотвратить гидравлический удар. Его размер должен соответствовать условиям расхода и давления насоса.Номинальное давление обратных клапанов должно превышать максимальное давление насоса.

Обратное вращение, подъем и гидравлический удар могут привести к преждевременному отказу насоса или двигателя.

Обратное вращение . Когда двигатель останавливается, вода из капельной трубы может стекать вниз по напорной трубе, когда нет обратного клапана или неисправного обратного клапана. Поток может вызвать вращение насоса в обратном направлении. Если насос запускается во время обратного вращения, это может вызвать чрезмерное усилие, которое может сломать вал насоса, вызвать повреждение рабочего колеса или привести к повреждению подшипника.

Аптраст . При отказе обратного клапана или отсутствии обратного клапана насос запускается с нулевым напором. При низком давлении или его отсутствии рабочие колеса «всплывают» и изнашиваются диффузоры, расположенные выше. Этот повторяющийся износ может вызвать преждевременный выход из строя как насоса, так и двигателя.

Гидравлический молот . Неисправный или негерметичный обратный клапан может вызвать разрежение в нагнетательном трубопроводе. Когда насос запускается, вода, движущаяся с очень высокой скоростью, заполняет пустоту и ударяется о неподвижную воду в трубопроводе над ней, вызывая гидравлический удар.Удар может расколоть трубы, сломать соединения или повредить насос и двигатель.

Обучающий веб-семинар: Обратные клапаны водоотливного насоса

Обратный клапан водоотливного насоса – это водопроводное изделие, которое специально используется в системах отстойников или канализационных насосов. Эти клапаны помогают убедиться, что откачанная вода не вернется в яму. Если у вас не установлен обратный клапан, ваша система будет работать намного тяжелее и чаще откачивать то же количество. Установка одного из этих клапанов значительно снизит нагрузку на ваш насос и сэкономит энергию, ограничив количество, необходимое насосу для работы.

Когда помпа включается слишком часто и быстро, двигатель нагревается и со временем может сгореть помпа. Это может быть очень дорогостоящим, особенно если вы используете устройство более высокого качества. Обратный клапан – отличный способ защитить ваши вложения от ненужного ущерба.

Видео ниже представляет собой обучающий веб-семинар «Обратные клапаны отстойного насоса» и посвящен общему обзору того, что это за продукты, где они используются и доступны различные стили.

Дополнительные примечания

Все клапаны для сточных вод должны выдерживать не менее 2 дюймов твердых отходов для канализационных систем, не относящихся к измельчителю. Насос измельчителя позволит канализационным трубам и клапанам иметь размер 1-1 / 4 дюйма или больше.

Бонусная загрузка

Выписка

Здравствуйте и добро пожаловать на наш веб-семинар по обратным клапанам дренажных насосов.Мы рады, что вы решили присоединиться к нам.

Меня зовут Уилл Бендер. Я работаю аналитиком по обеспечению качества в Boshart Industries, и меня поддерживает Пол Эрб, менеджер по исследованиям и разработкам.

Не стесняйтесь во время презентации печатать любые вопросы, которые у вас есть. Мы постараемся ответить на все вопросы после презентации. Если вы хотите ввести вопрос, вы должны увидеть боковую панель в правой части экрана. Если вы нажмете верхнюю кнопку, которая выглядит как стрелка в поле, откроется небольшое меню с полем вопроса, в котором вы можете ввести свои вопросы, и мы сможем их увидеть.Обратите внимание на номер слайда, если вы ссылаетесь на конкретный слайд. Цифры будут отображаться в правом нижнем углу слайда.

Оставайтесь на связи с нами, подписавшись на Boshart Industries в Instagram, Linked in и Facebook.

В презентации мы немного расскажем о разнице между клапанами для отстойника и сточных вод, их применении и о том, когда они могут перекрываться. Я рассмотрю некоторые особенности этих клапанов и рассмотрю некоторые инициативы по обеспечению качества, которые мы реализуем здесь, в Boshart Industries.

Итак, что такое обратные клапаны отстойника?

Для начала нужно понять, что такое обратный клапан. Если вы не знаете, что такое обратный клапан, обратный клапан позволяет среде течь через клапан, но только в одном направлении. Так, вода может течь через клапан при работающем насосе; но когда насос отключается, вода хочет течь обратно к насосу. Клапан предотвращает это, позволяя весу воды давить на заслонку, что приводит к ее закрытию.

Чтобы полностью понять эти клапаны, нам нужно взглянуть и понять приложения, в которых они используются.

Системы водоотливных насосов удаляют воду, которая поступает в поддон через мокрую плитку.

Насос выбрасывает воду из отстойника, №1 на рисунке, через слив за зону обратной засыпки, которая на рисунке №2. Зона обратной засыпки обычно находится на расстоянии не менее 10 футов от фундамента. Причина этого заключается в том, чтобы вода не просачивалась обратно в плачущую плитку, где вы в конечном итоге перекачиваете одну и ту же воду снова и снова. Вы можете ознакомиться с нашими советами по установке на нашем веб-сайте BoshartU, чтобы просмотреть более подробную информацию.

Сточные воды, которые также называют серыми водами, собираются в септическом резервуаре по мере их отделения от твердых отходов, как показано стрелкой №1.

В канализационной системе эта серая вода затем течет и хранится в резервуаре для сточных вод, № 2, показанном на рисунке, где эжекторный насос сточных вод может сбрасывать отходы оттуда в мокрый слой или в муниципальные трубопроводы, чтобы их можно было обработать. в другом месте, как показано стрелкой №3. Септик может не собирать все твердые частицы, поэтому сливной насос, сливной трубопровод и обратный клапан должны быть в состоянии обрабатывать waste ”отходы или больше.

Канализационные системы могут работать самотеком, или, если это более практично, потребуется эжекторный насос для удаления отходов.

Эжекторный насос сточных вод, показанный стрелкой №1, будет сбрасывать отходы в септик или муниципальную канализационную сеть, показанную стрелкой №2. Обратные клапаны для сточных вод часто требуются для подвалов, где сточные воды необходимо перекачивать в сливную линию. Все клапаны для сточных вод должны выдерживать не менее 2 дюймов твердых отходов.

Теперь мы можем присмотреться к клапанам.Обратные клапаны водоотливного насоса должны быть установлены близко к полу после насоса, как показано стрелкой №1. Это уменьшит количество воды, которая снова сливается в насос после каждого цикла. Чем ближе обратный клапан к насосу, тем меньше насос должен будет выбрасывать ту же воду, которая стекает обратно в яму, а значит, более эффективной будет ваша система. И чем более эффективна ваша система, тем меньше цикличность насоса. Таким образом, срок службы насоса увеличивается. При установке клапанов с гибкими резиновыми муфтами или соединениями с компрессионными прокладками требуется блокировка осевого усилия для предотвращения бокового смещения или сдувания в трубе, которое могло бы разъединить эти типы соединений.Стрелкой №2 вы можете увидеть деревянную упорную защиту, установленную в верхней части трубопровода. Не все коды сантехники одинаковы, поэтому установщик должен понять местный код перед установкой системы.

Boshart Industries предлагает два варианта работы. Заслонка гравитационного типа и конструкция заслонки с подпружиненной пружиной.

Первая конструкция работает под действием силы тяжести. Насос может проталкивать воду, но сила тяжести и вес воды заставят ее закрыть. Преимущества этой конструкции заключаются в том, что она более экономична из двух, и для ее открытия требуется очень небольшое усилие.Это означает, что в экстренных случаях он может работать от резервного насоса с батарейным питанием. И эта, и следующая конструкция оснащены седлами под углом 15 °, которые уменьшают гидравлический удар и шум от заслонки за счет сокращения времени, необходимого для закрытия заслонки.

Подпружиненная конструкция устраняет любой “стук”, который характерен для обратных клапанов поддона. Пружина постоянно прижимается к сиденью, поэтому у этой заслонки есть больше ограничений для быстрого открытия и закрытия. Поскольку они тише, чем другие конструкции, рекомендуется время от времени проверять, работает ли обратный клапан.

Есть 2 конструкции корпуса заслонок обратных клапанов, а также комбинированные шаровые обратные клапаны, шаровые обратные клапаны и обратные водяные клапаны. У каждого свой набор подключений и функций. В первую очередь я расскажу о компактных обратных клапанах ABS.

Все компактные обратные клапаны отстойника ABS имеют гравитационную конструкцию. Они состоят из двух частей, сваренных вместе с помощью ультразвуковой сварки. Клапаны сделаны из одной детали, чтобы обеспечить надежное уплотнение на седле.Все они должны быть установлены в вертикальном положении, чтобы не нарушать работу заслонки.

Эти компактные клапаны с впускными отверстиями с резьбой могут иметь 3 выпускных отверстия: с зазубринами для комплектов слива из отстойника, сварной шов с проскальзыванием растворителем или присоединенная гибкая муфта. Если используется гибкая муфта, необходимо заблокировать линию тяги, потому что они более склонны к срыву. Кроме того, при использовании резиновых гибких муфт номинальное значение psi изменяется с 25 фунтов на квадратный дюйм до 4,3 фунтов на квадратный дюйм, поэтому будьте осторожны.

Сливные отверстия – хорошая идея для защиты помпы и повышения эффективности всей системы.Обратный клапан с резьбой будет прикреплен непосредственно к насосу, поэтому перед обратным клапаном не будет нагнетательного трубопровода, в котором можно было бы просверлить сливное отверстие. Если в насосе еще нет сливного отверстия, то в решении необходимо, чтобы оно было в клапане. Сливное отверстие позволит воздуху выходить, когда вода втягивается в насос. Если поддон отстойника опустеет, насос может заблокироваться, что предотвратит попадание воды в насос. Это когда в насосе есть воздух, и он пытается поднять воду, но воздух занимает пространство.Это все равно, что держать палец над соломкой, только в ней задерживается воздух. Сливное отверстие не только защищает от воздушных пробок, но и предотвращает образование вакуума под обратным клапаном. Это позволит обратному клапану открываться свободно, поэтому насосу не придется работать так тяжело, чтобы открыть клапан.

Сливные отверстия часто уже находятся в выпускной отливке многих насосов, но есть некоторые, для которых требуется просверлить сливное отверстие в линии перед обратным клапаном.

Если не уверены, обратитесь к производителю насоса.

Компактные обратные клапаны с впускным отверстием для сварки растворителем не поставляются с гибкими соединениями, поэтому блокировка осевого усилия не требуется, а номинальное давление составляет 25 фунтов на квадратный дюйм.

Компактные обратные клапаны с гибкими резиновыми муфтами на входе все имеют гибкие резиновые муфты на выходе. Максимальное номинальное давление составляет 4,3 фунта / кв. Дюйм, и его необходимо блокировать.

У нас есть один компактный обратный клапан откачивающего насоса ABS, который можно использовать как в отстойнике, так и в системах канализации низкого давления.Наша модель BSC-200-SB – наш единственный 2-дюймовый обратный клапан ABS. Он может работать с отстойными насосами большего размера и соответствует размеру 2 дюйма, необходимому для систем канализации, если они имеют низкое давление. Карман для прокладки в конструкции корпуса обеспечивает идеальное выравнивание прокладки и 100% -ную противовыбросовую прокладку заслонки.

Все белые отстойники из ПВХ и обратные клапаны для сточных вод изготовлены из жесткого белого ПВХ и. Их можно использовать как в отстойниках, так и в канализации, если они соответствуют критериям. Например, 2-дюймовый обратный клапан из ПВХ может использоваться во всех сферах применения, тогда как 1-1 / 2-дюймовый обратный клапан подходит только для систем отстойников и сточных вод.Максимальное давление составляет 150 фунтов на квадратный дюйм при 72 ° F. При перекачивании жидкостей, не содержащих твердых частиц, например, в отстойнике, рекомендуется устанавливать вертикально. При перекачивании твердых и полутвердых веществ клапаны должны быть установлены горизонтально, максимум до 45 °, и ориентированы в соответствии с маркировкой на клапане, которая гласит что-то вроде «Горизонтально, используйте эту сторону вверх». Клапан не будет функционировать должным образом, если шарнир заслонки не расположен по центру вверху. Причина этого заключается в том, что если вы перекачиваете твердые частицы вертикально, когда насос отключается и заслонка закрывается, вес твердых частиц, все еще находящихся в выпускной трубе, оседает на верхней части заслонки, затрудняя или даже не позволяя открывать заслонку.Эти клапаны предназначены не только для работы с грязной водой. Их также можно использовать в промышленных системах, системах бассейнов и спа, а также в системах прудов.

Обратные клапаны сжатия из ПВХ можно подсоединять к трубам из АБС, ПВХ, латуни и стали, что исключает возможность точной резки на существующих линиях. Эти клапаны доступны от 1-1 / 4 дюйма до 3 дюймов. Клапаны 1-1 / 2 ”и 2” имеют вариант с подпружиненной пружиной, доступный для бесшумной опции.

Настоящие соединительные клапаны также могут подключаться к тому же трубопроводу, что и компрессионные клапаны.Они доступны в размерах 1-1 / 2 дюйма и 2 дюйма. Оба размера имеют варианты с подпружиненным механизмом.

Обратные клапаны для сварки растворителем подключаются к тем же клапанам, что и два предыдущих. Эти клапаны доступны в размерах от ½ до 4 дюймов. Модели 1-1 / 2 ”и 2” имеют варианты с подпружиненной пружиной.

Как и обратные клапаны из ПВХ, комбинированные поворотные шаровые клапаны обладают теми же характеристиками, за исключением того, что они оснащены шаровым клапаном и штуцером. Для некоторых применений перекачки сточных вод требуется обратный клапан, проходной шаровой клапан и штуцер; так что это идеальное решение.Это упрощает обслуживание линии за счет возможности перекрытия потока сразу после обратного клапана. А соединение, удерживающее клапан, упрощает обслуживание любой стороны клапана. Как и обратные клапаны из ПВХ, их можно устанавливать вертикально и горизонтально, если для каждого приложения используется правильная ориентация, как я уже упоминал ранее.

Комбинированные шаровые / поворотные обратные клапаны

Boshart Industries имеют уникальную особенность рукоятки. В верхней части рукоятки имеется встроенный гаечный ключ для обслуживания внутренней части клапана.

Комбинированные компрессионные клапаны выпускаются размером 1-1 / 2 дюйма и 2 дюйма. Для обоих есть вариант с подпружиненной пружиной.

Настоящие комбинированные клапаны с муфтой имеют размеры 1-1 / 2 дюйма и 2 дюйма. Для обоих есть вариант с подпружиненной пружиной.

Комбинированные клапаны с одним штуцером выпускаются размером 1-1 / 2 дюйма и 2 дюйма. Для обоих есть вариант с подпружиненной пружиной.

Шаровые обратные клапаны, которые не следует путать с комбинированными шаровыми / поворотными обратными клапанами, обычно используются для сточных вод, но не ограничиваются ими.Они оснащены отверстием для очистки, которое обеспечивает доступ к внутренней части клапана, не снимая его с трубопровода. Шарики самоочищаются и не зацепляются за перекачиваемый мусор.

Обратные клапаны – это еще один тип обратных клапанов, которые предназначены для использования в жилых и коммерческих помещениях для предотвращения обратного потока в дренажных системах. Эти клапаны оснащены заслонкой с уплотнением для водонепроницаемого уплотнения, а весь клапан изготовлен из материалов, не подверженных коррозии, поэтому не будет ржавчины, отслаивания или точечной коррозии, а клапан может оставаться гладким.Они используются в номинально горизонтальных дренажных линиях. Ступенька в корпусе способствует движению потока к выпускному отверстию и обеспечивает защиту от засорения. Крышка доступа наверху позволяет легко очистить или отремонтировать клапан.

Здесь, в Boshart Industries, мы проводим множество испытаний, чтобы убедиться, что наши обратные клапаны в поддоне соответствуют нашим стандартам.

На продукте, произведенном Boshart Industries, мы проверяем образец каждой детали, участвующей в изготовлении клапана, с помощью нашей машины IM.Это обеспечивает быструю проверку размеров каждой детали. Мы проводим испытания на разрыв образцов корпусов клапанов, чтобы убедиться, что они превышают наши номинальные значения давления. И мы проводим испытания суставов кузова, используя наш тестер на растяжение, чтобы проверить прочность соединения кузова.

Часто возникает вопрос: «Каков срок службы этих клапанов?». На этот вопрос сложно ответить, потому что каждая система имеет некоторые отличия. Обычно наши клапаны служат более 5–7 лет, поэтому мы рекомендуем заменять их как можно чаще.Однако, если насос часто работает, это может привести к более быстрому износу обратного клапана. Следует помнить, что действовать превентивно в случае возникновения чрезвычайной ситуации гораздо дешевле, чем реагировать на нее.

В сухой сезон насос может не работать долгое время. Таким образом, лучше всего включать насос, время от времени наливая воду в яму. Рекомендуется записать дату, когда обратный клапан был установлен где-то поблизости от места установки клапана.Может наклейка. Таким образом будет легче узнать, когда должна быть заменена обратная арматура.

Существует несколько мер предосторожности, которые можно предпринять, чтобы в маловероятном случае возникновения проблемы с системой вы могли действовать заранее до того, как будет нанесен какой-либо ущерб.

Сигнализаторы уровня жидкости и автодозвонщики – отличный способ получить уведомление об аварийной ситуации, если система водоснабжения или канализации не работает должным образом. Сигналы тревоги уровня жидкости создают звуковой сигнал при срабатывании. У них также есть возможность добавить больше датчиков и сигнальных маяков.Автодозвонщики могут быть связаны с несколькими номерами, которые будут уведомлены при срабатывании.

Это конец сегодняшней презентации. Вы можете узнать больше о функциях, которые мы предлагаем в Boshart Industries, а также другую полезную информацию о сантехнике и продуктах для колодцев. В BoshartU наша цель – вооружить вас и вашу команду знаниями, необходимыми для достижения большего успеха. Мы регулярно публикуем новые блоги и контент, которые помогут вам чувствовать себя более комфортно и уверенно с нашими продуктами.Спасибо,

Вопросы и ответы

Еще раз спасибо за то, что присоединились к нам сегодня. Посетите наш веб-сайт для получения дополнительных технических характеристик продукта, подпишитесь на наш блог и получайте обновления контента. Наслаждайтесь остатком дня!

Обратные клапаны и донные клапаны – Cycle Stop Valves, Inc

Обратные клапаны и донные клапаны предназначены для предотвращения обратного движения воды при отключении насоса. Обратные клапаны обычно находятся на стороне нагнетания насосов, а донные клапаны – на впуске насосов.Если один обратный или обратный клапан – это хорошо, можно подумать, что несколько обратных клапанов было бы лучше. Это не обязательно так. Несколько проблем могут возникнуть из-за наличия в системе нескольких обратных клапанов.

Чем больше обратных клапанов в системе, тем больше потери на трение. Может даже потребоваться насос большего размера, чтобы компенсировать дополнительные потери на трение.

Множественные обратные клапаны могут вызвать загрязнение воды. Существует только два типа клапанов: протекающие и протекающие.Проблема возникает, когда один из нескольких обратных клапанов начинает немного протекать или закрывается не так быстро, как другие обратные клапаны. Под верхним обратным клапаном можно создать отрицательное давление, как если бы вы держали палец над соломинкой, наполненной водой. Вода не падает обратно, потому что находится под отрицательным давлением. Трубы и фитинги, которые не протекают под давлением, могут все еще протекать под вакуумом или отрицательным давлением.

Когда верхний обратный клапан находится за пределами скважины, любое резьбовое или клеевое соединение или трещины в трубопроводе перед обратным клапаном могут втягивать загрязнения из окружающей среды.Это особенно верно для устья скважины или любых труб или фитингов, заглубленных перед обратным клапаном. В некоторых штатах не должно быть известно о проблеме загрязнения, потому что они фактически требуют дополнительного обратного клапана на резервуаре высокого давления. Другие штаты мудро запретили любой дополнительный обратный клапан над землей.

Отрицательное давление от нескольких обратных клапанов также позволяет насосу запускаться вправо от его кривой. (Другими словами, «широко открытый») Отрицательное давление заставляет насос видеть меньший напор при запуске, чем если бы выпускная труба была с открытым концом.Это может иметь несколько разрушительных последствий. Один из них – при запуске насоса, давление в насосе и над ним изменится с отрицательного на положительное за доли секунды. Столб воды под верхней чекой «пробьет» верхнюю чеку. Это очень похоже на то, как боксер “бьет” вас кулаком по лицу. Он создает ударную волну, которая распространяется по водопроводам, а также обратно к самому насосу. На каждом выпускном клапане, колене, тройнике и тупике трубы ударная волна превращается в гидроудар.Гидравлический удар заставляет все в системе трубопроводов испытывать давление, в 10 раз превышающее значение, которое показывает манометр. Эта ударная волна также может привести к тому, что реле давления или другие элементы управления будут подпрыгивать, как телеграф, и могут разрушить упорный подшипник в двигателе.

Использование второго обратного клапана на случай отказа одного из насосов – плохая идея. Если проверка насоса не удалась, его необходимо заменить. Наличие второго обратного клапана может замаскировать проблему с первым обратным клапаном и вызвать гидравлический удар и возможное загрязнение в процессе.

Циклическое включение и выключение насоса и многократное резкое закрытие – это то, что разрушает обратные клапаны и другое оборудование в насосной системе.

Мы рекомендуем использовать только один обратный клапан или обратный клапан в насосной системе. На входе во всасывающий трубопровод турбинных, центробежных и струйных насосов должен быть обратный клапан. Обратный клапан следует размещать как можно ближе к выходу погружного насоса. В установках с подкачивающими насосами обратный клапан может быть установлен на всасывании или нагнетании центробежного насоса.Если требуется дополнительный обратный клапан, его следует разместить после напорного резервуара, чтобы насос и выпускная труба оставались под давлением.

Запирание обратного клапана из полностью открытого положения, когда насос постоянно работает, является основной причиной отказа обратного клапана. Использование запорного клапана цикла в вашей насосной системе значительно сокращает количество циклов работы вашего насоса, что увеличивает срок службы обратного клапана и всех других компонентов в системе. Клапан остановки цикла также находится в положении на 1 или 5 галлонов в минуту, а не полностью, когда насос отключается.Это означает, что обратный клапан также открыт только на 1 или 5 галлонов в минуту, что составляет всего лишь ширину листа бумаги, а не полностью, когда насос отключается. Это означает, что несколько раз, когда клапан остановки цикла позволяет насосу работать, обратный клапан плавно закрывается, что устраняет гидравлический удар и отказ обратного клапана.

Я думаю, что это просто одна из тех вещей, которые работают на бумаге, а на самом деле не так хороши. Обратный клапан предназначен для предотвращения обратного движения воды. Вы не хотите, чтобы вода текла назад при отключении насоса, поэтому, если один обратный клапан – это хорошо, то сто обратных клапанов должно быть лучше.

Однако чем больше у вас обратных клапанов, тем больше у вас потерь на трение. Если у вас большие потери на трение, необходим насос большего размера. Помимо этого, вы все равно думаете, что дополнительный обратный клапан или два все равно будут хорошей идеей для резервного копирования.

Часто несколько обратных клапанов работают нормально, когда все новое и работает безупречно. Существует только два типа клапанов: протекающие и протекающие. Проблема возникает, когда какой-либо обратный клапан немного протекает или закрывается не так быстро, как обратный клапан над ним.Затем под верхним обратным клапаном создается отрицательное давление.

Если верхний обратный клапан находится над землей, вакуум может втягивать загрязнения в линию. Независимо от того, находится ли верхний обратный клапан над землей или в отводной трубе, отрицательное давление позволит насосу начать работу справа от его кривой. (Другими словами, «широко открыт») Давление над насосом изменится с отрицательного на положительное за доли секунды. В результате столб воды под верхней чекой «пробьет» верхнюю чеку.Это очень похоже на то, как боксер “бьет” вас кулаком по лицу. Он создает ударную волну, которая распространяется по водным линиям. На каждом выпускном клапане, колене, тройнике и тупике трубы ударная волна превращается в гидроудар. Гидравлический удар заставляет все в системе трубопроводов испытывать давление в 10 раз больше, чем вы видите на манометре. На более крупных насосах он обычно заставляет реле давления включаться и выключаться, как телеграф.

Вы можете снять верхний обратный клапан, когда они начинают вызывать проблемы, или вы можете установить только один обратный клапан на насос и не иметь проблем.

Я установил системы на глубину до 2200 футов только с одним обратным клапаном. Вам просто нужен хороший обратный клапан, а также запуск и остановка насоса в условиях «почти» мертвого давления.

Единственный обратный клапан, который должен быть в системе с погружным насосом, – это клапан на самом насосе. Другой обратный клапан в другом месте может вызвать разрежение или отрицательное давление перед вторым обратным клапаном. Если этот второй обратный клапан находится над землей, вероятность втягивания загрязнений из-за условий вакуума велика.Если второй обратный клапан находится ниже безамбарного отверстия, в любом месте отводной трубы, вероятность гидроудара, происходящего при каждом запуске насоса, очень реальна.

Использование второго обратного клапана на случай отказа одного из насосов – плохая идея. Если проверка насоса не удалась, его необходимо заменить. Наличие второго обратного клапана только замаскирует проблему первого обратного клапана и вызовет гидравлический удар и возможное загрязнение в процессе.

Циклическое включение и выключение насоса – это то, что разрушает обратные клапаны и большую часть другого оборудования в насосной системе.Запирание обратного клапана из полностью открытого положения, когда насос постоянно работает, является основной причиной отказа обратного клапана. Использование запорного клапана цикла в вашей насосной системе значительно сокращает количество циклов работы вашего насоса, что увеличивает срок службы обратного клапана и всех других компонентов в системе. Клапан остановки цикла также находится в положении на 1 галлон в минуту, а не полностью, когда насос отключается. Это означает, что обратный клапан также открыт только на 1 галлон в минуту, что составляет всего лишь ширину листа бумаги, а не полностью, когда насос отключается.Это означает, что несколько раз, когда клапан остановки цикла позволяет насосу работать, обратный клапан плавно закрывается, что устраняет гидравлический удар и отказ обратного клапана.

Несколько обратных клапанов хорошо работают на бумаге, но вызывают множество проблем в реальном мире.

Выбор правильного обратного клапана

Важным элементом конструкции насосных систем воды и сточных вод является правильный выбор обратного клапана нагнетания насоса.

Важным элементом конструкции насосных систем для воды и сточных вод является правильный выбор обратного клапана нагнетания насоса, назначение которого – автоматически открываться для прямого потока и автоматически возвращаться в закрытое положение для предотвращения обратного потока, когда насос не работает.Другая функция, о которой часто забывают, – это способность клапана минимизировать потребление энергии. Но не менее важно, чтобы клапан защищал насосную систему и трубопровод от скачков давления, вызванных внезапным закрытием. Каждый проектировщик насосной станции был свидетелем захлопывания обратного клапана, вызванного внезапной остановкой обратного потока через закрывающий обратный клапан. Для предотвращения захлопывания автоматический обратный клапан должен либо закрываться очень быстро, либо закрываться медленно с использованием устройств масляного бачка. Существует три основных категории обратных клапанов: обратные клапаны с подъемным механизмом, обратные клапаны с поворотным механизмом и обратные клапаны с помощью дроссельной заслонки.

Даже когда понятны все различные категории и типы обратных клапанов, все еще трудно принять рациональное решение о том, какой тип обратного клапана лучше всего подходит для данной области применения. Покупка обратного клапана аналогична покупке автомобиля. Есть из многих вариантов выбора, потому что каждая модель предназначена для удовлетворения различных потребностей, и лучший автомобиль не обязательно является самым быстрым. Возможно, вы ищете компактность, высокую производительность, низкую стоимость или расширенные функции; Однако, как есть автомобиль, который наилучшим образом соответствует вашим требованиям, так и обратный клапан наилучшим образом соответствует вашим требованиям.

Чтобы наилучший тип обратного клапана соответствовал конкретному применению, необходимо определить несколько рабочих параметров. Эти критерии выбора могут быть важны или не важны для данной заявки, но все они играют роль в процессе выбора. Первым критерием являются начальные затраты. Затраты на приобретение клапана могут сильно различаться и также должны включать затраты на установку. Первоначальная стоимость обратного клапана должна учитывать длину прокладки и длину прокладки необходимого трубопровода, а также стоимость установки и опор.

Во-вторых, затраты на обслуживание. Обычно можно с уверенностью сказать, что чем больше движущихся частей в клапане, тем больше потребность в обслуживании. Рекомендуемый производителем план технического обслуживания следует пересмотреть и учесть в стоимости срока службы клапана.

В-третьих, потери персонала и затраты на электроэнергию. Потери напора от клапанов можно преобразовать в годовые затраты на энергию, связанные с электрической мощностью, необходимой насосу для преодоления дополнительных потерь напора от клапана. Стоимость некоторых клапанов может быть намного выше их первоначальной стоимости.

Следующий критерий – характеристики невзрывания. Важно, чтобы характеристика закрытия клапана соответствовала динамике насосной системы.

Последнее – совместимость с жидкостями, потому что трубопроводная среда имеет решающее значение для выбора обратного клапана. Эмпирическое правило при выборе обратного клапана и взвешенных твердых частиц заключается в том, что чем выше концентрация взвешенных твердых частиц, тем больше внимания требуется при выборе обратного клапана.

Теперь, когда типы обратных клапанов и их рабочие характеристики лучше изучены, можно применить процесс рационального решения для выбора обратных клапанов для конкретных приложений, которые удовлетворяют индивидуальным предпочтениям и параметрам системы.Не существует единого обратного клапана, который лучше всего подходил бы для всех областей применения. Каждая установка требует, чтобы критерии выбора имели разный вес, поэтому из этого следует, что существуют приложения, подходящие для всех имеющихся обратных клапанов.
