Лепестковый обратный клапан для отопления и другие виды обратных клапанов

Одним из важнейших условий корректной работы отопительной и любой другой трубопроводной системы, по которой транспортируются жидкие или газообразные рабочие среды, является перемещение таких сред в одном направлении. Техническим устройством, позволяющим обеспечить такое важное требование, является клапан обратный лепесткового или любого другого типа. Обратные клапаны в трубопроводных системах, по которым транспортируются газообразные и жидкие среды, обеспечивают перемещение таких сред в одном направлении и блокируют их в том случае, если направление их движения изменяется.

Клапана обратные муфтового типа

Разновидности обратных клапанных устройств

На современном рынке предлагаются обратные клапаны различных типов, каждый из которых отличается как своим конструктивным исполнением, так и техническими характеристиками.

Обратные клапаны дискового типа

Конструкция таких устройств включает в себя корпус, который может быть изготовлен из латуни или нержавеющей стали, и запорный механизм. Последний состоит из следующих элементов:

  • металлического или пластикового дискового затвора, который и обеспечивает перекрытие потока транспортируемой среды в том случае, если он начинает двигаться не в том направлении;
  • уплотнительной прокладки, служащей для более плотного прилегания дискового затвора к посадочному месту;
  • стальной пружины, которая обеспечивает нахождение затвора в закрытом состоянии в том случае, если поток рабочей среды перемещается не в том направлении.

Принцип действия дискового обратного клапана

Дисковые пружинные обратные клапаны, которые оптимально подходят для оснащения бытовых систем отопления и не нуждаются в регулярном техническом обслуживании, обладают следующими преимуществами:

  1. компактными размерами и небольшим весом;
  2. доступной стоимостью.

Однако есть у пружинных затворов дискового типа и недостатки:

  • При использовании обратных затворов данного типа в отопительных системах создается значительное гидравлическое сопротивление, что особенно критично тогда, когда в таких системах применяется геотермальный тепловой насос. Именно поэтому в таких случаях необходимо выполнить предварительные расчеты.
  • Обратные клапаны пружинного дискового типа, которые относятся к устройствам необслуживаемого типа, нельзя отремонтировать.

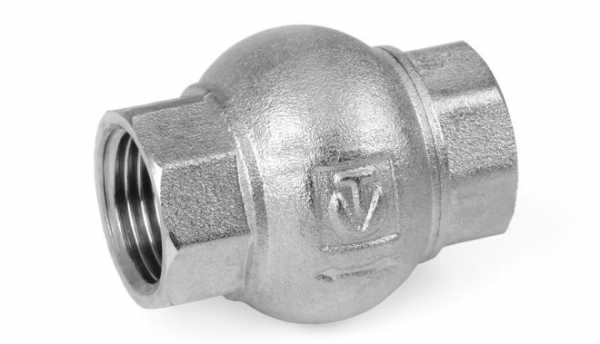

Обратный клапан тарельчатого типа с латунным диском

Шаровые обратные клапаны

В отличие от дискового, шариковый клапан обладает лучшими гидравлическими характеристиками, что и является причиной его высокой популярности среди потребителей. Запорным элементом этого устройства, что становится понятно из его названия, является покрытый слоем резины шарик, который может быть изготовлен из чугуна или алюминия. Принцип, по которому работает шариковый клапан обратного типа, достаточно прост.

  • При движении теплоносителя через шариковый клапан в требуемом направлении запорный элемент – шарик – под давлением рабочей среды поднимается в верхнюю часть устройства, полностью открывая проходное отверстие.
  • В том случае, когда давление потока рабочей среды снижается или он начинает двигаться не в том направлении, шарик под действием собственного веса опускается в специальную нишу, закрывая проходное отверстие и перекрывая перемещение потока рабочей среды через устройство.

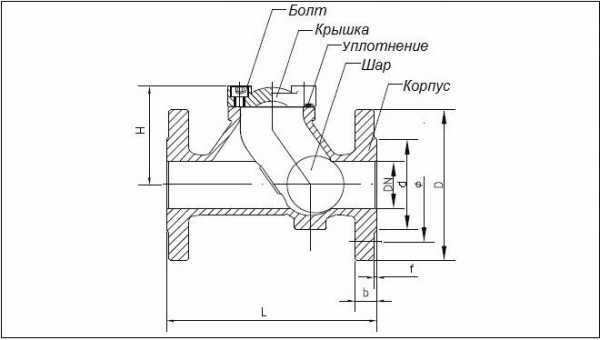

Обратный клапан для отопления шарикового типа

Шариковый обратный клапан, как правило, оснащается крышкой, которая крепится на его корпусе при помощи нескольких болтов. Наличие такой крышки позволяет оперативно и легко выполнять ремонт и техническое обслуживание затвора, если в этом возникает необходимость.

При установке обратных шаровых клапанов на трубопроводах различного назначения необходимо учитывать следующие нюансы.

  • Шариковый клапан следует располагать крышкой вверх при установке на горизонтальном участке трубопровода, чтобы шарик, находящийся в рабочем отсеке устройства, имел возможность свободно скатываться в его нижнюю часть.
  • Устанавливая обратный шариковый затвор на вертикальном участке трубопровода, необходимо учитывать, что поток рабочей среды, проходящий через устройство, должен двигаться в направлении снизу вверх.

Работу этого клапана обеспечивает шарик, перемещающийся внутри корпуса под действием теплоносителя

Обратные клапаны лепесткового типа

Лепестковый обратный клапан, запорными элементами которого служат две подпружиненные створки (лепестки), располагаемые на специальной оси, устанавливается на трубопроводных системах крупных котельных станций и тепловых пунктов. Одним из наиболее значимых недостатков клапанов обратных, относящихся к лепестковому типу, является слабая гидравлика. Это объясняется тем, что их створки, даже находясь в открытом состоянии, создают значительное препятствие потоку рабочей среды, перемещающейся по трубопроводу.

К лепестковым клапанным устройствам относится гравитационный обратный клапан, запорным элементом которого является одна створка, закрепленная на специальной оси и имеющая возможность свободно поворачиваться. Работает клапан обратный гравитационный по следующему принципу.

  • Под давлением потока рабочей среды створка открывается.
  • Если давление потока рабочей среды падает или он начинает двигаться не в том направлении, створка под действием собственной силы тяжести опускается, закрывая устройство.

В горизонтальном лепестковом клапане для отопления нет пружины, что делает возможным работу клапана даже при движении воды самотёком

Обратные клапаны подъемного типа

Запорным элементом таких устройств является подпружиненный золотник, перемещающийся на специальной оси. Отдельные модели не оснащаются пружиной, использовать их можно только для установки на вертикальные участки трубопроводов. Как и шаровые, обратные поворотные клапаны оснащаются крышкой, позволяющей выполнять их ремонт и техническое обслуживание, если в этом возникает необходимость.

При монтаже пружинные обратные затворы подъемного типа должны устанавливаться крышкой вверх, что обеспечит доступ к их внутренней части в тех случаях, когда необходимо выполнить их ремонт или техническое обслуживание.

Устройство обратного клапана подъемного типа

Способы установки

Обратные клапаны различаются также по типу установки в системах отопления и в других трубопроводных системах. Так, в зависимости от данного параметра выделяют устройства нескольких типов.

  1. Устройства фланцевого типа устанавливаются преимущественно на трубопроводах, отличающихся большим диаметром. Отличительными признаками затворов фланцевого типа являются два фланца, приваренные к их корпусу. На трубопроводах обратные клапаны фланцевого типа устанавливаются при помощи болтовых соединений.
  2. Межфланцевые обратные клапаны самые компактные в ряду всех устройств подобного назначения. Для монтажа таких обратных клапанов также используются фланцы, но они зафиксированы на элементах трубопроводной системы. Сам затвор устанавливается в специальные посадочные места между двумя фланцами, которые стягиваются между собой при помощи резьбовых шпилек.
  3. На трубопроводные системы бытового назначения, как правило, устанавливаются обратные клапаны муфтового типа. Их монтаж заключается в том, что их просто накручивают на элементы трубопровода.
  4. Существуют обратные клапаны, устанавливаемые при помощи сварки. Их, как правило, размещают в системах, для оснащения которых используются трубы из полимерных материалов.

Обратный клапан в системе отопления

Как правильно выполнить монтаж

Устанавливая обратный клапан для отопления, необходимо следовать несложным рекомендациям.

  • Ориентируясь на стрелку на корпусе обратного клапана, надо установить его на трубопроводе таким образом, чтобы направление стрелки совпадало с направлением, по которому в трубопроводе будет перемещаться поток рабочей среды.
  • Не следует использовать уплотнительные прокладки, которые уменьшат размер поперечного сечения проходного отверстия.
  • Элементы трубопроводной системы, на которые установлен обратный клапан, не должны оказывать давления на его корпус.
  • На той части трубопровода, по которой в обратный клапан будет поступать транспортируемая среда, необходимо установить сетчатый фильтр. Такой фильтр предотвратит попадание в запорный механизм твердых частиц. Следует иметь в виду, что засорение внутренней части обратного клапана может привести к нарушению герметичности устройства в закрытом состоянии.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

Обратный клапан для отопления: функции, обозначение, применение

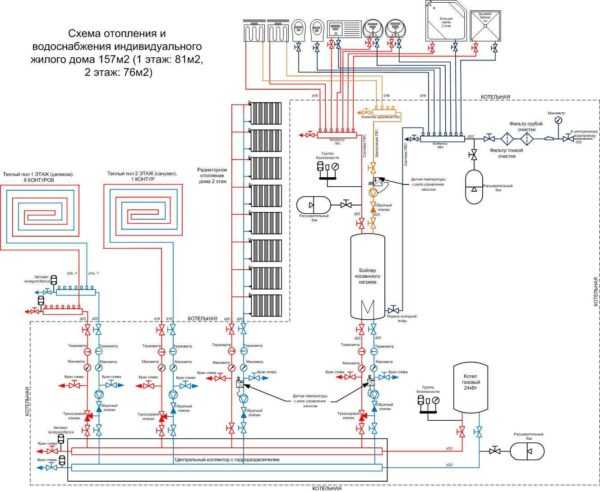

Современная система отопления частного дома сложная и разветвленная. Для ее нормального функционирования нужны различные элементы. Один из них — обратный клапан для отопления. Где, для чего и с какой целью ставят эти устройства, каких типов и видов они бывают — обсуждаем ниже.

Где устанавливается в системе отопления

Общее назначение обратного клапана — пропустить поток теплоносителя в одном направлении и не дать ему двигаться обратно. Для работы не требуется электропитание или какие-либо другие условия, работают они от движения жидкостей. Ставится обратный клапан для отопления во всех позициях, где возможно возникновение противотока и паразитных контуров.

В системе отопления на несколько веток, обратный клапан ставят на обратном трубопроводе. Это не дает насосу «продавить» поток в обратном направлении

Такие же устройства ставят в холодный и горячий водопровод. Предназначенные для отопления отличаются тем, что используются материалы, хорошо переносящие длительное воздействие повышенных температур. Если стоят резиновые прокладки, то резина используется термостойкая. Это же касается и пластиковых деталей.

Если говорить конкретно о системах отопления (СО), то обратный клапан устанавливают:

  • На байпас с циркуляционным насосом в обвязку твердотопливного котла — для обеспечения работы системы в гравитационном режиме (с естественной циркуляцией). В этом случае устанавливаются модели с наименьшим сопротивлением, которые срабатывают легко и быстро — сразу при появлении потока от естественной циркуляции. Функция клапана, в данном случае, при работе насоса не пропускать теплоноситель в обход.
  • На обратном трубопроводе при установке бойлера косвенного нагрева. Зачем ставят обратный клапан в этом случае? Чтобы при работе циркуляционного насоса исключить прохождение теплоносителя в обратном направлении.
  • При разветвленной системе отопления (например, на несколько этажей), на каждой ветке. Эти обратные клапана не дают «тянуть» теплоноситель, если одна из веток выключена (при использовании одного циркуляционного насоса).
  • На линии подпитки системы холодной водой. Тут, кроме запорного крана необходим и обратный. Так как иногда давление в водопроводе оказывается ниже, чем в системе отопления. Тогда, открывая кран чтобы подпитать систему, без обратного клапана теплоноситель «уйдет» в систему водоснабжения.

    Условное обозначение обратного клапана на схеме

На схемах обратный клапан обозначается как два треугольника, направленных вершинами один к другому. Один из треугольников закрашен. Место установки в ветке — практически любое. Главное, чтобы он был. Направление потока указывается на корпусе стрелкой. В этом направлении теплоноситель проходит. В обратном — перекрывается. При установке внимательно следите за стрелкой (можно еще ориентироваться на запорный элемент).

Виды обратных клапанов для отопления

Если вы ищете обратный клапан для системы отопления, обязательно уточняйте температурный диапазон эксплуатации. При установке в обратном трубопроводе температура может быть 80-90°C, выше она все равно не поднимается. При установке в подаче требования жестче — 110°C и не ниже. Иначе, по прошествии некоторого промежутка времени, размягченная резина может «залипнуть» и даже давление от циркуляционного насоса не сможет ее сдвинуть. В этом случае придется разбирать узел и ремонтировать или заменять устройство.

Этот обратный клапан используют в гравитационных системах отопления

Если говорить о типах и принципах работы обратного клапана для отопления, то в системах с принудительной циркуляцией можно ставить любой качественный экземпляр. Потока, создаваемого циркуляционным насосом, достаточно для работы любого механизма. В системах с гравитационной циркуляцией, наоборот, ставят только некоторые типы  — те, которые легко срабатывают. Ведь движение теплоносителя далеко не такое мощное, поэтому и срабатывать обратный клапан должен при малейшем проявлении обратного потока. К таким клапанам относится лепестковый и шариковый. Тип зависит от способа установки — при вертикальном расположении хорошо работают шариковые, на горизонтали — лепестковые. Рассмотрим их устройство подробнее.

Лепестковый (тарельчатый, хлопушка) обратный клапан

Как уже говорили, в системы отопления с гравитационной циркуляцией ставят модели, имеющие высокую чувствительность к обратному потоку. К таким относятся лепестковый обратный клапан. Его ставят в горизонтально расположенные участки.

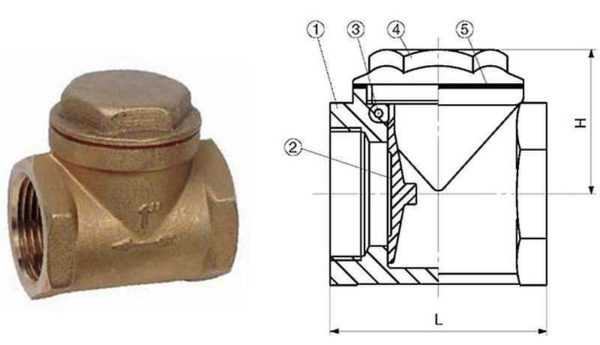

Устройство лепесткового клапана

Как видно из чертежа, поток перекрывает легкий диск, который подвешен в верхней части корпуса. Стрелка на корпусе показывает «разрешенное» направление потока. Пока теплоноситель идет в этом направлении, диск поднят, практически не создает сопротивления потоку. При возникновении обратного движения, диск падает, перекрывая клапан.

При срабатывании, резко опустившийся диск ударяет по корпусу. При этом слышен хлопок. Поэтому еще одно название этого типа — «хлопушка». Еще могут называть тарельчатым, так как «рабочий орган» похож на тарелку.

По способу установки бывают вертикальными и горизонтальными. Делают их обычно из латуни. Размер могут иметь самый разный — от полудюйма до трех, пяти и более. При покупке обращайте внимание на такие нюансы:

  • Толщина стенки. Чтобы не пришлось быстро менять обратный клапан для отопления из-за трещины в корпусе, толщина стенки должна быть не менее 3 мм. Это у изделий небольшого диаметра. В самых лучших по качеству, стенка может быть 8 мм. А еще можно ориентироваться по весу: много металла, вес будет больше.
  • Диск, перекрывающий поток, может быть из латуни и пластика. Если температурный диапазон нормальный, можно брать и пластиковый. Если вам больше по вкусу латунный диск, смотрите чтобы на нем была резиновая прокладка, иначе при закрывании слышен металлический звук. Если таких устройств несколько, перезвон очень действует на нервы. К тому же изделия без резиновых прокладок, обычно выпускаются в Китае. А с китайскими изделиями как повезет: может работать долго и без проблем, а может через непродолжительный срок деформироваться диск.

Как уже говорили раньше, лепестковый клапан для отопления хорошо работает в гравитационных системах. Естественно, его можно ставить и в принудительную — там он ведет себя не хуже. Но в системах с насосами, вообще ставим обратные клапаны любой конструкции. Там потока хватает на срабатывание механизма любого типа.

Шариковый

В отличие от шаровых кранов, обратные клапана называют шариковыми. В них поток перекрывается пластиковым или резиновым шариком. Пока идет нормальный поток, шарик плавает в более широкой части корпуса, не создавая особых преград потоку. При появлении обратного потока, шарик перекрывает выходное отверстие. Принцип работы клапана понятен и прост, при нормальном качестве сбои дает редко.

Как правило, шариковые обратные клапана ставят в системах отопления с естественной циркуляцией

Делают эти клапана из чугуна и латуни. Лучше ставить латунные. Чугунные более шершавые внутри и через некоторое время шарик может застрять. В результате, при естественной циркуляции, поток не сможет сдвинуть шарик и котел закипит (это если поставите его на байпас). При выборе клапана также обращайте внимание на толщину стенки и на то, чтобы стенки были одинаковой толщины. Кроме этого, осмотрите сам шарик. Он должен быть идеальной формы, без царапин и других повреждений.

Еще раз напомним: в системе с естественной циркуляцией шариковый обратный клапан ставится, если надо его поставить вертикально. Если в такую трубу установить лепестковый, работать будет хуже — снизится КПД системы за счет того, что надо преодолевать гидравлическое сопротивление «захлопки» (диска, тарелки).

Подпружиненный с пластиковым или латунным штоком

Этот тип — самый распространенный. Устройство подпружиненного обратного клапана ненамного сложнее. В качестве запорного элемента используется диск, к которому прикреплен шток. На этот шток надета пружина. В «исходном состоянии» пружина поджимает диск к краям корпуса, перекрывая поток. Как только давление теплоносителя становится больше, чем давление системы, диск отодвигается, открывая проход. Давление снижается, запорный элемент возвращается в исходное состояние.

Подпружиненный обратный клапан и его принцип работы

Обратный клапан этого типа стоит дешевле лепесткового и шарикового, но ставить его в системах отопления с естественной циркуляцией не желательно: вряд ли гравитационный поток его «продавит». Да и заужает он сечение сильно, снова-таки снижая эффективность системы. А вот на обратке бойлера косвенного нагрева или на линии подпитки системы холодной водой, он очень неплохо работает.

Некоторые умельцы переделывают такие экземпляры под естественную циркуляцию. Для этого разбирают, заменяют штатную пружину на более слабую — чтобы срабатывал при меньшем давлении. Второй вариант — наращивают шток. В любом случае переделанные экземпляры часто дают сбои — перекашивается запорный диск, после чего он часто застревает. В результате система не работает нормально ни в одном из режимов. Так что на байпас циркуляционного насоса, такой вариант не стоит ставить однозначно — ни «оригинальный», ни доработанный.

Oventrop SWI (Германия) — одна из надежных марок, на которую мало нареканий

Подпружиненный обратный клапан может быть с латунным или пластиковым штоком. Если посмотреть на характеристики, особой разницы нет. И те и другие могут использоваться при температуре до 120°C. Зато есть разница в цене — с латунным штоком в три раза дороже. Принимать решение вам, так как основное — качественная пружина. Но и шток тоже важен.

teplowood.ru

как сделать самодельный для воды

В водопроводных, отопительных, вентиляционных системах часто встречается необходимость регулирования направления потока воды или воздуха. Для этого применяют обратный клапан. Он пропускает поток в одну сторону и перекрывает трубопровод, если тот пытается изменить направление своего движения. На рынке представлено большое число моделей таких затворов разных конструкций. Но и в домашней мастерской обратный клапан изготовить своими руками вполне реально.

принцип работы и назначение

Назначение устройства -не допустить разворота потока воды или воздуха в противоположную сторону. Такой поток может вывести оборудование из строя или существенно снизить качество его работы. Они применяются в домашних системах:

  • Водоснабжения. Затворы ставятся в нижней части водозабора и не дают воде стекать в колодец либо скважину при прекращении работы нагнетающего или заборного насоса.
  • Отопления. Затвор размещают в нижней точке контура, чтобы избежать обратного тока теплоносителя при перепадах температуры.
  • Вентиляции. Обратный клапан ставят на вытяжке в многоквартирных домах, чтобы препятствовать возникновению обратной тяги при открывании окон или дверей. В малоэтажных домах он предотвращает попадание уличного воздуха в дом через вытяжку.
Рисунок 1. Схема шарового затвора

В любом затворе вне зависимости от его конструкции есть следующие детали:

  • Корпус, представляющий собой герметичную камеру, присоединяемую в разрыв трубопровода.
  • Запорный элемент- тарельчатый, шарообразный или лепестковый.
  • Седло — уплотненный контур, к которому прижимается запорный элемент и перекрывает просвет для потока.
  • Возвратный элемент прижимает запорный к седлу. Это может быть пружина или сила тяжести.

Принцип действия затвора несложен:

  • Напор воды или воздуха в заданном направлении преодолевает силу пружины или силу тяжести и отжимает (либо поднимает) запорный элемент от седла.
  • Поток течет в нужную сторону.
  • При падении напора или попытке потока развернуться в обратном направлении сила пружины или сила тяжести прижимает запорный элемент к седлу и перекрывает просвет.

Чем выше напор в обратном направлении, тем сильнее он прижимает запорный элемент к седлу и тем надежнее перекрыт поток.

Рисунок 2. Устройство тарельчатого затвора

Возможность изготовления своими руками

Глубокого финансового смысла самостоятельное изготовление клапанов не имеет- покупка комплектующих обойдется чуть ли не дороже готового клапана промышленного производства. Либо в домашней мастерской должны быть высокоточные сверлильные, токарные и фрезерные станки для самостоятельного изготовления деталей устройства.

Чаще всего домашние мастера делают клапаны своими руками, чтобы проверить свои силы в конструировании и сборке. Делают также нестандартные затворы для домашних технологических установок для изготовления напитков или аквариумных систем фильтрации и аэрации. Далее будет рассмотрена конструкция и технология изготовления затворов:

  • Шаровой для воды.
  • Гравитационный шаровой для воды.
  • Тарельчатый.
  • Лепестковый для вентиляции.
Рисунок 3. Устройство лепесткового воздушного клапана

Конструкции выбраны несложные, технология не требует применения дорогостоящего оборудования. Сделать несложный обратный клапан в домашней мастерской вполне реально. Достаточно владеть слесарными навыками на среднем уровне.

Инструменты

Для изготовления устройств понадобятся следующие инструменты и оборудование, наверняка имеющееся в каждой уважающей себя домашней мастерской:

  • Рабочий стол или верстак.
  • Тиски или массивная струбцина.
  • Ножовка по металлу.
  • Дрель или настольный сверлильный станок.
  • Пассатижи.
  • Монтажный нож.
  • Набор напильников и надфилей.
  • Наждачная бумага разной зернистости.
  • Лобзик (электрический).

Материалы и комплектующие для различных конструкций требуются разные и будут перечислены в соответствующем разделе.

Рекомендации по изготовлению и.

Шаровой для воды

Для того, чтобы сделать клапан, понадобится:

  • Водопроводная муфта с наружной резьбой.
  • Тройник стальной или латунный с внутренней резьбой.
  • Пружина, свободно входящая в тройник.
  • Металлический шар, с небольшим зазором входящий в тройник.
  • Заглушка на тройник.
  • Лета ФУМ или сантехническая нить.

Если не удалось подобрать пружину- ее навивают из упругой проволоки. Берут стержень, сверлят в нем отверстие и заправляют туда конец проволоки. Далее зажимают стальную проволоку в стержне тисками, и плоскогубцами навивают пружину, укладывая витки вплотную.

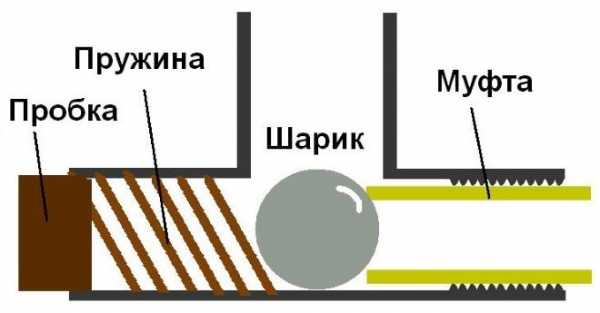

Рисунок 4. Схема шарового затвора

Сборку проводят в такой последовательности:

  • Муфта завинчивается в тройник таким образом, чтобы она перекрывала просвет бокового патрубка не менее 2 мм.
  • В отверстие напротив вставляют шарик и подпирают его пружиной.
  • Вкручивают заглушку.
  • Муфту и заглушку перед окончательной сборкой нужно обмотать уплотнителем.

Напор воды, поступающей из муфты, отжимает шарик и открывает просвет для потока в прямом направлении. Если напор падает, пружина отжимает шарик обратно и прижимает его к срезу муфты, перекрывая поток в обратном направлении.

Потребуется отрегулировать силу прижимную силу пружины так, чтобы стандартного напора в системе хватало для отжима шарика. Придется также тщательно отшлифовать срез муфты, чтобы шарик прилегал к нему без зазоров.

Лепестковый для вентиляционных систем

Промышленный обратный клапан для систем вентиляции препятствует обратной тяге в вытяжных системах

Предлагаемая конструкция сопоставима по эффективности с промышленными образцами и способна проработать несколько лет, после чего придется заменить лепестки.

 Для изготовления потребуется:

  • Пластина текстолита толщиной 3-5 мм 15*15 см. Можно использовать любой жесткий пластик.
  • Пленка из плотного пластика 15*15 см.
  • Герметик.

Пошаговая инструкция для изготовления и сборки:

  • Отпилить пластину так, чтобы она соответствовала размерам вытяжки.
  • В углах сдеалть отверстия для крепления клапана к вентилятору или фитингу.
  • В середине просверлить или выпилить лобзиком отверстия для прохода воздуха. Должно быть выпилено не менее 80% площади сечения канала.

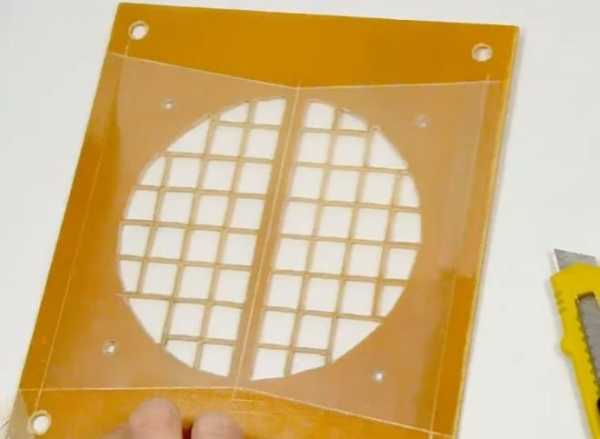

Рисунок 5. Конструкция лепесткового воздушного затвора
  • Вырезать кусок гибкого пластика и приклеить его по краям основания.
  • Разрезать его по осевой линии. Разрез сделать ровным, без шероховатостей.
  • Вставить затвор в канал и зафиксировать его винтами или саморезами. Створки должны быть обращены на улицу.

Тарельчатый

Тарельчатый осевой затвор можно изготовить из подручных материалов.

Для этого понадобится:

Рисунок 6. Детали устройства
  • Штуцер 1/2″ на 15мм.
  • Болт диаметром 3 мм и длиной 40-50мм.
  • Две гайки к болту.
  • Кусочек резины от велосипедной камеры.
  • Металлическая полоска.
  • Муфта 1/2

Изготовление самодельного клапана проводят в следующей последовательности:

Такой клапан применяется в домашних вакуумных камерах. Он срабатывает от перепада давления.

Прямоточный гравитационный

Эта простейшая конструкция предназначена для работы в скважинах водоснабжения. Его ставят сразу после погружного насоса или на нижнем окончании заборной трубы. Работает самодельный гравитационный обратный клапан с использованием силы тяжести. Устанавливать его можно только на вертикальные отрезки трубопроводов.

Для изготовления устройства понадобится:

  • Обрезок полипропиленовой трубы.
  • Металлический или стеклянный шарик. Шарик должен быть из материала тяжелей воды.
  • Штуцер.
  • Кольцевая прокладка.

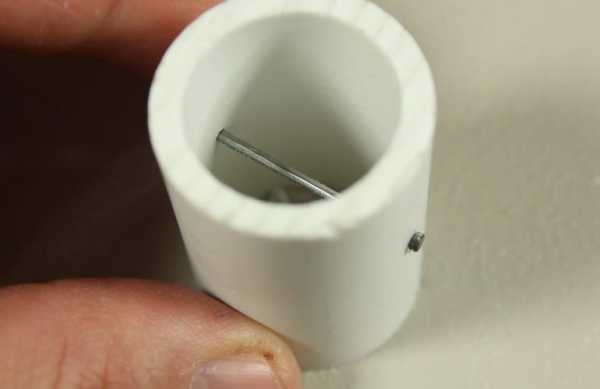

Рисунок 9. Комплектующие для изготовления гравитационного затвора

Входной патрубок клапана соединяется с выходным патрубком насоса или водозаборного фильтра. Шарик подбирается исходя из внутреннего диаметра трубы.

Седло клапана образуется кольцевой прокладкой в месте изменения сечения трубы. Прокладка должна плотно прилегать к стенкам, а шарик- к прокладке. Эта конструкция должна выдерживать давление столба жидкости над клапаном.

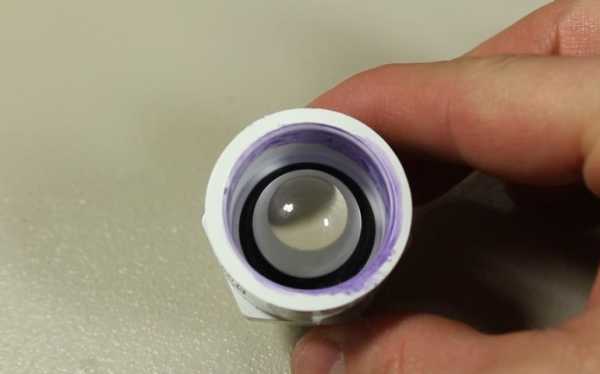

Рисунок 10. Шарик плотно прилегает к седлу

В зависимости от глубины зеркала вод в горизонте это может быть от 6 до 15 метров. Выходной патрубок крепится к корпусу с другой стороны. И далее- к водозаборной трубе. Чтобы шарик не уходил слишком далеко от седла и не перекрывал выходное отверстие, нужно просверлить перед ним два поперечных отверстия и вставить в них кусок проволоки.

Рисунок 11. Ограничитель подъема шарика

Проволоку нужно будет надежно герметизировать клеем, герметиком или расклепыванием. Она будет служить ограничителем вертикального движения шарика.

Когда насос начинает работать, напор воды приподнимет шарик над седлом, и он открывает проход для потока жидкости. Ограничитель не дает шарику подняться слишком высоко и перекрыть выходное отверстие.

Рисунок 12. устройство в сборе

Когда насос выключается, сила тяжести и обратный напор столба жидкости прижимают шарик к седлу, и он перекрывает трубопровод.

Возможные трудности

В процессе самостоятельного изготовления домашние мастера сталкиваются с рядом трудностей:

  • Неправильный расчет прижимной силы. Пружину приходится укорачивать или, что более неприятно, навивать заново. Решается такая задача обычно подбором.
  • Недостаточное качество обработки поверхности седла. Клапан не прижимается к нему полностью и пропускает воду. Решается путем шлифовки поверхности.
  • Слишком высокое сопротивление потоку в условиях конкретной системы. Никак не решается, придется выбрать другой тип клапана или купить промышленный.

Самостоятельно изготовление обратного клапана послужит хорошей проверкой своих инженерных и слесарных навыков.

znatoktepla.ru

Обратный лепестковый клапан для воды. Устройство и установка

Правильная эксплуатация трубопровода зависит от того под каким направлением происходит течение воды в устройстве. Для того, чтобы водопровод был исправным его обязательно оснастить вспомогательным устройством, в нашем случае помощником послужит обратный клапан для воды. В этой статье мы рассмотрим подробности выбора и установки этих незаменимых механизмов и рассмотрим вопрос, как устройства проходят эксплуатацию.

В задачи всех видов водных клапанов относят упрощение сантехнических работ и защиту от перепадов давления в трубопроводе, в частности если нарушена эксплуатация насоса. Помимо этого, каждый отдельный тип имеет еще и конкретные задачи, так как нужен в водопроводной магистрали. Встречается несколько разновидностей, которые делают обратный клапан для воды многофункциональным:

  • устройства с запорным механизмом подразделяют на шаровый дисковый, лепестковый, золотниковый;
  • разделяют по типу фиксации: межфланцевый, фланцевый, муфтовый;
  • по скорости перекрытия воды клапан бывает: захлопывающимся и плавным.

Каждый из вариантов имеет свои индивидуальные особенности, которые важно учитывать при покупке.

Итак, шаровый клапан представляет собой шариковый пружинный механизм. Дисковый тип клапана содержит в своем строении специальный диск. Обе эти конструкции способны работать с максимально высоким давлением воды, которое допустимо для полипропиленовых трубопроводов в домашних условиях. Часто подобная конструкция устанавливается после насоса от скважины или другого источника. Посмотрите на фото, как выглядит приспособление.

Лепестковое приспособление способно эксплуатироваться исключительно в трубах с низким давлением, для золотниковых вариантов характерна конструкция золотника, которая и является основным рабочим элементом. Все эти устройства изготавливаются из латуни или полипропилена, в основном они устанавливаются до и после счетчика.

Межфланцевый обратный клапан для воды устанавливается в домашние трубопроводы строго по устаревшей технологии, в то время, когда фланцевые и муфтовые варианты крепятся болтами или имеют резьбы для нормальной фиксации. При необходимости может применяться и шариковый рабочий пружинный механиизм.

Захлопывающийся механизм срабатывает моментально при поступлении воды, а плавный работает несколько медленнее, но при этом выдерживает более длительный срок службы. Фото подскажет как работает механизм.

Каждый из типов обратных устройств может применяться как для водопроводного насоса, так и для целей помещения в рабочую магистраль трубопровода. При этом все клапаны имеют отдельные функциональные особенности и фиксируются за пределами счетчика.

Внимание! Не допускайте использование в доме контролирующих установок бывшего употребления, а также до тех пор, пока не будет изучено устройство обратного клапана. Эти характеристики должны быть проверены на месте приобретения.

Функциональные способности обратных клапанов

Клапан обратный поворотный и другие типы служат своего рода предохранителем водопроводных конструкций от перепадов давления и гидроударов, следствием которых становится внезапная остановка насоса. Благодаря этому продуманному устройству все трубы теперь в безопасности, так как в них налажены частично автоматизированные процессы. В частности, сосредоточены в использовании межфланцевый и шаровый вариант, так как они уже давно доказали свою эффективность перед потребителями.

Подобная защитная конструкция обладает следующими функциями:

  • защищает ваши бытовые условия от затопления, особенно если происходит усиление обратного потока воды, разумеется если приспособление правильно установлено после счетчика;
  • если устанавливается клапан обратный поворотный в канализационную магистраль, это обеспечивает отсутствие неприятного запаха, особенно если конструкция не эксплуатируется длительное время;
  • не позволяет в трубопровод попадать различного рода загрязнениям, если наблюдается их пропуск от насоса.

При обустройстве многоквартирных домов специалисты рекомендуют устанавливать обратные клапана в нижних этажах, где расположены трубопроводы, так как это снижает риск затопления квартир. Популярностью при таких обстоятельствах пользуется межфланцевый прибор.

Выбор устройства для обслуживания домашнего трубопровода

При покупке защитного механизма для монтажа в водопроводе, следуют руководствоваться несколькими параметрами, тогда установка будет радовать своими эксплуатационными особенностями хозяина. Предлагаем вашему вниманию несколько простых правил.

  1. Перед покупкой изучите особенности конструкции и соединительного элемента клапана. Важно полное соответствие диаметру на трубопроводе. В современных домашних условиях все стараются использовать муфтовые варианты, так как именно путем соединения собирается большинство водопроводных систем.
  2. Проанализируйте принцип работы обратного клапана. Если сами в этом не разбираетесь уточните у продавца или имеющейся документации к изделию, если оно фирменное. При наблюдении некоторых нарушений или неисправностей откажитесь от покупки.
  3. Если появилось требование купить межфланцевый, фланцевый или шаровый механизм для насоса или других технических целей обязательно сопоставьте их возможности с особенностями среды, в которую они будут закреплены.
  4. Материал изготовления должен быть выбран, опираясь на технические характеристики водопровода: пластиковый подойдет для полипропиленовых конструкций. Если обратный клапан необходим для горячего трубопровода, лучше выбрать приспособление из прочного металла, так как многие пропиленовые конструкции не выдерживают высокие температуры.
  5. Отличной альтернативой для всех непрочных конструкций считаются именно латунные изделия. Они обладают высокой защитой от механических и температурных деформаций, а также в конструкции имеют шариковый способ действия (не во всех моделях).

Внимание! Все конструкции защиты от гидроударов в трубопроводе нужно приобретать разумно, учитывая не только правила подбора, но и ряд функциональных особенностей.

Установка обратного клапана в основную магистраль

Установка обратного водного клапана на трубопровод в доме производится после насоса (если он присутствует) и после . Стоит отметить, что тактика монтажа во многом зависит от того, какой тип конструкции был вами подобран. Ознакомьтесь с принципом установки клапанов в фото.

Обязательным элементом оснащения автономных водопроводных систем на дачах и в загородных домах является обратный клапан. Именно такое техническое устройство, которое может иметь различное конструктивное исполнение, обеспечивает движение жидкости по трубопроводу в требуемом направлении. Обратные клапаны, устанавливаемые в системе автономного водоснабжения, надежно защищают ее от последствий нештатных ситуаций. Относящиеся к арматурным устройствам прямого действия, обратные клапаны срабатывают автоматически, для чего используется энергия рабочей среды, транспортируемой по трубопроводной системе.

Назначение и принцип действия

Основная функция, которую выполняет обратный клапан для воды, состоит в том, что он защищает систему водоснабжения от критических параметров потока жидкости, транспортируемой по трубопроводу. Наиболее частой причиной критических ситуаций является остановка насосной установки, что может привести к целому ряду негативных явлений – сливу воды из трубопровода обратно в скважину, раскручиванию крыльчатки насоса в обратном направлении и, соответственно, поломке.

Защитить водопроводную систему от перечисленных негативных явлений позволяет установка обратного клапана на

cok24.ru

Обратный клапан для отопления — принцип работы

Во время разработки проекта отопительной системы необходимо обратить внимание не только на основные комплектующие, но и на дополнительные элементы. Установив обратный клапан для отопления, вы обеспечите надежную работу системы на пике ее производительности, безопасность эксплуатации оборудования, предупредите финансовые потери. Наличие данного элемента предусматривается практически в каждом проекте. Следует не просто установить запорную арматуру, а сделать правильный выбор в соответствии с имеющимися параметрами, поэтому монтаж лучше доверить квалифицированным специалистам.

Обратный клапан для отопления

Какие задачи решает обратный клапан

Клапан нужен для регулирования потока воды, которому следует двигаться строго в одном направлении. При обогреве помещений с помощью котельного оборудования существует риск изменения давления в системе, попадания воздуха в контур и возникновения других неисправностей. В результате горячая вода начнет движение в противоположную сторону. Отсутствие обратного клапана в системе неизбежно приведет к серьезной аварии.

Основные задачи обратного клапана:

  • Обеспечение беспрепятственного прохода потоку горячей воды.
  • Предотвращение движения теплоносителя в обратную сторону.

При этом устройство не должно влиять на технические и эксплуатационные характеристики воды.

Принцип работы обратного клапана

На рынке представлен обратный клапан для системы отопления нескольких видов. Несмотря на конструктивные отличия, все модели имеют общую деталь — пружину. Исполнительный механизм необходим для своевременного закрытия затвора в случае, когда условия функционирования системы вышли за пределы допустимых параметров. Важно подобрать запорную арматуру с учетом параметров конкретной системы, чтобы массивность и упругость пружины им соответствовали.

Принцип работы двухстворчатого и дискового обратных клапанов

Задача пружинного элемента заключается в удержании клапана в закрытом (нормальном) состоянии. В отопительной системе с естественной циркуляцией движение теплоносителя обеспечивает созданное давление. Благодаря ему вода не только двигается по трубопроводу, но и открывает обратный клапан для дальнейшей циркуляции.

В случае возникновения аварийной ситуации устройство не дает воде двигаться в противоположную сторону. Так, имея простую конструкцию, запорная арматура предотвращает возникновение аварии.

Виды клапанов

В отопительных системах могут использоваться элементы разного типа. В основе их классификации несколько критериев.

В первую очередь обратите внимание на металл, так как от этого зависят особенности эксплуатации устройства. Наибольшей популярностью пользуется латунь, сталь, чугун.

Далее рассмотрим основные разновидности запорной арматуры.

Тарельчатый клапан

Данный вид устройства предполагает наличие диска, отвечающего за перекрытие сечения в трубопроводе в случае изменения условий в контуре.

Особенности функционирования:

  • Диск входит в седло, которое укомплектовано уплотнителем.
  • Изнутри конструктивный элемент присоединен к штоку, способному свободно двигаться по втулке.
  • Пружина, расположенная между тарельчатой частью и корпусом, обеспечивает надежное прижимание диска к седлу.
Обратный клапан стальной тарельчатый

Для предотвращения тока воды в обратном направлении устанавливают тарельчатый элемент подъемного или проточного типа.

Шариковый клапан

Шаровые (шариковые) клапаны отличаются наличием шарика в качестве исполнительного механизма. Для изготовления элемента используется каучук или алюминий. В случае срабатывания пружины при изменении тока воды шарик перекрывает проходное сечение, попадая в седло. Находясь под верхней крышкой, он осуществляет движение по наклонному каналу.

Обратный шариковый клапан

Тарельчатая и шаровая запорная арматура предназначена для монтажа в отопительной системе стандартного типа. Но в случае наличия труб большого диаметра она не гарантирует надлежащую защиту.

Двухстворчатый клапан

Для обеспечения бесперебойной работы системы, где использованы трубы более крупных размеров предназначен двухстворчатый клапан. Его монтируют как на подачу, так и на обратку.

Название устройства данного типа обусловлено наличием двух пружинных створок, которые легко открываются теплоносителем в случае нормального давления в системе. При возникновении аварийной ситуации закрытые створки препятствуют движению воды в обратном направлении.

Клапан обратный двухстворчатый чугунный межфланцевый

За предотвращение неправильной циркуляции отвечает специальная ось, пересекающая проходное сечение, на которой закреплены створки. Считается, что данная модификация обратного клапана является самой надежной. Устройство подходит для систем с высоким давлением.

Лепестковый клапан

Лепестковый обратный клапан для системы отопления имеет и другое название — гравитационный. Главная особенность — малоупругая пружина, имеющая низкое сопротивление. В некоторых моделях пружина и вовсе отсутствует. Гравитационные клапаны оборудованы таким дополнительным элементом, как подпружиненная створка. Она имеет уплотнитель и крепится на оси в верхней части сечения. Защиту от обратного тока обеспечивает сила тяжести и давление потока.

Лепестковый обратный клапан отопления
Важно помнить, что допустима только горизонтальная установка гравитационного обратного клапана.

Установка обратного клапана

Монтаж запорной арматуры выполняется согласно требованиям проекта. Схемой контура предусмотрено наличие данного устройства. Установка должна быть выполнена профессионально.

Общие правила:

  • Схема монтажа разрабатывается во время работы над общим проектом системы отопления.
  • Монтируют устройство, которое подобрано с учетом рабочего давления и температуры теплоносителя, во время обвязки котла.
  • Запорная арматура, особенно клапан обратный гравитационный для отопления, устанавливается в той части системы и в таком положении, которое рекомендовано производителем. Информация содержится в техническом паспорте.

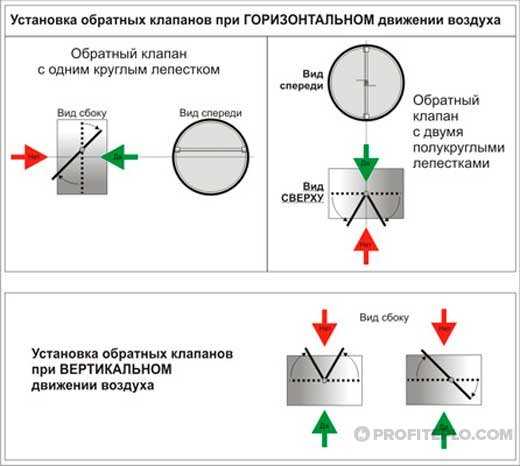

Схема установки обратного клапана при горизонтальном или вертикальном движении воздуха

Ставят устройство для решения следующих задач:

  • Защита контура от последствий аварийных ситуаций, что позволяет избежать непредвиденных финансовых расходов на ремонт.
  • Согласованное взаимодействие различных отопительных приборов в одной системе.
  • Правильно подобранное устройство позволит эксплуатировать систему на полную мощность.

Когда подача воды осуществляется при работающем насосе, может быть установлен обратный клапан любого типа. Лепестковая защита используется в случае естественной циркуляции.

Выводы

Итак, важно знать:

  • При выборе устройства следует учитывать давление и температуру теплоносителя. В частных домах вода температурой 95 градусов циркулирует по трубам под давлением приблизительно 3 Бар. В случае наличия отопительной сети необходимо узнать данные параметры.
  • Монтаж запорной арматуры должен выполняться в соответствии с требованиями, указанными в техническом паспорте изделия.
  • Насос, отвечающий за циркуляцию воды, должен быть расположен в контуре до запорной арматуры.
  • Способ присоединения выбирается в зависимости от давления в сети. Муфтовый клапан используется при давлении, не превышающем отметки в 16 Бар, фланцевый — выше данной отметки.
Обратный клапан в системе отопления

Обратный клапан — обязательная составляющая любой отопительной системы. При некоторых условиях эксплуатации он отвечает за бесперебойную и безаварийную работу оборудования, при других — повышает эффективность работы. Успешность решения поставленных задач зависит от правильности выбора устройства. Возникли сомнения? Обратитесь за помощью к специалистам. В противном случае возникает риск непредвиденных финансовых расходов, связанных с ремонтом котла и восстановлением работоспособности системы отопления.

Видео по теме:

profiteplo.com

лепестковый, шариковый клапан в системе отопления, куда ставить на обратке, установка

Содержание:

Чтобы ваша система отопления работала максимально эффективно, должны быть корректно подобраны все элементы контура, от оптимального котла – до правильной трубной арматуры.

Невзирая на разную стоимость, назначение и конструкцию, каждый из элементов выполняет определенную функцию, поэтому неправильный выбор одного из компонентов заставит отопительную систему работать неправильно. Ниже мы расскажем о такой детали контура как обратный клапан для отопления.


Для чего предназначен обратный клапан

Установка обратного клапана на отопление является обязательным мероприятием – он необходим в контуре для возможности регулирования направления движения теплоносителя. На рынке можно встретить множество моделей, которые разнятся по принципу использования и своей конструкцией.

Обратный клапан в состоянии предотвратить серьезные аварии вследствие изменения движения воды во время скачков давления или когда в батареях скапливается много воздуха. Большинство потребителей о таких нюансах даже не знают.

Принцип работы в системе отопления

Обратный клапан для отопления с естественной циркуляцией можно приобрести в любом строительном магазине. Несмотря на то, что многие модели отличаются по своей конструкции, у них все же присутствует одна общая деталь – это пружина. Она необходима для закрывания затвора, в нештатных условиях происходит ее сжатие. В зависимости от условий использования, клапан должен быть подобран с достаточной упругостью и массивностью пружины.

Благодаря наличию пружины клапан остается в закрытом состоянии. По мере прохождения теплоносителя по отопительному контуру возникает давление, благодаря которому жидкость открывает обратный клапан и продвигается дальше по системе.


При любых нештатных ситуациях, например, в момент возникновения гидроудара или при аварии, обратный клапан в системе отопления не позволит жидкости вытечь, изменив направление движения. Несмотря на простоту конструкции, данный запорный элемент предотвращает серьезные повреждения отопительного контура.

Разновидности устройств

Существует несколько разновидностей запорных клапанов, причем зачастую на подающий и обратный контур устанавливаются изделия разного типа. В зависимости от используемого металла, обратный клапан может иметь свои особенности.


Чаще всего применяются латунные, чугунные и стальные изделия. Кроме этого, обратные клапаны отличаются по своей конструкции. Рассмотрим основные варианты.

Тарельчатый

Клапан тарельчатой конструкции представляет собой специальный диск, который перекрывает внутренний просвет контура в момент возникновения изменений в системе. При этом диск опускается в седло с эластичным уплотнителем, а изнутри стыкуется со штоком, который свободно двигается по втулке. Для предотвращения нештатных ситуаций и изменения направления потока теплоносителя, используется подъемный или проточный тарельчатый клапан.

Шариковый

По конструкции шариковый обратный клапан практически не отличается от предыдущего варианта. Единственное существенное различие состоит в том, что в данном механизме используется шарик, а не диск. Изготавливают шарики из каучука или алюминия. Если в результате изменения потока воды срабатывает пружина, шарик падает в седло и перекрывает внутренний просвет, препятствуя оттоку теплоносителя в обратном направлении.


Как правило, такие клапаны устанавливают в стандартных системах отопления. В случае если для отопления используют трубы с большим сечением, эффективность шаровых и тарельчатых клапанов выглядит сомнительно.

Двухстворчатый

Для отопительных систем с трубопроводом больших сечений был разработан особый вид клапанов – двухстворчатый. Он в равной степени эффективен как для подающей трубы, так и для обратки – принцип действия будет одинаковым.

При условии соблюдения рабочих условий створки обратного клапана на обратке отопления и на подаче свободно открываются давлением теплоносителя. При изменении рабочего давления и неправильном потоке воды специальная ось с прикрепленными на ней створками перекрывает внутренний просвет трубы.


Стоит отметить, что данная запорная арматура является самой надежной, благодаря чему она востребована в системах с высоким давлением.

Лепестковый

Еще одна разновидность запорной арматуры – лепестковый обратный клапан, или, гравитационный. В нем стоит пружина с низким сопротивлением и малой упругостью. В некоторых случаях такой пружины нет вовсе.


Функционирование лепесткового обратного клапана для отопления основано на законах физики, связанных с силой тяжести и давлением. В конструкции клапана присутствует створка с уплотнительной прокладкой, которая установлена на оси в верхней части сечения трубы. Особенность таких клапанов в том, что они работают только при горизонтальной установке.

Правила установки обратного клапана

Определяясь, куда ставить обратный клапан на отопление, руководствоваться нужно, в первую очередь, требованиями проекта. Если схема разводки требует обязательного наличия обратного клапана, он должен быть установлен в нужном месте и с учетом всех требований и норм. Как правило, такую арматуру устанавливают в момент обвязки трубопроводом отопительного котла.

Обратите внимание, что для правильного монтажа обратного клапана нужно грамотно подобрать его разновидность в соответствии с рабочим давлением и температурой теплоносителя. Кроме того, важно монтировать изделие таким способом, как было указано производителем в техническом паспорте к арматуре. Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы.


Установка обратных клапанов на отопительную систему позволяет справиться сразу с несколькими задачами. В первую очередь, такие устройства позволяют предотвратить негативные последствия для системы отопления в случае возникновения внештатных ситуаций. Кроме того, это своеобразная страховка от излишних затрат на ремонт в будущем. Еще один важный момент – согласованность работы различных приборов, закольцованных в одну систему. Она достигается как раз за счет установки запорной арматуры. Также устанавливают подпиточный клапан для системы отопления, который в определенных случаях просто необходим.

Таким образом, если вы беспокоитесь о долговечности и надежности работы отопления и не хотите иметь в будущем дополнительных расходов, то вам определенно стоит предусмотреть наличие обратного клапана в отопительном контуре.


teplospec.com

определение, виды и особенности эксплуатации

Клапан для защиты от обратного хода воды выполняет одну чрезвычайно важную функцию. Он защищает трубопровод от перепадов давления, не дает жидкости возвращаться обратно по системе и существенно упрощает многие виды работ сантехникам.

Без наличия клапанов такого типа нельзя представить себе нормальное функционирование трубопровода холодной воды (при наличии на нем счетчика) или отопления, в особенности автономного.

Особенности, конструкция и свойства

Обратный предохранительный клапан для воды являет собой автоматический запорный элемент, который не допускает реверсивный ход жидкости в обратном направлении.

Расчет технического гения конструкторов позволил человеку создать очень простой, но в то же время действенный механизм, который позволяет частично автоматизировать рабочие процессы в трубопроводе.

Обратный водяной клапан выглядит, как обычная запорная арматура (отсутствует запорный вентиль). Однако внутри у него есть несколько интересных особенностей. В качестве запорного элемента используется небольшая пластинка, золотник или шар. Однако установлен он так, чтобы автоматически перекрывать поток в одном направлении после счетчика.

Обратный водопроводный клапан работает за счет специальной пружины, которая этот элемент регулирует. При движении воды в рабочем направлении пружина отжимается, так как она не способна выдерживать давление, что идет по трубам с движущимся потоком. Силу работы пружины можно регулировать.

Если же поток ослабевает или останавливается, то сила сжатия пружины возвращает запорный элемент на свое место. В закрытом положении он полностью блокирует поток как вентиль .

Более того, расчет схемы подразумевает, что в обратную сторону вода двигаться не может, так как клапан обратного давления воды открывается только в одном направлении. Такова его конструкция.

Из всего вышесказанного должно уже быть понятно, почему каждый хозяин просто вынужден купить лепестковый обратный клапан для водопровода или системы отопления. Ведь этот небольшой механизм способен выполнять огромное количество функций.

Он отсекает потоки как вентиль в одном направлении, позволяет разделить трубопровод отопления на несколько функциональных отрезков, защищает оборудование от гидравлических ударов и т.д.

Используют подобное оборудование и для насосов. Особенно популярны клапаны на поверхностных моделях. Так как они не могут работать вхолостую.

А вот при установке блокиратора обратного потока для системы отопления все время будет находиться достаточное количество жидкости. Что очень удобно, ведь человеку больше не придется беспокоиться о возможных проблемах при работе с насосом.

В последнее время часто устанавливают водосчетчики с обратным клапаном. Обратный клапан после счетчика воды играет роль запасного регулятора или как отсекающий вентиль .

Если такое оборудование установлено и работает, то это предотвращает возможные проблемы, что связаны с вероятным перетеканием жидкости из одного стояка в другой, а также с работой самого счетчика.

Дело в том, что при стечении определенных обстоятельств вода в системе отопления может обратиться вспять и спровоцировать обратное вращение измеряющих лопастей, что отразится на показателях механизма.

Чаще всего устанавливают обратный клапан для системы отопления или счетчика воды, или когда в системе есть два стояка с горячей и холодной водой. Причем оба стояка склонны к появлению различных проблем. Например, чрезмерному разбавлению воды во время работы нескольких приборов, когда сломался вентиль или другим подобным неприятностям.

Плюсы и минусы клапанов

Теперь рассмотрим основные плюсы и минусы этого оборудования.

Основные плюсы:

  • Простота конструкции;
  • Надежность;
  • Функциональность;
  • Неприхотливость в работе;
  • Цена;
  • Отсутствие проблем при монтаже устройства.

Основные минусы:

  • Не могут эффективно работать с грязной средой. В таких случаях необходима предварительная установка дополнительных фильтров;
  • Цена на лепестковый клапан предотвращения обратного хода воды хоть и не считается слишком высокой, но она все же выше стоимости обычных запорных элементов или фитингов. Особенно цена на качественную продукцию.

Виды и отличия

На современном рынке сантехники встречается несколько основных разновидностей такого оборудования, которые принято брать в расчет.

По типу запорного механизма клапаны разделяют на:

  • Шаровые;
  • Дисковые;
  • Лепестковые;
  • Золотниковые.

Шаровой обратный клапан для водопровода в качестве основного запорного элемента использует обычный шарик на пружинке. Дисковые соответственно, используют диск. Первые два варианта способны работать на трубопроводах с серьезным давлением, которое может выдержать полипропилен.

Обратный лепестковый клапан для воды используется в трубопроводах (полипропилен) с низким давлением. Золотниковые образцы используют золотники, как основной запорный элемент.

Изготовляют это оборудование из металлов или полимеров (полипропилен). Металлические клапаны производят из латуни, разновидностей стали и даже чугуна. Полимерные же производят преимущества из смеси полипропилен плюс дополнительные добавки.

По типу крепления их делят на:

  • Муфтовые;
  • Межфланцевые.

Обратный муфтовый клапан для воды , как вентиль, может быть приварным или резьбовым. Фланцевые крепят с помощью болтов и они уже отличаются довольно внушительными габаритами, расчет должен учитывать это. Последняя разновидность таких изделий зажимается между фланцами по стандартной технологии.

Есть еще одна интересная особенность механизма, которая впрочем, на рабочие характеристики клапана почти не влияет. Имеется в виду скорость перекрытия потока. По этому параметру клапаны делят на:

  • Захлопывающиеся;
  • Плавные.

Первая разновидность закрывается практически моментально, вторая же работает намного медленнее (как вентиль), зато она надежнее, так как весь процесс контролирует четко настроенная пружина.

Подбирают обратный клапан для водоснабжения по нескольким основным параметрам.

Прежде, чем купить, для начала смотрят на его конструкцию и тип соединения. В бытовом применении чаще всего используют муфтовые образцы на полипропилен. Это вполне очевидно, ведь с помощью муфт собирают 90% современных бытовых систем водоснабжения и отопления.

Фланцы же преимущественно встречаются в промышленности, где расчет требует использовать оборудование с крупным сечением. Также берут в расчет качество и характеристики будущей рабочей среды.

Если вам нужно купить обратный клапан для горячей воды на полипропилен, то следует купить модели, что предназначены для эксплуатации в подобных условиях. Иначе вы можете пожалеть о своей покупке. Особенно это касается пластиковых образцов. Ведь полипропилен способен выдерживать далеко не все высокие температуры.

Что же до подбора материала исполнения, то здесь уже все зависит от характеристик вашего трубопровода и размеров кошелька. Совершенно очевидно, что рекомендуется собирать трубопроводы из одних и тех же металлов.

Поэтому если у вас трубы из пластика, то пластиковый обратный клапан для воды здесь подойдет наилучшим образом.

Иначе придется покупать дополнительные переходники, фитинги и другое подобное оборудование, что не очень удобно. Да и нужно помнить о том, что чем больше искусственных соединений вы использовали на одном участке, тем потенциально опаснее он становится.

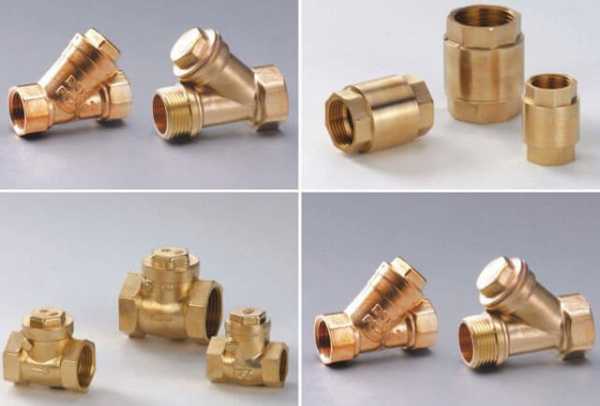

Латунные образцы всегда надежнее стальных или пластиковых. Они долговечнее, качественнее, но и цена у них выше. Это надо учитывать.

Средняя стоимость латунного клапана обратного хода равняется 6-9 долларам. В то время

cok24.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
