Линейка это инструмент или прибор – Линейка. Виды и устройство. Работа и применение. Особенности

alexxlab | 03.12.2019 | 0 | Разное

Содержание

Линейка. Виды и устройство. Работа и применение. Особенности

Линейка – это простейший измерительный инструмент, применяемый также для черчения, который представляет собой тонкую длинную пластину с нанесенной шкалой с отметками в миллиметрах, сантиметрах и метрах. Поскольку стороны инструмента полностью ровные, он применяется в черчении для рисования ровных линий. Линейки обычно делают из металла, пластика или древесины.

Разновидности линеек
Данный инструмент может быть в различном исполнении. Его форма подгоняется под определенные цели. Существует несколько конструкций линеек:
  • Обычная.
  • Проверочная.
  • Логарифмическая.
  • Дробышева.
  • Лекало.
  • Транспортир.
  • Угольник.
  • Офицерская.
Обычная

Представляет собой простейшую конструкцию. Такой инструмент продается в канцтоварах. Именно его используют школьники на уроках геометрии и черчения. Данный инструмент представляет собой тонкую полоску из металла, дерева или пластика. На одной стороне нанесена шкала в миллиметрах и сантиметрах, что позволяет измерять длину на коротких расстояниях. Зачастую противоположная прямой стороне часть выполнена в виде волны, для черчения волнистых линий. Длина обычных канцелярских линеек бывает 10, 15, 20, 25 и 30 см. Также специально для черчения иногда делают более длинные инструменты, подогнанные под параметры ватмана.

Проверочная

В машиностроении, а также на производстве станков и прочего оборудования, применяются проверочные линейки. Нередко они не имеют шкалы длины, поскольку их основная цель заключается в проверке ровности заготовок. Такой инструмент вплотную прикладывается к поверхности, и проводится визуальная оценка наличия на ней изгибов. Данные приборы делают исключительно из металла или прочного пластика, поскольку древесина при контакте с водой может выгибаться, поэтому рассчитывать на стопроцентное сохранение геометрии инструмента нельзя. Кроме этого, проверочные линейки являются более толстыми, поэтому не изгибаются так сильно, как обычные канцелярские.

Логарифмическая

Представляет собой довольно необычную линейку, на поверхности которой нанесено множество отметок. Данный прибор может применяться не только для осуществления рисования ровных линий, но и для вычисления корня любого числа. Это линейка старой конструкции, которая уже практически не применяется благодаря появлению калькуляторов.

Такие линейки использовались до середины восьмидесятых годов прошлого века, после чего были вытеснены калькуляторами. Логарифмические линейки бывают вытянутыми в длину, а также выполненными в форме круга. Сейчас их практически не выпускают. На некоторых моделях швейцарских часов форма циферблата сделана в виде круглой логарифмической линейки. Нанесенная на часы разметка дает широкие возможности вычислений, кроме определения значения тригонометрических функций.

Линейка Дробышева

Это инструмент, который предназначен для построения координатной сетки. Она выполнена в виде стальной полосы с нанесенными прорезями, расстояние между которыми составляет 10 см. Они применяются для засечек карандашом. Используя данное устройство можно нанести сетку на ватман значительно быстрее, чем прикладывая обычную линейку. Эта конструкция была изобретена в 1925 году Федором Васильевичем Дробышевым, в честь которого и получила свое название. Сейчас этот прибор, так же как и логарифмическая линейка, ушел в прошлое и теперь интересует только коллекционеров, собирающих старинные вещи.

Лекало

Это фигурная линейка, которая в большинстве случаев не имеет шкалы с разметкой. Инструмент представляет собой плоскую изогнутую волнами пластину. Она применяется в качестве шаблона для строения различных геометрических фигур, таких как парабола, эллипс, гипербола, а также спирали. С развитием компьютерной графики этот инструмент перестал использоваться инженерами, и сейчас применяется только дизайнерами одежды и швеями для создания выкроек ткани перед их сшиванием.

Транспортир

Это особая конструкция линейки, которая применяется для измерения углов в градусах. Прибор может иметь различную форму. Обычно он бывает круглым, полукруглым или треугольным. С помощью этого инструмента можно не только мерить углы, но и провести их постройку. На ровной части транспортира нанесена шкала как на обычной линейке, а также сделана разметка по кругу в градусах. Полукруглые модели имеют шкалу от 0 до 180, а полностью круглые от 0 до 360 градусов. По предположению инструмент был изобретен в древнем Вавилоне. Он является незаменимым в геометрии, а также применялся в корабельном деле для правильной прокладки маршрута судов. Транспортир по-прежнему остается актуальным, его можно встретить в любом канцелярском магазине. Ими пользуются школьники на уроках геометрии, а также архитекторы и инженеры.

Угловая

Угловая линейка, или угольник – это инструмент выполнен в виде прямоугольного треугольника. Он бывает двух видов. Первый сделан в форме равнобедренного треугольника, один угол которого равен 90, а два остальных по 45 градусов. Также бывают инструменты с углами 90, 30 и 60 градусов. Угольники применяются для построения углов при черчении, но только тех, в форме которых он сделан. Обычно такой инструмент используется для черчения с высокой точностью. С его помощью можно нанести перпендикулярные и параллельные прямые.

Угольник нашел свое применение не только в черчении, но и столярном деле. Столяры и плотники используют его для сборки мебели и прочих конструкций из дерева, когда требуется соблюсти угол 90 градусов между соединяемыми деталями. Столярный угольник является значительно больше, чем применяемый в черчении. Кроме этого, его конструкция значительно крепче, поскольку зачастую при сборке мебели линейка берет на себя функцию поддержки заготовок, поэтому хлипкая пластинка может деформироваться, что приведет к сбою правильного угла.

Стоит отметить, что в плотницком деле применяется также и строительный уголок, который состоит из двух полос соединенных между собой под прямым углом. Данная конструкция уступает угольнику, поскольку при длительном использовании на соединении пластин может появляться люфт, что изменяет форму на несколько градусов.

Офицерская

Эта линейка является многофункциональным инструментом для проведения различных измерений и черчения. Она изготовляется из прозрачного пластика, который может иметь различные габариты. Чаще всего такие линейки представляют собой пластину размером 20 на 10 см. На двух сторонах, которые формируют прямой угол, нанесена разметка в миллиметрах и сантиметрах. Остальная часть выполнена в виде трафарета, обрисовывая контуры которого можно рисовать различные фигуры, а также цифры крупных печатных шрифтов. Такой инструмент применяется для определения координат, а также вычислений на топографических картах. Данная конструкция разработана специально для военных офицеров. Ее размеры подогнаны для удобного размещения в планшете с документами и канцелярскими приспособлениями. Большинство офицерских линеек, которые встречаются сейчас в продаже, также имеют и масштабную шкалу.

Лучший материал для линеек

Линейки обычно делают из металла, дерева или пластика. Свойства этих материалов различные, поэтому инструменты, изготовленные из них, имеют отличающиеся свойства. Самыми лучшими считаются металлические линейки, поскольку они переносят деформацию, а также не разрушаются при ударах. Такие инструменты полностью соответствует нормам ГОСТ, и могут применяться для выполнения точного черчения.

Деревянные линейки быстро загрязняются, поэтому нанесенная на них шкала может плохо просматриваться. При ударах они сминаются, а также могут расколоться. Кроме этого, при контакте с влагой древесина размокает и начинает выгибаться. Главное преимущество таких линеек в приятной поверхности, но срок службы этого инструмента является минимальным. В том случае если положить деревянную линейку неровно и придавить сверху каким-нибудь грузом, то при длительном нахождении в таком положении она загнется и сохранит неправильную форму.

Пластиковые линейки являются самыми дешевыми. Они легкие, совершенно не боятся влаги, в отличие от деревянных и металлических, сделанных не из нержавеющей стали. Единственный их недостаток заключается в низкой ударопрочности. Такую линейку можно сломать, а при ударе ребром от нее отламываются мелкие осколки пластика, поэтому дальнейшее использование инструмента для черчения ровных линий становится невозможным.

Похожие темы:

tehpribory.ru

ИЗМЕРИТЕЛЬНЫЕ ИНСТРУМЕНТЫ | Энциклопедия Кругосвет

Содержание статьи

ИЗМЕРИТЕЛЬНЫЕ ИНСТРУМЕНТЫ, специальные устройства, применяемые для точного определения размеров и других геометрических характеристик предметов. К таким устройствам относятся кронциркули, нутромеры и глубиномеры (в том числе соответствующие микрометрические приборы и штангенприборы), щупы, индикаторные приборы, уровни и отвесы, линейки и угольники.

Микрометры, нутромеры и глубиномеры.

Некоторые часто встречающиеся размеры, например диаметр цилиндра, диаметр и глубину отверстия, невозможно точно измерить, прикладывая к детали обычную измерительную линейку. Но можно «взять» диаметр или глубину отверстия при помощи кронциркуля-нутромера или глубиномера, а затем измерить взятое расстояние по линейке или штриховой мере. Для повышения точности таких измерений применяются кронциркули прямого отсчета, снабженные шкалой, а также микрометры и штангенприборы того же назначения. В микрометрических приборах используется высокоточная винтовая резьба очень малого шага. Отсчет по микрометру сводится к определению числа полных оборотов и долей оборота барабана относительно его нулевого положения. Полные обороты отмечаются штрихами линейной шкалы на неподвижном стебле, а дробные доли оборота – штрихами круговой шкалы на торцевой кромке вращающегося барабана. В большинстве микрометров англоязычных стран используется резьба, имеющая 40 ниток на дюйм, и предусматривается 25 делений на барабане, так что каждому делению барабана соответствует перемещение измерительного стержня на одну тысячную дюйма. Аналогичные характеристики имеют метрические микрометры.

Штангенциркуль позволяет отсчитывать диаметр непосредственно и с высокой точностью. Неподвижная основная шкала британского штангенциркуля имеет 50 делений на дюйм, а подвижная шкала нониуса – всего 20 делений. Сумма этих 20 делений равна сумме 19 делений основной шкалы. Поэтому, когда нулевой штрих шкалы нониуса останавливается между двумя штрихами основной шкалы, только один штрих шкалы нониуса может лежать точно напротив какого-либо штриха основной шкалы. Число соответствующих ему делений шкалы нониуса равно числу двадцатых долей деления, на которое нулевой штрих шкалы нониуса смещен относительно одного штриха основной шкалы в сторону следующего штриха. Это и дает возможность отсчитывать измеряемый диаметр с точностью до тысячных долей (дюйма, сантиметра).

Щупы.

В тех случаях, когда требуется измерять очень малые расстояния, например, лишь в несколько раз превышающие толщину бумаги, применяются наборы пластинок-щупов – плоских и клиновых. Измерения проводятся по принципу «проходит – не проходит». В измеряемый зазор вводят одну за другой пластинки набора, пока не дойдут до такой ситуации, когда одна из пластинок едва входит в зазор, а следующая уже не входит. Клиновый щуп осторожно вдвигают в зазор до тех пор, пока он не остановится, после чего считывают указанную на лицевой поверхности щупа его толщину.

Индикаторные приборы.

Часто важное значение имеет степень эксцентричности вала, который в идеале должен вращаться вокруг своей геометрической осевой линии. Для такого контроля пользуются индикаторными приборами. Индикаторный прибор закрепляют рядом с валом так, чтобы его подвижный измерительный стержень касался поверхности проверяемого вала. При вращении вала этот стержень, прижимаемый к поверхности вала пружиной, поднимается и опускается в соответствии с биениями вала. Перемещение стержня увеличивается рычажным механизмом прибора и преобразуется в поворот стрелки по круговой шкале индикатора. Индикаторные приборы показывают биения, измеряемые тысячными и десятитысячными долями (дюйма, сантиметра).

Уровни и отвесы.

В строительном деле, а также при монтаже и наладке механического оборудования принято выверять основные оси и плоскости на параллельность или перпендикулярность направлению действия силы тяжести. Для этого пользуются такими устройствами, как уровни и отвесы. Отвес представляет собой груз, подвешенный на нити. Опустив отвес возле какого-либо элемента конструкции, который должен быть вертикальным, можно невооруженным глазом проверить, действительно ли контролируемый край этого элемента параллелен нити отвеса. Точность при таком методе зависит от того, насколько симметричен груз относительно точки закрепления нити.

Уровень – это линейка с закрепленной на ней слегка искривленной герметичной стеклянной ампулой. Ампула длиной несколько сантиметров наполнена спиртом так, что в ней остается пузырек (воздуха или другого газа). Когда ампула строго горизонтальна, пузырек занимает среднее положение, отмеченное на ее стенке. Линейку кладут на контролируемую деталь (например, фундаментную плиту) и регулируют ее наклон, добиваясь, чтобы пузырек занял среднее положение. Закрепив ампулу на линейке так, чтобы ее осевая линия была перпендикулярна линейке, можно проверять вертикальные детали.

Линейки и угольники.

При разметке обрабатываемой детали обычно пользуются измерительными и поверочными линейками и угольниками. Угол между аншлагом и линейкой угольника чаще всего равен 90°, но бывают и угольники с углом 45°. В тех случаях, когда требуются другие углы, применяются угломеры с транспортирами, в которых угол установки угольника плавно регулируется.

www.krugosvet.ru

Виды измерительных инструментов | Советы Хозяевам.РФ

Для измерений на производстве и в быту людям веками хватало деревянной рейки с засечками — аршина. Самой же малой единицей длины был вершок.

Но уже к XIX-му веку, инструменты измерения как-то вдруг оказались грубыми и неточными, а привычная погрешность «палец не пролезет» недопустимо большой.

Появились новые, точные инструменты с метрическими шкалами, большинство которых мы используем и сейчас.

Некоторые из них стали частью повседневной жизни, другие можно найти в специальных магазинах, к примеру, тут: https://toolsua.com.ua/catalog/izmeritelnyy-instrument/a12ddacb994411e7/ . О том, какие бывают измерительные инструменты, какими характеристиками обладают, зачем они нужны, и пойдет речь.

Содержание:
1. Точность и погрешность измерительного инструмента.
2. Виды измерительных инструментов.
3. А можно еще точнее?.

Точность и погрешность измерительного инструмента

Но сначала об основной характеристике измерительных устройств — точности. Она показывает, насколько наши замеры соответствуют факту. Точность зависит от следующих величин:

  • Цена деления инструмента — наименьший размер, который этим инструментом получится измерить. Например, цена деления шкалы ученической линейки один миллиметр, а портняжного метра 1 см.

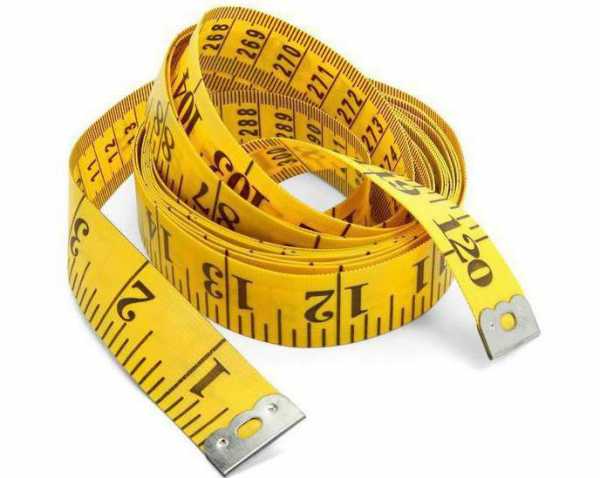

Цена деления линейки равна 1 мм, а портняжного метра 1 см

  • Погрешность прибора — ошибка, зависящая от точности изготовления инструмента. Высший класс точности обозначают двумя нулями, последний — цифрой три.

Скажем, требуется замерить диагональ фундамента, и вооружены мы пятиметровой рулеткой имеющей третий класс точности.

На каждый пятиметровый участок замера погрешность рулетки согласно ГОСТ будет 1,2 мм, и если диагональ около 15 м, общая погрешность окажется ±4 мм.

  • Погрешность измерения — ошибка, вызванная условиями выполнения замеров.

Виды измерительных инструментов

Теперь, имея представление о точности и погрешностях, перейдём к самим инструментам.

Начнем с линейки. Профессиональные линейки делают из пружинной стали. Шкалу наносят двойную с обоих краев. Причем иногда напротив сантиметровой, помещают шкалу в дюймах.

Иногда такие линейки имеют участок с делениями 0,5 мм.

Современные стальные линейки с ценой деления 0,5 мм

Соединив две линейки под прямым углом, мы получим угольник. Им можно измерить длину,  и разметить угол 90 градусов.

Различают угольники слесарные, столярные и строительные.

Самый точный — слесарный угольник. Риски его линеек гравируют лазером, пластины линеек стальные, вдвое толще строительного.

Угольники столярные делают из твердого дерева, риски наносят краской либо выжигают.

Угольники строительные от первых и вторых отличатся большими размерами (до 70 см) позволяющими делать разбивку больших помещений.

Углы размером отличным от прямых измеряют транспортиром — полукруглой линейкой разделенной насечками на 180 градусов. Транспортир с подвижной линейкой носит название

угломер.

Еще чаще, чем линейку, механики используют инструмент, который называется штангенциркуль.

Им замеряют не только длину, но внутренний или наружный диаметр круглых деталей и отверстий. Некоторые модели снабжены выдвижным штоком для замера глубины пазов и ниш.

Штангенциркуль измеряет размеры гораздо точнее обычной линейки

Штангенциркуль снабжен дополнительной шкалой. По совпадению её рисок с рисками основной шкалы мы сможем определить размер замеряемой детали с точностью до одной десятой или пяти сотых долей миллиметра (см. фото).

Микрометр на порядок точнее штангенциркуля. Зажав деталь между его выдвигающимся стержнем и неподвижным основанием, мы определим размеры с точностью до сотых долей миллиметра.

Микрометр имеет не только линейную, но и кольцевую шкалу

А можно еще точнее?

Линейки, без преувеличения, одно из величайших изобретений человека, сегодня продаются в любом магазине канцтоваров.

Увы, точности этих изделий, которая наверняка восхитила бы механика времен Петра I Андрея Нартова, сейчас недостаточно даже для изготовления дверных замков. Не говоря о сверхточных турбинах или гироскопах ориентации ракет.

И хотя тот же Нартов делал механизмы, восхищающие нас и поныне, каждый из них был уникален и подгонялся индивидуально.

Сейчас же роботизированные заводы делают сотни тысяч точных копий сложнейших устройств. Без современных измерительных приборов это было бы невозможно.

Снабженные электронными табло приборы последнего поколения делают замеры с точностью уже до тысячных долей миллиметра.

Современные приборы с электронным табло дают точность до тысячных долей миллиметра

Пока такой точности инженерам достаточно, но кто знает, возможно, тем ребятам, что сегодня садятся за парту потребуются приборы с точностью до молекул!

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

chonemuzhik.ru

Линейка измерительная – разбираемся в многообразии + Видео

Попробуйте ответить себе вот на какой вопрос: без какого приспособления нельзя обойтись при любых строительно-ремонтных работах, при кройке и шитье, при изучении математики и физики? С ней вы знакомы ещё с первого класса. Её зовут линейка измерительная.

Что мы знаем об инструменте?

Если разобраться, то героиня нашего исследования, линейка – простейший измерительный инструмент. Это такая пластина, у которой одна из сторон однозначно прямая, на неё наносят деления, которые будут кратны единицам измерения длины. У нас это будут сантиметры, в некоторых европейских странах – дюймы.

Ещё со школы мы знаем, что линейки делают деревянными, пластиковыми и металлическими. Сначала мы учимся с их помощью проводить поля в тетрадках. Позднее, на уроках геометрии уже чертим линии, потом фигуры, замеряем расстояние при помощи измерительного циркуля, а потом смотрим, сколько это, приставив его все к той же линейке. На помощь обычной линейке уже приходят её собратья – угольники. Помните, это такие линейки с углами 30 и 60 или двумя по 45 градусов. А еще же транспортиры, да и не только они.

Есть огромное множество специальных линеек, которыми пользуются ученые, инженеры, штурманы, врачи, закройщики, строители и целый ряд других специалистов. Однако родоначальницей их была наша героиня, которая и сегодня для многих из нас оказывается незаменимой и верной помощницей в быту, при домашнем ремонте или дачном строительстве.

Линейка измерительная – какие возможны варианты?

Конечно, с привычной школьной линейкой сантиметров в 30 длиной много дел не сделаешь, да в этом, собственно, и нет необходимости. Во-первых, на вооружении у того, кто взялся за ремонт или строительство, должен быть хотя бы «метр» – так называют измеритель длиною в 1 метр. Они бывают цельными или складными (из 10 пластин, соединенных заклепками, по 10 см каждая). Как и простые школьные устройства для черчения и вычисления длины, их делают из дерева, пластмассы или металла.

Без такой цельной деревянной метровой линейки никак не обойтись, например, при оклейке комнаты широкими флизелиновыми метровыми обоями. Причем таких примеров незаменимости предостаточно. Во-вторых, любые работы по строительству или ремонту помещений просто невозможно представить себе без очень удобной в использовании, занимающей немного места, однако, дающей возможность провести быстро все необходимые измерения, строительной рулетки. Длинные ленты, преимущественно изготавливаемые из стали, производят и небольшими – метровыми, и стандартными – такими считают 3-5 метровые, и большемерами. Шкалу для измерений наносят как на одну, так и на обе стороны рулетки.

Об этом измерителе сказано и написано уже немало. Добавим лишь, что уважающие себя мастера всегда пользуются только лишь своей проверенной рулеткой и по собственной воле никогда с ней не расстанутся. Пример модернизированной линейки, получившей даже новый принцип действия – это мерительное колесо. Нет, это не часть какого-либо транспортного средства. Этим устройством измеряют расстояния на автодорогах, например, при оформлении дорожно-транспортных происшествий. Положительными сторонами этого измерительного инструмента специалисты называют относительную дешевизну, а главное – удобство в использовании в так называемых «полевых» условиях.

Телескопическая измерительная линейка – еще один пример модернизации привычного измерителя для потребностей отдельной сферы. Изначально так именовали измерительный прибор, которым пользовались геодезисты: специальная линейка, составные части которой выдвигаются друг из друга, словно телескоп. Теперь же так, в основном, называют устройство для быстрой и точной системы для диагностики и измерений повреждений автомобильного кузова. Как говорят специалисты, это самый оптимальный вариант для сверки диагональных размеров, отклонений длины и высоты всех типов авто.

Водяной уровень позволяет производить измерения строго в горизонтальной плоскости. Такая линейка – самый простой способ вернуть автомобилю прежний вид. Кстати, телескопическая линейка может быть и электронной, когда все полученные значения сразу же отображаются на дисплее и могут быть сохранены (правда, не более 10 измерений) для последующего сравнения, чтобы выявить отклонения. А есть и измеритель, в названии которого прямо указано, что он поможет тому, кто затеял стройку или модернизацию сооружения. Это строительная линейка, но о ней разговор особый.

Линейка строительная – знакомьтесь!

Как и все остальные измерительные собратья, строительная линейка призвана помочь вам прочертить прямые линии, измерить длину, ширину и высоту тех или иных предметов. По всей длине этой полоски, а она обычно бывает до 1 метра, традиционно нанесены деления: миллиметры и сантиметры. Кстати, на некоторых моделях для удобства сделаны две таких шкалы, на каждой из сторон.

Строительный или слесарный угольник – разновидность обычной строительной линейки. Та же шкала, но сбоку прикреплен под прямым углом еще один фрагмент, на который тоже нанесены деления. Для удобства использования на второй линейке зачастую делают пластиковую ручку. Что же касается столярного угольника, то с его помощью прочерчивают углы, проверяют их, определяют, тупые они или острые. Их выпускают с углами измерений в 45, 60, 90 и 120 градусов. Ряд модификаций выпускается с ампулой, жидкость в которой не позволяет допустить отклонений. Без такого инструмента в слесарно-столярном деле порой не обойтись.

Если кто-то думал, что такой предмет, как транспортир, остался исключительно в школьных воспоминаниях, радостных или не очень, то он очень ошибался.

При ремонте или сооружении объектов для точного измерения углов применяют полукруглый инструмент с разметкой по градусам – строительный транспортир. В большинстве случаев производители оснащают его еще и линейкой. Строительная линейка с уровнем, как и следует из названия, представляет собой устройство, которое с успехом соединяет в себе и привычную линейку с делениями, нанесенными по длинной стороне инструмента, и несколько ампул с жидкостью, чаще всего две-три, размещенных по центру длинной стороны вдоль оси и в торце устройства поперек. Иногда третья ампула расположена под углом. Предназначена такая линейка для проверки горизонтальности или вертикальности линий, а также для измерения градуса отклонений.

Для многих видов строительно-ремонтных работ такой инструмент просто необходим, он сэкономит вам время и обеспечит качество. Для удобства строительные линейки с уровнями выпускают размером от 20 см до 3-4 м. Корпус цельный или пустотелый может быть из ударопрочного пластика или металла, возможны и комбинации материалов. Удобнее работать с уровнями, оснащенными прорезиненными ручками. Еще один момент, о котором важно помнить: небольшой по длине строительный уровень пригоден лишь для несложных работ, ибо он допускает некоторую погрешность. Если вам нужен более точный результат или разметка нужна на большой поверхности, то и использовать нужно большой строительный водяной уровень или современное лазерное измерительное устройство.

Не забудьте, что длительность службы строительного уровня, любого другого измерительного устройства, равно как и прочего инвентаря, зависит, прежде всего, от того, как с ним обращаются. После использования приведите его в порядок, очистите от земли и остатков стройматериалов. Храните в чистом, сухом и проветриваемом помещении. Берегите инструмент от ударов, а если вдруг не доглядели, то обязательно проверьте показания мерной ампулы на точность измерений. Кстати, оказывается, первый в мире уровень появился благодаря ученому, путешественнику и картографу из Франции Мельхиседеку Тевено. А использовали этот инструмент впервые в 1666 году во время экспедиции на Мадагаскар.

remoskop.ru

Что такое линейка? Понятие, длина, пример измерения

Казалось бы, что такое линейка? Простой инструмент для измерения длины. А какое значение она имеет в нашей жизни! Без нее трудно обойтись школьнику, инженеру, чертежнику.

Немного истории

В своем привычном обличье, как мы привыкли ее видеть, она известна со времен Великой французской революции. Это более двухсот лет назад. Но ее появление можно датировать еще более ранним периодом. При раскопках древнего города Помпеи археологи находили похожие на линейку атрибуты – совмещенные гладкие дощечки.

И Средневековье свидетельствует о существовании этого удивительного инструмента, в роли которого выступали тонкие пластины из свинца. А в Древней Руси для измерения использовали металлические прутья.

Конечно, мы теперь можем судить о том, что пользоваться ими было крайне неудобно, но такова история появления и развития линейки.

Определение, материал изготовления

Что такое линейка? Это прибор, воспроизводящий прямую линию на плоскости, с целью осуществления пространственных замеров. По ее внешней границе нанесены единицы измерения, в роли которых выступают миллиметр и сантиметр, а в английской линейке – дюйм.

Она может быть выполнена из разного материала: пластмассы (различают прозрачные и непрозрачные, гибкие и жёсткие), картона, металла и даже ткани.

Для определения более точных линейных размеров лучше использовать металлическую линейку. Потому что пластмассовая при малейшем нагревании меняется в размере, а деревянная под влиянием влаги имеет свойство к разбуханию. Пластмассовой прозрачной линейкой удобнее пользоваться, так как она не закрывает собой изображение. Зато она больше деревянной пачкает рисунок, что требует постоянного очищения от загрязнений.

Металлическая линейка производится из стального листа с отполированной поверхностью и имеет хромовое покрытие, которое не поддается коррозии.

Длина линейки

После того как мы разобрались с тем, что такое линейка измерительная, можно поговорить о ее длине.

Согласно ГОСТу, на ее поверхность наносится специальная шкала. Может быть длиной от 150 до 3000 мм. Более востребованы линейки, длина которых составляет 300, 500 и 1000 мм.

Внешне все линейки идентичны, имеют поверхность шириной от 18 до 40 мм в зависимости от длины. Их толщина составляет либо половину, либо один миллиметр. Все содержат равноудаленные друг от друга штрихи-деления, цена которых составляет 1 мм.

Нулевой штрих является началом отсчета в измерительных приборах. Он находится, как правило, в левом конце линейки и считается концевой мерой.

На метрической линейке может располагаться не одна, а две шкалы. Встречаются такие измерительные приборы, на которых нулевое деление имеется и справа, и слева.

Итак, линейка с делениями – это простейший элемент для черчения с отмеченной на нем шкалой, благодаря которому можно выстраивать геометрические фигуры, выполнять линейные замеры и вычисления.

Система мер, применяемая в метрической линейке

Метр является самой большой измерительной единицей, а в роли основополагающих метрических единиц системы выступают сантиметры. Один метр насчитывает сто сантиметров.

Большие деления, под которыми располагаются значения цифр, обозначают сантиметры (см). Как правило, стандартная длина линейки составляет тридцать сантиметров. А расстояние между большими отметками равно сантиметру.

Маленькие штрихи на поверхности линейки, расположенные между большими делениями, обозначают миллиметры. Одни сантиметр насчитывает десять миллиметров (мм).

В качестве примера разберём задание: «Измерьте линейкой длину шариковой ручки». Как это сделать?

Ручку следует положить на твердую поверхность, а замеры можно произвести линейкой.

Необходимо приложить линейку к левому краю ручки, при этом нужно проследить, чтобы ее конец поравнялся с нулевой отметкой. Эту сторону необходимо фиксировать при помощи левой руки, а правой регулировать положение конца измерительного прибора.

Крайнее число, приближенное к концу измеряемого объекта, и будет его длиной. Допустим, это 15 сантиметров, а оставшиеся маленькие деления, следующие за пределом последней отмеченной цифры, которых четыре, будут означать миллиметры. Таким образом, длина ручки 18,4 мм.

Измерение длины предмета – это метод, осуществляемый посредством прикладывания линейки к объекту. Он, в свою очередь, подлежит измерению путем сопоставления его длины со значением меры. Для снятия мерок с человека, чтобы пошить одежду, лучше использовать метр, эластичную ленту. Ну а если требуется измерить большое расстояние, удобнее применить рулетку. И в заключение, что такое линейка метрическая? Это прибор для измерения, на котором показания читаются слева направо. Число, найденное справа, будет определять длину. Показания записываются в виде десятичной дроби, например, 0,5 см.

fb.ru

Мерительный инструмент

В технике под таким понятием, как измерение, подразумевается некая совокупность действий, результатом совершения которых является определение того числового значения, которое имеет некая физическая величина предмета. Измерения производятся при помощи специальных технических средств опытным путем.

В такой отрасли промышленности, как машиностроение, без проведения разнообразных измерений обойтись совершенно невозможно. От того, с какой точностью они осуществляются, в результате напрямую зависит качество выпускаемой продукции. Что касается значений точности измерений, то на современных машиностроительных предприятиях она, как правило, в пределах от 0,001 миллиметра до 0,1 миллиметра.

Для того чтобы быстро и с минимальными погрешностями производить технические измерения, используются специализированные приборы и конструкции.





Металлическая линейка

Именно этот мерительный инструмент является, пожалуй, наиболее простым по своей конструкции. С помощью металлических линеек значение измеряемой величины определяется непосредственно.

Металлическая линейка





Следует заметить, что эти мерительные приспособления широко используются также и для проведения разметки материалов и деталей. Современная промышленность изготавливает их с пределами измерений в 1000, 500, 300 и 150 миллиметров, при этом на них наносится или одна, или две шкалы.



Штангенциркуль

Этот широко распространенный и активно используемый в технике (особенно в машиностроении) мерительный инструмент устроен намного сложнее, чем металлическая линейка, и обеспечивает гораздо более высокую точность измерений. Штангенциркуль состоит из таких основных частей, как линейка-штанга, на грани которой нанесена основная шкала с равноудалёнными делениями через 1 миллиметр, и нониус – отсчетное приспособление с дополнительной штриховой шкалой.

Штангенциркуль

Цена деления нониусов современных штангенциркулей составляет или 0,1, или 0,05 миллиметра, а что касается предела измерений, то он достигает 2000 миллиметров.

Штангенциркули используются для осуществления измерений как наружных, так и внутренних размеров деталей, а также глубин отверстий. Кроме того, их применяют для производства различных разметочных работ.





Штангенрейсмас

Штангенрейсмас





Этот мерительный инструмент предназначается для того, чтобы производить измерения высот деталей и осуществлять их точную разметку. Максимальный предел измерений штангенрейсмасов составляет 2500 миллиметров, а цена деления их нониусов – 0,1 или 0,05 миллиметра.

В большинстве случаев этот мерительный инструмент используется при работах на специальных чугунных плитах. Именно на них он устанавливается вместе с теми деталями, которые нужно измерить или же разметить.

Для того чтобы с помощью штангенрейсмаса нанести на размечаемой детали линию, используется специальная сменная ножка. Сам же мерительный инструмент при этом перемещается непосредственно по поверхности плиты.



Микрометр

Мерительный инструмент этого типа предназначается для того, чтобы производить достаточно точные измерения малых линейных размеров. Максимальный предел измерений современных микрометров достигает 600 миллиметров, а точность – 0,01 миллиметра.

Микрометр



Микрометры (как, впрочем, и все микрометрические инструменты) оборудованы специальными отсчетными узлами, устроенными на основе винтовой пары, имеющей шаг резьбы 0,5 миллиметра. С ее помощью осуществляется преобразование продольного перемещения мерительного винта в перемещения окружные, совершаемые шкалой барабана. Именно на основании угла его поворота и определяется значение измеряемого размера.

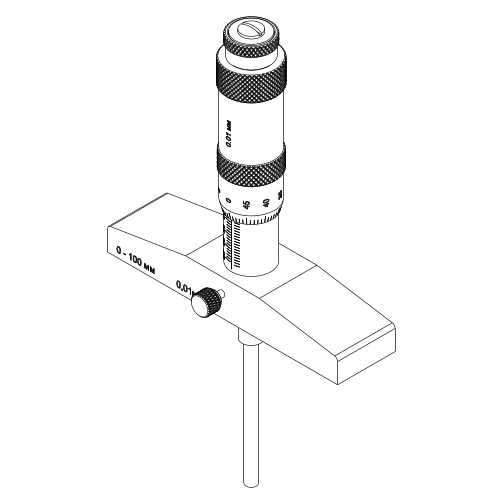

Микрометрический глубиномер

Микрометрический глубиномер





По сути дела этот мерительный инструмент устроен точно так же, как и микрометр. Разница состоит лишь в том, что он оснащается не скобой, а основанием. Именно в него устанавливается так называемый мерительный стебель. Для того чтобы с помощью микрометрического глубиномера измерить глубину, применяется специальный стержень. Он устанавливается на винте и имеет особую форму. Предел измерений современных микрометрических глубиномеров составляет до 300 миллиметров, а цена деления их нониусов — 0,01 миллиметра.

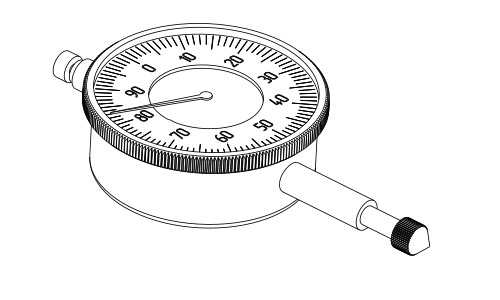

Индикатор часового типа

Индикатор часового типа

Этот мерительный инструмент представляет собой устройство, где совсем небольшие перемещения, которые производит измерительный щуп, преобразуются в угловые перемещения стрелки. Индикаторы часового типа используются тогда, когда требуется со значительной степенью точности определить те отклонения, которые по своей геометрической форме некая деталь имеет по отношению к заданным параметрам. Кроме того, эти приборы используются для контроля взаимного расположения поверхностей.



Угломер механический

Угломер







Этот мерительный инструмент предназначен для определения значений углов, которые в технике очень часто встречаются в различных сборках, деталях и конструкциях. С помощью угломеров производятся измерения в углах, градусах и секундах, для чего используются вспомогательные элементы и линейчатая шкала.





Резьбомер

Резьбомер



Этот мерительный инструмент используется для того, чтобы точно определять шаг и профиль резьбы. Конструктивно он представляет собой пакет металлических шаблонов, каждый из которых в точности повторяет конфигурацию той или иной резьбы. Резьбомеры, которые предназначены для определения шага метрических резьб, имеют маркировку М60°, а те мерительные приспособления, которые предназначаются для определения количества ниток на дюйм, при измерении дюймовых и цилиндрических трубный резьб, маркируются как Д55.



Радиусомер

Радиусомер



Этот мерительный инструмент предназначен для измерения галтелей и радиусов закруглений. Он представляет собой набор металлических шаблонов, изготовленных в виде пластин из высококачественной легированной стали. При этом все они подразделяются на те, что используются для измерения выступов и те, которые предназначены для измерения впадин.



Концевые меры длины

Концевые меры длины





Концевые меры длины ( нередко их называют еще «плитками Иогансона» ) представляют собой меры, выполненные в виде цилиндра или параллелепипеда, имеющие строго определенные расстояния между измерительными плоскостями. Они могут составлять от 0,5 миллиметра до 1000 миллиметров.









gk-drawing.ru

Измерительные инструменты для станков: виды, параметры, принцип работы

Содержание статьи:

Процессу изготовления любой детали или заготовки предшествует определение ее основных характеристик – размеров и массы. Для этого применяются специальные инструменты, а в некоторых случаях целесообразно использовать измерительные станки.

Виды измерительных инструментов

Основные типы измерительных инструментов

Для вычисления текущих параметров детали применяются различные приспособления и инструменты. Среди них наиболее часто используются штангенциркули, линейки всех видов, нутромеры, микрометры, кронциркули. Для правильного выбора определенной модели необходимо знать максимальные и минимальные размеры искомых величин, степень погрешности.

Прежде всего необходимо определиться с операциями по измерению конкретного типа оборудования. Чаще всего они требуются для наладки ответственных узлов и деталей – шпиндельной головки, коробок скоростей и передач, подвижных механизмов. Одновременно с этим инструмент применяется для снятия параметров деталей, проходящих процесс обработки.

Чаще всего для наладки оборудования и контроля размеров деталей применяются следующие типы инструментов:

  • штангенциркуль. Предназначен для снятия наружных и внутренних размеров. Состоит из металлической штанги (линейки), рамки и измерительных губок. В зависимости от типа исполнения бывает механический и электронный. Последний обеспечивает высокий показатель снятия замеров;
  • нутромер. Необходим для определения глубины пазов, вычисления высоты уступов и других типов неровностей на поверхности детали или узла станка. Чаще всего используются индикаторные модели или микрометрические.
  • кронциркуль. С его помощью снимают наружные размеры средних и больших заготовок;
  • курвиметр. Предназначен для измерения криволинейных поверхностей;
  • уровень или ватерпас. Имеет широкую область применения – от строительства до изготовления точных приборов. Необходим для проверки горизонтального уровня.

Кроме этих инструментов стоит отметить линейки различного типа. Они могут устанавливаться на рабочий стол станка для увеличения точности обработки.

В конструкции вертикально-сверлильного оборудования линейка монтируется непосредственно в переднюю часть шпиндельной головки. Она имеет подвижный элемент, соединенный со сверлильным патроном. Таким образом можно контролировать глубину сверления.

Параметры измерительных станков

Курвиметр

Кроме инструментов существует класс станков, предназначенный для определения точных размеров деталей и заготовок. Это оборудование получило название координатно-измерительное. Для выполнения поставленной задачи происходит снятие текущих габаритов в трех координатах.

Конструктивно подобные станки или как их еще называют – столы, состоят из рабочей поверхности, на которую устанавливают деталь. Рабочие головки имеют датчики для считывания геометрических параметров и изменяют свое положение по трем координатам. В зависимости от способа снятия данных различают два метода – контактный и бесконтактный. В первом случае информация считывается с помощью пьезоэлектрического датчика-щупа. Работа бесконтактного метода основана на возвращении светового сигнала от поверхности объекта.

Для выбора оптимальной модели станка делают сравнительный анализ следующих характеристик:

  • погрешность. Наименьший показатель достигается при бесконтактном снятии данных;
  • размеры рабочего стола. От этого зависит максимально допустимые габариты образца и возможность работы с несколькими деталями одновременно;
  • максимальное смещение рабочей головки относительно рабочего стола по трем осям координат;
  • минимальный шаг смещения инструмента;
  • тип программного обеспечения. Он определяет возможность вывода графической и текстовой информации в удобной для анализа форме. Также с помощью ПО программируется алгоритм действий оборудования;
  • габаритные размеры и вес.

В течение всего периода эксплуатации необходимо соблюдать рекомендации производителя по обслуживанию станка. Это напрямую влияет на точность измерений.

Кроме параметров оборудования при работе следует учитывать показатели окружающей среды – температуру воздуха и влажность. В особенности это актуально при применении бесконтактного метода снятия данных.

Правила работы с оборудование и инструментом

Применение электронного штангенциркуля

Для того чтобы профильный прибор или оборудование выполняли свои функции в полном объеме – необходимо периодически выполнять профилактику и проверять их состояние. Нужно помнить – чем сложнее прибор, тем выше вероятность его поломки или потери первоначальных показателей.

Перед началом эксплуатации необходимо ознакомиться с инструкцией по применению. Важно соблюдать правила работы с конкретной моделью. Они подробно изложены в паспорте оборудования.

Кроме этого следует учитывать такие факторы, которые могут повлиять на точность измерений:

  • периодическое проведение проверок;
  • контроль за состоянием отдельных узлов и агрегатов;
  • применение только по предназначению.

Эти простые правила позволят значительно увеличить срок работы прибора.

В качестве примера можно посмотреть видеоматериал, в котором подробно рассказывается о вышеописанных инструментах для домашней мастерской:
