Лист рифленый стальной цена в Новосибирске
Лист стальной рифленый — разновидность сортового горячекатаного проката, его особенностью является наличие на поверхности выпуклостей (рифлей). ГОСТ 8568-77 регламентирует их взаимное расположение на поверхности в виде двух структур: ромбовидной и чечевичной с углом расположения 90 градусов. Рифление производится на листах толщиной от 2,5 мм. до 12 мм.. Для ромбической структуры ширина основания рифлей составляет 5 мм., в чечевичной она увеличивается с толщиной основания от 3,6 до 6 мм. Указанные в ГОСТ 8568-77 размеры рифлей не контролируются и приведены в помощь производителю для расчета параметров инструмента.
Один из наиболее распространенных видов изделий — стальной рифленый лист ромб В-К-ПУ-4,0-1500-6000 Ст.3сп. Он выполнен с нормальной точностью (В) по толщине основания, которая составляет 4 мм., имеет ширину 1500 мм. и длину 6000 мм., катаную кромку (К) и улучшенную плоскостность (ПУ). Конструкционная углеродистая спокойная сталь (сп) марки Ст.3 обыкновенного качества сваривается без ограничений, не склонна к отпускной хрупкости и флокеночувствительности.
ГОСТ 8568-77 регламентирует в качестве материала изготовления рифленого листа обыкновенного качества стали Ст 0,1,2,3 (ГОСТ 380) разной степени раскисления: спокойной, полуспокойной и кипящей, цена последней наиболее низкая. Потребитель и изготовитель могут согласовать изготовление проката с легирующими добавками хрома, меди и никеля, отличными от стандартных норм. Помимо этого ГОСТ 8568-77 разрешает при производстве рифленого проката использовать другие марки стали, если этого требует потребитель.
Одним из распространенных материалов изготовления рифленого проката является кислотоустойчивая жаропрочная хромоникелевая сталь марки 08Х18Н10. В ее химический состав по ГОСТ 5632-72 входит 17 — 19% хрома и 9 — 11% никеля.
Основное применение лист рифленый стальной из 08Х18Н10 в силу своего антискользящего эффекта и коррозионной стойкости находит в качестве износостойких ступеней и напольного покрытия в производственных цехах с вредными условиями труда и повышенной температурой окружающей среды.
У нас можно купить лист рифленый стальной с односторонним расположением различного вида рифлей в рулонах или листах длиной до 8 м.
metall-54.ru
Листы стальные просечно-вытяжные (ПВЛ)
ЛИСТ рифленый стальной. Рифленую сталь общего назначения производят в листах и рулонах с односторонним ромбическим или чечевичным рифлением по ГОСТ 8568-77 и другими видами рифления по соответствующим нормативным документам. В качестве материала для изготовления листа рифленого стального используют углеродистую сталь обыкновенного качества СтО, Ст1, Ст2 и СтЗ с химическим составом по ГОСТ 380-88, а также нержавеющую сталь и алюминиевые сплавы. Лист рифленый стальной имеет выпуклый рисунок, формирующийся на гладкой поверхности листа в виде ромбов или рифлей, расположенных под углом друг к другу, при определении толщины такого листа высотывыпуклостей (рифлей) не учитывается. Высота рифлей на листах должна быть 0,2 – 0,3 толщины основания, но не менее 0,5 мм.

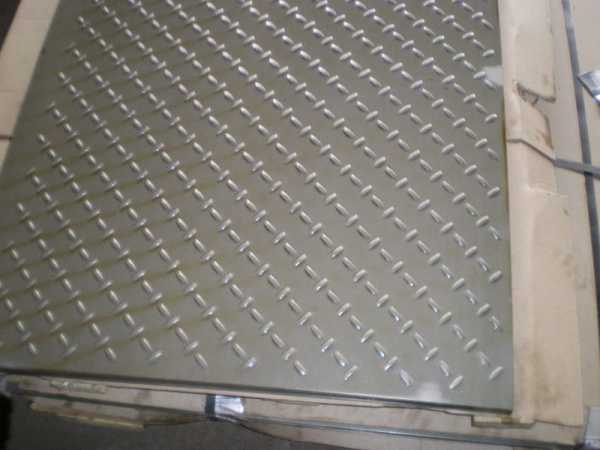

Рифленый лист чечевица изготавливаются с расстоянием между рифлями 20, 25 и 30 мм. Листы изготавливают шириной от 600 до 2200 мм и длиной от 1400 до 8000 мм с градацией 50 мм.

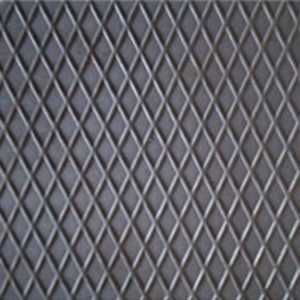

Листы с ромбическим рифлением изготавливают с диагоналями ромба (25-30)х(60-70) мм, конфигурация рифлей и расположение больших диагоналей ромба вдоль или поперек листа устанавливаются изготовителем.
Чаще всего лист рифленый применяется в качестве антискользящего покрытия на производстве и местах с большой проходимостью людей. Изготовление разнообразных ограждений, настилов, маршевых лестниц и ступеней, также применяется в качестве облицовочных панелей и декоративных накладок в элементах экстерьера и интерьера.
ЛИСТ нержавеющий рифленый.
Благодаря своим физическим и механическим свойствам рифленый нержавеющий лист обладает рядом характеристик: устойчивость к воздействию агрессивных сред (коррозионностойкость) и природных явлений, прочность внутренней структуры, стойкость к износу и механическим повреждениям, жаропрочность, долговременная эксплуатация, и свариваемость, так же нержавеющий лист используется в пищевой промышленности.
ЛИСТ рифленый алюминиевый “ДУЭТ” (2 рифли) и “КВИНТЕТ” (5 рифлей).
Данные листы используются как декоративный материал для ступеней и пола, фасадов, ограждений, подножек автомобилей. Возможно изготовление стеновых панелей, перегородок, мебели, столешниц, экранов радиаторов, декоративных элементов.
Марки сплавов, использующиеся для изготовления листов алюминиевых рифленых: АМГ2Н2, АМГ2НР, АМГ3Н2 и др. Алюминиевые рифленые листы поставляются анодированными, что значительно увеличивает их срок службы.
TDB Metall предлагает вам нержавеющие и алюминиевые рифленые листы следующих толщин: – 1,5 мм, 2 мм, 3 мм, 4 мм, 5 мм, 6 мм, 8 мм и 10 мм, различного раскроя. По желанию клиента выполняется наиболее удобный раскрой! тел. 8- (495)- 225-84-05.
tdbmetall.ru
листовая рифлёная сталь, характеристики и область применения
К одной из разновидностей стального металлопроката относится листовая рифлёная сталь ГОСТ 8568–77 . Продукция изготавливается горячекатаным методом. На одну из поверхностей наносится выпуклый рисунок. Для изготовления такого металлического листа применяется обыкновенная углеродистая сталь, марки Ст0-Ст3. Параметры такого материала должны отвечать ГОСТ 380–94 . Нанесённые выпуклости стали называть рифлями. Они расположены под наклоном. Угол составляет 90 градусов.
Особенности и разновидности материала
Форма самих рифлей, их определённое расположение влияют на тип производства этих изделий. Промышленность выпускает несколько разновидностей такого металлопроката:

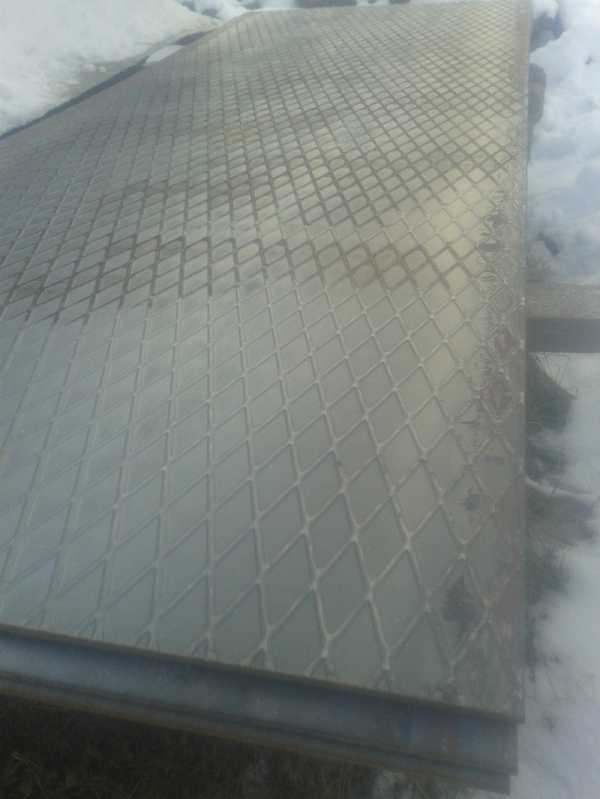

- Лист ромбический ГОСТ 8568–77 с нанесённым рифлением. Он отличается диагоналями ромба, которые расположены в определённой последовательности. Они подразделяются на несколько видов: большие, с размерами 60−70 мм; стандартные — 25−30 мм.
- Стальной лист чечевица ГОСТ 8568–77 . Продукция отличается своими рифлями, выполненными в виде овала, сильно похожего на зёрна растений. Рифли находятся под наклоном 90 градусов по отношению к каждому последующему овалу. Угол наклона составляет 45 градусов относительно каждой поверхности рифлёного листа ГОСТ 8568–77 . Соседние рифли разделяет расстояние, выдержанное в пределах 20−30 мм.
- Промышленность выпускает и другие виды рифлёных изделий. К ним можно отнести, например, квинтет. Но этот вид рифления не получил большого распространения.
Каждый рифлёный лист имеет конкретное назначение.
Поэтому он изготавливается по определённым техническим параметрам. К ним относится длина:
- Мерная;
- Немерная;
- Кратная мерной;
- Мерная, имеющая остаток, равный 10% всей партии.
На точность изготовления рифлёной стали ГОСТ 8568–77 влияет также толщина листа. Металлопрокат с рифлениями может быть нескольких видов:
- Точность высокая — А;
- Нормальная — В.
Действующий сегодня ГОСТ 8568–77 определяет толщину рифлёного изделия. Она должна быть в пределах 2,5—12 мм. Профиль делается высотой 0,5 мм.
Эта величина должна соответствовать 0,1−0,3% (берётся от толщины самого изделия). Обычно этот прокат транспортируется листами или упаковывается в рулоны.
Стандарт устанавливает также габариты листов. Они должны быть определённых значений:
- Длина — 1400−8000 мм;
- Ширина — 600−2200 мм;
- Толщина — 3−10 мм.
Допускается отклонение размеров на величину, не превышающую 50 мм. Самым востребованным считается лист с кроем 1500х6000 мм.
Изготовление металлического рифлёного проката осуществляется строго по указаниям ГОСТ 8568–77 . Допуски размеров изделия, допустимые отклонения плоскостности устанавливаются ГОСТом 19903−74. Паспорт продукции, вид упаковки, её маркировка выполняется по требованиям ГОСТ 7566–69 .
Преимущества металлического листа с рифлями
Когда применяется такой металлопрокат, не требуется проводить дополнительные операции, которые помогают улучшить сцепление листа с поверхностью. Прочность соединения такого изделия всегда отличается высокой надёжностью. Поэтому применение этого материала повышает безопасность рабочих, которые работают на больших заводах и фабриках.
Сфера применения изделий с рифлениями
Великолепные свойства рифлёной стали сделали её востребованной во многих отраслях промышленности. Она применяется в качестве противоскользящего покрытия, особенно в местах, где возникает повышенная травмоопасность. К ним относятся:
- Ступени на лестнице;
- Трапы;
- Открытые площадки;
- Мостки.
Великолепные противоскользящие характеристики листа сделали этот материал незаменимым на гидростанциях, нефтяных платформах, а также на угольных шахтах. Низкая себестоимость дала возможность использовать листы для предотвращения скольжения обуви. Этими изделиями покрывают поверхность, где необходимо снизить опасность получения травмы.
Высокой популярностью пользуется рифлёная продукция на производстве и в строительной отрасли. Рифлёный рисунок придаёт внешнему виду листа красивый эстетичный вид. Он становится привлекательным и даёт возможность архитекторам решать оригинальные дизайнерские задачи.
Во время строительства здания, когда необходимо проводить штукатурные работы обязательно кладут рифлёный лист с ромбическим рисунком. Кроме того, он часто становится заградительной конструкцией (забором) или прочным кровельным материалом.
Нашёл применение рифлёный металлопрокат и в сельской отрасли. Из него получается прочная и очень надёжная тара. В ней перевозят хрупкие предметы. Благодаря рифлёному дну такой тары повышается надёжность транспортировки, облегчается выполнение погрузочных работ.
Отличные технические характеристики, высокий коэффициент прочности, доступная стоимость сделали этот материал очень популярным на рынке металлопроката. Сегодня потребность в этом материале постоянно растёт. Поэтому на металлургических предприятиях выпуск таких листов постоянно увеличивается.
tokar.guru
Рифленые стальные листы: разновидности, характеристики и преимущества

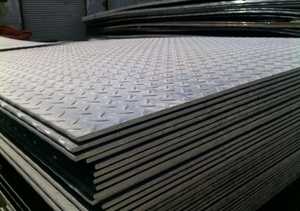

Рифленый стальной лист – один из популярных видов металлического проката. Это плоское изделие, где одна сторона гладкая, а вторая – покрыта геометрическими рисунками – рифлями. Продукт выпускается в нескольких видах, различается узорами. Лист получил широкое распространение в разных сферах благодаря набору положительных эксплуатационных характеристик.
Разновидности стальных листов с рифлением
Сортамент металлопроката этого вида включает в себя изделия с ромбическими и чечевичными узорами. Тип рисунка определяется количеством рифель. Варианты с одним элементом называют черепицей, а с парой – дуэтом. Реже применяются листы с пятью сегментами (квинтетом). Выпускаются изделия в стандартных типоразмерах.
Их ширина и длина неизменны – 1500 и 6000 мм соответственно. Толщина листов варьируется от 3 до 8 мм, а высота самих выпуклостей составляет 0,5 мм. Узоры располагаются на расстоянии 200-350 мм друг от друга. Некоторые предприятия предлагают изготовление этого металлопроката под заказ с индивидуальными характеристиками.
Продукция используется в разных отраслях, но чаще всего она встречается в строительной индустрии. Листы применяются для сооружения лестничных конструкций для открытых площадок. Они подходят для изготовления порогов и пандусов. Ими можно настилать полы в мастерских, шиномонтажных сервисах, оформлять смотровые площадки, пешеходные переходы. На основании листов возводятся перегородки, вентиляционные системы. Такие изделия используются при облицовке стен для улучшения эксплуатационных качеств последних.
Еще одна область применения этого вида металлопроката – конструирование емкостей.
Подобные хранилища подходят для благоустройства ферм. В них отлично сберегаются зерновые культуры, сено и прочие продукты. На сайте https://metallz.ru/produkciya/listovoj_metalloprokat/list_riflenyj_romb_chechevica/ можно купить рифленые стальные листы для любых целей, а также подробнее узнать о сфере использования металлических изделий.
Стальные листы с нанесенным на них рифлением получили популярность благодаря отменным эксплуатационным характеристикам. К числу таковых можно отнести:
- способность противостоять негативному воздействию солей и влаги,
обеспечивающую устойчивость перед образованием очагов коррозии; - стойкость к возникновению деформаций, механических и физических повреждений;
- наличие противоскользящей поверхности, позволяющей обеспечивать безопасность передвижения людей;
- эстетический дизайн, преображающий отделанные поверхности;
- простоту обработки изделий разными способами – резкой, сваркой, покраской;
- экологическую безопасность и гигиеничность;
- обилие разновидностей для решения задач разной сложности;
- длительный срок эксплуатации металлопроката, достигающий от 35 лет.
К выбору данного металлопроката нужно относиться внимательно. Качественным будет продукт, созданный на основании ГОСТов. На его поверхности не допускается наличие трещин, расслоений, лишних выпуклостей и других существенных дефектов, способных повлиять на эксплуатационные характеристики. Не влияют на качество листов отпечатки, рябь, царапины.
Выбор типа металлопроката зависит от области применения. Изделия толщиной в 3-5 мм подойдут для покрытия полов в лифтах, укрепления стен, кровельных работ. Для сооружения ступеней и смотровых площадок можно выбрать более толстые изделия. Они будут меньше прогибаться под весом человека. Чтобы не ошибиться при покупке, нужно дополнительно проконсультироваться с экспертами.
silastroy.com
Лист рифленый стальной – ГОСТ, вес, размеры, масса
Рифленые алюминиевые и стальные листы – востребованные в строительстве виды металлопроката. Эти простые в обработке и прочные материалы представляют собой металлические листы с объемным рисунком. Применяются для внутренних и наружных работ.
Общие характеристики рифленых листов
Основное определяющее свойство всех типов этой металлопродукции – выпуклое рифление, обеспечивающее антискользящие свойства.
Помимо материала изготовления, эту металлопродукцию различают по:
- толщине листа без рифления;
- количеству рельефных выступов на 1 м2 поверхности;
- типу рифлей – в виде ромбов или чечевицы – и схемы их расположения.
Виды рисунков
- «Даймонд» – самый простой, состоящий из совокупности мелких рифлей, расположенных перпендикулярно друг к другу.
- «Дуэт» – рисунок, отличающийся от предыдущего спаренным размещением рифлей.
- «Квинтет» – сложный рисунок, состоящий из элементов, расположенных в шахматном порядке.
Эта металлопродукция применяется в строительстве для наружной и внутренней отделки, в различных отраслях промышленности для сооружения переходов, ступеней, площадок технического обслуживания, в садоводстве и ландшафтном дизайне, дорожном строительстве.
Характеристики стального рифленого листа
Для изготовления этой металлопродукции в массовом порядке используют углеродистые стали обыкновенного качества Ст0, Ст1, Ст2, Ст3. Характеристики исходного проката, применяемого для стальных рифленых листов, соответствуют ГОСТу 19903-2015. При высоких требованиях к декоративным характеристикам и коррозионной стойкости используют более дорогие нержавеющие марки.
Высота рифления составляет 0,1-0,3 от толщины основного листа, но не должна быть менее 0,5 мм. Ромбическое рифление на стальных листах имеет диагонали (25-30) х (60-70) мм. Схему расположения рифлей определяет заказчик. Расстояние между «чечевицами» составляет 20, 25, 30 мм.
В таблице приведена теоретическая примерная масса квадратного метра и рифленого листа размерами 1,5х6,0 м, рассчитанных по следующим параметрам:
- удельный вес – 7,85 г/см3;
- высота рифли – 0,2 от номинальной толщины исходного листа;
- размеры и расстояния между рифлями – усредненные величины.
Таблица весов стального рифленого листа
| Толщина рифленого листа, мм | Размер листа (ширина, м х длина, м) | Масса 1 м2, кг | Масса листа, кг |
| Рифленый лист «чечевица» | |||
| 3,0 | 1,5х6,0 | 24,15 | 217 |
| 4,0 | 1,5х6,0 | 32,2 | 290 |
| 5,0 | 1,5х6,0 | 40,5 | 365 |
| 6,0 | 1,5х6,0 | 48,5 | 437 |
| 8,0 | 1,5х6,0 | 64,9 | 584 |
| Рифленый лист «ромб» | |||
| 3,0 | 1,5х6,0 |
|
|
| 4,0 | 1,5х6,0 | 33,5 | 302 |
| 5,0 | 1,5х6,0 | 41,8 | 376 |
| 6,0 | 1,5х6,0 | 50,1 | 450 |
| 8,0 | 1,5х6,0 | 66,8 | 600 |
Преимущества стального листа с рельефным рисунком:
- эстетичный вид;
- хорошие антискользящие характеристики;
- простота монтажа, благодаря хорошей свариваемости;
- экологичность;
- взрыво- и пожаробезопасность;
- устойчивость к биологическим факторам;
- длительный эксплуатационный период.
Особенности производства и применения алюминиевого рифленого листа
Металлопродукцию получают из прочных алюминиевых сплавов холодной или горячей (для толщины 3-4 мм) прокаткой с последующим нанесением рисунка и анодирования. Анодирование – процесс создания электрическим методом плотной защитной оксидной пленки, повышающей практичность и долговечность материала.
Чаще всего в производстве такого проката используют сплавы АМц и АМг. Первый вид легко деформируется и подвергается сварке специальными электродами. При повышенных требованиях к внешнему виду поверхность окрашивают.
Размеры алюминиевого рифленого листа по ГОСТу 21631:
длина – 2,0-7,2 м;
ширина – 0,6-2,0 м;
толщина – 1,5-4,0 м.
Наиболее распространенный вариант – лист размерами 1,5х3,0 м и 1,5х6,0 м с рисунком «квинтет».
Таблица весов 1 м2 рифленого листа из алюминиевого сплава АМг2Н2Р
| Толщина исходного листа, мм | Масса, кг |
| 1,2 | 3,62 |
| 1,5 | 4,13 |
| 2,0 | 5,51 |
| 2,5 | 7,4 |
| 3,0 | 8,3 |
| 4,0 | 10,4 |
| 5,0 | 12,8 |
treydmetall.ru
Рифленые стальные листы – Металлопрокат
Марки стали: ст.3
ГОСТ и ТУ: ГОСТ 8568-77
Производители: ОАО «Магнитогоский металлургический комбинат», ПАО «Северсталь»
| Сортамент | Раскрой,мерность, м | Марка стали | Цена до 5тн | Цена от 5тн |
|---|---|---|---|---|
| Лист рифленый 3 | 1,25х6; 1,25х2,5 | 3сп/пс5 | 48800 | 48100 |
| Лист рифленый 4 | 1,5х6; 1,25х6 | 3сп/пс5 | 48600 | 47100 |
| Лист рифленый 5 | 1,5х6 | 3сп/пс5 | 48600 | 47100 |
| Лист рифленый 6 | 1,5х6 | 3сп/пс5 | 48600 | 47100 |
| Лист рифленый 8 | 1,5х6; | 3сп/пс5 | 49500 | 48000 |
Стальные рифленые листы очень практичны, поскольку имеют на своей поверхности так называемые «риски». Они размещаются под прямым углом друг к другу во избежание скольжения. Таким образом, получается орнамент, предотвращающий скатывание с поверхности.
Использование рифленых листов
Рифленый металлический лист в Екатеринбурге используется для сооружения разнообразных по назначению и форме конструкций: от лестничных маршей до смотровых площадок. Также он часто применяется и в промышленности вместе со швеллерами и профильными трубами; при строительстве электростанций и сооружения общего назначения.
Виды
Классификация рифлёных листов в первую очередь зависит от рисунка: ромбический и чечевица.
Изготавливается рифленый лист по ГОСТ 8568-77 из ст.3. Мы предлагаем продукцию производства заводов Северсталь, ММК, Уральская сталь. В нашем ассортименте вы найдете листы рифленые толщиной от 3 до 8 мм.
Если у вас есть вопросы по доставке металлопродукции в другие регионы России, наличию товара на складах и возможных скидках, наши менеджеры проконсультируют Вас по телефону +7(343) 379-47-19
metall-kom.com
Лист рифленый

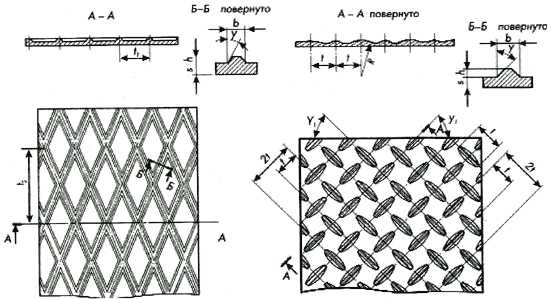

Листы стальные с ромбическим и чечевичным рифлением (ГОСТ 8568-77)
Лист стальной рифленый ГОСТ 8568-77 с односторонним ромбическим и чечевичным рифленым рифлением общего назначения. Рифленую сталь изготавливают в листах и рулонах с односторонним ромбическим или чечевичным рифлением.
Высота рифлей на листах должна быть 0,2 – 0,3 толщины основания листа, но не менее 0,5 мм.
Листы с ромбическим рифлением изготавливают с диагоналями ромба (25-30)х(60-70) мм. Конфигурация рифлей и расположение больших диагоналей ромба вдоль или поперек листа устанавливаются изготовителем. Пжяы с чечевичным рифлением изготавливаются с расстоянием между рифлями 20, 25 м 30 мм.
Листовой прокат с чечевичным рифлением А-1-ПВ-СтЗсп2-6х600х6000 TV 14-2-818-88 с катаной кромкой, односторонним рифлением изготавливается из углеродистой стали с химическим составом по ГОСТ 380. Высота рифов на полосе 1,5 мм на расстоянии 40 мм от боковой кромки. Листы изготавливают шириной от 600 до 2200 мм и длиной от 1400 до 8000 мм с градацией 50 мм.
По соглашению изготовителя с потребителем допускается изготовление листов других размеров.
В зависимости от назначения листы изготавливаются:
- мерной длины;
- кратной мерной длины;
- мерной длины с остатком не более 10% массы партии;
- кратной мерной длины достатком не более 10% массы партии;
- немерной длины.
Остатком считают листы длиной в пределах немерной, остающиеся при резке на мерные и кратные мерным.
Примеры условных обозначений:
Лист горячекатаный из стали марки Ст3сп по ГОСТ 380-88 с односторонним ромбическим рифлением размером 3,0х1000х2000 мм, нормальной точности по толщине, улучшенной плоскостности с катаной кромкой:
Лист ромб В-К-ПУ-3,0х1000х2000 Ст3сп ГОСТ 8568-77
То же, с чечевичным односторонним рифлением:
Лист чечевица В-К-ПУ-3,0х1000х2000 Ст3сп ГОСТ 8568-77
Рулонный горячекатаный прокат марки Ст3сп по ГОСТ 380-88 с односторонним ромбическим рифлением размером 3,0х1000 мм, высокой точности, с катаной кромкой:
Рулон ромб А-К-3,0х1000 Ст3сп ГОСТ 8568-77.
То же, с чечевичным односторонним рифлением:
Рулон чечевица А-К-3,0х1000 Ст3сп ГОСТ 8568-77.
Толщина и масса 1м2 рифлёного листа (ГОСТ 8568-77)
| Толщина основания листа S, мм | Ширина основания рифлей b, мм | Масса 1м2, кг |
| ромбическое рифление | ||
| 2,5 | 5,0 | 21,0 |
| 3,0 | 5,0 | 25,1 |
| 4,0 | 5,0 | 33,5 |
| 5,0 | 5,0 | 41,8 |
| 6,0 | 5,0 | 50,0 |
| 8,0 | 5,0 | 66,0 |
| 10,0 | 5,0 | 83,0 |
| 12,0 | 5,0 | 99,3 |
| чечевичное рифление | ||
| 2,5 | 3,6 | 20,1 |
| 3,0 | 4,0 | 24,2 |
| 4,0 | 4,0 | 32,2 |
| 5,0 | 5,0 | 40,5 |
| 6,0 | 5,0 | 48,5 |
| 8,0 | 6,0 | 64,9 |
| 10,0 | 6,0 | 80,9 |
| 12,0 | 6,0 | 96,8 |
