ГОСТ 6476-80. Напильники для затачивания пил по дереву. Технические условия (70149)

ГОСТ 6476-80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

НАПИЛЬНИКИ ДЛЯ ЗАТАЧИВАНИЯ ПИЛ
ПО ДЕРЕВУ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Издание официальное

_ь ,.рт Реша

II спая

Ьг. В ИПОТЕКА ,

БЗ 2-98

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

Группа Г24

ДК 621.918.23:006.354

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГОСТ
6476-80

АПИЛЬНИКИ ДЛЯ ЗАТАЧИВАНИЯ ПИЛ ПО ДЕРЕВУ

Технические условия

Files for sharpening wood saws.
Specifications

ОКЛ 39 2917

Дата введения 01.

01.81 в части разд. 2 — 01.01.86

Вводная часть. (Исключена, Изм. № 2).

ТИПЫ
1. Напильники должны изготовляться типов:

трехгранные;

ромбические;

круглые;

плоские.

(Измененная редакция, Изм. № 2).

Напильники должны изготовляться следующих исполнений по твердости (сцепляемости с контрольной пластиной):

01-59 HRC,;

02 – 62 HRC,.

(Измененная редакция, Изм. № 1, 2).

ОСНОВНЫЕ ЭЛЕМЕНТЫ НАСЕЧЕК И РАЗМЕРЫ НАПИЛЬНИКОВ
1. Напильники должны изготовляться исполнений:

— с перекрестной (двойной) насечкой;
— с одинарной насечкой.

Насечки выполняются под углом 60 ° к оси напильника.

Расположение основной и вспомогательной насечек зубьев напильников должно соответствовать указанному на черт.

1 и 2.

Исполнение 1

Черт. 1

Черт. 2

Исполнение 2

Издание официальное

ерепечатка воспрещена

иНапильники с двойной насечкой должны иметь 24 основных и 20 вспомогательных насечек; с одинарной — 24 основные насечки на 10 мм длины.

По согласованию с потребителем допускается изготовление напильников с 17 основными и 13 вспомогательными насечками на 10 мм длины.

(Измененная редакция, Изм. № 1).

Круглые напильники и узкие стороны трехгранных, ромбических и плоских напильников должны иметь только одинарную насечку.
Размеры напильников должны соответствовать указанным на черт. 3—7 и в табл. 1—4.

Хвостовики напильников допускается выполнять с симметричным сечением любой формы, кроме круглой.

Трехгранные остроносые напильники

А-А

Исполнение 1			Исполнение 2			L		І1		/		Ь	К. Z>₁ не s более
Обозначение	Применяемость	Обозначение		Применяемость
2833-0001		2833-0002			150		200		50		9		4,5	15 2,0
2833-0003		2833-0004									13*		6,5	2,5 20 ¹
2833-0023		2833-0024			200		255		55		16		8,0	‘ 3,0

Размеры в мм

Таблица 1

* Допускается изготовление напильников с Ь = 12 мм.

Пример условного обозначения трехгранного остроносого напильника b = 9 мм исполнения 1:

Напильник 2833-0001 ГОСТ 6476—80

Трехгранные тупоносые напильники

* Размеры для справок.

Черт. 4

Таблица 2

Размеры в мм

Исполнение 1		Исполнение 2		L	L1	/	b	К, не более	5
Обозначение	Применяемость	Обозначение	Применяемость
2833-0005		2833-0006		150	200	50	9	15	2,0
2833-0007		2833-0008					13*	20	2,5
2833-0025		2833-0026		200	255	55	16		з,о

* Допускается изготовление напильников с Ь = 12 мм.

Пример условного обозначения трехгранного тупоносого напильника Ь = 9 мм, исполнения 1:

Напильник 2833-0005 ГОСТ 6476-80

Исполнение 1		Исполнение 2		ъ	й		К, не более		5
Обозначение	Применяемость	Обозначение	Применяемость
2833-0009		2833-0010		19		5		15		2
2833-0011		2833-0012		24		7		20		2,5

Размеры в мм

Таблица 3

Пример условного обозначения ромбического напильника b = 19 мм, исполнения 1:

Напильник 2833-0009 ГОСТ 6476-80

* Размеры для справок.

Примечание. Допускается по согласованию с потребителем изготовлять напильники без оттянутого участка.

Черт. 6

Таблица 4 мм

Исполнение 2		L	11	d	di	/	К, наиб.	5
Обозначение	Применяемость
2833-0014		150	200	5,0	2,5	50	15	2,0
2833-0020				7,5	4,0
2833-0022		200	255	9,5	5,0	55	20	3,0

Пример условного обозначения круглого напильника d = 5 мм, исполнения 2:

Напильник 2833-0014 ГОСТ 6476-80

Плоские напильники

* Размеры для справок. Черт. 7

Пример условного обозначения плоского напильника исполнения 1: Напильник 2833-0015 ГОСТ 6476—80

То же, исполнения 2:

Напильник 2833-0016 ГОСТ 6476—80

Примечание. В напильниках всех типов для исполнения 02 по твердости к условному обозначению добавляется индекс 02.

(Измененная редакция, Изм. № 1, 2, 3).

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1. Напильники должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2. Напильники должны изготовляться из инструментальной углеродистой стали марок У13 или У13А по ГОСТ 1435 или из стали 13Х по ГОСТ 5950, профилей номеров 3, 5, 8, 10 по ГОСТ 5210. Допускается изготовлять круглые напильники из стали по ГОСТ 14955.

(Измененная редакция, Изм. № 3).

Твердость и острота зубьев напильника должны обеспечивать сцепляемость их с контрольной пластинкой, изготовленной из стали тех же марок, что и напильник, двух исполнений по твердости 59 HRC₃; 62 HRC₃.

(Измененная редакция, Изм. № 1, 2).

3.5. (Исключены, Изм. № 2).

Твердость хвостовика напильника на участке от конца до середины его длины не должна превышать 36,5 HRC₃.

(Измененная редакция, Изм. № 1).

Отношение высоты зуба к нормальному шагу основной насечки должно быть не менее 0,5.
Передний угол зуба напильника, измеренный в сечении (по вершине зуба), перпендикулярном направлению основной насечки, может бьпъ отрицательным, но не должен превышать минус 10 °.
Предельные отклонения размеров напильников не должны превышать, мм:

длины рабочей части ±5

длины хвостовика +2,5

ширины плоских напильников, большой диагонали ромбических и диаметра круглых . ±1,6

ширины сторон трехгранных напильников +1,6

толщины для плоских и малой диагонали для ромбических напильников +0,8

ширины узкой стороны ±0,2

разности ширин двух смежных сторон при большом угле ромбического напильника . . 1

(Измененная редакция, Изм. № 1, 2, 3).

Предельные отклонения: углов наклона насечки…±2 °, числа основных и вспомогательных насечек на 10 мм длины напильника…±1 насечка.

(Измененная редакция, Изм. № 2).

Допуск прямолинейности неотгянутого участка рабочей части трехгранных и круглых напильников — 0,3 мм, ромбических и плоских напильников — 0,5 мм.

(Измененная редакция, Изм. № 1, 2).

Расстояние конца носка напильника от плоскости неоттянутой части соответствующей стороны напильника должно быть не менее 0,5 мм.
Отклонение от симметричности оси хвостовика относительно оси рабочей части напильника не должно превышать 0,8 мм.
На круглых напильниках и на овальной стороне плоских напильников, при насечке рядками, насечки соседних рядков должны перекрывать друг друга.
На поверхности напильника не должно быть трещин. На рабочей поверхности напильника не должно быть заусенцев, черновин и следов коррозии.

Торец носка напильника должен быть зачищен и не иметь сколов.

Острые кромки на хвостовике должны быть притуплены.

(Измененная редакция, Изм. № 1, 3).

Разность между наибольшим и наименьшим значениями осевого шага основной или вспомогательной насечки на любом участке рассматриваемой стороны не должна превышать 10 % номинального значения осевого шага.
Смещение заплечиков относительно друг друга вдоль оси напильника не должно превышать 1 мм.
(Исключен, Изм. № 2).
Надежность-напильников определяется полным 95 %-ным ресурсом, равным 5000 рабочих ходов на одну сторону напильника, при условиях испытаний, указанных в разд. 5.

Критерием предельного состояния напильников является потеря производительности, выраженная нормой съема металла за 5000 рабочих ходов менее указанной в табл. 4а.

Таблица 4а

Тип напильников	Исполнение	Норма съема одной стороной, г (за 5000 рабочих ходов)
Трехгранный	1	4,5
	2	4,1
Ромбический	1	3,7
	2	3,2
Плоский	1	5,7
	2	5,5
Круглый	2	3,7

Поправочный коэффициент на норму съема металла для напильников, изготовленных из стали 13Х, равен 1,4 по отношению к указанному в табл. 4а.

(Измененная редакция, Изм. №3).

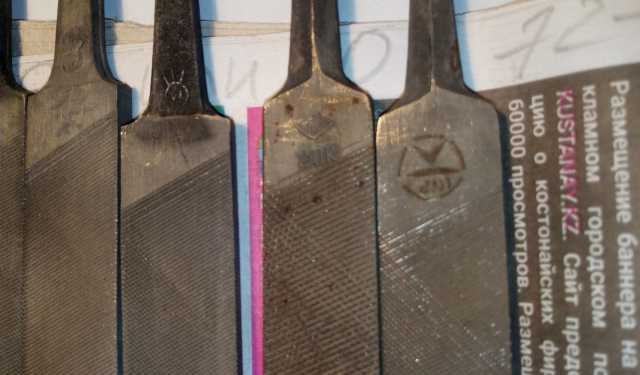

На ненасеченной части каждого напильника или на хвостовике около заплечиков должны быть четко нанесены:

товарный знак предприятия-изготовителя;

буква «П»;

марка стали 13Х (марки стали У13А, У13 не маркируют).

(Измененная редакция, Изм. № 2, 3).

1. При упаковывании напильников они должны быть отделены один от другого.
2. На потребительской таре должна быть указана твердость напильников.
3. Внутренняя упаковка напильников — ВУ-1 по ГОСТ 9.014.
4. Остальные требования к упаковке, маркировке транспортной и потребительской тары — по ГОСТ 18088.
5. 3.24. (Введены дополнительно, Изм. № 2).
ПРИЕМКА

Правила приемки — по ГОСТ 23726.

(Измененная редакция, Изм. № 2).

Периодические испытания, в том числе испытания на надежность, следует проводить один раз в 3 года не менее чем на 5 напильниках.

Испытания напильников должны проводиться на одном типоразмере из каждого типа напильников.

(Измененная редакция, Изм. № 3).

МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ
1. Контроль внешнего вида осуществляют визуально.
2. При контроле параметров напильников должны применяться методы и средства контроля, погрешность которых должна быть не более:

при измерении линейных размеров — значений, указанных в ГОСТ 8.051;

при измерении углов — 35 % значения допуска на проверяемый угол;

при контроле формы и расположения поверхностей — 25 % значения допуска на проверяемый параметр.

Скачать бесплатно
