Маркировка болтов и гаек – полная расшифровка всех обозначений

Болт как изделие для крепежа – цилиндрический стержень, имеющий резьбу и головку. По форме она бывает разной – квадратная, шестигранная и более сложных конфигураций. Но принцип нанесения маркировки болтов – общий. Как ее расшифровать и применить на практике — об этом и поговорим в данной статье.

Маркировка крепежа производится в соответствии с ГОСТ №№ 1759.0 от 1987 года, 18126 от 1994 года. Однако литеры на отдельные разновидности болтов наносятся и по другим стандартам. Например, для образцов фундаментных применяется ГОСТ № 24379.1 от 1980 года.

Виды маркировки болтов

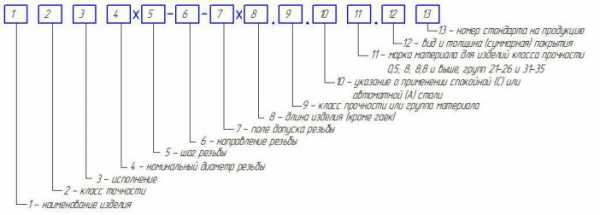

Полная

Пояснения
  • Существует 3 класса точности крепежных деталей. Для болтов и гаек данный параметр не указывается (позиция 2), так как все они, согласно стандарту, относятся к категории B.
  • Вариантов исполнений бывает 4. Если болт первого, то цифра «1» не проставляется.
  • Существующие виды резьбы: Тр – трапецеидальная, К – коническая, М – метрическая. Ее диаметр и шаг – в «мм». Если она традиционная (правая), то это подразумевается. При левой резьбе ставится символ LH (позиция 6).
  • Толщина покрытия (на позиции 12) выражается в «мкм».

При сокращенной маркировке указываются только наиболее существенные параметры. При упрощенной указываются главные характеристики – как правило, длина и сечение. Например, 16 х 25.

Что наносится на головку болта

  1. Стрелка. В случае если резьба – левая. Для правой, традиционной, маркировка не предусмотрена.
  1. Класс прочности металла (сплава). Варианты расположения знаков показаны в таблице.

По видам стали

Углеродистые, например – 8.8.

  • 1 – показывает предельную нагрузку места соединения (т/см2).
  • 2 (через точку) – отношение пределов (текучести/прочности) х 10.

Мартенситные (с минимальным содержанием углерода).  Аналогично. Чтобы отличить от углеродистых, обозначение подчеркивается. Например, 8.8. На некоторых образцах точка между цифрами может не ставиться.

«Оцинковка»

  • А2 – марка сплава.
  • 70 – предел прочности.

Фирменный знак изготовителя

Клеймо может быть углубленным либо выпуклым, а размеры символов определяются производителем изделий.

ismith.ru

Классы прочности болтов 8.8, 10.9, 12.9 и другие классы

1. Система обозначений класса прочности

Крепёжные изделия, такие, как болты, винты, шпильки и гайки, различаются не только по видам и размерам, но и по способности нести нагрузку. То есть, два болта одинакового размера, с одинаковой резьбой, могут иметь разную прочность.

Классов прочности всего одиннадцать. Обозначаются они двумя числами, разделёнными точкой:

 3.6 4.6 4.8 5.6 5.8 6.6 6.8 8.8 9.8 10.9 12.9

Число перед точкой отражает предельную нагрузку, при которой болт (или шпилька) разорвётся. Число после точки говорит о нагрузке, при которой болт необратимо деформируется (вытянется резьбовая часть либо сомнутся витки).

число перед точкой равно 1/100 номинального значения временного сопротивления разрыву в Н/мм² (обозначается как ), т.е оно равно
 число после точки равно 1/10 отношения номинального значения предела текучести () к временному сопротивлению () в процентах, т.е. равно
       другими словами, произведение чисел до- и после точки равно 1/10 номинального значения предела текучести () в Н/мм². Получается, чтобы сравнить болты по прочности на разрыв, нужно смотреть на цифру перед точкой, а чтобы сравнить их по прочности на растяжение или смятие, нужно смотреть на произведение двух цифр.  Всё вышесказанное относится к болтам, винтам и шпилькам. Гайки же имеют всего семь классов прочности, от 4 до 12. Цифра указывает наибольший класс прочности болта, с которым гайка может сопрягаться:
  • Классы прочности Гайки 4, 5, 6, 8, 9, 10, 12
  • Болты 3.6; 4.6; 4.8 5.6; 5.8 6.8 8.8 9.8 10.9 12.9

 2. Нанесение обозначений классов прочности на крепёжные изделия

        Маркировке подлежат:

 2.1. Маркировка болтов и винтов

Чаще всего болты маркируются на торцевой поверхности головки, под клеймом завода-изготовителя. Цифры могут быть выпуклыми либо углублёнными. Иногда точку между цифрами не ставят, например 10.9 пишется как 109. Если обозначение подчёркнуто (вот так: 10.9 или 109 ), это означает, что болт изготовлен из низкоуглеродистой мартенситной стали. Некоторые заводы маркируют болты специальными символами – точкой и штрихом (циферблатная маркировка). Точка служит для ориентира и располагается на «12 часов», а положение одинарного или двойного штриха указывает на класс прочности: Если маркировка отсутствует, то болт имеет класс прочности 6.8 или ниже.

2.2. Маркировка шпилек

Как правило, шпильки маркируются на торце специальным углублённым знаком, который соответствует классу прочности:
 Знак   ●  +   ■    ▲
 Класс прочности 8.8 9.8 10.9  12.9

2.3. Маркировка гаек

На гайки обычно знаки маркировки наносятся на торец аналогично болтам и винтам. Следует иметь в виду, что данная статья имеет ознакомительный характер и не является официальным информационным документом. Более подробную и точную информацию можно получить в следующих стандартах:

 ГОСТ 1759.0-87 Болты, винты, шпильки и гайки. Технические условия.

 ГОСТ 1759.4-87 Болты, винты и шпильки. Механические свойства и методы испытания.

 ГОСТ Р 52628-2006 Гайки. Механические свойства и методы испытаний.

avto-bolt.ru

Прочность болтов

Прочность болтов – это наиболее важный параметр при расчете болтового соединения. Класс прочности болтов указывает на их прочность и на предел текучести.

Прочность болтов

Все болты, с резьбой более М6, должны маркироваться. На головке болта маркируется прочность болтов по ГОСТ или по ISO, а также их исполнение. Если резьба болта или винта больше чем М6, и на головке нет маркировки, то от использования такого болта следует отказаться. Рассмотрим, что обозначает класс прочности болтов и как он обозначается непосредственно на головке.

На картинке изображены три вида маркировки. Прочность болтов 8.8 самая распространенная. Болт класса прочности 10.9, соответственно, более прочный, чем 8.8. Обозначение «Х» на головке болта указывает, что болт каленый, как правило, такое обозначение на карданных болтах. Существуют классы прочности болтов 3.6, 4.6, 4.8, 5.6, 5.8, 6.6, 6.8, 8.8, 9.8, 10.9, 12.9. Точка между цифрами может отсутствовать.

Теперь поговорим о том, что обозначают эти цифры. Первая цифра маркировки равно 0,01 пределу прочности болта на растяжение, чтобы понять предел прочности, делим первую цифру на 0,01 и получаем предел прочности на растяжение в МПа. Вторая цифра равно 0,1 отношения предела текучести болта к пределу прочности на растяжение. Если перемножить цифры, и результат умножить на 10, то получим предел текучести в МПа. Приведем пример расшифровки. Прочность болта 12.9 расшифровывается следующим образом:

12/0,01 = 1200 (МПа) – предел прочности на растяжение.

12х10х9 = 1080 (МПа) – предел текучести.

Болты класса прочности до 5.6 чаще всего используются в мебельном производстве, остальные используются в машиностроении и строительстве. Причем класс прочности 10.9 и 12.9, ввиду высокой цены, используется при сборке особо ответственных узлов.

Помимо болтов со стандартной шестигранной головкой, также используются винты с внутренним шестигранником, болты с фланцем, болты с полукруглой головкой и квадратным подголовником и другие.  Место расположения маркировки у таких болтов отличается от стандартных болтов. Маркировка может наноситься на цилиндрическую поверхность или под головку болта.

На картинке изображены примеры нанесения маркировки на болт с полукруглой головкой (слева) и на болт с внутренним шестигранником (справа).

Существуют и болты, предназначенные для использования в определенных узлах, они могут иметь дополнительные маркировки. Например, болты для строительства мостов могут иметь маркировку «ХЛ», что означает допустимое применение болта при температурах до – 65

0С. Иногда на головках болтов указывают марку стали, примененную при изготовлении.

На шпильках также указывается класс прочности, наносится он цилиндрическую часть, где отсутствует резьба, но с двумя существенными различиями: 1) На болтах маркировка выступает над поверхностью, на шпильках наоборот – маркировка углубляется в материал. 2) Шпильки маркируются, начинаются с класса прочности 5.6. На диаметрах шпилек, менее М12, иногда маркируют не цифры, а условные знаки, каждый из которых соответствует классу прочности.

Маркировка гаек осуществляется немного по другому принципу. При нанесении маркировки на гайку учитывают отношение ее высоты к диаметру резьбы. По отношению высоты гайки к диаметру, гайки делятся на 5 видов: 1) Низкие Н/d меньше 0,8 2) Нормальные с отношением высоты к диаметру резьбы 0,8 3) Высокие с отношением 1,2 4) Сверхвысокие с отношением 1,5. 5) Сверхнизкие, маркировка на них обычно не наносится.

Для низких гаек существует всего два класса прочности – 04 и 05. Для расчета предела прочности на растяжение откидываем 0 и умножаем на 100. Получаем 400 и 500 МПа соответственно. По полученному значению смотрим, с каким классом прочности болта следует использовать гайку.

Нормальные, высокие и сверхвысокие гайки имеют 7 классов прочности – 4, 5, 6, 8, 9, 10, 12. Аналогично умножаем на 100 и получаем значение предела прочности на растяжение. Таким образом, гайку 8 класса прочности лучше всего использовать с болтом 8.8. Распределение нагрузки в резьбе в таком случаи будет равномерным.

Иногда встречаются и другие маркировки на болтах, но, как правило, бывает это очень редко. Подавляющее большинство болтов маркируется именно по такому принципу.

В следующей статье расскажу, как сделать расчет болта на растяжение, срез и смятие.

Задавайте вопросы, оставляйте комментарии, делитесь впечатлениями от статьи!

Интересные темы САПР

lsapr.ru

Обозначение болтов на чертежах. Обозначение болтов по гост – ориентируемся в мире метизов

Для соединения деталей применяются стандартные крепежные резьбовые детали: болты, винты, шпильки, гайки.

Резьбовые крепежные детали изготовляются по соответствующим стандартам и имеют, как правило, метрическую резьбу с крупным шагом, реже с мелким.

Каждая крепежная деталь имеет условное обозначение, в котором отражаются: класс точности, форма, основные размеры, материалы и покрытие.

16.1. Болты

Болт состоит из двух частей: головки и стержня с резьбой.

Условное обозначение болта : Болт 2 М 16 × 1,5. 6g × 75. 68. 09 ГОСТ 7798-70-2 – исполнение; М 16 – тип и размер резьбы; 1,5 – величина мелкого шага резьбы; 6g – поле допуска; 75 – длина болта ι ; 68 – условная запись класса прочности, указывающего, что болт выполнен из стали с определенными механическими свойствами; 09 – цинковое покрытие; ГОСТ 7798-70 – стандарт, указывающий, что болт имеет шестигранную головку и выполнен с нормальной точностью.

Рисунок 16.1

16.2. Гайки

Гайки навинчиваются на резьбовый конец болта, при этом соединяемые детали зажимаются между гайкой и головкой болта.

Условное обозначение гайки : Гайка М 24 -6Н. 6 ГОСТ 5915-70 – шестигранная гайка в исполнении 1 по ГОСТ 5915-70 с полем допуска 6Н, класса прочности 6, без покрытия. Чаще всего используют шестигранные гайки, конструкция и размеры которых определяются ГОСТом. Они разделяются на обычные (рисунок 16.2), прорезные (рисунок 16.3) и корончатые (рисунок 16.4).

Обычные гайки выпускаются в трех исполнениях и трех классов точности (А, В, С), нормальной высоты, низкие, высокие, очень высокие (рисунок 16.5), с нормальным или уменьшенным размером «под ключ».


Рисунок 16.2


Рисунок 16.3 Рисунок 16.4


Рисунок 16.5

16. 3 Винты

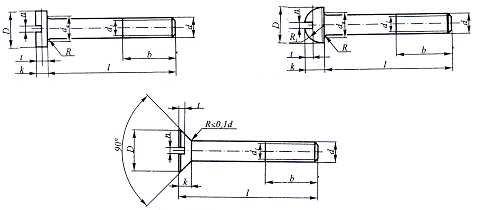

Винтом называется резьбовый стержень, на одном конце которого имеется головка (рисунок 16.6). Головки бывают разных форм: цилиндрические, полукруглые, с потайной головкой и др.

Винты бывают двух видов – крепежные и установочные. Установочные винты применяются для регулировки зазоров и фиксации деталей при сборке.

Условное обозначение винта : Винт А М 8 – 6 g × 50. 48 ГОСТ Р 50404-92 –

А – класс точности, М8 – диаметр резьбы, 6 g – поле допуска, 50 – длина, 48 – класс прочности.


Рисунок 16.6

16. 4 Шпильки

Шпилька применяется в тех случаях, когда у деталей нет места для размещения головки болта, или если одна из деталей имеет значительно большую толщину, тогда применять слишком длинный болт неэкономично (рисунок 16.7).

Шпилька представляет собой цилиндрический стержень, имеющий с обоих концов резьбу. Одним нарезанным концом шпилька ввинчивается в резьбовое отверстие, выполненное в одной из деталей. На второй конец с резьбой навинчивается гайка, соединяя детали.

Условное обозначение шпильки исполнения 1 : М 24-6g×80.36 ГОСТ 22032-76 – М 24 – номинальный диаметр метрической резьбы с крупным шагом; 6g – поле допуска; 80 – длина шпильки l; 36 – класс прочности.


Рисунок 16.7

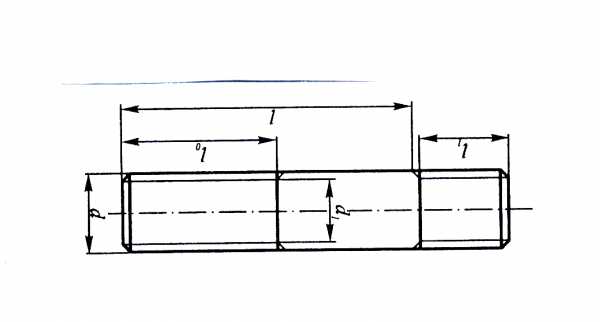

ℓ-длина шпильки, ℓ 0 -длина гаечного конца, ℓ 1 -длина завинчиваемого (посадочного) конца, с учетом сбега резьбы. Глубина завинчивания выбирается: ℓ 1 =d – в деталях из стали, бронзы, латуни, титана; ℓ 1 =1,25 и 1,6 – в деталях из ковкого и серого чугуна; ℓ 1 =2d и 2,5d – в деталях из легких сплавов.

Сфера применения болтов невероятно обширна, и чтобы правильно их подобрать, следует ознакомиться с их видами и обозначениями по ГОСТ. После прочтения нашей статьи с этой задачей сможет справиться даже не связанный с технической областью человек.

1

Это крепежное изделие нашло свое широкое применение. Невозможно представить промышленную область, в которой бы не использовались болты. Строительство, авиа-, машино-, судостроение, да и просто быт – во всех этих сферах они незаменимы. С их помощью можно получить прочное, надежное и, что очень удобно, разъемное соединение. Состоит этот крепежный элемент из двух частей – стержня, на котором нанесена резьба, и головки. Она чаще всего имеет шестигранную форму.

Классифицируются метизы в зависимости от назначения, формы и прочности изделия. Более подробно остановимся на понятии класс прочности. Эта характеристика определяет механические свойства крепежа. Всего существует 11 классов. Обозначаются они двумя числами, разграниченными точкой. Первое число, умноженное на 100, соответствует номинальному временному сопротивлению. Например, для крепежа с классом точности 3.6 оно составляет 300 Н/мм 2 . А умножив следующую цифру на 10, узнаем номинальный предел текучести. Для вышеуказанного болта он будет составлять 60 Н/мм 2 .

Мебельный болт

Существуют специальные с классом прочности не более 5.8. Они используются преимущественно в строительстве и мебельной промышленности. А вот лемешные и дорожные крепежи уже могут иметь более высокий класс прочности – 8.8. Первые нашли свое применение при монтаже навесного оборудования сельскохозяйственных машин. Наибольшим классом прочности (до 12.9) обладают машиностроительные изделия, так как именно они участвуют в сборке ответственных
