ГОСТ 2.302-68 Единая система конструкторской документации (ЕСКД). Масштабы (с Изменениями N 1, 2, 3), ГОСТ от 28 мая 1968 года №2.302-68
ГОСТ 2.302-68
Группа Т52
МКС 01.100.01
Дата введения 1971-01-01
УТВЕРЖДЕН Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 28 мая 1968 г. N 752
ВЗАМЕН ГОСТ 3451-59
Изменение N 2 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 17 от 22 июня 2000 г.)
За принятие изменения проголосовали:
Наименование государства | Наименование национального органа по стандартизации |
Азербайджанская Республика | Азгосстандарт |
Республика Беларусь | Госстандарт Республики Беларусь |
Кыргызская Республика | Кыргызстандарт |
Республика Молдова | Молдовастандарт |
Российская Федерация | Госстандарт России |
Республика Таджикистан | Таджикгосстандарт |
Туркменистан | Главгосинспекция “Туркменстандартлары” |
Республика Узбекистан | Узгосстандарт |
Украина | Госстандарт Украины |
Изменение N 3 принято Межгосударственным Советом по стандартизации, метрологии и сертификации по переписке (протокол N 23 от 28 февраля 2006 г.).
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, KZ, KG, MD, RU, TJ, TM, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004]
ИЗДАНИЕ (август 2007 г.) с Изменениями N 1, 2, 3, утвержденными в феврале 1980 г., декабре 2000 г., июне 2006 г. (ИУС 4-80, 3-2001, 9-2006).
1. Настоящий стандарт устанавливает масштабы изображений и их обозначение на чертежах всех отраслей промышленности и строительства.
Стандарт не распространяется на чертежи, полученные фотографированием, а также на иллюстрации в печатных изданиях и т.п.
(Измененная редакция, Изм. N 2).
2а. В настоящем стандарте применяют следующие термины с соответствующими определениями:
масштаб: Отношение линейного размера отрезка на чертеже к соответствующему линейному размеру того же отрезка в натуре;
масштаб натуральной величины: Масштаб с отношением 1:1.
масштаб увеличения: Масштаб с отношением большим, чем 1:1 (2:1 и т.д.).
масштаб уменьшения: Масштаб с отношением меньшим, чем 1:1 (1:2 и т.д.).
(Введен дополнительно, Изм. N 2).
2. Масштабы изображений на чертежах должны выбираться из следующего ряда:
Масштабы уменьшения | 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40 |
Натуральная величина | 1:1 |
Масштабы увеличения | 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1 |
3. При проектировании генеральных планов крупных объектов допускается применять масштабы 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000.
4. В необходимых случаях допускается применять масштабы увеличения (100):1, где – целое число.
5. Масштаб, указанный в предназначенной для этого графе основной надписи чертежа, должен обозначаться по типу 1:1; 1:2; 2:1 и т.д.
Документы в электронной форме в своей реквизитной части должны содержать реквизит, указывающий на принятый масштаб изображения. При выводе документов в электронной форме на бумажный носитель масштаб изображения должен соответствовать указанному.
(Измененная редакция, Изм. N 3).
Электронный текст документа
подготовлен АО “Кодекс” и сверен по:
официальное издание
Единая система конструкторской документации:
Сб. ГОСТов. – М.: Стандартинформ, 2007
Масштабы по ГОСТ (2.302 – 68)
Бесплатные материалы по AutoCAD для повышения производительности:
В практике приходится выполнять изображения очень крупных деталей, например деталей самолета, корабля, автомашины, и очень мелких – деталей часового механизма, некоторых приборов и др. Изображений крупных деталей могут не поместиться на листах стандартного формата. Мелкие детали, которые еле заметны невооруженным глазом, невозможно вычертить в натуральную величину имеющимися чертежными инструментами. Поэтому в черчении изображения больших деталей уменьшают, а малых увеличивают по сравнению с действительными размерами.
Масштаб – это отношение длины отрезка на чертеже к длине соответствующего отрезка в натуре.
Масштабы изображений и их обозначение на чертежах стандартизованы. Стандарт разрешает выбирать следующие масштабы:
- натуральная величина – 1:1;
- масштабы уменьшения – 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40;
- 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000;
- масштабы увеличения – 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1.
- при проектировании генеральных планов крупных объектов допускается применение масштабов 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000.
Масштабы записывают так: M1:2, M5:1, M1:1 и т. д. Если масштаб указывают на чертеже в специально предназначенной для этого графе основной надписи, то перед обозначением масштаба букву М не пишут.
Следует помнить, что, в каком бы масштабе ни выполнилось изображение, размеры на чертеже наносит действительные, т. е. те, которые должна иметь деталь в натуре.
Масштаб изображения, отличающийся от указанного в основной надписи, указывают в скобках (без буквы М) рядом с обозначением изображения. Например: А (2:1).
Угловые размеры при уменьшении или увеличении изображения не изменяются.
Правила нанесения размеров на чертежи. Масштаб
Инфоурок › Другое ›Презентации›Правила нанесения размеров на чертежи. Масштаб
Описание презентации по отдельным слайдам:
1 слайд
Описание слайда: Правила нанесения размеров на чертежи. Масштаб МБОУ «ЦО № 32» г. Тула Каменская Алена Игоревна
2 слайд
Описание слайда:Размеры разделяют на: линейные – длина, ширина, высота, радиус, диаметр в мм (единицу измерения на чертеже не указывают ) угловые – величины углов в градусах, минутах, секундах Правила нанесения размеров устанавливают стандарты ЕСКД 2.302 – 68
3 слайд
Каждый размер на чертеже наносят только 1 раз! Все размеры и надписи на чертеже наносят только карандашом! Выносная линия (сплошная тонкая) Размерная линия (сплошная тонкая) Стрелка Размерное число (карандашом, чертёжным шрифтом)
4 слайд
Описание слайда:Меньший размер – ближе к контуру изображения, (чтобы линии не пересекались)
5 слайд
Описание слайда:Если длина размерной линии мала, линию продолжают, а стрелки наносят с наружной стороны. Если размеры расположены цепочкой, стрелки допускается заменять точками или засечками под углом 45о
6 слайд
Если на чертеже дана полная окружность – указывают размер диаметра (кружок, перечеркнутый линией) При недостатке места обозначение размера диаметра выносят за изображение. Если на чертеже изображена дуга – указывают размер радиуса – R Размерную линию проводят из центра дуги, размерная стрелка упирается в точку окружности.
7 слайд
Описание слайда:– знак квадратного элемента, который означает, что данный размер является одной из сторон квадрата – обозначение плоского среза стенки детали
8 слайд
Описание слайда:Если деталь имеет несколько одинаковых элементов – обозначают размер одного с указанием количества этих элементов. При изображении детали в 1 проекции толщина обозначается – S , а длина – L перед размерным числом.
9 слайд
Угловые размеры указывают над размерной линией, проведённой в виде дуги (при уменьшении и увеличении изображения они не изменяются) На параллельных размерных линиях размерные числа располагают в шахматном порядке, расстояние между размерными линиями 7 – 10мм
10 слайд
Описание слайда:Обязательно проставляют размеры, указывающие взаимное положение частей предмета и габаритные размеры. Габаритные – размеры, определяющие предельные величины внешних очертаний изделий. К габаритным размерам относятся размеры длины, ширины, высоты изделия. Габаритные размеры всегда больше других, поэтому их на чертеже располагают дальше от изображения, чем остальные. Размеры проставляют действительные, независимо от масштаба.
11 слайд
Описание слайда:На чертежах иногда наносят справочные размеры (размеры, не подвергающиеся контролю) На чертеже они отмечаются знаком * На месте расположения технических требований (над основной надписью) делают запись: * — размер для справок.
12 слайд
Описание слайда:Нанесение размеров на виде объемной детали
13 слайд
Описание слайда: 14 слайд
Описание слайда:Нанесение размеров тела вращения
15 слайд
Описание слайда:Масштаб В практике приходится выполнять чертежи различных изделий. Не всегда размеры изделия и размеры форматов бумаги позволяют выполнить чертеж в натуральную величину. В таких случаях чертеж выполняют в измененном виде, (крупные уменьшают, а мелкие – увеличивают), т.е. в масштабе.
16 слайд
Описание слайда:Масштаб – это отношение линейных размеров изображаемого предмета на чертеже к его натуральным действительным размерам.
17 слайд
Описание слайда:ГОСТ устанавливает следующие масштабы Масштабы уменьшения: 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25;1:40; 1:50; 1:75; 1:100;… Натуральный (действительный) масштаб: 1:1 (наиболее наглядный) Масштабы увеличения: 2:1; 2,5:1; 4:1; 5:1; 10:1; … Масштабы на чертеже записывают: М 1:1, М 1:2, М 2:1 … Если масштаб заносят в графу таблицы основной надписи, то М не пишут При любом масштабе на чертеже наносят только действительные размеры !
18 слайд
Описание слайда:Спасибо за внимание!
Курс повышения квалификации
Курс профессиональной переподготовки
Педагог-библиотекарь
Курс профессиональной переподготовки
Библиотекарь
Найдите материал к любому уроку,
указав свой предмет (категорию), класс, учебник и тему:
Выберите категорию: Все категорииАлгебраАнглийский языкАстрономияБиологияВнеурочная деятельностьВсеобщая историяГеографияГеометрияДиректору, завучуДоп. образованиеДошкольное образованиеЕстествознаниеИЗО, МХКИностранные языкиИнформатикаИстория РоссииКлассному руководителюКоррекционное обучениеЛитератураЛитературное чтениеЛогопедия, ДефектологияМатематикаМузыкаНачальные классыНемецкий языкОБЖОбществознаниеОкружающий мирПриродоведениеРелигиоведениеРодная литератураРодной языкРусский языкСоциальному педагогуТехнологияУкраинский языкФизикаФизическая культураФилософияФранцузский языкХимияЧерчениеШкольному психологуЭкологияДругое
Выберите класс: Все классыДошкольники1 класс2 класс3 класс4 класс5 класс6 класс7 класс8 класс9 класс10 класс11 класс
Выберите учебник: Все учебники
Выберите тему: Все темы
также Вы можете выбрать тип материала:
Общая информация
Номер материала: ДБ-351622
Похожие материалы
Вам будут интересны эти курсы:
Оставьте свой комментарий
Презентация к уроку по технологии (8 класс) на тему: Нанесение размеров на чертеже
Слайд 1
Нанесение размеров на чертежахСлайд 2
Правила нанесения размеров устанавливают стандарты ЕСКД Размеры разделяют на линейные – длина, ширина, высота, радиус, диаметр в мм (единицу измерения на чертеже не указывают ) и угловые – величины углов в градусах, минутах, секундах (их обозначают на чертеже)
Слайд 3
Каждый размер на чертеже наносят только 1 раз! Выносная линия (сплошная тонкая) Размерная линия (сплошная тонкая) Стрелка Размерное число (карандашом, чертёжным шрифтом) Все размеры и надписи на чертеже наносят только карандашом!
Слайд 4
7 – 10 мм 3 – 5 мм
Слайд 5
Меньший размер – ближе к контуру изображения, (чтобы линии не пересекались)
Слайд 6
Если длина размерной линии мала, линию продолжают, а стрелки наносят с наружной стороны. Если размеры расположены цепочкой, стрелки допускается заменять точками или засечками под углом 45 о
Слайд 7
Если на чертеже дана полная окружность – указывают размер диаметра (кружок, перечеркнутый линией) Если на чертеже изображена дуга – указывают размер радиуса – R Размерную линию проводят из центра дуги, размерная стрелка упирается в точку окружности.
Слайд 8
– знак квадратного элемента, который означает, что данный размер является одной из сторон квадрата – обозначение плоского среза стенки детали
Слайд 9
Если деталь имеет несколько одинаковых элементов – обозначают размер одного с указанием количества этих элементов. При изображении детали в 1 проекции толщина обозначается – S , а длина – L перед размерным числом.
Слайд 10
На параллельных размерных линиях размерные числа располагают в шахматном порядке, расстояние между размерными линиями 7 – 10мм Угловые размеры указывают над размерной линией, проведённой в виде дуги ( при уменьшении и увеличении изображения они не изменяются )
Слайд 11
Размеры проставляют действительные, независимо от масштаба. Обязательно проставляют размеры, указывающие взаимное положение частей предмета и габаритные размеры. Габаритные – размеры, определяющие предельные величины внешних очертаний изделий. К габаритным размерам относятся размеры длины, ширины, высоты изделия . Габаритные размеры всегда больше других, поэтому их на чертеже располагают дальше от изображения, чем остальные.
Слайд 12
На чертежах иногда наносят справочные размеры( размеры , не подвергающиеся контролю) На чертеже они отмечаются знаком * На месте расположения технических требований (над основной надписью) делают запись: * — размер для справок.
Слайд 13
В практике приходится выполнять чертежи различных изделий. Не всегда размеры изделия и размеры форматов бумаги позволяют выполнить чертеж в натуральную величину. В таких случаях чертеж выполняют в измененном виде, (крупные уменьшают, а мелкие – увеличивают) т.е. в масштабе. Масштабы
Слайд 14
Масштаб – это отношение линейных размеров изображаемого предмета на чертеже к его натуральным действительным размерам.
Слайд 15
ГОСТ устанавливает следующие масштабы. Масштабы уменьшения : 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100 ;… Натуральный ( действительный ) масштаб: 1:1 (наиболее наглядный ) Масштабы увеличения: 2:1; 2,5:1; 4:1; 5:1; 10:1; … При любом масштабе на чертеже наносят только действительные размеры ! Масштабы на чертеже записывают: М 1:1, М 1:2, М 2:1 … Если масштаб заносят в графу таблицы основной надписи, то М не пишут
Нанесение размеров на чертежах. Применение и обозначение масштаба.
Урок №5 дата:
Тема урока: Нанесение размеров на чертежах. Применение и обозначение масштаба.
Тип урока: Комбинированный.
Цели и задачи:
Учить правильному нанесению размеров на чертежи;
Отрабатывать технику нанесения размеров на чертежи;
Ознакомить со стандартами масштабов;
Учить практическому применению масштабов;
Развивать пространственное мышление и представление;
Учить правильно работать с чертежными инструментами и принадлежностями;
Воспитывать аккуратность и опрятность в работе.
Оборудование: чертёжные принадлежности, тетрадь, учебник.
Ход урока
1. Организационный момент. Приветствую, активизирую внимание учащихся.
2. Повторение.
1. Зависит ли ширина букв и расстояние между буквами от высоты букв?
2. Какая величина определяет размер шрифта?
3.
3. Сообщение нового материала.
Как наносят размеры. Для определения величины изображенного изделия или какой-либо его части по чертежу на нем наносят размеры. Размеры разделяют на линейные и угловые. Линейные размеры характеризуют длину, ширину, толщину, высоту, диаметр или радиус измеряемой части изделия. Угловой размер характеризует величину угла.
Линейные размеры на чертежах указывают в миллиметрах, но обозначение единицы измерения не наносят. Угловые размеры указывают в градусах, минутах и секундах с обозначением единицы измерения.
Общее количество размеров на чертеже должно бьrгь наименьшим, но достаточным для изготовления и контроля изделия.
Правила нанесения размеров установлены стандартом. Не- которые из них вы уже знаете. Напомним их.
1. Размеры на чертежах указывают размерными числами и размерными линиями. Для этого сначала проводят выносные линии перпендикулярно отрезку, размер которого указывают (рис. 29, а). 3атем на расстоянии 10 мм от контура детали проводят параллельную ему размерную линию. Размерна.я линия ограничивается с двух сторон стрелками. Какой должна быть стрелка, показано на рисунке 29, б. Выносные линии выходят за концы стрелок размерной линии на 1…5 мм. Выносные и размерные линии проводят сплошной тонкой линией. Над размерной линией, ближе к ее середине, наносят размерное число.
2. Если на чертеже несколько размерных линий, параллельных друг другу, то ближе к изображению наносят меньший размер. Так, на рисунке 29, в сначала нанесен размер 5, а затем 26, чтобы выносные и размерные линии на чертеже не пересекались. Расстояние между параллельными размерными линиями должно быть от 7 мм до 10 мм.
3. Для обозначения диаметра перед размерным числом наносят специальныи знак — кружок, перечеркнутыи линйеи (рис. 30). Если размерное число внутри окружности не помещается, ero выносят за пределы окружности, как показано на рисунке 30, в и г. Аналогично поступают при нанесении размера прямолинейного отрезка (см. рис. 29, в).
4. Для обозначения радиуса перед размерным числом пишут прописную латинскую букву R (pиc. 31, а). Размерную линию для указания радиуса проводят, как правило, из центра дуги и оканчивают стрелкои с одной стороны, упирающеися в точку дуги окружности.
5. При указании размера угла размерную линию прлводят в виде дуги окружнисти с центром в вершине угла (рис. 31, б).
6. Перед размерным числом, указывающим сторону квадратного элемента, наносят знак (рис. 32). При этом высота знака равна высоте цифр.
7. Если размерная линия расположена вертикально или наклонно, то размерные числа располагают, как показано на рисунках 29, в; 30; 31.
8. Если деталь имеет несколько одинаковых отверстий, то на чертеже рекомендуется наносить размер лишь одного из них с указанием количества. Например, запись на чертеже “3 отв. 10″ означает, что в детали имеются три одинаковых отверстия диаметром 10 мм.
9. При изображении плоских деталей в одной проекции толщина детали указывается, как показано на рисунке 29, в. Обратите внимание, что перед размерным числом, указывающим толщину детали, стоит латинская строчная буква s.
10. Допускается подобным образом указывать и длину детали (рис. 33), но перед размерным числом в этом случае пишут латинскую букву l.
4. Закрепление.
1. В каких единицах выражают линейные размеры на машиностроительных чертежах?
2. Какой толщины должны быть выносные и размерные линии?
3. Какое расстояние оставляют между контуром изображения и размерными линиями?
4. Как наносят размерные числа на наклонных раэмерных линиях?
5. Какие знаки и буквы наносят перед размерным числом при указании величины диаметров и радиусов?
5. Сообщение нового материала.
В практике приходится выполнять изображеныя очень крупных деталеи, например деталеи самолета, корабля, автомашины, и очень мелких – деталей часовиго механизма, некоторых приборов и др. Изображения крупных деталей могут не поместиться на листах стандартного формата. Мелкие детали, которые еле заметны невооруженным глазом, невозможно вычертить в натуральную величину имеющимися чертежными инструментами. Поэтому при вычерчивании больших деталей их изображение уменьшают, а малых увеличивают по сравнению с деиствительными размерами.
Масштаб – это отношение линейных размеров изображения предмета к действительным. Масштабы изображений и их обозначение на чертежах устанавливает стандарт.
Масштаб уменьшения – 1: 2; 1: 2, 5; 1:4; 1:5; 1:10 и др. Натуральная величина – 1:1. Масштаб увеличения – 2:1; 2, ~:1; 4:1; 5:1; 10:1 и др. Желательно использовать масштаб 1:1. В этом случае при выполнении изображения не нужно пересчитывать размеры. Масштабы записывают так: 1:1; 1:2; 5:1 и т. д.
Следует помнить, что в каком бы масштабе ни выполнялось изображение, размеры на чертеже наносят действительные, т. е. те, которые должна иметь деталь в натуре (рис. 35).
Угловые размеры при уменьшении или увеличении изображения не изменяются.
6. Закрепление.
1. Для чего служит масштаб?
2. Что называется масштабом?
3. Какие вам известны масштабы увеличения, установлен- • ные стандартом? Какие вам известны масштабы уменьшения?
4. Что означают записи: 1:5; 1:1; 10:1 ?
7. Итог урока
д/з прочитать параграф 2.5 и 2.6, ответить на вопросы после каждого параграфа.
Масштабы. Нанесение размеров на чертежах деталей — Студопедия
Содержание темы:
2.1. Масштабы
2.2. Условные знаки
2.3. Правила нанесения размеров и размерных линий
2.4. Различные случаи нанесения размеров
Тема 2.1. Масштабы
Масштаб — это отношение линейных размеров изображаемого предмета на чертеже к его натуральным размерам.
ГОСТ 2.302-68* устанавливает масштабы изображения и их обозначения на чертежах всех отраслей промышленности и строительства (табл. 6).
Таблица 6
| Масштабы уменьшения | 1:2; 1:2,5; 1:4; 1:5; 1:2; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000 |
| Натуральная величина | 1:1 |
| Масштабы увеличения | 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1 |
При проектировании генеральных планов крупных объектов допускается применять масштабы 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000.
Тема 2.2. Условные знаки
— знак диаметра
— знак радиуса
— знак толщины
— знак длины
| — знак квадрата — знак конусности — знак уклона |
Тема 2.3. Правила нанесения размеров и размерных линий
(ГОСТ 2.307-68*)

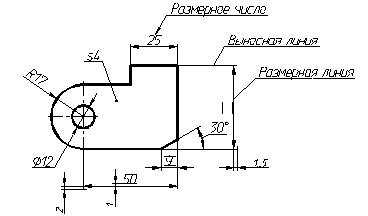

Рис. 10
Минимальное расстояние между параллельными размерными линиями должно быть 7 мм, а между размерной линией и линией контура — 10 мм.
Тема 2.4. Различные случаи нанесения размеров
Рис. 11
11.1. Расположение размерных чисел при параллельных линиях (в шахматном порядке) и нанесение размеров при недостатке места;
11.2. Нанесение размеров квадрата;
11.3. Нанесение размеров при соединении вида и разреза, нанесение размеров для фасок;
11.4. Нанесение угловых размеров;
11.5. Расположение размерных чисел при разных наклонах размерных линий;
11.6. Нанесение размеров радиусов;
11.7. Прерывание линии возле стрелки при недостатке места для неё;
11.8. Указание размеров повторяющихся элементов и нанесение размеров диаметра.
Вопросы для самоконтроля.
1. Какие масштабы изображений применяют на строительных чертежах?
2. Могут ли пересекаться на чертеже размерные линии?
3. Какие бывают размеры?
4. каким должно быть минимальное расстояние между размерной линией и линией контура?
ТЕМА 3
Тема 2 Масштабы. Нанесение размеров на чертежах деталей
Содержание темы:
Масштабы
Условные знаки
Правила нанесения размеров и размерных линий
Различные случаи нанесения размеров
Тема 2.1. Масштабы
Масштаб — это отношение линейных размеров изображаемого предмета на чертеже к его натуральным размерам.
ГОСТ 2.302-68* устанавливает масштабы изображения и их обозначения на чертежах всех отраслей промышленности и строительства (табл. 6).
Таблица 6
Масштабы уменьшения | 1:2; 1:2,5; 1:4; 1:5; 1:2; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000 |
Натуральная величина | 1:1 |
Масштабы увеличения | 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1 |
При проектировании генеральных планов крупных объектов допускается применять масштабы 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000.
Тема 2.2. Условные знаки
— знак диаметра
— знак радиуса
— знак толщины
— знак длины
— знак квадрата
— знак конусности
— знак уклона
Тема 2.3. Правила нанесения размеров и размерных линий
(
ГОСТ
2.307-68*)
Рис. 10
Минимальное расстояние между параллельными размерными линиями должно быть 7 мм, а между размерной линией и линией контура — 10 мм.
Тема 2.4. Различные случаи нанесения размеров
Рис. 11
Расположение размерных чисел при параллельных линиях (в шахматном порядке) и нанесение размеров при недостатке места;
Нанесение размеров квадрата;
Нанесение размеров при соединении вида и разреза, нанесение размеров для фасок;
Нанесение угловых размеров;
Расположение размерных чисел при разных наклонах размерных линий;
Нанесение размеров радиусов;
Прерывание линии возле стрелки при недостатке места для неё;
Указание размеров повторяющихся элементов и нанесение размеров диаметра.
Вопросы для самоконтроля.
Какие масштабы изображений применяют на строительных чертежах?
Могут ли пересекаться на чертеже размерные линии?
Какие бывают размеры?
каким должно быть минимальное расстояние между размерной линией и линией контура?
Тема 3 Геометрические построения
Содержание темы:
Построение и обозначение уклона
Построение и обозначение конусности
Сопряжение линий
Тема 3.1. Построение и обозначениеуклона
Уклон i отрезка АВ относительно отрезка АС определяется отношением катетов прямоугольного треугольника АВС (рис. 12) т. е.
д
ля
построения прямой АВ (рис. 12, а) с уклоном 1:4 необходимо от
точки С влево отложить отрезок СА,
равный четырем
единицам длины, а вверх отрезок СВ,
равный одной
единицы длины. Точки А и В соединить прямой, которая даст направление
искомого уклона.
а) б)
Рис. 12
Если уклон задается в процентах, то
;
где СА = 100 или 5 единичным отрезкам, а СВ = 20 или 1 единичному отрезку (рис. 12, б).
Уклоны применяются при вычерчивании, например, металлических профилей.
Мы не можем найти эту страницу
(* {{l10n_strings.REQUIRED_FIELD}})
{{l10n_strings.CREATE_NEW_COLLECTION}} *
{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}
{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}{{l10n_strings.DRAG_TEXT_HELP}}
{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}{{article.content_lang.display}}
{{l10n_strings.AUTHOR}}{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}
{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}
.Мы не можем найти эту страницу
(* {{l10n_strings.REQUIRED_FIELD}})
{{l10n_strings.CREATE_NEW_COLLECTION}} *
{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}
{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}{{l10n_strings.DRAG_TEXT_HELP}}
{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}{{article.content_lang.display}}
{{l10n_strings.AUTHOR}}{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}
{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}} .Ширина лестницы Размеры и чертежи
Ширина лестницы зависит от использования и загруженности соседних помещений и должна обслуживаться с помощью поручней с одной или обеих сторон в зависимости от ширины лестницы.
Обратитесь к строительным нормам и правилам для получения подробной информации о конкретных нагрузках.
Для лестниц, обслуживающих одного пользователя (обычно в частных жилых помещениях), требуется минимум 36 дюймов (91 см). В общих общественных местах должен соблюдаться минимум 44 дюйма (112 см), что обеспечивает достаточно места для одного человека и позволяет двум людям пройти в тесном пространстве.Ширина удобной лестницы для двоих составляет от 49 дюймов (125 см) до 60 дюймов (152 см). Для трех одновременных пользователей рекомендуется не менее 74 дюймов (188 см). Поручни необходимо размещать через каждые 60 дюймов (152 см).
Ширина лестницы зависит от использования и загруженности смежных помещений и должна обслуживаться с помощью поручней с одной или обеих сторон в зависимости от ширины лестницы.
Обратитесь к строительным нормам и правилам для получения подробной информации о конкретных нагрузках.
Для лестниц, обслуживающих одного пользователя (обычно в частных жилых помещениях), требуется минимум 36 дюймов (91 см).В общих общественных местах должен соблюдаться минимум 44 дюйма (112 см), что обеспечивает достаточно места для одного человека и позволяет двум людям пройти в тесном пространстве. Ширина удобной лестницы для двоих составляет от 49 дюймов (125 см) до 60 дюймов (152 см). Для трех одновременных пользователей рекомендуется не менее 74 дюймов (188 см). Поручни необходимо размещать через каждые 60 дюймов (152 см).
.
