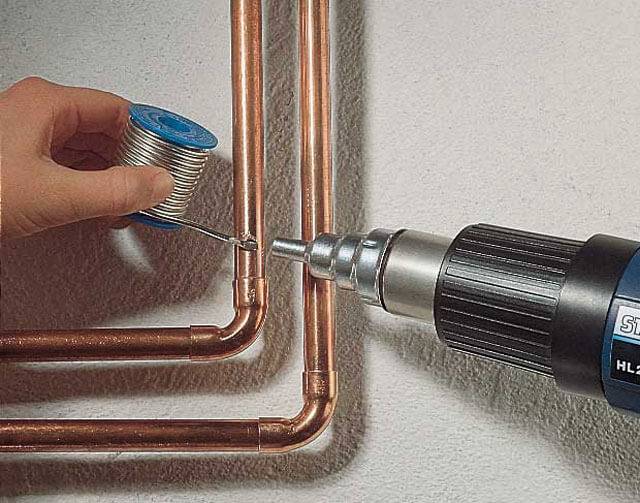

Пайка медных труб отопления своими руками

Доброго времени суток, уважаемый читатель или читательница.

В этой статье я расскажу вам правила пайки медных труб своими руками.

Сведения будут приведены максимально кратко в виде тезисов и разделены на подразделы для удобства восприятия. Итак, приступим!

Как разрезать медные трубы для отопления?

Чем резать медные трубы

Медные трубы могут разрезаться при помощи различных инструментов:

  • Ножовка по металлу.
  • Дисковый труборез.
  • Угловая шлифмашина — «Болгарка».

Выбор инструмента тут на ваш вкус. Наиболее удобным, из всего вышеописанного, является «болгарка».

При резке медных труб этим инструментом, вы потратите меньше всего времени.

Аккуратней всего медная труба разрезается при помощи дискового трубореза, но подходит он только для труб небольшого диаметра (обычно до 28 мм).

Как это делать смотрите на видео ниже:

Как загибать медные трубы для отопления?

Как загибать медные трубы отопления?

Медные трубы можно гнуть, но нужно знать следующие правила:

  • Без нагрева можно гнуть только трубы диаметром меньше 22 мм.
  • Если необходимо получать загибы одинакового радиуса, то следует пользоваться специальными станками.
  • Минимальный радиус загиба медных труб равен 6 наружным диаметрам.
  • При загибе труб диаметром больше 22 мм, необходимо нагревать место загиба. Для сохранения внутреннего диаметра трубы, ее нужно предварительно заполнить песком.
  • Рекомендуемая температура для отжига медных труб 650° С. При этом труба должна стать темно-красной, но лучше для определения температуры воспользоваться пирометром.

Чтобы иметь представление о том, как загибать медные трубы при помощи инструмента, посмотрите следующее видео:

Как паять медные трубы для отопления?

Как правильно паять медные трубы для отопления

Пайка — основной метод соединения медных труб и фитингов.

Существует два метода пайки медных труб:

  1. Мягкая пайка медных труб — происходит при температуре ниже 450º С. Для мягкой пайки применяют припой из оловянной проволоки, который плавится при относительно низкой температуре и за счет капиллярного эффекта затягивается в пространство между трубой и фитингом. Непосредственно перед пайкой необходимо обработать внутреннюю поверхность раструба и наружную поверхность конца трубы до блеска и нанести флюс. Флюс защищает металл при нагреве, но после остывания соединения флюс нужно тщательно удалить с поверхности.
  2. Твердая пайка медных труб — происходит при температуре выше 450º С. Перед пайкой точно так же необходимо подготовить поверхности на конце трубы и в раструбе фитинга. Если осуществляется спайка двух медных деталей, то флюс можно не применять. При спайке меди с латунью или бронзой уже нужно применять специальный флюс твердой пайки. Припой для твердой пайки отличается от припоя для мягкой. Здесь применяют серебряный или медно-фосфорный припой в виде прутков. Твердая пайка применяется в системах с высокими температурами жидкости.

Для систем отопления и водоснабжения вполне подходит метод мягкой пайки, поэтому в домашних условиях нет смысла паять медь твердой пайкой.

Пайка медных труб: видео

Для того, чтобы лучше себе представлять процесс пайки меди, посмотрите следующее видео:

Прессовые соединения для медных труб отопления

Пресс соединения для медных труб

Соединение медных труб при помощи прессовых соединений — самый быстрый и простой способ монтажа.

Его минусами являются необходимость применения специального дорогого инструмента (электрического пресса) и дороговизна фитингов.

Для систем домашнего отопления и водоснабжения метод опрессовки вполне подходит.

Если хотите увидеть как это происходит смотрите видео ниже:

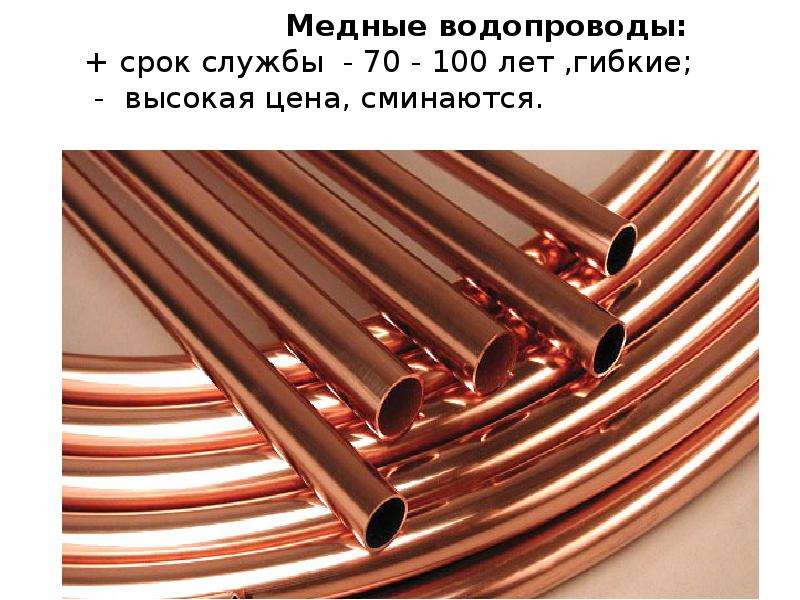

Преимущества медных труб для отопления

Медь — очень хороший материал для отопления и водопровода.

Преимущества меди прежде всего состоит в стойкости к высоким температурам.

Медью можно сразу обвязывать твердотопливные котлы и подавать по ней перегретую воду под давлением (для промышленных нужд). И все это она стойко перенесет.

Монтаж медных труб не предполагает применения электро-дуговой или газовой сварки, а выполняется при помощи маленькой и удобной горелки или электрического пресса.

Такие методы монтажа гораздо проще и быстрее по времени, чем монтаж стальных трубопроводов.

В общем, пользуйтесь медью и не пожалеете! На этом все, пишите вопросы в комментариях, пользуйтесь кнопками социальных сетей!

Медные трубы: пайка и виды фитингов, развальцовка и типы соединений | Своими руками

Многие, на мой взгляд ошибочно, считают что медные трубы при монтаже  водопровода или отопления дома удовольствие достаточно дорогое, а некоторые и что век меди для этих целей остался в прошлом. В этой записи м постараемся доказать Вам что это не так, именно потому что медь это достаточно удобный материал для монтажа любых конструкций ,а если принять ее долговечность во внимание, то и незаменимый во многих случаях и именно ее выберет рачительный хозяин для своего собственного дома.

Если сравнивать медь с другими материалами, из которых изготавливают водопроводные и другие коммуникационные трубы (к примеру, с пластиком или водопроводным металлопластиком), то её преимущества очевидны. Прежде всего, это необычайно долгий срок службы: медные трубы и фитинги часто служат столько, сколько существует само здание.

Медь очень пластична, что повышает безопасность водопровода и сохраняет свои свойства в широком диапазоне температур (от -200 до +250 °С), что делает трубы устойчивыми к замораживанию в заполненном водой состоянии.

Медные трубы устойчивы к воздействию ультрафиолета (не в пример пластиковым), имеют малый коэффициент шероховатости, что позволяет использовать в аналогичных условиях

Медный трубопровод практически не подвержен воздействию различных видов вирусов и бактерий, ему не страшны масла, жиры и различные вредные вещества. Даже неизбежный для наших водопроводов хлор не способен разрушить медную трубу, а, напротив, за счёт образования на её внутренних стенках окисного слоя хлор способствует продлению срока эксплуатации трубы.

Трубы

Водопроводные медные трубы круглого сечения выпускаются как в бухтах (длиной по 25 и 50 м), так и в отрезках (штангах различной длины). Наиболее часто употребляемые трубы имеют диаметры от 8 до 28 мм при толщине стенок 1 мм. Стоит подчеркнуть, что медные трубы за счёт тонких стенок значительно легче стальных. Они могут иметь теплоизоляцию.

Монтаж медных труб особых затруднений не вызывает, главным образом благодаря тому, что они хорошо режутся и гнутся. Медные трубы могут соединяться двумя способами: разъёмным и неразъёмным. Ко второму относятся пайка, сварка, опрессовка.

Для соединения труб, подсоединения к арматуре, к существующему водопроводу применяют различные фитинги.

Фитинги

Существует большое количество разновидностей соединительных и переходных фитингов. Примеры некоторых приведены на фото 1-12. Так, для пайки используются не только обычные и переходные муфты, но и различные угольники, тройники, крестовины, обводы, калачи и заглушки. Существуют фитинги с переходом паяного соединения на резьбовое, например, «американка» с конусным уплотнением (15×1/2″). В резьбовых пресс-фитингах часто используется обжимное кольцо, которое при затягивании накидной гайки обжимает трубу, герметизируя тем самым соединение.

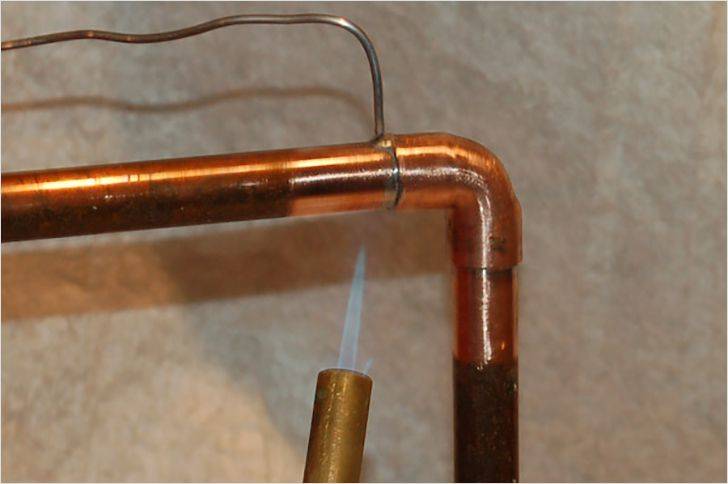

Пайка медных труб

Пайка осуществляется за счёт адгезии между расплавленным медно-фосфорным или серебряным припоями и нагретыми соединяемыми трубами. Припой распределяется в месте соединения под действием капиллярных сил, «смачивая» основной металл. Для улучшения качества пайки и повышения коэффициента адгезии используются специальные флюсы, а поверхности под пайку предварительно зачищаются. При пайке нужно равномерно нагреть соединяемые детали до необходимой температуры.

Поэтому при пайке важен вид пламени горелки, который указывает на сбалансированность газовой смеси. Уменьшающееся пламя горелки указывает на избыточное количество топлива в смеси, которое превышает содержание кислорода. Пересыщенная газовая смесь из-за избытка кислорода образует пламя, которое окисляет поверхность металла. Признаком этого явления служит чёрный налёт на металле. Сбалансированная газовая смесь при горении образует пламя, которое нагревает металл, не оказывая другого воздействия.

При работе над пайкой медных труб также примите к сведению что:

  • Нанесение флюса способствует адгезии припоя с металлом.
  • Место пайки предварительно облуживают.
  • Для качественной пайки обязателен необходимый нагрев спаиваемых деталей.

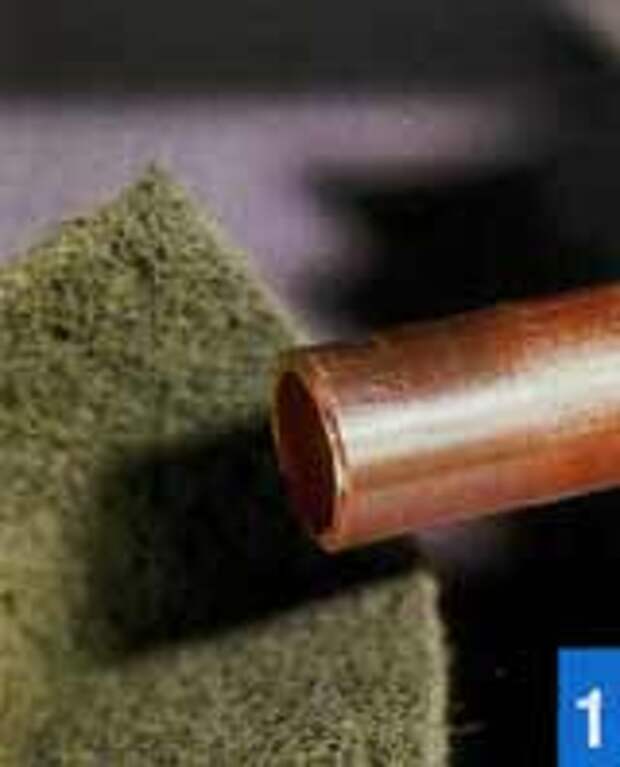

  • Для пайки медных труб обязательна зачистка соединения.

Инструменты для пайки меди

Для пайки меди применяют специальные паяльники и газовые горелки.

При работе с медными трубами, помимо пайки и обжатия, их приходится резать, сгибать, расширять, отбортовывать. Гибку труб во избежание заламывания и сплющивания выполняют при помощи рычажного трубогиба. Причём для труб диаметром до 15 мм радиус изгиба должен составлять не менее 3,5 диаметров. Для труб больших диаметров радиус изгиба должен быть не менее 4 диаметров. Отрезать трубы можно и ножовкой по металлу, но лучше всего с помощью трубореза, который позволяет выполнять это точно по отметке и без перекосов.

После каждого оборота надо поджимать режущий ролик, подтягивая установочный винт. Появляющиеся в процессе резки заусенцы надо обязательно удалить.

Для обеспечения вставки трубы в трубу применяют специальные клещи-расширители и оправки.

Как правильно гнуть медные трубы

На фото сверху цифрами обозначены

  1. Трубу вставляют и фиксируют в захвате трубогиба в месте начала изгиба.
  2. Прикладывая усилие, постепенно поворачивают подвижную рукоять рычажного трубогиба, изгибая трубу вокруг оправки.
  3. Изогнуть трубу можно и с помощью пружины с диаметром, соответствующим диаметру трубы.

Развальцовка труб

На фото снизу цифрами обозначены

Для соединения труб фитингами с накидными гайками (особенно при ремонте соединений) приходится делать развальцовку.

  1. При необходимости снять накидную гайку надо отрезать конец трубы с развальцовкой.
  2. Отрезать развальцовку можно роликовым труборезом, сдвинув гайку по трубе.
  3. Для восстановления развальцовки трубу зажимают в матрице, чтобы торец трубы выступал над поверхностью матрицы примерно на 1 мм.
  4. Завинчивая винт приспособления, деформируют конец трубы с образованием конусного расширения.
  5. После снятия винтового зажима проверяют воронкообразную развальцовку, которая должна иметь правильную форму.
  6. Придать концу трубы плоскую форму можно лёгкими ударами молотка, вновь зажав трубу в матрице.
  7. Гладкую и ровную поверхность развальцовки можно получить с помощью бархатного напильника.
  8. Осталось положить уплотнительную прокладку, и трубу можно подсоединять.
  9. При необходимости развальцовку можно сделать и на фитингах, например, муфтах, угольниках.

Как расширить медную трубку

Для соединения труб пайкой без применения соединительных фитингов конец одной трубы можно расширить с помощью специальных клещей.

Вставив трубу в клещи с головкой необходимого диаметра, прикладывают усилие к ручкам клещей, расширяя конец трубы.

После расширения трубы вставляют в трубу оправку-калибр и лёгкими ударами молотка по оправке доводят диаметр расширения до необходимого расширить с помощью специальных клещей.

Как резать медные трубы труборезом:

Трубу помещают между губками трубореза и поджимают режущий ролик установочным винтом.

Сделав труборезом один или два оборота вокруг трубы, ролик поджимают винтом и вновь поворачивают труборез.

Откидывающимся ножом удаляют заусенцы с внутренней части трубы.

Продолжают резку трубы до тех пор, когда отрезаемую часть трубы можно будет отделить рукой.

Типовые виды соединений медных труб

При выполнении работ по монтажу, например, водопровода с применением медных труб приходится обеспечивать подсоединения, делать отводы, обводы, монтировать сантехническую арматуру.

На фото виды “медных” соединений

  1. Подсоединение гибкого шланга.
  2. Соединение труб разных диаметров пайкой с помощью прямой муфты.
  3. Отвод выполнен с помощью тройника и однораструбного обвода.
  4. Угольник с настенным креплением и вентилем обеспечивает подсоединение гибкой подводки.
  5. Обвод с расширенными раструбами.
  6. Врезка шарового крана, подсоединённого с помощью накидных гаек.

Также по теме читайте: Выбираем и устанавливаем своими руками сифон в ванной

Вариант водопроводной системы с использованием медных составляющих

С целью оптимизации водопроводной системы, выравнивания давления в системе, уменьшения дополнительных нагрузок на насос и стоимости системы диаметры медных труб выбирают в зависимости от расхода воды в каждой точке потребления. Обычно при расходе до 50 л/мин применяют трубы диаметром 10 мм, при расходе до 160 л/мин — трубы сечением 16 мм, при расходе 250 л/мин — трубы сечением 20 мм. Вариант водопроводной системы и диаметры медных труб показаны на рисунке.

Для труб разных диаметров обычно применяют резьбовые фитинги соответствующих размеров. Например, фитинги под ключ 15×22 мм можно применять для паяного соединения с трубами сечением 10-18 мм (таблица).

ФитингДиаметр трубы, мм
12×18810121416182022
15×22810121416182022
20×28810121416182022
ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме “Как сделать своими руками – домохозяину!”


Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Пайка медных труб своими руками

Элементы системы отопления требуют особого ухода, к каждому элементу следует относиться очень внимательно. Установка трубопровода – это дело ответственное, поэтому совершать ее нужно с детальной точностью. К тому же трубопровод является самой важной частью системы отопления. При его монтаже нужно обязательно соблюдать технику безопасности.

Перед тем как начать установку, тщательно все спланируйте. Сначала подберите необходимые инструменты и детали. Для монтажа трубопровода очень важно использовать точные замеры, поэтому далее необходимо произвести расчеты.

Измерьте диаметр оригинала либо используйте для этих целей чертежный вариант. Для установки возьмите стандартные трубы из меди, которые применяются в строительстве, их диаметр должен составлять 12-18 мм.

К свойствам медных труб относятся бактерицидность и устойчивость как к резким перепадам температуры и давления, так и к коррозии. Особенность медных труб в том, что через них не проникает ультрафиолетовое излучение, поэтому они обладают низким тепловым коэффициентом.

Фитинги для медных труб


Для монтажа трубопровода вам понадобятся следующие материалы:

— отводы,
— переходной тройник (15х12х15),
— обычный тройник (по 18 мм со всех сторон),
— цанговое соединение (разборное, на 10 мм),
— 2 муфты, переходы и водорозетки с ушками (около 15 мм)

Угол отводов должен иметь 90°, верх должен составлять 18 мм, а низ – 15 мм. Вам понадобятся муфты – редукционная (около 18 мм) и соединительная (15-18 мм), а также переходы – с резьбы на трубы и с труб на резьбу.

Для эффективной работы нужно на долгое время обеспечить надежное отключение системы отопления. Убедитесь в том, что она действительно отключена, чтобы избежать неприятных ситуаций. Перед началом пайки медных труб своими руками сделайте в нужных местах штробы, то есть проемы.

Теперь можете приступать к процессу спайки соединений труб с водорозетками. Уберите со стены распределительный шкаф металлопластиковой системы, позже вы сможете заменить ее на медную – она более устойчива к воздействиям внешней среды.

При монтаже медных труб отопления желательно поменять все детали, так как существует вероятность того, что в процессе строительства могли прийти в неисправность основные приборы, но иногда происходит так, что распределитель просто не подходит к установленным трубам.

Для придания трубам изгиба применяют специальную технологию. Мягкие трубы будет легко изогнуть, а вот с твердыми немного сложнее: их сначала необходимо прогреть в том месте, в котором планируется делать сгиб, после чего трубы нужно согнуть и сразу же быстро охладить.

Сгибы делаются с целью уменьшения количества отходов. Плавный сгиб гарантирует уменьшение сопротивления воды, а значит – снижение вероятности загрязнения.

Далее припаиваются трубы и фитинги – это достаточно важная часть основного процесса. Трубу прогревают в нужном месте, после чего ее спаивают горелкой с другой трубой, которая также предварительно прогревается. Соединения труб плотно состыковываются. Граница спайки должна быть четкой на всем промежутке сплава.

Пайка медных труб


Когда все трубы уже припаяны, их прокладывают в подготовленные ранее штробы. Чтобы при термической обработке для деформации и снижения теплопередачи не возникло проблем со стачиванием стенок труб, их необходимо изолировать от других материалов. Не забывайте про осторожность, устанавливая на стену трубы для крепления радиатора.

Изоляция проводится скотчем либо вспенивающимся материалом, слой изоляционного материала должен быть толщиной примерно 2 мм. В водорозетку до конечной сборки системы обязательно должен быть вкручен глушитель.

Осталось прикрепить радиаторы, после чего их необходимо подключить к общей системе. Запрещено использовать для медной системы отопления радиаторы из алюминия, потому что в результате такой установки произойдет сбой системы. Но если вы использовали не биметаллические и чугунные радиаторы отопления, то можете подобрать подходящий переходник, и тогда никакой угрозы существовать не будет.

Хотя в отопительной системе и использовались трубы из меди, коррозия всегда найдет лазейки. Чтобы снизить риск развития коррозии, соедините редактор со стальной трубкой. Когда к редактору присоединены ручной регулятор и другие приборы, изолируйте повторно трубы выхода.

Таким же образом вы можете установить трубы в ванной, гараже и других помещениях, в которых имеется индивидуальное отопление. При монтаже трубопровода в ванной комнате сначала перекрывают доступ воды, потом меняют вентиляцию, устанавливают фильтры и переходники. Смотрим видео.

Далее всю конструкцию спаивают, разделяющие и соединяющие трубки крепят наверх и спаивают их с нижними трубами. В гараже трубы устанавливаются так же, только сточных труб и фильтров понадобится больше, чтобы отопление и подача воды были более надежными.

Читайте также:

Полезные поделки из медных труб своими руками — ВикиСтрой

Портал Rmnt.ru уже приводил вам примеры того, как красиво, стильно, оригинально могут выглядеть предметы и отделка из меди в интерьере. Конечно, главное предназначение медных труб — обустройство водопровода, системы отопления, газопровода. Медные трубы известны своей долговечностью, стойкостью к коррозии и высокому давлению, бактерицидными свойствами.

Но ведь можно использовать медные трубы не только в инженерных системах! Например, из их можно сделать вот такую удобную подставку для планшета и смартфона. И вы сможете готовить на кухне, читая рецепт или просматривая видео-урок известного шеф-повара, например. Да и просто на письменном столе такая подставка будет не лишней.

Подставки под журналы и книги. В первом случае держатель небольшой, настольный, во втором — куда более вместительный, высокий, с карманом из ткани. В данном проекте использовался шерстяной войлок, но можно взять любую плотную ткань.

Из медных труб получаются весьма оригинальные светильники в стиле лофт , немного брутальные, но при этом функциональные и привлекательные. Можно сделать бра, настольный светильник и даже торшер. Абажур необязателен, если вас устраивает такой индустриальный стиль осветительного прибора.

Ножки-опоры из медных труб могут стать надёжным основанием для журнального и кофейного столиков, подставки под ноутбук, столика для завтрака в постели и даже вот такой пушистой лежанки для кота .

Одна из самых полезных в хозяйстве вещей, которые вы можете сделать из медных труб — стеллаж для хранения всевозможных предметов. Выглядеть такой стеллаж будет уместно и в гараже , и в домашней мастерской, и даже на кухне.

Чтобы сделать все эти красивые и полезные вещи из медных труб, вам не нужен сварочный аппарат. Только сами медные трубки, фитинги для их скрепления, уголки, труборез из арсенала сантехника или просто ножовка по металлу, клей для надёжного скрепления деталей, например, эпоксидный с медной пылью. Тогда и пайка не потребуется. Конечно, можно взять обычные металлические трубы, нержавейку, но, согласитесь, медь смотрится более благородно и привлекательно.

диаметры вариантов для водопровода в таблице, особенности монтажа, как выбрать вальцовку, размеры водопроводной продукции

В последние годы все большим спросом у владельцев частных домов пользуются медные трубы, выполненные по бесшовной технологии. Именно способ изготовления в сочетании с уникальными свойствами самого материала и стали причиной столь широкой популярности этих изделий.

Особенности

Для начала остановимся на технических характеристиках труб:

  • разрушающее давление – 220-290 кг/кв. см;
  • критическая температура – 400 градусов Цельсия;
  • морозоустойчивость – 5 циклов замораживания и оттаивания.

Базовые технические параметры медных труб прописаны в ГОСТ 617, который последний раз редактировался в 2006 году, причем различные редакции этого документа обновлялись каждые 10 лет начиная с 20-х гг. прошлого столетия. Согласно последнему нормативу, медные трубы производятся либо из чистой меди, либо из латуни – медно-цинкового сплава, именно поэтому все базовые характеристики, в первую очередь, зависят от параметров этих конструкционных материалов.

Кстати, на производство чисто медных труб берется семь сортов меди: от 99.5%-ного М3 до 99.9%-ного М1, а на латунь – лишь один сорт Л96, который содержит 95% меди и еще шесть компонентов, основным из которых является медь.

Срок службы медных труб достигает 60-70 лет. Это исключительно надежные изделия. Если сравнить их со стальными аналогами такого же размера, то можно заметить, что последние работают при давлении не свыше 100 бар, а рабочая температура теплоносителя не должна превышать 250 градусов. Трубы из меди эффективно переносят жидкости при давлении до 500 бар, а температура транспортируемой жидкости порой доходит до 600 градусов.

В отличие от многих материалов, которые используются для производства труб, медь не ломается при резком снижении температуры. Более того, она даже увеличивает свою пластичность и прочность. Медные трубы могут многократно переносить заморозку и последующее оттаивание без ущерба для своих физико-технических характеристик. Если на медном трубопроводе возникает аварийная ситуация, то она локализуется на небольшой площади – в этом состоит большое преимущество медных труб перед всеми остальными, в которых прорыв быстро распространяется по всей трубе. Это обуславливает экономичность и практичность техобслуживания трубопроводов из меди и латуни, поскольку ремонтные работы обходятся намного дешевле, чем полная замена труб в случае поломки стальных магистралей.

К реализации предлагаются ровно обрезанные трубы, максимально допустимая косина не должна превышать 2-7 мм для труб разных диаметров. В местах загибов не должно наблюдаться трещин и видимых надрывов, это касается и принудительного растяжения изделия.

Плюсы и минусы

При определенных условиях медные трубы могут эксплуатироваться на протяжении довольно длительного времени: если отопительная и водопроводная система спроектированы и смонтированы правильно, то срок их службы составляет несколько десятилетий.

Трубы из меди обладают целым рядом преимуществ.

  • Медь – это очень пластичный и прочный материал, за счет этого возможно изготовление труб с тонкими стенками, что в целом снижает их вес и существенно облегчает транспортировку и монтаж.
  • Отличительная особенность меди и ее сплавов состоит в способности выдерживать высокие и низкие температуры: от -40 до +115°С. Такие трубы не боятся даже заморозки, это качество очень ценится в регионах с суровым климатом.
  • Чтобы медь хорошо переносила водную среду, в ее состав добавляют фосфорсодержащие компоненты. Как правило, такие изделия имеют маркировку EN1057 и могут использоваться как для отопления, так и для водопровода, поскольку не вступают в реакцию с водой.
  • Примечательно, что медные трубы не требуют наружной отделки, они изначально имеют эстетичный внешний вид, который остается неизменно привлекательным с течением времени. Хотя если трубы не соответствуют стилю и дизайну интерьера, то их можно покрасить в любой выбранный цвет.
  • Медь и латунь не пропускают никакие газообразные вещества, включая кислород, который известен своими окисляющими свойствами.
  • Трубы из меди имеют гладкую внутреннюю поверхность, в этом состоит ее отличие от стальных изделий, поэтому существенно сокращен риск возникновения известковых отложений и, соответственно, уменьшения рабочего просвета.
  • Коэффициент температурного расширения металла довольно низок и это тоже большой плюс.
  • В небольших дозировках медь попадает в переносимую жидкость, а именно – в воду. Это даже полезно, поскольку медь обладает мягкими антисептическими свойствами. Несколько лет назад сообщалось о неблагоприятном воздействии меди на организм человека, но эти факты не нашли подтверждения, на сегодняшний день считается, что медь абсолютно безвредна даже в больших дозах.

Список достоинств меди достаточно серьезный, однако и недостатки не менее существенны.

  • Медь абсолютно не сочетается ни с какими другими материалами. К примеру, при включении в систему элементов из алюминия, неминуемо начинается активное электрохимическое взаимодействие. При контакте с другими металлами довольно быстро начинается разрушение структуры материала, при этом в момент реакции выделяется большое количество газов, и если в водопроводе отсутствуют газовыпускные клапаны, то его может попросту разорвать изнутри.
  • Как сами трубы, так и комплектующие к ним стоят совсем недешево и это при том, что для монтажа таких труб необходим припой, который тоже стоит довольно дорого, даже его аренда может влететь «в копеечку». Более того, с медными трубами нельзя ставить алюминиевые и чугунные радиаторы, здесь могут подойти лишь медные, поэтому медный трубопровод обходится довольно дорого.
  • Медь, как уже упоминалось, – мягкий и очень пластичный материал, поэтому она быстро стирается в случае, если транспортируемая жидкость содержит твердые частицы, Специалисты рекомендуют устанавливать специальный фильтр, который будет задерживать все абразивные частицы из водной среды.
  • Всем известно, что медь отлично проводит электрический ток, поэтому систему необходимо изолировать от блуждающих токов – установить заземление и диэлектрические прокладки в водопроводе.
  • Очень важно защитить трубы от механических повреждений, в противном случае вы рискуете уже через несколько лет получить не трубы, а бесформенную груду металла.

Меди присущи еще несколько свойств, которые в зависимости от условий использования можно отнести как к достоинствам, так и к недостаткам.

  • Высокая теплопроводность. Если медный трубопровод проводится открыто, то такие трубы излучают много тепла и радиаторов требуется гораздо меньше – это плюс. Но если система закрытого типа, то все тепло трубы могут отдать стенам, особенно если это торцы зданий, выходящие на улицу, – это минус.
  • Мягкость. Трубы могут гнуться в разных направлениях, это означает, что для монтажа водопровода требуется меньше фитингов и других соединений – это безусловное достоинство. Однако материал настолько мягкий, что его требуется дополнительно фиксировать через довольно небольшие промежутки, поскольку при перемещении теплых сред они могут деформироваться – это уже недостаток.

Кроме этого, при механическом повреждении такие трубы очень легко деформируются, а это снижает циркуляцию жидкости. Поэтому все ремонтные работы и перестановку мебели в помещении надо проводить очень осторожно, чтобы не повредить трубы.

Впрочем, справедливости ради следует отметить, что в подавляющем большинстве случаев все проблемы, которые могут возникнуть в связи с использованием таких трубопроводов, обусловлены низким качеством изделий, поскольку правильно построенная система всегда работает эффективно. А вот если хотя бы один фрагмент был выполнен из некачественного материала, могут возникнуть проблемы. К примеру, если водопровод собран из меди, приобретенной у надежного поставщика, а один кусок приобретен на сомнительном лотке на рынке, то уже через год-два на сантехнике появится голубая пленка, а вслед за ней – активная коррозия и ржавчина.

Виды

В быту, как правило, используют медные трубы двух видов:

  • отожженные;
  • неотожженные.

Отожженные трубы в процессе производства подвергаются термическому обжигу, в результате чего изделия приобретают особую мягкость, это существенно облегчает монтаж труб, однако, при этом ухудшает их прочностные характеристики. Соответственно, неотожженные варианты более надежны, но менее пластичны. Отожженные трубы реализуются отрезками 2-50 метров в длину, закрученными в бухты. Неотожженные поступают в продажу в виде прямых отрезков, обычно 5-ти метровых.

По форме можно выделить стандартные круглые и специальные трубы с прямоугольным сечением. Чаще всего их используют для изготовления проводников обмоток электромашин, которые охлаждаются с использованием жидкого метода. Длина сторон таких труб варьируется от 1.2 до 290 мм, а толщина стенок – от 0.8 до 3 мм. Продается такая труба отрезками длиной 1-6 метров, а также бухтами, если диаметр небольшой.

Именно профильные прямоугольные неотожженные трубы чаще всего используются и в сплит-системах, они ровно отрезаны и не имеют заусенцев, могут выдержать высокое давление. Следует также остановиться на такой разновидности медных труб, как оребренные. Такие изделия представлены в двух вариантах – моно- и биметаллические. Первые изготавливают способом отливки, то есть соединение исходного материала и оребрения отсутствует. В результате получается довольно надежный теплообменник, характеризующийся длительным сроком использования.

Производство биметаллических труб происходит одним из трех способов:

  • накатка – когда на трубу из меди прессуется алюминиевая лента, на которую, в свою очередь, прокатом выдавливаются ребра;
  • наливка – при этом рифления накатываются, и только после этого надевается алюминиевая лента сечением в виде буквы L;
  • при третьем варианте исполнения труба и стальная лента разогреваются с использованием высокочастотного тока, в это время происходит приваривание ленты к трубе, такие модели используют в отопительных котлах.

В зависимости от варианта реализации различается метрическая труба в отрезках и в бухтах. По толщине стенки выделяется тонкостенная и толстостенная труба.

Размеры

Как правило, сечение трубы условно обозначается в английских дюймах, однако, это кажется сложным лишь на первый взгляд. Разобравшись, переводить эти величины в понятные нам можно будет буквально «на лету», хотя для облегчения расчетов существует специальная таблица, которую можно найти в любом открытом источнике.

Трубы разного размера имеют различные сферы использования.

  • Так, трубы 10 мм и меньше применяются для обустройства внутренних теплообменников в отопительных системах. Благодаря небольшому размеру достигается наибольшая эффективность работы таких устройств за счет высокой степени передачи энергии.
  • Трубы диаметром 10-25 мм используют для строительства водопроводов.
  • А вот для сливных систем и канализации следует отдать предпочтение трубам размером 40-45 мм, эти модели отличаются хорошей проходимостью, даже невзирая на сравнительно небольшой размер.

Сфера применения

Медные трубы имеют довольно широкую сферу использования, чаще всего их устанавливают в:

  • отопительных трубопроводах;
  • системах горячего и холодного водоснабжения;
  • магистралях, перемещающих сжатый воздух либо газ;
  • устройствах подачи фреона в холодильных установках;
  • системах гидравлической подачи масла;
  • топливных установках;
  • системах вывода конденсата;
  • при монтаже оборудования технологического назначения;
  • системах кондиционирования воздуха и т. д.

Отдельно следует заострить внимание на существующих ограничениях в использовании медных труб, которые обусловлены специфическими параметрами самого материала.

  • Как уже упоминалось, медь – это пластичный и мягкий металла, поэтому максимально допустимая скорость потока по трубам из этого металла составляет 2 метра в секунду, соответственно, если скорость перемещаемой рабочей среды выше – следует использовать другие материалы.
  • Если в воде, которая перемещается по системам водоснабжения, присутствуют твердые частицы, со временем это может привести к повреждению металла и сокращению срока эксплуатации трубопровода, поэтому использование медных труб возможно лишь в условиях, когда вода предварительно проходит через фильтр грубой очистки.
  • Жесткость воды, контактирующей с трубами, должна находиться в диапазоне 1.42-3.42 мг/л, а кислотность равняться 6-9. Только в этом случае на внутренней поверхности труб формируется оксидная пленка, которая обеспечивает защиту покрытия. Если это требование не соблюдается, патина на поверхности будет постоянно разрушаться и восстанавливаться, затем снова разрушаться – это приводит к уменьшению толщины стенок и их раннему износу.
  • Припои на основе свинца нельзя использовать на тех медных трубах, которые служат источником питьевой воды.
  • Принимая во внимание тот факт, что примерный период использования медных трубопроводов равняется 50 годам, следует монтировать их таким образом, чтобы ни в коем случае не сократить его, а именно: категорически не допускаются перекручивания и заломы труб, а также выполнение выправки вмятин на них более одного раза. Важно следить за температурой рабочей среды, поскольку перегрев приводит к деформациям и существенному сокращению прочности мест стыков.

Инструменты для работы

В работе с медными трубами используют особые инструменты.

Труборезы

Они необходимы для того, чтобы нарезать трубы необходимой длины. Кстати, этот инструмент эффективен не только для работы с медными трубами, он хорошо справляется с пластиком, сталью и металлопластиком. Труборез обеспечивает строгую перпендикулярность разреза и требуемое качество торца. Инструмент оптимален, когда приходится работать с газообразными или прочими быстровоспламеняющимися материалами, поскольку в таком инструменте отсутствует искра, которая может вызвать возгорание. Очень удобно, что труборез работает без использования электрического тока, это делает эффективным его использование в удаленных местностях, где отсутствует повсеместная электрификация.

Для медных труб используют труборезы двух типов.

  • Стальной телескопический со скобообразным корпусом – с одной стороны данного инструмента установлен режущий ролик, а со второй – каретка оси с несколькими направляющими. В момент вращения рукоятки каретка начинает продвигаться и тем самым зажимает трубу. После того как труборез проворачиваться полностью вокруг винтообразной оси, производится надрез, а если в этот момент усилить давление на рукоять, то участок трубы отрезается полностью.
  • С храповым механизмом – чисто визуально такой труборез похож на ножницы, причем одна их часть выполнена в виде С-образной выемки, а другая сторона является режущей. Чтобы произвести надрез трубы, необходимо сомкнуть рукоять.

Труборасширитель

Всем известно, что трубопровод представляет собой разветвленную сеть, которая состоит из труб разного размера, именно поэтому при монтаже системы использование труборасширителя является насущной необходимостью – без него невозможно соединить отдельные элементы при помощи муфт или фитингов. Изделие может быть ручным либо электрическим, первый оптимален для работ небольшого объема, а второй – для установки сложных систем.

Труборасширитель используется для того, чтобы сделать соединение с использованием фитингов максимально удобным. Необходимо иметь в виду, что для отдельных вариантов труб разного диаметра следует использовать отдельный расширитель, однако, необходимости приобретать несколько труборасширителей нет, вполне достаточно создать запас нескольких головок разного размера.

Трубогиб

Как и следует из названия, трубогибы используют для того, чтобы гнуть трубы.

Инструмент может быть механическим или ручным.

  • Механический трубогиб выполнен в виде гидравлического пресса. Такие варианты оптимальны, когда работы производятся в больших объемах, поскольку они обеспечивают более мощное усилие, нежели ручные модели. Составными элементами трубогиба-пресса являются гидравлический цилиндр, рама, насос, ролики для крепления трубы, сменные насадки разных размеров и ручки управления. В целях снижения возможности перегрева вмонтировано особое реле. Такой пресс крепится на твердое основание. Его вес в зависимости от рабочей мощности может варьироваться от 29 до 129 кг. Трубогиб широко используется как в промышленности, так и в быту.
  • А вот для небольших работ годится и ручной инструмент, он позволяет сгибать трубы на 90 градусов. Этот вариант оптимален для работы в стесненных условиях, а также на высоте.

Пресс-клещи

Этот инструмент производится из стали, он используется для зажима пресс-фитингов. Принцип действия тут прост: контур зажимает фитинг, а прочие зоны образуют углубления. При покупке этого инструмента очень важно заострить внимание на маркировке, которая служит доказательством соответствия действующим системам качества. Кстати, изделие может иметь различные профили обжима, однако, это никоим образом не влияет на прочность и надежность фиксации. Кроме того, для работы с трубами всех типов из меди потребуется хомут, а также паяльник и триммер.

Монтаж

Монтаж трубопроводов из меди производится при помощи специальных соединений – фитингов либо с применением сварки. Через прессовые либо разборные фитинги трубы прочно стыкуются с элементами отопительной системы, однако, чаще всего используют сварочные работы. При монтаже отожженных медных труб в тех местах, где это необходимо, они могут гнуться для того, чтобы общее количество соединений и стыков уменьшилось. Для этого используется трубогиб, благодаря которому можно получить необходимый уклон без ущерба для общей проходимости системы.

Имейте в виду, что руками трубы не гнутся, невзирая на то, что материал мягкий и пластичный, использование собственной физической силы приводит к тому, что трубы изгибаются, а вместе с этим сокращается рабочий просвет. Именно поэтому такой метод не стоит использовать, даже если вальцовка проводится физически крепким мужчиной.

Монтаж обжимных фитингов не требует особенного оборудования: труба попросту вставляется в паз до полного упора, а после этого крепко прикручивается гайкой, сам материал при этом следует прижимать к корпусу фитинга. Для того чтобы добиться максимального прилегания и полной герметизации, необходимо использовать два ключа. Вот и все оборудование, которое вам понадобится. Однако не следует забывать о специфике обжимных креплений, которая предполагает полный контроль герметичности – такие системы периодически начинают «капать», именно поэтому стыки не следует замуровывать, доступ к трубам должен быть открыт.

Прессовые фитинги устанавливают при помощи специальных пресс-машин, это довольно дорогой вариант монтажа, однако и соединение получается прочным и надежным, но неразъемным. Специалисты отмечают, что наиболее универсальным способом монтажа медных трубопроводов считается капиллярная пайка, этот способ позволяет соединить между собой отрезки труб одинакового диаметра. Для этого на одном из концов производится развальцовка, то есть его диаметр немного увеличивают, это позволяет вставить одну трубу в другую.

Место стыка зачищают специальной губкой или металлической щеткой, а затем соединенные поверхности покрывают флюсом – это особый состав, который обеспечивает максимальную адгезию металла с припоем. Трубы, обработанные таким образом, последовательно вставляют друг в друга так, чтобы просвет между ними не превышал доли миллиметра. Далее припой прогревают сварной горелкой, а когда материал достигает температуры плавления, расплавленным составом заливают все возникшие щели.

После того как шов будет заполнен, его необходимо остудить, для этого можно опустить место стыка в воду, а можно просто оставить на открытом воздухе. В общем и целом этот процесс, как и ремонт, довольно прост, однако, он требует аккуратности, тщательности и соблюдения правил техники безопасности. Медные трубы отличаются эстетичным внешним видом, но иногда пользователи красят такие изделия для того, чтобы трубопровод соответствовал общей концепции интерьера.

Очень важно, чтобы краска, которую используют для этого, отвечала следующим условиям:

  • покрытие не должно менять цвет под воздействием высокой температуры;
  • краска должна надежно защищать от любых типов внешних воздействий;
  • недопустимо даже минимальное отслаивание.

Желательно перед нанесением краски покрыть трубы грунтовкой, специалисты рекомендуют использовать свинцово-суриковый состав. Имейте в виду, что краска в медь не впитывается, поэтому нужно очень тщательно разносить ее кисточкой. И даже в этом случае более-менее ровное покрытие может быть достигнуто только после 2-3 слоев. Впрочем, можно использовать и краску из баллончика, она ложится гораздо ровнее.

Ни в коем случае не допустимо использование медных красок для покрытия медных изделий: они темнеют в условиях высокой температуры, как это бывает в отопительных системах.

О том, как соединить медные трубы своими руками, смотрите в следующем видео.

Медные трубы и фитинги – обзор марок, видов, технических характеристик

Фитинги для медных труб под обжим среди широкого разнообразия материалов и деталей для трубопровода, множество обладает исключительными качествами, которые не могут быть заменены каким-либо другом материалом. Несмотря на популярность изделий из пластика, обжимные фитинги для медных труб используются и по сегодняшний день в разных отраслях. Это происходит благодаря особенностям материала и уже проверенным технологиям его использования.

Характеристики изделий из меди

Медные трубы и фитинги для водопровода обладают множеством качеств, которые делают их наиболее оптимальным решением для разработки систем водопровода. Высокая стоимость материала со временем окупается, благодаря таким качествам как:

– пластичность, даже при низких температурах;

– низкий коэффициент температурного расширения;

– антикоррозийные и антибактериальные свойства;

– разнообразие форм и размеров;

– кислородопроницаемость;

– стойкость перед агрессивным воздействием окружающей среды, в том числе прямых солнечных лучей;

– безопасность и долговечность.

Фото 1. Медные трубы

Виды и классификации медных труб

Среди широкого разнообразия медных изделий для водопровода необходимо сориентироваться в методе производства.

Неотожженные трубы из меди изготавливаются из чистого металла, используется при этом метод штамповки или проката. Разрывная прочность имеет показатель 450 МПа, что может характеризоваться как хороший показатель. Однако пластичность у металла невысокая, поэтому используются такие изделия достаточно ограниченно.

Отожженные изделия отличаются высокой пластичностью, хоть и теряют некоторые показатели в прочности. Это происходит благодаря особому методу изготовления, при котором изделие сначала нагревают до температуры 700°С, а после медленно охлаждают. Фитинги для медных труб под пайку, изготовленные этим методом, мягкие и податливые, что существенно упрощает их монтаж.

Фото 2. Фитинги для медных труб

Кроме того, стоит обратить внимание на множество маркировок и типоразмеров медных изделий.

При выборе, большое значение уделяют типоразмеру по внешнему диаметру, где значение варьируется от 12 до 267 мм, а так же толщине стенки от 0,6 до 3 мм. Для разных сфер используются свои подходящие параметры изделий.

Что же касается маркировок, то медные изделия различаются по размерам, а так же по степени твердости, механическим свойствам и особенностям использования.

Таким образом, существует несколько маркировок:

M и W обозначают мягкие детали, в устаревшем варианте они известны под маркировками r и F22. Трубы из мягкого материалы способны увеличиваться в диаметре на 25%, при этом дефектов в виде трещин или разрывов не возникает. Пластичные, гибкие изделия пригодны для холодного монтажа без применения фитингов. Применяется в обустройстве отопительной системы, в том числе пола, а так же в системе водоснабжения.

П и НН, в старом варианте z, обозначают полутвердый материал. Изделия без трещин могут увеличиваться в диаметре до 15%, однако, из-за меньшей мягкости и пластичности, для монтажа без фитингов требуется нагрев, а для гибки, требуется трубогиб.

Т и Н обозначает твердый материал, так же как и старое обозначение z6 и F30. Трубы из твердого материала могут увеличиваться в диаметре только при нагреве, а сгибаться посредством трубогиба. Твердые и полутвердые марки труб применяются в тех системах, где осуществляются серьезные нагрузки, а так же незначительное количество смены направления и поворотов.

Некоторые изделия из меди, которые используются в трубопроводах, требует повышенной механической прочности, поэтому производители предлагают трубы с дополнительными элементами:

– изоляция полиэтиленовой тонкостенной оболочкой, толщиной от 2 до 2,5 мм, применима для труб с диаметром 12-54 мм. Оболочка помогает уменьшить потери тепла, и предотвращает появление конденсата на трубах с холодной водой.

– защитная изоляция, толщина которой варьируется от 2,5 до 3 мм. Оболочка с внутренней стороны из полиэтилена обладает продольными зубчиками, которые создают воздушные каналы, благодаря которым увеличивается теплоизоляция и становится возможным тепловое расширение трубы при скачках температур.

– оболочка из вспененных материалов: синтетический каучук, пенополиэтилен, мягкий пенополиуретан и прочие. Возможная ширина слоя > 30мм. Служит теплоизолятором для систем горячего водоснабжения.

Фото 3. Маркировка медных труб

Виды фитингов для медных труб

Фото 4. Виды фитингов и труб для водопровода

Фитинги для медных труб различаются в основном по составу и параметрам эксплуатации, но выполняют одну и ту же функцию: надежное соединение труб в водных и газовых системах.

фитинги для пайки медных труб. При соединении медной трубы с фитингом, свободное пространство заполняется флюсом и припоем, после чего они происходит процесс пайки. Этот тип соединения считается самым прочным и надежным.

резьбовые фитинги. Применимы для случаев, когда собранную систему необходимо будет разбирать в будущем. Соединение труб с фитингом происходит за счет резьбы. Менее надежное соединение, поэтому используется в легкодоступных системах.

фитинги обжимные. Известны так же как компрессионные или цанговые. Такой способ соединения исключает использование открытого огня и предполагает прочный монтаж гаечным ключом. Представляет собой обжимное кольцо и уплотняющие прокладки. Фитинги с таким способом соединения изготавливают из разных материалов, наиболее удобным и дешевым является латунь.

пресс фитинги под медную трубу. Соединение происходит за счет обжима клещами края фитинга по трубе, в результате стыки полностью скрываются. Способ позволяет получить надежный и герметичный результат.

самофиксирующиеся фитинги/ пуш фитинги. Так же относятся к обжимному типу соединения, однако инструментов для этого никаких не требуется, труба вводится в фитинг. Наличие резьбы позволяет использовать фитинги несколько раз, но герметичность и прочность системы необходимо отслеживать.

Важно верно определиться с выбором и монтировать ту систему водоснабжения, которая будет исправно выполнять свои функции долго и без потери качества. Изделия из меди, в данном случае трубы и фитинги, это долговечные и надежные материалы для обустройства систем водоснабжения и отопления, поэтому они так часто применяются в различных отраслях.

Фото 5. Пайка фитингов

Видео: Пайка медных труб

Медные трубы — украшение стильного интерьера – Статьи – Атмосфера стиля

Обычные водопроводные трубы могут стать дизайнерской изюминкой вашего дома

Казалось бы, водопроводные медные трубы. Неказистые, слишком прямолинейные и с промышленным, мужским характером. Но если к ним отнестись с нежностью и по-дизайнерски, то из них может получиться очень современный, стильный и даже утонченный элемент декора. В общем, это тот самый случай, когда ловкость рук и немного фантазии превращают обычную железку в произведение домашнего искусства. Ловите идеи!

Медные трубы в интерьере дома

Вот они — обычные медные трубы, которые мы при ремонте или строительстве дома старательно прячем от глаз вглубь стен или пола. Но лишь несколько несложных действий, и трубы превращаются в…





Наружные медные трубы можно не только не прятать, но и с гордостью представлять в своем интерьере! Выглядят они стильно и брутально, а еще они могут выполнять практическую функцию.





Водяные медные трубы на черной стене смотрятся просто, но в то же время шикарно. Своей чопорностью они придают интерьеру особый шарм, только представьте, как они будут выглядеть в стиле лофт!

Правда же, здорово?! Как вы поняли, медные трубы — универсальный и несложный материал для изготовления изысканных домашних вещей. Они выглядят просто и индустриально, задавая интерьеру особый стиль. Дизайнеры сооружают из них столы, стулья, кровати, книжные полки и… Да все, что угодно! Такой декор в интерьере удивит абсолютно всех гостей.

А почему бы и нам вместе с вами не смастерить из медных труб полку-держатель для вина? Толщину труб, размеры будущего держателя, количество бутылок, которые вы предполагаете на нем хранить, вы определите сами. А мы лишь приблизим к вам детальную сборку этой конструкции.











Красиво, винтажно, надежно и удобно. Вдохновились? Тогда принимайтесь за дело — у вас все получится!

Замена медной трубы на PEX: простое обновление сантехники

Крупные проекты реконструкции часто включают вскрытие стен, полов и потолков, и это хорошее время, чтобы осмотреть старые водопроводные трубы и при необходимости заменить их. Трубы водоснабжения особенно важны для проверки, так как они переносят воду под давлением, и последствия крупной утечки в водопроводе могут быть разрушительными. Замена старых водопроводных труб – очень распространенный проект, и рано или поздно это потребуется сделать во всех домах.

В свое время замена водопроводных труб обычно означала установку новых медных труб, соединенных паяными потом фитингами, для сборки которых требовался факел и значительные навыки. Медь была предпочтительной водопроводной трубой с 1950-х по 2000 год и широко использовалась как в новом строительстве, так и для замены оцинкованных стальных водопроводных труб, которые были стандартом до 1950-х годов. Но использование меди постепенно исчезло из-за появления водопроводных труб PEX. PEX изготавливается из сшитого полиэтилена , формы гибких пластиковых трубок со сшитыми молекулами, которые обеспечивают большую долговечность и прочность.

Хотя медные трубы и фитинги по-прежнему широко распространены, многие профессиональные сантехники теперь используют гибкий PEX для всех новых конструкций, а также при ремонте и расширении существующих медных систем. PEX особенно удобен для домашних мастеров, которые считают, что различные методы выполнения соединений намного проще, чем пайка медных фитингов с помощью горелки. Трубки PEX обычно соединяются с помощью соединителей с обжимным кольцом, для чего требуется недорогой специальный инструмент, известный как обжимной пресс; или с разъемами push-fit, такими как популярные фитинги SharkBite.Оба метода можно использовать для присоединения новых трубок из полиэтиленгликоля к существующим трубам, но, поскольку для вставных соединений не требуются специальные инструменты, они являются фаворитом среди домашних мастеров.

Смотреть сейчас: Как заменить медную трубу на PEX

Уровни замены труб

Если во время ремонта вы столкнетесь с корродированными или протекающими медными трубами, у вас есть несколько вариантов самостоятельного ремонта.

  1. Повторная трубка. Если не считать затрат, лучшим долгосрочным решением будет перепрофилировать весь дом, заменив медные трубы на PEX.Это включает в себя отключение и обход всей вашей существующей меди и запуск новых линий PEX по всему дому. Вы можете либо следовать текущему шаблону, либо начать заново с системой коллекторно-разветвлений PEX.
  2. Точечное исправление. Когда вы обнаружите протекающие медные трубы, вы можете воспользоваться минимальным подходом, вырезав плохой участок и заменив его полиэтиленом. Часто можно обойтись установкой только одного разъема с плотной посадкой в ​​этой области.
  3. Заменить видимые пробеги. В качестве компромисса между полной заменой труб во всем доме и небольшими участками, вы можете заменить большие участки (10 футов или более) открытой медной трубы на полиэтилен PEX, разветвляясь там, где это необходимо.

Замена видимых участков – это решение, которое выбирают многие домашние мастера, потому что этот метод не так амбициозен и не так дорог, как переналадка всего дома. Хотя это может показаться сложным, на самом деле этот вариант не намного сложнее, чем вариант точечного исправления.

Определение плохой медной трубы

Правильно проложенные медные трубы имеют очень долгий срок службы (50 лет и более), но со временем они выходят из строя.Срок службы оригинальных медных труб приближается к концу, но не всегда легко распознать, когда они просят о замене. Когда медные трубы только начинают разъедать, утечки не всегда возникают и становятся очевидными, но есть первые признаки, которые вы можете найти.

  • Вы чувствуете запах. Со временем вы начинаете замечать несвежий, затхлый запах, который вы не можете точно определить. Еще больше сбивает с толку, если запах находится в прачечной, ванной или детской комнате, потому что вы, естественно, думаете, что запах имеет отношение к комнате.Но запах больше похож на застойную воду из пруда, и он сохраняется.
  • Вы видите доказательства. На потолке или стенах могут образовываться широкие выпуклости. Это происходит из-за точечных протечек в меди, которые медленно капают на гипсокартон, вызывая его расширение.
  • Вы видите это : Если вы откроете стену или потолок с какой-либо целью, например, для добавления изоляции, вы можете заметить, что медные трубы в стене или полости пола стали зелеными, покрытыми коркой и корродированными. Такие трубы могут даже иметь протечки через мелкие отверстия, из которых начинает сочиться вода, но так медленно, что капание еще не заметно.

Любой или все эти признаки означают, что ваша медная труба выходит из строя.

Ли Валлендер

Как резать и паять медную трубу

Советы специалиста по самостоятельной резке, соединению и пайке медных водопроводных труб

Медь является стандартом для трубопроводов водоснабжения в большинстве регионов. Хотя резка и соединение сплошных медных труб и трубок может показаться задачей, выходящей за рамки ваших навыков самостоятельного изготовления, вы можете быть удивлены тем, насколько выполнимы эти работы, особенно после небольшой практики.

Из этой статьи вы узнаете, как резать и паять медные трубы. Для защиты медных труб и фитингов (их постоянной пайки) требуется пропановая горелка и припой для труб, не содержащий свинца. 1125089601 / Shutterstock.com При измерении длины медной трубы обязательно учитывайте деталь, которая входит в фитинг. Перед пайкой просушите детали. TFoxFoto / Shutterstock.com

1. Отрежьте медную трубу до длины

Первым шагом в создании сантехнической сборки из медных труб и фитингов является измерение необходимой длины трубы.При измерении убедитесь, что длина достаточна для того, чтобы полностью войти в колена, соединители, тройники и другие фитинги.

Запланируйте работу секциями, отмеряя и отрезая необходимые отрезки трубы, и соединяя их вместе, чтобы убедиться, что они подходят друг другу.
Самый простой способ разрезать медную трубу – это использовать приспособление для резки труб, предназначенное для этой работы. Существует несколько типов, но все они включают в себя зажим резака на трубе и постепенное поворачивание ручки так, чтобы режущее колесо инструмента вонзилось в медь, когда вы вращаете резак вокруг трубы.Затягивайте резак после каждого оборота, пока труба не разойдется. Используйте резак для чистых разрезов. Постепенно затягивайте ручку, поворачивая резак вокруг медной трубы. Константин Панкин / Shutterstock.com

После обрезки трубы удалите все заусенцы с помощью круглого напильника или выдвижной развертки, установленной на резак для труб. Используйте тонкую наждачную бумагу, наждачную шкурку или стальную мочалку, чтобы разгладить и слегка придать шероховатость примерно на дюйм на конце трубы, пока он не станет блестящим.

Также слегка очистите и протрите внутреннюю часть фитинга от конца до плеча, используя наждачную шкурку или стальную мочалку.Проволочная щетка для труб облегчает эту очистку – мы рекомендуем одну из них, если вы собираетесь выполнять много соединений.

2. Нанесите флюс для пайки

Нанесите флюс на внутреннюю часть фитинга и внешнюю часть трубы.

Используя небольшую жесткую кисть, нанесите паяльный флюс на внутреннюю часть фитинга и вокруг внешнего конца трубы, где они будут соединяться. Надевайте перчатки, чтобы флюс не попал на руки – он может вызвать раздражение.

Установите фитинг на конец трубы и поверните две части вперед и назад, чтобы равномерно распределить флюс.Затем правильно установите фитинг. Продолжайте выполнять другие соединения, пока не закончите раздел и не будете готовы к пайке.

3. Зажгите паяльник.

Зажгите паяльник.


Включите регулирующий клапан газовой горелки, а затем зажгите конец сопла спичкой или ударником. Будь осторожен! Если он не загорается сразу, выключите его и дайте воздуху очиститься, прежде чем повторить попытку. Не направляйте пламя на легковоспламеняющиеся предметы! При необходимости закройте окружающие легковоспламеняющиеся предметы (например, карнизы) пламегасителем.Отрегулируйте пламя, чтобы оно было устойчивым и сильным.

4. Нагрейте медный фитинг.

Сначала нагрейте нижнюю часть фитинга. Нагрейте всю трубу. Соединение достаточно горячее, и при контакте с ним припой плавится. Проверьте температуру, время от времени прикасаясь к соединению бессвинцовым припоем, пока вы нагреваете фитинг. Как только проволока расплавляется, соединение готово к пайке.

Нагрейте арматуру пропановой горелкой. Проверьте это, прикоснувшись к стыку между трубой и фитингом бессвинцовым припоем – когда он плавится, припаяйте соединение.Stuart.Ford / Shutterstock.com

5. Нанесите припой

Когда вы касаетесь бессвинцовой припойной проволокой края фитинга, капиллярное действие должно втягивать расплавленный припой между фитингом и трубой. Если этого не произошло, нагрейте фитинг еще немного. Продолжайте нагревать, пока линия расплавленного припоя не покажется вокруг фитинга. Затем расположите сопло горелки примерно в 4 дюймах от фитинга и перемещайте пламя вперед и назад по фитингу, чтобы равномерно распределить тепло. Важно, чтобы фитинг был горячим, но не слишком горячим, иначе флюс сгорит и просто исчезнет.Прикоснитесь припоем к стыку и наблюдайте, как капиллярный эффект равномерно растягивает его по всему месту соединения. Равномерно нагрейте фитинг – по всей длине трубы. TFoxFoto / Shutterstock.com

Через несколько секунд, когда припой остынет, вытрите излишки флюса влажной тряпкой. Не трогайте трубу рукой – она ​​будет очень горячей! Подождите час или два, чтобы припой полностью затвердел, прежде чем нарушать соединения.

Как установить муфту

Чтобы установить муфту для медной трубы, начните с припаивания охватываемого плеча к одной трубе, как описано выше.Затем наденьте гайку на примыкающую трубу и припаяйте охватывающий буртик к концу трубы. Дайте трубам остыть. Затем соедините охватываемую и охватывающую части вместе, наденьте гайку на охватывающий заплечик и скрутите соединение. Используйте два гаечных ключа, чтобы затянуть соединение: один держит заплечик с наружной резьбой, а другой поворачивает гайку.

Муфта обеспечивает соединение, которое можно разобрать.

Видео: Как правильно припаять медную трубу

Вот отличное видео, созданное Хулио Калуори из GOT2LEARN, в котором подробно показано, как паять медную трубу, включая инструменты и материалы, необходимые для правильного выполнения работы :

Рекомендуемый ресурс: Найдите предварительно проверенного местного специалиста по сантехнике

Позвоните, чтобы получить бесплатные оценки от местных профессионалов прямо сейчас:
1-866-342-3263

Пайка медных труб – DIY

Сантехника вашей ванной комнаты с помощью линий водоснабжения из PEX-AL-PEX, подходящих для самостоятельного изготовления (см. Упрощенный монтаж сантехники с помощью труб из PEX), дает множество преимуществ.Хотя вы можете купить фитинги для создания беспаечных соединений между старыми медными трубами и новым PEX, вы также можете припаять переходные фитинги, чтобы заполнить зазор между медью и PEX при замене водостоков и туалетов. Возможно, вы даже захотите полностью отказаться от медных труб, чтобы снизить затраты. Вне зависимости от вашей ситуации научиться пайке медных труб на удивление легко.

Пайка (также называемая «запотеванием») – это процесс, при котором используется расплавленный металл для соединения медных водопроводных труб с помощью прочного, долговечного и водонепроницаемого соединения.Первоначально припой для сантехников был сделан из свинца, но, поскольку теперь известно, что свинец токсичен, припой теперь в основном изготавливают из олова. Но независимо от того, из какого металла он сделан, процесс пайки включает одни и те же три этапа: очистить и нагреть металл, добавить припой и дать стыку остыть и затвердеть.

Все хорошие паяные соединения начинаются с ярко отполированных сухих медных труб, потому что расплавленный припой лучше всего проникает в поры чистой меди. И внутренняя, и внешняя стороны каждого соединения, а также сам припой перед сборкой должны блестеть.Используйте наждачную бумагу с зернистостью 120 или наждачную шкурку, чтобы отполировать все внешние поверхности сантехнических соединений, и используйте проволочную щетку, созданную специально для этой работы, для очистки внутренних поверхностей. Перед сборкой соединений перед пайкой нанесите на обе половины каждого соединения флюс – вазелиноподобное вещество, которое помогает припою течь и соединяется с медными трубами.

Теперь соберите соединение, наденьте защитные очки и зажгите ручную пропановую горелку. Нагрейте место соединения кончиком пламени, пока сама медь не станет достаточно горячей, чтобы расплавить припой при соприкосновении с трубой.Очень важно, чтобы припой плавился от тепла трубы, а не от пламени. Вы знаете, что выпаяли хорошо спаянное соединение, когда видите серебряную полоску припоя, которая сама по себе течет по всему трубному соединению. Паяное соединение не требует большого количества расплавленного металла, поэтому наносите его с легкостью. Если припой плавится и прилипает к трубе каплями, значит, труба недостаточно горячая. Если вы хотите, чтобы стыки выглядели чистыми, протрите стык влажной тряпкой, чтобы удалить излишки припоя, когда он еще расплавлен.


Единственное, что может доставить вам неприятности, – это вода внутри трубы. Даже одна-две капли могут помешать трубе нагреться настолько, чтобы расплавить припой для соединения. Есть еще один вариант, если вы добавляете трубопровод к существующей сети, в которой есть вода, которую нельзя сливать. Не бойтесь просверлить отверстие диаметром в одну восьмую дюйма в низком месте поблизости, чтобы вся вода могла вытечь. Вы можете легко залатать трубу позже каплей припоя после того, как закончите соединение.

Паяльные инструменты

Труборез и мини-резак для труб: Эти инструменты за 30 долларов делают резку медных труб легкой, чистой и быстрой. Используйте минорез в местах, слишком тесных для полноразмерного инструмента.

Пропановая горелка: Многоцелевой инструмент, экономичный в эксплуатации; идеально подходит для пайки медных водопроводных труб.

Наждачная ткань и щетки для очистки: Идеальная пара для очистки внутренней и внешней поверхностей соединений медных труб.

Кисть для флюса и флюса: Химически очищает медь для достижения наилучших результатов. Кисть делает нанесение флюса аккуратным и легким.

Дополнительный редактор Стив Максвелл уже более двух десятилетий помогает людям ремонтировать, строить и содержать свои дома. «Самый умелый человек Канады» – отмеченный наградами авторитет в области жилищного строительства и эксперт по деревообработке. Свяжитесь с ним, посетив его веб-сайт и блог , Maxwell’s House. Вы также можете подписаться на него в Twitter , поставить лайк на Facebook и найти его в Google+ .


Первоначально опубликовано: август / сентябрь 2006 г.

Как пропотеть медную трубу (Руководство DIYer’s)

Фото: istockphoto.com

Для домашних мастеров, стремящихся взять на себя водопроводные работы, одним из самых важных навыков, которым нужно овладеть, является обработка медной трубы потом – процесс, обычно называемый пайкой —Для получения герметичных соединений. Работа состоит из двух основных задач: сначала подготовительные работы по очистке труб, а затем процесс нагрева для подачи припоя для герметизации деталей (двух труб или, чаще, трубы и стыка) вместе.Обязательно наденьте тяжелую рубашку с длинными рукавами и перчатки, чтобы защитить себя от возможных капель расплавленного металла. Также имейте в виду, что если ваши трубы еще не обрезаны до нужной длины, вам нужно будет сделать это до того, как вспотеть. Хотя поначалу потеющая медная труба может показаться пугающей, проявив терпение и внимание к деталям, вы скоро станете профессионалом.

Инструменты и материалы

Мы рекомендуем вам изучить трубы на практике. Это стоит того, пока вы не приобретете достаточно уверенности, чтобы заняться водопроводом в своем доме.

Фото: istockphoto.com

ШАГ 1. Проверьте трубу на наличие заусенцев и удалите все, что осталось.

Осмотрите все обрезанные медные трубы изнутри, чтобы убедиться, что заусенец (гребень медных осколков, образовавшийся от пилы в месте разреза) был удален, чтобы обеспечить беспрепятственный поток воды после того, как стыки запотели. Если заусенец остался, выполните следующие действия, чтобы удалить его.

ШАГ 2: Очистите горловину каждой трубы наждачной бумагой.

Очистите как внешнюю, так и внутреннюю часть первого дюйма труб (отрезанные отрезки и / или стыки) наждачной бумагой, которую вы можете найти в домашних магазинах и хозяйственных магазинах, продаваемых вместе с флюсом и припоем.Если под рукой окажется щетка для проволочной арматуры, она быстро очистит внутреннюю часть медной трубы. В противном случае оберните наждачную бумагу вокруг указательного пальца, воткните ее в отверстие трубки и поверните, чтобы очистить.

Очищенная медь будет сиять, как новенькая копейка. После очистки очень важно не прикасаться к медной трубе голыми руками, чтобы натуральные масла и грязь на вашей коже не мешали процессу потоотделения.

Фото: istockphoto.com

ШАГ 3: Нанесите тонкий ровный слой флюса на трубы.

Рабочие перчатки Don утепленные для защиты от кислоты в флюсе. Нанесите тонкий, равномерный слой луженого или водопроводного флюса на только что очищенные участки снаружи и внутри медных труб с помощью кислоты или флюсовой кисти. Удалите излишки флюса чистой тряпкой.

ШАГ 4. Проведите паяльной горелкой над участками трубы, покрытыми флюсом.

Повесьте ткань для защиты от огня на любую поверхность, способную обгореть, в пределах 8 дюймов от рабочей зоны, где вы будете использовать пропановую горелку.Наденьте очки для защиты глаз. Зажгите пропановую горелку и держите ее на расстоянии около 2 дюймов от фитинга. Медленно проведите им по участкам, покрытым флюсом, в течение 10-20 секунд, пока флюс не начнет плавиться, становясь блестящим. Медь скоро потемнеет, и флюс начнет шипеть и / или пузыриться, даже дым. Это означает, что кислота начала действовать. Поверхность станет матовой и потускнеть, образуя склеиваемую поверхность.

ШАГ 5: Соедините трубы и скрутите.

Надев изолирующие перчатки, сдвиньте соединительные детали вместе до полного уплотнения (или до упора).Слегка поверните медные трубы, чтобы флюс равномерно распределился внутри стыка. Удалите излишки флюса чистой тряпкой.

ШАГ 6. Нагрейте трубы в месте их соединения и сделайте шов.

Включите в фонаре слабое пламя «бутон розы». Пламя факела на полной мощности напоминает конус с узким острием – острие нагревает область, к которой прикасается, больше, чем остальную часть медной трубы. А вот пламя из бутона розы обвивает трубку, сразу нагревая всю трубку до температуры потоотделения.Это обеспечивает более чистое и равномерное потоотделение. Используя пламя бутона розы, начните нагревать соединительные трубы в месте стыка.

Фото: istockphoto.com

ШАГ 7. Прикоснитесь припоем к стыку труб и дайте ему расплавиться вокруг шва.

Держите бессвинцовый припой напротив пламени бутона розы под углом 90 градусов к стыковому шву. (Поскольку этилированный припой по-прежнему продается в магазинах, убедитесь, что поставляемые вами материалы действительно не содержат свинца – важный выбор для труб, по которым проходит питьевая вода.)

Теперь прикоснитесь к нагретой трубе припоем. Если труба достаточно горячая, припой расплавится – это называется «растекание припоя». Если труба недостаточно горячая, припой не расплавится и не потечет, поэтому держите его вместе с горелкой, пока припой не расплавится при прикосновении к стыку. Как только температура плавления будет достигнута, припой будет стекать вниз, стекать по шву, герметизировать две трубы вместе и успешно пропотевать стык.

ШАГ 8: Очистить.

Выключите пропановую горелку и положите ее. Примечание: Никогда не оставляйте горелку включенной, когда она не используется, поскольку она может легко упасть и стать причиной серьезной опасности возгорания.) Удалите излишки припоя чистой тряпкой.

Дайте трубе остыть в течение не менее полной минуты перед приложением давления. Вы успешно пропотели свою первую медную трубку – молодец!

Как заменить медные трубы с помощью PEX

Основные проекты реконструкции, как правило, предполагают открытие потолков, полов и стен. Такие проекты предлагают прекрасную возможность осмотреть и заменить любую старую или неисправную сантехнику.

Водопроводные трубы требуют регулярного осмотра, поскольку они переносят огромные объемы воды под экстремальным давлением. Сильный всплеск может быть очень разрушительным. Вам следует вызвать сантехника, чтобы он заменил старые трубы, и это то, что вам нужно будет сделать в определенный момент.

Несколько лет назад водопроводные трубы заменяли новыми медными трубами. Эти трубы соединялись паяными фитингами. Паять их требовалось с помощью пламенной паяльной горелки.Сборка фурнитуры также требовала большого мастерства.

С 1950-х по 2000 год медные трубы были основным типом труб, используемых в сантехнической промышленности. Они широко использовались при строительстве новых и замене старых оцинкованных железных труб. До появления медных труб стандартными трубами были оцинкованные железные трубы.

Однако использование меди в производстве труб в последние два десятилетия постепенно сокращается, в основном в результате производства более надежных труб, известных как трубы PEX.

PEX – это тип полиэтилена, состоящего из молекул, которые сшиты для создания гибких, прочных и долговечных пластиковых трубок.

Хотя медные фитинги и трубы все еще производятся, большинство профессиональных сантехнических компаний предпочитают использовать трубы PEX для новых конструкций, пристройки и ремонта.

PEX также идеально подходит для любителей DIY, поскольку с ним легче работать, чем паять медные трубы и фитинги.Трубки PEX могут быть соединены с помощью соединителей типа обжимное кольцо с помощью обжима.

Их также можно подключать с помощью разъемов push-fit. Оба метода соединения идеально подходят для соединения новых труб из полиэтиленгликоля с существующими медными трубами. Тем не менее, разъемы типа push-fit больше подходят для использования энтузиастами DIY, поскольку для них не требуются какие-либо специальные инструменты.

Вот варианты DIY, которые вы можете попробовать, когда заметите протекающую или корродированную медную трубу во время проекта реконструкции дома:

Точечная фиксация

В случае протечки медных водопроводных труб вы можете выбрать самый простой способ их ремонта, вырезав любой поврежденный участок и заменив его полиэтиленом PEX.Такой минимальный подход потребует только использования разъема типа push-fit для ремонта.

Замена трубопровода

Лучшее решение проблем с водопроводом, связанных со старыми медными трубами, – это заменить их полиэтиленом PEX. Хотя первоначальная стоимость замены трубопровода может быть высокой, это избавит вас от частого ремонта и повреждений.

Замена трубопровода включает в себя обход и отключение всех существующих медных труб и установку новых линий с PEX. Вы можете следовать существующей схеме или разработать новую систему коллектора / ответвления.

Замена видимых пробегов

Хороший компромисс между точечным ремонтом и полной заменой трубопроводов – замена видимых участков. Здесь вы заменяете большие секции труб, по крайней мере, 10-футовые секции медных труб на PEX. При замене вы разветвляете линию подачи по мере необходимости.

Большинство энтузиастов DIY предпочитают заменять видимые участки, поскольку это не так дорого и амбициозно, как замена трубопроводов. Хотя этот подход кажется немного сложным, на самом деле он проще, чем точечное исправление.Вы можете легко заменить видимые участки этими общими расходными материалами:

  • Резак для труб PEX
  • Аппарат для удаления заусенцев (для медных труб)
  • Мини-труборез для медных труб
  • 10-футовые части трубы PEX ½ дюйма
  • Несколько тройников ½ дюйма (вставного типа)
  • Две прямые муфты ½ дюйма (тип с плотной посадкой)

Как определить старые или поврежденные медные трубы

При правильном монтаже медных труб они прослужат не менее 50 лет.Однако в конечном итоге они будут повреждены. Хотя у вас могут быть медные трубы, срок службы которых приближается к концу, довольно сложно заметить, когда они нуждаются в замене.

Когда они только начинают разъедать, признаки утечки еще не будут очевидны. Однако есть некоторые признаки, на которые стоит обратить внимание, например:

Чувствуя запах

Со временем вы можете заметить затхлый, затхлый запах, который не сможете определить должным образом. Вы можете запутаться еще больше, так как можете подумать, что запах исходит из детской комнаты, ванной или прачечной.

Обратите внимание, сохраняется ли запах и пахнет ли прудовой водой.

Увидеть доказательства

Проверьте, нет ли на стенах или потолке широких выпуклостей. Любые выпуклости – признак того, что с медных труб капает вода, из-за чего гипсокартон расширяется.

Видеть это

Открывая потолок или стену по определенной причине, например, добавляя дополнительный слой изоляции, вы можете заметить, что медные трубы в полости пола или стены ржавые, покрытые коркой и зеленые.

В таких трубах уже могут быть протечки через мелкие отверстия, из-за которых вода сочится медленно, но не так легко заметить.

Любой из вышеперечисленных признаков говорит о том, что срок службы медной водопроводной трубы приближается к концу и ее необходимо заменить.

Замена старых медных труб на PEX

Шаг 1. Отключение основного водоснабжения дома

Поскольку водопроводные трубы обычно находятся под чрезмерным давлением, когда по ним течет вода, вам следует начать с отключения основного водоснабжения, прежде чем работать на них.

Несоблюдение этого правила приведет к утечке воды и ее расточительству. К тому же ремонт с включенной водой не получится. После выключения главного клапана в доме слейте воду из всех поврежденных труб, так как в них еще будет вода.

Слить их можно, открыв краны со всех нижних этажей. Это предотвратит беспорядок при резке труб.

Шаг 2: Обрезка старой или поврежденной медной трубы

Затем вам нужно будет разрезать поврежденную медную трубу с обоих концов.Для этого начните с разметки участка трубы, который требует замены.

Не забудьте обрезать трубу на несколько дюймов за корродированным участком с обоих концов. Используйте металлический труборез, чтобы отрезать трубу на участке, который вы отметили для замены. Используйте мини-труборез для резки труб в труднодоступных местах.

Любые вертикальные участки трубы должны иметь опоры. Поддержка их гарантирует, что они не проскользнут в полости стены.

Можно использовать проволоку для поддержки болтающейся части трубы и закрепить ее шпилькой.Вы можете прикрепить медную водопроводную трубу к элементам каркаса с помощью хомута.

Шаг 3: Обрезка ответвлений

Если у удаляемой медной трубы есть ответвления, ведущие к некоторым сантехническим приборам, таким как ванны, душевые, раковины или туалеты, тогда вам следует отрезать сменную трубу из полиэтиленгликоля с помощью резака для труб, чтобы учесть ответвления.

Если ответвления изготовлены из компрессионных фитингов или муфт вместо паяных фитингов, отсоедините их с помощью трубного ключа.

Воспользуйтесь этим шансом, чтобы заменить разветвленные медные линии на новые трубы из полиэтилена. Если вы не хотите их заменять, подключите их к новой секции трубок из полиэтиленгликоля.

Шаг 4: Удаление заусенцев с концов трубы

Вы должны сгладить и очистить обрезанные концы труб, чтобы соединители труб точно прилегали. Используйте устройство для удаления заусенцев с медных труб, чтобы сгладить внешнюю и внутреннюю поверхность обрезанных концов труб.

Разгладьте трубу на несколько дюймов, чтобы полностью удалить коррозию.

Шаг 5: Установка новой трубки из полиэтиленгликоля

Возьмите трубку PEX и измерьте длину, которая может заменить отрезанный участок трубы. Обрежьте трубку и оставьте несколько дополнительных дюймов при обрезке, чтобы дать место для сжатия и расширения.

Затем возьмите прямой соединитель с плотной посадкой и наденьте один из его концов на один конец существующей медной трубы. Убедитесь, что труба полностью входит в соединитель.

Затем возьмите трубку PEX и вставьте один из ее концов в соединитель.Убедитесь, что он полностью вставлен в разъем. Затем повторите этот шаг с другим концом трубы, используя другой соединитель.

При необходимости вы можете установить шаровой кран нового типа с плотной посадкой, а не с резьбовым соединением для труб, для большего удобства, поскольку он позволяет перекрывать подачу воды через установленную на нем линию. Рис……………………………………………………………………………………………………………………………………………………….. ..

Клапан обычно остается открытым и отключается только тогда, когда вы хотите отремонтировать ту же линию в будущем. Однако строительные нормы и правила рекомендуют устанавливать запорные клапаны для воды в легкодоступных местах.Избегайте установки клапанов в полостях стены, которые необходимо закрыть при ремонте.

Шаг 6: Подключение водопроводных труб для сантехники к PEX

В случае, если удаленная секция трубы питает некоторые трубы подачи приспособлений, вам необходимо повторно подключить их к новой секции PEX. Для этого начните с разрезания трубки PEX с помощью резака для трубок.

Затем возьмите тройник и вставьте его в трубку PEX. Подключите два тройника к новой трубке PEX.

Подключите выход третьего тройника к водопроводу, который питает прибор. Вы также можете заменить существующие медные подводящие трубы на PEX.

Внимание! Будьте осторожны с электрическим заземлением

В домах со старыми электрическими приборами они обычно заземляются с помощью металлических труб. При замене существующих металлических труб на новые трубки из полиэтиленгликоля (PEX) путь заземления будет прерван. PEX – это пластик, а пластик не проводит электричество.

Это поможет проверить, остаются ли ваши электрические системы заземленными после замены металлических труб на PEX. В случае потери заземления вызовите местного электрика, чтобы он восстановил заземление.

Обычно это делается с помощью соединительного кабеля для подключения главной панели к соответствующему заземляющему стержню. Затем заземляющий стержень проходит через землю в почву под ней.

Эта проблема возникает редко, когда речь идет о автоматических выключателях, которые были должным образом заземлены во время установки.Однако в некоторых старых системах вместо автоматических выключателей используются предохранители.

Более того, некоторые местные строительные нормы и правила могут требовать, чтобы сантехника была подключена к основной системе заземления в доме.

В таких случаях замена медных труб на PEX может нарушить заземление. Таким образом, обратитесь к местным строительным нормам для получения рекомендаций по заземлению электрических систем при прокладке труб с помощью PEX.

Обратитесь в Сиднейские сантехники по вопросам монтажа труб

Fast Plumbers Sydney имеет команду лицензированных профессиональных техников, которые доступны 24 часа в сутки для всех видов сантехнических работ.Свяжитесь с нами сегодня, чтобы получить бесплатную консультацию или предложение.

Статья по теме: Советы по ремонту протекающей медной водопроводной трубы

Как пропотеть медные трубы и фитинги

В ходе самостоятельного водопровода настанет время, когда вам нужно будет подключить медные водопроводные линии. Вместо того, чтобы вызывать сантехника для работы, возможно, пришло время немного расширить свои навыки слесаря ​​и научиться делать это самому.Это действительно довольно просто, и с правильными инструментами и ноу-хау от местного независимого продавца товаров для дома вы быстро потеете от меди.

Сегодня я покажу вам основной метод пропотевания медных труб. Мы обсудим, как резать медную трубу, поговорим о медных фитингах и о том, как спаять эти компоненты вместе.
Итак, приступим.

Медная труба (или, как ее еще называют, трубки) соединяются между собой медными фитингами. Существует множество фитингов, предназначенных для поворотов и изгибов трубы или для разветвления в различных направлениях.Это лишь некоторые из типов фитингов, которые доступны в размерах ¾ ”и ½”.

Начнем с того, что научимся резать медные трубки. Чтобы отрезать медные трубки, вы можете использовать ножовку или резак для медных труб, разработанный специально для этой задачи. Несмотря на то, что оба варианта позволят сделать удовлетворительный разрез, труборез всегда обеспечивает квадратный разрез и оставляет меньше заусенцев. При использовании трубореза удерживайте медную трубку в тисках или зажиме, стараясь не деформировать медь. Этот труборез использует движение винта для прижатия отрезного круга к трубе при ее вращении.Несколько поворотов – и кусок отрезается. Этот резак предназначен для работы в ограниченных пространствах, где нет места, чтобы раскрутить резак большего размера. И то, и другое – хорошая идея.

После разреза нам нужно удалить заусенцы внутри трубы. Проволочная щетка, разработанная для этой конкретной цели, упрощает работу. Если вы режете медную трубу ножовкой, вы можете использовать полукруглый напильник для выполнения этой задачи, так как ножовка оставляет больше заусенцев, чем резак для труб, как вы можете видеть здесь.

При резке трубы для определенного участка необходимо сделать поправку на то, насколько фитинги увеличивают общую длину участка. Хотя это зависит от фитинга, общее практическое правило – прибавлять примерно полдюйма на каждый фитинг к длине отрезанной трубы.

После того, как вы отрежете медную трубу до нужной длины, очистите конец трубы этой специальной щеткой для чистки. Очистите участок, который будет вставлен в фитинг, пока он не станет ярким со всех сторон. Поворачивайте инструмент вперед и назад, пока труба не станет светлой.Вы также можете использовать наждачную бумагу или стальную мочалку для выполнения этой задачи.

Вы также должны очистить внутреннюю часть всей фурнитуры. Вы можете использовать проволочную щетку, стальную вату или наждачную бумагу. Найдите время, чтобы тщательно их очистить. Мусор или посторонние предметы, оставшиеся в трубе, вызывают плохое уплотнение.

Затем нанесите тонкий слой флюса или паяльной пасты на очищенный конец медной трубки. Используйте кисть для флюса, чтобы распределить флюс. Флюс или паяльная паста обеспечивают прочную связь между медью и припоем и помогают предотвратить окисление меди при нагревании.Также нанесите флюс на внутреннюю часть очищенной арматуры, используя ту же технику. Надевайте медный фитинг на трубу только после того, как он будет тщательно очищен и покрыт паяльной пастой. Когда фитинг прочно встал на место, поверните трубу и фитинг несколько раз, чтобы равномерно распределить флюс.

Пропановая горелка – это инструмент, который мы будем использовать для пропотевания медных труб. Если вы посмотрите на пламя факела, вы заметите светло-голубое, четко очерченное пламя в середине более темного синего пламени.Кончик этого голубого пламени – самая горячая часть пламени. Переместите эту часть пламени вдоль фитинга и трубы, чтобы довести их до температуры пайки. Затем сконцентрируйте тепло в середине фитинга. Голубое пламя должно только касаться арматуры. Вы можете делать оба конца фитинга одновременно, нагревая середину вот так. Вы можете экспериментировать с разными наконечниками на пропановой горелке, пока не найдете ту, которая равномерно распределяет тепло по трубе, которую вы используете.

Не подвергайте тепло непосредственно флюсовому участку и не перегревайте медную трубу. Если вы посмотрите на пламя на стороне трубы, противоположной факелу, вы можете заметить, что появляется зеленое пламя. Это означает, что фитинг готов к пайке. Другой способ определить это – прикоснуться припоем к горячей трубе. Если припой плавится и начинает стекать, значит труба имеет температуру пайки.

Нанесите припой на трубу в месте соединения с фитингом. При правильном выполнении припой легко попадет в фитинг.Продолжайте плавить припой, пока он полностью не появится вокруг фитинга. Старая поговорка: «Если немного – хорошо, то много лучше» здесь не применяется. Избыток припоя может стекать внутрь трубы, вызывая сужение или даже закупорку. После того, как припой расплавится, вытрите излишки магазинным полотенцем и дайте фитингу полностью остыть, прежде чем прикасаться к нему.

Ну вот и все. Теперь вы знаете, как попотеть медь. В следующем сегменте мы научим вас работать с пластиковыми трубами и нажимными фитингами.

Закрыть стенограмму

Медная чашка своими руками из трубы 3/4 дюйма: 13 ступеней (с изображениями)

Введение: Медная чашка своими руками из трубы 3/4 дюйма

Все крутые ребята пьют московских мулов. Традиционно их подают в медных чашках, но они могут быть дорогими. Мы можем сделать наши собственные медные стаканы из медных труб диаметром не более 3/4 дюйма, которые вы можете найти в любом хозяйственном магазине или даже на складах металлолома.

Добавить TipAsk QuestionDownload

Шаг 1: Инструменты и материалы

Этот проект симпатичный просто.Я никогда раньше не паял медь или работал с металлом. Я смог использовать свои 3-ю и 4-ю чашки, которые я приготовил дома. Вот что вам понадобится для начала работы:

  • Пропановая горелка
  • № 5 Флюс
  • Припой (бессвинцовый для медных труб)
  • Ножовка по металлу или Sawzall
  • 2 пары плоскогубцев
  • Молот
  • Большой зажим для шланга
  • Отвертка
  • Ножницы для олова

Также можно было бы иметь настольные тиски и шлифовальный станок, но они не нужны.

Добавить TipAsk QuestionDownload

Шаг 2: Разделите трубу

Начните с разрезания медной трубы посередине ножовкой или пилой. Этот разрез должен быть очень прямым, так что не торопитесь. Я разрезал свою трубку на один отрезок длиной 11 дюймов и два отрезка 4 дюйма.

Добавить TipAsk QuestionDownload

Шаг 3: Раздробите плоскую поверхность

Расколите кусочки плоскогубцами, а затем разотрите их.

ВАЖНАЯ ИНФОРМАЦИЯ: Согните один длинный край 11-дюймовой детали, чтобы защитить губы от порезов.Смотрите мое видео на YouTube для получения дополнительных инструкций.

Добавить TipAsk QuestionDownload

Шаг 4: Оберните форму медью

Найдите какой-нибудь предмет размером с чашку, которым вы можете обернуть медь. Желательно сталь. Я использовал колесо от напольного домкрата. Используйте большой хомут для шланга, чтобы придать меди форму.

Добавьте TipAsk QuestionDownload

Шаг 5: Согните дно

Согните небольшой выступ на дне чашки, чтобы получился красивый шов.

Добавить TipAsk QuestionDownload

Шаг 6: Припаяйте соединение

Не снимая шлангового зажима, припаяйте соединение вместе с горелкой.

Добавить TipAsk QuestionDownload

Шаг 7: Удаление формы

Используйте молоток, чтобы удалить чашку из формы. Должно получиться вот так. Обратите внимание, что верхний край полностью загнут, а нижний край имеет небольшой выступ.

Добавить TipAsk QuestionDownload

Шаг 8: Припаяйте дно вместе

3/4 “труба не открывается достаточно широко, чтобы покрыть все дно.Вам нужно будет спаять шов между двумя частями, чтобы одна из них была достаточно большой, чтобы закрыть отверстие.

АЛЬТЕРНАТИВНО: Вы можете использовать медную трубу диаметром 1 дюйм или найти медный лист. Ни то, ни другое не было доступно в моем районе.

Добавить TipAsk QuestionDownload

Шаг 9: Вырежьте форму дна

Отметьте и отрежьте дно чашки .Я использовал ножницы для резки олова, чтобы отрезать внешнюю часть моей лески, а затем использовал шлифовальный станок, чтобы сформировать идеальный круг. прикрепить дно к ракушке.Смотрите мое видео для получения дополнительных инструкций.

Добавьте TipAsk QuestionDownload

Шаг 11: Сделайте ручку

Я использовал 3-дюймовый кусок трубы, сложенной на себя, в качестве ручки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
