Механизм электрический прямоходный МЭП-3500 Этон
Наименование изделия: механизмы исполнительные электромеханические прямоходные МЭП-3500
Крутящий момент (Н.м): 3500
Рабочий ход механизма, мм: от 2 до 30, с непрерывной регулировкой
Напряжение питания: 230В, 50Гц
Управление механизмом: “Сухой контакт” или открытый коллектор
Потребляемая мощность: не более 30Вт
Условия эксплуатации: температура окружающей среды от -30°С до +50°С, относительная влажность воздуха до 95%
Степень защиты: IP54
Назначение: предназначены для перемещения затворных частей исполнительных звеньев (запорно-регулирующих клапанов и регулирующих гидроэлеваторов) по сигналу управления от управляющего звена. Механизмы могут комплектоваться дополнительными функциями для отслеживания положения затвора исполнительного звена и выдачи дополнительных сигналов при определенном положении затворных частей арматуры.
Гарантия: 48 месяцев
-
- Техническое описание
-
НАЗНАЧЕНИЕ: Электрические механизмы (механизмы исполнительные электромеханические прямоходные, далее – «механизмы») предназначены для перемещения затворных частей исполнительных звеньев (запорно-регулирующих клапанов и регулирующих гидроэлеваторов) по сигналу управления от управляющего звена. Механизмы могут комплектоваться дополнительными функциями для отслеживания положения затвора исполнительного звена и выдачи дополнительных сигналов при определенном положении затворных частей арматуры.
ОПИСАНИЕ: Механизмы сконструированы на базе шагового электродвигателя и имеют следующие преимущества над механизмами, работающими на базе синхронных либо асинхронных электродвигателей:
Предлагаемая конструкция привода в принципе лишена этого недостатка.
1. При работе на упор синхронных или асинхронных электродвигателей момент на валу многократно превышает рабочий, что при аварийных ситуациях, как правило, приводит к выходу из строя механизма либо клапана, тем самым заставляет разработчика усиливать несущие конструкции крепления механизма.
2. Регулировка скорости вращения синхронных и асинхронных электродвигателей значительно затруднена. В предлагаемом механизме изменение скорости вращения электродвигателя и как следствие скорости движения штока может производиться без дополнительных затрат программным путем в блоке управления механизмом. Значение скорости штока выбирается из ряда стандартных скоростей и по желанию заказчика может быть изменено.
3. Регулировка усилия запирания механизмов на базе синхронных и асинхронных электродвигателей производится при помощи механических устройств, что снижает надежность работы механизма и ограничивает диапазон регулирования усилия запирания. В предлагаемом механизме вообще отсутствует механическое устройство по контролю и регулировке усилия запирания. Все это решается за счет свойств двигателя путем подстройки внутри блока управления механизмом и программируемыми параметрами питания двигателя.
youtube.com/embed/aUDfPrYyAQw?rel=0&fs=1&wmode=transparent” frameborder=”0″ allowfullscreen=”” title=”JoomlaWorks AllVideos Player”>
Механизмы имеют питание: ~230 В, 50 Гц; управление: “сухой контакт” (такое управление обеспечивают блоки, имеющие выходы в виде транзисторных ключей или контактов реле).
Токовое дожатие организованно по временному принципу и происходит при срабатыванию механизма на упор по датчику вращения . При остановке двигателя происходит переключение параметров механизма и он отрабатывает программно заданное время (2-3секунды), выраженное в количестве импульсов питания, создавая установленное усилие.
Затормаживание (заклинивание) двигателя от перегрузки при превышении номинального усилия перемещения не является критическим для его работоспособности.
Параметры управления двигателя таких механизмов каждого исполнения программно заданы таким образом, чтобы на клапане развивались соответствующие исполнению механизма усилие и скорость перемещения.
Токовое дожатие обеспечивает клапану номинальное усилие запирания и соответственно требуемую герметичность затвора. Особенно эффективно применение таких клапанов в закрытых схемах горячего водоснабжения. Благодаря им можно снизить тепловые нагрузки на теплообменник при отсутствии разбора горячей воды в системе водоснабжения.КОНСТРУКЦИЯ: Механизм представляет собой одноступенчатый цилиндрический редуктор со стальной зубчатой парой. На выходном валу колеса редуктора установлена винтовая передача, преобразующая вращательное движение колеса в поступательное движение выходного органа механизма. Шестерня редуктора установлена непосредственно на выходном валу двигателя. Питание двигателя осуществляется от платы модуля питания механизма. Переключение параметров питания двигателя при его останове (проскальзывании от нагрузки) осуществляется по датчику вращения.
Скорость перемещения выходного органа механизма имеет четыре значения: 15; 20; 25 и 30мм/мин , которая настраивается программно и выбирается потребителем в при установке на арматуру Присоединение на арматуру – фланцевое диаметр фланца 35мм. Присоединительные размеры в соответствии с рисунком 1. Возможно выполнение других присоединительных и установочных размеров или других типов присоединений по чертежам заказчика.
Механизмы выпускаются с шаговыми двигателями и с усилием на штоке 3500Н. Максимальный условный ход механизмов составляет 30мм и имеет непрерывную настройку по положению в сторону уменьшения посредством регулировочных упорных гаек настройки хода, что позволяет использовать механизмы с арматурой любого нестандартного хода до 30мм.
Возможна поставка механизмов с дополнительными функциями, позволяющими отслеживать положение выходного органа механизма по ходу, а соответственно и положение затвора арматуры и производить изменение положения затвора через ПК и другими внешними системами через интерфейс связи RS485.ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Основные технические характеристики механизмов приведены в таблицах 10 и 11.
Таблица 10. Основные технические характеристики механизмов. Механические: Тип исполнительного механизма Прямоходный с постоянной скоростью Усилие отключения, H 3500 Скорость перестановки, мм/мин Переключаемая, 20;16;13;4 Рабочий ход механизма, мм От 2 до 30 с непрерывной регулировкой Степень защиты IP 54 Масса не более, кг 4,2 Габаритные, установочные и присоединительные размеры Согласно рисунка 1 Условия эксплуатации: Температура окружающей среды от минус 30°С до плюс 50°С, относительная влажность воздуха до 95% Срок службы 15 лет Электрические: Номинальное напряжение питания, В ˜230В, 50Гц (постоянно включено) Управление механизмом “Сухой контакт” или открытый коллектор Потребляемая мощность не более 30Вт Рабочий режим S1, Режим работы S4 повторно-кратковременный реверсивный с частыми пусками ПВ40 при максимальной нагрузке по ГОСТ 183. Частота включений не более 1200 в час. Подключение механизма Клеммные зажимы 1,5мм2, кабельные вводы для кабеля с диаметром от 4 до 10мм Класс защиты от поражения электрическим током 1 Наличие в механизмах МЭП-3500 дополнительных функций приведено в таблице 11.
Таблица 11. Дополнительные функции механизмов. Исполнение механизма Наличие дополнительных функций Интерфейс для внешней связи RS485 Датчик положения выходного органа(токовый выход 4-20мА) Релейные выходы включателей по положению Основное – 00 — — — 01 + + 02 + + + Примечание “–” – функция отсутствует; “+” – фунцкция присутствует Интерфейс для внешней связи позволяет производить подключение исполнительного механизма к ПК и другим внешним системам для оперативного вмешательства в его управление с целью перестановки затвора арматуры.
Управление механизмом производится с помощью программного обеспечения «Программа управления МЭП». Данное ПО позволяет производить перенастройку параметров механизма и редактировать моменты включения релейных выходов включателей по положению (REL1;2 и 3 Рисунок 1).
Датчик положения выходного органа (токовый выход 4-20мА) позволяет с помощью подключения внешних приборов наглядно отображать информацию о нахождении затвора арматуры относительно закрытого состояния в процентном соотношении хода затвора арматуры.
Релейные выходы включателей по положению (REL1;2 и 3 Рис.2, или РВВП) позволяют управлять состоянием внешних устройств (включено или выключено) в зависимости от положения затвора арматуры, и производить изменение своего состояния до 2х раз за ход. Диапазон включенного состояния устанавливается с помощью ПО в процентном отношении от условного хода механизма.Релейные выходы могут иметь три режима настройки:
1 – выключено;
2 – включено на срабатывание по токовому выходу;
3 – включено на срабатывание по токовому входу.
При настройке реле на включение по токовому выходу – реле срабатывает по положению выходного органа механизма, заданному в процентном отношении ко всему ходу, исполняя роль выключателей сигнализации положения.
Рисунок 1. Габаритные, установочные и присоединительные размеры механизма.
Электрические присоединения механизма показаны на рисунке 2.
Рисунок 2. Расположение органов управления и индикации, а также клемм подключений на модуле привода механизма.
Позиционные обозначения приведенные на рисунке2 имеют следующее назначение:
1 – индикатор наличия напряжения питания ~230В на модуле привода «желтый»
2 – индикатор наличия перемещения выходного штока механизма на открытие «красный». При выполнении команды на открытие светится постоянно, при останове двигателя в конце хода механизма – мигает .
3 – индикатор наличия перемещения выходного штока механизма на закрытие «синий». При выполнении команды на закрытие светится постоянно, при останове двигателя в конце хода механизма – мигает .
4 – Кнопка «Калибр» – кнопка калибровки значения токового выхода 4-20 мА при настройке датчика положения при перестройке хода штока исполнительного механизма в соответствии с условным ходом арматуры.
5 – Кнопка «Откр.» – кнопка ручного включения перемещения штока механизма на открытие.
6 – Кнопка «Закр.» – кнопка ручного включения перемещения штока механизма на закрытие.
7а и 7б – переключатели «Скорость перемещения штока» – для выбора скорости перемещения штока.
7в и 7г – переключатель «Токовое дожатие» – для включения режимов токового дожатия при работе механизма на упор вверх и вниз по ходу.

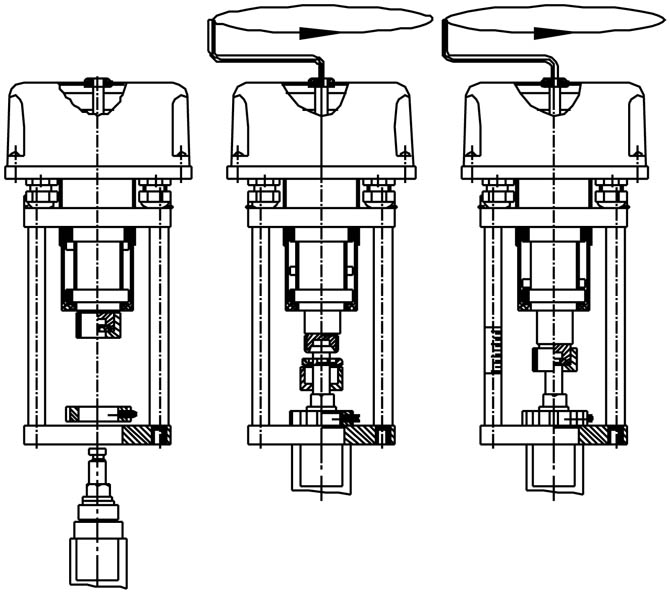

Порядок установки механизма на арматуру приведен на рисунке 3.Рисунок 3. Порядок установки механизма на арматуру.
Структура условного обозначения механизмов приведена на рисунке 4.Рисунок 4. Структурная схема условного обозначение механизма.
- Документация
Паспорта и руководства по эксплуатации:
Механизм электромеханический прямоходный МЭП-3500:
Паспорт на привод МЭП-3500
Руководство по эксплуатации на привод МЭП-3500
Программы по настройке и управлению оборудованием.
Программа удалённого администрирования МЭП-3500:
ПО МЭП-3500
Частота включений не более 1200 в час.
Управление механизмом производится с помощью программного обеспечения «Программа управления МЭП». Данное ПО позволяет производить перенастройку параметров механизма и редактировать моменты включения релейных выходов включателей по положению (REL1;2 и 3 Рисунок 1).
При выполнении команды на закрытие светится постоянно, при останове двигателя в конце хода механизма – мигает .
Механизм электрический прямоходный МЭП
В корзину
- Описание и характеристики
- Отзывы(0)
- Инструкция
Механизм исполнительный прямоходный МЭП используется в автоматизированных системах для передвижения рабочих органов устройств по командам, подаваемым приборами регулирования или управления.
Механизм обеспечивает поступательное движение органов, регулирующих технологические процессы.
Механизм прямоходный МЭП разработан для замены электрических исполнительных приводов серий МЭОФ, МЭО, МЭОК и подобных устройств, выпускавшихся ранее.
Модификации
Исполнительные механизмы МЭП выпускаются трёх основных типов 800/30-220, 1600/45-400 и 5000/60-530 цифровые обозначения в названиях которых обозначают: тяговое усилие/максимальное время полного выхода тяги/величину выдвижения тяги. При необходимости, по желанию потребителя, завод-производитель предлагает возможность выпуска механизмов в ином исполнении.
Устройство и работа

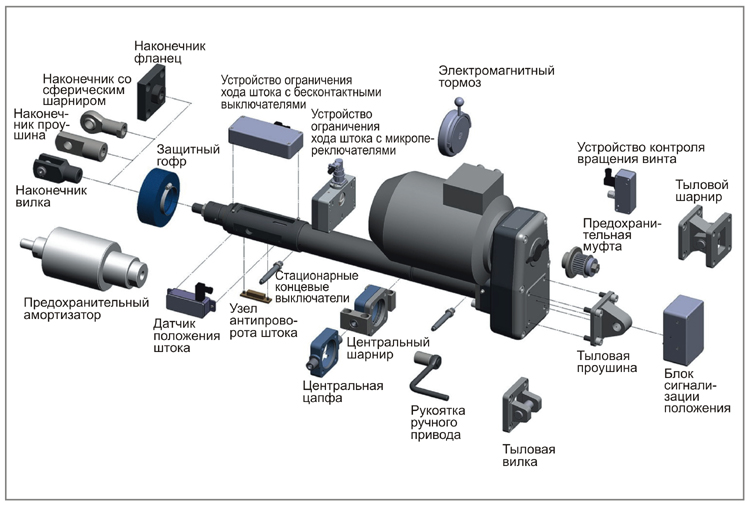

Механизм МЭП представляет собой корпус прибора со смонтированной в нём выдвигающейся тягой, крепёжной штангой и хомутом. Внутри корпуса также располагается электрический двигатель, соединённый с редуктором, управляющие органы устройства и колодка с контактами для подключения узлов прибора. Регулировочные и соединительные узлы закрываются пластиковым кожухом.
Проушина на корпусе и хомут предназначаются для фиксации устройства на регулировочном органе.
Управление механизмом может осуществляться в ручном режиме или с применением автоматического командного комплекса. При этом система устройства надёжно защищена от одновременной подачи двух противоположных по значению сигналов. Положение рабочего органа механизма определяется по положению реостата, предназначенного для обратной связи с управляющей системой.
Обозначение механизма | Номинальная нагрузка / тяговое усилие / на выдвижной тяге, Н | Номинальное значение времени полного хода выдвижной тяги при номинальной нагрузке, с | Номинальное значение полного хода выдвижной тяги, мм | Потребляемая мощность при номинальном питающем напряжении, Вт, не более | Габаритные размеры, мм | Вес, кг |
МЭП-800/30-220 | 800 | 30 | 220 | 60 | 520 x 110 x 200 | 4 |
МЭП-800/55-220 | 800 | 55 | 220 | 60 | ||
МЭП-1600/30-300 | 1600 | 30 | 300 | 80 | 620 x 110 x 250 | 6 |
МЭП-1600/60-300 | 1600 | 60 | 300 | 80 | ||
МЭП-1600/45-400 | 1600 | 45 | 400 | 80 | ||
МЭП-1600/60-400 | 1600 | 60 | 400 | 80 | ||
МЭП-5000/40-400 | 5000 | 40 | 400 | 120 | 780 x 110 x 250 | 8 |
МЭП-5000/60-530 | 5000 | 60 | 530 | 120 | ||
МЭП-5000/110-530 | 5000 | 110 | 530 | 120 |
Примечания
- Скорость перемещения выдвижной тяги не превышает 630 мм/мин.
- По предварительному согласованию возможно изготовление других исполнений МЭП.
Параметр | Норма |
Режим работы механизма | повторно-кратковременный с частыми пусками, реверсивный S4 – по ГОСТ 183-74 |
Максимальная частота включений в час | 630 |
Продолжительность включений, выраженная в процентном соотношении от периодичности включений | до 25% |
При реверсировании интервал времени между включением и выключением на обратное направление должен быть | 50 мс |
Рабочее положение МЭП в пространстве | любое |
Питание | 220 В 50 Гц |
Изменение сопротивления реостата обратной связи при номинальном полном ходе выдвижной тяги | 100 Ом |
Напряжение управляющей цепи | -24 (+4/-2) В |
Ток управляющей цепи | 20 мА |
