Простой чувствительный металлоискатель | Полезное своими руками

Металл под землей и в пресноводных водоемах, в перекрытиях зданий и в толще бетона, поможет обнаружить специализированный электронный прибор — металлоискатель.

Несложную схему по силам собрать своими руками практически любому, кто хоть раз держал в руках паяльник. Вот как она работает:


Рис.1 Структурная схема металлоискателя.


Эталонный генератор ЭГ вырабатывает синусоидальное напряжение частотой 50 кГц. Контурная катушка, определяющая частоту генерации, является датчиком Д прибора. Сигнал синусоидальной формы через разделительный конденсатор Ср поступает на кварцевый фильтр КФ.

Если частота генератора и собственная резонансная частота КФ совпадают, сигнал попадает на пороговое устройство ПУ. Оно регистрирует переменное напряжение на входе, выделяет из него постоянную составляющую и подает ее на стрелочный индикатор И.

Приближение к металлическому предмету вызывает изменение частоты ЭГ. Поскольку она теперь отличается от резонансной частоты КФ, напряжение на входе ПУ уменьшается, и стрелка отклоняется к началу шкалы на угол, пропорциональный габаритам предмета и обратно пропорционально расстоянию до него.

У нашего металлоискателя есть особенность – пороговое устройство, благодаря которому чувствительность схемы резко повышается. Вот как оно действует.


Рис.2 Форма сигнала на входе и выходе порогового устройства.


Синусоидальный сигнал, поступающий на вход ПУ, ограничивается снизу (рис. 2), и на индикаторе появляются импульсы напряжения:

Ин = Ио – Ип ,

где Ио—уровень входного сигнала в состоянии покоя, Ип — задаваемое напряжение порога.

Чувствительность прибора выражается отношением:

s=DИ / Ии = DИ / (Ио-Ии),

где DИ — изменение синусоидального напряжения при расстройке ЭГ, зависящее от размеров предмета и расстояния до него. Фактически s показывает, на какую величину отклоняется стрелка индикатора при расстройке датчика-контура.

Следовательно, подбирая величину Ип, можно добиться максимального отклонения стрелки прибора при сколь угодно малом изменении Ио. Но в реальных устройствах приходится учитывать нестабильность элементов схемы и частоты эталонного генератора.

ПРИНЦИПИАЛЬНАЯ СХЕМА

Эталонный генератор собран по схеме емкостной трехточки на транзисторе T1 (рис. 3). Контурная катушка L1 является датчиком прибора. Конденсаторы С3 — С6 предназначены для настройки генератора на частоту 50 кГц.

Рис.3 Принципиальная схема металлоискателя.


Через разделительный конденсатор С7 синусоидальное напряжение с генератора поступает на кварцевый фильтр. Емкость С7 выбрана небольшой — 5 пФ. Тем самым влияние последующих каскадов на работу генератора практически исключено.

Пороговое устройство собрано на полевом транзисторе Т2. Напряжение порога Ип задается делителем R5 — R7.

Конденсатор С8 сглаживает пульсации на индикаторе ИП1. Фильтр R4, С1 осуществляет развязку по переменному току между пороговым и задающим генераторами.

КОНСТРУКЦИЯ

Прибор из двух блоков: измерительного (с датчиком) и питания. Первый включает в себя монтажную плату, индикатор, органы управления и регулировки. Датчик — жесткий кольцевой каркас, выполненный из оргстекла, на котором намотано 65 витков прохода ПЭЛ 0,2. Обмотка заключена в экран из алюминиевой фольги и залита эпоксидной смолой. Датчик связан с измерительным блоком коаксиальным кабелем РК-75.

Блок питания содержит пять серебряно-цинковых аккумуляторов. Напряжение каждого элемента 1,25В, емкость 2А-ч. Особое внимание нужно уделить рамке металлоискателя. Она должна иметь небольшой вес, быть жесткой и упругой. Иначе даже при легких ударах, неизбежных при работе с прибором в полевых условиях, частота генератора «уходит» — металлоискатель расстраивается.

Основанием рамки служит кольцевой каркас из оргстекла или полистирола d=300 мм. Обмотку экранируют алюминиевой фольгой толщиной 0,05 мм. Но соединять между собой концы экрана нельзя (образуется короткозамкнутый виток).

Выводы обмотки подключают к кабелю РК-75 длиной 0,3—1 м (с оплеткой кабеля соединяют также и экран катушки). Это место заливают эпоксидной смолой. Соединение датчика с блоком электроники неразъемное.

Металлоискатель имеет высокую чувствительность. Стрелка индикатора отклоняется на одно деление, когда рамка прибора приближается к диску d=13 см на расстояние 80 см.

Прибор практически одинаково реагирует на любой металл. Так, например, стальной, алюминиевый и латунный диски дают на равных расстояниях одинаковые отклонения стрелки. Они не зависят и от того, сплошной предмет или пустотелый.

При работе с металлоискателем необходимо учитывать фоновые помехи. Песчаный и торфяной грунты, чернозем, дерево, вода фонового сигнала не дают. Поэтому прибор хорошо действует в пресных водоемах, в деревянных зданиях и на не каменистых почвах. Сильный фон дает кирпич (обожженная глина обладает магнитными свойствами) и некоторые минералы.

На показания прибора влияют и изменения температуры. Поэтому рамку лучше поместить в футляр из теплоизолятора, например пенопласта.

Для работы под водой металлоискатель сначала надо подержать 10—15 минут в воде и после этого настроить.

На земле поиски лучше проводить в пасмурную погоду или вечером, чтобы избежать попадания на прибор прямых солнечных лучей.

Металлоискатель PIRAT своими руками | KAVMASTER

Схема металлоискателя «Пират»,  очень популярная и понятная даже начинающему радиолюбителю. Металлоискатель Пират обладает довольна неплохими характеристиками, ни смотря на простоту схемы и доступность деталей. Собирается легко, за вечер, не требует практически ни каких настроек и прошивок, начинает работать сразу после сборки! Ниже представлю подробную инструкцию по сборке металлоискателя Пират!



Технические характеристики МД Пират:

Потребляемый ток 30-40 мА
Напряжение питания 9-14 вольт
Дискриминации нет, реагирует на все металлы
Чувствительность монета 25 миллиметров — 20 см
Крупные металлические предметы — 150 см

Питание:

Для работы металлоискателя Пират, требуется напряжение 9-14 вольт. Можно использовать обычные батарейки или аккумуляторы типа AA или две кроны соединённые параллельно, но я бы посоветовал потратить немного денег и купить аккумулятор для бесперебойника, его легко можно закрепить на штанге металлоискателя и заряда будет хватать на долго. Так же, можно использовать и батарею от шурупавёрта, кстати по началу, я именно её и использовал!

Катушка:

Поисковая катушка для металлоискателя Пират, тоже изготавливается несложно. Наматывается на оправе 190 мм. и содержит 25 витков провода ПЭВ 0.5 мм. Катушку можно намотать на пяльце для вышивания, кстати этот способ довольно распространенный. Лично я беру обычную кастрюля, наматываю на ней катушку и стягиваю всё это изолентой, затем делаю каркас из тонкой фанеры и закрепляю её на нём. Тут как говорится, каждому своё, кому как удобно.

КУПИТЬ МЕТАЛЛОИСКАТЕЛЬ ПИРАТ

Необходимые детали:

Скачать список деталей

Схема металлоискателя пират:

[ads1]

Металлоискатель пират состоит из передающего и приёмного узлов.  Передающий узел состоит из генератора импульсов который собирается на микросхеме NE555 и мощного ключа, на транзисторе IRF740. Приёмный узел состоит из микросхемы К157УД2 и транзистора BC547.

На самом деле, детали достаточна распространенные но если всё таки вы не смогли их найти, попробуйте применить аналоги. Таймер NE555 можно заменить на отечественный аналог КР1006ВИ1, Вместо транзистор IRF740, можно поставить любой биполярный NPN структуры с Нкэ не ниже 200 вольт, можно даже выпаять из энергосберегающей лампы или зарядки от телефона, на крайний случай, подойдет даже КТ817. Транзисторы BC557 и BC547, на отечественные КТ3107 и КТ3102. У операционного усилителя К157УД2 есть полный аналог КР1434УД1В, так же его можно заменить на импортный TL072, но в этом случае, нужно будет переделать распиновку платы, так как у него 8 ног.  Металлоискатель Пират на TL072 у меня тоже есть, схема и плата лежат в общем архиве. Кстати генератор импульсов можно собрать и на транзисторах:



Немного о деталях:

Микросхема К157УД2 и К157УД3Микросхема NE555Транзистор IRF740Плёночные конденсаторыПравильное соединение резисторов.

Сборка металлоискателя Пират:

Для начала конечно же нужно подготовить плату. Для этого открывает программу Sprint-Layout и печатаем заготовку нашей будущей платы, затем переносим рисунок любым удобным способом на подготовленную плату, протравливаем её и насверливаем отверстия для деталей. Я использую технологию ЛУТ, хотя лазерного принтера у меня нет, делаю на работе.

Но когда нет возможности напечатать на лазерном принтере, то можно сделать рисунок на струйном, затем отрезать стеклотекстолик нужной формы, приложить рисунок к плате и острым предметом отметить дырочки, затем насверлить и перманентным маркером нарисовать дорожки вручную. Ну или через копирку перевести.

Обязательно нужно зачистить плату мелкой наждачной бумагой и обезжирить ацетоном перед нанесением рисунка, так и изображение хорошо переведётся и процесс травления будет быстрее и надёжнее. После того как плата протравится, необходимо снова ацетоном стереть тонер или маркер и немного потереть наждачной бумагой.



Затем берём паяльник и лудим дорожки оловом. После лужения, обязательно стираем ацетоном лишнюю канифоль, дабы избежать проблем в будущем. По желанию, можно прозвонить дорожки.

Теперь необходимо припаять все детали на плату. Для этого так же открываем печатку в программе Sprint-Layout и смотрим где какие детали располагаются. Я настоятельно советую вам, поставить панельки для микросхем, на всякий случай. Первым делом припаяйте перемычки, их в схеме 2, и одна находится под микросхемой NE555, так что если вы про неё забудете, неисправность будет найти сложно, так как я уверен, вы за эти перемычки и не вспомните! В качестве перемычки, подойдут ножки от резисторов.

Когда все детали на месте, остаётся только припаять отводы на переменные резисторы, катушку, динамик и питание.

Правильно собранная схема начинает работать сразу, без каких либо настроек.

Катушка как я говорил выше, наматывается на оправе 19-22 см и содержит 25 витков. Для поиска более мелких предметов, можно намотать катушку по меньше 15 см — 17 витков или 10 см. — 13 витков. Для поиска чермета конечно лучше использовать катушку диаметром 19 см.

Хочу сказать пару слов о тональности звука. Мне он показался слишком грубым. Изменить тональность, можно путём подбора конденсатора С1, я заменил его на 47nf и звук стал более высоким.

Динамик лучше брать типа 3ГДШ TRYD 4070-02 8Ом так звук будет гораздо мощнее, я заменил старый динамик в своём металлоискателе именно на него. Так же, очень хорошо справляются и динамики от наушников.

КУПИТЬ МЕТАЛЛОИСКАТЕЛЬ ПИРАТ

Ссылку на печатную плату, а так же список деталей необходимых для сборки Пирата которые очень дёшево можно купить на AliExpress с бесплатной доставкой, находятся в конце статьи по видео!



И напоследок, видео работы металлоискателя Пират:



  Все детали можно купить на AliExpress за копейки
  • NE555P — 10 шт.  | 20 шт. | 50 шт. | 100 шт.
  • TL072 (К157УД2) —
    10 шт. | 20 шт. | SMD
  • IRF740 — Купить
  • BC547 —  Купить
  • BC557 — КУПИТЬ
  • 1N4148 — КУПИТЬ
  • Конденсатор пленочный 100nf — 100 шт.
  • Резисторы — 300 шт. | 600 шт.
  • Конденсаторы керамические — 300 шт. | 1000 шт.
  • Конденсаторы электолитические — Купить
  • Текстолит фольгированный односторонный



Файлы для скачивания:

Печатные платы и программа Sprint-Layou 6

Скачать

схемы, как сделать самодельный металлодетектор «Пират» для поиска ценных материалов и другие полезные рекомендации

Мечта найти клад всё чаще заменяется в наше время более реалистичной программой поиска драгоценных металлов в природной или искусственной среде.

В современных условиях очень важно найти и извлечь ценные материалы, оказавшиеся среди отходов, мусора или в другой неконтролируемой среде.

Аппаратура – важный компонент технологии такого поиска.

Поиск и извлечение золота и ценных металлов из отходов, мусора, в природной обстановке – часть стратегии рециклинга, технологии эффективной переработки использованных материалов, в том числе переработки драгоценных металлов.

Занятие их поиском в земле или в массе промышленных и других отходов не только требует применения аппаратуры, но и стимулирует её совершенствование. Создаются приборы разного уровня и специализации. Есть интерес к такой аппаратуре у любителей и энтузиастов поиска ценных металлов.

Содержание

  • Устройство металлодетектора
    • Катушка
    • Электронная схема
  • Как сделать «Пират» самостоятельно?
    • Конструкция и принцип работы
    • Материалы, детали и заготовки
    • Порядок сборки и дизайн
  • Самодельный металлодетектор – плюсы и минусы
  • Видео по теме
  • Заключение

Устройство металлодетектора

Металлоискатель – самый главный инструмент ручного поиска металлов в хаотичной природной или искусственной среде.

С помощью такого прибора можно искать не только чёрный металл, но и золото, серебро, другие драгоценные металлы.

Принцип устройства любого металлоискателя основан на электромагнитных эффектах.

Вот как работает типичная технология поиска металла:

  1. Прибор создаёт электромагнитное поле.
  2. Металлический объект, скрытно расположенный в инородной среде, оказывает воздействие на такое поле, когда попадает в сферу его влияния.
  3. Прибор улавливает воздействие объекта на электромагнитное поле и сигнализирует об этом.

Большее количество моделей металлоискателей работают именно на таком принципе.

Технические различия такой аппаратуры позволяют получить более полную информацию о факте обнаружения металлического объекта, например:

  • оценить массу находки;
  • получить данные о форме, размерах и конфигурации объекта;
  • уточнить место расположения, в том числе – по глубине.

В Сети есть множество информации о металлоискателях разной сложности и конструкции. Там же можно освежить в памяти теорию электромагнитного поля, изучаемую в школе.

Самые простые, примитивные металлоискатели (обычно это самодельные конструкции для поиска золота, серебра и других металлов энтузиастов-любителей) собирают из готовых устройств и изделий, работающих с использованием электромагнитных эффектов.

Многие знакомы с примитивной, но вполне работоспособной схемой металлоискателя, в котором электромагнитное поле создаёт импульсный элемент обычного калькулятора.

Реакцию создаваемого поля на обнаруженные металлические объекты улавливает самый простой бытовой радиоприёмник. Сигнал о такой находке — звуковой, достаточно отчётливый и понятный.

Более сложные любительские и профессиональные устройства поиска металлов

сохраняют логическую основу технологии в виде трёх компонентов:

  • генератора электромагнитного поля;
  • датчика изменений этого поля;
  • аппаратуры оценки обнаруженных аномалий, сигнализирующей об этом.

Устройства разного уровня сложности и функционального потенциала могут быть условно разделены на группы. Классификация на основе профессионализма и специализации пользователей – одна из общепризнанных:

  • любительская аппаратура, собранная собственноручно и используемая в качестве инструмента хобби или новичками в деле поиска металлов;
  • полупрофессиональная аппаратура, необходимая увлечённым любителям и фанатикам;
  • профессиональные металлоискатели для постоянно работающих в этой сфере;
  • специальные аппараты для мастеров поиска металла в сложных условиях – на глубине, под водой, с выделением драгоценных металлов.

Распространение аппаратуры поиска металлов таково, что многие устройства этого типа можно приобрести в магазинах садового и дачного инвентаря.

Аппарат для поиска и обнаружения металла нужен не только в деле рециклинга, в поиске артефактов и кладов. Многочисленные системы безопасности, всем известные рамки – одна из версий технологии поиска металла. Настройки этих рамок ориентированы на поиск оружия и аналогичных опасных предметов.

Катушка

Очень важный узел аппаратуры поиска металлов – катушка или рамка. Это чаще всего обмотка специальной конфигурации, задача которой сформировать электромагнитное поле и уловить его реакцию на обнаружение инородного для среды поиска металлического тела.

В большинстве конструкций катушку располагают на длинной штанге – ручке для её перемещения вблизи зоны поиска.

Для любительского изготовления катушек продаются каркасы наиболее востребованных типов. Проще всего сделать такое приобретение в интернет-магазине.

Многие любители изготавливают каркасы катушек самостоятельно. Это делается из соображений экономии средств или в надежде получить более качественный инструмент авторской конструкции.

Для этого используются подручные средства – пластмассовые изделия, фанера и даже заполнение монтажной строительной пеной собранной обмотки.

Оператор поиска или кладоискатель стремится найти наиболее эффективную технику работы с металлоискателем, выбирая нужные режимы работы электроники и правильные приёмы манипуляций  катушкой.

Электронная схема

Логический элемент металлоискателя – электронная схема. Она выполняет много функций:

  1. Первая задача этого компонента заключается в создании электромагнитного сигнала нужного формата, который при помощи катушки преобразуется в поле.
  2. Вторая задача электронной схемы – анализ улавливаемых рамкой изменений поля
    , их обработка.
  3. Третья задача – подача информирующего сигнала оператору – звуком, светом, показаниями индикаторов и приборов.

Лучше всего, если желающий собрать электронную схему самостоятельно владеет познаниями в радиолюбительском деле или в электронной технике. Такой мастер может не просто собрать нужную схему, но и изменить, улучшить конструкцию.

Многие электронные устройства достаточно просты, их сборку может выполнить даже новичок. Полученное устройство будет работоспособным без настройки, если сборщик в точности выполнил рекомендации разработчика такой схемы.

Как сделать «Пират» самостоятельно?

Одна из наиболее популярных моделей металлоискателей, рассчитанных на собственноручное любительское изготовление – «Пират».

Это название, содержащее сокращённые данные его устройства и сайта разработчиков, остроумно отражает романтику поиска драгоценных металлов.

Вот главные достоинства этой модели:

  • простота устройства и сборки;
  • невысокая стоимость деталей и материалов;
  • достаточные рабочие параметры;
  • признанное удобство для новичков.

Электронная схема этой модели не требует программирования. В «Пирате» используются доступные каждому детали, правильно собранная схема полностью работоспособна.

Конструкция и принцип работы

Конструктивная схема и компоновка металлоискателя «Пират» традиционна для аппаратуры такого рода. Она представляет собой штангу, на нижнем конце которой установлена катушка, а в верхней части – электронный блок с элементом питания.

Расположение электронного блока должно оставлять место для удобного удержания штанги рукой.

Некоторые мастера предпочитают, чтобы звуковой сигнал аппарата подавался не динамиком, а наушниками. В таком случае от электронного блока отходит кабель наушников.

Технология работы аппарата – импульсная. Это позволяет обеспечить очень хорошие для такого класса аппаратуры показатели чувствительности.   Ниже представлена схема электронного блока на микросхемах.

Аналогичную схему можно собрать, использовав транзисторы вместо микросхем. Такая версия может потребовать дополнительных настроек, доступных только опытным радиомастерам. Вот почему транзисторная схема используется реже.

Материалы, детали и заготовки

Помимо подробно и точно указанных на принципиальной схеме электронного блока деталей, для сборки металлодетектора на золото и другие металлы потребуется приготовить некоторые материалы и заготовки:

  • готовая плата для сборки электронной схемы или фольгированный материал для её самостоятельного изготовления;
  • источник питания в виде любой комбинации аккумуляторов или батареек суммарным напряжением 12V;
  • эмаль-провод сечением 0,5 – 0,6 мм для изготовления катушки;
  • многожильный медный провод для соединений сечением не менее 0,75 кв.мм;
  • корпус для электронного блока — пластмассовая ёмкость подходящего размера;
  • достаточно прочная пластмассовая труба для штанги;
  • каркас для намотки катушки;
  • расходные материалы – припой, термоусадочный кембрик, изолента, винты и саморезы крепежа, клеи и герметики.

Печатную плату для сборки электронной схемы лучше всего делать по образцу разработок, представленных в интернете.

Ниже представлен один из таких образцов, пригодный для сборки электроники на микросхемах.

Изготовлением платы занимаются любители самодельной электроники, да и то не все. Большинство желающих создать металлоискатель самостоятельно предпочитают купить такую деталь.

Для сборки катушки потребуется оправа или каркас, не содержащий металлических элементов. Самодеятельный мастер может изготовить такой каркас из фанеры, пластмассы или подобрать похожий по параметрам из готовых пластмассовых изделий, например – посуды. Оправа может быть приобретена в готовом виде или сделана самостоятельно

Рекомендуемые параметры катушки – 25 витков эмаль-проводом диаметром 0,5мм по оправке диаметром 190-200мм. Увеличение диаметра на 30% приведёт к повышению чувствительности аппарата, при условии, что количество витков будет уменьшено до 20-21.

Пластмассовый каркас для катушки – одна из самых распространённых в продаже деталей металлоискателей.

Технология манипуляций катушкой такова, что этот весьма непрочный узел может пострадать от ударов о неровности земли, камни, острые предметы. Во избежание этого катушку на каркасе прикрывают снизу пластмассовой тарелкой. Такая тарелка не только защищает катушку, но и обеспечивает режим скольжения по высокой траве. Поиск становится более интенсивным.

Порядок сборки и дизайн

Для успешной сборки металлоискателя лучше всего придерживаться такого порядка действий:

  • изготовление печатной платы и сборка электронной схемы;
  • выбор подходящей по размеру пластмассовой ёмкости для неё и завершение сборки электронного блока;
  • изготовление катушки;
  • изготовление штанги удобной формы и крепление на неё электронного блока и катушки, выполнение соединений электронной схемы.

Хотя принципиального характера порядок сборки не имеет. Для тех, кто изготавливает аппарат для постоянной длительной работы в области поиска цветных металлов и последующего рециклинга (переработки ради повторного применения), важным фактором является удобство пользования.

В этом случае проработка формы штанги и компоновка основных элементов аппарата становится ключевым фактором. Таким образом, в создании аппарата появляется серьёзная дизайнерская фаза.

Лучше всего выполнять этот этап работы с помощью моделирования в натуральную величину. Такое моделирование можно произвести с использованием деревянных деталей подходящей формы, например:

  • черенка для лопаты;
  • фанерных кусков нужной формы;
  • обрезков из древесины;
  • временного крепежа из кусков проволоки, гвоздей и верёвок.

Убедившись, что скомпонованная модель аппарата будет достаточно функциональна и удобна, можно приступать к решающей сборке. Готовый аппарат, как правило, не требует настройки, он полностью готов к работе. Начать поиск металла можно, выбирая нужный уровень чувствительности и правильную тактику манипуляций катушкой.

Сборщики, которым нужно как можно быстрее собрать свой аппарат, могут воспользоваться готовыми наборами деталей.

Покупка такого комплекта позволяет значительно упростить изготовление «Пирата». Одно из предложений есть здесь.

Пользователи металлоискателя «Пират», обладающие навыками в радиолюбительском деле, модифицируют конструкцию этого аппарата. Вот только несколько направлений таких усовершенствований:

  1. Изготовление катушки с необычными параметрами – по размерам, из особенных материалов, например – кабеля типа «витая пара».
  2. Устройство дополнительных функциональных систем, например – индикации степени разряда аккумулятора.
  3. Изготовление моделей для подводной работы.
  4. Дополнения электронной схемы, позволяющие различать металлы (создание функции дискриминации).

Простой, недорогой и надёжный металлоискатель «Пират» исправно работает в самых разных условиях.

Самодельный металлодетектор – плюсы и минусы

Дешевизна, базовое преимущество самостоятельного изготовления любых изделий, актуальна для металлоискателя. Вот какие ещё есть достоинства у самодельного аппарата:

  • наибольшее соответствие технологии поиска для новичков;
  • возможности создания аппарата полностью индивидуальной формы, дизайна и конфигурации;
  • удовольствие от самостоятельного изготовления эффективного, работоспособного прибора.

Как и любое устройство, изготовленное любительским образом, металлоискатель не лишён некоторых недостатков.

Вот какие особенности  модели «Пират» отмечают пользователи:

  • энергичное потребление заряда аккумуляторов питания;
  • отсутствие дискриминации, то есть точной чувствительности на чёрные, цветные и драгоценные металлы;
  • ограниченная в сопоставлении с дорогостоящими моделями чувствительность.

Несмотря на недостатки, модель «Пират» очень популярна. Это объясняется простотой самодельного изготовления и высокой результативностью недорогого аппарата.

Занятые в области рециклинга специалисты считают, что возможности дискриминации металлоискателя не имеют большого значения. Все найденные металлы настолько ценны, что их переработка всегда оправдана. Ориентация на поиск золота требует не только аппаратуры, но и немалого опыта, сопутствующих знаний и, конечно же, удачи.

Видео по теме

В видео представлено подробное руководство по изготовлению и сбору металлоискателя «Пират» своими руками:

Заключение

Когда металлоискатель будет готов,  можно начинать работу. Нужно отдать себе отчёт в том, что ни один самый совершенный аппарат не позволит находить  только золотые скрытые объекты.

Металлоискатель поможет найти ценный металл, и весьма вероятно, что это будет золото. Лучше всего, если у будущего искателя металлов и золота будет реальное представление  о технике поиска.

Многие особенности эксплуатации готовой аппаратуры очень важны для тех, кто разрабатывает и собирает собственные модели. Нужно заранее иметь представление о технологии работы с такой аппаратурой – именно это является основой её качественного дизайна.

Результативность поиска золота повышается с опытом. Вот наиболее важные элементы такого опыта:

  • правильный выбор конструкции металлоискателя и его качественное изготовление своими руками;
  • способность правильного выбора площадки поиска;
  • умение использовать потенциал металлоискателя полностью;
  • выбор правильной технологии поиска в разных условиях;
  • модернизация металлоискателя.

Правильно собранная и отлаженная аппаратура всегда поможет в поиске золота, и этот ценный металл обязательно найдется.

Делаем простой и надёжный металлоискатель своими руками

Не так часто, но все же случаются в нашей жизни потери. Например, пошли в лес по грибы по ягоды и обронили ключи. В траве под листьями их будет найти не так просто. Не стоит отчаиваться: нам поможет самодельный металлоискатель, который мы будем делать своими руками.  Вот и я решил собрать свой первый металлоискатель. В наше время мало кто решится на изготовление металлодетектора. Самодельные устройства были популярны лет двадцать-двадцать пять тому назад, когда купить их было просто негде.
Современные металлоискатели таких производителей, как Garrett, Minelab, Fisher и многие другие имеют высокую чувствительность, дискриминацию по металлам, а некоторые и годограф. Они способны настраивать баланс грунта , отстраиваться от электрических помех. Благодаря этому глубина обнаружения современного металлодетектора на монету достигает 40 см.

Схему выбрал не очень сложную, чтобы можно было повторить в домашних условиях. Принцип работы основан на разности биения двух частот, которые мы будем улавливать на слух. Устройство собрано на двух микросхемах, содержит минимум деталей, в то же время имеет кварцевую стабилизацию частоты, благодаря которой прибор устойчиво работает.

Схема металлоискателя на микросхемах

Схема очень проста. Её с лёгкостью можно повторить в домашних условиях. Она построена на двух микросхемах 176 серии. Опорный генератор выполнен на ла9 и стабилизирован кварцем на 1 МГц.У меня этого, к сожалению, не оказалось, пришлось поставить на 1,6 МГц.

Перестраиваемый генератор собран на микросхеме к176ла7.  Достичь нулевых биений поможет варикап D1, ёмкость которого меняется в зависимости от положении движка переменного резистора R2. Основой колебательного контура служит поисковая катушка L1, при приближении которой к металлическому предмету изменяется индуктивност, вследствие чего изменяется частота перестраиваемого генератора, что мы и слышим в наушниках.

Наушники я использую обычные от плеера, излучатели которых соединены последовательно, чтобы меньше нагружать выходной каскад микросхемы:



Если громкости окажется слишком много,  можно ввести в схему регулятор громкости:

Детали самодельного металлоискателя:



  • Микросхемы; К176ЛА7, К176ЛА9
  • Кварцевый резонатор; 1 МГц
  • Варикап; Д901Е
  • Резисторы; 150к-3шт. , 30к-1шт.
  • Резистор переменного сопротивления; 10к-1шт.
  • Конденсатор электролитический;50Мкф/15 вольт
  • Конденсаторы; 0.047-2шт., 100-4шт., 0,022, 4700, 390

Большинство деталей расположены на печатной плате:

Всё устройство я разместил в обычной мыльнице, экранировав от помех алюминиевой фольгой, которую соединил с общим проводом:

Так как для кварца не предусмотрено место на печатной плате, то он располагается отдельно. Гнездо под наушники и регулятор частоты для удобства я вывел с торца мыльницы:

Весь блок металлодетектора при помощи двух хомутиков разместил на отрезке лыжной палки:

Осталась самая ответственная часть: изготовить поисковую катушку.

Катушка для металлоискателя

От качества изготовления катушки будет зависеть чувствительность устройства, стойкость к ложным срабатываниям, так называемым фонтонам. Хотелось бы сразу заметить, что от размера катушки напрямую зависит глубина обнаружения предмета. Так, чем больше диаметр, тем глубже прибор сможет обнаружить цель, но размер этой цели также должен быть больше, например, канализационный люк (маленький предмет с большой катушкой металлоискатель просто не увидит). И наоборот, катушка маленького диаметра способна обнаружить маленький предмет, но находящийся не очень глубоко ( например, маленькая монета или кольцо).

Поэтому я сначала намотал катушку среднего размера, так сказать, универсальную. Забегая вперёд, хочу сказать, что металлоискатель задумывался на все случаи жизни, то есть катушки должны быть разного диаметра и их можно менять. Чтобы быстро сменить катушку, я поставил на штангу разъём, который выдернул из старого лампового телевизора:

Ответную часть разъёма я закрепил на катушке:

В качестве каркаса для будущей катушки я использовал пластмассовый ковш, который был куплен в хозяйственном магазине. Диаметр ковша следует подобрать приблизительно равным 200 мм. От ковша следует отрезать часть ручки и днища так, чтобы остался пластмассовый ободок, на который следует намотать 50 витков провода ПЭЛШО диаметром 0,27 миллиметров. На часть оставшейся ручки следует закрепить разъем. Получившуюся катушку изолируем при помощи изоленты в один слой. Затем нам нужно эту катушку заэкранировать от помех. Для этого нам понадобится алюминиевая фольга в виде полосы, которой мы обмотаем сверху так, чтобы концы получившегося экрана не замкнулись и расстояние между ними было приблизительно 20 миллиметров. Получившийся экран следует соединить с общим проводом. Сверху я также обмотал изолентой. Конечно, можно все это пропитать эпоксидным клеем, но я  оставил так.

После испытаний большой катушки я понял, что нужно изготовить маленькую, так называемую снайперку, чтобы было легче обнаруживать предметы небольших размеров.

Готовые катушки выглядят вот так:

Настройка готового металлоискателя

Прежде чем начать настраивать металлоискатель, нужно убедиться в отсутствии металлических предметов вблизи поисковой катушки. Настройка заключается в подборе емкости конденсатора C2, для того чтобы получить максимальный уровень  биений, который мы слышим в наушниках, так как в сигнале присутствуют множество гармоник(нужно выделить самую сильную). При этом движок переменного резистора R2 должен находиться как можно ближе к середине:

Штанга у меня получилась из двух частей, трубки были подобраны таким образом, что они входят друг в друга очень плотно, благодаря чему не пришлось придумывать специального крепления для этих трубок. Также были изготовлены подлокотник и рукоятка, чтобы было удобно выполнять проводку над землей. Как показала практика, это очень удобно: рука совершенно не устает. В разобранном виде металлоискатель получился очень компактный и умещается буквально в пакет:

Внешний вид готового прибора выглядит вот так:

В заключение хотелось бы сказать, что данный металлоискатель не подходит лицам, которые собираются работать по старине. Так как в нем нет дискриминации по металлам, вам придется копать все подряд. Скорее всего, вы очень сильно разочаруетесь. А вот любителям собирать металлолом данное устройство будет в помощь. Да и просто как развлечение детям.

принцип работы, параметры и инструкция

В сегодняшнем обзоре редакции Homius мы расскажем о том, как в бытовых условиях изготовить металлоискатель. Этот прибор довольно распространён среди начинающих археологов и искателей кладов. Прибор имеет достаточную высокую цену, потому многие радиолюбители пытаются собрать изделие сами. Чтобы знать, как изготовить металлоискатель своими руками, следует ознакомиться с общими рекомендациями.

Изготовление металлоискателя самостоятельно
ФОТО: bouw.ru

Содержание статьи

  • 1 Как сделать металлоискатель своими руками
  • 2 Как работает металлоискатель – принцип действия
  • 3 Функциональные и технические параметры металлодетекторов
  • 4 Какие из металлоискателей подходят для изготовления своими руками дома
  • 5 Как собрать своими руками металлоискатель «Пират»: подробная инструкция
    • 5.1 Материалы, необходимые для сборки своими руками мощного металлоискателя
    • 5.2 Схемы металлодетектора для изготовления своими руками
    • 5.3 Печатная плата своими руками
    • 5.4 Катушка своими руками для металлоискателя
    • 5.5 Как собрать и настроить металлоискатель своими руками
    • 5. 6 Как сделать подводный металлоискатель своими руками
  • 6 Как сделать своими руками металлоискатель «Терминатор 3» –подробная инструкция
    • 6.1 Какие инструменты нужны для работы
    • 6.2 Как собрать схему и подобрать детали
    • 6.3 Изготовление катушки для металлоискателя своими руками
  • 7 Особенности схемы металлоискателя с дискриминацией металлов
  • 8 Характерные черты глубинных детекторов

Как сделать металлоискатель своими руками

Сегодня множество любителей кладов стараются не приобретать металлодетекторы, а собирать их самостоятельно. Почему-то принято считать, что вещь, которая сделана собственноручно существенно хуже готовых изделий.

Как показывает практика, качественно сделанный прибор создаёт вполне достойную конкуренцию промышленным металлодетекторам
ФОТО: s00.yaplakal.com

Возможно, подобное изделие будет смотреться несколько хуже по эстетическим параметрам, однако в отношении технических показателей он практически не уступит профессиональным.

Как работает металлоискатель – принцип действия

Металлоискатель является электронным прибором, который состоит из первичного индикатора и вторичного узла. Устройства для выявления металлов разделяются на следующие подвиды:

  • приборы приёмо-передачи;
  • индукционные;
  • импульсные;
  • генераторные.

Большая часть моделей среднего ценового диапазона считаются приборами по типу «приём-передача». Принцип функционирования довольно простой и основан на поступлении магнитных волн. Основной частью приспособления станут две катушки.

Передающая катушка создаёт магнитное излучение, проходящее через нейтральную среду
ФОТО: besplatka.ua

Если на пути магнитной волны встретится предмет из металла, он отразится от него, и устройство получит отражённый луч. Сработает сигнал, информирующий об обнаружении цели.

Индукционный металлодетектор ФОТО: besplatka.ua

Действие индукционного металлодетектора аналогично с приспособлением типа «приём-передача». Основным отличием станет лишь наличие одной катушки, посылающей и принимающей импульс.

Импульсные металлодетекторы невосприимчивы к минерализации почвы. Магнитное поле создаст на верхнем слое предмета из металла вихревые токи. Непосредственно их и будет улавливать устройство.

Генераторные металлоискатели могут быть различных видов. Однако каждый из них имеет основой LC-генератор. Подобные приборы не очень восприимчивы, часто предназначаются для обнаружения металлов лишь 1 вида.

Функциональные и технические параметры металлодетекторов

До того, как приобрести качественный металлодетектор, нужно определиться со средой поисковых работ. Требуется учитывать потенциальные габариты искомых объектов и глубину залегания. Ключевые показатели, на которых делается акцент во время приобретения устройства:

  • принцип воздействия;
  • частота;
  • восприимчивость;
  • масса;
  • балансировка почвы;
  • целеуказание;
  • дискриминатор;
  • вспомогательный функционал.

Принцип функционирования и рабочая частота являются основными показателями, которые определяют возможности устройства и показывают, к какому классу его можно отнести.

Есть глубинные изделия, которые предназначаются для обнаружения предметов на глубине 5 м
ФОТО: bestvix.ru

Какие из металлоискателей подходят для изготовления своими руками дома

К наиболее простым изделиям, которые можно собрать самостоятельно, относят приборы, работающие на приём-передачу.

В сети присутствует большое количество инструкций с детальным руководством, как собрать простейший металлодетектор
ФОТО: electrikmaster.ru

Наиболее популярные виды устройств:

  • металлодетектор «Пират»;
  • детектор «Бабочка»;
  • излучатель без схем;
  • металлодетектор «Терминатор».

Но, невзирая на то, что часть мастеров предлагают сборку металлодетектора из телефона, подобные конструкции не смогут пройти проверку «боем».

Металлоискатель «Пират»
ФОТО: metalloiskatel. org.uaМеталлоискатель «Терминатор»
ФОТО: metalloiskateli.com.ua

Как собрать своими руками металлоискатель «Пират»: подробная инструкция

Модели «Пират» достаточно дорогие, что обусловливается возможностью обнаружения устройством предметов на глубине от 0,2 м (мелкие) и 1,5 м (крупные). Следует рассмотреть особенности конструкции и настройки для поиска металлов.

Материалы, необходимые для сборки своими руками мощного металлоискателя

Металлоискатель «Пират» считается импульсным устройством. Чтобы изготовить прибор, понадобится купить:

  • ИМС КР 1006ВИ1, чтобы создать передающий блок;
  • транзистор IRF 740;
  • ИМС К 157УД2 и транзистор ВС 547, чтобы собрать приёмный узел;
  • NPN-транзисторы;
  • провод ПЭВ 0,5, чтобы создать катушку;
  • материалы, чтобы изготовить корпус и пр.;
  • пластину, покрытую листом из меди, чтобы изготовить печатную плату;
  • провод;
  • изоленту;
  • паяльник;
  • скальпель;
  • отвёртки;
  • пассатижи;
  • разные типы крепежа.
Инструменты для сборки
ФОТО: youtube.com

Схемы металлодетектора для изготовления своими руками

Стандартная схема металлодетектора «Пират» строится по микросхеме NE555. Функционирование прибора будет зависеть от компаратора: 1 выход присоединяется к генератору ИМС, 2− к катушке, а выход − к динамику. При выявлении предметов из металла импульс от катушки поступит на компаратор, а затем на динамик.

Плата размещается в распределительной коробке, которую можно приобрести в магазинах электроники
ФОТО: youtube.com

Печатная плата своими руками

Если запчасти куплены, есть схема, то требуется собрать всё воедино. Чтобы разместить радиодетали, используют печатную плату, которую возможно без труда изготавливать самому. Потребуется листовой гетинакс, покрытый технической фольгой из меди.

На заготовку переносят выбранную схему, обозначаются дорожки, которые соединяют детали, сверлятся отверстия
ФОТО: youtube.com

Дорожки покрываются при помощи защитного лака, а после просыхания плата опускается в хлорное железо для травления.

Когда изделие готово, возможно установить и распаять радиодетали. Следующей стадией станет проверка схемы с помощью приборов измерения.

Катушка своими руками для металлоискателя

Металлоискатель «Пират» считается импульсным прибором, потому точность во время сборки катушки не играет ключевой роли. Для основы необходимо кольцо диаметром 20 см, на которое наматывают 25 витков проволоки. Для повышения глубины выявления металла, каркас катушки должен равняться примерно 26-27 см, а число витков – 20-22.

Затем оправка с проводом хорошенько обматывается с помощью изоляции. Готовая катушка помещается внутрь корпуса из диэлектрика. Можно воспользоваться материалами, подходящими по размерам корпуса от неисправной бытовой техники. Подобное даст возможность обеспечить защиту катушки от повреждений при работе с прибором. Окончания обмотки припаивают к многожильному проводу диаметром 0,6 мм.

Изготовление катушки
ФОТО: youtube.com


Watch this video on YouTube

Как собрать и настроить металлоискатель своими руками

На штанге металлодетектора закрепляется каждый узел устройства. Когда схема надлежащим образом собрана, то настройка приспособления не понадобится, поскольку оно сразу имеет высокую восприимчивость.

Более тонкую настройку выполняют с помощью переменных резисторов R13. Требуемое функционирование металлоискателя обеспечивается при средней позиции регулятора.

Настройка металлоискателя
ФОТО: youtube.com


Watch this video on YouTube

Как сделать подводный металлоискатель своими руками

В некоторых случаях поиски переносят с почвы под воду. Существуют, разумеется, спецустройства для функционирования под водой. И, в принципе, можно изготовить глубинный металлодетектор собственноручно. Необходимо взять наиболее простой самодельный прибор и поместить каждый узел в герметично закрытый корпус. Кроме того, требуется несколько видоизменить приспособление и вместо звуковых сигналов установить светоиндикацию.

Подводный металлоискатель
ФОТО: youtube.com


Watch this video on YouTube

Как сделать своими руками металлоискатель «Терминатор 3» –подробная инструкция

Металлодетектор «Терминатор 3» много лет занимал ведущие места среди самодельных приспособлений. Двухтональное устройство функционирует по принципу баланса индукции.

Его отличительными чертами станут: незначительное потребление электроэнергии, металлодискриминация, опция цветных металлов, функция поиска золота и отличные показатели глубины поиска, в сравнении с полупрофессиональными промышленными изделиями.

Какие инструменты нужны для работы

Прежде чем приступить к работе, требуется приготовить такие инструменты:

  • паяльник;
  • припой, олово, канифоль;
  • пассатижи;
  • отвёртки;
  • ножовку по металлу;
  • осциллографы и прочие измерительные устройства.
Инструменты для металлоискателя
ФОТО: youtube.com


Watch this video on YouTube

Как собрать схему и подобрать детали

Чтобы изготовить блок управления, требуется сделать специальную плату, где размещены все ключевые радиодетали. Схема переносится на гетинакс с фольгированным покрытием из меди и изготавливается монтажная плата так же, как и в случае с металлоискателем «Пират». Размеры схемы должны находиться в диапазоне 10,4×6,6 см, а заготовка на 1 см больше со всех сторон.

Пошаговое руководство изготовления печатной платы для металлодетектора.

  1. Берётся текстолитовая пластина с фольгированным медным покрытием. Обезжиривается химическим либо механическим методом.
  2. Наносится схема на пластинку, дорожки покрываются при помощи защитного лака, и заготовка подвергается травлению. Тонкое сверло проделывает отверстия для радиоэлементов и креплений.
  3. Размещаются детали согласно схеме, проводится распайка.
  4. Плата для металлоискателя готова.
Создание печатной платы
ФОТО: youtube.com


Watch this video on YouTube

Изготовление катушки для металлоискателя своими руками

Это наиболее восприимчивая составляющая устройства, ответственная за сканирование площади под землёй. Стадии изготовления обыкновенной катушки для металлодетектора:

  1. На фанере очерчиваются 2 окружности, которые соответствуют диаметру катушек – внутренней и внешней. Вбиваются по периметру круга гвозди. Диаметр наружной обмотки должен быть в границах 20 см. Катушку делают из 2 сложенных проводов. Они наматываются на гвозди на 30 оборотов.
  2. Обмотка перевязывается по кругу с помощью нитей. Вытаскиваются гвозди, готовая катушка покрывается лаком. Когда он просохнет, берутся изолента и фольга и обматывается окружность. Аналогично изготавливается внутренняя обмотка, которая вдвое меньше наружной (предполагает 48 оборотов проволоки).
  3. Помещаются катушки внутрь корпуса, и проводится распайка проводов, присоединяемых к панели управления.
  4. Рамка для металлодетектора готова.
Создание катушки
ФОТО: youtube.com


Watch this video on YouTube

Особенности схемы металлоискателя с дискриминацией металлов

Для облегчения задачи поиска, металлодетекторы оснащают дискриминаторами, дающими возможность различить вид металла и пропустить мусор. Наиболее простые методы выявления реализуются в старых изделиях и приспособлениях начального уровня. Опция дискриминации даёт возможность пользователю среагировать на фазовые сдвиги конкретной величины. В то же время, устройство не способно различить цветные металлы друг от друга. В промышленных приборах используют дискриминаторы с выделением диапазона. Применяемые в таких изделиях процессорные системы дают возможность запрограммировать детектор на реагирование лишь на конкретные подгруппы металлов.


Watch this video on YouTube

Характерные черты глубинных детекторов

Подобные металлодетекторы способны обнаруживать объекты на больших глубинах. Качественное устройство, которое сделано собственноручно, способно заглянуть на глубину в 6 м. Но в такой ситуации габариты предмета должны быть большие. Лучше других функционируют такие металлоискатели для выявления старых снарядов либо осколков больших размеров.

Есть две разновидности глубинных детекторов: рамочный и приёмопередатчик на штанге. Рамочный охватывает для сканирования большие площади, но, определить точное место залегания искомого предмета в такой ситуации затруднительно. Второй вариант – точечное устройство, работающее целенаправленно вглубь на небольших диаметрах. Работы с ним проводятся неспешно и аккуратно.

Металлоискатель предназначается для выявления предметов, по электрическим либо магнитным параметрам отличающихся от среды, где они находятся. На сегодняшний день множество людей предпочитают изготавливать подобные устройства самостоятельно. Чтобы иметь представление о том, как создать это прибор самому, необходимо иметь определённые навыки.

Если вам понравилась наша статья, обязательно поставьте оценку. Кроме того, мы всегда рады ответить на ваши вопросы, которые можно оставить в форме обратной связи.


Обсудить0

Предыдущая

Бытовая техникаФрезерный станок по дереву своими руками: особенности изготовления и подключения

Следующая

Детская5 «золотых» правил ремонта детской, чтобы малыш рос счастливым

Металлоискатель своими руками

    org/BreadcrumbList”>
  • Вы здесь:
  • Главная
  • Металлоискатели

Металлоискатель на ардуино своими руками

Подробности

   Данный металлоискатель является разработкой AlexGyver. Мне он понравился тем, что имеет простоту сборки,и обходиться дешево в сборке. Все компоненты для него являются из легкодоступных. И хоть сезон скоро кончится, все же поделюсь схемой со своими читателями. Приступаем.

Подробнее…

Клон ПИ металлоискатель на светодиодах

Подробности

  В интернете есть схема металлоискателя clone-pi,но это требует подключение дисплея,а еще где то нужно еще и взять. В данной статье рассмотрим схему металлоискателя клон-пи своими руками с индикацией на светодиодах.  Основным достоинством «Клон ПИ В» являются: его уменьшенное энергопотребление до 120 мА при максимальной громкости и при полном срабатывании всей шкалы светодиодов.

Подробнее…

Датчик кольцо для квазар своими руками

Подробности

       В этой статье рассмотрим как сделать датчик кольцо для металлоискателя Квазар своими руками. Данный датчик показывает хорошие характеристики и на других типах металлоискателей.

Подробнее…

Металлоискатель МалышFM с дискриминацией металлов

Подробности



Данный металлоискатель обладает очень важной функцией, в нем есть селективность металлов. И еще одно,что его отличает от многих-он прост в сборке своими руками.

Малыш FM определяет тип метала, Цветной или черный, о чем сообщает характерным звуком.

То есть на черный метал он пищит одним звуком, а на цветной другим.

Подробнее…

Катушка для металлоискателя своими руками

Подробности

      В этой статье разберем как грамотно намотать и сделать катушку для металлоискатя своими руками.

    Катушка в нем должна мотаться с определенной точностью, но как же это сделать простому человеку, который ничего в этом не понимает?? На помощь нам величайшие умы создали интересную программу ( Coil32 ) у кого нет программы, качаем в конце статьи.

Подробнее…

Металлоискатель пират на микроконтроллере

Подробности

Металлоискатель пират на микроконтроллере своими руками



    В интернете,и на нашем сайте схема металлоискателя Пират получило широкое распространение, и тут выложу схему данного металлоискателя на микроконтроллере PIC12F683. Смотрим далее

Подробнее…

Металлоискатель своими руками

Подробности

Металлоискатель своими руками



Не смотря на то что сезон поиска металлов подходит к концу, так как и погода, у кого учеба и работа препятствует этому. Но не смотря на это, люди продолжают интересоваться сборкой металлоискателя своими руками.



В этой статье я хотел бы выложить схему металлоискателя который получил название Терминатор-3. Он оправдал себя как частой сборкой радиолюбителями, так и хорошими характеристиками поиска о чем говорится дальше в продолжении. Конструкция данного металлоискателя разработанная Ятоганом (Ятоган, форум MD4U) и Радиогубителем (Radiogubitel, форум MD4U), имеет схемотехнику схожую с приборами знаменитой фирмы Tesoro, но гораздо более проста в настройке. Толчком к распространению этой разработки послужили печатные платы (с доработками и усовершенствованиями) еще одного самодельщика – A2111105 (форум MD4U,форум Паяльник).

Подробнее…

Металлоискатель пират своими руками

Подробности

Схема металлоискателя pirat своими руками



За окном совсем уже жара, и на обзор пишу еще одну схему металлоискателя. Как известно, пределов нет для поиска металлов как черных, так и цветных.

Фотографии и сборка принадлежит Тимофееву Алексею.

Он собрал данный металлоискатель своими руками, так же данное устройство именнуется как pirat .

Смотрим подробности.



Подробнее…

схема металлоискателя

Подробности

схема металлоискателя

Уже немало есть схем металлоискателей на сайте, но как известно хорошего много небывает. Все больше и больше, даже начинающие люди, имеют большое желание собрать своими руками металлоискатель для поиска предметов на глубине, ктото монеты, кто гильзы и все что осталось в земле с течением истории.



И так же, как сделать металлоискатель.Смотрим и читаем. Репостим кому не трудно.



Подробнее…

Металлоискатель схема своими руками

Подробности

Металлоискатель схема своими руками



Добрый вечер дорогие читатели. Настает время таяние снега, а с ним и новые приключения для некоторых. Поиск металлов, стариных монет, драгоценностей, цветных металлов как под снегом так и в земле. И поэтому, да, это будет еще одна схема металлоискателя которую может собрать каждый.Так же просмотреть все имеющиеся схемы металлоискателей можно набрав в поиске сайта-металлоискатель. Которые иногда так тяжело найти даже в интернете. Смотрим подробности кому интересно.

Подробнее…

Самодельный металлоискатель своими руками

Подробности

    Схема металлоискателя проста и доступна для каждого. Как пишут во всяких умных книгах, при правильном монтаже и исправных деталях работать начинает сразу.

     Скоро начнется сезон,а в некоторых городах уже начался,предметы которые небыло видно зимой,станут видны после его таяния.

    Представляю вашему вниманию на свет взятую из простор интернета-схема простого металлоискателя на транзисторах.











Подробнее…

  1. Самодельный металлоискатель на микросхеме К176ЛА7

Школьные металлодетекторы – Школьная безопасностьШкольная безопасность

Школьные металлодетекторы

Повседневное использование металлодетекторов является исключением, а не правилом, в большинстве школ США. Тем не менее, они используются в некоторых крупных городских районах с историей хронических правонарушений с применением оружия. А металлоискатели часто упоминаются родителями и средствами массовой информации после громких инцидентов с насилием в школе.

Существует множество вопросов, связанных с реализацией, которые администрация школы должна серьезно рассмотреть при обсуждении возможного использования металлодетектора. Точно так же, если они используются, их возможности, ограничения и ожидания должны быть представлены школьному сообществу честно и в контексте.

Металлоискатели и школьная безопасность

Национальная служба школьной безопасности и охраны получает ряд запросов о металлоискателях и школьной безопасности, особенно после громких школьных перестрелок или других случаев школьного насилия с применением оружия.

Нужны ли в школе металлоискатели? Эффективны ли школьные металлоискатели? Должны ли во всех школах быть металлодетекторы для повышения безопасности в школах?

Школьная охрана и металлодетекторы: в поисках «гарантии» школьной безопасности

Большинство школ в Соединенных Штатах НЕ используют металлодетекторы на ежедневной основе. Хотя достоверных статистических данных о точном количестве школ, использующих металлодетекторы, нет, стационарные металлодетекторы, используемые ежедневно, как правило, ограничены крупными городскими школьными округами с хронической историей правонарушений, связанных с оружием. Школы США, регулярно использующие стационарные металлодетекторы в повседневной жизни, являются исключением, а не правилом.

После громких инцидентов школьного насилия, таких как стрельба в школе или инциденты с нанесением ножевых ранений, некоторые родители, средства массовой информации и другие представители школьного сообщества нередко вызывают в ответ на такие инциденты металлоискатели. Понятно, что родители хотят получить какую-то «гарантию» того, что подобные громкие инциденты больше не повторятся. Некоторые ошибочно полагают, что металлоискатели могут предоставить такую ​​гарантию.

Более того, не существует единой стратегии или даже комбинации стратегий, которая может дать 100% гарантию того, что в школе не будет стрельбы или другого акта насилия.

Таким образом, администрация школы должна проявлять осторожность, чтобы избежать чрезмерной реакции, рефлекторной реакции и/или соблазна бросить оборудование для обеспечения безопасности после громкого инцидента, в первую очередь с целью успокоить родителей и уменьшить давление со стороны родителей, сообщества и средств массовой информации. Это вполне может создать ложное чувство безопасности, которое в долгосрочной перспективе будет иметь неприятные последствия для администрации школы.

Металлоискатели и школы: философские дебаты

Как правило, дебаты о металлодетекторах в школах сводятся к тому, что защитники призывают к использованию металлодетекторов, чтобы «сделать все возможное, чтобы сделать школы более безопасными». Противники металлодетекторов в школах часто выступают против них, полагая, что металлодетекторы создадут «тюремную» среду и тем самым отрицательно повлияют на школьный климат. Оппоненты также указывают на стоимость металлодетекторного оборудования.

К сожалению, дебаты часто «застревают» на этом этапе без более глубокого изучения важных соображений реализации.

Рекомендации по внедрению школьного металлодетектора

Кен Трамп, президент Национальной школьной службы охраны и безопасности, советует школьной администрации проявлять осторожность и избегать рефлекторной реакции после громких инцидентов школьного насилия. В частности, он отмечает, что, хотя он понимает нормальную родительскую реакцию, заключающуюся в том, что ему нужны какие-то физические, материальные «гарантии» большей безопасности, такие как металлодетекторы или камеры, Трамп считает, что в первую очередь необходимо учитывать практичность вопросов реализации. Что касается металлоискателей в школах, Трамп отмечает, что:

  • Дебаты о металлодетекторах в школах должны выходить за рамки «философских» дебатов («делаем все, что в наших силах» против «мы не хотим создавать тюремный климат»). Обсуждение должно в первую очередь сосредоточиться на аспектах реализации, а также на «окупаемости инвестиций» по сравнению с затратами на реализацию (как финансовыми, так и другими, как описано ниже) надлежащей реализации программы школьных металлодетекторов.
  • Дискуссии о «стоимости» металлодетекторов должны выходить за рамки первоначальной стоимости самого оборудования. Каковы будут дополнительные затраты на персонал, необходимый для работы с металлоискателями? Каковы будут затраты на текущее обслуживание металлоискателей? Какие затраты потребуются при замене металлодетекторов с течением времени? Рассмотрение только первоначальных затрат на оборудование вводит в заблуждение. Как можно не признать, что в какой-то момент потребуется финансирование на техническое обслуживание и замену, чтобы продолжить нормальную работу программы металлодетекторов?
  • Некоторые родители и средства массовой информации иногда рассматривают металлодетекторы как существенный шаг к предотвращению использования оружия в школах. Но они должны иметь в виду, что если в их школах будут установлены металлодетекторы во всех школах, многие ученики могут по-прежнему ездить на школьных автобусах. Будут ли школьные чиновники каким-то образом обеспечивать металлоискатель учеников перед тем, как они садятся в школьные автобусы по дороге в школу каждое утро? (Ответ: Сомнительно, чтобы какой-либо школьный округ смог выполнить эту задачу, даже если бы захотел. )
  • Школьные перестрелки и насилие часто происходят за пределами школы на школьной территории. Как будут установлены металлодетекторы для предотвращения правонарушений с применением оружия в этих районах до того, как учащиеся пойдут в школу? (Ответ: Опять же, сомнительно, чтобы какой-либо школьный округ смог выполнить эту задачу, даже если бы захотел.)
  • Сколько времени потребуется для того, чтобы сотни, а во многих случаях и тысячи учащихся прошли проверку с помощью металлодетекторов и вовремя поступили на первые занятия, не нарушая образовательные программы?
  • Сколько специалистов по безопасности будет нанято для работы с металлодетекторами во время утреннего прихода студентов? Сколько потребуется, чтобы продолжать обслуживать металлоискатели в течение учебного дня? Сколько потребуется для работы с металлоискателями во время работы в нерабочее время и вечерних мероприятий, пока здание не будет закрыто?
  • Какое обучение будет проводиться для сотрудников, работающих с металлодетекторами? В дополнение к ознакомительному обучению работе с металлоискателями, какой тип специализированного начального и текущего обучения будет предоставляться по распознаванию спрятанного оружия, отслеживанию методов, которые можно использовать для обхода систем обнаружения, и т. д.? (Примечание. Специалисты службы безопасности и правоохранительных органов, работающие с металлодетекторами в аэропортах, зданиях судов и других местах, часто проходят периодические курсы обучения по последним новостям, спрятанному оружию и т. д. Однократный инструктаж для школьных сотрудников службы безопасности и/или учителей и персонала, работающего с металлом детекторы были бы сомнительны, если бы когда-либо были оспорены в суде.)
  • Будут ли руководители службы безопасности школьного округа проводить проверки целостности и тесты, чтобы оценить эффективность и правильность работы программы обнаружения металлов? Будут ли применяться внезапные проверки, проверка системы «под прикрытием» со скрытым оружием и другие меры?
  • Если предположить, что школа решит ежедневно использовать стационарные металлодетекторы на главном входе, как будут охраняться все остальные двери в школе и обслуживаться персонал, чтобы предотвратить несанкционированное проникновение во время прибытия учащихся и их обработку металлоискателями на главном входе?
  • Будут ли все окна на уровне земли постоянно запираться, чтобы никто не мог передать оружие через открытое окно тому, кто уже прошел проверку металлоискателем и находится в здании? Разрешат ли это даже местные пожарные?
  • Готова ли школа использовать металлодетекторы круглосуточно и без выходных? Или, как это было сделано в некоторых округах с программами металлодетекторов, детекторы будут использоваться только во время открытия школы, а затем отключаться позже утром, пропуская опаздывающих учеников и других, которые приходят в школу позже в тот же день? Будут ли все школьные работники также проходить проверку металлоискателем? Будут ли регулярно проверяться все родители и другие посетители? Будут ли металлодетекторы работать во время внеклассных мероприятий, вечерних/вечерних образовательных программ, спортивных и групповых занятий, спортивных мероприятий, спектаклей и музыкальных представлений и т.  д.? Будут ли проверяться лица, участвующие во всех без исключения общественных собраниях и мероприятиях, проводимых в школе? [Примечание: Неспособность запустить программу обнаружения металлов 24 часа в сутки 7 дней в неделю дает людям возможность войти в школу во время работы без обнаружения и хранить оружие в здании, если они того пожелают. Таким образом, предполагаемая «гарантия» безопасности, которую некоторые металлодетекторы могут предоставить в школах, на самом деле является ложным и вводящим в заблуждение представлением. Они могут служить инструментом снижения риска при правильном применении, но, как и любая другая отдельная стратегия, не могут дать «гарантии», которую некоторые считают их предоставлением.}

и множество других соображений.

Школьные металлодетекторы и другое оборудование настолько прочны, насколько человеческий фактор стоит за машинами

Даже хорошо организованная школьная программа металлодетекторов не на 100% надежна. Любая технология безопасности настолько эффективна, насколько человеческий фактор стоит за оборудованием. Мы знаем, что первая и лучшая линия защиты от насилия в школе — это хорошо обученный, бдительный школьный персонал и учащиеся, и что чаще всего мы узнаем об оружии в школах, когда учащиеся сообщают такую ​​информацию взрослым, которых они иметь отношения и доверие.

Кен Трамп и его коллеги из Национальной школьной службы охраны и безопасности, хотя это и не является антиметаллоискателем или антиоборудованием, также знают, что школы вряд ли будут использовать программу металлодетекторов 24/7 и принимать другие меры, как описано выше. Мы также понимаем, что для надлежащего выполнения этой задачи потребуются огромные финансовые, людские и надзорные ресурсы. Таким образом, мы вполне уверены, что в реализации школьных программ металлодетекторов имеется множество пробелов и дыр.

В сентябре 2008 года в новостях, посвященных расследованию I-Team в Кливленде, репортеры местной дочерней станции CBS несколько раз заходили в одну из школ Кливленда со скрытой камерой и обнаружили, что два металлодетектора выключены, а сотрудника службы безопасности школы нет рядом с главным входом. В новостях указывалось, что официальные лица школы намеренно не включали детекторы, чтобы не задерживать движение транспорта в здание. Начальник службы безопасности округа во время последующего интервью заявил, что школьный офицер не следовал стандартам округа. Директор школы дал интервью и отказался давать объяснения на камеру.

Также в сентябре 2008 года в Милуоки 15-летняя ученица получила несколько ножевых ранений в туалете в тот же день, когда в школе дебютировал металлоискатель стоимостью 50 000 долларов. Официальные лица, как сообщается, заявили, что в тот день детектор использовался только для опоздавших студентов, пока персонал обучался работе с детектором. Было неизвестно, были ли проверены подозреваемые в нанесении ножевых ранений.

Ранее, в 2008 году в Мемфисе, репортер телевизионных новостей взял интервью у учителя, который сообщил, что школьные чиновники прогнали учеников через металлоискатель, который, как они якобы знали, был сломан, даже после двух инцидентов со стрельбой в школах в этом районе.

Имеются и другие задокументированные случаи хранения/использования оружия в школах, где на момент этих инцидентов в школах существовали программы металлодетекторов.

Использование металлодетекторов в школах

Мы делимся этими примерами, замечаниями и вопросами, чтобы проиллюстрировать, что существует множество проблем и вопросов, связанных с реализацией, которые следует учитывать при обсуждении потенциального использования металлодетекторов в школах. Это просто не вопрос покупки оборудования и запуска машин, и угрозы безопасности школы будут устранены. Слишком часто общественность не видит сложностей, связанных с работой школьной программы металлодетекторов, и не понимает, что такая программа НЕ обеспечит 100%-ную гарантию школьной безопасности, которую они открыто или подсознательно желают и/или ожидают.

Означает ли это, что мы не рекомендуем ни одному школьному округу использовать металлодетекторы? Нет, конечно нет. Металлодетекторы могут быть необходимым инструментом для некоторых районов, особенно для тех, в которых есть хронические проблемы с оружием.

Округа, рассматривающие возможность использования металлодетекторов, могут захотеть изучить варианты проведения случайных операций с металлодетекторами в сравнении со стационарными программами металлодетекторов в школах. Случайные проверки металлоискателем могут проводиться случайным образом в школьных автобусах, у входов в школы, в течение учебного дня, на внеклассных мероприятиях и другими подобными способами, чтобы держать учащихся врасплох. Программа случайного металлоискателя также может служить альтернативой стационарным детекторам, которая позволяет обойти некоторые из отмеченных выше препятствий реализации.

Ключевым моментом для школьных округов, использующих металлодетекторы, является честное и прямое представление ограничений программы металлодетекторов родителям и более широкому сообществу, а не позволять школьному сообществу воспринимать металлодетекторы как «лекарство от всех болезней» или «лекарство от всех болезней». панацея» от проблем с безопасностью в школах округа. Должно быть ясно, что металлодетекторы используются как один из инструментов снижения риска, а не как быстрая гарантия безопасности школы. Округа, использующие металлодетекторы, должны представить их школьному сообществу как один из компонентов комплексной программы школьной безопасности.

Металлоискатели есть не во всех районах. На самом деле, по нашему опыту, они не подходят для большинства школьных округов. Руководители школ должны учитывать как финансовые вложения, так и инвестиции в реализацию надлежащей реализации программы металлодетекторов, а также определять, является ли потенциальная отдача от инвестиций такой же большой, как вложение этих финансовых, людских и операционных ресурсов в другие стратегии предотвращения, вмешательства, безопасности и обеспечения готовности.

Но мы понимаем, что есть районы, где надлежащее применение программ металлодетекторов является необходимым дополнительным инструментом снижения риска. Ключевым моментом для этих округов, по нашему мнению, является предотвращение рефлекторной реакции, реализация должным образом проводимой программы и представление программы членам школьного сообщества в честном и честном контексте с точки зрения ее возможностей, ограничений и ожиданий. .

Вопросы или дополнительные предложения можно направлять Кену Трампу.

схем и пошаговых инструкций. Как сделать своими руками металлоискатель с дискриминацией металла

С наступлением весны все чаще на берегах рек можно встретить людей с металлоискателями. Большинство из них занимается «золотодобычей» чисто из любопытства и азарта. Но определенный процент действительно зарабатывает большие деньги на поиске редких вещиц. Секрет успеха таких исследований не только в опыте, информации и интуиции, но и в качестве оборудования, которым они оснащены. Профессиональный инструмент стоит дорого, и если вы знаете основы радиомеханики, то наверняка не раз задумывались над тем, как сделать металлоискатель своими руками. Редакция сайта придет вам на помощь и расскажет сегодня, как собрать устройство самостоятельно с помощью схем.

Читайте в статье:

Металлоискатель и его устройство


Такая модель стоит более 32 000 рублей, и, конечно же, такой прибор будет не по карману непрофессионалам. Поэтому предлагаем изучить устройство металлоискателя, чтобы самостоятельно собрать разновидность такого прибора. Итак, простейший металлоискатель состоит из следующих элементов.


Принцип работы таких металлодетекторов основан на приеме и передаче электромагнитных волн. Основными элементами устройства такого типа являются две катушки: одна — передатчик, а вторая — приемник.


Металлоискатель работает следующим образом: магнитные силовые линии первичного поля (А) красного цвета проходят через металлический предмет (В) и создают в нем вторичное поле (зеленые линии). Это вторичное поле улавливается приемником, и детектор посылает оператору звуковой сигнал. По принципу действия излучателей электронные устройства этого типа можно разделить на:

  1. Простые, работающие по принципу «прием-передача».
  2. Индукция.
  3. Пульс.
  4. Генератор.

Самые дешевые устройства первого типа.


Индукционный металлоискатель имеет одну катушку, которая посылает и принимает сигнал одновременно. А вот устройства с импульсной индукцией отличаются тем, что они генерируют ток передатчика, который включается на время, а затем резко выключается. Поле катушки генерирует импульсные вихревые токи в объекте, которые обнаруживаются путем анализа затухания импульса, наведенного в приемной катушке. Этот цикл повторяется непрерывно, возможно, сотни тысяч раз в секунду.

Принцип работы металлоискателя в зависимости от назначения и технического устройства

Принцип работы металлоискателя различается в зависимости от типа прибора. Рассмотрим основные из них:

  • Устройства динамического типа . Самый простой тип устройства, который все время сканирует поле. Главная особенность работы с таким устройством заключается в том, что необходимо все время находиться в движении, иначе сигнал пропадет. Такие приборы просты в использовании, однако обладают слабой чувствительностью.
  • Устройства импульсного типа. Обладают большой чувствительностью. Часто такое устройство идет в комплекте с несколькими дополнительными катушками для настройки на разные типы грунтов и металлов. Требует определенных навыков для настройки. Среди устройств этого класса можно выделить электронные устройства, работающие на низкой частоте – не выше 3 кГц.

  • Электронные устройства , с одной стороны, не дают реакции (или дают слабую) на нежелательные сигналы: мокрый песок, мелкие кусочки металла, выстрел, например, и, с другой стороны, обеспечивают хорошую чувствительность при поиске скрытых водопроводных труб и трасс центрального отопления, а также монет и других металлических предметов.
  • Детекторы глубины заточены под поиск объектов, находящихся на внушительной глубине. Они могут обнаруживать металлические предметы на глубине до 6 метров, в то время как другие модели «проникают» лишь до 3-х. Например, глубиномер Jeohunter 3D способен искать и обнаруживать пустоты и металлы, при этом показывая предметы, найденные в земле. в 3-х мерной форме.

Глубинные детекторы работают на двух катушках, одна параллельно поверхности земли, другая перпендикулярно.

  • Извещатели стационарные – это рамки, устанавливаемые на особо важных охраняемых объектах. Они вычисляют любые металлические предметы в сумках и карманах людей, проходящих через петлю.

Какие из металлоискателей подходят для сборки своими руками в домашних условиях

К простейшим устройствам, которые можно собрать самостоятельно, относятся устройства, работающие по принципу приема и передачи. Есть схемы, которые сможет сделать даже начинающий радиолюбитель, для этого нужно просто подобрать определенный набор деталей.


В интернете много видеоинструкций с подробным объяснением как сделать простой металлоискатель своими руками. Вот самые популярные из них:

  1. Металлоискатель “Пират”.
  2. Металлоискатель – бабочка.
  3. Излучатель без микросхем (ИС).
  4. Серия металлоискателей “Терминатор”.

Однако, несмотря на то, что некоторые аниматоры пытаются предложить системы для сборки металлоискателя из телефона, такие конструкции не выдержат «боевой» проверки. Детский игрушечный металлоискатель купить проще, толку больше будет.


А теперь подробнее о том, как сделать простой металлоискатель своими руками на примере конструкции Пират.

Самодельный металлоискатель “Пират”: схема и подробное описание сборки

Самоделки на базе металлоискателя серии Пират одни из самых популярных среди радиолюбителей. Благодаря хорошим рабочим качествам прибор может «обнаружить» объект на глубине 200 мм (для мелких предметов) и 1500 мм (крупногабаритные предметы).

Детали для сборки металлоискателя

Металлоискатель “Пират” – прибор импульсного типа. Для изготовления устройства потребуется приобрести:

  1. Материалы для изготовления корпуса, стержень (можно использовать пластиковую трубу), держатель и так далее.
  2. Провода и изолента.
  3. Наушники (подходят от плеера).
  4. Транзисторы – 3 шт: BC557, IRF740, BC547.
  5. Микросхемы: К157УД2 и NE
  6. Конденсатор керамический – 1 нФ.
  7. 2 пленочных конденсатора – 100 нФ.
  8. Конденсаторы электролитические: 10 мкФ (16 В) – 2 шт., 2200 мкФ (16 В) – 1 шт., 1 мкФ (16 В) – 2 шт., 220 мкФ (16 В) – 1 шт.
  9. Резисторы – 7 шт. на 1; 1,6; 47; 62; одна сотня; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ома.
  10. 2 диода 1N148.

Схемы металлоискателя своими руками

Классическая схема металлоискателя серии “Пират” построена на микросхеме NE555. Работа устройства зависит от компаратора, один выход которого подключен к генератору импульсов ИС, второй к катушке, а выход к динамику. В случае обнаружения металлических предметов сигнал с катушки поступает на компаратор, а затем на динамик, оповещающий оператора о наличии разыскиваемых предметов.


Плату можно поместить в простую распределительную коробку, которую можно купить в магазине электриков. Если такого инструмента вам недостаточно, вы можете попробовать сделать прибор более совершенного плана, вам поможет схема изготовления металлоискателя с привязкой к золоту.


Как собрать металлоискатель без использования микросхем

В данном приборе для формирования сигналов используются транзисторы советского образца КТ-361 и КТ-315 (можно использовать аналогичные радиодетали).

Как собрать плату металлоискателя своими руками

Генератор импульсов собран на микросхеме NE555. Подбором C1 и 2 и R2 и 3 регулируется частота. Полученные в результате сканирования импульсы передаются на транзистор Т1, а он передает сигнал на транзистор Т2. Усиление звуковой частоты происходит на транзисторе BC547 с коллектором, и подключаются наушники.


Для размещения радиодеталей используется печатная плата, которую легко изготовить самостоятельно. Для этого используем кусок листового гетинакса, покрытый медной электротехнической фольгой. Переносим на него соединительные детали, отмечаем места крепления, сверлим отверстия. Покрываем дорожки защитным лаком, а после высыхания опускаем будущую плату в хлорное железо для травления. Это необходимо для удаления незащищенных участков медной фольги.

Как сделать катушку для металлоискателя своими руками

Для основы потребуется кольцо диаметром около 200 мм (в качестве основы можно использовать обычные деревянные обручи), на которое намотана проволока 0,5 мм. ранить. Для увеличения глубины обнаружения металла рама катушки должна быть в пределах 260–270 мм, а число витков – 21–22 об/мин. Если под рукой нет ничего подходящего, можно намотать катушку на деревянную основу.

Моток медной проволоки на деревянной основе
Иллюстрация Действие Описание

Для намотки подготовьте доску с направляющими. Расстояние между ними равно диаметру основания, на которое вы будете монтировать катушку.
Намотайте проволоку по периметру креплений в 20-30 витков. Закрепите обмотку изолентой в нескольких местах.

Снять обмотку с основания и придать ей округлую форму, при необходимости дополнительно закрепить обмотку еще в нескольких местах.
Подключите схему к устройству и проверьте ее работу.
Витая пара за 5 минут

Нам потребуется: 1 витая пара 5 кат 24 AVG (2,5 мм), нож, паяльник, припой и мультитестер.

Иллюстрация Действие Описание
Сложите проволоку в два мотка косичкой. Оставьте по 10 см с каждой стороны.

Зачистите обмотку и освободите провода для подключения.
Подключаем провода по схеме.

Для лучшей фиксации припаяйте их паяльником.
Проверьте катушку в том же порядке, что и устройство с медным проводом. Выводы обмотки необходимо припаять к многожильному проводу диаметром в пределах 0,5–0,7 мм.

Краткая инструкция по настройке металлоискателя Пират своими руками

После того, как основные элементы металлоискателя готовы, приступаем к сборке. Закрепляем все узлы на штанге металлоискателя: корпус с катушкой, приемо-передающий блок и ручку. Если вы все сделали правильно, то дополнительных манипуляций с прибором не потребуется, так как он изначально имеет максимальную чувствительность. Более тонкая настройка производится с помощью переменного резистора R13. Нормальная работа извещателя должна обеспечиваться при среднем положении регулятора. Если есть осциллограф, то с его помощью на затворе транзистора Т2 надо измерить частоту, которая должна быть 120-150 Гц, а длительность импульса 130-150 мкс.

Можно ли сделать подводный металлоискатель своими руками

Принцип сборки подводного металлоискателя ничем не отличается от обычного, с той лишь разницей, что вам предстоит поработать над созданием непробиваемой оболочки с помощью герметик, а также размещение специальных световых индикаторов, которые могут сообщить о находке из-под воды. Пример как это будет работать на видео:

Металлоискатель “Терминатор 3” своими руками: подробная схема и видео инструкция по сборке

На протяжении многих лет металлоискатель Терминатор 3 занимает почетное место в рядах самодельных металлоискателей. Двухтональный прибор работает по принципу индукционного баланса.


Его основными характеристиками являются: низкое энергопотребление, различение металлов, режим цветных металлов, режим только золота и очень хорошая глубина поиска по сравнению с полупрофессиональными фирменными металлодетекторами. Предлагаем вам самое подробное описание сборки такого устройства от мастера Виктора Гончарова.

Как сделать своими руками металлоискатель с дискриминацией металлов

Дискриминация металлов – это способность прибора различать обнаруженный материал и классифицировать его. Дискриминация основана на разной электропроводности металлов. Простейшие способы определения типов металлов были реализованы в старых устройствах и устройствах начального уровня и имели два режима — «все металлы» и «цветные». Функция дискриминации позволяет оператору реагировать на фазовый сдвиг на определенную величину по сравнению с установленным (опорным) уровнем. В этом случае прибор не может различать цветные металлы.


Как сделать самодельный профессиональный металлоискатель из подручных средств в этом видео:

Особенности глубинных металлоискателей

Металлоискатели этого типа могут обнаруживать объекты на большой глубине. Хороший металлоискатель своими руками смотрит на глубину до 6 метров. Однако в этом случае размер находки должен быть солидным. Такие детекторы лучше всего подходят для обнаружения старых снарядов или обломков достаточно крупных размеров.


Глубинные металлоискатели бывают двух типов: рамочные и приемопередающие на стержне. Первый тип устройств способен охватить для сканирования большую площадь земли, однако в этом случае снижается эффективность и целенаправленность поиска. Второй вариант детектора — точечный, работает направленно вглубь малого диаметра. С ним нужно обращаться медленно и осторожно. Если вы поставили перед собой цель – построить такой металлоискатель, возможно, следующее видео подскажет, как это сделать.

Если у вас есть опыт сборки такого устройства и его применения, расскажите об этом другим!

ЛУЧШИЙ МЕТАЛЛОИСКАТЕЛЬ

Почему Фолькштурм был назван лучшим металлоискателем? Главное, чтобы схема была действительно простой и действительно работающей. Из множества схем металлоискателя, которые делал лично я, здесь все просто, глубоко и надежно! Тем более, что металлоискатель при своей простоте имеет хорошую схему дискриминации – определение железа или цветного металла в земле. Сборка металлоискателя заключается в безошибочной пайке платы и настройке катушек в резонанс и на ноль на выходе входного каскада на LF353. Тут нет ничего сверхсложного, было бы желание и мозги. Смотрим конструктивное исполнение металлоискателя и новую улучшенную схему Volksturm с описанием.

Так как вопросы возникают при сборке, чтобы сэкономить ваше время и не заставлять листать сотни страниц форума, вот ответы на 10 самых популярных вопросов. Статья находится в процессе написания, поэтому некоторые моменты будут добавлены позже.

1. Как этот металлоискатель работает и обнаруживает цели?
2. Как проверить работоспособность платы металлоискателя?
3. Какой резонанс выбрать?
4. Какие конденсаторы лучше?
5. Как настроить резонанс?
6. Как обнулить катушки?
7. Какой провод катушки лучше?
8. Какие детали можно заменить и чем?
9. От чего зависит глубина поиска целей?
10. Блок питания для металлоискателя Volksturm?

Принцип работы металлоискателя Volksturm

Попробую в двух словах о принципе работы: передача, прием и баланс индукции. В поисковом датчике металлоискателя установлены 2 катушки – передающая и приемная. Наличие металла изменяет индуктивную связь между ними (в том числе фазу), что влияет на принимаемый сигнал, который затем обрабатывается блоком индикации. Между первой и второй микросхемами находится переключатель, управляемый импульсами фазосдвинутого генератора относительно передающего канала (т.е. при работе передатчика выключается приемник и наоборот, если приемник включен, передатчик отдыхает, и в эту паузу приемник спокойно ловит отраженный сигнал). Итак, вы включили металлоискатель, и он подает звуковой сигнал. Отлично, если пищит, значит многие узлы работают. Разберемся, почему именно он пищит. Генератор на y6B постоянно выдает тональный сигнал. Потом идет на усилитель на двух транзисторах, но унч не откроется (не пропустите тон), пока напряжение на выходе u2B (7 пин) не позволит это сделать. Это напряжение устанавливается изменением режима с помощью этого самого хламового резистора. Им нужно выставить такое напряжение, чтобы Унч почти открывался и пропускал сигнал от генератора. А входная пара милливольт с катушки металлоискателя, пройдя усилительные каскады, превысит этот порог и он полностью откроется и динамик запищит. Теперь проследим прохождение сигнала, точнее ответного сигнала. На первом этапе (1-у1а) будет пара милливольт, возможно до 50. На втором этапе (7-у1Б) это отклонение увеличится, на третьем (1-у2А) уже будет пара вольт. Но без ответа везде на выходах по нулям.

Как проверить работоспособность платы металлоискателя

В общем усилитель и ключ (CD 4066) проверяют пальцем на входной контакт RX при максимальном сопротивлении сенс и максимальном фоне на динамике. Если есть изменение фона при нажатии пальцем на секунду, то ключ и ОУ работают, тогда катушки RX подключаем с конденсатором схемы параллельно, конденсатор на катушке TX последовательно, ставим одну катушку поверх другого и начинают снижать до 0 по минимальному показанию переменного тока на первой ножке усилителя U1A. Далее берем что-то большое и гладим и проверяем есть ли реакция на металл в динамике или нет. Проверим напряжение на u2B (7 пин), он должен быть хламовым регулятором, меняем +- пару вольт. Если нет, то проблема именно в этом каскаде ОУ. Для начала проверки платы выключите катушки и включите питание.

1. Должен быть звук при установке регулятора sens на максимальное сопротивление, коснуться пальцем РХ – если есть реакция, то все ОУ работают, если нет – проверить пальцем начиная с и2 и поменять( осмотрите обвязку) нерабочего ОУ.

2. Работа генератора проверяется программой частотомера. Припаяйте штекер от наушников к пину 12 CD4013 (561TM2) предусмотрительно припаяв p23 (чтобы не спалить звуковую карту). Используйте In-lane в звуковой карте. Смотрим частоту генерации, ее стабильность на уровне 8192 Гц. Если он сильно смещен, то необходимо впаять конденсатор с9, если даже после этого он нечетко выделяется и/или рядом много частотных всплесков, заменяем кварц.

3. Проверены усилители и генератор. Если все в порядке, но все равно не работает, меняйте ключ (CD 4066).

Какой резонанс катушки выбрать

При последовательном включении катушки увеличивается ток в катушке и общее потребление цепи. Дальность обнаружения цели увеличена, но это только на столе. На реальной земле земля будет ощущаться сильнее, чем больше ток накачки в катушке. Лучше включить параллельный резонанс, и поднять чутье входными каскадами. И батарейки живут намного дольше. Несмотря на то, что во всех фирменных дорогих металлоискателях используется последовательный резонанс, Штурму нужен именно параллельный. В импортных, дорогих устройствах есть хорошая схема отстройки земли, поэтому в этих устройствах можно включить последовательный.

Какие конденсаторы лучше поставить в схему металлоискатель

Тип конденсатора подключенного к катушке тут ни при чем, но если два опытным путем поменяли и увидели что резонанс лучше с одним из них, то как раз у одного из якобы 0,1 мкФ на самом деле 0,098 мкФ, а у другого 0,11. Вот разница между ними с точки зрения резонанса. Я использовал советские К73-17 и зеленые импортные подушки.

Как настроить резонанс катушки металлоискатель

Катушка, как оптимальный вариант, получается из гипсовых поплавков, склеенных с торцов эпоксидной смолой до нужного вам размера. Причем его центральная часть с куском ручки этой самой терки, которая обработана до одного широкого уха. На планке, наоборот, имеется вилка из двух крепежных выступов. Это решение решает проблему деформации катушки при затягивании пластикового болта. Пазы для обмоток делаются обычной выжигательницей, затем обнулением и заливкой. От холодного конца ТХ оставим 50 см провода, который изначально не заливаем, а скрутим из него небольшой виток (диаметром 3 см) и поместим его внутрь РХ, перемещая и деформируя его в небольших пределах, можно добиться точного нуля, но делать это лучше на открытом воздухе, расположив катушку у земли (как при поиске) с выключенным ГЭБом, если есть, то окончательно залить смолой. Тогда отстройка от грунта работает более-менее сносно (за исключением сильно минерализованного грунта). Такой змеевик получается легким, прочным, мало подверженным термическим деформациям, очень красиво обрабатывается и окрашивается. И еще одно наблюдение: если металлоискатель собран с балансом грунта (ГЭБ) и с выставленным в ноль центральным положением ползунка резистора с очень маленькой шайбой, диапазон регулировки ГЭБ составляет +- 80-100 мВ. Если ставить ноль крупным предметом, монета 10-50 копеек. диапазон регулировки увеличивается до +- 500-600 мВ. Не гонитесь за напряжением в процессе настройки резонанса – у меня около 40В при 12В при последовательном резонансе. Для того, чтобы появилась дискриминация, включаем конденсаторы в катушках параллельно (последовательное соединение необходимо только на этапе подбора кондеров в резонанс) – на черных металлах будет протяжный звук, а на не- черные металлы.

Или еще проще. Подключаем катушки по очереди к передающему выходу ТХ. Настраиваем в резонанс один, а после настройки – другой. Пошагово: Подключил, параллельно катушке, потыкал мультиметром переменные вольты на пределе, так же впаял параллельно катушке конденсатор 0,07-0,08 мкф, смотрим показания. Скажем, 4 В – очень слабо, не в резонансе с частотой. Воткнул параллельно первому конденсатор второй малой емкости – 0,01 мкФ (0,07+0,01=0,08). Смотрим – вольтметр уже показал 7 В. Отлично, увеличим емкость, подключим к 0,02 мкФ – смотрим на вольтметр, а там 20 В. Отлично, идем дальше – еще пару добавим тысяч пиков емкости. Ага. Уже начали падать, откатываться. И так добиться максимальных показаний вольтметра на катушке металлоискателя. Затем аналогично с другой (приемной) катушкой. Установите на максимум и снова подключите к приемному разъему.

Как обнулить катушки металлоискателя

Для настройки нуля подключаем тестер к первой ножке LF353 и постепенно начинаем сжимать и растягивать катушку. После заливки эпоксидкой ноль точно убежит. Поэтому не обязательно заливать всю катушку, а оставить место для регулировки, а после высыхания довести до нуля и заполнить полностью. Возьмите кусок шпагата и привяжите половину витка одним витком к середине (к центральной части, месту соединения двух витков), вставьте кусок палочки в петлю шпагата и затем скрутите его (потяните за шпагат) – моток усядется, поймав ноль, пропитайте шпагат клеем, после почти полного высыхания снова поправьте ноль, повернув палочку еще немного, и залейте шпагат полностью. Или проще: Передатчик закреплен в пластике неподвижно, а приемник размещен на первом на 1 см, как обручальные кольца. Первым выходом U1A будет писк 8 кГц – можно контролировать с помощью переменного вольтметра, но лучше просто с высокоомными наушниками. Итак, приемную катушку металлоискателя необходимо либо вдавить, либо отодвинуть от передающей до тех пор, пока писк на выходе ОУ не утихнет до минимума (или показания вольтметра не упадут до нескольких милливольт). Все, катушка собрана, закрепляем.

Какой провод лучше для поисковых катушек

Провод для намотки катушек значения не имеет. Любой пойдет от 0,3 до 0,8, нужно еще немного мощности подобрать для настройки контуров в резонанс и на частоту 8,192 кГц. Конечно, более тонкая проволока вполне подойдет, просто чем она толще, тем лучше добротность и, как следствие, чутье лучше. А вот если намотать 1 мм, то носить будет довольно тяжело. На листе бумаги нарисуйте прямоугольник 15 на 23 см. Отложите по 2,5 см от левого верхнего и нижнего углов и соедините их линией. То же самое делаем с правым верхним и нижним уголками, но откладываем по 3 см. Посередине нижней части поставить точку и точки слева и справа на расстоянии 1 см. Берем фанеру, прикладываем этот эскиз и вбиваем гвоздики во все указанные точки. Берем провод ПЭВ 0,3 и наматываем 80 витков провода. Но, если честно, неважно, сколько витков. Все равно частота 8 кГц будет поставлена ​​в резонанс с конденсатором. Сколько ранят – столько ранят. Я намотал 80 витков и конденсатор 0,1 мкФ, если мотать, допустим, 50, то соответственно придется ставить емкость где-то 0,13 мкФ. Далее, не снимая с шаблона, обматываем катушку толстой ниткой – наподобие того, как обматываются жгуты проводов. После покрываем катушку лаком. После высыхания снимите катушку с шаблона. Затем идет обмотка катушки изоляцией – фум-лентой или изолентой. Далее – обмотка приемной катушки фольгой, можно взять ленту из электролитических конденсаторов. Катушку TX можно оставить неэкранированной. Не забудьте оставить 10-миллиметровый РАЗРЫВ на экране посередине катушки. Далее идет намотка фольги луженой проволокой. Этот провод вместе с начальным контактом катушки и будет нашей массой. И, наконец, обмотка катушки изолентой. Индуктивность катушек около 3,5 мГн. Емкость около 0,1 мкФ. Что касается заливки катушки эпоксидкой, то я ее вообще не заливал. Я просто плотно обмотал его скотчем. И ничего, я провел два сезона с этим металлоискателем, не меняя настроек. Обратите внимание на влагоизоляцию контура и поисковых катушек, ведь косить придется по мокрой траве. Все должно быть герметично – иначе попадет влага и установка поплывет. Чувствительность ухудшится.

Какие детали и чем можно заменить

транзисторы :
BC546 – 3шт или КТ315.
BC556 – 1шт или КТ361
Оперативка :

LF353 – 1шт или поменять на более распространенный TL072.
LM358N – 2PCS
Digital ICS :
CD4011 – 1PC
CD4066 – 1PC
CD4013 – 1PC
.
390K – 1PC
1K – 2PCS
1,5K – 1PC
100K – 8PCS
220K – 1PC
130K – 2PCS
56K – 1PC
8.2K – 1PC
ПЕРСОНАТА ДЛЯ ДЕЙСТВИЯ : .10135:
.10135: 1PC
.
Конденсаторы не полярные :
1NF – 1PC
22NF – 3PCS (22000PF = 22NF = 0,022 UF)
220NF – 1PC
1UF -2PCS
47NF -1PC
10NF -1F -9010.102.102.102.102.102.1010102.
.
. – 2шт

Динамик крошечный.
Кварцевый резонатор на 32768 Гц.
Два сверхъярких светодиода разного цвета.

Если нет возможности приобрести импортные микросхемы, вот отечественные аналоги: КД 4066 – К561КТ3, КД4013 – 561ТМ2, КД4011 – 561ЛА7, ЛМ358Н – КР1040УД1. Микросхема LF353 прямого аналога не имеет, но смело ставьте LM358N или лучше TL072, TL062. Совсем не обязательно ставить именно операционный усилитель – LF353, я просто поднял коэффициент усиления на U1A заменой резистора в цепи отрицательной обратной связи 390 кОм с 1 мОм – чувствительность увеличилась значительно процентов на 50, правда после этой замены она стала нулевой, пришлось приклеить к катушке в определенном месте изолентой кусок алюминиевой пластины. Советские три копейки ощущаются по воздуху на расстоянии 25 сантиметров, и это при питании от 6 вольт потребляемый ток без индикации 10 мА. И не забывайте о панелях – удобство и простота настройки возрастут в разы. Транзисторы КТ814, Кт815 – в передающей части металлоискателя, КТ315 в УНЧ. Транзисторы – 816 и 817 желательно подобрать с одинаковым коэффициентом усиления. Заменяется любой подходящей структурой и емкостью. В генераторе металлоискателя установлен специальный часовой кварц на частоту 32768 Гц. Это стандарт абсолютно для всех кварцевых резонаторов, которые есть в любых электронных и электромеханических часах. В том числе наручные и дешевые китайские настенные/настольные. Архивы плат для варианта и для (вариант ручной балансировки грунта).

От чего зависит глубина поиска целей

Чем больше диаметр катушки металлоискателя, тем глубже чутье. Вообще глубина обнаружения цели данной катушкой зависит в первую очередь от размера самой цели. Но с увеличением диаметра катушки происходит снижение точности обнаружения объектов и даже иногда потеря малоразмерных целей. Для объектов размером с монету этот эффект наблюдается при увеличении размера катушки свыше 40 см. Резюмируя: большая поисковая катушка имеет большую глубину обнаружения и больший захват, но менее точно обнаруживает цель, чем маленькая. Большая катушка идеальна для поиска глубоких и больших целей, таких как сокровища и крупные предметы.

По форме катушки делятся на круглые и эллиптические (прямоугольные). Эллиптическая катушка металлоискателя обладает лучшей селективностью по сравнению с круглой, поскольку имеет меньшее магнитное поле и в поле ее действия попадает меньше посторонних предметов. Зато круглый имеет большую глубину обнаружения и лучшую чувствительность к цели. Особенно на слабоминерализованных почвах. Круглая катушка чаще всего используется при поиске металлоискателем.

Мотки диаметром менее 15 см называются малыми, мотки диаметром 15-30 см – средними и мотки более 30 см – большими. Большая катушка генерирует большее электромагнитное поле, поэтому имеет большую глубину обнаружения, чем маленькая. Большие катушки генерируют большое электромагнитное поле и, соответственно, имеют большую глубину обнаружения и охват поиска. Такие катушки используются для обзора больших площадей, но при их использовании может возникнуть проблема на сильно замусоренных участках, т.к. в поле действия больших катушек может попасть сразу несколько целей и металлоискатель будет реагировать на более крупную цель.

Электромагнитное поле небольшой поисковой катушки тоже невелико, поэтому с такой катушкой лучше всего вести поиск в местах, сильно замусоренных всякими мелкими металлическими предметами. Маленькая катушка идеальна для обнаружения небольших объектов, но имеет малую зону охвата и относительно малую глубину обнаружения.

Средние катушки хорошо подходят для поиска общего назначения. Такой размер поисковой катушки сочетает в себе достаточную глубину поиска и чувствительность к целям разного размера. Я сделал каждую катушку диаметром около 16 см и поместил обе эти катушки в круглую подставку из-под старого 15″ монитора. В этом варианте глубина поиска этого металлоискателя будет такой: алюминиевая пластина 50х70 мм – 60 см, гайка М5-5 см, монета – 30 см, ведро – около метра Эти значения получены в воздухе, в земле будет на 30% меньше.

Блок питания металлоискателя

Отдельно цепь металлоискателя потребляет 15-20 мА, с подключенной катушкой +30-40 мА, всего до 60 мА. Конечно, в зависимости от типа динамика и используемых светодиодов это значение может меняться. Самый простой случай – питание брали 3 (а то и два) последовательно соединенных литий-ионных аккумулятора от мобильных телефонов на 3,7В и при зарядке разряженных аккумуляторов, когда подключаем любой блок питания на 12-13В, ток заряда начинается от 0,8А и падает до 50мА за час, а дальше вообще ничего добавлять не надо, хотя ограничительный резистор конечно не помешает. Как и вообще самый простой вариант это 9V корона. Но учтите, что металлоискатель съест его за 2 часа. Но для кастомизации этот вариант питания самое то. Крона ни при каких обстоятельствах не выдаст большой ток, который может что-то сжечь в плате.

Самодельный металлоискатель

А теперь описание процесса сборки металлоискателя от одного из посетителей. Так как из приборов у меня только мультиметр, скачал виртуальную лабораторию Записных О.Л. из Интернета. Собрал переходник, простенький генератор и загнал осциллограф на холостой ход. Вроде показывает картинку. Потом начал искать радиодетали. Так как отпечатки в основном выкладываются в формате «lay», скачал «Sprint-Layout50». Я узнал, что такое лазерно-утюжная технология изготовления печатных плат и как их травить. Убрал плату. К этому времени все микросхемы были найдены. Чего я не нашел в своем сарае, мне пришлось купить. Начал припаивать к плате перемычки, резисторы, разъемы для микросхем, кварц от китайского будильника. Периодически проверяем сопротивление на шинах питания, чтобы не было соплей. Решил начать со сборки цифровой части устройства, как самой простой. То есть генератор, делитель и выключатель. Собрано. Установил микросхему генератора (К561ЛА7) и делителя (К561ТМ2). Микросхемы б/у, выдранные из найденных в сарае плат. Подал питание 12В, контролируя ток потребления амперметром, 561ТМ2 стал теплым. Заменил 561ТМ2, включил – ноль эмоций. Замеряю напряжение на ножках генератора – на ножках 1 и 2 12В. Меняю 561ЛА7. Включаю – на выходе делителя есть генерация на 13 ноге (наблюдаю на виртуальном осциллографе)! Картинка действительно не ахти, но за неимением нормального осциллографа сойдет. А вот на 1, 2 и 12 ноге ничего нет. Значит генератор рабочий, нужно менять ТМ2. Установил третью микросхему делителя – красота на всех выходах! Для себя сделал вывод, что паять микросхемы нужно максимально аккуратно! Это первый этап строительства.

Теперь устанавливаем плату металлоискателя. Не работал регулятор “SENS” – чувствительность, пришлось выкинуть конденсатор С3 после этого регулировка чувствительности заработала как надо. Мне не понравился звук, возникающий в крайнем левом положении регулятора “ПОРОГ” – порог, избавился от этого заменой резистора R9 на цепочку из последовательно соединенных резистора 5,6 кОм + конденсатор 47,0 мкФ (отрицательная клемма конденсатор на стороне транзистора). Пока нет чипа LF353, вместо него поставил LM358, с ним советские три копейки чувствуются в воздухе на расстоянии 15 сантиметров.

Поисковую катушку я включил на передачу как последовательный колебательный контур, а на прием как параллельный колебательный контур. Сначала настроил передающую катушку, подключил собранную конструкцию датчика к металлоискателю, параллельно катушке осциллограф и подобрал конденсаторы по максимальной амплитуде. После этого я подключил осциллограф к приемной катушке и подобрал конденсаторы на RX по максимальной амплитуде. Настройка цепей в резонанс занимает с помощью осциллографа несколько минут. Обмотки TX и RX содержат по 100 витков провода диаметром 0,4. Начинаем смешивать на столе, без корпуса. Просто чтобы было два обруча с проводами. А для того, чтобы убедиться, что он работает и что вообще можно смешивать, разнесем катушки друг от друга на полметра. Тогда ноль будет точно. Затем, наложив витки внахлест примерно на 1 см (как обручальные кольца), раздвинуть-раздвинуть. Нулевая точка может быть достаточно точной, и ее не так-то просто сразу уловить. Но она есть.

Когда я поднял усиление в приемном тракте МД, он стал нестабильно работать на максимальной чувствительности, это проявлялось в том, что после прохождения над целью и ее обнаружения выдавался сигнал, но он продолжался даже после того, как перед поисковой катушкой уже не было никакой цели, это проявлялось в виде прерывистых и колеблющихся звуковых сигналов. С помощью осциллографа была обнаружена и причина этого: при работе динамика и незначительном падении напряжения питания “ноль” уходит и схема МД переходит в автоколебательный режим, что может только можно выйти, загрубив порог звукового сигнала. Меня это не устраивало, поэтому я поставил на блок питания КР142ЕН5А + сверхъяркий белый светодиод для поднятия напряжения на выходе интегрального стабилизатора, стабилизатора на большее напряжение у меня не было. Такой светодиод можно использовать даже для подсветки поисковой катушки. Динамик подключил к стабилизатору, после этого МД сразу стал очень послушным, все стало работать как надо. Я считаю Volksturm действительно лучшим самодельным металлоискателем!

Недавно была предложена эта схема доработки, которая превратит Volksturm S в Volksturm SS + GEB. Теперь в приборе будет хороший дискриминатор, а так же селективность по металлу и расстройка по земле, прибор распаян на отдельной плате и подключен вместо конденсаторов с5 и с4. Схема комплектации и в архиве. Отдельное спасибо за информацию по сборке и настройке металлоискателя всем, кто принимал участие в обсуждении и модернизации схемы, особенно Электродыч, fez, xxx, slavake, ew2bw, redkii и другим коллегам-радиолюбителям помогли в подготовке материал.

В этой подробной статье мы расскажем о том, как сделать пиратский металлоискатель самостоятельно и своими руками, разберем все пошагово, все аспекты его сборки. Начиная от принципа работы, заканчивая списком популярных неисправностей.

Для начала немного истории, откуда взялся этот прибор, какие отзывы копателей и давайте посмотрим на его характеристики.

Пират вовсе не покоритель морских дальей, а такая аббревиатура. PI означает, что этот металлоискатель импульсный, а rat — это сайт автора этого МД, radioscot. Что касается отзывов, то пират снискал себе славу простого и недорогого устройства, обычно с него начинают начинающие создатели детекторов. Надежность зависит от автора и качества его сборки. После сборки он сразу готов к использованию, настройка не требуется.

Характеристики пиратского металлоискателя:

Также многое зависит от создателя данного прибора, используемых деталей и диаметра катушки. Приведем для примера заявленное автором значение:

  • Напряжение питания 9 – 12 вольт.
  • Потребляемый ток 30-40 мА.
  • Глубина обнаружения монет (25 мм) – 20 см.
  • Глубина обнаружения крупных металлов 150 см.

Список деталей:

Список необходимых деталей для пиратского металлоискателя прилагается в виде изображения ниже. Достать все эти радиодетали несложно, за исключением микросхемы компаратора, она встречается относительно редко, но в магазинах можно найти, в старой советской технике их хватает. Теперь вопрос, какие детали нужны, отпал, идем дальше.

Схема металлоискателя пират

Классическая схема пиратского металлоискателя основана на микросхеме ne555, вот ее чертеж.

Схема металлоискателя пират на NE555

Данная электрическая схема состоит из 2-х блоков – генератора импульсов и компаратора. Вкратце принцип работы таков: генератор импульсов подает свои импульсы на один вход компаратора, а на второй вход компаратора подается импульс с катушки. Если на двух входах компаратора есть сигналы, то он и на его выходе, сигнал с выхода идет на динамик, а он нас оповещает – металл здесь. К тому же в интернете есть схемы, МД пиратка с использованием микросхем tl072 и к561ла7. Конкретной информации по к561ла7 не нашел, так что если есть что сказать по этому поводу, ждем в комментариях, обязательно добавим в статью.

Схема пиратского металлоискателя на транзисторах

Второй вариант схемы от разработчика. В качестве генератора здесь используется не микросхема, а транзисторы, в исходном варианте советские КТ-361 и КТ-361. Но экспериментировать никто не запрещает, хорошо подойдут и другие аналогичные по параметрам транзисторы.

Схемы версий микроконтроллера: Pirate 2, Pirate 3, Pirate 4 не будут включены. Что касается схемы на золото, то здесь никаких отдельных манипуляций не требуется. Достаточно собрать обычного пирата и протестировать его, он должен реагировать на любые металлы. Некоторым нужно скачать схемы для печати, можно кликнуть по изображению и сохранить себе на компьютер. Если вы сделали переделку схемы своими руками, то мы будем рады добавить ваш вариант в статью.

Здесь мы подробно рассказали о схеме пиратского металлоискателя.

плата металлоискателя пират

транзисторная плата

Кстати вот плата для tl072, если кому интересно. на SMD-деталях.

Размеры платы:

  • На транзисторах – 30×76.
  • На NE555 – 30х80.
  • SMD на TL072 – 26×35.

Катушка на пиратский металлоискатель

Теперь поговорим о том, как сделать пиратскую катушку на металлоискатель своими руками.

Существует множество вариантов намотки катушки. Классический вариант – взять провод ПЭВ 0,5 и намотать 25 витков на какой-нибудь каркас, радиусом 19-20 см. Рекомендуется паять напрямую, а когда вся схема заработает, начинать экспериментировать с различными штекерами и переходниками. Если вы любите подкрутки, то их быть не должно, от этого во многом зависит чувствительность.

Некоторые делают катушку для пиратского металлоискателя из витой пары. Это очень хорошая катушка. Для его изготовления нам понадобится примерно 2,5 – 2,7 витой пары проводов. Находим середину и делаем отметку, затем делаем кольцо и также отмечаем как на рисунке ниже. Закрепляем все это дело и начинаем обходить кольцо концами с двух сторон. Делать это нужно плотно, без зазоров. У вас должно получиться примерно 3 оборота.

Распиновка провода для катушки витая пара

Глубинная катушка для пиратского металлоискателя.

Для увеличения глубины и чувствительности пиратского металлоискателя нужно правильно сделать катушку. Методика такая:

  1. Наматываем 25 витков.
  2. Проверяем, размотав один виток и отрезав их, чувствительность увеличится.
  3. Находим момент, когда чувствительность будет не увеличиваться, а уменьшаться.
  4. Рассчитываем количество витков и мотаем новую катушку с этим количеством витков + 1 или 2 витка.
  5. Достигнута максимальная чувствительность.

Повышает чувствительность пирата. Многое зависит и от качества треков. Также можно поиграться с резистором R7.

Параметры, при которых была достигнута максимальная глубина:

  • Количество витков – 10.
  • Сопротивление катушки – 2 Ом.
  • Толщина проволоки – 0,45.
  • Диаметр – 20 см.
  • Резистор R7 – 75 Ом.

Настройка пиратского металлоискателя

Не требует специальных настроек. Достаточно собрать плату и включить ее. Через 5-10 секунд начинает издавать звуки. Регулируем этот звук переменными резисторами до щелчка — готово, это максимальная чувствительность, лопата в руки и вперед.

пиратский металлоискатель не работает

Разберем перечень неисправностей, их причины и способы их устранения.

Неисправность: После сборки не подает признаков жизни.

Способ устранения: Если вы паяли паяльными пастами или какими-либо кислотами, настоятельно рекомендуется протереть плату спиртом и высушить. Если это не помогло, то нужно проверить каждую деталь на исправность, это основные причины.

Неисправность: NE555 или другая часть нагревается.

Устранение: проверяем дорожки на замыкания, проверяем номиналы и исправность всех деталей. Посмотрите советы от первой неисправности, пройдитесь по ним.

Пиратский металлоискатель с дискриминацией металлов

Металлоискатель пират подводный

Обычно собранный пират, уже готовый к подводной охоте. Главное хорошо изолировать корпус и катушку – всю электронную часть. Ну надо что-то придумать с указанием. Если, конечно, вы не будете с ним нырять, то все можно оставить как есть, но под водой вы не услышите ни звука. Обычно для таких целей делается световая индикация.

Пиратский металлоискатель Upgrade

Поскольку пират очень простой, на него очень легко наслаивать различные примочки и улучшения. Некоторые из них мы сейчас и рассмотрим.

тональный звук.

Накрутить тональный звук на пиратку очень просто, ниже вы увидите схему и печатную плату.

Схема контроля разряда аккумулятора

Вот некоторые доработки, пользуйтесь на здоровье.

Вывод: вот мы и разобрались, как самому сделать пиратский металлоискатель. Статья достаточно полная, но, как и все остальное, несовершенна. Если у вас есть дополнения к нему, то ждем в комментариях ниже.

Жмите “Нравится” и получайте только лучшие посты в Facebook ↓

Мечта найти клад все чаще заменяется в наше время более реалистичной программой поиска драгоценных металлов в естественной или искусственной среде.

В современных условиях очень важно найти и извлечь ценные материалы , оказавшиеся среди отходов , либо в другой неконтролируемой среде.

Аппаратное обеспечение является важным компонентом такой технологии поиска.

Поиск и извлечение золота и ценных металлов из отходов, мусора, в природных условиях является частью стратегии рециклинга, технологии эффективной переработки отработанных материалов, в т.ч.

Поиск их в земле или в массе промышленных и других отходов не только требует применения техники, но и стимулирует ее усовершенствование. Создаются устройства разного уровня и специализации. Есть интерес к такому оборудованию среди любителей и энтузиастов поиска ценных металлов.

Металлодетектор является наиболее важным инструментом для ручного поиска металлов в хаотичной естественной или искусственной среде.

С помощью такого прибора можно искать не только, но и серебро, и другие драгоценные металлы.

Принцип устройства любой металлоискатель на основе электромагнитного воздействия .

Вот как работает типичная технология обнаружения металла:

  1. Устройство создает электромагнитное поле .
  2. Металл объект , тайно находящийся в чужой среде, влияет на такое поле, когда попадает в сферу его влияния. .
  3. устройство улавливает воздействие объекта на электромагнитное поле и сигнализирует об этом .

Большинство моделей металлоискателей работают по этому принципу.

Технические отличия такого оборудования позволяют получить более полную информацию о факте обнаружения металлического предмета, например:

  • оценить массу находки;
  • получить данные о форме, размерах и конфигурации объекта;
  • укажите местоположение, включая глубину.

В Сети много информации о металлоискателях разной сложности и конструкции. Там можно освежить в памяти теорию электромагнитного поля, изучаемую в школе.

Простейшие , примитивные металлоискатели (обычно это самодельные конструкции для поиска золота, серебра и других металлов любителями-энтузиастами) собирается из готовых приборов и изделий, работающих с применением электромагнитного воздействия.

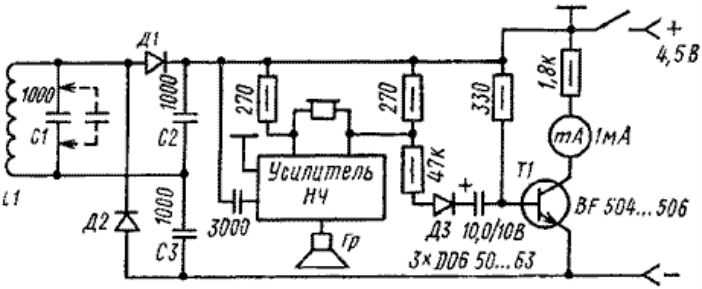

Многие знакомы с примитивной, но вполне работоспособной схемой металлоискателя, в которой электромагнитное поле создает импульсный элемент обычного калькулятора.

Реакция Создаваемое поле на обнаруженные металлические предметы Подхватывает простейший бытовой радиоприемник . Сигнал о такой находке слышен, вполне отчетлив и понятен.

Более сложные любительские и профессиональные металлодетекторы сохраняют логическую основу технологии в виде трех компонентов :

  • генератор электромагнитного поля;
  • датчик изменения этого поля;
  • оборудование для оценки обнаруженных аномалий, сигнализации об этом.

Устройства разного уровня сложности и функционального потенциала можно условно разделить на группы. Классификация на основе профессионализма и специализация пользователей – одна из общепризнанных:

  • любительское оборудование, собранное своими руками и используемое в качестве хобби-инструмента или новичками в поиске металлов;
  • полупрофессиональное оборудование, необходимое увлеченным любителям и фанатикам;
  • профессиональные металлодетекторы для постоянных работников данной сферы;
  • Специальные устройства для поиска металлов в сложных условиях – на глубине, под водой, с выбросом драгметаллов.

Распространение поискового оборудования таково, что многие устройства этого типа можно приобрести в магазинах садовой и дачной техники.

Аппарат для поиска и обнаружения металла нужен не только в рециклинговом деле, в поиске артефактов и кладов. Многочисленные системы безопасности, всем известные кадры – одна из версий технологии поиска металла . Настройки этих кадров ориентированы на поиск оружия и подобных опасных предметов.

Катушка

Очень важный узел Оборудование для поиска металла – катушка или рама . Это чаще всего обмотка специальной конфигурации, задача которой сформировать электромагнитное поле и уловить его реакцию на обнаружение постороннего для поисковой среды металлического тела.

В большинстве конструкций катушка размещена на длинной штанге – рукоятке для перемещения ее вблизи зоны поиска.

Для любительского изготовления катушек продаются каркасы самых популярных типов. Сделать такую ​​покупку проще всего в интернет-магазине.

Многие любители сами делают каркасы катушек . Делается это из соображений экономии или в надежде получить более качественный инструмент авторской разработки.

Для этого используются подручные средства. – пластмассовые изделия, фанера и даже заполнение собранной обмотки монтажной строительной пеной.

Поисковик или кладоискатель стремится найти наиболее эффективную технику работы с металлоискателем, выбирая правильные режимы работы электроники и правильные способы манипуляций с катушкой.

Электронная схема

Логическим элементом металлоискателя является электронная схема. Она выполняет множество функций :

  1. Первая задача этого компонента заключается в создании электромагнитного сигнала нужного формата , который с помощью катушки преобразуется в поле.
  2. Второй задачей электронной схемы является анализ изменений поля, уловленных кадром , их обработка.
  3. Третья задача подача информирующего сигнала оператору – звуковой, световой, показания индикаторов и приборов.

Лучше всего, если человек, желающий самостоятельно собрать электронную схему, обладает знаниями в радиолюбительской или электронной технике. Такой мастер может не только собрать нужную схему, но и изменить и усовершенствовать конструкцию.

Многие электронные устройства достаточно просты, их может собрать даже новичок . Полученное устройство будет работоспособно без настройки, если сборщик точно следовал рекомендациям разработчика такой схемы.

Как самому сделать “Пиратку”?

Одной из самых популярных моделей металлоискателей, предназначенных для любительского производства своими руками, является Pirate.

Сокращенное от его устройства и веб-сайта разработчика, это имя остроумно отражает романтику поиска драгоценных металлов.

Вот основные преимущества данной модели :

  • простота устройства и сборки;
  • низкая стоимость деталей и материалов;
  • достаточные рабочие параметры;
  • признанное удобство для новичков.

Электронная схема этой модели не требует программирования. В “Пиратке” использованы доступные каждому детали , правильно собранная схема полностью работоспособна.

Устройство и принцип действия

Конструктивная схема и компоновка металлоискателя “Пират” традиционна для подобного рода оборудования. Он представляет собой стержень, на нижнем конце которого установлена ​​катушка , а на верхнем – электронный блок с аккумулятором 9.0135 .

Расположение электронного блока должно оставлять место для удобного удержания стержня рукой.

Некоторые мастера предпочитают, чтобы звуковой сигнал устройства подавался не динамиком, а наушниками. При этом кабель наушников выходит из электронного блока.

Технология устройства импульсная . Это позволяет обеспечить очень хорошие показатели чувствительности для данного класса оборудования. Ниже представлена ​​схема электронного блока на микросхемах.

Аналогичную схему можно собрать на транзисторах вместо микросхем. Для данной версии могут потребоваться дополнительные настройки, доступные только опытным радиомастерам. Именно поэтому транзисторная схема применяется реже.

Материалы, детали и заготовки

Помимо деталей и точно указанных на принципиальной схеме электронного блока, для сборки металлоискатель для золота и других металлов необходимо подготовить некоторые материалы и заготовки:

  • готовая плата для сборки электронной схемы или фольгированный материал для ее самостоятельного изготовления;
  • источник питания в виде любой комбинации аккумуляторов или батарей с общим напряжением 12В;
  • эмалированная проволока сечением 0,5 – 0,6 мм для изготовления катушки;
  • Провод медный многожильный для соединений сечением не менее 0,75 кв. мм;
  • корпус электронного блока – пластиковый контейнер подходящего размера;
  • Достаточно прочная пластиковая труба для штанги;
  • рамка для намотки катушки;
  • расходные материалы – припой, термоусадочный кембрик, изолента, шурупы и саморезы, клеи и герметики.

Печатную плату для сборки электронной схемы лучше делать по образцу наработок, представленных в интернете.

Ниже представлен один из таких образцов пригодных для сборки электроники на микросхемах.

Изготовлением платы занимаются любители самоделкиной электроники, да и то не все. Большинство людей, желающих создать металлоискатель самостоятельно, предпочитают покупать именно такую ​​деталь.

Для сборки катушки необходима рама или рама , не содержащая металлических элементов. Мастер-любитель может сделать такой каркас из фанеры, пластика или подобрать аналогичный из готовых пластиковых изделий, например, посуды. Каркас можно приобрести в готовом виде или изготовить самостоятельно.

Рекомендуемые параметры катушки – 25 витков эмалированной проволоки диаметром 0,5 мм по оправке диаметром 190-200 мм. Увеличение диаметра на 30 % приведет к увеличению чувствительности прибора при условии уменьшения числа витков до 20-21.

Пластиковый каркас для катушки — одна из самых распространенных деталей металлоискателя в продаже.

Технология обращения с катушкой такова, что этот очень хрупкий узел может пострадать от ударов о неровности пола, камни и острые предметы. Чтобы избежать этого катушка на раме закрыта снизу пластиковой пластиной . Такая тарелка не только защищает катушку, но и обеспечивает режим скольжения по высокой траве. Поиск становится более интенсивным.

Порядок сборки и проект

Для успешной сборки металлоискателя лучше всего следовать этой процедуре :

  • Производство печатных плат и сборка электронных схем;
  • подбор подходящего пластикового контейнера для него и завершение сборки электронного блока;
  • производство рулонов;
  • Изготовление стержня удобной формы и присоединение к нему электронного блока и катушки, выполнение соединений с электронной схемой.

Хотя порядок сборки не принципиален. Для тех, кто изготавливает аппарат для непрерывной длительной работы в сфере поиска цветных металлов и последующей переработки (переработка для повторного использования), важным фактором является удобство использования .

В этом случае изучение формы стержня и компоновки основных элементов аппарата становится ключевым фактором. Таким образом, в создании устройства появляется серьезный конструкторский этап.

Лучший способ выполнить этот шаг — использовать моделирование в натуральную величину . Такую лепку можно сделать, используя деревянные детали подходящей формы, например:

  • черенок для лопаты;
  • кусочков фанеры нужной формы;
  • обрезки;
  • временные крепления из отрезков проволоки, гвоздей и веревок.

Убедившись, что собранная модель устройства будет достаточно функциональной и удобной, можно переходить к окончательной сборке. Готовый аппарат , как правило, не требует настройки , полностью готов к работе. Начать поиск металла можно с выбора нужного уровня чувствительности и правильной тактики манипуляций с катушкой.

Сборщики, которым необходимо как можно быстрее собрать свой аппарат, могут воспользоваться готовыми наборами .

Покупка такого набора позволяет значительно упростить изготовление “Пирата”. Есть одно из предложений.

Пользователи металлоискателя “Пират”, имеющие навыки радиолюбительской работы, могут модифицировать конструкцию этого прибора. Вот только несколько направлений таких усовершенствований :

  1. Изготовление катушек с необычными параметрами – по размерам, из специальных материалов, например – витая пара.
  2. Устройство дополнительных функциональных систем , например – индикация степени разрядки аккумулятора.
  3. Производство подводные модели .
  4. Дополнения электронная схема, для различения металлов (создание функции дискриминации).

Простой, недорогой и надежный металлоискатель “Пират” исправно работает в самых разных условиях.

Самодельный металлоискатель – плюсы и минусы

Дешевизна , база преимущество Актуально для металлоискателя самостоятельное изготовление любых изделий. Вот еще сан на самодельном аппарате:

  • самая актуальная технология поиска для новичков;
  • возможность создания устройства совершенно индивидуальной формы, дизайна и конфигурации;
  • удовольствие от самостоятельного изготовления эффективного работоспособного устройства.

Как и любой прибор, сделанный любителем, металлоискатель не лишен некоторых недостатков .

Вот особенности модели Pirate, которые отмечают пользователи:

  • энергичный расход заряда аккумуляторов;
  • отсутствие дискриминации , то есть точная чувствительность к черным, цветным и драгоценным металлам;
  • ограниченная по сравнению с дорогими моделями чувствительность .

Несмотря на недостатки, модель Пират очень популярна. Это связано с простотой самодельного изготовления и высокой производительностью недорогого устройства.

Специалисты по переработке считают, что дискриминационные возможности металлодетектора не имеют большого значения. Все найденные металлы настолько ценны, что их обработка всегда оправдана. Ориентация на поиски золота требует не только снаряжения, но и немалых опыт , сопровождающие знания и конечно же удача .

Видео по теме

В видео представлена ​​подробная инструкция по изготовлению и сборке металлоискателя Пират своими руками:

Заключение

Когда металлоискатель готов, можно приступать к работе. Нужно знать, что ни один самый совершенный аппарат не позволит найти только золотые спрятанные предметы.

Металлоискатель поможет найти ценный металл, и весьма вероятно, что это будет золото. Лучше всего, если будущий золотоискатель имеет реальное представление о технике поиска.

Многие особенности эксплуатации готовой техники очень важны для тех, кто занимается разработкой и сборкой собственных моделей. Необходимо заранее иметь представление о технологии работы с таким оборудованием – это основа его качественного проектирования.

Эффективность поиска золота повышается с опытом. Здесь самые важные элементы такие опыт :

  • правильный выбор конструкции металлоискателя и качественное его изготовление своими руками;
  • возможность корректно выбирать сайт поиска;
  • возможность использовать весь потенциал металлоискателя;
  • выбор подходящей технологии поиска в различных условиях;
  • Модернизация металлоискателя.

Правильно собранное и отлаженное оборудование всегда поможет в поисках золота, и этот ценный металл обязательно будет найден.

В контакте с

Предлагаемый для повторения металлоискатель импульсный “Шанс” разработан известным конструктором Андреем Федоровым и получил признание радиолюбителей как в нашей стране, так и за рубежом. Этот металлоискатель является своеобразным продолжением серии приборов Клон и воплощает в себе самые передовые разработки в области построения этих металлоискателей. Помимо селекции металлов, в приборе есть функция дискриминации: включив встроенные маски, можно добиться отстройки от черных металлов при поиске.

Индикация показаний прибора осуществляется с помощью ЖКИ индикатора (шкала VDI, Амплитудная шкала (размер, расположение объекта), индикация напряжения аккумулятора (уровень заряда аккумулятора)) и звуковых сигналов различной тональности. Сердцем металлоискателя является уже известный нам микроконтроллер Atmega8-16PI в связке с внешним АЦП. Использование внешнего АЦП обусловлено расширением набора функций устройства – внедрение такого набора функций без внешнего АЦП физически невозможно из-за малого внутреннего ресурса микроконтроллера.


Приведу некоторые характеристики устройства. Чувствительность для монет 5 коп СССР до 25см. Отбор для металлов в идеальных условиях: чем “чернее” металл – тем ниже его проводимость, и тем ближе к левому краю шкалы VDI будут показания; чем более «красочный» металл, тем больше его электропроводность, соответственно показания на шкале будут ближе к правому краю (показания на шкале зависят от выбора прошивки прибора и могут меняться). Функция дискриминации: включив по очереди одну из четырех масок, можно указать прибору не реагировать на «черные» металлы в необходимой степени (вплоть до полного устранения влияния черных металлов). Барьерная функция: на 16 уровнях помогает строиться от влияния «земли» и других внешних факторов.


Чтобы повторить Шанс, в первую очередь нужно зайти на страницу автора fandy.vov.ru, где есть схемы, прошивки, конфигурационные биты для прошивки микроконтроллера, описание работы кнопок и другую полезную информацию. Основные, редкие и самые дорогие части устройства — микросхема АЦП и ЖК-индикатор. Аналогом микросхемы АЦП (MCP3201) является микросхема ADS7816, для которой автор написал исправленную прошивку (0.8.4). Следующей важной частью металлоискателя является ЖК-индикатор. При всем разнообразии и нынешнем изобилии таких комплектующих наиболее подходящими, на мой взгляд, являются надежные и достаточно дешевые индикаторы от Winstar, превосходящие по цене/качеству индикаторы отечественного производителя МЭЛТ. При покупке индикатора следует выбирать исходя из следующих ориентиров: символьно-синтезирующий индикатор, 2 строки по 16 символов, поддержка кириллицы (возможность использования индикатора в любой другой разработке), наличие встроенного контроллера HD44780. Вы можете просмотреть и загрузить спецификации и распиновку на веб-сайте Winstar. В архиве также есть список запчастей.


Операционный усилитель OP37 можно заменить на более дешевый и распространенный аналог NE5534P. DC/DC преобразователь ICL7660S можно, хотя и не желательно, заменить на аналогичный без буквы S (с буквой S на 12 вольт, без нее на 10 вольт, работать будет, но с перегрузом). Микроконтроллер — наш старый друг Atmega8-16PI (Atmega8-16PU, Atmega8A-PU). Контроллер программируется с помощью самого простого программатора, который использовался при программировании микроконтроллера для устройства Clone. Здесь параметры устройства и пошаговое описание процесса программирования данного контроллера. Тут самое главное не забыть про конфигурационные биты! Архив с для микроконтроллера.


Планарная катушка металлоискателя выполнена на диэлектрическом каркасе толщиной 4 мм и намотана проволокой диаметром 0,65 – 0,8 мм. Шаблон катушки показан на рисунке ниже. Стержень устройства изготовлен по технологии, описанной в статье. Вы можете собрать металлоискатель на авторской печатной плате или использовать гораздо более простую для повторения (для начинающих) плату от DesAlex – см. картинку на форуме. Сам переделал штук 5 таких катушек – поменял количество витков, толщину каркаса с 2 до 6 мм. Наилучший результат получился на рамке 4мм, количество витков как у автора, индуктивность 389Эм-м-м. Эксперименты с намоткой/размоткой не повлияли на конечный результат (отмечено многими, кто повторял этот девайс), то есть разброс в +-10% ни на что не влияет. Хотя каждый результат будет отличаться от другого (диаметр провода, качество провода, наличие примесей, качество намотки, гидроизоляция катушки (лак, эпоксидка, краска)), качество и длина питающего кабеля – все влияет на добротность проводки. элемент поиска.


Правильно собранный прибор не требует настройки и полностью исправен! В заключение хотелось бы поблагодарить автора металлоискателя (AndyF) за отличный импульсный металлоискатель с дискриминацией, а так же “DesAlex” и за надежную печатную плату, без которой прибор не получил бы такой массовой популярности среди радиолюбителей и любителей активного отдыха, что является поиском исторических реликвий!Материал предоставлен Электродыч.

Обсудить статью МЕТАЛЛОИСКАТЕЛЬ ШАНС

Импульсный металлоискатель Пират своими руками

В последнее время большую популярность приобрело такое занятие, как поиск различных старинных монет, предметов быта и просто металлических безделушек в земле с помощью металлоискателя. В самом деле, что может быть лучше, чем с утра прогуляться по полю, вдыхая запахи природы, наслаждаясь видами. А если при этом удастся найти в земле какую-нибудь стоящую находку – тогда сказка. Некоторые люди делают это намеренно, целыми днями прочесывая поля в поисках ценных монет или других украшений. В их распоряжении дорогие заводские металлоискатели, купить которые не каждый может себе позволить. Однако полноценный металлоискатель вполне можно собрать самостоятельно.

В данной статье речь пойдет о создании самого популярного, востребованного, проверенного временем, надежного импульсного металлоискателя под названием «Пират». Он позволяет находить монеты в земле на глубине 15-20 см и крупные предметы на расстоянии до 1,5 м. Схема металлоискателя представлена ​​ниже.

Схема металлоискателя “Пират”


Всю схему условно можно разделить на две части – передатчик и приемник. Микросхема NE555 формирует прямоугольные импульсы, которые через мощный полевой транзистор подаются на катушку. При взаимодействии катушки с металлом вблизи нее происходят сложные физические явления, благодаря которым приемная часть имеет возможность «видеть», есть металл в области катушки или нет. Схема приемника в исходной схеме Пирата – советская К157УД2, достать которую сейчас становится довольно сложно. Однако вместо него можно использовать современный TL072, при этом параметры металлоискателя останутся точно такими же. Предлагаемая в статье плата предназначена именно для установки микросхемы TL072 (у них разная цоколевка).
Конденсаторы С1 и С2 отвечают за формирование частоты прямоугольных импульсов, их емкость должна быть стабильной, поэтому желательно применить пленку. Резисторы R2 и R3 отвечают за длительность и частоту прямоугольных импульсов, которые формирует микросхема. С его выхода они поступают на транзистор Т1, инвертируются и подаются на затвор полевого транзистора. Здесь можно использовать любой достаточно мощный полевой транзистор с напряжением сток-исток не менее 200 вольт. Например, IRF630, IRF740. Диоды Д1 и Д2 любые маломощные, например, КД521 или 1Н4148. Между 1 и 6 выводом микросхемы включается переменный резистор номиналом 100 кОм, которым и устанавливается чувствительность. Удобнее всего использовать два потенциометра, 100 кОм для грубой настройки и 1-10 кОм для точной настройки. Вы можете подключить их следующим образом:

Динамик в схеме включен последовательно с резистором 10-47 Ом. Чем меньше его сопротивление, тем громче звук и тем больше потребление металлоискателя. Транзистор Т3 можно заменить любым другим маломощным транзистором NPN, например отечественным КТ3102. Динамик можно использовать любой, первый. Итак, перейдем от слов к делу.

Металлодетектор в сборе


Список деталей


Чипы:
  • NE555 – 1 шт.
  • TL072 – 1 шт.

Транзисторы:
  • BC547 – 1 шт.
  • BC557 – 1 шт.

Конденсаторы:
  • 100 нФ – 2 шт.
  • 1 нФ – 1 шт.
  • 10 мкФ – 2 шт.
  • 1 мкФ – 2 шт.
  • 220 мкФ – 1 шт.

Резисторы:
  • 100 кОм – 1 шт.
  • 1,6 кОм – 1 шт.
  • 1 кОм – 1 шт.
  • 10 Ом – 2 шт.
  • 150 Ом – 1 шт.
  • 220 Ом – 1 шт.
  • 390 Ом – 1 шт.
  • 47 кОм – 2 шт.
  • 62 кОм – 1 шт.
  • 2 МОм – 1 шт.
  • 120 кОм – 1 шт.
  • 470 кОм – 1 шт.

Опора:
  • Динамик 1 – шт.
  • Диоды 1N4148 – 2 шт.
  • Розетки DIP8 – 2 шт.
  • Потенциометр 100 кОм – 1 шт.
  • Потенциометр 10 кОм – 1 шт.

Печатная плата

Печатная плата выполнена методом ЛУТ, зеркалировать перед печатью не требуется.

[11.66 Кб] (Скачиваний: 1613)


На плату в первую очередь нужно припаять резисторы, диоды, потом все остальное. Микросхемы желательно установить в гнёзда. Провода для подключения катушки, динамика, потенциометра и катушки можно припаять прямо к плате, но удобнее использовать винтовые клеммники, тогда можно будет подключать и отключать провода без использования паяльника.





Производство катушек

Несколько слов о поисковой катушке. Самый оптимальный вариант – намотать 20-25 витков медного провода сечением 0,5 мм2 на круглый каркас диаметром около 20 см. Чувствительность в большой степени зависит от количества витков, поэтому сначала следует намотать больше витков, штук 30, а затем постепенно уменьшать количество витков, выбирать такое число, при котором чувствительность будет максимальной. Провода от платы от катушки должны быть не длинными, желательно медными и сечением не меньше сечения провода катушки.



Настройка металлоискателя

После сборки платы, намотки катушки прибор можно включать. В первые 5-10 секунд после включения из динамика будут слышны различные шумы и трески, это нормально. Затем, когда операционный усилитель войдет в свой рабочий режим, нужно потенциометром найти такой режим, когда из динамика будут идти отдельные щелчки. При поднесении металлического предмета к катушке частота щелчков значительно возрастет, а если добавить металл в самый центр катушки, то доверие превратится в сплошной гул. Если чувствительности не хватает, и изменение числа витков катушки не помогает, стоит попробовать подобрать номиналы резисторов R7, R11, меняя их в большую или меньшую сторону. Плату необходимо отмывать от флюса, часто он становится причиной некорректной работы металлоискателя. Удачной сборки!

Имеют ли металлоискатели смысл для вашего школьного округа?

Трагическая массовая стрельба в начальной школе Сэнди-Хук пять лет назад стала важным поворотным моментом для школьной безопасности. Это вызвало всплеск модификации зданий по всей стране, поскольку школьные чиновники усердно работали над обновлением своих программ безопасности и контролем доступа к своим объектам.

Инцидент Сэнди-Хук спровоцировал резкое увеличение использования систем зуммера, когда посетители могут получить доступ только после того, как сотрудник введет их в здание, объяснила доктор Эми Клингер, директор сети школьной безопасности для преподавателей.

С тех пор школьные округа усилили безопасность и другими способами.

Статистические данные Национального центра образования за 2013-2014 учебный год показывают, что 75 процентов опрошенных государственных школ использовали камеры видеонаблюдения для наблюдения за своими школами, 68 процентов требовали, чтобы преподаватели и персонал носили удостоверения личности с фотографией, а 24 процента использовали собак для вынюхивания наркотиков, чтобы проводить случайные поиски. Но только 4 процента использовали случайные проверки металлоискателя .

Почему больше школ не используют металлодетекторы?

В течение многих лет мы проходим через металлодетекторы на контрольно-пропускных пунктах в аэропортах и ​​подвергаем себя аналогичным досмотрам и обыскам на концертах и ​​спортивных мероприятиях.

Но использование металлодетекторов в школах в основном ограничивалось крупными городскими районами, где зафиксированы случаи насилия с применением оружия. Департамент образования Нью-Йорка, например, установил свои первые металлодетекторы в 1988 году и в настоящее время проводит проверки более чем в 90 зданиях.

Однако для подавляющего большинства государственных школ металлоискатели могут не подойти. Вы должны сопоставить свой профиль риска со стоимостью и сложностью реализации. Вы также должны изучить продолжающиеся споры о том, создают ли металлоискатели более безопасную среду или пугающую, похожую на тюрьму.

Краткосрочные и долгосрочные расходы на школьные металлодетекторы

Стационарный металлодетектор может стоить от 1000 до 30000 долларов. Согласно отчету Национального института юстиции, модели в диапазоне от 4000 до 5000 долларов обычно предлагают функции, наиболее подходящие для школьной среды.

Но начальная стоимость снаряжения говорит лишь часть истории. Также необходимо учитывать расходы на эксплуатацию и техническое обслуживание:

  • Наем сотрудников службы безопасности для работы с металлодетекторами
  • Обеспечение непрерывного обучения сотрудников службы безопасности и другого персонала
  • Техническое обслуживание и ремонт оборудования
  • Замена устаревшего оборудования

Металлодетектор Эксплуатационные проблемы вызывают много вопросов

Системы металлодетектора, безусловно, могут служить инструментом снижения риска, но Кен Трамп, консультант по школьной безопасности и президент Национальной школьной службы охраны и безопасности, считает наиболее эффективными школьные программы безопасности должны работать 24 часа в сутки, 7 дней в неделю, чтобы люди не могли входить в школу и хранить или использовать оружие в часы, когда не проводится проверка.

Вам необходимо взвесить осуществимость системы, работающей круглосуточно и без выходных, и риски ее периодической эксплуатации:

  • Если вы проверяете учеников только перед началом учебного дня, что произойдет, когда учащиеся прибудут позже в тот же день?
  • Будете ли вы проверять всех сотрудников и преподавателей?
  • А посетители?
  • Будете ли вы использовать металлодетекторы во время внеклассных занятий или вечерних мероприятий?

Вы должны рассмотреть и другие вопросы логистики:

  • Как вы будете защищать другие точки входа, включая двери и окна на первом этаже, чтобы вы могли направлять студентов, сотрудников и посетителей через главный вход?
  • Сможете ли вы ежедневно проверять сотни, а то и тысячи учеников и при этом начинать учебный день вовремя?
  • Имеет ли смысл установка стационарных проходных извещателей или переносных моделей для проведения случайных зачисток?

Эффективны ли металлодетекторы в школах?

Продолжаются споры о том, действительно ли работают школьные программы металлодетекторов и заставляют ли они учащихся чувствовать себя в безопасности или в тревоге.

Сторонники считают, что администраторы должны сделать все возможное, чтобы сделать школы более безопасными — чего бы это ни стоило. И часто встревоженные родители настаивают на металлоискателях после инцидента, связанного с оружием, в районе их ребенка, громкого нападения в другой школе или общего ощущения, что их школа может быть небезопасной.

Один из законодателей из Южной Каролины, член Палаты представителей Вендалл Гиллиард, только что предложил законопроект о размещении проходных металлодетекторов на каждом входе в каждую государственную начальную, среднюю и старшую школу в штате к следующему учебному году.

Он объяснил: «Мы будем ждать еще одну «Колумбайн» или «Сэнди Хук»? Нам нужно действовать, и нам нужно действовать быстро. Я всегда говорю людям: если есть технология, используйте ее».

Программы металлодетекторов доказали свою эффективность в некоторых крупных городских районах.

Эрик Уэстон, начальник полиции государственных школ Бостона, считает, что металлодетекторы почти полностью убрали огнестрельное оружие из школ и сократили количество ножей и другого оружия в школьном здании. «[Металлоискатели] изменили ситуацию, — сказал он. «Я определенно буду выступать за это».

Недавние данные Департамента полиции Нью-Йорка показали, что металлодетекторы значительно сократили количество ножей, ножей и оружия, которые контрабандным путем ввозились в государственные школы города.

Оппоненты, однако, считают, что программы металлодетекторов служат только для создания угрожающей тюремной атмосферы, которая вызывает беспокойство у учащихся и мало что делает для прекращения потока оружия в школу. Некоторые даже утверждают, что программы металлодетекторов нарушают Четвертую поправку к правам учащихся в отношении необоснованного обыска и конфискации.

Вместо этого многие эксперты советуют школам инвестировать в комплексный план обеспечения безопасности, который включает новейшее обучение персонала для более быстрого разрешения ситуации.


Думайте о металлодетекторах как о расширенном плане безопасности

Ни одна мера безопасности не дает 100-процентной гарантии безопасности. Итак, рассматривая возможности программы металлоискателей для ваших школ, подумайте, как этот один инструмент впишется в более широкий план обеспечения безопасности, и обязательно оправдайте ожидания учащихся, сотрудников и сообщества.

Наиболее эффективные школьные планы обеспечения безопасности предполагают тесное сотрудничество с местными правоохранительными органами, способствуют открытому общению между учащимися и преподавателями и делают упор на надлежащее обучение всех заинтересованных сторон.

Программы металлодетекторов могут снизить риск насилия с применением оружия в некоторых школах, но они не могут работать в вакууме. При составлении всеобъемлющего плана обеспечения безопасности необходимо учитывать различные элементы:

  • Безопасные, запертые подъезды
  • Пуленепробиваемые двери и/или окна на главных входах
  • Камеры видеонаблюдения в ключевых местах кампуса
  • Политики сообщения о подозрительной деятельности, использования удостоверений личности для входа и т. д.
  • Тренинг для сотрудников, возможно студентов, по действиям в условиях боевых действий
  • Учения по блокировке для студентов и преподавателей
  • Использование сотрудников школьных ресурсов для управления безопасностью и налаживания отношений
  • Планы коммуникаций для сообщения сообществу об учениях, инцидентах и ​​другой ключевой информации

Если вы решите внедрить программу металлодетекторов в своей школе, убедитесь, что вы четко доводите возможности и ограничения технологии до учащихся, персонала, родителей и сообщества. Обеспокоенные родители и члены сообщества часто отчаянно нуждаются в быстром решении, но металлодетекторы, как и любые технологии безопасности, не панацея.


Источники: Новости NBC, Национальный центр статистики образования, Национальный институт юстиции, School Security.org, The Kansas City Star, WSAV Savannah, GA, MASS Live, New York Post, FindLaw.com

Металлоискатель своими руками

Приветствую обитателей нашего сайта!
Металлоискатель очень заманчивое устройство. Его можно использовать для самых разных целей, например, для поиска старой проводки, водопроводных труб, ну и клада в конце концов. На самом деле понятие металлоискателя очень широкое, да и сами металлоискатели бывают разные. Принцип поиска металла, присущий классическим металлоискателям, используется в самых разных устройствах, начиная от простых детекторов и заканчивая радиолокационными станциями. Как-нибудь в другой раз углубимся в теорию. Ну а теперь приступим к делу.


В последнее время большую популярность набирают так называемые импульсные металлоискатели, которые в своем составе содержат всего одну катушку и имеют относительно простую конструкцию. При этом они обеспечивают довольно хорошую чувствительность и высокую надежность. Импульсный металлоискатель работает по принципу приема-передачи. Поисковая катушка в таком металлоискателе может работать в 2-х режимах: на прием и на передачу.

Излучающая катушка: Сигнал генерирует или возбуждает вихревые токи Фуко в металле, которые улавливаются самой катушкой.

Разные металлы имеют разную электропроводность, многие металлоискатели умеют это распознавать, с достаточно высокой точностью определяя какой именно металл находится в земле. Приведенная выше схема металлоискателя очень распространена, но фото реальных конструкций и обзоров очень мало, поэтому АКА КАСЬЯН (автор одноименного канала на YouTube) решил повторить схему, чтобы понять, что к чему. Автор создал печатную плату и припаял все компоненты.



Сама печатная плата оказалась достаточно компактной. Сделано методом ЛУТ (кому интересно, в описании под авторским видео вы найдете ссылку на архив проекта с файлом печатной платы, а также схему, список компонентов и все остальное (ссылка на ИСТОЧНИК в конце статьи)).

Преимуществ у этой схемы много. Во-первых, это наличие всего одной катушки, во-вторых, это предельно простая и не прихотливая схема, практически не требующая дополнительной настройки, и, наконец, самое главное, вся схема построена на базе всего одной микросхемы.

После сборки и тестирования всплыли дополнительные фишки этой схемы, а именно низкая чувствительность к грунту, что является немаловажным моментом. А при желании металлоискатель можно настроить так, чтобы он видел только цветные металлы и игнорировал черный те. То есть некое подобие функции дискриминации металлов, которая имеется на многих моделях коммерческих металлоискателей.

Из недостатков малая глубина поиска. Детектор обнаруживает крупные металлические предметы на расстоянии до 30 см, средние монеты до 5-8 см. Этого мало, скажут многие, но смотря для каких целей. Например, этот металлоискатель автор собрал для поиска старых водопроводных труб в стене и схема справилась с этой задачей на все 100%.

Этот малыш хорош именно своей неприхотливостью и для определенных задач может стать незаменимым помощником.

Посмотрим на его схему:

Построен на базе КМОП логики CD4011.


Схема состоит из 4-х частей: опорного и поискового генераторов, смесителя и усилителя сигнала (в данном случае он построен на одном транзисторе).

В качестве динамической головки предпочтительнее использовать наушники с сопротивлением катушки от 16 до 64 Ом, так как выходной каскад не рассчитан на низкоомную нагрузку.


Детектор работает просто. Изначально поисковый и опорный генераторы настроены примерно на одну частоту. При этом разницы в частотах нет, а, значит, из динамика мы ничего не услышим.

Частота опорного генератора фиксированная, с возможностью ручной настройки вращением переменного резистора.

А вот частота поискового генератора сильно зависит от параметров LC-контура.

Если в поле зрения поисковой катушки находится металлический предмет, нарушается частота LC-контура, иначе говоря, изменяется частота поискового генератора относительно эталона.

Затем сигналы от обоих генераторов поступают в микшер. Их отличие выделяется в виде звукового сигнала, фильтруется и подается на усилительный каскад, нагрузкой для которого является головной телефон.


Катушка.

Чем больше диаметр катушки, тем чувствительнее детектор. Но у больших катушек есть свои недостатки, поэтому нужно подобрать оптимальные параметры. Для этой схемы самый оптимальный диаметр лежит в пределах от 15 до 20 см. Диаметр обмоточной проволоки от 0,4 до 0,6 мм, число витков 40-50, если диаметр катушки в пределах 20 см. В данном случае катушка подрезана, витки и диаметр меньше необходимого, поэтому чувствительность схемы не ахти.

Если вы планируете использовать самодельный металлоискатель в условиях повышенной влажности, катушку необходимо тщательно герметизировать.
Персонализация. Если при первом запуске схема не реагирует на металл, но все компоненты исправны, скорее всего разность частот от генераторов находится за пределами звукового диапазона и звук просто не воспринимается человеком. В этом случае стоит крутить переменный резистор до появления звукового сигнала, затем медленно вращать этот же резистор, пока не услышим низкочастотный сигнал из динамика. Затем немного вращаем генератор в том же направлении, пока сигнал полностью не исчезнет.


На этом настройка завершена. Для более точной настройки автор советует использовать многооборотный резистор, либо 2 обычных переменных переключателя, один из которых предназначен для грубой настройки, а второй для более плавной.

Естественно, все работы по регулировке необходимо производить при отсутствии металла в поле зрения катушки. Ну и в самом конце подносим металлический предмет к катушке и убеждаемся, что тон звукового сигнала меняется, то есть схема реагирует на металл.

Для большей наглядности в эксперименте автор использовал низкоомную головку + внешний микрофон.
Упомянутый выше эффект дискриминации металлов наблюдается, если оба генератора работают на частоте 130-135 кГц.

Схема может питаться от постоянного источника напряжением от 3 до 15В. Оптимальный вариант – использовать 9-вольтовую батарею формата 6F22 (Крон).

Ток потребления цепи в этом случае будет в пределах от 15 до 30 мА в зависимости от сопротивления нагрузки.
Корпус устройства взят с китайского отпугивателя собак. Сам отпугиватель, по словам автора, был так себе, но случай пригодился.

В этом кейсе есть отсек для 9-вольтовой батареи, а под крышкой было достаточно места для установки платы, переключателей и прочих мелочей, вроде разъема 3,5 мм, переключателя и индикатора питания.


Автор изначально хотел создать компактный ручной металлоискатель, отсюда и такое решение. Ну-ну, давайте на этом закругляться. Спасибо за внимание. До скорого!

Видео:

Самодельные металлоискатели: простые и сложные

Не надо никому объяснять, что такое металлоискатель. Это устройство дорогое, а некоторые модели вполне приличные.

Однако можно сделать металлоискатель своими руками в домашних условиях. Более того, вы сможете не только сэкономить тысячи рублей на его покупке, но и обогатиться, найдя клад. Поговорим о самом устройстве и попробуем разобраться, что в нем и как.

Пошаговая инструкция по сборке простого металлоискателя

В этой подробной инструкции мы покажем вам, как можно собрать простейший металлоискатель своими руками, используя подручные средства. Нам потребуются: обычная пластиковая коробка для компакт-дисков, портативное AM или AM/FM радио, калькулятор, контактная лента VELCRO (липучка). Итак, приступим!

Шаг 1. Разберите корпус коробки для компакт-дисков … Аккуратно разберите пластиковый корпус компакт-диска, вынув вставку, удерживающую компакт-диск на месте.

ШАГ 1. Снятие пластиковой вставки с сидячего бокса

Шаг 2. Отрежьте 2 полоски липучки … Отмерьте площадь в центре задней части радиостанции. Затем отрежьте 2 куска липучки одинакового размера.


ШАГ 2.1. Измеряем примерно посередине области на задней части магнитолы (выделено красным)
ШАГ 2.2. Вырежьте 2 ремешка-липучки соответствующего размера, как было измерено в шаге 2.1

Шаг 3. Закрепите радиостанцию. Липкой стороной прикрепите одну липучку к задней части радиоприемника, а другую к одной из внутренних сторон футляра для компакт-диска. Затем прикрепите магнитолу к пластиковому корпусу компакт-диска с помощью липучек и липучек.




Шаг 4. Закрепите калькулятор … Повторите шаги 2 и 3 с калькулятором, но прикрепите липучку с другой стороны футляра компакт-диска. Затем прикрепите калькулятор к этой стороне коробки с помощью стандартного метода «липучки к липучкам».


Шаг 5. Настройка диапазона радио … Включите радио и убедитесь, что оно настроено на диапазон AM. Теперь настройте его на конец АМ-диапазона, но не на саму радиостанцию. Прибавь громкости. Вы должны услышать только один звук.


Подсказка:

Если у вас есть радиостанция, которая находится в самом конце AM-диапазона, постарайтесь подобраться к ней как можно ближе. В этом случае вы должны услышать только один шум!

Шаг 6. Сверните коробку для компакт-дисков. Включите калькулятор. Начните катить сторону коробки калькулятора к радио, пока не услышите громкий звуковой сигнал. Этот звуковой сигнал сигнализирует нам, что радио уловило электромагнитную волну от схемы калькулятора.


ШАГ 6. Повернуть бока бокса навстречу друг другу до характерного громкого сигнала.

Шаг 7. Поднести собранное устройство к металлическому предмету. Снова откройте створки пластиковой коробки, чтобы звук, который мы слышали на шаге 6, был едва слышен. Затем начните перемещать коробку с радио и калькулятором близко к металлическому предмету, и вы снова услышите громкий звук. Это свидетельствует о корректной работе нашего простейшего металлоискателя.


Инструкция по сборке чувствительного металлоискателя на основе двухконтурной колебательной схемы

Принцип работы:

В этом проекте мы построим металлоискатель на основе схемы с двойным генератором. Один осциллятор фиксированный, а другой меняется в зависимости от близости металлических предметов. Частота биений между этими двумя частотами генератора находится в звуковом диапазоне. В тот момент, когда детектор проходит над металлическим объектом, вы услышите изменение этой частоты биений. Различные типы металлов вызывают положительный или отрицательный сдвиг, повышая или понижая звуковую частоту.

Нам нужны материалы и электрические компоненты:

Медная многослойная печатная плата, односторонняя 114,3 мм x 155,6 мм 1 шт.
Резистор 0,125 Вт 1 шт.
Конденсатор, 0,1 мкФ 5 шт.
Конденсатор, 0,01 мкФ 5 шт.
Конденсатор электролитический 220 мкФ 2 шт.
Обмоточный провод типа PEL (26 AWG или диаметром 0,4 мм) 1 шт.
Аудиоразъем, 1/8″, монофонический, для монтажа на панель, опционально 1 шт.
Наушники, штекер 1/8 дюйма, моно или стерео 1 шт.
Аккумулятор, 9 В 1 шт.
Разъем для крепления 9-вольтовой батареи 1 шт.
Потенциометр, 5 кОм, звуковой конус, опционально 1 шт.
Выключатель, однополюсный перекидной 1 шт.
Транзистор, NPN, 2N3904 6 шт.
Провод датчика (22 AWG или 0,3250 мм2) 1 шт.
Проводной динамик 4 ‘ 1 шт.
Динамик, маленький, 8 Ом 1 шт.
Контргайка, латунь, 1/2 ′ 1 шт.
Резьбовой соединитель для труб из ПВХ (отверстие 1/2 дюйма) 1 шт.
Деревянный дюбель 1/4 ′ 1 шт.
Деревянный дюбель 3/4 дюйма 1 шт.
Деревянный дюбель 1/2 дюйма 1 шт.
Эпоксидная смола 1 шт.
1/4-дюймовая фанера 1 шт.
Клей для дерева 1 шт.

Нам нужны инструменты:

Итак, приступим!

Шаг 1: Изготовить печатную плату … Для этого скачайте дизайн платы. Затем распечатайте его и протравите на медной плате методом тонера-на-плату. С помощью метода переноса тонера вы печатаете зеркальное изображение рисунка платы с помощью обычного лазерного принтера, а затем переносите рисунок на медную оболочку с помощью утюга. На этапе травления тонер действует как маска, сохраняя медные дорожки, в то время как медь, как и все остальное, растворяется в химической ванне.


Шаг 2: Заполнение платы транзисторами и электролитическими конденсаторами … Начните с припайки 6 транзисторов NPN. Обратите внимание на ориентацию выводов коллектора, эмиттера и базы транзисторов. Базовая ножка (B) почти всегда находится посередине. Затем мы добавляем два электролитических конденсатора по 220 мкФ.




Шаг 2.2. Добавьте 2 электролитических конденсатора

Шаг 3: Заполните плату полиэфирными конденсаторами и резисторами. Теперь нам нужно добавить 5 полиэфирных конденсаторов 0,1 мкФ в местах, показанных ниже. Затем добавьте 5 конденсаторов по 0,01 мкФ. Эти конденсаторы неполяризованы и могут быть впаяны в плату ножками в любом направлении. Затем добавьте 6 резисторов 10k (коричневый, черный, оранжевый, золотой).



Шаг 3.2. Добавьте 5 конденсаторов 0,01 мкФ
. Шаг 3.3. Добавляем 6 резисторов 10 кОм

Шаг 4: Продолжаем наполнять электрощит элементами. Теперь нужно добавить один резистор на 2,2 мОм (красный, красный, зеленый, золотой) и два на 39 кОм (оранжевый, белый, оранжевый, золотой). Затем припаяйте последний резистор 1К (коричневый, черный, красный, золотой). Далее добавьте пары проводов для питания (красный/черный), аудиовыхода (зеленый/зеленый), эталонной катушки (черный/черный) и катушки-детектора (желтый/желтый).


Шаг 4.1. Добавьте 3 резистора (один на 2 мОм и два на 39 кОм)
Шаг 4.2. Добавьте 1 резистор 1 кОм (крайний справа)
Шаг 4.3. Добавляем провода

Шаг 5: Наматываем витки на катушку. Следующий шаг — намотка витков на 2 катушки, которые входят в схему LC-генератора. Первая — эталонная катушка. Я использовал для этого проволоку диаметром 0,4 мм. Отрежьте кусок дюбеля (около 13 мм в диаметре и 50 мм в длину).

Просверлите в дюбеле три отверстия для прохождения через них проводов: одно продольно через середину дюбеля и два перпендикулярно на каждом конце.

Медленно и осторожно оберните как можно больше витков проволоки вокруг дюбеля в один слой. Оставьте 3-4 мм оголенной древесины на каждом конце. Не поддавайтесь искушению «скрутить» провод — это самый интуитивный способ его наматывания, но это неправильный способ. Вы должны вращать дюбель и тянуть за собой проволоку. Таким образом, он будет наматывать проволоку вокруг себя.

Протяните каждый конец проволоки через перпендикулярные отверстия в дюбеле, а затем протяните один конец через прорезь. Когда закончите, закрепите проволоку скотчем. Наконец, используйте наждачную бумагу, чтобы удалить покрытие на двух открытых концах катушки.




Шаг 6: Делаем приемную (поисковую) катушку. Необходимо вырезать из фанеры 6-7 мм шпуледержатель. Используя ту же проволоку диаметром 0,4 мм, намотайте 10 витков вокруг паза. Моя катушка диаметром 152 мм. С помощью деревянного штифта 6-7 мм прикрепите ручку к держателю. Не используйте для этого металлический болт (или что-то подобное) — иначе металлоискатель будет постоянно находить вам клад. Снова при помощи наждачной бумаги снимаем покрытие с концов проволоки.


Шаг 6.1. Вырезаем держатель катушки
Шаг 6.2 Наматываем 10 витков вокруг паза проводом диаметром 0,4 мм

Шаг 7: Установка эталонной катушки. Теперь нам нужно настроить частоту эталонной катушки в нашей схеме на 100 кГц. Для этого я использовал осциллограф. Также для этих целей можно использовать мультиметр с частотомером. Начните с подключения катушки к цепи. Затем включите питание. Подсоедините щуп от осциллографа или мультиметра к обоим концам катушки и измерьте ее частоту. Она должна быть меньше 100 кГц. Можно при необходимости укоротить катушку – это уменьшит ее индуктивность и повысит частоту. Потом новые и новые измерения. Как только я стал ниже 100 кГц, длина моей катушки была 31 мм.




Металлоискатель на трансформаторе с Ш-образными пластинами


Схема простейшего металлоискателя. Нам потребуются: трансформатор с W-образными пластинами, батарейка на 4,5 В, резистор, транзистор, конденсатор, наушники. Оставьте в трансформаторе только W-образные пластины. Намотать 1000 витков первой обмотки, а после первых 500 витков сделать ответвление проводом ПЭЛ-0,1. Вторую обмотку 200 витков намотайте проводом ПЭЛ-0,2.

Прикрепите трансформатор к концу стрелы. Загерметизируйте его от проникновения воды. Включите его и поднесите ближе к земле. Так как магнитопровод не замкнут, то при приближении к металлу параметры нашего контура изменятся, и изменится тон сигнала в наушниках.


Несложная схема с использованием обычных элементов. Вам потребуются транзисторы серии К315Б или К3102, резисторы, конденсаторы, наушники, батарейка. Номиналы указаны на схеме.

Видео: Как сделать металлоискатель (металлоискатель) своими руками

На первом транзисторе собран задающий генератор с частотой 100 Гц, а на втором – поисковый с той же частотой. В качестве поисковой катушки взял старое пластиковое ведро диаметром 250 мм, отрезал его и намотал медный провод сечением 0,4 мм2 в количестве 50 витков. Собранную схему я сложил в небольшую коробочку, запечатал и закрепил все на планке скотчем.

Цепь с двумя генераторами одной частоты. В режиме ожидания нет сигнала. Если в поле катушки появляется металлический предмет, то изменяется частота одного из генераторов и в наушниках появляется звук. Прибор достаточно универсальный и обладает хорошей чувствительностью.


Несложная схема на основе простых элементов. Нужна микросхема, конденсаторы, резисторы, наушники, блок питания. Желательно сначала собрать катушку L2, как показано на фото:


На одном элементе микросхемы собран задающий генератор с катушкой L1, а катушка L2 используется в схеме поискового генератора. При попадании металлических предметов в зону чувствительности изменяется частота поискового контура и меняется звук в наушниках. Ручкой конденсатора С6 можно регулировать лишние шумы. В качестве аккумулятора используется батарея 9В.

В заключение могу сказать, что собрать устройство для завершения начатой ​​работы сможет каждый, кто знаком с основами электротехники и имеет достаточно терпения.

Принцип действия

Итак, металлоискатель представляет собой электронный прибор с первичным датчиком и вторичным устройством. Роль первичного датчика выполняет, как правило, катушка с намотанным проводом. Работа металлоискателя основана на принципе изменения электромагнитного поля датчика любым металлическим предметом.

Электромагнитное поле, создаваемое датчиком металлоискателя, наводит в таких объектах вихревые токи. Эти токи вызывают собственное электромагнитное поле, которое изменяет поле, создаваемое нашим устройством. Вторичное устройство металлоискателя регистрирует эти сигналы и сигнализирует нам о том, что металлический предмет найден.

Простейшие металлоискатели меняют звук сигнализатора при нахождении нужного объекта. Более современные и дорогие образцы оснащены микропроцессором и ЖК-дисплеем. Самые продвинутые фирмы оснащают свои модели двумя датчиками, что позволяет вести поиск более эффективно.

Металлодетекторы можно условно разделить на несколько категорий:

  • общедоступные устройства;
  • устройств среднего класса;
  • устройств для профессионалов.

К первой категории относятся самые дешевые модели с минимальным набором функций, но их цена очень привлекательна. Самые популярные марки в России: ИМПЕРИАЛ – 500А, FISHER 1212-X, CLASSIC I SL. Устройства этого сегмента используют сверхнизкочастотную схему «приемник-передатчик» и требуют постоянного перемещения поискового зонда.

Вторая категория, это более дорогие агрегаты, имеют несколько сменных датчиков и несколько ручек управления. Они могут работать в разных режимах. Наиболее распространенные модели: FISHER 1225-X, FISHER 1235-X, GOLDEN SABRE II, CLASSIC III SL.


Фото: общий вид типового металлоискателя

Все остальные приборы следует отнести к разряду профессиональных. Они оснащены микропроцессором и могут работать в динамическом и статическом режимах. Они позволяют определить состав металла (предмета) и глубину его залегания. Настройки могут быть автоматическими, или вы можете настроить их вручную.

Для сборки самодельного металлоискателя необходимо заранее подготовить несколько предметов: датчик (катушка с намотанным проводом), стержень-держатель, электронный блок управления. Чувствительность нашего прибора зависит от его качества и размера. Удилище-держатель подбирается по росту человека, чтобы было удобно работать. На нем фиксируются все элементы конструкции.

При изготовлении металлоискателей любого типа особое внимание следует уделить качеству поисковой катушки (катушек) и ее точной настройке на рабочую частоту поиска. От этого сильно зависит дальность обнаружения и стабильность частоты генерации. Часто бывает, что при правильной и полностью исправной схеме частота “плавает”, что можно, конечно, объяснить температурной нестабильностью используемых элементов (в основном конденсаторов). Я лично собрал не один десяток разных металлоискателей, и на практике температурная стабильность пассивных элементов все же не обеспечивает гарантированной стабильности частоты, если сама поисковая катушка сделана небрежно и не обеспечена ее точная настройка на рабочую частоту. Далее будут даны практические рекомендации по изготовлению качественных катушек датчиков и их настройке для однокатушечных металлоискателей.

Делаем хорошую катушку

Обычно катушки металлоискателей наматывают “навалом” на какую-нибудь оправку – кастрюлю, банку и т.п. подходящего диаметра. Затем их обматывают изолентой, экранирующей фольгой и еще раз изолентой. Такие катушки не обладают необходимой жесткостью конструкции и устойчивостью, очень чувствительны к малейшим деформациям и сильно меняют частоту даже при простом сдавливании пальцами! Металлоискатель с такой катушкой придется то и дело настраивать и от ручки управления пальцы постоянно будут в больших воспаленных мозолях :). Часто такую ​​катушку рекомендуют “залить эпоксидкой”, но куда ее заливать эпоксидкой, если катушка бескаркасная? то же самое, обеспечивающее простое крепление к штанге без каких-либо скоб.

Для каркаса катушек можно изготовить пластиковый короб (кабель-канал) подходящего сечения. Например, для 80 – 100 витков провода сечением 0,3…0,5 мм вполне подойдет коробка сечением 15 X 10 и менее, в зависимости от сечения конкретно вашего провода для намотки. В качестве обмоточной подходит одножильный медный провод для слаботочных электрических цепей, реализуемый в бухтах, типа ЧКР, КСПВ и др. Это неизолированный медный провод с ПВХ-изоляцией. Кабель может содержать от 2-х и более одножильных проводов сечением 0,3…0,5 мм в изоляции разного цвета. Снимаем внешнюю оболочку кабеля и достаем несколько необходимых проводов. Такой провод удобен тем, что исключает возможность короткого замыкания витков при некачественной изоляции (как в случае с проводом с лаковой изоляцией марок ПЭЛ или ПЭВ, где незначительные его повреждения не видны глазу). глаз). Чтобы определить, какой длины должен быть провод для намотки катушки, нужно длину окружности катушки умножить на количество ее витков и оставить небольшой запас на выводы. Если нет отрезка провода нужной длины, можно сделать намотку из нескольких отрезков проводов, концы которых хорошо спаять между собой и тщательно заизолировать изолентой или с помощью термоусадочной трубки.

Снимите крышку с кабель-канала и разрежьте острым ножом боковые стенки через каждые 1. ..2 см:


После этого кабель-канал может легко огибать цилиндрическую поверхность необходимого диаметра (банка, кастрюли и т.д.), по диаметру катушки металлоискателя. Концы кабель-канала склеиваются между собой и получается цилиндрический каркас с бортиками. На такой каркас несложно намотать необходимое количество витков провода и покрыть их, например, лаком, эпоксидкой или залить все герметиком.

Сверху рама с проводом закрыта крышкой кабельного канала. Если борта у этой крышки невысокие (это зависит от размера и типа коробки), то боковые вырезы на ней можно не делать, т.к. она и так достаточно хорошо гнется. Выходные концы катушки выведены рядом друг с другом.


В результате получается герметичный змеевик с хорошей структурной жесткостью. Все острые края, выступы и неровности кабельного канала следует выровнять наждачной бумагой или обмотать слоем изоленты.


После проверки катушки на работоспособность (это можно сделать, подключив катушку даже без экрана к вашему металлоискателю по наличию генерации), залив ее клеем или герметиком и обработав неровности, следует произвести экран. Для этого берут в магазине фольгу от электролитических конденсаторов или пищевую фольгу, которую нарезают полосками шириной 1,5…2 см. Фольга наматывается на катушку плотно, без зазоров, внахлест. Между концами фольги в месте вывода катушки необходимо оставить зазор 1 … 1,5 см , иначе образуется короткозамкнутый виток и катушка работать не будет. Концы фольги следует закрепить клеем. Затем верх фольги обматывается по всей длине любой луженой проволокой (без изоляции) по спирали, с шагом около 1 см. Провод обязательно залудить, иначе может быть несовместимый металлический контакт (алюминий-медь). Один конец этого провода будет общим проводом катушки (GND).

Затем вся катушка обматывается двумя-тремя слоями изоленты для защиты фольги экрана от механических повреждений.

Настройка катушки на нужную частоту заключается в подборе конденсаторов, которые вместе с катушкой образуют колебательный контур:

Фактическая индуктивность катушки, как правило, не соответствует ее расчетной значение, поэтому желаемая частота контура может быть достигнута подбором соответствующих конденсаторов. Для облегчения подбора этих конденсаторов удобно сделать так называемый «контейнерный магазин». Для этого можно взять подходящий переключатель, например, типа П2К на 5…10 кнопок (или несколько таких переключателей с меньшим количеством кнопок), с зависимой или независимой фиксацией (все равно главное – чтобы иметь возможность включать несколько кнопок одновременно). Чем больше кнопок на вашем коммутаторе, тем соответственно больше контейнеров можно включить в «магазин». Схема проста и показана ниже. Вся установка навесная, конденсаторы припаяны прямо к выводам кнопок.

Вот пример подбора конденсаторов последовательный колебательный контур (два конденсатора + катушка) емкостью около 5600 пФ. Переключая кнопки, вы можете использовать разные контейнеры, указанные на соответствующей кнопке. Кроме того, включив несколько кнопок одновременно, можно получить суммарные мощности. Например, если одновременно нажать кнопки 3 и 4, получим суммарные емкости 5610 пФ (5100+510), а при нажатии 3 и 5 – 5950 пФ (5100 + 850). Таким образом, можно создать необходимый набор мощностей для точного подбора нужной частоты настройки контура. Подбирать емкости конденсаторов в “магазине конденсаторов” необходимо исходя из номиналов, приведенных в схеме вашего металлоискателя. Для приведенного здесь примера емкости конденсаторов по схеме указаны как 5600пФ. Поэтому первое в «магазине» — это, конечно же, эти контейнеры. Ну тогда берите емкости с меньшим номиналом (4700, 4300, 3900 пФ, например), и совсем маленькие (100, 300, 470, 1000 пФ) для более точного подбора. Таким образом, простым переключением кнопок и их комбинацией можно получить очень широкий диапазон мощностей и настроить катушку на нужную частоту. Ну а дальше остается только подобрать конденсаторы емкостью равной той, что у вас получилась в результате “запаса емкостей”. Конденсаторы такой емкости должны быть установлены в рабочей цепи. Следует учитывать, что при подборе тары сам «магазин» должен быть подключен к металлодетектору именно тот провод/кабель, который будет использоваться в дальнейшем, а провода для подключения “магазина” к катушке необходимо сделать максимально короткими ! Потому что все провода тоже имеют свою емкость.

Для параллельного пути (один конденсатор + катушка) будет достаточно для использования в “магазине”, соответственно и по одному конденсатору на каждый номинал. После их подбора конденсаторы лучше припаять непосредственно к выводам катушки, для чего удобно сделать небольшую монтажную пластину из фольгированного текстолита и закрепить ее на стержне рядом с катушкой или на самой катушке:


Обсудить статью МЕТАЛЛИЧЕСКИЕ ДЕТЕКТОРЫ: О КАТУШКАХ

Металлоискатель или металлодетектор предназначен для обнаружения объектов, отличающихся по своим электрическим и/или магнитным свойствам от среды, в которой они находятся. Проще говоря, он позволяет найти металл в земле. Но не только в металле, и не только в земле. Металлоискатели используются инспекционными службами, криминалистами, военными, геологами, строителями для поиска профилей под облицовкой, арматурой, сверки планов-схем подземных коммуникаций и людьми многих других специальностей.

Металлоискатели своими руками чаще всего делают любители: кладоискатели, краеведы, члены военно-исторических объединений. Для них, новичков, в первую очередь и предназначена эта статья; описываемые в нем устройства позволяют найти монету из советской копейки на глубине 20-30 см или железяку с канализационным люком примерно на 1-1,5 м ниже поверхности. Однако это самодельное приспособление может пригодиться и в хозяйстве при ремонте или на стройке. Наконец, найдя в земле центнер-другой брошенной трубы или металлоконструкции и сдав находку в металлолом, можно выручить приличную сумму. И таких сокровищ в земле русской точно больше, чем пиратских сундуков с дублонами или боярско-разбойничьих яиц с ефимками.

Примечание: если вы не разбираетесь в электротехнике с радиоэлектроникой, не пугайтесь схем, формул и специальной терминологии в тексте. Сама суть изложена просто, а в конце будет описание устройства, которое можно сделать за 5 минут на столе, не умея не только паять, но и скручивать провода. Зато позволит «прочувствовать» особенности поиска металлов, а если возникнет интерес, то и знания с навыками придут.

Чуть больше внимания по сравнению с остальными будет уделено металлоискателю Пират, см. рис. Это устройство достаточно простое для повторения новичками, но по своим качественным показателям оно не уступает многим брендовым моделям ценой до 300-400 долларов. И самое главное, показал отличную повторяемость, т.е. полную работоспособность при изготовлении по описаниям и спецификациям. Схемотехника и принцип работы «Пирата» вполне современные; есть много руководств о том, как его настроить и как его использовать.

Принцип работы

Металлоискатель работает по принципу электромагнитной индукции. В общем виде схема металлоискателя состоит из передатчика электромагнитных колебаний, передающей катушки, приемной катушки, приемника, схемы выделения полезного сигнала (дискриминатора) и устройства индикации. Отдельные функциональные блоки часто схематически и конструктивно совмещены, например, приемник и передатчик могут работать на одной катушке, приемная часть сразу выделяет полезный сигнал и т. д.

Катушка создает электромагнитное поле (ЭМП) определенной структуры в окружающей среде. Если в зоне его действия находится электропроводящий предмет, поз. А на рисунке в нем наводятся вихревые токи или токи Фуко, которые создают собственную ЭДС. В результате структура поля катушки искажается, поз. Б. Если объект не является электропроводным, но обладает ферромагнитными свойствами, то он искажает исходное поле за счет экранирования. В любом случае приемник обнаруживает отличие ЭМП от исходного и преобразует его в акустический и/или оптический сигнал.

Примечание: В принципе, для металлоискателя не обязательно, чтобы объект был электропроводным, а земля – ​​нет. Главное, чтобы электрические и/или магнитные свойства у них были разные.

Детектор или сканер?

В коммерческих источниках дорогие высокочувствительные металлодетекторы, напр. Terra-N часто называют геосканерами. Это неправда. Геосканеры работают по принципу измерения проводимости грунта в разных направлениях на разной глубине, эта процедура называется боковым каротажем. На основе каротажных данных компьютер строит на дисплее картину всего, что есть в земле, включая геологические слои разных свойств.

Разновидности

Общие параметры

Принцип работы металлоискателя может быть реализован различными техническими способами в зависимости от назначения прибора. Металлоискатели для пляжного поиска золота и строительно-ремонтного поиска могут быть похожи внешне, но существенно различаться по схеме и техническим данным. Чтобы сделать металлоискатель правильно, нужно четко понимать, каким требованиям он должен соответствовать для данного вида работ. Исходя из этого, можно выделить следующие параметры поисковых металлодетекторов:

  1. Проникновение или проникающая способность — это максимальная глубина, на которую ЭДС катушки распространяется в земле. Глубже прибор ничего не обнаружит при любых размерах и свойствах объекта.
  2. Размер и габариты области поиска – это воображаемая область в земле, в которой будет найден предмет.
  3. Чувствительность – способность обнаруживать более или менее мелкие объекты.
  4. Избирательность — это способность сильнее реагировать на желаемые результаты. Сладкая мечта пляжных майнеров — детектор, который только пищит для драгоценных металлов.
  5. Помехоустойчивость – способность не реагировать на ЭМП посторонних источников: радиостанций, грозовых разрядов, линий электропередач, электромобилей и других источников помех.
  6. Мобильность и эффективность определяются энергопотреблением (на сколько хватит батарей), массой и габаритами прибора и размером области поиска (сколько можно “прощупать” за 1 проход).
  7. Дискриминация, или разрешение — дает оператору или управляющему микроконтроллеру возможность судить о характере найденного объекта на основе отклика устройства.

Дискриминация, в свою очередь, является составным параметром, так как на выходе металлоискателя 1, максимум 2 сигнала, а значений, определяющих свойства и местоположение находки, больше. Тем не менее, с учетом изменения отклика прибора при приближении к объекту, в нем выделяют 3 составляющие:

  • Пространственный – указывает местонахождение объекта в области поиска и глубину его залегания.
  • Геометрический — позволяет судить о форме и размере предмета.
  • Качественный — позволяет делать предположения о свойствах материала объекта.

Рабочая частота

Все параметры металлоискателя связаны сложным образом, и многие зависимости являются взаимоисключающими. Так, например, понижение частоты генератора позволяет добиться большей проникающей способности и площади поиска, но ценой повышенного энергопотребления, и ухудшает чувствительность и подвижность из-за увеличения размеров катушки. Вообще каждый параметр и их комплексы так или иначе привязаны к частоте генератора. Вот почему первоначальная классификация металлоискателей по диапазону рабочих частот:
  1. Ультранизкочастотные (СНЧ) – до первых сотен Гц. Абсолютно не любительские аппараты: потребляемая мощность от десятков ватт, без компьютерной обработки, по сигналу ничего нельзя судить, для передвижения нужен автомобиль.
  2. Низкая частота (НЧ) – от сотен Гц до нескольких кГц. Простая схемотехника и конструктив, помехозащищенный, но не очень чувствительный, плохая дискриминация. Проникновение – до 4-5 м при потребляемой мощности 10 Вт (так называемые глубинные металлоискатели) или до 1-1,5 м при питании от аккумуляторов. Наиболее остро они реагируют на ферромагнитные материалы (черный металл) или большие массы диамагнетиков (бетон и каменные строительные конструкции), поэтому их иногда называют магнитодетекторами. Они не очень чувствительны к свойствам почвы.
  3. Повышенная частота (ПЧ) – до нескольких десятков кГц. Жестче баса, но требования к катушке невысокие. Проникновение – до 1-1,5 м, помехоустойчивость на троечку, хорошая чувствительность, удовлетворительная дискриминация. Может быть универсальным при использовании в импульсном режиме, см. ниже. На обводненных или минерализованных грунтах (с мусором или частицами скал, экранирующими ЭМП) они работают плохо или вообще ничем не пахнут.
  4. Высокочастотные, или радиочастотные (HF или RF) – типичные металлоискатели “на золото”: отличная дискриминация на глубину 50-80 см в сухих непроводящих и немагнитных грунтах (пляжный песок и т.п.) Потребляемая мощность – как прежде. Остальное на грани “провала”. Эффективность устройства во многом зависит от конструкции и качества катушки(ей).

Примечание: Мобильность металлоискателей по пп. 2-4 хорошо: один комплект АА солевых элементов («батарейки») и без усталости оператора может работать до 12 часов.

Особняком стоят

Импульсные металлоискатели. У них первичный ток течет в катушку импульсами. Задав частоту следования импульсов в пределах НЧ, и их длительность, определяющую спектральный состав сигнала, соответствующий диапазонам ПЧ-ВЧ, можно получить металлоискатель, сочетающий в себе положительные свойства НЧ, ПЧ и ВЧ или являющийся перестраиваемым .

Метод поиска

Существует не менее 10 методов поиска объектов с помощью EMF. А вот такие, как, скажем, метод прямой оцифровки ответного сигнала с компьютерной обработкой – удел профессионального применения.

Самодельный металлоискатель схематично строится больше всего по таким признакам:

  • Параметрический.
  • Прием и передача.
  • Фаза накопления.
  • На битах.
Без приемника

Параметрические металлоискатели как-то выпадают из определения принципа действия: у них нет ни приемника, ни приемной катушки. Для обнаружения используется непосредственно влияние объекта на параметры катушки генератора – индуктивность и добротность, а структура ЭДС значения не имеет. Изменение параметров катушки приводит к изменению частоты и амплитуды генерируемых колебаний, что фиксируется разными способами: измерением частоты и амплитуды, изменением тока потребления генератора, измерением напряжения в контуре ФАПЧ (система фазовой автоподстройки частоты, которая «подтягивает» ее к заданному значению) и др.

Параметрические металлодетекторы

просты, дешевы и помехоустойчивы, но их использование требует определенных навыков. частота «плавает» под влиянием внешних условий. Их чувствительность слабая; чаще всего используются в качестве магнитных детекторов.

С приемником и передатчиком

Устройство приемопередающего металлоискателя показано на рис. в начале, с пояснением принципа действия; там же описан принцип работы. Такие устройства позволяют добиться наилучшего КПД в своем частотном диапазоне, но они сложны по схемотехнике и требуют особо качественной системы катушек. Металлоискатели с приемопередатчиком с одной катушкой называются индукционными детекторами. Повторяемость у них лучше, потому что исчезает проблема правильного расположения катушек относительно друг друга, но схемотехника сложнее – нужно выделить слабый вторичный сигнал на фоне сильного первичного.

Примечание: в металлодетекторах с импульсным приемопередатчиком проблема излучения также может быть устранена. Это объясняется тем, что в качестве вторичного сигнала «улавливается» т. н. «Хвост» импульса, переизлучаемого объектом. Из-за дисперсии первичный импульс расплывается при переизлучении, а часть вторичного импульса оказывается в промежутке между первичными, откуда его легко выделить.

До щелчка

Металлоискатели с фазовым накоплением, или фазочувствительные, бывают либо однокатушечные импульсные, либо с 2-мя генераторами, каждый из которых работает на свою катушку. В первом случае используется тот факт, что импульсы при переизлучении не только распространяются, но и задерживаются. Фазовый сдвиг увеличивается со временем; при достижении определенного значения срабатывает дискриминатор и в наушниках слышен щелчок. По мере приближения к объекту щелчки учащаются и сливаются в звук все более высокого тона. Именно по такому принципу построен «Пират».

Во втором случае методика поиска такая же, но работают 2 строго симметричных электрически и геометрически генератора, каждый на своей катушке. При этом за счет взаимодействия их ЭДС происходит взаимная синхронизация: генераторы работают во времени. При искажении общего ЭМИ начинаются обрывы синхронизации, слышимые в виде тех же щелчков, а затем тона. Двухкатушечные металлодетекторы со срывом синхронизации проще импульсных, но менее чувствительны: их проникающая способность в 1,5-2 раза меньше. Дискриминация в обоих случаях близка к отличной.


Фазочувствительные металлодетекторы — излюбленный инструмент горняков курортов. Поисковые асы настраивают свои приборы так, что ровно над объектом звук снова пропадает: частота повторения щелчков переходит в ультразвуковую область. Таким образом, на пляже из ракушек можно найти золотые серьги размером с ноготь на глубине 40 см. Однако на грунте с небольшими неровностями, обводненном и минерализованном металлоискатели с фазовым накоплением уступают другим, кроме параметрических.
По писку

Биения 2-х электрических сигналов – сигнал с частотой, равной сумме или разности основных частот исходных сигналов или кратных им – гармоник. Так, например, если на входы специального устройства – микшера подать сигналы с частотами 1 МГц и 1000 500 Гц или 1,0005 МГц, а к выходу микшера подключить наушники или динамик, то мы услышим чистый тон 500 Гц. И если 2-й сигнал будет 200 100 Гц или 200,1 кГц, произойдет то же самое, потому что 200 100 х 5 = 1000 500; мы “поймали” 5-ю гармонику.

В металлоискателе на биениях работают 2 генератора: эталонный и рабочий. Катушка опорного колебательного контура небольшая, защищена от посторонних воздействий или ее частота стабилизирована кварцевым резонатором (просто кварцем). Контурная катушка рабочего (поискового) генератора является поисковой, и ее частота зависит от наличия объектов в районе поиска. Перед поиском рабочий генератор настраивают на ноль биений, т.е. до совпадения частот. Как правило полный нулевой звук не достигается, а настраивается на очень низкий тон или хрип, так удобнее искать. По изменению тона биений судят о наличии, размере, свойствах и расположении предмета.

Примечание: чаще всего частота поискового генератора берется в несколько раз ниже опорного и работает на гармониках. Это позволяет, во-первых, избежать вредного в данном случае взаимного влияния генераторов; во-вторых, точнее настроить прибор, в-третьих, искать на оптимальной в данном случае частоте.

Металлоискатели

Harmonic в целом сложнее импульсных, но работают на любом грунте. Правильно изготовленные и настроенные, они так же хороши, как импульсные. Об этом можно судить хотя бы по тому, что пляжные золотоискатели никак не договорятся, что лучше: импульс или отбивка?

Катушка и прочее

Самым распространенным заблуждением начинающих радиолюбителей является абсолютизация схемотехники. Мол, если схема “крутая”, то все будет тип-топ. Что касается металлоискателей, то это вдвойне неправильно. их преимущества в производительности в значительной степени зависят от конструкции и качества изготовления поисковой катушки. Как выразился один старатель курорта: «Обнаруживаемость детектора должна тянуть карман, а не ноги».

При разработке устройства параметры его схемы и катушки подбираются друг к другу до получения оптимума. Некая схема с “чужой” катушкой если и заработает, то не достигнет заявленных параметров. Поэтому при выборе прототипа для повторения смотрите в первую очередь на описание катушки. Если он неполный или неточный, лучше построить другое устройство.

О размерах рулонов

Большая (широкая) катушка эффективнее излучает ЭМП и глубже «просвещает» землю. Его область поиска шире, что позволяет уменьшить «обнаружение ног». Однако если в районе поиска окажется крупный ненужный объект, его сигнал «забьет» слабый из нужной мелочи. Поэтому желательно взять или сделать металлоискатель, рассчитанный на работу с катушками разных размеров.

Примечание: типовые диаметры рулонов 20-90 мм для поиска арматуры и профилей, 130-150 мм для “пляжного золота” и 200-600 мм для “большого железа”.

Монопетля

Традиционным типом катушки металлоискателя является т.н. тонкая катушка или Mono Loop (одиночная петля): кольцо из множества витков эмалированной медной проволоки, ширина и толщина которого в 15-20 раз больше среднего диаметра кольца. Преимущества монопетлевой катушки — слабая зависимость параметров от типа грунта, сужение зоны поиска книзу, что позволяет перемещать детектор для более точного определения глубины и места находки, конструктивная простота. Недостатки – низкая добротность, из-за чего настройка “плавает” в процессе поиска, подверженность помехам и невнятная реакция на объект: работа с монопетлями требует значительного опыта использования именно этого экземпляра прибора. Новичкам рекомендуется делать самодельные металлоискатели с монопетлями, чтобы без проблем получить работоспособную конструкцию и набраться с ней поискового опыта.

Индуктивность

При выборе схемы, чтобы быть уверенным в достоверности обещаний автора, а тем более при ее самостоятельном проектировании или доработке, необходимо знать индуктивность катушки и уметь ее рассчитать. Даже если вы делаете металлоискатель из имеющегося в продаже набора, индуктивность все равно нужно проверить замерами или расчетами, чтобы потом не ломать голову: да ведь вроде все исправно работает, а не пищит.

Калькуляторы для расчета индуктивности катушек есть в интернете, но компьютерная программа не может предусмотреть все случаи из практики. Поэтому на рис. дана старая, проверенная десятилетиями номограмма расчета многослойных катушек; тонкая катушка является частным случаем многослойной.

Для расчета поисковой монопетли используется следующая номограмма:

  • Значение индуктивности L берем из описания устройства и размеры петли D, l и t оттуда же или по нашему выбору; типичные значения: L = 10 мГн, D = 20 см, l = t = 1 см.
  • По номограмме определяем количество витков w.
  • Задаем коэффициент упаковки k = 0,5, по размерам l (высота витка) и t (его ширина) определяем площадь поперечного сечения петли и находим площадь чистой меди в ней как S = клт.
  • Разделив S на w, получим сечение провода обмотки, а по нему – диаметр провода d.
  • Если получилось d = (0,5…0,8) мм, все в порядке. В противном случае увеличиваем l и t для d > 0,8 мм или уменьшаем для d
Иммунитет

Моно-рамка хорошо “ловит” помехи, т.к. устроена так же, как и рамочная антенна. Повысить его помехозащищенность можно, во-первых, размещением обмотки в т.н. Экран Фарадея: металлическая трубчатая, оплеточная или фольгированная обмотка с разрывом, чтобы не образовался короткозамкнутый виток, который «съест» всю ЭДС катушки, см. рис. на правом. Если на исходной схеме (см. схемы ниже) возле обозначения поисковой катушки стоит пунктирная линия, то это означает, что катушку этого прибора необходимо поместить в экран Фарадея.

Также экран необходимо подключить к общему проводу цепи. Для новичков есть загвоздка: заземляющий проводник нужно подсоединять к экрану строго симметрично срезу (см. тот же рисунок) и подводить к цепи также симметрично относительно сигнальных проводов, иначе помехи все равно будут «заползать» в катушка.

Экран также поглощает часть ЭМП поиска, что снижает чувствительность прибора. Этот эффект особенно заметен в импульсных металлоискателях; их катушки вообще нельзя экранировать. В этом случае повышения помехоустойчивости можно добиться балансировкой обмотки. Суть в том, что для удаленного источника ЭДС катушка является точечным объектом, и интерференция ЭДС в ее половинах будет подавлять друг друга. Симметричная катушка может понадобиться и в схемотехнике, если генератор двухтактный или индуктивный трехточечный.

Однако в этом случае невозможно симметрировать катушку обычным радиолюбителям бифиллярным способом (см. рис.): При нахождении в поле бифиллярной катушки проводящих и/или ферромагнитных предметов ее симметрия нарушается. То есть помехозащищенность металлоискателя пропадет именно тогда, когда она больше всего нужна. Поэтому вам нужно сбалансировать монопетлевую катушку перекрестной намоткой, см. тот же рис. Его симметрия не нарушается ни при каких обстоятельствах, но наматывать тонкую катушку с большим количеством витков крест-накрест — адский труд, и тогда лучше сделать корзиночную катушку.

Корзина

Катушки с корзиной

обладают всеми преимуществами монопетлей в еще большей степени. Кроме того, корзиночные катушки более стабильны, их добротность выше, а то, что катушка плоская, — это двойной плюс: повысится чувствительность и дискриминация. Корзинчатые катушки менее подвержены помехам: вредная ЭДС. при пересечении проводов они гасят друг друга. Единственным недостатком является то, что для корзиночных катушек необходима точно изготовленная жесткая и прочная оправка: суммарное усилие натяжения многих витков достигает больших значений.

Корзинчатые катушки конструктивно плоские и объемные, но электрически объемная “корзина” эквивалентна плоской, т.е. создает такую ​​же ЭДС. Объемная корзиночная катушка еще менее чувствительна к помехам и, что немаловажно для импульсных металлоискателей, в ней минимальна дисперсия импульса, т.е. проще уловить дисперсию, вызванную объектом. Достоинства оригинального металлоискателя Пират во многом связаны с тем, что его «родная» катушка представляет собой громоздкую корзину (см. рис.), но ее намотка сложна и трудоемка.

Новичку лучше самостоятельно наматывать плоскую корзину, см. рис. ниже. Для металлоискателей “на золото” или, скажем, для описанного ниже металлоискателя “бабочка” и простого 2-х катушечного трансивера, хорошей оправкой будут бесполезные компьютерные диски. Их металлизация не помешает: она очень тонкая и никелевая. Непременное условие: нечетное, и только, количество слотов. Номограмма для расчета плоской корзины не требуется; расчет ведется таким образом:

  • Установите диаметр D2, равный внешнему диаметру оправки минус 2-3 мм, и примите D1=0,5D2, это оптимальное соотношение для поисковых катушек.
  • По формуле (2) на рис. рассчитать количество витков.
  • По разнице D2 – D1 с учетом коэффициента плоской укладки 0,85 рассчитывают диаметр провода в изоляции.

Как не надо и нужно наматывать корзины

Некоторые любители берутся самостоятельно наматывать объемные корзины способом, показанным на рис. ниже: сделать оправку из изолированных гвоздей (поз. 1) или саморезов, намотать по схеме, поз. 2 (в данном случае поз. 3, по числу витков, кратному 8; через каждые 8 ​​витков «узор» повторяется), затем запенивается, поз. 4, оправку вытягивают и обрезают излишки пены. Но вскоре оказывается, что натянутые витки разрезали пену и вся работа пошла всмятку. То есть, чтобы надежно намотать, нужно вклеить в отверстия основы кусочки прочного пластика, и только потом накручивать. И помните: самостоятельный расчет объемного змеевика корзины без соответствующих компьютерных программ невозможен; техника плоской корзины в данном случае неприменима.

Катушка DD

ДД в данном случае означает не дальнобойное действие, а двойной или дифференциальный извещатель; в оригинале – ДД (Двойной детектор). Это катушка из 2-х одинаковых половинок (рук), сложенных внахлест. При точном электрическом и геометрическом балансе плеч ДД в зону пересечения втягивается поисковая ЭДС, справа на рис. слева – моноконтурная катушка и ее поле. Малейшая неоднородность пространства в области поиска вызывает дисбаланс, появляется резкий сильный сигнал. Катушка DD позволяет неопытному искателю найти мелкий, глубокий, хорошо проводящий предмет, когда рядом с ним и выше лежит ржавая банка.

Катушки

DD явно ориентированы на золото; ими оснащены все металлоискатели с маркировкой GOLD. Однако на мелконеоднородных и/или токопроводящих грунтах они либо вообще выходят из строя, либо часто дают ложные сигналы. Чувствительность катушки ДД очень высока, но дискриминация близка к нулю: сигнал либо экстремальный, либо его нет вообще. Поэтому металлоискатели с катушками DD предпочитают искатели, которых интересует только «карманная находимость».

Примечание: подробнее о катушках DD можно прочитать далее в описании соответствующего металлоискателя. Мотают плечи ДД или навалом, как монополь, на специальной оправке, см. ниже, или корзинками.

Как прикрепить катушку

Готовые рамки и оправки для поисковых катушек продаются в широком ассортименте, но с наценками продавцы не стесняются. Поэтому многие любители делают основу катушки из фанеры, слева на рисунке:

Несколько дизайнов

Параметрический

Простейший металлоискатель для поиска арматуры, проводки, профилей и коммуникаций в стенах и потолках можно собрать по рис. Древний транзистор МП40 без каких-либо изменений на КТ361 или его аналоги; чтобы использовать транзисторы pnp, нужно поменять полярность батареи.

Этот металлоискатель представляет собой параметрический магнитный детектор, работающий на низких частотах. Тон звука в наушниках можно изменить, регулируя емкость С1. Под воздействием предмета тонус снижается, в отличие от всех других видов, поэтому изначально нужно добиться «комариного писка», а не хрипа или хрюканья. Прибор отличает живую проводку от «пустой», на тон накладывается гул 50 Гц.

Схема – генератор импульсов с индуктивной обратной связью и LC-схемой стабилизации частоты. Контурная катушка представляет собой выходной трансформатор от старого транзисторного приемника или маломощного “базарно-китайского” низковольтного силового. Очень подходит трансформатор от негодного источника питания польской антенны, в своем же корпусе, отрезав вилку питания, можно собрать все устройство, тогда его лучше запитать от литиевого планшетного аккумулятора на 3 В. Обмотка II на рис. – первичная или сетевая; I – вторичный или понижающий 12 В. Так работает генератор с насыщением транзистора, что обеспечивает ничтожно малую потребляемую мощность и широкий диапазон импульсов, что позволяет легко его найти.

Для превращения трансформатора в датчик его магнитопровод необходимо разомкнуть: снять каркас с обмотками, снять прямые перемычки сердечника – ярма – и отогнуть W-образные пластины в одну сторону, как справа в рисунок, затем снова наденьте обмотки. Если детали целы, устройство сразу начинает работать; если нет, то нужно поменять местами концы любой из обмоток.

Параметрическая схема сложнее – на рис. справа. L конденсаторами С4, С5 и С6 настраивается на 5, 12,5 и 50 кГц, а кварц пропускает на амплитудомер соответственно 10-ю, 4-ю гармоники и основной тон. Схема больше для любителей паять на столе: возни с настройкой много, а “чутья”, что называется, нет. Приведено только для примера.

Трансивер

Гораздо чувствительнее трансиверный металлоискатель с катушкой DD, который несложно изготовить в домашних условиях, см. рис. Слева – передатчик; справа приемник. Также описаны свойства различных типов DD.

Этот металлоискатель LF; частота поиска около 2 кГц. Глубина обнаружения: советская копейка – 9 см, консервная банка – 25 см, канализационный люк – 0,6 м. Параметры «трехточечные», но можно освоить методику работы с ДД, прежде чем переходить к более сложным конструкциям.

Катушки содержат по 80 витков провода ПЭ сечением 0,6-0,8 мм, намотанных навалом на оправке толщиной 12 мм, чертеж которой показан на рис. слева. В целом устройство не критично к параметрам катушек, были бы они абсолютно одинаковые и расположены строго симметрично. В общем, хороший и недорогой тренажер для тех, кто хочет освоить любую технику поиска, в т. ч. «За золотом». Хотя чувствительность этого металлоискателя невысокая, несмотря на использование ДД, дискриминация очень хорошая.

Для настройки прибора сначала вместо передатчика Л1 включите наушники и по тону убедитесь, что генератор работает. Затем L1 приемника замыкают накоротко и подбором R1 и R3 устанавливают на коллекторах VT1 и VT2 соответственно напряжение, равное примерно половине напряжения питания. Затем R5 установить ток коллектора VT3 в пределах 5..8 мА, открыть L1 приемника и все, можно искать.

Многослойная фаза

Конструкции этого раздела демонстрируют все преимущества метода фазового накопления. Первый металлоискатель, в основном для строительных целей, будет очень недорогим. наиболее трудоемкие его части изготовлены… из картона, см. рис.:

Устройство не требует настройки; интегральный таймер 555 – аналог отечественной ИС (микросхема интегральная) К1006ВИ1. В нем происходят все преобразования сигналов; метод поиска импульсный. Единственное условие – нужен пьезоэлектрический (кристаллический) динамик, обычный динамик или наушники перегрузят ИМС и она вскоре выйдет из строя.

Индуктивность катушки – около 10 мГн; рабочая частота – в пределах 100-200 кГц. При толщине оправки 4 мм (1 слой картона) катушка диаметром 90 мм содержит 250 витков провода ПЭ 0,25, а 70 мм – 290 витков.

Металлоискатель “Бабочка”, см. рис. справа по своим параметрам он уже близок к профессиональным инструментам: советская копейка встречается на глубине 15-22 см в зависимости от грунта; канализационный люк – на глубине до 1 м. Действует при сбоях синхронизации; схема, плата и тип установки – на рис. ниже. Обратите внимание, что здесь 2 отдельные катушки диаметром 120-150 мм, а не ДД! Они не должны пересекаться! Оба динамика, как и прежде, пьезоэлектрические. кейс. Конденсаторы – термостабильные, слюдяные или высокочастотные керамические.

Свойства «Бабочки» улучшатся, и ее будет проще настроить, если, во-первых, намотать катушки плоскими корзинами; индуктивность определяется заданной рабочей частотой (до 200 кГц) и емкостями контурных конденсаторов (на схеме по 10000 пФ). Диаметр проволоки – от 0,1 до 1 мм, чем больше, тем лучше. Отвод в каждой катушке делается из трети витков, считая от холодного (нижнего по схеме) конца. Во-вторых, если отдельные транзисторы заменить на 2-х транзисторную сборку на К159Схемы дифференциального усилителя НТ1 или его аналоги; пара транзисторов, выращенных на одном кристалле, имеет точно такие же параметры, что важно для схем со срывом синхронизации.

Чтобы установить “Бабочку”, нужно точно настроить индуктивность катушек. Автор конструкции рекомендует раздвигать витки или подгонять катушки ферритом, но с точки зрения электромагнитной и геометрической симметрии лучше подстроечные конденсаторы на 100-150 пФ соединить параллельно с конденсаторами на 10000 пФ и скрутить их при настройке в разные стороны.

Самостоятельно установить не сложно: только что собранное устройство подает звуковой сигнал. Поочередно подносим к змеевикам алюминиевую кастрюлю или банку из-под пива. К одному – писк становится выше и громче; к другому – ниже и тише, а то и вовсе бесшумно. Здесь мы добавляем немного триммерной мощности и убираем ее в противоположном плече. За 3-4 цикла можно добиться полной тишины в динамиках – прибор готов к поиску.

Подробнее о “Пират”

Вернемся к прославленному Пирату; это импульсный приемопередатчик с фазовым накоплением. Схема (см. рис.) очень прозрачна и может считаться классической для данного случая.

Передатчик состоит из задающего генератора (ЗГ) на том же 555-м таймере и мощного ключа на Т1 и Т2. Слева – вариант ЗГ без ИС; в нем вам придется установить на осциллографе частоту следования импульсов 120-150 Гц R1 и длительность импульсов 130-150 мкс R2. Катушка L – общая. Ограничитель на диодах Д1 и Д2 на ток 0,5 А спасает усилитель приемника QP1 от перегрузки. Дискриминатор собран на QP2; вместе они составляют сдвоенный операционный усилитель К157УД2. Фактически «хвосты» переизлученных импульсов накапливаются в конденсаторе С5; при “переполнении резервуара” на выходе QP2 проскакивает импульс, который усиливается Т3 и дает щелчок в динамике. Резистор R13 регулирует скорость наполнения «резервуара» и, следовательно, чувствительность прибора. Подробнее о «Пиратке» можно узнать из видео:

Видео: Металлоискатель “Пират”

и об особенностях его настройки – из следующего видео:

Видео: настройка порога металлоискателя Пират

На битах

Желающие испытать на себе все прелести процесса поиска биений со сменными катушками могут собрать металлоискатель по схеме на рис. Его особенность, во-первых, в экономичности: вся схема собрана на КМОП-логике и потребляет очень мало тока при отсутствии объекта. Во-вторых, устройство работает на гармониках. Опорный генератор на DD2.1-DD2.3 стабилизирован кварцем ZQ1 на частоте 1 МГц, а поисковый генератор на DD1.1-DD1.3 работает на частоте около 200 кГц. При настройке прибора перед поиском искомая гармоника “вылавливается” варикапом VD1. Смешивание рабочего и опорного сигналов происходит в DD1.4. В-третьих, этот металлоискатель подходит для работы со сменными катушками.

ИМС 176-й серии лучше заменить на такую ​​же 561-ю, ток потребления уменьшится, а чувствительность прибора повысится. Заменить старые советские высокоомные наушники ТОН-1 (лучше ТОН-2) на низкоомные от плеера просто невозможно: они перегрузят DD1.4. Нужно либо ставить усилитель типа “пиратский” (С7, R16, R17, T3 и динамик на схеме “Пират”), либо использовать пьезодинамик.

Данный металлоискатель не требует настройки после сборки. Катушки моноконтурные. Их данные на оправке толщиной 10 мм:

  • Диаметр 25 мм – 150 витков ПЭВ-1 0,1 мм.
  • Диаметр 75 мм – 80 витков ПЭВ-1 0,2 мм.
  • Диаметр 200 мм – 50 витков ПЭВ-1 0,3 мм.

Нет ничего проще

Теперь давайте выполним данное нами в начале обещание: мы расскажем вам, как сделать металлоискатель, который вообще ничего не ищет в радиотехнике. Металлоискатель «просто как груша» собирается из радиоприемника, калькулятора, картонной или пластиковой коробки с откидной крышкой и кусочков двустороннего скотча.

Металлоискатель “от радио” импульсный, однако для обнаружения объектов используется не рассеивание или запаздывание с фазовым накоплением, а вращение магнитного вектора ЭМП при переизлучении. На форумах про этот аппарат пишут разное, от “супер” до “отстой”, “проводка” и слова, которые не принято писать. Итак, чтобы получить если не «супер», то хотя бы полноценный аппарат, его составляющие — приемник и вычислитель — должны соответствовать определенным требованиям.

Калькулятор самый безнадежный и дешевый, “альтернативный” нужен. Они делают это в оффшорных подвалах. Они понятия не имеют о нормах электромагнитной совместимости бытовых приборов, а если и слышали о чем-то подобном, то хотели чхать от души и сверху. Поэтому изделия там являются достаточно мощными источниками импульсных радиопомех; они обеспечиваются тактовым генератором калькулятора. При этом его строб-импульсы в воздухе используются для зондирования космоса.

Ресивер тоже нужен дешевый, от аналогичных производителей, без всяких средств повышения помехоустойчивости. Он должен иметь AM-диапазон и, что абсолютно необходимо, магнитную антенну. Так как приемники с коротковолновым (КВ, КВ) приемом на магнитную антенну продаются редко и стоят дорого, то придется ограничиться средними волнами (СВ, СВ), но это облегчит настройку.

  1. Раскладываем коробку с крышкой в ​​книгу.
  2. На обратную сторону калькулятора и магнитолы приклеиваем полоски скотча и закрепляем оба устройства в коробке, см. рис. на правом. Ствольная коробка – желательно в крышке, чтобы был доступ к органам управления.
  3. Включаем приемник, ищем, установив на максимальную громкость в верхней части АМ-диапазона (диапазонов), свободную от радиостанций и максимально чистую от воздушных помех зону. Для CB это будет около 200 м или 1500 кГц (1,5 МГц).
  4. Включаем калькулятор: трубка должна гудеть, хрипеть, рычать; в общем, придайте тон. Мы не уменьшаем громкость!
  5. Если тона нет, аккуратно и плавно регулируйте, пока он не появится; мы уловили некоторые гармоники строб-генератора калькулятора.
  6. Медленно складываем “книжку” до тех пор, пока тон не ослабнет, не станет более музыкальным или не исчезнет совсем. Это, скорее всего, произойдет, когда крышка повернута примерно на 90 градусов. Таким образом, мы нашли положение, при котором магнитный вектор первичных импульсов ориентирован перпендикулярно оси ферритового стержня магнитной антенны и не принимает их.
  7. Фиксируем чехол в найденном положении поролоновой вставкой и резинкой или подпорками.

Примечание: в зависимости от конструкции приемника возможен и обратный вариант – для настройки на гармонику приемник кладут на включенный вычислитель, а затем, развернув “книжку”, добиваются смягчения или исчезновения тона. В этом случае приемник будет улавливать отраженные от объекта импульсы.

Что дальше? Если рядом с отверстием «книжки» находится электропроводящий или ферромагнитный предмет, он будет переизлучать зондирующие импульсы, но их магнитный вектор будет вращаться. Магнитная антенна их «почует», приемник снова подаст сигнал. То есть мы уже что-то нашли.

Что-то странное в конце

Есть сообщения о еще одном металлоискателе “для полных чайников” с калькулятором, но вместо магнитолы якобы нужны 2 компьютерных диска, CD и DVD. Также – пьезонаушники (именно пьезо, по заверениям авторов) и батарейка “Крона”. Откровенно говоря, выглядит это творение как техномиф, как и приснопамятная ртутная антенна. Но – чем черт не шутит. Вот видео для вас:

попробуй, если есть желание, может там что-то найдется, как в объективном, так и в научно-техническом смысле. Удачи!

В качестве приложения

Существуют сотни, если не тысячи схем и конструкций металлоискателей. Поэтому в приложении к материалу мы также приводим перечень моделей, помимо упомянутых в тесте, которые, как говорится, находятся в эксплуатации в РФ, не являются чрезмерно дорогими и доступны для повторения или самостоятельной работы. -сборка:

  • Клон.
  • 10 оценок, среднее: 4,90 из 5)


В этой статье я покажу как самостоятельно намотать катушку металлоискателя. Возьмем для примера этот металлоискатель. Катушка в нем должна быть намотана с определенной точностью, но как это сделать обычному человеку, который ничего в этом не понимает?? В помощь нам величайшие умы создали интересную программу (Coil32) у кого нет программы, скачайте в конце статьи.

И так, на схеме металлоискателя написано, что катушка должна иметь индуктивность 2290мкГн (мкГн). Там даже написано какой провод и на какой диаметр мотать. А если я хочу катушку большего диаметра или меньшего, или провод не той толщины??

Затем включаем нашу программу (Coil32)


В открытой программе нажимаем (PLUGINS) затем (Multi loop) именно там где будут нужные нам катушки.

Появится такое окно:


Теперь все просто, в окошках все подписано, какой диаметр провода, на какой каркас мотать и самое главное окошко с индуктивностью. Вставляем в окошки наши параметры: нужна индуктивность 2290 мкГн, у меня был провод 0,4, а катушку хочу намотать на оправке 11см (111мм). Как только все значения установлены, нажимаем кнопку рассчитать и в окне справа появится нужная нам информация.


Так что теперь вы можете самостоятельно рассчитать и намотать катушку любого диаметра, который вам больше подходит.

Поиск артефактов под землей — весьма популярное занятие. Для кого-то это профессия, кто-то просто увлекается археологией. Есть многочисленные группы охотников за сокровищами: как романтики, так и прагматичные искатели ценностей. Всех этих людей объединяет одно увлечение: поиск металлических предметов, спрятанных на разной глубине.

Если у вас есть точная карта с указанием места захоронения клада, или планы ведения боев во время войны, это не гарантирует успеха. Вы можете перелопатить тонны грунта, а искомый объект будет спокойно лежать в паре метров от места активного поиска.

Чтобы найти золото и менее ценные металлы, вам понадобится самодельный металлоискатель.

Важная информация: Использование таких устройств не запрещено законом. Однако предусмотрены штрафы за последствия такого обыска в части раскопок, а также изъятия обнаруженных предметов.

Не будем вдаваться в тонкости, это тема для отдельной статьи. Проще говоря: если вы найдете золотое кольцо на берегу или горсть советских монет в лесу, проблем, связанных с использованием электронных средств поиска, не возникнет.

А вот за добытые бронзовые ложки от 100 лет и старше можно получить реальный срок или крупный штраф.

Тем не менее, приборы для поиска металлических предметов в толще земли продаются свободно, а желающие сэкономить могут сделать металлоискатель своими руками в домашних условиях.

Как работает устройство

В отличие от наземных детекторов, использующих волны разной частоты или ультразвук, металлоискатель (заводской или самодельный) работает с индуктивностью.

Катушка излучает электромагнитное поле, которое затем анализируется приемником. Если в зоне действия находится какой-либо объект, проводящий электрический ток или обладающий ферромагнитными свойствами, формат поля искажается. Точнее, под действием активного поля катушки объект формирует свое. Это событие фиксируется приемником, и формируется оповещение: стрелка прибора перемещается, звучит тональный сигнал, загораются индикаторы.

Зная методику работы, можно рассчитать электрическую схему и создать своими руками мощный металлоискатель. Сложность конструкции зависит только от наличия элементной базы и вашего желания. Рассмотрим несколько популярных вариантов, как собрать самодельный металлоискатель:

Так называемая “бабочка”

Это прозвище происходит от характерной формы платформы, на которой расположены индукторы.

Расположение элементов связано с принципом работы. Схема выполнена в виде двух генераторов, работающих на одной частоте. Подключив к ним одинаковые катушки, создается индукционный баланс. Как только в электромагнитное поле попадает посторонний предмет с электропроводностью, баланс полей нарушается.

Генераторы выполнены на микросхемах NE555. На иллюстрации показана типовая схема такого устройства.

Катушка для металлоискателя (на схеме их две: L1 и L2) изготавливается своими руками из провода сечением 0,5–0,7 мм². Идеальный вариант — трансформаторная обмотка с медным сердечником в лаковой изоляции (снята с любого ненужного трансформатора). Характеристики не обязательно выдерживать с точностью до мельчайших деталей, при одном условии: катушки должны быть одинаковыми.

Примерные параметры: диаметр 190 мм, в каждой катушке ровно 30 витков. Собранное изделие должно быть монолитным. Для этого витки зацепляются монтажной резьбой, и заливаются трансформаторным лаком. Если этого не сделать, вибрация витков выбьет схему из настроенного баланса.

Электрическая схема

Возможны два варианта изготовления:

  • учитывая малое количество элементов, можно собрать на макетной плате, соединив ножки деталей с помощью проводников;
  • для аккуратности и надежности лучше вытравить плату по предложенному чертежу.

Любая пайка “на соплях” может провалиться в полевых условиях, и вам будет обидно за потраченное время.

Как и транзисторный металлоискатель, NE555 требует точной настройки перед использованием. На схеме показаны три переменных резистора:

  • R1 предназначен для регулировки частоты генератора и достижения того самого баланса;
  • R2 грубо регулирует чувствительность;
  • с помощью резистора R3 можно выставить чувствительность с точностью до 1см.

Информация: Такая схема не может дискриминировать металлы. Искатель лишь дает понять, что объект существует. А по тону сигнала (исходя из своего опыта) можно определить примерную громкость и глубину залегания.

Блок питания достаточно универсальный: 9–12 вольт. Можно подобрать аккумулятор от источника бесперебойного питания, либо собрать блок питания из батареек ААА. Хороший вариант — аккумуляторы 18650 (они же используются для вейпинга).

Настройка бабочки

Принцип работы описан выше, поэтому давайте просто разберем технологию. Выставляем все резисторы в среднее положение, и обеспечиваем срыв синхронизации генераторов. Для этого сложите витки «восьмеркой», и перемещайте их друг относительно друга до тех пор, пока писк не перерастет в треск. Это сбой синхронизации.

Закрепляем кольца, и вращаем резистор R1 до появления равномерного треска через равные промежутки времени.

Поднося металлические предметы к перекрытию катушек (это точки поиска), добиваемся ровного писка. Чувствительность регулируется резистором R2.

Остается подстроечный резистор R3, который используется скорее для коррекции падения напряжения в блоке питания.

Механическая часть

Штанга для металлоискателя своими руками изготавливается из легкой пластиковой трубы, либо из дерева. Использование алюминия нежелательно, так как это будет мешать работе. Схему и органы управления можно спрятать в герметичный корпус (например, распределительную коробку для проводки).

Искатель бабочек готов к работе.

Пират

Еще одна популярная импульсная модель для начинающих кладоискателей – металлоискатель «Пират». Его также легко сделать своими руками, подробная инструкция в двух вариантах:


Блок питания желательно приблизить к 12 вольтам, так как от напряжения зависит качество работы. Печатные платы уже протестированы, оба варианта показаны на иллюстрации.

Катушка (в данном случае одна) изготовлена ​​из того же трансформаторного провода 0,5 мм. Оптимальный диаметр – 20 мм, количество витков – 25. Так как мы делаем металлоискатель Пират своими руками, внешний дизайн отходит на второй план. Подойдет любой материал, который вы готовы выбросить.

Ручку лучше сделать съемной, для удобства транспортировки. Помните, что использование металлов недопустимо.

Чувствительность регулируется двумя переменными резисторами в режиме реального времени при поиске. Тонкая настройка генератора не требуется.

А если удастся качественно запаять корпус, то можно начинать искать «сокровища» в пляжной полосе прибоя и даже на дне водоема.

Сделать подводный металлоискатель своими руками сложнее, но он даст неоспоримое преимущество перед конкурентами.

Повышение производительности

Глубинный металлоискатель своими руками можно сделать из готового “Пирата” без дополнительных затрат. Для этого можно пойти двумя путями:

  1. Увеличение диаметра индуктора. При этом значительно увеличивается проходимость вниз, но снижается чувствительность к мелким предметам.
  2. Уменьшение количества витков катушки при настройке схемы. Для этого придется пожертвовать одной катушкой на эксперименты. Снимаем (и отрезаем) по очереди, пока не увидим, что чувствительность начала снижаться. Запоминаем количество витков при максимальных параметрах, и делаем новую катушку по этой схеме. Затем меняем резистор R7 на переменный, с аналогичными параметрами мощности. Проведя несколько экспериментов с чувствительностью, фиксируем сопротивление, меняем переменный резистор на постоянный.

Металлоискатель Пират можно собрать на популярном контроллере Arduino.

Пользоваться таким прибором удобнее, но дискриминации металлов все равно не будет.

Разобравшись, как сделать металлоискатель своими руками для любительских задач, кратко разберем несколько серьезных моделей.

Металлоискатель Clone PI W своими руками

По сути, это удешевленная версия профессионального искателя Clone PI-AVR, но вместо ЖК-дисплея используется линейка светодиодов. Это не так удобно, но все же позволяет контролировать глубину артефактов.

Оптимальный вариант по цене на микросхеме CD4066 и микроконтроллере ATmega8.

Разумеется, разводка платы для этого решения тоже есть, только кнопки управления вынесены на отдельную панель.

Программирование ATmega8 это тема для отдельной статьи, если вы работали с такими контроллерами, то сложностей не возникнет.

Мощный самодельный металлоискатель Clone PI W позволяет находить металл глубиной не более метра, при этом без дискриминации.

Искатель “Шанс”

Аналогичная схема на ATmega8 называется “Шанс”. Принцип работы аналогичен, только появилась возможность отсеивания (частичной дискриминации) черных металлов.

Также проработан чертеж печатной платы, которую с успехом можно заменить классической «макетной» для Arduino

“Терминатор 3” сделай сам

Если вам нужен самодельный металлоискатель с дискриминацией металлов, обратите внимание на эту модель. Схема достаточно сложная, но ваши усилия окупаются найденными монетами, которые могут оказаться золотыми.

Особенность “Терминатора” – разделение приемной и передающей катушек. Для излучения сигнала сделано кольцо диаметром 200 мм. Для него укладывается 30 витков провода, затем он разрезается, в результате получаем 2 полувитка общей емкостью 60 витков (см. схему).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
