Главные показатели и характеристики автоматических насосов для воды



Дополнительная информация и консультации специалистов




 pea.ru »  » Главные показатели и характеристики автоматических насосов для воды

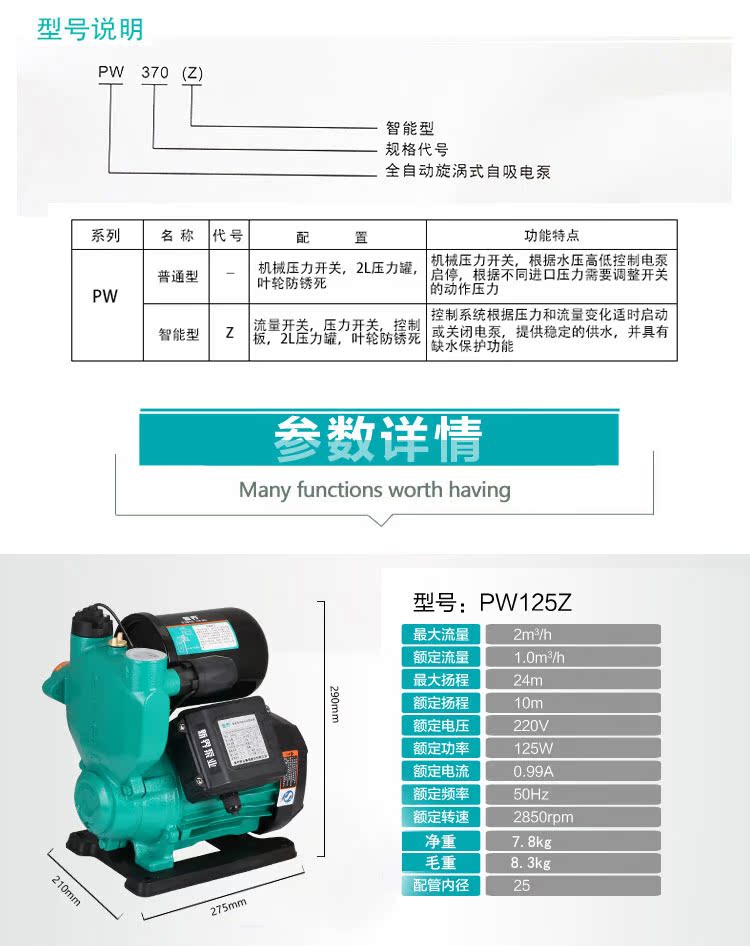

Главные показатели и характеристики автоматических насосов для воды

Все насосное оборудование имеет номенклатурные показатели, которые характеризуют основные особенности их работы и сферу применения. В каталогах производителей и технической литературе приводятся основные характеристики насосов и графики, описывающие параметры функционирования, однако при выборе оборудования сложно однозначно опираться на них.

Основные показатели и характеристики насосов, приводимые в описаниях и технической литературе, следующие:

  • Подача насоса Q – показатель, характеризующий объем жидкости, перекачиваемой в единицу времени.
    Кроме объемной подачи насос может иметь характеристику массовой или весовой подачи, однако принято указывать именно объем перекачиваемой среды, измеряемый под давлением на выходе насоса. Кроме подачи часто имеет значение производительность насоса, то есть расход рабочей жидкости на входе.
  • Напор насоса H – показатель, характеризующий разность механической энергии движения жидкости на выходе и входе насоса. Напор, как и подача, может быть весовым, объемным и массовым. Характеристика весового напора используется наиболее широко, однако она неприменима для описания насосов, используемых в условиях отсутствия гравитации. Кроме того, параметром напора также пренебрегают для высоконапорных агрегатов, создающих большую скорость движения среды, потому как эта величина ничтожно мала по сравнению со статическим давлением.
  • Коэффициент полезного действия агрегата – показатель, характеризующий отношение полезной гидравлической мощности к полной мощности, подводимой к насосу. Максимальное значение величины КПД характеризует оптимальный режим работы насоса. Различают оптимальный и номинальный режим работы насоса. Последний характеризуется допустимыми параметрами работы насоса, а оптимальный – это режим работы с такими параметрами, когда насос функционирует наиболее эффективно.
  • Параметры кавитации, надкавитационный напор – характеристики, описывающее избыточное давление жидкости над удельной энергией ее насыщенных паров. Значение надкавитационного напора должно соблюдаться во избежание существенного снижения напора и КПД насоса. Существуют следующие параметры надкавитационного напора:
    1. подавляющий напор – такое значение надкавитационного напора, при котором признаков кавитации не обнаруживается;
    2. эрозионный напор – значение, при котором наблюдается эрозионное воздействие жидкости на рабочие органы насоса, определение значения эрозионного напора происходит исходя из анализа виброзвуковых характеристик работы насоса или при помощи метода лаковых покрытий;
    3. параметрический напор – значение напора, при котором появляются устойчивые каверны, значение параметрического напора описывает такое состояние, когда происходит уменьшение напора на 2% по сравнению с бескавитационным режимом работы при неизменной подаче;
    4. предельный напор – минимальное значение надкавитационного напора, при котором еще сохраняется кинематическое подобие течений при моделировании работы насоса или при специальных испытаниях.
  • Номинальная высота самовсасывания – величина, характеризующая расстояние по вертикали от поверхности жидкости до верхней точки области возникновения кавитационных явлений. Величина указывается для насосов, обеспечивающих постоянное во времени самовсасывание.
  • Минимальное время самовсасывания – допустимая продолжительность работы самовсасывающего насоса при сохранении параметра нормальной высоты самовсасывания. В том случае, когда время самовсасывания для насоса не ограничено, то принимается такое значение, когда подача воздуха на вход насоса уменьшается на 25%.

Итак, были перечислены технологические характеристики насосов. Есть также эргономические показатели, относящиеся к внешним параметрам эксплуатации насосов:

  • внешняя утечка – количество жидкости, вытекающей во внешнюю среду через какие-либо щели или дефекты уплотнений при номинальном режиме и определенном давлении на входе;
  • уровень звукового давления – уровень шума, создаваемого насосом, измеряется на расстоянии 1м от внешнего контура установки при номинальной работе насоса;
  • уровень вибрации
    – характеристика, определяющая уровень вибрации в точках, где она максимальна, по среднеквадратическому отклонению скорости и ускорения на поверхности насоса.

Любой насос также имеет показатели надежности. Надежность характеризуется максимальными допусками отклонений от показателей, при которых может происходить работа насоса. В этом случае, чем выше допуски, тем выше надежность насоса.

Дополнительная информация, консультации, цены

Мы предложим эффективное и экономичное решение. Воспользуйтесь опытом наших технических специалистов – заполните форму справа, или позвоните.

Описание отдела

Электрооборудование, производство и поставка
  • Производство, поставка и монтаж электростанций, ИБП, стабилизаторов, электрощитового оборудования, насосов, установок компенсации реактивной мощности, трансформаторов, электротехнического оборудования.

  • +7 (495) 229-85-86
  • [email protected]

  •

    Технические характеристики погружных насосов

    Погружные насосы используются для подъема воды из артезианских и песчаных скважин, колодцев и других источников. Для решения широкого круга задач выпускаются различные погружные насосы. Технические характеристики у моделей отличаются, что позволяет подобрать лучший вариант для каждого случая. Скважинные насосы имеют схожую конструкцию, оптимальность которой была отработана на протяжении многих лет.

    Кроме погружных насосов, которые для эффективной работы должны полностью находиться в воде, существуют полупогружные. Они подают воду из неглубоких источников, либо используются в качестве дренажных насосов для откачки излишков чистой или загрязненной воды из различных емкостей или затопленных помещений.

    Перечислим основные узлы и характеристики погружных насосов.

    Погружные насосы подразделяются на центробежные, вибрационные, шнековые и некоторые другие. Центробежные насосы обладают высокой производительностью и используются в артезианских скважинах. Вибрационные насосы имеют сравнительно низкую производительность, применяются в мелких скважинах с низким дебитом и в колодцах.

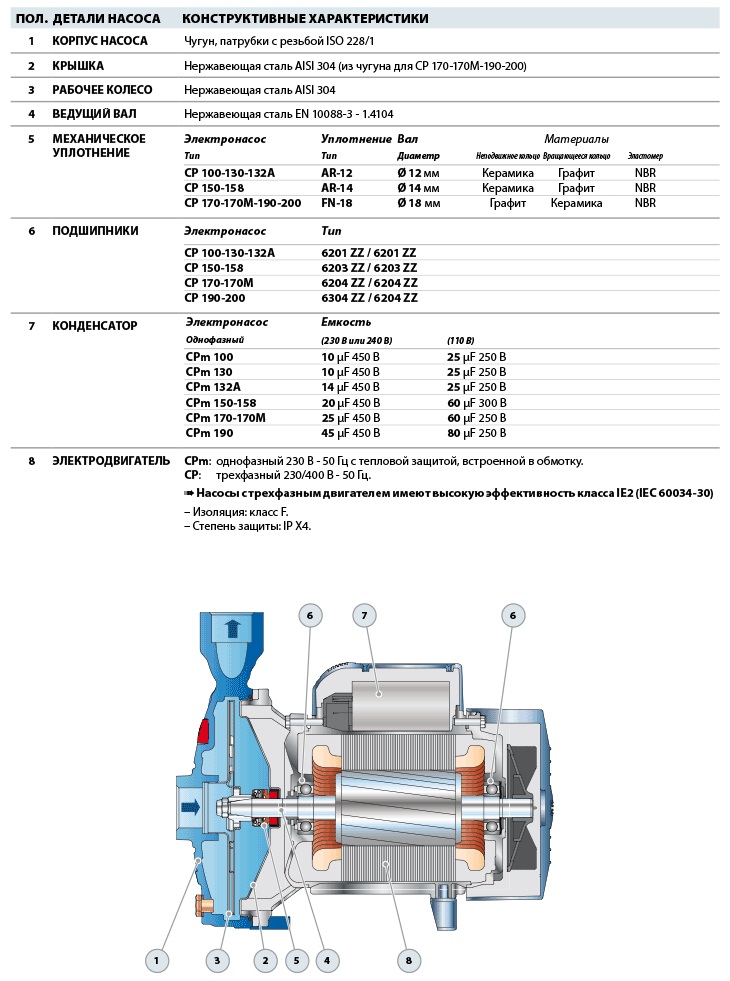

    устройство центробежного насоса

    От правильного выбора параметров электродвигателя зависят две важнейших характеристики насоса: производительность, то есть объем воды, подаваемой в единицу времени, и высота подъема воды. Однофазный электродвигатель наиболее распространен в бытовых насосах, работает от сети с напряжением 220 В. В среднем для решения всех бытовых нужд хватает объема воды 3 м куб/ч.

    Для того, чтобы поднять воду с очень большой глубины, либо подать в единицу времени большой объем воды, существуют высокопроизводительные насосы с мощными трехфазными двигателями, которым нужна розетка 380 В. Мощность потребительских насосов лежит в диапазоне от 250 Вт до 5 кВт, промышленные — до 100 кВт и больше.

    Главный параметр корпуса скважинного насоса — диаметр, который связан с минимальным внутренним диаметром обсадной трубы или эксплуатационной колонны. Минимальный диаметр скважины для погружного насоса составляет 76 мм. Длинна корпуса менее критична, так как обсадная труба имеет глубину, в десятки раз превышающую длину насоса.


    корпус насоса из нержавеющей стали

    Материал корпуса — определяет прочность и долговечность насоса. В наиболее надежных насосах корпус и важные узлы изготовлены из нержавеющей стали и специальных износостойких полимеров.

    Электрический кабель, через который запитывается электродвигатель насоса, работает в условиях высокой влажности и должен соответствовать определенному классу изоляции. Часть кабеля, находящаяся ниже статического уровня, покрыта изоляцией из пищевого пластика, который не оказывает негативного воздействия на воду в скважине.


    погружной кабель для насоса

    Чем меньше масса насоса, тем легче производить его монтаж и демонтаж. Более легкий насос оказывает меньшую нагрузку на элементы крепления, к которым он фиксируется в скважине. В любом случае насос всегда должен быть соединен со страховочным стальным тросом, чтобы предотвратить случайное падение в скважину.

    Высокоскоростные центробежные насосы имеют в своей конструкции быстро вращающиеся элементы — рабочий вал, колеса, подшипники, уплотнители и т.д., и рассчитаны на перекачку чистой воды. Количество твердых частиц не должно превышать 50 г/м3, что соответствует воде в артезианских скважинах.


    очистка скважины от песка

    Вибрационные насосы используют другой принцип и могут перекачивать воду, в которой содержание твердых частиц составляет от 150 до 500 г/м3, что соответствует песчаным скважинам, колодцам и открытым водоемам.

    Погружные насосы сильно нагреваются при работе, так как скорость вращения двигателя, рабочего вала и рабочих колес составляет от нескольких сотен до нескольких тысяч оборотов в минуту. Элементы насоса в корпусе насоса скомпонованы так, чтобы поступающая вода омывала и охлаждала герметичный кожух с электродвигателем. Если температура воды будет выше + 35-40 С, то тепло от вращающихся частей будет отводится медленно и насос перегреется

    Поплавковый выключатель используется для автоматического включения и выключения насоса в зависимости от уровня воды. Метод применяется для регулирования подачи воды из неглубоких открытых источников типа колодца, а также в полупогружных дренажных насосах для откачки излишков воды или другой жидкости.


    поплавковый выключатель

    Наиболее совершенные модели погружных насосов имеют встроенную защиту от «сухого хода», перегрева, скачков напряжения, превышения нагрузки, снабжаются системами плавного пуска и т.д. В дополнение к встроенным системам Вы можете установить добавочные внешние блоки, повысив защищенность насоса.

    Насосы для воды описание и технические характеристики Waterstry.ru

    Промышленные насосы для воды

    Насосы укомплектованы стандартным электродвигателем с воздушным охлаждением, подходят для перекачки жидкостей температурой от -15 до +120°C. Сферы применения – сети центрального/технологического водоснабжения высотных зданий, системы пожаротушения, ирригация в сельском хозяйстве, водоочистка, отопление, вентиляция, подача смазывающе-охлаждающих жидкостей;

    Насосы циркуляционного, одноступенчатого, рядного, центробежного типа. Наличие «сухого» ротора снижает чувствительность к включениям в перекачиваемой жидкости. Конструкция данных насосов для воды позволяет снимать их с трубопроводов, не демонтируя корпус. Температура рабочей среды – от -15 до +110°C, максимальное давление – 16 бар. Сфера применения – перекачка чистых, маловязких, неагрессивных жидкостей без твердых и длинноволокнистых включений.

    Бытовые насосы для перекачки воды
    Насосы для скважин

    Оборудование с узким цилиндрическим корпусом из нержавеющей стали подходит для монтажа в скважины диаметром 76–100 мм (в зависимости от модели), что сокращает стоимость бурильных работ. Максимальный напор воды – 322 м, максимальная производительность – 24 м3/ч. Сфера применения – перекачка чистой химически неагрессивной воды для питья, с/х орошение, коммунальное и промышленное водоснабжение.

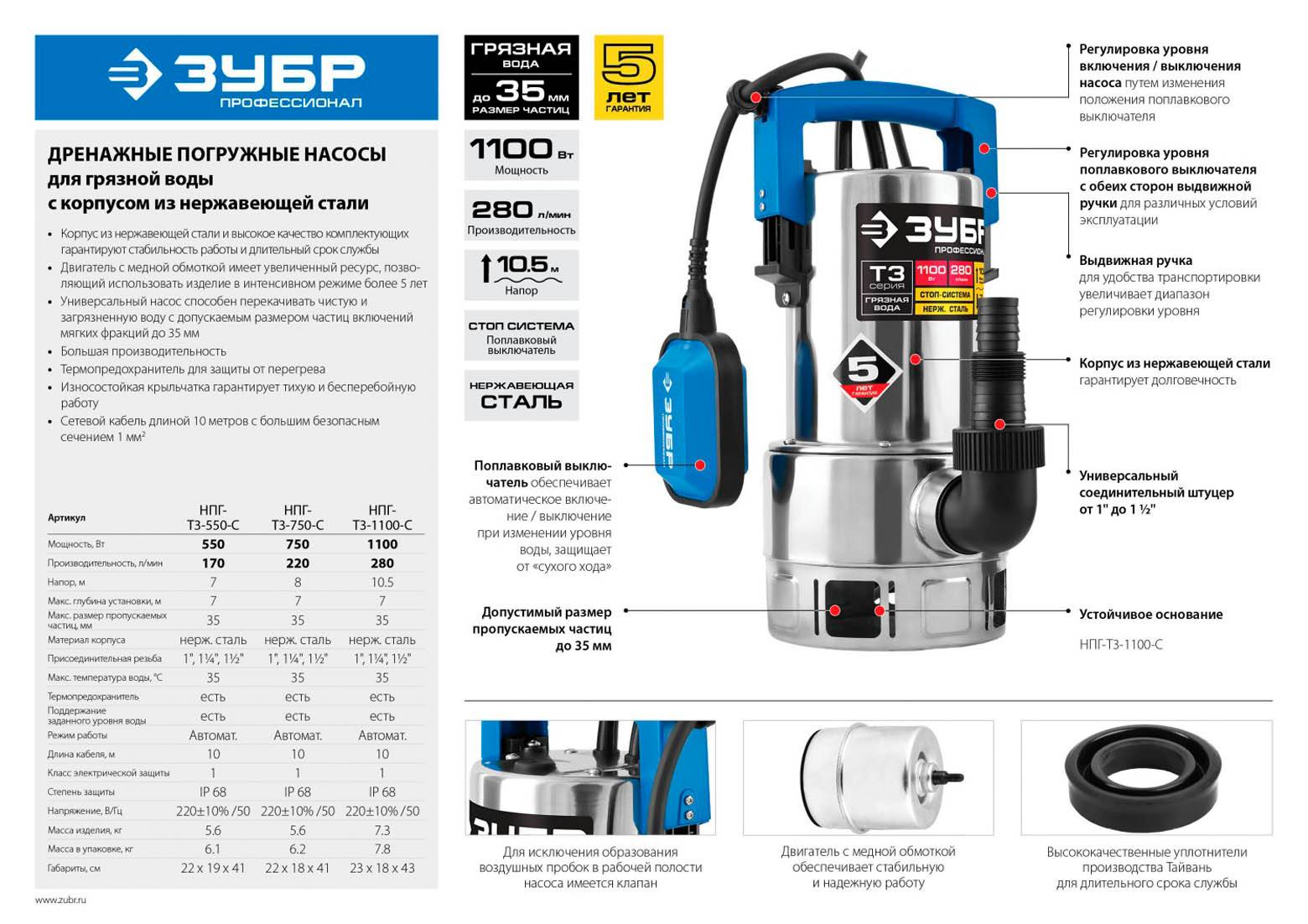

    Дренажные насосы

    Одноступенчатое погружное оборудование укомплектовано электродвигателями со встроенной защитой от перегрева и поплавковым реле для автоматического отключения при отсутствии жидкости. Назначение дренажных насосов для воды – водоснабжение частных домов, откачка чистых грунтовых вод без длинноволокнистых включений, работа в бассейнах и системах полива.

    Вихревые насосы

    Компактное оборудование обеспечивает до 4 раз больший напор воды в сравнении с центробежными аналогами. Сфера применения – перекачка чистой воды и других жидкостей со схожими параметрами, работа в автоматических спринклерных системах, передвижных источниках водоснабжения, малых системах кондиционирования.

    Винтовые насосы для воды

    Агрегаты с корпусом и валами двигателя из нержавеющей стали справляются с более вязкими и загрязненными жидкостями, чем многоступенчатые погружные насосы. Назначение – подъем воды с песком и глиной из открытых водоемов, шахтных колодцев, скважин диаметром от 100 мм.

    Автоматические станции водоснабжения

    Оборудование оснащено самовсасывающим либо вихревым насосом. Мощные бесшумные установки способны обеспечить водой 1–2 жилых помещения, подходят для монтажа в колодцах, накопительных емкостях, магистральных водопроводах. При достижении заданного давления реле отключает мотор, при уменьшении давления – включает, что обеспечивает автоматическую цикличность работы.

    Подробные характеристики насосов WATERSTRY® можно посмотреть на страницах моделей. Чтобы узнать адреса магазинов-партнеров бренда в своем городе, перейдите по ссылке «Где купить».

    Насос поверхностный UNIPUMP JET 80 L


    Основные

    Цвет корпуса Синий

    Бренд UNIPUMP

    Гарантийный срок 12 мес

    Потребительские

    Область применения Универсальное оборудование

    Производительность

    Макс. потребляемая мощность, Вт 600 Вт

    Макс. производительность л/мин 50 л/мин

    Макс. производительность 3 м3/час

    Защита и безопасность

    Клапан обратного потока Нет

    Технологии

    Мокрый ротор Нет

    Монтажные

    Резьба выходного патрубка 1 “

    Резьба входного патрубка 1 “

    Вариант размещения Горизонтальное

    Вид установки (крепления) Напольная

    Напряжение электропитания 220

    Высота всасывания воды до уровня насоса не более 8 м

    Макс. температура жидкости 35 °С

    Максимальный напор 38 м

    Вес и габариты товара

    Вес товара (нетто) 14.2 кг

    Управление

    Вид управления Механическое

    Дополнительные

    Гарантийный документ Гарантийный талон

    Дренажный насос ГНОМ технические характеристики ООО “АГРЕГАТ СПб” Насос для грязной воды

    ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

    Дренажный насос ГНОМ

       Погружной насос ГНОМ предназначен для откачивания загрязнённых сточных вод температурой до +350 С, с рН 5-10, плотностью до 1100 кг/м3, содержащих механические примеси (песка, цемента, глины и т.п.) до 10% по массе с максимальным размером твёрдых включений до 5 мм. Насос ГНОМ используется в качестве передвижного дренажного насоса для откачки на строительных объектах при осушении котлованов и траншей, при эксплуатации объектов водоснабжения, для орошения и понижения уровня грунтовых вод и т.п.
       Дренажный насос ГНОМ не предназначен для перекачивания жидкостей во взрыво- и пожароопасных условиях. Климатическое исполнение и категория размещения насоса – У по ГОСТ 15150-69.

    Сводная таблица технических характеристик дренажного погружного насоса «ГНОМ».

    Марка Подача
     м3
    Напор
    м.
    Глубина
    погружения,
    м, не менее
    Мощн.,
    кВт
    Напря-
    жение,
    в.
    Масса
    кг.
    Габариты высота,
    ширина
    мм.
    Диаметр
    присоед.
    шланга,
    мм
    ГНОМ 600-10 600 10 0,9 45,0 380 470,0 1080
    560
    165
    ГНОМ 400-20 400 20 0,9 40,0 380 450,0 1070
    560
    165
    ГНОМ 250-17 250 17 0,9 23,0 380 220,0 1050
    443
    100
    ГНОМ 200-25 200 25 0,9 24,0 380 210,0 1050
    443
    100
    ГНОМ 160-40 160 40 0,9 45,0 380 540,0 1190
    510
    80
    ГНОМ 150-30 150 30 0,9 19,0 380 200,0 1050
    443
    100
    ГНОМ 140-50 140 50 0,9 43,0 380 540,0 1190
    510
    80
    ГНОМ 140-10 140 10 0,5 9,0 380 112,0 690
    350
    100
    ГНОМ 100-25 100 25 0,5 11,0 380 100,0 690
    350
    100
    ГНОМ 110-60 110 60 0,9 40,0 380 540,0 1190
    510
    80
    ГНОМ 80-70 80 70 0,9 38,0 380 500,0 1140
    510
    80
    ГНОМ 50-80 50 80 0,9 30,0 380 500,0 1140
    510
    160
    ГНОМ 50-50 50 50 0,7 11,5 380 115,0 775
    350
    100
    ГНОМ 50-25 50 25 0,5 7,5 380 100,0 690
    350
    100
    ГНОМ 53-10 53 10 0,5 4,4 380 32,0 521
    24 0
    63
    ГНОМ 53-10 Т 53 10 0,15 4,4 380 36,0 537
    245
    63
    ГНОМ 25-20 Т 25 20 0,15 3,5 380 35,0 521
    245
    50
    ГНОМ 25-20 25 20 0,4 3,0 380 31,0 521
    240
    50
    ГНОМ 16-16 16 16 0,25 1,7 380 12,5 325
    185
    40
    ГНОМ 10-10 10 10 0,2 0,75 380 12,2 310
    185
    31,5



    Технические характеристики – Дренажный насос для грязной воды Сибртех СДН450-35

    Тип

    дренажный

    Мощность, Вт

    450

    Назначение по воде

    грязная

    Глубина всасывания, м

    7

    Высота подъема, м

    5. 5

    Напряжение сети, В

    230

    Допустимый диаметр твердых частиц, мм

    35

    Страна производства

    Китай

    Родина бренда

    Россия

    Гарантия

    12 месяцев

    Код поставщика

    97263

    устройство, характеристики, виды, правила установки


    Подбираете надежный, недорогой, ремонтопригодный насос для бытового использования? Оптимальным вариантом станет модификация, способная справиться с различными задачами на приусадебном участке, ведь верно?

    Вы присмотрели водяной насос “Родничок”, но сомневаетесь, что он сможет осуществить подачу воды из колодцев и скважин для полива, выполнить водоснабжение дома или откачку затопленных помещений?

    Мы поможем вам разобраться с этим вибрационником — в статье подробно рассмотрено его устройство, технические характеристики, существенные преимущества и недостатки, и особенности эксплуатации. Что позволит использовать оборудование по назначению, а это залог длительной работы без проблем и поломок.

    Также в этой статье мы уделили особое внимание правильному подключению и вводу в эксплуатацию, снабдив материал наглядными фотоматериалами и видеороликом с обзором этого насоса.

    Содержание статьи:

    Модельный ряд и производители

    Изначально “Родничок” разрабатывался для промышленных целей. Но учитывая, что мощные насосы такого типа нуждаются в большом количестве электроэнергии, разработчики решили сделать упор на частного потребителя.

    В результате создали компактную модель вибрационного погружного типа, которая и по сей день успешно применяется в быту.

    На сегодняшний день официальным производителем классического насоса “Родничок” является УЗБИ – Уральский завод бытовых изделий, выпускающих две модификации насоса:

    • “Родничок” БВ-0,12-63-У — вариант с верхним забором воды;
    • Родничок” БВ-0,12-63-У — вариант с нижний забором воды.

    Обе модели могут комплектоваться шнуром электропитания 10м, 16м, 20м или 25м.

    Также выпуском насосов “Родничок” занимается московский завод ЗАО “Зубр-ОВК”, выпускающий модель под названием “Родничок ЗНВП-300”, которая мало чем отличается от классических электронасосов, производимых УЗБИ.

    Вибрационные погружные насосы для бытового использования, выпускаемые под маркой “Родничок” соответствуют ГОСТ и являются надёжным, безопасным и долговечным оборудованием

    Учитывая, что “Родничок” не столь известный и народно любимый насос, как тот же , крайне редко можно встретить его подделки.

    Доступная цена электронасоса объясняется простотой его конструкции и использованием только российских деталей для его производства.

    Галерея изображений

    Фото из

    Недорогие, но крайне выносливые вибрационные насосы идеально подходят для забора воды из дачных колодцев. В организации постоянно действующих автономных водопроводов их используют гораздо реже

    Установка насосного агрегата производится предельно просто: к патрубку насоса (1) через обратный клапан подсоединяется напорная труба, через проушины (2) продевается фиксирующий капроновый шнур

    Для того чтобы зафиксировать положение кабеля его скотчем прикрепляют к напорной трубе. Первая сцепка (3) в 20 -30 см от патрубка, следующие через каждые 1,0 – 1,2 м

    Для того чтобы между дном колодца и низом насоса, а также верхушкой агрегата и зеркалом воды было оставлено обозначенное производителем расстояние, на напорной трубе перед погружением в воду надо сделать яркую метку

    Для того чтобы вибрационный насос во время перекачки воды не бился о стенки колодца, его лучше расположить по центру выработки

    Для нормальной работы вибрационника в скважине нужно, чтобы внутренний диаметр ее обсады был на 10 см больше максимального диаметра насоса

    Чтобы вибрационный агрегат во время работы не бился об обсадку скважины, его оснащают защитными кольцами из шланга или свернутой в трубочку резины

    Работающие в качестве амортизаторов резиновые кольца периодически надо менять, т.к. они истираются о стенки скважины

    Вибрационные насосы в дачном хозяйстве

    Подключение вибрационного насоса

    Сцепки силового кабеля с напорной трубой

    Отметка глубины установки насоса

    Приспособление для установки вибрационника

    Скважина для установки вибрационного насоса

    Приспособление для защиты насоса и скважины

    Замена защитных колец на вибрационнике

    Разбор технических характеристик

    Вибрационные насосные устройства “Родничок” предназначены для перекачки чистой и несущественно загрязнённой воды. Допустимый размер твердых включений в перекачиваемой жидкости не должен превышать 2 мм.

    №1 — производительность агрегата

    Насос отлично подходит для водоснабжения 2-х этажных домов, т.к. максимальный напор, выдаваемый оборудованием, составляет 55 – 60 м. “Родничок” работает от привычной бытовой электросети с напряжением 220 В.

    Перед стартом работы насоса следует тщательно осмотреть корпус с целью выявления механических повреждений. Особо дотошно следует изучить состояние питающего кабеля и сетевого разъема

    Допускается использование насоса для перекачки мыльной воды, ее же в хлорированном состоянии из искусственных водоемов.

    Агрегат может производить откачку воды из затопленных частных речных судов и подвалов. Разрешено применение в осушении емкостей.

    Запрещена перекачка всех видов жидкостей, кроме воды, особенно, агрессивных, взрывоопасных, токсичных, загрязненных нефтепродуктами и подобных разновидностей. Если нужен насос для откачки загрязненной жидкости, советуем ознакомиться со .

    Производительность насоса “Родничок” составляет примерно 432 л/час, что позволяет бесперебойно обеспечивать водой сразу несколько точек-водопотребителей.

    Производительность электронасоса напрямую зависит от высоты подачи воды. Максимальная глубина погружения указанная производителем – 5 м, однако благодаря прочному корпусу насос можно успешно использовать на глубине 10 м и даже больше.

    Родничок предназначен для забора и транспортировки воды с незначительной степенью загрязнения. Насос может поставлять воду на высоту 55 – 60 м

    “Родничок” предназначен для использования при температуре окружающей среды от +3 °C до + 40 °C. Масса агрегата составляет всего 4 кг, делая его мобильным и простым в установке.

    Габаритные размеры насоса не превышают 250 х 110 х 300 мм, что даёт возможность эксплуатировать его в узких колодцах и скважинах Ø более 12 см.

    Перед покупкой вибрационного насоса “Родничок” необходимо поинтересоваться, входит ли в комплект капроновый трос для спуска агрегата в колодец или скважину.

    Если такой трос не входи в комплект, то его необходимо приобрести отдельно. Опускать электронасос, используя шнур электропитания, категорически запрещено!

    Зависимость производительности от высоты подачи воды: чем больше высота подачи, тем меньше производительность электронасоса при использовании стандартных труб

    №2 — устройство и принцип действия

    Конструкция “Родничка” простая, не чем не отличается от других вибрационных электронасосов погружного типа. Главные рабочие элементы, благодаря которым осуществляется перекачивание воды – вибратор и электромагнит.

    Вибратор представляет собой якорь с эластичным пружинящим амортизатором. Якорь закреплен на валу, а его движение ограничено специальной втулкой.

    На определённом расстоянии от якоря и резинового амортизатора расположена диафрагма, которая направляет шток, являясь его опорой в процессе работы насоса. Диафрагма выполнена из резины и герметично закрывает собой электрическую часть насоса.

    Электромагнит состоит из сердечника с обмоткой в форме буквы “П”. Последняя составлена из двух катушек.

    Отводит излишнее тепло от катушек и фиксирует указанные части в требуемом положении относительно друг друга и корпуса насоса.

    При подключении насоса “Родничок” к сети электропитания сердечник начинает производить возвратно-поступательные движения. Совершает их со скоростью примерно 100 колебаний в секунду, при этом притягивая к себе якорь, расположенный на валу.

    Резиновый амортизатор отталкивает якорь, передавая вибрацию на поршень, который расположен на штоке с якорем.

    Во время втягивания образуется гидравлическая камера, объём которой ограничен с одной стороны поршнем, с другой – клапаном на корпусе.

    Попадая внутрь насоса через всасывающее отверстие (водозабор), вода оказывается в гидравлической камере и при движении поршня с силой выталкивается через напорный патрубок.

    Чтобы вода, попадая внутрь насоса, не вытекала из него обратно, на корпусе имеется клапан, предотвращающий её обратную утечку. Охлаждение корпуса насоса производится за счёт перекачиваемой воды.

    Корпус насоса “Родничок” выполнен из металла, что позволяет использовать его на глубине, которая в два раза превышает указанную производителем

    №3 — вариант забора воды

    Насосы “Родничок” выпускаются в двух вариациях: с верхним и нижним забором воды. В первом случае всасывающий патрубок находится в верху корпуса, во втором – снизу. Каждая модель имеет свои преимущества и недостатки.

    Преимущества насосного устройства с верхним забором:

    • непрерывное обеспечение охлаждения корпуса насоса, значит, более длительной период эксплуатации;
    • не происходит засасывание донных отложений, значит, обеспечено оптимальное качество подаваемой воды;
    • насос не всасывает ил, следовательно, нуждается в более редкой очистке.

    К недостаткам модификаций с верхним забором можно отнести неспособность откачать воду до конца, а только до точки расположения входного патрубка. Это неудобно, если агрегат применяется для откачки воды из затопленных посещений, бассейнов, лодок.

    Электронасос “Родничок” с нижним водозабором наоборот способен откачивать жидкость до минимального уровня.

    Некоторые специалисты утверждают, что агрегаты с нижним забором способны создавать больший напор за счёт того, что вода немного дольше задерживается внутри насоса, где ей придаётся большее ускорение.

    Отрицательной стороной насоса с нижним забором можно считать вероятность захвата придонных отложений, а значит, такой насос будет быстро засорятся, что в приведёт к его выходу из строя.

    Выбирая электронасос “Родничок” необходимо заранее решить, в каких условиях ему предстоит работать. Если насос приобретается для подачи воды из водозаборных сооружений, скважины или колодца, то предпочтение стоит отдать оборудованию с верхним забором.

    Если электронасос необходим для откачки паводковых вод из затопленных помещений, осушения резервуаров, устранения последствий коммунальных аварий, то модель с нижним забором – оптимальный выбор.

    В случае, если вы затрудняетесь определиться с выбором, рекомендуем прочесть нашу статью с насосов для скважин.

    Насос с нижним забором можно эксплуатировать в колодце и скважине, но при этом его необходимо подвесить так, чтобы всасывающее отверстие располагалась на некотором расстоянии от дна

    Подключение и ввод в эксплуатацию

    Установка насоса “Родничок” осуществляется в колодце или скважине с минимальным диаметром 12 см. Глубина погружения – 5 м, но при необходимости может достигать 20 м.

    Учтите, что чем глубже расположен насос, тем меньше его производительность и напор.

    Этап #1 — выполнение подключения оборудования

    Последовательность подключения насоса “Родничок” следующая:

    1. Перед установкой осмотрите оборудование на предмет механических повреждений, также осмотрите шнур электропитания и трос.
    2. На корпус электронасоса плотно надевается резиновое кольцо, которое предохраняет агрегат от ударов о стенки в процессе работы.
    3. При помощи троса, вставленного в специальные отверстия на корпусе, насос опускается в воду таким образом, чтобы он был подвешен на расстоянии минимум 30 см от дна.
    4. Установка шланга должна производиться в соответствии с рекомендациями завода-изготовителя, а именно высота подачи воды (расстояние от насоса до конечного водопотребителя) не должна превышать 60 м.
    5. Шланг надёжно крепится при помощи хомутов и штуцера, таким образом, чтобы не возникало его перегибов. Располагать шланг необходимо вдали от нагревательных приборов и острых предметов. В большинстве случаев для насосов этой марки подходит шланг диаметром 15 мм или ½ дюйма.
    6. Запуск насоса “Родничок” производится при включении штепсельной вилки, расположенной на шнуре электропитания, в розетку электросети напряжением 220В.

    После погружения и включения электропитания насос “Родничок” начинает работать сразу, поэтому необходимо до включения проконтролировать уровень воды. Работа погружного электронасоса “на сухую” не допускается!

    При использовании насоса “Родничок” для откачки бассейнов, ёмкостей и помещений, а также при работе в малодебетных скважинах и колодцах необходимо практически безостановочно контролировать уровень воды, чтобы своевременно отключить водяную помпу.

    Отключение осуществляется путём отключения штепсельной вилки из розетки. Пошаговый инструктаж по установке насоса в скважину, читайте .

    Насос “Родничок” не предназначен для длительной непрерывной эксплуатации, используя агрегат для откачки резервуаров или помещений, периодически отключайте оборудование от электросети

    Этап #2 — правильное использование насоса

    Электронасос вибрационный “Родничок” очень прост в эксплуатации, достаточно соблюдать основные правила, и агрегат прослужит не один десяток лет.

    Используя “Родничок” для системы водоснабжения или откачки воды, в первую очередь убедитесь, что напряжение электросети соответствует номинальному напряжению изделия 220В плюс/минус 5В.

    Сетевой электропитающий кабель необходимо располагать так, чтобы полностью исключить возможность его повреждения и замыкания. Штепсельные разъёмы должны быть расположены в сухих местах, хорошо защищённых от попадания влаги.

    После окончания работы, например, при полном заполнении гидроаккумуляторной ёмкости, отключайте насос от электросети. Включение помпы осуществляется только после её полного погружения в воду и установки в вертикальном положении.

    Галерея изображений

    Фото из

    Устройство насоса с верхним забором воды

    Самодельное приспособление защиты от водорослей

    Элементарный самодельный фильтр из бутылки

    Крепление самодельного насоса скотчем

    Если в процессе эксплуатации вы услышали посторонние звуки (удары, трение) или нетипичный звук работающего мотора, то необходимо немедленно отключить “Родничок” от сети.

    А также произвести его подъем на поверхность для выявления и устранения причин, по которым возникли посторонние звуки.

    При использовании вибрационного насоса “Родничок” для откачки затопленных помещений или бассейнов не оставляйте его после окончания работы под открытым небом.

    Насос должен храниться в сухом месте, где на него не будет воздействовать отрицательная температура, повышенная влажность и прочие климатические факторы.

    Корпус насоса “Родничок” выполнен из металла, поэтому от правильности хранения и эксплуатации зависит его прочность, если вы храните насос правильно, то коррозия не появится долгое время

    Техника безопасности при подключении и эксплуатации насоса “Родничок” не чем не отличается от правил безопасности при работе с другими бытовыми погружными помпами.

    Напомним основные правила:

    1. Отопительное оборудование — запрещается использовать электронасос в непосредственной близости от отопительных котлов, генераторов, воспламеняющихся жидкостей и газовых баллонов.
    2. Направленное воздействие солнечных лучей — нельзя подвергать насос воздействию прямо направленного солнечного излучения, длительному влиянию агрессивных сред.
    3. Увеличенный напор — не использовать насос для создания напора больше, чем указано в инструкции, например путём пережимания шланга или использование шланга меньшего диаметра.
    4. Работа без перерывов — не допускать беспрерывной работы насоса более 12 часов.

    Наиболее часто неисправности насоса “Родничок” связаны с его засорением в процессе перекачки загрязнённой жидкости или по причине неисправности шнура электропитания.

    В первом случае необходимо произвести разборку агрегата и его очистку, а во втором – заменить или починить электрокабель.

    Этап #3 — техническое обслуживание оборудования

    Погружные насосные агрегаты “Родничок” очень просты в эксплуатации и не требуют дорогостоящего и длительного по времени технического обслуживания.

    Оборудование не нуждается в регулярной смазке. Использовать смазывающие вещества запрещается!

    Техобслуживание насоса сводится к периодическому подъёму на поверхность, визуальному осмотру корпуса и очищению его ила и отложений.

    После использования электронасоса для откачки слегка загрязненной, хлорированной или морской воды необходимо произвести очистку насоса путём перекачки в течение 1-1,5 часов чистой воды.

    Перед эксплуатацией тщательно изучите инструкцию завода-изготовителя и строго следуйте его рекомендациям, это поможет обеспечить бесперебойную работу оборудования на долгие годы

    Достоинства и недостатки насосов

    О достоинствах и недостатках погружных вибрационных насосов “Родничок” говорят и пишут много.

    Отзывы его владельцев прямо противоположные: одни отмечают высокое качество и удобство эксплуатации, другие считают это оборудование устаревшим, а его применение неудобным и хлопотным. Отметим лишь некоторые достоинства и недостатки этих насосов.

    Достоинства:

    • низкая цена;
    • возможность перекачки слегка загрязнённой воды;
    • простая конструкция, прочный корпус;
    • возможность выбора необходимой длины электрокабеля;
    • возможность выбора оборудования с верхним или нижним водозабором;
    • экономное потребление электроэнергии;
    • простота подключения и эксплуатации;
    • высокая производительность и напор.

    “Родничок” отлично функционирует на глубине, выдерживает внушительное гидродинамическое давление. Для нормальной работы между верхней точкой корпуса и зеркалом воды должно быть не более 5 м.

    Недостатки:

    • требует контроля во время откачки бассейнов и затопленных помещений;
    • невысокая степень защиты от перепадов напряжения сети;
    • невозможность использовать при температуре ниже +5 и выше +40 °С;
    • нельзя использовать в колодцах и скважинах с нестабильными стенками, т.к. вследствие вибрации происходит их разрушение.

    Безусловно, сегодня можно встретить в продаже более современные и высокопроизводительные насосы, оснащённые электронными системами защиты, однако “Родничок” – это почти идеальное сочетание цены и качества, проверенное временем.

    Рекомендуем вам ознакомиться с , который представлен в другом нашем материале.

    Производители включают в комплект насоса “Родничок” ремкомлект для замены резиновых герметизирующих деталей, которые подвержены истиранию после интенсивной эксплуатации

    Выводы и полезное видео по теме

    Видео-обзор насоса “Родничок” производства ЗАО “Зубр ОВК”:

    Насос “Родничок” — экономичное и высокопроизводительное в своём классе оборудование, которое широко используется для различных целей: водоснабжения и откачки воды.

    Главными достоинствами насоса являются низкая стоимость, возможность перекачки воды с частицами до 2 мм и прочный корпус, позволяющий использовать агрегат на глубине в два раза превышающую указанную производителем. Простая конструкция и неприхотливость в обслуживании делают этот насос популярным среди дачников и собственников частных домохозяйств.

    Если у вас есть опыт пользования погружным насосом “Родничок” и вы можете поделиться ценным советом, оставляйте, пожалуйста, свои комментарии в расположенном ниже блоке. Здесь же можно задать интересующие вас вопросы по теме статьи.

    Технические характеристики водяных насосов | Инженерное дело360

    Ваш выбор …
    Сильфонный насос Сильфонный насос работает по принципу прямого вытеснения.Вращение двигателя или сжатие сильфона заставляет сильфон сжиматься на половину оборота, заставляя насос перекачивать жидкость в нагнетательную линию. Во время другой половины оборота движение кривошипно-шатунного механизма заставляет сильфон расширяться, втягивая жидкость из линии всасывания в модуль сильфона. В насосе используются два клапана для управления потоком жидкости через насос. Давление нагнетания поддерживается во всем диапазоне расхода насоса.
    Трюмные / балластные насосы Насосы, используемые на борту лодок и судов для удаления воды из трюма или для загрузки или удаления воды для балласта.
    Насосы скважинные Скважинные насосы для установки в скважины. Это могут быть наклонные или вертикальные скважины. Скважинный насос – это полностью герметичный агрегат. Он может быть полностью погружен в воду или работать в атмосфере потенциально взрывоопасных газов. Размеры скважинных насосов варьируются от нескольких кубометров в час с гидравлическим напором всего пять метров до многих сотен кубометров в час с гидравлическим напором до нескольких сотен метров.Скважинные насосы используются там, где вода на объекте свободно стекает в одну точку на участке, и требуется скорость откачиваемого потока более нескольких кубических метров в час.
    Бустерные насосы Насос используется для повышения давления в напорном трубопроводе, или вытащить из резервуара для хранения и создания избыточного давления в системе.
    Консольные насосы Мотор и уплотнения не должны соприкасаться с перекачиваемой средой.Насос имеет удлиненный приводной вал и погружен в среду. У них нет погружных уплотнений, подшипников, втулок или обратных клапанов на всасывании. Консольный или консольный вал опирается на усиленные шарикоподшипники, расположенные над перекачиваемой жидкостью.

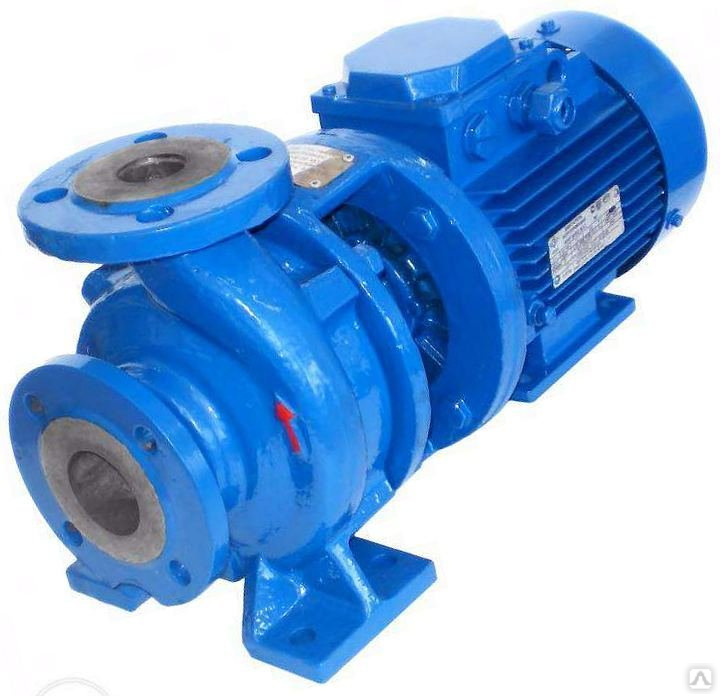

    Центробежные насосы В центробежных насосах используется вращающееся рабочее колесо для увеличения скорости перекачиваемой жидкости.Внутри насоса скорость жидкости создается за счет центробежной силы. Скорость раствора преобразуется с помощью внутренних ограничений внутри насоса в давление. Этот тип насоса используется для жидкостей, которые похожи на воду по вязкости и когда объемы потока велики по сравнению с требуемым давлением.
    Циркуляционные насосы Насосы, которые используются для поддержания циркуляции среды в распределительной или технологической системе.
    Насосы для обезвоживания Разработан для использования в чистой воде (в сельском хозяйстве, промышленности и жилом секторе). Как правило, насосы для обезвоживания ограничиваются концентрацией твердых частиц 10% и размером твердых частиц 1/4 диаметра всасывающего патрубка. Для приложений, требующих большей способности перекачивать твердые частицы, следует использовать насосы для мусора.
    Мембранные насосы Мембранные насосы являются наиболее распространенными промышленными насосами PD. Иногда их называют мембранными насосами. Типичная конфигурация состоит из одной диафрагмы, камеры, а также обратных клапанов на всасывании и нагнетании для предотвращения обратного потока. Поршень может быть либо напрямую соединен с диафрагмой, либо может заставить гидравлическое масло приводить в действие диафрагму.Разновидности включают сильфонные диафрагмы, двойные диафрагмы с гидравлическим приводом и двойные диафрагмы с пневматическим приводом и возвратно-поступательным движением.
    Барабанные насосы Бочковые насосы предназначены для транспортировки или дозирования содержимого бочек, ведер или цистерн. Насосы приводятся в действие различными способами, включая ручные, электрические, пневматические и гидравлические двигатели.Взрывоопасные среды или легковоспламеняющиеся жидкости могут потребовать искробезопасного метода срабатывания.
    Пожарные насосы Насосы, которые используются для подачи воды / среды для пожарного оборудования.
    Фонтанные насосы Насосы, которые предназначены для подачи потока в фонтаны.Фонтаны используются в эстетических целях, а также для вентиляции в жилых, коммерческих и промышленных помещениях.
    Ручной / ножной насос Ручные насосы – это насосы с ручным управлением, которыми можно управлять вручную или ногой с помощью ручки или рычага. Это ручное внешнее усилие приводит в действие внутренний механизм, который увеличивает давление для движущихся жидкостей, таких как газ, химикаты или вода.
    Струйные насосы Центробежный насос, устанавливаемый на поверхность, в котором используется «эжекторное» устройство для увеличения всасывающей способности. Эжектор может быть внизу в скважине, чтобы помочь насосу преодолеть ограничения всасывания. (Некоторая часть воды отводится обратно в скважину, вызывая увеличение потребления энергии.)
    Поршневые / плунжерные насосы Поршневые насосы и плунжерные насосы представляют собой возвратно-поступательные насосы, использующие плунжер или поршень для перемещения среды через цилиндрическую камеру.Они используют паровые силовые приводы, пневматические приводы, гидравлические или электрические приводы для приведения в действие поршня или плунжера. Некоторые поршневые насосы и плунжерные насосы также называют насосами для обслуживания скважин или насосами высокой вязкости.
    Насосы для бассейнов Насосы, которые используются для циркуляции и фильтрации воды в бассейне. Обычно поставляется с такими функциями, как фильтры и сетчатые фильтры.
    Пропеллерные насосы Пропеллерные насосы обычно высокоскоростные, но с низким напором. Они могут быть довольно большими, иметь диаметр более двенадцати футов и двигаться со скоростью более 50 000 галлонов в минуту. У некоторых есть лопасти с регулируемым шагом. Пропеллерные насосы предназначены для перекачивания больших объемов при небольшом напоре.
    Поршневые насосы Насосы прямого вытеснения используют механическую силу для проталкивания жидкости через насос и из него.Вращающиеся шестерни, поршневые поршни или диафрагмы являются наиболее распространенными типами поршневых насосов прямого вытеснения. Эти насосы подходят для жидкостей с более высокой вязкостью или при высоких требованиях к давлению.
    Насосы поршневые Гидравлические поршневые насосы используют энергию большого количества воды, падающей с небольшой высоты, для подъема небольшого количества этой воды на гораздо большую высоту.Таким образом, воду из источника или ручья в долине можно перекачивать в деревню или в систему орошения на склоне холма. Как правило, поршневой насос может перекачивать примерно одну десятую полученного объема воды на высоту, в десять раз превышающую высоту забора. Гидравлический плунжерный насос полезен там, где источник воды течет постоянно, а допустимое падение от источника воды до места расположения насоса составляет не менее 3 футов.
    Насосы с разъемным корпусом Насосы с разъемным корпусом – это более крупные насосы, которые используются для приложений с большим расходом.«Раздельный корпус» описывает конструкцию корпуса насоса. Корпус рабочего колеса или насосного механизма состоит из двух частей, которые скручиваются или собираются вместе. Эти насосы бывают вертикальной и горизонтальной конфигурации.
    Насосы погружные Эти насосы устанавливаются в резервуар с раствором. Двигатель обычно находится в масляной полости, которая защищена от контакта с жидкостью манжетой или механическим уплотнением.Они могут быть предназначены для перекачивания крупных твердых частиц или измельчения твердых частиц до меньших размеров, перекачки сточных вод с большим расходом или высоким давлением или просто сбора воды с пола или дна резервуара.
    Насосы отстойники Отстойник – это автоматический водяной насос, установленный в изолированном отсеке для удаления нежелательных скоплений воды, которые угрожают посягнуть на жилые помещения или помещения для оборудования.
    Насосы для мусора Переносной насос и источник питания, как правило, для обезвоживания. Может работать со средами с высоким содержанием твердых частиц.
    Триплексные насосы Поршневой насос прямого вытеснения с тремя поршнями.Триплексные насосы являются наиболее распространенной конфигурацией насосов, используемых как при бурении, так и при обслуживании скважин. Насосы, используемые при обслуживании скважин, обычно способны работать с широким диапазоном типов жидкостей, включая коррозионные жидкости, абразивные жидкости и суспензии, содержащие относительно крупные частицы.
    Турбинные насосы В центробежном насосе используются лопатки диффузора для преобразования скоростного напора в напор.Эти насосы имеют одну или несколько ступеней, каждая из которых состоит из рабочего колеса на вертикальном валу, окруженного неподвижными и обычно симметричными направляющими лопатками. Сочетает в себе энергоемкие характеристики осевых и пропеллерных насосов.
    Коммунальные насосы Насосы для общей перекачки жидкостей.
    Насосы скважинные Насосы, используемые для извлечения воды или жидкого навоза из земли.
    Логика поиска: Все товары с ЛЮБЫМ из выбранных атрибутов будут возвращены как совпадения. Если все флажки не отмечены, критерии поиска по этому вопросу не ограничиваются; товары со всеми параметрами атрибута будут возвращены как совпадения.

    Основные сведения о номинальном, максимальном и нормальном расходе водяного насоса

    Если вы хотите выбрать лучший водяной насос для своего резервуара для дождевой воды, вы увидите такие характеристики, как номинальный и максимальный напор и скорость потока.Что они имеют в виду? Что вам следует искать? Подойдет ли насос для ваших нужд? В этой статье мы исследуем вопрос о номинальном и максимальном «расходе» в водяных насосах.

    Общие сведения о расходах

    Говоря о том, как работают насосы, или просматривая спецификации насосов, вы столкнетесь с максимальным и номинальным «расходом». Хотя на расход из крана или насадки для душа влияют трубопроводы, водосберегающие насадки и аэраторы, насос должен иметь возможность генерировать поток воды, производительность которого выражается в литрах в минуту (л / мин).

    Как правило, чем больше объем воды (л / мин), который может протекать по трубам с помощью насоса, тем больше кранов можно обслуживать по всей вашей собственности и в доме. Тем не менее, на скорость потока также влияет расстояние до точек доступа, трубопроводы и высота над уровнем моря. Именно здесь «максимальные» и «номинальные» значения расхода помогают понять, подходит ли водяной насос вашим потребностям.

    Максимальный расход

    «Максимальный расход» представляет собой количество литров, которое водяной насос может немедленно нагнетать из самого себя, без необходимости перемещаться вверх по трубопроводу.То есть, какой объем воды может быть вытолкнут непосредственно из насоса.

    При практическом применении такой насос перекачивает воду туда, где она нужна, вокруг вашего дома или дома, максимальный поток не будет достигнут. Чтобы понять, какой тип расхода вы можете ожидать после того, как вода нагнетается по трубопроводу с подъемами и изгибами, тогда «нормальный» или «номинальный расход» становится важным значением, которое следует учитывать.

    Также важно понимать, что некоторые насосы поставляются с системами управления, которые определяют скорость потока, повышая давление по мере необходимости, чтобы обеспечить постоянное давление воды.

    Номинальный и нормальный расход

    Проще говоря, «номинальный расход» – это условия эксплуатации, для которых разработан насос . Другой термин, который вы можете услышать, – это «нормальный поток». Нормальный расход часто меньше номинального и отражает условия, в которых насос будет работать большую часть времени.

    Насосы, в которых указаны оба варианта, вам следует уделять больше внимания нормальному потоку. Насос может поддерживать такое, не делая ничего, кроме простого изменения размера рабочего колеса.Проконсультируйтесь с производителем насоса, если вас интересует ожидаемый рабочий расход. Вы же не хотите, чтобы помпа не справлялась со своей задачей.

    Чтобы упростить вашу задачу, производители насосов часто предоставляют линейный график для отображения ожидаемых максимальных скоростей потока в зависимости от расстояния до напора (того, какой уровень воды необходимо поднять, чтобы достичь желаемой точки / точек доступа). Выбор правильного насоса часто требует некоторого понимания того, где будет располагаться ваш насос, и сети труб, к которым он будет прикреплен.

    Источник: Waterpro DJ58 Таблица насосов В National Poly Industries мы упрощаем выбор подходящего водяного насоса, предлагая широкий выбор популярных высококачественных брендов. Мы предлагаем резервуары для дождевой воды и насосные агрегаты, которые упрощают выбор подходящего насоса. Необходимое давление воды во многом зависит от количества кранов, из которых вы будете получать воду. Если необходимо большее давление воды, мы можем посоветовать вам, какой насос подходит для вашей системы сбора дождевой воды.

    Два ключевых термина в технических характеристиках насоса

    Мы живем, едим и перекачиваем дыхание. Мы можем долго дискутировать об атмосферном давлении на разных высотах и ​​его влиянии на работу насоса. Но мы знаем, что большинство людей, даже те, кто использует насосы каждый день, не знают терминов и могут с трудом ответить на вопросы, необходимые для определения правильного насоса для своих нужд.

    Есть два термина, которые при применении могут помочь вам составить короткий список насосов при поиске насоса для воды / жидкости.

    галлонов в минуту и ​​головка насоса

    Обычно при поиске водяного насоса люди сосредотачиваются на двух аспектах: сколько или с какой скоростью он может перекачивать и какое давление в нем будет. Как и в большинстве отраслей, в насосном бизнесе у нас есть свои условия для этих вещей.

    галлонов в минуту (галлонов в минуту)

    Когда мы говорим о том, сколько воды будет перемещать насос, об объеме, мы будем иметь в виду максимальный расход, измеряемый в галлонах в минуту (GPM). Но это не статичное число. На GPM влияет то, насколько высоко нужно перекачивать воду… Напор.

    Ноги головы

    Термин «напор» относится к силам тяжести, действующим на вертикальный поток, и фунтам на квадратный дюйм, необходимым для «толкания» жидкости против силы тяжести, но мы не будем здесь вдаваться в подробное объяснение. Короче говоря, он определяет, насколько высоко жидкость может проходить через систему. Есть три типа измерения головы.
    1. Общий напор: Высота от исходного источника воды до самой высокой точки, в которую будет перекачиваться жидкость – точки слива.
    2. Общая высота всасывания: Высота между источником жидкости (то, что перекачивается) и самим насосом.
    3. Общий напор нагнетания: Высота от самого насоса и самая высокая точка, в которую жидкость будет перекачиваться в системе.
    Максимальный подъем всасывания
    На общую высоту всасывания влияет максимальная высота всасывания, которая представляет собой высоту, с которой насос может «тянуть» воду. На это число влияет атмосферное давление и трение в системе. (Термины «тянуть» или «всасывать» вводят в заблуждение. Атмосферное давление фактически «выталкивает» жидкость в вакуум.Но это совсем другой пост.) Максимальная высота всасывания влияет на общий напор на всасывании и, следовательно, на общий напор.

    галлонов в минуту у ступней головы

    Теперь мы объединили GPM и Head, чтобы понять, как насос удовлетворяет некоторым требованиям к производительности, предъявляемым к вашим приложениям.

    Насосы имеют измерения «галлонов в минуту на X футов от напора». При одинаковой мощности и конструкции насоса существует компромисс между высотой напора и галлонами в минуту.

    Обычно вы видите следующие характеристики насоса:
    140 галлонов в минуту на высоте 40 футов
    100 галлонов в минуту на высоте 60 футов
    60 галлонов в минуту на высоте 70 футов головы

    Фактические характеристики зависят от насоса.

    Итак, для гипотетического насоса, описанного выше, он будет работать, если вам нужно перекачивать воду на высоту примерно 40 футов при обезвоживании со скоростью 140 галлонов в минуту. Если этого недостаточно, можете ли вы снизить точку нагнетания или найти другой насос, который соответствует спецификациям?

    Вы также можете увидеть эти термины с добавлением «Статический» или «Динамический». Это связано с влиянием трения внутри системы. Например, жидкость, протекающая по шлангу, испытывает трение там, где она касается внутренней части шланга.Это препятствует потоку и должно учитываться при определении общего напора. Не беспокойтесь об этом, поскольку характеристики помпы учитывают это.

    Другие источники трения могут исходить от самой жидкости. Жидкости с высокой вязкостью или вода с большим количеством взвешенных твердых частиц и мусора будут создавать большее трение и ухудшать рабочие характеристики.

    Влияет на высотные насосы

    Как упоминалось выше, насосы не всасывают воду так сильно, как атмосферное давление выталкивает воду в вакуум, создаваемый в насосе.Чем выше вы поднимаетесь, тем меньше атмосферы над вами, следовательно, тем меньше атмосферное давление, чтобы «вытолкнуть» воду в вакуум. Это снижает общую высоту всасывания.

    Кроме того, на больших высотах воздух более разрежен. Это обеспечивает меньшее количество кислорода для сгорания бензиновых и дизельных двигателей, тем самым снижая мощность двигателей. Это влияет на общий напор.

    Обсуждая типы насосов и требования, обязательно учитывайте рабочую высоту.В этом вам помогут специалисты PumpBiz.

    Ответ на вопрос о том, сколько и как далеко (высоко) вам нужно перекачивать жидкости, является одним из первых шагов в выборе подходящего насоса для вашей области применения. Есть много других факторов, таких как тип перекачиваемой жидкости, среда, в которой он работает, или частота работы. Многие насосы предназначены для таких применений, как насосы для мусора, орошение, пожаротушение и т. Д. После того, как вы узнаете требования к рабочим характеристикам, хорошим следующим шагом будет просмотр списка приложений, чтобы увидеть ассортимент насосов, которые предназначены для этих нужд.Если вы не уверены, свяжитесь с нами. Мы всегда рады помочь.

    Дизельный водяной насос

    Головка Относится к высоте водяного столба, который может поддерживаться давлением или вакуумом, создаваемым в насосе.
    Статическая всасывающая головка Расстояние по вертикали между рабочим колесом насоса и поверхностью жидкости на стороне всасывания насоса.
    Динамическая всасывающая головка Статическая высота всасывания плюс дополнительная высота всасывания, создаваемая трением жидкости, протекающей по шлангам, фитингам и т. Д. Атмосферное давление позволяет насосам поднимать воду. В результате атмосферное давление 14,7 фунтов на квадратный дюйм на уровне моря ограничивает практический динамический подъем всасывающей головки до менее чем примерно 26 футов для любого насоса.
    Статическая разгрузочная головка Расстояние по вертикали между выпускным отверстием насоса и точкой выпуска, которая является поверхностью жидкости, если шланг погружен или перекачивается на дно резервуара.
    Динамическая напорная головка Статическая напорная головка плюс дополнительная напорная головка, создаваемая трением или сопротивлением (обычно называемым потерями) жидкости, протекающей через шланги, фитинги, спринклеры, форсунки и т. Д.
    Общий напор Динамическая всасывающая головка плюс динамическая напорная головка.
    Давление Давление – это сила на единицу площади и обычно указывается в фунтах на квадратный дюйм. Давление часто включается в кривые производительности насоса. Давление и напор напрямую связаны с производительностью насоса. Оказываемое давление (в фунтах на квадратный дюйм) у основания водяного столба составляет 0,433 x напор (в футах). Если вы прикрепите манометр к основанию трубы высотой 100 футов, наполненной чистой водой, вы получите 43.3 фунта на кв. Дюйм. Обратите внимание, как диаметр трубы не влияет на значение давления. Максимальное давление (при нулевом нагнетании) любого насоса можно определить, умножив максимальный напор на 0,433.
    Потери на трение Дополнительное давление или напор, создаваемый в насосе из-за трения жидкости, протекающей по шлангам, трубам, фитингам и т. Д. Потери на трение всегда возникают, когда жидкость течет по трубам, и становятся больше по мере увеличения длины трубы и / или или диаметр уменьшается. Потери на трение приводят к снижению производительности насоса и могут быть минимизированы за счет использования самых больших и коротких шлангов. Потери на трение включены в динамический напор всасывания и динамический напор нагнетания.
    Рабочее колесо Крыльчатка – это вращающийся диск с лопатками, соединенный с коленчатым валом двигателя. Все центробежные насосы содержат крыльчатку. Лопатки рабочего колеса под действием центробежной силы отбрасывают жидкость наружу, вызывая изменение давления.Это изменение давления приводит к протеканию жидкости через насос.
    Улитка Улитка – это стационарный корпус, в котором находится крыльчатка. Улитка собирает и направляет поток жидкости от рабочего колеса и увеличивает давление воды с высокой скоростью, вытекающей из лопастей рабочего колеса.
    Самовсасывающий Большинство центробежных насосов требуют, чтобы корпус насоса был заполнен водой перед запуском.Самовсасывающий – это термин, который часто используется для обозначения насосов, которые могут удалять воздух из корпуса и создавать частичный вакуум, позволяющий воде течь через всасывающий шланг. Все насосы Honda считаются самовсасывающими.
    Торцевое уплотнение Это подпружиненное уплотнение, состоящее из нескольких частей, которое уплотняет вращающееся рабочее колесо в корпусе насоса и предотвращает попадание воды внутрь и повреждение двигателя.Торцевые уплотнения подвержены износу при перекачивании воды, содержащей абразивы, и быстро перегреваются, если насос работает без заполнения камеры насоса водой перед запуском двигателя. Насосы для мусора Honda содержат механические уплотнения из карбида кремния, предназначенные для работы в абразивных условиях.
    Кавитация Внезапное образование и схлопывание пара низкого давления (пузырьков) на лопатках рабочего колеса.Когда поверхностное давление на жидкость станет достаточно низким, жидкость закипит (даже при комнатной температуре). В центробежных насосах кавитация может возникать, когда вакуум всасывания становится достаточно большим, чтобы на крыльчатке начали формироваться водяной пар или пузырьки. Когда этот водяной пар проходит через быстрое увеличение давления на крыльчатке, высвобождается большое количество энергии, что может вызвать повреждение крыльчатки. Сведение к минимуму высоты всасывания и использование всасывающего шланга самого большого практичного диаметра снизят вероятность кавитации.Никогда не используйте всасывающий шланг, диаметр которого меньше диаметра всасывающего патрубка насоса.

    Типы водяных насосов для строительства

    Водяные насосы обычно используются на строительных площадках для осушения или удаления излишков воды. Вода может накапливаться из-за проливных дождей или из-за высокого уровня грунтовых вод, а насосы позволяют быстро перекачивать воду, чтобы минимизировать время простоя. Водяные насосы, подходящие для этого применения, бывают двух основных типов: электрические, газовые, гидравлические или ручные.

    Типы водяных насосов

    Есть два основных типа водяных насосов: центробежные и поршневые. Оба типа предназначены для непрерывного перемещения воды из одного места в другое.

    Центробежный водяной насос использует вращающееся рабочее колесо для подачи воды в насос и повышения давления в нагнетаемом потоке. Центробежные водяные насосы бывают нескольких различных типов, включая стандартные, мусорные и погружные модели. С помощью центробежных водяных насосов можно перекачивать все жидкости, даже с низкой вязкостью.Эти насосы хорошо работают с жидкими жидкостями и обеспечивают высокий расход.

    Водяные насосы прямого вытеснения обеспечивают постоянный поток за счет механического сжатия и расширения гибкой диафрагмы. Поршневые насосы используются во многих отраслях промышленности, где перекачивают жидкости с высокой вязкостью и могут присутствовать чувствительные твердые частицы. Они рекомендуются для применений, требующих сочетания низкого расхода и высокого давления.

    Рекомендации для центробежных водяных насосов

    Центробежные насосы используются во многих сферах строительства и водоснабжения, помимо водоотведения.Они используются для перекачки воды в зданиях, совместимы с пневматическими системами и там, где не требуется высота всасывания. Они также используются для откачки воды из бытовых колодцев и для повышения давления в водозаборных трубопроводах. Центробежные насосы могут служить источником постоянного давления для систем противопожарной защиты, и они могут служить в качестве отстойных насосов в вертикальной или горизонтальной конфигурации.

    Центробежные насосы подвержены ряду общих проблем. Некоторым насосам может потребоваться рециркуляция жидкости для предотвращения перегрева, вызванного малым расходом.Для правильной работы центробежные насосы должны быть залиты или заполнены перекачиваемой жидкостью. Когда положительный напор всасывания системы слишком низкий для выбранного насоса, это может привести к кавитации, состоянию, при котором пузырьки воздуха образуются возле рабочего колеса, что приводит к возникновению ударных волн внутри насоса. Наконец, износ крыльчатки насоса может усугубляться наличием взвешенных в жидкости твердых частиц.

    Рекомендации для поршневых водяных насосов прямого вытеснения

    Объемные водяные насосы, иногда называемые ротационными насосами, очень эффективны благодаря тому, что они удаляют воздух из трубопроводов и, таким образом, устраняют необходимость стравливания воздуха.Эти насосы также эффективны для перекачивания жидкостей с высокой вязкостью.

    Основным недостатком поршневых насосов прямого вытеснения является то, что они требуют очень небольшого зазора между вращающимся насосом и внешним краем агрегата. В результате вращение должно происходить с очень низкой скоростью. Если насос работает на более высоких скоростях, жидкости могут разрушаться и в конечном итоге снижать эффективность водяного насоса.

    Водяной насос Особенности и характеристики

    При выборе водяного насоса для строительства необходимо учитывать несколько важных факторов:

    • Мощность, включая расход и мощность
    • Материал – атмосферостойкие материалы, необходимые для открытых областей применения
    • Тип двигателя / топлива: электрический, газовый, дизельный, гидравлический или ручной
    • Напор – общий напор или максимальная мощность насоса, подходящая для предполагаемого применения

    Встроенные водяные насосы для испытания насосов грунтовых вод















    ВХОДНАЯ ВОДА GP НАСОСЫ
    Встроенный водяной насос для тестирования воды
    ОСОБЕННОСТИ:
    • Используется и пользуется доверием в отрасли подземных вод более 15 лет
    • Рекомендуется бурильщиками, гидрологами и полевыми техниками
    • Практичен для специального использования и утилизации
    • Снижает трудозатраты и экономит время
    • Присоедините трубку 13 мм (1/2 дюйма) или 11 мм (3/8 дюйма) и опустите в лунку.
    • Подключите провода к источнику питания 12 В постоянного тока, и насос находится под напряжением
    Встроенный водяной насос Описание продукта
    Встроенные водяные насосы Global Water обеспечивают удобство использования, высокое качество, экономичное решение для продувки, испытания грунтовых вод и освоения скважин глубина 60 футов (18 м) или больше при последовательном штабелировании.При использовании с Погружные насосы для грунтовых вод Global Water Встроенные водяные насосы позволят проводить испытания скважин глубиной до 200 футов. Встроенный водяной насос диаметром 1 5/8 дюйма (40 мм) идеально подходит для использования в 2-дюймовом корпусе. или более крупные мониторинговые колодцы. Каждый встроенный водяной насос является самовсасывающим, когда полностью погружен в воду и может быть подключен непосредственно к источнику постоянного тока для начала перекачка. Все линейные водяные насосы Global Water прочные и мощные с пластиковая конструкция и крыльчатка из нержавеющей стали.Встроенная вода насосы могут перекачивать до 3 галлонов США (11,4 л) в минуту. Эти встроенные водяные насосы используются и пользуются доверием в отрасли подземных вод для большего более 15 лет и рекомендованы бурильщиками, гидрологами и промысловыми техники по всему миру. Ожидаемый срок службы встроенного водяного насоса составляет около 400 часов, лабораторные испытания показали, что встроенные водяные насосы могут работать до 750 часов.В встроенные водяные насосы могут обеспечить отбор проб с низким расходом за счет ограничения выходного потока с конца пробоотборной трубки с помощью клапана (или даже зажимая шланг). Ограничение потока на выходе из линейного водяного насоса увеличит эффективный напор, который должен обеспечивать встроенный водяной насос, что снижает производительность поток. Поскольку это центробежный встроенный водяной насос, это действие также уменьшит ток, таким образом, заставляет встроенные водяные насосы потреблять меньше энергии, увеличивая срок службы батареи.

    Технические характеристики встроенного водяного насоса
    Встроенный водяной насос Версия: Премиум Высокий расход *
    Модель #: GP1392 GP1394 GP1692
    Напряжение: 12 В постоянного тока 24 В постоянного тока 12 В постоянного тока
    Рекомендуемый размер предохранителя: 5 А автомобильный автомобильный 3 А 5 А автомобильный
    Шланговые соединения: Подходит для гибкого шланга 10 мм или 13 мм (3/8 дюйма или 1/2 дюйма)
    Материалы, контактирующие с жидкостью Корпус насоса: ABS, Уплотнения: нитрил, Фильтр: полипропилен, Рабочее колесо: PBT, Кабель: ПВХ
    Масса 0. 3 фунта (0,15 кг)
    * Чувствительность к полярности
    Performace Данные
    Премиум Высокий расход
    Арт. № GP1392 GP1394 GP1692
    0 футов (0 м) 3.5 галлонов США (13,2 л)
    3,6 ампер
    3,5 галлона США (13,2 л)
    1,8 ампер
    4,16 галлона США (15,8 л)
    3,8 ампер
    3 фута (1 м) 3,1 галлона США (11,75 л)
    3,3 ампер
    3.1 галлон США (11,75 л)
    1,6 ампер
    3,9 галлона США (14,8 л)
    3,7 ампер
    9 футов (3 м) 2,58 галлона США (9,75 л)
    2,9 ампер
    2,58 галлона США (9,75 л)
    1,45 ампер
    3.37 галлонов США (12,8 л)
    3,5 ампер
    Встроенный водяной насос Размеры А В С D E
    Премиум / Высокий Расход 20 мм 88 мм 36 мм 134 мм 27 мм
    13/16 дюйма 3 – 7/16 дюйма 1 – 7/16 дюйма 5 – 1/4 дюйма 1 – 1/16 дюйма
    Варианты и цены встроенного водяного насоса
    Цены указаны только для США и Канады. Позвоните или напишите нам для ценообразования в других странах.
    Положения и условия
    Premium GP1392 Встроенный водяной насос (номер по каталогу CS0500)
    Центробежный, 12 В, с кабелем длиной 3 фута
    Стоимость
    Премиум GP1394 Встроенный водяной насос (номер по каталогу CS0600)
    Центробежный, 24 В, с кабелем длиной 3 фута
    Стоимость
    Встроенный водяной насос GP1692 с высоким потоком (номер по каталогу CS0550)
    Центробежный, 12 В, с кабелем длиной 3 фута
    Стоимость
    WQEXC Дополнительный кабель
    Добавьте до 100 футов кабеля.
    Стоимость

    Насосы для оросительной воды – Публикации

    Сердце большинства оросительных систем – это насос. Чтобы сделать систему орошения максимально эффективной, насос необходимо выбирать в соответствии с требованиями источника воды, системы распределения воды и ирригационного оборудования.

    Насосы, используемые для орошения, включают центробежные, глубинные турбинные, погружные и пропеллерные.На самом деле турбинные, погружные и гребные насосы – это особые формы центробежного насоса. Однако их имена распространены в отрасли. В этой публикации термин центробежный насос относится к любому насосу, который находится над поверхностью воды и использует всасывающую трубу.

    Перед тем, как выбрать ирригационный насос, вы должны провести тщательную и полную инвентаризацию условий, в которых насос будет работать. В инвентаре должны быть:

    • Источник воды (колодец, река, пруд и др.))
    • Требуемый расход откачки
    • Общая высота всасывания
    • Общий динамический напор

    Обычно у вас нет выбора относительно источника воды; это либо поверхностная вода, либо вода из колодца, и местные геологические и гидрологические условия будут определять ее доступность. Однако тип ирригационной системы, расстояние от источника воды и размер трубопроводной системы будут определять расход и общий динамический напор.

    Основные рабочие характеристики насоса

    «Напор» – это термин, обычно используемый для насосов.Напор означает высоту вертикального столба воды. Давление и напор являются взаимозаменяемыми понятиями в орошении, потому что столб воды высотой 2,31 фута эквивалентен давлению в 1 фунт на квадратный дюйм (PSI). Общий напор насоса состоит из нескольких типов головок, которые помогают определить рабочие характеристики насоса.

    Общий динамический напор

    Полный динамический напор насоса представляет собой сумму полного статического напора, напора, напора трения и скоростного напора.Объяснение этих терминов приведено ниже и показано графически на рис. 1 .

    Рис. 1. Полный динамический напор (TDH) представляет собой сумму полного статического напора, полного напора трения и напора. Показаны составляющие полного статического напора для системы откачки поверхностных и колодезных вод.

    Общий статический напор

    Полный статический напор – это расстояние по вертикали, на которое насос должен поднимать воду. При перекачке из колодца это будет расстояние от уровня откачиваемой воды в колодце до поверхности земли, плюс расстояние по вертикали, на которое вода поднимается от поверхности земли до точки сброса. При перекачке с открытой водной поверхности это будет полное вертикальное расстояние от поверхности воды до точки сброса.

    Напорная головка

    Для работы систем дождевания и капельного орошения требуется давление. Системы с центральным шарниром требуют определенного давления в точке поворота для правильного распределения воды. Напор в любой точке, где расположен манометр, можно преобразовать из PSI в футы напора, умножив на 2,31.

    Например, 20 фунтов на квадратный дюйм равно 20 умноженным на 2.31, или 46,2 фута головы. Большинство городских систем водоснабжения работают под давлением от 50 до 60 фунтов на квадратный дюйм, что, как показано в таблице 1 , объясняет, почему центры большинства городских водонапорных башен находятся на высоте около 130 футов над землей.

    Таблица 1. Фунтов на квадратный дюйм (PSI) и эквивалентный напор в футах водяного столба.

    Фрикционная головка

    Напор трения – это потеря энергии или снижение давления из-за трения при протекании воды по трубопроводной сети. Скорость воды существенно влияет на потери на трение.

    Потеря напора из-за трения происходит, когда вода протекает через прямые участки труб, фитинги или клапаны; по углам; и где трубы увеличиваются или уменьшаются в размерах. Значения этих потерь можно рассчитать или получить из таблиц потерь на трение. Напор трения для системы трубопроводов представляет собой сумму всех потерь на трение.

    Головка скорости

    Напор скорости – это энергия воды, обусловленная ее скоростью. Это очень небольшое количество энергии, и обычно им можно пренебречь при расчете потерь в оросительной системе.

    Всасывающая головка

    Насос, работающий над поверхностью воды, работает с высотой всасывания. Высота всасывания включает не только высоту вертикального всасывания, но и потери на трение через трубу, колена, донные клапаны и другие фитинги на всасывающей стороне насоса. Допустимый предел напора на всасывании насоса и положительный чистый напор на всасывании (NPSH) насоса устанавливает это ограничение.

    Теоретическая максимальная высота, на которую вода может быть поднята с помощью всасывания, составляет около 33 футов.Путем контролируемых лабораторных испытаний производители определяют кривую NPSH для своих насосов. Кривая NPSH будет увеличиваться с увеличением расхода через насос.

    При определенной скорости потока NPSH вычитается из 33 футов, чтобы определить максимальную высоту всасывания, при которой будет работать этот насос. Например, если насосу требуется минимальный NPSH 20 футов, насос будет иметь максимальную высоту всасывания 13 футов.

    Однако из-за потерь на трение всасывающего трубопровода насос, рассчитанный на максимальную высоту всасывания 13 футов, может эффективно поднимать воду только на 10 футов.Чтобы свести к минимуму потери на трение всасывающего трубопровода, всасывающий трубопровод должен иметь больший диаметр, чем напорный трубопровод.

    Эксплуатация насоса с высотой всасывания больше, чем он был разработан, или в условиях с избыточным вакуумом в некоторой точке рабочего колеса, может вызвать кавитацию. Кавитация – это сжатие пузырьков воздуха и водяного пара, издающее очень отчетливый
    шум, такой как гравий в насосе. Взрыв множества пузырьков разъедает крыльчатку, и в конечном итоге она заполняется дырами.

    Требования к мощности насоса

    Мощность, добавляемая к воде при ее прохождении через насос, может быть рассчитана по следующей формуле:

    где:

    WHP = водяная лошадиная сила
    Q = расход в галлонах в минуту (GPM)
    TDH = общий динамический напор (футы)

    Однако фактическая мощность, необходимая для работы насоса, будет выше, поскольку насосы и приводы не являются 100-процентными эффективными. Мощность, необходимая на валу насоса для перекачивания заданного расхода при заданном TDH, равна тормозной мощности (л. с.), которая рассчитывается по следующей формуле:

    BHP – тормозная мощность (постоянная мощность силового агрегата)

    Насос эфф. – КПД насоса обычно считывается из кривой насоса и имеет значение от 0 до 1

    Привод Eff. – КПД приводного агрегата между источником питания и насосом. Для прямого подключения это значение равно 1; для угловых передач значение 0,95; для ременных передач – от 0,7 до 0,85

    Влияние изменения скорости на производительность насоса

    Производительность насоса зависит от скорости вращения крыльчатки. Теоретически, изменение скорости насоса приведет к изменению расхода, TDH и BHP в соответствии со следующими формулами:

    где:

    RPM1 = начальная установка оборотов в минуту
    RPM2 = новая установка оборотов в минуту
    GPM = галлонов в минуту (индексы такие же, как для RPM)
    TDH = общий динамический напор (индексы такие же, как для RPM)
    л.с. = тормозная мощность (индексы такие же как для об / мин)

    Например, если число оборотов увеличится на 50 процентов, расход увеличится на 50 процентов, TDH увеличится (1.5 ÷ 1) 2,
    или 2,25 раза, а требуемая забойная мощность увеличится (1,5 ÷ 1) в 3, или 3,38 раза, чем требуется на более низкой скорости. Очевидно, что с увеличением скорости требования к забойному давлению насоса будут увеличиваться на быстрее, чем на , чем изменяются напор и скорость потока.

    КПД насоса

    Производители используют тесты для определения рабочих характеристик своих насосов и публикуют результаты в диаграммах производительности насосов, обычно называемых «кривыми насосов». Типичная характеристика насоса показана на рис. 2 .

    Рис. 2. Типичная кривая для горизонтального центробежного насоса. NPSH – это чистая положительная высота всасывания, необходимая насосу, а TDSL – общая доступная динамическая высота всасывания (как на уровне моря).

    Все кривые насоса построены с расходом по горизонтальной оси и TDH по вертикальной оси. Кривые на рис. 2 относятся к центробежному насосу, испытанному при различных оборотах.

    Каждая кривая показывает соотношение GPM и TDH при проверенных оборотах.Кроме того, были добавлены линии эффективности насоса, и везде, где
    линия эффективности пересекает линии кривой насоса, это число указывает на эффективность в этой точке.

    Кривые тормозной мощности (л.с.) также были добавлены; они наклоняются слева направо. Кривые BHP рассчитываются с использованием значений из линий эффективности. Кривая NPSH находится вверху диаграммы, а ее масштаб – в правой части диаграммы.

    Считывание кривой насоса

    Когда вы знаете желаемый расход и TDH, вы можете использовать эти кривые для выбора насоса.Кривая насоса показывает, что насос будет работать в широком диапазоне условий. Однако он будет работать с максимальной эффективностью только в узком диапазоне расхода и TDH.

    В качестве примера того, как использовать характеристическую кривую насоса, давайте воспользуемся кривой насоса на рис. 2 , чтобы определить мощность и эффективность этого насоса при расходе 900 галлонов в минуту (галлонов в минуту) и водонагревателя на 120 футов.

    Решение: Следуйте пунктирной вертикальной линии от 900 галлонов в минуту до пересечения пунктирной горизонтальной линией от 120 футов TDH.В этот момент насос работает с максимальной эффективностью чуть ниже 72 процентов при скорости 1600 об / мин. Если вы посмотрите на кривые BHP, этому насосу требуется чуть менее 40 BHP на входном валу. Более точную оценку BHP можно рассчитать с помощью уравнений 1 и 2. Используя уравнение 1, WHP будет [900 x 120] ÷ 3960, или 27,3, а из уравнения 2, BHP будет 27,3 ÷ 0,72, или 37,9, при условии, что КПД привода составляет 100 процентов. Кривая NPSH использовалась для расчета маркеров общей динамической высоты всасывания (TDSL) в нижней части диаграммы. Обратите внимание, что
    TDSL при 1400 галлонах в минуту составляет 10 футов, но при 900 галлонах в минуту TDSL превышает 25 футов.

    Изменение скорости насоса

    Теперь предположим, что этот насос подключен к дизельному двигателю. Варьируя число оборотов двигателя, мы можем изменять расход, требования TDH и BHP для этого насоса. В качестве примера изменим скорость двигателя с 1600 до 1700 об / мин. Как это влияет на GPM, TDH и BHP насоса?

    Решение: Мы будем использовать уравнения 3, 4 и 5 для расчета изменения.Используя уравнение 3, изменение GPM будет (1,700 ÷ 1,600) x 900, что равно 956 GPM. Используя уравнение 4, изменение TDH будет (1700 ÷ 1600) 2 x 120, что равняется 135,5 футам TDH. Используя уравнение 5, изменение BHP будет (1,700 ÷ 1,600) 3 x 37,9, что равно 45,5 BHP. Эта точка изображена на рисунке 2 в виде круга с точкой посередине. Обратите внимание, что новая рабочая точка находится вверху и справа от старой точки, и что эффективность насоса осталась прежней.

    При выборе насоса для оросительной установки установщик должен предоставить копию характеристики насоса.Кроме того, установщик должен предоставить информацию, если крыльчатка или крыльчатки были обрезаны. Эта информация будет полезна в будущем, особенно если вам придется делать ремонт.

    Центробежные насосы

    Центробежные насосы используются для откачки из водоемов, озер, ручьев и неглубоких скважин. Они также используются в качестве подкачивающих насосов в оросительных трубопроводах. Все центробежные насосы должны быть полностью заполнены водой или «заправлены», прежде чем они смогут работать.

    Всасывающая линия, как и насос, должны быть заполнены водой и не содержать воздуха.На всасывающей трубе чрезвычайно важны герметичные соединения и соединения. Заполнение насоса может выполняться с помощью ручных вакуумных насосов, вакуумного двигателя внутреннего сгорания, вакуумных насосов с приводом от двигателя или небольших водяных насосов, которые заполняют насос и всасывающий трубопровод водой.

    Центробежные насосы предназначены для горизонтальной или вертикальной работы. Горизонтальная центробежная машина имеет вертикальное рабочее колесо, соединенное с горизонтальным приводным валом, как показано на Рисунок 3 .

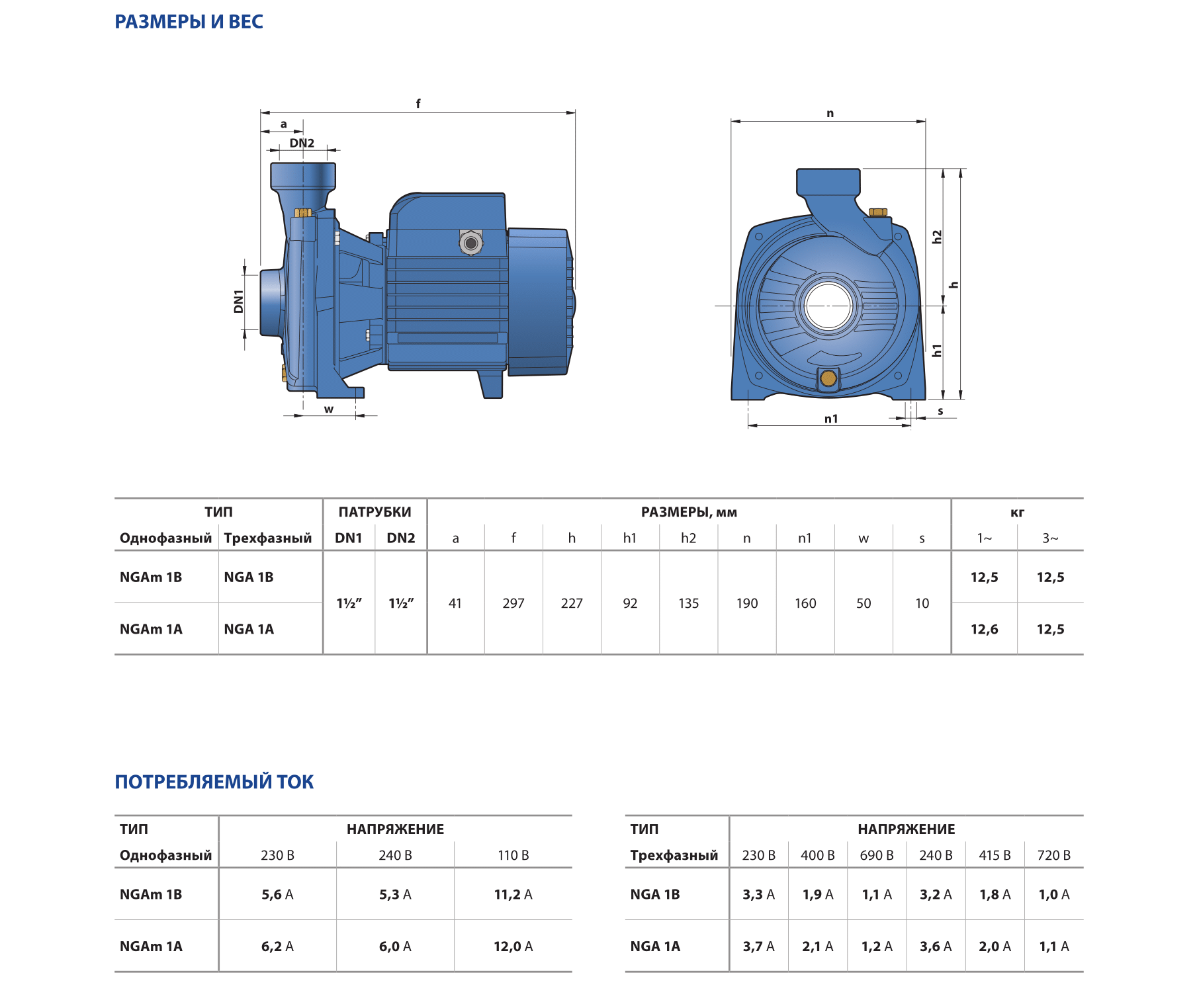

    Рисунок 3.Горизонтальный центробежный насос.

    Горизонтальные центробежные насосы наиболее распространены в оросительных системах. Как правило, они менее дороги, требуют меньшего обслуживания, проще в установке и более доступны для осмотра и обслуживания, чем вертикальные центробежные. Доступны самовсасывающие горизонтальные центробежные насосы, но они являются насосами специального назначения и обычно не используются с системами орошения.

    Вертикальные центробежные насосы можно монтировать так, чтобы рабочее колесо все время находилось под водой. (См. Плавающий насос на крышке.) Это делает ненужным заливку, что делает вертикальный центробежный насос желательным для плавающих приложений. Кроме того, функция самовсасывания очень желательна в районах с частыми отключениями электроэнергии или снижением цен на электроэнергию в непиковые периоды.

    Самовсасывающий также подходит для новых панелей управления центральными шарнирами, где автоматический перезапуск является программируемой функцией.

    Предупреждение:

    Поскольку подшипники постоянно находятся под водой, эти насосы могут потребовать более высокого уровня обслуживания.

    Глубинные турбинные насосы

    Турбинные насосы для глубоких скважин адаптированы для использования в обсаженных скважинах или там, где водная поверхность ниже практических пределов центробежных насосов. Турбинные насосы также используются в системах поверхностного водоснабжения.

    Поскольку всасывающий патрубок турбинного насоса постоянно находится под водой, заливка не вызывает беспокойства. КПД турбинных насосов сравним или выше, чем у большинства центробежных насосов. Обычно они дороже центробежных насосов и их сложнее проверять и ремонтировать.

    Турбинный насос состоит из трех основных частей: узла головки, узла вала и колонны и узла стакана насоса, как показано на рис. 4 . Головка обычно чугунная и предназначена для установки на фундамент. Он поддерживает узлы колонны, вала и чаши и обеспечивает слив воды. Он также поддерживает электродвигатель, угловую зубчатую передачу или ременную передачу.

    Рис. 4. Глубинный турбинный насос.

    Узел вала и колонны обеспечивает соединение между головкой и корпусами насоса.Линейный вал передает мощность от двигателя к крыльчаткам, а колонна переносит воду на поверхность. Линейный вал турбинного насоса может смазываться водой или маслом.

    Насос с масляной смазкой имеет полый вал, в который капает масло, смазывая подшипники. Насос с водяной смазкой имеет открытый вал. Подшипники смазываются перекачиваемой водой. Если возможна перекачка мелкого песка, выберите насос с масляной смазкой, потому что он не допускает попадания песка в подшипники.

    Если вода предназначена для домашнего использования или домашнего скота, в ней не должно быть масла, и необходимо использовать насос с водяной смазкой. В некоторых штатах, например, в Миннесоте, у вас нет выбора; Насосы с водяной смазкой требуются во всех новых ирригационных колодцах .

    Подшипники линейного вала обычно размещаются на 10-футовых центрах для насосов с водяной смазкой, работающих на скоростях ниже 2200 об / мин, и на 5-футовых центрах для насосов, работающих на более высоких скоростях. Подшипники с масляной смазкой обычно размещаются на 5-футовых центрах.

    Бачок насоса закрывает рабочее колесо. Из-за своего ограниченного диаметра каждое рабочее колесо имеет относительно низкий напор. В большинстве турбинных установок для глубоких скважин несколько стаканов устанавливаются последовательно друг над другом. Это называется постановкой. Сборка барабана с четырьмя ступенями содержит четыре рабочих колеса, все прикрепленные к общему валу, и будет работать с четырехкратным напором нагнетания одноступенчатого насоса.

    Рабочие колеса, используемые в турбинных насосах, могут быть полуоткрытыми или закрытыми, как показано на Рисунок 5 .Лопатки полуоткрытых рабочих колес открыты снизу и вращаются с малым допуском относительно дна чаши насоса.

    Рис. 5. Вид в разрезе двух закрытых рабочих колес в их корпусах насоса.

    Допуск имеет решающее значение и должен быть отрегулирован на новом насосе. Во время начального периода обкатки муфты трансмиссионного вала будут затягиваться; поэтому примерно через 100 часов работы необходимо проверить регулировку крыльчатки.После обкатки допуск необходимо проверять и регулировать каждые три-пять лет или чаще при перекачивании песка.

    Оба типа рабочих колес могут вызвать неэффективную работу насоса, если они не отрегулированы должным образом. Если полуоткрытые рабочие колеса установлены слишком низко, а лопатки трутся о дно чаш, это может привести к механическому повреждению. Регулировка закрытых крыльчаток не столь критична; однако их все же необходимо проверять и настраивать.

    Регулировка крыльчатки выполняется путем затягивания или ослабления гайки в верхней части узла головки.Регулировка крыльчатки обычно осуществляется путем опускания крыльчатки на дно чаши и регулировки ее вверх. Величина регулировки вверх определяется тем, насколько вал линии растягивается во время перекачивания. Регулировку необходимо производить исходя из минимально возможного уровня откачки в скважине.

    Изготовитель насоса часто обеспечивает надлежащую процедуру регулировки. Процедура регулировки для многих распространенных марок глубинных турбин описана в публикации Nebraska Cooperative Extension Service EC 81-760, озаглавленной «Как отрегулировать вертикальные турбинные насосы для достижения максимальной эффективности».”

    Эксплуатационные характеристики

    Испытания определяют рабочие характеристики глубинных турбинных насосов. Характеристики во многом зависят от конструкции барабана, типа рабочего колеса и частоты вращения вала рабочего колеса. Расход, TDH, BHP, КПД и частота вращения аналогичны указанным для центробежных насосов. Вертикальные турбинные насосы обычно рассчитаны на определенную настройку числа оборотов.

    Вертикальная кривая турбинного насоса показана на рис. 6 . Эта кривая насоса аналогична кривой центробежного насоса, за исключением того, что вместо кривых для различных оборотов, кривые приведены для рабочих колес разного диаметра.

    Рис. 6. Кривая скважинного турбинного насоса. Тормозная мощность и общий напор указаны для одной ступени. Если насос имел пять ступеней, умножьте мощность торможения и общий напор на пять. Количество галлонов в минуту останется прежним, независимо от того, сколько ступеней добавлено.

    Уменьшение диаметра крыльчатки называется «обрезкой». Производители подгонят рабочие колеса до нужного размера, чтобы они соответствовали требованиям TDH и скорости потока для конкретной оросительной установки.

    Кривые насоса для турбинных насосов обычно показаны для одноступенчатого насоса, поэтому полученная TDH будет определена путем умножения указанного напора на кривой насоса на количество ступеней. Требуемую тормозную мощность также необходимо умножить на количество ступеней. Обратите внимание, что скорость потока не изменится, независимо от того, сколько ступеней добавлено.

    Использование кривой насоса

    В качестве примера предположим, что кривая насоса на рис. 6 . – для пятиступенчатого насоса с 7.Рабочее колесо 13 дюймов, обеспечивающее скорость 800 галлонов в минуту. Какими будут значения TDH и BHP?

    Решение: Следуйте пунктирной вертикальной линии от 800 галлонов в минуту до точки пересечения с кривой рабочего колеса 7,13 дюйма в верхней части
    диаграммы. Следуйте горизонтальной пунктирной линией влево до отметки 26 футов TDH. Умножение 26 на 5 дает 130 футов TDH. Затем проследуйте по вертикальной пунктирной линии от 800 галлонов в минуту до кривой BHP с рабочим колесом 7,13 дюйма в нижней части диаграммы, а затем по горизонтальной пунктирной линии влево до отметки 6.5 л.с. Если умножить 6,5 л.с. на 5 (пять ступеней), получаем, что для этого насоса требуется 32,5 л.с. Также обратите внимание, что насос работает с максимальной эффективностью 80 процентов. При такой эффективности расчетное забойное давление (уравнения 1 и 2) составляет 32,8.

    Установка вертикальных турбинных насосов

    Глубинные турбинные насосы должны иметь правильную центровку между насосом и силовой установкой. Использование узла головки, подходящего для двигателя и узла колонки / насоса, упрощает выполнение правильной центровки.

    Очень важно убедиться, что колодец прямой и ровный. Узел колонны насоса должен быть выровнен вертикально так, чтобы никакая часть не касалась обсадной трубы скважины. К колонне насоса обычно прикрепляют распорки, чтобы насос в сборе не касался обсадной трубы скважины.

    Если колонна насоса касается обсадной трубы, вибрация приведет к износу отверстий в обсадной колонне. Смещение колонны насоса по вертикали также может вызвать чрезмерный износ подшипников.

    Головка в сборе должна быть установлена ​​на хорошем основании на высоте не менее 12 дюймов над поверхностью земли.Бетонный фундамент ( Рисунок 7 ) обеспечивает постоянный и беспроблемный монтаж. Фундамент должен быть достаточно большим, чтобы можно было надежно закрепить головку в сборе.

    Рисунок 7. Рекомендуемое бетонное основание с водоотводной трубкой для измерения уровня воды и хлорирования.

    Фундамент должен иметь по крайней мере 12 дюймов опорной поверхности со всех сторон колодца. В случае скважины с гравийной набивкой зазор в 12 дюймов измеряется от внешнего края гравийной набивки.

    Труба для доступа к скважине диаметром не менее 1,5 дюйма должна проходить через фундамент в обсадную трубу скважины. Труба доступа служит двум целям. Первый – это измерение статического уровня и уровня откачиваемой воды в скважине, а второй – разрешение хлорирования скважины.

    Полиэтиленовая трубка диаметром ¾ дюйма с закрытым нижним концом, вставленная в патрубок доступа и доходящая до уровня насоса, значительно упростит измерение уровня воды. В трубке необходимо просверлить небольшие отверстия, чтобы вода могла легко входить и выходить из трубки.

    Более подробную информацию о техническом обслуживании скважин можно найти в публикации NDSU «Уход и техническое обслуживание ирригационных колодцев».

    Погружные насосы

    Погружной насос – это турбинный насос, тесно связанный с погружным электродвигателем, как показано на рис. 8 . И насос, и двигатель подвешены в воде, что исключает необходимость в длинном приводном валу и держателях подшипников, необходимых для глубинного турбинного насоса. Поскольку насос находится над двигателем, вода поступает в насос через экран между насосом и двигателем.

    Рисунок 8. Погружной насос, установленный в скважине.

    В погружном насосе используются закрытые рабочие колеса, потому что вал электродвигателя расширяется, когда он становится горячим, и толкает крыльчатки вверх. Если бы использовались полуоткрытые рабочие колеса, насос терял бы эффективность. Кривая для погружного насоса очень похожа на кривую для глубинного турбинного насоса.

    Погружные двигатели меньше в диаметре и намного длиннее обычных двигателей.Из-за своего меньшего диаметра они имеют меньший КПД, чем те, которые используются для центробежных или глубинных турбинных насосов.

    Погружные двигатели обычно называют сухими или мокрыми. Сухие двигатели герметично закрыты маслом с высокой диэлектрической проницаемостью для предотвращения попадания воды в двигатель. Мокрые двигатели открыты для колодезной воды, при этом ротор и подшипники работают в воде.

    Если циркуляция воды мимо двигателя ограничена или недостаточна, двигатель может перегреться и сгореть.Следовательно, длина стояка должна быть достаточной для того, чтобы узел чаши и двигатель всегда были полностью погружены в воду. Кроме того, обсадная труба колодца должна быть достаточно большой, чтобы вода могла легко проходить мимо двигателя.

    Малые погружные насосы (до 5 лошадиных сил) используют однофазное питание. Однако большинству погружных насосов, используемых для орошения, требуется трехфазное электрическое питание. Электропроводка от насоса к поверхности должна быть водонепроницаемой, а все соединения герметичными. Электрическая линия должна быть прикреплена к трубе колонны через каждые 20 футов, чтобы предотвратить ее наматывание на трубу колонны.

    Напряжение на выводах двигателя должно быть в пределах плюс-минус 10 процентов от напряжения двигателя, указанного на паспортной табличке. Если в кабеле погружного насоса происходит падение напряжения на 5 процентов, напряжение на поверхности не должно быть менее 95 процентов номинального напряжения.

    Поскольку насос находится в колодце, молниезащита должна быть подключена к блоку управления. Удары молнии в скважины с помощью погружных насосов – основная причина отказов насосов.

    Вы можете выбрать погружные насосы, чтобы обеспечить широкий диапазон комбинаций расхода и TDH.Погружные насосы диаметром более 10 дюймов обычно стоят дороже, чем глубинные турбины сопоставимого размера, потому что двигатели более дорогие.

    Погружные бустерные насосы выпускают многие производители. Эти насосы обычно устанавливаются в трубопроводе горизонтально. Преимущество использования погружного в качестве подкачивающего насоса вместо центробежного – снижение шума. Это желанный атрибут в жилых помещениях и рядом с полями для гольфа.

    Погружные устройства также использовались в качестве подкачивающих насосов во всасывающих линиях центробежных насосов.Это приложение используется в ситуациях, когда уровень воды будет значительно колебаться в течение сезона. Наличие погружного устройства во всасывающей линии изменит напор на входе центробежного насоса с всасывающего на положительный.

    Пропеллерные насосы

    Пропеллерные насосы используются в условиях низкого подъема и высокого расхода. Они бывают двух типов: осевые и смешанные. Разница между ними заключается в типе крыльчатки. В насосе с осевым потоком используется крыльчатка, которая выглядит как обычный винт лодочного мотора и, по сути, представляет собой насос с очень низким напором.

    Одноступенчатый гребной насос обычно поднимает воду не более чем на 20 футов. Добавив еще одну ступень, можно получить напор от 30 до 40 футов. В насосе смешанного потока используются полуоткрытые или закрытые рабочие колеса, аналогичные турбинным насосам.

    При стационарной установке пропеллерные насосы устанавливаются вертикально, как показано на рис. 9 . Для переносных насосных платформ они устанавливаются на трейлеры или понтоны для использования в качестве плавучих водозаборов.

    Рисунок 9а.Пропеллерный насос с приводом от вала отбора мощности (ВОМ), используемый для перемещения больших объемов воды в условиях низкой подъемной силы.

    Рисунок 9b. Пропеллерный насос.

    Переносные пропеллерные насосы обычно устанавливаются почти в горизонтальном положении (под малыми углами), чтобы их можно было легко перекачивать в трубопроводы, а также поддерживать в источнике воды. Переносные пропеллерные насосы обычно приводятся в действие от вала отбора мощности (ВОМ) тракторов. На многих фермах пропеллерные насосы используются для откачки лагун для хранения отходов.

    Требования к мощности пропеллерного насоса возрастают непосредственно с TDH, поэтому необходимо обеспечить достаточную мощность для приведения насоса в действие с максимальной подъемной силой. Пропеллерные насосы не подходят в условиях, когда необходимо дросселировать нагнетание для уменьшения расхода. Очень важно точно определить максимальную TDH, при которой будет работать этот тип насоса.

    Пропеллерные насосы не подходят для работы на высоте всасывания. Рабочее колесо должно быть погружено в воду, а насос должен работать на соответствующей глубине погружения.Глубина погружения будет варьироваться в зависимости от рекомендаций различных производителей, но, как правило, чем больше диаметр насоса, тем глубже погружение.

    Соблюдение рекомендованной глубины погружения гарантирует, что скорость потока не снизится из-за вихрей. Кроме того, несоблюдение необходимой глубины погружения может вызвать сильные механические вибрации и быстрое повреждение лопастей гребного винта.

    Критерии выбора насоса

    Выбор насоса для поливной воды почти полностью основан на соотношении между эффективностью насоса и TDH, который насос будет обеспечивать при определенной скорости потока.Как было показано ранее, эти параметры также являются основой характеристической кривой насоса. Используйте Таблица 2 , чтобы сузить выбор типа насоса для широкого диапазона расходов и общих динамических напоров.

    Один элемент, не включенный в значения TDH в таблице 2 , – это высота всасывания. Если ваше приложение должно подавать воду к насосу, вам придется использовать центробежный насос.

    Таблица 2. Диаграмма, показывающая наиболее желательные типы насосов для использования в заданном диапазоне расходов и общих динамических напоров.

    Дополнительные источники информации

    «Уход и техническое обслуживание ирригационных колодцев», доступная публикация NDSU Extension.

    «Center Pivot Design», Ассоциация ирригации, Фоллс-Черч, Вирджиния.

    MWPS-30, Спринклерные оросительные системы, MWPS, Университет штата Айова, Эймс.

    Фото Томаса Шерера

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
