В нашей стране бытует мнение, что «нержавейка» – это сталь, которая не магнитится. Соответственно, главным тестом на «нержавеечность» является прикладывание к ней магнита. Однако, это на самом деле не так, поскольку есть очень сортов нержавеющей стали, которые магнитятся. Поэтому если к вашим дымоходам прилипает магнит, не спешите возвращать товар поставщику.

Нержавеющая сталь или «нержавейка» — это сложнолегированная сталь, которая является стойкой против коррозии в агрессивных средах. Основным легирующим элементом является хром (доля в сплаве 12-20%). Чтобы усилить коррозионную стойкость, в сплав также добавляют никель (Ni), титан (Ti), молибден (Mo), ниобий (Nb) в различных количествах в зависимости от требуемых свойств к сплаву.
Степень коррозионной стойкости сплава можно определить по содержанию основных элементов сплава — хрома и никеля. Если содержание хрома в сплаве больше 12% — это уже нержавеющий металл в обычных условиях и в слабоагрессивных средах. При содержании хрома более 17% в сплаве, это коррозионностойкий сплав в агрессивных средах (например, в 50% концентрированной азотной кислоте). В зоне контакта хромсодержащего сплава с агрессивной средой образуется защитная оксидная плёнка, которая защищает сплав от воздействия окружающей среды. Коррозионная стойкость нержавеющей стали проявляется именно из-за наличия защитной пленки. Кроме того, большое значение имеют такие характеристики: однородность металла, состояние поверхности, отсутствие склонности к межкристаллической коррозии.

Виды и классификация нержавеющей стали
Нержавеющая сталь бывает магнитной (ферритный класс) или немагнитной (аустенитный класс). Магнитные свойства не влияют на эксплуатационные характеристики нержавеющей стали, в частности на коррозионную стойкость. Различие магнитных свойств — это следствие различия внутренней структуры сталей, которая напрямую зависит от химического состава нержавейки.

При этом, первая группа является магнитной, вторая и третья – немагнитными.

В сегодняшнее время одними из самых потребляемых марок стали для изготовления дымоходов являются AISI 304/316 (аналог 08Х18Н10) и AISI 430 (улучшеный аналог стали 08Х17)
Сталь AISI 304/316 является немагнитной (аустенитный класс), AISI 430 – магнитной (ферритный класс).

Таким образом, проверять дымоход из 430 стали магнитом совершенно бесполезно. Если же подозрение в том, что дымоход не из «нержавейки» остается — можете пролить на металл агрессивный раствор (например, соль, разведенную в теплой воде). Если через пару часов на металле не появится следов ржавчины — будьте спокойны, у вас «нержавейка»!

pechiperm.ru

Нержавеющая сталь — магнитится или нет? Из чего изготовлена металлическая платформа весов. Магнитные свойства нержавеющей стали

Учитывая тот факт, что нержавейка сегодня выпускается в большом разнообразии марок, нельзя однозначно ответить на вопрос о том, магнитится она или нет. Магнитные свойства зависят от химического состава и, соответственно, от внутренней структуры сплавов.

Портативный анализатор металлов позволяет быстро определить содержание химических элементов и сделать заключение о качестве нержавеющей стали

От чего зависят магнитные свойства материалов

Магнитное поле с определенным уровнем своей напряженности (Н) действует на помещенные в него тела таким образом, что намагничивает их. При этом интенсивность такого намагничивания, которая обозначается буквой J, прямо пропорциональна напряженности поля. В формуле, по которой вычисляется интенсивность намагничивания определенного вещества (J = ϞH), также учитывается коэффициент пропорциональности Ϟ – магнитная восприимчивость вещества.

В зависимости от значения данного коэффициента все материалы могут входить в одну из трех категорий:

• парамагнетики – коэффициент Ϟ больше нуля;
• диамагнетики – Ϟ равен нулю;
• ферромагнетики – вещества, магнитная восприимчивость которых отличается значительной величиной (такие вещества, к которым, в частности, относятся железо, кобальт, никель и кадмий, способны активно намагничиваться, даже будучи помещенными в слабые магнитные поля).

Магнитные свойства, которыми обладает нержавейка, связаны еще и с ее внутренней структурой, которая может включать в себя аустенит, феррит и мартенсит, а также их комбинации. При этом на магнитные свойства нержавейки оказывают влияние как сами фазовые составляющие, так и то, в каком соотношении они находятся во внутренней структуре.

Нержавеющие стали с хорошими магнитными свойствами

Хорошими магнитными свойствами отличается нержавейка, в которой преобладают следующие фазовые составляющие:

• Мартенсит – является ферромагнетиком в чистом виде.
• Феррит – данная фазовая составляющая внутренней структуры нержавейки в зависимости от температуры нагрева может принимать две формы. Ферромагнетиком такая структурная форма становится в том случае, если сталь нагревают до температуры, находящейся ниже точки Кюри. Если же температура нагрева нержавейки находится выше этой точки, то в сплаве начинает преобладать высокотемпературный дельта-феррит, который является выраженным парамагнетиком.

Из всего вышесказанного можно сделать вывод о том, что магнитится та нержавейка, во внутренней структуре которой преобладает мартенсит. Как и обычные углеродистые стали, такие сплавы реагируют на магнит. По данному признаку их и можно отличить от немагнитных.

В которых преобладает феррит или его смесь с мартенситом, чаще всего также относятся к ферромагнетикам, но их свойства могут различаться в зависимости от соотношения фазовых составляющих их внутренней структуры.

Нержавейка, магнитные свойства которой могут изменяться, – это преимущественно хромистые и хромоникелевые сплавы, которые могут относиться к одной из нижеприведенных групп.

Стали с мартенситной внутренней структурой, которые, как и обычные углеродистые, могут упрочняться при помощи закалки и отпуска. Такая нержавейка, кроме предприятий общего машиностроения, активно используются в быту (в частности, именно из нее производят столовые приборы и режущие инструменты). К наиболее распространенным маркам таких магнитных сталей, изделия из которых производятся с термообработкой и могут подвергаться финишной шлифовке и полировке, относятся 20Х13, 30Х13, 40Х13.

Сталь марки 30Х13 менее пластична, чем сплав 20Х13, несмотря на сходный состав (нажмите для увеличения)

В данную категорию также входит сплав марки 20Х17Н2, который отличается повышенным содержанием хрома в своем химическом составе, что значительно усиливает его коррозионную устойчивость. Почему такая нержавейка популярна? Дело в том, что, кроме высокой устойчивости к коррозии, она характеризуется отличной обрабатываемостью при помощи холодной и горячей штамповки, методов резания. Кроме того, изделия из такого материала хорошо свариваются.

Распространенной магнитной сталью ферритного типа, которая из-за невысокого содержания углерода в своем химическом составе отличается более высокой мягкостью, чем мартенситные сплавы, является 08Х13, активно используемая в пищевом производстве. Из такой нержавейки изготавливают изделия и оборудование, предназначенные для мойки, сортировки, измельчения, сортировки, а также транспортировки пищевого сырья.

Мартенситн

netrs.ru

Почему магнитится нержавейка? – Атриум ЮГ

Почему магнитится нержавейка ?

Существует множество упрощенных обывательских мнений, что есть «настоящая», «пищевая» нержавейка, которая должна применяться, везде, где человек прикасается и сталкивается со сталью. И есть «техническая» – сталь второго сорта, которая не должна применяться в посуде и столовых приборах.

Яко бы, самое простое и надежное определение, «пищевой» нержавеющей стали, – это магнит.

На самом деле, это не совсем верно. Не залезая в дебри металловеденья, не забивая мозги обывателю, надо разбить вопрос на несколько частей.!

Во первых:
– нет такого технического определения,- «пищевая» и «техническая» нержавейка.   Есть деления марок нержавеющей стали на АУСТЕНИТНАЯ, ФЕРРИТНАЯ,     АУСТЕНИТНО-ФЕРРИТНАЯ, МАРТЕНСИТНАЯ. Объединяет их содержание в них   хрома в разном процентном соотношении, что и делает эти стали устойчивой к       коррозии.
– все эти стали могут применяться в пищевой промышленности.
– не магнитится АУСТЕНИТНАЯ.

Во вторых:
-при определенной технологической обработке давлением- холодной штамповки, прокатки и накатки для упроченья, возможно приобретение магнитных свойств, АУСТЕНИТНОЙ нержавеющей стали. Объясняется это образованием ферромагнитных фаз в аустенитной матрице – высокодисперсных кристаллов мартенсита.

Поэтому : Действующие российские стандарты допускают заметную магнитную проницаемость у аустенитных сталей.

 Например в ГОСТ ISO 3506–2014, сказано:

«Все крепежные изделия из аустенитных нержавеющих сталей при нормальных условиях – немагнитные; после холодного деформирования могут проявиться магнитные свойства»

Другими словами, сами по себе заготовки из аустенитных сталей не обладают заметной магнитной проницаемостью. Однако, технологические процессы например, производства крепежа предусматривают механическую обработку заготовок именно путём холодного деформирования. Для болтов и винтов это: накатка резьбы и штамповка головок. Аналогичные операции предусматривает и производство гаек. Гильзы вытяжных заклёпок формируют путём штамповки. В общем промышленное изготовление практически всех крепёжных изделий предусматривает схожие производственные процессы.

Поэтому определять марку стали, опираясь лишь на магнитные свойства изделия, как на косвенную характеристику сплава – непрофессионально.

Ко всему сказанному необходимо добавить, что единственным достоверным показателем качества изделий из коррозионно-стойких сталей является определение их химического состава.

Самый простой и довольно таки недорогой способ на определение сплава возможно при помощи рентгенофлуоресцентного спектрометра. Такой прибор не дешев, но любая уважающая себя, крупная компания, занимающаяся поставкой нержавеющих сталей имеет в своем арсенале, такой прибор.

КРАТКИЕ КЛАССИФИКАЦИИ НЕРЖАВЕЮЩЕЙ СТАЛИ

АУСТЕНИТНАЯ НЕРЖАВЕЮЩАЯ СТАЛЬ

Аустенитная нержавеющая сталь содержит значительное количество хрома и достаточное для образования «аустенитной» микроструктуры количество никеля и марганца, которые и придают этим маркам стали хорошую формуемость, пластичность и коррозионную стойкость (а также делают сталь немагнитной). Типичный состав аустенитной стали содержит 18% хрома и 8% никеля, что соответствует популярной «нулевой» («0») марки, согласно определению Американского института чугуна и стали (AISI). Данная марка известна в России как AISI 304, DIN 1.4301 и соответствует российскому аналогу 08Х18Н9. Аустенитные марки стали отличаются высокой прочностью, имеют коррозионную стойкость в широком диапазоне агрессивных сред и отличаются хорошей технологичность и свариваемостью.

ФЕРРИТНАЯ НЕРЖАВЕЮЩАЯ СТАЛЬ

Ферритные марки нержавеющей стали сходны по свойствам с низкоуглеродистой сталью, но обладают более высокой коррозионной стойкостью. Наиболее распространённые марки ферритной стали содержат в среднем 11% и 17% хрома. Первые обычно применяются в производстве выхлопных систем автомобилей, а вторые – в производстве кухонных приборов, стиральных машин, и архитектурного декора интерьеров.

АУСТЕНИТНО-ФЕРРИТНАЯ НЕРЖАВЕЮЩАЯ СТАЛЬ (ДУПЛЕКСНАЯ)

Стали аустенитно-ферритного класса характеризуются высоким содержанием хрома (18-22%) и пониженным (экономным) содержанием никеля (4-6%, в отдельных случаях до 2%). Дополнительные легирующие элементы – молибден, медь, титан, ниобий. Химический состав этих сталей таков, что соотношение аустенита и феррита после оптимальной термической обработки составляет примено 1:1. Данный класс сталей имеет ряд преимуществ по сравнению с аустенитным сталями: более высокая (в 1,5-2 раза) прочность при удовлетворительной пластичности и сопротивляемости действию ударных нагрузок, большая стойкость против межкристаллитной коррозии и коррозионного растрескивания. Они в основном используются в обрабатывающей промышленности, строительстве и в изделиях, контактирующих с морской водой.

МАРТЕНСИТНАЯ НЕРЖАВЕЮЩАЯ СТАЛЬ

Мартенситные, как и ферритные марки, содержат в среднем от 12% до 17% хрома, однако имеют более высокое содержание углерода. Эти стали применяют преимущественно в термически обработанном состоянии, часто с тщательно шлифованной, а иногда и полированной поверхностью. Они используются при производстве лопастей турбин, столовых приборов и бритвенных лезвий.

    Компания ООО «Атриум Юг» предоставляет сертификаты на используемую марку стали для наших клиентов. Мы даем реальные и выгодные конкурентные цены.

atrium-yug.ru

ГОСТ. Как определить пищевую нержавейку? Чем отличается пищевая нержавейка от технической?

Нержавеющая сталь является самым популярным материалом, из которого изготавливается тара и посуда, контактирующая с продуктами питания. Нержавейка отличается хорошими антикоррозийными свойствами, долговечностью и малым весом. Однако стоит учитывать, что этот материал не всегда устойчив к агрессивным средам, в этом случае применяются специальные составы пищевого назначения.

Разумеется, хранить продукты питания лучше всего в стальной или стеклянной посуде, так как популярный сегодня пенопропилен не отвечает всем необходимым требованиям. Кроме этого, его срок службы намного меньше, чем у изделий, изготовленных из стали.

Многие интересует, как отличить пищевую нержавейку от материала, непригодного для хранения продуктов питания? Чтобы ответить на этот вопрос, стоит рассмотреть плюсы, особенности и классификацию этого металла.

Преимущества пищевой нержавеющей стали

Если говорить о плюсах пищевой нержавейки, то стоит выделить:

• экологическую безопасность материала;
• простоту обслуживания;
• устойчивость материала к большинству химических веществ;
• износостойкость;
• соответствие нормативам растворения тяжелых металлов.

Кроме этого, уже давно доказано, что вместо сковород с антипригарным покрытием намного полезнее использовать посуду, изготовленную из пищевой нержавейки. Из этого же материала изготавливаются самые лучшие варочные плиты и поверхности холодильников.

Какая нержавейка считается пищевой

Нержавеющая сталь, пригодная для хранения и приготовления продуктов питания – это высоколегированный металл, в состав которого входит 25% хрома. Именно благодаря этому химическому элементу сплавы славятся своими антикоррозийными характеристиками. В случае контакта с агрессивной средой на поверхности металла образуется специальная защитная пленка. Благодаря этому поверхностному слою металл не ржавеет.

Кроме этого, в пищевую нержавейку добавляются титан, молибден, никель и прочие химические компоненты, дополнительно повышающие антикоррозийные свойства материала.

ГОСТ и марки нержавейки

Если говорить о государственных стандартах, то в них не прописаны правила, относящиеся к нержавеющей стали. Именно поэтому специалисты затрудняются ответить, какой именно материал рекомендуется использовать в пищевой промышленности. В свою очередь производители этого нержавеющего металла отвечают, что независимо от его марки он подходит для пищевых продуктов.

Неужели действительно в нормативах ничего не говорится о пищевой нержавейке? ГОСТ 5632-72 – это, пожалуй, самый близкий нормативный документ, который можно использовать при выборе лучшего сплава для применения в быту. В этом Государственном стандарте говорится о марках высоколегированной стали и коррозийно-стойких и жаропрочных сплавах. Рассмотрим подробнее эту классификацию.

08Х18Н10

Под этой маркой изготавливают аустенитную коррозийно-стойкую нержавейку. Европейский аналог – AISI 304. Данный материал не является магнитным. Его применяют во всех промышленных и коммерческих отраслях.

Этот материал отличается низкой ценой и хорошим качеством. Его часто используют в пищевой промышленности, но только при условии, что металл не будет контактировать с каустической содой или сульфаминовыми растворами.

12Х18Н10Т

Европейский аналог этой марки – AISI 321. Эта жаропрочная сталь также не является магнитной. Нержавейку этой марки часто используют при изготовлении элементов печных арматур, теплообменников и коллекторов выхлопных систем. Все дело в том, что эта сталь подходит для использования при высоких температурах от 600 до 800 градусов.

08Х13

Европейским аналогом этого материала является AISI 409. Данная сталь широко применяется при производстве кухонной утвари и столовых приборов. Такая пищевая нержавейка чаще всего встречается в магазинах. Такую популярность материал получил благодаря высокой степени адгезии и способности адаптироваться к разным эксплуатационным условиям.

Данную посуду можно смело нагревать или хранить в ней продукты в морозильной камере.

20Х13-40Х13

Сталь этого типа относится к категории композитных материалов, поэтому она часто используется при изготовлении бытовых и промышленных моек, а также для производства посуды для гигиенической или тепловой обработки продуктов питания. Европейский аналог этой марки – AISI 420. Если на посуде стоит одна из этих маркировок, то ее смело можно покупать для использования в быту. Эта нержавейка не ржавеет, хорошо переносит резкую смену температуры, а также является довольно пластичным и износостойким материалом.

12Х13

В Европе этот материал выпускается с маркировкой AISI 410. Сталь этого типа чаще используется при производстве оборудования для виноделия, переработки пищевых продуктов и изготовления спирта. Кроме этого, данный материал отличается повышенной жаропрочностью в условиях слабоагрессивной среды.

08Х17

В Европе эта сталь выпускается под маркой AISI 430. Такая нержавейка является незаменимой, если пища в посуде подвергается термической обработке. Сталь этого типа отличается самой высокой прочностью. Однако этот материал быстро деформируется в условиях серной среды. При этом нержавейка не ржавеет и выдерживает механические нагрузки. Из этого материала рекомендуется покупать сковороды, так как 08Х17 характеризуется высоким коэффициентом теплопроводности.

Все прочие материалы используются в особых условиях, их стоимость намного выше. Однако далеко не всю нержавеющую сталь можно смело применять для приготовления и хранения пищи. Чтобы не вникать, чем отличается пищевая нержавейка от технической, намного проще прочитать несколько полезных рекомендаций. Они позволят быстро определить, подходит ли данный материал для продуктов питания. Это полезно знать каждому потребителю, волнующемуся о своем здоровье.

Как отличить пищевую нержавейку от технической?

Чтобы определить состав антикоррозийного сплава, а также возможность его использования в быту, можно выписать марки, которые были перечислены выше. Если такая маркировка стоит на посуде, то она подходит для приготовления и хранения пищи.

Но иногда бывает, что перед глазами материал неизвестной марки, а продавец настойчиво утверждает, что данный сплав – абсолютно экологически чистый и не может нанести вреда человеку. В этом случае достаточно поместить металл в 2-процентный уксусный раствор и дождаться реакции. Если оттенок материала изменился, он стал темным, то его лучше не использовать. Неизменность цвета говорит о том, что нержавейка действительно является пищевой. Ее можно использовать.

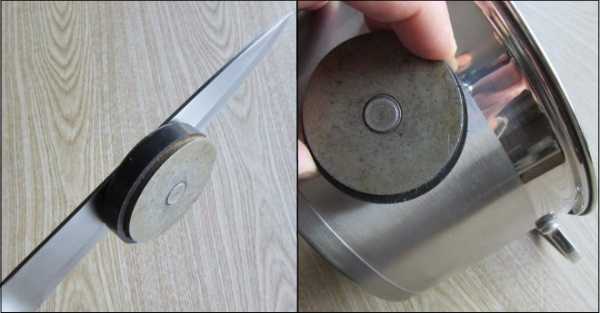

Существует еще один метод, который часто используют потребители, начитавшись информации о том, как определить пищевую нержавейку. Они используют для этого магнит. Но стоит понимать, что данный метод совершенно бездейственный, так как нержавеющая сталь бывает магнитящаяся и немагнитящаяся. Соответственно, использование магнита никак не поможет определить, можно ли применять материал для продуктов питания.

Чтобы выбрать лучший металл, стоит изучить информацию о товаре и попросить у продавца сопроводительные документы. Любая посуда должна производиться в соответствии с определенными нормами и требованиям. Если на изделии отсутствует маркировка, то от такого товара лучше отказаться. В противном случае можно приобрести некачественную и опасную для здоровья человека утварь.

fb.ru

Магнитится ли хром. Магнитится ли нержавейка: магнитные свойства нержавеющей стали

Нержавейка магнитится или нет: как определить нержавеющую сталь

Учитывая тот факт, что нержавейка сегодня выпускается в большом разнообразии марок, нельзя однозначно ответить на вопрос о том, магнитится она или нет. Магнитные свойства нержавеющих сталей зависят от химического состава и, соответственно, от внутренней структуры сплавов.

Портативный анализатор металлов позволяет быстро определить содержание химических элементов и сделать заключение о качестве нержавеющей стали

От чего зависят магнитные свойства материалов

Магнитное поле с определенным уровнем своей напряженности (Н) действует на помещенные в него тела таким образом, что намагничивает их. При этом интенсивность такого намагничивания, которая обозначается буквой J, прямо пропорциональна напряженности поля. В формуле, по которой вычисляется интенсивность намагничивания определенного вещества (J = ϞH), также учитывается коэффициент пропорциональности Ϟ – магнитная восприимчивость вещества.

В зависимости от значения данного коэффициента все материалы могут входить в одну из трех категорий:

• парамагнетики – коэффициент Ϟ больше нуля;
• диамагнетики – Ϟ равен нулю;
• ферромагнетики – вещества, магнитная восприимчивость которых отличается значительной величиной (такие вещества, к которым, в частности, относятся железо, кобальт, никель и кадмий, способны активно намагничиваться, даже будучи помещенными в слабые магнитные поля).

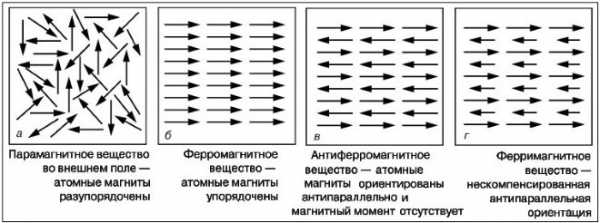

Направления действия магнитных моментов соседних атомов в веществах различной магнитной природы

Магнитные свойства, которыми обладает нержавейка, связаны еще и с ее внутренней структурой, которая может включать в себя аустенит, феррит и мартенсит, а также их комбинации. При этом на магнитные свойства нержавейки оказывают влияние как сами фазовые составляющие, так и то, в каком соотношении они находятся во внутренней структуре.

Нержавеющие стали с хорошими магнитными свойствами

Хорошими магнитными свойствами отличается нержавейка, в которой преобладают следующие фазовые составляющие:

• Мартенсит – является ферромагнетиком в чистом виде.
• Феррит – данная фазовая составляющая внутренней структуры нержавейки в зависимости от температуры нагрева может принимать две формы. Ферромагнетиком такая структурная форма становится в том случае, если сталь нагревают до температуры, находящейся ниже точки Кюри. Если же температура нагрева нержавейки находится выше этой точки, то в сплаве начинает преобладать высокотемпературный дельта-феррит, который является выраженным парамагнетиком.

Из всего вышесказанного можно сделать вывод о том, что магнитится та нержавейка, во внутренней структуре которой преобладает мартенсит. Как и обычные углеродистые стали, такие сплавы реагируют на магнит. По данному признаку их и можно отличить от немагнитных.

Способность нержавейки магнитится не влияет на её коррозионную стойкость

Нержавеющие стали, в которых преобладает феррит или его смесь с мартенситом, чаще всего также относятся к ферромагнетикам, но их свойства могут различаться в зависимости от соотношения фазовых составляющих их внутренней структуры.

Нержавейка, магнитные свойства которой могут изменяться, – это преимущественно хромистые и хромоникелевые сплавы, которые могут относиться к одной из нижеприведенных групп. Мартенситные

Стали с мартенситной внутренней структурой, которые, как и обычные углеродистые, могут упрочняться при помощи закалки и отпуска. Такая нержавейка, кроме предприятий общего машиностроения, активно используются в быту (в частности, именно из нее производят столовые приборы и режущие инструменты). К наиболее распространенным маркам таких магнитных сталей, изделия из которых производятся с термообработкой и могут подвергаться финишной шлифовке и полировке, относятся 20Х13, 30Х13, 40Х13.

Сталь марки 30Х13 менее пластична, чем сплав 20Х13, несмотря на сходный состав (нажмите для увеличения)

В данную категорию также входит сплав марки 20Х17Н2, который отличается повышенным содержанием хрома в своем химическом составе, что значительно усиливает его коррозионную устойчивость. Почему такая нержавейка популярна? Дело в том, что, кроме высокой устойчивости к коррозии, она характеризуется отличной обрабатываемостью при помощи холодной и горячей штамповки, методов резания. Кроме того, изделия из такого материала хорошо свариваются.

Ферритные

Распространенной магнитной сталью ферритного типа, которая из-за невысокого содержания углерода в своем химическом составе отличается более высокой мягкостью, чем мартенситные сплавы, является 08Х13, активно используемая в пищевом производстве. Из такой нержавейки изготавливают изделия и оборудование, предназначенные для мойки, сортировки, измельчения, сортировки, а также транспортировки пищевого сырья.

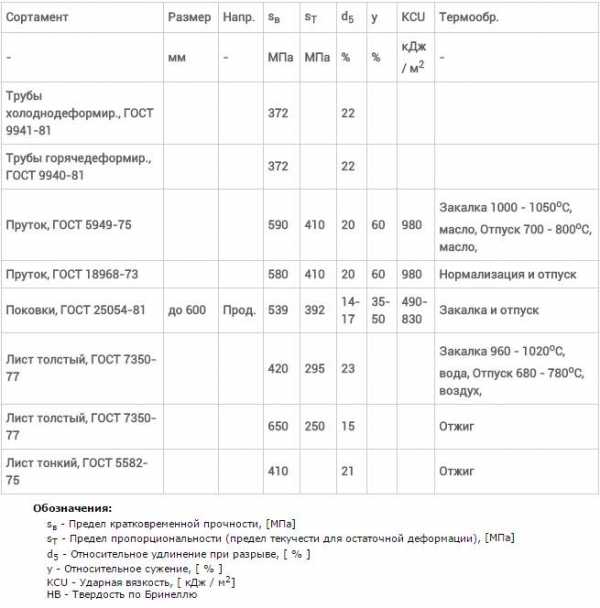

Механические свойства стали 08Х13

Мартенситно-ферритные

Популярной маркой магнитной нержавейки, внутренняя структура которой состоит из мартенсита и свободного феррита, является 12Х13.

Коррозионная стойкость стали марки 12Х13 (другое название 1Х13)

Нержавеющие стали, не обладающие магнитными свойствами

К нержавеющим сталям, к

www.consei.ru

Сталь немагнитная – Энциклопедия по машиностроению XXL

I — графит 2 — сталь горячая (900 — ИОО С) 3 — сталь немагнитная 4 — латунь горячая S —алюминий горячий (600 °С) 6 — латунь холодная 7 — алюминий холодный в — медь 9 — серебро  [c.167]

Аустенитно-мартенситные нержавеющие стали получили применение главным образом как высокопрочные. Аустенитно-мартенситные диспер-сионно-твердеющие стали обладают существенно более высокими свойствами, чем чисто аустенит-ные, и применение их предпочтительно, если нет дополнительных требований к магнитным свойствам, так как аустенитные стали немагнитны (табл. 8.24, 8.25 ГОСТ 5632-72 и ГОСТ 5949-75).  [c.326]

Имея высокое содержание углерода и аустенито-карбидную структуру, сталь немагнитна и пригодна для изготовления немагнитных шарико- и роликоподшипников. Благодаря высокой твердости при комнатной и повышенных температурах сталь характеризуется лучшим сопротивлением износу, эрозии, задиру и заеданию, чем низкоуглеродистые аустенитные сплавы.  [c.448]

А) Неверно. Аустенитные стали немагнитны (парамагнитны).  [c.133]

Принцип действия магнитного толщиномера состоит в том, что благодаря наличию на стали немагнитного покрытия сила взаимодействия постоянного магнита со стальной поверхностью под покрытием изменяется, что и фиксируется на шкале прибора.  [c.139]

Аустенитная сталь обладает меньшей теплопроводностью, большим коэффициентом линейного расширения и большим электросопротивлением, чем углеродистые или низколегированные стали перлитного класса. Аустенитные стали немагнитны. Эти отличительные особенности аустенитных сталей оказывают существенное влияние на технологию их сварки.  [c.30]

Физические свойства. Плотность 7,86-10 кг/м Сталь немагнитна в закаленном состоянии.  [c.101]

Аустенитные нержавеющие стали. Эти стали, легированные хромом и никелем (или марганцем), после охлаждения до комнатной температуры имеют структуру — аустенит, низкий предел текучести, умеренную прочность, высокую пластичность и хорошую коррозионную стойкость в окислительных средах. Эти стали немагнитны.  [c.291]

Стенд представляет собой разборную металлическую конструкцию с крышей. Несущие колонны стенда устанавливаются на бетонные фундаменты. Стенд имеет два этажа, по которым в пределах одного пролета передвигаются по специальным рельсам-уголкам тележки с электромагнитами. В этих пролетах устанавливаются также и неподвижные электромагниты. Электромагниты служат для удержания уложенных листовых заготовок в требуемом положении относительно друг друга и предотвращения деформации их во время сварки. Поскольку свариваемая нержавеющая сталь немагнитна, удержание листов осуществляется через специальные накладки из углеродистой стали.  [c.169]

Группа 20. Сталь немагнитная [8], [11], [191,  [c.165]

Фланцы и колпачки, которыми армированы проходные изоляторы на номинальные токи свыше 1 500 а, изготовляются из немагнитных материалов—немагнитной стали, немагнитного чугуна, цветных металлов.  [c.56]

Пример. Определим активную и реактивную мощности при передаче электромагнитной энергии в углеродистую сталь при наличии на поверхности стали немагнитного слоя толщиной а при частоте тока / = 450 ООО гц и действующем значении напряженности ма-  [c.31]

Группа 21. Сталь немагнитная  [c.430]

Катод, укрепленный на флажках из нихрома или нержавеющей стали (немагнитные материалы), изготавливают по шаблону и опускают в держатели до упора так, что положение его над щелью ионизатора оказывается строго фиксированным. П-образная форма катода позволяет компенсировать возникающие при отжиге напряжения, сохранять форму и расположение катода.  [c.201]

Стали немагнитные повышенной прочности используют для немагнитных бандажных колец электрогенераторов. В этих сталях аустенитного класса повышенные прочностные свойства, соответствующие уровню свойств конструкционных улучшаемых сталей, достигаются холодной или теплой пластической деформацией, упрочнением в результате дисперсионного твердения, упрочнением посредством фазового наклепа при последовательном проведении прямого и обратного мартенситных превращений.  [c.552]

СТАЛИ НЕМАГНИТНЫЕ ПОВЫШЕННОЙ ПРОЧНОСТИ  [c.572]

Сталь немагнитная коррозионностойкая.  [c.573]

Внедрение новых магнитных материалов с высокой магнитной проницаемостью и малыми удельными потерями (в частности, холоднокатаная сталь, специальные сплавы), а также внедрение более легких проводниковых материалов без ухудшения их электропроводности (проводниковый алюминий и др.) расширение ассортимента материалов немагнитная кованая и литая сталь, немагнитный чугун, хромо-никель-молибденовая сталь.  [c.606]

Инвар (64% Ре, 36% 3,5 Сталь немагнитная 17  [c.76]

Из других свойств хромо-никелевых аустенитных сталей следует отметить большую величину коэффициента термического расширения и более низкие теплопроводность и электропроводность по сравнению с углеродистыми сталями. Эти стали немагнитны (при полностью аустенит-ной структуре).  [c.500]

Вместо цветных металлов для этой цели применяют более дешевые немагнитные аустенитные стали. Аустенитные нержавеющие (см. гл. XIX) или износоустойчивые (см. гл. XX) стали пригодны как немагнитные, если по прочностным свойствам они удовлетворяют поставленным требованиям. Однако сталь Г13 часто не проходит по прочностным и технологическим свойствам, а аустенитные нержавеющие стали слишком дороги в качестве материала для деталей большой массы (например, для немагнитных бандажных колец в турбогенераторах). В этом случае применяют стали, легированные марганцем, хромом, алюминием при сравнительно повышенном содержании углерода (около 0,4%) и ограниченном содержании никеля.  [c.552]

Состав некоторых промышленных немагнитных сталей приведен в табл. 11).  [c.552]

Состав немагнитных сталей, %  [c.552]

По комплексу физико-механических свойств титановые сплавы являются универсальным конструкционным материалом, сочетая нехладноломкость алюминия и аустенитных сталей, высокую коррозионную стойкость лучших медноникелевых сплавов и нержавеющих сталей, немагнитность, прочность и удельную прочность более высокие, чем у большинства конструкционных материалов. Поэтому потенциально титановые сплавы эффективны как авиационные и космические материалы, материалы для химической промышленности, судостроения и др. вплоть до материалов тары для хранения ядохимикатов и удобрений в сельском хозяйстве.  [c.230]

Аустенитные хромоникелевые стали немагнитны, если они обладают однофазной чистоаустенитной структурой. По мере увеличения в аустенитной стали количества феррита или мартенсита она становится все более и более магнитной. Аустенитные стали в результате холодной пластической деформации очень сильно наклепываются. Наклеп вызывает превращения у а и, возможно, А М, сопровождающиеся резким упрочнением стали, повышением ее твердости и снижением пластичности. Вследствие появления а-фазы или мартенсита наклепанная аустенитная сталь становится магнитной. Так, например, аусте-нитная холодно-тянутая сварочная проволока малого диаметра (2 мм), полученная путем многократного холодного волочения катанки сравнительно большого диаметра (6—В мм), становится настолько магнитной, что она довольно легко притягивается магнитом.  [c.48]

Высокой коррозионной стойкостью обладают стали 08Х18Н10Т и 12Х18Н9Т (ГОСТ 5632—72 ), применяемые для изготовления упругих элементов, работающих в агрессивных средах и при повышенных температурах (до 400° С). Эти стали немагнитны и хорошо свариваются. В отличие от других сталей они упрочняются деформационным наклепом.  [c.17]

Принцип действия магнитного толщиномера состоит в том, что благодаря наличию на стали немагнитного покрытия сила взаимодействия постоянного магнита со сталью изменяется, что и фиксируется на шкале прибора. Прибор Т-55 (вес 200 г) состоит из двух постоянных магнитов (размером 10Х 15X25 мм), в поле которых вращается рамка. Обмотка подвижной рамки имеет высокое электрическое сопротивление. При установке на изолированный трубопровод и кратковременном включении сухой батареи (типа ФБС—0,2 а ч) стрелка прибора, укрепленная на  [c.164]

Хромоникелевольфрамовые стали представляют собой широко применяемый тип современной конструкционной стали для наиболее ответственных изделий. При больших добавках никеля получают сталь немагнитную, кислотоупорную или мало расширяющуюся при нагревании.  [c.198]

Дальнейшее повышение коррозионной стойкости может быть достигнуто совместным легированием хромом и большими количествами никеля или марганца. В этом случае сталь приобретает аустенитную структуру и не имеет аллотропических превращений. У таких сталей меньшие характеристики прочности, чем у хромистых, и большая пластичность. В отличие от хромистых хромоникелевые н хромомарганцовоникелевые стали немагнитны. Такие стали, как 0Х18Н10Т, Х17Н13М2Т и др. широко применяют для сварных конструкций, работающих в  [c.134]

На основе углеродистой стали нельзя создать большинства конструкционных сталей с особыми физическими свойствами (особыми магнитными, электрическими, химическими, жаропрочными и другими). Принципиально невозможно сделать углеродистую сталь немагнитной, так как в ее структуре, наряду с немагнитным аусте-нитом, всегда будет некоторое количество магнитной фазы (мартен сита). Механические свойства углеродистых конструкционных ста лей можно несколько повысить, улучшая металлургическое качест БО стали и измельчая величину ее зерна. Повышение свойств дает  [c.28]

Сравнение данных, приведенных в табл. 75 и 76, показывает, что аустенито-мартенсит-ные, дисперсионно-твердеющие стали обладают существенно более высокими свойствами, чем чисто аустенитные стали, и применение их предпочительней, разумеется, если нет дополнительных требований в отношении магнитности (все аустенитные стали немагнитны, а аустенито-мартенситные стали магнитны).  [c.359]

Лустенитная марганцовистая сталь применяется в тех случаях, когда требуется высокое сопротивление износу под действием напряжений сжатия в сочетании с высокой ударной вязкостью [40]. В аустенитном состоянии эта сталь немагнитна [41 ].  [c.22]

Такая особенность легирования марганцовистого аустенита алюминием использована в наиболее экономичной и достаточно технологичной немагнитной стали 45Г17ЮЗ. Механические свойства этой стали в закаленном состоянии следующие Оа=70 кгс/мм, [c.552]

---

mash-xxl.info
