Рычажные ножницы для реки металла: ручные, профессиональные

Среди всех разновидностей разделительного оборудования, предназначенного для резки  металла, рычажные ножницы считаются самыми простыми и компактными. Они могут иметь ручной привод, либо управляться электродвигателем. Универсальность рассматриваемого вида кузнечно-штамповочного оборудования даёт возможность устанавливать такие ножницы практически в любой хозяйственной мастерской, и – тем более – в небольших частных предприятиях, работающих с сортовым или листовым металлом.

Принцип действия и конструктивные особенности

В отличие от листовых ножниц с наклонным ножом (гильотинных), движение ножа в рычажных ножницах чаще всего происходит не по поступательной, а по вращательной траектории. Кроме того,  в качестве основного исполнительного механизма используется не кривошипно-ползунный, а рычажный.

Наибольшее распространение приобрели рычажные ножницы, собранные по схеме одноплечевого рычага. При резке тонкого металла, с толщиной не более 0,7…0,8 мм применяются ручные слесарные ножницы, а при более толстом – стуловые ножницы, рычаг у которых намного длиннее. Кроме того, в схемах стуловых ножниц предусматривается возможность встраивания промежуточной зубчатой передачи. Это увеличивает длину траектории движения подвижного ножа, но снижает результирующее усилие, что важно, если агрегат имеет ручной привод.

Наиболее крупные исполнения стуловых ножниц позволяют разрезать листовой прокат стали толщиной до 8…10 мм, и сортовой прокат диаметром не более 22 мм.

Стуловые рычажные ножницы с ручным приводом конструируются таким образом, чтобы приводной рычаг имел форму сабли. Это позволяет приблизить траекторию движения к работе гильотинных ножниц: внедрение подвижной части рабочего инструмента в разрезаемый металл также происходит постепенно. В результате текущее значение усилия разрезки снижается. Неприводными (ручными) ножницами стулового типа можно резать сталь толщиной до 2…2,5 мм.

Типовая конструкция рычажных ножниц настольного исполнения представляет собой совокупность следующих узлов:

1. станины;
2. эксцентриковых или винтовых зажимов, посредством которых оборудование стационарным образом можно прикрепить к слесарному верстаку;
3. нижней опорной рамы, на которую устанавливается неподвижная часть оснастки;
4. саблевидного поворотного рычага с рукояткой (для ручных моделей). на нём устанавливается подвижная часть оснастки;
5. оси с подшипником скольжения.

В приводных рычажных ножницах, кроме вышеприведенных узлов имеются также электродвигатель, клиноременная передача, а также кривошипно-шатунный механизм, который преобразует вращательное движение вала двигателя в качательное перемещение рычага. Иногда такое оборудование снабжается механизмом включения (муфтой и тормозом), и в таком виде уже мало чем отличаются от стационарных ножниц аллигаторного типа. Единственное их преимущество в данном случае состоит в отсутствии балансира, компенсирующего инерцию массивных деталей.

Ограничения рычажных ножниц и возможность их преодоления

Главный недостаток рычажных ножниц, не имеющих механического привода – необходимость совершать очень длинные перемещения, чтобы снизить усилие резки металла. Кроме того, при ручном  приводе невозможно обеспечить постоянство скорости реза, что может ухудшать качество поверхности разделения металла. Удлиняя привод, приходится жертвовать габаритными размерами оборудования. Кроме того, удлинение  плеча всегда ухудшает контроль за качеством прижима заготовки, и требует применения более мощных зажимов, удерживающих разрезаемый металл от смещения. При этом также нет возможности для качественного разрезания профильного проката: прутков, уголков и пр.

Указанные ограничения преодолеваются конструкциями с многозвенным рычажным механизмом реза, а также использованием различных способов усиления без участия мускульной силы. При этом механического привода не требуется.

Правила резки

В первом случае применяются преимущественно кинематические  схемы с двумя рычагами. К основному рычагу (каждая из частей которого соединяется с другой частью при помощи общей оси), добавляется дополнительный, а его связь с основной парой достигается наличием цилиндрического стержня, имеющего реечный привод.

Реечный механизм состоит из следующих деталей:

• промежуточного рычага;
• возвратных пружин;
• поворотных скоб;
• винтовой пары, соединяющей рейку с промежуточным стержнем.

Этот способ, хотя и обеспечивает более высокое качество резки металла, но существенно усложняет схему рычажных ножниц. Изготовить такой вариант в домашних условиях весьма затруднительно, кроме того, усилие рабочего останется достаточно высоким.

Если вместо реечной передачи в промежуточном стержне разместить механический усилитель, то результирующая нагрузка заметно снизится. Такая разновидность ручных рычажных ножниц включает в себя, помимо основных рабочих элементов также:

• цилиндрический полый стержень;
• усилитель с самотормозящейся резьбой;
• соединительный стержень;
• подпружиненный фиксатор;
• противовес.

Наличие груза придаёт процессу резки металла ударный характер, за счёт чего удаётся повысить энергию реза, и разделять заготовки с большей толщиной или площадью поперечного сечения. Однако ударный характер приложения нагрузки утомляет рабочего (особенно при продолжительной работе), а амплитуда колебаний устройства на раме увеличивается. Для установки таких ножниц потребуются более надёжная опора и ровная поверхность пола. Производительность резки металла также снизится.

Наиболее современной считается  трёхзвенная схема. В данном случае достигается требуемый компромисс между прилагаемым усилием и длиной  перемещения подвижного инструмента.

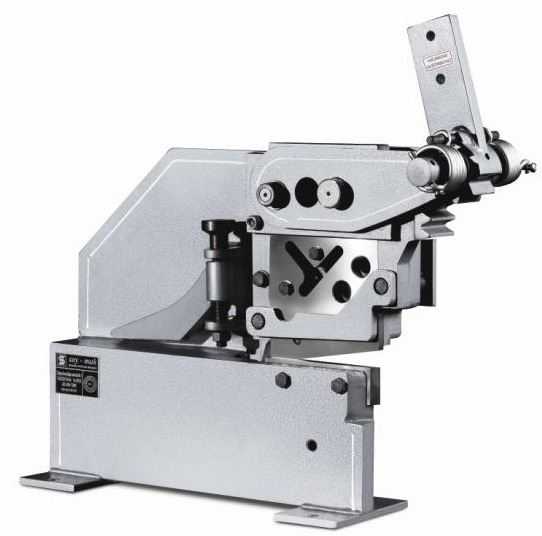

Трёхзвенные рычажные ножницы

Установлено, что схеме, которая будет описана далее, возможно производить резку сортового и листового проката с размером поперечного сечения до 10 мм, чего в большинстве случаев бывает достаточно не только для собственных нужд, но и для изготовления стальных изделий в рамках небольшого  бизнеса.

Такие ножницы состоят из следующих узлов:

1. Станины, для изготовления которой понадобятся два равновеликих уголка с толщиной полки не менее 7 мм.
2. Нижней опоры, к которой крепится рабочий инструмент.
3. Верхней опоры, которая устанавливается в посадочное место, и имеет скос с целью уменьшения зазора между ножами в момент начала резки.
4. Корпуса, крепёжные отверстия под ножи в котором стоит выполнять немного овальной формы, чтобы компенсировать возможные погрешности установки инструмента.
5. Серьги.
6. Соединительной оси.
7. Крепёжных деталей.

Для изготовления всех деталей многозвенного механизма потребуется среднелегированная сталь марки 35 или выше.

Длина опорной рамы определяется максимальными размерами разрезаемого металла: габарит ручных ножниц будет в примерно два раза больше ширины заготовки. Тем не менее, конструкция получается достаточно компактной, и позволяет для своей установки использовать обычные слесарные тиски и соответствующих размеров верстак.

Схема крепления рабочего инструмента состоит в следующем. В оснастке, изготавливаемой из высокопрочной инструментальной стали марок У10 или У12   выполняются посадочные отверстия с раззенкованной конической частью, для того, чтобы крепление выполнялось впотай. Комплект должен включать варианты для разрезания  профильного металлопроката. Для облегчения обслуживания оснастку стоит изготовить  двусторонней. Далее производится термическая обработка до твёрдости не менее 54…56 HRC, и шлифовка с целью ликвидации вероятного коробления рабочего полотна. Готовая оснастка устанавливается в  нижнюю и верхнюю посадочные части, и пригоняются один по другому таким образом, чтобы фактический зазор между подвижной и неподвижной частями не превышал 5…8% от толщины разрезаемого металла.

Обслуживание и эксплуатация

Основное регламентное обслуживание оборудования состоит в периодической заточке инструментальной оснастки (при первой эксплуатации ножи достаточно просто перевернуть на 180°). Заточку можно вести на шлифовальной машинке, используя карборундовый круг, после чего необходимо зашлифовать полученную поверхность. После многократных переточек стабильность зазора необходимо поддерживать установкой прокладок из стали. Их толщина устанавливается опытным путём.

Периодически проверяют зазоры в сочленениях, и смазывают их маслом «Индустриальное-20» или аналогичным.

Категорически не рекомендуется при изготовлении оснастки останавливаться на секторном варианте, который потребует сварки. Точность резки металла при этом неизбежно ухудшится.

Для улучшения надёжности монтажа настольных ручных  ножниц с рычажным механизмом на слесарный верстак, его стоит усилить с противоположной стороны при помощи стального уголка, швеллера или толстой полосы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Электрические ножницы по металлу – особенности инструмента + Видео

Для того, чтобы не возникла путаница, сразу отметим – речь пойдет о строительных ножницах по металлу! Чаще всего, такие используют строители, которые постоянно сталкиваются с листовым металлом в его самых разных воплощениях – от кровли до водостоков. Знакомьтесь – ножницы электрические!

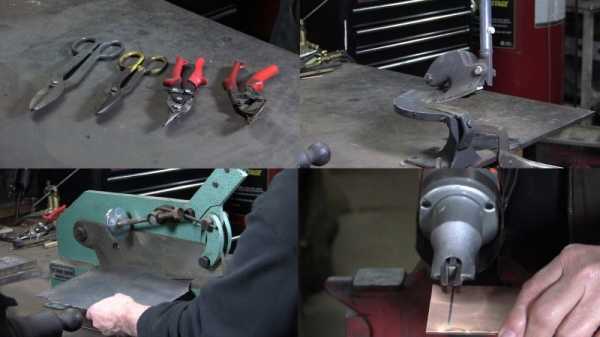

Ножницы по металлу – эволюция!

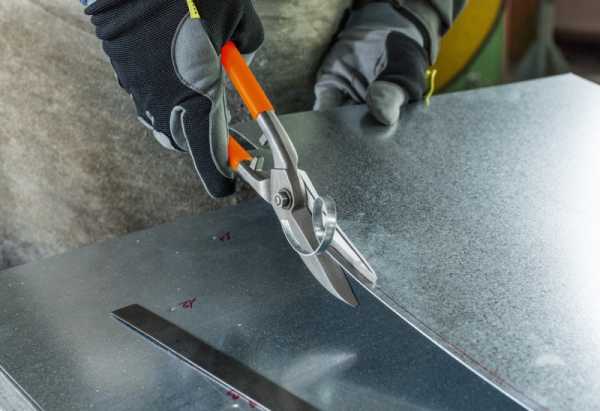

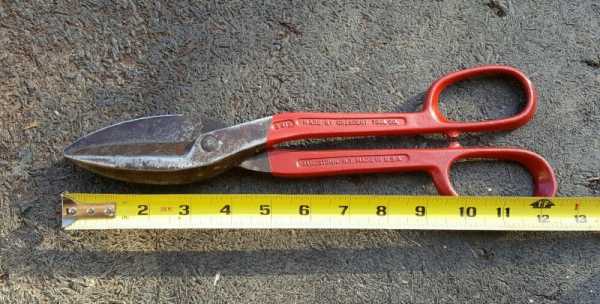

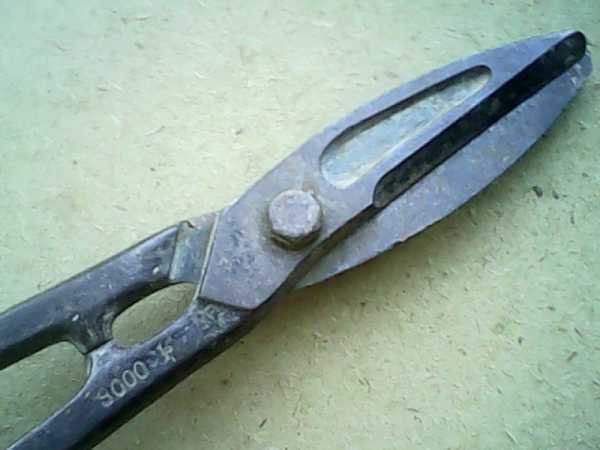

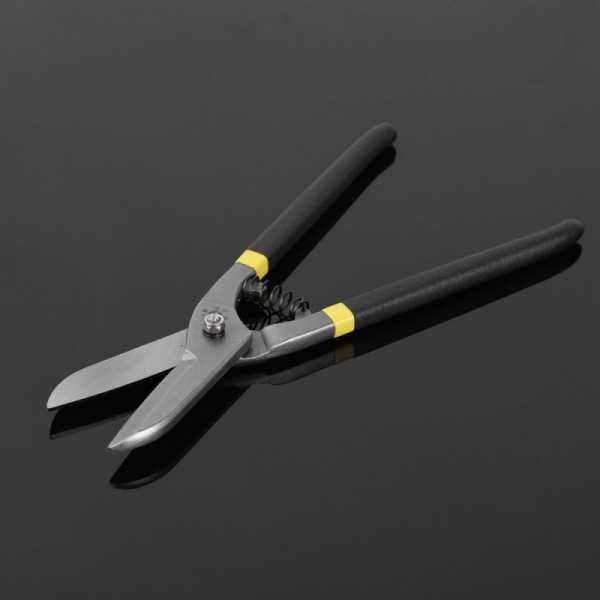

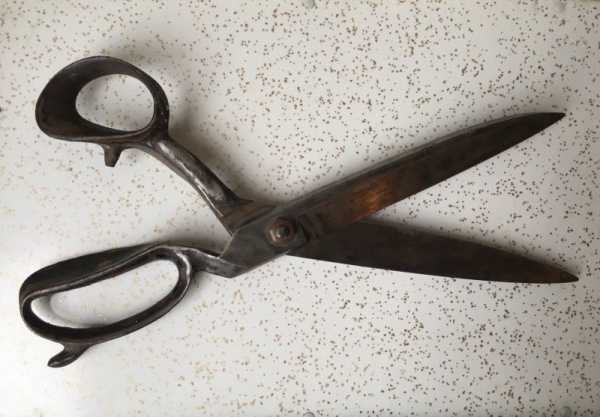

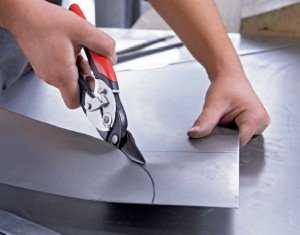

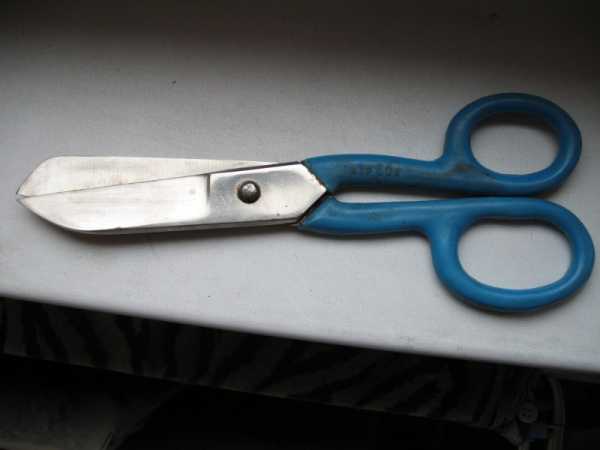

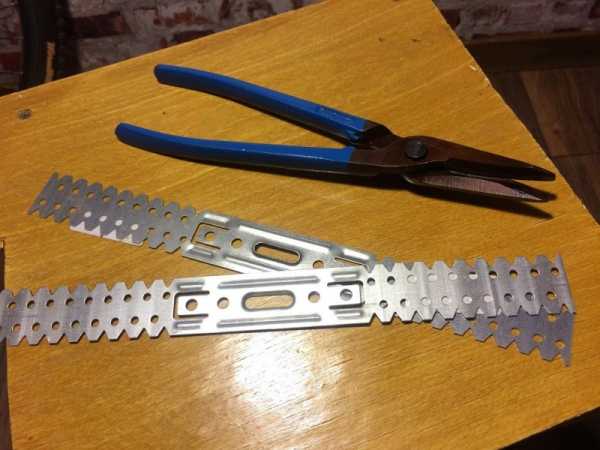

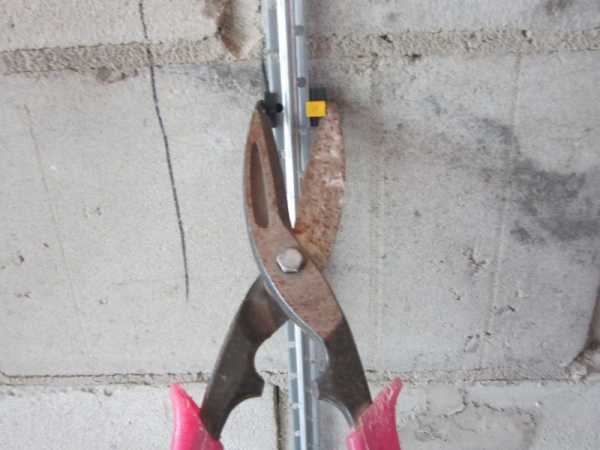

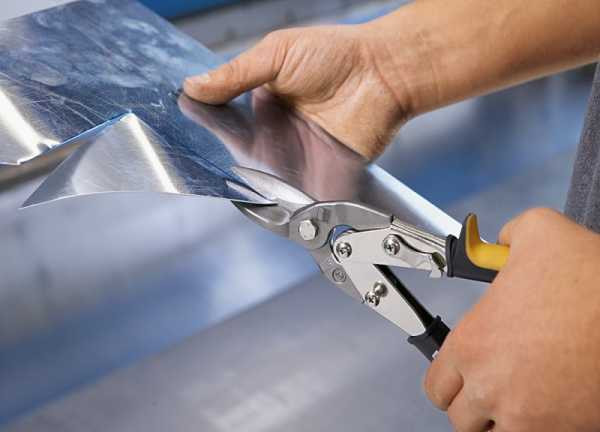

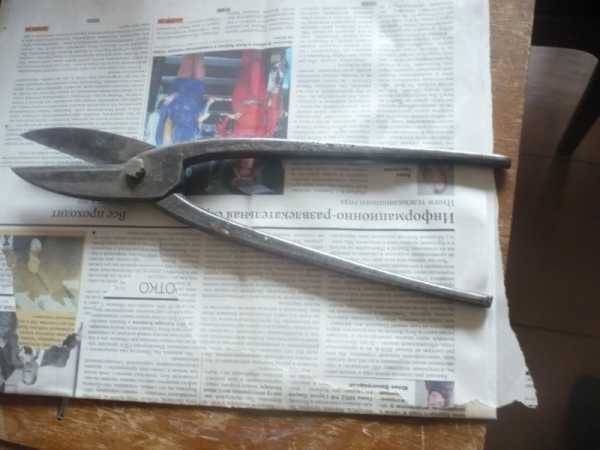

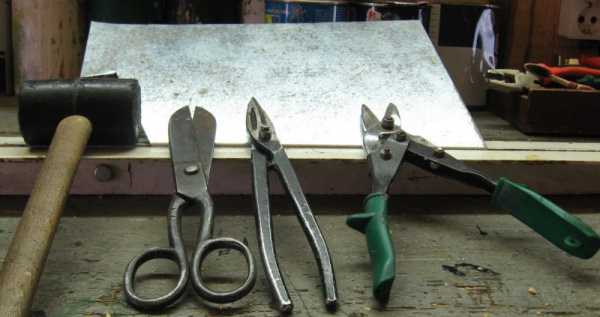

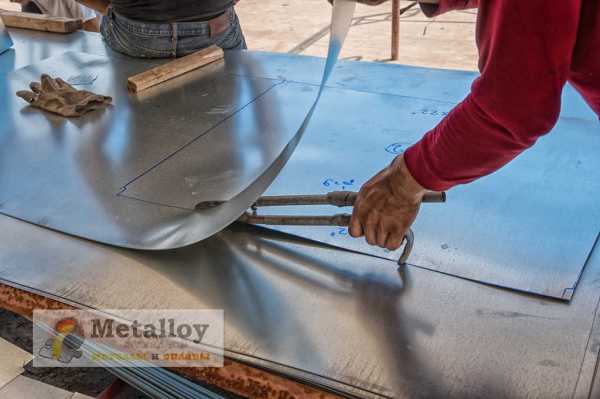

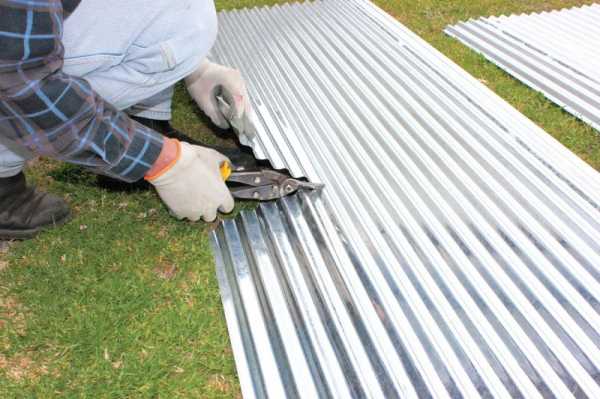

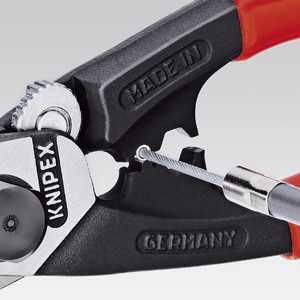

Когда дело касается небольших объемов работ, гораздо экономнее приобрести ручные ножницы по металлу. При покупке обратите внимание на их тип – существуют обычные и рычажные модели. Обычный тип характерен простотой конструкции – ручка и режущая часть выполнены из одного целого элемента. При работе такими инструментами эффективность реза зависит напрямую от прилагаемого усилия и длины рукояти.

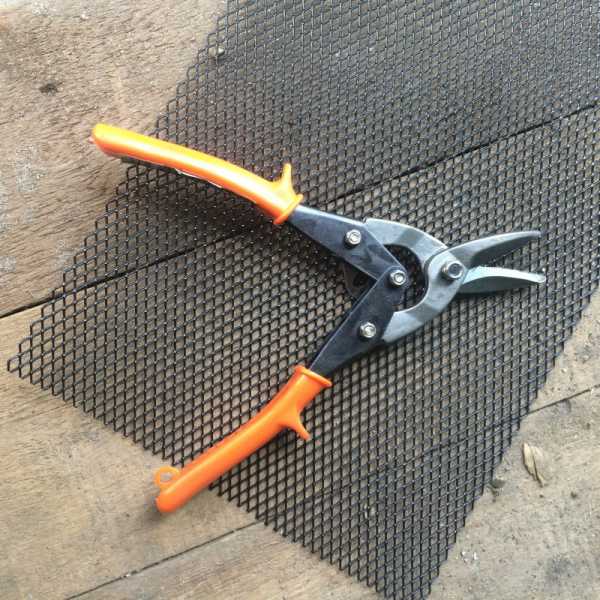

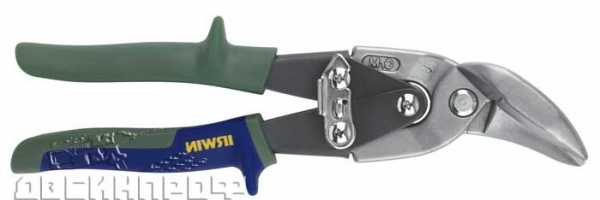

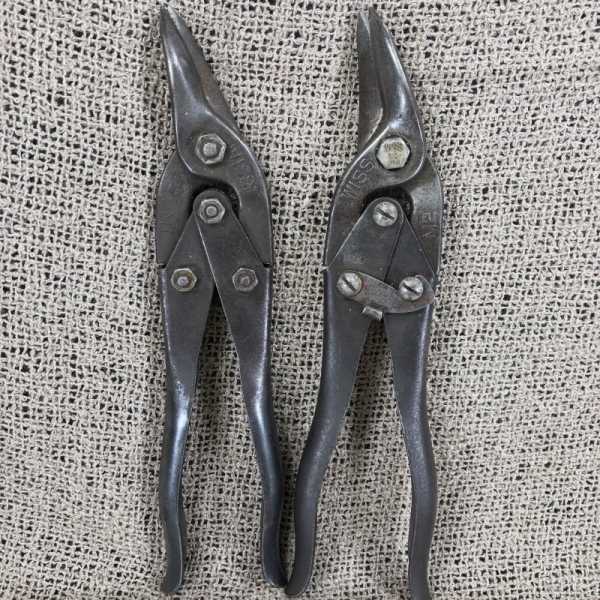

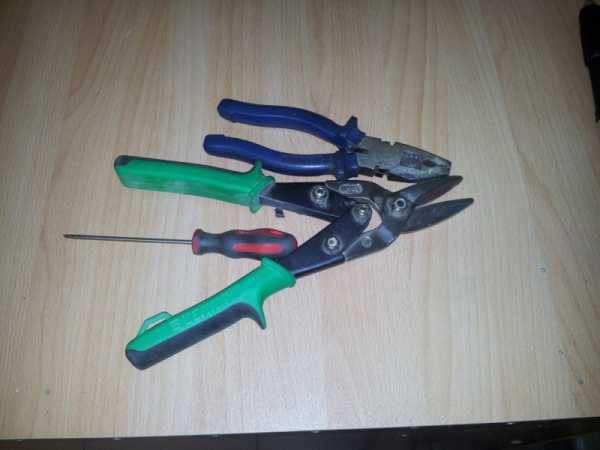

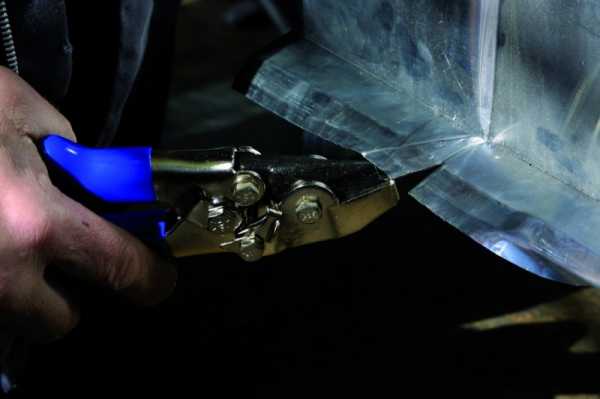

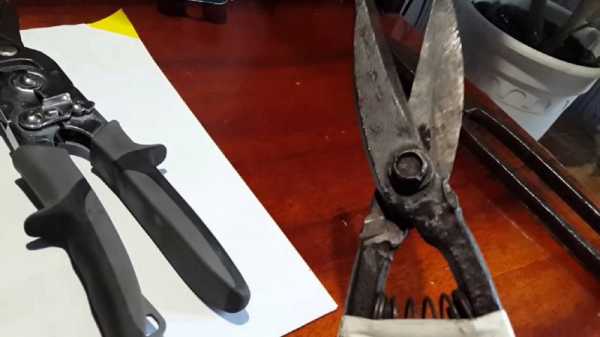

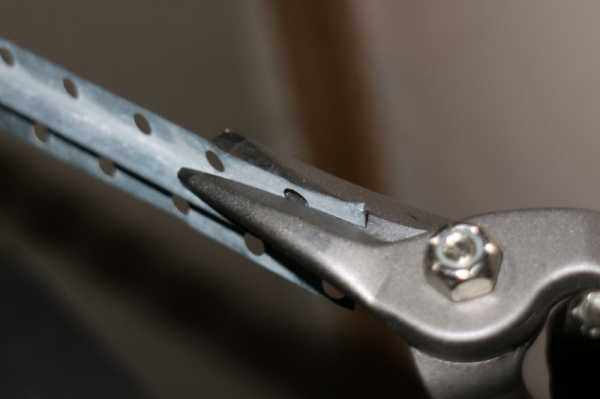

Рычажные ножницы имеют более сложную конструкцию: элементы режущей части соединены с ручками шарнирами, которые позволяют нарастить давление дополнительным рычажным передаточным усилием. В итоге в работе нужно приложить гораздо меньше сил, по сравнению с обычными ножницами.

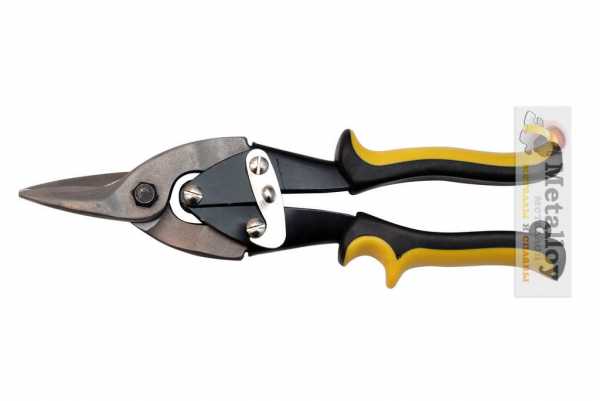

Оба типа создаются как для прямого реза, так и для проходного. Инструмент для прямого реза отличается длинными лезвиями, с помощью которых можно одним движением разрезать металл по всей длине листа. Существуют универсальные ножницы, которые используют как для проходной резки, так и для прямой, и для выреза контуров. А для особо тонких работ существуют фигурные ножницы по металлу, которые имеют особую форму лезвий для вырезания сложных кривых и небольших радиусов.

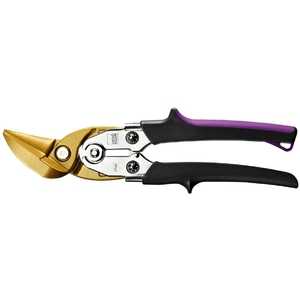

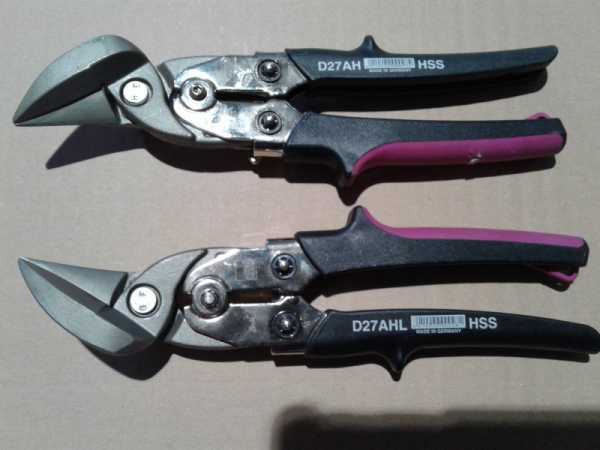

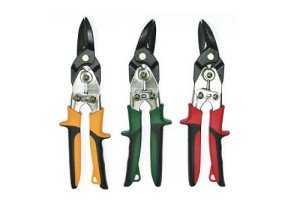

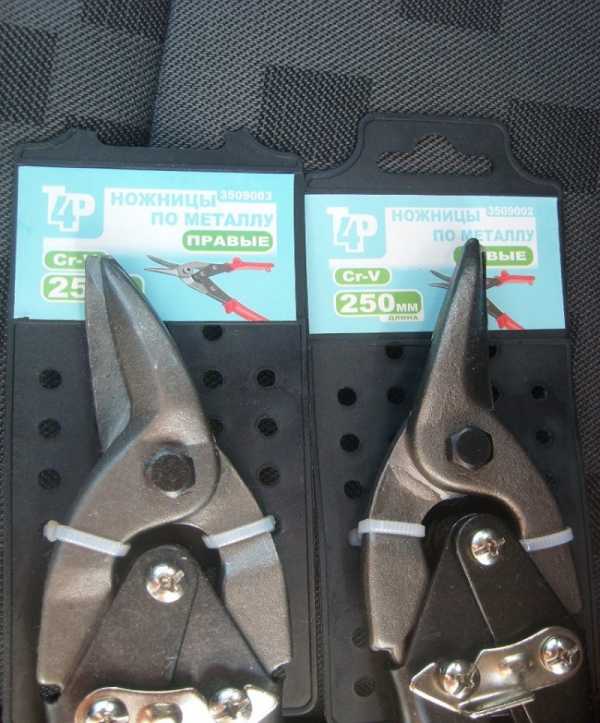

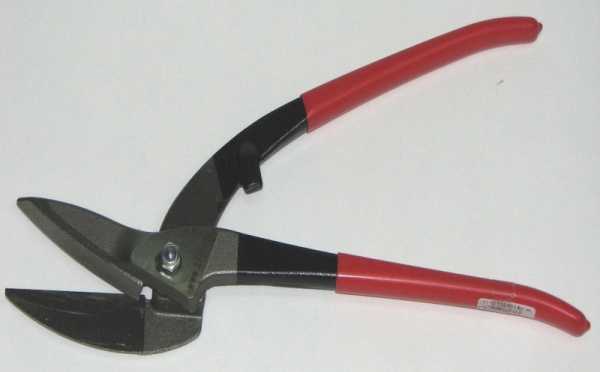

Производители учитывают и тот факт, что все люди делятся на правшей и левшей, поэтому одинаковые ножницы для всех не подойдут. Обычные ножницы по расположению режущей кромки делят на левые и правые, соответственно, левшам удобнее работать с левыми. Однако в случае с ножницами по металлу все наоборот! Правши приобретают себе левые варианты, а левши – правые. Этот нюанс обусловлен тем, что при резке мастеру нужно видеть разметочную линию, а при стандартном соотношении «правши – правые ножницы, левши – левые» линию как раз и не видно!

Впрочем, у человека, который профессионально занимается резкой металла, найдутся и первые, и вторые. Необходимость в этом возникает потому, что правыми ножницами удобнее резать правые радиусы, когда дуга реза проходит слева направо – так уж у них заточена режущая часть. С левыми та же ситуация – они идеально подходят для левых радиусов. Однако с электрическими ножницами все проще – у этой формы эволюции строительных ножниц совершенно иной принцип работы!

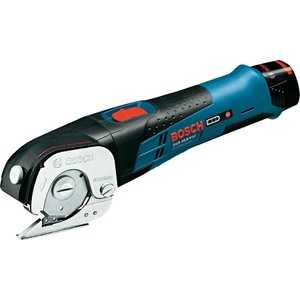

Электрические ножницы – принцип устройства

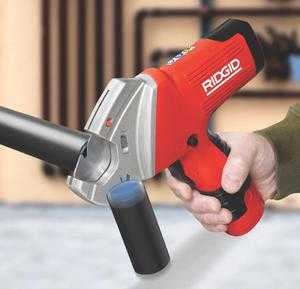

При работе электроножницами всю нагрузку по резке берет на себя электродвигатель. Инструмент отличается высокой точностью реза, выполнением криволинейных разрезов без перекоса профиля или жести. Как и большинство изобретений, электронные ножницы питаются как от сети, так и от аккумулятора. Аккумуляторные инструменты быстро нашли своего клиента – они мобильны, с ними можно работать в узких местах или местах, отдаленных от источника питания, например, на крышах зданий. Сетевые же инструменты гораздо удобнее и выгоднее использовать при стационарных работах, например, в цеху.

Как правило, электроножницы довольно устойчивы к износу, поскольку корпус изготавливается в большинстве случаев из металла, а режущую часть при поломке можно легко заменить. Как и многие электроинструменты, такие ножницы снабжены блокировкой запуска при непредвиденном включении. Строительные ножницы по типу конструкции и способу резания делят на ножевые и высечные. Принцип работы ножевых вариантов во многом похож на работу ручных – резка происходит за счет взаимодействия подвижной и неподвижной частей. Таким инструментом можно резать листовой металл толщиной до 3-х мм.

Самый главный недостаток такого типа инструмента – это необходимость производить резку только с края листа. Если же нужно работать, начиная с внутренней точки листа, наиболее удобным вариантом будет резка высечными ножницами. Их конструкция обладает металлическим рабочим элементом, похожим на зубило, которое прорубает металл. В любом случае, чтобы начать резку с внутренней точки листа, нужно просверлить дрелью небольшое отверстие.

Чем-то принцип работы высечных ножниц похож на действие дырокола, поскольку при резке остается небольшой паз, равный диаметру «зубила», или как его правильно называют – пуансона. Само собой, для такого инструмента совершенно не имеет значения, какие фигуры ему предстоит вырезать из металла. Высечной инструмент можно использовать даже при работе со сталью!

Что умеют делать ножницы – функциональные различия

Более подробная классификация зависит от функциональных возможностей инструмента. Так, листовые электроножницы предназначены для прямого и криволинейного реза в листовом материале. Нижний нож закреплен на корпусе, тогда как верхний движется вверх-вниз. За счет крепления ножей винтами их можно легко заменить на новые либо заточить. При резании не возникает стружка, края металла остаются ровными и не требуют какой-либо обработки.

Шлицевые ножницы отличаются тем, что работать ими можно в любом положении листового материала, что крайне выгодно, когда нужно работать с уже готовыми конструкциями, например, с воздуховодами либо смонтированными профилями. Однако, в отличие от листовых ножниц, которые способны резать материал толщиной до 4,5 мм, шлицевые способны осилить лишь 1,6 мм. В шлицевых инструментах под каждый тип работ (прямой или криволинейный рез, резка мягкого или твердого металлов) подбирается своя пара ножей.

Вырубные (высечные) ножницы способны работать с листовым металлом любой формы, будь то гофрированный или волнистый материал, и даже обрезать трубу или профиль. Разрез может быть как прямой, так и криволинейный, под углом и в труднодоступных местах. Толщина материала – максимум 3,5 мм. Металл вырубается движущимся пуансоном, в процессе образуется стружка.

Максимальную толщину реза обычно указывают для стали с прочностью 400 Н/мм², если же вы работаете с менее прочными материалами, толщина может быть увеличена, например, лист алюминия может быть толще максимально допустимого значения примерно в 1,4 раза.

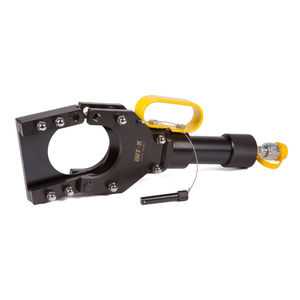

Специально для резки арматурных прутьев существуют арматурные ножницы. Принцип их работы незамысловат – прут устанавливают между двух ножей, которые под силой гидравлической системы сжимаются до получения результата. При выборе следует учитывать не только специфику использования инструмента, но и общие характеристики, и их значение. Например, мощность инструмента не всегда говорит о его способности резать толстый металл – речь может идти о скорости работы.

Рекомендации по применению – что нужно знать?

Для начала обязательно изучите инструкцию, все виды ножниц имеют свои нюансы устройства. Обязательно проверьте остроту режущего элемента, ровность режущей кромки. Заточка ножниц в этом случае – достаточно редкое занятие, поскольку проще купить комплект сменных ножей, чем рисковать материалом и самим инструментом. Заход ножей с помощью регулировочных винтов обычно выставляется на 4 мм, поскольку очень большой заход может тормозить резку металла по кривой.

В ножевых электроинструментах регулируется и зазор между режущими ножами – чем больше толщина металла, тем больше зазор. Однако на тонких металлах большой зазор приведет к заклиниванию и сминанию материала. Материал должен быть чистым, а линию реза рекомендуется еще и смазать маслом, что способствует меньшему изнашиванию режущих кромок и самого двигателя.

remoskop.ru

Рычажные ножницы – чтобы резать металл, как бумагу! + видео

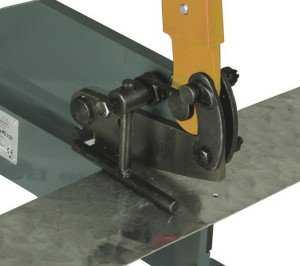

Рычажные ножницы по металлу служат подручным инструментом при раскраивании огромных листов металла или нарезании проволоки. В чем же необычность таких ножниц для нас, и где мы можем их применить?

Назначение и устройство ножниц на рычажном механизме

Во время производственного процесса постоянно возникает необходимость в делении целых частей материалов на более мелкие фрагменты. Чтобы облегчить работу, существует масса приспособлений и инструментов. Многие из приборов, будучи изначально изобретенными для мануфактурных целей, прочно вошли в наш повседневный быт: электрический фен (уменьшенный вариант сушки для форм), ножницы, микроволновая печь.

Большинство промышленных инструментов так и остаются в рамках производственного процесса, не проникая в наши дома. К типично профессиональному виду приспособлений относятся и ножницы по металлу настольные рычажные. Это механический инструмент для разрезания металлических листов, жести, а также стальных прутков и проволоки из прочих видов металла. Также производят ручные ножницы по металлу (которые держат в руке при резке) и электрические. Рассмотрим подробно один из типов – ножницы на рычажном механизме.

Устройство рычажных ножниц довольно замысловатое. Как было упомянуто выше, этот механический инструмент и работает по принципу рычага. Процесс разрезания происходит с помощью двух ножей длиной около ста миллиметров. Один нож – неподвижен, он прикреплен к опоре, она называется станина и принимает на себя всё давление, возникающее при работе. В большинстве инструментов по станине перемещаются подвижные части, в данном инструменте принцип такой же. В неподвижной части имеется паз, по которому передвигается крейцкопф (или ползун). Это такая деталь, которая совершает движения туда-обратно, как шарнир.

Другое полотнище свободно двигается на кулисе, которая подаётся крейцкопфом. Эксцентриситет (число, показывающее отклонение конического сечения от окружности) ползуна составляет от 16 до 32 миллиметров, причем 32 миллиметра – это максимальный рабочий ход крейцкопфа. На конце подвижного полотнища имеется ручка длиной 500 миллиметров. Использование этой ручки позволяет умножить прикладываемое усилие во много раз (более чем в 20), что облегчает резку металлического листа. Это объясняется тем, что передаточное усилие увеличивает давление на ножи, поэтому такими ножницами резать намного легче.

Рычажные ножницы – характеристики и виды инструмента

Теперь обсудим общие технические характеристики! Габаритные размеры данного инструмента стандартно составляют 560х175х460 миллиметров (длина, ширина, высота). Вес, в среднем – 30 килограммов. Ножи изготовлены из высококачественной инструментальной стали, марки У8-У10 или Р9, Р18. Максимальная толщина стального листа, который рекомендуется к обработке, составляет 5 миллиметров, а вот сечение стального профиля – 70х6 миллиметров (максимум). Выше, в описании, подчеркивалось, что ножницы на рычажном механизме годятся также и для резки прутков. Наибольший диаметр прутка из стали – 13 миллиметров, ширина – 300 миллиметров.

Этот вид инструмента может выполнять два вида резки металла: прямую и проходную, но оба вида – только по прямой линии. Резка с изгибами на этом инструменте невозможна. Прямая резка – это рассечение материала одним движением. А проходная – это отделение одной части от другой секционно, в несколько движений ножей, по принципу классических ножниц. По такому признаку, то есть согласно длине лезвий, инструменты тоже отличаются: с длинными лезвиями – для прямого реза, а с короткими – для проходного. Существует также и комбинированный тип ножниц – для прямой, проходной и контурной резки (вырезание контуров).

Таким образом, типов рычажных ножниц существует три: прямые, проходные, комбинированные.

Надо учитывать, что резка металла рычажными ножницами хороша либо для больших объемов материала, либо для разрезания с целью раскройки металла. Для более филигранных работ, с вырезанием фигурных контуров (мелких), ажурных краёв и прочего декорирования – лучше воспользоваться ручными ножницами по металлу. Работать ими, конечно, по сравнению с рычажным типом инструмента, тяжелее физически, затрачиваемые усилия намного выше, однако для фигурного выкраивания рычажные модели не подходят.

Далее рассмотрим типы ножниц по возможности перемещения. Выпускаются ножницы портативного и стационарного типа. В обоих случаях инструмент должен быть надежно закреплен на рабочей поверхности. Это обязательное условие техники безопасности, и, кроме того, предотвращает искривление реза. Для закрепления переносной модели можно использовать струбцины – специальные зажимы, которыми прикручивают что-либо к верстаку либо скрепляют материалы между собой. Струбцина имеет винт, который, вращаясь, придвигает зажим к пластине, прочно затягивая материал между ними. В случае, когда рычажный инструмент планируется установить для постоянного пользования, нужно прикрепить ножки к рабочей поверхности стола болтами. Для болтов в лапках ножниц есть специальные отверстия, лучше использовать болты М10.

Рекомендации по работе с рычажными ножницами

В случаях, когда толщина обрабатываемого металла свыше 0,5 миллиметров, пользоваться ручными ножницами по металлу невозможно, необходимо прибегнуть к помощи более мощного инструмента – рычажных ножниц. Некоторые мастера называют их «силовыми» ножницами, и, как понятно из этого названия, они «сильнее» обычных. Работать нужно в специальных защитных перчатках, потому что можно порезать руки острыми краями листа.

Убедитесь, что ножницы крепко прикручены к рабочей поверхности. Металлический лист нужно расположить перпендикулярно ножам, держать полотно нужно ведущей рукой, у правшей – правой, у левшей, как известно – левой. О толщине полотна уже было сказано, однако, напомним, что максимальный размер стали листовой – 4 миллиметра, цветных металлов (латунь, алюминий) – до 6 миллиметров. Чтобы осуществить операцию успешно, следует установить лист под подвижный нож и плавно, без рывка, опустить рукоять вниз.

Работа по резке металла требует неукоснительного соблюдения техники безопасности, даже для опытных слесарей. Чаще всего, наблюдаются случаи порезов рук об острые края металлического листа, поэтому нужно одевать защитные перчатки (повторим для надежности это правило). Также распространены падения материала на ноги, что влечет за собой повреждения стоп и голеней. Особенно опасно падение листа ребром, а не плашмя, в этом случае возможно отсечение части конечности.

Инструмент должен быть правильно укреплен, то есть быть прочно прикручен к столу, а рабочий стол – не шататься. Необходимо поддерживать ножницы в чистоте и следить за их исправным состоянием. Работа на неисправном либо аварийном инструменте категорически запрещается по понятным причинам. В работе нужно соблюдать осторожность, сообщать о неисправностях и поломках инструмента, не пытаться их исправить самостоятельно. Нужно сообщить об инциденте слесарю по ремонту и наладке этого вида оборудования.

Работа на металлорежущем оборудовании опасна, с одной стороны, тем, что лезвия ножниц могут поранить руки рабочему, с другой стороны, работа с листовым металлом требует повышенного внимания и ответственности, так как заключает в себе дополнительную опасность порезов рук, ног и туловища. Одежда рабочего должна быть полуприлегающей и не иметь выпирающих и свисающих частей (длинных рукавов, косынок и прочего), чтобы исключить случаи зажимания частей одежды лезвиями инструмента.
