Как работает контактная точечная сварка (как варить), обозначение на чертеже по ГОСТ

Автор Сварщик На чтение 8 мин Просмотров 183 Опубликовано

Уже более 150 лет людям известен способ соединения металлов, называемый точечной сваркой. Этот способ позволил автоматизировать и сделать массовым производство автомобилей, сельскохозяйственной техники, самолетов и тысяч наименований бытовой продукции. Благодаря относительно простому принципу действия, точечная сварка приходит и в быт обычных мастеров-любителей, автослесарей, жестянщиков.

Содержание

  1. Принцип действия точечной сварки
  2. Устройство аппарата точечной сварки
  3. Где применяется
  4. Преимущества и недостатки
  5. Оборудование и материалы для точечной сварки
  6. Техника безопасности при точечной сварке
  7. Средства защиты
  8. Меры безопасности
  9. Технология и процесс точечной сварки
  10. Дефекты и причины их возникновения при точечной сварке
  11. Исправление дефектов сварки
  12. Обозначения точечной сварки на чертежах по ГОСТ
  13. Покупать или сделать своими руками?

Принцип действия точечной сварки

Технология контактной сварки работает довольно просто — детали плотно сжимаются и через кратчайшее расстояние подается мощный электрический импульс. Металл разогревается, в точке соприкосновения образуется расплавленное ядро. Так как детали сжаты, происходит диффузия металлов. Ток выключается, точка остывает, металл кристаллизуется. Сварная точка получается прочной, при попытке разорвать соединение лопается материал рядом с точкой. Принцип работы аппаратов сварки — генерирование этого импульса и плотное сжатие деталей.

Чтобы импульс тока хорошо разогрел металл, он должен быть с большой силой и низким напряжением. Промышленные аппараты имеют характеристики: напряжение на контактах всего 1 — 3 Вольта, способны давать силу тока в 10 — 15 килоАмпер.

Устройство аппарата точечной сварки

Любой аппарат точечной сварки состоит из двух блоков:

  • источник питания;
  • зажимные клещи.

Чтобы получить мощный разряд при небольшом напряжении, потребуется трансформатор индукционного типа. Соотношение первичной и вторичной обмоток позволяет получить электрический импульс, достаточный для расплавления металла.

Зажимные клещи состоят из двух медных или графитовых контактов, расположенных на разных рычагах, и прижимного механизма. Прижимы бывают с разным приводом:

  • Механические. Состоят из мощной пружины и рычага, сжатие металлов происходит за счет мускульной силы. Применяются в самодельных или бытовых аппаратах, не дают должного контроля за степенью сжатия, обладают малой производительностью.
  • Пневматические. Наиболее популярны для переносных ручных аппаратов, легко регулируются при помощи изменения давления в воздушной магистрали. Недостаток — сравнительно медленные, не дают возможности изменения давления в процессе сваривания.
  • Гидравлические. Не так популярны, гидравлический привод также медленный, но обладает большей широтой настроек, благодаря применению перепускных регулируемых клапанов.
  • Электромагнитные. Самые «молниеносные», применяются как на ручных аппаратах, так и на больших стационарных. Позволяют регулировать сжатие металлов в процессе сварки, что позволяет добиться провара и отсутствия «выплесков» металла.
Клещи для точечной контактной сварки

Усложнение конструкции возможно при использовании контуров жидкостного охлаждения на нагруженных аппаратах, применении различных систем управления током и прижимом, роботизации перемещения электродов.

Где применяется

Точечную сварку применяют для соединения различных конструкционных металлов и сплавов. Особенности технологии — экологичность, скорость, надежность, легкость автоматизации — позволяют широко применять ее в:

  • автомобилестроении для сборки кузовов;
  • ювелирном деле для соединения деталей;
  • микроэлектронике для спайки микросхем;
  • производстве сварных арматурных каркасов для монолитных плит;
  • производстве корпусов, деталей товаров народного потребления.

Преимущества и недостатки

Среди основных преимуществ точечной сварки особо выделяются:

  • прочность соединения;
  • технологичность;
  • экономичность;
  • возможность соединения как толстых, так и ультратонких деталей;
  • возможность автоматизации и роботизации сварочного процесса;
  • высокая культура производства и экологичность;
  • универсальность в материалах и возможность масштабирования.

Среди недостатков можно выделить:

  • сложность диагностики сварного соединения;
  • требования к чистоте металлов при сварке;
  • сложность настройки аппаратуры.

Оборудование и материалы для точечной сварки

Чтобы варить точками необходимы:

  • аппарат для точечной сварки;
  • свариваемые зачищенные детали;
  • для защиты деталей от коррозии можно применять токопроводящий грунт или мастику.

Техника безопасности при точечной сварке

Главное при использовании аппаратов точечной сварки — соблюдение правил электробезопасности. При эксплуатации техники не должно быть оголенных контактов, нарушений изоляции кабелей. Все контакты при подключении аппарата к сети должны соответствовать номинальным параметрам, обязательно применение дифавтоматов и заземления.

При удерживании металлов используйте диэлектрические перчатки, рукоять клещей должна быть надежно заизолирована.

Средства защиты

Стандартный набор сварщика вполне подойдет для работы с точечной сваркой. Плотная роба, хлопчатобумажные или спилковые перчатки, прозрачный щиток или очки, респиратор или вытяжка — вот весь набор средств защиты.

Меры безопасности

Всегда проверяйте оборудование перед началом работ! Детали корпуса должны быть надежно заземлены, ручки и держаки — заизолированы.

Обслуживание и перенастройка аппарата производится в выключенном состоянии.

Педаль или кнопка управления должна находиться в удобном месте.

Сварщик должен прочно держать заготовку или инструмент, твердо и устойчиво стоять.

Технология и процесс точечной сварки

В зависимости от толщины металлов, их вида, условий технология сварки может отличаться деталями. Но в целом порядок работ одинаков.

Точечная сварка в работе

Точечная варка происходит в несколько этапов:

  1. Подготовка поверхностей. Они должны быть очищены от непроводящих ток лакокрасочных материалов и окислов, а также без напряжения плотно присоединяться.
  2. Сжимание деталей. Для этого привод клещей прочно сжимает поверхности, они частично деформируются. Это нужно для возникновения участков проведения тока именно между контактами клещей.
  3. Нагрев деталей электрическим импульсом. Чем толще детали, тем дольше приходится держать нагрев. Импульс может быть как постоянный, так и с регулируемой силой тока, переменный.
  4. В автоматических станках есть этап ослабления давления на детали — это нужно для предотвращения выдавливания металла из расплавленного ядра. В ручных механических клещах этот этап пропускается.
  5. Ток выключается. На глаз момент выключения тока можно определить по нагреву области между электродами — как только металл начинает краснеть, ток отпускается.
  6. Прижим или проковка во время остывания металла. Нужны для формирования прочной кристаллической структуры сварной точки.
  7. Деталь готова.

В зависимости от вида металлов применяются различные настройки. Качество соединения зависит от технологии сварки, типа импульса, режимов сжатия деталей.

Дефекты и причины их возникновения при точечной сварке

Несмотря на технологичность, точечная сварка требует точных настроек и постоянного контроля за качеством на производстве. Среди дефектов можно выделить:

  • Прожог. Он выглядит как отверстие в обеих деталях, сплавленные края легко отрываются.При слишком высокой силе тока, большой длительности импульса или избыточной силе сжатия металл перегревается и стекает. Для снижения риска прожога стоит снизить силу тока или прижима.
  • Выплески. При сильном сжатии или долговременном слабом импульсе металл выходит из расплавленного ядра, на его месте образуется пустота. При работе выплески выглядят как искры, вылетающие из точек.
    До известного предела выплеск не вредит, так как компенсируется сжатием деталей, но точка будет менее надежной — толщина вокруг точки неизбежно уменьшается.
  • Непровар. Слабый импульс, недостаточная сила сжатия, ослабление клещей при сваривании приводят к непрогреву ядра. Такая точка будет «склеена», но при нагрузке оторвется. Непровар может возникнуть, если сварные точки расположены рядом — соседняя точка выступает шунтом, через который проходит часть электрической энергии. Соответственно, она не будет затрачена на расплав металла.
  • Уменьшение диаметра сварки. Если импульс будет коротким или детали не будут прилегать плотно, образуется недостаточная площадь расплава. В этом случае в одной точке может быть один или несколько микрорасплавов, которые в сумме значительно слабее монолитной точки.

Трещины и разрушение основного металла. Возникают в случае отсутствия сжатия, близости точки к краю нахлесточной полосы, грязном металле. Визуально при помощи увеличительного стекла этот дефект обнаружить легко.

Исправление дефектов сварки

Диагностика точечной сварки довольно сложная процедура. Привычные ультразвуковые методы исследования не дают точной картины, поэтому на производствах с автоматизацией проводят тесты с разрушением контрольных образцов.

Выявленные дефекты исправляются следующими методами:

  • повторным провариванием точкой;
  • высверливание и последующая сварка полуавтоматом;
  • наружные выплески поддаются зачистке;
  • проковка горячей точки;
  • установка сварной или вытяжной заклепки.

Обозначения точечной сварки на чертежах по ГОСТ

Порядок в производстве обеспечивается правильной технической документацией. Точечная сварка имеет свое обозначение на чертеже, которое дополняется специальным буквенным кодом. На лицевой плоскости обозначаются контуры свариваемой области, и крестами места точек. На боковом разрезе точка сварки выглядит как состыкованные заштрихованные плоскости.

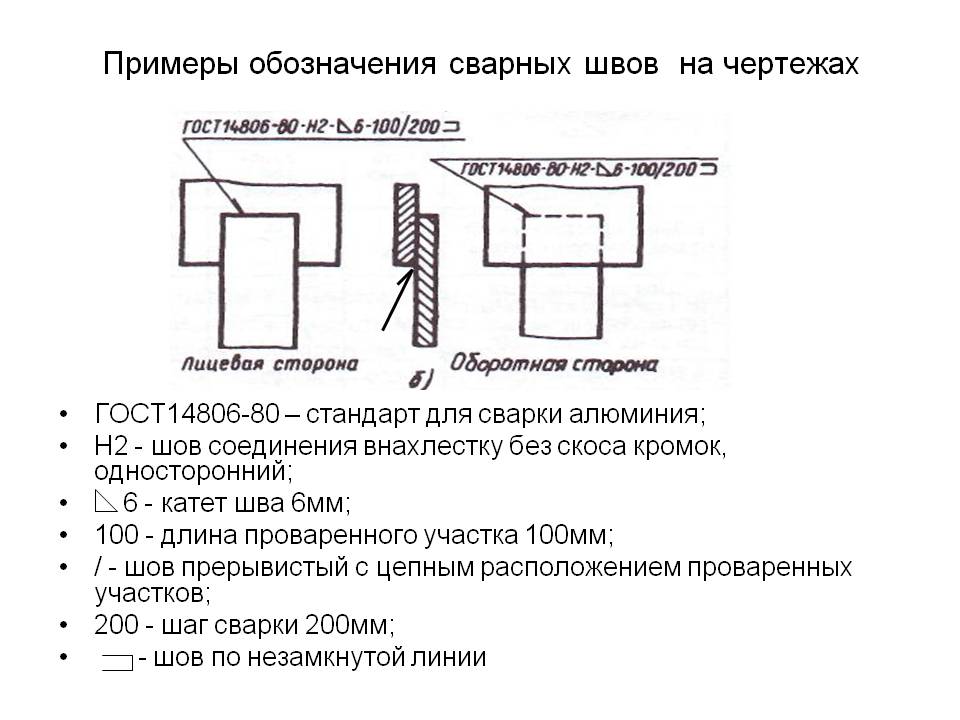

Обозначение точечной сварки на чертеже

Обозначение сварных точек производится на чертежах по ГОСТ 15878-79. Там же оговорены все условные обозначения и дополнительные данные.

Покупать или сделать своими руками?

Несмотря на распространенность технологии, стоимость профессионального оборудования довольно высока. Поэтому среди домашних мастеров ходят схемы самостоятельного изготовления устройства для точечной сварки из простейшего трансформатора и механических клещей. Сделать своими руками можно как мощный аппарат для соединения 4-5 мм металла, так и ювелирный прибор, способный помочь радиомеханику. Ручная работа в гараже не требует дорогого оборудования.

Самодельный аппарат точечной сварки

Такой аппарат вполне способен варить неответственные стыки. Если же от прочности сварки зависит жизнь человека (например, кузовной ремонт), лучше приобрести заводское устройство машинной точечной сварки с пневматическим приводом клещей и настраиваемым контроллером или применить другие виды сварки.

Качество изготовления заводских аппаратов выше, они рассчитаны под конкретные задачи, прочность соединений выше, присутствует техника безопасности. Эти аппараты позволяют варить много, и настроены на работу на производствах.

ГБПОУ “Чеченский государственный педагогический колледж” – Главная – г. Грозный

ГБПОУ “Чеченский государственный педагогический колледж” – Главная – г. Грозный – Висаитовский район

Государственное бюджетное профессиональное образовательное учреждение “Чеченский государственный педагогический колледж”

Версия для слабовидящих

Логин:Пароль:

Общая информация

Полное название образовательного учреждения: Государственное бюджетное профессиональное образовательное учреждение “Чеченский государственный педагогический колледж”

Почтовый адрес учреждения: 364006 Чеченская Республика г. Грозный, Висаитовский район, городок Маяковского 160

График работы: Понедельник-Пятница с 9:00 до 17:00, Суббота с 9:00 до 15:00

Справочный телефон: 88712296502

Адрес электронной почты: [email protected]

Обращение директора

Уважаемые абитуриенты и гости сайта!

     Приветствую Вас на сайте Чеченского государственного педагогического колледжа, где вы можете получить всю необходимую информацию о нашем учебном заведении!

     Выбор профессии – это непростая задача. Хорошее образование – устойчивый и долговечный фундамент, определяющий жизненный успех человека.  Мы хотим, чтобы Ваш профессиональный выбор стал осознанным и самостоятельным решением, а будущая профессия приносила радость и эмоциональное удовлетворение.

     Чеченский государственный педагогический колледж является современным образовательным учреждением, которое активно развивается и совершенствуется, обеспечивая своим выпускникам глубокие знания и отличную профессиональную подготовку. Огромное внимание администрацией и преподавателями колледжа уделяется развитию у студентов научного подхода к будущей профессии. Стимулируя интерес к образовательной и научно-исследовательской деятельности, к социальным проектам педагоги добиваются повышения уровня эрудированности, компетентности и коммуникативности студентов.

     Спортивная жизнь студентов  многообразна: интересные занятия, активное участие в спартакиадах, соревнованиях, спортивно-оздоровительных мероприятиях.

     Оснащенность колледжа современной материально-технической базой: оборудованные  кабинеты и лаборатории, прекрасная библиотека, читальный зал, актовый и спортивный залы – делают образовательный процесс максимально эффективным.

     Созданы все условия и для учебы, и для интересной, насыщенной творчеством, повседневной студенческой жизни.

     Наши студенты – энергичные и целеустремленные люди, которые ежегодно доказывают, что огромная работа, которая лежит на наших плечах, не напрасна.   Колледж является вторым домом для меня и моих коллег, и наша команда делает все возможное, чтобы этот дом стал уютным и гостеприимным и для Вас.

    Впереди увлекательный и, вместе с тем, нелегкий путь к получению престижного профессионального образования. Планируйте свое будущее вместе с нами! Желаю Вам успеха!

С уважением, Айдамиров Саид Увайсович,

          директор ГБПОУ “Чеченский государственный

           педагогический колледж”


Также посмотрите наш Публичный доклад

И не пропустите наши

Сведения об организации

  • Наши
  • Министерства Образования
  • Новости других школ

15.04.2023

15 апреля 2023 г. на площадке ФГБОУ ВО «Грозненский государственный нефтяной технический университет им. М. Д. Миллионщикова» был дан старт региональному этапу Всероссийской ярмарки вакансий «Работа России. Время возможностей». Свои вакансии …

05.04.2023

     В рамках исполнения перечня поручений по итогам совещания Главы Чеченской Республики Кадырова Р.А. от 13 сентября 2022 года № 01-19 пп. в ГБПОУ «Чеченский государственный педагогический колледж» практикуется работа по наставничеству над детьми …

04.04.2023

         Продолжаются мероприятия в рамках Года педагога и наставника «Поделись своим опытом». Открытый урок английского языка на тему «Общественная жизнь студента» провела педагог-наставник Э.Р. Мумаева. Целью данного урока было овладение знаниями …

04.04.2023

         В Чеченском государственном педагогическом колледже продолжается внутриколледжный этап Республиканского конкурса “Мастер года”. 4 апреля преподаватель истории Великанова Е.В. провела открытый урок на тему “Борьба Руси с немецкими и …

03.04.2023

       Во внеурочное время состоялась профориентационная встреча представителей ЧГУ им. А.А. Кадырова с учащимися Чеченского государственного педагогического колледжа. В целях оказания профессиональной поддержки в выборе будущей профессии отдел …

31.03.2023

        В рамках Года педагога и наставника молодые преподаватели также проводят открытые уроки, в подготовке которых весомую помощь оказывают наставники. 31 марта преподаватель информатики и информационных технологий Р.А-К. Дацуев провел открытый …

29.04.2023

В нашем колледже прошел конкурс-викторина и онлайн-тестирование на знание родного языка приуроченный Дню Чеченского языка. В конкурсе приняли участие более пятисот обучающихся и сотрудников колледжа.

29.04.2023

Общероссийское общественное движение «НАРОДНЫЙ ФРОНТ «ЗА РОССИЮ» осуществляет комплексный мониторинг в сфере среднего профессионального образования в формате онлайн-опроса (далее – Опрос).Анкетирование проводится среди руководителей и педагогов …

29.04.2023

Накануне, в библиотеке Чеченского государственного колледжа прошло совместное мероприятие библиотекарей и педагогов, приуроченное Дню чеченского языка.

28.04.2023

Опрос для руководителей, педагогов и обучающихся образовательных организаций СПО:Ссылка на опрос

28.04.2023

Фонд развития интернет-инициатив (ФРИИ) и Министерство цифрового развития, связи и массовых коммуникаций Российской Федерации приглашают российские ИТ-компании принять участие в 8 конкурсном отборе на участие в акселераторе Спринт. Это бесплатная …

28.04.2023

Оханан беттан ткъе барх1алг1ачу дийнахь Нохчийн пачхьалкхан колледжехь   Берсанов Хожа-Ахьмад дагалоцуш, сий-лерам барца, «Диканна ваьхнарг-диканца вуьйцу» ц1е йолу цхьаьнакхетар д1адаьхьира.

Продолжение…

Символы сварки — типы, примеры схем, бесплатные схемы в формате PDF

Общие символы сварки

В таблице представлены некоторые из наиболее часто используемых символов сварки.
  • Угловой шов – Наиболее часто используемый шов.
  • Канавка – вторая по частоте использования. Обычно это включает в себя подготовку кромок для формирования одной из форм сварного шва с разделкой кромок, таких как V, скос, U, J, развальцовка V, развальцовка скоса, или вообще без подготовки с квадратными кромками для формирования квадратной канавки.
  • Заглушка/паз — это сварные швы, используемые для формирования соединений внахлест с использованием отверстий, в которые наплавляются сварные швы.
  • Фланцевые или кромочные швы .
  • Сварные швы –  Выполняются с использованием высокой тепловложения и имеют линейную форму.
  • Точечная сварка – Выполняется аналогично шву, за исключением того, что эти сварные швы выполняются в единственном месте.
Это некоторые из дополнительных символов сварки. В статье ниже рассматриваются и другие, и более подробно.
  • Back/Back — Используются одинаковые символы, но разные. Подварочный шов наплавляется перед фактическим сварным швом в канавке. Что-то вроде предварительной сварки. Задний сварной шов с другой стороны идет после фактического сварного шва. Что-то вроде того, чтобы дать сварке хорошую обратную связь.
  • Проплавление — указывает на необходимость усиления корня сварного шва.
  • Наплавка — определяет сварные швы, которые выполняются по всей поверхности детали.
  • Опорный стержень — обозначает опорный стержень, который будет использоваться на обратной стороне сварного шва. Если в нем есть R, его следует удалить после сварки.
  • Прокладка – Этот символ указывает на тип и размер прокладки, которая вставляется между свариваемыми деталями.
  • Сварка по всему периметру – Сигнализирует о том, что сварка должна выполняться по всей окружности.
  • Символ флага – сварка на месте/изготовление на месте.
  • Контур – Эти символы обозначают окончательный контур конечного продукта сварки.

Выучить все символы сварки может быть сложно, так как их много. Тем не менее, вы должны знать, как читать схему сварки, так как это гораздо важнее, чем пытаться запомнить их все наизусть. Наиболее важные символы, которые вы должны запомнить, — это символ углового сварного шва и символ сварного шва с разделкой кромок.

Скорее всего, вы встретите сварные швы на инженерных и производственных чертежах. Это набор символов, которые описывают сварной шов, размер сварного шва, а также дают информацию о обработке и отделке. Соединение является основой для обозначения сварки.

Полный набор символов сварки опубликован Американским национальным институтом стандартов (ANSI) и Американским обществом сварщиков (AWS).

Элементарные символы

Элементарные символы обычно добавляются к опорной строке. Их назначение — указать тип сварного шва. Обычно вы можете найти их отмеченными в середине.

Эти символы объединены для передачи определенных конфигураций. Если символы недостаточно четкие, а это означает, что они не могут предоставить необходимую информацию, может быть рисунок поперечного сечения сварного шва с его размерами. Обозначения двусторонних стыковых швов наносят на противоположных сторонах друг друга.

Дополнительные символы

Дополнительные символы существуют в качестве дополнительной информации. Их цель — добавить информацию о чем-то вроде формы основного сварного шва и о том, как он должен быть выполнен.

Структура символа сварки

Символы сварки снабжены стрелкой, указывающей направление на чертеже, где должен быть выполнен сварной шов. Линия стрелки соединяется с линией выноски, которая пересекается с горизонтальной базовой линией.

Вы также можете найти хвост на противоположном конце опорной линии, которая затем разветвляется в двух разных направлениях. Хвост является необязательным элементом.

1. Стрелка

Стрелка является основным элементом обозначения сварки. Линия стрелки указывает на место, которое предполагается сварить. Стержень стрелы не должен изображаться на чертеже горизонтальной линией.

Так как символы сварки определяют соединение, на которое указывает стрелка, а также изменение направления и изменение геометрии конца соединения, можно добавить символ сварки с несколькими стрелками.

2. Контрольная линия

Опорные линии — это важные обозначения сварки, нарисованные в виде прямой горизонтальной линии поперек чертежа. Стрелка опорной линии также содержит дополнительные сведения о самой сварке. Он может содержать некоторую ценную информацию, такую ​​как конструкция стыка, схема сварки, размер сварного шва и т. д.

И верхняя, и нижняя контрольные линии имеют одинаковые элементы для обеих сторон. Основное отличие заключается в информации о том, где на самом деле нужно сваривать. Нижняя часть представляет собой узкую сторону, где стрелка указывает, какую сторону сваривать на основе предоставленных элементов. Элементы, приведенные в верхней части, описывают другую сторону сустава.

Эта информация очень полезна, когда каждая сторона имеет разные детали соединения. Кроме того, это помогает сократить использование слишком большого количества символов сварки в одном соединении.

3. Хвост

Хвост — это третья часть символа сварки. Он наносится в конце опорной линии напротив стрелки. Обычно он содержит информацию, для которой нет других положений. Хвост может предоставить информацию о процессе сварки, справочном документе и процессе проверки.

Однако хвоста быть не обязательно, это зависит от потребности в дополнительной информации. Если предварительная информация не имеет значения, хвост опускается.

Расположение элементов символа сварки

На приведенном выше рисунке показано, как может быть построен типичный символ сварки. Это может немного отличаться от региона к региону, но в большинстве случаев это делается именно так. Этот график является наиболее важным, когда вы читаете символы или запоминаете, что означает каждая из его частей. Со временем вы все это запомните, и это станет для вас второй натурой. Теперь давайте посмотрим, что означают все показанные выше элементы:

  • Дизайн канавки – Существует так много различных дизайнов канавок, которые вы можете использовать. Любой символ сварки не будет полным без специального символа, указывающего, какой метод соединения деталей следует использовать. Большую часть времени вы будете работать с каким-либо типом канавки или угловым сварным швом, но есть и другие символы, которые можно использовать и здесь, как вы скоро узнаете.
  • Размер сварного шва – Эти размеры очень важны, потому что они напрямую отвечают за способность соединения выдерживать необходимую нагрузку. S (размер) в основном используется для угловых швов и сварных швов с разделкой кромок, а также E (эффективный размер разделки или эффективное сечение). Размер представляет собой размер стороны сварного шва в угловых швах. Он также представляет глубину подготовки в разделочных швах. E используется для обозначения фактической глубины проплавления в сварных швах с разделкой кромок.
  • Длина и шаг сварного шва L и P – Эти числа не являются общими, но определенно бывают случаи, когда они необходимы. В некоторых угловых швах необходимо оставлять некоторые части несваренными, чтобы предотвратить деформацию и трещины. Вот почему число L указывает фактическую длину сварки, а число P — шаг или расстояние между сварными швами (от центра к центру). Это также используется для других типов сварных швов, таких как шпильки и пробочные швы, но немного по-другому. Все это будет показано на подробных примерах ниже.
  • Корневое отверстие R – Это довольно просто. Корневое отверстие представляет собой небольшой зазор между двумя отдельными металлами, которые вы свариваете вместе. Это делается в различных сварных швах и чаще всего в сварных швах с разделкой кромок. Корневое отверстие также может иметь подкладочный стержень, который необходимо удалить или сохранить после завершения сварки.
  • Угол скоса A – Информация об угле скоса говорит вам, какой угол должен быть между двумя скошенными деталями или между одной скошенной деталью и другой, имеющей прямую кромку. Или, другими словами, между сторонами V-образной канавки (двойной скос) или соединения с одинарным скосом. Это важный показатель, который должен быть выполнен в соответствии с требованиями инженера.
  • Контур (представлен над номером угла на приведенной выше схеме символов) – Эта информация представлена ​​в графической форме в виде прямой линии, выпуклой или вогнутой формы. Он представляет собой контур готовой сварной формы валика после процесса манипулирования, в результате которого получается желаемый контур. Часто две соединенные металлические детали должны быть частью более сложной конструкции, и сварной шов может быть проблемой. Вот почему необходимо произвести контур, которого требует символ. Это приводит нас далее к…
  • Финишная обработка F – Чтобы сделать желаемый контур, вам нужно знать, какой процесс использовать. Достижение желаемого контура часто достигается просто с помощью шлифовальной машины. Для этого есть символ, как вы узнаете позже в статье, но есть и другие способы получения контура, такие как строжка или механическая обработка и другие.

Цифры в обозначениях сварки

1. Пример скругления – длина сварного шва не определена

2. Пример скругления – длина сварного шва определена

3. Пример углового шва – определена длина сварного шва и расстояние между ними

4. Размер высоты/ширины углового шва не равен

5. Пример нумерации V-образных канавок

Числа представляют собой ценную часть символов сварных швов. Они предоставляют информацию о кератине, расположенную выше и ниже контрольной линии. Сварные швы, за исключением сварки пробкой и точечной сварки, имеют компонент длины. Это может относиться к длине всего сустава или определенной его части. А вот если относится ко всей длине сустава, то вообще не дается.

Ширину шва обычно можно найти слева от символа сварки, а длину — справа. Что касается сварных швов с разделкой кромок, помимо символа сварки, длины, шага и размера, может быть добавлена ​​информация о глубине проплавления, угле разделки, раскрытии корня и степени фаски на основном металле.

Ориентация сварного шва

Если вы видите, что тип сварного шва расположен ниже контрольной линии, это означает, что сварной шов должен быть на той же стороне соединения, что и сторона, указанная стрелкой. Но если она размещена выше линии, то предполагается, что она проходит с противоположной стороны сустава. Однако, если символ появляется как сверху, так и снизу, необходимо сваривать обе стороны соединения.

1. Обозначение сварного шва ниже контрольной линии

2. Обозначение сварного шва над контрольной линией

3. Над и под контрольной линией

Типы сварных швов и их символы обычно находится в центре опорной линии. Его также можно разместить выше или ниже линии, поскольку это зависит от того, на какой стороне сустава он находится.

Эти символы сварки обычно отображаются в виде поперечного сечения сварного шва.

Угловые сварные швы

Вы уже видели несколько примеров угловых сварных швов выше.

Угловой сварной шов используется для создания соединений внахлестку, угловых и тавровых соединений. Этот сварной шов имеет близкое к треугольному поперечное сечение, подобное тому, как выглядит его символ. Но имейте в виду, что его форма также может отклоняться от прямоугольного или равнобедренного треугольника.

При выполнении углового шва металл шва наплавляется в углу, образованном двумя соединяемыми элементами. Затем сварной шов проникает и сплавляется с элементами, образуя прочное соединение.

1. Т-образный угловой сварной шов Пример
2. Угловой сварной шов внахлестку Пример

Сварные швы с разделкой кромок

Сварка канавок является одним из наиболее распространенных сварных швов, с которыми вы столкнетесь в своей профессии сварщика. Его часто используют для сварки стыковых соединений, но на этом его применение не заканчивается. Эту конфигурацию соединения можно использовать с Т-образными соединениями, угловыми соединениями, соединениями, связывающими плоские и изогнутые элементы, и т.д. Знание того, как это сделать хорошо и как читать символы, имеет первостепенное значение для того, чтобы быть качественным сварщиком.

Существует множество способов выполнения этого сварного шва, и в основном они различаются по геометрии и подготовке кромок. Теперь давайте посмотрим на различные типы и их примеры!

Сварные швы с квадратными канавками

Сварные швы с прямоугольными канавками означают, что вы вообще не будете срезать кромки. Этот сварной шов выполняется путем плотного прилегания краев деталей или путем создания корневого отверстия (слегка разделяя их, как указано на символе).

1. Квадратная канавка без отверстия в основании Пример
2. Квадратная канавка с корневым отверстием Пример
Сварные швы с V-образной канавкой

Теперь ситуация немного усложняется. Края V-образного сварного шва должны быть скошены, чтобы сделать V-образное отверстие между деталями, где будет наплавляться сварной шов. Символ может содержать несколько переменных, таких как угол между деталями, раскрытие корня, проплавление и подготовка сварного шва и, конечно же, любую дополнительную информацию в конце.

1. Пример простой V-образной канавки
2. V-образная канавка с корневым отверстием Пример
3. Двойная V-образная канавка неравной глубины Пример
Сварные швы со скошенными канавками

Этот сварной шов выполняется путем снятия фаски с одной детали, оставляя кромку другой прямоугольной формы. Имейте в виду, что перпендикулярная линия символа фаски всегда остается на левой стороне символа независимо от ориентации сварного шва.

Мы можем иметь боковое значение или не иметь боковых предпочтений при сварке под углом.

Если определенная сторона предназначена для скоса, инженер укажет это в символе, разорвав линию стрелки и указав ее на деталь, с которой должен быть снят скос. Если сторона не имеет значения, выбор стороны скоса остается за сварщиком.

Подобно V-образной канавке, символ сварки может содержать такую ​​информацию, как угол раскрытия, глубина проплавления, подготовка и раскрытие корня.

1. Скошенная канавка с корневым отверстием, без значения стороны
2. Скошенная канавка с указанной стороной
Сварной шов с U-образной канавкой

Этот сварной шов менее распространен, чем два приведенных выше, но вы должны знать, как читать его символ. Он похож на сварной шов с V-образной канавкой, но, в отличие от V-образной канавки, детали с U-образной канавкой должны быть обработаны вогнутой поверхностью. Символ сварки может иметь все элементы символа V-образной канавки.

1. Простой сварной шов с U-образным пазом Пример
Сварной шов с J-образным пазом

Сварной шов с J-образным пазом относится к сварному шву со скосом так же, как U-образный паз к сварному шву с V-образным пазом. Он очень похож на косой шов. Обрабатывается только одна сторона, а другая остается квадратной. Обработанная сторона имеет вогнутую форму, отсюда и название J.

Так же, как и при сварке со скосом, перпендикулярная линия рисуется с левой стороны, а линия стрелки прерывается, если необходимо указать сторону обработки.

1. Простой сварной шов с J-образной канавкой, сторона не указана
2. Пример J-образной канавки. «Глубина подготовки» зависит от металла, потому что эта глубина образуется за счет наложения одной детали на другую. Затем размер зависит от их размеров. Однако фактическая глубина проникновения имеет здесь наибольшее значение и, как обычно, приводится в скобках.

Сварные швы с развальцовкой и фаской

Этот сварной шов чаще всего используется при соединении закругленной детали с плоской. Как и в случае раструба V выше, глубина канавки образована двумя поверхностями, при этом глубина проникновения является наиболее важным показателем.

Обозначения сварных швов с заглушками и прорезями

Сварные швы с заглушками и прорезями используются для соединения деталей, которые перекрывают друг друга. Одна из этих частей будет иметь отверстия (пробочные сварные швы имеют круглые отверстия, а щелевые сварные швы имеют удлиненные отверстия). В процессе сварки отверстия заполняются наплавленным металлом, который проникает в две детали и сплавляет их, образуя прочное соединение.

1. Пример условного обозначения сварных швов
2. Пример условного обозначения сварных швов

Наплавочные сварные швы

Наплавочные сварные швы используются, когда необходимо наложить сварные швы на всю поверхность свариваемой детали (или ее части). Обычно используется для усиления детали или ремонта изношенных элементов. Он может быть выполнен с использованием однопроходных или многопроходных сварных швов.

Точечная сварка

Точечная сварка — это просто сварка, наносимая на поверхность одного соединения, которая вплавляется в поверхность обшивки, образуя металл из-за высокого тепловложения. Символ представляет собой простой круг, который может располагаться в центре опорной линии или располагаться над или под ней.

1. Пример простой точечной сварки
2. Точечная сварка, не имеющая бокового значения, выполненная с использованием аппарата для точечной контактной сварки

Шовная сварка

Шовная сварка очень похожа на точечную сварку с одним существенным отличием. Он не сосредоточен в одном месте, а имеет линейную форму.

Сварной шов выступает через верхнюю поверхность и, как и в случае точечной сварки, вплавляется в материал шва под ним, образуя прочное соединение с использованием высокой тепловложения. Кроме того, как и в случае с угловым швом, в некоторых случаях для него могут быть заданы длина шва и расстояние между швами.

Приварные шпильки

Приварные шпильки обычно выполняются с помощью аппарата для приварки шпилек, который является ручным или автономным устройством. Эти сварные швы обычно производятся во многих сварочных мастерских, поэтому вам следует ознакомиться с этим символом.

Краевые сварные швы

Краевые сварные швы чаще всего применяются для листового или калибровочного металла. Они могут использоваться как минимум на двух листах, сваренных по краю, или могут использоваться с несколькими листами металла. Для них определена глубина проплавления, а также длина сварного шва и расстояние между сварными швами.

1. Пример простого фланцевого сварного шва
2. Тройной сварной шов с заданной длиной и расстоянием между листами

Дополнительные символы

Дополнительные символы — это дополнительные символы, которые предоставляют дополнительную информацию о конечном продукте и добавляются к символу сварки сам.

Контур сварного шва

Контур сварного шва показывает, как должна выглядеть поверхность сварного шва в конечном итоге. В нем указано, должна ли она быть гладкой, вогнутой или выпуклой. На это указывает прямая, выпуклая или вогнутая линия вместе с символом, представляющим тип сварного шва, или углом разделки разделки на символе. См. приведенный ниже пример символа и еще один прикладной пример в следующем подзаголовке о символах отделки.

Символы чистовой обработки

Символы чистовой обработки поясняют, как получить желаемый контур сварного шва. Они указывают на конкретный процесс, который необходимо использовать. Это обозначено на символе сварки буквой, и каждая буква представляет собой процесс. Вы можете увидеть буквы и их значения здесь:

  • C = стружка
  • M = механическая обработка
  • G = шлифовка
  • H = ударная обработка
  • P = строгание
  • R = прокатка 9001 0
  • U = не указано
Некоторые символы отделки Примеры

Сварной шов по всему периметру

Круговой сварной шов означает, что угловой шов должен располагаться по всему стыку. Как следует из названия! Символ простой. Окружность размещается там, где пересекаются линия стрелки и опорная линия.

Флагшток

Если вы видите флагшток на символе сварки, знайте, что сварка должна производиться на месте, а не в сварочном цехе. В основном это означает «подпилить сварку — сделать на месте». Если на символе сварки нет флагштока, то его следует изготовить в мастерской.

1. Без флажка – Сделано в цехе
2. Пример обозначения сварных швов в пазах

Проплавление и подкладочный стержень

Проплавление и подкладочный стержень часто используются для обозначения сварных швов с разделкой кромок, и оба они обозначают полное соединение проплавление односторонним разделочным швом.

Проплавление

Что касается обозначения проплавления, корень должен быть усилен металлом сварного шва с обратной стороны сварного соединения. Если указана высота армирования, то следует убедиться, что она достигнута. Если он указан, он будет слева от символа проплавления, расположенного поперек контрольной линии от основного символа сварного шва. См. пример ниже.

Подкладочный стержень

Когда этот символ используется для полного провара шва, он располагается поперек контрольной линии от основного символа точно так же, как символ проплавления. Если буква «R» находится внутри символа опорного стержня, то стержень необходимо удалить после сварки. Если буквы нет, то полоса должна оставаться на месте.

Обозначение сварного шва на спине/подложке

Эти два одинаковых сварных шва используют один и тот же символ, но отличаются друг от друга. Подкладочный шов наплавляется перед основным швом в канавке. Что-то вроде предварительной сварки.

Задний шов на другой руке идет после фактического шва. Вы переворачиваете сваренную деталь и привариваете ее в канавке.

Пример подварного шва
Пример подварного шва

Плавающая вставка

Если вставка используется в сварном соединении, которое должно стать частью сварного шва, она обозначается символом сварки плавящейся вставки. Этот символ должен иметь заданную форму, размер и материал. Как и два вышеприведенных, этот символ также размещается на противоположной стороне от символа сварного шва с разделкой кромок.

Распорка

Распорки можно использовать при сварке с двойной разделкой. В случае этих сварных швов нижняя и верхняя часть подготавливаются в соответствии с указанными для них углом и глубиной подготовки, а прокладка добавляется в середину паза.

Этот символ разрывает опорную линию в виде прямоугольника, который находится между сварными швами с двойной разделкой. Если глубина проплавления больше, чем глубина подготовки, сварной шов должен проникать в прокладку, как показано в примере ниже. Спецификация прокладки должна быть указана в хвостовой части. Корневое отверстие представляет собой ширину самой распорки.

Многопроцессная операция

Если в производстве определенного сварного шва задействовано несколько этапов, может быть несколько опорных линий. Эти линии соединены одной стрелкой. Каждая строка представляет свою собственную операцию, и они выполняются в последовательности, которая начинается со строки, ближайшей к стрелке.

Дополнительная информация о хвосте

Во время сварки сварщику может понадобиться дополнительная информация об угловом шве или процессе сварки, который необходимо использовать для надлежащего завершения проекта. Эта информация предоставляется в виде хвоста в конце опорной строки. Тип информации, которую можно добавить в хвост, включает информацию о допуске, которая может варьироваться в зависимости от размера. Перед началом следует ознакомиться с таблицей символов сварки.

Полезная литература, которая поможет вам понять символы

Понимание символов сварки и терминов, таких как символы сварки разделкой кромок, может быть довольно сложным для новичка. К счастью, есть несколько очень полезных книг и таблиц, которые помогут вам понять все это.

AWS (Американское общество сварщиков) является лучшим источником подробной отраслевой литературы. Ниже представлены две их лучшие книги по сварке, когда речь заходит о символах и терминологии. Эти книги по возможности должны быть у каждого сварщика или хотя бы знать о них и их содержании. Изучение того, что в них представлено, значительно повлияет на ваши сварочные характеристики, причем в хорошем смысле.

1. Стандартные термины и определения в области сварки, включая термины для склеивания, пайки, пайки, термической резки и термического напыления

Эта книга очень полезна для понимания всех технических терминов, используемых в сварочной отрасли. его основная цель – помочь понять основной глоссарий и терминологию, используемые для установления лучшего общения.

Эта книга также включает нестандартные термины, которые используются в сварочной промышленности, и все термины расположены в алфавитном порядке.

В этой книге вы найдете много полезной информации. Он содержит схему метода соединения, основную схему процессов сварки и соединения, типы соединений, корни, канавки, схемы положения сварки, испытательные положения, типы валиков, пояснения к свариваемым частям и размерам, различные профили сварки, разрывы сварки, полярность тока, различные номенклатура сварки, различные типы трещин, типы пламени… Вы называете это, оно есть.

Я даже не могу обобщить все, что есть в книге. Вы обязательно должны подумать о том, чтобы получить его и прочитать. Вы вряд ли будете постоянно применять эту информацию, но наличие ее на полке для быстрого доступа имеет неоценимое значение в сварочном деле.

2. Стандартные символы для сварки, пайки и неразрушающего контроля

Это стандарт, который показывает определенные системы, которые позволяют понять требования к сварке, пайке и неразрушающему контролю.

Он также включает графические изображения включенных систем.

Это серьезная книга, посвященная только символам. Эта публикация создана, чтобы помочь в общении между проектными, производственными и инспекционными группами. Если все вовлеченные стороны знают объем символов, как того требует их должность, и символы хорошо обозначены, тогда производственный процесс должен протекать правильно.

Эта книга развивалась на протяжении многих лет с момента ее первого выпуска в 1958 году. В настоящее время она находится в седьмом издании, что говорит о том, сколько раз она пересматривалась и улучшалась. Вы вряд ли найдете более подробное руководство по стандартным символам. Настоятельно рекомендуемая книга.

3. Краткая таблица символов сварки

Если вы сомневаетесь в понимании сварного шва с разделкой кромок, сварки с V-образным разделкой, монтажной сварки или чего-либо еще, вы можете обратиться к таблице символов сварки, в которой представлены некоторые из часто используемых символов и Технические характеристики сварки в помощь.

Основные символы сварки

Итан Бэйл

Символы сварки и символы сварки являются средством связи между проектировщиком и сварщиком. Следовательно, должен быть набор правил относительно представления информации на сварочном чертеже, который должен передавать одну и ту же информацию независимо от того, кто ее читает. В этой статье обсуждаются различные аспекты, связанные с символами сварки и символами сварки.

Статья начинается с описания различий между символами сварки и символами сварки, а затем приводится краткое объяснение обоих.

Разница между символом сварки и символом сварки

Термины «символ сварки» и «символ сварки» не совпадают. Символ сварки представляет собой небольшую метку, указывающую на тип сварного шва, например шовный шов, сварной шов с разделкой кромок, угловой шов и т. д. Иногда этот символ может также указывать тип соединения, например соединение внахлестку, угловое соединение, тройниковое соединение, угловое соединение или соединение встык.

На следующем рисунке представлены различные широко используемые в промышленности обозначения сварных швов.

Символ сварки, с другой стороны, является более широким термином. Он содержит гораздо больше информации, чем только тип сварного шва или тип соединения. На рисунке ниже показан пример символа сварки.

Как мы видим, символ сварки может обозначать требуемый тип отделки сварного шва, его расположение, тип процесса, который будет использоваться для выполнения соединения, должен ли сварной шов выполняться в полевых условиях или должен ли шов выполняться по всему периметру , шаг прерывистых швов, длина стежкового шва, количество точечных швов или выступающих швов и так далее.

Однако символ сварки может не отображать всю эту информацию. Объем информации, отображаемой с помощью символа сварки, различается в зависимости от обстоятельств. Как правило, символ сварки изображает следующие восемь элементов: опорную линию, линию стрелки, основной символ сварки, размеры сварного шва, символ отделки, дополнительные символы, конец, спецификацию и процесс.

Расположение этих элементов на символе сварки имеет важное значение. Обычно используемые позиции для этих частей показаны на рисунке выше.

Основные обозначения сварки

Основные обозначения сварки, используемые при дуговой и газовой сварке, показаны на рис. 1 выше. На рисунке также указаны символы, используемые для процессов контактной сварки, таких как точечная сварка, шовная сварка и т. д.

Символы, показанные на рис. 1, не включают символы сварки для кузнечной сварки, индукционной сварки, проточной сварки и пайки. Когда требуется указать, что сварка должна быть выполнена одним из этих процессов, это делается путем упоминания ссылки на процесс в хвостовой части символа сварки, как показано на рисунке ниже.

Когда требуется указать, что сварной шов должен быть выполнен с использованием определенного сварочного процесса, это можно указать, указав аббревиатуру этого процесса в хвостовой части символа сварки, как показано на рисунке ниже.

Различные буквенные обозначения для различных процессов сварки приведены в таблице ниже. Использование этих буквенных обозначений избавляет от необходимости писать описание процесса сварки и экономит место. Обратите внимание, что в эту таблицу включено лишь несколько часто используемых процессов.

904 57
Процесс сварки Буквенное обозначение
Приварка шпилек SW
Приварка шпилек в среде защитного газа GSSW
Дуговая сварка под флюсом SAW
Газ дуговая сварка вольфрамовым электродом GTAW
дуговая сварка металлическим газом GMAW
дуговая сварка металлическим электродом в среде защитного газа SMAW
Углеродная дуговая сварка CAW
Дуговая сварка порошковой проволокой FCAW
Oxy сварка ацетиленом OAW

Если проектировщик не хочет настаивать на использовании конкретного процесса соединения, хвост не должен указываться, как показано на рисунке ниже.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
