Условные обозначения – Квазар

  1. Главная
  2. Справочник
  3. Классификация
  4. Условные обозначения

Справочник

Применение системы условных обозначений арматуры позволяет в краткой форме зафиксировать некоторые из основных технических параметров изделия. Применение системы индексов обеспечивает возможность правильного выбора арматуры, использование ее по назначению и повышать возможность контроля арматуры при монтаже. Наибольшее распространение получила система ЦКБА (Центральное конструкторское бюро арматуростроения), содержащий цифровой и буквенный код основных данных арматуры (таблица-фигура). По системе ЦКБА индекс изделия включает пять элементов, расположенных последовательно (при отсутствии привода индекс изделия состоит из четырех элементов).

Первые две цифры обозначают тип арматуры(таблица 1), буквы за ними – материал корпуса (таблица 2), одна или две цифры после букв – номер модели (конструктивные особенности изделия), при наличии трех цифр: первая из них обозначает вид привода (таблица 3), а две следующие – номер модели; последние буквы – материал уплотнительных поверхностей (таблица 4) или способ нанесения внутреннего покрытия корпуса (таблица 5).

В отдельных случаях после букв, обозначающих материал уплотнительных поверхностей, добавляют цифру, которая обозначает вариант исполнения данного изделия или изготовление его из другого материала. Изделие без вставных или наплавленных колец, то есть с уплотнительными поверхностями, выполненными непосредственно на корпусе или затворе, обозначается буквами «бк» (без колец).

Например, 15с922нж Клапан стальной запорный проходной фланцевый с электроприводом:

  • 15 по таблице 1 – клапан запорный
  • с по таблице 2 – из углеродистой стали
  • 9 по таблице 3 – с электроприводом
  • 22 – номер модели
  • нж по таблице 4 – уплотнительные поверхности, наплавленные коррозионностойкой сталью.

Для арматуры с электроприводами во взрывозащищенном исполнении в конце условного обозначения добавляют букву Б (например, 30ч906брБ), а в тропическом исполнении – букву Т (например, 30ч906брТ0.

Буквы Б и Т указывают при заказе.

Наряду с системой ЦКБА пользуются кодом, полученным путем сокращения названия изделия, например КТС – кран трехходовой стальной и т.д. Отдельные конструкции обозначаются только номером чертежа, по которому они изготавливаются. Иногда в обозначение вводится буква, указывающая завод-изготовитель арматуры.

Условное обозначение арматуры, предназначенной для нефтеперерабатывающей и нефтедобывающей промышленности, состоит из букв и цифр. Буквы обозначают тип арматуры, цифры за буквами – параметры изделия, например, ЗКЛ-200-16 – задвижка клиновая литая с условным проходом 200 мм, на условное давление 16 кгс/см2 или КП-160 – клапан питательный на условное давление 160 кгс/см2. Изделия, не имеющие условного обозначения, обозначаются номером чертежа.

В настоящее время появилось много новых условных обозначений арматуры, которые не поддаются какой-либо систематизации. Эти обозначения приводятся в так, как их принял завод изготовитель (или разработчик).

Таблица 1
Тип арматуры Условное обозначение
Кран (пробно-спускной) 10
Кран (для трубопровода) 11
Запорное устройство указателя уровня 12
Клапан запорный  13, 14, 15
Клапан отсечной 22, 24
Клапан обратный (подъемный или приемный с сеткой) 16
Клапан предохранительный 17
Затвор обратный (клапан обратный поворотный)
Клапан герметический 19
Клапан перепускной 20
Регулятор давления 18, 21
Клапан распределительный  23
Клапан регулирующий 25, 26
Клапан смесительный  27
Задвижка  30, 31
Затвор поворотный дисковый 32
Задвижка шланговая 33
Элеватор  40
Конденсатоотводчик 45
Таблица 2
Материал корпуса Условное обозначение
Углеродистая сталь  с
Легированная сталь лс
Коррозионностойкая (нержавеющая) сталь нж
Серый чугун ч
Ковкий чугун Кч
Высокопрочный чугун вч
Латунь, бронза б
Алюминий а
Монель-металл мн
Пластмассы (кроме винипласта) п
Винипласт вп
Фарфор к
Титановый сплав тн
Стекло ск
Таблица 3
Привод Условное обозначение
Под дистанционное управление  0
Механический с червячной передачей 3
То же с цилиндрической зубчатой передачей 4
То же с конической передачей 5
Пневматический 6
Гидравлический 7
Пневмогидравлический 6 (7)
Электромагнитный 8
Электрический 9
Таблица 4
Материал уплотнительных поверхностей Условное обозначение
Латунь, бронза бр
Монель-металл		 мн
Коррозионностойкая (нержавеющая) сталь нж
Нитрированная сталь нт
Баббит бт
Стеллит ст
Сормайт ср
Кожа к
Эбонит э
Резина р
Пластмассы (кроме винипласта) п
Винипласт вп
Фторопласт фт
Таблица 5
Способ нанесения внутреннего покрытия Условное обозначение
Гуммирование гм
Эмалирование эм
Свинцевание св
Футерование пластмассой п
Футерование найритом н

Обратный клапан шаровой резьбовой для канализации под давлением и других применений муфтовый DN25-080 PN16.

ABRA-D022S-NBR

Обратный клапан для канализации под давлением и других применений шаровой резьбовой (муфтовый) DN(Ду)25-080 PN(Ру)16. ABRA-D-022S-NBR

Разрешительная документация (ссылка)

Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности – АА (по ГОСТ 54808 и ГОСТ 9544)

Рабочие среды и применения:

Обратные клапаны шаровые ABRA-D-022S-NBR используются для защиты трубопроводов от обратного потока рабочей среды. Предназначаются для канализационных, в том числе ливневых систем, трубопроводов, транспортирующих сточные воды, техническую горячую, холодную воду, другие жидкости.

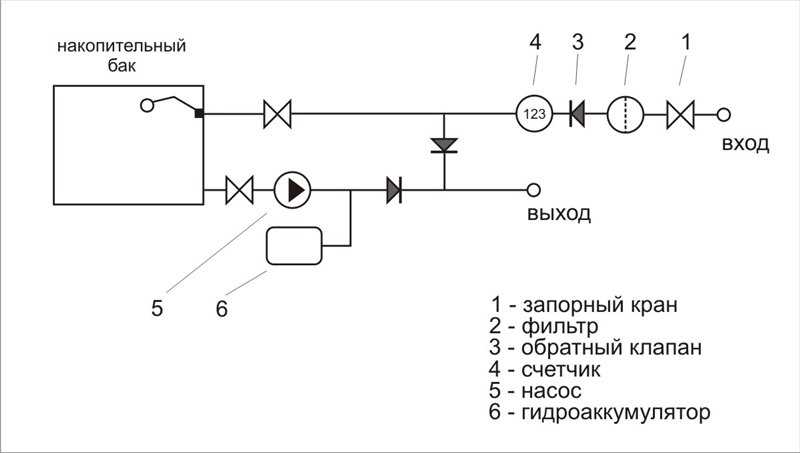

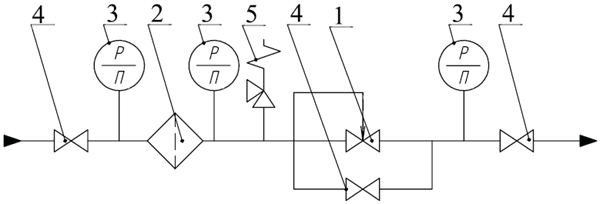

Условное графическое изображение
обратного клапана на чертежах и схемах
Условное графическое обозначение обратного клапана проходного на чертежах и схемах, стрелка указывает направление потока.
Справочно: Условное графическое обозначение обратного клапана углового на чертежах и схемах, стрелка указывает направление потока.

Малое гидравлическое сопротивление клапанов обратных обеспечивает великолепные гидравлические характеристики.

Чертеж габаритный обратного клапана для канализации и пр. шарового  резьбового (муфтового) ABRA-D-022S-NBR (размеры в таблице ниже):

Габаритные размеры, рабочие давления и температуры, вес и Kv (таблица) обратного клапана для канализации и пр. шарового  резьбового (муфтового) ABRA-D-022S-NBR. Размеры в мм. Покрытие поверхности (окраска) порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации.

Ду / DN 25 32 40 50 65 80
Ру / PN 10/16 бар (1,0/1,6 МПа)
Диапазон рабочих температур, °C -10 / +80 °C (указана максимальная температура, рабочая – до 70 °C)
Код товара ABRA-
D-022S
NBR
025 		ABRA-
D-022S
NBR
032 		ABRA-
D-022S
NBR
040 		ABRA-
D-022S
NBR
050 		ABRA-
D-022S
NBR
65 		ABRA-
D-022S
NBR
80
L- строительная длина DIN3202-F6 120 135 145 175 200 248
H- строительная высота (от оси трубы) 64 72 85 100 125 150
Масса (вес), кг /шт. 1,8 2,3 3,1 4,6 8,0 10,0
Kv, м3/ч 2 20 80 120 210 310
Герметичное закрытие при перепаде давления: 0,5-0,8 бар (5-8 м.в.ст.)
Открытие при перепаде давления: макс. 0,5 бар (5 м.в.ст.)
Спецификация деталей и материалов обратного клапана шарового ABRA-D-022S-NBR:
Номер на чертеже Наименование Количество Материал
1 Болт крепежный 2 Нержавеющая сталь
2 Корпус 1 Чугун DIN GGG50 =
(справочно: соответствие стандартам JIS, ANSI/SAE, UNI, AFNOR, BS, Wr. nr., здесь)
3 Шар 1 Сталь + NBR (справочно: свойства и названия эластомеров)
4

Крышка корпуса

1

Чугун DIN GGG50

5 Прокладка крышки корпуса 1

NBR

Все метизы с ТДЦ покрытием  для защиты от воздействия окружающей среды ( Конструкционная качественная углеродистая сталь GB700-88 Q235 с термодиффузионным цинкованием – по механическим свойствам, как , ГОСТ Ст.20, DIN St.37, UNS K 02502, AISI 1020, A-216 WCB, GB A3)

Разрешенные и запрещенные положения в установке обратного клапана шарового резьбового (муфтового) ABRA-D-022S-NBR

    Диаграмма Давление / Температура для обратного клапана шарового  ABRA-D-022S-NBR:

    Диаграмма определяет рабочую область для обратного клапана для канализации и пр. шарового  ABRA-D-022S-NBR в координатах Давление (в барах приборного) / Температура (° C).

    Таблица: Описание присоединительных размеров + подходящих стандартов присоединения.

    Тип присоединения:

    Обычная трубная резьба. Подробнее:

    Резьба трубная цилиндрическая внутренняя. Применяется в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211-81.

    Основана на резьбе BSW (British Standard Whitworth) и совместима с резьбой BSP (British standard pipe thread) и обозначается BSPP.

    Соответствующий стандарт ответной резьбы, допускающий многократное использование соединения
    • ГОСТ 6357-81 — Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая.
    • ISO R228
    • EN 10226
    • DIN 259
    • BS 2779
    • JIS B 0202
    Соответствующее обозначение ответной наружной (внешней) резьбы, допускающее многократное использование соединения
    1. G, наружная или внешняя (в англоязычной литературе – male, external) – основное
    2. BSPP, наружная или внешняя (в англоязычной литературе – male, external) – частое
    3. BSP, наружная или внешняя (в англоязычной литературе – male, external) – частое не вполне корректное обозначение (подразумевает BSPP, стоит проверить, что это не BSPT)
    4. PF, наружная или внешняя (в англоязычной литературе – male, external) – японское по JIS – не очень частое
    Соответствующее обозначение ответной наружной (внешней) резьбы, допускающее однократное соединение (при этом портится и наружная и внутренняя резьба).
    1. R, наружная или внешняя (в англоязычной литературе – male, external) – основное
    2. BSPT, наружная или внешняя (в англоязычной литературе – male, external) – частое
    3. PT, наружная или внешняя (в англоязычной литературе – male, external) – японское по JIS – не очень частое

    Инструкция по монтажу, установке и эксплуатации обратного клапана для канализации под давлением и пр. шарового резьбового (муфтового) ABRA-D-022S-NBR

    1. Монтаж и эксплуатация изделия.
      • Обязательны к выполнению “Общие требования к монтажу трубопроводной арматуры ABRA”
      • К монтажу и эксплуатации изделия допускаются лица, изучившие настоящую документацию и прошедшие инструктаж по соблюдению правил техники безопасности
      • До начала монтажа необходимо произвести осмотр изделия
      • При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод изделия в эксплуатацию без согласования с продавцом не допускается
    2. Условия монтажа.
      • Перед началом монтажа примите во внимание опасные жидкости или газы в системе т.е.- что за среды находятся в системе сейчас или находились в прошлом. Примите во внимание пожаро- и взрывоопасные, вредные для здоровья и т.п. среды а также критические температуры для таковых (температуры фазовых переходов, разложения и т.д.).
      • Перед началом монтажа примите во внимание опасности места работы. т.е. – взрывоопасность, недостаток кислорода (работа в резервуарах, колодцах и т.п.), вредные и опасные газы,  критические температуры, очень горячие и очень холодные поверхности, опасность пожара, опасный уровень шума, движущиеся машины и механизмы и т.д.  Обязательно учтите влияние Ваших работ на систему в целом, т.е. не будет ли какое-нибудь Ваше действие, такое как перекрытие трубопровода или открытие байпаса опасным для всей системы или кого-нибудь из персонала. Следует учитывать опасность осечки предохранительных, дыхательных или воздушных клапанов, а также датчиков систем управления и защиты. При закрытии/открытии запорных клапанов остерегайтесь гидроударов. Убедитесь, что рабочее давление не подается в зону работ и находится под контролем систем и устройств защиты. Не забывайте, что точки отключения должны быть под контролем во избежание несанкционированного ошибочного включения до окончания работ. Никогда не рассчитывайте на 100% что система не находится под давлением, даже если манометры показывают, что система не под давлением. Всегда предусматривайте необходимое время для остывания системы до/после работ.
      • Перед началом работ убедитесь, что у Вас есть все необходимые инструменты, расходные материалы и запасные части. Используйте только оригинальные запчасти ABRA. Убедитесь, что Вы и другие снабжены и используют необходимое защитное снаряжение для защиты от вредных, опасных, ядовитых веществ, химикатов, высоких/низких температур, радиации, шума, падающих объектов, повреждений глаз и других частей тела.
      • Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности – АА по ГОСТ 54808-2011
      • Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации
      • Перед установкой удалите пластиковые заглушки
      • Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи
      • Соосность трубопровода и расстояние между фланцами должны быть в пределах 3–5 мм от идеальных, чтобы в процессе монтажа на клапаны не приходилась чрезмерная механическая нагрузка
      • Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и не ближе 3-5 диаметров до или после сужения / поворота трубы
      • Клапан может устанавливаться на вертикальном, наклонном и на горизонтальном участках трубопровода , согласно указаниям о разрешенных и запрещенных положениях в установке (см. выше), так, чтобы противодавление при закрытии шара было не ниже 0,3 бар = 3 м в. ст. во избежание стуков (дребезга) и гидроударов
      • Требуется обеспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию
      • После запуска системы убедитесь в отсутствии протечек в местах присоединения
      • Не забудьте проверить обратные клапаны на наличие утечек после нескольких часов работы
    3. Условия эксплуатации
      • Клапаны обратные ABRA-D-022S-NBR не требуют постоянного ухода
      • Периодически осматривайте клапаны на предмет протечки среды
      • Проверку клапана можно провести при замене трубопроводов
        Внимание!
      • Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей
      • Перед началом технического обслуживания или демонтажом убедитесь, что изделие не находится под давлением и не имеет высокую температуру
      • Не удаляйте с изделия ярлык с маркировкой и серийным номером
      • Проверять обратные клапаны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения
    4. Условия транспортировки и хранения
      • Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С
      • Не допускается попадание посторонних предметов внутрь или падений изделия
      • Проверку клапана можно провести при замене трубопроводов
      • Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков
      • При транспортировке корпус изделия должен быть защищен от повреждений
    5. Гарантийные обязательства
      • Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи
      • Все вопросы, связанные с гарантийными обязательствами обеспечивает предприятие-продавец

    Внимание! Производитель оставляет за собой право на внесение изменений не влияющих на функционирование и существенные характеристики продукции.
