Отличие ухл1 и хл1 – УХЛ1, У1, УХЛ2, У2, УХЛ3, У3, УХЛ4, У4 и т.п.
alexxlab | 16.12.2019 | 0 | Разное
Климатическое исполнение УХЛ – все категории размещения и расшифровки
Приборы и различные технические изделия характеризуются климатическим исполнением и категорией размещения. В настоящей статье мы подробно рассматриваем климатическое исполнение УХЛ.
Скачать ГОСТ 15150-69 Вы можете здесь.
Расшифровка климатического исполнения УХЛ:
- У — умеренный климатический район;
- ХЛ — холодный климатический район.
Таким образом, можно сделать следующий вывод.
УХЛ — умеренный и холодный климат
Температура от –60 С° до +40 С°
Далее рассмотрим категории размещения для климатического исполнения УХЛ.
Мнение эксперта
Главный редактор LinijaOpory
Александр Новиков – основной автор и вдохновитель нашего сайта. Автор схем и чертежей.
Обратите внимание на сходства и отличия климатического исполнения в зависимости от категории размещения.
УХЛ1 — категория размещения 1
Категория размещения 1 предусматривает эксплуатацию на открытом воздухе с воздействием любых атмосферных факторов (дождь, ливень, снег, пыль при сильном ветре).
Рабочая температура для УХЛ1:
- минимальная — минус 60 С°;
- максимальная — плюс 40 С°.
Предельная рабочая температура для УХЛ1:
- минимальная — минус 70 С°;
- максимальная — плюс 45 С°.
Относительная влажность для УХЛ1:
- среднегодовая — 75% при 15 С°;
- максимальная — 100% при 25 С°.
УХЛ2 — категория размещения 2
Категория размещения 2 предусматривает эксплуатацию под навесом (защита от вертикальных струй воды, допускается обрызгивание, попадание пыли, снега).
Рабочая температура для УХЛ2:
- минимальная — минус 60 С°;
- максимальная — плюс 40 С°.
Предельная рабочая температура для УХЛ2:
- минимальная — минус 70 С°;
- максимальная — плюс 45 С°.
Относительная влажность для УХЛ2:
- среднегодовая — 75% при 15 С°;
- максимальная — 100% при 25 С°.
УХЛ3 — категория размещения 3
Категория размещения 3 предусматривает эксплуатацию в крытых помещениях без регулирования температурных условий с естественной вентиляцией (температура практически не отличается от уличной, нет брызг и струй воды, незначительное количество пыли).
Рабочая температура для УХЛ3:
- минимальная — минус 60 С°;
- максимальная — плюс 40 С°.
Предельная рабочая температура для УХЛ3:
- минимальная — минус 70 С°;
- максимальная — плюс 45 С°.
Относительная влажность для УХЛ3:
- среднегодовая — 75% при 15 С°;
- максимальная — 98% при 25 С°.
УХЛ4 — категория размещения 4
Категория размещения 4 предусматривает эксплуатацию в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли).
Рабочая температура для УХЛ4:
- минимальная — плюс 1 С°;
- максимальная — плюс 35 С°.
Предельная рабочая температура для УХЛ4:
- минимальная — плюс 1 С°;
- максимальная — плюс 40 С°.
Относительная влажность для УХЛ4:
- среднегодовая — 60% при 20 С°;
- максимальная — 80% при 25 С°.
УХЛ5 — категория размещения 5
Категория размещения 5 предусматривает работу во влажных ограниченных пространствах без отопления и вентиляции, при наличии воды либо конденсата (например, шахты, корабельные трюмы, подвалы).
Рабочая температура для УХЛ5:
- минимальная — минус 10 С°;
- максимальная — плюс 35 С°.
Предельная рабочая температура для УХЛ5:
- минимальная — минус 10 С°;
- максимальная — плюс 40 С°.
Относительная влажность для УХЛ5:
- среднегодовая — 90% при 15 С°;
- максимальная — 100% при 25 С°.
linijaopory.ru
Климатическое исполнение У1, У2, У3, УХЛ, отличие
Рассмотрим климатическое исполнение У1, У2, У3, УХЛ, отличие условий эксплуатации, транспортировки и хранения энергетического оборудования таких исполнений.
Исполнения У1, У2, У3
Такое оборудование может эксплуатироваться в областях страны с умеренными климатическими условиями. Сюда относятся районы, где максимальная рабочая температура окружающего воздуха не превышает +40°С, а предельно допустимая рабочая температура составляет +45°С. При этом минимальная рабочая температура не должна опускаться ниже -45°С, а предельно допустимая рабочая – ниже -50°С. Такие диапазоны температур устанавливаются при размещении оборудования на открытом воздухе (исполнение укрупненной категории У1) или при его эксплуатации под открытыми навесами и укрытиями, куда не проникают прямые солнечные лучи и не попадают атмосферные осадки (исполнение У2). Установки категории У3 предназначены для эксплуатации в полностью закрытых помещениях, в которых не предусмотрена возможность управления климатическими условиями. Значение минимальной и предельно допустимой рабочей температуры окружающего воздуха для оборудования данного исполнения составляют -10°С.
Исполнение УХЛ
Энергетическое оборудование такого типа исполнения может эксплуатироваться не только в умеренном, но и в холодном климате. В этих районах максимальная рабочая температура не должна превышать +40°С для категорий и подкатегорий УХЛ1, УХЛ2, УХЛ3, +35°С для категорий и подкатегорий УХЛ4 и УХЛ5 (исключая подкатегорию 4.1, где значение температуры не должно быть выше +25°С).
Значение нижней рабочей температуры эксплуатации оборудования данного исполнения составляет -60°С для категорий и подкатегорий УХЛ1, УХЛ2, УХЛ3. Для подкатегорий 3.1,5 и 5.1 это значение равняется -10°С, категорий 4 и 5 – не ниже +1°С, исключая подкатегории 4.1 и 4.2, где значение минимально допустимой рабочей температуры воздуха не должно быть ниже +10°С.
Верхняя предельная рабочая температура для оборудования такого исполнения составляет +45°С для категорий УХЛ1, УХЛ2, УХЛ3 и подкатегории УХЛ4.2, +40°С для подкатегории УХЛ4.1, +35°С для оборудования категории УХЛ5.
Нижнее рабочая предельная температура не должна опускаться ниже -70°С (для категорий и подкатегорий 1-3), -10°С (для 3.1 и 5), + 1°С (для категории 4).
Таким образом, для оборудования исполнения УХЛ выделяются условия мест размещения УХЛ4, устанавливаемые для эксплуатации установок в закрытых помещениях с повышенным уровнем влажности (подвалах, шахтах, цехах предприятий и подобных помещениях, где отсутствует вентиляция). Такая категория (У4) не присутствует в районах с умеренным климатом.
Из этого следует, что климатическое исполнение У1, У2, У3, УХЛ, отличие которых заключается в диапазонах допустимых температур и условиях размещения устройств, позволяет эксплуатировать оборудования не только в указанном районе. Так, установки климатического исполнения У1 могут эксплуатироваться в районах У2 и У3, но не наоборот.

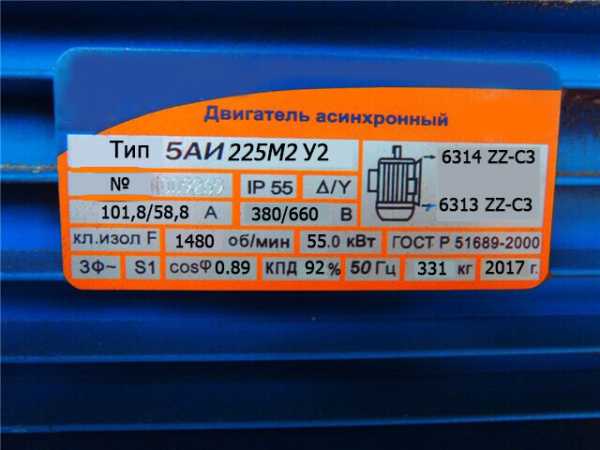

УХЛ1, У1, УХЛ2, У2, УХЛ3, У3, УХЛ4, У4
Маркировка и обозначение климатических исполнений
У1 — изделия для эксплуатации в районах с умеренным климатом с категорией размещения 1 (на открытом воздухе).
У2 — изделия для эксплуатации в районах с умеренным климатом с категорией размещения 2 (под навесом или в помещениях со свободным доступом воздуха).
УЗ — изделия для эксплуатации в районах с умеренным климатом с категорией размещения 3 (в закрытых помещениях с естественной вентиляцией).
Т1.Т2.ТЗ — изделия для эксплуатации в районах как с сухим, так и с влажным тропическим климатом, с размещением на открытом воздухе, под навесом, в закрытых помещениях с естественной вентиляцией.
УХЛ1 — изделия для эксплуатации в районах с умеренным и холодным климатом с категорией размещения 1 (на открытом воздухе).
УХЛ4
— изделия для эксплуатации в районах с умеренным и холодным климатом с категорией размещения 4 (в помещениях с искусственно регулируемыми климатическими условиями).УТ1.5 — изделия для эксплуатации как в районах с умеренным климатом
так и в районах с сухим или с влажным тропическим климатом, как с категорией размещения 1 (на открытом воздухе), так и с категорией размещения 5 (в помещениях с повышенной влажностью).
Индекс «Ц» в маркировке изделия обозначает цинковое покрытие, полученное методом горячего цинкования.
Буква «X» в маркировке изделия обозначает химостойкое покрытие.
| Климатическое исполнение | Категория размещения | ||
| У | С умеренным климатом. Средняя из ежегодных абсолютных максимумов температура воздуха равна или ниже +40 °С, средняя из ежегодных абсолютных минимумов температура выше | 1 | Эксплуатация на открытом воздухе с воздействием любых атмосферных факторов (дождь, ливень, снег, пыль при сильном ветре) |
| ХЛ | С холодным климатом. Средняя из ежегодных абсолютных минимумов температура ниже –45 °С. Диапазон рабочих температур при эксплуатации –60…+40 °С | 2 | Для работы в помещениях, где колебания влажности воздуха не очень отличаются от колебаний на открытом воздухе, например: в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции, а также в кожухах комплектных устройств категории 1 или под навесом (отсутствует прямое действие солнечной радиации и атмосферных осадков на изделие) |
| УХЛ | С умеренным и холодным климатом. Диапазон рабочих температур при эксплуатации –60…+40 °С | 3 | Для работы в закрытых помещениях с природной вентиляцией, без искусственного регулирования климатических условий, где колебания температуры и влажности воздуха, а также действие песка и пыли значительно меньше, чем снаружи, например: в металличе ских с теплоизоляцией, каменных, бетонных, деревянных помещениях (значительное уменьшение действия солнечной радиации, ветра, атмосферных осадков, отсутствие росы) |
| Т | Тропический климат | 4 | Для работы в помещениях с искусственно регулируемым микроклиматом, например: в за крытых обогреваемых и вентилируемых производственных и других, в том числе подземных, помещениях с хорошей вентиляцией (отсутствие прямого действия атмосферных осадков, ветра, а также песка и пыли внешнего воздуха) |
| ТВ | С влажным тропическим климатом. Сочетание температуры, равной или выше +20 °С и относительной влажности выше 80% наблюдается 12 и более часов в сутки за | Для работы в помещениях с повышенной влажностью | |
| ТС | С сухим тропическим климатом. Средняя из ежегодных абсолютных максимумов температура воздуха выше +40 °С (концентрация хлоридов — менее 0,3 мг/м²·сут., сернистого газа — 20–250 мг/м²·сут.). Диапазон рабочих температур при эксплуатации –10…+50 °С | ||
| О | Общеклиматическое исполнение (кроме морского). Для макроклиматических районов на суше, кроме района с очень холодным климатом (концентрация хлоридов — 0,3–30 мг/м²·сут., сернистого газа — 20–250 мг/м²·сут.). Диапазон рабочих температур при эксплуатации –60…+50 °С | ||
| М | Морской умереннохолодный климат | ||
| МО | Общеклиматическое морское исполнение | ||
| В | Всеклиматическое исполнение. Для макроклиматических районов на суше и на море, кроме района с очень холодным климатом (концентрация хлоридов — 0,3–300 мг/м²·сут., сернистого газа — не более 250 мг/м²·сут.). Диапазон рабочих температур при эксплуатации –60…+50 °С | ||
Особые требования к материалу изделий, в связи с низкими температурами эксплуатации, предъявляет умеренный и холодный климат (УХЛ). Поэтому основное требование к изделиям, предназначенным для эксплуатации в районах с УХЛ1, — они должны изготавливаться из материалов, сохраняющих свои свойства при температуре до –70 ˚С.
Необходимо понимать, что изделия, например предназначенные для эксплуатации в районах с умеренным климатом категории размещения 1, могут также эксплуатироваться в районах с умеренным климатом категорий размещения 2, 3 или 4, но не наоборот.
| Исполнение | Категория размещения | Температура воздуха | ||||
| Рабочая | Предельная рабочая | |||||
| Max | Min | Средняя | Max | Min | ||
| У | 1,2 | +40 | -45 | +10 | +45 | –50 |
| 3 | +40 | –10 | +10 | +45 | –10 | |
| ХЛ | 1,2 | +40 | –60 | +10 | +45 | –60 |
| 3 | +40 | –10 | +10 | +45 | –10 | |
| УХЛ | 1,2 | +40 | –60 | +10 | +45 | –60 |
| 3 | +40 | –10 | +10 | +45 | –10 | |
| ТВ | 1,2 | +25 | +1 | +27 | +50 | +1 |
| 3 | +45 | +10 | +20 | +40 | +1 | |
| Т, ТС | 1,2,3 | +45 | –10 | +27 | +55 | –10 |
| 4 | +45 | +1 | +27 | +55 | +1 | |
| О | 1,2 | +45 | –60 | +27 | +55 | –60 |
| М | 1 | +40 | –45 | +10 | +45 | –50 |
| ТМ | 1 | +1 | +27 | +50 | +1 | |
| ОМ | 1 | +45 | –60 | +27 | +55 | –60 |
| В | 1 | +45 | –60 | +27 | +55 | –60 |
www.si-led.ru
УХЛ. Климатические условия работы электрооборудования УХЛ, У, ХЛ.
Категории исполнения УХЛ, У, ХЛ (укрупненные) изделий для эксплуатации в различных климатических районах:1. для эксплуатации на открытом воздухе (воздействие совокупности климатических факторов, характерных для данного климатического района).
2. для эксплуатации под навесом или в помещениях (объемах), где колебания (и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха, например в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции, а также в оболочках комплектного изделия категории 1 (отсутствие прямого воздействия солнечного излучения и атмосферных осадков).
3. Для эксплуатации в закрытых помещениях (объемах) с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания (и влажности воздуха и воздействия песка и пыли существенно меньше, чем на открытом воздухе, например в металлических с теплоизоляцией, каменных, бетонных, деревянных помещениях (отсутствие воздействия атмосферных осадков, прямого солнечного излучения; существенное уменьшение ветра; существенное уменьшение или отсутствие воздействия рассеянного солнечного излучения и конденсации влаги).
4. Для эксплуатации в помещениях (объемах) с искусственно регулируемыми климатическими условиями, например в закрытых отапливаемых или охлаждаемых и вентилируемых производственных и др., в том числе хорошо вентилируемых подземных помещениях (отсутствие воздействия прямого солнечного излучения, атмосферных осадков, ветра, песка и пыли наружного воздуха; отсутствие или существенное уменьшение воздействия рассеянного солнечного излучения и конденсации влаги.
5. Для эксплуатации в помещениях (объемах) с повышенной влажностью (например, в неотапливаемых и невентилируемых подземных помещениях, в т. ч. в шахтах, подвалах, в почве, в таких судовых, корабельных и др. помещениях, в которых возможно длительное наличие воды или частая конденсация влаги на стенах и потолке, в частности в некоторых трюмах, некоторых цехах текстильных, гидрометаллургических производств и т. п.).
Таблица 1. Характеристика климатов климатических районов
Категория исполнения изделия | Значения t воздуха при эксплуатации, °С | Относительная влажность воздуха при эксплуатации | |||||
рабочие | предельные | Среднемесячное значение в наиболее теплый и влажный период при +20 °С, % | Продолжитель-ность воздеиствия, мес | ||||
верхнее | нижнее | среднее | верхнее | нижнее | |||
Умеренный климат (У)1 | |||||||
1 2 3 5 | +40 +40 +40 +35 | —45 —45 —45 —5 | +10 +10 +10 +10 | +45 +45 +45 +35 | —50 —50 —50 —5 | 80 80 80 90 | 6 6 6 12 |
Умеренный и холодный климат (УХЛ) | |||||||
1 2 3 4 5 | +40 +40 +40 +35 +35 | —60 —60 —60 +1 —10 | +10 +10 +10 +20 +10 | +45 +45 +45 +40 +35 | —60 —60 —60 +1 —10 | 80 80 80 65 90 | 6 6 6 12 12 |
Холодный климат (ХЛ)2 | |||||||
1 2 3 5 | +40 +40 +40 +35 | —60 —60 —60 —10 | +10 +10 +10 +10 | +45 +45 +45 +35 | —60 —60 —60 —10 | 80 80 80 90 | 6 6 6 12 |
1Изделия в исполнениях У и УХЛ могут эксплуатироваться в теплой и жаркой зонах, в которых средняя из ежегодных абсолютных максимумов t воздуха выше 40 °С и (или) сочетание t, равной 20 °С или выше, и относительной влажности, равной 80 % или выше, наблюдается более 12 ч в сутки за непрерывный период более 2 мес в году. 2Если основным назначением изделий является эксплуатация в районе с холодным климатом и экономически нецелесообразно их использование вне пределов этого района, вместо обозначения УХЛ рекомендуется обозначать ХЛ. Примечание. для поверхностей, подвергаемых нагреву солнцем, верхнее и среднее значение рабочей и предельной t ‚должны приниматься выше, чем указано в таблице для изделий категории 1, на следующие значения: для поверхностей, имеющих белый или серебристо-белый цвет, на 15 °С; для поверхностей, имеющих иной, кроме белого или серебристо-белого, цвет, на 30 °С. | |||||||
Таблица 2. Категории исполнения электротехнических изделий в зависимости от места размещения
Категория исполнения изделия | Характеристика места размещения |
1 2 З 4 5 | На открытом воздухе Под навесом или в открытых (с доступом наружного воздуха) помещениях В закрытых помещениях с естественной вентиляцией без искусственного регулирования климатических условий В помещениях с искусственным регулированием климатических условий В помещениях с повышенной влажностью (шахты, подвалы и т. п.) |
Таблица 3. Климатические исполнения электротехнических изделий
Климатическое исполнение | Характеристика климата |
У УХЛ ХЛ ТВ ТС Т О М ТМ ОМ В | Умеренный Умеренный и холодный Холодный Тропический влажный Тропический сухой Тропический как сухой, так и влажный Любой климат на суше, кроме очень холодного климата Умеренно холодный морской Тропический морской Любой морской климат Любой климат, кроме очень холодного |
www.eti.su
Маркировка и обозначение климатических исполнений
Маркировка (краткая характеристика защитных покрытий, видов климатического сполнения и категорий размещения изделий, степеней защиты). Изделия по исполнению для различных климатических районов, категорий, условий эксплуатации и хранения в части воздействия климатических факторов внешней среды маркируются согласно ГОСТ 1515069. По степени защиты, обеспечиваемые оболочками изделия маркируются согласно ГОСТ 1425496. Климатические исполнения маркируются: У1, У2, У3, Т1, Т2, Т3, УХЛ1, УХЛ4, УТ1,5.
У1 — изделия для эксплуатации в районах с умеренным климатом с категорией размещения 1 (на открытом воздухе).
У2 — изделия для эксплуатации в районах с умеренным климатом с категорией размещения 2 (под навесом или в помещениях со свободным доступом воздуха).
УЗ — изделия для эксплуатации в районах с умеренным климатом с категорией размещения 3 (в закрытых помещениях с естественной вентиляцией).
Т1.Т2.ТЗ — изделия для эксплуатации в районах как с сухим, так и с влажным тропическим климатом, с размещением на открытом воздухе, под навесом, в закрытых помещениях с естественной вентиляцией.
УХЛ1 — изделия для эксплуатации в районах с умеренным и холодным климатом с категорией размещения 1 (на открытом воздухе).
УХЛ4 — изделия для эксплуатации в районах с умеренным и холодным климатом с категорией размещения 4 (в помещениях с искусственно регулируемыми климатическими условиями).
УТ1.5 — изделия для эксплуатации как в районах с умеренным климатом
так и в районах с сухим или с влажным тропическим климатом, как с категорией размещения 1 (на открытом воздухе), так и с категорией размещения 5 (в помещениях с повышенной влажностью).
Индекс «Ц» в маркировке изделия обозначает цинковое покрытие, полученное методом горячего цинкования.
Буква «X» в маркировке изделия обозначает химостойкое покрытие.
| Климатическое исполнение | Категория размещения | ||
| У | С умеренным климатом. Средняя из ежегодных абсолютных максимумов температура воздуха равна или ниже +40 °С, средняя из ежегодных абсолютных минимумов температура выше –45 °С. Диапазон рабочих температур при эксплуатации –45…+40 °С | 1 | Для работы на открытом воздух |
| ХЛ | С холодным климатом. Средняя из ежегодных абсолютных минимумов температура ниже –45 °С. Диапазон рабочих температур при эксплуатации –60…+40 °С | 2 | Для работы в помещениях, где колебания влажности воздуха не очень отличаются от колебаний на открытом воздухе, например: в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции, а также в кожухах комплектных устройств категории 1 или под навесом (отсутствует прямое действие солнечной радиации и атмосферных осадков на изделие) |
| УХЛ | С умеренным и холодным климатом. Диапазон рабочих температур при эксплуатации –60…+40 °С | 3 | Для работы в закрытых помещениях с природной вентиляцией, без искусственного регулирования климатических условий, где колебания температуры и влажности воздуха, а также действие песка и пыли значительно меньше, чем снаружи, например: в металличе ских с теплоизоляцией, каменных, бетонных, деревянных помещениях (значительное уменьшение действия солнечной радиации, ветра, атмосферных осадков, отсутствие росы) |
| Т | Тропический климат | 4 | Для работы в помещениях с искусственно регулируемым микроклиматом, например: в за крытых обогреваемых и вентилируемых производственных и других, в том числе подземных, помещениях с хорошей вентиляцией (отсутствие прямого действия атмосферных осадков, ветра, а также песка и пыли внешнего воздуха) |
| ТВ | С влажным тропическим климатом. Сочетание температуры, равной или выше +20 °С и относительной влажности выше 80% наблюдается 12 и более часов в сутки за непрерывный период более 2 месяцев (концентрация хлоридов — менее 0,3 мг/м²·сут., сернистого газа — 20–250 мг/м²·сут.). Диапазон рабочих температур при эксплуатации +1…+40 °С | Для работы в помещениях с повышенной влажностью | |
| ТС | С сухим тропическим климатом. Средняя из ежегодных абсолютных максимумов температура воздуха выше +40 °С (концентрация хлоридов — менее 0,3 мг/м²·сут., сернистого газа — 20–250 мг/м²·сут.). Диапазон рабочих температур при эксплуатации –10…+50 °С | ||
| О | Общеклиматическое исполнение (кроме морского). Для макроклиматических районов на суше, кроме района с очень холодным климатом (концентрация хлоридов — 0,3–30 мг/м²·сут., сернистого газа — 20–250 мг/м²·сут.). Диапазон рабочих температур при эксплуатации –60…+50 °С | ||
| М | Морской умереннохолодный климат | ||
| МО | Общеклиматическое морское исполнение | ||
| В | Всеклиматическое исполнение. Для макроклиматических районов на суше и на море, кроме района с очень холодным климатом (концентрация хлоридов — 0,3–300 мг/м²·сут., сернистого газа — не более 250 мг/м²·сут.). Диапазон рабочих температур при эксплуатации –60…+50 °С | ||
Особые требования к материалу изделий, в связи с низкими температурами эксплуатации, предъявляет умеренный и холодный климат (УХЛ). Поэтому основное требование к изделиям, предназначенным для эксплуатации в районах с УХЛ1, — они должны изготавливаться из материалов, сохраняющих свои свойства при температуре до –70 ˚С.
Необходимо понимать, что изделия, например предназначенные для эксплуатации в районах с умеренным климатом категории размещения 1, могут также эксплуатироваться в районах с умеренным климатом категорий размещения 2, 3 или 4, но не наоборот.
Аналогично: изделия с маркировкой УТ1.5 могут замещать изделия с маркировкой У1, У2, УЗ, Т1.Т2.ТЗ.
| Исполнение | Категория размещения | Температура воздуха | ||||
| Рабочая | Предельная рабочая | |||||
| Max | Min | Средняя | Max | Min | ||
| У | 1,2 | +40 | -45 | +10 | +45 | –50 |
| 3 | +40 | –10 | +10 | +45 | –10 | |
| ХЛ | 1,2 | +40 | –60 | +10 | +45 | –60 |
| 3 | +40 | –10 | +10 | +45 | –10 | |
| УХЛ | 1,2 | +40 | –60 | +10 | +45 | –60 |
| 3 | +40 | –10 | +10 | +45 | –10 | |
| ТВ | 1,2 | +25 | +1 | +27 | +50 | +1 |
| 3 | +45 | +10 | +20 | +40 | +1 | |
| Т, ТС | 1,2,3 | +45 | –10 | +27 | +55 | –10 |
| 4 | +45 | +1 | +27 | +55 | +1 | |
| О | 1,2 | +45 | –60 | +27 | +55 | –60 |
| М | 1 | +40 | –45 | +10 | +45 | –50 |
| ТМ | 1 | +45 | +1 | +27 | +50 | +1 |
| ОМ | 1 | +45 | –60 | +27 | +55 | –60 |
| В | 1 | +45 | –60 | +27 | +55 | –60 |
www.neftehimmontazh.com
Климатическое исполнение и категории размещения электрооборудования по ГОСТ 15150-69
Первая цифра обозначает климатическую зону размещения оборудования:
| Климатические исполнения изделий | Обозначения | ||
| буквенные | цифровые | ||
| русские | латинские | ||
| Изделия, предназначенные для эксплуатации на суше, реках, озерах | |||
| Для макроклиматического района с умеренным климатом | У | (N) | 0 |
| Для макроклиматических районов с умеренным и холодным климатом | УХЛ | (NF) | 1 |
| Для макроклиматического района с влажным тропическим климатом | ТВ | (ТН) | 2 |
| Для макроклиматического района с сухим тропическим климатом | ТС | (ТА) | 3 |
| Для макроклиматических районов как с сухим, так и с влажным тропическим климатом | Т | (Т) | 4 |
| Для всех макроклиматических районов на суше, кроме макроклиматического района с очень холодным климатом (общеклиматическое исполнение) | О | (U) | 5 |
| Изделия, предназначенные для эксплуатации в макроклиматических районах с морским климатом | |||
| Для макроклиматического района с умеренно-холодным морским климатом | М | (М) | 6 |
| Для макроклиматического района с тропическим морским климатом, в том числе для судов каботажного плавания или иных, предназначенных для плавания только в этом районе | ТМ | (МТ) | 7 |
| Для макроклиматических районов как с умеренно-холодным, так и тропическим морским климатом, в том числе для судов неограниченного района плавания | ОМ | (MU) | 8 |
| Изделия, предназначенные для эксплуатации во всех макроклиматических районах на суше и на море, кроме макроклиматического района с очень холодным климатом (все климатическое исполнение) | В | (W) | 9 |
Вторая цифра обозначает категорию размещения оборудования:
| Укрупненные категории | Дополнительные категории | ||
| Характеристика | Обозначение | Характеристика | |
| Для эксплуатации на открытом воздухе (воздействие совокупности климатических факторов, характерных для данного макроклиматического района) | 1 | Для хранения в процессе эксплуатации в помещениях категории 4 и работы как в условиях категории 4, так и (кратковременно) в других условиях, в том числе на открытом воздухе | 1.1 |
| Для эксплуатации под навесом или в помещениях (объемах), где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха, например, в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции, а также в оболочке комплектного изделия категории 1 (отсутствие прямого воздействия солнечного излучения и атмосферных осадков) | 2 | Для эксплуатации в качестве встроенных элементов внутри комплектных изделий категорий 1; 1.1; 2, конструкция которых исключает возможность конденсации влаги на встроенных элементах (например, внутри радиоэлектронной аппаратуры) | 2.1 |
| Для эксплуатации в закрытых помещениях (объемах) с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха и воздействие песка и пыли существенно меньше, чем на открытом воздухе, например, в металлических с теплоизоляцией, каменных, бетонных, деревянных помещениях (отсутствие воздействия атмосферных осадков, прямого солнечного излучения; существенное уменьшение ветра; существенное уменьшение или отсутствие воздействия рассеянного солнечного излучения и конденсации влаги) | 3 | Для эксплуатации в нерегулярно отапливаемых помещениях (объемах) | 3.1 |
| Для эксплуатации в помещениях (объемах) с искусственно регулируемыми климатическими условиями, например, в закрытых отапливаемых или охлаждаемых и вентилируемых производственных | Для эксплуатации в помещениях с кондиционированным или частично кондиционированным воздухом | 4.1 | |
| и других, в том числе хорошо вентилируемых подземных помещениях (отсутствие воздействия прямого солнечного излучения, атмосферных осадков, ветра, песка и пыли наружного воздуха; отсутствие или существенное уменьшение воздействия рассеянного солнечного излучения и конденсации влаги) | 4 | Для эксплуатации в лабораторных, капитальных жилых и других подобного типа помещениях | 4.2 |
| Для эксплуатации в помещениях (объемах) с повышенной влажностью (например, в неотапливаемых и невентилируемых подземных помещениях, в том числе шахтах, подвалах, в почве, в таких судовых, корабельных и других помещениях, в которых возможно длительное наличие воды или частая конденсация влаги на стенах и потолке, в частности, в некоторых трюмах, в некоторых цехах текстильных, гидрометаллургических производств и т.п.). | 5 | Для эксплуатации в качестве встроенных элементов внутри комплектных изделий категорий 5, конструкция которых исключает возможность конденсации влаги на встроенных элементах (например, внутри радиоэлектронной аппаратуры) | 5.1 |
Значения температуры окружающего воздуха:
| Исполнение изделий | Категория изделий | Значение температуры воздуха при эксплуатации, С | |||
| Рабочее | Предельное рабочее | ||||
| верхнее | нижнее | верхнее | нижнее | ||
| У, ТУ | 1; 1.1; 2; 2.1; 3 | +40 | -45 | +45 | -50 |
| 3.1 | +40 | -10 | +45 | -10 | |
| 5; 5.1 | +35 | -5 | +35 | -5 | |
| ХЛ | 1; 1.1; 2; 2.1; 3 | +40 | -60 | +45 | -70 |
| 3.1 | +40 | -10 | +45 | -10 | |
| 5; 5.1 | +35 | -10 | +35 | -10 | |
| УХЛ | 1; 1.1; 2; 2.1; 3 | +40 | -60 | +45 | -70 |
| 3.1 | +40 | -10 | +45 | -10 | |
| 4 | +35 | +1 | +40 | +1 | |
| 4.1 | +25 | +10 | +40 | +1 | |
| 4.2 | +35 | +10 | +40 | +1 | |
| 5; 5.1 | +35 | -10 | +35 | -10 | |
| ТВ | 1; 1.1; 2; 2.1; 3; 3.1 | +40 | +1 | +45 | +1 |
| 4 | +40 | +1 | +45 | +1 | |
| 4.1 | +25 | +10 | +40 | +1 | |
| 4.2 | +45 | +10 | +45 | +10 | |
| 5; 5.1 | +35 | +1 | +35 | +1 | |
| Т, ТС | 1; 1.1; 2; 2.1; 3; 3.1 | +50 | -10 | +60 | -10 |
| 4 | +45 | +1 | +55 | +1 | |
| 4.1 | +25 | +10 | +40 | +1 | |
| 4.2 | +45 | +10 | +45 | +10 | |
| 5; 5.1 | +35 | +1 | +35 | +1 | |
| О | 1; 1.1; 2; 2.1 | +50 | -60 | +60 | -70 |
| 4 | +45 | +1 | +55 | +1 | |
| 4.1 | +25 | +10 | +40 | +1 | |
| 4.2 | +45 | +10 | +45 | +1 | |
| 5; 5.1 | +35 | -10 | +35 | -10 | |
| М | 1; 1.1; 2; 2.1; 3; 5; 5.1 | +40 | -40 | +45 | -40 |
| 4; 3.1 | +40 | -10 | +40 | -10 | |
| 4.1 | +35 | +15 | +40 | +1 | |
| 4.2 | +40 | +1 | +40 | +1 | |
| ТМ | 1; 1.1; 2; 2.1; 3; 5; 5.1 | +45 | +1 | +45 | +1 |
| 4 | +45 | +1 | +45 | +1 | |
| 4.1 | +25 | +10 | +40 | +1 | |
| 4.2 | +45 | +1 | +45 | +1 | |
| ОМ | 1; 1.1; 2; 2.1; 3; 5; 5.1 | +45 | -40 | +45 | -40 |
| 4; 3.1 | +45 | -10 | +45 | -10 | |
| 4.1 | +35 | +15 | +40 | +1 | |
| 4.2 | +40 | +1 | +40 | +1 | |
| В | 1; 1.1; 2; 2.1; 3 | +50 | -60 | +60 | -70 |
| 3.1 | +50 | -10 | +60 | -10 | |
| 4 | +45 | -10 | +55 | -10 | |
| 4.1 | +25 | +10 | +40 | +1 | |
| 4.2 | +45 | +1 | +45 | +1 | |
| 5; 5.1 | +45 | -40 | +45 | -40 | |
Разберем пример обозначения:
У1 – Климатическая зона относится к умеренному климату, а категория размещения соответствует нахождению объекта на открытом воздухе.
У2 – Климатическая зона относится к умеренному климату, а категория размещения соответствует нахождению объекта под навесом или в помещениях со свободным доступом воздуха.
УЗ – Климатическая зона относится к умеренному климату, а категория размещения соответствует нахождению объекта в закрытых помещениях с естественной вентиляцией.
Т1 Т2 ТЗ – Климатическая зона относится к районам как с сухим, так и с влажным тропическим климатом, а категория размещения соответствует нахождению объекта на открытом воздухе, под навесом, в закрытых помещениях с естественной вентиляцией.
УХЛ1 – Климатическая зона относится к районам с умеренным и холодным климатом, а категория размещения соответствует нахождению объекта на открытом воздухе.
УХЛ4 – Климатическая зона относится к районам с умеренным и холодным климатом, а категория размещения соответствует нахождению объекта в помещениях с искусственно регулируемыми климатическими условиями.
УТ1.5 – Климатическая зона относится к районам эксплуатации как с умеренным климатом так и в районах с сухим или с влажным тропическим климатом, как с категорией размещения на открытом воздухе так и с категорией размещения в помещениях с повышенной влажностью.
Дополнительно для обозначения степени защиты применяется
классификатор «IP» и следующие за ними две цифры. Первая цифра обозначает степень защиты изделия от попадания внутрь твердых посторонних тел. Вторая цифра обозначает степень защиты изделия от попадания воды. Памятка – “Степень защиты IP”Полный текст документа ГОСТ 15150-69 доступен для загрузки в формате PDF
www.consultelectro.ru
Климатическое исполнение электродвигателей | Полезные статьи
Эксплуатация электродвигателя в неподходящем для него климате и несоответствующих его категории размещения местах, например, при большой влажности, низкой или повышенной температуре, может вызвать перегрев обмоток, загустевание смазки подшипников, образование конденсата внутри корпуса и другие проблемы. Это неизбежно приведет к возникновению всевозможных непредвиденных ситуаций и различных поломок вплоть до полного выхода двигателя из строя. Классификация климатического исполнения электродвигателей, а также условий их размещения осуществляются с учетом требований ГОСТ 15150-69.
Как правило, заводы, осуществляющие производство электрических двигателей, выпускают практически все типоразмеры в исполнении У2, что подразумевает использование их в районах с умеренным климатом под навесами на улице или в помещениях, в которых колебания температуры и влажность не сильно отличаются от аналогичных показателей на открытом воздухе.
Для привода механизмов, эксплуатация которых выполняется в условиях повышенной влажности, электрические машины стандартного исполнения не подойдут. Здесь нужны специальные тропические электродвигатели. Не стоит рисковать сохранностью оборудования и рассчитывать на то, что обычные двигатели, не предназначенные для использования в таком климате, будут работать без поломок длительное время. А как поступать в тех случаях, когда для комплектации механизмов требуется электродвигатель УХЛ с категорией размещения 1, 2, 3 или 4?
Что же в такой ситуации можно предпринять? Продолжать поиск поставщика, у которого в наличии на складе есть электромотор требуемого климатического исполнения и нужной категории размещения? Но такой вариант подойдет только для тех, у кого есть неограниченный запас времени. Или, может быть, заказать на заводе изготовление одного или двух двигателей? Но для предприятий такой объем слишком мал и неприемлем. Даже если оно согласится выпустить несколько агрегатов по индивидуальному заказу, то на это потребуется не менее трех месяцев.
Существует более простое и быстрое решение возникшей проблемы. Если вам требуется электродвигатель УХЛ2 (1, 3, 4), У1 или же тропическое исполнение электродвигателей, вы можете обратиться в Кабель.РФ®. Наши специалисты осуществляют модификацию электромоторов стандартного производства под необходимое клиенту климатическое исполнение. Вы можете выбрать типоразмер электродвигателя на сайте нашей компании и заказать его переделку под требуемые условия. И уже через 1-2 недели модель с соответствующими параметрами будет готова к отгрузке.
cable.ru
