Перфоратор востребован не только при проведении профессиональных строительных работ, но и в быту, когда необходимо в бетонной стене пробурить отверстие. Если полагаете, что справиться с любой задачей сможет дрель, то здесь вы ошибаетесь, так как этот инструмент предназначен для сверления дерева и металла. Даже самые дорогие инструменты не вечные, поэтому при поломках, произвести ремонт перфоратора своими руками сможет каждый владелец. Для этого не понадобится везти инструмент в сервисный центр, чтобы мастер оценил стоимость простейшего ремонта. Как отремонтировать каждый узел перфоратора, подробно рассмотрено в материале.

Что такое перфоратор и как он устроен

Конструктивно перфоратор похож на дрель, однако главное его отличие в том, что он наделен усиленной ударной функцией. Ударная функция нужна для того, чтобы не просто сверлить, но еще и бурить отверстия в прочных материалах, как бетон, железобетон, кирпич и т.п. Справляется со своим главным назначением инструмент лучшим образом. Достигается за счет специального механизма, который называется ударным. Этот ударный механизм испытывает большие нагрузки, поэтому необходимость проведения ремонта перфоратора своими руками возникает в зависимости от частоты его эксплуатации.

Реализуется ударный механизм за счет использования в устройстве инструмента так называемого «пьяного подшипника», который создает толчки, передающиеся на поршень. Этот поршень в свою очередь выступает в роли ударного молотка, который бьет по штоку или бойку, соединенному с рабочей насадкой, закрепленной в патроне. Детальная схема устройства перфоратора изображена на фото ниже, на основании которой становится понятно, как устроена ударная система инструмента.


Кроме ударных движений, создаваемых за счет непрямого вращения подшипника, для бурения отверстий инструментом также требуется совершение вращательных движений. Реализуется эта опция за счет редукторного узла, представленного в виде пары прямых шестерней. Вращательные и ударные движения создаются за счет вращения вала мощного электродвигателя.

Именно за счет того, что в конструкции инструмента применяется мощный ударный механизм, его можно применять не только для бурения отверстий в бетонных, железобетонных и асфальтных конструкциях, но еще и выполнять такие манипуляции, как долбление, разрушение, удаление керамической плитки и т.

п. Этот инструмент еще также называют разрушительным, однако это не делает его вечным.

Приходит время, когда ломаются узлы и механизмы электроинструмента, что требует необходимости проведения ремонта, стоимость которого в сервисных центрах приличная. Выполнение ремонта перфораторов — это не трудная процедура, как может показаться первоначально, и для успешной ее реализации понадобится не только знать устройство и конструкцию инструмента, но еще и принцип работы.

Виды перфораторов и их конструктивные отличия

Перед тем, как ремонтировать перфоратор своими руками, необходимо разобраться с разновидностями этих инструментов. Перфораторы выпускают двух видов:

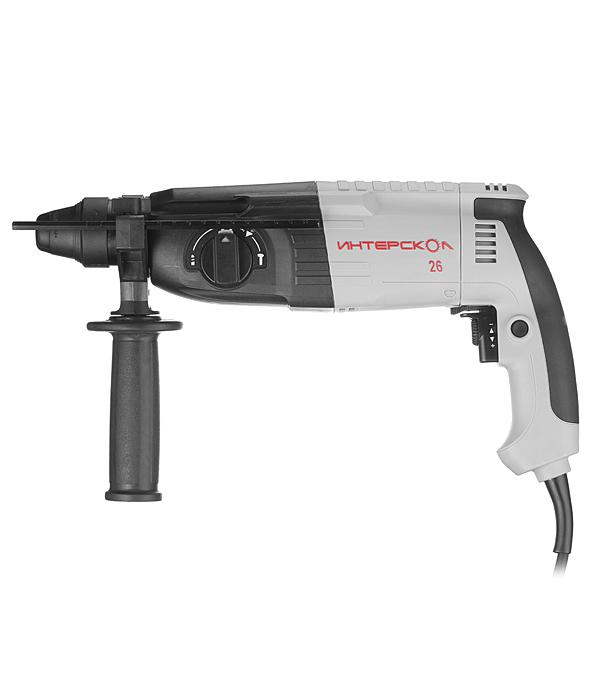

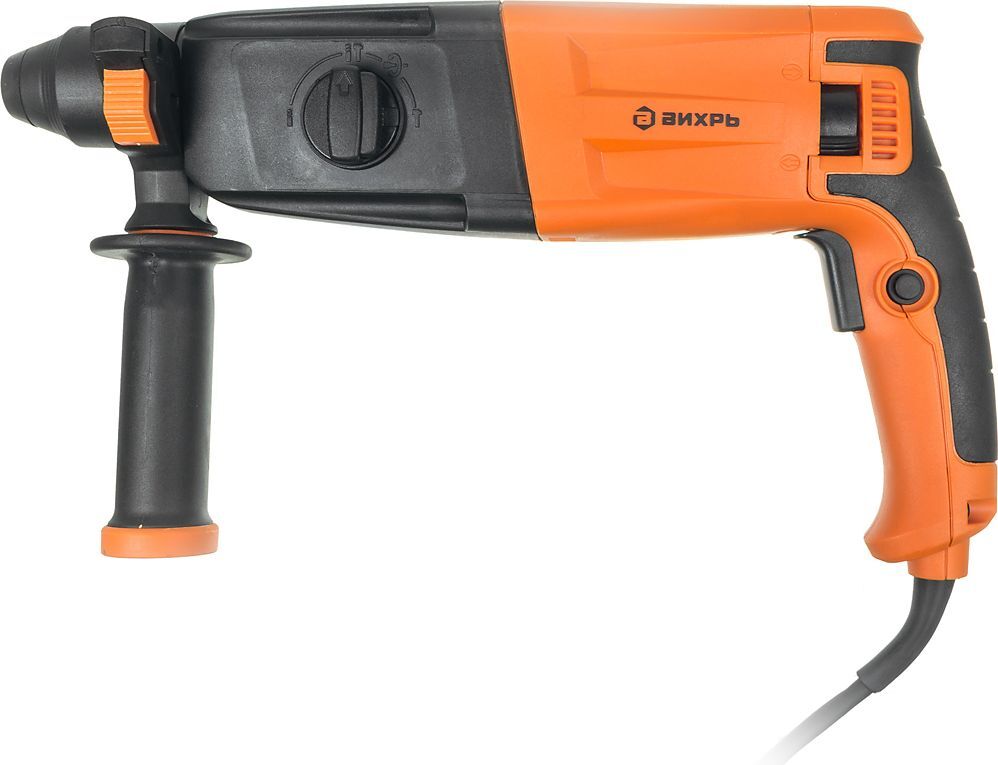

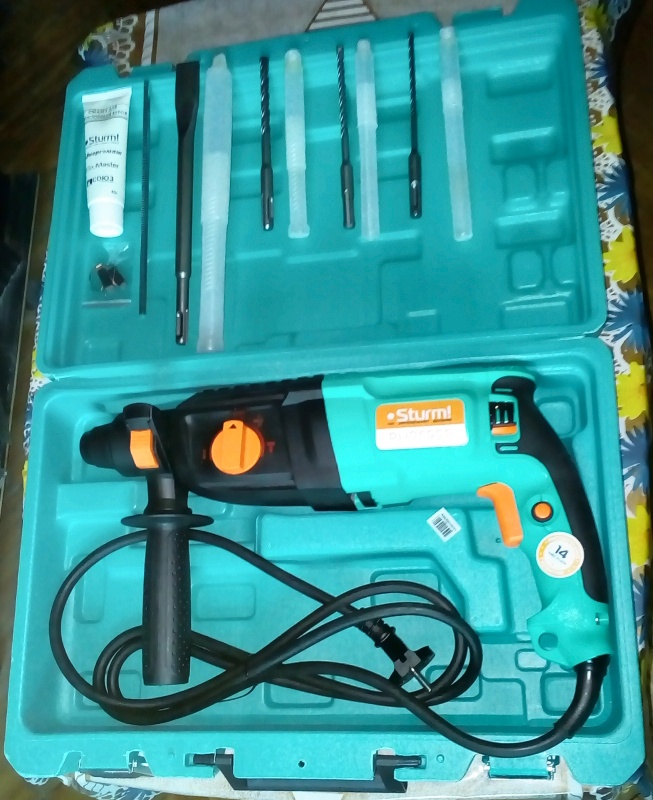

  1. Прямые, дрелеобразные или пистолетные — все эти названия относятся к перфораторам, которые визуально похожи на дрель. В конструкции прямых агрегатов двигатель расположен горизонтально, то есть в одной оси с направлением вращения патрона. Задача редуктора заключается лишь в передаче усилия от электродвигателя к исполнительному механизму.
    Главное отличие пистолетного устройства от дрели по внешнему виду в том, что на перфораторе имеется переключатель режимов работы, как показано на фото ниже

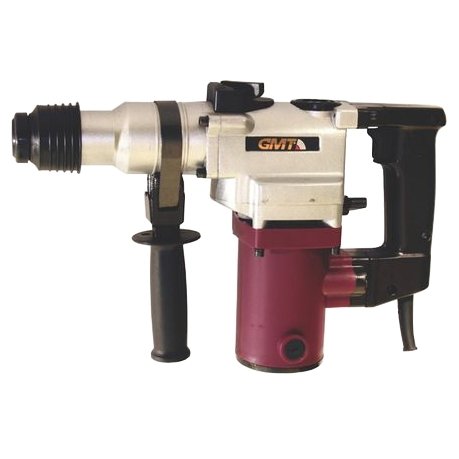

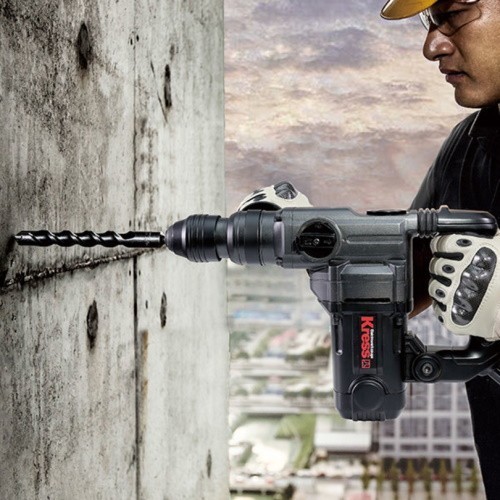

  2. Бочковые — это специальный тип перфораторов, в которых электродвигатель расположен в вертикальном виде. Принцип работы такого типа инструмента аналогичен с прямыми, а различие заключается лишь в том, что редуктор не только передает усилие от вала двигателя на рабочий элемент, но еще и изменяет его направление. Конструкция бочкового перфоратора показана на фото ниже

Если прямые перфораторы классифицируются по предназначению на бытовые и профессиональные, то бочковые агрегаты предназначены исключительно для выполнения сложных работ. Они обладают большим запасом мощности, поэтому применяются они исключительно профессионалами для выполнения работ любой сложности.

Многие не понимают, чем еще отличаются бочковые агрегаты от прямых, кроме расположения двигателей. Главным отличием, и оно же основное достоинство в том, что бочковые модели имеют более совершенную систему охлаждения и смазки, представленную в виде емкости, куда заливается жидкое смазочное вещество. Это означает, что у бочковых приборов выше срок службы, и поэтому ломаются они реже.


Это интересно! В конструкции прямых перфораторов смазка обеспечивается за счет применения густых смазочных веществ, которыми обрабатываются передаточные узлы — шестерни. Более подробно о смазке перфораторов можно узнать в этом материале

.

Бочковые перфораторы хотя и более совершенны, однако их главный недостаток заключается в их габаритах. Они не только имеют массивные размеры, но еще и весят в 2 раза больше, чем прямые агрегаты. Как пистолетные, так и бочковые перфораторы со временем эксплуатации ломаются, что приводит к необходимости проведения ремонтных работ. Чтобы отремонтировать инструмент, нет необходимости обращаться в специализированные сервисные центры. Ведь ремонт перфоратора можно выполнить своими руками быстро и легко.

Принцип работы перфоратора

Рассмотрим принцип работы рассматриваемых агрегатов, что позволит упростить процесс поиска неисправностей. Для бочковых и прямых агрегатов принцип работы одинаков, несмотря на их отличительные конструктивные параметры. Работают все перфораторы по такому принципу:

  1. В действие приводится электродвигатель, мощность которого зависит от модели инструмента. Для этого вилку инструмента нужно подключить в розетку, и нажать на кнопку «Пуск»
  2. Вал электродвигателя соединен с редукторным узлом. Это обеспечивает передачу крутящего момента от вала на рабочий механизм инструмента, то есть патрон
  3. К валу якоря электромотора крепится не только шестерня для передачи крутящего момента, но еще и «пьяный подшипник», вращение которого позволяет одновременно создавать ударные действия
  4. В конструкции бочковых агрегатов вместо «пьяного подшипника» используется коленчатый вал, который соединен с поршнем и шестерней. При вращении шестерни, вал приводит в движение поршень, который создает возвратно-поступательные движения, воздействуя при этом на ударник или боек. Однако все зависит от модели перфоратора, так как некоторые производители выпускают бочковые агрегаты, которые имеют аналогичное устройство ударного механизма с пистолетными.

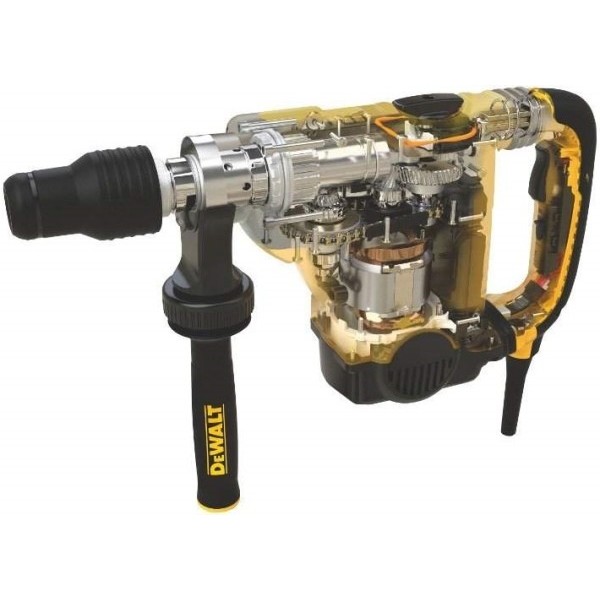

    Схема устройства такого агрегата показана ниже
  5. В итоге в действие приводится патрон инструмента, в механизме фиксации которого располагаются сменные насадки — буры, лопатки, зубило и т.п.

Инструментом не только создаются вращательные движения, но еще и ударные, за счет которых и выполняются тяжелые виды работ с бетонными и железобетонными конструкциями. Имея представление о том, как устроен перфоратор, а также как он работает, не трудно будет взяться за его ремонт, выполнить который можно в домашних условиях.


Какие виды неисправностей возникают на перфораторах

Если не работает перфоратор, то сразу бросаться разбирать его не следует. Не нужно также торопиться покупать новый электроинструмент. Действовать нужно по порядку. Для начала не помешает выяснить, какие виды неисправностей чаще всего встречаются на перфораторах, что поможет упростить не только ремонт, но и выявление причины поломки.

Чаще всего причинами поломок является износ деталей.

Если детали качественные, то эксплуатационный срок они имеют большой, а в случае с низкокачественными комплектующими, как на бытовых агрегатах, приходится прибегать к ремонту перфоратора своими руками достаточно часто. Именно поэтому бытовые перфораторы не рекомендуется эксплуатировать часто и долго, иначе неизбежна необходимость его ремонта в ближайшее время.

Устройство перфоратора показывает, что в агрегате происходит превращение электрической энергии в механическую, которая используется для выполнения полезных действий. Разделить условно инструмент можно на две части:

  • Электрическую
  • Механическую


Собственно и поломки также делятся на электрические и механические. К частым признакам механических неисправностей перфораторов относятся:

  1. При нажатии пусковой кнопки издаются признаки работы мотора, но при этом исполнительный механизм стоит на месте
  2. В патроне инструмента заклинивает рабочая насадка — бур, зубило, лопатка, коронка и т. п.
  3. Невозможно установить насадку в патрон
  4. При включении агрегата возникают посторонние шумы
  5. Не переключаются режимы работы
  6. Вытекает смазка

Выявить неисправности механической части перфоратора намного легче, чем электрические. Это связано с тем, что пользователь видит признаки поломки, что на 90% упрощает процедуру проведения ремонта. К частым неисправностям электрической части перфоратора относятся:

  1. При нажатии на кнопку «Пуск» отсутствуют признаки функционирования мотора
  2. Усиливается искрение щеток при работе, а также возникают признаки ощущения гари
  3. При работе инструмента возникает дым
  4. При нажатии кнопки возникает попеременное включение и отключение мотора

Практически во всех случаях неисправностей перфоратора, для проведения его ремонта своими руками понадобится его разобрать. Сделать это не трудно, но и торопиться не следует. Ведь часто неработоспособность инструмента может возникнуть по причине отсутствия электроэнергии в розетке. Поэтому немаловажно начинать ремонт перфоратора своими руками по инструкции.

Ремонт электрической части перфоратора диагностика поломок и их устранение

Чаще всего, как показывает практика, поломки перфоратора возникают в электрической части, поэтому именно с нее и нужно начинать диагностику. Если же инструмент работает, но при этом трещит, гудит или издает прочие звуки, то поломку нужно искать в электрической части, поэтому сразу рекомендуется пропустить пункт о ремонте электрической части и перейти к устранению поломок в механике.

Диагностика электрической части зависит от того, какая конкретно возникла поломка — прибор не подает признаков жизни или он работает, но при этом искрит, дымит или периодически отключается. Итак, чтобы починить перфоратор без сторонней помощи, необходимо соблюдать инструкцию. Рассмотрим основные виды поломок и способы их устранения.

Двигатель не включается и не подает признаков жизни

Самая распространенная поломка, когда инструмент не включается. Причинами могут выступать разные факторы — от отсутствия электроэнергии в розетке до поломки электродвигателя. Но начинать искать причину нужно от меньшего к большему, а не наоборот. Сразу разбирать перфоратор, если он не подает признаков жизни нецелесообразно, так как способствовать этому могут такие виды неисправностей, как описано ниже.

Отсутствует напряжение в сети

Банально, но именно в 15% случаев такие виды поломок возникают по этой причине. Вы работаете, и вдруг инструмент перестает подавать признаки жизни. Проверьте сразу наличие электрического напряжения в помещении. Даже если включаются лампочки в комнате, то это еще не означает, что все исправно. Возможно, во время бурения или работы перфоратора вы зацепили провод в стене, которым запитана розетка. Еще при продолжительной работе мог перегреться кабель, и выбить «автомат» на счетчике. В большинстве случаев розетки и освещение в помещениях запитываются от разных автоматов, то признак наличия света в комнате не означает, что все в порядке.


Чтобы убедиться в наличии напряжения в сети, необходимо воспользоваться индикаторной отверткой или мультиметром. Лучше взять в руки мультиметр, и установив его в режим измерения переменного напряжения свыше 220 В, вставить щупы в отверстия розетки. Если электричество в розетке имеется, и его показатели соответствуют норме (не ниже 190В и не выше 250В), то переходим к следующему этапу проверки.

Повреждение сетевого провода

На электромотор инструмента ток поступает по сетевому проводу, длина которого зависит от производителя, выпускающего перфоратор. При работе инструментом можно повредить не только кабель в стене, но и сетевой провод. И это может быть не обязательно рабочая насадка инструмента, но еще и передавливание провода дверью или другими предметами, инструментами и материалами.


Выявить неисправность провода можно следующим способом — визуально осмотреть его на предмет наличия дефектов в виде передавливания, повреждений и оплавления. Если признаки наличия дефектов отсутствуют, то рано бить в барабаны. Жила могла истончиться, поэтому для выявления 100-процентной исправности сетевого провода, понадобится его прозвонить.

Для прозвонки сетевого провода понадобится разобрать перфоратор. Если точнее, то разбирать нужно не весь инструмент, а только его рукоятку. После этого установить тестер в режим прозвонки, и прикасаясь одним щупом к выводу на вилке, а вторым к жиле провода (подключенной к кнопке), произвести проверку. Звуковой сигнал означает, что жила в порядке. Аналогично проделать процедуру для второй жилы. Если обе жилы прозваниваются, тогда понадобится произвести более серьезный ремонт перфоратора своими руками.

Ремонт кнопки перфоратора и диагностика ее неисправности

Что представляет собой кнопка на перфораторе (ее еще называют выключатель) — это часть электрической схемы, которая отвечает за подачу тока на электромотор, то есть за включение и отключение самого инструмента. Если сломалась кнопка на перфораторе, то ее можно попытаться отремонтировать. Однако опыт показывает, что попытки ремонта заводят мастеров в тупик, и итог таковых попыток один — покупка новой кнопки. Только не спешите покупать кнопку на перфоратор, так как не всегда она является слабым звеном.


Если механически она не подает признаков поломки, то вероятность ее неисправности 50%. Если при нажатии на кнопку возникает ощущение ее неисправности, что проявляется по таким признакам, как заедание, заклинивание, несрабатывание или необходимость приложить большие усилия, чтобы ее нажать, то подтвердить ее поломку поможет только прозвонка. Для этого также понадобится мультиметр, которым нужно осуществить прозвонку контактов.

Стоит учитывать, что в зависимости от модели перфораторов, пусковые кнопки могут отличаться. Причем отличие не только в конструкции, но и в функционале. Профессиональные модели перфораторов оснащаются пусковыми кнопками без регулятора оборотов, но с рычагом для переключения направления вращения патрона — реверс. Бытовые перфораторы, которые также часто заменяют дрели, оснащаются дополнительно регуляторами оборотов, что позволяет проводить работы с соответствующей скоростью вращения патрона, например, когда нужно сверлить дерерообрабатывающий материал.

В зависимости от модели перфоратора, кнопку можно разобрать и почистить ее контакты. Однако если она подклинивает, то лучше сразу ее заменить. Удостовериться, что проблема неработоспособности инструмента именно в кнопке, поможет мультиметр, установленный в режим прозвонки. Включаем режим прозвонки, и касаемся обоими щупами к соответствующим клеммам кнопки перфоратора. При этом курок на кнопке нужно нажать. Если издается соответствующий звуковой сигнал при нажатии курка, то кнопка исправна, а если нет, то ее нужно заменить.

Это интересно! Щупы от мультиметра нужно подключать к клеммам кнопки, куда подсоединены провода, идущие на вилку и конденсатор. Это очень важно, так как подключение мультиметра к контактам, куда подведен сетевой провод, ничего не даст.

Ниже приведена схема подключения кнопки на перфораторе с реверсом без регулятора. Эта схема будет полезна не только для прозвонки кнопки, но и для тех, кто не запомнил расположение проводов, при замене выключателя.


Если вы разобрали перфоратор и не знаете, куда подключать щупы для прозвонки, то необходимо найти провода, которые идут на питание и конденсатор. Не имеет значения, перфоратор, какой марки у вас сломался Bosch, Makita или другие, в любом случае, принцип проверки одинаков. Для извлечения проводов из контактов выключателя, на некоторых моделях перфораторов понадобится воспользоваться тонкой проволочкой или шилом. Шило вставляется в тонкое отверстие возле контакта, куда входит провод и извлекаете его.

Если хотите, чтобы новая кнопка прослужила намного дольше, рекомендуется покупать оригинального образца. Ниже на видео показан ремонт кнопки перфоратора и ее замена своими руками.

Как отремонтировать перфоратор при истирании щеток

Если на перфораторе стерлись графитовые щетки, которые предназначены для передачи тока на коллектор, соединенный с обмоткой якоря. Принцип работы электрических двигателей заключается в создании магнитного поля статором, что способствует приводу в движение подвижной части — якоря или ротора.

Со временем щетки графитовые на перфораторе стираются, что является абсолютно нормальным. При их истирании происходит снижение качества контакта, поэтому если возникает сильное искрение, которое видно через вентиляционные отверстия в корпусе перфоратора, а также при обнаружении запаха гари и дыма, необходимо заменить щетки. Эти элементы не ремонтируются, так как они относятся к категории расходных материалов. Если они износились, тогда понадобится замена щеток электродвигателя. Меняются щетки достаточно просто, для чего необходимо их вынуть из щеточного узла, предварительно выкрутив саморезы, отсоединить провода питания, которые идут от кнопки, а затем в последовательности обратной снятию установить новые.


Определить неисправность и непригодность щеток для дальнейшего применения можно путем измерения их длины рабочей части. Если длина графитового основания менее 8 мм, значит, элементы нуждаются в замене. После замены, перфоратор будет работать как новый. Процесс замены щеток на бочковом перфораторе Einhell описан в видео материале.

Неисправности регулятора оборотов

Далеко не на всех моделях перфораторов имеется регулятор оборотов. Располагается это устройство обычно в конструкции кнопочного механизма. Если в конструкции вашего инструмента имеется регулятор оборотов вращения патрона, который вышел из строя, то ремонту он не подлежит, поэтому его следует заменить.

Выявить неисправность регулятора поможет такой признак, как отсутствие изменения скорости вращения патрона. Еще неисправность регулятора может быть причиной полной неработоспособности инструмента.

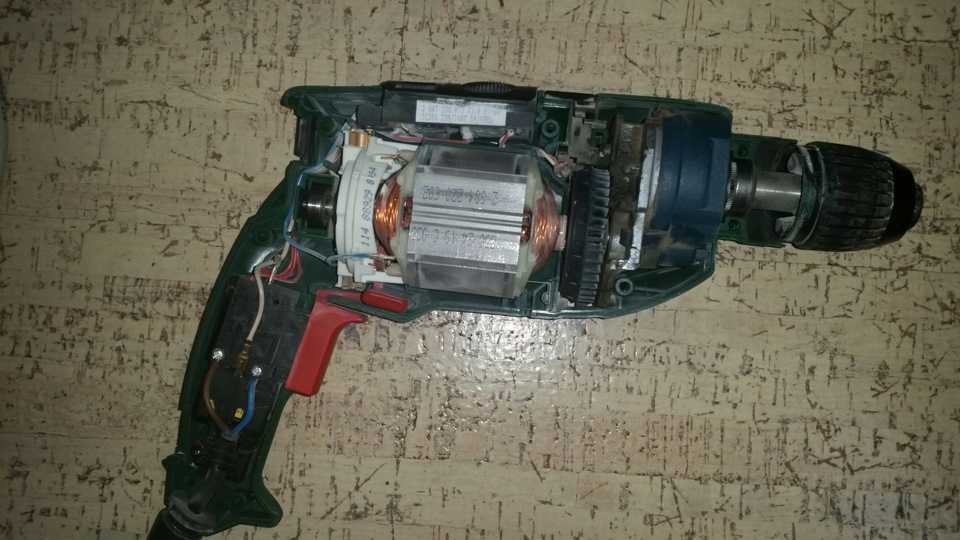

Неисправности электромотора перфоратора

Сердцем любого электроинструмента является коллекторный электродвигатель, который преобразует энергию электрическую в механическую. Если все описанные выше действия по диагностике и ремонту выполнены, а перфоратор при этом не работает, значит, требуется ремонт электродвигателя перфоратора. Это один из самых сложных элементов инструмента, который требует особенного подхода. Поломки этого узла можно разделить на две части — неисправности в роторе и статоре.

Если поломался якорь электродвигателя диагностика и ремонт

Начинать диагностику ротора (якоря) нужно с проверки состояния коллектора — это пластины или ламели, за счет которых происходит протекание тока через щетки. Для начала нужно осмотреть состояние этих ламелей, которые не должны иметь признаки нагара и почернений. Если нагар имеется, то возможно причина неработоспособности именно в нем. Очистку нагара рекомендуется выполнять самой мелкой бумажной наждачкой. Для контрольной очистки необходимо взять вату со спиртом, и тщательно прочистить каждую пластину.


После прочистки коллектора и замены щеток нужно проверить, работает ли перфоратор или нет. Если такой ремонт перфоратора не дает положительных результатов, тогда понадобится вооружиться мультиметром, и провести проверку пригодности якоря.

Причинами поломок якоря электроинструмента являются:

  • Нарушение изоляции обмотки, что ведет к увеличению сопротивления
  • Нарушение целостности обмотки или обрыв
  • Расслоение стального сердечника

Процесс проверки исправности якоря электродвигателя заключается в выполнении следующих действий:

  1. При помощи мультиметра измерить сопротивление якоря, касаясь поочередно одним щупом к каждой пластине коллектора, а вторым к сердечнику. Если прибор ничего не показывает, значит, изоляция обмотки на корпус стального сердечника не нарушена. Если на какой-либо пластине прибор показывает величину, то это означает, что ротор нуждается в перемотке
  2. Проверяется сопротивление между каждой пластиной, установив мультиметр в режим измерения сопротивления. Сопротивление между всеми пластинами должно быть одинаковым, а если оно сильно отличается, то якорь нуждается в замене обмотки
  3. Проверка межвиткового замыкания, но для этого понадобится специальный прибор с индикатором

Заменить обмотку на якоре своими руками в домашних условиях практически невозможно, поэтому понадобится помощь специалистов. Практика показывает, что замена обмотки целесообразна только в случае, если у вас дорогостоящий перфоратор, покупка нового якоря на который обойдется в круглую сумму. Если же перфоратор из недорогих, то проще купить новый ротор и заменить его самостоятельно, чем сдавать на ремонт в сервис. Принцип проверки исправности ротора на всех электроинструментах одинаков, поэтому подробное описание проверочных работ на исправность якоря описано на примере болгарок.

Неисправности статора на перфораторе как выявить и устранить

Статор — это неподвижная часть электродвигателя, которая также состоит из стального основания, на котором намотана медная обмотка. Статор является магнитом, за счет которого происходит воздействие на ротор, тем самым приводя его в движение. Чтобы удостоверить в исправности или неисправности статора перфоратора, понадобится также взять мультиметр в руки, и провести некоторые несложные манипуляции:

  1. Проверяется наличие сопротивления между обмотками статора и сердечником. Дотрагиваемся щупом до вывода обмоток, а вторым к сердечнику. Отсутствие сопротивления говорит об исправности устройства
  2. Каждым щупом нужно касаться поочередно к соответствующим выводам обмотки. Сопротивление в каждой обмотке должно быть примерно одинаковым, а при большом разбеге, можно делать вывод о нарушении изоляции
  3. Визуальный осмотр статора позволит также сделать заключение о его пригодности. При наличии признаков расслоения стальных пластин понадобится произвести его замену. Если повреждена только обмотка, то статор можно отремонтировать. Однако для этого его понадобится сдать в сервисный центр для перемотки


Стоит также отметить, что перфораторы оснащаются мощными электродвигателями с большим моментом, поэтому проблемы с выходом из строя «сердца» инструмента встречаются крайне редко. Если это происходит, то причиной тому является ненадлежащая эксплуатация инструмента, например, бытовыми перфораторами нельзя долго работать. Еще причиной может послужить неправильное хранение, когда инструмент лежит во влажном помещении. В любом случае, факторов, которые могут послужить причиной выхода из строя мотора, достаточно, поэтому только после того, как будет выявлена конкретная поломка, понадобится принять решение о ее устранении.

Ремонт механической части перфоратора диагностика поломок и их устранение

При поломках в механической части перфоратора понадобится также разобрать инструмент, чтобы выявить дефекты. Механические поломки обнаружить намного проще, так как они слышны или видны после разборки.


В механической части перфоратора выделяют три основных узла, которые нуждаются в ремонте:

  1. Редуктор — чтобы выявить поломку этого узла, понадобится разобрать инструмент, а затем осмотреть механизм. Если это бочковый перфоратор, то предварительно нужно слить масло. Визуально можно выявить такие дефекты редуктора, как слизывание зубьев шестерней, неисправность пьяного подшипника, нарушение целостности ударника. Ремонт редуктора перфоратора в отличие от электромотора, можно выполнить своими руками
  2. Патрон — это еще один узел, который при ненадлежащем уходе может выйти из строя. Часто поломки патрона связаны с засорением ее внутренней части. Устранить неисправности патрона на перфораторе можно после разборки этого узла. Если внутренние детали повреждены, то патрон нужно заменить
  3. Переключатель режимов — это полезная опция, которая предназначена для того, чтобы иметь возможность эксплуатировать инструмент не только для бурения, но и сверления

Все эти узлы рано или поздно ломаются, и чтобы не сдавать инструмент в сервисный центр, рекомендуется выполнить ремонт перфоратора своими руками.

Ремонт редуктора или если перфоратор не работает в режиме ударного молотка

Если перфоратор при включении режима ударного действия не бурит, а сверлит, то есть не работает ударная функция, то причинами этому могут служить такие факторы, как неисправность плавающего подшипника (разрушение внутренней обоймы) и нарушение целостности штока (бойка). Выявить такую поломку издалека без демонтажа пластикового корпуса невозможно, поэтому разбирается перфоратор (его механическая часть), и осматривается внутренняя конструкция механизма.

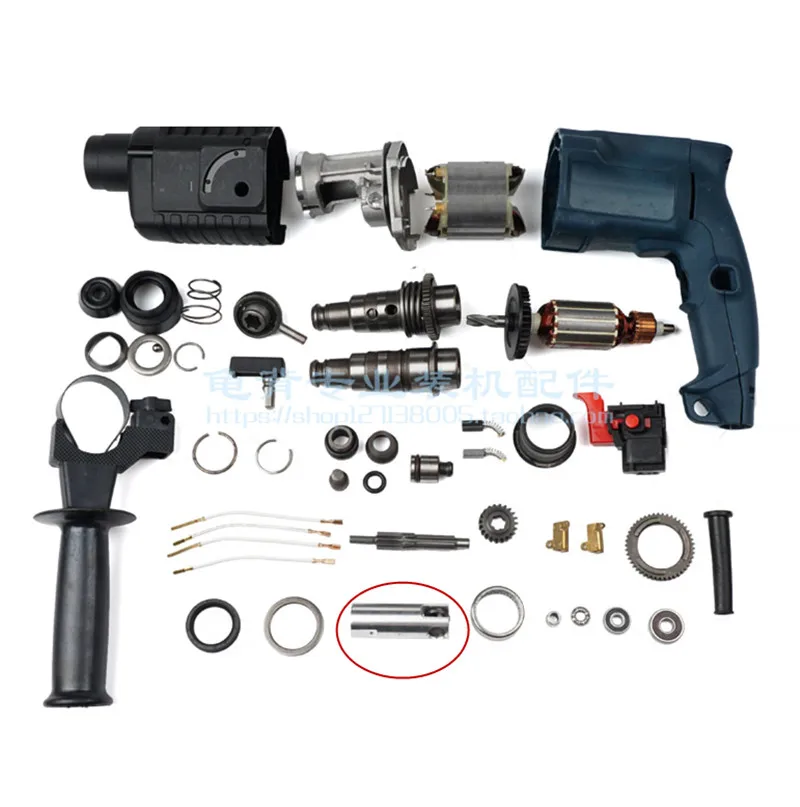

Как заменить пьяный подшипник на перфораторе

Если из строя вышел плавающий подшипник (на прямых) или коленвал (на бочковых) агрегатах, то их следует заменить. Если же причиной неработоспособности перфоратора является шток или боек, который с течением времени изнашивается, то его также следует заменить. Процесс демонтажа пьяного подшипника выполняется достаточно просто. Для этого извлекается фиксирующая П-образная скоба при помощи отвертки, после чего подшипник можно извлечь рукой.


При замене плавающего подшипника понадобится выполнить качественную очистку всех внутренних деталей.


Как отремонтировать ударный боек и собрать его на место

Поломка ударного бойка на перфораторах — это распространенная неисправность, устранить которую можно самостоятельно, если знать, как правильно разобрать конструкцию редукторного узла. Если необходимо отремонтировать или заменить ударник (он же боек), то процесс его извлечения из растровой трубы выполняется следующим способом:

  1. В растровой втулке найти два отверстия, в которых видна часть стопорного кольца
  2. При помощи отвертки поддеть стопорное кольцо в обоих отверстиях
  3. Из растровой втулки выпадет боек. Если он не выпадает, то отвертку вставляем в противоположное отверстие, и подталкиваем его

В итоге получаем боек, который состоит из некоторых деталей, в том числе и уплотнительных манжет, которые рекомендуется заменить на новые.

Часто в бойке выходит из строя ударный болт, который необходимо заменить.


После его замены необходимо собрать детали и установить механизм на место внутрь растровой трубы, предварительно смазав каждый элемент. Фиксация ударного бойка осуществляется стопорным кольцом, которое устанавливается путем вдавливания отверткой.

Как выполняется снятие и замена перекосных подшипников и ударных бойков на перфораторах, подробно показано в видео материале.

В любом случае, если вы меняете детали, то одновременно с ними нужно полностью заменить смазку, очистив весь механизм и корпус механической части от старой выработки. Если этого не сделать, то ремонт с высокой долей вероятности, придется повторить, так как в смазке содержится много металлической пыли и осколков.

Если перестал вращаться патрон как отремонтировать

Перед тем, как отремонтировать перфоратор, понадобится для начала выявить причину поломки. К примеру, если не крутится рабочий орган или патрон, то причиной тому может служить шестеренчатый механизм. Момент от вала двигателя на промежуточный вал инструмента не передается по причине истирания зубьев на шестернях, поэтому патрон не вращается.


Еще патрон может не вращаться по причине заклинивания редукторного узла. Если откололась часть зуба шестерни, то ее могло зажать внутри вращающихся элементов, что приводит к заклиниванию. Если заклинил редуктор, то это будет слышно. Двигатель будет гудеть, но при этом инструмент не будет работать. Устранить такую поломку поможет разборка инструмента и удаление застрявших деталей.

Если в патроне не держится бур и постоянно выпадает

Если при установке в патрон инструмента бура или других насадок, происходит их выпадение, то причиной этому является несоблюдение правил эксплуатации агрегата. Работать инструментом, в котором не держится бур и другие насадки, не только трудно, но еще и опасно.


Если не держится патрон, то причиной этого является его износ или поломка. Чтобы устранить такой вид поломки, понадобится разобрать патрон и выявить причину. Причинами же могут быть следующие факторы:

  • Деформация фиксирующих шариков для перфораторов с типом патрона SDS plus и ролики для SDS max
  • Выработка ограничительного кольца
  • Проседание фиксирующей пружины

Заменив изношенную деталь, патрон снова начинает работать исправно. Как разобрать патрон перфоратора и отремонтировать его, показано на примере инструмента марки ДИОЛД sds max на видео ниже.

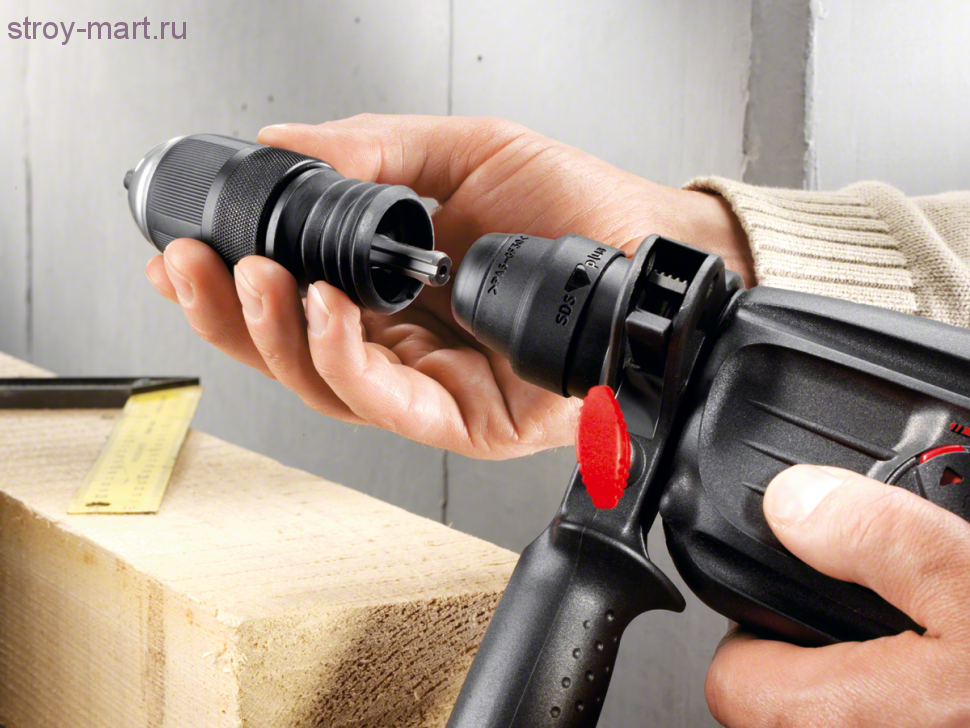

Не держится патрон в перфораторе причины и ремонт

Кроме того, что в патроне не держатся насадки, встречаются такие ситуации, когда бур слетает вместе с патроном. Это также не приятное явление, которому имеется свое объяснение. Причиной такой поломки является износ крепления корпуса, которым фиксируется элемент. Корпус патрона крепится за счет стопорного кольца, насаженного на конце растровой втулки.


Как только нарушается целостность стопорного кольца, то при работе рассыпается весь патрон со всеми составными деталями — защитный чехол, шарики, ролики, пружинки и т.п. Отремонтировать перфоратор своими руками при слетающем патроне не трудно. Для этого нужно расположить все элементы на свои места, а затем зафиксировать все при помощи нового стопорного кольца. Для установки стопорного кольца понадобится воспользоваться специальными устройствами — круглогубцами.

Как заменить подшипники на перфораторе и их смазка

На перфораторе имеется не только «пьяный» подшипник, но и обычные шариковые подшипники, на которых центрируется якорь электродвигателя. Подшипники, которые обеспечивают вращение вала якоря, нуждаются в регулярной смазке. Перекосный подшипник также должен быть в смазке, иначе это может ускорить его износ. При установке буров и других насадок нужно смазывать их хвостовики, что позволит продлить срок службы составных частей патрона, среди которых имеются и фиксирующие шарики или ролики, в зависимости от типа патрона.


Чтобы демонтировать подшипники для их замены, понадобится воспользоваться специальным инструментом, который называется съемник. Установка новых подшипников выполняется путем использования соответствующего размера трубки и молотка. При монтаже новых устройств нужно также учитывать один фактор — они не должны быть перекошены относительно вала ротора. Как меняется пьяный подшипник, уже известно. На бочковых перфораторах вместо пьяного подшипника может быть установлен коленвал, который имеет больший ресурс, по сравнению с аналогом на прямых агрегатах.

Это интересно! Если сравнить стоимость бочковых моделей с ударными механизмами – пьяным подшипником и коленвалом, то последние стоят дороже, что связано с их эффективностью и надежностью. Однако это не значит, что модели с плавающими подшипниками не эффективны. Они имеют несколько меньший ресурс, однако также обладают высокой эффективностью ударной работы.

Как правильно разобрать редуктор на перфораторе и отремонтировать его

Чтобы произвести диагностику редуктора, а также его ремонт на перфораторе, понадобится для начала его разобрать. Как это правильно делать, рассмотрим далее. Первоначально необходимо выкрутить все винты, удерживающие пластиковую крышку корпуса, а также демонтировать патрон. После этого редуктор с корпусом разводятся в разные стороны до появления между ними щели. Чтобы снять переключатель режимов, его нужно сначала перевести в режим «удар со сверлением», а затем демонтировать. Для этого нужно прижать переключатель к корпусу и сместить его немного ниже режима удара со сверлением, после чего потянуть на себя.

Вслед за переключателем, можно снять пластиковую крышку корпуса, под которой располагается редуктор или же вынуть механизм из основания корпуса. Все зависит от модели перфоратора, которого проводится ремонт. После проведения ремонта редуктора на перфораторе, понадобится собрать его на место, предварительно обработав смазочными материалами. Смазки должно быть в достаточном количестве, чтобы исключить вероятность работы механизма в условиях без смазывающих веществ.

Как ремонтировать бочковой перфоратор

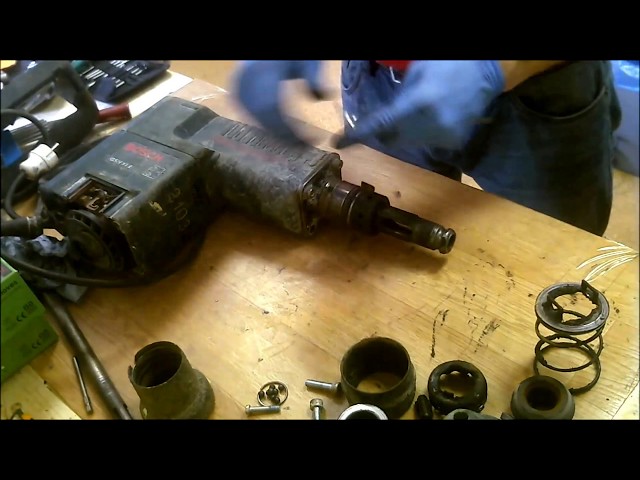

Разборка перфоратора не представляет никаких трудностей, однако процесс демонтажа отличается в зависимости от вида инструмента. К примеру, ремонт бочкового перфоратора начинается со слива масла из специальной емкости, в то время как на пистолетных устройствах такие устройства отсутствуют.

Процесс разборки бочкового перфоратора начинается с того, что демонтируется пластиковая крышка, которая находится сверху. Для доступа к электрической части понадобится снять пластиковую крышку в нижней части. Принцип ремонта электрической и механической частей перфоратора бочкового типа аналогичен прямым устройствам.

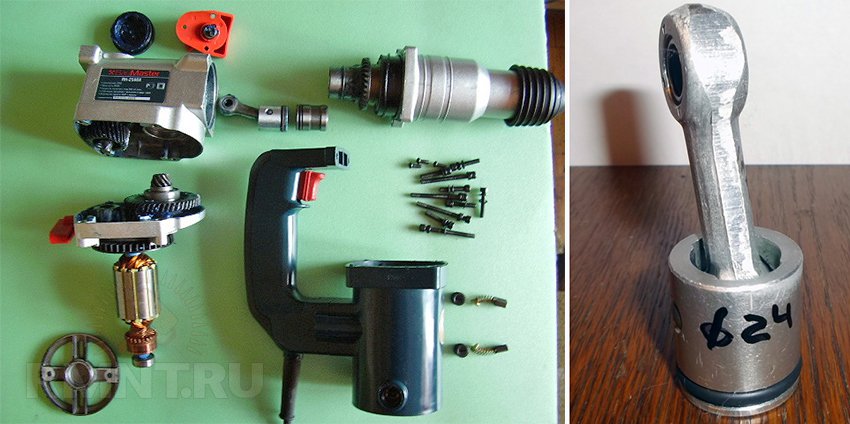

На бочковых перфораторах вместо перекосных подшипников применяются кривошипно-шатунные механизмы. Однако в конструкции таковых агрегатов используются скользящие подшипники, расположенные на кулачке колеса совместно с эксцентриком. Все эти механизмы работают в жидкой смазке, количество которой должно быть в достатке. Если смазки недостаточно или она давно не менялась, повышается вероятность выхода из строя кривошипно-шатунного механизма перфоратора.


Если на бочковом перфораторе сломался боек, то есть ударный режим не работает или замечается, что сила удара значительно ослабла, то необходимо произвести его ремонт или замену. Принцип ремонта бочкового перфоратора для замены бойка состоит в следующем:

  1. Для начала нужно отсоединить ствол от корпуса агрегата. Для этого демонтируется патрон, а затем, когда механизм будет извлечен, понадобится из ствола извлечь поршень. Для этого нужно постучать по стволу (не сильно), пока поршень не выпадет
  2. Чтобы добраться до бойка, понадобится снять подшипник, предварительно извлекая стопорное кольцо
  3. После того, как подшипник будет демонтирован, понадобится снять шарики. Когда три шарика будет извлечены, можно извлечь растровую трубку
  4. На растровой трубке также есть шарики, которые нужно также извлечь. После их снятия, нужно не перепутать их с теми, которые установлены в стволе и фиксируют растровую втулку
  5. Как только шарики из растровой втулки будут демонтированы (они меньшего диаметра), понадобится вытолкнуть отверткой или другим тонким инструментом боек наружу для его замены. На фото ниже показан внешний вид бойка бочкового перфоратора


Если он исправен, как на фото, то необходимо заменить уплотнители и смазать его. Если он поврежден, тогда его следует заменить полностью.

Это интересно! Бочковые агрегаты не имеют в конструкции механизма функции сверления, как это присуще для пистолетных устройств. Это означает, что профессиональные бочковые агрегаты используются исключительно для тяжелых работ, как долбежка и бурение. Кроме того, в конструкции таковых агрегатов применяются только патроны под насадки с типом хвостовиков SDS-max.

Как правильно пользоваться и ухаживать за перфоратором чтобы часто не ремонтировать

Сколько прослужит электроинструмент, все зависит от того, как правильно он эксплуатируется и хранится. Даже если это профессиональный инструмент популярных марок DeWalt, Makita, Metabo, Bosch, Хитачи и другие, то это вовсе не значит, что их можно нагружать по полной. Любой даже самый качественный и дорогой инструмент имеет свой определенный ресурс, который во многом зависит от характера эксплуатации и хранения.


Хотите продлить срок службы только что купленного перфоратора, тогда уже с первых дней нужно соблюдать ряд следующих рекомендаций:

  1. Перед тем, как воспользоваться инструментом, необходимо проверить его техническое состояние визуально
  2. Использовать агрегат только для тех работ, которых он предназначен. Если в назначении отсутствует опция сверления, то пытаться просверлить отверстие ударной функцией в металле или дереве не стоит, так как у вас это не только не получится, но еще и сломается инструмент
  3. Перед установкой бура и прочих насадок в патрон нужно обязательно наносить смазку на хвостовую часть. Это продлит срок службы не только инструмента, но и используемых насадок
  4. После окончания работ очищать перфоратор от пыли и мусора, а еще лучше, используя компрессор и продувочный пистолет, выполнять очистку инструмента сжатым воздухом
  5. Не хранить инструмент во влажных помещениях, так как в конструкции рабочих механизмов скапливается влага, которая не только разрушает металл, но еще и может стать причиной короткого замыкания при включении инструмента в розетку

Это простейшие правила, которые помогут продлить срок службы инструмента до 5-10 лет в зависимости от частоты его применения. Кроме электрических, есть еще аккумуляторные модели перфораторов, ремонт которых практически аналогичный. Конструктивно аккумуляторные устройства похожи на бочковые агрегаты, только дополнительно они оснащены автономными аккумуляторами.

В целом следует отметить, что если известна конструкция устройства и принцип работы, то любой ремонт перфоратора своими руками разных марок выполнить не составит большого труда. Трудности лишь возникают в основном по части электрики, однако используя вышеизложенный материал, любые поломки можно легко и быстро устранить.

Публикации по теме

что делать, если перестал бить, как разобрать, поменять патрон и так далее + видео

Для сверления отверстий в различных материалах, ломки стен, бурения горных пород и дорог предназначен перфоратор. Инструмент используется при больших нагрузках и со временем у него возникают неисправности. Можно заменить вышедший из строя перфоратор на недорогую китайскую модель. Но если у вас брендовый инструмент, то его жалко выкидывать. Чтобы не отдавать за устранение неисправностей половину стоимости перфоратора, можно это сделать самостоятельно. Ни один ремонт не обходится без изучения устройства инструмента и порядка его разборки.

Виды перфораторов

Перфораторы имеют несколько классификаций. Это обусловлено различными сферами применения инструмента.

Количество режимов может быть от одного до трёх:

  • сверление. Перфоратор работает в режиме дрели;

  • сверление с ударом. Можно делать отверстия в кирпиче и бетоне;

  • отбойный молоток, то есть удар без сверления.

Типы приводов перфоратора:

  • электрический. Подключение к сети или работа от аккумулятора;

    Перфоратор с аккумулятором

  • пневматический. Такие перфораторы применяются там, где наличие электричества опасно возникновением пожара или взрыва. И в условиях большого количества воды, где может произойти короткое замыкание, например, при устранении аварии;

    Пневматический перфоратор

  • бензиновый. Инструмент используется в ремонте и строительстве дорог, горнодобывающей промышленности. В основном, в качестве отбойного молотка.

    Бензиновый перфоратор-молот

Классификация по массе:

Типы патронов, используемых в перфораторах:

  • SDS+ устанавливается на лёгкие и средние перфораторы для работы бурами до 20 мм;

  • SDS max используется для буров более 20 мм, поэтому устанавливаются на тяжёлые перфораторы, имеющие большую мощность.

Классификация по расположению двигателя:

Устройство перфоратора

Независимо от функций и конструкций перфораторы имеют аналогичные основные элементы.

Устройство простого перфоратора с сетевым приводом

Устройство простого перфоратора

  1. Сетевой шнур.

  2. Кнопка включения.

  3. Двигатель.

  4. Редуктор.

  5. Ударный механизм.

  6. Патрон.

У бочкового перфоратора те же основные узлы.

Устройство бочкового перфоратора с сетевым приводом

У бочкового перфораторатакие же основные узлы

Ударный механизм перфоратора может быть выполнен в двух вариантах:

  • ударный механизм с качающимся подшипником;

    Механизм с качающимся подшипником

  • кривошипно-шатунный ударный механизм.

    Механизм с кривошипно-шатунным механизмом

Качающийся подшипник ещё называют пьяным. Такой механизм используется в лёгких и средних перфораторах.

Ударный механизм с пьяным подшипником

Кривошипно-шатунный механизм используется в тяжёлых перфораторах.

Кривошипно-шатунный ударный механизм перфоратора

Как разобрать перфоратор

Разбирайте перфоратор последовательно. Внимательно осматривайте все детали. Даже если вы ищите проблему в одном узле, можете найти повреждённые детали в других узлах. При разборе инструмента следует чистить корпус от пыли и грязной смазки.

Как разобрать патрон и вытащить застрявшую оснастку

Начинайте с разбора патрона, чтобы он не мешал снятию корпуса редуктора.

  1. Снимите резиновый пыльник 1, стопорное кольцо 2 и пластиковый пыльник 3.

    Разобранный патрон

  2. Далее, будьте внимательны, так как в пазах втулки под фиксирующей шайбой 4 находится шарик. Он может выскочить.

    Шарикв пазу втулки

  3. Аккуратно снимите шайбу 4, стопорящую пластину 5, пружину 6 и шарик 7. В зависимости от модели патрона, могут быть ещё кольца, шайбы и шарики.

Если из патрона не вытаскивается бур или другая оснастка, есть два варианта решения этой проблемы:

  • зажмите оснастку в тиски. Слегка пошатывая перфоратор, тяните его на себя;
  • зажмите перфоратор в тиски через резиновые прокладки, чтобы не повредить пластиковый корпус. Конец оснастки зажмите газовым ключом. Постукивайте молотком по ключу в направлении оси оснастки.

Второй вариант используется в крайнем случае. Если после нескольких ударов бур или зубило не удалось вытащить, прекратите. Можете повредить перфоратор. Разберите патрон и редуктор. Выколоткой попробуйте выбить оснастку. После такой процедуры, скорее всего, потребуется замена растровой втулки. Чтобы в дальнейшем не было такой проблемы, смазывайте конец оснастки.

Как вытащить застрявший бур из патрона перфоратора

Как снять переключатель режимов

В одних моделях перфораторов переключатель снимается поворотом в крайнее правое положение, в других — в крайнее левое. Рассмотрим крайнее правое положение.

  1. Переключатель режимов поставьте на удар. Если режима удара нет, в удар со сверлением.

    Переключатель в режиме удара

  2. Нажмите кнопку в переключателе и поверните его чуть-чуть ниже удара до щелчка.
  3. Потяните на себя, подденьте отвёрткой и снимите.

    Подденьте переключатель отвёрткой

Разбор электрической части перфоратора

  1. Открутите и снимите заднюю крышку.
  2. Открутите болты крепления сетевого шнура.
  3. Извлеките кнопку и провода из своих пазов.

    Провода перфоратора

  4. Отсоедините провода от статора.
  5. Открутите болты щёткодержателей и извлеките щётки.
  6. Очистьте корпус от пыли.
  7. Открутите болты, соединяющие корпус электрики с корпусом редуктора. Разъедините оба корпуса отвёрткой.
  8. Ротор соединён с редуктором через вал и легко вынимается из него. Снимите с якоря подшипники съёмником.
  9. Извлеките воздухозаборник из корпуса электрики.
  10. Открутите статор от корпуса. Возьмите деревяшку и постучите тихонько по рёбрам корпуса, и статор начнёт выходить.

Разбор механической части перфоратора

  1. Снимите пластиковый корпус редуктора. Вы увидите алюминиевый корпус со вставленным в него пьяным подшипником, промежуточным валом, растровой втулкой.

    Растровая втулка и пьяный подшипник

  2. Тщательно очистьте пластиковый корпус редуктора, потому что в нём остаются куски от развалившего подшипника. Возьмите магнит и пройдитесь по всем отверстиям, чтобы убрать все шарики и металлические осколки. Полностью вычищайте смазку. В ней могут остаться куски пластикового сепаратора.
  3. Из пьяного подшипника выньте промежуточный вал.
  4. Чтобы демонтировать косозубую шестерню, снимите стопорное кольцо и подшипник специальным съёмником.

    Снятие косозубой шестестерни

  5. Для демонтажа прямозубой шестерни нужно снять стопорное кольцо и пружину на другом конце вала.

    Снятие прямозубой шестерни

  6. Втулку снимите с гильзы.

    Растровая втулка, снятая с гильзы

  7. Гильзу извлеките из алюминиевого корпуса.
  8. Внутри гильзы стоит боёк. Он вытаскивается гнутой жёсткой проволокой.

    Гильза с бойком

Как собрать перфоратор

Сборка осуществляется блоками. Сначала соберите мелкие запчасти в блоки, а потом соедините их.

  1. В алюминиевый корпус редуктора вставьте подшипник с промвалом и гильзу.
  2. На корпус наденьте резинку. Она препятствует вытеканию смазки.
  3. Растровую втулку соедините с гильзой.
  4. Обильно смажьте снаружи пьяный подшипник и шестерёнки.

    Редуктор после чистки и смазки

  5. На собранный узел наденьте пластиковый корпус редуктора.
  6. Вставьте ротор в редуктор.
  7. Установите в корпус электрики статор и воздухозаборник. Соедините две половины корпуса перфоратора.
  8. Вставьте отвёртку в отверстие растровой втулки и покрутите. Она должна легко вращаться. Прикрутите болты корпуса.

    Отверстие, в которое вставить отвёртку

  9. Поставьте щётки на место.
  10. Вставьте в пазы кнопку и все провода. Убедитесь, что ничего не мешает, и наденьте заднюю крышку. Прикрутите её.

    Надеваем заднюю крышку

  11. Перед установкой кнопки переключения отвёрткой подвиньте скобу переключения в корпусе перфоратора. Чтобы штырёк, который находится на переключателе, попал между двумя металлическими направляющими скобы.

    Установка переключателя режимов

  12. Поставьте переключатель режимов чуть ниже удара, надавите на него и поверните вверх до щелчка.
  13. Соберите патрон в обратной последовательности.

Как собрать перфоратор

Диагностика перфоратора

Возьмите мультиметр, поставьте его в режим прозвонки и начните проверку с сетевого шнура.

  1. Соедините один щуп с концом вилки, другой с контактами на другом конце провода. При соединении с одним из контактов должен быть звуковой сигнал. Проделайте аналогичные действия с другим концом вилки.
  2. Проверьте кнопку включения на контактах с сетевым шнуром и со статором. Нажимайте курок кнопки.
  3. Проверьте контакты реверса.
  4. Соедините щупы со щётками для проверки контакта через якорь.
  5. Соедините щупы с проводами статора и прозвоните их.
  6. Если у статора или щёток контакты не прозваниваются, а кнопки и сетевой шнур рабочие, переходите к диагностике коллектора и обмоток двигателя.

Диагностика проводов и кнопок перфоратора мультиметром

https://youtube.com/watch?v=u3qayqobvnc

У якоря сначала осмотрите коллектор и обмотку. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Повреждения коллектора: приподнятые, изношенные или пригоревшие пластины.

Проведите диагностику мультиметром:

  • поставьте сопротивление 200 Ом. Соедините щупы прибора с двумя соседними пластинами коллектора. Если сопротивление одинаковое между всеми соседними пластинами, значит, обмотка исправна. Если сопротивление менее 1 Ом и очень близко к нулю, есть короткое замыкание между витками. Если сопротивление выше среднего в два и более раз, значит, есть обрыв витков обмотки. Иногда при обрыве сопротивление настолько велико, что прибор зашкаливает. На аналоговом мультиметре стрелка уйдёт до конца вправо. А на цифровом ничего не покажет;

    Проверка целостности обмотки якоря

  • определение пробоя на массу. Поставьте на шкале прибора максимальное сопротивление. В зависимости от тестера оно может быть от 2 МОм до 200 МОм. Один щуп соедините с валом, а другой с каждой пластиной по очереди. При отсутствии неисправностей сопротивление должно быть нулевое;

  • то же проделайте с ротором. Один щуп соедините с железным корпусом ротора, а другой перемещайте по пластинам.

    Определения замыкания обмотки с корпусом ротора

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести на ремонт в мастерскую.

Проверка работоспособности статора мультиметром:

  • поставьте режим сопротивления 200 Ом. Соедините щупы прибора с концами одной обмотки. Единица означает обрыв, а ноль — короткое замыкание между витками. Если показывает наличие сопротивления более 1,5 Ом, то проверяйте вторую обмотку. У обеих обмоток должно быть приблизительно одинаковое сопротивление;

  • проверьте отсутствие пробоя на массу, то есть замыкание обмотки с металлическим корпусом статора. В мультиметре поставьте режим максимального сопротивления. Соедините один щуп с концом обмотки, другой щуп с металлическим корпусом статора. Единица говорит об отсутствии пробоя.

Неисправности и их причины

Частые неисправности перфоратора:

  • не включается. Проверить электрическую цепь;
  • перфоратор не бьёт. Поломка в ударном механизме;
  • инструмент не крутит, не сверлит. Причины: подшипники якоря, шестерня якоря, редуктор;
  • бур вылетает, не держится. Неисправность патрона или растровой втулки;
  • искрение в корпусе электрики. Причины: нарушение изоляции обмотки якоря, износ щёток, коллектора, засорение щёткодержателей;
  • искрение в области кнопки включения. Неисправность контактов кнопки или проводов;
  • перфоратор греется. Причина в износившихся щётках, коротком замыкании витков обмоток, плохой смазке редуктора;
  • перфоратор не держит патрон. Сломалось стопорное кольцо или фиксирующая шайба.

Ремонт своими руками

При разборе узла внимательно осматривайте детали на наличие трещин и сколов.

Замена кнопки включения

Перед заменой пометьте проводки и контакты кнопки, чтобы не перепутать порядок подключения.

  1. Чтобы заменить кнопку, достаточно открутить винтики контактов. Но могут встретиться кнопки без винтиков. Здесь рядом с контактами есть отверстия, в которые вставляется игла или тонкое шило. Ткните в отверстие, надавите и вытяните проводок. Не дёргайте за провод, вы можете повредить кнопку.
  2. Провода необходимо зачистить и залудить.
  3. Возьмите старую кнопку и купите аналогичную.
  4. На новой кнопке вставьте шило в отверстие, слегка надавите и вставьте провод. Он автоматически зажмётся контактами.
Замена кнопки с помощью шила

Замена щёток

Щётки необходимо периодически проверять. При износе одной на 40% менять обе. Также, чистить щёткодержатели.

  1. Для извлечения щёток снимите заднюю часть корпуса. Отогните пружинки, которые прижимают щётки.

    Отогните пружинки, прижимающие щётки

  2. Открутите щёткодержатели. Извлеките щётки.
  3. Очистьте щёткодержатели от пыли и нагара. Намотайте тряпочку на отвёртку и смочите спиртом. Нагар счищается надфилем. Щётка должна легко ходить в щёткодержателе, тогда она будет хорошо прижиматься пружиной.
  4. Вставьте новые щётки. Поверните пружинки, чтобы они прижали щётки.

Замена и подключение статора

  1. Извлеките статор из корпуса электрики. На его место поставьте новый.
  2. Вкрутите крепёжные болты.
  3. Установите воздухозаборник.
  4. Приступайте к подключению обмоток. Два конца разных обмоток соедините друг с другом и подключите к ближайшей щётке. Два других соединённых конца подключите к кнопке пуска. Провод от второй щётки тоже подключите к кнопке.

Замена подшипников

В перфораторе несколько подшипников. Для их демонтажа потребуется съёмник. В некоторых случаях необходимо снять стопорное кольцо. Если нет съёмника, подвешивают вал с подшипником и деревяшкой выбивают его. Сажают подшипник с помощью наставки из полипропиленовой трубки постукиванием по ней молотком.

Замена патрона

Патроны в перфораторах меняются очень просто. Снимаете резиновый пыльник, стопорное кольцо, пластиковый пыльник, шайбу, прижимающую шарики, фиксирующие пластины, пружину. В разных моделях количество колец и пластин отличается. На их место ставите новый комплект.

Ремонт пьяного подшипника

Подготовьте плоскую отвёртку, чистую ветошь и смазку для редуктора, рекомендованную в инструкции.

  1. Подшипник держится за счёт скобы. Отсоедините её плоской отвёрткой.
  2. Извлеките пьяный подшипник из алюминиевого корпуса редуктора.
  3. Выньте игольчатый подшипник.
  4. Извлеките шестерёнку и пружину.
  5. Снимите с пружины пластиковую центровку.
  6. Замените негодные запчасти.
  7. Возьмите алюминиевый корпус редуктора и тщательно его очистьте сухой ветошью. Все запчасти тоже очистьте.
  8. Смажьте подшипник изнутри. Вставьте в него игольчатый подшипник и тоже смажьте.
  9. Вставьте шестерёнку, смажьте изнутри и вставьте в неё пружину. Наденьте центровку.
  10. Промежуточный вал смажьте и поставьте на него скобу переключения. Установите вал в пьяный подшипник.

    Пьяный подшипник с промвалом в сборе

  11. Алюминиевый корпус смажьте. Вставьте в него подшипник так, чтобы направляющая центровка села на штырёк в корпусе.
  12. Пьяный подшипник не надо сразу утапливать вглубь корпуса, так как на его рычаг будет надеваться втулка от гильзы.

    Пьяный подшипник с втулкой от гильзы

  13. В гильзу вставьте приводимую втулку. Гильзу опустите в корпус редуктора и вставьте рычаг наружного кольца подшипника в отверстие втулки.
  14. Надавите на подшипник. Зафиксируйте его скобкой. Используйте плоскую отвёртку в качестве рычага при установке скобы.

Ремонт растровой втулки и ударного болта

Чтобы разобрать растровую втулку, нужно сжать пружину, снять стопорное кольцо и шестерню.

Растровая втулка в сборе и без шестерни

Растровая втулка в сборе и без шестерни

Ударный болт ремонтируется путём замены деталей или меняется полностью, если развалился на части.

  1. В растровой втулке с двух сторон есть отверстия, в которых отчётливо видно стопорное кольцо. Маленькой плоской отвёрткой подденьте и сдвиньте кольцо с обеих сторон.

    Растровая втулка

  2. Достаньте кольцо и вытряхните из втулки ударный болт.

    Дефект ударного механизма

  3. Разберите его на детали и проверьте их целостность. Износившиеся детали замените на новые.

    Ударный болт

  4. Очистьте растровую втулку изнутри и снаружи. Смажьте её и болт.
  5. Вставьте сначала собранный ударный болт, потом стопорное кольцо. Возьмите большую плоскую отвёртку, надавите на кольцо до щелчка. Теперь надо проверить, как оно закрепилось. Вставьте плоскую отвёртку в узкое отверстие втулки и несильно постучите молотком, как по зубилу. Кольцо должно остаться на месте.

Замена гильзы

Гильза изнашивается реже растровой втулки, но при частом перегреве инструмента она тоже выходит из строя. Из алюминиевого корпуса редуктора извлеките растровую втулку и гильзу. На её место поставьте новую.

Изношенная и новая гильза с бойком

Изношенная и новая гильза с бойком

Особенности ремонта бочкового перфоратора

Ремонт бочкового перфоратора имеет те же принципы, что и простой. Основное отличие в конструкции и количестве элементов.

Замена щёток

  1. Снимите нижнюю крышку корпуса и увидите заглушки, которые надо открутить.

    Открутите заглушки

  2. Щётки имеют пружинки, поэтому после извлечения заглушек пружинки приподнимутся над корпусом, и вы легко сможете вытащить щётки.

    Извлеките щётки

Замена щёток у бочкового перфоратора

Ударный механизм и ремонт редуктора

Основное отличие бочкового перфоратора от простого в конструкции редуктора. Некоторые модели имеют ударный механизм с пьяным подшипником.

Бочковой перфоратор с пьяным подшипником

Бочковой перфоратор с пьяным подшипником

Но у большинства перфораторов кривошипно-шатунный ударный механизм.

Бочковой перфоратор с кривошипно-шатунным ударным механизмом

Кривошипно-шатунный ударный механизм у бочкового перфоратора

Все шестерни и подшипники необходимо проверять и смазывать. Изношенные менять. Чтобы разобрать такую конструкцию, нужно раскрутить болты на корпусе. Ствол выбивается из корпуса резиновым молотком. Подшипники снимаются съёмником.

  1. После снятия ствола нужно извлечь растровую втулку с бойком. Для этого необязательно разбирать весь корпус.

    Растровая втулка с бойком

  2. Деревянной колотушкой постучите по рёбрам металлического корпуса редуктора.
  3. Сначала выйдет боёк, потом втулка.
Как извлечь из бочкового перфоратора боёк и растровую втулку

Из-за неисправного бойка перфоратор перестаёт бить.

Ремонт бочкового перфоратора

Правильная эксплуатация и уход за перфоратором

Чтобы перфоратор работал долго, следует соблюдать некоторые рекомендации:

  • перед закреплением оснастки смажьте хвостовик средством, указанным в инструкции;

  • после работы очистьте патрон и оснастку;

  • при работе с бетоном через каждые 2 см вынимайте бур;

  • если нужно высверлить большое отверстие, используйте буры разного диаметра, чтобы не сверлить сразу самым большим буром;

  • при большом объёме работы делайте перерывы, чтобы оснастка остыла. В перерывах можете очищать патрон;

  • регулярно проводите полный разбор инструмента для чистки и смазки.

Если у перфоратора появилась какая-либо неисправность, ознакомьтесь с инструкцией. Внимательно осмотрите инструмент. Если не сомневаетесь в себе, то произведите ремонт своими руками.

  • Автор: Наталья Панкова
