ГОСТ 3964-69 (СТ СЭВ 573-86) Фрезы дисковые пазовые. Основные размеры (с Изменениями N 1, 2, 3), ГОСТ от 14 марта 1969 года №3964-69
ГОСТ 3964-69
(CT СЭВ 573-86)
Группа Г23
2250-0000
ФРЕЗЫ ДИСКОВЫЕ ПАЗОВЫЕ
Основные размеры
Slot milling cutters. Basic dimensions
ОКП 39 1834
Дата введения 1970-01-01
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности
РАЗРАБОТЧИКИ
Д.И.Семенченко. канд. техн. наук, Г.А.Астафьева, канд. техн. наук, Н.И.Минаева, Л.П.Зуб.
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР N 371 от 14.03.69
3. Срок проверки – 1994 г.; периодичность проверки – 10 лет.
4. Стандарт полностью соответствует СТ СЭВ 573-86
5. ВЗАМЕН ГОСТ 3964-59
6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
8. Проверен в 1984 г.
1. Основные размеры фрез должны соответствовать указанным на чертеже и в табл.1.
Чертеж. Основные размеры фрез
Примечание. Допускается замена фаски радиусом , равным .
Таблица 1
Размеры, мм
Обозначение | Применяемость | , | Число зубьев, | , | , | |||
2250-0001 | 3 | |||||||
2250-0002 | 4 | 0,1 | ||||||
2250-0003 | 50 | 5 | 16 | 27 | 14 | |||
2250-0004 | 6 | 0,2 | ||||||
2250-0101 | 8 | |||||||
2250-0102 | 10 | 0,3 | ||||||
2250-0103 | 4 | 1,0 | 0,1 | |||||
2250-0005 | 5 | |||||||
2250-0006 | 63 | 6 | 22 | 34 | 16 | 0,2 | ||
2250-0007 | 8 | |||||||
2250-0104 | 10 | |||||||
2250-0105 | 12 | 0,3 | ||||||
2250-0106 | 14 | |||||||
2250-0107 | 5 | |||||||
2250-0108 | 6 | 0,2 | ||||||
2250-0008 | 8 | |||||||
2250-0009 | 80 | 10 | 27 | 41 | 18 | |||
2250-0010 | 12 | |||||||
2250-0109 | 14 | 0,3 | ||||||
2250-0111 | 16 | |||||||
2250-0112 | 18 | |||||||
2250-0113 | 6 | 0,2 | ||||||
2250-0114 | 8 | |||||||
2250-0011 | 10 | 20 | ||||||
2250-0012 | 100 | 12 | 32 | 47 | 1,5 | 0,3 | ||
2250-0013 | 14 | |||||||
2250-0014 | 16 | |||||||
2250-0115 | 18 | |||||||
2250-0116 | 20 | |||||||
2250-0117 | 22 | 0,5 | ||||||
2250-0118 | 25 | |||||||
2250-0015 | 8 | 0,2 | ||||||
2250-0119 | 10 | |||||||
2250-0016 | 12 | 22 | ||||||
2250-0121 | 14 | 0,3 | ||||||
2250-0017 | 125 | 16 | ||||||
2250-0122 | 18 | |||||||
2250-0018 | 20 | |||||||
2250-0123 | 22 | 0,5 | ||||||
2250-0019 | 25 | |||||||
2250-0124 | 10 | |||||||
2250-0125 | 12 | |||||||
2250-0126 | 14 | 0,3 | ||||||
2250-0127 | 16 | |||||||
2250-0128 | 160 | 18 | 24 | |||||
2250-0129 | 20 | 0,5 | ||||||
2250-0131 | 22 | 40 | 55 | |||||
2250-0132 | 25 | |||||||
2250-0133 | 28 | |||||||
2250-0134 | 32 | |||||||
2250-0135 | 12 | |||||||
2250-0136 | 14 | |||||||
2250-0137 | 16 | 0,3 | ||||||
2250-0138 | 200 | 18 | ||||||
2250-0139 | 20 | 26 | ||||||
2250-0141 | 22 | |||||||
2250-0142 | 25 | 0,5 | ||||||
2250-0143 | 28 | |||||||
2250-0144 | 32 | |||||||
2250-0145 | 36 | 2,0 | 0,8 | |||||
2250-0146 | 40 |
Пример условного обозначения фрезы диаметром =80 мм, шириной =12 мм для паза по 9:
Фреза 2250-0010 Р9 ГОСТ 3964-69
(Измененная редакция, Изм. N 1, 2).
2. Размеры шпоночного паза – по ГОСТ 9472-90.
3. Для фрез, изготовляемых в централизованном порядке, устанавливается: передний угол =15°; задний угол =20°; вспомогательный угол в плане =1-2°.
4. По требованию потребителей допускается изготовление фрез с увеличенным числом зубьев.
5. Допускаемые отклонения ширины фрез должны соответствовать указанным в табл.2.
Таблица 2
мм
Ширина фрезы | Предельные отклонения ширины фрезы для паза | ||
по 9 | по 9 | по 9 | |
От 1 до 3 | -0,011 | +0,014 | -0,017 |
-0,029 | 0 | -0,031 | |
Св. 3 до 6 | -0,012 | +0,018 | -0,024 |
-0,030 | 0 | -0,042 | |
Св. 6 до 10 | -0,014 | +0,022 | -0,029 |
-0,036 | 0 | -0,051 | |
Св. 10 до 18 | -0,016 | +0,027 | -0,035 |
-0,043 | 0 | -0,062 | |
Св. 18 до 28 | -0,019 | +0,033 | -0,040 |
-0,052 | 0 | -0,073 | |
Св. 28 до 40 | -0,020 | +0,042 | -0,046 |
-0,062 | 0 | -0,088 |
(Измененная редакция, Изм. N 3).
По соглашению с потребителем допускается изготовление фрез с другими допусками по ширине .
(Измененная редакция, Изм. 1, 2).
6. Технические требования – по ГОСТ 1695-80.
П.7. приложение (Исключены, Изм. N 3).
Текст документа сверен по:
официальное издание
М.: Издательство стандартов, 1992
docs.cntd.ru
Фрезы дисковые отрезные
Фрезы отрезные и прорезные используют для отрезки заготовок, обработки пазов, уступов, плоских поверхностей, прорезки шлицев.Фрезы дисковые отрезные и прорезные ГОСТ 2679-93
Типы отрезных фрез:
1 — фрезы с мелким зубом;
2 — фрезы со средним зубом;
3 — фрезы с крупным зубом
класс 1 — для прорезки шлицев
класс 2 — для прорезных и отрезных работ
Обозначение фрез типа | D | B | d | Число зубьев для фрез типа | ||||
1 | 2 | 3 | 1 | 2 | 3 | |||
2254-0642 | — | — | Фреза отрезная d 20 | 0,2 | 5 | 80 | — | — |
2254-0644 | — | — | 0,25 | 5 | 64 | |||
2254-0646 | — | — | 0,3 | 5 | 64 | |||
2254-0648 | — | — | 0,4 | 5 | 64 | |||
2254-0652 | — | — | 0,5 | 5 | 48 | |||
2254-0654 | — | — | 0,6 | 5 | 48 | |||
2254-0656 | — | — | 0,8 | 5 | 48 | |||
2254-0658 | — | — | 1 | 5 | 40 | |||
2254-0662 | — | — | 1,2 | 5 | 40 | |||
2254-0664 | — | — | 1,40* | 5 | 40 | |||
2254-0666 | — | — | 1,6 | 5 | 40 | |||
2254-0668 | — | — | 2 | 5 | 32 | |||
2254-0672 | — | — | 2,5 | 5 | 32 | |||
2254-0674 | — | — | Фреза отрезная d 25 | 0,2 | 8 | 80 | ||
2254-0676 | — | — | 0,25 | 8 | 80 | |||
2254-0678 | — | — | 0,3 | 8 | 80 | |||
2254-0682 | — | — | 0,4 | 8 | 64 | |||
2254-0684 | — | — | 0,5 | 8 | 64 | |||
2254-0686 | — | — | 0,6 | 8 | 64 | |||
2254-0688 | — | — | 0,8 | 8 | 48 | |||
2254-0692 | — | — | 1 | 8 | 48 | |||
2254-0694 | — | — | 1,2 | 8 | 48 | |||
2254-0696 | — | — | 1,40* | 8 | 48 | |||
2254-0698 | — | — | 1,6 | 8 | 40 | |||
2254-0702 | — | — | 2 | 8 | 40 | |||
2254-0704 | — | — | 2,5 | 8 | 40 | |||
2254-0706 | — | — | 2,80* | 8 | 40 | |||
2254-0708 | — | — | 3,00* | 8 | 32 | |||
2254-0712 | — | — | Фреза отрезная d 32 | 0,2 | 8 | 100 | ||
2254-0714 | — | — | 0,25 | 8 | 100 | |||
2254-0716 | 2254-2002 | — | 0,3 | 8 | 80 | 40 | ||
2254-0718 | 2254-2004 | — | 0,4 | 8 | 80 | 40 | ||
2254-0722 | 2254-2006 | — | 0,5 | 8 | 80 | 40 | ||
2254-0724 | 2254-2008 | — | 0,6 | 8 | 64 | 32 | ||
2254-0726 | 2254-2011 | — | 0,8 | 8 | 64 | 32 | ||
2254-0728 | 2254-2013 | — | 1 | 8 | 64 | 32 | ||
2254-0732 | 2254-2015 | — | 1,2 | 8 | 48 | 24 | ||
2254-0734 | — | — | 1,40* | 8 | 48 | — | ||
2254-0736 | 2254-2017 | — | 1,6 | 8 | 48 | 24 | ||
2254-0738 | 2254-2019 | — | 2 | 8 | 48 | 24 | ||
2254-0742 | 2254-2022 | — | 2,5 | 8 | 40 | 20 | ||
2254-0744 | — | — | 2,80* | 8 | 40 | — | ||
2254-0746 | 2254-2024 | — | 3 | 8 | 40 | 20 | ||
2254-0748 | — | — | 4,00* | 8 | 40 | — | ||
2254-0752 | — | — | Фреза отрезная d 40 | 0,2 | 10 | 128 | ||
2254-0754 | — | — | 0,25 | 10 | 100 | |||
2254-0756 | 2254-2026 | — | 0,3 | 10 | 100 | 48 | ||
2254-0758 | 2254-2028 | — | 0,4 | 10 | 100 | 48 | ||
2254-0762 | 2254-2031 | — | 0,5 | 10 | 80 | 40 | ||
2254-0764 | 2254-2033 | — | 0,6 | 10 | 80 | 40 | ||
2254-0766 | 2254-2035 | — | 0,8 | 10 | 80 | 40 | ||
2254-0768 | 2254-2037 | — | 1 | 10 | 64 | 32 | ||
2254-0772 | 2254-2039 | — | 1,2 | 10 | 64 | 32 | ||
2254-0774 | — | — | 1,40* | 10 | 64 | — | ||
2254-0776 | 2254-2042 | — | 1,6 | 10 | 64 | 32 | ||
2254-0778 | 2254-2044 | — | 2 | 10 | 48 | 24 | ||
2254-0782 | 2254-2046 | — | 2,5 | 10 | 48 | 24 | ||
2254-0784 | — | — | 2,80* | 10 | 48 | — | ||
2254-0786 | 2254-2048 | — | 3 | 10 | 48 | 24 | ||
2254-0788 | 2254-2051 | — | 4 | 10 | 40 | 20 | ||
2254-0792 | — | — | 5,00* | 10 | 40 | — | ||
2254-0796 | — | — | Фреза отрезная d 50 | 0,25 | 13 | 128 | — | |
2254-0798 | 2254-2106 | — | 0,3 | 13 | 128 | 64 | ||
2254-0802 | 2254-2108 | — | 0,4 | 13 | 100 | 48 | ||
2254-0804 | 2254-1142 | — | 0,5 | 13 | 100 | 48 | ||
2254-0806 | 2254-1144 | — | 0,6 | 13 | 100 | 48 | ||
2254-0808 | 2254-1146 | — | 0,8 | 13 | 80 | 40 | ||
2254-0812 | 2254-1148 | 2254-1422 | 1 | 13 | 80 | 40 | 20 | |
2254-0814 | 2254-1152 | 2254-1424 | 1,2 | 13 | 80 | 40 | 20 | |
2254-0816 | 2254-1154 | 2254-1426 | 1,40* | 13 | 80 | 40 | — | |
2254-0818 | 2254-1156 | 2254-1426 | 1,6 | 13 | 64 | 32 | 16 | |
2254-0822 | 2254-1158 | 2254-1428 | 2 | 13 | 64 | 32 | 16 | |
2254-0824 | 2254-1162 | 2254-1432 | 2,5 | 13 | 64 | 32 | 16 | |
2254-0826 | 2254-1164 | — | 2,80* | 13 | 64 | 32 | — | |
2254-0828 | 2254-1166 | — | 3 | 13 | 48 | 24 | ||
2254-0832 | 2254-2053 | — | 4 | 13 | 48 | 24 | ||
2254-0834 | 2254-2055 | — | 5 | 13 | 48 | 24 | ||
2254-0836 | — | — | 6,00* | 13 | 40 | — | ||
2254-0842 | — | — | Фреза отрезная d 63 | 0,3 | 16 | 128 | ||
2254-0844 | — | — | 0,4 | 16 | 128 | |||
2254-0846 | 2254-1168 | — | 0,5 | 16 | 128 | 64 | ||
2254-0848 | 2254-1172 | — | 0,6 | 16 | 100 | 48 | ||
2254-0852 | 2254-1174 | — | 0,8 | 16 | 100 | 48 | ||
2254-0854 | 2254-1176 | 2254-1434 | 1 | 16 | 100 | 48 | 24 | |
2254-0856 | 2254-1178 | 2254-1436 | 1,2 | 16 | 80 | 40 | 20 | |
2254-0858 | 2254-1182 | — | 1,4* | 16 | 80 | 40 | — | |
2254-0862 | 2254-1184 | 2254-1438 | 1,6 | 16 | 80 | 40 | 20 | |
2254-0864 | 2254-1186 | 2254-1442 | 2 | 16 | 80 | 40 | 20 | |
2254-0866 | 2254-1188 | 2254-1444 | 2,5 | 16 | 64 | 32 | 16 | |
2254-0868 | 2254-1192 | — | 2,8* | 16 | 64 | 32 | — | |
2254-0872 | 2254-1194 | 2254-1446 | 3 | 16 | 64 | 32 | 16 | |
2254-0874 | 2254-2057 | — | 4 | 16 | 64 | 32 | — | |
2254-0876 | 2254-2059 | — | 5 | 16 | 48 | 24 | ||
2254-0878 | 2254-2062 | — | 6 | 16 | 48 | 24 | ||
2254-0886 | — | — | Фреза отрезная d 80 | 0,5 | 22 | 128 | — | |
2254-0888 | 2254-1196 | — | 0,6 | 22 | 128 | 64 | ||
2254-0892 | 2254-1198 | — | 0,8 | 22 | 128 | 64 | ||
2254-0894 | 2254-1202 | 2254-1448 | 1 | 22 | 100 | 48 | 24 | |
2254-0896 | 2254-1204 | 2254-1452 | 1,2 | 22 | 100 | 48 | 24 | |
2254-0898 | 2254-1206 | — | 1,4* | 22 | 100 | 48 | — | |
2254-0902 | 2254-1208 | 2254-1454 | 1,6 | 22 | 100 | 48 | 24 | |
2254-0904 | 2254-1212 | 2254-1456 | 2 | 22 | 80 | 40 | 20 | |
2254-0906 | 2254-1214 | 2254-1458 | 2,5 | 22 | 80 | 40 | 20 | |
2254-0908 | 2254-1216 | — | 2,8* | 22 | 80 | 40 | — | |
2254-0912 | 2254-1218 | 2254-1462 | 3 | 22 | 80 | 40 | 20 | |
— | 2254-1222 | — | 3,5* | 22 | — | 40 | — | |
2254-0914 | 2254-1224 | — | 4 | 22 | 64 | 32 | — | |
2254-0916 | 2254-2064 | — | 5 | 22 | 64 | 32 | ||
2254-0918 | 2254-2066 | — | 6 | 22 | 64 | 32 | ||
2254-0922 | 2254-2112 | — | Фреза отрезная d 100 | 0,5* | 22 | 160 | 64 | |
2254-0924 | 2254-1226 | — | 0,6 | 22 | 160 | 64 | ||
2254-0926 | 2254-1228 | — | 0,8 | 22 | 128 | 64 | ||
2254-0928 | 2254-1232 | 2254-1464 | 1 | 22 | 128 | 64 | 32 | |
2254-0932 | 2254-1234 | 2254-1466 | 1,2 | 22 | 128 | 64 | 32 | |
2254-0934 | 2254-1236 | — | 1,4* | 22 | 100 | 64 | — | |
2254-0936 | 2254-1238 | 2254-1468 | 1,6 | 22 | 100 | 48 | 24 | |
2254-0938 | 2254-1242 | 2254-1472 | 2 | 22 | 100 | 48 | 24 | |
2254-0942 | 2254-1244 | 2254-1474 | 2,5 | 22 | 100 | 48 | 24 | |
2254-0944 | 2254-1246 | — | 2,8* | 22 | 100 | 48 | — | |
2254-0946 | 2254-1248 | 2254-1476 | 3 | 22 | 80 | 40 | 20 | |
— | 2254-1252 | — | 3,5* | 22 | — | 40 | — | |
2254-0948 | 2254-1254 | — | 4 | 22 | 80 | 40 | ||
2254-0952 | 2254-2068 | — | 5 | 22 | 80 | 40 | ||
2254-0954 | 2254-2071 | — | 6 | 22 | 64 | 32 | ||
2254-0958 | — | — | Фреза отрезная d 125 | 0,8 | 22 | 160 | — | |
2254-0962 | 2254-1258 | — | 1 | 22 | 160 | 80 | ||
2254-0964 | 2254-1262 | — | 1,2 | 22 | 128 | 64 | ||
2254-0966 | 2254-1264 | — | 1,4* | 22 | 128 | 64 | ||
2254-0968 | 2254-1266 | 2254-1478 | 1,6 | 22 | 128 | 64 | 32 | |
2254-0972 | 2254-1268 | 2254-1482 | 2 | 22 | 128 | 64 | 32 | |
2254-0974 | 2254-1272 | 2254-1484 | 2,5 | 22 | 100 | 48 | 24 | |
2254-0976 | 2254-1274 | — | 2,8* | 22 | 100 | 48 | — | |
2254-0978 | 2254-1276 | 2254-1486 | 3 | 22 | 100 | 48 | 24 | |
— | 2254-1278 | 2254-1488 | 3,5* | 22 | — | 48 | 24 | |
2254-0982 | 2254-1282 | 2254-1492 | 4 | 22 | 100 | 48 | 24 | |
2254-0984 | 2254-2073 | — | 5 | 22 | 80 | 40 | — | |
2254-0986 | 2254-2075 | — | 6 | 22 | 80 | 40 | ||
2254-0992 | 2254-1286 | — | Фреза отрезная d 160 | 1,2 | 32 | 160 | 80 | |
2254-0994 | 2254-1288 | — | 1,4* | 32 | 160 | 80 | ||
2254-0996 | 2254-1292 | 2254-1494 | 1,6 | 32 | 160 | 80 | 40 | |
2254-0998 | 2254-1294 | 2254-1496 | 2 | 32 | 128 | 64 | 32 | |
— | — | 2254-1642 | 2 | 32 | — | — | 22 | |
2254-1002 | 2254-1296 | 2254-1498 | 2,5 | 32 | 128 | 64 | 32 | |
2254-1004 | 2254-1298 | — | 2,8* | 32 | 128 | 64 | — | |
2254-1006 | 2254-1302 | 2254-1502 | 3 | 32 | 128 | 64 | 32 | |
— | 2254-1304 | 2254-1504 | 3,5 | 32 | — | 64 | 32 | |
2254-1008 | 2254-1306 | 2254-1506 | 4 | 32 | 100 | 48 | 24 | |
— | 2254-1308 | 2254-1508 | 4,5 | 32 | — | 48 | 24 | |
2254-1012 | 2254-1312 | — | 5 | 32 | 100 | 48 | — | |
— | 2254-1732 | — | 5,5 | 32 | — | 48 | ||
2254-1014 | 2254-1314 | — | 6 | 32 | 100 | 48 | ||
2254-1024 | 2254-1322 | — | Фреза отрезная d 200 | 1,6 | 32 | 160 | 80 | — |
2254-1026 | 2254-1324 | 2254-1512 | 2 | 32 | 160 | 80 | 40 | |
2254-1028 | 2254-1326 | 2254-1514 | 2,5 | 32 | 160 | 80 | 40 | |
2254-1032 | 2254-1328 | — | 2,8* | 32 | 160 | 80 | — | |
2254-1034 | 2254-1332 | 2254-1516 | 3 | 32 | 128 | 64 | 32 | |
— | 2254-1334 | 2254-1518 | 3,5* | 32 | — | 64 | 32 | |
2254-1036 | 2254-1336 | 2254-1522 | 4 | 32 | 128 | 64 | 32 | |
— | 2254-1338 | 2254-1524 | 4,5* | 32 | — | 64 | 32 | |
2254-1038 | 2254-1342 | 2254-1526 | 5 | 32 | 128 | 64 | 32 | |
— | 2254-1734 | — | 5,5* | 32 | — | 64 | — | |
2254-1042 | 2254-1344 | — | 6 | 32 | 100 | 48 | ||
2254-1046 | 2254-1348 | — | Фреза отрезная d 250 | 2 | 32 | 200 | 100 | — |
2254-1048 | 2254-1352 | 2254-1528 | 2,5 | 32 | 160 | 80 | 40 | |
2254-1052 | 2254-1354 | — | 2,8* | 32 | 160 | 80 | — | |
2254-1054 | 2254-1356 | 2254-1532 | 3 | 32 | 160 | 80 | 40 | |
— | 2254-1358 | 2254-1534 | 3,5* | 32 | — | 80 | 40 | |
2254-1056 | 2254-1362 | 2254-1536 | 4 | 32 | 160 | 80 | 40 | |
— | 2254-1364 | 2254-1538 | 4,5* | 32 | — | 80 | 40 | |
2254-1058 | 2254-1366 | 2254-1542 | 5 | 32 | 128 | 64 | 32 | |
— | 2254-1736 | 2254-1742 | 5,5* | 32 | — | 64 | 32 | |
2254-1062 | 2254-1368 | 2254-1544 | 6 | 32 | 128 | 64 | 32 | |
2254-1064 | 2254-1372 | 2254-1546 | Фреза отрезная d 315 | 2,5 | 40 | 200 | 100 | 48 |
2254-1066 | 2254-1374 | — | 2,8* | 40 | 200 | 100 | — | |
2254-1068 | 2254-1376 | 2254-1548 | 3 | 40 | 200 | 100 | 48 | |
— | 2254-1378 | — | 3,5* | 40 | — | 100 | — | |
2254-1072 | 2254-1382 | 2254-1552 | 4 | 40 | 160 | 80 | 40 | |
— | 2254-1384 | — | 4,5* | 40 | — | 80 | — | |
2254-1074 | 2254-1386 | 2254-1554 | 5 | 40 | 160 | 80 | 40 | |
— | 2254-1738 | 2254-1744 | 5,5* | 40 | — | 80 | 40 | |
2254-1076 | 2254-1388 | 2254-1556 | 6 | 40 | 160 | 80 | 40 |
Фрезы с мелким зубом.
Характерной особенностью этого типа фрез является большое число зубьев. Передняя и задняя поверхности зубьев образованы канавкой с углом 60°, а впадина выполнена с малым радиусом для всего диапазона фрез. При такой конструкции зубья имеют неоптимальный задний угол, превышающий 60°, что уменьшает прочность режущей части. Поэтому фрезы с мелким зубом предназначены для работы с глубиной фрезерования, не превышающей ширины фрезы, т. е. для фрезерования мелких пазов и шлицев или же для отрезки тонких листовых материалов. Увеличению глубины резания препятствует также малый объем канавок для размещения стружки.
Фрезы со средним зубом.
Число зубьев данных фрез примерно в два раза меньше, чем у фрез типа 1, а следовательно фрезы имеют более емкую стружечную канавку. Стандартом предусмотрены две формы профиля зуба. Первая форма такая же, как у фрез с мелким зубом, во второй предусмотрена ленточка по задней поверхности с задним углом а =20°. Ширина ленточки для фрез диаметром 50 мм составляет 0,5—0,9 мм и увеличивается с увеличением диаметра фрезы. Фрезы со второй формой зуба благодаря упрочнению режущей части допускают работу с большими глубиной и подачей, чем с первой.
Фрезы с крупным зубом. Они имеют число зубьев примерно в 2 раза меньшее, чем фрезы типа 2, что позволяет использовать их для прорезки глубоких пазов в деталях из вязких материалов, нержавеющих и жаропрочных сталей и сплавов. Особенностью формы зуба и впадины фрез являются увеличенные радиус впадины и объем стружечной канавки.
Для фрез со средним и крупным зубом предусмотрены две формы заточки переходных режущих кромок: форма 1 и форма 2. Зубья формы 1 выполняются с двумя переходными режущими кромками.
форма 1
Такая заточка зубьев повышает в 2—2,5 раза производительность обработки по сравнению с обычной заточкой, дает возможность фрезеровать более глубокие пазы, исключает поломки фрез из-за пакетирования стружки.
форма 2
Заточка зубьев формы 2 по сравнению с обычной заточкой несколько повышает стойкость за счет обеспечения лучшего отвода тепла от угловых точек, но не улучшает процесса образования и отвода стружки
У фрез с мелким зубом и фрез со средним и крупным зубом шириной В<1,6мм зубья не имеют переходных режущих кромок. Их главная режущая кромка имеет длину, равную ширине фрезы.
www.vladpm.ru
2240-0351 2240-0201 2240-0202 2240-0357 2240-0361 2240-0363 2240-0365 2240-0367 2240-0371 2240-0203 2240-0375 2240-0204 2240-0381 2240-0205 2240-0206 2240-0387 2240-0391 2240-0393 2240-0395 2240-0397 2240-0207 2240-0403 2240-0208 2240-0209 2240-0210 2240-0413 2240-0415 2240-0417 2240-0421 2240-0423 2240-0425 2240-0427 2240-0211 2240-0212 2240-0213 2240-0214 2240-0443 2240-0445 2240-0447 2240-0451 2240-0453 2240-0455 2240-0457 2240-0461 2240-0463 2240-0465 2240-0467 2240-0471 2240-0473 2240-0475 2240-0477 | 2240-0352 2240-0354 2240-0356 2240-0358 2240-0362 2240-0364 2240-0366 2240-0368 2240-0372 2240-0374 2240-0376 2240-0378 2240-0382 2240-0384 2240-0386 2240-0388 2240-0392 2240-0394 2240-0396 2240-0398 2240-0402 2240-0404 2240-0406 2240-0408 2240-0412 2240-0414 2240-0416 2240-0418 2240-0422 2240-0424 2240-0426 2240-0428 2240-0432 2240-0436 2240-0438 2240-0442 2240-0444 2240-0446 2240-0448 2240-0452 2240-0454 2240-0456 2240-0458 2240-0462 2240-0464 2240-0466 2240-0468 2240-0472 2240-0474 2240-0476 2240-0478 | 50 50 50 50 50 50 50 63 63 63 63 63 63 63 63 63 63 80 80 80 80 80 80 80 80 80 80 80 100 100 100 100 100 100 100 100 100 100 100 100 125 125 125 125 125 125 125 125 125 125 125 | 4 5 6 7 8 9 10 4 5 6 7 8 9 10 12 14 16 5 6 7 8 9 10 12 14 16 18 20 6 7 8 9 10 12 14 16 18 20 22 25 8 9 10 12 14 16 18 20 22 25 28 | 16 16 16 16 16 16 16 22 22 22 22 22 22 22 22 22 22 27 27 27 27 27 27 27 27 27 27 27 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 | 27 27 27 27 27 27 27 34 34 34 34 34 34 34 34 34 34 41 41 41 41 41 41 41 41 41 41 41 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 | 14 14 14 14 14 14 14 16 16 16 16 16 16 16 16 16 16 18 18 18 18 18 18 18 18 18 18 18 20 20 20 20 20 20 20 20 20 20 20 20 22 22 22 22 22 22 22 22 22 22 22 | 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 | 0,16 0,16 0,16 0,16 0,16 0,25 0,25 0,16 0,16 0,16 0,16 0,16 0,16 0,25 0,25 0,25 0,25 0,16 0,16 0,16 0,16 0,25 0,25 0,25 0,25 0,25 0,250 0,40 0,16 0,16 0,16 0,25 0,25 0,25 0,25 0,25 0,25 0,40 0,40 0,40 0,16 0,25 0,25 0,25 0,25 0,25 0,25 0,40 0,40 0,40 0,40 |
osntm.ru
Фреза дисковая по металлу: ГОСТ, типы, выбор, назначение

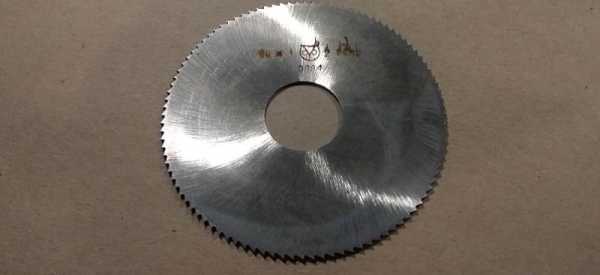

Непривычной формы режущий инструмент – фреза дисковая широко используется в металлообработке. Отрезные пилы малого диаметра ставят на болгарки и используют для раскроя металлического проката, труб, пластика. На производстве дисковыми фрезами раскраивают прокат на заготовки, прорезают пазы и шлицы. Огромные пилы диаметром более 1200 мм устанавливают в конце прокатных станов. Вращаясь с огромной скоростью, они отрезают в нужный размер трубы, слябы, профильный прокат, без остановки валков.
Особенности конструкции

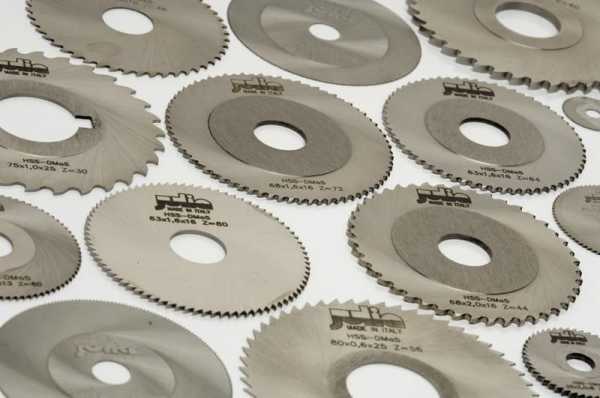

На фрезерном станке для работы пользуются в основном отрезными и прорезными фрезами дисковыми по металлу ГОСТ 2679-93. Они представляют собой тонкий диск с зубьями по кромке – наружному диаметру. Изготавливаются их высоколегированных сталей инструментальной группы. Основные элементы фрезы:
- ступица с посадочным отверстием;
- диск;
- зубья.
По толщине ступица одинаковая с диском или больше него в пределах 0,2 мм. Она имеет посадочное отверстие со шлицем или без него. Устанавливается инструмент на оправку, закрепленную на шпинделе станка. Фиксируется шайбой и гайкой. Для дисковых пил диаметром более 200 мм стандартом предусмотрены поводковые отверстия. Они сверлятся на втулке в количестве 4 штук.
По назначению дисковые фрезы делятся на 2 класса:
- отрезные – для выполнения отрезных и прорезных работ;
- прорезные – нарезка шлицев на валах, прорезка пазов.
Одной их основных характеристик, влияющих на чистоту резания и производительность, является тип инструмента – размер зуба: мелкий, средний и крупный.
Сами зубья могут быть цельными, нарезанными по краю диска, и вставными. Заточка производится:
- прямая, по режущей кромке;
- по 3 рабочим сторонам – торцевой и боковым;
- с затыловкой – режущая кромка и тыльная сторона зуба.
Способ заточки и форма зуба определяются назначением инструмента, твердостью и вязкостью металла, который обрабатывается, производительностью.
Отрезные

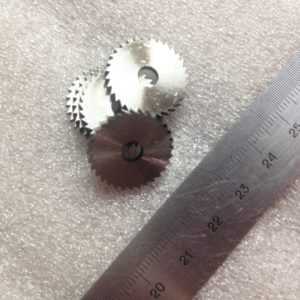

У круглой пилы по металлу – фрезы дисковой отрезной, зуб вырезается с тела инструмента. Размер наружного диаметра по ГОСТ 2679-93 от 20 мм до 315 мм. Отверстие может иметь шпоночный паз. Ступица в большинстве случаев отсутствует. Перепада по толщине отрезная фреза не имеет.
Скачать ГОСТ 2679-93

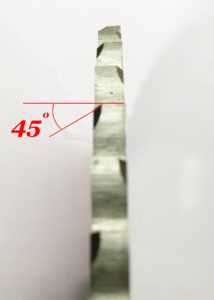

Профиль стружечных канавок зависит от типа дисковой фрезы и количества зубьев. Угол выдерживается 60 градусов, изменяется глубина канавки и угол заточки. На среднем и мелком зубе делается затыловка под углом до 20 градусов относительно касательной линии наружного диаметра диска. Чем мельче зуб, тем меньше подача инструмента, поскольку стружка должна истекать из паза и не забивать канавки.
На фрезах 3-го типа – с крупным зубом производится заточка боковых поверхностей режущей кромки. В сочетании с глубоким профилем канавок, это позволяет резать быстро, с большой подачей.

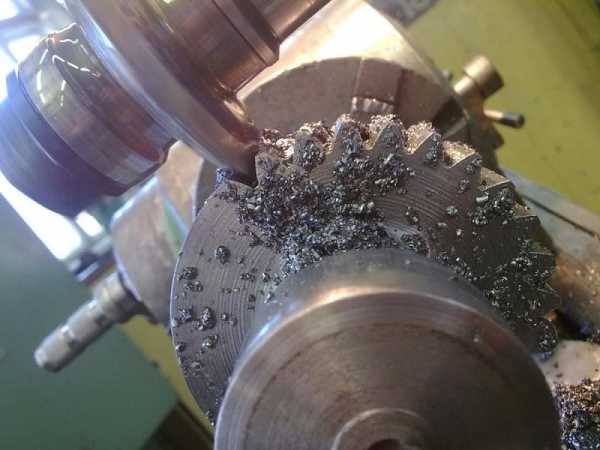

При работе дисковой пилы в зону реза подается охлаждающая жидкость. Она способствует истеканию стружки и не допускает перегрева, возникающего при срезании металла фрезой и трении металлических поверхностей.
Прорезные

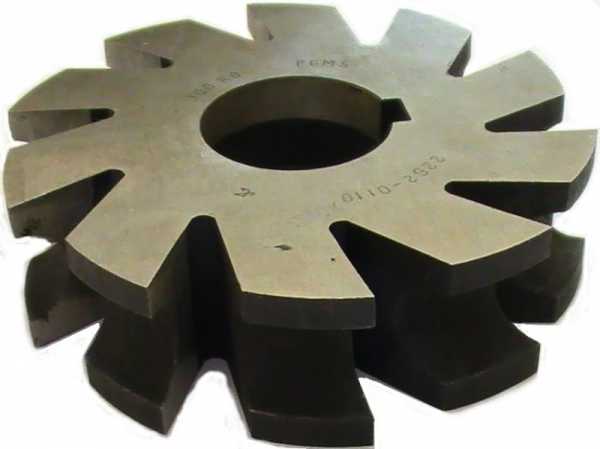

Шпоночные пазы и канавки имеют определенную конфигурацию и требуют высокой точности и чистоты обработки. У фрезы дисковой прорезной эти параметры обеспечиваются формой зуба и заточкой по трем поверхностям. Режущая кромка по бокам образует прямой угол.
Прорезные дисковые фрезы имеют хорошо выраженную ступицу, выступающую над телом фрезы на 0,2–0,6 мм.
Установочное отверстие со шпоночным пазом, что позволяет резать с большим усилием, избегая проворачивания инструмента на оправке.
Зубья наборные – пластины вставляются в пазы в теле фрезы и припаиваются. На инструменте большого диаметра возможно крепление клиньями. Сборка производится на специальной инструментальной плите, обеспечивающей большую точность по плоскости наружных режущих кромок. После набора пластин и их крепления, дисковая фреза проверяется на торцевое и радиальное биение. Для этого она надевается на оправку и вращается. К торцу и радиусу поочередно подводится индикаторная головка.
Назначение инструмента
Фрезы отрезные прорезные, выпускаемые по ГОСТ 2679-93 предназначены для обработки чугунных и стальных заготовок и деталей. Они выполняют отрезку, подрезку, фрезерование канавок и шлицевых пазов на наружных поверхностях. Дисковую фрезу по металлу используют при различных операциях:
- отрезка мерных заготовок из проката;
- обрезка литейных припусков и прибылей на малых деталях;
- прорезка канавок для фиксации деталей;
- фрезеровка шпоночных и шлицевых пазов.
Круглые гладкие оси в цепи конвейера не выпадают из своих втулок только благодаря тому, что в узкую прорезь, сделанную дисковой пилой, вставлена пластина.
Пазы по торцу корончатой гайки имеют переменное сечение. Их стороны образованы лучами от центра радиуса. Поэтому они вырезаются за 2 прохода, сначала по касательной одной стороны, затем дорезается в размер второй торец выборки короны.
Прорезка шлицов осуществляется прямоугольными зубьями с высокой точностью размера по H6 и H7. Ширина и глубина шлица нормализована, и инструмент изготавливается соответствующего размера и конфигурации.
Нюансы подбора оборудования
Чугун обрабатывается на малых оборотах режущего инструмента с небольшой подачей. Стружка образуется мелкая, как пыль. Для работы с таким материалом подойдут фрезы дисковые отрезные по металлу ГОСТ 2678-93. При прорезке пазов по классу точности от 4 и выше, используют прорезной инструмент.
Выборка пазов в деталях типа вал из углеродистых и высоколегированных сталей осуществляется на фрезерных и зуборезных станках фрезами дисковыми с напайными пластинами соответствующей конфигурации.
Инструмент может применяться на двухстоечных горизонтально-фрезерных станках, если надо сделать канавки на боку большой детали. Область использования дисков с зубьями широкая.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
stankiexpert.ru
ГОСТ 3964-69 Фрезы дисковые пазовые. Основные размеры
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ФРЕЗЫ ДИСКОВЫЕ ПАЗОВЫЕ
ОСНОВНЫЕ РАЗМЕРЫ
ГОСТ
3964-69
(СТ СЭВ 573-86)
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ФРЕЗЫ ДИСКОВЫЕ ПАЗОВЫЕ Основные размеры Slot milling cutters. |
ГОСТ (СТ СЭВ 573-86) |
Дата введения 01.01.70
Несоблюдение стандарта преследуется по закону
1. Основные размеры фрез должны соответствовать указанным на чертеже и в табл. 1.
Примечание. Допускается замена фаски с×45° радиусом R, равным с.
Таблица 1
Размеры, мм
Обозначение |
Применяемость |
D js 16 |
B |
d Н7 |
d1, не менее |
Число зубьев z |
f, не более |
с, не более |
2250-0001 |
|
50 |
3 |
16 |
27 |
14 |
1,0 |
0,1 |
2250-0002 |
|
4 |
||||||
2250-0003 |
files.stroyinf.ru
