Копир фрезерный своими руками. Что такое пантограф? Типы и функциональные особенности копировального станка. Виды копировально-фрезерных станков

Сделать простой копировальный станок своими руками на первый взгляд кажется легко выполнимой задачей. В сети есть немало фото готовых конструкций, которые впечатляют своей оригинальностью и простотой изготовления. Многие загораются желанием сделать что-то подобное. Но когда самодельный копировальный станок собран, то оказывается не всё так гладко.

Копировальные станки бывают с фрезерной и токарной обработкой. По распространённости первое место занимают именно фрезерно-копировальные станки. Они более функциональны и позволяют получать не только круглые копии, но и копии произвольной формы. О них и пойдёт речь в этой статье.

Самой большой бедой фрезерно-копировального станка, собранного в домашних условиях, является люфт и вибрации. Многие домашние мастера сетуют, что при копировании образца, получившееся изделие имеет много несоответствий и изъянов, появившихся при смене направления формовочной фрезы и дрожании опорной конструкции.

Кроме того, добавляют неприятностей искривления и прогибания заготовки, связанных с возрастанием внутреннего напряжения из-за выборки древесины. Поэтому изготавливая копировальный станок невозможно сразу избежать всех недочётов. Как правило, после сборки приходится доводить конструкцию до приемлемых параметров ещё какое-то время.

В любом случае самодельный копировальный станок лучше делать не универсальным, а узкопрофильным, то есть оптимизированным под изготовление конкретных изделий, необходимых именно вам. Например, чтобы эффективно изготовить деревянную часть ружья, винт для пропеллера и объёмный текст, нужны разные технические решения, и если их объединять в одном станке, то могут возникнуть побочные эффекты, которые будет трудно исправить. Поэтому практичнее собирать станки под какую-то определённую задачу. Такой подход позволит избежать многих трудностей и неоправданных затрат.

Также немаловажным фактором является размер станка. Чем большую заготовку вы планируете обрабатывать, тем массивнее должна быть конструкция.

Вибрации, передающиеся от привода фрезы, должны поглощаться массой опорной конструкции станка. А направляющие оси должны не только выдерживать нагрузку, но и иметь запас прочности, чтобы они не прогибались. При самостоятельном проектировании фрезерно-копировального станка оптимальные параметры для плавного хода фрезы подбираются опытным путём.

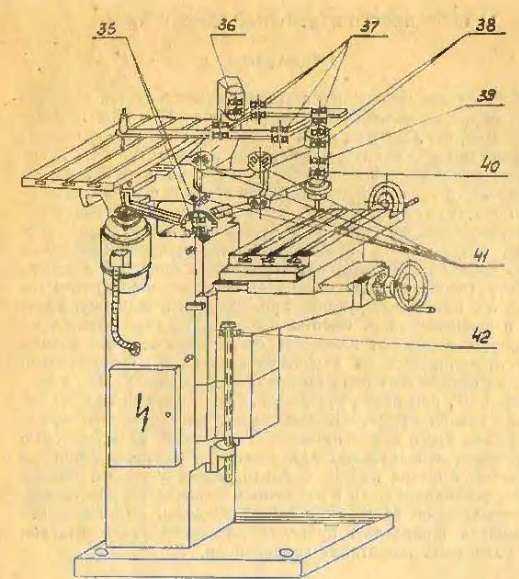

Принцип действия фрезерно-копировального станка таков: на подвижной раме установлен фрезер для выборки древесины и щуп, которым водят по оригиналу. Рама опускается до деревянной заготовки, и фрезером снимается лишняя древесина. Весь смысл проектирования состоит в том, чтобы обеспечить одновременный ход фрезы и щупа в трёх плоскостях, а также вращения вокруг поперечной оси. Для этого используют металлические направляющие или деревянные шарнирные системы. Древесина лучше поглощает вибрации, её проще обрабатывать и она имеет меньшую стоимость. На видео внизу страницы показан самодельный копировальный станок для создания плоскорельефных изображений и объёмных надписей с нестандартным способом перемещения в пространстве.

Причём в такой конструкции предусмотрено двукратное уменьшение масштаба. Скачать чертежи фрезерно-копировального станка можно одним архивом внизу страницы.

Теперь сделать копию, например, объёмной надписи не составит труда. Сделать шаблон для создания 3D текста также можно самому. Для этого понадобится распечатанный эскиз, пара картонных листов, клей и канцелярский нож. Лист с эскизом и картон склеиваем между собой так, чтобы бумага не сморщилась. После высыхания остриём канцелярского ножа аккуратно вырезаем буквы точно по эскизу. Высоты шаблона в 2 мм обычно достаточно для того, чтобы щуп не соскальзывал.

Копировально-фрезерный станок «Дупликарвер» используется для копирования скульптур и плоскорельефных изделий, а также резьбы по дереву. На сегодняшний день аналогов такой техники на российском рынке нет. Оборудование получило признание среди специалистов и начинающих мастеров. Данное устройство соответствует требованиям технического регламента.

В продаже можно встретить три разновидности станков:

«Дупликарвер-1»;
«Дупликарвер-2»;
«Дупликарвер-3».

С их помощью можно осуществлять не только скультурную и объемную резьбу, но и плоскорельефные работы. Это могут быть панно, а также филенки небольшой глубины. Размеры изделий определяются шириной, а их длина может быть любой. «Дупликарвер-3» сохранил все характеристики «Дупликарвер-2» и обрел новые. С его помощью можно осуществлять длинномерную объемную резьбу.

В роли рабочего инструмента устройства выступает высококачественный фрезер, который изготавливается в Германии. Станок работает точно и максимально надежно, а овладеть приемами работы на нём можно достаточно быстро. Если такое оборудование вам не по карману, то копировально-фрезерные станки по дереву можно изготовить и самостоятельно. Для этого нет необходимости докупать какие-то сложные запчасти.

Классификация по степени автоматизации

Когда изготавливаются копировально-фрезерные станки по дереву, первоначально мастера разбираются с разновидностями подобного оборудования, оно может быть

настольным или ручным;
автоматическим;
стационарным.

В первом случае заготовка фиксируется механически, на этих устройствах обычно рассверливаются отверстия разной формы, однако на параметры влияет шаблон. Стационарное автоматическое оборудование фиксирует заготовки с помощью пневматических прижимов, работать на нем можно с алюминием.

Подготавливая чертежи фрезерно-копировального станка перед его изготовлением, вы должны разобраться еще и с тем, что бывает стационарное автоматическое оборудование с пневматическими прижимами, которые дополнены трехшпиндельными головками.

Самодельное оборудование может быть создано по чертежу. В итоге удастся получить устройство, которое выполняет свои задачи, как и заводская техника. Копир будет состоять из таких узлов, как:

рабочая поверхность;
устройство для установки фрезера;
несущая рама.

Когда изготавливаются они имеют фрезерную головку, ее следует дополнить передаточным механизмом и электрическим мотором, только так можно добиться получения нескольких скоростей. В результате использования такого агрегата удается выполнить деталь, которая может иметь некоторое количество изъянов.

Они могут возникнуть в процессе смены направления фрезы, вибрации и дрожания конструкции. Несоответствие может появиться и по причине искривления детали, эта проблема возникает при внутреннем напряжении. Исключить недочеты можно, изготовив станок для выполнения деталей определённого типа.

Особенности создания копира

Если вы решили выполнить копировально-фрезерный станок своими руками, то его следует оптимизировать для обработки конкретных деталей. Важным фактором, который следует учитывать при самостоятельном изготовлении станка, является общий вес. Сюда следует отнести ещё и размеры конструкции.

Она должна быть более массивной, если вы планируете обрабатывать большие по размеру изделия. Это позволяет оборудованию снижать вибрации, возникающие при работе фрезы. Со значительным запасом мощности следует изготавливать направляющие оси, только тогда они не будут прогибаться при повышенных нагрузках.

Когда изготавливается копировально-фрезерный станок своими руками, важно разобраться с его конструктивными особенностями. В системе будет рабочий головка и несущая рама. Рабочую поверхность можно будет регулировать по высоте, тогда как фрезерную головку необходимо дополнить передаточным двухступенчатым механизмом, обеспечивающим две скорости вала.

Изготовление пантографа

Копировально-фрезерные станки по дереву имеют в качестве основного узла пантограф, который можно изготовить из дерева. Однако следует быть готовым к тому, что высокой точности добиться в данном случае не удастся, ведь соединение деревянных заготовок осуществляется с помощью петель.

Если использовать для фиксации петли, то между ними будет образовываться люфт. Для изготовления чертежного пантографа иногда используется и металл, с его помощью можно будет создавать копии в разных масштабах, однако применять его можно лишь для создания объемных копий.

Методика проведения работ

Связать и рабочий орган между собой можно пневматическими, гидравлическими или механическими элементами, которые требуются для формирования усилия от копира на рабочий орган. В качестве шаблона может выступить плоская контурная или пространственная модель. Можно использовать контурные чертежи, деталь-эталон, а вот элементом для считывания размеров и формы станет копировальный ролик или палец, фотоэлементы или щуп.

Для шаблона можно использовать древесину, пластик или металл. Расположить этот узел необходимо на вращающемся рабочем столе оборудования. Когда изготавливаются фрезерно-копировальные станки с ЧПУ, они должны иметь рабочий орган, который начинает двигаться благодаря соленоиду, золотниковому клапану или В усилительных устройствах располагаются реле, они могут быть гидравлическими, электромагнитными или электрооптическими.

Особенности изготовления копировально-фрезерного токарного оборудования

Копировальный будет работать, обеспечивая качество, зависящее от скорости перемещения следящего устройства. Исполнительная цепь будет иметь основной элемент в виде гидравлического цилиндра или электрического двигателя. Направляющий палец будет составлять конструкцию пантографа. На одной рейке необходимо расположить направляющий палец и шпиндель.

Рейка должна иметь плечи, от соотношения которых будет зависеть масштаб копирования. Копировальный будет иметь палец, который станет перемещаться по контуру шаблонов. Он будет отвечать за движение рейки, которая свободно вращается на оси. На другой стороне рейки шпиндель будет совершать идентичные движения при обработке деталей. На таких станках описываемое устройство не будет лишним, а его наличие увеличит функциональность.

Заключение

Копировально-фрезерные станки обрели сегодня большую популярность среди потребителей по той причине, что в быту и на производстве довольно часто возникает необходимость создания копий или повторения изделий. Для этого сегодня применяются устройства, которые обеспечивают высокую производительность и точность, чего нельзя добиться ручным способом.

Основой для изготовления станка своими руками будет ручная. Закрепите ее на деревянной опоре из толстой фанеры (не менее 12 мм толщиной). В опоре также делается несколько отверстий под крепеж и держатель фрезера. Дополнительно следует соорудить каркас и изготовить несколько брусков, которые устанавливаются по краям опоры, они будут придерживать аппарат во время работы.

Изготовление фрезерной установки

В качестве направляющей используем металлическую трубу среднего диаметра. На трубу устанавливаем каретку со вставленным в нее фрезером. На каретку крепим планку, которая играет роль копировального щупа, после чего необходимо зафиксировать горизонтальный брус, на который крепится основной шаблон. Станок, изготовленный по такому принципу, можно применять для обработки и создания копий с простых бытовых изделий, например, дверных ручек, замков, мебельных ножек. Фрезерная установка с мотором вставляется внутрь каретки и подключается к питанию. На опоре фиксируется шаблон, по нему передвигается копировальный щуп.

Фрезер работает от сети, каретка передвигается ручным способом, таким образом, чтобы рабочая головка повторяла движения щупа.

Для создания более сложных моделей необходимо подключение дополнительных рабочих головок и установка привода с ременной передачей. Сейчас существует возможность подключения самодельной установки к программному обеспечению, однако для этого потребуется ЧПУ и дополнительное оборудование и инструменты. Такой самодельный станок будет справляться со своими бытовыми функциями достаточно хорошо.

4

Практика использования самодельных копировально-фрезерных станков различного типа показывает, что конечная деталь, изготовленная на таком оборудовании, имеет определенные несоответствия чертежам и формам и некоторые производственные дефекты в виде сколов и искривлений. Эти изъяны обусловлены постоянными вибрациями станка и перемещениями рабочей головки. Избавиться от них в бытовых условиях очень трудно.

Копировально-фрезерный станок своими руками

Чтобы избежать подобных недочетов в работе самодельного оборудования, рекомендуем изготавливать узкоспециализированные станки, а не оборудование универсального типа. То есть перед началом работ по изготовлению станка своими руками необходимо определиться, под какие конкретные детали его планируется использовать. Так можно оптимально подобрать вес и размеры копировально-фрезерного станка ручной сборки. Важно помнить, что чем больше размер деталей для обработки, тем мощнее и тяжелее должна быть рабочая установка.

Для больших деталей нужны дополнительные держатели и более массивная опора, это позволит максимально гасить вибрации, которые будут возникать при работе. Кроме того, лучше использовать электрический привод вместо ручного и следить за тем, чтобы направляющие имели достаточный запас прочности. Помните и о том, что от вида рабочей поверхности зависит плавность перемещения режущего оборудования в различных плоскостях, следовательно, и конечный результат.

Копировально-фрезерный станок применяется для создания копий изделий из дерева или другого материала определенной формы. Такие станки используют на крупных и мелких промышленных предприятиях, а также в домашних условиях для создания различных деталей. Далее опишем принцип работы подобного станка и дадим рекомендации, как сделать его своими руками.

1

Фрезерное оборудование с копировальной установкой используют для механической обработки различных плоскостей. С помощью качественного станка можно воспроизводить копии объемных форм, производить гравировку, делать узоры, рисунки. Главной его особенностью является простота конструкции, при этом на нем можно выполнять довольно сложный перечень работ.

Копировально-фрезерный станок

У такого оборудования простой принцип работы. Специальный копировальный щуп соединяется с рабочей плоскостью. Далее он механическими движениями создает контуры с шаблона или детали. На рабочей плоскости крепится фреза под дерево или металл, в зависимости от назначения станка, которая повторяет движения копировального щупа. Помимо этих деталей, стандартный станок также оборудуется системой зажима фрезы или фрезерной установкой, электромотором и системой направляющих. Обычно оборудование для простых работ по дереву или пластику состоит из трех основных элементов:

рабочая поверхность с несущим элементом и каркасом;
фреза или фрезерная установка с зажимным механизмом;
копировальная установка (пантограф) и копировальный щуп.

В зависимости от типа копировально-фрезерного станка, он может работать в двух или трех измерениях. Для создания простого шаблона в двух измерениях достаточно стандартного варианта с прижимным профилем, но для производства и рассверловки трехмерных отверстий станок должен быть оборудован пневматической прижимной установкой, сверлом и дрелью или иной сверлильной установкой. В зависимости от конфигурации и возможностей, он может работать не только с деревом, но и с пластиком, чугуном и другими цветными металлами. Для этого станок оборудуется мощными и прочными фрезами под различные материалы, а копировальное оборудование совершенствуется под определенные формы.

Станки, сделанные своими руками, часто применяют в домашнем хозяйстве для сверления замочных отверстий, производства рамок или создания пазов в деревянных или металлических деталях.

2

На сегодняшний день существует большое количество оборудования копировально-фрезерного типа различных конструкций с определенными особенностями работы. Их стоимость, как правило, довольно высока, поэтому многие любители делают подобные устройства своими руками. Самодельный вариант, конечно, будет отличаться от промышленных аналогов, однако при соблюдении определенных условий он будет отлично справляться со своими функциями.

Копировально-фрезерный станок, изготовленный самостоятельно

Стандартная схема самодельного станка состоит из рабочей поверхности, несущей конструкции и головки фрезера, которая оборудуется электромотором с приводом для создания возможности работы головки на двух скоростях. Таким образом, чтобы сделать установку своими руками, вам потребуется набор определенного оборудования и инструментов, а именно:

основной каркас из дерева или металла;
деревянная фанера или панель, бруски, доски и рейки;
крепеж в виде болтов, гаек, саморезов или гвоздей;
фрезерная установка;
набор ключей, пилы или ножовка по металлу для работы с деталями;
система направляющих и металлические трубы;
электромотор с приводом или ручной привод;
сверла и сверлильная установка (для более сложных вариантов).

Вместо деревянного или металлического каркаса можно использовать, как базу, готовый фрезерный станок, однако закрепить устройство копирования на него намного сложнее, чем изготовить аппарат “с нуля”. В таком случае придется практически полностью переделывать фрезерный станок, и на это потребуется больше времени и дополнительное оборудование.

3

Основой для изготовления станка своими руками будет ручная . Закрепите ее на деревянной опоре из толстой фанеры (не менее 12 мм толщиной). В опоре также делается несколько отверстий под крепеж и держатель фрезера. Дополнительно следует соорудить каркас и изготовить несколько брусков, которые устанавливаются по краям опоры, они будут придерживать аппарат во время работы.

Изготовление фрезерной установки

Фрезер работает от сети, каретка передвигается ручным способом, таким образом, чтобы рабочая головка повторяла движения щупа. Для создания более сложных моделей необходимо подключение дополнительных рабочих головок и установка привода с ременной передачей. Сейчас существует возможность подключения самодельной установки к программному обеспечению, однако для этого потребуется ЧПУ и дополнительное оборудование и инструменты. Такой самодельный станок будет справляться со своими бытовыми функциями достаточно хорошо.

4

Копировально-фрезерный станок своими руками

Сфера применения
Функциональные особенности
Типы оборудования

Фрезерные станки с возможностью копирования незаменимы там, где необходимо изготовить детали в полном соответствии с имеющимся шаблоном. При этом оборудование одинаково справится с производством небольшой или внушительной партии изделий из дерева. Так же, как и фрезерный станок с ЧПУ, это устройство применяется при крупносерийном производстве, поэтому оно популярно как в частных мастерских, так и на крупных деревообрабатывающих комбинатах. Копировально-фрезерные агрегаты способны выдать изделие, по форме и размеру полностью соответствующее исходному образцу, что достигается путем автоматического перемещения фрезы по заданной траектории. Главное достоинство, которым обладает копировально-фрезерный аппарат, − высокая скорость обработки деталей независимо от размера и конфигурации.

Сфера применения

Копировально-фрезерный станок, также известный в профессиональной среде как дупликарвер, в одинаковой степени применяется для изготовления объемных или плоских предметов из дерева, а его функционирование схоже с работой оборудования, укомплектованного системой ЧПУ. Отдельные образцы дают возможность обрабатывать заготовки из древесины с применением копира, представляющего из себя объемную модель.

Часто используемый в столярной сфере гравировальный станок, включающий в свою конструкцию копировальный механизм, принято использовать для решения следующих задач:

нанесение всевозможных надписей, логотипов и криволинейных контуров;
художественная резьба по дереву;
гравировка фасонных профилей;
формирование узоров и граней на разных плоскостях.

Учитывая то, что копировальные фрезерные станки легко справляются с созданием декоративных деталей сложной конфигурации, такое оборудование часто встречается в мебельном производстве.

Функциональные особенности

Конструкция и начинка копировально-фрезерного станка позволяют добиться высокой скорости работ при обработке даже сложных деталей. Главный элемент таких агрегатов − фреза. Режущий инструмент, помимо формирования деревянных деталей, также применяется при работе с металлическими изделиями. Фреза вырезает необходимую деталь по контуру или поверхности, которые изначально задает копировальный механизм. Коммуникация между режущим элементом и системой контроля над корректным выполнением процесса здесь происходит с помощью гидравлики и пневматики. Чаще всего бытовые станки по дереву этого типа снабжены механической системой подачи заготовки и управления узлами конструкции.

В качестве копира применяют плоский шаблон, предварительно созданная эталонная модель, всевозможные контурные чертежи или фотоэлементы, а образец выбирают в зависимости от производственных особенностей или по желанию мастера. Шаблонные образцы изготавливают из любого материала, будь то пластик, дерево или металл. Ориентируясь на требования современной столярной сферы, многие производители комплектуют копировально-фрезерные станки устройством ЧПУ, что превращает агрегат в универсальное устройство. Копировально-фрезерный станок функционирует по следующему принципу: устанавливается шаблон, к которому подсоединяется контроллер, и посредством коммуникационного механизма передаются заданные параметры фигуры к режущему элементу.

Типы оборудования

В зависимости от вида привода, установленного на станок, оборудование делят на следующие типы:

пантограф по дереву для фрезерования, демонстрирующий двух или трехмерную работу;
универсальный пантограф с поворотным рукавом, который в большинстве случаев устанавливается в вертикальном положении;
станок для ускоренной обработки заготовок с несколькими шпинделями;
устройство с механической, гидравлической или электронной подачей;
станок с фотокопировальной установкой, задающей траекторию движения фрезе.

Также копировально-фрезерные станки классифицируются по степени автоматизации рабочего процесса, и чем больше дополнительных опций присутствует в той или иной модели, тем выше ее ценник. Стоит отметить, что шаблонный метод резки древесины изначально подразумевает автоматическое соблюдение траектории движения резака, поэтому установка ЧПУ здесь абсолютно не обязательна и, скорее, является данью новым технологиям, зарекомендовавшим себя как наиболее эффективные.

Можно ли создать копировально-фрезерное устройство самостоятельно?

Сегодня на рынке столярного оборудования нет недостатка в станках, однако их достаточно высокая стоимость не всегда позволяет приобрести такой агрегат домашнему мастеру. Окупится устройство при его интенсивном использовании не ранее чем через 5 лет, да и то в промышленных масштабах. Теперь, когда вы ознакомились с характеристиками пантографов и знаете, что это такое и где применяется, можно попытаться самостоятельно изготовить копировально-фрезерный станок. Разумеется, устройство кустарного производства уступает в части производительности заводским образцам. Также мастера не рекомендуют переделывать обычный фрезер в копировальный агрегат, а советуют собирать с нуля.

Перед тем как сделать станок, подбирают подходящую схему его сборки, как правило, включающую несколько обязательных элементов:

рабочую поверхность;
опору стола;
фрезерную головку.

Смена режима фрезерования здесь осуществляется путем регулировки высоты столешницы. Фрезерная головка приводится в движение электрическим приводом, при этом оборудование нередко снабжается регулятором скоростей. Пантографы могут изготавливаться из дерева, хотя такой вариант не будет отличаться высокой точностью работы из-за петельного соединения отдельных элементов, для которого характерен люфт. Что касается металлических чертежных станков, то они могут функционировать в различных масштабах, однако не справляются с изготовлением объемных изделий.

К сожалению, фрезерование на самодельном копировальном станке не всегда позволяет получить идеально точные размеры детали, к тому же готовое изделие может иметь существенные изъяны. Такие негативные последствия в первую очередь обусловлены вибрацией рабочей поверхности, которую практически невозможно нейтрализовать. Также не всегда удается избежать различных огрехов в момент смены направления движения резака. Ко всему прочему здесь имеет место внутреннее напряжение деревянной заготовки, что приводит к ее искривлению.

Беря во внимание недостатки самоделки, единственным существенным достоинством которой является доступная цена комплектующих, рекомендуется прибегать к ее помощи исключительно для создания однотипных деталей в рамках узкопрофильного производства.

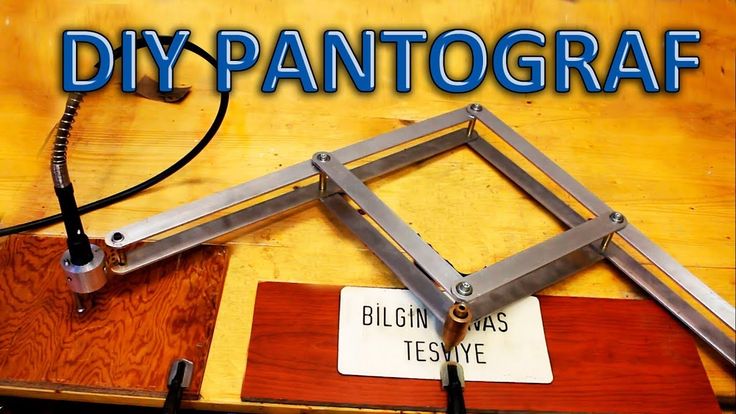

ЧПУ на мускульной тяге (3D Пантограф) / Хабр

В современном мире, в сообществе людей любящих делать вещи своими руками и при этом не чурающихся технологий, чрезвычайно популярна такая вещь как настольный ЧПУ-станок. Хоть эти устройства стали и достаточно доступны, но все еще остаются дорогими. Самый дешевый китайский вариант, на сегодняшний день, обойдется вам в 700-800 американских денег и он наверняка не заработает сразу из коробки, а потребует приложить усилия для доведения его до ума. Изготовление станка с ЧПУ самостоятельно может обойтись дешевле, но обычно требует доступа к разного рода деревообрабатывающему и металлообрабатывающему оборудованию и умения с его помощью изготовлять детали с высокой точностью.

Но люди всегда ищут способов достичь цели доступными средствами.
В некоторых задачах для станков с ЧПУ, а именно когда нужно повторить многократно одну и ту же деталь, может помочь изобретенный еще в 1603 году Кристофом Шейнером пантограф — устройство для копирования карт, планов и других векторных рисунков.

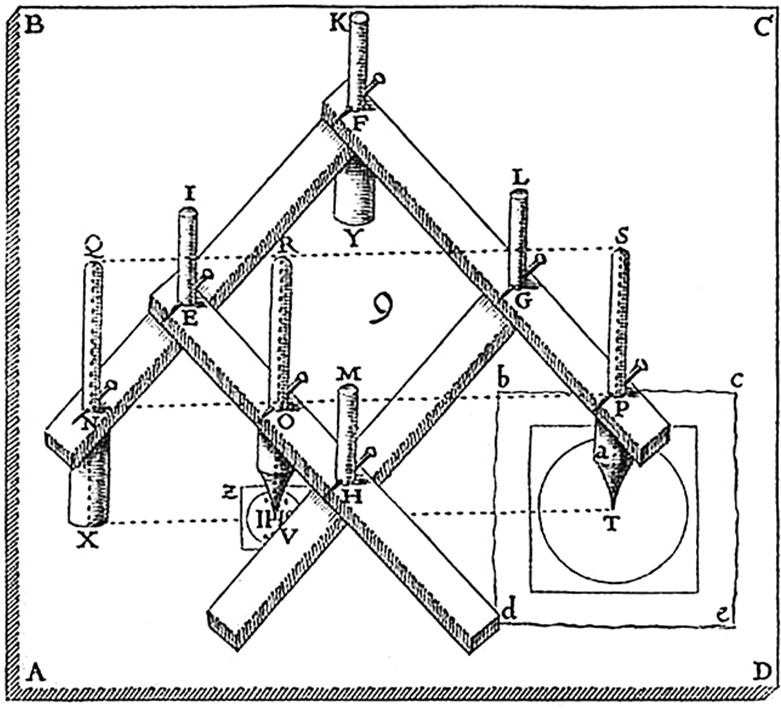

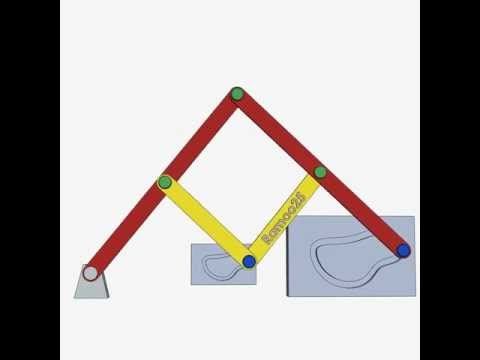

Классический пантограф состоит из двух вершин, в одной из которых закреплена рукоятка-указка, с помощью которой обводят копируемый рисунок. Во второй закреплен пишущий инструмент, который через систему рычагов и шарниров повторяет движения первой вершины рисуя копию на втором листе. Зачастую в пантографы заложена функция масштабирования оригинального изображения.

Простая и гениальная идея. Теперь, а как скопировать некий объемный объект? Для этого нужно добавить в пантограф связь по Z-координате и заменить карандаш на бормашину, а лучше высокоскоростной шпиндель, и мы получим 3D пантограф.

Станки для копирования деревянных изделий на таком принципе производит например американская фирма Gemini да только цены на них такие, что за эти деньги можно купить неплохой ЧПУ-станок из Китая. Поэтому интересней чего в этой области достигло DIY сообщество.

Франк Форд (Frank Ford) занимается изготовлением акустических гитар. При этом ему приходится делать множество идентичных гитарных частей, таких как держатели для струн. Устав делать это вручную, но не желая заморачиваться с покупкой и настройкой ЧПУ, он изготовил для себя дупликатор. Т.к. ему была важна высокая точность копирования, его инструмент сделан целиком из металла. Щуп, которым снимается форма и шпиндель закреплены на общей раме, которая перемещается только по оси Z. Перемещение по осям X и Y осуществляются с помощью стола, на котором закреплены заготовки. Еще оригинальным в его конструкции является то, что в качестве шпинделя он использует пневматический привод работающий на 40 000 оборотах в минуту.

Тем не менее, хоть это и самодельный, но все еще дорогой вариант 3D пантографа. Есть и подешевле.

Например Адран (Adran), мечтая о собственном станке с ЧПУ, но не имея на это средств. Сконструировал себе дупликатор из бормашины Dremel, трех металлических направляющих и деревянных планок стандартных размеров из магазина. В качестве щупа используется обычная отвертка. Его конструкцию можно легко повторить, т.к. он выложил чертежи и все этапы изготовления на сайте Instructables.

Однако ручная бормашинка, не самый удачный инструмент для такой работы, скорость снятия материала у нее маловата. Вот Маттиас Вандель (Matthias Wandel) из Канады использовал в своем 3D пантографе ручной фрезер. Что дало ему достаточную мощь для быстрого копирования предметов в дереве. В качестве примера работы с таким дупликатором вот его видео, где он делает копию формы старого дискового телефонного аппарата (английский язык).

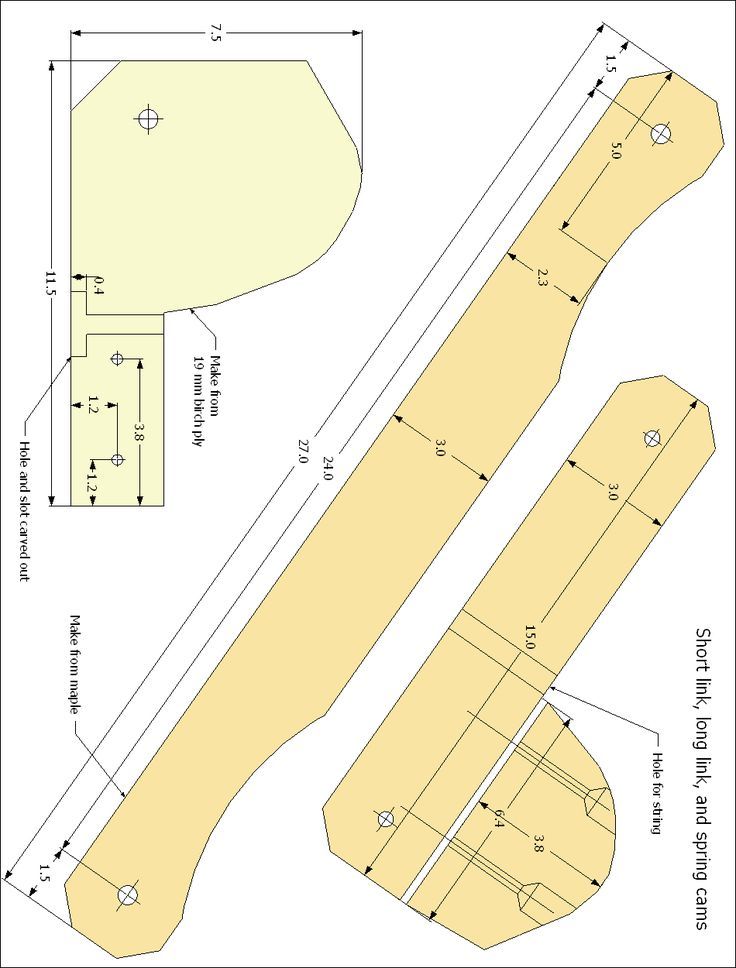

Его конструкцию так же можно повторить, т.к. он выложил чертежи и инструкции по изготовлению на свой сайт Woodgears.ca. Даже если вы не дружите с английским, там легко можно понять весь процесс по многочисленным фотографиям.

Если тема 3D пантографов вас заинтересовала, то на англоязычных ресурсах примеры таких устройств можно найти по тегам: carving duplicator, duplicarver, pantorouter.

Самодельный пантографный чертежный станок — Научи рядом со мной

Художественное ремесло Математика Наука Технологии Письмо

Поделиться
Твит

Этот пост может содержать партнерские ссылки.

Объедините науку, искусство и математику в этом крутом проекте машины для рисования пантографов!

Этот проект описан в моей новой книге «Научное искусство и игры для рисования для детей»!

Вы когда-нибудь видели чертежную машину? Это инструмент, используемый в техническом рисовании, который вращается. Мой дедушка делал наброски изобретений и чертежей, и у него был этот потрясающий чертежный стол, который я раньше просто обожал! На этой неделе я сделал похожий инструмент, чтобы поиграть с детьми, под названием пантограф. Он намного проще и сделан из картона, но мы получили от него массу удовольствия! Наша машина для рисования пантографов рисует дублированный контент, но в большем масштабе. Он работает в соответствии с золотым сечением в математике. Это круто!

Пантограф заставил моих детей задуматься о том, как он работает и почему второе изображение больше первого. Я люблю практический аспект этого! Эта деятельность сочетает в себе математику, искусство и науку в одном! Это отличный образовательный проект STEM.

Как сделать чертежную машину с пантографом

Необходимые материалы:

Гофрированный картон
Большая бумага для рисования

Металлические скобы0041 1 Чертежная кнопка
Линейка
Карандаши или маркеры

Вырежьте четыре полоски картона шириной около одного дюйма. Отрежьте два куска длиной десять дюймов и два куска длиной шесть дюймов. Вам также понадобится большой квадрат картона для основы.

Соедините две длинные детали вверху с помощью металлического стержня. Сделайте отверстия для гвоздей ножницами или канцелярским ножом.

В центре длинных частей соедините каждую из меньших частей металлическими скобами. Перекройте две маленькие части на другом конце. Проделайте отверстие в обеих частях для карандаша или маркера.

Проткните отверстия в нижней части каждой из длинных частей. Тот, что справа, будет держать карандаш или маркер. Тот, что слева, будет соединяться металлическим стержнем с большим куском картона.

Наклейте большой лист бумаги на большой кусок картона. Соедините пантограф с нижним левым углом картона металлическим штифтом.

Вставьте маркеры или карандаши в отверстия на двух других концах. Используйте центральный для рисования. По мере рисования маркер слева будет рисовать такое же изображение, но больше!

Начинайте рисовать!

Смотрите, что вы нарисовали!

Наука, стоящая за этим пантографом Научно-художественный проект:

Пантограф — это простая машина, которую древние греки использовали для отслеживания изображений. Есть два карандаша, которые рисуют одинаковые изображения, но разного размера. Пантограф использует рычаг для перемещения внутрь и наружу или вперед и назад, когда вы рисуете им. Они используются инженерами и художниками для уменьшения или увеличения своих рисунков.

Смотрите больше идей STEM в моем посте о 20 проектах STEM для детей!

Самодельные бомбы для пейнтбола (наука + искусство)

Вероятностная игра «День сурка»

3 комментария

Копир фрезерный своими руками. Что такое пантограф? Виды и функциональные особенности копировальной машины. Типы копировально-фрезерных станков

На первый взгляд, сделать простой копировальный аппарат своими руками кажется легкой задачей. В сети много фото готовых конструкций, которые впечатляют своей оригинальностью и простотой изготовления. Многие люди стремятся сделать что-то подобное. Но когда самодельный копировальный аппарат собран, не все оказывается так гладко.

Копировальные станки бывают фрезерными и токарными. По распространенности первое место занимают фрезерно-копировальные станки. Они более функциональны и позволяют получать не только круглые копии, но и копии свободной формы. О них пойдет речь в этой статье.

Самая большая проблема самодельного копировально-фрезерного станка – люфт и вибрация. Многие самодельщики жалуются, что при копировании образца полученное изделие имеет множество несоответствий и изъянов, появлявшихся при изменении направления формообразующей фрезы и опорной конструкции дрожания. Кроме того, добавляются неприятности изгиба и прогиба заготовки, связанные при увеличении внутренних напряжений за счет выборки древесины. Поэтому при изготовлении копировальной машины сразу избежать всех недостатков невозможно. Как правило, после сборки приходится какое-то время доводить конструкцию до приемлемых параметров.

Самодельный копировальный аппарат в любом случае лучше сделать не универсальным, а узкопрофильным, то есть оптимизированным под изготовление конкретных изделий, которые вам нужны. Например, для качественного изготовления деревянной детали пушки, гребного винта и объемного текста нужны разные технические решения, а если их совместить в одном станке, то побочные эффекты, которые будет трудно исправить. Поэтому практичнее собирать машины под конкретную задачу. Такой подход позволит избежать многих сложностей и лишних затрат.

Размер машины также является важным фактором. Чем крупнее заготовку, которую вы планируете обрабатывать, тем массивнее должна быть конструкция. Вибрации, передаваемые от привода фрезы, должны поглощаться массой несущей конструкции станка. А направляющие оси должны не только выдерживать нагрузку, но и иметь запас прочности, чтобы не погнуться. При самостоятельной разработке фрезерно-копировального станка оптимальные параметры плавного хода фрезы подбираются опытным путем.

Принцип работы фрезерно-копировального станка заключается в следующем: на подвижной раме устанавливается фреза для выборки древесины и щуп, который водят по оригиналу. Рамка опускается на деревянную доску и фрезером удаляется лишняя древесина. Весь смысл конструкции заключается в обеспечении одновременного движения фрезы и стилуса в трех плоскостях, а также вращении вокруг поперечной оси. Для этого используются металлические направляющие или деревянные шарнирные системы. Древесина лучше поглощает вибрацию, с ней проще обращаться и она дешевле. На видео внизу страницы показан самодельный копировальный аппарат для создания плоскорельефных изображений и объемных надписей с нестандартным перемещением в пространстве. Более того, такая конструкция предусматривает двукратное уменьшение масштаба. Скачать чертежи фрезерно-копировального станка можно одним архивом внизу страницы.

Теперь сделать копию например объемной надписи не составит труда. Вы также можете сделать шаблон для создания 3D-текста самостоятельно. Для этого вам понадобится распечатанный эскиз, пара листов картона, клей и канцелярский нож. Склейте лист с эскизом и картон вместе, чтобы бумага не мялась. После высыхания острием канцелярского ножа аккуратно вырезаем буквы точно по эскизу. Высота шаблона 2 мм обычно достаточна для предотвращения соскальзывания иглы.

Копировально-фрезерный станок Duplicarver предназначен для копирования скульптур и плоскорельефных изделий, а также резьбы по дереву. На сегодняшний день аналогов такого оборудования на российском рынке нет. Оборудование завоевало признание среди специалистов и начинающих мастеров. Данное устройство соответствует требованиям технического регламента.

В продаже можно найти станки трех видов:

“Дупликарвер-1”;
“Дупликарвер-2”;
“Дупликарвер-3”.

С их помощью можно выполнять не только культурную и объемную резьбу, но и плоскорельефные работы. Это могут быть панели, а также панели небольшой глубины. Размеры изделий определяются шириной, а длина их может быть любой. «Дупликарвер-3» сохранил все характеристики «Дупликарвер-2» и приобрел новые. С его помощью можно выполнять длинные объемные нити.

Рабочим инструментом устройства выступает качественный роутер производства Германии. Станок работает точно и максимально надежно, а приемы работы на нем можно освоить достаточно быстро. Если вы не можете позволить себе такое оборудование, то копировальные и фрезерные станки по дереву можно сделать своими руками. Для этого нет необходимости приобретать какие-то сложные запчасти.
