Пускатели бесконтактные ПБР-3, ПБР-3А, ПБР-3АА

	RUS | EN (8352) 709-506 (отдел продаж) (8352) 709-606 (отдел снабжения) ЭЛЕКТРИЧЕСКИЕ ИСПОЛНИТЕЛЬНЫЕ МЕХАНИЗМЫ МЭО(Ф), МЭП, МЭМ ПРИВОДЫ С ИНТЕЛЛЕКТУАЛЬНЫМИ БЛОКАМИ УПРАВЛЕНИЯ МЕХАНИЗМЫ СИГНАЛИЗАЦИИ ПОЛОЖЕНИЯ МСП УСИЛИТЕЛЬНЫЕ УСТРОЙСТВА (ПУСКАТЕЛИ БЕСКОНТАКТНЫЕ) ПРИБОРЫ КОНТРОЛЯ РЕГУЛИРОВАНИЯ ТЕХПРОЦЕССОВ БЛОКИ СИГНАЛИЗАЦИИ ПОЛОЖЕНИЯ ДЛЯ ЭИМ АВТОМАТИЗАЦИЯ КОТЛОВ Главная  /  Продукция  /  Усилительные устройства (пускатели бесконтактные)  /  Пускатели бесконтактные ПБР-3, ПБР-3А, ПБР-3АА онлайн заказ руководство по эксплуатации Код ОКП 42 1811 ТУ 25-02. 120760-78 Для бесконтактного управления электрическими исполнительными механизмами, в приводе которых используются трехфазные электродвигатели мощностью до 2 кВт, в системах управления технологическими процессами. По функциональным возможностям пускатель имеет два исполнения: ПБР-3 и ПБРЗА. Пускатель ПБР-3 обеспечивает пуск и реверс трехфазного синхронного электродвигателя. Пускатель ПБР-ЗА обеспечивает пуск и реверс, защиту трехфазного асинхронного электродвигателя с короткозамкнутым ротором от перегрузки. Пускатели ПБР-3А, поставляемые на АЭС, имеют обозначение ПБР-3АА. Питание: трехфазная сеть 220/380 В 50 Гц. Масса 3,5 кг. Габариты 241,5x198x91,5 мм. УСИЛИТЕЛЬНЫЕ УСТРОЙСТВА (ПУСКАТЕЛИ БЕСКОНТАКТНЫЕ): Усилители тиристорные трехпозиционные: ФЦ-0610 (ФЦ-0611), ФЦ-0620 (ФЦ-0621), ФЦ-0613, ФЦ-0626 Усилитель тиристорный трехпозиционный ФЦ-0650А (для АЭС) Усилитель тиристорный трехпозиционный ФЦ-0626М Пускатель бесконтактный реверсивный ПБР-3М Пускатели бесконтактные ПБР-3, ПБР-3А, ПБР-3АА Пускатели бесконтактные реверсивные ПБР-2М, ПБР-2М1, ПБР-2МА Блок оптореле БОР-1 Блок оптореле БОР-2 Блок оптореле БОР-3 Усилитель симисторный трехфазный реверсивный УС-3Р Пускатель бесконтактный механизма управления турбиной ПБ МУТ1 АО СКБ СПА © Все права защищены, 2018 428028, Чувашия – Чувашская Республика, город Чебоксары, пр. Тракторостроителей, 84 Тел.: (8352) 709-506, e-mail: карта сайта схема проезда

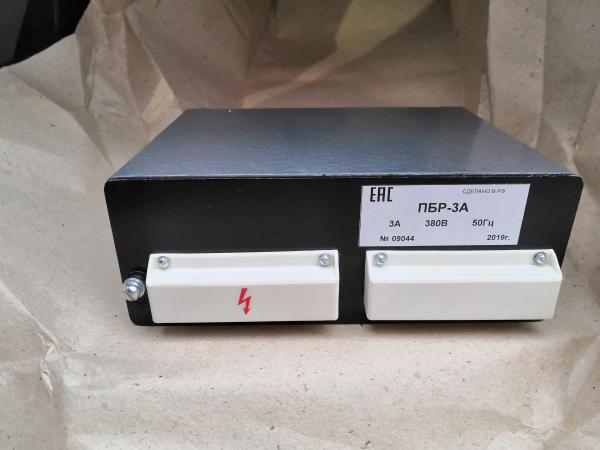

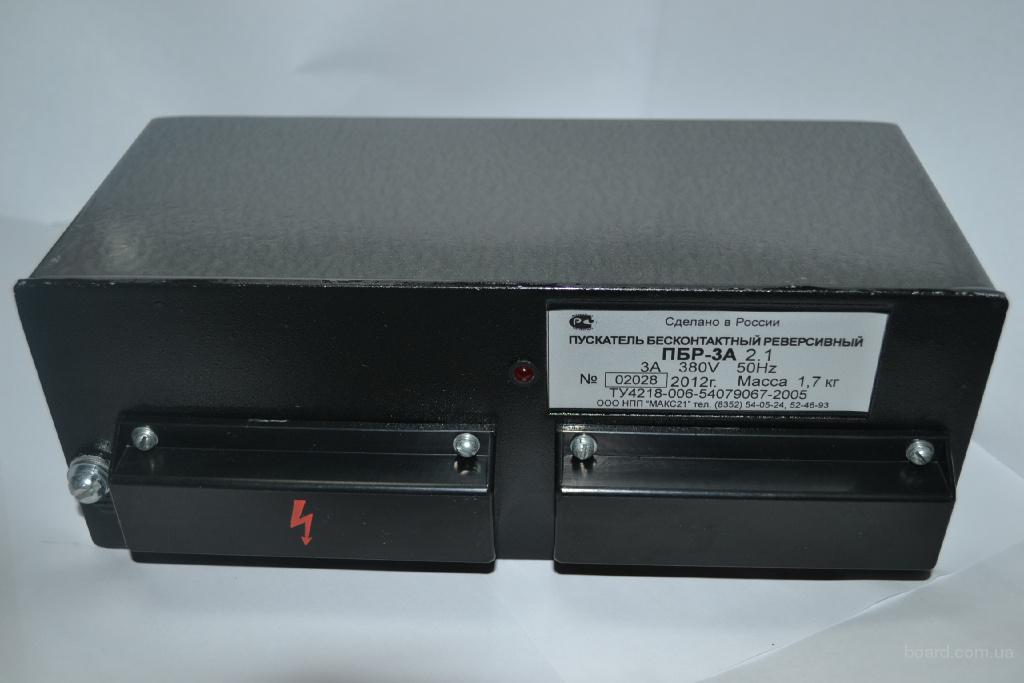

Пускатели бесконтактные реверсивные ПБР-3А

Пускатель ПБР-3А предназначен для бесконтактного реверсивного управления электрическими исполнительными механизмами по ГОСТ 7192, в приводе которых использованы трехфазные электродвигатели.

По функциональным возможностям пускатель имеет два исполнения: ПБР-3 и ПБР-3А.

Пускатель ПБР-3А обеспечивает пуск и реверс трехфазного синхронного электродвигателя. Пускатель ПБР-3 обеспечивает пуск и реверс, защиту трехфазного асинхронного электродвигателя с короткозамкнутым ротором от перегрузки и от обрыва фаз.

Пускатель предназначен для эксплуатации в условиях, оговоренных в таблице 1.

Таблица 1

Условия эксплуатации	Исполнение УХЛ4.2
Температура, С	от 5 до 50
Относительная влажность, % при температуре, С	от 30 до 80 35
Вибрация: частота, Гц амплитуда, мм	до 25 до 0,1
Магнитные поля постоянные или переменные 50 Гц, Напряженность, А/м	до 400

Технические характеристики ПБР-3А

Электрическое питание пускателя ПБР – трехфазная сеть переменного тока с номинальным напряжением 220-380В частотой 50Гц. Допустимое отклонение напряжения питания от номинального – от минус 15 до плюс 10%. Не симметрия трехфазной системы – не более 5%.

Виды входных сигналов, пределы их изменения, номера входных контактов на колодках приведены в таблице 2.

Таблица 2

Номера входных контактов	Входные сигналы	Пределы измения среднего значения напряжения на входных контактах		Потребляемый или коммутируемый ток входной цепи
		включение	отключение
7 – 8 и 8 – 9	Стабилизированное напряжение	(24±6)В	(0-8)В	Не более 50мА
7 – 10 и 9 – 10	Состояние контактных и бесконтактных ключей	(0-3)В	(24±6)В амплитудное напряжение 50В

Входное сопротивление пускателя (750±100) Ом.

Максимальный коммутируемый ток – 3 А

Динамические характеристики пускателя:

• быстродействие (время запаздывания выходного тока при подаче и снятии управляющего сигнала) – не более 25 мс;
• разница между длительностями входного и выходного сигнала – не более 20 мс.
