Тот, кто строит или недавно возвел на своем участке собственную баню, обязательно встанет перед выбором печки для нее. Есть несколько вариантов монтажа устройства – купить готовую и установить, или пригласить понимающего печника, который выложит вам печь профессионально. Но это удовольствие предполагает определенные денежные затраты.

Среди домовладельцев, конечно же, есть умельцы, способные не только создавать чертежи металлических печей для бани своими руками, но и воплотить в реальность такого рода проект. Согласитесь, неплохая экономия, ведь нагреватель можно сделать из подручных материалов, да и за работу не придется платить.

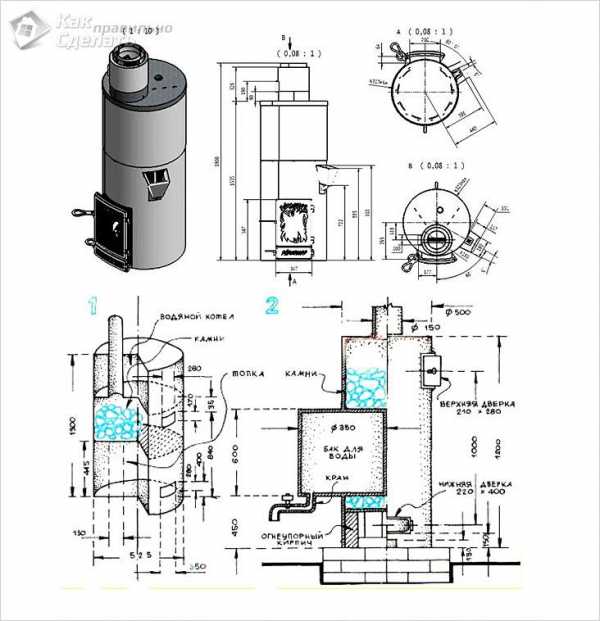

На фото: чертежи простой дровяной печи из металла.

Преимущества самодельной печи

Такие каменки можно без труда переносить с места на место.

1. Нередко баня по тем или иным причинам получается нестандартной как по размерам, так и по форме. И готовая печь к ней может просто не подойти. Придется потратить немало времени и сил, подгоняя ее по габаритам. Этого никогда не произойдет, если вы создадите самоделку, идеально вписывающуюся в особенности парной.
2. Любителей массивных каменных печей для бани можно огорчить – для этого удовольствия придется строить капитальный фундамент, что чревато ощутимыми расходами. Демонтировать агрегат, при необходимости, тоже будет сложно. Этого никогда не произойдет с мобильной конструкцией, ведь ее можно перенести или убрать при желании.
3. Само устройство, равно как и чертежи металлической печи для бани предельно простые, поэтому, особых навыков в строительстве вам не потребуется. Кирпичные дымоходы, элементы декора и прочие сложные дополнения тут не потребуются.

Обратите внимание! Так как мы по большей части бываем на даче нерегулярно, то быстрая в растопке (за 25–30 минут печь полностью разогреется) удобная и безопасная конструкция не заставит долго ждать желаемого тепла. А для небольшой парной данный вариант подходит просто идеально.

Что вам потребуется

Готовая схема металлической печи.

Не обязательно воплощать идею самостоятельно «от и до», можно найти готовые чертежи металлической печи в бане, побродив по просторам интернета.

Хороший вариант — обратиться к специалистам, они сделают вам проект, исходя из особенностей постройки и ее площади.

В любом случае, основательный подход к вопросу даст положительный результат. Если вы соберете все необходимое, можно приступать к работе.

Материалы

1. Металлические листы толщиной не менее 8 мм.
2. Болгарка и аппарат для сварки.
3. Железные трубы диаметром 60 мм.
4. Заслонки для дверцы.
5. Вентиль и колосник.
6. Запчасти для дымохода.
7. Конечно же, начинается процесс с выбора места под печь и с ее размеров. Инструкция предупреждает о соблюдении мер противопожарной безопасности. Слишком большая печь в маленькой бане может привести к неприятностям. Габариты прибора должны быть таковыми, чтобы тепла хватало на всю площадь помещения.

Этапы работы

Сейчас мы рассмотрим простейшую конструкцию печки, изготовленной из трубы.

Чертеж простой металлической печи.

1. Найдите трубу длиной 1,8 м и толщиной стенок 5–10 мм. Разрежьте ее на отрезки длиной 60 см (для бака), 90 см (на топку и каменку), остальное пойдет на дверцы топки и поддувала.
2. В 90-сантиметровом отрезке вырезаются отверстия для топки с поддувалом. Для последнего размеры делаются 50–60 мм в высоту и 180–200 мм в ширину. Над ним приваривается пластина из металла с вырезанным в центре отверстием, в котором вварены 4 проушины для крепежа колосника.
3. Колосник вы можете приобрести в магазине, соответственно размерам будущей печи. Пластина для его крепления должна быть не тоньше 12 мм.
4. Дверцы делаем из остатков трубы. Под топку вырезаем фрагмент шириной 300 мм и высотой 200 мм. Сверху приваривается пластина с вырезом по центру, на нее далее укладывают бруски из железа сечением 10х10 мм для каменки.
5. Для колосника не помешает купить специальную решетку, у нее невысокая цена, так же как и у колосника. В отсеке для каменки прорезаем отверстие 250х300 мм под дверцу.

Колосник: внешний вид

6. Можно делать бак для нагрева воды. Для этого к верху каменки приваривается 8-миллиметровая пластина с отверстием для дымохода 120–150 мм диаметром. Затем отрезанный заранее кусок трубы под бак и трубу дымохода крепятся на нужные места. Отверстие под трубу желательно сделать близко к задней стенке печи.
7. Фрагмент бака со стороны трубы дымохода закрывают стальным полукругом с отверстием для приваренной дымоходной трубы. Второй отсек бака послужит для емкости под воду. Для него делают крышку с ручкой.
8. Если на крышу бани выводится труба из кирпича, то к дымоходу, под устройство кладки, приваривается площадка 300х300 мм, на расстоянии от крышки бака в 350 мм. В стенке бака вваривают трубу под кран.
9. Некоторые чертежи самодельных металлических печей для бани предусматривают облицовку готовой конструкции кирпичом. Но если у вас сравнительно небольшая площадь помещения, и пользуетесь вы им нечасто, дополнительная отделка не обязательна.
10. Многие ошибочно полагают, что легкую металлическую печь вполне можно устанавливать непосредственно на пол. Средний вес комплекта составляет около 150 кг, поэтому, нужен специальный фундамент.
11. Выкапывается котлован, наполняется щебнем и утрамбовывается. Далее площадку заливают бетонной смесью и оставляют застывать. На почти готовую плоскость укладывают рубероид, и только после этого можно ставить печь.
12. Обычно чертежи и размеры металлических печей для бани рассчитаны на то, что часть каменки будет выходить в соседнее помещение – предбанник или моечную. Это необходимо для поддержания тепла, ведь вам не захочется выходить в холодный тамбур, нагревшись в парной.

Полезные советы

Деревянные стены парной надо защитить негорючим материалом.

Обратите внимание! Не забывайте о безопасности. Пол под топкой снабдите листом из металла, и позаботьтесь о вытяжной системе. В прилегающих к стенам участках проложите асбестокартон, обшитый металлом.

Вывод

Правильно сделанная печка будет служить вам долго.

Собираясь построить печку в бане, просмотрите возможные варианты, основательно подготовьтесь к работе, и при возможности посоветуйтесь с профессионалами. От вас самих будет зависеть безопасность и комфорт.

На большинство ваших вопросов ответит видео в этой статье, где вы найдете много полезной информации.

9ban.ru

Печь для бани своими руками +чертежи, фото

Главный элемент парилки – конечно же, нагревательная печь для бани. Современное промышленное производство предлагает на замену традиционным дровяным каменкам множество моделей: на жидком топливе, на газе с металлическим корпусом, работающие на пеллетах. Заводские изделия оснащены множеством функций и экономно расходуют топливо. Да и уход за ними минимален.

Вариантов самодельных устройств для парной существует множество, в зависимости от типа помещения. Например, бывают так называемые холодные печи, то есть такие, у которых наружные стенки не прогреваются выше 50°C. Это важное преимущество, поскольку такая конструкция не дает обжечься. Подобные агрегаты требуют долгой непрерывной растопки. Обогрев происходит через специальные воздуховоды. Они вбирают воздух от пола и разогревают его, пропуская сквозь топочную камеру. Теплый и мягкий пар выходит сверху, никого не обжигая. В такой бане легко регулировать уровень влажности и температуру нагрева.

В отличие от «холодных», «горячие» печи быстро и эффективно прогревают парную за счет раскаленных стенок, температура которых может доходить до 100°C. Неосторожные прикосновения к ним грозят ожогами, да и степень нагрева воздуха в данном случае трудно контролировать. А это грозит тепловым ударом.

Из кирпича

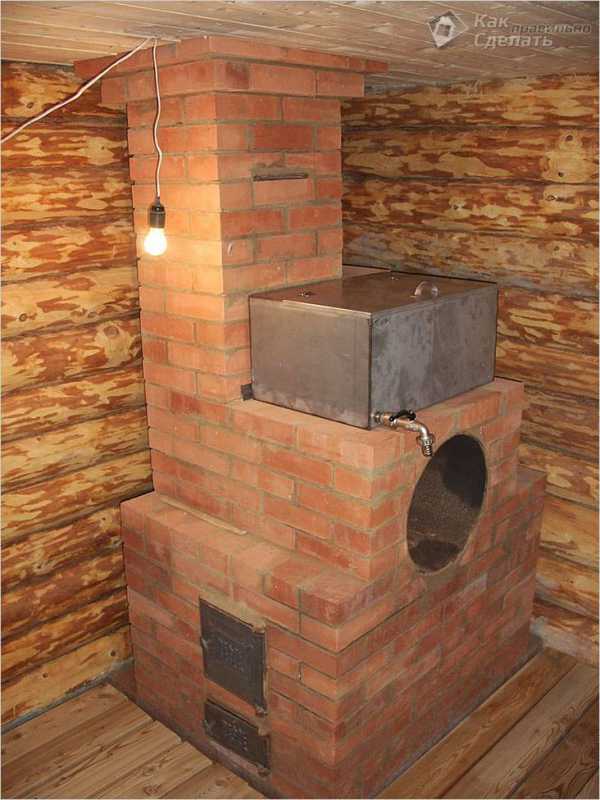

Из кирпича с баком для воды

Добротная и простая «холодная» печь для бани конструктивно выглядит так: топочная камера выполняется из огнеупорного кирпича, под ней располагается зольник. Сверху для сохранения жара раскладываются булыжники на стальную или чугунную решетку. Их массу рассчитывают из соотношения: на 1 м³ парилки требуется 20–30 кг камней. Эта пропорция верна для непрерывно работающих устройств. Если нагрев происходит периодически, то есть после прогрева помещения до нужного уровня ее гасят, тогда количество надо увеличить еще в 2 раза. Иногда для лучшего удержания тепла добавляют чугунные чушки в соотношении 20% на 80% камня.

Сами стены, помимо кирпича, можно выполнить из обычного или бутового камня. Порой для строительства берут гранит или голыш. Вес каждого элемента – от 1 до 5 кг. Не пытайтесь строить из кремния – от нагревания тот просто лопнет.

В качестве связующего раствора при кладке каменки можно использовать только глину с песком. Обычный цементный раствор не выдержит высоких температур и не прослужит и года.

Глиняный раствор

Глина замачивается в воде на несколько суток и смешивается с просеянным песком до консистенции густой сметаны. Песок предпочтительнее брать не речной, а горный. Его грани неровные, нешлифованные и обеспечивают лучшее сцепление.

Печь из обожженного кирпича с камнями весит немало, поэтому под нее придется делать фундамент. Для этого достаточно котлована глубиной 70 см.

На дно засыпают 15 см песка и щебень. Затем все заливается слоем бетона, желательно с армированием. Сверху застывший фундамент закрывают рулонами рубероида для гидроизоляции.

Кирпичная печь на прочном фундаменте

Отметим некоторые моменты:

1. Угол бани, где устанавливается печь, должен быть теплоизолирован и укреплен. Помимо опасности возгорания, в нем будет наблюдаться большой перепад температур, который способен привести к появлению трещин в стенах.
2. Первый ряд укладывается на рубероидную подложку без раствора, насухо.
3. Остальные блоки при работе смачиваются водой, каждый новый ряд укладывается с перевязкой (со смещением относительно предыдущего).
4. Нужно следить за тем, чтобы стороны кирпичей, обращенные внутрь топочной камеры, были целыми, без сколов и трещин. Стенка здесь должна быть как можно более гладкой, поскольку любая выбоина провоцирует разрушение сооружения. В то же время нельзя обмазывать внутренние поверхности глиной — высохнув, она начнет отслаиваться и засорять дымоход,
5. После завершения кладочных работ, печку надо просушить. Для этого либо ее оставляют на 15 дней при хорошем притоке воздуха, либо несколько раз протапливают в щадящем режиме.

Видео: кладка каменки 3×3,5 кирпича

Чертежи

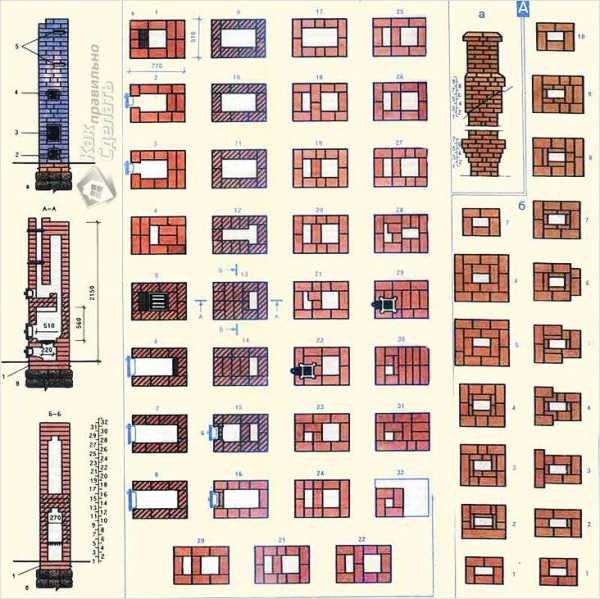

Виды печей из кирпича

Схема кирпичной печи-каменки

Пример порядовки

С отдельно стоящей емкостью для воды

Порядовка

Металлическая печка

Металлическая банная печь

В отличие от кирпичных сооружений, металлические агрегаты компактны и быстро прогреваются сами и нагревают помещение.

Для металлической печки тоже нужен фундамент. Хотя ее масса намного меньше каменного собрата, тем не менее, и под нее нужно сделать надежное основание.

Фундамент под металлическую печь

Исходным материалом послужит толстолистовая сталь или трубы большого диаметра. По конструкции такая печь будет аналогична каменной. Единственное различие – топка. Ее принято делать двухкамерной, чтобы во втором отделении могло происходить дожигание топлива. Подобная схема позволяет увеличить производительность на 20%.

Корпус должен быть полностью проварен – сварка прихватками здесь не подходит.

Главным недостатком стальной печи можно считать обширную раскаленную поверхность, опасную для людей. Однако это легко поправить. После установки корпус просто обкладывается огнеупорным кирпичом, для конвекции оставляют щели.

Обкладка кирпичом

Видео: изготовление металлической печи для бани поэтапно

Чертежи и схемы металлических печей

Устройство котла для бани

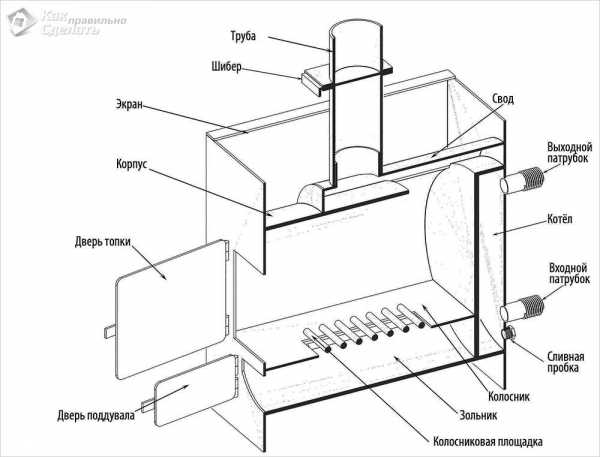

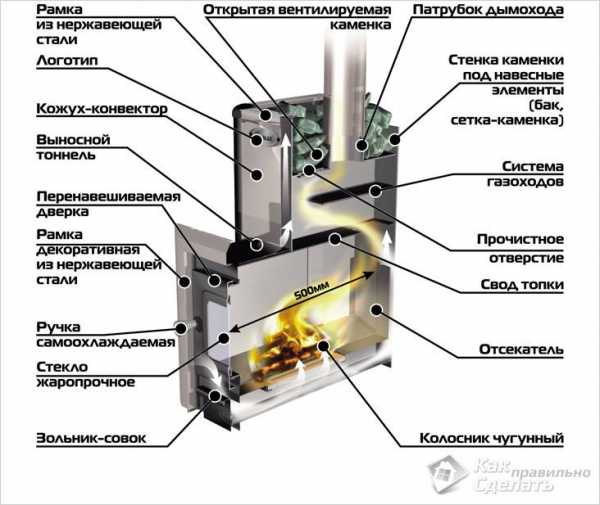

Устройство металлической печи-каменки

Устройство печи для бани с закрытой каменкой

Печь на отработке

Схема металлической печи-каменки

Чертеж безопасного простого банного котла

Со встроенным баком для нагрева воды

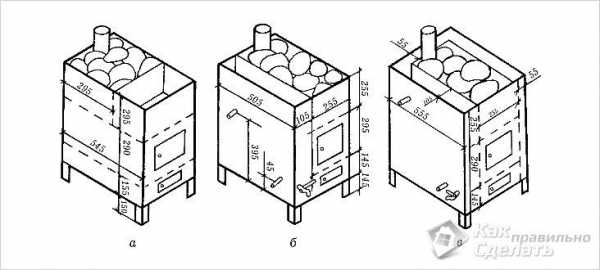

Чертеж металлической печи

Принцип работы котла на отработке

Самодельная металлическая печь из трубы

Каменка из металла с баком для воды

Чертеж буржуйки

Прочная печь

kakpravilnosdelat.ru

устройство печи из металла согласно чертежу и полезные советы

Процесс выбора печи для бани довольно сложный. У каждой их разновидности есть свои положительные стороны. Если, например, печь нужна для небольшой бани, которой будут пользоваться редко, то вполне подойдёт вариант из металла. Можно заказать её изготовление в специализированных компаниях, а затем просто установить её в своей бане.

Общие сведения о металлических печах

Основным достоинством такого сооружения для бани является быстрый прогрев комнаты, в которой она установлена. Но следует знать, что и остывает она тоже очень быстро, поэтому её приходится топить постоянно.

Сооружение металлической печи для бани своими рукам не очень затратное дело, все работы можно сделать самостоятельно. Просто нужно иметь сварочный аппарат и небольшие навыки в работе с ним и изготовить чертёж печки для бани.

Из чего состоит печь

Существует множество методов изготовления металлических печей для бани своими руками. Некоторые люди изготавливают их из труб, бочек из металла или стали в листах. Также бывают варианты с вертикальной или горизонтальной компоновкой, разным расположением топки и отличающимися друг от друга топками.

Самый простой вариант — это изготовление металлической печи из трубы, здесь практически не придётся работать со сваркой. Высота такого сооружения будет около 170 см, а диаметр – 80 см. Сверху нужно соорудить каменку, на которой будет установлен бак с водой. Температуру нагрева железной печи для бани можно регулировать поливая камни холодной водой.

Необходимые материалы и инструменты

В первую очередь следует создать чертёж банной печи, согласно которому и будет она изготавливаться. Чтобы сделать металлическую печь для бани нужно запастись следующими материалами:

1. Труба из металла диаметром 50–60 см и 170–180 см. Толщина стен такой трубы не должна быть меньше 10 мм.
2. Лист металла толщиной не менее 8 мм.
3. Стальной прут диаметром 10 мм.
4. Колосник.
5. Задвижки и петли зи металла для двери.
6. Дымоход.
7. Кран.
8. Диабаз или талькохлорит. Ими будет заполняться печь.

Все эти материалы можно приобрести в любом строительном супермаркете или магазине, который специализируется на продаже комплектующих для печей.

В качестве инструмента понадобятся: болгарка с диском по металлу и сварочный аппарат.

Следующим этапом будет подготовка к установке печки из металла.

В первую очередь нужно изготовить фундамент для печи и, главное, нельзя забывать, что она должна располагаться как минимум в метре от стены. Фундамент для печи заливается заранее, он не должен быть завязан с основанием для стен.

Слишком кропотливой работы такая закладка не требует, она не должна быть слишком прочной и идеально ровной. После того как фундамент будет залит, нужно дать ему выстоятся 2 месяца, а потом выложить на нём 2 ряда красных огнеупорных кирпичей и ещё подождать 2 недели. Теперь можно считать, что основание готово и можно приступить к изготовлению печи для бани своими руками.

Изготовление печи согласно чертежу печки для бани

Процесс изготовления печи делится на такие этапы:

• монтаж топки и каменки;
• изготовление бака для нагрева;
• сооружение и установка дымохода.

Этап 1: Изготовление топки и каменки

Сначала нужно разрезать при помощи болгарки металлическую трубу на две части. Первая часть должна быть 90 см, она пойдёт для каменки и топки, а вторая часть размером – 80–90 см пойдёт на бак нагрева воды.

Внизу первой части трубы нужно прорезать окошко размером в 20*5 см – это для поддувала. Во внутренней части этой же трубы, немного выше поддувала, нужно приварить кронштейны под колосник. Далее, немного выше колосника следует проделать окошко для топки размером – 20*25 см. К одной из сторон отверстия для топки необходимо приварить петли и повесить на них дверки.

Далее, следует расположить каменку, которая будет находиться над топкой. На дне топки необходимо расположить колосник. Также вместо колосника можно соорудить решётку внутри каменки. Но следует помнить, что размеры ячеек решётки должны быть меньше чем камни, которыми будет заполняться печь, чтобы они не проваливались.

Далее, в каменке нужно проделать окошко для залива воды. Его лучше расположить с противоположной стороны от топки и тоже приделать дверцу. Сверху над решёткой или колосником нужно расположить трубу дымохода и заложить камни.

К верхней части трубы, где находится каменка и топка, нужно приварить металлический круг с отверстием, в которое будет проходить ещё одна труба. Сварочные швы должны быть водонепроницаемыми, потому что сверху будет установлен бак с водой.

Этап 2: Бак для нагрева

К нижней части второго отрезка трубы нужно приварить кран. Далее, эту трубу крепят с помощью сварки к каменке. Очень важно делать идеальный сварочный шов, ведь он не должен пропускать воду. На бак, сверху, нужно приварить крышку, которая должна состоять из двух половин. Первая половина крышки приваривается, а ко второй приделывают петли, она будет служить в качестве дверцы.

Этап 3: Дымоход

Самым лучшим вариантом крепления дымохода считается вне печи. Его нужно будет обмотать термостойким материалом. Также существуют варианты изоляции трубы кирпичом. Очень важно знать, что печь из металла в бане очень сильно нагревается и может стать очагом пожара. Поэтому в местах прохождения дымохода через потолок или стену в бане, нужно соорудить соответственную изоляцию.

Стены, которые находятся поблизости печи тоже нужно обшить изоляцией в виде металлических листов. А лучше всего после установки металлической печи в бане обложить её кирпичом, что значительно снизит вероятность непредвиденного воспламенения.

Как правильно установить печь — советы

Опытные специалисты — банщики утверждают, что лучше всего конструкцию из металла в бане устанавливать отдельно от парилки. Предбанник может не успевать прогреваться и в нём будет постоянно холодно.

1. Согласно правилам пожарной безопасности место перед топкой в бане должно быть защищено листом из металла. В процессе топки этот лист будет сильно перегреваться, что может привести к ожогам, поэтому лучше топку в парилке не ставить.
2. Плюс ко всему все банные печи, которые топятся дровами, требуют постоянной закладки горючего материала, поэтому лучше это делать в предбаннике чем в парилке.
3. Согласно всем этим убеждениям лучшим местом для нашей металлической конструкции в бане будет стена соединяющая две комнаты. Следует учесть то, что она может быть изготовлена из горючих материалов и лучше всего от стены её изолировать металлическим листом и асбестовой плитой.

Также профессионалы рекомендуют установку приточно-вытяжной вентиляции. Она будет постоянно снабжать помещение свежим воздухом и не даст задохнуться от дыма.

Рассмотрев вариант изготовления и установки этой печи, каждый сможет своими руками изготовить чертежи железных печей для бань.

Если вы собрались делать металлическую печь для бани своими руками и в первый раз, то лучше проконсультироваться у профессионалов, кто, как не они знают принципы работы и установки.

bane.guru

Как сварить печь для бани своими руками

Когда возникает желание построить собственную баню на участке необходимо понимать, что при самостоятельном проведении работ придется решать ряд самых разнообразных вопросов. Одним из них будет являться изготовление и установка печи. Вариантов достаточно много. Например, можно сложить кирпичную печку или изготовить ее из металла. О том, как сварить печь для бани своими руками и пойдет речь ниже.

Общее описание

Принцип функционирования металлической печи

Металлическая печь – это специальное приспособление, предназначенное для нагрева воды и воздуха внутри помещения бани. Среди основных характерных черт можно выделить:

• универсальность применения;
• компактность;
• разнообразие форм;
• высокую эффективность;
• быстрое нагревание;
• возможность самостоятельного изготовления.

Что касается вариантов сборки, в основе печки может лежать как листовой металл, так и толстостенная труба большого диаметра. Для того чтобы дело спорилось, будут необходимы элементарные навыки работы с газовой горелкой и электросварочным аппаратом.

Подготовка основания

Для достижения наилучшего результата рекомендуется поэтапное выполнение работ. Такой подход позволит не упустить из вида важных нюансов. Нужно понимать, что, несмотря на то, что металлическая печка будет весить меньше, чем ее чугунный или кирпичный аналог, нагрузка на поверхность пола в месте установки будет довольно существенной. Поэтому перед началом работ необходимо изготовить прочное и ровное основание. Если планируется использование электрического варианта котла или печки без сетки с камнями, тогда, возможно, достаточно будет усилить площадь несколькими лагами. Но если речь идет о полноценном варианте, тогда без фундамента не обойтись. Обычно его закладка осуществляется во время возведения основной конструкции.

• В случае, когда баня установлена на сваях, под печь можно предусмотреть наличие всего одной сваи. Этого будет достаточно, чтобы выдержать ее вес.
• Если в основе лежит ленточный фундамента, тогда на месте, где будет находиться отопительный прибор выкапывается яма. Ее размеры должны быть на 10 см больше с каждой стороны будущего агрегата. Глубина от 50 см. На низ делается подсыпка из песка, слоем в 10 см. Она хорошо утрамбовывается. Выставляется опалубка. Ее верхняя точка должна достигать уровня будущего пола. Внутрь укладывается обрешетка из арматуры. Производится заливка бетона и его уплотнение при помощи вибратора. В другом случае можно не делать такую высокую опалубку. Достаточно, чтобы она возвышалась над поверхностью на 10 см. После полного застывания залитого фундамента оставшееся расстояние можно выложить из кирпича.

Изготовление основного отсека

Первый описанный вариант будет выполнен из отрезка металлической трубы толщиной 8 мм и длиной 60 см, диаметр – около 50 см. Для того чтобы было легче представить весь процесс, труба будет выступать в роли топки и находится в горизонтальном положении.

• На расстоянии 10 см от одного из торцов в стенке трубы выполняется прямоугольный вырез 20×30 см. К вырезу привариваются несколько стальных прутьев диаметром 10‒12 мм с расстоянием в 1 см, которые будут выполнять функцию колосников.
• Торцы трубы закрываются отрезками листового металла толщиной равной толщине стенок. В верхней части металл отрезается по окружности трубы, а внизу можно оставить выступы, которые будут служить в качестве опор.
• По диагонали от колосника вваривается отрезок трубы длиной около 50 см. Это будет основной элемент для изготовления дымохода печки.
• Далее в пластине, которая закрывает торец печки со стороны колосника, вырезается прямоугольное отверстие 30×30 см, которое будет служить для загрузки топлива внутрь печи. Нужно закрыть вход печки дверцей из того же листового металла. Повесить дверцу можно на импровизированные петли из приваренных крючков и гаек.
• Под отверстием с колосниками нужно приварить специальный короб с высотой стенок около 10 см. Он будет выполнять функцию сборника золы из топочной камеры. Для доступа к нему в пластине, закрывающей торец нужно вырезать соответствующее по размерам отверстие, в которое нужно вставить ящик без задней стенки, напоминающий совок. У этого элемента будет двойное назначение – сбор золы и регулирование тяги. Чем сильнее выдвинут «зольник», тем мощнее буде приток воздуха в камеру горения.
• Ко второму торцу приваривается резервуар для воды. Для его изготовления можно использовать листы толщиной в 5 мм. Размеры резервуара следует выбирать, исходя из необходимости. В нижней плоскости резервуара выполняется отверстие, в которое вваривается сливной клапан.
• Если принято решение делать печку-каменку, то к поверхности печки нужно приварить ряд прутьев высотой около 35–40 см, которые поверху нужно стянуть полосами металла. В результате получится отделение для укладки камней.

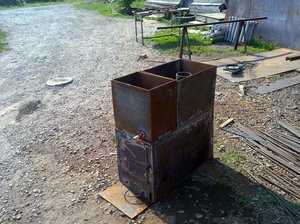

Печь из листового металла

Из листового металла

Для изготовления этого варианта печи нам понадобится листовой металл толщиной от 5 мм. Общие габариты конечного агрегата буду составлять в высоту — 80 см, в ширину — 60 см, в длину — 90 см.

• При помощи болгарки или автогена делаем заготовки. Размеры двух из них должны быть 70×90 см, еще две — 70×60 см. Это четыре стенки. Дно, перегородка и верхняя часть будут иметь размеры 59×89 см (это при условии, что используется материал с толщиной в 5 мм, если больше, тогда нужно отнимать двойную толщину, чтобы получить конечный результат, это так, ведь стенки будут навариваться вокруг основания).
• Укладываем днище на ровную поверхность. Подставляем боковую стенку и прихватками закрепляем ее. При помощи угольника проверяем выдержанность угла. Точно таким же образом поступаем с задней гранью и второй боковой стенкой. После того как конструкция будет стоять, можно хорошо проварить швы по всей протяженности.
• Следующей задачей будет разделение всего внутреннего пространство на три отсека: зольник, топку и площадь, на которой можно будет разместить камни.
• Для того чтобы наилучшим образом закрепить перегородки, нам понадобится металлический уголок с размером 30×30 мм. Делаем четыре отрезка по 89 см.
• Два из них привариваем к боковым стенкам на высоте 14,5 см, два других — на высоте 44,5 см.
• В одной из заготовок, которая будет служить перегородкой 59×89 см, отступаем от края 5 см и делаем окошко размерами 20×30 см. В него ввариваем пруты арматуры с диаметром 10–12 мм. Они будут выполнять роль колосников. Расстояние между ними нужно выдержать в 1 см.
• При помощи автогена в листе, который будет выступать лицевой стенкой, отступив от низа 3 см, вырезаем отверстие 10×30 см. Это будет дверца для зольника. Отложив уже от готового отверстия еще 5 см делаем вырез размером 20×30 см. Оно необходимо для закладки дров.
• Привариваем переднюю стенку на свое место.
• Укладываем в середину на подготовленные уголки перегородку с колосниками и обвариваем ее по всему периметру.
• В крышке делаем отверстие под трубу. Его размер будет зависеть от того, какую гильзу планируется использовать.
• Устанавливаем крышку на уголки и провариваем по всем сторонам.
• Крепим на свое место трубу и провариваем ее по окружности. Если вы хотите установить бак с водой на трубу, тогда лучше сделать ее длиннее, если нет, то тогда можно сразу же предусмотреть переходник на дымоход.
• Устанавливаем дверцы. Для этого понадобится 4 гайки М8, металлический прут, который будет соответствовать внутреннему диаметру отверстия. Гайки привариваются к корпусу, отрезки прута загибаются и крепятся к дверцам. После чего дверцы навешиваются в петли.
• Пространство над топкой заполняется камнями.
• Последний штрих – ножки. Их можно изготовить из уголка 5×5 см. Длина должна быть 10 см.

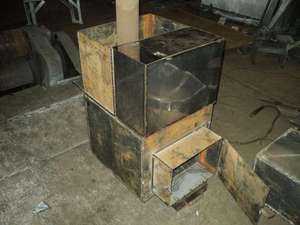

Печь с подогревом воды

Из металла

Благодаря конструкции, которая будет описана ниже, появляется возможность подогревать воду, находящуюся в отдельно установленном баке. Нам понадобится такой же материал, как и в предыдущем варианте.

• Изготавливаем две заготовки размерами 60×39 см – это будет основание и верхняя крышка. Боковые стенки будут размером 60×57 см, задняя – 60×40 см.
• В боковых стенках делаем вырез – от верха он будет 20 см, от края – 17 см. Таким образом мы конструктивно выделим топку.
• Привариваем боковые и заднюю стенку вокруг основания.
• В верхней плоскости делаем отверстие под патрубок, отступив от задней стенки 5 см. Ввариваем в середину гильзу под дымоход.
• Делаем полочку из уголка 30×30 см на высоте 39,5 см. Устанавливаем верхнюю крышку на профиль и хорошо обрабатываем швы.
• Привариваем переднюю стенку, ее размер должен получиться 40×40 см. В ней вырезаем дверцу для топки, ее ширина и длина – 26×23 см (от основания печи она должна находится на высоте 7 см). Приделываем к ней петли, как в предыдущем варианте, и запорный механизм.
• Под дверцей в два ряда сверлим отверстия диаметром в 8 мм. Они будут служить для притока свежего воздуха.
• Вырезаем заготовку 20×40 см и закрываем ей переднюю стенку отдела для камней.
• Изготавливаем емкость, в которой будет греться вода. Для этого необходимо вырезать сторону с размерами 43×35 см, две по 10×44 см и две по 10×35 см. Из них собирается металлический ящик. Все швы тщательно провариваются, чтобы не было раковин и жидкость не просачивалась.
• В одну из стенок 10×35 см сверху и снизу ввариваются два патрубка на ¾”, в основании этого модуля крепиться еще один патрубок на ½” для спуска воды.
• Теперь весь короб наваривается на одну из боковых стенок печки. Здесь также важен внимательный подход к качеству шва.

К каждой печке лучше подходить, как к индивидуальному проекту. Только в таком случае можно учесть все пожелания. Теперь вы имеете некоторое представление. В приведенные схемы можно привнести что-то свое. Нам будет интересно узнать, что получилось именно у вас. Делитесь идеями в комментариях к статье.

Видео

Посмотрите подборку видео об изготовлении банной печи из трубы и листового металла:

Чертежи

Самодельная металлическая печь из трубы   Простой чертеж железной печи для бани Подробный чертеж Конструкция с водогрейным котлом Готовая схема металлической печи-каменки Еще одна конструкция Дровяная банная печь Чертеж самодельной ракетной печи Схема простой металлической печи Самодельная печка Из трубы

Из листов металла

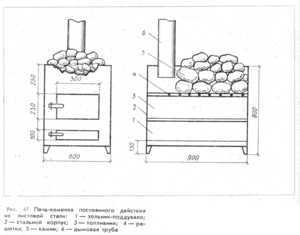

Чертеж металлической печи для бани

Последняя редакция: 17.06.2016 Автор: Александр Чалый

kaksdelatbanyu.ru

Печь для бани своими руками из металла

Металл – податливый обработке материал. В отличие от кирпича, его можно сверлить, резать, ковать, гнуть и т.д.

Печь из металла не боится длительных простоев, не отсыревает. Конструкция цельная, ее можно переставлять и транспортировать.

Кроме того, у металла высокая теплопроводность. Обогревательный прибор быстро отдает тепло помещению, в котором находится.

Этим же объясняется более высокий КПД, ведь кирпичные аналоги, пока не прогреются, теряют большую часть жара через трубу. Все это объясняет, почему печь для бани своими руками из металла считается наилучшим решением.

Какие есть варианты конструкций, как самостоятельно соорудить такую печь, нужно ли ее экранировать, как установить и чем покрасить.

Материалы для строительства

Лить чугунный каркас в домашних условиях не получится, поэтому материалом будет сталь.

Разработано несколько вариантов конструкций стальных банных печей это:

• Сварной каркас из листового металла;
• Из трубы;
• Из дисков от автомобильных колес.

Выбирается обычно тот материал, который проще всего приобрести.

Если это будут листы, они должны быть толщиной не менее 8 мм. Если труба – диаметром около 50 – 60 см.

Также понадобятся:

1. Колосниковая решетка (это может быть готовое изделие или арматура, из которой решетка сварится вручную)
2. Дверца для топки, для поддувала (можно сделать и самостоятельно).
3. Щеколды на все дверцы.
4. Кран.
5. Труба для дымохода, высотой около 2 м, диаметром 12 – 15 см.

На финальном этапе нужен будет кирпич для экрана, камни для каменки и специальная краска.

Необходимые инструменты

Инструментарий зависит от выбранных технологий, но скорее всего, пригодятся:

1. Измерительный инструмент.
2. Болгарка.
3. Сварочный аппарат.

Для финишных работ понадобятся мастерок, отвес и другие инструменты для кладки кирпича. Пульверизатор для окрашивания.

Металлическая печь для бани своими руками из трубы вертикальная

Преимущество модели в минимальном количестве швов. Кроме трубы, нужно будет немного листового металла на перегородки (толщина от 8 мм.).

Подготовительные работы

Заливается бетонный участок – фундамент. Его ширина должна быть чуть больше, чем диаметр будущего корпуса. Выставляется опалубка, выравнивается и утрамбовывается дно, засыпается слой щебня, заливается часть бетона. Затем укладывается арматура и заливается второй слой. Общая толщина основания = 20 см.

Изготовление печи

Роль дна может исполнять бетонное основание. Нижний край трубы хорошо выравнивается, чтобы конструкция не шаталась. В нижней части устанавливается дверца поддувала 7 х 20 см.

Дальше крепится дно топочной камеры. Это может быть блин, с вставленной в него колосниковой решеткой, или сплошные ряды арматуры. Металл для этого участка стоит брать потолще – не менее 12 мм.

Пример банной печи из металла

Над поддувалом располагается дверца топки. Размеры отверстия 25 х 30 см. Если дверца будет выходить в соседнее помещение, приваривается прямоугольный короб такой толщины, которую подскажут стены в бане. Общая высота топки и поддувала = 90 см.

Если сделать колосник из уголка, расположив его канавкой кверху, он долго не прогорит.

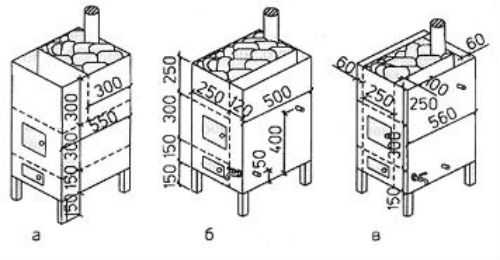

Как делается каменка – чертеж

Далее идет каменка и о ней стоит сказать отдельно. Есть два варианта:

1. Проточная каменка.
2. Открытая.

Проточная предоставляет возможность камням греться от дымовых газов, которые, прежде чем попасть в трубу, омывают их.

Такой вариант подгоняется под помещение опытным путем. Поддавать пару можно будет только в очень хорошо разогретую печь, где выгорела сажа и только после полной протопки, когда закрыли задвижку.

В открытой каменке нужно точнее рассчитывать контакт поверхности с камнями, иначе его может не хватать, и жар будет оседать окалиной на внутренностях агрегата. Можно пропустить по каменке систему труб, то есть сделать теплообменник, но такой способ усложняет этап создания.

Еще один вариант – открытая каменка располагается над топкой, а над каменкой водяной бак. Но вода в таком баке будет греться дольше, да и высота конструкции будет не малой – забор воды на большой высоте не всегда удобен.

Для самостоятельного изготовления рекомендуется параллельная схема, когда над топкой располагается емкость, разделенная вертикальной перегородкой. В одной половинке располагаются камни, а другая – это водяной бак.

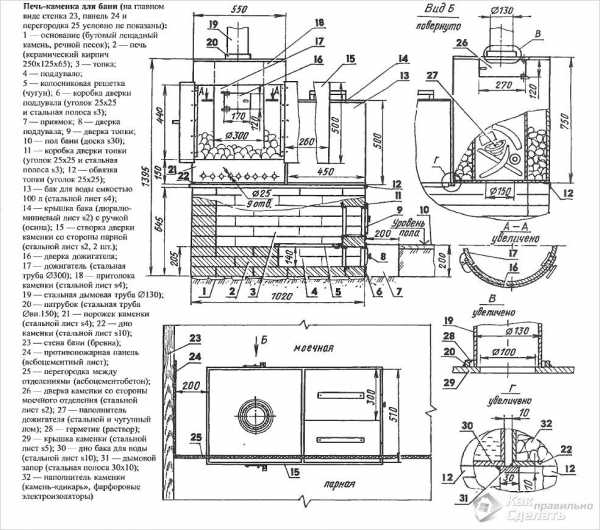

Чертеж металлической печи-каменки

Минус такой схемы в том, что камни соприкасаются с холодной стенкой водяного бака и охлаждаются об нее. Поэтому видоизменим половинку с камнями, сделав ее в виде балкончика. Камней в такой балкончик поместится меньше, да и к стенке плотно прилегать они не будут.

Если выбран последний вариант, над топкой делается глухая перегородка, в центре которой вырезается отверстие для установки дымовой трубы. В нижней части той половины, где будет вода, вваривается кран. Спиливается половина – каменка. На ее месте декорируется балкон из металлических полос. Здесь есть возможность придать изделию оригинальный вид.

Корпус печи из колесных дисков

Привлекательность этого материала в его доступности и прочности. Прогорают печи из толстостенных дисков очень не скоро (сталь используется высокого качества). Для банной печи больше подойдут диски от грузовых автомобилей (ЗИЛ, КамАЗ, тракторные и т. д.)

Самое сложно на начальном этапе – это вырезать из каждого диска внутреннюю часть. Болгаркой это конечно, можно сделать, но удобнее использовать газовый резак.

Существуют модели комбинированных отопительных приборов, в которых топка и поддувало выкладываются из кирпича, а верхняя часть топки, каменка и бак металлические. Но мы рассмотрим вариант печи, полностью собранной из дисков.

Печь из колесных дисков

Понадобится:

1. 3 диска.
2. Дверцы для зольника и топки.
3. Листовой металл.
4. Дымоходная труба.
5. Арматура.

Бак для воды. Его можно сделать, как и печь, из дисков, а можно использовать листовой металл или любую подходящую емкость. Температуры здесь не экстремальные, поэтому требования к толщине и качеству металла ниже.

Изготовление емкости для воды, топки и каменки

На зольник, топку и каменку используются три диска. Их освобождают от средней части и сваривают вместе. В нижней части устраивается зольник. Вырезается отверстие, в дальнейшем сюда приварится дверца.

Над зольником делается отверстие для топочной дверцы. Теперь перегородка с колосниковой решеткой. По диаметру вырезается блин из металла, а в центре делается вырез, который заваривается прутьями арматуры. После того, как перегородка приварена на положенное место, время устанавливать дверцы и щеколды.

Теперь каменка. Она будет располагаться в верхней части сваренных вместе дисков. Топку закрывают еще одним листом металла, в котором вырезано отверстие для трубы (соотносится с отверстием в баке, делается немного смещенным в одну из сторон).

Водяной бак и дымовая труба

Приваривается небольшой патрубок, на который одевается водяной бак. Между верхним краем каменки и дном бака оставляется небольшое пространство (каменка получается открытой, можно прибавлять и убавлять камни, поддавать жару).

Чтобы укрепить конструкцию, в этом промежутке устанавливаются подпорки – перемычки. Дымовая труба будет немного возвышаться над баком, но так, чтобы оставалась возможность транспортировать агрегат, поместить его в баню на положенное место.

Бак можно сделать съемным из нержавейки. И состыковать дымовую трубу посредством асбестового шнура.

Установка металлической печи в баню и пожарная безопасность

Удачный вариант установки своими руками, когда топочная дверка и поддувало выходят в предбанник.

Во-первых, так удобнее топить, во-вторых, тепло достанется и предбаннику, а в-третьих, если в плохую погоду печка задымит, газ попадет не в парилку.

Перед топкой обязательна установка защиты для пола – небольшого листа металла.

Экранирование кирпичной кладкой не только улучшает свойства печи, но и повышает безопасность ее использования.

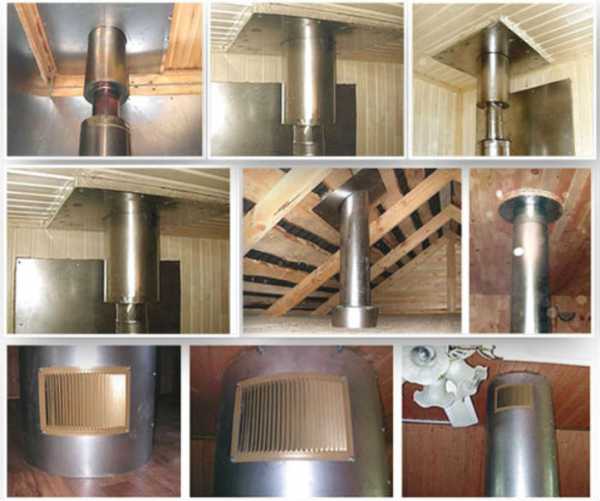

Там, где труба проходит через кровлю и потолок, ее обкладывают кирпичом. Чтобы это осуществить, в верхней части трубы приваривается металлическая площадка, на которой будет возводиться кладка.

Покраска печи

Жестяная конструкция со следами сварки, плохо выглядит даже в гараже, не то что в бане. Кроме того, некрашеные поверхности более подвержены коррозии. Чем покрасить металлическую банную печь? Простые краски с пределом огнестойкости в 160°С не подходят.

Нужно подыскать:

1. Органосиликатную эмаль (до 350°С).
2. Кремнийорганическую эмаль (до 800°С).

Килограмм более жаростойкой краски, обычно стоит дороже, к тому же вторая эмаль тяжелее и расходуется ее больше.

Помещение во время покраски должно быть теплым и сухим. Поверхность обезжиренная. Использовать желательно пульверизатор, а не кисть или валик.

Наносить нужно 2 слоя. Второй, после полного высыхания первого. Ни в коем случае нельзя ускорять сушку искусственно (феном, или подтопкой). Полное высыхание достигается через 7 дней.

Опытным путем мастера пришли к выводу, что саму печь лучше красить кремнийорганической краской, а экран органосиликатной.

Заключение

Чтобы каменка давала достаточно пара, а не понижала температуру печи, она должна быть тщательно рассчитана специалистами.

Современные фабричные металлические печи отлично выверены.

Если делать печь по размерам и чертежам готового агрегата, успех гарантирован.

Если же такой возможности нет, и все делается своими руками и на глазок, можно будет немного скорректировать количество камней и время прогрева по ходу экспериментальных топок. Легкого пара!

Казалось бы, что может быть проще, чем установить в доме печь на газу. Газ – топливо дешевое и эффективное. Однако печи для дома на дровах длительного горения все еще остаются популярными. Смотрите обзор моделей и видов.

Критерии выбора чугунных дровяных печей для дачи разберем в этой теме.

Видео на тему

microklimat.pro

Металлическая печь в баню своими руками

Печи для хорошей русской бани изготавливаются, как правило, из кирпича или металла. Металлические печи свободно продаются сегодня в большинстве специализированных магазинов, предлагающих клиентам большой выбор моделей. Вниманию людей, предпочитающих всё делать самостоятельно, мы предлагаем эту статью о том, как сделать металлическую печь в баню своими руками.

Изготовление топки и каменки

Схема металлической печи в разрезе Самодельная металлическая печь

Особенностью классической русской бани является то, что она оборудуется не газовой и не электрической, а именно дровяной печью. При этом только грамотный подход к её конструированию позволит вам получить характерный для таких печей режим (влажность воздуха в парилке 60% при температуре 70-80 градусов). При самостоятельном изготовлении русской печи возможен выбор из следующих двух вариантов:

• вертикальная печь из трубы выбранного вами диаметра;
• горизонтальная конструкция на основе металлической бочки.

В данной статье нами будет рассмотрен вариант изготовления печи вертикального типа.

Основная задача, которую необходимо решить в этом случае, состоит в том, чтобы найти трубу подходящего диаметра (0,5-0,6 метра) с толщиной стенки от 5 до 10 мм и высотой 1,6 метра. Эта труба делится на три части, причём секция длиной 0,6 метра предназначается для водяного бака, а две секции по 0,8 метра пойдут на топку и каменку. Из оставшихся заготовок можно будет сделать дверцы для топки и поддувала. Все эти элементы печи и их размеры указаны на приводимом здесь чертеже.

Колосниковая решетка для металлической печи

В части трубы, предназначенной для топки, вам нужно будет проделать вырезы определённых размеров. Для поддувала делается отверстие размером 200х60 мм. Прямо над ним следует приварить перегородку с четырьмя проушинами, служащую для установки колосника. Сам колосник, подобранный по размеру печи, можно приобрести в магазине печного литья. Толщина пластины для навески решётки не должна быть менее 12 мм.

Чуть выше колосника делается отверстие под дверцу топки (вырез размером 250 х180 мм), а сверху к трубе приваривается вторая перегородка с вырезанным центром, на которой можно будет смонтировать поддон каменки. В качестве поддона можно использовать ещё одну колосниковую решетку, при этом по высоте каменка должна занимать не менее 0,8 метра. В этом отделении металлической печи также вырезается отверстие для дверцы размером 250х300 мм. Затем каменка заполняется на треть высоты небольшими по размеру камнями округлой формы, имеющими мелкокристаллическую структуру тёмного цвета (серого или чёрного).

Бачок для воды

Схема металлической печи для бани

В печах вертикального типа секция для горячей воды обустраивается прямо над каменкой. С этой целью устанавливается еще одна перегородка толщиной 8 мм с отверстием под трубу дымохода (120 мм в диаметре), являющаяся дном данной секции.

Обратите внимание! Отверстие под дымоходную трубу должно быть несколько смещено к задней стенке. Сверху приваривается пластина с отверстием под дымоход, закрывающая лишь половину верхней окружности бака. Оставшаяся незакрытой часть используется для заливки воды и закрывается во время её нагрева специальной крышкой с ручкой.

В том случае, если вы решили вывести трубу из кирпича на крышу бани – вам необходимо будет к дымовой трубе приварить небольшую площадку (300х300 мм) на расстоянии примерно 300 мм от крышки. К стенке бачка со стороны крышки и как можно ближе ко дну приваривается кусок трубы соответствующего диаметра, в который позднее устанавливается вентиль.

Установка печи

Печь, обложенная кирпичом

Обустройство металлической печи в баню своими руками начинается с подготовки фундамента под неё. Но ещё до начала его устройства вам нужно определиться с тем, будете ли вы обкладывать свою печь кирпичом или нет. В парилках небольшого размера, рассчитанных на один заход, обкладку печи кирпичом можно и не производить. Если же вы рассчитываете париться в несколько «заходов» и хотите, чтобы тепло как можно дольше держалось в парилке – без такой обкладки никак не обойтись.

Для обустройства фундамента вам потребуется огнеупорный кирпич, который выкладывается в два ряда и заливается сверху готовым бетонным раствором. Размеры такого фундамента составляют обычно величину около 700х700 мм; при этом он должен располагаться на следующих удалениях от стен парилки:

• не менее 20 см для печей с обкладкой кирпичом;
• не менее одного метра для «голых» металлических печей.

Обратите внимание! В целях безопасности стены парилки в районе размещения металлической печи закрываются специальной фольгой с утеплителем (из материала типа «Изовер»). Для печей, обкладываемых кирпичом, такая защита стен не требуется.

Кирпичная дымоходная труба выводится, как правило, через крышу бани на высоту чуть более полуметра. Она обязательно оштукатуривается, а расположенные в местах её прокладки деревянные конструкции изолируются листами асбеста.

Видео

В следующем видеоматериале вы увидите печь, изготовленную по описанной в статье технологии:

Еще один вариант металлической печи:

Фото

Установленная металлическая печь Печь металлическая Печь для бани из металла Обкладка печи кирпичом

stroysvoimirukami.ru
