Пост ПКУ 15 21, кнопка ПКУ 15-21, пост кнопочный ПКУ 15.21. Пост управления кнопочный ПКУ цены.
Габаритные размеры ПКУ Цены Посты ПКУ пластик Посты ПКТ металл
Посты ПКУ 15-21 — так можем только мы!
- Любые нестираемые надписи ЛАЗЕРОМ.
- Любая комплектация.
- Возможность комплектации Стоповой кнопкой или Переключателем с ключом.
- IP 65 — морское исполнение.
Габаритные размеры постов ПКУ
№ | Типоисполнение | H, мм | S, мм | L мм | № | Типоисполнение | H, мм | S, мм | L, мм |
1 | ПКУ 15-21-111(МГ) | 90 84 | 90 84 | 80 61 | 15 | ПКУ 15-21-351 | 310 | 210 | 80 |
2 | ПКУ 15-21-121 (МГ) | 160 137 | 90 84 | 80 61 | 16 | ПКУ 15-21-431 | 210 | 270 | 80 |
3 | ПКУ 15-21-131 (МГ) | 205 182 | 90 84 | 80 61 | 17 | ГКУ 15-21-441 | 265 | 270 | 80 |
4 | ПКУ 15-21-141(МГ) | 258 227 | 90 84 | 80 61 | 18 | ПКУ 15-21-831 | 210 | 530 | 80 |
ПКУ 15-21-151 (МГ) | 340 | 90 84 | 80 61 | 19 | ПКУ 15-21-123 | 230 | 90 | 80 | |
б | ПКУ 15-21-161(МГ) | 370 317 | 90 84 | 80 61 | 20 | ПКУ 15-21-163 | 430 | 90 | 75 |
7 | ПКУ 15-21-171 | 420 | 90 | 80 | 21 | ПКУ 15-21-183 | 535 | 90 | 75 |
В | ПКУ 15-21-181 | 470 | 90 | 80 | 22 | ПКУ 15-21-233 | 275 | 150 | 80 |
9 | ПКУ 15-21-221 | 160 | 150 | 80 | 23 | ПКУ 15-21-143 | 335 | 90 | 80 |
10 | ПКУ 15-21-231 | 210 | 150 | 80 | 24 | ПКУ 15-21-243 | 330 | 150 | 80 |
11 | ПКУ 15-21-241 | 260 | 150 | 80 | 25 | ПКУ 15-21-253 | 375 | 150 | 80 |
12 | ПКУ 15-21-251 | 310 | 150 | 80 | 26 | ПКУ 15-21-263 | 430 | 150 | 80 |
13 | ПКУ 15-21-331 | 210 | 210 | 80 | 27 | 535 | 150 | 80 | |
14 | ПКУ 15-21-341 | 265 | 210 | 80 |
Установочные размеры ПКУ 15-21
Габаритные, установочные, присоединительные размеры постов для настенного крепления и подвеса на рукавах, тросах или трубах:
- а — пост кнопочный ПКУ15-21.141МР
- б — пост кнопочный ПКУ 15 21.133 МР
- в — пост кнопочный ПКУ 15-21 141
- г — пост кнопочный ПКУ15 21 143
- д — пост кнопочный ПКУ 15 21 163
Пост пку, Пку 15 21.131 54 -пост, Пост кнопочный пку 15 -21 -21.111 -21.121 -21.131 -управление, Пост управления кнопочный пку 15 -21, Пост пку 15 21.131 54, Пост кнопочный пку 15 21.121 54у2, Пост кнопочный пку 15 21 131, Пост кнопочный пку 15 21.131 54у2, Пост пку 15 21.131 -54 -54у2 -кнопочный -управление, Посты управления пку 15 21 -кнопочный, Пост кнопочный пку 15 21 121, Пост управления пку цена -кнопочный, Пост пку 3, Пост управления кнопочный пку 1, Пост пку 15 21.121 -54у2 -кнопочный -управление, Кнопочные посты пку 15 21.131 -54у2, Пку 15 21.111 54 -у2, Пост кнопочный пку 15 21 -121 -131 -управление, Пост пку 15 21.121 54у2 -кнопочный -управление, Пку 15 21.231, Пку 15 21 111, Пку 15 131 -21, Пост управления кнопочный пку -1 -15 -2 -цена, Кнопочный пост пку 15 21.111 54, Пку 15 21.131 -54 -54у2 -пост, Пост пку -1 -15 -2 -3 -4 -кнопочный -управление, Пост пку 15 21.111 -54у2 -кнопочный, Пост управления пку 15 21.131 54у2, Пку 15 21.121 цена, Пост управления пку 15 21.121 54у2, Пку 15 121 -21 -54, Пост пку 15 21.131 54у2 -кнопочный -управление, Пост пку 15 -21 -21.111 -21.121 -21.131 -кнопочный -управление, Пку 15 21 131 54, Пост пку 15 21.111 54у2 -кнопочный, Пост кнопочный пку 15 21.121 -54 -54у2, Пку 15 21 цена -пост, Пост управления пку у2, Пост кнопочный пку 15 21.111 -54 -54у2, Пост кнопочный пку -1 -15 -2 -управление, Пост управления пку 1 -кнопочный, Пост кнопочный пку 2 -у2 -управление, Пку 15 21.121 -54 -54у2 -пост -цена, Пост кнопочный пку 15 21.121 54, Кнопка пку 15, Пку 15 21 -111 -121 -131 -пост -цена, Пку 15 21 131 -54, Пост кнопочный пку 2 у2, Пку 15 21.131 54у2 -пост, Пост управления пку -1 -15 -2 -кнопочный -у2 -цена, Пост управления пку 15 21.131 -54у2, Пост пку 15 21 -121 -кнопочный -управление -цена, Пост кнопочный пку 1 -управление, Пку 15 21.141, Пку 15 21.111 -54 -54у2 -пост, Пост пку 15 21 121 -кнопочный, Пост пку 1 -кнопочный -управление, Пост управления кнопочный пку 2, Пку 15 121 54, Пку 15 21.121 54, Пост пку 15 21 цена, Пку 15 21.121 54у2 -пост, Пку 15 21.111 54у2 -пост, Пку 15 19, Пост пку 15 21.121 54 у2, Пку 15 21.111 54 у2, Пост пку 4, Пку 15 цена -21 -21.121, Пост управления пку 2 -кнопочный, Пост пку 2 -кнопочный -управление, Пост управления кнопочный пку 15 21, Посты управления кнопочный цены пку, Пост кнопочный пку 15 21.111 54у2, Пку 15 -121 -131 -19 -21 -21.111 -21.121 -21.131 -21.141 -21.231 -кнопка -пост -схема -цена, Пост управления пку 15 -21 -21.121 -21.131 -кнопочный, Схема пку 15, Пку 15 21 121 -пост, Пост управления пку 15 21.121 -54у2
[contact-form-7 404 “Not Found”]
pg-elcom.ru
ПКУ 15-21 – Посты – Выключатели, кнопки, посты
Получить прайс на Выключатели, кнопки, посты
ПКУ15-21.111-54 У2 ПКУ15-21.121-54 У2 ПКУ15-21.131-54 У2 ПКУ15-21.141-54 У2 |
|
ПКУ15-21.231-54 У2 ПКУ15-21.241-54 У2 ПКУ15-21.331-54 У2 ПКУ15-21.341-54 У2 |
Посты управления ПКУ 15-21 предназначены для коммутации электрических цепей управления переменного тока напряжением до 660 В частотой 50 и 60 Гц и постоянного тока до 440 В.
Технические характеристики:
– номинальное напряжение изоляции (при переменном токе частоты 50,60 Гц) 660 В;
– номинальный тепловой ток 10 А;
– количество элементов управления – до 12;
– коммутационная износостойкость 1000000 циклов ВО;
– степень защиты IP 40, IP 54;
– климатическое исполнение У2, У3;
– температура окружающей среды от -40оС до +40оС, относительная влажность воздуха – 98%; высота над уровнем моря – не более 4300 м.
Наименование |
Стандартная комплектация |
Степень защиты, |
Габаритные |
Масса, |
ПКУ 15-21-111 |
ВК30 ч.( кр.) |
IP54 с PG 13,5 |
95x94x80 |
0,46 |
ПКУ 15-21-121 |
ВК30 ч. + ВК30 кр. |
IP54 с PG 19 |
156x94x80 |
0,67 |
ПКУ 15-21-131 |
2хВК30 ч. + ВК30 кр. |
IP54 с PG 19 |
210x94x80 |
0,78 |
ПКУ 15-21-141 |
2хВК30 ч.+ 2хВК30 кр. |
IP54 с PG 21 |
260x90x80 |
1,1 |
ПКУ 15-21-231 |
4хВК30 ч.+ 2хВК30 кр. |
IP54 с PG 36 |
205x170x80 |
1,5 |
ПКУ 15-21-241 |
6хВК30 ч.+ 2хВК30 кр. |
IP54 с PG 36 |
260x170x80 |
1,7 |
ПКУ 15-21-331 |
6хВК30 ч.+ 3хВК30 кр. |
IP54 с PG 36 |
205x240x80 |
2,1 |
ПКУ 15-21-341 |
6хВК30 ч.+ 6хВК30 кр. |
IP54 с PG 36 |
260x240x80 |
2,6 |
Отдельно поставляются корпуса для постов ПКУ 15-21. Материал корпуса – металл, окрашенный методом порошкового напыления.
www.setc.ru
ПКУ 15-21 в стандартной комплектации | от 1 шт | от 10 шт |
ПКУ 15-21-111-40,-54 (У,УХЛ) | 460 | 437 |
ПКУ 15-21-121-40,-54 (У,УХЛ) | 666 | 632 |
ПКУ 15-21-131-40,-54 (У,УХЛ) | 875 | 832 |
ПКУ 15-21-141-40,-54 (У,УХЛ) | 1067 | 1013 |
ПКУ 15-21-151-40,-54 (У,УХЛ) | 1397 | 1327 |
ПКУ 15-21-161-40,-54 (У,УХЛ) | 1562 | 1484 |
ПКУ 15-21-171-40,-54 (У,УХЛ) | 1733 | 1646 |
ПКУ 15-21-181-40,-54 (У,УХЛ) | 1917 | 1821 |
ПКУ 15-21-221-40,-54 (У,УХЛ) | 1155 | 1097 |
ПКУ 15-21-231-40,-54 (У,УХЛ) | 1412 | 1341 |
ПКУ 15-21-241-40,-54 (У,УХЛ) | 1910 | 1815 |
ПКУ 15-21-251-40,-54 (У,УХЛ) | 2232 | 2120 |
ПКУ 15-21-261-40,-54 (У,УХЛ) | 2924 | 2778 |
ПКУ 15-21-321-40,-54 (У,УХЛ) | 1546 | 1468 |
ПКУ 15-21-331-40,-54 (У,УХЛ) | 2083 | 1979 |
ПКУ 15-21-341-40,-54 (У,УХЛ) | 2520 | 2394 |
ПКУ 15-21-361-40,-54 (У,УХЛ) | 3626 | 3445 |
ПКУ 15-21-421-40,-54 (У,УХЛ) | 1934 | 1837 |
ПКУ 15-21-431-40,-54 (У,УХЛ) | 2496 | 2371 |
ПКУ 15-21-433-40,-54 (У,УХЛ) | 3105 | 2950 |
ПКУ 15-21-441-40,-54 (У,УХЛ) | 3107 | 2952 |
ПКУ 15-21-541-40,-54 (У,УХЛ) | 4062 | 3859 |
ПКУ 15-21-631-40,-54 (У,УХЛ) | 3626 | 3445 |
С подвесом | ||
ПКУ 15-21-123 со штоком | 1343 | 1276 |
ПКУ 15-21-123 без штока | 1194 | 1134 |
ПКУ 15-21-133 со штоком | 1542 | 1465 |
ПКУ 15-21-133 без штока | 1393 | 1323 |
ПКУ 15-21-143 со штоком | 1850 | 1757 |
ПКУ 15-21-143 без штока | 1697 | 1613 |
ПКУ 15-21-163 со штоком | 2444 | 2322 |
ПКУ 15-21-163 без штока | 2144 | 2037 |
ПКУ 15-21-173 со штоком | 2707 | 2572 |
ПКУ 15-21-173 без штока | 2556 | 2428 |
ПКУ 15-21-183 со штоком | 2933 | 2787 |
ПКУ 15-21-183 без штока | 2784 | 2645 |
ПКУ 15-21-233 со штоком | 2445 | 2323 |
ПКУ 15-21-233 без штока | 2296 | 2181 |
ПКУ 15-21-243 со штоком | 2667 | 2534 |
ПКУ 15-21-243 без штока | 2754 | 2616 |
ПКУ 15-21-253 со штоком | 3232 | 3070 |
ПКУ 15-21-253 без штока | 3099 | 2944 |
ПКУ 15-21-263 со штоком | 3631 | 3450 |
ПКУ 15-21-263 без штока | 3631 | 3450 |
ПКУ 15-21-283 со штоком | 4362 | 4144 |
ПКУ 15-21-283 без штока | 4212 | 4002 |
ПКУ 15-21-333 со штоком | 3117 | 2961 |
ПКУ 15-21-333 без штока | 2966 | 2818 |
серия МГ (малогабаритная) | ||
ПКУ 15-21-111-40,-54 (У,УХЛ) МГ | 415 | 394 |
ПКУ 15-21-121-40,-54 (У,УХЛ) МГ | 599 | 569 |
ПКУ 15-21-131-40,-54 (У,УХЛ) МГ | 791 | 751 |
ПКУ 15-21-141-40,-54 (У,УХЛ) МГ | 982 | 933 |
ПКУ 15-21-151-40,-54 (У,УХЛ) МГ | 1140 | 1083 |
ПКУ 15-21-161-40,-54 (У,УХЛ) МГ | 1319 | 1253 |
Серия МР, IP 65 | ||
ПКУ 15-21-111-IP65 МР | 500 | 475 |
ПКУ 15-21-121 IP65 МР | 753 | 716 |
ПКУ 15-21-121-IP65 МР- Т1 | 1097 | 1042 |
ПКУ 15-21-123 IP65,67 МР | дог | дог |
ПКУ 15-21-131-IP65 МР- Т1,3 | 1427 | 1355 |
ПКУ 15-21-131-IP66 МР | 975 | 926 |
ПКУ 15-21-133-IP65 МР с подвесом | 1525 | 1449 |
ПКУ 15-21-141-IP65 МР | 1204 | 1143 |
ПКУ 15-21-143 IP67 МР | 1738 | 1651 |
ПКУ 15-21-151 IP67 МР | 1399 | 1329 |
ПКУ 15-21-161-IP66 МР | 1595 | 1516 |
ПКУ 15-21-163 IP67 МР | 2165 | 2057 |
ПКУ 15-21-173-IP65 МР с подвесом | дог | дог |
ПКУ 15-21-183-65 МР с подвесом | дог | дог |
ПКУ 15-21-231-IP65 МР- Т1 | 1902 | 1807 |
ПКУ 15-21-331-65 У2 МР | 2339 | 2222 |
ПКУ 15-21-441-IP65 У2 МР | 3573 | 3394 |
Серия ЕВРО(комплект. Д22) | ||
ПКУ 15-21-121-54 — ЕВРО | 599 | 569 |
ПКУ 15-21-121-IP65,67 МР- ЕВРО | 753 | 716 |
ПКУ 15-21-131-IP54 — ЕВРО | 791 | 751 |
ПКУ 15-21-141-IP54 — ЕВРО | 942 | 895 |
ПКУ 15-21-141-IP65,67 МР- ЕВРО | 1201 | 1141 |
ПКУ 15-21-241-IP65,67 МР- ЕВРО | 2197 | 2087 |
Пост тельферный, металл | ||
ПКТ 20мет. IP54 УХЛ2 | 646 | 614 |
ПКТ 20 мет. с ключом IP54 | 842 | 800 |
ПКТ 30 мет. IP54 | 839 | 797 |
ПКТ 40 мет. IP54 УХЛ2 | 1030 | 979 |
ПКТ 40 мет. с ключом IP54 | 1242 | 1180 |
ПКТ 60 мет. IP54 УХЛ2 | 1401 | 1331 |
ПКТ 60 мет. с ключом IP54 | 1628 | 1546 |
ПКТ 80 мет. IP54 УХЛ2 | 1748 | 1660 |
ПКТ 80 мет. с ключом IP54 | 1994 | 1894 |
ПКТ 90 мет. с ключом IP54 | 2465 | 2341 |
ПКТ 110 мет. IP54 | 2193 | 2083 |
ПКУ пластик | ||
ПКУ-111 П 40 | 284 | 255 |
ПКУ-121 П 40 | 499 | 449 |
ПКУ-131 П 40 | 650 | 585 |
ПКУ-111 П 65 | 319 | 287 |
ПКУ-121 П 65 | 530 | 477 |
ПКУ-131 П 65 | 670 | 603 |
pg-elcom.ru
Вид | Управляющее устройство | Исполнение | Наличие дополнительных устройств | Число контактных цепей | Степень защиты, IP | |
Размыкающих | Замыкающих | |||||
КМЕ6501 | Цилиндрический толкатель с фиксацией в нажатом положении | – | Проектор внутренний | 1 | – | IP54 |
КМЕ6510 | – | – | 1 | |||
КМЕ6511 | – | 1 | 1 | |||
КМЕ6110 | – | – | 1 | 1 | IP40 | |
КМЕ6111 | – | 1 | 1 | |||
КМЕ6101 | – | – | – | |||
КМЕ5510 | Грибковидный толкатель с самовозвратом | – | Проектор внутренний | 1 | 1 | IP54 |
КМЕ5511 | – | 1 | 1 | |||
КМЕ5501 | – | – | – | |||
КМЕ5110 | – | – | 1 | 1 | IP40 | |
КМЕ5111 | – | 1 | 1 | |||
КМЕ5501 | – | – | – | |||
КМЕ4501 | Цилиндрический толкатель с самовозвратом | – | Проектор внутренний | – | – | IP54 |
КМЕ4510 | – | 1 | 1 | |||
КМЕ4511 | – | 1 | 1 | |||
КМЕ4211 |
| – | Наружный проектор | 1 | 1 | IP54 |
КМЕ4201 | – | 1 | – | |||
КМЕ4210 | Цилиндрический толкатель с самовозвратом | – | Наружный проектор | – | 1 | IP54 |
КМЕ4101 | – | – | – | 1 | IP40 | |
КМЕ4111 | – | 1 | 1 | |||
КМЕ4110 | – | 1 | 1 | |||
ПЕ201 | Цилиндрический замок встроенный на два положения | 2 | Ключ не вынимается во включенном положении | 1 | 1 | IP40 |
1 | – | 2 | ||||
ПЕ181 | 1 | – | 2 | |||
ПЕ171 | 2 | 1 | 1 | |||
1 | – | 2 | ||||
ПЕ081 | Рукоятка на три положения | 1 | Герметизирующие элемент привода | – | 2 | IP54 |
ПЕ071 | Рукоятка на два положения | 2 | 1 | 1 | ||
1 | – | 2 | ||||
ПЕ061 | 2 | 1 | 1 | |||
1 | – | 2 | ||||
ПЕ031 | Рукоятка на три положения | 1 | – | – | 2 | IP40 |
ПЕ021 | Рукоятка на два положения | 2 | 1 | 1 | ||
1 | – | 2 | ||||
ПЕ011 | 2 | 1 | 1 | |||
1 | – | 2 | ||||
КЕ191 | Грибковидный толкатель с самовозвратом в исходное положение | 5 | Проектор внутренний | 1 | – | IP54 |
4 | – | 1 | ||||
3 | 2 | – | ||||
2 | 1 | 1 | ||||
1 | – | 2 | ||||
КЕ171 | Цилиндрический толкатель с сигнальной лампой | 5 | – | 1 | – | IP40 |
4 | – | 1 | ||||
3 | 2 | – | ||||
2 | 1 | 1 | ||||
1 | – | 2 | ||||
КЕ141 | Грибковидный толкатель с фиксацией в нажатом положении. Возврат в исходное положение при повороте на 90° | 5 | Проектор наружный | 1 | – | IP54 |
4 | – | 1 | ||||
3 |
| 2 | ||||
2 | 1 | 1 | ||||
1 | – | 2 | ||||
КЕ131 | 5 | – | 1 | – | IP40 | |
4 | – | 1 | ||||
3 |
| 2 | ||||
2 | 1 | 1 | ||||
1 | – | 2 | ||||
КЕ081 | Цилиндрический толкатель | 5 | Проектор наружный с цветной вставкой | 1 | – | IP54 |
4 | – | 1 | ||||
3 |
| 2 | ||||
2 | 1 | 1 | ||||
1 | – | 2 | ||||
КЕ021 | Грибковидный толкатель | 5 | – | 1 | – | IP40 |
4 | – | 1 | ||||
3 |
| 2 | ||||
2 | 1 | 1 | ||||
1 | – | 2 | ||||
КЕ011 | Цилиндрический толкатель | 5 | – | 1 | – | IP40 |
4 | – | 1 | ||||
3 |
| 2 | ||||
2 | 1 | 1 | ||||
1 | – | 2 |
msk.ruskransnab.ru
ПКУ 15-21-231 пост управления кнопочный. ПКУ 15-21-231 54у2.
Наше предприятие выпускает пост ПКУ 15-21-231 различных видов и разнообразной комплектации.
Габаритные размеры ПКУ Цены Посты ПКУ пластик Посты ПКТ металл
Посты ПКУ 15-21-231 МГ
-малогаборитные, более современный вариант обычных постов ПКУ 15-21-231, комплектуется кнопочными выключателями КЕ, переключателями ПЕ, светосигнальной арматурой СКЛ. Могут быть исполнены с IP40 и IP54.
Посты ПКУ 15-21-231
— обычные, стандартные посты ПКУ в металлическом корпусе с порошковой, полимерной покраской. комплектуется кнопочными выключателями КЕ, переключателями ПЕ, светосигнальной арматурой СКЛ. Могут быть исполнены с IP40 и IP54.
Посты ПКУ 15-21-231 МР
— морское исполнение, специально разработанная конструкция корпуса позволяет добиваться защиты IP66. Рекомендуется к использованию во влажных помещениях, на речном и морском транспорте. Комплектуется элементами с IP66.
Посты ПКУ 15-21-233
— подвесные посты ПКУ, оснащены петлей для подвеса и аварийным выключателем, комплектуется кнопочными выключателями КЕ, переключателями ПЕ, светосигнальной арматурой СКЛ. Могут быть исполнены с IP40 и IP54.
Заказать
ОБЩИЕ СВЕДЕНИЯ Посты управления кнопочные серии ПКУI5 предназначены для коммутации электрических цепей управления переменного тока напряжением до 380В частотой 50 и 60 Гц и постоянного тока до 380 В.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ПКУ 1 5-2 1 .ХХХ-ХХХХ:
ПКУ — вид аппарата; 15 — номер серии; 21 –номинальный ток 10А;
х — число вертикальных рядов аппарата: 1, 2, 3, 4;
х — число горизонтальных рядов аппаратов: 1; 2; 3; 4; 5; 6; 7; 8;
х — способ установки поста при эксплуатации или способ управления приводом контактного элемента: 1 — для пристройки к ровной поверхности: 2 — с тросиковым приводом;(не выпускается) 3 — для подвеса на рукавах, тросах или трубах;
ХХ — степень защиты по ГОСТ 14255-69: 40 IР40; IР54; IР65
ХХ — климатическое исполнение и категория размещения по ГОСТ 15150-69: У2, УЗ. Т2. Т3.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Номинальные значения климатических факторов внешней среды по ГОСТ 15150-69 и ГОСТ 15543.1-89: для постов со степенью защиты 1Р54 У2, Т2, для постов со степенью защиты IР40 У3,Т3., IР65 У2, Т2. Высота над уровнем моря не более 4300 м. Для исполнений УХЛ2, УХЛ3 нижняя рабочая температура воздуха при эксплуатации изделий -50 С. Окружающая среда невзрывоопасная, не содержащая газы, жидкости и пыль в концентрациях, нарушающих работу постов. Тип атмосферы II по ГОСТ 15150-69. Прямое воздействие солнечной радиации не допускается. Рабочее положение в пространстве любое. Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-93. Посты соответствуют требованиям ТУ3428-002-64638964-2014
ТЕХНИЧЕСКИЕ ДАННЫЕ
Основные параметры постов ПКУ15 соответствуют параметрам следующих встраиваемых аппаратов: выключателей кнопочных серии КЕ и переключателей управления серии ПЕ ТУ3428-002- 64638964-2014.
Номинальное напряжение изоляции, В: переменное частотой тока 60 и 50 Гц 600 постоянное 400
Номинальный ток, А 10
Коммутационная износостойкость. млн. циклов ВО 1
Категория применения по ГОСТ 12434-93 АС- 11. ОС- 11
Арматура светосигнальная серии СКЛ высшее напряжение обмотки для 110: 127: 220: 230 арматуры с трансформатором, В 240 380 род тока Переменный частотой 50 и 60 Гц
Мощность ламп. Вт. не более 2,5
Значения номинальных рабочих токов В зависимости от номинальных рабочих напряжений соответствуют значениям, указанным для встраиваемых аппаратов: минимальное рабочее напряжение, В 12
минимальный рабочий ток, А 0.01
Гарантийный срок, лет 2 Номинальный режим работы постов продолжительный, прерывисто-продолжительный, кратковременный, повторно- кратковременный по ГОСТ 12434-93. К каждому зажиму встроенного аппарата можно подсоединить один медный или алюминиевый провод сечением не более 2,5 мм и два медных провода сечением не более 1,5 мм.
ПКУ 15-21-231-54 У2
ПКУ 15-21-231-IP65 МР- Т1
ПКУ 15-21-231-54 У3
ПКУ 15-21-231-40 У3
Пку 15 21.131 54 -пост, Пост кнопочный пку 15 -21 -21.111 -21.121 -21.131 -управление, Пост управления кнопочный пку 15 -21, Пост пку 15 21.131 54, Пост кнопочный пку 15 21.121 54у2, Пост кнопочный пку 15 21 131, Пост кнопочный пку 15 21.131 54у2, Пост пку 15 21.131 -54 -54у2 -кнопочный -управление, Посты управления пку 15 21 -кнопочный, Пост кнопочный пку 15 21 121, Пост управления пку цена -кнопочный, Пост пку 3, Пост управления кнопочный пку 1, Пост пку 15 21.121 -54у2 -кнопочный -управление, Кнопочные посты пку 15 21.131 -54у2, Пку 15 21.111 54 -у2, Пост кнопочный пку 15 21 -121 -131 -управление, Пост пку 15 21.121 54у2 -кнопочный -управление, Пку 15 21.231, Пку 15 21 111, Пку 15 131 -21, Пост управления кнопочный пку -1 -15 -2 -цена, Кнопочный пост пку 15 21.111 54, Пку 15 21.131 -54 -54у2 -пост, Пост пку -1 -15 -2 -3 -4 -кнопочный -управление, Пост пку 15 21.111 -54у2 -кнопочный, Пост управления пку 15 21.131 54у2, Пку 15 21.121 цена, Пост управления пку 15 21.121 54у2, Пку 15 121 -21 -54, Пост пку 15 21.131 54у2 -кнопочный -управление, Пост пку 15 -21 -21.111 -21.121 -21.131 -кнопочный -управление, Пку 15 21 131 54, Пост пку 15 21.111 54у2 -кнопочный, Пост кнопочный пку 15 21.121 -54 -54у2, Пку 15 21 цена -пост, Пост управления пку у2, Пост кнопочный пку 15 21.111 -54 -54у2, Пост кнопочный пку -1 -15 -2 -управление, Пост управления пку 1 -кнопочный, Пост кнопочный пку 2 -у2 -управление, Пку 15 21.121 -54 -54у2 -пост -цена, Пост кнопочный пку 15 21.121 54, Кнопка пку 15, Пку 15 21 -111 -121 -131 -пост -цена, Пку 15 21 131 -54, Пост кнопочный пку 2 у2, Пку 15 21.131 54у2 -пост, Пост управления пку -1 -15 -2 -кнопочный -у2 -цена, Пост управления пку 15 21.131 -54у2, Пост пку 15 21 -121 -кнопочный -управление -цена, Пост кнопочный пку 1 -управление, Пку 15 21.141, Пку 15 21.111 -54 -54у2 -пост, Пост пку 15 21 121 -кнопочный, Пост пку 1 -кнопочный -управление, Пост управления кнопочный пку 2, Пку 15 121 54, Пку 15 21.121 54, Пост пку 15 21 цена, Пку 15 21.121 54у2 -пост, Пку 15 21.111 54у2 -пост, Пку 15 19, Пост пку 15 21.121 54 у2, Пку 15 21.111 54 у2, Пост пку 4, Пку 15 цена -21 -21.121, Пост управления пку 2 -кнопочный, Пост пку 2 -кнопочный -управление, Пост управления кнопочный пку 15 21, Посты управления кнопочный цены пку, Пост кнопочный пку 15 21.111 54у2, Пку 15 -121 -131 -19 -21 -21.111 -21.121 -21.131 -21.141 -21.231 -кнопка -пост -схема -цена, Пост управления пку 15 -21 -21.121 -21.131 -кнопочный, Схема пку 15, Пку 15 21 121 -пост, Пост управления пку 15 21.121 -54у2
pg-elcom.ru
Вид | Управляющее устройство | Исполнение | Наличие дополнительных устройств | Число контактных цепей | Степень защиты, IP | |
Размыкающих | Замыкающих | |||||
КМЕ6501 | Цилиндрический толкатель с фиксацией в нажатом положении | – | Проектор внутренний | 1 | – | IP54 |
КМЕ6510 | – | – | 1 | |||
КМЕ6511 | – | 1 | 1 | |||
КМЕ6110 | – | – | 1 | 1 | IP40 | |
КМЕ6111 | – | 1 | 1 | |||
КМЕ6101 | – | – | – | |||
КМЕ5510 | Грибковидный толкатель с самовозвратом | – | Проектор внутренний | 1 | 1 | IP54 |
КМЕ5511 | – | 1 | 1 | |||
КМЕ5501 | – | – | – | |||
КМЕ5110 | – | – | 1 | 1 | IP40 | |
КМЕ5111 | – | 1 | 1 | |||
КМЕ5501 | – | – | – | |||
КМЕ4501 | Цилиндрический толкатель с самовозвратом | – | Проектор внутренний | – | – | IP54 |
КМЕ4510 | – | 1 | 1 | |||
КМЕ4511 | – | 1 | 1 | |||
КМЕ4211 |
| – | Наружный проектор | 1 | 1 | IP54 |
КМЕ4201 | – | 1 | – | |||
КМЕ4210 | Цилиндрический толкатель с самовозвратом | – | Наружный проектор | – | 1 | IP54 |
КМЕ4101 | – | – | – | 1 | IP40 | |
КМЕ4111 | – | 1 | 1 | |||
КМЕ4110 | – | 1 | 1 | |||
ПЕ201 | Цилиндрический замок встроенный на два положения | 2 | Ключ не вынимается во включенном положении | 1 | 1 | IP40 |
1 | – | 2 | ||||
ПЕ181 | 1 | – | 2 | |||
ПЕ171 | 2 | 1 | 1 | |||
1 | – | 2 | ||||
ПЕ081 | Рукоятка на три положения | 1 | Герметизирующие элемент привода | – | 2 | IP54 |
ПЕ071 | Рукоятка на два положения | 2 | 1 | 1 | ||
1 | – | 2 | ||||
ПЕ061 | 2 | 1 | 1 | |||
1 | – | 2 | ||||
ПЕ031 | Рукоятка на три положения | 1 | – | – | 2 | IP40 |
ПЕ021 | Рукоятка на два положения | 2 | 1 | 1 | ||
1 | – | 2 | ||||
ПЕ011 | 2 | 1 | 1 | |||
1 | – | 2 | ||||
КЕ191 | Грибковидный толкатель с самовозвратом в исходное положение | 5 | Проектор внутренний | 1 | – | IP54 |
4 | – | 1 | ||||
3 | 2 | – | ||||
2 | 1 | 1 | ||||
1 | – | 2 | ||||
КЕ171 | Цилиндрический толкатель с сигнальной лампой | 5 | – | 1 | – | IP40 |
4 | – | 1 | ||||
3 | 2 | – | ||||
2 | 1 | 1 | ||||
1 | – | 2 | ||||
КЕ141 | Грибковидный толкатель с фиксацией в нажатом положении. Возврат в исходное положение при повороте на 90° | 5 | Проектор наружный | 1 | – | IP54 |
4 | – | 1 | ||||
3 |
| 2 | ||||
2 | 1 | 1 | ||||
1 | – | 2 | ||||
КЕ131 | 5 | – | 1 | – | IP40 | |
4 | – | 1 | ||||
3 |
| 2 | ||||
2 | 1 | 1 | ||||
1 | – | 2 | ||||
КЕ081 | Цилиндрический толкатель | 5 | Проектор наружный с цветной вставкой | 1 | – | IP54 |
4 | – | 1 | ||||
3 |
| 2 | ||||
2 | 1 | 1 | ||||
1 | – | 2 | ||||
КЕ021 | Грибковидный толкатель | 5 | – | 1 | – | IP40 |
4 | – | 1 | ||||
3 |
| 2 | ||||
2 | 1 | 1 | ||||
1 | – | 2 | ||||
КЕ011 | Цилиндрический толкатель | 5 | – | 1 | – | IP40 |
4 | – | 1 | ||||
3 |
| 2 | ||||
2 | 1 | 1 | ||||
1 | – | 2 |
ruskransnab.ru

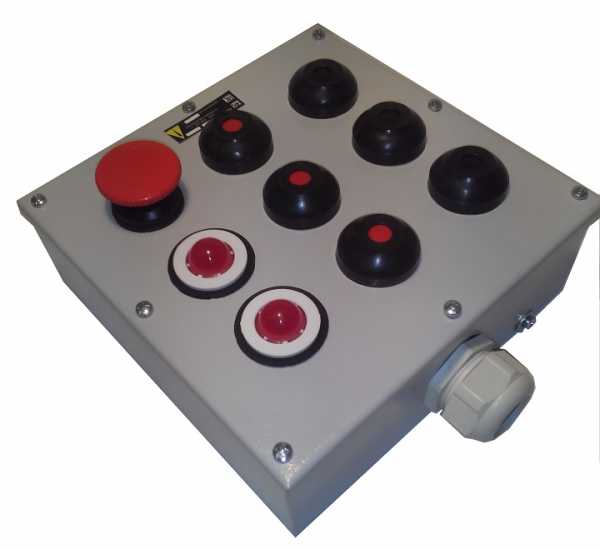

Посты ПКУ 15-21-331 54у2
Наше предприятие выпускает пост ПКУ 15-21-331 различных видов и разнообразной комплектации.
Габаритные размеры ПКУ Цены Посты ПКУ пластик Посты ПКТ металл

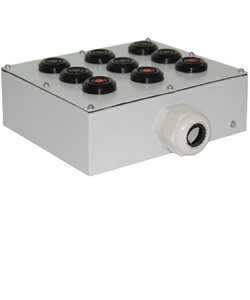

Посты ПКУ 15-21-331 МГ
-малогаборитные, более современный вариант обычных постов ПКУ15-21-331, комплектуется кнопочными выключателями КЕ, переключателями ПЕ, светосигнальной арматурой СКЛ. Могут быть исполнены с IP40 и IP54.
Посты ПКУ 15-21-331
— обычные, стандартные посты ПКУ в металлическом корпусе с порошковой, полимерной покраской. комплектуется кнопочными выключателями КЕ, переключателями ПЕ, светосигнальной арматурой СКЛ. Могут быть исполнены с IP40 и IP54.
Посты ПКУ 15-21-331 МР
— морское исполнение, специально разработанная конструкция корпуса позволяет добиваться защиты IP66. Рекомендуется к использованию во влажных помещениях, на речном и морском транспорте. Комплектуется элементами с IP66.
Посты ПКУ 15-21-333
— подвесные посты ПКУ, оснащены петлей для повеса и аварийным выключателем, комплектуется кнопочными выключателями КЕ, переключателями ПЕ, светосигнальной арматурой СКЛ. Могут быть исполнены с IP40 и IP54.
Заказать
ОБЩИЕ СВЕДЕНИЯ Посты управления кнопочные серии ПКУI5 предназначены для коммутации электрических цепей управления переменного тока напряжением до 380В частотой 50 и 60 Гц и постоянного тока до 380 В.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ПКУ 1 5-2 1 .ХХХ-ХХХХ:
ПКУ — вид аппарата; 15 — номер серии; 21 –номинальный ток 10А;
х — число вертикальных рядов аппарата: 1, 2, 3, 4;
х — число горизонтальных рядов аппаратов: 1; 2; 3; 4; 5; 6; 7; 8;
х — способ установки поста при эксплуатации или способ управления приводом контактного элемента: 1 — для пристройки к ровной поверхности: 2 — с тросиковым приводом;(не выпускается) 3 — для подвеса на рукавах, тросах или трубах;
ХХ — степень защиты по ГОСТ 14255-69: 40 IР40; IР54; IР65
ХХ — климатическое исполнение и категория размещения по ГОСТ 15150-69: У2, УЗ. Т2. Т3.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Номинальные значения климатических факторов внешней среды по ГОСТ 15150-69 и ГОСТ 15543.1-89: для постов со степенью защиты 1Р54 У2, Т2, для постов со степенью защиты IР40 У3,Т3., IР65 У2, Т2. Высота над уровнем моря не более 4300 м. Для исполнений УХЛ2, УХЛ3 нижняя рабочая температура воздуха при эксплуатации изделий -50 С. Окружающая среда невзрывоопасная, не содержащая газы, жидкости и пыль в концентрациях, нарушающих работу постов. Тип атмосферы II по ГОСТ 15150-69. Прямое воздействие солнечной радиации не допускается. Рабочее положение в пространстве любое. Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-93. Посты соответствуют требованиям ТУ3428-002-64638964-2014
ТЕХНИЧЕСКИЕ ДАННЫЕ
Основные параметры постов ПКУ15 соответствуют параметрам следующих встраиваемых аппаратов: выключателей кнопочных серии КЕ и переключателей управления серии ПЕ ТУ3428-002- 64638964-2014.
Номинальное напряжение изоляции, В: переменное частотой тока 60 и 50 Гц 600 постоянное 400
Номинальный ток, А 10
Коммутационная износостойкость. млн. циклов ВО 1
Категория применения по ГОСТ 12434-93 АС- 11. ОС- 11
Арматура светосигнальная серии СКЛ высшее напряжение обмотки для 110: 127: 220: 230 арматуры с трансформатором, В 240 380 род тока Переменный частотой 50 и 60 Гц
Мощность ламп. Вт. не более 2,5
Значения номинальных рабочих токов В зависимости от номинальных рабочих напряжений соответствуют значениям, указанным для встраиваемых аппаратов: минимальное рабочее напряжение, В 12
минимальный рабочий ток, А 0.01
Гарантийный срок, лет 2 Номинальный режим работы постов продолжительный, прерывисто-продолжительный, кратковременный, повторно- кратковременный по ГОСТ 12434-93. К каждому зажиму встроенного аппарата можно подсоединить один медный или алюминиевый провод сечением не более 2,5 мм и два медных провода сечением не более 1,5 мм.
ПКУ 15-21-331-54 У2
ПКУ 15-21-331-40 У3
ПКУ 15-21-331-65 У2 МР
ПКУ 15-21-331-IP66 МР
Пку 15 21.131 54 -пост, Пост кнопочный пку 15 -21 -21.111 -21.121 -21.131 -управление, Пост управления кнопочный пку 15 -21, Пост пку 15 21.131 54, Пост кнопочный пку 15 21.121 54у2, Пост кнопочный пку 15 21 131, Пост кнопочный пку 15 21.131 54у2, Пост пку 15 21.131 -54 -54у2 -кнопочный -управление, Посты управления пку 15 21 -кнопочный, Пост кнопочный пку 15 21 121, Пост управления пку цена -кнопочный, Пост пку 3, Пост управления кнопочный пку 1, Пост пку 15 21.121 -54у2 -кнопочный -управление, Кнопочные посты пку 15 21.131 -54у2, Пку 15 21.111 54 -у2, Пост кнопочный пку 15 21 -121 -131 -управление, Пост пку 15 21.121 54у2 -кнопочный -управление, Пку 15 21.231, Пку 15 21 111, Пку 15 131 -21, Пост управления кнопочный пку -1 -15 -2 -цена, Кнопочный пост пку 15 21.111 54, Пку 15 21.131 -54 -54у2 -пост, Пост пку -1 -15 -2 -3 -4 -кнопочный -управление, Пост пку 15 21.111 -54у2 -кнопочный, Пост управления пку 15 21.131 54у2, Пку 15 21.121 цена, Пост управления пку 15 21.121 54у2, Пку 15 121 -21 -54, Пост пку 15 21.131 54у2 -кнопочный -управление, Пост пку 15 -21 -21.111 -21.121 -21.131 -кнопочный -управление, Пку 15 21 131 54, Пост пку 15 21.111 54у2 -кнопочный, Пост кнопочный пку 15 21.121 -54 -54у2, Пку 15 21 цена -пост, Пост управления пку у2, Пост кнопочный пку 15 21.111 -54 -54у2, Пост кнопочный пку -1 -15 -2 -управление, Пост управления пку 1 -кнопочный, Пост кнопочный пку 2 -у2 -управление, Пку 15 21.121 -54 -54у2 -пост -цена, Пост кнопочный пку 15 21.121 54, Кнопка пку 15, Пку 15 21 -111 -121 -131 -пост -цена, Пку 15 21 131 -54, Пост кнопочный пку 2 у2, Пку 15 21.131 54у2 -пост, Пост управления пку -1 -15 -2 -кнопочный -у2 -цена, Пост управления пку 15 21.131 -54у2, Пост пку 15 21 -121 -кнопочный -управление -цена, Пост кнопочный пку 1 -управление, Пку 15 21.141, Пку 15 21.111 -54 -54у2 -пост, Пост пку 15 21 121 -кнопочный, Пост пку 1 -кнопочный -управление, Пост управления кнопочный пку 2, Пку 15 121 54, Пку 15 21.121 54, Пост пку 15 21 цена, Пку 15 21.121 54у2 -пост, Пку 15 21.111 54у2 -пост, Пку 15 19, Пост пку 15 21.121 54 у2, Пку 15 21.111 54 у2, Пост пку 4, Пку 15 цена -21 -21.121, Пост управления пку 2 -кнопочный, Пост пку 2 -кнопочный -управление, Пост управления кнопочный пку 15 21, Посты управления кнопочный цены пку, Пост кнопочный пку 15 21.111 54у2, Пку 15 -121 -131 -19 -21 -21.111 -21.121 -21.131 -21.141 -21.231 -кнопка -пост -схема -цена, Пост управления пку 15 -21 -21.121 -21.131 -кнопочный, Схема пку 15, Пку 15 21 121 -пост, Пост управления пку 15 21.121 -54у2
pg-elcom.ru
