Как сделать подъемник в гараж самостоятельно

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Некоторые работы по осмотру и ремонту автомобиля можно сделать только при наличии подъемника. Некоторые собственники автомобиля обращаются за помощью на станцию техобслуживания. Другая же категория людей осмеливается самостоятельно соорудить подъемник прямо у себя в гараже.

При желании такая работа будет под силу многим автовладельцам. Для начала нужно изучить принцип работы подобного механизма, уточнить конструктивные особенности. Рекомендации от профессионалов помогут разобраться в особенностях сооружения подъемника и его эксплуатации. Они станут незаменимыми, если появится желание осмотреть автомобиль.

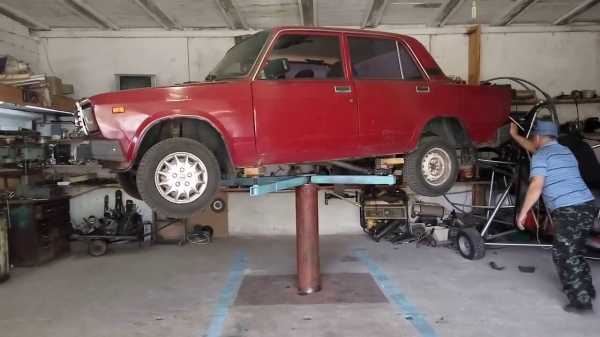

Надежный автоподъемник – какой он?

Конструкция имеет следующие особенности. Это будет вращающаяся стрела, расположенная на вертикальном валу. Она имеет консольное закрепление. Грузовую лебедку монтирую при помощи болтов на тележке. Стальная пластина, вал и прочие элементы конструкции прочно крепятся друг к другу. Стрелу нужно приварить к стальному углу, подкосу, стакану. Бронзовую втулку запрессовывают в стакан, которая будут выступать в роли подшипников скольжения. В качестве основной части такого автоподъемника выступает ручная лебедка. Можно просто купить готовое изделие.

Обратите внимание! Помните, что любые нарушения в технологии изготовления, некачественный материал или неправильно выполненные работы могут привести к несчастным случаям и гибели людей! Конструкция должна выдержать автомобиль весом более тонны. При любых сомнениях в ее надежности обратитесь к профессиональной помощи!

Из чего состоит подъемник

Некоторые автовладельцы выбирают реечный подъемный кран, сооруженных из подручных средств. К боковым стенкам нужно вмуровать стальные уголки. Только необходимо проследить за тем, чтобы все было выполнено на подходящей высоте. На уголки нужно установить стальную плиту, где имеется червячный редуктор. За счет мобильности плиты можно подкорректировать расположение над двигателем.

С помощью редуктора удается перемещать большие грузы. Звездочка с помощью шпонки соединена с червячным валом. На неё набрасывают цепь, предварительно проверив отверстие в плите. Во время эксплуатации нужно будет под двигатель подвести петли, а их концы набрасываются на крюки. Потом вал редуктора начинать вращать. В результате автомобиль начнет подыматься.

Можно соорудить простейший подъемник в гараже. Прочную палку либо лом использовать в качестве оси. Такую деталь нужно вбить в грунт. К этой оси прикрепить часть трубы. Она будет выполнять роль барабана. Вот так строится самый простой подъемник. Трос нужно будет зафиксировать на участке трубы. Под ним установить рычаг. Другой конец прикрепить к автомобилю. Такое простое сооружение позволяет поднять легковой автомобиль и выполнять все необходимые работы. Все это вполне реально соорудить собственными руками.

Существует множество вариантов, чтобы построить подъемник. Нужно при выборе ориентироваться на имеющиеся механизмы. Осмотр при помощи подъемника может потребоваться перед техническим осмотром. Это позволит проверить состояние дна автомобиля, ремонта тормозной системы либо других важных узлов.

Наличие подъемника позволяет своевременно выполнять осмотр, смазку деталей. Для этого не придется обращаться в сервисный центр. При минимальных затратах средств можно получить удобное и многофункциональное устройство в гараже. Но все же не рекомендуется заниматься самодельным изготовлением подобных механизмов, не обладая надлежащими знаниями и умениями, в противном случае такая конструкция может обрушиться на человека вместе с автомобилем.

avtopribambas.com

Как сделать подъемник своими руками

Как сделать подъемник своими руками, простую в исполнении конструкцию, которая предназначена для подъема груза при выполнении строительных работ.

Описание конструкции.

Тренога состоит из составных частей, соединенных между собой крепежными элементами. Она имеет три наклонных опоры, расположенных под углом 70° относительно центральной вертикальной оси, которые соединяются между собой в верхнем узле.

НАКЛОННАЯ ОПОРА

Изготовим из прямоугольной металлической трубы 30х50х2 (мм) ГОСТ 8645-68, длиной 3300 (мм). Нижний край трубы обрезаем под углом 70° и привариваем к ней металлическую пластину ГОСТ 19903-74, (опорную лапу) размером 5..6х130х150 (мм). Предварительно, в пластине скруглим углы Ø40 (мм) и просверлим сквозное отверстие Ø14…18 (мм).

ВЕРХНИЙ УЗЕЛ

Состоит из двух деталей:

1. Упорная пластина.
2. Направляющий фиксатор.

Детали сварим между собой.

УПОРНАЯ ПЛАСТИНА

Изготовим из металлического листа.

НАПРАВЛЯЮЩИЙ ФИКСАТОР

Изготовим из прямоугольной металлической трубы 40х60х5 (мм)

Технические характеристики подъемника треноги:

• высота – 3098 (мм)
• расстояние между центров отверстий опорных лап – 2280 (мм)
• грузоподъемность – 850 (кг)

Как сделать подъемник своими руками и порядок его сборки:

1. Установим в отверстие верхнего узла рым болт М20 ГОСТ 4751-73 и зафиксируем его при помощи гайки М20 ГОСТ 5915-70.
2. Вставим опоры в направляющие фиксаторы.
3. В отверстия опор и фиксаторов вставим ось и зажмем ее с обеих сторон гайками М12.
4. Раздвинем опоры до упора.

5. Установим треногу на грунт.
6. В отверстия опорных лап, забьем металлические костыли в грунт.

7. На рым болт навешиваем полиспаст грузоподъемностью 850…1000 (кг).
8. На одну из опор закрепим ручную тросовую лебедку грузоподъемностью 200…250 (кг). Как вариант, ручную ледку можно изготовить самому.
9. Устанавливаем соединительные элементы (крюк, карабин, трос).
10. Присоединим груз к захватному элементу и к полиспасту.
11. Приложим усилие к ручке лебедки и поднимем груз.
12. По окончании работ, сложим треногу и перенесем ее в подготовленное место для хранения.

Справка:
1. Каждый раз перед эксплуатацией производить внешний осмотр всех элементов подъемника.
2. Не реже одного раза в год, проводить статические испытания весом в 850 (кг) с выдержкой не менее пяти минут.

ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ:

– при обнаружении трещин в элементах конструкции;
– тросом, который подвержен коррозии и имеет порванные нити.

Перейдем к рассмотрению материала о том, как сделать дно колодца.

Заказать чертеж


Поделитесь с друзьями!

kak-cdelat.ru

Как сделать подъемник для автомобиля своими руками


Как сделать самодельный подъемник для личного гаража? Конструкции, инструкции по изготовлению своими руками

Немалое чисто владельцев автомобилей, поднабравшись опыта в этом деле, желают самостоятельно производить ремонт и техобслуживание своего железного коня, не обращаясь в автомастерские.

Если вы читаете эту статью, то, скорее всего, вы тоже один из таких автолюбителей. Начинается этот пусть с обустройства собственного гаража необходимым оборудованием, и первым пунктом в списке нужных вещей является подъемник для автомобиля.

Вконтакте

Facebook

Twitter

Google+

Мой мир

Оглавление:

  • Выбираем конструкцию
  • Изготовление опрокидывателя своими руками
  • Обязательно ли делать все самостоятельно?
  • Полезное видео

Выбираем конструкцию

Итак, вы решили положиться на свои умелые руки и сделать самодельный подъемник в гараж, а не приобретать его в магазине спецтехники. Это понятное желание: стоимость такого оборудования может быть не сильно меньше стоимости вашего автомобиля, при этом использоваться оно будет редко (только если вы не собираетесь открывать СТО в гараже).

Идея возникла, желание тоже, теперь пора выбрать конструкцию создаваемого устройства. Для этого стоит обратить внимание на подъемники заводского производства, представленные на рынке спецоборудования, «подсмотреть» их устройство и представить, сможете ли вы сделать что-то подобное.

Скорее всего, первым на глаза вам попадется двухстоечный подъемник, который можно найти практически в каждой автомастерской. Данный тип устройств может быть оснащен электромеханическим либо электрогидравлическим приводом.

В первом случае внутри каждой стойки расположен резьбовой вал, вращаемый электродвигателем с редуктором. На резьбовом валу расположена несущая гайка, которая перемещается вдоль него и соответственно поднимает-опускает «лапы», на которых держится автомобиль.

В двухстоечном электрогидравлическом подъемнике вал заменяется гидравлическим приводом, давление в котором создается электродвигателем.

Существуют иные варианты схожей конструкции, но с одной, тремя или четырьмя стойками.

Еще один тип подъемника – ножничный, где платформа с системой рычагов (которые называются «ножницами») поднимается и опускается с помощью гидравлических приводов, приводимых в действие электрическими моторами.

Создавая подобные конструкции, можно столкнуться с множеством вопросов и проблем, требующих решения. Прежде всего, это безопасность работы – никто не желает, чтобы в один не слишком удачный день получить тяжелую травму или увечье из-за сломавшегося подъемника.

Потому следует выбирать материалы и конструкцию устройства так, чтобы он выдерживал массу автомобиля, при этом с солидным запасом.

Стоит также озаботиться изготовлением стопорных механизмов, позволяющих удерживать автомобиль на месте при нештатных ситуациях с подъемником.

А чтобы не допускать последние – необходимо регулярно их осматривать: для электромеханического привода нужна проверка износа резьбового вала и несущей гайки, для электрогидравлического требуется проверять целостность шлангов и цилиндров.

И основная проблема, с которой сталкиваются желающие сделать двухстоечный или ножничный автоподъемник своими руками – сложность изготовления и дороговизна деталей. В домашних условиях длинный резьбовой вал создать практически невозможно, подбор цилиндров и гидравлических шлангов – дело сложное, и дешевизной они не отличаются.

Но есть более простой и приспособленный для изготовления в гаражных условиях вариант автоподъемника, переворачивающий автомобиль на бок на угол 45°-60° и называемый опрокидывателем. Давайте подробнее остановимся на нем и посмотрим, из чего и как его можно сделать.

Изготовление опрокидывателя своими руками

Как сделать подъемник в гараже своими руками? Подъемник-опрокидыватель состоит из нескольких частей: передней стойки, башмака, площадки, верхней, нижней и задней балок и соединительных элементов между ними.

Для изготовления вам необходим стальные листы толщиной 4 мм, уголки, втулки, крепеж и инструменты для сварки, резки и сверления металла.

Первый этап изготовления опрокидывателя – башмак, служащий опорной поверхностью для домкрата. Башмак следует делать из стального листа так, как показано на чертеже, при этом очень важно выдержать размеры «проушины», чтобы он свободно ходил вверх и вниз по передней стойке.

Сама стойка изготавливается из уголков 32 длиной 1500 мм, которые собираются в «квадраты» и свариваются. Нам потребуются два таких «квадрата», соединенных между собой отрезками уголков, расстояние должно быть такое, чтобы верхняя балка смогла перемещаться между «квадратами».

В их нижней части сделайте отверстие для опорной трубы, далее необходимо сделать несколько отверстий с определенными промежутками – они необходимы для металлических пальцев, которые будут фиксировать башмак и верхнюю балку.

Второй этап создания опрокидывателя своими руками – создание этой балки и площадки для нее. Площадка собирается из стального листа, края которого необходимо либо загнуть, чтобы получить «коробочку», либо приварить к крышке «коробочки» ее боковые стороны.

В нашем случае длина площадки 350, ширина 150, а глубина 20 миллиметров. Вовнутрь «коробочки» следует положить выпиленный по ее габаритам кусок дерева, фиксируется он крепежом, вставляемым в предварительно просверленные отверстия в боковых листах площадки. На дерево сверху крепится резина, снизу к металлу приваривается проушина для крепления на верхнюю балку и ребра жесткости – и все, площадка готова.

Сама верхняя балка собирается из двух уголков длиной 1500-1700 мм, сваренных вместе в П-образный профиль. Вовнутрь примерно посередине нужно вварить металлическую вставку, нужную для лучшей фиксации домкрата. Далее нужно приварить к П-профилю пластину такой же длины и высоты, чтобы в конце получилась прямоугольная балка.

Один ее конец наглухо заваривается небольшой пластинкой, к которой в свою очередь крепится втулка для соединения с задней балкой, к другому концу приваривают направляющие для домкрата и втулки для металлических пальцев-стопоров.

Следу
