Кран своими руками для личного строительства и найма + чертежи | Своими руками

Более 10 лет я работал с различными грузоподъемными механизмами, занимался монтажом и демонтажом, обслуживанием башенных, гусеничных и мостовых кранов. И когда у меня возникла необходимости в таком оборудовании для личных целей – задумал построить дом – то решил, что сделаю подъемный кран самостоятельно. Ведь не боги горшки обжигают! Да и с финансовой точки зрения «игра стоит свеч» – заводской кран гораздо дороже самодельного.

К сожалению, выполнить полноценный расчет прочности конструкции у меня возможности не было. К тому же, стройка дома только-только начиналась, и в тот период не было даже четкого представления о весе тех грузов, которые придется поднимать. Исходя из прежнего профессионального опыта и здравого смысла, взял за основу кран «Пионер» грузоподъемностью 500 кг.

Кран этот хорошо известен многим строителям с советских времен, а подобные конструкции использовались еще в эпоху Леонардо да Винчи – с тех пор изменились только материалы и привод. Но, как и велосипед, самодельщики до сих пор продолжают «изобретать» кран «Пионер». Вот и я задумал создать собственный вариант, сочинить «новую песню на старый мотив».


ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Как известно по требованиям техники безопасности запас прочности у грузоподъемных механизмов должен на 10-20% превосходить расчетную предельную нагрузку. Я решил перестраховаться еще больше, поэтому в отличие от типового «Пионера» усилил раму перемычками, а стрелу сделал ферменную, как у башенного крана. Стрела разборная с секциями по 2 метра, в зависимости от высоты подъема груза можно собрать кран со стрелой 4. 6 или 8 метров.

В разобранном виде кран перевозится на прицепе за легковым автомобилем. Колеса устанавливать не стал, поскольку они усложняют конструкцию и требуют подготовки площадки для перемещения крана. Основной целью этого проекта было получить на выходе максимально простую конструкцию, как в постройке, так и в эксплуатации, с минимумом токарных и сварочных работ.

САМОДЕЛЬНЫЙ СТРОИТЕЛЬНЫЙ КРАН СВОИМИ РУКАМИ – ЧЕРТЕЖ

1 – рама; 2 – несущая стойка;
3 – консоль стрелы; 4 – лебедка-противовес; 5 – оттяжка; 6 – трос;
7 – полиспаст; 8 – стрела

Рама состоит из четырех секций длиной по 1500 мм. материал – стальные трубы диаметром 40 мм. Для усиления установлены перемычки из труб диаметром 25 мм. Элементы рамы крепятся болтами М16.

Несущая стойка в сборе и элементы рамы

Стрела состоит из трех секций

Детали несущей стойки

Консоль стрелы сделана из двух труб и усилена двумя швеллерами


Читайте также: Самодельный трактор своими руками с коробкой от легковушки для перевозки леса


Самый сложный и ответственный элемент крана – несущая стойка, которая одновременно выполняет функцию поворотного узла. В качестве вала использована труба диаметром 75,5 мм. Подшипники поворотного узла – конусные 80×140 мм. Для уменьшения зазора между наружной трубой и подшипником вырезана пластина толщиной 2 мм и изогнута по трубе. В качестве наружного элемента несущей стойки я использовал отрезок трубы диаметром 157 мм. Трубу разрезал поперек и приварил «уши» из уголка, чтобы стянуть.

Консоль стрелы длиной 1500 мм сделана из двух труб диаметром 75 мм и усилена двумя швеллерами. На конце консоли установлена электрическая лебедка грузоподъемностью 1500 кг. Ее вес 200 кг, поэтому при подъеме груза весом 200-300 кг, она также выполняет роль противовеса, что тоже упрощает конструкцию крана. Оттяжка сделана из двух спаренных труб диаметром 50 мм и длиной 2000 мм. Тросы и полиспаст – стандартные заводские.

Стрелу крана балочной конструкции я изначально сделал из трех секций длиной по 2000 мм. Основные элементы – из трубы диаметром 32 мм, перемычки – из труб диаметром 20 и 25 мм.

Испытания крана начал с подъема небольших грузов весом до 200 кг, позднее довел нагрузку до 500 кг. При увеличении нагрузки пришлось установить дополнительный противовес из бордюрных камней и еще одну лебедку грузоподъемностью 500 кг. Но. как говорится, аппетит приходит во время еды. Решил удлинить стрелу, добавив еще одну секцию длиной 2000 мм. Кран с задачей справился, подняв брус 200×200 мм на высоту 6,5 м. Но для данного устройства это уже предел прочности рамы, пришлось даже дополнительно усилить сварные швы.

Как показала дальнейшая практика, оптимальная длина стрелы для такого крана при грузоподъемности 500 кг – это 6 метров. Если есть необходимость поднимать груз на большую высоту, то рациональнее не увеличивать длину стрелы, а изготовить более прочную несущую стойку, удлинив ее до 2 метров. В качестве основы для нее можно использовать заводскую ступицу от грузового автомобиля – например, от «Газели».

Отдельно хочу обратить внимание, что эксплуатация подъемного оборудования сопряжена с рисками травмирования. После постройки крана необходимо провести цикл испытаний, постепенно увеличивая нагрузку, и при малейшем сомнении в прочности следует усилить конструкцию. При работе же необходимо строго соблюдать правила техники безопасности эксплуатации подъемных механизмов, лебедок и электроустановок.

В разобранном состоянии кран можно перевозить в автомобильном прицепе

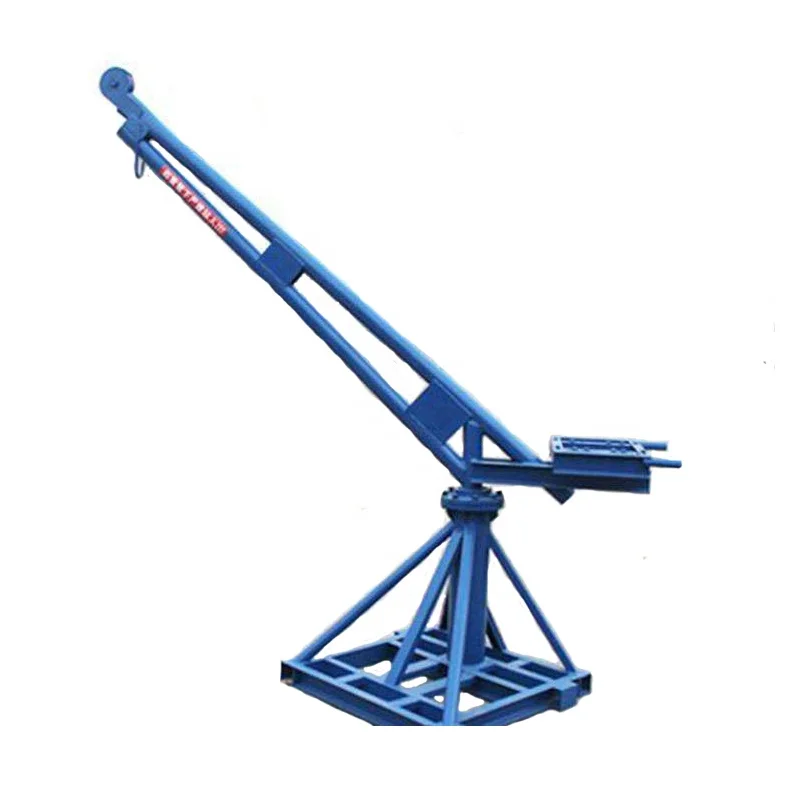

Кран в сборе


Ссылка по теме: Электро-лебедка из домкрата своими руками + чертеж и видео варианты



Watch this video on YouTube

Homemade Workshop Crane. Самодельный Мини кран на 400кг. Подробная инструкция изготовления.


Watch this video on YouTube

Как сделать бюджетный подъемный кран своими руками для постройки дома.


Watch this video on YouTube

© Автор: Александр СМИРНОВ, г. Абакан (Хакасия)

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме “Как сделать своими руками – домохозяину!”

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Подъемный кран своими руками для детей

14 октября 2015       ditim      Главная страница » Бабушкин архив      Просмотров:   2,054

Многие дети видели — в кино или на улице — огромные портальные краны. Они перемещают тысячи килограммов грузов, разгружают океанские пароходы, поднимают железобетонные плиты. Подъемный кран, сделанный своими руками по данной ниже схеме, будет в 60 — 65 раз меньше настоящего, но ребята тоже смогут поднимать им грузы, играть в машинистов, крановщиков. Источник схемы и инструкции — вырезки из старого журнала.

Инструменты:

линейка, ножницы, перочинный нож, плоскогубцы, молоточек, шило.

Материалы:

картон, канцелярский клей, карандаши, цветная бумага, медная проволока диаметром 2—2,5 мм, нитки № 10, краски или гуашь разного цвета и кисти.

Схема:

Прежде чем приступить к работе, внимательно познакомьтесь с выкройками-шаблонами и развёртками.

Все размеры на чертеже даны в миллиметрах.

По изготовленному шаблону сделайте развертку станины (деталь 1), дополнив ее бортиками для склеивания (на чертеже они изображены тонкими линиями; ширина бортиков от 10 до 15 миллиметров). Вырежьте станину ножницами по всем сплошным линиям контура, а затем надрежьте слабым нажимом перочинного ножа пунктирные линии, чтобы картон легче сгибался. Промажьте клеем бортики и соедините. У вас получится объемная четырехгранная деталь станины.

Звездочку (деталь 2) надо делать так: проведите окружность и разбейте ее на 8 равных частей. Часть А дополняется бортиками. Часть Б (без бортиков) приклеивается сверху.

Кабина машинного управления (деталь 3) делается по шаблону. Последовательность действий та же, что и при изготовлении станины.

Кронштейн (деталь 4) крепится к верхней части кабины. Подъемная стрела (деталь 5) крепится к передней верхней части кабины осью из проволоки.

Хобот стрелы изготовляется и крепится так же, как стрела (деталь 6).

Колесо (деталь 7) изготовляется так: берется три диска, в один диск вставляется согнутая под прямым углом проволока, сверху накладывается другой диск (в нем сделана прорезь для того, чтобы в нее вошла изогнутая часть проволоки), сверху наклеивается третий диск.

Свободный конец проволоки предварительно вставляют в осевую планку (деталь 8), которую прикрепляют к ножкам станины в нижней части.

При сборке крана между кронштейном и хоботом поставьте растяжки (деталь 9).

Кабину со стрелой и промежуточные звездочки соедините винтом с тайной малого размера.

Чтобы самоделку привести в действие, в кабине закрепите ось с поворотной ручкой и к ней прикрепите конец нитки, в другой конец пропустите по внутренней части кабины, стрелы с хоботом и привяжите к нему крючок. Для подъема стрелы сделайте то же самое: вторую ось и второй конец нитки прикрепите к верхней части стрелы. После сборки портальный кран надо покрасить.

Попробуйте и вы сделать такой подъемный кран из картона своими руками вместе с детьми 😉

    Метки: дети, поделки, творчество

Электромагнитный кран «Сделай сам» для науки

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

  • Нажмите, чтобы увеличить

24 продажи

€41,00

Загрузка

Мало на складе

НДС включен (где применимо), плюс стоимость доставки

Исследуйте другие похожие поисковые запросы

Внесен в список 21 октября 2022 г.

15 избранных

Сообщить об этом элементе в Etsy

Выберите причину… С моим заказом возникла проблемаОн использует мою интеллектуальную собственность без разрешенияЯ не думаю, что это соответствует политике EtsyВыберите причину…

Первое, что вы должны сделать, это связаться с продавцом напрямую.

Если вы уже это сделали, ваш товар не прибыл или не соответствует описанию, вы можете сообщить об этом Etsy, открыв кейс.

Сообщить о проблеме с заказом

Мы очень серьезно относимся к вопросам интеллектуальной собственности, но многие из этих проблем могут быть решены непосредственно заинтересованными сторонами. Мы рекомендуем связаться с продавцом напрямую, чтобы уважительно поделиться своими проблемами.

Если вы хотите подать заявление о нарушении прав, вам необходимо выполнить процедуру, описанную в нашей Политике в отношении авторских прав и интеллектуальной собственности.

Посмотрите, как мы определяем ручную работу, винтаж и расходные материалы

Посмотреть список запрещенных предметов и материалов

Ознакомьтесь с нашей политикой в ​​отношении контента для взрослых

Товар на продажу…

не ручной работы

не винтаж (20+ лет)

не ремесленные принадлежности

запрещены или используют запрещенные материалы

неправильно помечен как содержимое для взрослых

Пожалуйста, выберите причину

Расскажите нам больше о том, как этот элемент нарушает наши правила. Расскажите нам больше о том, как этот элемент нарушает наши правила.

Как сделать небольшой кран (подъемник)

Краны используются для подъема тяжелых предметов и их транспортировки из одного места в другое. Обычно эти машины используются в промышленных целях, таких как транспорт и строительство. Однако сфера применения не обязательно ограничивается промышленным использованием. Краны также можно использовать в мастерских или дома для бытовых и небольших целей. Мы можем сделать переносную и более легкую версию тяжелых подъемных кранов, которые гораздо удобнее использовать в домашних условиях.

Приведенный здесь проект иллюстрирует, как можно сделать небольшой кран (подъемник), чтобы поднимать или опускать небольшие предметы весом до 500–1000 г. Он использует редукторный двигатель постоянного тока, чтобы поднимать или опускать предметы с помощью веревки и корзины.

Посмотрим, как это можно сделать. Сначала соберите необходимые элементы, компоненты схемы, печатную плату и т.  д., как указано в списке ниже. Вам потребуются следующие элементы:

1) Редукторный двигатель постоянного тока 12 В и около 100–300 об/мин (если вы хотите поднять больший вес (груз), используйте двигатель с очень низкой скоростью вращения от 1 до 10 об/мин)

Рис. 1: Типовое изображение мотор-редуктора постоянного тока

2) Крепежный зажим для двигателя постоянного тока

около 5 метров (длина троса должна соответствовать требованиям)

Рис. 3: Изображение 5-метрового троса

4) Кусок трубы из ПВХ (длиной около 4–6 дюймов)

Рис. 4: Типичное изображение трубы из ПВХ

5) Соберите следующие компоненты

Рис. 5: Изображение электронных компонентов, используемых для изготовления Crane

Список компонентов

Рис. 6: Список компонентов, необходимые для электронного контролируемого маленького CRANE 222. Рис. 6: Список компонентов.

Теперь приступайте к подготовке.

1) Сначала закрепите двигатель постоянного тока на любой базовой платформе с помощью монтажного зажима. Закрепите монтажный зажим на платформе и завинтите его. Затем закрепите двигатель с помощью гайки в этом монтажном зажиме.

2) Теперь прикрепите кусок трубы из ПВХ к валу двигателя. Для этого проделайте отверстие в трубе ПВХ и соедините ее с отверстием на валу двигателя с помощью винта или проволоки.

3) Теперь сделайте еще одно отверстие в трубе ПВХ в центре. Пропустите веревку через отверстие и завяжите ее так, чтобы она не могла пройти через отверстие трубы.

4) Привяжите корзину на другом конце веревки

Пожалуйста, обратитесь к рисунку, чтобы лучше понять.

Рис. 7: Схема простого крана на базе двигателя постоянного тока

Теперь, когда двигатель вращается по часовой стрелке, веревка начинает наматываться на трубу из ПВХ. Таким образом, корзина поднимается, и когда двигатель вращается против часовой стрелки, струна разматывается (освобождается), и корзина опускается.

Итак, следующая задача — создать схему для вращения двигателя по часовой стрелке и против часовой стрелки. У вас уже есть необходимые компоненты.

1) Подсоедините коллектор* обоих транзисторов NPN и соедините его с клеммой +Ve (КРАСНЫЙ) батареи

2) Подсоедините коллекторы обоих транзисторов PNP и соедините их с клеммой –Ve (ЧЕРНЫЙ) батареи

3) Подсоедините эмиттер* транзисторов PNP и NPN и соедините их с клеммами двигателя, как показано

4) Подсоедините базу* транзисторов NPN и PNP с одной стороны, как показано

5) Подсоедините один резистор 10 кОм от коллектора к базе и одна кнопка между базой и коллектором, как показано на обеих сторонах

*примечание: клеммы коллектора, эмиттера и базы транзистора см. в техническом описании 2N3904/2N3906

• Теперь, когда нажата кнопка 1, транзисторы Q1 и Q4 открываются. включен, поэтому двигатель начнет вращаться по часовой стрелке

• При нажатии кнопки 2 транзисторы Q2 и Q3 включаются, поэтому двигатель начинает вращаться против часовой стрелки

Вот и все.
