Подшипник размер – Таблица размеров шариковых подшипников

alexxlab | 22.07.2020 | 0 | Разное

Содержание

Таблица размеров шариковых подшипников

Наиболее распространенным видом подшипников качения являются шариковые радиальные однорядные подшипники. В них используются шариковые тела качения, которые бывают заключены в сепараторы. Сепараторы могут изготавливаться из латуни, стали или быть полимерными.

Содержание:

    1. Вал 1-5 мм
    2. Вал 6-10 мм
    3. Вал 12-20 мм
    4. Вал 25-50 мм
    5. Вал 55-70 мм
    6. Вал 75-100 мм
    7. Вал 105-140 мм
    8. Вал 150-200 мм
    9. Вал 200-460 мм

Из-за небольшого момента трения шариков подшипники обладают большими скоростями вращения. Производятся изделия из хромированной, углеродистой и нержавеющей стали, пластика, керамики.

Могут быть с повышенной грузоподьемностью или обеспечивать энергоэффективность все это зависит от области применения изделия.

Эти изделия служат в качестве опоры для вращающихся деталей разных узлов обеспечивая им минимальное трение, и  выполняют передачу нагрузки между узлами оборудования.

Являются экономичными и взаимозаменяемыми деталями оборудования, их  размеры обычно соответствуют международным стандартам.

Могут быть открытого и закрытого типа, с пазом для стопорного кольца или группой радиального зазора. Применяются эти изделия практически в каждой отрасли от медицинских аппаратов до бытовых электроприборов, машиностроения, радиоаппаратуры и детских колясок.

Отдельно приведена таблица размеров шариков.

Таблица размеров шариковых радиальных подшипников

Вал 1-5 мм

Международное обозначение

Аналог

(ГОСТ)

Внутренний размер (мм)

Внешний размер (мм)

Ширина (мм)

Масса (кг)

681

1000081

1

3

1,0

0,00006

691

1000091

1

4

1,6

0,0001

601

11

1,5

6

2,5

0,0004

602

12

2

7

2,8

0,0006

682

1000082

2

5

1,5

0,00019

692

1000092

2

6

2,3

0,0004

603

13

3

9

3,0

0,0010

623

23

3

10

4

0,001

633

33

3

13

5

0,003

683

1000083

3

7

2

0,0003

693

1000093

3

8

3

0,0007

604

14

4

12

4,0

0,002

624

24

4

13

5

0,003

634

34

4

16

5

0,005

684

1000084

4

9

2,5

0,0007

694

1000094

4

11

4

0,0020

605

15

5

14

5,0

0,003

625

25

5

16

5

0,004

635

35

5

19

6

0,009

685

1000085

5

11

3

0,0012

695

1000095

5

13

4

0,0025

Вал 6-10 мм

Международное обозначение

Аналог (ГОСТ)

Внутренний размер (мм)

Внешний размер (мм)

Ширина (мм)

Масса (кг)

606

16

podshipnika.ru

Таблица размеров конических подшипников

Содержание:

  1. Внутренний диаметр от 5 до 45 мм
  2. 50-70 мм
  3. 75-100 мм
  4. 105-150 мм
  5. 160-260 мм
  6. 280-360 мм

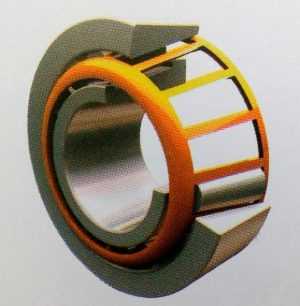

Конические роликовые подшипники используются при комбинированных нагрузках — нагрузки с горизонтальным и вертикальным давлением или силой. Подходит для применений с тяжелой или ударной нагрузкой

Подшипники используются в автомобильных колесных и осейных системах, сельском хозяйстве, горнодобывающей и строительной технике, коробках передач, двигателях и редукторах.

Изделия основаны на идее, что конусы, выровненные в точке, могут катиться друг над другом без скольжения, хотя на практике вместо использования целых конусов используются конические секции, обычно в парах.

Угол конусности определяет, сколько веса он может выдержать.

Таблица размеров конических роликовых подшипников

Подшипник состоит из внутреннего кольца (конуса), внешнего кольца (чашки), клетки и роликов, которые профилированы для равномерного распределения нагрузки.

Они имеют высокую радиальную и осевую нагрузку при низких и средних скоростях.

Вал 5-45 мм

Международное обозначение

Российское обозначение (ГОСТ)Размеры (мм)Грузовая нагрузка (Кн)Масса

(Кг)

dDBTCaДин.

Стат.

SBTA5090

9751059055/45

podshipnika.ru

Таблица размеров упорных подшипников

Содержание:

  1. Вал 10-35 мм
  2. 40-60 мм
  3. 65-90 мм
  4. 100-140 мм
  5. 150-220 мм
  6. 240-600 мм

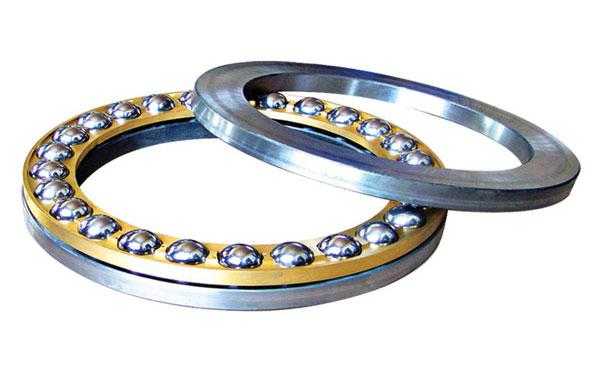

Упорные подшипники воспринимают только осевые нагрузки, т.к. угол контакта превышает 45°.

Сепаратор может быть изготовлен из стали или бронзы.

Производятся от нулевого до 6 класса точности, зависит конкретно от подшипника.

В России данные подшипники производят 4 завода:

  • СПЗ-4;
  • ГПЗ-2;
  • ГПЗ-20;
  • ГПЗ-1.

Подшипник состоит из внутреннего, наружного кольца и шариков, причем внутренний диаметр одного из колец на несколько миллиметров может отличаться от другого.

Смотреть также: Таблицы размеров по всем видам подшипников

Таблица размеров упорных однорядных шариковых подшипников

Ниже представлены таблицы с характеристиками размеров, обозначений — как по Международной, так и Российской классификации.

Вал 10-35 мм

Международное обозначение

Российское обозначение (ГОСТ)Внутренний размерВнешний размерШиринаСкорость макс. Об/минМасса

(кг)

Смазка

Масло

51100

8100102496 50010 000

0,02

51200

820010

podshipnika.ru

Подшипник качения: размеры по ГОСТу, классификация, таблица размеров

Использование в механизмах подшипников качения дает возможность производить машины более высокого класса точности. Машины на этих конструктивных элементах более надежны и имеют больший срок службы. Кроме того, их применение делает ниже эксплуатационные расходы.

Возможности узла, в котором применен подшипник качения, определяется тем, насколько точно установлена эта деталь. Расстояние от базы до оси вращения и от базы до торца вала, а также радиальное и торцовое биение должны быть в определенных пределах точности.

Отличия от подшипников скольжения

В механизмах встречаются два вида подвижных деталей: опоры, основанные на трении скольжения, и опоры, базирующиеся на трении качения.

При использовании первых рабочие поверхности корпуса и вала взаимно перемещаются и взаимодействуют, разделяясь чаще всего смазочными материалами и вкладышем скольжения. Опора работает, когда в деталях, пришедших в соприкосновение, имеет место чистое скольжение.

При втором варианте опор в промежуток между поверхностями, которые взаимно перемещаются, помещаются тела качения (это могут быть ролики или шарики). При этом опоры работают с использованием трения качения. В таких случаях вместо бронзовых, баббитовых или пластиковых вкладышей в опорах, где применяется трение качения, задействованы шариковые или роликовые подшипники из стали.

В соответствии с характером нагрузки опор вращения они бывают радиальные, когда на опору действуют радиальная нагрузка, упорные, когда опора подвергается лишь осевым нагрузкам, и радиально-упорные, когда на опору действуют оба вида нагрузок вместе.

Для каждого типа опоры характерен свой размер, конструкция, технические условия на производство, монтаж и обслуживание.

У подшипников качения и подшипников скольжения различный механизм сопротивления движению и определения изнашивания деталей подвижных опор. Вид необходимого узла определяется на основании оценки порядка эксплуатации механизма или его отдельных узлов.

Преимущества и недостатки

Подшипники качения и скольжения имеют как плюсы, так и минусы. Подшипникам качения можно отдать предпочтение перед подшипниками скольжения благодаря меньшему уровню трения на малых скоростях и при старте с места. Также подшипники качения размеры по осям имеют меньше, что позволяет проще компоновать конструкции самоустанавливающихся опор, не требуя длительного времени на трудную индивидуальную подгонку вкладышей и их приработку. Это особенно важно для цапф, имеющих большие диаметры, работающих под большими нагрузками, с высокими скоростями вращения и температурами.

Когда использован подшипник качения, улучшается качество смазки деталей и узлов машин, качество их обслуживания, продляется срок жизни посадочных поверхностей шеек цилиндров и валов. Таким образом, для подавляющего большинства опор оборудования они подходят наилучшим образом.

Правда, кроме преимуществ, подшипники качения имеют и ряд минусов.

Например, крупные габариты. Такие конструктивные элементы широко представлены в машиностроительном оборудовании, производятся малыми сериями и очень дорого стоят. Подшипник качения уступает конкурентам по таким параметрам как радиальные размеры, вес и жёсткость.

Очень сложно правильно их подобрать, когда высокие скорости вращения сочетаются действием высоких нагрузок. Общеизвестно, что при увеличении нагрузки и скорости вращения узла снижается его долговечность. Допустим, если нагрузку увеличить на четверть по сравнению с прежней, то срок службы уменьшается в два раза, а при увеличении нагрузки в два раза, долговечность становится меньше в 10 раз.

Маркировка и размеры по ГОСТу

Требования к узлам и деталям формулирует ГОСТ. Подшипники качения описывает ГОСТ 520-2002.

В основу условных обозначений легли следующие их параметры:

  • диаметр, который имеет отверстие подшипников;
  • серии ширин (или высот) и серии диаметров;
  • типы подшипников;
  • техническая реализация.

Как правильно по маркировке определить размеры подшипников качения? Таблица обозначений поможет справиться с этой задачей.

Все приведенные выше параметры обозначаются знаками (или цифрами). То, из каких цифр состоит маркировка подшипника, зависит от занимаемых ими мест в его условном обозначении, если читать слева направо:

ГОСТ для подшипников скольжения
Первая и вторая цифры обозначают диаметр отверстия (если речь идет о диаметре отверстия больше или равном 10 мм).
Третья цифра указывает серию диаметров.
Четвертая цифра определяет тип подшипника.
Пятая и шестая цифры дают представление о конструктивном исполнении.
Седьмая цифра указывает серию ширин (или высот).

Размеры

Узнать, как зависят размеры подшипников от их серий, позволяет таблица размеров подшипников. Она позволяет увязать серию с внешним и внутренним диаметром и шириной.

Размеры подшипников качения. Таблица 1.

Серии подшипников по размерам
ШиринаВнешний диаметрВнутренний диаметрСерия
13 мм55 мм30 мм106
10 мм32 мм12 мм201
11 мм35 мм15 мм202
12 мм42 мм17 мм203
14 мм47 мм20 мм204
15 мм52 мм25 мм205
16 мм 62 мм30 мм206
12 мм37 мм12 мм301
13 мм42 мм15 мм302
14 мм47 мм17 мм303
15 мм52 мм20 мм304
14 мм35 мм15 мм502
16 мм40 мм17 мм503
18 мм52 мм25 мм505
19 мм47 мм17 мм603
14 мм40 мм17 мм703
15,5 мм47 мм17 мм803

Это таблица подшипников качения, одна из многих таблиц, описывающих данный вид конструктивных элементов.

Классификация

Одним из признаков, по которому происходит классификация подшипников качения, является форма тел качения. В соответствии с ней подшипники могут быть шариковые и роликовые. Шариковые тела качения, как следует из названия, имеют исключительно шарообразную форму. Роликовые тела качения могут быть цилиндрическими, а также иметь форму бочек или форму конусов.

Следующий признак классификации – направление нагрузки, воспринимаемое подшипником качения. По данному признаку различают подшипники:

  • радиальные, которые воспринимают лишь радиальные или в основном радиальные нагрузки;
  • радиально-упорные, могущие воспринимать и радиальные, и осевые нагрузки.

Следует отметить, что, регулируемые подшипники не в состоянии функционировать без нагрузки на ось. Упорные способны воспринимать лишь осевые силы. Упорно-радиального типа работают как при осевых, так и при небольших радиальных нагрузках.

Существует также классификация подшипников качения в зависимости от того, из какого количества рядов тел качения они состоят. Они бывают однорядные и двухрядные.

В соответствии с такой характеристикой, как чувствительность к перекосам, выделяют самоустанавливающиеся подшипники. Они способны нормально функционировать даже при возникновении перекоса до 3°.

Система допусков и посадок

Подшипники качения получили широкое распространение. Они производятся на специальных заводах и имеют полную взаимозаменяемость по поверхностям, которые определяются диаметрами колец: D – внешним диаметром внешнего кольца и d – внутренним диаметром внутреннего кольца.

Взаимозаменяемость подшипников качения зависит от требований к точности:

  • точность ширины кольца В;
  • точность диаметров колец d, D;
  • точность поверхностей колец;
  • радиальное и осевое биение дорожек качения, определяющее точность вращения;
  • точность зазора, который образуется при рабочих параметрах между дорожками качения и телами качения.

Точность сборочных единиц задает ГОСТ. Подшипники качения должны соответствовать требованиям к точности ГОСТ 520–89, согласно которому имеется 5 классов их точности: 0; 6; 5; 4; 2. Большая часть механизмов использует узлы класса точности 0. Узлы классов точности выше нуля используют на высоких скоростях вращения и в ситуациях, требующих высокой точности вращения вала (например, в прецизионных станках). Класс точности указывается перед маркировкой через тире.

Чтобы сохранить взаимозаменяемость подшипников качения, средняя конусность и овальность отверстия и поверхности колец не должны быть больше половины допуска на средние диаметры Dc, dc. Эти параметры вычисляют как среднее арифметическое от максимального и минимального диаметров, которые замерены в 2 крайних сечениях кольца.

Поэтому допуски подшипников качения назначаются на размеры:

Допуски колец определяются лишь классом точности подшипника и его размерами, независимо от свойств соединения с валом и корпусом. Так достигается уменьшение номенклатуры подшипников. Параметры соединения колец с валом и корпусом определяются путем изменения полей допуска вала и отверстия.

Посадки подшипников качения нужно определять таким образом, чтобы кольцо, которое вращается, сидело с натягом, который исключал бы обкатку и проскальзывание кольца вдоль посадочной поверхности в ходе работы в нагруженном режиме.

Посадки зависят от таких факторов:

  • класс точности;
  • тип и размер нагрузок;
  • вид нагружения.

Нагружение может быть местным, циркуляционным и колебательным.

В случае местного нагружения работает только радиальная нагрузка постоянной величины и направления в единственной точке посадочной поверхности подшипника, передающаяся единственной точке поверхности корпуса или вала.

Кольцо, нагруженное таким образом, нужно устанавливать, чтобы был зазор, а затем постепенно проворачивать кольцо, избегая местной выработки кольца, вала и корпуса.

Если имеет место циркуляционное нагружение, воздействие оказывает только радиальная нагрузка, передаваемая всей окружности дорожки подшипника, и она воспринимается последовательно поверхностью корпуса или вала. Кольцо, которое испытывает циркуляционное нагружение, устанавливают на корпус или вал с натягом.

Когда происходит колебательное нагружение, в действие вступают две различные радиальные нагрузки. Одна из них имеет постоянную величину и направление, а другая – вращающаяся. На ограниченный участок беговых дорожек колец влияет равнодействующая этих нагрузок, передаваясь некоторой части на посадочной поверхности корпуса или вала.

Расчет

Расчет подшипников качения на долговечность производится по методу усталостного выкрашивания и на предупреждение пластических деформаций.

Для постоянного режима эти конструктивные элементы рассчитываются по эквивалентной динамической нагрузке с учетом характера и направления сил, действующих на узел. Эквивалентная нагрузка принимается такой, которая обеспечивает тот же срок службы, что и в условиях реальных нагрузок.

Грузоподъемность подшипников характеризуют такие параметры, как базовая динамическая грузоподъемность С и базовая статическая грузоподъемность С0.
Первая – радиальная или осевая нагрузка, выдерживаемая при сроке службы в 1 миллион оборотов. Базовая долговечность – долговечность в условиях надежности 90%.

Расчетную долговечность можно определить как число оборотов в миллионах или часы работы, если в результате на поверхностях 90% деталей партии нет свидетельств усталости металла в виде отслаивания или выкрашивания.

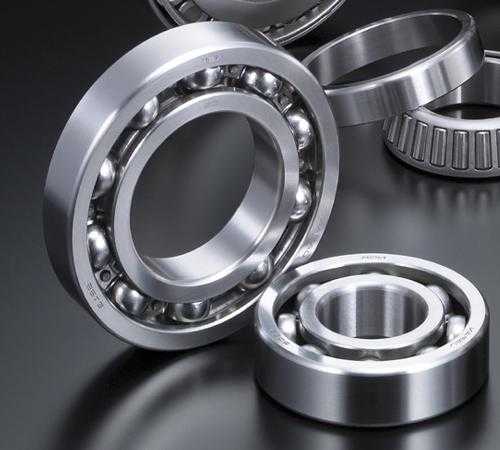

Шарикоподшипники радиальные однорядные

Самая популярная разновидность подшипников качения. Часто используются в конструкциях самой разнообразной аппаратуры. В ее числе валики картонных машин, редукторы, электромоторы. Используются для противодействия радиальным нагрузкам, но могут быть готовы также к восприятию двусторонних осевых нагрузок. Часто их используют исключительно для осевых нагрузок, в особенности если число оборотов вала велико и упорные подшип­ники использовать нельзя. Если радиальный зазор увеличивается, то возможности осевой грузоподъемности подшипника также становятся больше, поскольку в этой ситуации подшипники обретают характеристики радиально-упорных. Возможна работа подшипников, в случае если относительный перекос внутреннего и наружного колец не больше 20°.

Что касается корпуса подшипников качения, то выполняется он чаще всего из серого чугуна. Материалом для сепараторов подшипников однорядных является стальная штамповка или антифрикционные материалы типа текстолита, латуни, бронзы, дюралюминия. В последние время для производства сепараторов используют полиамидные смолы. Если подшипники имеют высокий класс точности и массивные точеные сепараторы, центровка которых происходит по наружному кольцу при использовании эффективных режимов смазки, тогда возможна их работа даже на скоростях вращения, которые превосходят предельные, описанные в справочниках.

Конструктивные виды радиальных подшипников однорядных:

  • имеющие одну защитную шайбу;
  • имеющие две защитных шайбы;
  • имеющие канавку на наружном кольце и уста­новочное кольцо;
  • имеющие установочное кольцо и защитную шайбу;
  • имеющие одностороннее и двустороннее уплотнение;
  • имеющие канавку для ввода шариков без сепаратора.

Шарикоподшипники с одной защитной шайбой

Производятся исключительно с сепараторами, выполненными методом штамповки. Их использование на высоких скоростях нежелательно. При работе с такими подшипниками используются консистентные смазки. Защитная шайба из металла, которая запрессована в канавку на наружном кольце, может удерживать смазку только с од­ной стороны. С обратной стороны смазка, которая заложена в подшипник, ограничена крышкой или уплотнением в узле. Появляющееся пространство отчасти заполняют смазками, выбранными для особых условий работы. Такой вариант конструкции детали всегда дает возможность осмотреть ее (в месте крышки или уплотнения) и по ходу работы провести добавочную смазку.

Шарикоподшипники с двумя защитными шайбами

Обладают такими же сепараторами и скоро­стными параметрами, что и предыдущая деталь, но рабочая смазка подшипников качения, закладывается между шайбами в процессе сборки на заводе. Применяется этот вид сборочного узла в ситуациях, когда невозможно сделать уплотнение в узле. Так конструкция становится проще и уменьшается общий вес узла. Внутренние детали такого подшипника осмотру в ходе работы не поддаются.

Шарикоподшипники с канавкой на наружном кольце

Посредством разрезного установочного кольца, входящего в канавку на кольце с наружной стороны, имеется возможность фиксации подшипника внутри корпуса, не требующего упора наружного кольца, в заплечики корпуса для опоры. Однако их способность к восприятию радиальных нагрузок значительно больше, чем для осевых. Использование установоч­ных колец делает конструкцию проще, уменьшает размеры узлов и дает возможность сквозной расточки отверстий корпусов.

Шарикоподшипники с уплотнением

Широко используются подшипники, имеющие двустороннее уплот­нение. Оно представляет собой резиновую мембра­ну. Узлы, где применено это уплотнение, характеризуются неплохой герметичностью. Как следствие, заводская смазка не вытекает и исключается попадание в нее сторонних частиц. Сепараторы таких шарикоподшипников обычно точеные текстолитовые или бронзовые. Хотя уплотнение их и контактного типа, они имеют возможность работы на повышенных скоро­стях вращения.

Шарикоподшипники с канавкой для ввода шариков без сепаратора

Их отличие от прочих подшип­ников классической конструкции в наличии профрезерованных канавок в бортах колец. Через эти канавки происходит вставка шариков. Поскольку шариков такой подшипник качения имеет больше, чем сепараторный, это дает выигрыш в грузоподъемности. Их назначение – работа на небольших скоростях вращения из-за чрезмерного трения соприкасающихся тел качения. Там, где имеются осе­вые нагрузки, лучше отказаться от их применения, поскольку под их действием шарики часто смещаются по отношению к осям дорожек качения.

Как конструктивный вариант таких шарикоподшипников встречаются узлы, где есть и канавка для вставки шари­ков, и защитные шайбы.

Данные узлы используются без применения смазки в сушильных камерах и узлах, применяющих качательное движение.

specprompodshipnik.ru

Таблица размеров подшипников скольжения

Подшипник скольжения — опора или направляющая механизма или машины, в которой трение происходит при скольжении сопряжённых поверхностей.

Данные подшипники предназначены для восприятия радиальных нагрузок, осевая нагрузка не должна превышать 10 процентов от допускаемой радиальной.

Осевая нагрузка должна восприниматься со стороны наружного кольца, на которой отсутствуют пазы.

Важную роль в использовании подшипников играет смазка которая обеспечивает минимальное трение и температурный режим.

Разделяют следующие типы смазок:

  1. Жидкая;
  2. Пластичная;
  3. Твердая;
  4. Газообразная.

Лучшие технические показатели выделяют у самозмазывающихся подшипников, которые изготавливаются так называемым способом «порошковая металлургия».

Стоит заметить, что антифрикционные материалы производятся из твердых сплавов.

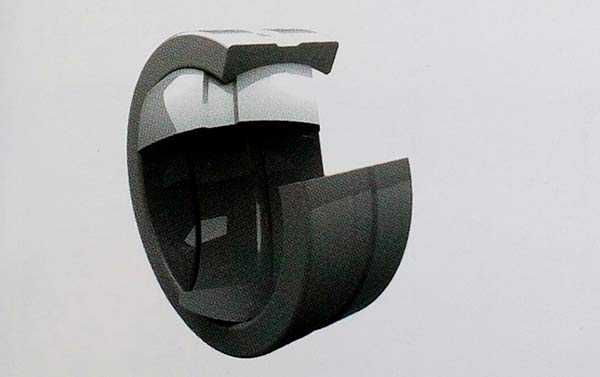

Таблица размеров радиальных шарнирных подшипников скольжения

Международное

Обозначение

ГОСТРазмеры (мм)Грузоподьемность (Кн)Масса

(Кг)

dDBB1RaДинамич.

Статич.

GE 006 ECR

ШС66146410133,69

0,004

GE 006 ES

ШС66146

podshipnika.ru

Подбор подшипников по размерам — подобрать подшипники онлайн, Украина

  1. Форма выбора по размерам и параметрам

Чтобы выбрать нужный подшипник включите востребованые параметры, остальные – оставьте пустыми. Нажмите кнопку «Применить поиск подшипников”

Как подобрать подшипники?

Выбор типа подшипников осуществляют исходя из следующих рекомендаций.

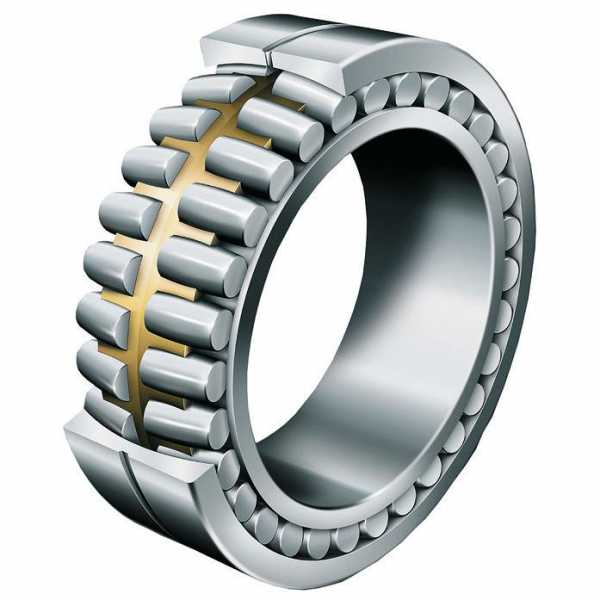

При отсутствии осевой нагрузки (цилиндрические, прямозубые и шевронные передачи) выбирают радиальные подшипники: шариковые подшипники радиальные однорядные и роликовые радиальные с короткими цилиндрическими роликами. Роликоподшипники имеют большую нагрузочную способность при одинаковых габаритах. Их обычно используют при мощности редуктора более 8 кВт. Роликоподшипник не способны воспринимать осевую нагрузку. Шариковые пидшиникы допускают осевую нагрузку (до 70% неиспользованной радиальной).

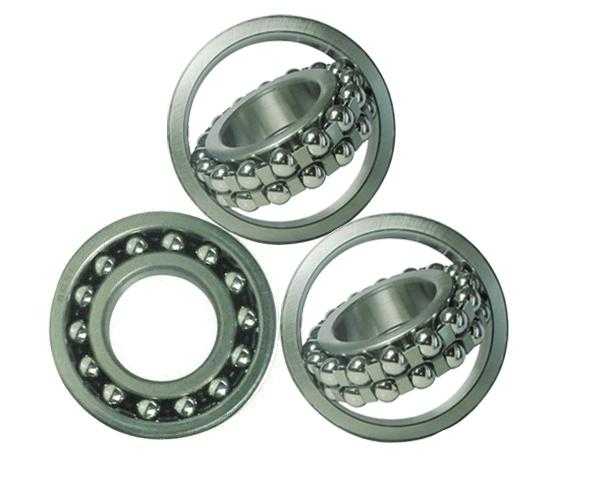

Шариковый подшипник сферический двухрядный воспринимает осевую нагрузку, не требует парной установки и допускает значительные перекосы валов. Сферический шариковый часто используют в опорном узле, допускает самоустановку.

Упорные подшипники пригодны при осевых усилиях превосходящих радиальные в опорных узлах, и при вертикальном расположении валов.

Подшипники качения подразделяют на серии легкую, среднюю и тяжелую. Подшипники средней серии имеют большую нагрузочную способность, чем подшипники легкой серии того же внутреннего диаметра и больших габаритов,

Аналогичное соотношение между средней и тяжелой сериями. Сначала выбирают подшипники легкой серии. При одинаковой нагрузочной способности подшипников легкой серии большего диаметра и подшипников тяжелой серии меньшего внутреннего диаметра – наружный диаметр и ширина подшипника легкой серии меньше, чем средней, а средней меньше, чем тяжелой. Поэтому при недостаточной нагрузочной способности опор лучше выбирать подшипники большего диаметра, а не подшипники другой (более тяжелой) серии

Подобрать подшипники

2rs.com.ua
