Основные правила нанесения размеров. Учебные материалы по черчению, инженерной графике, 3D моделированию

Нанесение размеров на чертеже регламентировано ГОСТ 2.307-68 для всех отраслей промышленности. Это один из важнейших этапов черчения, так как размеры служат основанием для определения габаритов изображенного изделия и его элементов. Общее число размеров должно быть минимальным, но достаточным для изготовления и контроля изделия.

Размеры не подлежащие выполнению по данному чертежу и указываемые для большего удобства пользования чертежом, называются справочными. Справочные размеры на чертеже отмечают знаком «*», а в технических требованиях записывают : «*Размеры для справок». Если все размеры на чертеже справочные, их знаком «*» не отмечают, а в технических требованиях записывают:  «Размеры для справок».

Размерные числа наносятся над размерной линией, а размерные линии проводятся тонкими сплошными линиями между выносными.  Минимальное расстояние между параллельными размерными линиями должно быть 7мм, а между размерной и линией контура 10мм.

Размеры следует размещать равномерно  по всем изображениям и выносить их за пределы контура. Необходимо избегать пересечения размерных и выносных линий.

От правильного нанесения размерных линий и цифр зависит ясность чертежа. Размеры не должны затемнять чертежа и затруднять его чтение.

Размерные линии не должны пересекаться между собой, а выносные линии должны выходить за размерные,  т.е. за концы стрелок на 1…5 мм.

Все размеры пишутся по направлению  размерных линий, т.е. горизонтальные –  по горизонтальному направлению, а вертикальные вертикально, причем пишутся цифры справа налево или снизу вверх. Повторять размеры не разрешается.



Рисунок 1 Линейные размеры при различных наклонах.

Линейные размеры при различных наклонах размерных линий располагают, как показано на рисунке 1.

Угловые размеры наносят, как показано на рисунке 2. В заштрихованной зоне наносить размерные числа  не рекомендуется, в этом случае их указывают на горизонтально вынесенных полках.

Рисунок 2 Угловые размеры.

Стрелки размерных линий должны касаться выносных линий или линий контура. Размер стрелок зависит от толщины сплошной основной линии.  Стрелки должны быть одинаковыми на всем чертеже.

Размерные линии допускается проводить с обрывом и со стрелкой только у одного конца при указании размеров симметричного предмета, если он изображен до оси симметрии или линии обрыва рисунок 3.

Рисунок 3 Размерные линии с обрывом.

При недостатке места для стрелок на размерных линиях, расположенных цепочкой, стрелки можно заменить засечками,  наносимыми под углом 45⁰ к размерным  линиям, или точками.  Если же длина размерных линий недостаточна для размещения на ней стрелок,  то размерную линию продолжают за выносные линии или за контурные, осевые, центровые и стрелки наносят снаружи.

При нанесении нескольких параллельных или концентричных размерных линий на небольшом расстоянии друг от друга размерные числа над ними рекомендуется располагать  в  шахматном порядке рисунок 4.

Рисунок 4 Размеры в шахматном порядке.

Если для написания размерного числа недостаточно места над размерной линией, то размер выноситься на полку, которую проводят тонкой линией.  Если недостаточно места для нанесения стрелок, то их наносят как показано на рисунке 5.

Рисунок 5 Размеры на полке.

Не допускается пересекать или разделять размерные числа какими бы то ни было линиями чертежа. Не разрешается разрывать  линию контура для нанесения размерного числа. В местах нанесения размерного числа осевые, центровые и линии штриховки прерываются.

Размеры, относящиеся к одному и тому же конструктивному элементу (пазу, выступу, отверстию и т.п.), следует группировать на одном изображении, на котором геометрическая форма данного элемента показана наиболее полно.

При нанесении радиуса скруглений перед размерным числом ставят букву R.

Рисунок 6 Радиус с изломом.

При проведении нескольких радиусов из одного центра размерные линии любых двух радиусов не располагают на одной прямой.   При большом радиусе центр допускается приближать к дуге, в этом случае его размерную линию показывают с изломом под 90⁰ Рисунок 6. Если не требуется указывать размеры, определяющие положения центра дуги окружности, то размерную линию допускается не доводить до центра и смещать ее относительно центра.

При указании диаметра во всех случаях перед размерным числом ставят знак Ø. Перед размером диаметра или радиуса сферы также ставят знак Ø или R без надписи «сфера». Допускается слово «сфера»  наносить в случаях, когда на чертеже трудно отличить сферу от других поверхностей, или ставят знак O. Например, сфера Ø18, OR12. Диаметр знака сферы должен быть равен высоте размерных чисел на чертеже.

Размеры квадрата можно наносить, как показано на рисунке 7. Высота знака “квадрата” должна быть равна высоте размерных чисел на чертеже.

Рисунок 7 Обозначение квадрата.

Уклон выражается простой или десятичной дробью или в процентах.

Уклоном i называется отношение двух катетов прямоугольного треугольника ВС к АС или отношение разности высот h двух точек А и В к заложению l, i=h/l=DC/FC=tgα.

Конусность характеризуется отношением разности диаметров (D-d) двух поперечных сечений конуса к расстоянию l между ними. К=(D-d)/l=2tgα, т.е. К=2i. Например, если D=18мм, d=8мм, l=50мм, то конусность будет равна (18-8)/50=1/5, т.е. К=1:5.

При большом количестве размеров, нанесенных от общей базы, допускается наносить линейные и угловые размеры как показано на рисунке 8 и 9, при этом проводят общую размерную линию от отметки «0» и размерные числа наносят в направлении выносных линий у их концов.

Рисунок 8 Линейное нанесение размеров.                          Рисунок 9 Угловое нанесение размеров.

Размеры фасок под углом 45⁰ наносят, как показано на рисунке 10.

Рисунок 10 Обозначение фасок.

Если размер фаски в масштабе чертежа 1мм и менее, то допускается указывать размеры на полке линии-выноски, проведенной от грани рисунок 11.

Рисунок 11 Обозначение фаски менее 1мм.

Размеры фасок под другими углами указывают по общим правилам линейными и угловыми размерами рисунок 12 а, б  или линейными размерами рисунок 12 в.

Рисунок 12 Обозначение фасок.

Все размеры на чертежах наносятся только в миллиметрах, без указания единицы измерения. Цифры проставляются ясно, отчетливо и обдуманно, чтобы при чтении не было сомнений в принадлежности размера к той или иной части чертежа.

Отметки уровней (высоты, глубины) конструкции или ее элемента от какого-либо отсеченного уровня, принимаемого за «нулевой» на виде и разрезе, помещают на выносных линиях (или на линиях контура) и обозначают знаком «↓», выполненным сплошными тонкими линиями. Длина штрихов 2-4 мм под углом 45⁰ к выносной линии или линии контура, а на виде сверху их следует наносить в рамке непосредственно на изображении или на линии-выноске, или как показано на рисунке 13а, б, в.

Рисунок 13 Отметки уровней.

Отметки уровней указывают в метрах с точностью до третьего десятичного знака, без обозначения единицы измерения.

Нанесение размеров на чертежах: правила, отклонения, ГОСТ

согласно ГОСТ Р 21.

1101-2013:

5.4.1 Линейные размеры на чертежах указывают без обозначения единиц длины:

— в метрах с точностью до двух знаков после запятой — на чертежах наружных сетей и коммуникаций, генерального плана и транспорта, за исключением случаев, оговоренных в соответствующих стандартах СПДС;

— в миллиметрах — на всех остальных видах чертежей.

5.4.2 Размерную линию на ее пересечении с выносными линиями, линиями контура или осевыми линиями ограничивают засечками длиной 2-4 мм, наносимыми с наклоном вправо под углом 45° к размерной линии, при этом размерные линии продолжают за крайние выносные линии (или соответственно за контурные или осевые) на 0-3 мм.

При нанесении размера диаметра или радиуса внутри окружности, а также углового размера размерную линию ограничивают стрелками. Стрелки применяют также при нанесении размеров радиусов и внутренних скруглений.

При нанесении размеров на аксонометрических схемах технологических трубопроводов и инженерных систем размерные линии допускается ограничивать стрелками.

Нанесение размеров выполняют согласно:

ГОСТ 2.302-68* Единая система конструкторской документации. Масштабы.

ГОСТ 21.501-2011 Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений.

При нанесении размеров на строительных чертежах необходимо руководствоваться правилами указанных стандартов.
Размеры на строительных чертежах проставляют в миллиметрах без обозначения единиц измерения. Размеры на строительных чертежах, как правило, наносят в виде замкнутой цепи. Размеры допускается повторять.

Размерные линии на строительных чертежах ограничивают засечками – короткими штрихами длиной 2 – 4 мм, проводимыми с наклоном вправо под углом 45° к размерной линии. Толщина линии засечки равна толщине сплошной основной линии, принятой на данном чертеже. При этом размерные линии должны выступать за крайние выносные линии
на 1–3 мм (рис.1).

Рис. 1. Размерная цепочка (размеры)

При недостатке места для засечек на размерных линиях, представляющих собой замкнутую цепочку, засечки рекомендуется заменять точками. Выносная линия может выступать за
размерную линию на 1–5 мм (рис. 2).

Рис. 2. Размерная цепочка (засечки)

Размерное число нужно располагать над размерной линией на расстоянии от 0,5 до 1 мм.
При нанесении размеров диаметров, радиусов и углов размерные линии ограничивают стрелками.

Расстояние от контура чертежа до первой размерной линии рекомендуется принимать не менее 10 мм. На практике это расстояние принимают 14–20 мм.

Расстояние между параллельными размерными линиями должно быть не менее 7 мм, а от размерной линии до кружка координационной оси – 4 мм.

На чертежах планов различают размерные линии, проводимые внутри плана (внутренние) и вне размеров изображения (внешние). Рекомендуемые требования нанесения внутренних и внешних размерных линий указаны на рис. 3.

Рис. 2. Размерная цепочка (отступы)

На фасадах и разрезах здания кроме размерных линий показывают расстояние по высоте от уровня чистого пола первого этажа до уровня поверхности различных элементов здания условными знаками высотных отметок (рис. 4).

Рис. 3. Высотные отметки

Уровень пола первого этажа принимают за отметку отсчета: 0,000. Отметки выше условной нулевой обозначают со знаком « + »; ниже нулевой указывают со знаком « – ». Знак отметки может сопровождаться поясняющими надписями. Например: «Ур.ч.п.» – уровень чистого пола; «Ур.з.» – уровень земли.

На строительных чертежах отметки уровней указывают в метрах с тремя десятичными знаками.

На фасадах и разрезах отметки помещают на выносных линиях или линиях контура. В том случае, если несколько знаков уровня располагаются около одного изображения друг над другом, рекомендуется вертикальные линии отметок ориентировать на одной вертикальной прямой, длину горизонтальной полочки – одинаковой длины.

На планах зданий, если это необходимо, отметки наносят в прямоугольнике или на полке линии-выноски.

Квалитет

Квалитет (в русском от нем. Qualität, которое от лат. qualitas — качество) — характеристика точности изготовления изделия (детали), определяющая значения допусков.

Квалитет является мерой точности. С увеличением квалитета допуск увеличивается, а точность понижается.

  • Допуск по квалитету обозначается буквами IT с указанием номера квалитета, например IT8 — допуск по 8-му квалитету. Квалитеты с 01 до 4-го используются для изготовления калибров и контркалибров.
  • Квалитеты от 5-го до 12-го применяют для изготовления деталей, образующих сопряжения — относительные положения составных частей изделия, характеризуемые соприкосновением их поверхностей или зазором между ними, заданными конструкторской документацией. Примером таких сопряжений могут быть, ГЦС — гладкие цилиндрические соединения).
  • Квалитеты от 13-го до 17-го используют для параметров деталей, не образующих сопряжений и не оказывающих определяющего влияния.

Основная закономерность построения допусков размеров (допуск обозначается IT =International tolerance ),IT , мкм =K * i ,
где K — квалитет (число единиц допуска),i — единица допуска, мкм.
На диаметры от 1 до 500 мм единица допуска функционально связана с номинальным размером i=0.45D3+0.001D{\displaystyle i=0.45{\sqrt{D}}+0.001D}, мкм.
Соответствующие значения допуска регламентируются стандартом на допуски и посадки (Limits and Fits) ISO 286-1:2010, а также ГОСТ 25346-89..

Значение допусков для размеров основного отверстия до 500 мм:

Размер, ммДопуск, мкм, при квалитете
011234567891011121314151617
До 30,30,50,81,2234610142540601001402504006001000
3—60,40,611,52,545812183048751201803004807501200
6—100,40,611,52,546915223658901502203605809001500
10—180,50,81,22358111827437011018027043070011001800
18—300,611,52,5469122133528413021033052084013002100
30—500,611,52,5471116253962100160250390620100016002500
50—800,81,523581319304674120190300460740120019003000
80—12011,52,546101522355487140220350540870140022003500
120—1801,223,55812182540631001602504006301000160025004000
180—250234,571014202946721151852904607201150185029004600
250—3152,54681216233252811302103205208101300210032005200
315—40035791318253657891402303605708901400230036005700
400—500468101520274063971552504006309701550250040006300

1.

1 Форматы

Чертежи выполняют на листах определенного формата (размера).

Форматы листов определяются размерами внешней рамки чертежа, выполненной тонкой линией.

Согласно ГОСТ 2.301- 68* размеры основных форматов получаются последовательным делением формата А0, с размерами сторон 841х1189 мм, площадь которого равна 1 м2, на две равные части параллельно меньшей стороне (Рисунок 1.1). Число в обозначении показывает, сколько раз совершалось это действие.

Обозначения и размеры основных форматов должны соответствовать указанным в Таблице 1.

Таблица 1 — Основные форматы

Рисунок 1.1. Образование основных форматов

Допускается применение дополнительных форматов, образуемых увеличением сторон основных форматов на величину, кратную их размерам. При этом коэффициент увеличения должен быть целым числом.

Размеры производных форматов, как правило, следует выбирать из Таблицы 2. Обозначение производного формата составляется из обозначения основного формата и его кратности согласно данных в Таблице  2: например, А0х2, А4х8 и т. д.

Таблица 2 — Дополнительные форматы

ГОСТ Р 21.1101-2013 СПДС. Основные требования к проектной и рабочей документации

Данный ГОСТ устанавливает основные требования к проектной и рабочей документации для строительства объектов различного назначения.

Требования к нанесению размеров указаны в разделе 5.4 ГОСТ Р 21.1101-2013.

5.4 Нанесение размеров, уклонов, отметок и надписей

5.4.1 Линейные размеры на чертежах указывают без обозначения единиц длины:

  • в метрах с точностью до двух знаков после запятой — на чертежах наружных сетей и коммуникаций, генерального плана и транспорта, за исключением случаев, оговоренных в соответствующих стандартах СПДС;
  • в миллиметрах — на всех остальных видах чертежей.

5.4.2 Размерную линию на ее пересечении с выносными линиями, линиями контура или осевыми линиями ограничивают засечками длиной 2-4 мм, наносимыми с наклоном вправо под углом 45° к размерной линии, при этом размерные линии продолжают за крайние выносные линии (или соответственно за контурные или осевые) на 0-3 мм.

При нанесении размера диаметра или радиуса внутри окружности, а также углового размера размерную линию ограничивают стрелками. Стрелки применяют также при нанесении размеров радиусов и внутренних скруглений.

При нанесении размеров на аксонометрических схемах технологических трубопроводов и инженерных систем размерные линии допускается ограничивать стрелками.

5.4.3 Отметки уровней (высоты, глубины) элементов конструкций, оборудования, трубопроводов, воздуховодов и др. от уровня отсчета (условной «нулевой» отметки) указывают в метрах без обозначения единицы длины с тремя десятичными знаками, отделенными от целого числа запятой, за исключением случаев, оговоренных в соответствующих стандартах СПДС.

Отметки уровней на фасадах, разрезах и сечениях помещают на выносных линиях (или на линиях контура) и обозначают знаком ««, выполненным сплошными тонкими линиями с длиной штрихов 2-4 мм под углом 45° к выносной линии или линии контура, в соответствии с рисунком 5; на планах — в прямоугольнике в соответствии с рисунком 6, за исключением случаев, оговоренных в соответствующих стандартах СПДС.

Рисунок 5

Рисунок 6

«Нулевую» отметку, принимаемую, как правило, для поверхности какого-либо элемента конструкций здания или сооружения, расположенного вблизи планировочной поверхности земли, указывают без знака; относительные отметки выше нулевой указывают со знаком «+», ниже нулевой — со знаком «-«.

Примечание — В качестве нулевой отметки для зданий принимают, как правило, уровень чистого пола первого этажа.

5.4.4 На планах направление уклона плоскостей указывают стрелкой, над которой при необходимости проставляют числовое значение уклона в процентах в соответствии с рисунком 7а или в виде отношения единицы высоты плоскости к соответствующей горизонтальной проекции (например, 1:7).

Рисунок 7

Допускается числовое значение уклона указывать в промилле или в виде десятичной дроби с точностью до третьего знака.

На разрезах, сечениях и схемах перед размерным числом, определяющим числовое значение уклона, наносят знак » «, острый угол которого должен быть направлен в сторону уклона (кроме крутизны откосов насыпей и выемок). Обозначение уклона наносят непосредственно над линией контура или на полке линии-выноски в соответствии с рисунком 7б.

Нанесение размеров в зависимости от конструктивных элементов

В качестве примера рассмотрим нанесение размеров на рис. 10.68. Здесь важнейшим элементом является направляющая с углом 90° и высотой 8 мм. Она задана координатой 50 мм теоретической вершины, шириной 20 мм основания и высотой 50 мм. В этом случае общая высота детали складывается из двух размеров — (50 + 8) мм. Размеры положения двух перемычек шириной 10 мм заданы от теоретических точек пересечения их стенок под углами 80° и 85°, указанных размерами 50, 20 и 10 мм.

Если радиусы скруглений, сгибов и т.п. на всем чертеже одинаковы или какой-либо радиус является преобладающим, то вместо нанесения размеров этих радиусов непосредственно на изображениях рекомендуется в технических требованиях делать запись типа «Радиусы скруглений 4 мм», «Внутренние радиусы сгибов 6 мм», «Неуказанные радиусы 8 мм» и т. п.

Размеры криволинейного контура наносят, как показано на рис. 10.69. Пример применения правил нанесения размеров показан на рис. 10.70.

ОСНОВНЫЕ ПОЛОЖЕНИЯ

1.1. Определенная величина обозначается буквой латинского или греческого алфавита без индексов или с индексами, служащими для уточнения различных характеристик этой величины.

1.2. Прописные и строчные буквы «О, о» латинского алфавита не должны употребляться в обозначениях. Буквы греческого алфавита следует принимать по табл. 1.

1.3. Буквенные обозначения необходимых величин, не приведенных в настоящем стандарте СЭВ, устанавливают по принципу, указанному в табл. 2.

Сила, произведение силы на длину, длина в степени, не равной единице

Прописные латинского алфавита

Длина, отношение длины ко времени в какой-либо степени, отношением усилия к единице длины или площади

Строчные латинского алфавита

Строчные греческого алфавита

1.4. Индексы подразделяются на цифровые и буквенные. Буквенные дополнительно подразделяются на одно-, двух- и трехбуквенные. Для обозначения цифровых индексов используются арабские цифры, а для обозначения буквенных индексов — буквы латинского алфавита.

1.5. Цифровые индексы применяются для выражения порядкового номера данного обозначения.

1.6. Однобуквенные индексы применяются для обозначения осей координат, расположения, вида материала, напряженного состояния, действующей нагрузки и других характеристик.

1.7. Двухбуквенные и трехбуквенные индексы применяются в том случае, когда использование однобуквенных индексов может привести к неясностям. Они отделяются от однобуквенных индексов запятыми.

1.8. Индексы располагаются с правой стороны букв внизу. При печатании на пишущей машинке букву и индекс допускается печатать на одной строчке.

1.9. Если в настоящем стандарте отсутствует необходимый индекс, его следует устанавливать из строчных букв латинского алфавита.

1.10. Обозначение, выражающее геометрическую величину, допускается дополнять вертикальным штрихом справа, если необходимо обозначить, что имеется ввиду сжатая часть сечения или элемента.

Главные положения общепринятого стандарта

Нанесение размеров (дальше по тексту сокращения) на чертежах нужно для того, чтобы у читающего чертеж была возможность правильно понять габариты детали и ее составляющие

Важно давать реальные параметры и не обращать внимания на масштаб и детальность выполнения изображения

Цель любого чертежника — нанести размеры таким образом, чтобы процесс производства деталей по ним обходился без подсчетов и вычислений.

Наносить необходимо минимум размеров, но достаточное количество для того, чтобы изготовить и проконтролировать изделие.

Если какого-либо одного размера нет, чертеж становится довольно проблематично использовать. Р-ы, отображенные на чертеже, должны быть четкими и понятными.

Эти и прочие требования регулирует ГОСТ 2.307-2011. Основные из них:

линейные р-ы обозначаются мм, но на ч-же это не указывается;
для угловых р-в используют такие единицы как градус, секунда, минута — здесь уже их нужно прописывать;
основ-я надпись содержит только одно указание на р-р;
размерные прямолинейные отрезки обозначают при помощи размерных линий (РЛ), проводимых параллельно отрезкам

Расстояние от контурной линии — 10 мм, расстояние между отрезками и линиями — 7 мм;
линии выносные располагаются по отношению к размерным перпендикулярно;
от 1 до 5 мм — на такое расстояние выступают выносные линии за окончания стрелок РЛ;
что касается стрелки размерной линии, то в длину она должна быть 2,5 мм, а градус угла при вершине — 20;
важно следить, чтобы форма и параметры всех стрелок чертежа были идентичными.

Габаритные размеры

Габаритные размеры – размеры, определяющие предельные внешние/внутренние очертания детали. Для особо важных размеров указываются предельные отклонения. Не указывают предельные отклонения размеров:

деталей единичного производства, задаваемых с припуском на пригонку определяющих зоны различной шероховатости одной и той же поверхности, зоны термообработки, покрытия, отделки, накатки и т.п. На таких чертежах в непосредственной близости от указанных размеров наносят знак *, а технических требованиях указывают: «*Размер с припуском на пригонку по детали…», «*Размер с припуском на пригонку по черт. …», «Размер с припуском на пригонку по сопрягаемой детали…»

Правила простановки допусков

В паре сопрягающихся деталях различают поверхности: охватывающую (отверстие) и охватываемую (вал).

Существует условное деление по вариантам соединений. При гладком цилиндрическом охватывающие детали сопряжения круглые и имеют форму цилиндра. Другой вид: плоское с параллельными плоскостями. Здесь соединительные элементы расположены в параллельных по отношению друг к другу плоскостях. В первом случае под размером подразумевается диаметр, во второй вариации за размер берётся расстояние между параллельными поверхностями.

Действительный размер после измерения может иметь допустимую погрешность и должен находиться в интервале между максимальным и минимальным размерами, которые являются двумя предельными значениями.

При разработке следует помнить, что неизменно имеется погрешность в точности изготовления. Существующее небольшое отклонение составляет разность между самим размером в действительности и его номинальным значением.

Бывает верхнее и нижнее предельные отклонения. Разность между наибольшим и наименьшим пределами считается допуском.

В зависимости от простановки допусков соединения деталей бывают трёх типов:

  • с зазорами;
  • с натягами;
  • переходные.

Посадка сопрягаемых деталей с зазором позволяет более свободное относительное перемещение, натяг ограничивает эту свободу. В случае когда посадка рассчитана с зазором, размер охватывающего элемента, а именно отверстия больше охватываемого, то есть вала, и наоборот: при натяге количественные параметры вала преобладают над аналогичными в отверстиях. Переходные посадки предполагают получение как натягов, так и зазоров.

Поля допусков основных отверстий и валов обозначают буквами А и В с числовым индексом класса точности. Обозначения других полей устанавливают в стандартах на допуски и посадки и прописаны в сводных таблицах.

При невыполнимости контроля допусков используются справочные размеры. Они помечаются звёздочкой, а в технических требованиях указывается ссылка на то, что размер приведён для справок. К ним относятся:

  • величины деталей из листового материала и определяемые толщиной исходного листа;
  • один из размеров замкнутой размерной цепи;
  • данные с изделий-заготовок;
  • размеры на сборочном чертеже и др.

Отклонения размеров нужно вписывать после номинальных величин. Если не требуется особая точность изготовления, то для упрощения допуски можно не указывать на поле чертежа, достаточно сделать запись в технических требованиях чертежа с указанием квалитета: неуказанные предельные отклонения размеров: Н 14, h 14.

Как правильно определить размеры мебели

Вы решили приобрести тумбу размером 600х400х500? Что обозначает первый, второй и третий габаритные размеры? Как определить размер кровати из сосны, кровати металлической односпальной правильно? Габариты мебели бывают разными. Иногда можно встретить обозначения без маркировки (ШГВ). Как же правильно указывать габариты мебели ?

Основные габариты мебели

Ширина х Глубина х Высота (Ш х Г х В)

Обозначение габаритов мебели без лицевой стороны Длина-Ширина-Высота

(Столы, сундуки для лежания, металлические кровати, кровати из сосны) L-B-H, L – это длина (ГОСТ 13025. 3 п 2), В – это ширина , Н – высота либо Д х Ш х В

Габариты мебели с определенной лицевой стороной L х B х H Ширина-Глубина-Высота

(Столы, шкафы , диваны для сидения, кресла, стулья, настенные полки) L – это ширина, В – это глубина (ГОСТ 13025.3 п. 3.1), Н – высота

Габариты мебели для лежания с неопределённой (множественной) лицевой стороной Д х Ш х В Длина-Ширина-Высота.

Кровать из сосны, диван-кровать, лавка, сундук для лежания и изделия, стол обеденный, стол заседаний и подобное: Д х Ш х В (Длина-ширина-высота) .

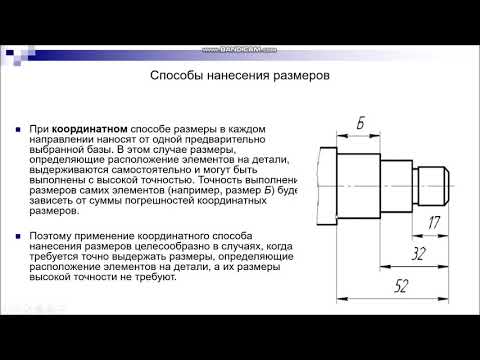

Системы простановки размеров

Прежде чем приступать к простановке размеров, выбирают на детали поверхности, от которых проставляют размеры. Существует три системы простановки размеров:

а) от конструкторских баз, т.е. от поверхностей, линий и точек, определяющих положение детали в собранном механизме;

б) от технологических баз, т.е. от поверхностей, определяющих положение детали при обработке;

в) комбинированная — характеризуется тем, что одна часть размеров проставляется от конструкторских баз, а другая — от технологических.

Наиболее целесообразна комбинированная система, которая предусматривает простановку небольшого количества размеров (10—20% от всех размеров) от конструкторских баз. Эти размеры влияют на качество работы детали и машины в целом (эти размеры должны выполняться с большой точностью). Большая часть размеров проставляется от технологических баз, обеспечивая требования производства — простоту изготовления и измерения детали.

Основные требования к простановке размеров следующие:

а) размеры должны быть проставлены так, чтобы по ним можно было разметить детали перед обработкой, легко обработать и измерить во время обработки и после обработки. Простановка размеров должна отвечать требованиям наиболее рациональной технологии обработки и контроля детали;

б) размеры должны быть проставлены так, чтобы рабочий не занимался подсчетом недостающих размеров.

Основные общие правила нанесения размеров на отдельные элементы деталей рассмотрены в гл. 2. Ниже будет рассмотрено нанесение размеров на изделие.

Нанесение размеров

Указанное значение обязано точно соответствовать истинной величине объекта вне зависимости от выбранного масштаба.

Схема нанесения размеров

Размерные линии следует размещать снаружи контура детали. На элементах контура нанесение значений запрещено. Большие величины наносят дальше, меньшие — ближе. Это делают для того, чтобы избежать пересечений размерные и выносные линии. На концах размерной линии изображают стрелки, упирающиеся в выносные. Численные  значения размещают над линией возле  ее середины. Расстояние между размерными линиями — от 7 миллиметров.

Размерные линии положено размещать без пресечений с другими элементами чертежа. Осевые, центровые и штриховочные линии при пересечении с размерной следует прервать.

Нанесение размеров конкретного элемента конструкции рекомендуется проводить, группируя их рядом с ним.

При изображении дуги на чертеже показывают ее радиус (цифры предваряются литерой R), для окружности — ее диаметр (обозначается знаком >)

При нанесении фаски под углом 45° используют единое обозначение величины  и угла, например 5×45°. Для фасок с другими углами предусмотрено отдельное указание линейного размера и угла

Сфера 50 на чертеже

Стандартные размеры кухонной мебели

Размеры кухонной мебели можно посмотреть на нижеприведенном рисунке.

Высоту рабочей поверхности разрабатывают высотой 850 мм. Глубину нижних кухонных шкафов логичнее выбрать в соответствии с размерами газовой или электрической плиты, если вы не планируете варочную панель. Стандартные размеры плит 500×500 или 600×600 мм. Глубину навесных шкафов и полок выбирайте размером 300 мм. Этот размер можно и уменьшить, но с учетом посуды и инвентаря.

Отделения для одежды и белья во встроенных шкафах будут оптимальными, если продумывать их под определенные вещи сразу. Но справочно, они приведены на следующем рисунке.

Размеры бельевых полок можно подсмотреть и на рисунке ниже, где в скобках указаны размеры для хранения постельного белья.

Расстояние же между самими полками должно быть в районе 200-400 мм. Если предполагается хранить головные уборы, полка под них должна быть глубиной не менее 240 мм, а высотой 170 мм.

Проектировать мебель необходимо и с учетом размеров и конфигурации самого помещения, учитывайте размеры проходов между изделиями, предусматривая различные группировки мебели.

Вспомогательные знаки

Зачастую для упрощения нанесения размеров используются вспомогательные знаки. Например, деталь может иметь резьбовые или сквозные отверстия, зенковку, технологические уклоны, фаски, скругления и прочие элементы.

Детали с технологическими уклонами имеют конусность . Определить её можно, если взять отношение диаметра основания конуса к его высоте. ГОСТ 2 .307−68 нормирует обозначение конусности на чертежах и порядок его простановки.

При простановке размеров квадратных элементов деталей перед числовым значением ставится значок квадрата. Пример наглядно показан на рисунке.

Симметричные части деталей, например, шестигранники, изображаются до оси симметрии либо показываются не до конца, а чертёж заканчивается обрывистой линией, причём размерную линию следует перерывать после оси симметрии или линии обрыва.

Для деталей, имеющих скошенный или закруглённый конец, на чертежах принято указывать фаску или скругление. Они нужны как для придания эстетичности изделию или детали, так и для некоторых функциональных решений, например, для облегчения сборки механизмов, то есть делают их более технологичными.

Обозначение фаски на чертежах можно выполнить различными способами в зависимости от масштаба, а также углов скоса и их количества. Важнейший критерий — это удобство чтения. При изготовлении не должно возникать излишних вопросов и сомнений. На чертеже обязательно ставятся два значения: величина угла относительно оси детали и ширина скоса. Наиболее часто встречающиеся фаски располагаются под углом 45°. Зачастую фаски обозначаются двумя линейными размерами, каждый из них имеет отметку о величине среза в различных плоскостях.

В некоторых случаях элементы с равными размерами указаны цифрами (1, 2…9 и т. д. ) в технических требованиях к чертежу, тогда на поле самого чертежа можно проставлять только номер этой ссылки. Такая простановка избавляет от проставления размера каждый раз.

Требования к выполнению детальных чертежей печатных плат

Обозначение чертежей

Все детальные чертежи однослойных, двухслойных и многослойных печатных плат в обозначении чертежа должны иметь наименование «Плата печатная».

Нанесение размеров

Все необходимые размеры на чертежах должны быть нанесены в соответствие с ГОСТ 2. 307.

Допускаются следующие способы указания размеров конструктивных элементов печатных плат:

  • с помощью сеток координат — полярной или прямоугольной;
  • совмещение координатной сетки и выносных размеров;
  • табличным способом с указанием координат элементов проводящего рисунка (монтажных и переходных отверстий, пазов, контактных площадок, проводников).

Координатная сетка на детальных чертежах печатных плат

Линии координатных сеток должны быть пронумерованы. Шаг координатной сетки в каждом конкретном случае выполнения детального чертежа печатной платы следует выбирать в зависимости от насыщенности проводящего рисунка.

Согласно ГОСТ он может выражаться как количеством линий координатной сетки, так и в миллиметрах.

Шаг координатной сетки, выполненной в прямоугольной системе координат должен соответствовать ГОСТ 10317.

Исходя из особенностей разрабатываемой конструкторской документации допускаются следующие способы нанесения координатных сеток:

  • на все поле детального чертежа;
  • на печатную плату или отдельные её элементы;
  • нанесение рисок координатной сетки по контуру печатной платы;
  • нанесение рисок координатной сетки на некотором расстоянии от контура печатной платы.

Начало отсчёта прямоугольной системы координат

За начало отсчета в прямоугольной системе координат при выполнении детальных чертежей печатных плат обычно выбирают характерные нижние левые или правые элементы конструкции:

  • границы контура печатной платы;
  • центр крайнего отверстия;
  • точки, образованные пересечением линий построения.

Обозначение и размеры контактных площадок

На детальных чертежах печатных плат контактные площадки со сквозными отверстиями изображают одной окружностью. Это же касается и отверстий с зенковкой.

Чтобы контактные площадки и отверстия близкие по размеру, были отличны друг от друга – каждое из соответствующих отверстий следует указывать условным обозначением (согласно ГОСТ 2.307).

Соответствующую сводную информацию об условных обозначениях отверстий на детальных чертежах печатных плат заносят в таблицу, где указывают:

  • условное обозначение отверстий;
  • форму контактной площадки;
  • диаметр отверстия;
  • размеры контактной площадки;
  • наличие металлизации в отверстии;
  • количество отверстий.

Другие требования

На изображении печатной платы детального чертежа допускается наносить информацию, которая физически может отсутствовать на самом изделии. В этом случае, в технических требованиях детального чертежа должна быть сделана соответствующая запись. Если координатная сетка мешает нанесению записи, допускается в этом месте её не наносить.

На чертеже может отсутствовать часть информации об отдельных элементах печатной платы. В этом случае в технических требованиях должна присутствовать ссылка на документ, содержащий необходимую информацию.

Общие правила нанесения размеров.

Процесс нанесения размеров складывается из двух этапов: проведение выносных и размерных линий и написание размерных чисел (рис. 29).

  • Границы измерения размера указывают выносными и размерными линиями, линиями-выносками. Линии наносят с помощью тонких сплошных линий.
  • Выносную линию наносят перпендикулярно отрезку контура изображения, размер которого измеряют (А).
  • Размерную линию проводят параллельно отрезку, размер которого определяют (Б
  • Размерная линия с обеих сторон ограничена стрелками (В) (рис. 30).
  • Если длина размерной линии небольшая и стрелки не помещаются между выносными линиями, их наносят с внешней стороны от выносных линий (Г).
  • Выносная линия должна выходить за стрелку на 1,5—2 мм (Д).
  • Минимальное расстояние между размерной линией и измеряемым отрезком — 10 мм, между параллельными размерными линиями — 7 мм (Е).
  • Размерные числа наносят над размерной линией ближе к середине, на расстоянии 0,5—1 мм от нее. Размер шрифта для размерного числа 5  (Ж).
  • Если на чертеже несколько параллельных размерных линий, то размерные числа наносят в шахматном порядке (З).
  • При изображении детали в одной проекции указывают ее толщину (И).
  • Величину диаметра окружности показывают размерной линией, проведенной через центр окружности. Стрелки размерной линии упираются в окружность с внутренней или наружной стороны (К). Размеры повторяющихся одинаковых окружностей наносят один раз с указанием их количества. Например, «Ø10 2 отв.» означает: 2 отверстия диаметром 10 мм.
  • Каждый предмет имеет габаритные (наибольшие) размеры — длину, высоту и ширину (толщину). Габаритные размеры всегда больше других, поэтому на чертеже их располагают дальше от изображения, чем остальные (Л).

Помните!

Что нужно помнить в итоге

Чертеж конструктор выполняет в определенном масштабе, но числовое обозначение размеров в нём, должно быть перенесено по факту с действительными значениями.

При этом шрифт необходимо использовать одинаковый, а цифры ставить над серединой черты. Проставленные цифровые размеры нельзя делить, пересекать другими чертежными знаками.

Указание предельного отклонения следует делать после постановки номинального. Допускается нанесение справочных параметров с наличием специального знака и письменного уведомления, что сделана подобная запись.

В этом видео вы узнаете о простановке размеров в AutoCAD:

Правила нанесения размеров

Проведение выносных и размерных линий, нанесение размерных чисел. При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку (предпочтительно вне контура изображения), а выносные линии перпендикулярно (рис.3.1, а) или под каким-либо углом (рис. 3.1, б) к размерной линии. Простановка угловых размеров показана на рис.3.1,в.





а б в



Рис. 3.1. Расположение размерных и выносных линий



Размерную линию ограничивают стрелками с обоих концов. Форма и примерное соотношение элементов показаны на рис. 3.2. Стрелка, показанная на рис. 3.2, б, является предпочтительной. Размер стрелок должен быть приблизительно одинаковым при указании всех размеров одного чертежа.





Рис. 3.2. Изображение стрелок на размерной линии



Стрелка наносится только с одной стороны, а размерная линия проводится за ось, если вторая половина элемента на изображении отсутствует.

При нанесении размера угла размерную линию проводят в виде дуги с центром в его вершине, а выносные линии радиально (см. рис. 3.1, в).

Выносные линии должны выходить за концы стрелок на 1…5 мм.

Минимальные расстояния между параллельными размерными линиями – 7 мм, а между размерной линией и линией контура – 10 мм, причем выбранное расстояние следует выдерживать постоянным в пределах одного чертежа. При выполнении эскизов оба эти расстояния рекомендуется принимать равным 10 мм.

Нельзя использовать контурные, осевые, центровые и выносные линии в качестве размерных. Размерная линия также не должна служить продолжением контурной, осевой, центровой или выносной линии (рис.

3.3).



Неправильно Правильно

1.Осевая линия использована в качестве размерной (диаметр а)

2. Размерная линия является продолжением контурн6ой

(размер b)

3. Стрелки размерных линий примыкают к точкам пересечения контура (размеры b и c).



Рис. 3.3. Нанесение размеров



Линейные размеры при различных наклонах размерной линии располагают над ней как можно ближе к середине (рис. 3.4). В заштрихованной зоне соответствующее размерное число наносится на полке линии-выноски (размер 20).

Рис. 3.4.Простановка размерных чисел



Угловые размеры наносят, как показано на рис. 3.5 (в заштрихованной зоне на полках-выносках).



Рис. 3.5.Нанесение угловых размеров



Размерные числа и линии не допускается пересекать какими-либо линиями чертежа, т. е. в месте нанесения размерного числа осевые, центровые линии и линии штриховки прерываются (рис. 3.6, а). Стрелка размерной линии также не может пересекаться никакой линией чертежа. Любая линия при пересечении со стрелкой прерывается (рис. 3.6, б).





Рис. 3.6. Изображение размерной линии



При нанесении нескольких параллельных или концентрических размерных линий размерные числа над ними рекомендуется располагать в шахматном порядке относительно их середины. При этом меньшие размеры располагаются ближе к контуру изображения, а большие – дальше (рис. 4.7), во избежание пересечения размерных и выносных линий.



Рис. 3.7. Расположение параллельных размерных линий



Количество размеров, определяющих форму изделия, должно быть достаточным для его изготовления и контроля. Не допускается повторять размеры одного и того же элемента. Размеры, не обязательные для данного вида чертежа, но которые указываются для большего удобства пользования, называются справочными и отмечаются на чертеже звездочкой (рис.3.8), а над основной надписью чертежа делается надпись « * Размер для справок ».





Рис. 3.8.Размер для справок



На изображении с разрывом размерная линия не прерывается (рис. 3.9).



Рис. 3.9. Размерная линия на изображении с разрывом



При совмещении вида с разрезом следует отдельно группировать размеры, относящиеся к внешним и внутренним очертаниям (рис. 3.10). Если вид или разрез симметричного изделия изображают только до оси симметрии, то размерные линии проводят с обрывом, и обрыв размерной линии делают дальше оси.





Рис. 3.10. Группирование размеров на виде и разрезе



При наличии нескольких изображений все размеры, относящиеся к одному конструктивному элементу, рекомендуется группировать на одном виде, на котором геометрическая форма данного элемента показана наиболее полно (рис. 3.11).



Рис.3.11. Простановка размеров элементов изделия



Если нужно задать размеры скругляемого угла, то выносные линии проводят от точки пресечения сторон скругляемого угла. Построение вершины угла выполняют сплошными тонкими линиями (рис. 3.12).



Рис. 3.12. Простановка размеров скругляемого угла



Если выносные линии составляют с контурными очень малый угол, то их проводят не под прямым углом к размерным. При этом размерную линию проводят параллельно отрезку, размер которого показывают, а выносные линии наносят так, чтобы они вместе с размерной линией образовали параллелограмм (рис. 3.13, а). При недостатке места на размерных линиях, расположенных цепочкой, их стрелки допускается заменять засечками, наносимыми под углом 45 градусов к ним (рис. 3.13, б) или четкими точками.





а





б

Рис. 3.13. Особенности простановки размеров



Когда для написания размерного числа недостаточно места над размерной линией, то размеры выносят, как показано на рис. 3.14, а. При недостатке места для стрелок поступают, как показано на рис. 3.15, б.



а







б

Рис. 3.14. Простановка размеров небольших элементов



Обозначение диаметра, радиуса, квадрата и сферы. Диаметр. Цилиндрические поверхности обозначаются на чертежах знаком, который представляет собой окружность, пересеченную прямой линией. Высота и наклон прямой линии одинаковы с высотой и наклоном цифр размерного числа, а диаметр окружности равен 5/7 высоты цифр. Знак диаметра наносится над размерной линией перед размерным числом. Диаметр цилиндрической поверхности рекомендуется наносить на том изображении, где ось ее проецируется в линию, т.

е. между образующими(см. рис. 3.10). Размерную линию при этом разрешается проводить с обрывом.

Если в детали имеется несколько одинаковых цилиндрических отверстий, то размер указывается на одном из них вместе с общим их числом (рис. 3.15).







Рис. 3.15. Простановка размеров отверстий одинакового диаметра



Радиус. Перед размерным числом, определяющим радиус, ставится прописная латинская буква R (например, R25). Высота этой буквы и размерного числа должна быть одинаковой. Размер радиуса проставляется в том случае, если дуга окружности меньше 180 градусов. На рис. 3.16 приведены примеры нанесения размеров радиусов. При этом размерная линя радиуса наносится на том изображении, где дуга изображена в истинную величину. Размерная линия радиуса должна оканчиваться одной стрелкой, примыкающей к контурной линии.



Рис. 3.16.Нанесение размера радиуса дуги



При проведении нескольких размерных линий радиусов из одного центра они не должны располагаться на одной прямой (рис. 3.17, а). В случае если необходимо нанести центр дуги большого радиуса, допускается приближать его к дуге, а размерную линию показывать с изломом под углом 90 градусов (рис. 3.17, б). При необходимости положение центра дуги отмечают пересечением (+) центровых линий или выносных линий (рис. 3.17, в).





а б в



Рис. 3.17.Особенности простановки радиусов



Если радиусы скруглений, имеющиеся на чертеже, одинаковые, то вместо нанесения этих значений на изображение, рекомендуется выносить их в технические требования над основной надписью чертежа в виде записей «Радиусы скруглений 4 мм» или «Неуказанные радиусы 6мм».

Квадрат. Перед размерным числом, определяющим ширину квадрата, ставят знак , высота которого равна высоте размерных чисел. Наносят его, как правило, на том изображении, на котором квадрат проецируется одной стороной (рис. 3.18, а). При этом плоская грань поверхности отмечается на чертеже диагоналями, проведенными тонкими линиями. На изображении квадрата, спроецированного двумя сторонами, предпочтительно наносить два размера, равных стороне квадрата (рис. 3.18, б), но допускается и со знаком квадрата.





а б



Рис.3.18.Простановка размеров квадратных элементов



Сфера. Перед размерными числами диаметра или радиуса сферы наносятся знаки О или R (рис.3.19). Знак сферы, представляющий собой окружность с диаметром, равным высоте размерных чисел, наносится перед ним в том случае, если на чертеже трудно отличить сферу от других поверхностей, т.е. тогда пишут, например ОR 8. Допускается знак сферы заменять словом, например «Сфера R8».





Рис.3.19.Простановка размеров сферы



При изображении детали в одной проекции ее толщина (S 0,4) или длина (L 200) наносится, как показано на рис. 3.20.





Рис.3.20. Особенность простановка размеров толщины и длины деталей





Дата добавления: 2018-05-10; просмотров: 1938; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ


ОСНОВНЫЕ ПРАВИЛА НАНЕСЕНИЯ РАЗМЕРОВ НА ЧЕРТЕЖАХ

Заглавная страница
Избранные статьи
Случайная статья
Познавательные статьи
Новые добавления
Обратная связь

КАТЕГОРИИ:

Археология
Биология
Генетика
География
Информатика
История
Логика
Маркетинг
Математика
Менеджмент
Механика
Педагогика
Религия
Социология
Технологии
Физика
Философия
Финансы
Химия
Экология

ТОП 10 на сайте

Приготовление дезинфицирующих растворов различной концентрации

Техника нижней прямой подачи мяча.

Франко-прусская война (причины и последствия)

Организация работы процедурного кабинета

Смысловое и механическое запоминание, их место и роль в усвоении знаний

Коммуникативные барьеры и пути их преодоления

Обработка изделий медицинского назначения многократного применения

Образцы текста публицистического стиля

Четыре типа изменения баланса

Задачи с ответами для Всероссийской олимпиады по праву



Мы поможем в написании ваших работ!

ЗНАЕТЕ ЛИ ВЫ?

Влияние общества на человека

Приготовление дезинфицирующих растворов различной концентрации

Практические работы по географии для 6 класса

Организация работы процедурного кабинета

Изменения в неживой природе осенью

Уборка процедурного кабинета

Сольфеджио. Все правила по сольфеджио

Балочные системы. Определение реакций опор и моментов защемления

⇐ ПредыдущаяСтр 2 из 7Следующая ⇒

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

к выполнению расчетно-графических и индивидуальных домашних заданий по курсу «Начертательная геометрия. Инженерная графика» для студентов технических направлений и специальностей

Белгород

2019

УДК

ББК



Составители: доцент кафедры начертательной геометрии и графики    Брыкова Л.В., доцент, зав.кафедры начертательной геометрии и графики Латышев С.С.





Рецензент:





Основные правила нанесения размеров на чертежах. Методические указания к выполнению расчетно-графических и индивидуальных домашних заданий по курсу «Начертательная геометрия. Инженерная графика» для студентов технических направлений и специальностей / составители: Л.В. Брыкова, С.С. Латышев – Белгород: Издательство БГТУ им. В.Г. Шухова, 2019. – 36 с.



Методические указания разработаны для студентов первого курса всех форм обучения технических направлений и специальностей в с целью объяснения правил нанесения размеров на чертежах деталей; оказания помощи студентам в изучении темы «Основные правила нанесения размеров», знание которой необходимо при изучении не только графических дисциплин, но и в ряде других специальных предметов, при оформлении курсовых и дипломных проектов. В методических указаниях представлены основные моменты из ГОСТа 2.307-68, приводятся примеры простановки размеров.






                                                                                                    УДК

                                                                                                    ББК



                                                      © Белгородский государственный

                                                          технологический университет

                                                          (БГТУ) им. В.Г. Шухова, 2019

1. Общие требования



Нанесение размеров на чертежах является важнейшим этапом его выполнения. В производственных условиях неправильно нанесённые размеры могут привести к грубым ошибкам и в конечном результате к браку.

Правила нанесения размеров на чертежах устанавливает ГОСТ 2.307-68 (СТ СЭВ 1976-79, СТ СЭВ 2180-80).

Основанием для определения величины изображенного изделия и его элементов служат размерные числа, нанесенные на чертеже. Общее количество размеров на чертеже должно быть минимальным, но достаточным для полного представления его формы и размеров, а также для изготовления и контроля данного изделия.

На чертежах не допускается повторение одного и того же размера на разных изображениях. Размеры бывают линейные – длина, ширина, высота, величина диаметра, радиуса, дуги и угловые – размеры углов. Линейные размеры на чертежах указывают в миллиметрах без обозначения единицы измерения. Угловые размеры указывают в градусах, минутах и секундах с обозначением единицы измерения.

Для размерных чисел применять простые дроби не допускается, за исключением размеров в дюймах.

Размерные и выносные линии

Размеры на чертежах указываются размерными числами и размерными линиями со стрелками на концах.

Размеры предпочтительно проставлять вне контура изображения. Для этого с помощью выносных линий размер выносят за пределы изображения. Выносная линия должна выходить за концы стрелок размерной линии на 1…5 мм, на учебных чертежах – на 2…3 мм (рис.1). Размерная линия проводится параллельно прямолинейному отрезку, размер которого указывается. Выносные и размерные линии располагаются перпендикулярно друг к другу.



Рис.1



Допускается проведение выносной линии не под прямым углом к размерной линии, при этом выносные линии, размерная линия и измеряемый отрезок образуют параллелограмм (рис.2). Размерные и выносные линии выполняют сплошными тонкими линиями.





                                  Рис. 2                                 Рис. 3



Форма стрелки и примерное соотношение её элементов показаны на рисунке 3, где S – толщина обводки линии видимого контура, от которой зависит величина элементов стрелки; h – расстояние между створками стрелки; l – длина стрелки. На учебных чертежах длину стрелки следует брать примерно (5,5…6) S, что обеспечивает форму стрелки по ГОСТ 2.307-68.

Расстояние от первой размерной линии до линии контура изображения должно быть не менее 10 мм, а между параллельными размерными линиями не менее 7 мм.

При простановке большого числа размеров необходимо избегать пересечения размерных и выносных линий. Для этого следует соблюдать порядок простановки размеров: сначала размеры мелких элементов чертежа, затем крупных. Завершают простановку размеров габаритные размеры: длина, высота и ширина детали.

Нельзя проводить размерную линию так, чтобы концы стрелок упирались в точки пересечения линий контура, осевых и центровых линий.

Если длина размерной линии недостаточна для размещения на ней стрелок, то размерную линию продолжают за выносные или контурные линии и стрелки проводят снаружи от этих линий обращенными остриями друг к другу (рис.4).



Рис. 4

 При недостатке места для стрелок на размерных линиях, расположенных цепочкой, их можно заменить точками (рис.5, а) или засечками (рис.5, б). Засечки проводят под углом 450 к размерной линии, длинной 3 мм.





а).                                                                   б).

Рис. 5



 Если деталь изображается с разрывом, размерная линия не прерывается (рис.6).

Рис. 6



При недостатке места для стрелок из-за близко расположенных контурных линий контурные линии можно прерывать (рис.7).



Рис. 7



Допускается размерную линию проводить с обрывом при указании размера диаметра окружности, при этом размерная линия обрывается за центром окружности (рис. 8, а).



а).                                                                   б).

Рис. 8



Если на чертеже симметричного предмета элементы изображены только до оси симметрии, то размерные линии, относящиеся к этим элементам, проводят с обрывом и обрыв размерной линии делают дальше от оси (рис. 8, б).



⇐ Предыдущая1234567Следующая ⇒



Читайте также:



Техника нижней прямой подачи мяча

Комплекс физических упражнений для развития мышц плечевого пояса

Стандарт Порядок надевания противочумного костюма

Общеразвивающие упражнения без предметов



Последнее изменение этой страницы: 2020-11-11; просмотров: 103; Нарушение авторского права страницы; Мы поможем в написании вашей работы!

infopedia. su Все материалы представленные на сайте исключительно с целью ознакомления читателями и не преследуют коммерческих целей или нарушение авторских прав. Обратная связь – 176.9.44.166 (0.021 с.)

Как проставлять размеры к окружностям на чертеже. Общие правила нанесения размеров на чертежах

Все изображения сопровождаются нанесением размеров. При нанесении размеров следует руководствоваться основными положениями ГОСТ 2.307-2011 «Нанесение размеров и предельных отклонений».

Основанием для определения величины изображенного изделия и его элементов служат размерные числа, указанные в графическом документе. Числовое значение проставляемого размера должно соответствовать его натуральной величине (действительному значению) независимо от принятого масштаба изображения. На учебных чертежах наносятся только номинальные значения размеров без указания их предельных отклонений.

Линейные размеры указываются на чертеже в миллиметрах без обозначения единицы измерения, угловые – в градусах, минутах.

Размеры в графических документах указывают размерными числами и размерными линиями.

При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, выносные линии – перпендикулярно размерным (риc.7).

Рис. 7. Правила простановки размеров на чертеже

Размерные линии предпочтительно наносить вне контура изображения. Не допускается использовать линии контура, осевые, центровые и выносные линии в качестве размерных. Необходимо избегать пересечения размерных и выносных линий.Размерную линию с обоих концов ограничивают стрелками, упирающимися в выносные линии.Форма стрелки и примерное соотношение размеров ее элементов показаны на рис. 8.


Рис. 8. Изображение стрелок на чертеже

Выносные линии проводят от линий видимого контура. Выносные линии должны выходить за концы стрелок размерной линии на 1…5 мм.

Расстояние между линией контура и размерной линией выбирается в зависимости от размеров изображения и насыщенности чертежа. Минимальное расстояние между размерной линией и линией контура должно быть 10 мм, а минимальное расстояние между параллельными размерными линиями – 7 мм.

Размерные числа наносят над размерной линией возможно ближе к ее середине. При нанесении нескольких параллельных размерных линий размерные числа следует располагать в шахматном порядке (рис. 7).

Если для нанесения стрелок и размерных чисел недостаточно места, то их наносят одним из способов, показанных на рис. 9. При недостатке места для стрелок на размерных линиях, расположенных цепочкой, стрелки допускается заменять засечками длиной 1-3мм, наносимыми под углом 45° к размерным линиям или четко наносимыми точками (рис. 9). При недостатке места для стрелки из-за близко расположенной контурной или выносной линии последние допускается прерывать.


Рис. 9. Размерные линии

Размерные числа не допускается разделять или пересекать какими-то ни было линиями чертежа. В месте нанесения размерного числа осевые, центровые линии и линии штриховки прерывают (рис. 10).


Размеры, относящиеся к одному и тому же конструктивному элементу (пазу, выступу, отверстию и т.д.), рекомендуется группировать в одном месте, располагая их на том изображении, на котором геометрическая форма данного элемента показана наиболее полно (рис. 11).

Рис. 11. Группировка размеров

При нанесении размера дуг указывают ее радиус, для окружности – диаметр. Перед размерным числом радиуса помещают прописную латинскую букву «R » , (например,R 20 ), перед размерным числом диаметра – знак «» (например,20 ).

В случае выполнения изображения детали со сферической поверхностью, если ее трудно отличить от других поверхностей, допускается при нанесении размера диаметра (радиуса), сферы наносить слово «Сфера» или знак «» (например,Сфера R 15 или 40 ).

Квадрат на чертеже определяют двумя размерами его сторон или одним размером со знаком «» (рис. 12). Диагонали на грани элемента, проведенные тонкими линиями, условно обозначают плоскость.

Размеры фасок под углом 45º наносят, как показано на рисунке 12а . Ширина фаски и угол объединяют в один размер, используя знак «×».

Размеры фасок под другими углами указывают раздельно линейным и угловым размерами (на рис.12а так указаны размеры фаски под углом 30º при ширине фаски 3мм) или двумя линейными размерами (рис.12б ).


Рис. 12 а Рис. 12 б

Если вид или разрез симметричного предмета или отдельных симметрично расположенных элементов изображают только до оси симметрии или с обрывом, то размерные линии, относящиеся к этим элементам, проводят с обрывом, и обрыв размерной линии делают дальше оси или линии обрыва предмета (рис. 13).


Рис. 13. Простановка размеров с обрывом

Общее количество размеров должно быть минимальным, но достаточным для изготовления и контроля изделия. Размеры одного и того же элемента на чертеже повторять не допускается. Размеры нескольких одинаковых элементов изделия, как правило, наносят один раз с указанием на полке линии-выноски или под ней количества этих элементов (рис. 14). При этом для элементов, равномерно расположенных по окружности (например, отверстий), угловые размеры между ними не ставят при условии, что один из этих элементов лежит на одной из осей симметрии (рис. 14 а ). Указывается только размер диаметра окружности, на которой расположены центры отверстий на рис. 14а . Если ни одно из отверстий не лежит на оси симметрии, то следует задавать угол до первого элемента (рис. 14б ).


Рис. 14 а Рис. 14 б

Стандарт (ГОСТ 2.307-68) устанавливает правила нанесения размеров на чертежах.
Линейные размеры на чертежсах проставляются в миллиметрах без обозначения единиц измерения (мм). При других единицах измерения (сантиметрах, метрах) размерные числа записываются с обозначением единиц измерения (см, mi). Угловые размеры указывают в градусах, минутах, секундах с обозначением единиц измерения. Общее количество размеров на чертежах должно быть минннмальным, но достаточным для изготовления и контроля изделия.

Существуют строго определенные правила нанесения размеров. При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии – перпендикулярно размерным (рис. 40, б). Выносные линии выходят за размерные на 1-3 мм. Расстояние от размерной линии до контура изображения должно быть не менее 10 мм, а расстояние между двумя близлежащими размерными линиями – не менее 7 мм (рис. 40, б).

На концах размерных линий наносят стрелки. Форма и размеры стрелки показаны на рис. 40, а. Величина стрелок должна быть одинаковой на всем чертеже. Стрелки при недостатке места могут заменяться засечками или точками (рис. 41, б, в). Допускается проставлять размеры так, как показано на рис. 41, г.


Размерные числа наносят над размерной линией ближе к середине (рис. 42).

При нанесении нескольких параллельных или концентрических размерных линий размерные числа над ними располагают в шахматном порядке (рис. 43).
На чертежах необходимо избегать пересечения размерных и выносных линий. Если для нанесения размерного числа недостаточно места над размерной линией, то размеры проставляются так, как показано на рис. 44.


В местах нанесения размерного числа осевые, центровые линии и линии штриховки прерывают (рис. 45, а, б).
При нанесении размеров дуг перед размерным числом помещают знак радиуса – R. Высота знака радиуса и размерного числа должна быть одинаковой (рис. 46, а).

При проведении нескольких радиусов из одного центра размерные линии любых двух радиусов не располагают на одной прямой (рис. 46, б). При большой величине радиуса центр разрешается приближать к дуге. В таких случаях размерную линию показывают с изломом (рис. 46, в).
При нанесении размеров окружностей перед размерным числом ставят знак диаметра – 0 (рис. 47).

При недостатке места на чертеже размеры диаметра проставляют так, как показано на рис. 47, б.

Размеры нескольких одинаковых элементов изделия наносят один раз с указанием их количества на полке-выноске, рис. 48.


Размеры квадрата или квадратного отверстия наносятся, как показано на рис. 49.


Толщина плоской детали обозначается буквой S с последующим указанием размерного числа (рис. 50).

Длина изделия обозначается малой буквой латинского алфавита – I (рис. 51).

Нанесение размеров фаски – скошенной кромки стержня, бруска, отверстия – осуществляется либо простановкой двух линейных размеров (рис. 52, б), либо линейным и угловым размерами (рис. 52, в, г).

Если на чертеже встречается несколько одинаковых фасок, то размер наносят один раз так, как показано на рис. 52, в. Эта надпись означает, что снято две фаски размером 2 мм под углом 45°.

На чертежах необходимо проставлять габаритные размеры.
Габаритными размерами называют размеры, определяющие предельные величины внешних очертаний изделий. К габаритным размерам относятся размеры длины, ширины, высоты изделия.
Габаритные размеры всегда больше других, поэтому их на чертеже располагают дальше от изображения, чем остальные.

На рис. 53 (валик) – габаритными являются размеры 75 мм и 40 мм.

На рис. 53 (полуцилиндр) – к габаритным относятся размеры 80 мм, 50 мм.


На чертежах иногда наносят справочные размеры. Размеры, нанесенные на чертеже, но не подвергающиеся контролю, называют справочными. На чертеже они отмечаются знаком * (рис. 54). На месте расположения технических требований (над основной надписью) делают запись: * – размер для справок.

ВОПРОСЫ И ЗАДАНИЯ

1. В каких единицах выражают линейные размеры на машиностроительных чертежах?
2. На сколько миллиметров должны выступать выносные линии за концы стрелок размерных линий?
3. Чему равно минимальное расстояние между параллельными размерными линиями?
4. Какими знаками обозначаются толщина и длина изделия?
5. Какие размеры называются габаритными?
6. Каким знаком обозначаются размеры для справок?
7. На листе формата А4 выполните чертеж прокладки масляного фильтра (рис. 55). Начинайте работу с определения места расположения изображения на поле чертежа. Затем нанесите штрихпунктирные осевые и центровые. От них ведите все построения. Работу выполняйте тонкими линиями с последующей обводкой. Нанесите размеры.

Размеры на чертежах проставляются в миллиметрах без обозначения единиц измерения (мм). При других единицах измерения (сантиметрах, метрах) размерные числа записываются с обозначением единиц измерения (см, м). Угловые размеры указывают в градусах, минутах, секундах с обозначением единиц измерения . Общее количество размеров на чертежах должно быть минимальным, но достаточным для изготовления и контроля изделия.

Существуют строго определенные правила нанесения размеров. При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии – перпендикулярно размерным (рис. 40, б). Выносные линии выходят за размерные на 1-3 мм. Расстояние от размерной линии до контура изображения должно быть не менее 10 мм, а расстояние между двумя близлежащими размерными линиями – не менее 7 мм (рис. 40, б).

На концах размерных линий наносят стрелки. Форма и размеры стрелки показаны на рис. 40, а. Величина стрелок должна быть одинаковой на всем чертеже. Стрелки при недостатке места могут заменяться засечками или точками (рис. 41, б, в). Допускается проставлять размеры так, как показано на рис. 41, г.

Размерные числа наносят над размерной линией ближе к середине (рис. 42).

При нанесении нескольких параллельных или концентрических размерных линий размерные числа над ними располагают в шахматном порядке (рис. 43).

На чертежах необходимо избегать пересечения размерных и выносных линий. Если для нанесения размерного числа недостаточно места над размерной линией, то проставляются так, как показано на рис. 44.

В местах нанесения размерного числа осевые, центровые линии и линии штриховки прерывают (рис. 45, а, б).При нанесении размеров дуг перед размерным числом помещают знак радиуса – R. Высота знака радиуса и размерного числа должна быть одинаковой (рис. 46, а). При проведении нескольких радиусов из одного центра размерные линии любых двух радиусов не располагают на одной прямой (рис. 46, б). При большой величине радиуса центр разрешается приближать к дуге. В таких случаях размерную линию показывают с изломом (рис. 46, в).

При нанесении размеров окружностей перед размерным числом ставят знак диаметра (рис. 47). При недостатке места на чертеже размеры диаметра проставляют так, как показано на рис. 47, б.

Размеры нескольких одинаковых элементов изделия наносят один раз с указанием их количества на полке-выноске, рис. 48. Размеры квадрата или квадратного отверстия наносятся, как показано на рис. 49.

Габаритные размеры всегда больше других, поэтому их на чертеже располагают дальше от изображения, чем остальные.

На рис. 53, а – габаритные размеры 52 мм, 30 мм, 15 мм.

На рис. 53, б – габаритными являются размеры 75 мм и 40 мм.

На рис. 53, в – к габаритным относятся размеры 80 мм, 50 мм.

На чертежах иногда наносят справочные . Размеры, нанесенные на чертеже, но не подвергающиеся контролю, называют справочными. На чертеже они отмечаются знаком * (рис. 54). На месте расположения технических требований (над основной надписью) делают запись: * – размер для справок.

Вопросы и задания
1. В каких единицах выражают линейные размеры на машиностроительных чертежах?
2. На сколько миллиметров должны выступать выносные линии за концы стрелок размерных линий?
3. Чему равно минимальное расстояние между параллельными размерными линиями?
4. Какими знаками обозначаются толщина и длина изделия?
5. Какие размеры называются габаритными?
6. Каким знаком обозначаются размеры для справок?
7. На листе формата А4 выполните чертеж прокладки масляного фильтра (рис. 55). Начинайте работу с определения места расположения изображения на поле чертежа. Затем нанесите штрихпунктирные осевые и центровые. От них ведите все построения. Работу выполняйте тонкими линиями с последующей обводкой. Нанесите размеры.

Н.А.Гордеенко, В.В.Степакова – Черчение.,9 класс
Отослано читателями из интернет-сайтов

Содержание урока конспект урока опорный каркас презентация урока акселеративные методы интерактивные технологии Практика задачи и упражнения самопроверка практикумы, тренинги, кейсы, квесты домашние задания дискуссионные вопросы риторические вопросы от учеников Иллюстрации аудио-, видеоклипы и мультимедиа фотографии, картинки графики, таблицы, схемы юмор, анекдоты, приколы, комиксы притчи, поговорки, кроссворды, цитаты Дополнения рефераты статьи фишки для любознательных шпаргалки учебники основные и дополнительные словарь терминов прочие

Совершенствование учебников и уроков

исправление ошибок в учебнике обновление фрагмента в учебнике элементы новаторства на уроке замена устаревших знаний новыми Только для учителей идеальные уроки календарный план на год методические рекомендации программы обсуждения Интегрированные уроки

Величину изображённой детали можно определять только по размерным числам. Их наносят над размерны­ми линиями возможно ближе к их середине (рис. 4).

Размерные линии ограничивают стрелками, которые остриём должны касаться выносных линий (размеры 110, 30, 15, 20 и другие на рис. 4), линий контура (размер 40) или осевых линий.

Размерную линию следует проводить параллельно отрезку, размер которого указывают по возможности вне контура изображения. Расстояние между параллельными размерными линиями и от размерной линии до парал­лельной ей линии контура берут от 7 до 10 мм.

Нельзя допускать, чтобы размерные линии пересе­кались с выносными или являлись продолжением линий контура, осевых, центровых и выносных. Запрещается использовать линии контура, осевые, центровые и выносные в качестве размерных.

Чтобы размерные линии не пересекались с выносными, меньший размер наносят ближе к изображению, а больший – дальше (размеры 15, 30 и размер 110 на рис. 4).

Форма стрелки показана на рис. 5. Размер стрелок следует выдерживать приблизительно одинаковым на всём чертеже.

Каждый размер на чертеже указывают только один раз .

Размерные числа линейных размеров наносят в со­ответствии с положением размерных линий , как показано на рис. 6. Если размерная линия вертикальная, то размерное число ставят справа (рис. 6а). На наклонных размерных линиях цифры пишут так, чтобы они оказались в удобном для чтения положении , если дать размерной линии “упасть” в горизонтальное положение, как это указано стрелками на рис.6 а, б, в.

Линейные размеры на машиностроительных чертежах указывают в миллиметрах; если размеры нанесены у изображений, то единицы измерений (мм) не проставляют (см. рис.4).

Угловые размеры наносят, как показано на рис. 7. Их указывают в градусах (°), минутах (“) и секундах (“), проставляя единицы измерения, например, размер 30° на рис. 7. Размерную линию при этом проводят в виде дуги окружности с центром в вершине угла.

Для обозначения диаметра перед размерным числом во всех случаях наносят знак – кружок, перечеркнутый прямой линией под углом 75°. Применение и построение этого знака показано на рис. 8.


Для обозначения радиуса перед размерным числом всегда наносят знак R – латинская прописная буква (см. рис. 4). Стрелку наносят с одной стороны (см. рис. 9)

Если деталь имеет несколько одинаковых отверстий или других элементов (кроме скруглений), то наносится размер одного из них, а количество отверстий или других элементов указывают перед размерным числом , например 3 отв. 16 (рис. 10а).

Стандарт (ГОСТ 2.307-68) устанавливает правила нанесения размеров на чертежах.

Линейные размеры на чертежах проставляются в миллиметрах без обозначения единиц измерения (мм). При других единицах измерения (сантиметрах, метрах) размерные числа записываются с обозначением единиц измерения (см, mi). Угловые размеры указывают в градусах, минутах, секундах с обозначением единиц измерения. Общее количество размеров на чертежах должно быть минимальным, но достаточным для изготовления и контроля изделия.

Существуют строго определенные правила нанесения размеров. При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии – перпендикулярно размерным (рис. 34, б). Выносные линии выходят за размерные на 1-3 мм. Расстояние от размерной линии до контура изображения должно быть не менее 10 мм, а расстояние между двумя близлежащими размерными линиями – не менее 7 мм.

На концах размерных линий наносят стрелки. Форма и размеры стрелки показаны на рис. 34, а. Величина стрелок должна быть одинаковой на всем чертеже. Стрелки при недостатке места могут заменяться засечками или точками (рис. 35, б, в). Допускается проставлять размеры так, как показано на рис. 34, г.

Размерные числа наносят над размерной линией ближе к середине (рис. 36).

При нанесении нескольких параллельных или концентрических размерных линий размерные числа над ними располагают в шахматном порядке (рис. 37).

Рис. 36 Рис. 37

На чертежах необходимо избегать пересечения размерных и выносных линий. Если для нанесения размерного числа недостаточно места над размерной линией, то размеры проставляются так, как показано на рис. 38.

В местах нанесения размерного числа осевые, центровые линии и линии штриховки прерывают (рис. 39, а, б).

При нанесении размеров дуг перед размерным числом помещают знак радиуса – R. Высота знака радиуса и размерного числа должна быть одинаковой (рис. 46, а). При проведении нескольких радиусов из одного центра размерные линии любых двух радиусов не располагают на одной прямой (рис. 40, б). При большой величине радиуса центр разрешается приближать к дуге. В таких случаях размерную линию показывают с изломом (рис. 40, в).

При нанесении размеров окружностей перед размерным числом ставят знак диаметра – Ø (рис. 41). При недостатке места на чертеже размеры диаметра проставляют так, как показано на рис. 41, б.

Размеры нескольких одинаковых элементов изделия наносят один раз с указанием их количества на полке-выноске, рис. 42.

Размеры квадрата или квадратного отверстия наносятся, как показано на рис. 43.

Толщина плоской детали обозначается буквой S с последующим указанием размерного числа (рис. 44).

Длина изделия обозначается малой буквой латинского алфавита – l (рис. 45).


Нанесение размеров фаски – скошенной кромки стержня, бруска, отверстия – осуществляется либо простановкой двух линейных размеров (рис. 46, б), либо линейным и угловым размерами (рис. 46, в, г).

Если на чертеже встречается несколько одинаковых фасок, то размер наносят один раз так, как показано на рис. 46, в. Эта надпись означает, что снято две фаски размером 2 мм под углом 45°.

На чертежах необходимо проставлять габаритные размеры.

Габаритными размерами называют размеры, определяющие предельные величины внешних очертаний изделий. К габаритным размерам относятся размеры длины, ширины, высоты изделия.

Габаритные размеры всегда больше других, поэтому их на чертеже располагают дальше от изображения, чем остальные.

На чертежах иногда наносят справочные размеры. Размеры, нанесенные на чертеже, но не подвергающиеся контролю, называют справочными. На чертеже они отмечаются знаком * (рис. 47). На месте расположения технических требований (над основной надписью) делают запись: * – размер для справок.


Масштабы

Для изображения на чертежах очень крупных или слишком мелких изделий (самолеты, часы) используют масштабы.

Масштаб – это отношение размеров изображения действительным размерам предмета.

Если изображения на чертежах имеют такие же размеры, как и действительные размеры детали, считается, что чертежи выполнены в натуральную величину, или в масштабе 1:1 (один к одному). Если изображения на чертеже имеют размеры больше действительных размеров детали, то для их построения использован масштаб увеличения. Если изображения на чертеже имеют размеры меньше действительных размеров детали, то для их построения использован масштаб уменьшения.

Стандарт (ГОСТ 2.302-68) устанавливает:

Масштаб натуральной величины – 1:1.

Масштабы уменьшения – 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000.

Масштабы увеличения – 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1.

При любом масштабе на чертеже всегда наносят только действительные размеры. Масштаб записывают в специальной графе основной надписи по типу 1:1; 1:2; 2:1 и т. д. Масштаб может быть проставлен на поле чертежа только для тех изображений, которые выполнены в масштабе, отличном от масштаба, заявленного в основной надписи. В этом случае над изображением делают запись М 1:2; М 2:1 и т. д.

Сопоставьте изображения, выполненные в различных масштабах (рис. 48).


Чтобы построить чертеж детали в масштабе 2:1, необходимо линейные размеры изображения увеличить в два раза. Если необходимо выполнить изображение в масштабе 1:2, то линейные размеры уменьшаются в два раза. Размеры углов не изменяются при выборе масштаба изображения.

Вопросы и задания

1. Чем определяется размер чертежного шрифта?

2. Чему равен угол наклона букв, цифр, знаков чертежного шрифта?

3. Чему равна относительная высота и ширина строчных букв русского алфавита размера № 5.

4. Чему равна величина расстояния между словами для размеров 3,5 и 5.

5. Какие типы линий используются при выполнении графических изображений?

6. Какая линия применяется для изображения видимого контура?

7. Какая линия применяется для нанесения выносных и размерных линий?

8. Какая линия применяется для изображения осей симметрии и центровых линий?

9. В каких случаях используется сплошная тонкая линия?

10. На чертеже и наглядном изображении линии обозначены цифрами (рис. 49). Определите тип линий и их назначение.

11. Объясните, для чего на чертеже выполняют основную надпись. Какие сведения указывают в основной надписи? Где помещают основную надпись на чертеже?

12. На каком из форматов основную надпись чертежа нельзя располагать вдоль длинной стороны? Чему равны размеры этого формата?

13. В каких единицах выражают линейные размеры на машиностроительных чертежах?

14. На сколько миллиметров должны выступать выносные линии за концы стрелок размерных линий?

15. Чему равно минимальное расстояние между параллельными размерными линиями?

16. Какими знаками обозначаются толщина и длина изделия?

17. Какие размеры называются габаритными?

18. Каким знаком обозначаются размеры для справок?

19. Что такое масштаб?

20. Какие масштабы установлены стандартом?

21. Для чего необходимы масштабы?

22. Где указывается масштаб изображения на чертеже?

23. Где и как указывается масштаб изображения, если он отличается от указанного в основной надписи?

Правила нанесения размеров на чертеж презентация, доклад

  • Главная
  • Разное
  • Дизайн
  • Бизнес и предпринимательство
  • Аналитика
  • Образование
  • Развлечения
  • Красота и здоровье
  • Финансы
  • Государство
  • Путешествия
  • Спорт
  • Недвижимость
  • Армия
  • Графика
  • Культурология
  • Еда и кулинария
  • Лингвистика
  • Английский язык
  • Астрономия
  • Алгебра
  • Биология
  • География
  • Геометрия
  • Детские презентации
  • Информатика
  • История
  • Литература
  • Маркетинг
  • Математика
  • Медицина
  • Менеджмент
  • Музыка
  • МХК
  • Немецкий язык
  • ОБЖ
  • Обществознание
  • Окружающий мир
  • Педагогика
  • Русский язык
  • Страхование
  • Технология
  • Физика
  • Философия
  • Химия
  • Шаблоны, картинки для презентаций
  • Экология
  • Экономика
  • Юриспруденция

Презентация на тему Презентация на тему Правила нанесения размеров на чертеж, предмет презентации: Графика.  Этот материал содержит 14 слайдов. Красочные слайды и илюстрации помогут Вам заинтересовать свою аудиторию. Для просмотра воспользуйтесь проигрывателем, если материал оказался полезным для Вас – поделитесь им с друзьями с помощью социальных кнопок и добавьте наш сайт презентаций ThePresentation.ru в закладки!

Слайд 1
Текст слайда:

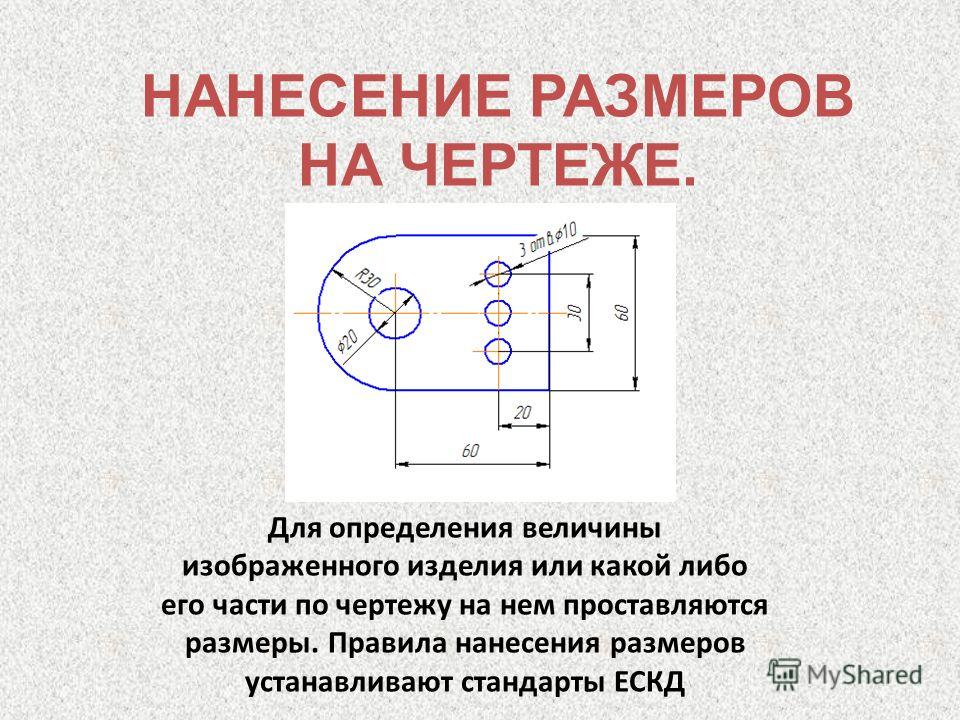

ОСНОВНЫЕ ПРАВИЛА НАНЕСЕНИЯ РАЗМЕРОВ


Слайд 2
Текст слайда:

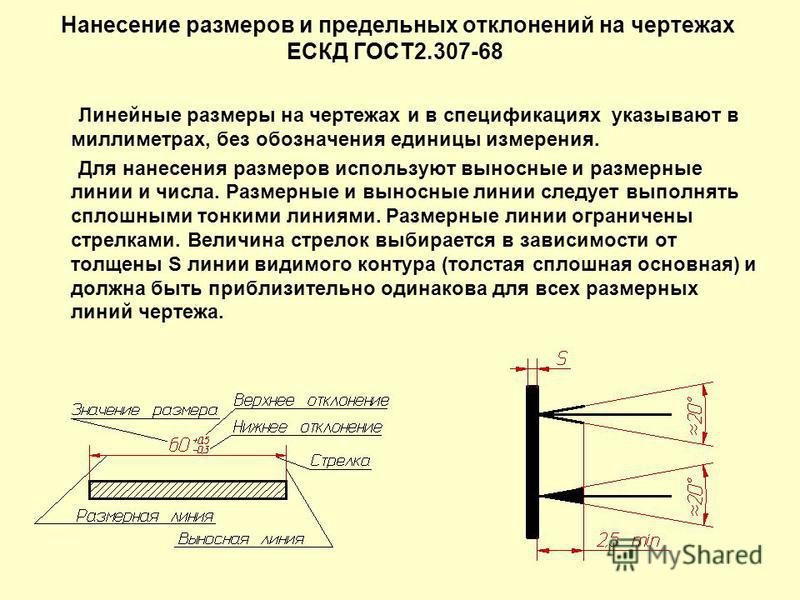

Для определения величины изображённого изделия или какой-либо его части наносят размеры. Размеры делятся на линейные и угловые. Линейные размеры характеризуют длину, ширину, толщину, высоту, диаметр или радиус измеряемой части изделия. Линейные размеры указывают в мм, но обозначения единицы измерения не наносят.

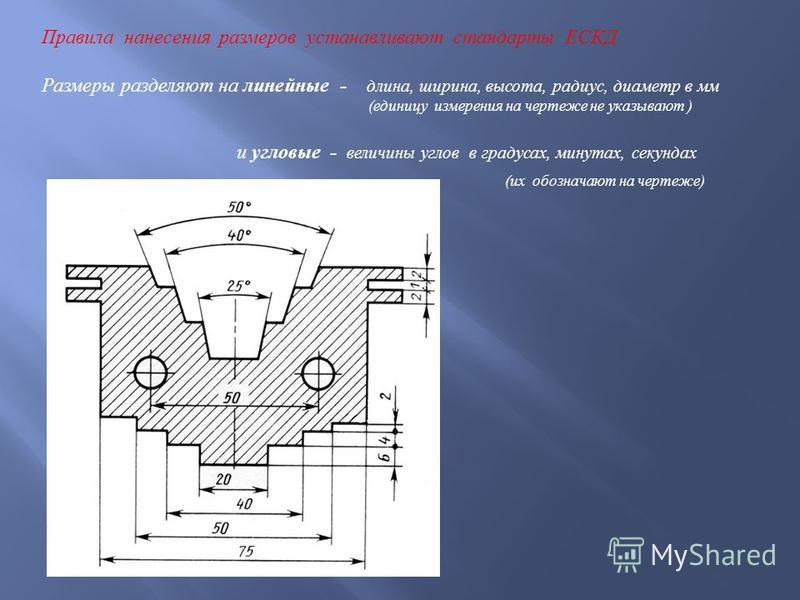

Угловые размеры указывают в градусах, минутах и секундах с обозначением единицы измерения.
Размеры делятся на три основных размера:
1.Размеры элементов – это размеры величины вырезов, выступов, отверстий, пазов и т. д.
2.Координирующие размеры – это размеры, показывающие расположение элементов относительно контура детали и друг друга.
3.Габаритные размеры – это наибольшие размеры детали по длине, высоте, толщине.


Слайд 3
Текст слайда:

ПРАВИЛА НАНЕСЕНИЯ РАЗМЕРОВ.

Размеры на чертежах указывают размерными числами и размерными линиями. Размерная линия ограничивается с двух сторон стрелками. Выносные линии выходят за концы на 1…5мм.
Если на чертеже несколько размерных линий, параллельных друг другу, то ближе к изображению наносят меньший размер.
Для обозначения диаметра перед размерным числом наносят специальный знак Ø.
Для обозначения радиуса перед размерным числом пишут R.
При указании размера угла , размерную линию проводят в виде дуги окружности, с центром в вершине угла.
Перед размерным числом, указывающим сторону квадратного элемента, наносят □.
Если встречаются несколько одинаковых элементов, то рекомендуют наносить размер лишь одного из них, с указанием количества.
При изображении плоских деталей в одной проекции, толщина детали указывается S.
Подобным образом указывают и длину детали L.


Слайд 4
Текст слайда:

1. Размеры на чертежах указывают размерными числами и размерными линиями. Размерная линия ограничивается с двух сторон стрелками. Выносные линии выходят за концы на 1…5мм. Над размерной линией, ближе к середине, наносят размерное число


Слайд 5
Текст слайда:

Если на чертеже несколько размерных линий, параллельных друг другу, то ближе к изображению наносят меньший размер.


Слайд 6
Текст слайда:

Для обозначения диаметра перед размерным числом наносят специальный знак Ø.

50

100


Слайд 7
Текст слайда:

Для обозначения радиуса перед размерным числом пишут R.

50

100

Ø 16


Слайд 8
Текст слайда:

При указании размера угла , размерную линию проводят в виде дуги окружности, с центром в вершине угла.

50

100

Ø 16

R 20


Слайд 9
Текст слайда:

Перед размерным числом, указывающим сторону квадратного элемента, наносят □.

50

100

Ø 16

R 20

90°


Слайд 10
Текст слайда:

Если встречаются несколько одинаковых элементов, то рекомендуют наносить размер лишь одного из них, с указанием количества.

50

100

R 20

90°

□ 10


Слайд 11
Текст слайда:

При изображении плоских деталей в одной проекции, толщина детали указывается S.

50

100

2 отв. Ø 16

R 20

90°

□ 10


Слайд 12
Текст слайда:

Подобным образом указывают и длину детали L.

50

100

2 отв. Ø 16

R 20

90°

□ 10


Слайд 13
Текст слайда:

КРОССВОРД «РАЗМЕРЫ»


Слайд 14

Скачать презентацию

Обратная связь

Если не удалось найти и скачать презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое ThePresentation.ru?

Это сайт презентаций, докладов, проектов, шаблонов в формате PowerPoint. Мы помогаем школьникам, студентам, учителям, преподавателям хранить и обмениваться учебными материалами с другими пользователями.


Для правообладателей

Таблицы размеров, спецификации и правила оценки – для чего они нужны и чем они отличаются

В моде гораздо больше цифр, чем позволяет гламурный творческий стереотип. Для дизайнера, который не погружен в цифры весь день, они могут сбивать с толку. Таблицы размеров, таблицы спецификаций и правила оценки — все это термины, которые часто используются во время разработки и подготовки к производству. Хотя они звучат (а иногда и выглядят немного) одинаково, все их значения различны, и каждый из них имеет различное использование и цель.

Таблицы размеров

Таблицы размеров — это цифры, предназначенные для клиентов. Эта диаграмма — это то, что находится на веб-сайте вашего бренда, чтобы ваши клиенты знали, какой размер заказывать.

Что означают цифры:

Цифры в таблице размеров являются мерками тела, а не мерками одежды. В таблице размеров не указаны измерения для какого-либо конкретного дизайна или предмета одежды, а скорее показано, какие общие параметры тела соответствуют каждому размеру.

Как пользоваться таблицей размеров :

Таблица размеров предназначена для того, чтобы ваши клиенты могли знать, какой размер лучше всего им подходит. Клиент должен будет измерить себя и посмотреть, какой размер больше всего соответствует его собственным размерам тела. В дополнение к таблице размеров вы можете делать примечания на отдельных страницах продукта о подгонке и размерах конкретной модели, например, насколько она подходит, какова длина одежды или внутренний шов, или рекомендуете ли вы увеличить размер, если более просторная посадка предпочтительно.

Таблица спецификаций

Таблицы спецификаций предназначены для целей разработки, производства и контроля качества. Они используются внутри компании и на вашем заводе. Таблица спецификаций, также известная как спецификация, градуированная спецификация или POM (точки измерения) одежды, включена как часть технического пакета для каждой одежды.

Что означают цифры:

Измерения в таблице указаны для одежды. Таблица спецификаций описывает, где снимаются измерения, а затем перечисляет, какими должны быть измерения для каждого размера в диапазоне размеров для стиля.

Имеется также столбец для допусков. Раскрой, шитье и сама ткань имеют погрешность, а числа в столбце допусков показывают допустимое отклонение измерения для каждой точки измерения. Например, если допуск составляет ½ дюйма, а в спецификации указано, что обхват груди должен быть 19 ¼ дюйма для размера M, то любая одежда размером от 18 ¾ до 19 ¾ дюйма может быть принята в качестве одежды размера M для этой точки измерения.

Измерения в таблице характеристик также могут быть тесно связаны с фактическими измерениями шаблона, хотя и не всегда.

Как пользоваться таблицей спецификаций:

Таблицы спецификаций используются для многих целей. Во время разработки можно использовать таблицу спецификаций, чтобы запросить определенные образцы измерений у вашего модельера или фабрики. Например, вы можете запросить определенную длину рукава, длину юбки или размер пояса, используя таблицу спецификаций.

Таблица спецификаций чаще всего используется для контроля качества во время разработки, отбора проб и производства. Готовый образец можно сравнить с таблицей спецификаций, чтобы убедиться, что он соответствует допустимым допускам. Если это не так, вам нужно выяснить, почему это так, прежде чем вы решите внести какие-либо изменения во время примерки.

В процессе производства таблица спецификаций используется вами и вашей фабрикой для проверки качества готовой одежды. Технический пакет, включая таблицу спецификаций, представляет собой своего рода неофициальный договор между вами и фабрикой, который гарантирует, что вы оба понимаете, что ожидается, и что считается приемлемым качеством.

Правило оценки

Правило оценки — это технический набор чисел, который ваш модельер или специалист по выкройке использует для создания других размеров на основе вашего базового размера или размера образца. Вам, как дизайнеру, вероятно, никогда не понадобится использовать правило оценок, если только вы не выполняете собственную оценку шаблонов. Если у вас нет правила оценки для вашего бренда, ваш модельер или оценщик сможет помочь разработать его для вас на основе вашей таблицы размеров или таблицы спецификаций.

Что означают числа:

Числа в правиле оценки можно описать как количество движения. Каждое число указывает, насколько (и в каком направлении) данная точка перемещается между двумя соседними размерами. Правило оценки представляет собой набор этих движений для каждой точки и размера по осям X и Y. Обратите внимание, что базовый размер размера M равен «0» по всей диаграмме — это потому, что размер M в данном случае является базовым размером выборки, и, следовательно, это эталонный размер, от которого отходят другие размеры.

Эти числа иногда отображаются как кумулятивные от базового размера, но часто отображаются как изменения от предыдущего соседнего размера, как в приведенном выше примере.

Правила оценок отличаются от таблиц спецификаций. Эти числа указаны между размерами, а не сами готовые размеры. Диаграммы спецификаций могут показать, насколько точка измерения изменяется или увеличивается между размерами, глядя на разницу между размерами, но только правило оценки покажет полную картину того, где в предмете одежды происходит это увеличение.

Как использовать правило оценки:

Правило оценки используется для классификации ваших выкроек от базового размера до всех других размеров, которые вы будете предлагать в этом стиле. Если у вас есть цифровые шаблоны, в файле «.rul» система САПР хранит правила оценок для вашего шаблона. Программное обеспечение для создания моделей САПР также включает возможность импорта или экспорта правил оценки. Правило оценки также можно создать в обычной электронной таблице, как в приведенном выше примере, и использовать в качестве эталона оценки, чтобы убедиться, что каждый стиль в вашем бренде имеет одинаковый размер.

Стратегия размера ставки: 8 правил выбора идеального размера

Выбор наилучшего размера ставки — непростая задача в безлимитном холдеме.

Не существует «идеального» размера ставки, который можно было бы использовать во всех спотах. Оптимальный размер ставки будет зависеть от ряда факторов, в том числе:

  • Действия на префлопе
  • Текстура борда
  • Глубина стека
  • У кого преимущество в диапазоне
  • …и многие другие!

В этой статье вы узнаете восемь общих правил, которые помогут вам выбрать размер выигрыша — будь то ставка в размере 33% от размера банка или огромный овербет — в любой ситуации.

Правила с № 2 по № 6 сочетаются с примерами рук, которые были сыграны участниками учебного курса Upswing Lab и проанализированы Дугом Полком.

Давайте углубимся.

8 правил размера ставок

Нажмите, чтобы перейти к подробному объяснению правила:

  1. Увеличьте размер рейза на префлопе, когда на блайндах слабый игрок.
  2. Делайте 3-бет большего размера на префлопе, когда вы будете без позиции на постфлопе.
  3. Делайте небольшие ставки (25-35% банка) на сухие, статичные текстуры доски.
  4. Делайте большие ставки (55-80% банка) на влажных, динамичных текстурах доски.
  5. Отношение стека к банку должно влиять на размер вашей ставки.
  6. Овербет, когда у вас натсовое преимущество.
  7. Делая двойной баррелинг на терне, всегда делайте довольно большую ставку (66% банка или больше).
  8. Склоняйтесь к небольшим конт-бетам (25-40% пота) в 3-бет потах.

Теперь давайте подробнее рассмотрим каждое правило.

Примечание: Узнайте шаг за шагом, как стать лучшим игроком за столом, когда вы присоединяйтесь к учебному курсу Upswing Lab . Элитные профессионалы добавляли новый контент каждую неделю в течение последних четырех лет, и вы получаете всего этого , когда присоединяетесь. Узнайте больше прямо сейчас!




Правило №1: Увеличивайте размер рейза на префлопе, когда на блайндах слабый игрок.

Основная цель этой корректировки — извлечь больше выгоды из слабого игрока. Слабые и неопытные игроки склонны коллировать рейзы с одним и тем же диапазоном рук, независимо от их размера (известный как «статический» диапазон колла).

Если слабый игрок будет коллировать с тем же диапазоном рук против рейза в 3,5 бб, что и против рейза в 2,5 бб, вам следует выбрать первое, потому что это позволит вам выиграть больше денег (в среднем).

bb = большие блайнды


Правило № 2: 3-бетьте крупнее на префлопе, когда вы будете без позиции на постфлопе.

Вы должны 3-бетить примерно в три раза больше размера рейза оппонента, когда вы в позиции, и примерно в четыре раза больше размера рейза оппонента, когда вы без позиции

Когда вы без позиции, оппоненту гораздо легче реализовать свое эквити, а это значит, что вам следует увеличивать размер своих 3-бетов. В отличие от этого, вы, как правило, предпочитаете использовать 3-беты меньшего размера в позиции, потому что хотите поставить своего оппонента в затруднительное положение (сталкиваясь с 3-бетом хорошего размера без позиции) с его руками средней силы.


Правило №3: Делайте небольшие ставки (25-35% банка) на сухой, статичной текстуре доски

Ставки на флопе и терне не только служат для получения вэлью, но и лишают оппонентов эквити, когда они сбрасывают карты. Другими словами, вы лишаете их шансов выиграть банк, заставляя их сбросить карты на ставку.

Когда отрицание эквити не имеет значения, вы более заинтересованы в использовании небольших размеров ставок . Это часто имеет место на сухих досках, потому что большинство рук вашего оппонента практически не имеют эквити против вашего диапазона вэлью-бетов.

Еще одно преимущество использования небольших ставок на сухих досках заключается в том, что диапазоны колла обычно неэластичны. Другими словами: вероятность того, что ваш оппонент сбросит карты на ставку, будет одинакова независимо от размера ставки. Зачем рисковать большими ставками с блефом, когда можно получить тот же результат с меньшей ставкой?

Кроме того, небольшие размеры ставок хорошо работают в качестве эксплуататорской корректировки против игроков, которые слишком часто фолдят. Это особенно верно в живых играх и слабых онлайн-средах, где многие оппоненты часто играют на постфлопе в стиле «подойди или сбрось».

Вот раздача, сыгранная участником Upswing Lab, которая демонстрирует эту концепцию:

Онлайн-наличные в 6 рук. Эффективные стеки 100 бб.

Хиро получает 6♦ 5♦ на CO.
UTG фолдит. МП складывается. Хиро делает рейз до 2,5 бб. баттона складывается. СБ складывается. ББ звонки.

Флоп (5,5 бб): A♦ 8♠ 3♣
ББ чекает. Хиро ставит 1,8 бб. ББ сбрасывается.

Анализ Дуга

На такой сухой доске, как A♦ 8♠ 3♣, небольшой размер ставки (33% в данном примере) имеет наибольший смысл. Это связано с тем, что наш диапазон вэлью-рук (88, 33, A8s, A3s, AK, AQ и т. д.) вряд ли будет перетянут на терне, поэтому у нас нет стимула вытеснять эквити оппонента более крупной ставкой. .

В приведенном ниже расчете эквити мы видим, насколько мало эквити имеет диапазон ББ по сравнению с нашим диапазоном вэльюбетов: диапазон BB против нашего диапазона вэлью-бетов (не включая наши блефы):

Подавляющее большинство диапазона BB представляет очень небольшую угрозу для наших вэлью-бетов

Кроме того, диапазон колла BB, вероятно, будет неэластичным в это место. Такие руки, как QJo и 65s, обычно будут сбрасываться независимо от размера ставки, потому что такие руки ужасно играбельны на поздних улицах. Не говоря уже о том, что они почти мертвы против наших вэлью-рук.


Правило № 4: Делайте довольно большие ставки (55-80% банка) на мокрых, динамичных текстурах борда

Когда ваш диапазон вэлью-бетов может быть перетянут, вам следует использовать больший размер ставки. Эта стратегия имеет три заметных преимущества:

  1. Большие размеры ставок позволяют вам увеличить банк, когда у вас сильная рука.
  2. Более крупные ставки приносят больше вэлью до того, как на терне или ривере появится шанс превратить вашу сильную руку в блеф-кэтчер .
    Например, почти половина колоды — плохая карта для 9♣ 9♦ на T♥ 9♥ 5♠ 4♠.
  3. Большие размеры ставок увеличивают фолд-эквити, делая ваши блефы более эффективными. . Эффективные стеки 100 бб.

    Герой получает A♣ A♥ на BTN.
    UTG делает рейз до 3 бб. Звонит депутат. CO складывается. Хиро делает рейз до 11 бб. СБ складки. ББ сбрасывается. звонки с UTG. Звонит депутат.

    Флоп (34.5 бб): 2♠ 5♥ 3♠
    УТГ чекает. Депутат проверяет. Хиро ставит 12 бб. УТГ коллирует. Звонит депутат.

    Терн (70,5 бб): 8♣
    УТГ чекает. Депутат проверяет. Хиро ставит 22,32 бб. UTG складывается. MP звонки.

    Ривер (115.14бб): 6♥
    MP чеков. Герой…?

    Анализ Дуга

    Этот размер ставки на флопе ~33% слишком мал, учитывая текстуру борда и соотношение стека к банку. Борд низкий, но он не статичен – у наших оппонентов могут быть самые разные флеш-дро и бэкдор-дро.

    Глубина нашего стека – еще одна причина для крупной ставки на этом флопе. Если мы поставим 22 бб (65% ставки от размера банка) и получим колл от одного игрока, мы возьмем карту терна с 78,5 бб в банке и 67 бб после. Такое соотношение стека к банку позволяет нам комфортно пушить на терне (подробнее об этом в правиле №5).

    Когда мы используем размер ставки на флопе, который позволяет нам пойти ва-банк на терне, наши блефы будут генерировать больше фолд-эквити, и у наших оппонентов не будет хорошей цены для дро.

    Стоит отметить, что чек на этом флопе также будет разумной игрой с тузами.


    Правило №5: Отношение стека к банку должно влиять на размер вашей ставки

    Соотношение стека к банку (SPR) является важным фактором, который следует учитывать при выборе размера ставки.

    Вы должны думать наперед, учитывая размер банка на более поздних улицах и то, как вы собираетесь действовать со своими велью-руками и блефовать.

    Многие игроки делают слишком большие ставки на флопе и терне, и в результате на ривере остаются крошечные ставки. Блеф крайне неэффективен в таких ситуациях, потому что крошечные пуши на ривере практически не дают фолд-эквити, что нежелательно.

    Этот пример раздачи был сыгран и отправлен участником Upswing Lab Богданом Э.:

    150/300 Live Tournament 9-Handed. 21 000 эффективных стеков.

    Герой получает Q♥ Q♦ на BTN.
    Звонки с UTG. УТГ+1 коллирует. ЖЖ звонит. HJ фолды. СО складывается. Герой делает рейз до 1200. сбн створки. ББ звонки. УТГ+1 коллирует. ЖЖ звонит.

    Флоп (5,250): 3♠ 6♣ 9♥
    ББ чек. UTG+1 проверяет. ЖЖ проверяет. Герой ставит 3000. ББ складывается. вызовов UTG+1. ЖЖ складывается.

    Терн (11 250): J♦
    УТГ+1 чек. Герой ставит 7000. UTG+1 делает рейз до 15 000. Хиро делает рейз до 16 800 и идет ва-банк. UTG+1 коллирует и показывает 6d6h.

    Ривер (44,850): 5♣

    Анализ Дага

    Первая ошибка в сайзинге в этой раздаче — рейз на префлопе — где-то между 1,800 и 2,000 фишек было бы лучше. С тремя лимперами, которые уже в банке, нам нужно сделать рейз до размера, который не дает нашим оппонентам такой хорошей цены для колла.

    Повышение до большего размера особенно важно с нашей рукой, QQ, так как высокие карманные пары лучше работают с низким SPR и когда меньше игроков видят флоп.

    Если предположить, что мы соберем 1800 фишек и получим то же количество коллеров, банк на флопе составит 7650 с 19200 фишками. Учитывая наш SPR, использование размера около 5 000 (~ 65% банка) на флопе дает нам хорошую возможность для пуша на терне — 14 200 против 17 650 при условии, что один коллер (~ 80% банка).

    Этот подход позволяет нам извлекать максимальное велью с нашими сильными руками, обеспечивая при этом хорошее фолд-эквити с нашими блефами (такими как QT).

    Большие размеры, которые Богдан фактически использовал на флопе и терне, часто приводили к неловкому положению на ривере. Если бы наш оппонент не сделал чек-рейз на терне, мы бы дошли до ривера со ставкой меньше половины пота (~10 000 против ~25 000), что не идеально для нашего блефа с тремя баррелями.


    Правило № 6: Овербет, когда у вас есть натсовое преимущество

    Овербет хорошо работает на досках, где ваш диапазон превосходит диапазон оппонента, особенно когда только у вас могут быть самые сильные руки.

    Диапазон овербета также должен быть поляризованным, состоящим только из сильных рук и блефов. Использование такого большого размера позволяет вам получить максимум с вашими велью-руками и получить максимальное фолд-эквити с нашими блефами.

    Наиболее эффективными блефами с овербетом обычно являются руки, которые блокируют наиболее сильные руки нашего оппонента, которые, скорее всего, будут коллировать. Лучшим примером этого является использование блокиратора натсового флеша на борде три к флешу (например, A♦ K♠ на Q♦ 8♦ 2♣ 6♦ 3♠).

    Эта рука была сыграна Дагом и самостоятельно проанализирована в его модуле овербетов в Upswing Lab:

    $100/$200 Heads-Up. $59 416 эффективных стеков.

    Дугу раздают 4♦ 2♦ на большом блайнде.
    BTN поднимается до $700. Дуг звонит.

    Флоп ($1400): 5♠ Т♥ Д♦
    Даг чекает. BTN ставит 980 долларов. Дуг звонит.

    Терн ($3360): 3♣
    Дуг чекает. БТН проверяет.

    Ривер (3360 долларов): 7♦
    Чеки Дуга. BTN ставит 1500 долларов. Дуг делает рейз до $10 800. BTN коллирует и сбрасывает A♠ 2♥.

    Анализ Дуга

    Мы можем сделать некоторые предположения о диапазоне баттона после того, как он чекнет на терне:

    1. У баттона нет перевернутых натсов (42), потому что эта рука почти наверняка вэльюбетит на терне.
    2. У баттона нет натса на ривере (64), потому что 6-хай дро почти наверняка будет полублефом на терне.
    3. Сеты и две пары из диапазона баттона на префлопе (AA, QQ, 55, AQ, A5) вряд ли разыгрывались таким образом.

    Поскольку маловероятно, что у нашего оппонента будет натсовая рука на этом ривере, мы можем построить стратегию овербета. Вот как мы разделим наш вэлью-диапазон на ривере:

    Огромный чек-рейз с нашими сильнейшими руками (64, 42, 55, 33)

    блефы оппонента, и получить максимальное велью, когда наш оппонент делает ставки-коллы с вэлью-рукой (как здесь A2o).

    Нам также нужно добавить несколько блефовых чек-рейзов, чтобы сбалансировать наши вэлью-беты. 54 — идеальный кандидат, потому что он блокирует сетовые комбинации (55), комбинации из двух пар (A5, Q5, 53) и прямые комбинации (42 и 64).

    Размер нашего чек-рейза в этой ситуации всегда должен быть большим (как минимум в 2 раза больше банка), потому что мы представляем поляризованный диапазон.

    Лид-овербет с остальными нашими вэлью-руками (35, A5, A3, A7, некоторые Ax) река.


    Правило №7: Делайте ставку не менее 66% банка на терне, делая вторую продолженную ставку

    Самая важная концепция, о которой следует помнить при игре на терне, это поляризация . Вы хотите, чтобы ваш диапазон ставок состоял из рук, с которыми вы сможете очень часто вэльюбетить на ривере, и рук, у которых есть хорошие шансы улучшиться до лучшей руки на ривере.

    Средние руки, которые обычно входят в малые диапазоны ставок, следует проверять по следующим причинам:

    • Если на тёрне чек, средние руки будут достаточно сильны, чтобы сделать вэлью-бет на ривере.
    • Вы можете использовать средние руки, чтобы поймать блеф оппонента на ривере.
    • Средние руки защищают руки со слабым шоудаун-велью (такие как A/K-хай), с которыми вы также можете сделать чек.
    • Включение средних рук в ваш диапазон чека на терне позволит вам уверенно блефовать на ривере с очень слабыми руками.

    Таким образом, все ваши руки работают симбиотически, чтобы максимизировать математическое ожидание (EV) всей вашей стратегии.

    Поскольку вы используете поляризованную стратегию, размер вашей ставки должен быть больше, чтобы извлечь максимальную выгоду из сильных рук и увеличить частоту блефа. Использование менее 66% в подавляющем большинстве случаев просто снизит общее EV.


    Правило №8: В 3-бет потах обычно следует контбетить от 25 до 40% пота

    Это связано с правилом №5.

    Поскольку соотношение стека к банку в 3-бет потах очень низкое, вы можете поставить весь свой стек на ривере со ставками размером меньше банка, даже если вы начинаете с очень маленького размера контбета. Кроме того, этот размер ставки также является предпочтительным для решателей как в позиции, так и вне позиции.

    Учитывая задействованные диапазоны, небольшая ставка обычно оказывает достаточное давление на среднюю часть руки вашего оппонента (заставляет его испытывать трудности с ними).

    Дополнительная литература: Когда следует ставить на флопе после 3-бета?


    Примите эти правила к сердцу и используйте их в следующий раз, когда будете играть!

    Если у вас есть пожелания по темам будущих статей, оставьте их в комментариях ниже.

    Готовы проверить свои знания о размерах ставок? Примите участие в викторине по размеру ставки прямо сейчас!

    До следующего раза, удачи, гриндеры!

    Примечание: Готовы присоединиться к более чем 5000 игроков, повышающих свои навыки в безлимитном холдеме? Сокрушите своих соперников с помощью экспертных стратегий , которые вы изучите в рамках учебного курса Upswing Lab. Узнайте больше прямо сейчас!

    Рекомендации по выбору размеров | Couchbase Документы

    Оцените общие цели производительности и емкости, которые у вас есть для Couchbase, и используйте эту информацию для определения необходимых ресурсов, которые вам потребуются для вашего развертывания.

    Когда вы планируете развернуть кластер Couchbase Server, возможно, самый распространенный (и важный) вопрос, который возникает: Сколько узлов мне нужно и какого они должны быть размера?

    С ростом числа сервисов Couchbase и гибкостью платформы данных Couchbase ответ на этот вопрос может оказаться сложным. Это руководство призвано помочь вам лучше масштабировать развертывание.

    Если вам нужны подробные рекомендации для вашего конкретного развертывания, вы можете обратиться в службу поддержки Couchbase.

    Рекомендации по размеру и расчеты, обсуждаемые в этом руководстве, основаны на анализе данных о производительности и распространенных случаях использования.

    Общие соображения

    Размер вашего кластера Couchbase Server имеет решающее значение для его общей стабильности и производительности. Несмотря на то, что для запуска Couchbase Server существуют некоторые базовые системные требования, вам все равно необходимо оценить общие требования к производительности и емкости для вашей рабочей нагрузки и набора данных, а затем разделить их на доступное оборудование и ресурсы.

    Вашему приложению требуется, чтобы большая часть операций чтения выполнялась из кэша, а возможности ввода-вывода были достаточными для обработки операций записи. Во всех областях должно быть достаточно мощностей, чтобы поддерживать все, что делает система, сохраняя при этом требуемый уровень производительности.

    Многомерное масштабирование

    Couchbase Services — это то, что позволяет вам получать доступ к вашим данным и поддерживать их. Эти сервисы можно развертывать, поддерживать и предоставлять независимо друг от друга. Эта независимая модель обслуживания позволяет вам воспользоваться преимуществами Multi-Dimensional Scaling , с помощью которого кластер можно точно настроить для оптимальной обработки возникающих требований к рабочей нагрузке для каждой службы отдельно.

    Поскольку каждая служба предъявляет разные требования к аппаратным ресурсам, многомерное масштабирование играет важную роль при определении размера кластера Couchbase как до, так и после развертывания. Например, основные операции службы данных часто могут значительно выиграть от масштабирования по сравнению с меньшими товарными узлами, тогда как операции с малой задержкой со службой запросов могут получить большую выгоду от .0123 масштабирование аппаратных ресурсов на данном узле.

    Для получения дополнительной информации о характере и потребностях в ресурсах каждой службы Couchbase см. Службы.

    О ресурсах сервера Couchbase

    В этом руководстве рассматриваются четыре типа ресурсов, которые следует учитывать при определении размера узла кластера Couchbase Server:

    CPU
    ЦП

    относится к количеству ядер и тактовой частоте, которые необходимы для выполнения вашей рабочей нагрузки.

    ОЗУ

    Оперативная память часто является одной из наиболее важных областей для правильного определения размера. Кэшированные документы позволяют обслуживать операции чтения с очень низкой задержкой и стабильно высокой пропускной способностью.

    Этот ресурс представляет основную память, которую вы выделяете Couchbase Server, и должен определяться следующими факторами:

    • Сколько свободной оперативной памяти доступно вне ОС и других приложений

    • Сколько данных вы хотите хранить в оперативной памяти

    • Ожидаемая задержка от производительности KV/индексирования/запросов

    Некоторые компоненты, которым требуется ОЗУ:

    Таблица 1. Минимальная квота оперативной памяти для компонентов сервера Couchbase
    Компонент Минимум оперативной памяти

    Служба данных

    256 МБ

    Служба индексирования (стандартная глобальная вторичная)

    256 МБ

    Служба индексирования (оптимизированная для памяти)

    Минимум 256 МБ, рекомендуется 1024 МБ и выше

    Служба поиска (полнотекстовый поиск)

    минимум 256 МБ; Рекомендуется 2048 МБ и выше

    Служба запросов

    Для этой службы не требуется выделение оперативной памяти.

    Служба организации мероприятий

    256 МБ

    Служба аналитики

    1024 МБ

    Хранилище (дисковое пространство)

    Требования к вашей дисковой подсистеме:

    • Размер диска — объем дискового пространства, необходимый для хранения всего набора данных.

    • Дисковый ввод-вывод — это комбинация вашей устойчивой скорости чтения/записи, необходимости сжатия файлов базы данных и всего остального, что требует доступа к диску.

    Чтобы лучше поддерживать Couchbase Server, имейте в виду следующее:

    • Дисковое пространство продолжает расти, если коэффициент фрагментации продолжает расти. Чтобы смягчить это, добавьте достаточно буфера на диске для хранения всех данных. Кроме того, следите за коэффициентом фрагментации в пользовательских интерфейсах Couchbase и при необходимости запускайте процессы сжатия.

    • Твердотельные накопители (SSD) желательны, но не обязательны. SSD обеспечит гораздо лучшую производительность, чем жесткий диск (HDD), когда речь идет о пропускной способности диска и задержке.

    Сеть

    Достаточная пропускная способность сети жизненно важна для производительности Couchbase Server. Надежная высокоскоростная сеть для внутрикластерной и межкластерной связи оказывает огромное влияние на общую производительность и масштабируемость Couchbase Server.

    В большинстве случаев оптимальной производительности можно достичь с межсоединениями на 1 Гбит/с, но для некоторых может потребоваться 10 Гбит/с.

    Sizing Data Service Nodes

    Узлы Data Service обрабатывают операции службы данных, такие как создание/чтение/обновление/удаление (CRUD).

    Важно помнить о вариантах использования и рабочих нагрузках приложений, поскольку разные рабочие нагрузки приложений требуют разных ресурсов. Например, если ваш рабочий набор должен полностью находиться в памяти, вам может потребоваться большой объем ОЗУ. С другой стороны, если вашему приложению требуется только 10 % данных в памяти, вам потребуются диски с достаточным пространством для хранения всех данных и достаточно быстрые для операций чтения/записи.

    Вы можете начать определение размера узлов службы данных, ответив на следующие вопросы:

    1. Приложение преимущественно (или даже исключительно) использует доступ к отдельным документам?

    2. Планируете ли вы использовать XDCR?

    3. Каков размер вашего рабочего набора и каковы ваши требования к пропускной способности и задержке операций с данными?

    Ответы на приведенные выше вопросы помогут вам лучше понять требования к емкости вашего кластера и дать более точную оценку размера.

    Ниже приведен пример использования для определения размера оперативной памяти:

    Таблица 2. Входные переменные для определения размера ОЗУ
    Входная переменная Значение

    номер_документов

    1 000 000

    ID_size

    100 байт

    значение_размер

    10 000 байт

    количество_реплик

    1

    work_set_percentage

    20%

    Таблица 3. Константы для определения размера ОЗУ
    Константы Значение

    Тип хранения

    Твердотельный накопитель

    накладные_проценты

    25%

    metadata_per_document

    56 байт

    high_water_mark

    85%

    На основе предоставленных данных приблизительная формула определения размера будет следующей:

    Таблица 4. Формула руководства для определения размера кластера
    Переменная Расчет

    кол-во копий

    1 + количество_реплик

    общие метаданные

    (documents_num) * (metadata_per_document + ID_size) * (no_of_copies)

    total_dataset

    (номер_документов) * (размер_значения) * (количество_копий)

    рабочий набор

    total_dataset * (working_set_percentage)

    Требуется квота оперативной памяти кластера

    (общие_метаданные + рабочий_набор) * (1 + запас) / (высокая_отметка)

    Количество узлов

    Требуемая квота оперативной памяти кластера / per_node_ram_quota

    Основываясь на приведенной выше формуле, ниже приведены рекомендуемые рекомендации по размерам:

    Таблица 5. Рекомендуемые рекомендации по размерам
    Переменная Расчет

    кол-во копий

    = 1 для оригинала и 1 для реплики

    общие метаданные

    = 1 000 000 * (100 + 56) * (2) = 312 000 000 байт

    total_dataset

    = 1 000 000 * (10 000) * (2) = 20 000 000 000 байт

    рабочий набор

    = 20 000 000 000 * (0,2) = 4 000 000 000 байт

    Требуется квота оперативной памяти кластера

    = (312 000 000 + 4 000 000 000) * (1+0,25)/(0,85) = 6 341 176 470 байт

    Это говорит о том, что для всего кластера требуется 7 ГБ оперативной памяти. Обратите внимание, что этот объем является дополнением к требованиям к оперативной памяти для операционной системы и любого другого программного обеспечения, работающего на узлах кластера.

    Накладные расходы ЦП

    При определении размера необходимо учитывать необработанные накладные расходы ЦП при использовании большого количества сегментов.

    • Мы рекомендуем выделить 0,2 ядра на блок для обеспечения стабильности работы. Эти накладные расходы не учитывают какую-либо внешнюю рабочую нагрузку, размер которой должен определяться отдельно.

    • Рекомендуется мониторинг использования ЦП и системных ограничений

    Определение размера узлов службы индексирования

    Размер узла, на котором запущена служба индексирования, должен иметь правильный размер для создания и обслуживания вторичных индексов, а также для выполнения сканирования индексов для запросов N1QL.

    Аналогично узлам, на которых работает служба данных, ответьте на следующие вопросы, чтобы удовлетворить потребности вашего приложения:

    1. Какова длина ключа документа?

    2. Какие поля нужно индексировать?

    3. Будете ли вы использовать простые или составные индексы?

    4. Каков минимальный, максимальный или средний размер значения поля индекса?

    5. Сколько индексов вам нужно?

    6. Сколько документов нужно проиндексировать?

    7. Какой процент индекса рабочего набора требуется в памяти?

    Ответы на эти вопросы помогут вам лучше понять требования к емкости вашего кластера и дать более точную оценку размера.

    Ниже приведен пример использования для определения размера ОЗУ для службы индексов:

    Следующее руководство по определению размера можно использовать для расчета требований к памяти для каждого отдельного индекса и для определения общей квоты ОЗУ, необходимой для служба «Индекс».

    Таблица 6. Входные переменные для определения размера ОЗУ
    Входная переменная Значение

    num_entries (Количество записей указателя)

    10 000 000

    ID_size (Размер DocumentID)

    30 байт

    index_entry_size (Размер вторичного ключа)

    50 байт

    working_set_percentage (memdb, Plasma, ForestDB)

    100%, 20%, 20%

    Таблица 7. Константы для определения размера ОЗУ
    Константы Значение

    накладные_проценты

    25%

    metadata_back_index (memdb, Plasma, ForestDB)

    46, 46, 40 байт

    metadata_main_index (memdb, Plasma, ForestDB)

    74, 74, 70 байт

    metadata_per_entry (memdb, Plasma, ForestDB)

    metadata_back_index + metadata_main_index

    На основании предоставленных данных приблизительная формула определения размера будет следующей:

    Таблица 8. Ориентировочная формула для определения размера кластера
    Переменная Расчет

    total_index_data(вторичный индекс) (memdb)

    (число_записей) * (метаданные_на_запись + ID_size + index_entry_size)

    total_index_data(вторичный индекс) (Plasma, ForestDB)

    (количество_записей) * (метаданные_за_запись + размер_идентификатора + размер_записи_индекса) * 2

    total_index_data(первичный индекс) (memdb, Plasma, ForestDB)

    (число_записей) * (основной_индекс метаданных + размер_идентификатора + размер_записи_индекса)

    index_memory_required(100% резидент) (memdb)

    total_index_data * (1 + служебные данные)

    index_memory_required(20% резидентов) (Plasma, ForestDB)

    total_index_data * (1 + служебные данные) * work_set

    Основываясь на приведенной выше формуле, ниже приведены рекомендуемые размеры:

    Таблица 9. Рекомендуемые размеры
    Переменная Расчет

    total_index_data(вторичный индекс) (база памяти)

    (10000000) * (120 + 30 + 50) = 2000000000 байт

    total_index_data(вторичный индекс) (плазма)

    (10000000) * (120 + 30 + 50) * 2 = 4000000000 байт

    total_index_data(вторичный индекс) (ForestDB)

    (10000000) * (80 + 30 + 50) * 2 = 3200000000 байт

    index_memory_required(100% постоянное) (база памяти)

    (2000000000) * (1 + 0,25) = 2500000000 байт

    index_memory_required(20% резидентов) (плазма)

    (2000000000) * (1 + 0,25) * 0,2 = 1000000000 байт

    index_memory_required(20% резидентов) (ForestDB)

    (3200000000) * (1 + 0,25) * 0,2 = 800000000 байт

    В приведенном выше примере показаны требования к памяти для вторичного индекса с 10 М элементами индекса, каждый из которых имеет размер вторичного ключа 50 байт и идентификатор документа размером 30 байт. Требования к использованию памяти: 2,5 ГБ (memdb, 100% резидентная), 1 ГБ (плазменная, 20% резидентная), 800 МБ (Forestdb, 20% резидентная).

    Обратите внимание, что механизм хранения, использованный при расчете размера, соответствует режиму хранения, выбранному для службы индексов, следующим образом:

    Таблица 10. Механизм хранения и режим хранения
    Механизм хранения Режим хранения

    Стандартный GSI (версия для сообщества)

    ФорестДБ

    Стандарт GSI (корпоративная версия)

    Плазма

    Оптимизированный для памяти (Enterprise Edition)

    база данных

    Определение размеров узлов службы запросов

    Узел, на котором работает служба запросов, выполняет запросы для нужд вашего приложения.

    Поскольку службе запросов не требуется сохранять данные на диск, требования к ресурсам для дискового пространства и дискового ввода-вывода очень минимальны. Вам нужно только учитывать процессор и память.

    Есть несколько вопросов, которые помогут определить размер кластера:

    1. Какие типы запросов необходимо выполнять?

    2. Вам нужно выполнить запросы stale=ok или stale=false ?

    3. Запросы простые или сложные (например, требующие JOIN)?

    4. Каковы требования к пропускной способности и задержке для ваших запросов?

    Разные запросы требуют разных ресурсов. Простой запрос может вернуть результаты в течение миллисекунд, тогда как сложный запрос может потребовать несколько секунд.

    Sizing Analytics Service Nodes

    Механизм Analytics — это полноценный процессор параллельных запросов, поддерживающий параллельные соединения, агрегирование и сортировку данных JSON.

    Служба аналитики зависит от службы данных и требует, чтобы служба данных работала по крайней мере на одном из узлов кластера.

    Место для данных

    • Убедитесь, что пространство данных для узла Analytics учитывает реплики метаданных. В настоящее время служба аналитики реплицирует только метаданные, а не фактические данные. Реплики метаданных связаны с небольшими накладными расходами, поскольку метаданные обычно имеют небольшой размер.

    • При оценке запроса модуль Analytics использует временное дисковое пространство. Тип выполняемого запроса может повлиять на объем требуемого временного дискового пространства. Например, запрос с большим количеством JOIN, агрегатов, окон или других предикатов потребует больше временного дискового пространства. Как правило, временное дисковое пространство может вдвое превышать объем данных.

    • Процент теневых данных, который зависит от вашего варианта использования.

    • При приеме данных из службы данных в службу аналитики может быть предоставлен фильтр, который пропорционально уменьшает размер принимаемых данных, а также размер хранилища для службы аналитики.

    Типы дисков и их разделение

    Во время выполнения запроса механизм запросов Analytics пытается одновременно считывать и обрабатывать данные из всех разделов данных. По этой причине количество операций ввода-вывода в секунду (IOPS) фактического физического диска, на котором находится каждый раздел данных, играет важную роль в определении времени выполнения запроса. Современные устройства хранения, такие как твердотельные накопители, имеют гораздо более высокие показатели IOPS и могут лучше справляться с одновременным чтением, чем жесткие диски. Поэтому наличие одного раздела данных на устройствах с высоким IOPS не позволит полностью использовать их возможности.

    Чтобы упростить настройку типичного случая, когда узел имеет одно современное устройство хранения, служба Analytics автоматически создает несколько разделов данных на одном устройстве хранения только в том случае, если во время инициализации узла указан один «Путь к диску Analytics». . Количество автоматически созданных разделов данных определяется по следующей формуле:

    • Максимальное количество создаваемых разделов = Min((Память аналитики в МБ / 1024), 16)

    • Фактически созданные разделы = Мин. (виртуальные ядра узла, Максимальное количество создаваемых разделов)

    Например, если на узле имеется 8 виртуальных ядер, а для службы Analytics настроен объем памяти >= 8 ГБ, на этом узле будет создано 8 разделов данных. Точно так же, если узел имеет 32 виртуальных ядра и настроен с памятью >= 16 ГБ, будет создано только 16 разделов, поскольку 16 — это верхняя граница для автоматического разделения.

    Соображения по индексу

    Размер вторичного индекса примерно равен общему размеру проиндексированных полей в коллекции Analytics. Например, если в коллекции 20 полей, а во вторичном индексе присутствует только одно из этих полей, размер вторичного индекса будет составлять примерно 1/20 от размера коллекции.

    Определение размера узлов службы обработки событий

    Обработка событий — это служба, ориентированная на вычисления. По умолчанию служба обработки событий имеет одного рабочего процесса, и каждый рабочий процесс имеет два потока выполнения. Вы можете масштабировать события как по вертикали, добавляя больше рабочих, так и по горизонтали, добавляя больше узлов. Служба Eventing разделит виртуальные корзины по количеству доступных узлов.

    ЦП

    Поскольку Eventing позволяет писать и запускать произвольный код, JavaScript, трудно придумать идеальную формулу определения размера, если не разработаны все функции и не известны их операции KV, операции запроса и cURLops, а также ожидаемая частота мутаций.

    Например, если вы обрабатываете 100 тыс. мутаций в секунду и сопоставляете только 1 из 1000 шаблонов, а затем выполняете интенсивные вычисления для совпадающих 100 элементов в своей функции обработки событий, вам потребуется в 100 раз меньше вычислений, чем если бы вы выполняли интенсивные вычисления для каждого мутация.

    Обработка событий также может выполнять ввод-вывод на внешние конечные точки REST посредством синхронного вызова HTTP/S cURL. В этом случае обработка событий обычно блокирует ввод-вывод и не требует много ресурсов ЦП. Однако. если вы хотите, чтобы высокая пропускная способность превышала пропускную способность, вам потребуется больше рабочих и, следовательно, больше ядер.

    8 виртуальных ЦП или 4 физических ядра следует считать хорошим началом для запуска нескольких функций обработки событий.

    RAM

    В целом квота памяти Eventing в 256 МБ достаточна практически для всех рабочих нагрузок.

    При вертикальном масштабировании путем добавления большего количества воркеров (в настройках обработчика) вы можете увидеть остановку обработки, когда число превысит 48 воркеров. В этом случае повышение квоты памяти до 384 МБ или даже 512 будет оправдано. Не добавляйте память к квоте памяти службы обработки событий без обоснованной необходимости, так как это может привести к проблемам с ресурсами.

    Сбор данных для хранения событий (ранее — Ведро метаданных)

    Функции обработки событий хранят менее 2048 документов на функцию. Если таймеры не используются или у вас менее нескольких тысяч активных таймеров, то размер коллекции хранилища Eventing может быть просто в корзине с минимальным размером 100 МБ.

    Однако, если вы используете таймеры, вам придется выделить дополнительное пространство примерно в 800 байт + размер передаваемого контекста (состояние, передаваемое функции при ее вызове в будущем) для каждого активного таймера.

    Допустим, у вас есть контекст размером 200 байт (всего 1 КБ/таймер), тогда для 100 000 активных таймеров вам потребуется 100 МБ дополнительного места в этой корзине.

    В качестве наилучшей практики мы рекомендуем сохранять эту коллекцию на 100 % резидентной. Обратите внимание, что эту коллекцию можно использовать во всех ваших функциях обработки событий.

    Sizing for Replication (XDCR)

    Перед настройкой репликации необходимо убедиться, что ваш кластер правильно настроен и подготовлен.

    Размер вашего кластера должен быть правильным, чтобы он мог обрабатывать новые потоки XDCR.

    Например, для XDCR требуется 1-2 дополнительных ядра ЦП на поток; а в некоторых случаях потребуется дополнительная оперативная память и сетевые ресурсы. Если кластер не рассчитан на обработку 90 123 и 90 124, существующая рабочая нагрузка 90 123 и новые потоки XDCR могут отрицательно сказаться на производительности как XDCR, так и кластера в целом.

    Сведения о подготовке кластера к репликации см. в разделе Подготовка к XDCR.

    Руководство по выбору размеров | Couchbase Документы

    Оцените общие цели производительности и емкости, которые у вас есть для Couchbase, и используйте эту информацию для определения необходимых ресурсов, которые вам потребуются для вашего развертывания.

    Когда вы планируете развернуть кластер Couchbase Server, возможно, самый распространенный (и важный) вопрос, который возникает: Сколько узлов мне нужно и какого они должны быть размера?

    С ростом числа сервисов Couchbase и гибкостью платформы данных Couchbase ответ на этот вопрос может оказаться сложным. Это руководство призвано помочь вам лучше масштабировать развертывание.

    Если вам нужны подробные рекомендации для вашего конкретного развертывания, вы можете обратиться в службу поддержки Couchbase.

    Рекомендации по размеру и расчеты, обсуждаемые в этом руководстве, основаны на анализе данных о производительности и распространенных случаях использования.

    Общие соображения

    Размер вашего кластера Couchbase Server имеет решающее значение для его общей стабильности и производительности. Несмотря на то, что для запуска Couchbase Server существуют некоторые базовые системные требования, вам все равно необходимо оценить общие требования к производительности и емкости для вашей рабочей нагрузки и набора данных, а затем разделить их на доступное оборудование и ресурсы.

    Вашему приложению требуется, чтобы большая часть операций чтения выполнялась из кэша, а емкость ввода-вывода была достаточной для обработки операций записи. Во всех областях должно быть достаточно мощностей, чтобы поддерживать все, что делает система, сохраняя при этом требуемый уровень производительности.

    Многомерное масштабирование

    Couchbase Services — это то, что позволяет вам получать доступ к вашим данным и поддерживать их. Эти сервисы можно развертывать, поддерживать и предоставлять независимо друг от друга. Эта независимая сервисная модель позволяет использовать преимущества многомерного масштабирования , благодаря чему кластер можно точно настроить для оптимальной обработки возникающих требований к рабочей нагрузке для каждой службы отдельно.

    Поскольку каждая служба предъявляет разные требования к аппаратным ресурсам, многомерное масштабирование играет важную роль при определении размера кластера Couchbase как до, так и после развертывания. Например, основные операции Data Service часто могут значительно выиграть от позволяет масштабировать небольших товарных узлов, в то время как операции с малой задержкой со службой запросов могут получить большую выгоду от масштабирования аппаратных ресурсов на данном узле.

    Для получения дополнительной информации о характере и потребностях в ресурсах каждой службы Couchbase см. Службы.

    О ресурсах Couchbase Server

    В этом руководстве рассматриваются четыре типа ресурсов, которые следует учитывать при определении размера узла кластера Couchbase Server:

    ЦП
    ЦП

    относится к количеству ядер и тактовой частоте, которые необходимы для выполнения вашей рабочей нагрузки.

    ОЗУ

    Оперативная память часто является одной из наиболее важных областей для правильного определения размера. Кэшированные документы позволяют обслуживать операции чтения с очень низкой задержкой и стабильно высокой пропускной способностью.

    Этот ресурс представляет основную память, которую вы выделяете Couchbase Server, и должен определяться следующими факторами:

    • Сколько свободной оперативной памяти доступно вне ОС и других приложений

    • Сколько данных вы хотите хранить в оперативной памяти

    • Ожидаемая задержка от производительности KV/индексирования/запросов

    Некоторые компоненты, которым требуется ОЗУ:

    Таблица 1. Минимальная квота оперативной памяти для компонентов сервера Couchbase
    Компонент Минимум оперативной памяти

    Служба данных

    256 МБ

    Служба индексов (стандартная глобальная вторичная)

    256 МБ

    Служба индексирования (оптимизированная для памяти)

    Минимум 256 МБ, рекомендуется 1024 МБ и выше

    Служба поиска (полнотекстовый поиск)

    минимум 256 МБ; 2048 МБ и выше рекомендуется

    Служба запросов

    Для этой службы не требуется выделение оперативной памяти.

    Служба организации мероприятий

    256 МБ

    Служба аналитики

    1024 МБ

    Хранилище (дисковое пространство)

    Требования к вашей дисковой подсистеме:

    • Размер диска — объем дискового пространства, необходимый для хранения всего набора данных.

    • Дисковый ввод-вывод — это комбинация вашей устойчивой скорости чтения/записи, необходимости сжатия файлов базы данных и всего остального, что требует доступа к диску.

    Чтобы лучше поддерживать Couchbase Server, имейте в виду следующее:

    • Дисковое пространство продолжает расти, если коэффициент фрагментации продолжает расти. Чтобы смягчить это, добавьте достаточно буфера на диске для хранения всех данных. Кроме того, следите за коэффициентом фрагментации в пользовательских интерфейсах Couchbase и при необходимости запускайте процессы сжатия.

    • Твердотельные накопители (SSD) желательны, но не обязательны. SSD обеспечит гораздо лучшую производительность, чем жесткий диск (HDD), когда речь идет о пропускной способности диска и задержке.

    Сеть

    Достаточная пропускная способность сети жизненно важна для производительности Couchbase Server. Надежная высокоскоростная сеть для внутрикластерной и межкластерной связи оказывает огромное влияние на общую производительность и масштабируемость Couchbase Server.

    В большинстве случаев оптимальной производительности можно достичь с межсоединениями на 1 Гбит/с, но для некоторых может потребоваться 10 Гбит/с.

    Sizing Data Service Nodes

    Узлы Data Service обрабатывают операции службы данных, такие как создание/чтение/обновление/удаление (CRUD).

    Важно помнить о сценариях использования и рабочих нагрузках приложений, поскольку разные рабочие нагрузки приложений требуют разных ресурсов. Например, если ваш рабочий набор должен полностью находиться в памяти, вам может потребоваться большой объем ОЗУ. С другой стороны, если вашему приложению требуется только 10 % данных в памяти, вам потребуются диски с достаточным пространством для хранения всех данных и достаточно быстрые для операций чтения/записи.

    Вы можете начать определение размера узлов службы данных, ответив на следующие вопросы:

    1. Приложение преимущественно (или даже исключительно) использует доступ к отдельным документам?

    2. Планируете ли вы использовать XDCR?

    3. Каков размер вашего рабочего набора и каковы ваши требования к пропускной способности и задержке операций с данными?

    Ответы на приведенные выше вопросы помогут вам лучше понять требования к емкости вашего кластера и дать более точную оценку размера.

    Ниже приведен пример использования для определения размера ОЗУ:

    Таблица 2. Входные переменные для определения размера ОЗУ
    Входная переменная Значение

    номер_документов

    1 000 000

    ID_size

    100 байт

    значение_размер

    10 000 байт

    количество_реплик

    1

    work_set_percentage

    20%

    Таблица 3. Константы для определения размера ОЗУ
    Константы Значение

    Тип хранения

    Твердотельный накопитель

    накладные_проценты

    25%

    metadata_per_document

    56 байт

    high_water_mark

    85%

    На основе предоставленных данных приблизительная формула определения размера будет следующей:

    Таблица 4. Формула руководства для определения размера кластера
    Переменная Расчет

    кол-во копий

    1 + количество_реплик

    общие метаданные

    (documents_num) * (metadata_per_document + ID_size) * (no_of_copies)

    total_dataset

    (documents_num) * (value_size) * (no_of_copies)

    рабочий набор

    total_dataset * (working_set_percentage)

    Требуется квота оперативной памяти кластера

    (общие_метаданные + рабочий_набор) * (1 + запас) / (высокая_отметка)

    Количество узлов

    Требуемая квота оперативной памяти кластера / per_node_ram_quota

    Основываясь на приведенной выше формуле, ниже приведены рекомендуемые размеры:

    Таблица 5. Рекомендуемые размеры
    Переменная Расчет

    кол-во копий

    = 1 для оригинала и 1 для реплики

    общие метаданные

    = 1 000 000 * (100 + 56) * (2) = 312 000 000 байт

    total_dataset

    = 1 000 000 * (10 000) * (2) = 20 000 000 000 байт

    рабочий набор

    = 20 000 000 000 * (0,2) = 4 000 000 000 байт

    Требуется квота оперативной памяти кластера

    = (312 000 000 + 4 000 000 000) * (1+0,25)/(0,85) = 6 341 176 470 байт

    Это говорит о том, что для всего кластера требуется 7 ГБ оперативной памяти. Обратите внимание, что этот объем является дополнением к требованиям к оперативной памяти для операционной системы и любого другого программного обеспечения, работающего на узлах кластера.

    Накладные расходы ЦП

    При определении размера необходимо учитывать необработанные накладные расходы ЦП при использовании большого количества сегментов.

    • Мы рекомендуем выделить 0,2 ядра на блок для обеспечения стабильности работы. Эти накладные расходы не учитывают какую-либо внешнюю рабочую нагрузку, размер которой должен определяться отдельно.

    • Рекомендуется мониторинг использования ЦП и системных ограничений

    Определение размера узлов службы индексирования

    Размер узла, на котором запущена служба индексирования, должен иметь правильный размер для создания и обслуживания вторичных индексов, а также для выполнения сканирования индексов для запросов N1QL.

    Аналогично узлам, на которых работает служба данных, ответьте на следующие вопросы, чтобы удовлетворить потребности вашего приложения:

    1. Какова длина ключа документа?

    2. Какие поля нужно индексировать?

    3. Будете ли вы использовать простые или составные индексы?

    4. Каков минимальный, максимальный или средний размер значения поля индекса?

    5. Сколько индексов вам нужно?

    6. Сколько документов нужно проиндексировать?

    7. Какой процент индекса рабочего набора требуется в памяти?

    Ответы на эти вопросы помогут вам лучше понять требования к емкости вашего кластера и дать более точную оценку размера.

    Ниже приведен пример использования для определения размера ОЗУ для службы индексов:

    Следующее руководство по определению размера можно использовать для расчета требований к памяти для каждого отдельного индекса и для определения общей квоты ОЗУ, необходимой для служба «Индекс».

    Таблица 6. Входные переменные для определения размера ОЗУ
    Входная переменная Значение

    num_entries (Количество записей указателя)

    10 000 000

    ID_size (Размер DocumentID)

    30 байт

    index_entry_size (Размер вторичного ключа)

    50 байт

    working_set_percentage (memdb, Plasma, ForestDB)

    100%, 20%, 20%

    Таблица 7. Константы для определения размера ОЗУ
    Константы Значение

    накладные_проценты

    25%

    metadata_back_index (memdb, Plasma, ForestDB)

    46, 46, 40 байт

    metadata_main_index (memdb, Plasma, ForestDB)

    74, 74, 70 байт

    metadata_per_entry (memdb, Plasma, ForestDB)

    metadata_back_index + metadata_main_index

    На основании предоставленных данных приблизительная формула определения размера будет следующей:

    Таблица 8. Ориентировочная формула для определения размера кластера
    Переменная Расчет

    total_index_data(вторичный индекс) (memdb)

    (число_записей) * (метаданные_на_запись + ID_size + index_entry_size)

    total_index_data(вторичный индекс) (Plasma, ForestDB)

    (количество_записей) * (метаданные_за_запись + размер_идентификатора + размер_записи_индекса) * 2

    total_index_data(первичный индекс) (memdb, Plasma, ForestDB)

    (число_записей) * (основной_индекс метаданных + размер_идентификатора + размер_записи_индекса)

    index_memory_required(100% резидент) (memdb)

    total_index_data * (1 + служебные данные)

    index_memory_required(20% резидентов) (Plasma, ForestDB)

    total_index_data * (1 + служебные данные) * work_set

    Основываясь на приведенной выше формуле, ниже приведены рекомендуемые размеры:

    Таблица 9. Рекомендуемые размеры
    Переменная Расчет

    total_index_data(вторичный индекс) (база памяти)

    (10000000) * (120 + 30 + 50) = 2000000000 байт

    total_index_data(вторичный индекс) (плазма)

    (10000000) * (120 + 30 + 50) * 2 = 4000000000 байт

    total_index_data(вторичный индекс) (ForestDB)

    (10000000) * (80 + 30 + 50) * 2 = 3200000000 байт

    index_memory_required(100% постоянное) (база памяти)

    (2000000000) * (1 + 0,25) = 2500000000 байт

    index_memory_required(20% резидентов) (плазма)

    (2000000000) * (1 + 0,25) * 0,2 = 1000000000 байт

    index_memory_required(20% резидентов) (ForestDB)

    (3200000000) * (1 + 0,25) * 0,2 = 800000000 байт

    В приведенном выше примере показаны требования к памяти для вторичного индекса с 10 М элементами индекса, каждый из которых имеет размер вторичного ключа 50 байт и идентификатор документа размером 30 байт. Требования к использованию памяти: 2,5 ГБ (memdb, 100% резидентная), 1 ГБ (плазменная, 20% резидентная), 800 МБ (Forestdb, 20% резидентная).

    Обратите внимание, что механизм хранения, использованный при расчете размера, соответствует режиму хранения, выбранному для службы индексов, следующим образом:

    Таблица 10. Механизм хранения и режим хранения
    Механизм хранения Режим хранения

    Стандартный GSI (версия для сообщества)

    ФорестДБ

    Стандарт GSI (корпоративная версия)

    Плазма

    Оптимизированный для памяти (Enterprise Edition)

    база данных

    Определение размеров узлов службы запросов

    Узел, на котором работает служба запросов, выполняет запросы для нужд вашего приложения.

    Поскольку службе запросов не требуется сохранять данные на диск, требования к ресурсам для дискового пространства и дискового ввода-вывода очень минимальны. Вам нужно только учитывать процессор и память.

    Есть несколько вопросов, которые помогут определить размер кластера:

    1. Какие типы запросов необходимо выполнять?

    2. Вам нужно выполнить запросы stale=ok или stale=false ?

    3. Запросы простые или сложные (например, требующие JOIN)?

    4. Каковы требования к пропускной способности и задержке для ваших запросов?

    Разные запросы требуют разных ресурсов. Простой запрос может вернуть результаты в течение миллисекунд, тогда как сложный запрос может потребовать несколько секунд.

    Sizing Analytics Service Nodes

    Механизм Analytics — это полноценный процессор параллельных запросов, поддерживающий параллельные соединения, агрегирование и сортировку данных JSON.

    Служба аналитики зависит от службы данных и требует, чтобы служба данных работала по крайней мере на одном из узлов кластера.

    Место для данных

    • Убедитесь, что пространство данных для узла Analytics учитывает реплики метаданных. В настоящее время служба аналитики реплицирует только метаданные, а не фактические данные. Реплики метаданных связаны с небольшими накладными расходами, поскольку метаданные обычно имеют небольшой размер.

    • При оценке запроса модуль Analytics использует временное дисковое пространство. Тип выполняемого запроса может повлиять на объем требуемого временного дискового пространства. Например, запрос с большим количеством JOIN, агрегатов, окон или других предикатов потребует больше временного дискового пространства. Как правило, временное дисковое пространство может вдвое превышать объем данных.

    • Процент теневых данных, который зависит от вашего варианта использования.

    • При приеме данных из службы данных в службу аналитики может быть предоставлен фильтр, который пропорционально уменьшает размер принимаемых данных, а также размер хранилища для службы аналитики.

    Типы дисков и их разделение

    Во время выполнения запроса механизм запросов Analytics пытается одновременно считывать и обрабатывать данные из всех разделов данных. По этой причине количество операций ввода-вывода в секунду (IOPS) фактического физического диска, на котором находится каждый раздел данных, играет важную роль в определении времени выполнения запроса. Современные устройства хранения, такие как твердотельные накопители, имеют гораздо более высокие показатели IOPS и могут лучше справляться с одновременным чтением, чем жесткие диски. Поэтому наличие одного раздела данных на устройствах с высоким IOPS не позволит полностью использовать их возможности.

    Чтобы упростить настройку типичного случая, когда узел имеет одно современное устройство хранения, служба Analytics автоматически создает несколько разделов данных на одном устройстве хранения только в том случае, если во время инициализации узла указан один «Путь к диску Analytics». . Количество автоматически созданных разделов данных определяется по следующей формуле:

    • Максимальное количество создаваемых разделов = Min((Память аналитики в МБ / 1024), 16)

    • Фактически созданные разделы = Мин. (виртуальные ядра узла, Максимальное количество создаваемых разделов)

    Например, если на узле имеется 8 виртуальных ядер, а для службы Analytics настроен объем памяти >= 8 ГБ, на этом узле будет создано 8 разделов данных. Точно так же, если узел имеет 32 виртуальных ядра и настроен с памятью >= 16 ГБ, будет создано только 16 разделов, поскольку 16 — это верхняя граница для автоматического разделения.

    Соображения по индексу

    Размер вторичного индекса примерно равен общему размеру проиндексированных полей в коллекции Analytics. Например, если в коллекции 20 полей, а во вторичном индексе присутствует только одно из этих полей, размер вторичного индекса будет составлять примерно 1/20 от размера коллекции.

    Определение размера узлов службы обработки событий

    Обработка событий — это служба, ориентированная на вычисления. По умолчанию служба обработки событий имеет одного рабочего процесса, и каждый рабочий процесс имеет два потока выполнения. Вы можете масштабировать события как по вертикали, добавляя больше рабочих, так и по горизонтали, добавляя больше узлов. Служба Eventing разделит виртуальные корзины по количеству доступных узлов.

    ЦП

    Поскольку Eventing позволяет писать и запускать произвольный код, JavaScript, трудно придумать идеальную формулу определения размера, если не разработаны все функции и не известны их операции KV, операции запроса и cURLops, а также ожидаемая частота мутаций.

    Например, если вы обрабатываете 100 тыс. мутаций в секунду и сопоставляете только 1 из 1000 шаблонов, а затем выполняете интенсивные вычисления для совпадающих 100 элементов в своей функции обработки событий, вам потребуется в 100 раз меньше вычислений, чем если бы вы выполняли интенсивные вычисления для каждого мутация.

    Обработка событий также может выполнять ввод-вывод на внешние конечные точки REST посредством синхронного вызова HTTP/S cURL. В этом случае обработка событий обычно блокирует ввод-вывод и не требует много ресурсов ЦП. Однако. если вы хотите, чтобы высокая пропускная способность превышала пропускную способность, вам потребуется больше рабочих и, следовательно, больше ядер.

    8 виртуальных ЦП или 4 физических ядра следует считать хорошим началом для запуска нескольких функций обработки событий.

    RAM

    В целом квота памяти Eventing в 256 МБ достаточна практически для всех рабочих нагрузок.

    При вертикальном масштабировании путем добавления большего количества воркеров (в настройках обработчика) вы можете увидеть остановку обработки, когда число превысит 48 воркеров. В этом случае повышение квоты памяти до 384 МБ или даже 512 будет оправдано. Не добавляйте память к квоте памяти службы обработки событий без обоснованной необходимости, так как это может привести к проблемам с ресурсами.

    Сбор данных для хранения событий (ранее — Ведро метаданных)

    Функции обработки событий хранят менее 2048 документов на функцию. Если таймеры не используются или у вас менее нескольких тысяч активных таймеров, то размер коллекции хранилища Eventing может быть просто в корзине с минимальным размером 100 МБ.

    Однако, если вы используете таймеры, вам придется выделить дополнительное пространство примерно в 800 байт + размер передаваемого контекста (состояние, передаваемое функции при ее вызове в будущем) для каждого активного таймера.

    Допустим, у вас есть контекст размером 200 байт (всего 1 КБ/таймер), тогда для 100 000 активных таймеров вам потребуется 100 МБ дополнительного места в этой корзине.

    В качестве наилучшей практики мы рекомендуем сохранять эту коллекцию на 100 % резидентной. Обратите внимание, что эту коллекцию можно использовать во всех ваших функциях обработки событий.

    Sizing for Replication (XDCR)

    Перед настройкой репликации необходимо убедиться, что ваш кластер правильно настроен и подготовлен.

    Размер вашего кластера должен быть правильным, чтобы он мог обрабатывать новые потоки XDCR.

    Например, для XDCR требуется 1-2 дополнительных ядра ЦП на поток; а в некоторых случаях потребуется дополнительная оперативная память и сетевые ресурсы. Если кластер не рассчитан на обработку 90 123 и 90 124, существующая рабочая нагрузка 90 123 и новые потоки XDCR могут отрицательно сказаться на производительности как XDCR, так и кластера в целом.

    Сведения о подготовке кластера к репликации см. в разделе Подготовка к XDCR.

    Руководство по выбору размеров | Couchbase Документы

    Оцените общие цели производительности и емкости, которые у вас есть для Couchbase, и используйте эту информацию для определения необходимых ресурсов, которые вам потребуются для вашего развертывания.

    Когда вы планируете развернуть кластер Couchbase Server, возможно, самый распространенный (и важный) вопрос, который возникает: Сколько узлов мне нужно и какого они должны быть размера?

    С ростом числа сервисов Couchbase и гибкостью платформы данных Couchbase ответ на этот вопрос может оказаться сложным. Это руководство призвано помочь вам лучше масштабировать развертывание.

    Если вам нужны подробные рекомендации для вашего конкретного развертывания, вы можете обратиться в службу поддержки Couchbase.

    Рекомендации по размеру и расчеты, обсуждаемые в этом руководстве, основаны на анализе данных о производительности и распространенных случаях использования.

    Общие соображения

    Размер вашего кластера Couchbase Server имеет решающее значение для его общей стабильности и производительности. Несмотря на то, что для запуска Couchbase Server существуют некоторые базовые системные требования, вам все равно необходимо оценить общие требования к производительности и емкости для вашей рабочей нагрузки и набора данных, а затем разделить их на доступное оборудование и ресурсы.

    Вашему приложению требуется, чтобы большая часть операций чтения выполнялась из кэша, а емкость ввода-вывода была достаточной для обработки операций записи. Во всех областях должно быть достаточно мощностей, чтобы поддерживать все, что делает система, сохраняя при этом требуемый уровень производительности.

    Многомерное масштабирование

    Couchbase Services — это то, что позволяет вам получать доступ к вашим данным и поддерживать их. Эти сервисы можно развертывать, поддерживать и предоставлять независимо друг от друга. Эта независимая сервисная модель позволяет использовать преимущества многомерного масштабирования , благодаря чему кластер можно точно настроить для оптимальной обработки возникающих требований к рабочей нагрузке для каждой службы отдельно.

    Поскольку каждая служба предъявляет разные требования к аппаратным ресурсам, многомерное масштабирование играет важную роль при определении размера кластера Couchbase как до, так и после развертывания. Например, основные операции Data Service часто могут значительно выиграть от позволяет масштабировать небольших товарных узлов, в то время как операции с малой задержкой со службой запросов могут получить большую выгоду от масштабирования аппаратных ресурсов на данном узле.

    Для получения дополнительной информации о характере и потребностях в ресурсах каждой службы Couchbase см. Службы.

    О ресурсах Couchbase Server

    В этом руководстве рассматриваются четыре типа ресурсов, которые следует учитывать при определении размера узла кластера Couchbase Server:

    ЦП
    ЦП

    относится к количеству ядер и тактовой частоте, которые необходимы для выполнения вашей рабочей нагрузки.

    ОЗУ

    Оперативная память часто является одной из наиболее важных областей для правильного определения размера. Кэшированные документы позволяют обслуживать операции чтения с очень низкой задержкой и стабильно высокой пропускной способностью.

    Этот ресурс представляет основную память, которую вы выделяете Couchbase Server, и должен определяться следующими факторами:

    • Сколько свободной оперативной памяти доступно вне ОС и других приложений

    • Сколько данных вы хотите хранить в оперативной памяти

    • Ожидаемая задержка от производительности KV/индексирования/запросов

    Некоторые компоненты, которым требуется ОЗУ:

    Таблица 1. Минимальная квота оперативной памяти для компонентов сервера Couchbase
    Компонент Минимум оперативной памяти

    Служба данных

    256 МБ

    Служба индексов (стандартная глобальная вторичная)

    256 МБ

    Служба индексирования (оптимизированная для памяти)

    Минимум 256 МБ, рекомендуется 1024 МБ и выше

    Служба поиска (полнотекстовый поиск)

    минимум 256 МБ; 2048 МБ и выше рекомендуется

    Служба запросов

    Для этой службы не требуется выделение оперативной памяти.

    Служба организации мероприятий

    256 МБ

    Служба аналитики

    1024 МБ

    Хранилище (дисковое пространство)

    Требования к вашей дисковой подсистеме:

    • Размер диска — объем дискового пространства, необходимый для хранения всего набора данных.

    • Дисковый ввод-вывод — это комбинация вашей устойчивой скорости чтения/записи, необходимости сжатия файлов базы данных и всего остального, что требует доступа к диску.

    Чтобы лучше поддерживать Couchbase Server, имейте в виду следующее:

    • Дисковое пространство продолжает расти, если коэффициент фрагментации продолжает расти. Чтобы смягчить это, добавьте достаточно буфера на диске для хранения всех данных. Кроме того, следите за коэффициентом фрагментации в пользовательских интерфейсах Couchbase и при необходимости запускайте процессы сжатия.

    • Твердотельные накопители (SSD) желательны, но не обязательны. SSD обеспечит гораздо лучшую производительность, чем жесткий диск (HDD), когда речь идет о пропускной способности диска и задержке.

    Сеть

    Достаточная пропускная способность сети жизненно важна для производительности Couchbase Server. Надежная высокоскоростная сеть для внутрикластерной и межкластерной связи оказывает огромное влияние на общую производительность и масштабируемость Couchbase Server.

    В большинстве случаев оптимальной производительности можно достичь с межсоединениями на 1 Гбит/с, но для некоторых может потребоваться 10 Гбит/с.

    Sizing Data Service Nodes

    Узлы Data Service обрабатывают операции службы данных, такие как создание/чтение/обновление/удаление (CRUD).

    Важно помнить о сценариях использования и рабочих нагрузках приложений, поскольку разные рабочие нагрузки приложений требуют разных ресурсов. Например, если ваш рабочий набор должен полностью находиться в памяти, вам может потребоваться большой объем ОЗУ. С другой стороны, если вашему приложению требуется только 10 % данных в памяти, вам потребуются диски с достаточным пространством для хранения всех данных и достаточно быстрые для операций чтения/записи.

    Вы можете начать определение размера узлов службы данных, ответив на следующие вопросы:

    1. Приложение преимущественно (или даже исключительно) использует доступ к отдельным документам?

    2. Планируете ли вы использовать XDCR?

    3. Каков размер вашего рабочего набора и каковы ваши требования к пропускной способности и задержке операций с данными?

    Ответы на приведенные выше вопросы помогут вам лучше понять требования к емкости вашего кластера и дать более точную оценку размера.

    Ниже приведен пример использования для определения размера ОЗУ:

    Таблица 2. Входные переменные для определения размера ОЗУ
    Входная переменная Значение

    номер_документов

    1 000 000

    ID_size

    100 байт

    значение_размер

    10 000 байт

    количество_реплик

    1

    work_set_percentage

    20%

    Таблица 3. Константы для определения размера ОЗУ
    Константы Значение

    Тип хранения

    Твердотельный накопитель

    накладные_проценты

    25%

    metadata_per_document

    56 байт

    high_water_mark

    85%

    На основе предоставленных данных приблизительная формула определения размера будет следующей:

    Таблица 4. Формула руководства для определения размера кластера
    Переменная Расчет

    кол-во копий

    1 + количество_реплик

    общие метаданные

    (documents_num) * (metadata_per_document + ID_size) * (no_of_copies)

    total_dataset

    (documents_num) * (value_size) * (no_of_copies)

    рабочий набор

    total_dataset * (working_set_percentage)

    Требуется квота оперативной памяти кластера

    (общие_метаданные + рабочий_набор) * (1 + запас) / (высокая_отметка)

    Количество узлов

    Требуемая квота оперативной памяти кластера / per_node_ram_quota

    Основываясь на приведенной выше формуле, ниже приведены рекомендуемые размеры:

    Таблица 5. Рекомендуемые размеры
    Переменная Расчет

    кол-во копий

    = 1 для оригинала и 1 для реплики

    общие метаданные

    = 1 000 000 * (100 + 56) * (2) = 312 000 000 байт

    total_dataset

    = 1 000 000 * (10 000) * (2) = 20 000 000 000 байт

    рабочий набор

    = 20 000 000 000 * (0,2) = 4 000 000 000 байт

    Требуется квота оперативной памяти кластера

    = (312 000 000 + 4 000 000 000) * (1+0,25)/(0,85) = 6 341 176 470 байт

    Это говорит о том, что для всего кластера требуется 7 ГБ оперативной памяти. Обратите внимание, что этот объем является дополнением к требованиям к оперативной памяти для операционной системы и любого другого программного обеспечения, работающего на узлах кластера.

    Накладные расходы ЦП

    При определении размера необходимо учитывать необработанные накладные расходы ЦП при использовании большого количества сегментов.

    • Мы рекомендуем выделить 0,2 ядра на блок для обеспечения стабильности работы. Эти накладные расходы не учитывают какую-либо внешнюю рабочую нагрузку, размер которой должен определяться отдельно.

    • Рекомендуется мониторинг использования ЦП и системных ограничений

    Определение размера узлов службы индексирования

    Размер узла, на котором запущена служба индексирования, должен иметь правильный размер для создания и обслуживания вторичных индексов, а также для выполнения сканирования индексов для запросов N1QL.

    Аналогично узлам, на которых работает служба данных, ответьте на следующие вопросы, чтобы удовлетворить потребности вашего приложения:

    1. Какова длина ключа документа?

    2. Какие поля нужно индексировать?

    3. Будете ли вы использовать простые или составные индексы?

    4. Каков минимальный, максимальный или средний размер значения поля индекса?

    5. Сколько индексов вам нужно?

    6. Сколько документов нужно проиндексировать?

    7. Какой процент индекса рабочего набора требуется в памяти?

    Ответы на эти вопросы помогут вам лучше понять требования к емкости вашего кластера и дать более точную оценку размера.

    Ниже приведен пример использования для определения размера ОЗУ для службы индексов:

    Следующее руководство по определению размера можно использовать для расчета требований к памяти для каждого отдельного индекса и для определения общей квоты ОЗУ, необходимой для служба «Индекс».

    Таблица 6. Входные переменные для определения размера ОЗУ
    Входная переменная Значение

    num_entries (Количество записей указателя)

    10 000 000

    ID_size (Размер DocumentID)

    30 байт

    index_entry_size (Размер вторичного ключа)

    50 байт

    working_set_percentage (memdb, Plasma, ForestDB)

    100%, 20%, 20%

    Таблица 7. Константы для определения размера ОЗУ
    Константы Значение

    накладные_проценты

    25%

    metadata_back_index (memdb, Plasma, ForestDB)

    46, 46, 40 байт

    metadata_main_index (memdb, Plasma, ForestDB)

    74, 74, 70 байт

    metadata_per_entry (memdb, Plasma, ForestDB)

    metadata_back_index + metadata_main_index

    На основании предоставленных данных приблизительная формула определения размера будет следующей:

    Таблица 8. Ориентировочная формула для определения размера кластера
    Переменная Расчет

    total_index_data(вторичный индекс) (memdb)

    (число_записей) * (метаданные_на_запись + ID_size + index_entry_size)

    total_index_data(вторичный индекс) (Plasma, ForestDB)

    (количество_записей) * (метаданные_за_запись + размер_идентификатора + размер_записи_индекса) * 2

    total_index_data(первичный индекс) (memdb, Plasma, ForestDB)

    (число_записей) * (основной_индекс метаданных + размер_идентификатора + размер_записи_индекса)

    index_memory_required(100% резидент) (memdb)

    total_index_data * (1 + служебные данные)

    index_memory_required(20% резидентов) (Plasma, ForestDB)

    total_index_data * (1 + служебные данные) * work_set

    Основываясь на приведенной выше формуле, ниже приведены рекомендуемые размеры:

    Таблица 9. Рекомендуемые размеры
    Переменная Расчет

    total_index_data(вторичный индекс) (база памяти)

    (10000000) * (120 + 30 + 50) = 2000000000 байт

    total_index_data(вторичный индекс) (плазма)

    (10000000) * (120 + 30 + 50) * 2 = 4000000000 байт

    total_index_data(вторичный индекс) (ForestDB)

    (10000000) * (80 + 30 + 50) * 2 = 3200000000 байт

    index_memory_required(100% постоянное) (база памяти)

    (2000000000) * (1 + 0,25) = 2500000000 байт

    index_memory_required(20% резидентов) (плазма)

    (2000000000) * (1 + 0,25) * 0,2 = 1000000000 байт

    index_memory_required(20% резидентов) (ForestDB)

    (3200000000) * (1 + 0,25) * 0,2 = 800000000 байт

    В приведенном выше примере показаны требования к памяти для вторичного индекса с 10 М элементами индекса, каждый из которых имеет размер вторичного ключа 50 байт и идентификатор документа размером 30 байт. Требования к использованию памяти: 2,5 ГБ (memdb, 100% резидентная), 1 ГБ (плазменная, 20% резидентная), 800 МБ (Forestdb, 20% резидентная).

    Обратите внимание, что механизм хранения, использованный при расчете размера, соответствует режиму хранения, выбранному для службы индексов, следующим образом:

    Таблица 10. Механизм хранения и режим хранения
    Механизм хранения Режим хранения

    Стандартный GSI (версия для сообщества)

    ФорестДБ

    Стандарт GSI (корпоративная версия)

    Плазма

    Оптимизированный для памяти (Enterprise Edition)

    база данных

    Определение размеров узлов службы запросов

    Узел, на котором работает служба запросов, выполняет запросы для нужд вашего приложения.

    Поскольку службе запросов не требуется сохранять данные на диск, требования к ресурсам для дискового пространства и дискового ввода-вывода очень минимальны. Вам нужно только учитывать процессор и память.

    Есть несколько вопросов, которые помогут определить размер кластера:

    1. Какие типы запросов необходимо выполнять?

    2. Вам нужно выполнить запросы stale=ok или stale=false ?

    3. Запросы простые или сложные (например, требующие JOIN)?

    4. Каковы требования к пропускной способности и задержке для ваших запросов?

    Разные запросы требуют разных ресурсов. Простой запрос может вернуть результаты в течение миллисекунд, тогда как сложный запрос может потребовать несколько секунд.

    Sizing Analytics Service Nodes

    Механизм Analytics — это полноценный процессор параллельных запросов, поддерживающий параллельные соединения, агрегирование и сортировку данных JSON.

    Служба аналитики зависит от службы данных и требует, чтобы служба данных работала по крайней мере на одном из узлов кластера.

    Место для данных

    • Убедитесь, что пространство данных для узла Analytics учитывает реплики метаданных. В настоящее время служба аналитики реплицирует только метаданные, а не фактические данные. Реплики метаданных связаны с небольшими накладными расходами, поскольку метаданные обычно имеют небольшой размер.

    • При оценке запроса модуль Analytics использует временное дисковое пространство. Тип выполняемого запроса может повлиять на объем требуемого временного дискового пространства. Например, запрос с большим количеством JOIN, агрегатов, окон или других предикатов потребует больше временного дискового пространства. Как правило, временное дисковое пространство может вдвое превышать объем данных.

    • Процент теневых данных, который зависит от вашего варианта использования.

    • При приеме данных из службы данных в службу аналитики может быть предоставлен фильтр, который пропорционально уменьшает размер принимаемых данных, а также размер хранилища для службы аналитики.

    Типы дисков и их разделение

    Во время выполнения запроса механизм запросов Analytics пытается одновременно считывать и обрабатывать данные из всех разделов данных. По этой причине количество операций ввода-вывода в секунду (IOPS) фактического физического диска, на котором находится каждый раздел данных, играет важную роль в определении времени выполнения запроса. Современные устройства хранения, такие как твердотельные накопители, имеют гораздо более высокие показатели IOPS и могут лучше справляться с одновременным чтением, чем жесткие диски. Поэтому наличие одного раздела данных на устройствах с высоким IOPS не позволит полностью использовать их возможности.

    Чтобы упростить настройку типичного случая, когда узел имеет одно современное устройство хранения, служба Analytics автоматически создает несколько разделов данных на одном устройстве хранения только в том случае, если во время инициализации узла указан один «Путь к диску Analytics». . Количество автоматически созданных разделов данных определяется по следующей формуле:

    • Максимальное количество создаваемых разделов = Min((Память аналитики в МБ / 1024), 16)

    • Фактически созданные разделы = Мин. (виртуальные ядра узла, Максимальное количество создаваемых разделов)

    Например, если на узле имеется 8 виртуальных ядер, а для службы Analytics настроен объем памяти >= 8 ГБ, на этом узле будет создано 8 разделов данных. Точно так же, если узел имеет 32 виртуальных ядра и настроен с памятью >= 16 ГБ, будет создано только 16 разделов, поскольку 16 — это верхняя граница для автоматического разделения.

    Соображения по индексу

    Размер вторичного индекса примерно равен общему размеру проиндексированных полей в коллекции Analytics. Например, если в коллекции 20 полей, а во вторичном индексе присутствует только одно из этих полей, размер вторичного индекса будет составлять примерно 1/20 от размера коллекции.

    Определение размера узлов службы обработки событий

    Обработка событий — это служба, ориентированная на вычисления. По умолчанию служба обработки событий имеет одного рабочего процесса, и каждый рабочий процесс имеет два потока выполнения. Вы можете масштабировать события как по вертикали, добавляя больше рабочих, так и по горизонтали, добавляя больше узлов. Служба Eventing разделит виртуальные корзины по количеству доступных узлов.

    ЦП

    Поскольку Eventing позволяет писать и запускать произвольный код, JavaScript, трудно придумать идеальную формулу определения размера, если не разработаны все функции и не известны их операции KV, операции запроса и cURLops, а также ожидаемая частота мутаций.

    Например, если вы обрабатываете 100 тыс. мутаций в секунду и сопоставляете только 1 из 1000 шаблонов, а затем выполняете интенсивные вычисления для совпадающих 100 элементов в своей функции обработки событий, вам потребуется в 100 раз меньше вычислений, чем если бы вы выполняли интенсивные вычисления для каждого мутация.

    Обработка событий также может выполнять ввод-вывод на внешние конечные точки REST посредством синхронного вызова HTTP/S cURL. В этом случае обработка событий обычно блокирует ввод-вывод и не требует много ресурсов ЦП. Однако. если вы хотите, чтобы высокая пропускная способность превышала пропускную способность, вам потребуется больше рабочих и, следовательно, больше ядер.

    8 виртуальных ЦП или 4 физических ядра следует считать хорошим началом для запуска нескольких функций обработки событий.

    RAM

    В целом квота памяти Eventing в 256 МБ достаточна практически для всех рабочих нагрузок.

    При вертикальном масштабировании путем добавления большего количества воркеров (в настройках обработчика) вы можете увидеть остановку обработки, когда число превысит 48 воркеров. В этом случае повышение квоты памяти до 384 МБ или даже 512 будет оправдано. Не добавляйте память к квоте памяти службы обработки событий без обоснованной необходимости, так как это может привести к проблемам с ресурсами.

    Сбор данных для хранения событий (ранее — Ведро метаданных)

    Функции обработки событий хранят менее 2048 документов на функцию. Если таймеры не используются или у вас менее нескольких тысяч активных таймеров, то размер коллекции хранилища Eventing может быть просто в корзине с минимальным размером 100 МБ.

    Однако, если вы используете таймеры, вам придется выделить дополнительное пространство примерно в 800 байт + размер передаваемого контекста (состояние, передаваемое функции при ее вызове в будущем) для каждого активного таймера.

    Допустим, у вас есть контекст размером 200 байт (всего 1 КБ/таймер), тогда для 100 000 активных таймеров вам потребуется 100 МБ дополнительного места в этой корзине.

    В качестве наилучшей практики мы рекомендуем сохранять эту коллекцию на 100 % резидентной. Обратите внимание, что эту коллекцию можно использовать во всех ваших функциях обработки событий.

    Sizing for Replication (XDCR)

    Перед настройкой репликации необходимо убедиться, что ваш кластер правильно настроен и подготовлен.

    Размер вашего кластера должен быть правильным, чтобы он мог обрабатывать новые потоки XDCR.

    Например, для XDCR требуется 1-2 дополнительных ядра ЦП на поток; а в некоторых случаях потребуется дополнительная оперативная память и сетевые ресурсы. Если кластер не рассчитан на обработку 90 123 и 90 124, существующая рабочая нагрузка 90 123 и новые потоки XDCR могут отрицательно сказаться на производительности как XDCR, так и кластера в целом.

    Сведения о подготовке кластера к репликации см. в разделе Подготовка к XDCR.

    Руководство по выбору размеров | Couchbase Документы

    Оцените общие цели производительности и емкости, которые у вас есть для Couchbase, и используйте эту информацию для определения необходимых ресурсов, которые вам потребуются для вашего развертывания.

    Когда вы планируете развернуть кластер Couchbase Server, возможно, самый распространенный (и важный) вопрос, который возникает: Сколько узлов мне нужно и какого они должны быть размера?

    С ростом числа сервисов Couchbase и гибкостью платформы данных Couchbase ответ на этот вопрос может оказаться сложным. Это руководство призвано помочь вам лучше масштабировать развертывание.

    Если вам нужны подробные рекомендации для вашего конкретного развертывания, вы можете обратиться в службу поддержки Couchbase.

    Рекомендации по размеру и расчеты, обсуждаемые в этом руководстве, основаны на анализе данных о производительности и распространенных случаях использования.

    Общие соображения

    Размер вашего кластера Couchbase Server имеет решающее значение для его общей стабильности и производительности. Несмотря на то, что для запуска Couchbase Server существуют некоторые базовые системные требования, вам все равно необходимо оценить общие требования к производительности и емкости для вашей рабочей нагрузки и набора данных, а затем разделить их на доступное оборудование и ресурсы.

    Вашему приложению требуется, чтобы большая часть операций чтения выполнялась из кэша, а емкость ввода-вывода была достаточной для обработки операций записи. Во всех областях должно быть достаточно мощностей, чтобы поддерживать все, что делает система, сохраняя при этом требуемый уровень производительности.

    Многомерное масштабирование

    Couchbase Services — это то, что позволяет вам получать доступ к вашим данным и поддерживать их. Эти сервисы можно развертывать, поддерживать и предоставлять независимо друг от друга. Эта независимая сервисная модель позволяет использовать преимущества многомерного масштабирования , благодаря чему кластер можно точно настроить для оптимальной обработки возникающих требований к рабочей нагрузке для каждой службы отдельно.

    Поскольку каждая служба предъявляет разные требования к аппаратным ресурсам, многомерное масштабирование играет важную роль при определении размера кластера Couchbase как до, так и после развертывания. Например, основные операции Data Service часто могут значительно выиграть от позволяет масштабировать небольших товарных узлов, в то время как операции с малой задержкой со службой запросов могут получить большую выгоду от масштабирования аппаратных ресурсов на данном узле.

    Для получения дополнительной информации о характере и потребностях в ресурсах каждой службы Couchbase см. Службы.

    О ресурсах Couchbase Server

    В этом руководстве рассматриваются четыре типа ресурсов, которые следует учитывать при определении размера узла кластера Couchbase Server:

    ЦП
    ЦП

    относится к количеству ядер и тактовой частоте, которые необходимы для выполнения вашей рабочей нагрузки.

    ОЗУ

    Оперативная память часто является одной из наиболее важных областей для правильного определения размера. Кэшированные документы позволяют обслуживать операции чтения с очень низкой задержкой и стабильно высокой пропускной способностью.

    Этот ресурс представляет основную память, которую вы выделяете Couchbase Server, и должен определяться следующими факторами:

    • Сколько свободной оперативной памяти доступно вне ОС и других приложений

    • Сколько данных вы хотите хранить в оперативной памяти

    • Ожидаемая задержка от производительности KV/индексирования/запросов

    Некоторые компоненты, которым требуется ОЗУ:

    Таблица 1. Минимальная квота оперативной памяти для компонентов сервера Couchbase
    Компонент Минимум оперативной памяти

    Служба данных

    256 МБ

    Служба индексов (стандартная глобальная вторичная)

    256 МБ

    Служба индексирования (оптимизированная для памяти)

    Минимум 256 МБ, рекомендуется 1024 МБ и выше

    Служба поиска (полнотекстовый поиск)

    минимум 256 МБ; 2048 МБ и выше рекомендуется

    Служба запросов

    Для этой службы не требуется выделение оперативной памяти.

    Служба организации мероприятий

    256 МБ

    Служба аналитики

    1024 МБ

    Хранилище (дисковое пространство)

    Требования к вашей дисковой подсистеме:

    • Размер диска — объем дискового пространства, необходимый для хранения всего набора данных.

    • Дисковый ввод-вывод — это комбинация вашей устойчивой скорости чтения/записи, необходимости сжатия файлов базы данных и всего остального, что требует доступа к диску.

    Чтобы лучше поддерживать Couchbase Server, имейте в виду следующее:

    • Дисковое пространство продолжает расти, если коэффициент фрагментации продолжает расти. Чтобы смягчить это, добавьте достаточно буфера на диске для хранения всех данных. Кроме того, следите за коэффициентом фрагментации в пользовательских интерфейсах Couchbase и при необходимости запускайте процессы сжатия.

    • Твердотельные накопители (SSD) желательны, но не обязательны. SSD обеспечит гораздо лучшую производительность, чем жесткий диск (HDD), когда речь идет о пропускной способности диска и задержке.

    Сеть

    Достаточная пропускная способность сети жизненно важна для производительности Couchbase Server. Надежная высокоскоростная сеть для внутрикластерной и межкластерной связи оказывает огромное влияние на общую производительность и масштабируемость Couchbase Server.

    В большинстве случаев оптимальной производительности можно достичь с межсоединениями на 1 Гбит/с, но для некоторых может потребоваться 10 Гбит/с.

    Sizing Data Service Nodes

    Узлы Data Service обрабатывают операции службы данных, такие как создание/чтение/обновление/удаление (CRUD).

    Важно помнить о сценариях использования и рабочих нагрузках приложений, поскольку разные рабочие нагрузки приложений требуют разных ресурсов. Например, если ваш рабочий набор должен полностью находиться в памяти, вам может потребоваться большой объем ОЗУ. С другой стороны, если вашему приложению требуется только 10 % данных в памяти, вам потребуются диски с достаточным пространством для хранения всех данных и достаточно быстрые для операций чтения/записи.

    Вы можете начать определение размера узлов службы данных, ответив на следующие вопросы:

    1. Приложение преимущественно (или даже исключительно) использует доступ к отдельным документам?

    2. Планируете ли вы использовать XDCR?

    3. Каков размер вашего рабочего набора и каковы ваши требования к пропускной способности и задержке операций с данными?

    Ответы на приведенные выше вопросы помогут вам лучше понять требования к емкости вашего кластера и дать более точную оценку размера.

    Ниже приведен пример использования для определения размера ОЗУ:

    Таблица 2. Входные переменные для определения размера ОЗУ
    Входная переменная Значение

    номер_документов

    1 000 000

    ID_size

    100 байт

    значение_размер

    10 000 байт

    количество_реплик

    1

    work_set_percentage

    20%

    Таблица 3. Константы для определения размера ОЗУ
    Константы Значение

    Тип хранения

    Твердотельный накопитель

    накладные_проценты

    25%

    metadata_per_document

    56 байт

    high_water_mark

    85%

    На основе предоставленных данных приблизительная формула определения размера будет следующей:

    Таблица 4. Формула руководства для определения размера кластера
    Переменная Расчет

    кол-во копий

    1 + количество_реплик

    общие метаданные

    (documents_num) * (metadata_per_document + ID_size) * (no_of_copies)

    total_dataset

    (documents_num) * (value_size) * (no_of_copies)

    рабочий набор

    total_dataset * (working_set_percentage)

    Требуется квота оперативной памяти кластера

    (общие_метаданные + рабочий_набор) * (1 + запас) / (высокая_отметка)

    Количество узлов

    Требуемая квота оперативной памяти кластера / per_node_ram_quota

    Основываясь на приведенной выше формуле, ниже приведены рекомендуемые размеры:

    Таблица 5. Рекомендуемые размеры
    Переменная Расчет

    кол-во копий

    = 1 для оригинала и 1 для реплики

    общие метаданные

    = 1 000 000 * (100 + 56) * (2) = 312 000 000 байт

    total_dataset

    = 1 000 000 * (10 000) * (2) = 20 000 000 000 байт

    рабочий набор

    = 20 000 000 000 * (0,2) = 4 000 000 000 байт

    Требуется квота оперативной памяти кластера

    = (312 000 000 + 4 000 000 000) * (1+0,25)/(0,85) = 6 341 176 470 байт

    Это говорит о том, что для всего кластера требуется 7 ГБ оперативной памяти. Обратите внимание, что этот объем является дополнением к требованиям к оперативной памяти для операционной системы и любого другого программного обеспечения, работающего на узлах кластера.

    Накладные расходы ЦП

    При определении размера необходимо учитывать необработанные накладные расходы ЦП при использовании большого количества сегментов.

    • Мы рекомендуем выделить 0,2 ядра на блок для обеспечения стабильности работы. Эти накладные расходы не учитывают какую-либо внешнюю рабочую нагрузку, размер которой должен определяться отдельно.

    • Рекомендуется мониторинг использования ЦП и системных ограничений

    Определение размера узлов службы индексирования

    Размер узла, на котором запущена служба индексирования, должен иметь правильный размер для создания и обслуживания вторичных индексов, а также для выполнения сканирования индексов для запросов N1QL.

    Аналогично узлам, на которых работает служба данных, ответьте на следующие вопросы, чтобы удовлетворить потребности вашего приложения:

    1. Какова длина ключа документа?

    2. Какие поля нужно индексировать?

    3. Будете ли вы использовать простые или составные индексы?

    4. Каков минимальный, максимальный или средний размер значения поля индекса?

    5. Сколько индексов вам нужно?

    6. Сколько документов нужно проиндексировать?

    7. Какой процент индекса рабочего набора требуется в памяти?

    Ответы на эти вопросы помогут вам лучше понять требования к емкости вашего кластера и дать более точную оценку размера.

    Ниже приведен пример использования для определения размера ОЗУ для службы индексов:

    Следующее руководство по определению размера можно использовать для расчета требований к памяти для каждого отдельного индекса и для определения общей квоты ОЗУ, необходимой для служба «Индекс».

    Таблица 6. Входные переменные для определения размера ОЗУ
    Входная переменная Значение

    num_entries (Количество записей указателя)

    10 000 000

    ID_size (Размер DocumentID)

    30 байт

    index_entry_size (Размер вторичного ключа)

    50 байт

    working_set_percentage (memdb, Plasma, ForestDB)

    100%, 20%, 20%

    Таблица 7. Константы для определения размера ОЗУ
    Константы Значение

    накладные_проценты

    25%

    metadata_back_index (memdb, Plasma, ForestDB)

    46, 46, 40 байт

    metadata_main_index (memdb, Plasma, ForestDB)

    74, 74, 70 байт

    metadata_per_entry (memdb, Plasma, ForestDB)

    metadata_back_index + metadata_main_index

    На основании предоставленных данных приблизительная формула определения размера будет следующей:

    Таблица 8. Ориентировочная формула для определения размера кластера
    Переменная Расчет

    total_index_data(вторичный индекс) (memdb)

    (число_записей) * (метаданные_на_запись + ID_size + index_entry_size)

    total_index_data(вторичный индекс) (Plasma, ForestDB)

    (количество_записей) * (метаданные_за_запись + размер_идентификатора + размер_записи_индекса) * 2

    total_index_data(первичный индекс) (memdb, Plasma, ForestDB)

    (число_записей) * (основной_индекс метаданных + размер_идентификатора + размер_записи_индекса)

    index_memory_required(100% резидент) (memdb)

    total_index_data * (1 + служебные данные)

    index_memory_required(20% резидентов) (Plasma, ForestDB)

    total_index_data * (1 + служебные данные) * work_set

    Основываясь на приведенной выше формуле, ниже приведены рекомендуемые размеры:

    Таблица 9. Рекомендуемые размеры
    Переменная Расчет

    total_index_data(вторичный индекс) (база памяти)

    (10000000) * (120 + 30 + 50) = 2000000000 байт

    total_index_data(вторичный индекс) (плазма)

    (10000000) * (120 + 30 + 50) * 2 = 4000000000 байт

    total_index_data(вторичный индекс) (ForestDB)

    (10000000) * (80 + 30 + 50) * 2 = 3200000000 байт

    index_memory_required(100% постоянное) (база памяти)

    (2000000000) * (1 + 0,25) = 2500000000 байт

    index_memory_required(20% резидентов) (плазма)

    (2000000000) * (1 + 0,25) * 0,2 = 1000000000 байт

    index_memory_required(20% резидентов) (ForestDB)

    (3200000000) * (1 + 0,25) * 0,2 = 800000000 байт

    В приведенном выше примере показаны требования к памяти для вторичного индекса с 10 М элементами индекса, каждый из которых имеет размер вторичного ключа 50 байт и идентификатор документа размером 30 байт. Требования к использованию памяти: 2,5 ГБ (memdb, 100% резидентная), 1 ГБ (плазменная, 20% резидентная), 800 МБ (Forestdb, 20% резидентная).

    Обратите внимание, что механизм хранения, использованный при расчете размера, соответствует режиму хранения, выбранному для службы индексов, следующим образом:

    Таблица 10. Механизм хранения и режим хранения
    Механизм хранения Режим хранения

    Стандартный GSI (версия для сообщества)

    ФорестДБ

    Стандарт GSI (корпоративная версия)

    Плазма

    Оптимизированный для памяти (Enterprise Edition)

    база данных

    Определение размеров узлов службы запросов

    Узел, на котором работает служба запросов, выполняет запросы для нужд вашего приложения.

    Поскольку службе запросов не требуется сохранять данные на диск, требования к ресурсам для дискового пространства и дискового ввода-вывода очень минимальны. Вам нужно только учитывать процессор и память.

    Есть несколько вопросов, которые помогут определить размер кластера:

    1. Какие типы запросов необходимо выполнять?

    2. Вам нужно выполнить запросы stale=ok или stale=false ?

    3. Запросы простые или сложные (например, требующие JOIN)?

    4. Каковы требования к пропускной способности и задержке для ваших запросов?

    Разные запросы требуют разных ресурсов. Простой запрос может вернуть результаты в течение миллисекунд, тогда как сложный запрос может потребовать несколько секунд.

    Sizing Analytics Service Nodes

    Механизм Analytics — это полноценный процессор параллельных запросов, поддерживающий параллельные соединения, агрегирование и сортировку данных JSON.

    Служба аналитики зависит от службы данных и требует, чтобы служба данных работала по крайней мере на одном из узлов кластера.

    Место для данных

    • Убедитесь, что пространство данных для узла Analytics учитывает реплики метаданных. В настоящее время служба аналитики реплицирует только метаданные, а не фактические данные. Реплики метаданных связаны с небольшими накладными расходами, поскольку метаданные обычно имеют небольшой размер.

    • При оценке запроса модуль Analytics использует временное дисковое пространство. Тип выполняемого запроса может повлиять на объем требуемого временного дискового пространства. Например, запрос с большим количеством JOIN, агрегатов, окон или других предикатов потребует больше временного дискового пространства. Как правило, временное дисковое пространство может вдвое превышать объем данных.

    • Процент теневых данных, который зависит от вашего варианта использования.

    • При приеме данных из службы данных в службу аналитики может быть предоставлен фильтр, который пропорционально уменьшает размер принимаемых данных, а также размер хранилища для службы аналитики.

    Типы дисков и их разделение

    Во время выполнения запроса механизм запросов Analytics пытается одновременно считывать и обрабатывать данные из всех разделов данных. По этой причине количество операций ввода-вывода в секунду (IOPS) фактического физического диска, на котором находится каждый раздел данных, играет важную роль в определении времени выполнения запроса. Современные устройства хранения, такие как твердотельные накопители, имеют гораздо более высокие показатели IOPS и могут лучше справляться с одновременным чтением, чем жесткие диски. Поэтому наличие одного раздела данных на устройствах с высоким IOPS не позволит полностью использовать их возможности.

    Чтобы упростить настройку типичного случая, когда узел имеет одно современное устройство хранения, служба Analytics автоматически создает несколько разделов данных на одном устройстве хранения только в том случае, если во время инициализации узла указан один «Путь к диску Analytics». . Количество автоматически созданных разделов данных определяется по следующей формуле:

    • Максимальное количество создаваемых разделов = Min((Память аналитики в МБ / 1024), 16)

    • Фактически созданные разделы = Мин. (виртуальные ядра узла, Максимальное количество создаваемых разделов)

    Например, если на узле имеется 8 виртуальных ядер, а для службы Analytics настроен объем памяти >= 8 ГБ, на этом узле будет создано 8 разделов данных. Точно так же, если узел имеет 32 виртуальных ядра и настроен с памятью >= 16 ГБ, будет создано только 16 разделов, поскольку 16 — это верхняя граница для автоматического разделения.

    Соображения по индексу

    Размер вторичного индекса примерно равен общему размеру проиндексированных полей в коллекции Analytics. Например, если в коллекции 20 полей, а во вторичном индексе присутствует только одно из этих полей, размер вторичного индекса будет составлять примерно 1/20 от размера коллекции.

    Определение размера узлов службы обработки событий

    Обработка событий — это служба, ориентированная на вычисления. По умолчанию служба обработки событий имеет одного рабочего процесса, и каждый рабочий процесс имеет два потока выполнения. Вы можете масштабировать события как по вертикали, добавляя больше рабочих, так и по горизонтали, добавляя больше узлов. Служба Eventing разделит виртуальные корзины по количеству доступных узлов.

    ЦП

    Поскольку Eventing позволяет писать и запускать произвольный код, JavaScript, трудно придумать идеальную формулу определения размера, если не разработаны все функции и не известны их операции KV, операции запроса и cURLops, а также ожидаемая частота мутаций.

    Например, если вы обрабатываете 100 тыс. мутаций в секунду и сопоставляете только 1 из 1000 шаблонов, а затем выполняете интенсивные вычисления для совпадающих 100 элементов в своей функции обработки событий, вам потребуется в 100 раз меньше вычислений, чем если бы вы выполняли интенсивные вычисления для каждого мутация.

    Обработка событий также может выполнять ввод-вывод на внешние конечные точки REST посредством синхронного вызова HTTP/S cURL. В этом случае обработка событий обычно блокирует ввод-вывод и не требует много ресурсов ЦП. Однако. если вы хотите, чтобы высокая пропускная способность превышала пропускную способность, вам потребуется больше рабочих и, следовательно, больше ядер.

    8 виртуальных ЦП или 4 физических ядра следует считать хорошим началом для запуска нескольких функций обработки событий.

    RAM

    В целом квота памяти Eventing в 256 МБ достаточна практически для всех рабочих нагрузок.

    При вертикальном масштабировании путем добавления большего количества воркеров (в настройках обработчика) вы можете увидеть остановку обработки, когда число превысит 48 воркеров. В этом случае повышение квоты памяти до 384 МБ или даже 512 будет оправдано. Не добавляйте память к квоте памяти службы обработки событий без обоснованной необходимости, так как это может привести к проблемам с ресурсами.

    Сбор данных для хранения событий (ранее — Ведро метаданных)

    Функции обработки событий хранят менее 2048 документов на функцию. Если таймеры не используются или у вас менее нескольких тысяч активных таймеров, то размер коллекции хранилища Eventing может быть просто в корзине с минимальным размером 100 МБ.

    Однако, если вы используете таймеры, вам придется выделить дополнительное пространство примерно в 800 байт + размер передаваемого контекста (состояние, передаваемое функции при ее вызове в будущем) для каждого активного таймера.

    Допустим, у вас есть контекст размером 200 байт (всего 1 КБ/таймер), тогда для 100 000 активных таймеров вам потребуется 100 МБ дополнительного места в этой корзине.

    В качестве наилучшей практики мы рекомендуем сохранять эту коллекцию на 100 % резидентной. Обратите внимание, что эту коллекцию можно использовать во всех ваших функциях обработки событий.

    Sizing for Replication (XDCR)

    Перед настройкой репликации необходимо убедиться, что ваш кластер правильно настроен и подготовлен.

    Размер вашего кластера должен быть правильным, чтобы он мог обрабатывать новые потоки XDCR.

    Например, для XDCR требуется 1-2 дополнительных ядра ЦП на поток; а в некоторых случаях потребуется дополнительная оперативная память и сетевые ресурсы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
