Принцип работы ручного заклепочника: Ручной заклепочник виды принцип работы и правильность применения

alexxlab | 23.06.2018 | 0 | Разное

Содержание

Заклепочник ручной: виды и принципы работы

Заклепочник ручной – востребованный в строительстве инструмент. С его помощью выполняют прочное крепление металлических деталей разной толщины, при этом используются заклепки – это разновидность крепежа в виде клепки со стержнем, на одной стороне которого есть уширение, или с резьбой. Данный метод обеспечивает более прочное и надежное соединение элементов конструкции, чем сварка, т. к. швы, созданные путем плавления металла, подвержены воздействию усилия на разрыв и могут деформироваться. Заклепки же выдерживают более сильную нагрузку.

Виды ручных заклепочных инструментов

Когда рассматриваются разные модели, прежде всего учитывают диаметр тела заклепки. Если крепеж массивный, характеризуется крупным сечением стержня, применяют более мощный инструмент. Такая необходимость обусловлена тем, что придется прилагать много усилий в процессе работы. Для установки заклепок минимального диаметра могут использоваться самые простые ручные инструменты.

Если решается вопрос, как выбрать приспособление для установки заклепок, рассматривают 2 разновидности:

  1. Ручной заклепочник для резьбовых заклепок. Предназначен для работы с крепежом особого типа – в виде клепок с внутренней неполной резьбой на одном конце. С противоположной стороны подобных изделий выполняется развальцовка. Металл между этим участком и внутренней резьбой относительно мягкий, благодаря чему при попытке вытянуть предварительно закрученную в эту клепку шпильку материал сминается, прижимая детали друг к другу. Резьбовой заклепочник представляет собой мощный инструмент. Соответственно, его цена будет выше по сравнению с аналогами.
  2. Ручной заклепочник для вытяжных заклепок. Он разжимает крепежный элемент в отверстии, что делает соединение прочным. Это простая модель ручного заклепочника. Подходит для домашних работ. С его помощью можно крепить детали посредством заклепок небольшого диаметра. Внешне инструмент напоминает пассатижи или пистолет. Данная модель стоит дешевле.

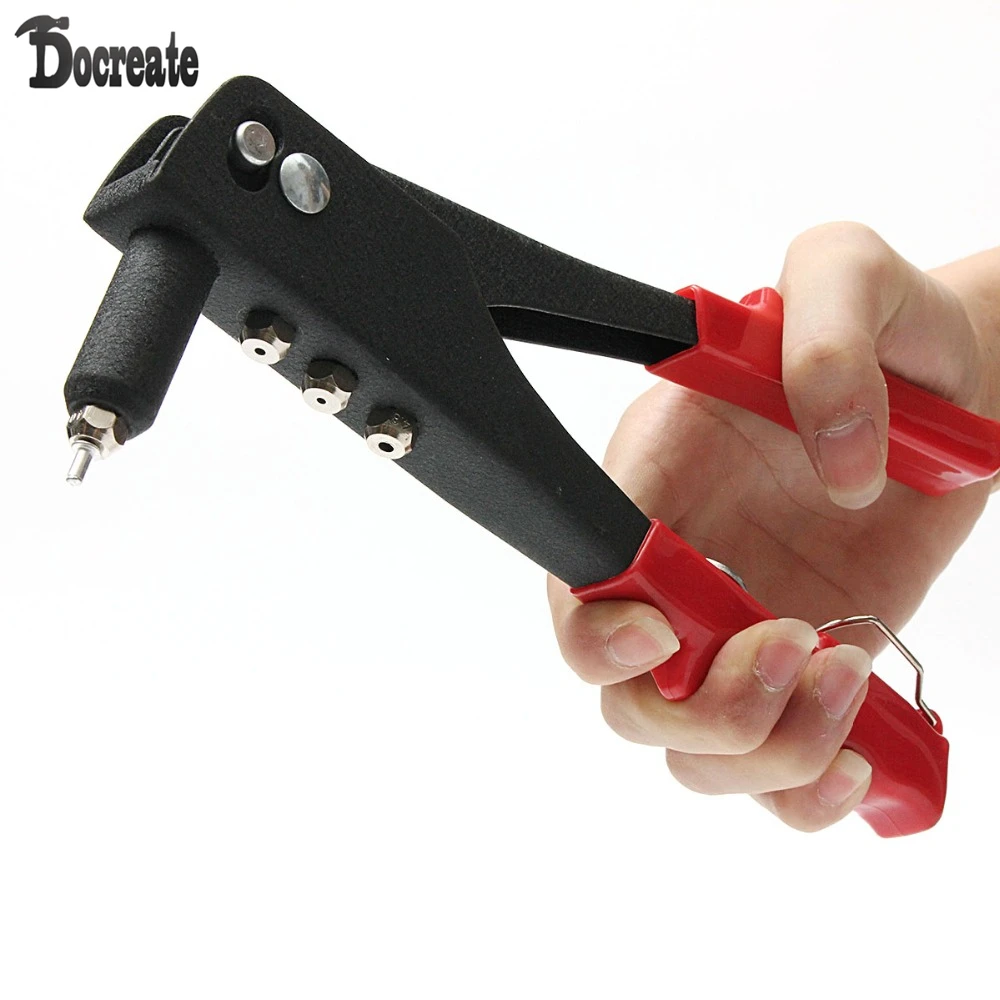

Заклепочник представлен в 2 вариантах, отличающихся по конструкции и мощности: одноручный, двуручный. Последняя из моделей ручных приспособлений является усиленной. С его помощью можно крепить металл заклепками большого размера. Для сравнения, одноручный заклепочник предназначен для работы при помощи заклепок диаметром до 5 мм. Двуручный вариант справляется с крепежными элементами, размер которых достигает 6,4 мм. С его помощью можно выполнять большие объемы работ.

Обе разновидности заклепочника часто оснащаются поворотной головкой. С помощью такого инструмента крепеж устанавливается в труднодоступных местах. Голова ручного заклепочника поворачивается на 360°. Для сравнения, простые модели оснащаются неповоротной головкой, они отличаются по цене. Поворотный ручной заклепочник представляет группу наиболее дорогих инструментов. При выборе учитывают вид крепежа и материала, что позволит качественно выполнить работу. Нужно знать и толщину соединения заготовок.

Принцип и особенности работы устройства

Если интересно, что собой представляет инструмент для заклепывания, как работает заклепочник, следует выделить общие для всех моделей узлы. Устройство состоит из головки, посредством которой производится установка крепежа, а также рукоятки, выполняющей функцию рычажного механизма и оказывающей воздействие нужной силы на головку, чтобы та в свою очередь давила на заклепку. Используемый крепеж может быть изготовлен из разных материалов: алюминий, сталь, нержавейка. Чем жестче заклепка, тем более мощным должен быть ручной заклепочник.

Принцип работы подобных приспособлений основан на передаче усилия от рычага к головке. Когда крепежный элемент вставляется в отверстие, под воздействием ручного заклепочника происходит его деформация. В результате заклепка остается с 2 сторон материала. Чтобы понять принцип работы инструмента, нужно изучить ассортимент крепежа. Заклепки для ручного заклепочника существуют в 2 исполнениях:

  • монолитные;
  • трубчатые.

Первый вариант используется реже, т. к. появились более совершенные аналоги – пистоны или трубчатый крепеж. Монолитный вариант напоминает проволоку. Когда он вставляется в отверстие заготовки, под воздействием усилия стержень сжимается и с обеих сторон приобретает уплощенную форму. Принцип работы ручного заклепочника с пистонами (полыми заклепками) отличается. Можно встретить вытяжные и резьбовые пистоны. Такой крепеж – очень надежный метод соединения металлических заготовок.

Если с помощью ручного заклепочника нужно установить вытяжные заклепки, то в этом случае внутренний стержень останется в отверстии детали на участке крепления. Принцип работы инструмента с резьбовыми крепежными элементами схож – на нижнюю часть оказывается интенсивная нагрузка, металл сминается. Этот участок заклепки приобретает уплощенную форму. Чем крупнее размеры крепежного элемента, тем более интенсивным должно быть усилие, оказываемое ручным заклепочником. Если нужно обеспечить зазор между заготовкой и крепежом, такую роль играет втулка заклепки.

Как правильно пользоваться ручным заклепочником?

Прежде всего делают разметку заготовок. Без этого не получится правильно соединить детали. По разметке сверлится отверстие, размер которого необходимо было сделать на 1 мм больше диаметра заклепки, чтобы крепеж свободно зашел в него. Если планируется скрытое крепление, нужно выполнить развальцовку отверстия. Тогда шляпка закрепленного ручным заклепочником крепежа не сильно выступает над поверхностью детали. Она будет утоплена в металл.

Если используется профессиональный заклепочник, как работать с ним? Прежде всего нужно найти на поверхности инструмента гильзы разных диаметров. С их помощью можно установить крепеж нескольких размеров. Затем своими руками выполняется подготовка ручного заклепочника. В головку устанавливается часть крепежного элемента (та, что со стержнем), шляпка располагается в точке будущего крепления.

Стержень должен выступать над поверхностью металла минимум на 1 мм. Если используется ручной заклепочник с поворотной головкой, выполняют регулировку инструмента. Подвижный элемент конструкции устанавливается в нужное положение. Проверяют точность расположения инструмента относительно разметки на поверхности металла. Ручной заклепочник должен плотно прилегать к шляпке, установленной в отверстии заготовки. Только в этом случае можно получить высокое качество крепления.

При клепании нажимают на ручку заклепочника одной рукой или двумя, все зависит от типа инструмента (одноручный или двуручный). Делают несколько движений рукояткой, работу прекращают, когда выступающая ножка крепежа оторвется. В процессе работы учитывают следующие тонкости:

  1. Длина крепежа зависит от толщины заготовки.
  2. Чтобы упрочнить соединение, применяют крепежные элементы, изготовленные из того же материала, что и соединяемые детали.
  3. Работа выполняется в защитных очках и перчатках, т. к. могут отлетать ножки клепок.
  4. Рекомендуется использовать ручной заклепочник, оснащенный контейнером для сбора ножек крепежа. Тогда повысится уровень безопасности на участке выполняемых работ: кусочки металла не будут разлетаться.

Если между крепежным элементом и заготовкой слишком большой зазор, качество крепления ухудшится.

Как работает заклепочник ручной и как им правильно пользоваться + видео и фото

Заклепочник можно назвать мастером сращивания различных заготовок. Для использования в домашнем хозяйстве подойдет именно ручной инструмент. В статье можно ознакомиться с тем, как работает устройство и как им правильно пользоваться.

По какому принципу работает заклепочник ручной

Клепание всегда было сложным и трудоемким процессом с массой недостатков и различных нюансов. Не всегда можно было во время работы подступиться к обеим сторонам сращиваемых деталей, да и физическую нагрузку нужно было прикладывать немалую. О выполнении процесса в домашних условиях не было и речи.
После того как появился заклепочник ручной, имеющий компактные размеры, стало возможным надежное соединение деталей без особых физических нагрузок. Помимо этого, в устройстве инструмента нет ничего сложного и разобраться с принципом его работы может любой желающий.

Внимание! Такого рода заклепочник обеспечивает беспроблемный доступ к обеим рабочим сторонам одновременно. Дополнительная поддержка при выполнении работы не требуется.

Единственная манипуляция, которую потребуется выполнить мастеру – проделывание отверстия для входа клепки. После этого она очень быстро закрепляется инструментом. С помощью заклепочника крепят большинство известных кровельных материалов (например профилированный лист), а также производят фиксацию уголков, труб и т.д.

Соединения, выполненные с помощью заклепок очень надежны. Они отличаются высокой виброустойчивостью. В отличии от сварки такой крепеж никогда не лопнет внезапно. Если сравнивать заклепку с винтовым соединением, то она намного выигрывает в цене. Ведь по сути – это просто небольшой кусок мягкой проволоки.

Как устроен заклепочник ручной

Состоит заклепочник из следующих деталей:

  1. Головки, которая надевается на сердечник заклепки.
  2. Корпуса, являющегося станиной для упора и нижней рукояткой одновременно.
  3. Верхней рукоятки. Эта часть инструмента опирается на корпус при помощи оси и выполняет функцию силового рычага.
  4. Рабочая втулка после сжатия рукояток сжимает цанговые кулачки. В результате их совместной работы стержень заклепки крепко фиксируется.
  5. Далее, с помощью тех же цанговых кулачков, стержень вытягивается из втулки. Образуется расклепанное кольцо.
  6. В то время как мастер разжимает рукоятки, конусная втулка разжимает цанговый механизм и он переходит в исходное положение.
  7. Упором для пружины является крышка. При необходимости осмотра кулачков заклепочник разбирают и ее снимают.
  8. В корпусе есть место для сменных головок. Их подбирают в зависимости от диаметра заклепки.

Если рассматривать в общем, то заклепочник представляет собой пистолет, оснащенный двумя механизмами:

  • пружинным;
  • рычажным.

Первый втягивает клепку внутрь, где она расплющивается с помощью рычажной системы. В результате детали накрепко соединяются между собой.

Каждый заклепочник имеет несколько насадок разного диаметра. Это позволяет пускать в дело элементы крепежа разной длины.

Как правильно работать с заклепочником и как подобрать расходные материалы

Работают с заклепочником так:

  1. Детали, которые требуют соединения, прикладывают друг к другу и надежно (иногда с помощью магнита) фиксируют.
  2. Проделывают отверстие. Его диаметр должен быть на пару мм больше размеров заклепки.
  3. В получившееся отверстие вставляют расходник.
  4. На заклепочник накручивают головку, по диаметру соответствующую стержню.
  5. Насаживают инструмент до самого бортика и сжимают рукоятки. Если с первого раза стержень не оторвался, сжатие повторяют. Иногда требуется сделать несколько подходов.

Внимание! Получившаяся заклепка не герметична. Для образования непроницаемого соединения дополнительно используют силикон, герметик, шпатлевку и т.д.

Металл для втулки заклепок подбирают в зависимости от того, из какого материала изготовлены нуждающиеся в крепеже детали. Обычно это мягкие виды: медь или алюминий. Они легко деформируются и не подвергаются коррозии. Вытяжной стержень изготавливают из стали.

Работа с заклепочником

Размер клепок для инструмента должен соответствовать толщине материала. Для прочности подбирают минимально возможный диаметр. К тому же, выбирая в магазине заклепочник, обязательно проверяют соответствие набора головок диаметру клепок.

Совет. Не стоит соединять детали клепками большого диаметра. Это снижает прочность заготовки и придает конечному продукту неэстетичный вид.

Слишком длинное тело заклепки снижает прочность соединения. Опытным путем доказано, что лучше всего подходит длина на 1-1,5 см больше диаметра. Так заклепочник выполняет прочное и красивое соединение. Общая же длина тела заклепки может быть абсолютно разной. Ведь иногда нужно соединить достаточно толстые заготовки. Размеры сердечника особо не влияют на процесс. Главное здесь – его совместимость с головками.

Ручной или вытяжной заклепочник – очень удобный и универсальный инструмент. С его помощью можно быстро и прочно соединить детали в домашних условиях без помощи профессионалов.

Работа заклепочника: видео

Принцип работы заклепочника

В частных и промышленных мастерских широко востребован ручной заклёпочник, который предназначен для надёжного скрепления листовых материалов. Специалисты чаще всего применяют этот инструмент для листового металла, толщина которого не превышает 3 мм. Помимо этого, именно заклёпочник помогает своими руками и без лишних усилий прикрепить металлический лист к уголку либо профилю.

Качественный заклёпочный инструмент отличается своей универсальностью и простотой, использовать его очень просто. Он позволяет обеспечить беспрепятственный доступ к соединению, без каких-либо вспомогательных приспособлений. Отдельно стоит учесть, что для работы с заклёпочным приспособлением необходимо заранее просверлить небольшое отверстие в металлической заготовке для установки заклёпки. Фиксацию выполнит главный инструмент.

Основные сферы применения

Многие согласятся, что без заклёпочника не обходятся ни одни ремонтные работы. Универсальность этого ручного инструмента считается наиболее востребованной в тех случаях, когда нужно соединить несколько заготовок, а использование других методов крепления является нецелесообразным. Как показывает практика, с помощью этого приспособления чаще всего соединяют различные крепёжные элементы.

Что касается рычажного заклёпочника, то сам рабочий механизм представлен в виде пистолета и состоит из двух частей. Основную работу выполняет пружинный механизм, который втягивает заклёпку во внутреннюю часть инструмента. Потом рычажная система равномерно расплющивает её.

Уникальное строение ручного рычажного заклёпочника позволяет соединять между собой те детали, толщина которых может превышать отметку 10 мм.

Фиксация различных заготовок с помощью заклёпок отличается высоким качеством благодаря тому, что в этом инструменте присутствуют следующие технические характеристики:

  • Высокая степень надёжности. Под действием ручного заклёпочника создаётся неразборное соединение, за счёт чего достигается наивысшая степень прочности. Стоит отметить, что универсальность заклёпочного соединения была использована при строительстве всем известной Шуховской башни в Москве, а также Эйфелевой башни в Париже. А ведь эти архитектурные красоты существуют уже не одно десятилетие. Это ещё раз доказывает эффективность и надёжность использования заклёпок.
  • Хорошее противостояние вибрациям.
  • Подготовка к установке заклёпок проводится максимально быстро. Работа ручного инструмента длится всего несколько секунд, что существенно ускоряет темп выполнения заклёпочных работ.
  • В отличие от сварочных швов заклёпки не лопаются и не растрескиваются. Когда на соединительный элемент воздействует неблагоприятный фактор, он начинает растягиваться, благодаря чему можно своевременно увидеть имеющиеся неисправности и быстро устранить их.
  • В отличие от винтового соединения заклёпки стоят гораздо дешевле, так как они представляют собой небольшие кусочки металла цилиндрической формы.

Стоит отметить, что на сегодняшний день выпускается несколько разновидностей заклёпочных механизмов, которые могут иметь как простую, так и сложную форму. К примеру, в продаже можно встретить универсальные поворотные головки, которые можно использовать в самых труднодоступных местах. Что касается установки заклёпок — этот процесс длится всего несколько секунд.

Разновидности ручных инструментов

На сегодняшний день выпущено несколько разновидностей заклёпщиков, используемых в домашней мастерской. В эту категорию попадает резьбовой и вытяжной инструмент. Чтобы понять, какой из этих инструментов лучше, необходимо подробно изучить их характеристики и функциональные возможности.

Вытяжной клепальщик ручного типа осуществляет крепление заклёпки посредством создания определённого тягового усилия. В тех заготовках, которые необходимо соединить между собой, просверливается небольшое сквозное отверстие, а уже после этого в самом устройстве определённым образом фиксируется заклёпка. После этого заклёпка аккуратно вставляется в подготовленное отверстие и тщательно распирается. Стоит учесть, что надёжная фиксация происходит благодаря сжиманию и разжиманию рукоятки устройства.

Специалисты утверждают, что вытяжной клепальник имеет свои конструктивные особенности. Устройство оснащено специальным шариком, который в момент надавливания на инструмент начинает втягиваться в трубку заклёпки, плотно распирая её изнутри.

Для бытовых нужд можно приобрести резьбовой заклёпочник, режим работы которого практически аналогичен вытяжному агрегату. Единственное отличие состоит только в том, что в рабочем органе шарик втягивается внутрь заклёпки за счёт вращения резьбы. Этот способ соединения считается оптимальным для заготовок с небольшой толщиной. Связано это с тем, что на толстом металле гораздо проблематичнее выполнить нарезание резьбы. Огромное преимущество использования этого ручного инструмента состоит в том, что при необходимости в саму заклёпку можно вкрутить болт или винт.

Несмотря на то что начинающие мастера часто сталкиваются с вопросом, как пользоваться ручным заклёпочником вытяжного типа в бытовых условиях, именно этот инструмент считается наиболее востребованным. Он более доступен по цене и позволяет выполнить гораздо больше задач, которые возникают во время ремонта.

Техника использования

Те, кто уже сталкивался с заклёпщиком, знают, что пользоваться этим инструментом достаточно просто. Главное — запомнить принцип работы. Изначально все должно начинаться с подготовки обрабатываемого материала.

Эта процедура осуществляется следующим образом:

  • Поверхность металла тщательно выравнивается, чтобы обе заготовки хорошо прилегали друг к другу (можно использовать молоток).
  • На этом этапе обе детали нужно положить на специальную деревянную заготовку и хорошо закрепить их.
  • С помощью маркера поставить точки на тех местах, где будут просверлены небольшие отверстия для заклёпок. Стоит учесть, что этот пункт должен быть выполнен с максимальной точностью, чтобы в дальнейшем все отверстия совпадали.
  • При помощи обычной дрели просверливаются отверстия для заклёпок. Обязательно нужно учитывать размер сверла и заклёпок. К примеру, если диаметр отверстия составляет 4.8 мм, тогда нужно брать сверло 5 мм.
  • На этом этапе обязательно нужно проверить, чтобы к металлической заготовке плотно прилегала фиксирующая юбка.

Важно помнить, что длина заклёпок должна соответствовать толщине скрепляемых деталей и нагрузке, которая в итоге будет воздействовать на них. Компактные заклёпки предназначены для тех металлических листов, которые не будут нагружаться.

Все дальнейшие манипуляции должны соответствовать схеме:

  • Нужно правильно установить тонкий конец заклёпки в заточнике, чтобы насадка села на место.
  • Головка заклёпки размещается точно в отверстии на детали. Стоит учесть, что заклёпка должна немного выступать, не более чем на 12 мм.
  • На верхнюю часть детали нужно надеть заклёпочник, который должен быть расположен перпендикулярно основе.
  • Теперь осталось сделать сильный прижим. Если после этой процедуры ножка заклёпки не отпала, тогда нужно сделать несколько мощных натисков.

Чтобы результат проделанной работы отличался не только качеством, но и долговечностью, нужно провести протяжку рычажной системой. В этом случае лучше выбрать монтажную проволоку из стали. Из-за сильного прижима по краям образуются своеобразные наплавы, которые будут обеспечивать надёжное сцепление. Если металлическая заготовка будет подвержена большим нагрузкам, вдоль соединительного шва должно быть расположено несколько заклёпок. Все обрывки проволоки необходимо удалить из инструмента. Лучше всего для этого подходит шлицевая отвёртка.

Возможные трудности

Те, кто впервые столкнулся с обработкой металлических заготовок, часто интересуются, как пользоваться заклёпочником и какие трудности могут возникнуть в процессе работы.

Специалисты утверждают, что основной процент сложностей всегда связан с неправильной эксплуатацией инструмента:

  • После проведённых манипуляций образовались острые края — это значит, что была неправильно выбрана рабочая головка (большой диаметр).
  • Неправильное заклепывание может сопровождаться люфтом. Чаще всего это связано с тем, что мастер просверлил слишком большое отверстие в металлической заготовке. Но выход из этой ситуации есть — установить заклёпку большего диаметра.
  • В заклёпочнике осталась проволока. Такая ситуация возникает на фоне сильной деформации рабочего стержня.

Дабы избежать всех этих трудностей в работе, нужно чтобы все разрезы в металлической заготовке совпадали и соответствовали размеру заклёпки.

Демонтаж вытяжной заклёпки

Все знают, что заклёпка — это одноразовая крепёжная деталь, которая используется для надёжного скрепления двух и более элементов. По ряду причин могут возникнуть ситуации, когда нужно расклепать заклёпку. В этом случае на помощь придут только подручные инструменты, так как специализированного устройства не существует.

Начинать расклёпку нужно с удаления кольца, которое образовалось в момент фиксации крепежа. Если у мастера есть такая возможность, в момент сжатия материала конструкции необходимо вставить полотно пилки по металлу. В этом случае крепёж можно будет срезать, а шпиль снять, вытащив за стержень. Если же срезать или спилить не получается, тогда можно применить проверенный годами способ — сверло.

Как показывает практика, потайное кольцо можно удалить только высверливанием, а головки аккуратно сбить молотком. Стоит учесть, что этот способ применим только в том случае, если прочность скреплённого материала больше, чем у самых креплений. Помимо этого, сама процедура считается травмоопасной, так как существует большой риск повредить пальцы рук.

Принцип работы

Как пользоваться заклепочником — пожалуй, самый важный вопрос, который интересует мастера. Для того чтобы создать надежное соединение, во время его выполнения необходимо придерживаться следующего алгоритма действий:

  • Подготовка поверхности.
  • Нанесение разметки и сверление отверстий.
  • Монтаж крепежа.

На первом этапе необходимо хорошо выровнять поверхности, чтобы можно было обеспечить максимально плотный контакт между деталями.

Приступая к сверлению отверстий, необходимо следить за тем, чтобы они располагались строго по одной линии. Для надлежащего выполнения этой операции поверхности рекомендуется расположить на ровной плоскости, например, деревянной заготовке, к которой их следует зафиксировать. После этого переходят к нанесению мест расположения будущих отверстий. Далее, начинают проделывать отверстия, следя за тем, чтобы на каждой детали они располагались точно в обозначенных местах.

Важной задачей является обеспечить соответствие размера отверстия требуемым параметрам. Для этого рекомендуется брать сверло чуть большего диаметра. К примеру, если вы создаете отверстие диаметром 3,8 мм, вам следует использовать сверло диаметром 4 мм.

//www.youtube.com/embed/aGV8CU0ZwK0

Когда отверстия будут готовы, обязательно «примерьте» подготовленные крепежные элементы. Если всё сделано правильно, то голова заклепки будет плотно примыкать к поверхности в области кромки отверстия и полностью его закрывать.

На заключительном этапе устанавливают заклепки, придерживаясь следующего порядка:

  • Сперва цилиндрическое тело заклепки нужно поместить в проделанное отверстие соединяемых элементов.
  • С помощью заклепочника нужно захватить проходящий через все тело стержень, причём он должен быть зафиксирован губами или клепальной головкой инструмента непосредственно у основания головки цилиндра.
  • Оказывая необходимое усилие на стержень, его нужно вытянуть через тело заклёпки, одновременно расширяя его шляпкой и деформируя конец цилиндра. В итоге у вас должно появиться обратная широкая часть заклепки на внутренней части соединяемых элементов.
  • Подобрав необходимое усилие для заклепочника, детали надежно соединяются, после чего вам останется только отломать выступающие части вытянутого стержня.

В большинстве случаев при использовании ручного заклепочника приходится несколько раз нажимать на рычаг, чтобы добиться необходимого результата. После соединения элементов по одну его сторону будет располагаться головка тела заклепки, а по другую — расплющенный конец цилиндра, выглядящий как группа лепестков.

//www.youtube.com/embed/LV6yUkuWtIg

Рекомендации по выбору инструмента

Сегодня в магазинах предлагается множество разновидностей ручных заклепочников, которые можно приобрести по цене около 2−3 т. р. Для выбора наиболее подходящей модели вы должны сначала понять, для каких целей вам нужен инструмент. Если вы решили приобрести его для частого соединения разных элементов деталей, то советуем остановить выбор на более дорогом профессиональном инструменте. Всем остальным будет вполне достаточно и бюджетной модели, которая им обойдется примерно в 150−500 р.

Если вы хотите, чтобы инструмент прослужил вам долго, вы должны не только знать, как выбрать заклепочник ручной, но и соблюдать аккуратность во время пользования им. В противном случае он быстро сломается в ваших руках, даже если это будет дорогой профессиональный инструмент от известного бренда.

//www.youtube.com/embed/jWuvsSjuyHM

Цена — один из важных факторов, которые следует учитывать при выборе этого устройства. Но помимо него, немаловажное значение имеют и другие характеристики:

  • Материал заклепок. Для соединения алюминиевых деталей вы можете купить любой из доступных в магазинах инструмент. Если же вам предстоит выполнять фиксацию стальных деталей, то советуем сделать выбор в пользу более мощных заклепочников.
  • Удобство применения. Если вы планируете использовать для соединения крепежи разного диаметра и из разного материала, то имеет смысл приобрести двуручную модель. При выборе инструмента советуем обратить внимание на его головку. Желательно, чтобы она была поворотной. Тогда вы с легкостью сможете выполнить соединение и на сложных участках. Перед покупкой не помешает выяснить, присутствует ли в комплектации набор сменных насадок. Об этом особенно стоит побеспокоиться тем, кто собирается использовать для соединения разные крепежи.
  • Важной характеристикой, которую необходимо учитывать при выборе заклепочника, является наличие контейнера для отходов. Особенно он будет незаменим тем мастерам, которые собираются возводить забор на территории или укладывать кровлю.

Самое надежное соединение деталей

Иногда из-за особенностей конструкции невозможно передвинуть место соединения. В этом случае может помочь специальная наставка, которую закрепляют со стороны головки. При выборе размера и веса наставки нужно учитывать толщину соединения, а также материал заклепок. После этого можно начинать расклепку свободной стороны.

//www.youtube.com/embed/zVGW6TNCR6E

Оптимально, чтобы соединительный металл заполнил все пространство выполненного отверстия, и из каждой из сторон появились шляпки, которые и должны фиксировать детали. К этому методу можно прибегать не только для соединения друг с другом деталей, но и для заделывания отверстий в одном листе. Это способ часто применяется ремесленниками, когда нужно отремонтировать прохудившиеся ёмкости.

//www.youtube.com/embed/eIKUhZntZWI

Не всегда при изготовлении металлоконструкций удается соединить детали с помощью сварки. В таких случаях приходится прибегать к более аккуратному методу фиксации элементов, предусматривающему использование заклепок. С его помощью можно достаточно надежно зафиксировать между собой соединяемые элементы. Однако нужно помнить, что качество соединения обеспечить не так просто, как может показаться на первый взгляд. Оно зависит не только от заклепочника, который сегодня производители выпускают в различных вариантах.

//www.youtube.com/embed/2HtHGUD_72s

Важную роль в процессе фиксации элементов играет и сам заклёпочный крепёж. От его правильного выбора зависит, как долго скрепленные детали будут оставаться в этом положении.

//www.youtube.com/embed/-6gfGQHtQkE

От начинающих мастеров требуется не только правильно подобрать заклепки, но и узнать о том, как должно выполняться соединение деталей с помощью этого крепежа. Здесь очень важно правильно подобрать необходимое усилие для фиксации соединяемых элементов, иначе при нагрузке изделия эти части могут разболтаться, в результате чего придется всё переделывать.

Электрический заклепочник и другие варианты – каков принцип работы инструмента?

Для некоторых видов сборочных работ лучше всего подойдет заклепочник, электрический, пневматический или ручной – это определяется лишь сложностью соединения, в остальном же принцип его действия одинаков. Именно это мы и разберем в данной статье, а также научимся пользоваться данным инструментом.

Как работает заклепочник – исторические предпосылки

Как не сложно догадаться, основным результатом деятельности данного приспособления является заклепка. Ею можно соединить любые материалы, суммарная толщина которых не превысит 10 мм. Такое соединение неразборное, что считается его главным преимуществом. Вторым завидным качеством является быстрота создания соединения и легкость подготовки. Хотя совсем недавно это было заслугой только профессионалов, потому что описываемого инструмента не было еще в природе. Как же делали заклепки?Брали две половинки этого крепежа, в каждой было отверстие, куда можно было завести прутик мягкого металла. Эти две детальки вставлялись в отверстие, которое нужно снабдить заклепкой, в них загоняли прутик, сжимали с двух сторон, в результате чего мягкий металл расползался по всем отверстиям и углублениям, которые, в свою очередь, образовывали контуры шляпок. Они делали полученную заклепку неразборной. Но хлопотность процесса очевидна, к тому же, имелись непреодолимые трудности, вроде того условия, что доступ нужен был с двух сторон, а это возможно крайне редко. Требовалось много силы и времени на работу.

Ударный принцип действия на заклепку и все вытекающие требования к работе делали такое соединение непопулярным.

Но дилемма стояла перед мастерами, ведь такое соединение было очень удобным и крепким, его неразборность была огромным преимуществом в условиях вибраций, когда ни одно другое соединение не могло держаться без дополнительных укреплений, герметизаций, грунтовок и т.д. Даже сварочный шов не мог конкурировать в этом качестве, он легко лопался под действием вибронагрузок. А если еще учесть дешевизну заклепки, то отказаться от ее использования в некоторых случаях было очень глупо. Поэтому коллективный ум инженеров наконец изобрел заклепочник, который решил многие проблемы классического варианта работ с заклепками.

Как работает клёпальник?

Предварительно в месте постановки будущего клёпаного соединения высверливается необходимое количество отверстий. При работах с мягкими заготовками (пластик, кожа) прокол будущего отверстия можно производить и при помощи пуансона. Затем в посадочное место вставляется заклёпка, а рычажный механизм вводят в зазор между скрепляемыми деталями. Совместив оси заклёпки и отверстия, резким нажатием на активное плечо выдвигают пуансон, который производит сначала вталкивание заклёпки в имеющееся отверстие, а затем — высадку головки заклёпки. Фиксация от перемещения противоположного торца заклёпки производится инструментальным плечом. Ход рычага ограничивается длиной пуансонодержателя, который учитывает суммарную толщину материала в месте соединения. Далее – для резьбовых заклёпок – выполняется нарезка резьбы.

После высадки, в зависимости от конструкции инструмента рабочая головка с пуансоном либо поворачивается вокруг оси, либо отводится с помощью возвратной пружины в своё первоначальное положение. Инструмент готов к следующей операции клёпки.

В ручных клёпальниках, которые работают с вытяжными заклёпками, при возвратном ходе производится вытягивание стержня, находящегося внутри полой заклёпки. Такой инструмент имеет повышенное значение рабочего ходы, поскольку после высадки требуется ещё произвести и вытяжку. Поэтому размеры рычажного механизма здесь выше, чем в обычных клёпальниках.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 2 чел.
Средний рейтинг: 5 из 5.

устройство инструмента, принцип работы, правила использования


Как работает заклепочник – исторические предпосылки

Как не сложно догадаться, основным результатом деятельности данного приспособления является заклепка. Ею можно соединить любые материалы, суммарная толщина которых не превысит 10 мм. Такое соединение неразборное, что считается его главным преимуществом. Вторым завидным качеством является быстрота создания соединения и легкость подготовки. Хотя совсем недавно это было заслугой только профессионалов, потому что описываемого инструмента не было еще в природе. Как же делали заклепки?

Брали две половинки этого крепежа, в каждой было отверстие, куда можно было завести прутик мягкого металла. Эти две детальки вставлялись в отверстие, которое нужно снабдить заклепкой, в них загоняли прутик, сжимали с двух сторон, в результате чего мягкий металл расползался по всем отверстиям и углублениям, которые, в свою очередь, образовывали контуры шляпок. Они делали полученную заклепку неразборной. Но хлопотность процесса очевидна, к тому же, имелись непреодолимые трудности, вроде того условия, что доступ нужен был с двух сторон, а это возможно крайне редко. Требовалось много силы и времени на работу.

Ударный принцип действия на заклепку и все вытекающие требования к работе делали такое соединение непопулярным.

Но дилемма стояла перед мастерами, ведь такое соединение было очень удобным и крепким, его неразборность была огромным преимуществом в условиях вибраций, когда ни одно другое соединение не могло держаться без дополнительных укреплений, герметизаций, грунтовок и т. д. Даже сварочный шов не мог конкурировать в этом качестве, он легко лопался под действием вибронагрузок. А если еще учесть дешевизну заклепки, то отказаться от ее использования в некоторых случаях было очень глупо. Поэтому коллективный ум инженеров наконец изобрел заклепочник, который решил многие проблемы классического варианта работ с заклепками.

Устройство заклепочника и характеристика

В первую очередь, был устранен основной виновник непопулярности этого крепежа – требование двустороннего доступа к детали. Теперь принцип формирования заклепки менялся, он был не ударный, а вытяжной. Один конец у нее уже был готов в форме головки, а второй имел металлический стержень, который крепился в инструменте и вытягивался им, формируя вторую головку. При этом доступ с другого конца был не нужен. Значит, достаточно было проделать отверстие в скрепляемых деталях, продеть туда заготовку для заклепки, вставить ее свободный конец в устройство, сделать пару движений и крепеж был готов. Ненужный кусочек стержня обрезался и оставался в инструменте, потом выбрасывался.

Еще одним достоинством стало разнообразие заклепок, они могли быть разной длины и диаметра, от этого расширялся спектр возможностей такого крепежа. Особенно интересно было это для тех мастеров, кому приходилось скреплять тонкие детали с доступом с одной стороны, где другие способы фиксации (сварочные, спаечные, клеевые или резьбовые) были неприемлемы. Например, потому что для удержания самореза нужна толщина в два витка его резьбы, клей не надежен, сварка приемлема не для всех металлов, пайка требует еще более мелкие размеры. Принцип работы заклепочника прост, в этом мы убедились, причем он не меняется даже в различных видах этого инструмента. Заключается он примерно в следующем.

Ручной вариант имеет рычажный принцип действия, поэтому устройство заклепочника внешне почти примитивное. Большое соотношение плеч дает возможность прикладывать минимум усилий для максимального результата. Цанговый механизм внутри корпуса хватает стержень, который мы вставляем в заклепочник, насадка обычно точно подходит по размеру к диаметру этого стерженька, причем в комплекте любого такого инструмента имеется несколько сменных головок. Далее за счет работы рычагов и происходит натяжение и обрыв стержня, а снаружи тем временем формируется вторая шляпка заклепки. Единственное неудобство в таком подходе – шляпка с отрывной стороны остается негерметичной, и в случае, если это требуется, нужно будет на нее капнуть чем-нибудь специальным.


Самое надежное соединение деталей

Иногда из-за особенностей конструкции невозможно передвинуть место соединения. В этом случае может помочь специальная наставка, которую закрепляют со стороны головки. При выборе размера и веса наставки нужно учитывать толщину соединения, а также материал заклепок. После этого можно начинать расклепку свободной стороны.

Оптимально, чтобы соединительный металл заполнил все пространство выполненного отверстия, и из каждой из сторон появились шляпки, которые и должны фиксировать детали. К этому методу можно прибегать не только для соединения друг с другом деталей, но и для заделывания отверстий в одном листе. Это способ часто применяется ремесленниками, когда нужно отремонтировать прохудившиеся ёмкости.

Не всегда при изготовлении металлоконструкций удается соединить детали с помощью сварки. В таких случаях приходится прибегать к более аккуратному методу фиксации элементов, предусматривающему использование заклепок. С его помощью можно достаточно надежно зафиксировать между собой соединяемые элементы. Однако нужно помнить, что качество соединения обеспечить не так просто, как может показаться на первый взгляд. Оно зависит не только от заклепочника, который сегодня производители выпускают в различных вариантах.

Важную роль в процессе фиксации элементов играет и сам заклёпочный крепёж. От его правильного выбора зависит, как долго скрепленные детали будут оставаться в этом положении.

От начинающих мастеров требуется не только правильно подобрать заклепки, но и узнать о том, как должно выполняться соединение деталей с помощью этого крепежа. Здесь очень важно правильно подобрать необходимое усилие для фиксации соединяемых элементов, иначе при нагрузке изделия эти части могут разболтаться, в результате чего придется всё переделывать.

В промышленности одной из основных операций является соединение элементов конструкций и деталей.

Одним из способов является соединение с помощью заклепок. Он используется, когда нет возможности выполнить сварку элементов конструкций, и имеет много преимуществ перед ней. Для выполнения такой технологии существует специальный инструмент для клепания заклепок.

Как выбрать заклепочник – краткий обзор видов

Как работает заклепочник, представить уже не сложно, причем принцип этот действительно не меняется со сменой принципа работы или уровня профессионализма. А вот на выбор инструмента в магазине следует обратить внимание отдельно, чтобы не путаться и не сомневаться в случае необходимости. Сначала рассмотрим степень профессионализма инструмента, которая находится в прямой зависимости от цены. Бытовой вариант недолговечен и не выполняет большого объема работ, подойдет для редких подходов в ходе ремонта. Дополнительных функций в нем нет, кроме сменных насадок, которые есть во всех видах инструмента и удобно крепятся прямо на корпусе.

Полупрофессиональный заклепочник сделан из более крепкого металла, прослужит дольше, способен работать долго и делать крепежные узлы часто. Иногда имеет поворотную головку, для работы в труднодоступных местах. Может иметь удлиненные плечи рычагов, чтобы облегчить работу мастеру, ведь ему придется в этом случае делать меньше усилий, а работа будет идти быстрее. Стоит, естественно, дороже бытового. Профессиональный заклепочник станет самым дорогим, но он укреплен по полной, имеет самые длинные рычаги, работает много, но не вызывает быстрой усталости. Поворотной головки не имеет, чтобы не соблазняться на поломки, но благодаря своей длине также позволит добраться в неудобные места. Может работать не только с алюминиевыми заклепками, которые более мягкие, но и с остальными.

Можно рассказать еще и о различных формах заклепочника, в зависимости от основного действующего механизма. Ручной, естественно, полностью зависит от мышечной силы человека, никаких премудростей тут нет. Но существуют ситуации, когда крепеж должен быть большим, и человеческой силы может не хватить или хватить ненадолго, да и не каждый инструмент потянет такое усилие. Тогда на помощь приходит электрический заклепочник. А вот при очень масштабных работах с большими крепежными элементами без силы пневматического приспособления уже не обойтись. Как выбрать заклепочник, теперь понятно, пора перейти к работе с ним.

Общее описание

Еще совсем недавно принцип, по которому производилось соединение при помощи заклепок, имело огромное количество недостатков и тонкостей, что исключало возможность его реализации в домашних условиях.

В первую очередь, клепание имело огромное количество самых разных сложностей в технологическом плане, кроме этого, соединение данного типа было весьма трудоемким.

Необходимо было прилагать большую физическую нагрузку, чтобы установить в нужном месте соответствующую заклепку.

Эти и многие другие недостатки делали соединение при помощи заклепок, которое отличается достаточно высокой надежностью, не популярным.

Следует отметить, что в домашних условиях в те времена инструментом, предназначенным для клепания, пользоваться было не только неудобно, но и не безопасно.

Конечно, над этой проблемой постоянно работали инженеры из разных стран мира, и как следствие их работы на свет появился заклепочник ручного типа, который имеет компактные размеры, а самое главное, позволяет производить надежное соединение при минимальных физических усилиях.

Предлагаем ознакомиться Сколько места нужно для кур

Принцип работы заклепочника – пошаговая схема

Шаг 1: Готовим детали и инструмент

Берем скрепляемые детали, прикладываем их нужным образом друг к другу, лучше даже в этот момент их закрепить, чтоб не съехали, и сверлим отверстие в нужном месте. В заклепочнике находим гильзу подходящего размера, чтобы соответствовала диаметру стержня заклепки. Вставляем ее в инструмент, фиксируем все это гаечным ключом. Заклепку стержнем вставляем в установленную гильзу, теперь все готово к работе.

Шаг 2: Установка заклепки

Вставляем кончик заклепки в отверстие, проверяем, чтобы с другой стороны ее головка выглядывала хотя бы на 1 см, больше – можно, но бесполезно, меньше – очень нежелательно. Немного надавливаем на заклепочник, чтобы он плотно прижался к поверхности головки, и сжимаем рычаги несколько раз, чтобы оборвалась ножка. Почувствовав отсутствие сопротивления, убираем инструмент. Заклепка готова!

описание, применение и расходные материалы

Многие видели это приспособление в магазинах, торгующих инструментом – но не все знают, как им пользоваться. Те, кто ни разу не держал вытяжной заклепочник в руках – просто не смогут оценить удобство и универсальность его применения.

Заклепочные соединения были и остаются универсальным и недорогим способом сращивания различных деталей. В судостроении и самолетостроении – это вообще единственный способ крепления обшивки к каркасу.

Классическая клепка выглядит следующим образом:

Именно так клепали корпус «Титаника» и ручку к вашей сковородке.

ВАЖНО! Заклепочное соединение является неразборным. Для разделения деталей необходимо механическим способом разорвать (высверлить, срезать) заклепку.

Современные технологии коснулись и этого древнего способа. В быту мало кто пользуется молотком и обжимной насадкой. Существуют полуавтоматические инструменты, позволяющие приклепывать детали друг к другу практически одной рукой. Правда и заклепки выглядят несколько иначе.

Как работает ручной заклепочник?

Для понимания процесса, необходимо увидеть заклепку в работе. На схеме обозначены основные ее элементы:

В подготовленное отверстие помещается втулка заклепки. Инструмент надевается на сердечник и упирается в буртик заклепки. Зафиксированный стержень вытягивается из втулки, расклепывая ее верхнюю часть.

Когда клепка завершена, и головка сердечника прочно засела в расклепанной втулке – стержень отрывается. Склепанные материалы соединены лишь втулкой.

ВАЖНО! В материале описывается механический вытяжной заклепочник. Существуют гидравлические, пневматические и электрические приспособления. Однако в быту они не применяются.

Принцип работы самого инструмента и его устройство так же рассмотрим на схеме.

  • головка (1) одевается на сердечник установленной в отверстие заклепки;
  • корпус (2) выполняет функции нижней рукоятки и упорной станины;
  • верхняя рукоятка (3), опираясь на станину при помощи оси (9), является силовым рычагом;
  • при сжимании рукояток рабочая втулка (4) сжимает цанговые кулачки (5), плотно фиксируя стержень заклепки;
  • продолжая движение, цанговый механизм вытягивает стержень из втулки заклепки, формируя расклепанное кольцо;
  • при разжимании рукояток, конусная втулка (6) под действием пружины (7) разжимает кулачки, позволяя цанговому механизму занять исходное нижнее положение;
  • крышка (8) является упором для пружины, снимается для обслуживания цангового механизма;
  • для удобства оператора, в корпусе хранятся сменные головки (10), для различных диаметров заклепок.

Мы рассмотрели, как работает заклепочник. При этом надо понимать, как правильно подобрать соединительные элементы.

Расходные материалы

Металл, из которого изготавливаются заклепки – зависит от материала соединяемых заготовок. Это может быть сталь, нержавейка, медь, алюминий. Речь идет о материале втулки. Вытяжной стержень изготавливается из стали. Чаще всего применяются алюминиевые втулки. Легкий металл легко деформируется при установке, и не подвержен коррозии.

Размеры клепок для заклепочника следует тщательно подбирать под толщину материала и прочностные требования к соединению.

Как правило, вытяжные заклепки не подвергаются силовому воздействию, то есть они предназначены для соединения деталей, которые не будут находиться под нагрузкой. Поэтому диаметр подбирается минимально возможный, для обеспечения прочности.

На иллюстрации видны основные размеры, которые необходимо учитывать перед покупкой.

К тому же проверьте, подходит ли набор головок вашего инструмента под диаметр клепок. От диаметра тела заклепки зависит прочность соединения. Однако злоупотреблять его величиной не стоит. Слишком крупные отверстия снижают прочность самой заготовки, да и выглядят не эстетично.

Следующий важный размер – длина тела заклепки. Слишком много металла, торчащего над соединяемыми заготовками – не только занимают место, но и снижают прочность соединения. Согласно установившейся практике – длина расклепываемой части не должна превышать 1-1,5 диаметра заклепки. Тогда соединение получается прочным и красивым.

ВАЖНО! Длина головки сердечника не учитывается при определении общего размера.

Размер и длина сердечника в принципе не имеют значения. Главное – совместимость с головками инструмента. Общая длина тела заклепки, может быть какой угодно. Возможно, вам понадобится соединить достаточно толстые половинки.

ВАЖНО! Длина расклепываемой части заклепки, не связана с общей ее длиной.

Как правильно ставить заклепки

  1. Необходимо надежно зафиксировать соединяемые заготовки. Иногда полезно воспользоваться магнитом;
  2. Просверлить отверстие, немного превышающее диаметр тела заклепки. Например, для клепки 4,8 мм – достаточно отверстия 5 мм;

    ВАЖНО! Если заклепка без потайного бортика – зенковка отверстия не производится.

  3. Установить расходник в отверстие, не смещая заготовки, друг относительно друга;
  4. Накрутить на инструмент головку, соответствующую диаметру стержня;
  5. Насадить заклепочник до самого бортика, и произвести сжатие рукояток. На коротких клепках возможен отрыв стержня с первого подхода. Если этого не произошло – снова насадите головку до бортика и повторите сжатие. Возможно, надо будет сделать несколько подходов. Это нормально;

ВАЖНО! Нельзя оставлять стержень в заклепке, и отламывать его дополнительным инструментом. Это свидетельствует о неправильно выполненном процессе. Стержень может застрять в цанговой втулке. Его можно выбить выколоткой, или же достать, разобрав цанговый механизм.

Применение заклепочника

  • Вытяжной заклепочник применяется для соединения любых материалов, не требующего высокой надежности;
  • При соединении мягких заготовок – например пластика, под втулку подкладывают металлические шайбы;
  • Если соединение будет шарнирным – в отверстие устанавливается втулка, по обе стороны ставятся шайбы, затем крепится заклепка;
  • Можно производить работы в случаях, когда тыльная сторона соединения недоступна в принципе. Например, если необходимо приклепать деталь к профилированной трубе.

Как выбирать ручные заклепочники

Особых премудростей нет. Просто возьмите в руки инструмент, и попросите продавца дать возможность проверить его в работе. Вам должно быть удобно – не более того. Размер для бытового использования значения не имеет. Единственная опция, на которую следует обратить внимание – поворотная головка.

Видео работы заклепочника. Подробный рассказ о том как подготовить отверстие под клепку и демонстрация процесса соединения двух деталей.

About sposport

View all posts by sposport

Загрузка…

Заклепочник электрический, пневмо- или ручной – изучаем работу + видео

Для некоторых видов сборочных работ лучше всего подойдет заклепочник, электрический, пневматический или ручной – это определяется лишь сложностью соединения, в остальном же принцип его действия одинаков. Именно это мы и разберем в данной статье, а также научимся пользоваться данным инструментом.

Как работает заклепочник – исторические предпосылки

Как не сложно догадаться, основным результатом деятельности данного приспособления является заклепка. Ею можно соединить любые материалы, суммарная толщина которых не превысит 10 мм. Такое соединение неразборное, что считается его главным преимуществом. Вторым завидным качеством является быстрота создания соединения и легкость подготовки. Хотя совсем недавно это было заслугой только профессионалов, потому что описываемого инструмента не было еще в природе. Как же делали заклепки?

Брали две половинки этого крепежа, в каждой было отверстие, куда можно было завести прутик мягкого металла. Эти две детальки вставлялись в отверстие, которое нужно снабдить заклепкой, в них загоняли прутик, сжимали с двух сторон, в результате чего мягкий металл расползался по всем отверстиям и углублениям, которые, в свою очередь, образовывали контуры шляпок. Они делали полученную заклепку неразборной. Но хлопотность процесса очевидна, к тому же, имелись непреодолимые трудности, вроде того условия, что доступ нужен был с двух сторон, а это возможно крайне редко. Требовалось много силы и времени на работу.

Ударный принцип действия на заклепку и все вытекающие требования к работе делали такое соединение непопулярным.

Но дилемма стояла перед мастерами, ведь такое соединение было очень удобным и крепким, его неразборность была огромным преимуществом в условиях вибраций, когда ни одно другое соединение не могло держаться без дополнительных укреплений, герметизаций, грунтовок и т. д. Даже сварочный шов не мог конкурировать в этом качестве, он легко лопался под действием вибронагрузок. А если еще учесть дешевизну заклепки, то отказаться от ее использования в некоторых случаях было очень глупо. Поэтому коллективный ум инженеров наконец изобрел заклепочник, который решил многие проблемы классического варианта работ с заклепками.

Устройство заклепочника и характеристика

В первую очередь, был устранен основной виновник непопулярности этого крепежа – требование двустороннего доступа к детали. Теперь принцип формирования заклепки менялся, он был не ударный, а вытяжной. Один конец у нее уже был готов в форме головки, а второй имел металлический стержень, который крепился в инструменте и вытягивался им, формируя вторую головку. При этом доступ с другого конца был не нужен. Значит, достаточно было проделать отверстие в скрепляемых деталях, продеть туда заготовку для заклепки, вставить ее свободный конец в устройство, сделать пару движений и крепеж был готов. Ненужный кусочек стержня обрезался и оставался в инструменте, потом выбрасывался.

Еще одним достоинством стало разнообразие заклепок, они могли быть разной длины и диаметра, от этого расширялся спектр возможностей такого крепежа. Особенно интересно было это для тех мастеров, кому приходилось скреплять тонкие детали с доступом с одной стороны, где другие способы фиксации (сварочные, спаечные, клеевые или резьбовые) были неприемлемы. Например, потому что для удержания самореза нужна толщина в два витка его резьбы, клей не надежен, сварка приемлема не для всех металлов, пайка требует еще более мелкие размеры. Принцип работы заклепочника прост, в этом мы убедились, причем он не меняется даже в различных видах этого инструмента. Заключается он примерно в следующем.

Ручной вариант имеет рычажный принцип действия, поэтому устройство заклепочника внешне почти примитивное. Большое соотношение плеч дает возможность прикладывать минимум усилий для максимального результата. Цанговый механизм внутри корпуса хватает стержень, который мы вставляем в заклепочник, насадка обычно точно подходит по размеру к диаметру этого стерженька, причем в комплекте любого такого инструмента имеется несколько сменных головок. Далее за счет работы рычагов и происходит натяжение и обрыв стержня, а снаружи тем временем формируется вторая шляпка заклепки. Единственное неудобство в таком подходе – шляпка с отрывной стороны остается негерметичной, и в случае, если это требуется, нужно будет на нее капнуть чем-нибудь специальным.

Как выбрать заклепочник – краткий обзор видов

Как работает заклепочник, представить уже не сложно, причем принцип этот действительно не меняется со сменой принципа работы или уровня профессионализма. А вот на выбор инструмента в магазине следует обратить внимание отдельно, чтобы не путаться и не сомневаться в случае необходимости. Сначала рассмотрим степень профессионализма инструмента, которая находится в прямой зависимости от цены. Бытовой вариант недолговечен и не выполняет большого объема работ, подойдет для редких подходов в ходе ремонта. Дополнительных функций в нем нет, кроме сменных насадок, которые есть во всех видах инструмента и удобно крепятся прямо на корпусе.

Полупрофессиональный заклепочник сделан из более крепкого металла, прослужит дольше, способен работать долго и делать крепежные узлы часто. Иногда имеет поворотную головку, для работы в труднодоступных местах. Может иметь удлиненные плечи рычагов, чтобы облегчить работу мастеру, ведь ему придется в этом случае делать меньше усилий, а работа будет идти быстрее. Стоит, естественно, дороже бытового. Профессиональный заклепочник станет самым дорогим, но он укреплен по полной, имеет самые длинные рычаги, работает много, но не вызывает быстрой усталости. Поворотной головки не имеет, чтобы не соблазняться на поломки, но благодаря своей длине также позволит добраться в неудобные места. Может работать не только с алюминиевыми заклепками, которые более мягкие, но и с остальными.

Можно рассказать еще и о различных формах заклепочника, в зависимости от основного действующего механизма. Ручной, естественно, полностью зависит от мышечной силы человека, никаких премудростей тут нет. Но существуют ситуации, когда крепеж должен быть большим, и человеческой силы может не хватить или хватить ненадолго, да и не каждый инструмент потянет такое усилие. Тогда на помощь приходит электрический заклепочник. А вот при очень масштабных работах с большими крепежными элементами без силы пневматического приспособления уже не обойтись. Как выбрать заклепочник, теперь понятно, пора перейти к работе с ним.

Принцип работы заклепочника – берем все в свои руки

В общих чертах мы уже затрагивали вопрос, как пользоваться заклепочником, но построим четкую схему наших действий еще раз.

Принцип работы заклепочника – пошаговая схема

Шаг 1: Готовим детали и инструмент

Берем скрепляемые детали, прикладываем их нужным образом друг к другу, лучше даже в этот момент их закрепить, чтоб не съехали, и сверлим отверстие в нужном месте. В заклепочнике находим гильзу подходящего размера, чтобы соответствовала диаметру стержня заклепки. Вставляем ее в инструмент, фиксируем все это гаечным ключом. Заклепку стержнем вставляем в установленную гильзу, теперь все готово к работе.

Шаг 2: Установка заклепки

Вставляем кончик заклепки в отверстие, проверяем, чтобы с другой стороны ее головка выглядывала хотя бы на 1 см, больше – можно, но бесполезно, меньше – очень нежелательно. Немного надавливаем на заклепочник, чтобы он плотно прижался к поверхности головки, и сжимаем рычаги несколько раз, чтобы оборвалась ножка. Почувствовав отсутствие сопротивления, убираем инструмент. Заклепка готова!



Оцените статью: Поделитесь с друзьями!

Как правильно работать ручным заклепочником

В этой статье мы расскажем об инструменте, с которым комфортно работать в ограниченном пространстве.

Заклёпочник – это ручной инструмент, с помощью которого можно закрепить необходимый материал. Например, листы металла.

В этой статье мы рассмотрим виды этого инструмента и отметим пару моментов, которые пригодятся при работе с ним.

В итоге мы получим небольшую инструкцию для тех, кому ещё не приходилось иметь дело в заклёпочником.

Начнём.


Из краткого описания становится понятно, что этот инструмент понадобится нам в том случае, когда нужно что-то скрепить. При этом материал не должен превышать толщину в 10 мм. Это одно из основных правил.

Почему бы не воспользоваться сваркой?

Бывают случаи, когда сделать это не представляется возможным.

Дома сваркой не воспользоваться, да и есть вероятность, что нужного оборудования под рукой не найдётся.

Зато инструмент, по форме напоминающий клещи, отлично подойдёт для быстрой реализации вашего проекта.

1. Из чего он состоит?

У него не так много составных элементов, но это не мешает заклёпочнику выполнять все необходимые функции. Для него нужно выделить отдельное место в вашем органайзере для инструментов.

Головка, рукоятка и прижимной механизм.

Вот и вся конструкция.

Всего три элемента, которые обеспечивают быстрое скрепление необходимых нам металлических листов.

Механизм, к слову, делится на два типа: вытяжной и резьбовой.


2. Какие типы бывают?

Электрические, аккумуляторные, пневматические.

Однако они не пользуются такой популярностью, как ручной. Дело в завышенной цене. И хоть они, по сути, делают всю работу за вас, покупатели по-прежнему не готовы полностью переходить на электрику.

Ручной заклёпочник является более понятным для людей. Он прост в применение и доступен по своей стоимости.

Первые три типа больше подойдут для заядлых специалистов.

Или в случае, когда в дело идут заклепки большого диаметра.

3. Вытяжной заклёпочник.

Цилиндрическая шпилька на заклёпках. Вот и отличие.

Стоит отметить, что это разделение по типу используемых заклёпок, механизму работы, а не по отличительным характеристикам.

С ним отверстия будут закрыты полностью. Также надо отметить низкую стоимость.

Закрепление происходит посредством тяговой силы.

Сначала делаются отверстия, а затем фиксируется заклёпка.

4. Резьбовой заклёпочник.

Заклёпка в виде полых трубок.

С ним можно обеспечить безопасный монтаж.

Качественно закрепляет. Также можно создавать крепёжные точки. Это удобно.

Есть ещё два типа.

Этот инструмент можно отличить по количеству рукояток. Он бывает одноручным и двуручным.

В первом случае одна из рукояток всегда остаётся неподвижной. Такой заклёпочник можно использовать для соединений с диаметром не больше 6 мм.

У двуручного, как мы видим, обе ручки остаются подвижными.


Так как же использовать заклёпочник?

Разные типы этого инструмента работают примерно одинаково. Принцип схож, но всё же присутствуют различия.

Начнём нашу инструкцию с главного (общего) принципа работы.

  • Нужно направить силу на рычажный механизм, после которого она перейдёт к головке.
  • Мы заранее готовим. отверстие для элемента. А после вставляем заклёпку при помощи зажимного механизма.

Это обеспечивает скрепление листового металла.

Все силы нужно направить на проделывание отверстий. Всё остальное сделает за вас инструмент.

Обозначим все виды работ, которые выполняет заклёпочник.

Он может фиксировать уголки, трубы, крепить профилированные листы.

Такие крепления никогда не подвергнут сомнению свою надёжность. И не лопнут тогда, когда этого не ожидаешь. Это достаточно актуальная проблема для сварки.

Главный принцип обговорили, а теперь об этапах работы.

  • Берём материалы (металлические листы), которые нам необходимы и преждевременно фиксируем их. Это облегчит работу.
  • Проделываем отверстие, которое должно быть больше заклепки на 1-2 см.
  • Вставляем расходник.
  • Закручиваем головку заклёпочника.
  • Насаживаем инструмент плотно к основанию материала, а после сжимаем рукоятки.
  • Повторяем несколько раз, если не вышло.
  • Для полной герметичности используем дополнительно специальные материалы. Чаще всего используют шпатлевку.

5. Как выбрать качественный заклепочник?

Нужно обратить внимания на характеристики инструмента, материалы и внешний вид. Даже вес может сказать о многом.

Если вы покупаете через интернет-магазин и нет возможности всё подробно посмотреть и потрогать, тогда обратите внимания на корпус заклепочника. В характеристика товара будет указан материал, из которого он изготовлен. Пластик здесь не самый лучший вариант.

Делаем вывод, что работать с ручным заклёпочником не так сложно. Это простой вариант, который без труда можно хранить в доме.

Но если вы занимаетесь ремонтными и монтажными, а также слесарными работами, тогда лучше будет приобрести инструмент резьбового типа.


Заклёпочник это не молоток. Для чего он понадобится?

Не стоит недооценивать этот маленький инструмент. Вот пару идей, которыми можно воспользоваться в случае, когда под рукой завалялся резьбовой заклёпочник.

  1. Установка дверей, окон, полок, чего угодно.
  2. Крепление предметов декора: картины, вывески на двери, что угодно.
  3. Установка ручек для мебели, например, для ящиков и шкафчиков.
  4. Установка оконных жалюзи, подвесных крючков и т.д.
  5. Конечно же авторемонт.

Подведём итоги.

В этой статье мы познакомились с разными типами заклёпочников, разобрали их различия и составили краткую инструкцию по использованию ручного инструмента.

Если у вас остались вопросы, то советуем для наглядности посмотреть парочку видео по использованию заклёпочника.


Оцените материал:

Заклепочник ручной: виды и принципы работы

Заклепочник – ручной востребованный в строительстве инструмент. С его помощью выполняется прочное крепление деталей разной толщины, используемое заклепки – это разновидность крепежа в виде клепки со стержнем, на одной стороне которого есть уширение, или с резьбой. Данный метод обеспечивает более прочное и надежное соединение элементов конструкции, чем сварка, т. к. швы, созданным путем плавления металла, подвержены воздействию усилий на разрыв и могут деформироваться.Заклепки же выдерживают более сильную нагрузку.

Виды ручных заклепочных инструментов

Когда рассматривают разные модели, прежде всего учитывают диаметр тела заклепки. Если крепежный массив, отличается большим сечением стержня, применяется более мощный инструмент. Такая необходимость стимулирует тем, что прилагать много усилий в процессе работы. Для установки закокок минимального Самочувствия Самразвитые люди простые простые ручные инструменты.Если решается вопрос, как выбрать приспособление для установки заклепок, рассматривают 2 разновидности:

  1. Ручной заклепочник для резьбовых заклепок. Предназначен для работы с крепежом особого типа – в виде клепок с внутренней неполной резьбой на одном конце. С противоположной стороны подобных изделий выполняется развальцовка. Металл между этим участком и внутренней резьбой относительно мягкий, благодаря чему при попытке вытянуть закрученную в эту клепкуильку материал сминается, прижимая друг к другу детали к другу.Резьбовой заклепочник представляет собой мощный инструмент. Соответственно, его цена будет выше по сравнению с аналогами.
  2. Ручной заклепочник для вытяжных заклепок. Он разжимает крепежный элемент в отверстии, что делает соединение прочным. Это простая модель ручного заклепочника. Подходит для домашних работ. С его помощью можно крепить детали посредством заклепок небольшого диаметра. Внешне инструмент напоминает пассатижи или пистолет. Данная модель стоит дешевле.

Заклепочник представлен в 2 вариантах, отличающихся по конструкции и мощности: одноручный, двуручный.Последняя из моделей ручных приспособлений является усиленной. С его помощью можно крепить металл заклепками большого размера. Для одноручный заклепочник, предназначенный для работы при помощи закок диаметром до 5 мм. Двуручный вариант справляется с крепежными элементами, размер которого достигает 6,4 мм. С его помощью можно выполнять большие объемы работ.

Обе разновидности заклепочника часто оснащаются поворотной головкой. С помощью такого инструмента устанавливается в труднодоступных местах.Голова ручного заклепочника поворачивается на 360 °. Для сравнения, простые модели оснащаются неповоротной головкой, они отличаются по цене. Поворотный ручной заклепочник представляет группу наиболее дорогих инструментов. При выборе учитывают вид крепежа и материала, что позволит качественно выполнить работу. Нужно знать и толщину соединения заготовок.

Принцип и особенности работы устройства

Если интересно, что собой инструмент для заклепывания, как работает заклепочник, следует представляет общие для всех моделей узлы.Устройство состоит из головки, посредством которого производится установка крепежа, а также рукоятки, выполняющей функцию рычажного механизма и оказывающую воздействие нужной силы на заклепку. Используемый крепеж может быть из разных материалов: алюминий, изготовлен, сталь, нержавейка. Чем жестче заклепка, тем более мощным должен быть ручной заклепочник.

Принцип работы подобных приспособлений основан на передаче усилий от рычага к головке. Когда крепежный элемент вставляется в отверстие, под воздействием ручного заклепочника происходит его деформация.В результате заклепка остается с 2 стороннего материала. Чтобы понять принцип работы инструмента, нужно изучить ассортимент крепежа. Заклепки для ручного заклепочника существуют в 2 исполнениях:

  • монолитные;
  • трубчатые.

Первый вариант используется реже, т. к. появились более совершенные аналоги – пистоны или трубчатый крепеж. Монолитный вариант напоминает проволоку. Когда он вставляется в отверстие, под воздействием усилия усилия стержень сжимается и с усилием заготовки приобретает уплощенную форму.Принцип работы ручного заклепочника с пистонами (полыми заклепками) отличается. Можно встретить вытяжные и резьбовые пистоны. Такой крепеж – очень надежный метод соединения металлических заготовок.

Если с помощью ручного заклепочника нужно установить вытяжные заклепки, то в этом случае внутренний стержень останется в отверстии детали на участке. Принцип работы инструмента с резьбовыми крепежными элементами схож – на нижнюю часть оказывается интенсивная нагрузка, металл сминается.Этот участок заклепки приобретает уплощенную форму. Чем крупнее размеры крепежного элемента, тем более интенсивным должно быть усилие, оказываемое ручным заклепочником. Для этой роли втулка заклепки необходимо обеспечить зазор между заготовкой и крепежом.

Как правильно пользоваться ручным заклепочником?

Прежде всего делают разметку заготовок. Без этого не получится правильно соединить детали. По разметке сверлится отверстие, размер которого необходимо сделать на 1 мм больше диаметра заклепки, чтобы крепить свободно зашел в него.Если планируется скрытое крепление, нужно выполнить развальцовку отверстия. Тогда шляпка закрепленного ручным заклепочником крепежа не сильно выступает над поверхностью детали. Она будет утоплена в металл.

Если используется профессиональный заклепочник, как работать с ним? Прежде всего нужно найти на поверхности инструмента гильзы разных диаметров. С их помощью можно установить крепеж нескольких размеров. Затем своими руками выполняется подготовка ручного заклепочника.В головку устанавливается часть крепежного элемента (та, что со стержнем), шляпка вид в точке будущего крепления.

Стержень должен выступать над поверхностью металла минимум на 1 мм. Если используется ручная заклепочник с поворотной головкой, выполните регулировку инструмента. Подвижный элемент конструкции устанавливается в нужное положение. Проверяют точность положения инструмента относительно разметки на поверхности металла. Ручной заклепочник должен плотно прилегать к шляпке, установленной в отверстии заготовки.Только в этом случае можно получить высокое качество крепления.

При клепании нажимают на ручку заклепочника одной рукой или двумя, все зависит от типа инструмента (одноручный или двуручный). Делают несколько движений рукояткой, работу прекращают, когда выступающая ножка крепежа оторвется. В процессе работы учитывают следующие тонкости:

  1. Длина крепежа зависит от толщины заготовки.
  2. Чтобы упрочнить соединение, применяют крепежные элементы, изготовленные из того же материала, что и соединяемые детали.
  3. Работа выполняется в защитных очках и перчатках, т. к. могут отлетать ножки клепок.
  4. Рекомендуется использовать ручной заклепочник, оснащенный контейнером для сбора ножек крепежа. Тогда повысился уровень безопасности на участке выполняемых работ: кусочки металла не будут разлетаться.

Если между крепежным и заготовкой слишком большой зазор, качество крепления плохо.

Как работает заклепочник ручной и как им правильно пользоваться + видео и фото

Заклепочник можно назвать мастером сращивания различных заготовок.Для использования в домашнем хозяйстве подойдет именно ручной инструмент. В статье можно ознакомиться с тем, как работает устройство и как им правильно пользоваться.

По какому принципу работает заклепочник ручной

Клепание всегда было сложным и трудоемким процессом с массой недостатков и различных нюансов. Не всегда можно было во время работы подступиться к обеим сторонам сращиваемых деталей, да и физическую нагрузку нужно было прикладывать немалую. О выполнении процесса в домашних условиях не было и речи.
После того как появился заклепочник ручной, имеющий компактные размеры, стало возможным надежное соединение деталей без физических нагрузок. Помимо этого, в устройстве нет ничего сложного и разобраться с принципом его работы может любой желающий.

Внимание! Такого заклепочник обеспечивает беспроблемный доступ к обеим рабочим сторонам одновременно. Дополнительная поддержка при выполнении работы не требуется.

Единственная манипуляция, которую необходимо выполнить мастеру – проделывание отверстий для входа клепки.После этого она очень быстро закрепляется инструментом. С помощью заклепочника крепят большинство известных кровельных материалов (например, профилированный лист), а также производят фиксацию уголков, труб и т.д.

Соединения, выполненные с помощью заклепок очень надежны. Они отличаются высокой виброустойчивостью. В отличии от сварки такой крепеж никогда не лопнет внезапно. Если сравнивать заклепку с винтовым соединением, то она намного выигрывает в цене. Ведь по сути – это просто небольшой мягкий проволоки.

Как устроен заклепочник ручной

Состоит заклепочник из следующих деталей:

  1. Головки, которая надевается на сердечник заклепки.
  2. Корпуса, являющегося станиной для упора и нижней рукояткой одновременно.
  3. Верхней рукоятки. Эта часть инструмента опирается на корпус при помощи функции функции силового рычага.
  4. Рабочая втулка после сжатия сжимает цанговые кулачки. В результате их совместной работы стержень заклепки крепко фиксируется.
  5. Далее, с помощью тех же цанговых кулачков, стержень вытягивается из втулки. Образуется расклепанное кольцо.
  6. В то время как мастер разжимает рукоятки, конусная втулка разжимает цанговый механизм и он переходит в исходное положение.
  7. Упором для пружины является крышка. При необходимости осмотра кулачков заклепочник разбирают и ее снимают.
  8. В корпусе есть место для сменных головок. Их подбирают в зависимости от диаметра заклепки.

Если рассматривать в общем, то заклепочник представляет собой пистолет, оснащенный двумя механизмами:

  • пружинным;
  • рычажным.

Первый втягивает клепку внутрь, где она расплющивается с помощью рычажной системы. В результате детали накрепко соединяются между собой.

Каждый заклепочник имеет несколько насадок разного диаметра. Это позволяет пускать в дело элементы крепежа разной длины.

Как правильно работать с заклепочником и как подобрать расходные материалы

Работают с заклепочником так:

  1. Детали, которые требуют соединения, прикладывают друг к другу и надежно (иногда с помощью магнита) фиксируют.
  2. Проделывают отверстие. Его диаметр должен быть на пару мм больше размеров заклепки.
  3. В получившееся отверстие вставляют расходник.
  4. На заклепочник накручивают головку, по диаметру соответствующей стержню.
  5. Насаживают инструментом до самого бортика и сжимают рукоятки. Если с первого раза стержень не оторвался, то сжатие повторяют. Иногда требуется сделать несколько подходов.

Внимание! Получившаяся заклепка не герметична. Для образования непроницаемого соединения используют силикон, герметик, шпатлевку и т.д.

Металл для втулки заклепок подбирают в зависимости от того, из какого материала изготовлены нуждающиеся в крепеже детали. Обычно это мягкие виды: медь или алюминий. Они легко деформируются и не подвергаются агрессии. Вытяжной стержень изготавливают из стали.

Работа с заклепочником

Размер клепок для инструмента должен соответствовать толщине материала. Для прочности подбирают минимально возможный диаметр. К тому же, выбирая в магазине заклепочник, обязательно проверяет соответствие набора головокру клепок.

Совет. Не стоит соединять детали клепками большого диаметра. Это снижает прочность заготовки и придает конечному продукту неэстетичный вид.

Слишком длинное заклепки снижает прочность соединения. Опытным путем доказано, что лучше всего подходит длина на 1-1,5 см больше диаметра. Так заклепочник прочное и красивое соединение. Общая же длина тела заклепки может быть абсолютно разной. Ведь иногда нужно соединить достаточно толстые заготовки. Размеры сердечника не влияние на процесс.Главное здесь – его совместимость с головками.

Ручной или вытяжной заклепочник – очень удобный и универсальный инструмент. С его помощью можно быстро и прочно соединить детали в домашних условиях без помощи профессионалов.

Работа заклепочника: видео

Основные правила пользования ручным заклепочником

Ручной клепальник для надежной фиксации разных деталей из металла. Подобрать хорошую модель подобного приспособления очень сложно.Заклепочники отличаются своими технологическими функциями и ценой. В этой статье будет описана, какой клепальник лучше выбрать, какие они бывают и как пользоваться этим инструментом.

Современный заклепочный инструмент

Много лет назад заклепывание делалось при помощи приспособлений с огромным весом. Подобная техника была неудобной, потому что работа требовала значительных физических затрат и большого количества времени. Потом ученые разработали ручные заклепочники, идеально подходившие для подобной работы в домашней мастерской.

Эти устройства не требуют установки дополнительных деталей для их поддержки. А также не нужен открытый доступ к обеим сторонам заготовки. Необходимо лишь предварительное введение сквозных отверстий и надежно установить клепку. По этой причине вся работа стала очень быстрой и удобной.

Принцип работы

Каждый ручной заклепочник представляет собой механическое устройство, похожее на бокорезы или плоскогубцы. У всех этих инструментов в конструкции присутствует пара рычагов.Когда они сводятся, то начинается медленное движение механизма, из-за чего заклепка попадает в сквозное отверстие. Заклепка представляет собой специальную трубочку со шляпкой из алюминия. Внутри ее расположен железный стержень, конец которого сильно расширяется. Ручной инструмент тянет металлический стержень, из-за чего немного расширяется. При достижении усилия металлический стержень откусывается.

Основные виды ручного устройства

Большинство домашних умельцев стремятся купить заклепочник ручного типа.Сейчас производители моделей огромный выбор моделей этого инструмента. Специалисты делят их на такие группы:

  1. Вытяжные устройства. Они предполагают медленное вытягивание штифта, из-за чего заклепка из алюминия надежно разжимается в предварительном сквозном отверстии. Подобное приспособление очень простое в работе. Внешне оно на похоже ножницы или строительный пистолет. В крупных компаниях чаще всего применяют специальный двуручный заклепочник, который можно считать профессиональным инструментом.
  2. Резьбовые устройства. Они предполагают распространение заклепок. При сжатии рукояток начинается медленное закручивание небольшой гайки, которая постепенно расплескивается и соединяет обе заготовки. Подобное приспособление обладает высокой ценой и надежностью. Таким образом, оно почти не применяется в домашних условиях.

Необходимо заметить, что обе описанные модели устройства часто снабжаются поворотной головкой. Она способна помочь в установке клепки в неудобных местах, обеспечивает качественное выполнение любых видов работ.

Как выбрать хороший заклепочник

Для того, чтобы выбрать качественный инструмент, нужно определиться с назначением приспособления. Когда есть необходимость в его частом использовании, то стоит купить дорогой профессиональный заклепочник. В другом случае нужно отдать предпочтение более дешевому инструменту. Специалисты отмечают, что надежность и долговечность устройства напрямую зависит от профессиональных домашних умельца. Другими словами, при плохом обращении даже качественный заклепочник быстро придет в негодность.

При выборе устройства необходимо обратить внимание на такие факторы:

  1. Материал заклепок. Когда работа выполняется только с алюминиевыми деталями, для этих целей подойдет любая модель. При соединении стальных заготовок будет необходимо более профессиональное устройство.
  2. Удобство использования. Это наиболее важная характеристика инструмента. При работе с крепежными материалами, необходимо применять двуручный клепальщик.Дополнительно нужно изучить головку. Наиболее приемлемым можно считать поворотный узел. А также стоит убедиться в наличии комплектов насадок, которые предназначены для различных видов крепежных материалов.

Полезная дополнительная функция приспособления – наличие специальной емкости для мусора. Это играет большую роль в том случае, когда планируются работы по строительству или кровли в месте, где находятся дети.

Правила применения приспособления

Для того, чтобы использовать это устройство, нужно качественно подготовить все заготовки. Они аккуратно прикладываются друг к другу и размечаются. Далее надеваются средства защиты рук и глаз, сквозное отверстие, превышающее размер клепки на несколько миллиметров. Эти операции необходимо выполнять плавно и очень аккуратно.

Когда нужно скрыть место клепки, то стоит выполнить развальцевание.Крепежный материал вставляется в заклепочник, а шляпка размещается заранее в сделанном отверстии. Затем нужно надеть рабочую головку инструмента и приложить усилие к ручкам устройства. После этих манипуляций заготовки будут качественно скреплены друг с другом.

Качественная эксплуатация приспособления предполагает выполнение таких правил:

  1. Нужно хорошо подбирать тип крепежных материалов, иначе соединение будет хлипким и ненадежным. Когда заклепка неправильно выбрана, инструмент неспособен ее зафиксировать за инъекцию рукояток.
  2. Для монтажа клепки головку аппарата нужно сначала немного прижать, а потом надавить на рукоятку.
  3. Для производства клепок разные виды материалов, к примеру, алюминий и нержавеющая сталь. Для того чтобы соединение было качественным, стоит выбирать крепеж в соответствии с материалом заготовок.
  4. При работе с клепальником необходимо применить защитные средства для глаз и рук.
  5. Стоит заранее внимательно прочитать заводскую инструкцию. Это поможет не допустить самых распространенных ошибок.
  6. Необходимо хорошо осмотреть устройство. Если обнаружена поломка любого узла, то нужно обратиться в специализированную мастерскую, которая занимается ремонтом подобных приспособлений.

Из-за стремительного развития технологий расклепать разрезок стало очень просто. Эта не много времени и сил благодаря применению ручного заклепочника, который прост в использовании и упрощает фиксацию заготовок из металла.

Принцип работы заклепочника

В частных и промышленных мастерских широко востребован ручной заклёпочник, который предназначен для надёжного скрепления листовых материалов. Специалисты чаще всего применяют этот инструмент для листового металла, толщина которого не превышает 3 мм. Помимо этого, именно заклёпочник помогает своими руками и без лишних усилий прикрепить металлический лист к либо профилю.

Качественный заклёпочный инструмент отличается своей универсальностью и простотой, использовать его очень просто.Он позволяет обеспечить беспрепятственный доступ к соединению, без каких-либо вспомогательных приспособлений. Отдельно стоит учесть, что для работы с заклёпочным приспособлением необходимо заранее просверлить небольшое отверстие в металлической заготовке для установки заклёпки. Фиксацию выполнит главный инструмент.

Основные сферы применения

Многие согласятся, что без заклёпочника не обходятся ни одни ремонтные работы. Универсальность этого ручного инструмента считается наиболее востребованной в тех случаях, когда нужно соединить несколько заготовок, использование других методов крепления нецелесообразным.Как показывает практика, с помощью этого приспособления чаще всего соединяют различные крепёжные элементы.

Что касается рычажного заклёпочника, то сам рабочий механизм представлен в виде пистолета и состоит из двух частей. Основную работу пружинный механизм, который втягивает заклёпку во внутреннюю часть инструмента. Потом рычажная система равномерно расплющивает её. Уникальное строение ручного рычажного рычажного заклёпочника позволяет соединять между собой детали, толщина которых может быть отметку 10 мм.

Фиксация различных заготовок с помощью заклёпок отличается высоким качеством благодаря тому, что в этом инструменте следующие технические характеристики:

  • Высокая степень надёжности. Под действием ручного заклёпочника создаётся неразборное соединение, за счёт чего достигается наивысшая прочность прочности. Стоит отметить, что универсальность заклёпочного соединения была при строительстве всем известной Шуховской башни в Москве, а также Эйфелевой башни в Париже.А ведь эти архитектурные красоты существуют уже не одно десятилетие. Это ещё раз доказывает эффективность и надёжность использования заклёпок.
  • Хорошее противостояние вибрациям.
  • Подготовка к установке заклёпок проводится максимально быстро. Работа ручного инструмента длится всего несколько секунд ускоряет темп выполнения заклёпочных работ.
  • В отличие от сварочных швов заклёпки не лопаются и не растрескиваются. Когда на соединительный элемент воздействует вредный фактор, он начинает растягиваться, благодаря чему можно быстро устранить неисправности и быстро их.
  • В отличие от винтового соединения заклёпки стоят гораздо дешевле, так как они отличаются собой небольшие кусочки металла цилиндрической формы.

Стоит отметить, что на сегодняшний день выпускается несколько разновидностей заклёпочных механизмов, которые могут иметь как простую, так и сложную форму. К примеру, в продаже можно встретить универсальные поворотные головки, которые можно использовать в самых труднодоступных местах. Что касается установки заклёпок – этот процесс длится всего несколько секунд.

Разновидности ручных инструментов

На сегодняшний день выпущено несколько разновидностей заклёпщиков, используемых в домашней мастерской. В эту категорию попадает резьбовой и вытяжной инструмент. Чтобы понять, какой из этих инструментов лучше, необходимо изучить их характеристики и функциональные возможности.

Вытяжной клепальщик ручного типа осуществляет крепление заклёпки посредством создания определенного тягового усилия. В тех заготовках, которые необходимо соединить между собой, просверливается небольшое сквозное отверстие, а уже после этого в самом устройстве установленным образом фиксируется заклёпка.После этого заклёпка аккуратно вставляется в подготовленное отверстие и тщательно распирается. Стоит учесть, что надёжная фиксация происходит благодаря сжиманию и разжиманию рукоятки устройства.

Специалисты утверждают, что вытяжной клепальник имеет свои конструктивные особенности. Устройство оснащено специальным шариком, который в момент надавливания на инструмент начинает втягиваться в трубку заклёпки, плотно распирая её изнутри.

Для бытовых нужд получить резьбовой заклёпочник, режим работы которого аналогичен вытяжному агрегату. Единственное отличие состоит только в том, что в рабочем органе шарик втягивается внутрь заклёпки за счёт вращения резьбы. Этот способ соединения считается оптимальным для заготовок с небольшой толщиной. Связано это с тем, что на толстом металле гораздо проблематичнее выполнить нарезание резьбы. Огромное преимущество этого ручного инструмента заключается в том, что при необходимости в саму заклёпку можно вкрутить болт или винт.

Несмотря на то, что начинающие мастера часто сталкиваются с вопросом, как пользоваться ручным заклёпочником вытяжного типа в бытовых условиях, этот инструмент считается наиболее востребованным.Он более доступен по цене и позволяет себе гораздо больше задач, которые во время ремонта.

Техника использования

Те, кто уже сталкивался с заклёпщиком достаточно, знают, что пользоваться этим инструментом просто. Главное – запомнить принцип работы. Изначально все должно начинаться с подготовки обрабатываемого материала.

Эта процедура осуществляется следующим образом:

  • Поверхность металла тщательно выравнивается, чтобы обе заготовки хорошо прилегали друг к другу (можно использовать молоток).
  • На этом этапе обе детали кладут на специальную деревянную заготовку и закрепить их.
  • С помощью маркера поставить точки на тех местах, где будут просверлены небольшие отверстия для заклёпок. Стоит учесть, что этот пункт должен быть выполнен с максимальной точностью, чтобы в дальнейшем все отверстия совпадали.
  • При помощи обычной дрели просверливаются отверстия для заклёпок. Обязательно нужно учитывать размер сверла и заклёпок. К примеру, если диаметр отверстия составляет 4.8 мм, тогда нужно брать сверло 5 мм.
  • На этом этапе обязательно нужно проверить, чтобы к металлической заготовке плотно прилегала фиксирующая юбка.

Важно помнить, что длина заклёпок должна соответствовать толщине скрепляемых деталей и нагрузке, которая в итоге будет воздействовать на них. Компактные заклёпки предназначены для металлических листов, которые не будут нагружаться.

Все дальнейшие манипуляции должны соответствовать схеме:

.
  • Нужно правильно установить тонкий конец заклёпки в заточнике, чтобы насадка села на место.
  • Головка заклёпки размещается точно в отверстии на детали. Стоит учесть, что заклёпка должна немного выступать, не более чем на 12 мм.
  • На верхнюю часть детали нужно надеть заклёпочник, который должен быть расположен перпендикулярно основе.
  • Теперь осталось сделать сильный прижим. Если после этой процедуры ножка заклёпки не отпала, тогда нужно сделать несколько мощных натисков.

результат проделанной работы отличался не только качеством, но и долговечностью, нужно провести протяжку рычажной системой.В этом случае лучше выбрать монтажную проволоку из стали. Из-за сильного прижима по краям образуются своеобразные наплавы, которые обеспечивают надежное сцепление. Если металлическая заготовка будет расположена большим нагрузкам, вдоль соединительного шва должно быть несколько заклёпок. Все обрывки проволоки необходимо удалить из инструмента. Лучше всего для этого подходит шлицевая отвёртка.

Возможные трудности

Те, кто впервые столкнулся с обработкой металлических заготовок, часто интересуются, как пользоваться заклёпочником и какие трудности в процессе работы.

Специалисты утверждают, что основной процент сложностей всегда с неправильной эксплуатацией инструмента:

  • После проведенных манипуляций образовались острые края – это значит, что неправильно выбрана головка рабочая (большой диаметр).
  • Неправильное заклепывание может сопровождаться люфтом. Мастер просверлил слишком большое отверстие в металлической заготовке. Но выход из этой ситуации есть – установить заклёпку большего диаметра.
  • В заклёпочнике осталась проволока. Такая ситуация возникает на фоне сильной деформации рабочего стержня.

Дабы избежать всех этих трудностей в работе, чтобы все разрезы в металлической заготовке совпадали и соответствовали размеру заклёпки.

Демонтаж вытяжной заклёпки

Все знают, что заклёпка – это одноразовая крепёжная деталь, которая используется для надёжного скрепления двух и более элементов.По ряду причин могут возникнуть ситуации, когда нужно расклепать заклёпку. В этом случае на помощь придут только подручные инструменты, так как специализированное устройство не существует.

Начинать расклёпку нужно с удаления кольца, которое образовалось в момент фиксации крепежа. В момент сжатия материала вставьте полотно пилки по металлу. В этом случае крепёж можно будет срезать, а шпиль снять, вытащив за стержень.Если же срезать или спилить не получается, тогда можно применить проверенный годми способ – сверло.

Как показывает практика, потайное кольцо можно удалить только высверливанием, а головкой аккуратно сбить молотком. Стоит учесть, что этот способ применим только в случае прочности скреплённого материала больше, чем у самых креплений. Помимо этого, сама процедура считается травмоопасной, так как существует большой риск повредить пальцы рук.

Принцип работы

Как пользоваться заклепочником – пожалуй, самый важный вопрос, который интересует мастера.Для того, чтобы создать надежное соединение, во время его выполнения необходимо придерживаться следующего алгоритма действий:

  • Подготовка поверхности.
  • Нанесение разметки и сверление отверстий.
  • Монтаж крепежа.

На первом этапе необходимо хорошо выровнять поверхность, чтобы можно было максимально плотный контакт между деталями.

Приступая к сверлению отверстий, необходимо за тем, чтобы они располагались строго по одной линии.Для надлежащего выполнения операции расположить на поверхности, например, деревянной заготовке. После этого переходят к нанесению мест расположения будущих отверстий. Далее начинаются проделывать отверстия, следя за тем, чтобы на каждой детали располагались точно в обозначенных местах.

Важной целью является обеспечение соответствия размера требуемым параметрам. Для этого рекомендуется брать сверло чуть большего диаметра. К примеру, если вы создаете диаметр 3,8 мм, вам следует использовать сверло диаметром 4 мм.

//www.youtube.com/embed/aGV8CU0ZwK0

Когда отверстия будут готовы, обязательно «примерьте» подготовленные крепежные элементы. Если всё сделано правильно, то голова заклепки будет плотно примыкать к поверхности в области кромки отверстия и полностью его закрывать.

На заключительном этапе устанавливают заклепки, придерживаясь следующего порядка:

  • Сперва цилиндрическое тело заклепки нужно поместить в проделанное отверстие соединяемых элементов.
  • С помощью заклепочника нужно захватить проходящий через все тело стержень, причём он должен быть зафиксирован губами или клепальной головкой внутри основания головки цилиндра.
  • Оказывая необходимое усилие на стержень, его нужно вытянуть через заклёпки, одновременно расширяя его шляпкой и деформируя конец цилиндра. В результате у вас должна появиться обратная широкая часть заклепки на внутренней части соединяемых элементов.
  • Подобрав необходимое усилие для заклепочника, детали надежно соединяются, после чего вам останется только отломать выступающие части вытянутого стержня.

В большинстве случаев при использовании ручного заклепочника приходится несколько раз нажимать на рычаг, чтобы добиться необходимого результата. После соединения элементов по его одной стороне будет располагаться головка тела заклепки, другой – расплющенный конец цилиндра, выглядящий как группа лепестков.

//www.youtube.com/embed/LV6yUkuWtIg

Рекомендации по выбору инструмента

Сегодня в магазинах предлагается множество разновидностей ручных заклепочников, которые можно приобрести по цене около 2−3 т.р. Для выбора наиболее подходящей модели вы должны сначала понять, для каких целей вам нужен инструмент. Если вы решили его приобрести для частого разных элементов деталей, то советуем выбор на более дорогом профессиональном инструменте. Всем остальным будет вполне достаточно и бюджетной модели, которая им обойдется примерно в 150-500 р.

Если вы хотите, чтобы инструмент прослужил вам долго, вы должны не только знать, как выбрать заклепочник ручной, но и соблюдать аккуратность во время пользования им.В противном случае он быстро сломается в ваших руках, даже если это будет дорогой инструмент от известного бренда.

//www.youtube.com/embed/jWuvsSjuyHM

Цена – один из важных факторов, которые следует учитывать при выборе этого устройства. Помимо него, немаловажное значение и другие характеристики:

  • Материал заклепок. Для соединения алюминиевых деталей вы можете купить в любом из доступных в магазинах инструмент. Если же вам предстоит выполнить фиксацию стальных деталей, то советуем сделать выбор в пользу более мощных заклепочников.
  • Удобство применения. Если вы планируете использовать для соединения крепежи разного диаметра и из разного материала, то имеет смысл приобрести двуручную модель. При выборе инструмента советуем обратить внимание на его головку. Желательно, чтобы она была поворотной. Тогда вы можете выполнить соединение и на сложных участках. Перед покупкой не помешает выяснить, присутствует ли в комплектации набор сменных насадок. Об этом особенно стоит побеспокоиться тем, кто собирается использовать для соединения разные крепежи.
  • Важная характеристика, которую необходимо учитывать при выборе заклепочника, является наличие контейнера для отходов. Особенно он будет незаменим тем мастерам, которые собираются возводить забор на территории или укладывать кровлю.

Самое надежное соединение деталей

Иногда из-за конструкции конструкции невозможно передвинуть место соединения. В этом случае может помочь специальная наставка, которую закрепляют со стороны головки. При выборе размера и веса наставки нужно учитывать толщину соединения, а также материал заклепок.После этого можно начинать расклепку свободной стороны.

//www.youtube.com/embed/zVGW6TNCR6E

Оптимально, чтобы соединительный металл заполнил все пространство выполненного отверстия, и из каждой из сторон появились шляпки, которые должны фиксировать детали. К этому методу можно прибегать не только для соединения друг с другом с деталей, но и для заделывания отверстий в одном листе. Это способ часто используемыми ремесленниками, когда нужно отремонтировать прохудившиеся емкости.

//www.youtube.com/embed/eIKUhZntZWI

Не всегда при изготовлении металлоконструкций удается соединить детали с помощью сварки. В таких случаях приходится прибегать к более аккуратному методу фиксации элементов, предусматривающему использование заклепок. С его помощью можно достаточно надежно зафиксировать между собой соединяемые элементы. Однако нужно помнить, что качество соединения обеспечивает не так просто, как может показаться на первый взгляд. Оно зависит не только от заклепочника, который сегодня производители выпускают в различных вариантах.

//www.youtube.com/embed/2HtHGUD_72s

Важную роль в процессе фиксации элементов играет и сам заклёпочный крепёж. От его правильного выбора зависит, как долго скрепленные детали будут оставаться в этом положении.

//www.youtube.com/embed/-6gfGQHtQkE

От начинающих мастеров требуется не только правильно подобрать заклепки, но и узнать о том, как должно быть соединение деталей с помощью этого крепежа. Здесь очень важно правильно подобрать необходимое усилие для фиксации соединяемых элементов, иначе при нагрузке изделия эти части могут разболтаться, в результате чего придется всё переделывать.

Электрический заклепочник и другие варианты – каков принцип работы инструмента?

Для некоторых сборочных работ лучше всего подойдет заклепочник, электрический, пневматический или ручной – это определяет лишь сложность соединения, в остальном же принципе его действия одинаков. Именно это мы и разберем в данной статье, а также научимся пользоваться данным инструментом.

Как работает заклепочник – исторические предпосылки

Как не догадаться, основным результатом работы данного приспособления является заклепка.Ею можно соединить любые материалы, суммарная толщина которых не превысит 10 мм. Такое соединение неразборное, что считается его главным преимуществом. Вторым завидным качеством является быстрое создание соединения и легкость подготовки. Хотя совсем недавно было заслугой только профессионалов, потому что описываемого инструмента не было еще в природе. Брали две половинки этого крепежа, в каждое отверстие, куда можно было было завести прутик мягкого металла. Эти две детальки вставлялись в отверстие, которое нужно снабдить заклепкой, в них загоняли прутик, сжимали с двух сторон, в результате чего мягкий металл расползался по всем отверстиям и углублениям, которые, в свою очередь, образовывали контуры шляпок.Они делали полученную заклепку неразборной. Но хлопотность процесса очевидна, к тому же, имелись непреодолимые трудности, вроде того, что доступный был с двух сторон, а это возможно крайне редко. Требовалось много силы и времени на работу.

Ударный принцип действия на заклепку и все вытекающие требования к работе делали такое соединение непопулярным.

Но дилемма стояла перед мастерами, когда ни одно другое соединение не могло держаться дополнительных укреплений, герметизаций, грунтовок и т. Д., Было очень большим преимуществом в условиях вибраций.д. Даже сварочный шов не мог конкурировать в этом качестве, он легко лопался под вибронагрузок. А если еще учесть дешевизну заклепки, отказаться от ее использования в некоторых случаях было очень глупо. Поэтому коллективный ум инженеров наконец изобрел заклепочник, который решил многие проблемы классического варианта работ с заклепками.

Как работает клёпальник?

Предварительно в месте постановки будущего клёпаного соединения высверливается необходимое количество отверстий.При работе с мягкими заготовками (пластик, кожа) прокол будущего отверстия можно выполнять и при помощи пуансона. Затем в посадочное место вставляется заклёпка, а рычажный механизм вводят в зазор между скрепляемыми деталями. Совместив оси заклёпки и отверстия, резким нажатием на активное плечо выдвигают пуансон, который производит сначала вталкивание заклёпки в имеющееся отверстие, а – высадку головки заклёпки. Фиксация от перемещения противоположного торца заклёпки производится инструментальным плечом.Ходга ограничивается длиной пуансонодержателя, который учитывает суммарную толщину материала в месте соединения. Далее – для резьбовых заклёпок – выполняется нарезка резьбы.

После высадки, в зависимости от конструкции рабочая головка с пуансоном либо поворачивается оси, либо отводится с помощью возвратной пружины в свое первоначальное положение. Инструмент готов к следующей операции клёпки.

В ручных клёпальниках, которые работают с вытяжными заклёпками, при возвратном ходе вытягивания стержня, находящегося внутри полой заклёпки.Такой инструмент имеет повышенное значение рабочего ходы, поскольку после высадки требуется производство и вытяжку. Поэтому размеры рычажного механизма здесь выше, чем в обычных клёпальниках.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 2 чел.
Средний рейтинг: 5 из 5.
Средний рейтинг

устройство инструмента, принцип работы, правила использования


Как работает заклепочник – исторические предпосылки

Как не сложно догадаться, основным результатом данного приспособления является заклепка. Ею можно соединить любые материалы, суммарная толщина которых не превысит 10 мм. Такое соединение неразборное, что считается его главным преимуществом. Вторым завидным качеством является быстрое создание соединения и легкость подготовки. Хотя совсем недавно было заслугой только профессионалов, потому что описываемого инструмента не было еще в природе. Как же делали заклепки?

Брали две половинки этого крепежа, в каждой было отверстие, куда можно было было завести прутик мягкого металла.Эти две детальки вставлялись в отверстие, которое нужно снабдить заклепкой, в них загоняли прутик, сжимали с двух сторон, в результате чего мягкий металл расползался по всем отверстиям и углублениям, которые, в свою очередь, образовывали контуры шляпок. Они делали полученную заклепку неразборной. Но хлопотность процесса очевидна, к тому же, имелись непреодолимые трудности, вроде того, что доступный был с двух сторон, а это возможно крайне редко. Требовалось много силы и времени на работу.

Ударный принцип действия на заклепку и все вытекающие требования к работеали такое соединение непопулярным.

Ноемма стояла перед мастерами, ведь такое соединение было очень дилким, его неразборность была огромным преимуществом в условиях вибраций, когда ни одно другое соединение не могло держаться без укреплений, герметизаций, грунтовок и т.д. Даже сварочный шов не мог конкурировать в этом качестве, он легко лопался под вибронагрузок.А если еще учесть дешевизну заклепки, отказаться от ее использования в некоторых случаях было очень глупо. Поэтому коллективный ум инженеров наконец изобрел заклепочник, который решил многие проблемы классического варианта работ с заклепками.

Устройство заклепочника и характеристика

В первую очередь, был устранен основной виновник непопулярности этого крепежа – требование двустороннего доступа к деталям. Теперь принцип формирования заклепки менялся, он был не ударный, а вытяжной .Один конец у нее уже был готов в форме головки, а второй имел металлический стержень, который крепился в инструменте и вытягивался им, формируя вторую головку. При этом доступе с другого конца был не нужен. Значит, достаточно было проделать отверстие в скрепляемых деталях, продеть туда заготовку для заклепки, вставить ее свободный конец в устройство, сделать пару движений и крепеж был готов. Ненужный кусочек стержня обрезался и оставался в инструменте, потом выбрасывался.

Еще одним достоинством стало разнообразие заклепок, которые могли быть разной длины и диаметра, от этого расширялся спектр диапазона такого крепежа.Особенно интересно было это для тех мастеров, кому приходилось скреплять тонкие детали с доступом с одной стороны, где другие способы фиксации (сварочные, спаечные, клеевые или резьбовые) были неприемлемы. Например, потому что для удержания самореза нужна толщина в два витка его резьбы, клей не надежен, сварка приемлема не для всех металлов, пайка требует еще более мелкие размеры. Принцип работы заклепочника прост, в этом мы убедились, причем он не меняется даже в этом инструменте.Заключается он примерно в следующем.

Ручной вариант имеет рычажный принцип действия, поэтому устройство заклепочника внешне почти примитивное. Большое соотношение плеч дает возможность прикладывать минимум усилий для достижения результата. Цанговый механизм внутри корпуса хватает стержень, который мы вставляем в заклепочник, насадка обычно точно подходит по размеру диаметру этого стерженька, причем в комплекте любого такого инструмента имеется несколько сменных головок. Далее за счет работы происходит натяжение и обрыв стержня, а снаружи тем временем формируется вторая шляпка заклепки.Единственное неудобство в таком подходе – шляпка с отрывной стороны остается негерметичной, и в случае, если это требуется, нужно будет на нее капнуть чем-нибудь специальным.


Самое надежное соединение деталей

Иногда из-за возможностей конструкции невозможно передвинуть место соединения. В этом случае может помочь специальная наставка, которую закрепляют со стороны головки. При выборе размера и веса наставки нужно учитывать толщину соединения, а также материал заклепок.После этого можно начинать расклепку свободной стороны.

Оптимально, чтобы соединительный металл заполнил все пространство выполненного отверстия, и из каждой из сторон появились шляпки, которые должны фиксировать детали. К этому методу можно прибегать не только для соединения друг с другом с деталей, но и для заделывания отверстий в одном листе. Это способ часто используемыми ремесленниками, когда нужно отремонтировать прохудившиеся емкости.

Не всегда при изготовлении металлоконструкций удается соединить детали с помощью сварки.В таких случаях приходится прибегать к более аккуратному методу фиксации элементов, предусматривающему использование заклепок. С его помощью можно достаточно надежно зафиксировать между собой соединяемые элементы. Однако нужно помнить, что качество соединения обеспечивает не так просто, как может показаться на первый взгляд. Оно зависит не только от заклепочника, который сегодня производители выпускают в различных вариантах.

Важную роль в процессе фиксации элементов играет и сам заклёпочный крепёж .От его правильного выбора зависит, как долго скрепленные детали будут оставаться в этом положении.

От начинающих мастеров требуется не только правильно подобрать заклепки, но и узнать о том, как должно быть соединение деталей с помощью этого крепежа. Здесь очень важно правильно подобрать необходимое усилие для фиксации соединяемых элементов, иначе при нагрузке изделия эти части могут разболтаться, в результате чего придется всё переделывать.

В промышленности одной из основных операций является соединение элементов конструкций и деталей.

Одним из способов является соединение с помощью заклепок. Он используется, когда нет возможности выполнить сварку элементов конструкций, и имеет много преимуществ перед ней. Для выполнения такой технологии существует специальный инструмент для клепания заклепок.

Как выбрать заклепочник – краткий обзор

Как работает заклепочник, представить уже не сложно, причем этот принцип действительно не меняется со сменой принципа работы или уровня профессионализма.А вот на выбор инструмента в магазине следует обратить внимание отдельно, чтобы не путаться и не сомневаться в случае необходимости. Сначала рассмотрим степень профессионализма, которая находится в прямой зависимости от цены инструмента. Бытовой вариант недолговечен и не выполняет большого объема работ, подойдет для редких подходов в ходе ремонта. Дополнительные функции в нем нет, кроме сменных насадок, которые есть во всех сменных инструментах и ​​удобно крепятся прямо на корпусе.

Полупрофессиональный заклепочник сделан из более крепкого металла, прослужит дольше, способен работать долго и делать крепежные узлы часто.Иногда имеет поворотную головку, для работы в труднодоступных местах. Может иметь удлиненные плечи рычагов, чтобы облегчить работу мастеру, ведь ему придется в этом случае делать меньше усилий, а работа будет идти. Стоит, естественно, дороже бытового. Профессиональный заклепочник станет самым дорогим, но он укреплен по полной, имеет самые длинные рычаги, работает много, но не быстрой усталости. Поворотной головки не имеет, чтобы не соблазняться на поломки, но благодаря своей длине также доставит в неудобные места.Может работать не только с алюминиевыми заклепками, которые более мягкими, но и с остальными.

Можно рассказать еще и о различных формах заклепочника, в зависимости от основного действующего механизма. Ручной, естественно, полностью зависит от мышечной силы человека, никаких премудростей тут нет. Но существуют ситуации, когда спина может не хватить или хватить ненадолго, да и не каждый инструмент потянет такое усилие. Тогда на помощь приходит электрический заклепочник.А вот при очень масштабных работах с большими крепежными элементами без силы пневматического приспособления уже не обойтись. Как выбрать заклепочник, теперь понятно, пора перейти к работе с ним.

Общее описание

Еще совсем недавно принцип, по которому производилось соединение при помощи заклепок, имело огромное количество недостатков и тонкостей, что исключало возможность его реализации в домашних условиях.

В первую очередь, клепание имело огромное количество самых разных сложностей в технологическом плане, кроме этого, соединение данного типа было весьма трудоемким.

Необходимо было приложить физическую нагрузку, чтобы установить в нужном месте соответствующую заклепку.

Эти и другие другие недостатки делали соединение при помощи заклепок, которое отличается достаточно высокой надежностью, не популярным.

Следует отметить, что в домашних условиях в те времена, предназначенным для клепания, пользоваться было не только неудобно, но и не безопасно.

, над этой проблемой постоянно работали инженеры из разных стран мира, и как следствие их работы на свет появился заклепочник ручного типа, который имеет компактные размеры, а самое главное, позволяет надежное соединение при минимальных физических усилиях.

Предлагаем ознакомиться Сколько места нужно для кур

Принцип работы заклепочника – пошаговая схема

Шаг 1: Готовим детали и инструмент

Берем скрепляемые детали, прикладываем их нужным образом друг к другу, лучше даже в этот момент их закрепить, чтоб не съехали, и сверлим отверстие в нужном месте. В заклепочнике находим гильзу подходящего размера, чтобы соответствовала диаметру стержня заклепки. Вставляем ее в инструмент, фиксируем все это гаечным ключом.Заклепку стержнем вставляем в установленную гильзу, теперь все готово к работе.

Шаг 2: Установка заклепки

Вставляем кончик заклепки в отверстие, проверяем, чтобы с другой стороны ее головка выглядывала хотя бы на 1 см, больше – можно, но бесполезно, меньше – очень нежелательно. Немного надавливаем на заклепочник, чтобы он плотно прижался к поверхности головки, и сжимаем рычаги несколько раз, чтобы оборвалась ножка. Почувствовав отсутствие сопротивления, убираем инструмент.Заклепка готова!

описание, применение и расходные материалы

Многие знают это приспособление в магазинах, торгующимися инструментами – но не все знают, как им пользоваться. Те, кто ни разу не держал вытяжной заклепочник в руках – просто не смог оценить удобство и универсальность его применения.

Заклепочные соединения были и остаются универсальным и недорогим способом сращивания различных деталей. В судостроении и самолетостроении – это вообще единственный способ крепления к каркасу.

Классическая клепка следующим образом:

Именно так клепали корпус «Титаника» и ручку к вашей сковородке.

ВАЖНО! Заклепочное соединение является неразборным. Для разделения необходимо механическим способом разорвать (высверлить, срезать) заклепку.

Современные технологии коснулись и этого древнего метода. В быту мало кто пользуется молотком и обжимной насадкой. Существуют полуавтоматические инструменты, позволяющие приклепывать детали друг к другу практически одной рукой.Правда и заклепки выглядят несколько иначе.

Как работает ручной заклепочник?

Для понимания, необходимо увидеть заклепку в работе. На схеме обозначены основные ее элементы:

В подготовленное отверстие помещается втулка заклепки. Инструмент надевается на сердечник и упирается в буртик заклепки. Зафиксированный стержень вытягивается из втулки, расклепывая ее верхнюю часть.

Когда клепка завершена, и головка сердечника прочно засела в расклепанной втулке – стержень отрывается.Склепанные материалы соединены лишь втулкой.

ВАЖНО! В материале описывается механический вытяжной заклепочник. Существуют гидравлические, пневматические и электрические приспособления. Однако в быту они не применяются.

Принцип работы самого и его устройство так же рассмотрим на схеме.

  • головка (1) одевается на сердечник установленной в отверстие заклепки;
  • корпус (2) выполняет функции нижней рукоятки и упорной станины;
  • верхняя рукоятка (3), опирающаяся на станину при помощи оси (9), является силовым рычагом;
  • при сжимании рукояток рабочая втулка (4) сжимает цанговые кулачки (5), плотно фиксируя стержень заклепки;
  • продолжая движение, цанговый механизм вытягивает стержень из втулки заклепки, формируя расклепанное кольцо;
  • при разжимании рукояток, конусная втулка (6) под действием пружины (7) разжимает кулачки, позволяя цанговому механизму использовать исходное нижнее положение;
  • крышка (8) является упором для пружины, снимается для обслуживания цангового механизма;
  • для удобства оператора, в корпусе хранятся сменные головки (10), для различных диаметров заклепок.

Мы рассмотрели, как работает заклепочник. При этом надо понимать, как правильно подобрать соединительные элементы.

Расходные материалы

Металл, из которого изготавливаются заклепки – зависит от соединяемых заготовок. Это может быть сталь, нержавейка, медь, алюминий. Речь идет о материале втулки. Вытяжной стержень изготавливается из стали. Чаще всего применяются алюминиевые втулки. Легкий металл легко деформируется при установке, и не подвержен коррозии.

Размеры клепок для заклепочника следует подбирать под толщину и прочностные требования к соединению.

Как правило, они предназначены для воздействия на детали, которые не будут подвергаться воздействию нагрузки. Поэтому диаметр подбирается минимально возможный, для прочности прочности.

Имеются основные размеры, необходимые перед покупкой.

К тому же проверьте, подходит ли набор головок вашего инструмента под диаметр клепок.От диаметра тела заклепки зависит прочность. Однако злоупотреблять его величиной не стоит. Слишком крупные отверстия прочность прочности самой заготовки, да и выглядят не эстетично.

Следующий важный размер – длина тела заклепки. Слишком много металла, торчащего над соединяемыми заготовками – не только занимают место, но и снижают прочность соединения. Согласно установившейся практике – длина расклепываемой части не должна превышать 1-1,5 диаметра заклепки.Тогда соединение получается прочным и красивым.

ВАЖНО! Длина головки сердечника не учитывается при определении общего размера.

Размер и длина сердечника в принципе не имеют значения. Главное – совместимость с головками инструмента. Общая длина тела заклепки, может быть какой угодно. Возможно, вам понадобится соединить достаточно толстые половинки.

ВАЖНО! Длина расклепываемой части заклепки, не стремится с общей ее длиной.

Как правильно ставить заклепки

  1. Необходимо надежно зафиксировать соединяемые заготовки. Иногда пользуйтесь магнитом;
  2. Просверлить отверстие, немного превышающее диаметр тела заклепки. Например, для клепки 4,8 мм – достаточно отверстия 5 мм;

    ВАЖНО! Если заклепка без потайного бортика – зенковка отверстия не производится.

  3. Установить расходник в отверстие, не смещая заготовки, друг относительно друга;
  4. Накрутить на инструмент головку, соответствующего диаметру стержня;
  5. Насадить заклепочник до самого бортика, сбросить рукояток.На коротких клепках возможен от стержня с первого подхода. Если этого не произошло – снова насадите головку до бортика и из вируса. Возможно, надо будет сделать несколько подходов. Это нормально;

ВАЖНО! Нельзя оставлять стержень в заклепке, и отламывать его дополнительным инструментом. Это свидетельствует о неправильно выполненном процессе. Стержень может застрять в цанговой втулке. Его можно выбить выколоткой, или же достать, разобрав цанговый механизм.

Применение заклепочника

  • Вытяжной заклепочник для соединения материалов, не требующего высокой надежности;
  • При соединении мягких заготовок – например пластика, под втулку подкладывают металлические шайбы;
  • Если соединение будет шарнирным – в отверстие устанавливается втулка, по обе стороны ставятся шайбы, затем крепится заклепка;
  • Можно использовать в случаях, когда тыльная сторона системы недоступна в принципе. Например, если необходимо приклепать деталь к профилированной трубе.

Как выбирать ручные заклепочники

Особых премудростей нет. Просто возьмите в руки инструмент, и попросите продавца дать возможность проверить его в работе. Вам должно быть удобно – не более того. Размер для бытового использования значения не имеет. Единственная опция, на которую следует обратить внимание – поворотная головка.

Видео работы заклепочника. Подробный рассказ о том как подготовить отверстие под клепку и показать процесса соединения двух деталей.

О sposport

Посмотреть все сообщения sposport

Загрузка …

Принцип работы электрического заклёпочника и виды инструмента

В статье мы рассмотрим основные виды заклепочников, их особенности, отдельно разберем отличия и сходство некоторых распространенных на сегодняшний день моделей.

Что такое электрический заклепочник

Различные виды заклепочников там, где необходимо соединить две поверхности материала с помощью заклепок.Заклепки являются необходимыми элементами при скреплении тонких металлических листов или полос. Заклепочники нашли широкое применение в мебельной, автомобильной промышленности, в строительных работах. Этот инструмент устойчивой к вибрации, имеется возможность двухстороннего зажима в труднодоступных местах конструкций.

Принцип работы

Принцип работы заклепочника становится понятным, если рассмотреть его конструкцию в общем. Это пистолет, который оснащен двумя механизмами: пружинным и рычажным.Пружинный механизм втягивает заклепку внутрь, рычажный механизм ее расплющивает. Это обеспечивает надежное соединение деталей. Работать необходимо следующим образом:

  • Необходимо плотно приложить соединяемые соединения, зафиксировать их.
  • Просверлить отверстие такого диаметра, чтобы он был больше диаметра заклепки на пару миллиметров.
  • Заклепка вставляется в это отверстие.
  • На заклепочник накручивается головка, которая соответствует диаметру стержню.
  • Затем заклепочник насаживается на заклепку до бортиков корпуса, рукоятки сжимаются. При этом стержень должен оторваться. Если это не произошло, операцию следует повторить.

Металл для втулок заклепок обычно используют мягкий – такой, как медь или алюминий. Стержень должен быть стальным. Для прочности нужны клепки минимального диаметра. На прочность соединения влияет длина заклепки, которая в идеале должна быть на 15 мм больше ее диаметра. Сердечник должен быть совместимым с головками.

Какие бывают заклепочники и их область применения

Заклепочники бывают самых разных видов. Давайте попробуем разобраться в этом разнообразии моделей и классифицировать их.

Для начала скажем, что инструмент предназначается для заклепок вытяжного и резьбового типа. Выпускаются две категории инструментов: для промышленного и бытового использования. Профессиональный инструмент позволяет создавать большее усилие и, соответственно, работать с заклепками из более твердых металлов.Бытовой инструмент для заклепок из мягких металлов (медь, алюминий). По конструкции и способу создания усилий различают следующие виды:

  • С одной рукоятью. Перемещением одной ручки создается усилие, вторая ручка остается неподвижной. В ее конце закрепляется монтажная головка.
  • «Ножницы» – усилие создается с помощью сведений двух рукоятей. Эта конструкция позволяет создать сильное давление по сравнению с предыдущей.
  • «Гармонь» – гибридом вышеуказанных моделей, усилие создается с помощью нажима на управляющую ручку.

По виду привода различают:

  • привод пневматический;
  • ручной привод;
  • привод от электрической сети;
  • аккумуляторный привод;
  • пневмогидравлический.

Заклепочник вытяжной электрический

Данный вид заклепочников очень пригодится вам, если нужно установить большое количество вытяжных заклепок, но есть небольшая проблема: отсутствует подача сжатого воздуха. Этот инструмент питается от сети 220 является не таким мобильным, как аккумуляторный заклепочник.Однако и стоит он значительно меньше аккумуляторного, так как батарея является недешевым удовольствием. Отличаются данные модели и меньшим весом.

Заклепочник аккумуляторный

Эти заклепочники высокой стоимостью по сравнению с теми, что питаются от сети. Аккумулятор необходимо постоянно подзаряжать. Так как он обладает значительным весом, то и инструмент будет тяжелее своего сетевого аналога. Использовать его необходимо в тех местах, где отсутствует возможность подключиться к электросети.

Электрический заклепочник для резьбовых заклепок

Отличие этого типа инструмента от вытяжного в том, что шарнир втягивается при помощи кручения резьбы в трубовидной части заклепки. Головка фиксируется с помощью затягивания рукоятки. Этот способ редко применяется и преимущественно нужен для фиксации по толщине деталей. В комплекте с заклепочником вы также сможете приобрести насадки различного диаметра.

Давайте рассмотрим некоторые модели, представленные сегодня на рынке:

  • Модель GesipaAccubird 220V .Работает со мной, алюминием, стал нержавеющей сталью. Вес устройства – 2, 45 кг. Длина – 265 мм. Корпус изготовлен из ударопрочного пластика. Длина шнура – 2,4 м. Устройство предназначено для работы с вытяжными заклепками не более 5 мм. В комплекте имеется контейнер для утилизации использованных стержней.
  • Модель BraloTR-1000 . Эта модель является пневмогидравлической и работает с резьбовыми заклепками. Материал заклепок – алюминий, сталь, нержавеющая сталь. Длина инструмента – 275 мм, вес – 2,2 кг.В комплекте имеется оснастка для монтажа заклепок М4-8.
  • AirPro HR-707. Это ручной заклепочник для вытяжных заклепок. Работает со сталью, нержавеющая сталь, алюминием, медью. Его длина составляет 250 мм. Весит он 0,6 кг. Работать с ним необходимо одной рукой. Из-за этой особенности он не подходит для выполнения большого объема работ. В поставке имеется комплект насадок для монтажа заклепок диаметром 3,2–4,8 мм.

Как выбрать электрический заклепочник

Выбирая инструмент, необходимо четко понимать, для чего он вам необходим.Отличие профессионального заклепочника от бытового заключается в нескольких моментах. Металл в профи исполнении будет более крепким и выносливым по сравнению с бытовым, так как данный инструмент предназначен для работы с большими объемами. Рычаги у профи будут больше. Одним из ключевых отличий его от бытового будет то, что в конструкции отсутствует поворотная головка. Это сделано с целью уменьшения частоты поломки инструмента при больших объемах работы. Профессиональный инструмент работает с металлом любой твердости, в отличие от некоторых моделей бытовых, которым свойственно в силу своей конструкции работать с более податливыми медью и алюминием.

В статье мы постарались максимально кратко рассказать о современных моделях, их устройства, рассмотреть некоторые нюансы различных моделей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
