3D Расчет односкатной крыши – Онлайн-калькулятор
Также можно рассчитать
ОтображениеЕдиницы измерения:
DU
Цвет чертежа:
CL
Тип кровлиUH
Жёсткая
US
Мягкая
КрышаВыступ крыши снизу (свес сзади):
TC
Выступ крыши сверху (свес спереди):
TF
Выступ крыши сбоку:
TS
TE
Установить стропилу на краю
TW
Установить стропилу у стены
ДомШирина:
HW
Длина:
HL
Толщина стены:
HC
Высота стены (высокой):
WF
Высота стены (низкой):
WB
МауэрлатШирина:
MW
Толщина:
MT
СтропилоЗапил снизу:
GB
Запил сверху:
GT
Ширина:
RW
Толщина:
RT
Расстояние друг от друга:
RS
ГидроизоляцияШирина:
DW
Длина:
DL
Нахлест сверху:
DT
Нахлест сбоку:
DS
Контр-обрешеткаТолщина:
CT
ОбрешеткаШирина:
LW
Толщина:
LT
Расстояние между досками:
LS
Листы ОСПШирина:
OW
Длина:
OL
Толщина:
OT
Листы кровельныеШирина:
SW
Длина:
SL
Нахлест сверху:
ST
Нахлест сбоку:
SS
Выберите проекцию:
- Чертеж расстояния между стропилами односкатной крыши
- Чертеж обрешетка односкатной крыши
- Чертеж размеров стропила односкатной крыши
- Чертеж размеров стропила односкатной крыши в положении для установки
{{#isCovered}}
{{/isCovered}} {{/drawings}}
Расстояние: 0
Результаты расчета
Крыша
Угол: 15.
12 °Длина: 538.66 см
Ширина: 680 см
Площадь: 36.629 м²
12 °Стропило
Угол спила: 74.88 °
Размер спила: 4.05 см
Длина: 542.71 см
Длина по скату крыши: 538.66 см
Ширина: 15 см
Толщина: 5 см
Расстояние от края козырька до верхнего запила: 103.59 см
Расстояние от края свеса до нижнего запила: 51.79 см
Расстояние между опорами: 383.28 см
Глубина нижнего запила по опоре (горизонтально): 5 см
Глубина нижнего запила вдоль стены (вертикально): 1.35 см
Глубина верхнего запила по опоре (горизонтально): 5 см
Глубина верхнего запила вдоль стены (вертикально): 1.
35 см
35 смМауэрлат
Ширина: 15 см
Толщина: 15 см
Длина: 680 см
Гидроизоляция
Итоговая длина: 5000 см
Количество полос: 7 шт
Расстояния между стропилами
S 1: 30 см
S 2: 30 см
S 3: 60 см
S 4: 60 см
S 5: 60 см
S 6: 60 см
S 7: 60 см
S 8: 60 см
S 9: 60 см
S 10: 60 см
S 11: 10 см
S 12: 30 см
S 13: 30 см
Расстояния между досками обрешетки
L 1: 50 см
L 2: 50 см
L 3: 50 см
L 4: 50 см
L 5: 50 см
L 6: 50 см
L 7: 50 см
L 8: 50 см
L 9: 38.
66 см
66 смМатериалы конструкции
Листы кровельные
Ширина: 125 см
Длина: 250 см
Листы: 18 шт
Площадь: 56.25 м²
Стропила
Ширина: 15 см
Длина: 542.71 см
Толщина: 5 см
Количество: 14 шт
Объём: 0.57 м³
Контр-обрешетка
Ширина: 5 см
Длина: 538.66 см
Толщина: 3 см
Количество: 14 шт
Объём: 0.113 м³
Обрешетка
Ширина: 10 см
Длина: 680 см
Толщина: 2.
5 смКоличество: 10 шт
Объём: 0.17 м³
5 смМауэрлат
Ширина: 15 см
Длина: 680 см
Толщина: 15 см
Количество: 2 шт
Объём: 0.306 м³
Гидроизоляция
Ширина: 100 см
Длина: 1000 см
Рулоны: 5 шт
Площадь: 50 м²
Утеплитель
Толщина: 15 см
Объём: 2.817 м³
Указанные «Размеры»
Отображение
Единицы измерения: см
Цвет чертежа: цветной
Тип кровли
Жёсткая: selected
Крыша
Выступ крыши снизу (свес сзади): 50 см
Выступ крыши сверху (свес спереди): 70 см
Выступ крыши сбоку: 40 см
Установить стропилу на краю: selected
Установить стропилу у стены: selected
Дом
Ширина: 400 см
Длина: 600 см
Толщина стены: 30 см
Высота стены (высокой): 400 см
Высота стены (низкой): 300 см
Мауэрлат
Ширина: 15 см
Толщина: 15 см
Стропило
Гидроизоляция
Ширина: 100 см
Длина: 1000 см
Нахлест сверху: 15 см
Нахлест сбоку: 15 см
Контр-обрешетка
Толщина: 3 см
Обрешетка
Листы ОСП
Ширина: 125 см
Длина: 250 см
Толщина: 1.
4 см
4 смЛисты кровельные
Ширина: 125 см
Длина: 250 см
Нахлест сверху: 15 см
Нахлест сбоку: 10 см
{{/fields}}
{{/groups}} {{#isCaption}}Обратите внимание:
- Зеленым выделены допустимые значения расчета.
- Оранжевым выделены значения, имеющие незначительные отклонения от нормы.
- Красным выделены значения, подвергающие конструкцию риску разрушения или делающие пользование изделием неудобным.
Расчет односкатной крыши: онлайн калькулятор
При расчете односкатной крыши онлайн-калькулятором можно определить не только угол наклона ската, но и размер и расход стропил и других необходимых материалов. Основой для расчетов является технический кодекс ТКП 45-5.
05-146-2009 «Деревянные конструкции» и строительные нормы и правила (СНиП) «Нагрузки и воздействия».
Укажите кровельный материал:
—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2
Введите параметры крыши:
Ширина основания A (см)
Длина основания D (см)
Высота подъема B (см)
Длина боковых свесов E (см)
Длина свеса переднего и заднего C (см)
Стропила:
Шаг стропил (см)
Сорт древесины для стропил (см)
123
Рабочий участок бокового стропила (не обязательно) (см)
Расчёт обрешётки:
Ширина доски обрешётки (см)
Толщина доски обрешётки (см)
Расстояние между досками обрешётки
(см)
Расчёт снеговой нагрузки:
Выберите ваш регион, используя карту ниже
1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)
Расчёт ветровой нагрузки:
Регион
IaIIIIIIIVVVIVII
Высота до конька здания
5 мот 5 м до 10 мот 10 мТип местности
Открытая местностьЗакрытая местностьГородские районы
Результаты расчетов
Крыша:
Угол наклона крыши: 0 градусов.
Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!
Площадь поверхности крыши: 0 м2.
Примерный вес кровельного материала: 0 кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.
Стропила:
Нагрузка на стропильную систему: 0 кг/м2.
Длина стропил: 0 см.
Количество стропил: 0 шт.
Обрешетка:
Количество рядов обрешетки: 0 рядов.
Равномерное расстояние между досками обрешетки: 0 см.
Количество досок обрешетки стандартной длиной 6 метров:
Объем досок обрешетки: 0 м3.
Примерный вес досок обрешетки: 0 кг.

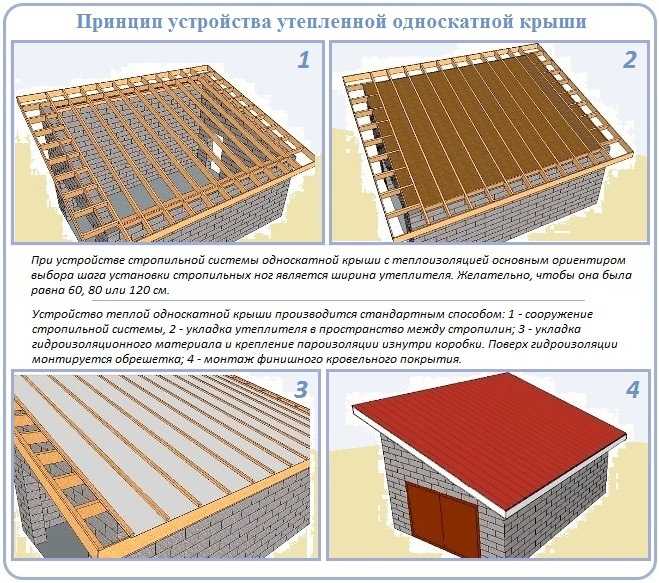

Функциональные возможности строительного калькулятора
Конструкция односкатной крыши находится в прямой зависимости от типа кровельных материалов, которые на сегодняшнем рынке стройматериалов представлены керамической, битумной, металлической черепицей, ондулином, шифером и другими покрытиями для крыши.
Определение параметров односкатной крыши с помощью онлайн-сервиса принимает в расчет все существующие виды покрытий.
Введение параметров крыши необходимо выполнять в одноименных единицах измерения. При получении в результате вычислений смешанных дробей нужно число округлять до целых в сторону увеличения расхода материала.
Алгоритм расчета односкатной крыши предполагает выполнение следующих действий:
- Введение параметров крыши – ее ширины A, длины D, высоты подъема B, длины переднего, заднего и боковых свесов, обозначаемых в расчете соответственно C и E. В результате подсчета программа выполнит расчет угла наклона односкатной крыши и подскажет, будет ли подходящим выбранный материал для крыши с таким наклоном. Рассчитанная поверхность кровли со свесами будет тождественна количеству необходимого подкровельного и кровельного материала.
- Онлайн-расчет стропильной системы производится после введения материала – вида древесины. При нажатии клавиши «Рассчитать» калькулятор выдаст параметры деревянной конструкции – длину стропил, рекомендуемое минимально возможное их сечение, общее количество стропил, их примерный вес.
- Расчет количества обрешетки включает: ширину и толщину доски и расстояние между отдельными досками обрешетки, количество рядов обрешетки, ее примерный вес.
- Расчет снеговой нагрузки предполагает выбор региона на предоставленной карте Евразии, где предполагается возведение постройки. Программа рассчитывает максимально возможную нагрузку на кровлю заданных параметров и сравнивает ее с нормативной величиной, характерной для данной области
- Расчет ветровой нагрузки производится в зависимости от региона, определяемого по карте ветровых нагрузок, вида местности – открытая, закрытая или городская застройка, высоты до конька здания. В областях со значительной ветровой нагрузкой конструкцию крыши выполняют с небольшим углом наклона.

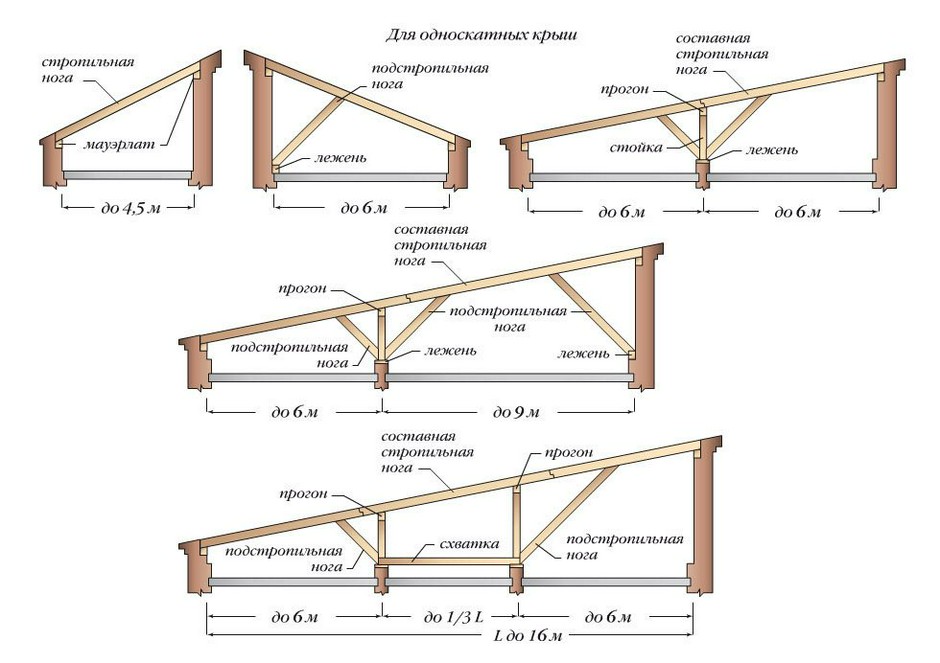

Методика самостоятельного расчета односкатной крыши
При возведении дома с односкатной крышей в первую очередь необходимо определиться с углом ее наклона, опираясь на характеристики кровельного материала. Так, для шиферной крыши этот угол должен быть не больше 35 градусов, оптимальный уклон односкатной крыши из профнастила – 20 градусов, крыша из фальца характеризуется этим показателем в значениях от 18 до 35 градусов, рубероид – 5 градусов.
a) Применяя знания школьной программы по геометрии, сначала определяется высота поднятия фасадной стены крыши с углом наклона 20 градусов.
L ф. ст.= Bх tg 20 = 6 х 0,36 = 2,16 м,
где: В – ширина дома, равная в нашем примере 6 метрам;
0,36 – значение тангенса угла 20 градусов, определенное по таблицам Брадиса.
b) Для вычисления длины стропильной ноги используется формула:
L cт. н. = L ф. ст : sin 20 = 2,16 : 0,34 = 6,35 м,
где: 0,34 – значение синуса угла наклона крыши в 20 градусов.
С учетом величины свесов, имеющих длину по 0,5 м каждый (и передний и задний), общая длина стропильной ноги выразится значением:
L ст. н. общ. = {6,35 + (2 х 0,5)} = 7,35 м.
c) Площадь кровли и необходимое количество кровельного материала вычисляется по формуле:
S = L ст. н. общ. х В = 7,35 х 6 = 44,1 м², принимаем 45 м².
d) Количество изоляционного материала рассчитывается, принимая во внимание его длину – 15 метров и ширину 1 метр.
Т. о. площадь рулона будет составлять: 15 х 1 = 15 м².
Значит, для укладки под кровлю такого материала необходимо:
45 : 15 = 3 рулона.
Для укладки внахлест запас материала принимается 10%, т. е.:
S из. мат = 3 х 1,1 = 3,3 рулона. Принимаем 4 рулона с запасом.
e) Расчет количества стропил производится исходя из шага стропильных ног. Например, для металлочерепицы рекомендуемыми значениями этого расстояния являются 60–95 см, выбираем 0,95 м. Для односкатной крыши длиной ската 9 метров стропил длиной 7,35 м и сечением 150 х 50 мм понадобится:
Lската : 0,95 = 9 : 0,95 = 9,47 шт. Принимается 10 стропил.
f) Количество сплошной обрешетки из влагостойкой фанеры будет равно площади кровли, т. е. 45 м².
Грамотный расчет односкатной кровли обеспечит привлекательный эстетичный вид будущего здания. Однако высокая крыша тоже имеет своих почитателей, хотя в материальном плане более экономичным видом является крыша с одним скатом.
