2620. Горизонтально-расточной станок. Паспорт станка, кинематическая схема

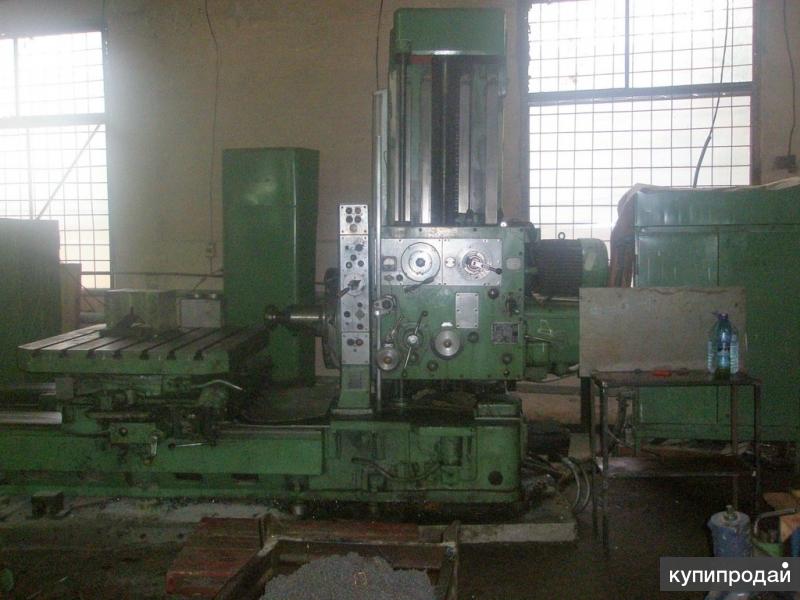

Горизонтально-расточной станок 2620

Горизонтально-расточной станок 2620 предназначен для обработки корпусных деталей, имеющих точные отверстия, связанные между собой точными расстояниями.

Наибольший вес обрабатываемой детали (при равномерно распределенной нагрузке на стол станка) 2000 кг.

На этом станке можно производить: сверление, растачивание, зенкерование, развертывание отверстий, обтачивание торцов радиальным суппортом, фрезерование торцевыми фрезами и нарезание внутренней резьбы расточным шпинделем, а также нарезание резьбы радиальным суппортом при продольном движении стола.

В связи с тем, что станок может применяться в различных отраслях промышленности на всевозможных операциях, для обработки различных материалов, обслуживание станка следует осуществлять с учетом специфики их эксплуатации.

Расточные станки: назначение и сферы использования

Применяться такое оборудование может для выполнения таких операций, как:

  • нарезание резьбы, внутренней и наружной;
  • сверление отверстий глухих и сквозных;
  • зенкерование;
  • подрезка торцов заготовок;
  • торцевое и цилиндрическое фрезерование и т. д.

Чаще всего это оборудование используется для чистовой или получистовой обработки. Однако бывает, что с его применением производят и чистовую. Корпус детали на таких станках обрабатывается редко, но иногда эта операция все же производится. Ремонт расточного станка выполняется примерно по такой же технологии, что и токарного. То же самое касается и особенностей эксплуатации. Конструкцию эти два типа станков имеют схожую. Как и многие другие специальные разновидности оборудования, предназначенного для обработки металлических и деревянных заготовок, расточный станок был когда-то сконструирован на основе именно токарного.

Технические характеристики станка 2620

Технические характеристики станка это основной показатель пригодности станка к выполнению определенных работ. Для горизонтально-расточных станков основными характеристиками является:

  • диаметр выдвижного шпинделя
  • размеры рабочей поверхности стола
  • наибольшее продольное перемещение шпинделя
  • число оборотов шпинделя в минуту

Ниже приводится таблица с техническими характеристиками горизонтально-расточного станка 2620. Более подробно технические характеристики горизонтально-рассточного станка можно посмотреть в паспорте станка 2620

Величины
Диаметр выдвижного расточного шпинделямм 90
Размеры рабочей поверхности стола мм 1120х900
Наибольшее продольное перемещение шпинделя мм 1150
Наибольшее поперечное перемещение столамм1000
Цена одного деления шкалы лимба мм 0,025
Быстрое перемещение стола м/мин 2,2
Быстрое установочное круговое перемещение стола об/мин 2,8
Цена одного деления шкалы лимба поворота стола град. 0,5
Наибольшее осевое перемещение шпинделя мм 710
Быстрое перемещение шпинделя м/мм 3,48
Наибольшее перемещение радиального суппорта планшайбы мм 170
Быстрое установочное перемещение радиального суппорта м/мин 1,39
Наибольнее вертикальное перемещение шпиндельной бабки мм 1000
Быстрое установочное перемещение шпиндельной бабки м/мин 2,2
Число оборотов вращения двигателя главного движенияоб/мин1500/3000
Мощность двигателя главного движения кВт 7,5/10
Габаритные размеры станка (ДхШхВ) мм 5510х3200х3012
Масса станка кг 12000

Внимание! Технические характеристики, приведенные в вышестоящей таблице, являются справочными. Станки произведенные разными заводами изготовителями и в разные годы могут иметь характеристики отличающиеся от приведенных в таблице.

Паспорт станка 2620

Данное руководство по эксплуатации «Паспорт станка 2620» содержит сведения необходимые как обслуживающему персоналу этого станка, так и работнику непосредственно связанному работой на этом станке. Это руководство представляет из себя электронную версию в PDF формате, оригинального бумажного варианта. В этой документации содержится Паспорт и Руководство (инструкция) по эксплуатации горизонтально-расточного станка 2620.

СОДЕРЖАНИЕ

НАЗНАЧЕНИЕ РАСПАКОВКА И ТРАНСПОРТИРОВКА МОНТАЖ И УСТАНОВКА

  • Фундамент
  • Монтаж станка
  • Установка станка

ПОДГОТОВКА К ПЕРВОНАЧАЛЬНОМУ ПУСКУ ПАСПОРТ

  • Паспортные данные
  • Механика станка
  • Комплектация станка
  • Органы управления станка
  • Кинематика станка
  • ОПИСАНИЕ
  • Общее устройство станка
  • Конструкция узлов станка
  • Станина
  • Шпиндельная бабка
  • Стол
  • Задняя стойка
  • Электрооборудование па станке
  • Принадлежности
  • Оптические устройства
  • Электрооборудование
  • Кинематика станка

ОПИСАНИЕ

  • Цепь главного движения
  • Цепь подач
  • Управление станком
  • Вращение
  • Перемещение подвижных органов станка
  • Зажимы подвижных органов станка
  • Блокировки станка

СМАЗКА УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

  • Измерение перемещений подвижных органов станка
  • Оптические устройства
  • Механизм точного останова по координатам
  • Принцип действия механизмов точного останова
  • Установка шкалы индикатора механизма точного останова
  • Настройка штанг с упорами
  • Нарезание резьбы

ИНСТРУКЦИЯ ПО РЕГУЛИРОВКЕ

  • Регулировка подшипников шпиндельного устройства
  • Полый шпиндель (станков моделей 2620 и 2620А)
  • Полый шпиндель (станков моделей 2622 и 2622А)
  • Шпиндель планшайбы
  • Расточный шпиндель
  • Регулировка зазора в винтовой паре привода перемещения радиального суппорта (для станков моделей 2620 и 2620А)
  • Регулировка упорных шарикоподшипников опоры винта в хвостовой части
  • Регулировка центрального предохранителя от перегрузки
  • Порядок регулировки
  • Регулировка зажимных устройств
  • Зажим шпиндельной бабки
  • Зажим поворотного стола
  • Регулировка зажимов
  • Регулировка устройства отсчета угла поворота стола через каждые 90°

УКАЗАНИЯ ПО РЕМОНТУ

  • Ремонт станка
  • Особые указания о возможных ошибках при ремонте

Скачать паспорт горизонтально-расточного станка 2620 в хорошем качестве можно по ссылке расположенной ниже.

Конструкция радиальных сверлильных станков

Каждый станок радиально-сверлильной группы состоит из:

  • жесткого основания,
  • цилиндрических колонн (внутренней и внешней),
  • траверсы (хобота),
  • сверлильной головки (шпиндельной бабки),
  • электрического и гидравлического оборудования управления.

Основные узлы 1 Основание 2 тумба 3 э/д насоса гидравлики 4 колонна 5 резервуар подъема опускания руки и зажима колонны 6 э/д шпинделя 7 э/д подъема/опускания руки 8 винт подъема/опускания руки 9 Шпиндельная бабка 10 рука

Кинематика

Главные движения при сверлильных операциях — вращение и перемещение пиноли шпинделя станка. Кинематические цепочки, выполняющие эти движения, снабжены элементами управления, позволяющими задавать инструменту необходимую скорость вращения и подачу.

  • поворот подвижной колонны радиально-сверлильного станка,
  • вертикальное перемещение консоли (траверсы),
  • фиксация траверсы на колонне на операционной высоте,
  • фиксация шпиндельной головки на траверсе,
  • переключение скоростей шпинделя и подач пиноли.

При обработке деталей на радиальных сверлильных станках координаты центра отверстия и оси инструмента совмещаются передвижением сверлильной головки относительно неподвижной заготовки в полярной системе координат. Эта система характеризуется двумя параметрами: углом поворота траверсы и радиусом положения на ней шпиндельной головки.

Обработка отверстий под углом возможна только при установке под углом самой заготовки с помощью специальной оснастки и приспособлений.

Радиально-сверлильный станок Z30132

Станина с рабочим столом

Станина станка, совмещенная с рабочим основанием (столом), как правило, отлита из серого чугуна. Она предназначена для фиксации всего станка на фундаменте, установки цоколя колонны с траверсой и шпиндельной бабкой, а также крепления оснастки и детали с помощью Т-образных пазов рабочего основания.

Заготовку небольших габаритов можно устанавливать на приставном коробчатом столе, либо непосредственно закреплять на специально обработанной поверхности основания (рабочем столе). Крепление заготовки вне рабочей поверхности стола применяется редко, т.к. вносит дополнительную погрешность в точность обработки изделия.

Поворотная колонна

Колонна установлена вертикально на станине станка и поворачивается вокруг своей оси относительно неподвижной внутренней стойки на роликовых подшипниках. Траверса закреплена на колонне.

В верхней части колонны монтируется механизм подъема/опускания траверсы, приводимый в движение от электродвигателя.

Траверса (консоль)

Консоль (рука или хобот) радиально-сверлильного станка смонтирована непосредственно на колонне; она имеет отдельный электропривод, перемещается вверх-вниз, а также вращается вокруг вертикальной оси вместе с опорной колонной. Вращение, в зависимости от модели станка, может происходить как вручную, так и с помощью электрического привода.

На направляющие консольной траверсы устанавливается сверлильная бабка с рабочим шпинделем. В соответствии с высотой заготовки траверса может быть опущена или поднята. В нише, расположенной с обратной стороны рукава, монтируется электрооборудование, элементы гидравлики.

Шпиндельная головка

Сверлильная головка (шпиндельная бабка), смонтированная на траверсе, конструктивно представляет собой отдельный силовой агрегат, имеющий коробки подач, скоростей, а также механизмы установки глубины сверления.

В радиально-сверлильных станках шпиндель служит для фиксации обрабатывающего инструмента и передачи ему вращающего момента и линейной подачи.

Инструмент вставляется во внутренний конус пиноли (конус Морзе № 4-6 или метрический конус, в зависимости от модели), а затем координатно ориентируется относительно обрабатываемой детали путем поворота консоли и перемещения вдоль нее шпиндельной бабки.

Для удобства оператора все управление станка расположено на сверлильной головке:

  • многофункциональный штурвал перемещения шпиндельной бабки и пиноли шпинделя;
  • кнопки управления зажимом/разжимом узлов, включением/выключением вращения шпинделя, аварийного останова, включения освещения рабочей зоны;
  • рукоятки выбора скорости вращения, подачи шпинделя, направления вращения шпинделя, переключения ручной и автоматической подачи.

Радиально-сверлильный станок z3050

Коробка подач располагается между шпинделем и электродвигателем шпинделя; вращение от электродвигателя передается через зубчатые зацепления и фрикционные соединительные муфты. Фрикционная муфта позволяет выполнить быстрый реверс при нарезании резьбы, отключение подачи при достижении необходимой глубины сверления и предохранить коробку скоростей от перегрузок.

Головка может перемещаться по направляющим консоли в ручном режиме. Она фиксируется перед выполнением операции сверления в нужном положении при помощи специального зажимного механизма, управляемого отдельной кнопкой.

Поскольку шпиндель смонтирован в выдвижной пиноли, это позволяет сверлить отверстия различной глубины, не перемещая траверсу.

Фиксация поворотной колонны, равно как и зажим/разжим шпиндельной головки на направляющих траверсы, происходит при помощи гидравлических механизмов, управляемых кнопками пульта.

Система подачи СОЖ

Бак СОЖ и насосная установка подачи СОЖ к инструменту также находятся в технологических полостях задней части станка. Выключатель расположен в цоколе колонны. Обратно СОЖ сливается самотеком.
