их виды по конструкции и предназначению, какие параметры важны, обзор 7 популярных моделей, их плюсы и минусы

Кондуктор для сверления – приспособление, которое обеспечивает точность высверливаемых отверстий. По сути, это шаблоны, предназначенные для сверл различных диаметров. Такой инструмент чаще всего применяется при сборке мебели, но используется и в сверлении отверстий по металлу, при ремонтных и строительных работах, и т. д.

Виды

Кондукторы или шаблоны для сверления бывают нескольких видов – в зависимости от особенностей их использования, конструкции и сферы применения.

По предназначению

По сфере использования кондукторы бывают:

Мебельные – предназначены для сборки мебели, высверливания отверстий в мебельных заготовках, и т. д.
Для сверления труб – особенности конструкции позволяют сверлить цилиндрические поверхности.
Для работы по плитке и кафелю – часто оснащены устройством подачи воды, чтобы избежать перегрева при работе алмазными сверлами.
Для коронок – шаблоны на кондукторе предназначены для сверления коронками, а не стандартными бурами и сверлами.
Универсальные – в равной степени могут использоваться при любой работе, выдерживают как сверла по дереву, так и по металлу. Чаще всего гильзы выполнены из стали.

По конструкции

Существует несколько распространенных конструкций шаблонов для сверления:

Накладные – используются для горизонтальных поверхностей. Могут быть оборудованы фиксатором, или быть без него – в этом случае нужно дополнительно использовать струбцину.
У некоторых видов накладных кондукторов есть дополнительная присоска.
Поворотные – более универсальный вид, который можно использовать для цилиндрических деталей и поверхностей.
Отверстия можно сверлить в горизонтальной, вертикальной плоскостях, и под разными углами.
Скользящие – это разметчик отверстий ползункового типа, который не нуждается в фиксаторе. Применяется в местах, где шаблон невозможно или сложно зафиксировать.

Как выбрать

Вы используете кондуктор для сверления в своей работе?

ПостоянноХочу попробовать

При выборе разметчика для сверления рекомендуется обратить внимание на следующие моменты:

Материал инструмента

Как правило, дешевые кондукторы выполняются из пластика. Однако это ненадежный материал, который быстро стачивается и изнашивается. Поэтому рекомендуется покупать приспособление со стальными гильзами.

Насколько инструмент узкоспециализированный. Следует ориентироваться на то, для какого именно вида работ будет применяться кондуктор.

Этот момент тесно связан с предназначением. Если будут проводиться работы по сборке мебели, может понадобиться как накладной, так и скользящий инструмент – в зависимости от конкретного этапа сборки.

Вид фиксатора

Струбцина или присоска. Для строительных работ на вертикальной плоскости больше подойдет резиновая присоска, которая позволяет переместить разметчик в любое необходимое место.

Мнение эксперта

Торсунов Павел Максимович

Следует также ориентироваться на репутацию и имя производителя. Например, получила популярность российская фирма «Практика», которая выпускает кондукторы как универсального типа, так и узкоспециализированные. Популярны также разметчики от известных мировых поставщиков инструментов – Bosch, Kreg, и другие.

Вывод

Таким образом, кондуктор обладает рядом очевидных преимуществ в сравнении с ручной разметкой отверстий под сверление:

Экономия времени,
которое тратится на разметку.

Высокая точность.
Простота применения.

Благодаря использованию кондуктора, можно оптимизировать процесс ремонтных или строительных работ, а также высверлить отверстия, которые вручную невозможно должным образом наметить – например, под углом менее 90 градусов. А большое разнообразие выбора позволяет подобрать необходимый разметчик практически для любой работы.

Читайте также другие полезные статьи:

Видео-обзор кондуктора для сверления отверстий Kwb Dubelprofi, 7580-00

Кондуктор для сверления отверстий: особенности, виды, применение

Кондуктор для сверления отверстий — это планка небольшого размера, имеющая шаблоны отверстий, расположенные под определенными углами и имеющие разные диаметры для сверления. По сути, этот инструмент призван решать задачу: расположить сверло под правильным углом к полотну обрабатываемого материала. Ведь исправить такую ошибку порой бывает просто невозможно.

Кондуктор для сверления отверстий

Конструкционные особенности и виды кондукторов

Кондуктор для сверления фактически представляет собой шаблон отверстий, которые позволяют сделать их с максимальной точностью. Их можно разделить на два вида:

когда ось сверления находится под прямым углом к поверхности материала;
когда ось проходит под острым или тупым углом по отношению к плоскости.

Устройство кондуктора

Инструмент обладает такой универсальностью, что находит применение в разных сферах индустрии. Уже на протяжении нескольких десятилетий он очень активно применяется в машиностроительной, строительной отрасли. Ведь он позволяет не только высверливать отверстия в нужных заготовках под разным углом и превосходной точностью, имеющих разную конфигуративную особенность. С его помощью легко сверлятся отверстия в различных строительных конструкциях, а также трубах из любого материала и т. д. Кондуктор часто используется в мебельной индустрии, так как значительно упрощает процесс крепежа фурнитуры и самой сборки разных ее деталей. На самом деле, это лишь малый фронт задач, которые способен решить кондуктор.

Классификация инструментов

По функционалу и конструктивному функционалу кондуктор для сверления делится на виды:

накладные. Название исходит из их функционального способа работы, то есть он накладываются на заготовительную часть или обрабатываемую поверхность, крепятся к ней специальными зажимами или придерживается рукой. Такой прибор применим для высверливания плоских поверхностей, например, досок, МДФ-плит и ДСП. Его так и называют мебельный кондуктор для сверления отверстий. Благодаря применению кондуктора, сами отверстия получается очень аккуратными и выверенными;
поворотные. Такие шаблоны прекрасно применяются для высверливания округлой или цилиндрической поверхности. Благодаря такой конструкции ось занимает горизонтальное, вертикальное и наклонное положение к поверхности. Это возможно благодаря втулкам, которые могут направлять линию сверления;
универсальные. Подобной конструкции средства пользуются широкой популярностью в небольших промышленных производствах, где важную роль играет быстрая подстройка под существующую поверхность. В силу своей уникальности, они также востребованы в домашнем хозяйстве, когда приходится работать с разными материалами, плоскостями и поверхностями;
опрокидываемые. По функционалу напоминают чем-то универсальные. Они необходимы, когда требуется сделать отверстие в разных плоскостях и под разным уклоном. Это очень удобно для проведения каких-то ремонтных работ, когда требуется просверлить в стене отверстие без больших затрат по времени и под конкретным углом;
скользящие. Согласно своему названию, такой кондуктор не обязательно крепить к той поверхности, куда его предполагается прикладывать. Следует отметить неудобство такого кондуктора в обращении, так как требует постоянного удерживания рукой;
закрепляемые. В отличие от скользящих кондукторов, они крепятся к тому месту, где их намерены использовать. Крепить их гораздо проще, но в силу своей конструкции ограничивают простор работ человека. Это можно наглядно увидеть при проведении работ на стенах или вертикальных плоскостях, имеющих всего один шпиндель.

Сфера применения

Следует отметить, что кондуктор для сверления используется практически повсеместно, где есть необходимость регулярно сверлить отверстия. Такими областями могут быть:

производство мебели. При изготовлении мебели очень часто приходится сверлить отверстия под крепежные материалы, фитинги и фурнитуру. От точности и корректности выполненного отверстия зависит дальнейший вид мебели, ее презентабельность и продаваемость;
строительство. При проведении строительных и ремонтных работ зачастую приходится сверлить стены, трубные и иные поверхности. Не имея шаблонов, это делать очень сложно, а исправление последующих ошибок заберет кучу времени. Благодаря шаблонам все высверливаемые отверстия будут иметь нужную форму, и находится под нужным наклоном;
машиностроение. Работать без шаблонов здесь тоже достаточно сложно, так как все заготовки и детали проходят стандартизацию, то есть они все должны иметь одинаковые размеры, одинаковое положение каких-то частей, в том числе отверстий;
серийное производство. Штамповое производство также требует унификации некоторых компонентов. Шаблоны упрощают задачи в этом плане. Можно быть уверенным, что все высверливаемые отверстия будут иметь одинаковые размеры и одинаковый наклон, или будут прямо перпендикулярно относительно поверхности;
домашнее хозяйство. Дома часто приходится что-то ремонтировать, поэтому возникает такая необходимость, как высверлить отверстия в стенах, деталях или каких-то заготовках, где особая точность отверстий является весьма критичной.

В наше время кондукторы выпускаются как универсальные, так и специализированные под конкретные области производства работ. Цена некоторых невелика, поэтому нет необходимости изготавливать такие средства самостоятельно.

Кондуктор для перпендикулярного сверления отверстий

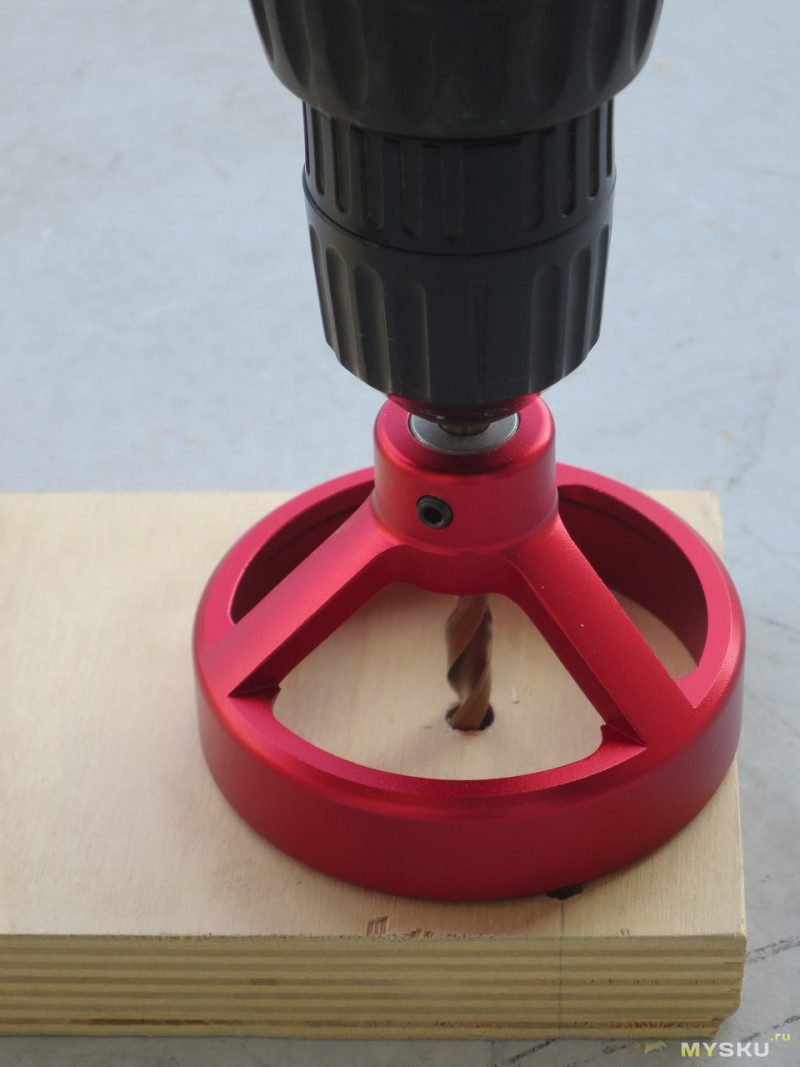

Кондуктор для перпендикулярного сверления отверстий применяется чаще всего в мебельной индустрии, где нужно сверлить плиты, доски, бруски, ДСП и прочие детали из разных материалов. И где от точности расположения отверстия будет зависеть облик будущей мебели. Для этих целей подходят конудкторы любых видов.

Кондуктор для цилиндрических заготовок или труб

Для цилиндрических поверхностей больше всего подходят поворотные или универсальные виды, так как во время сверления трубы или любой другого предмета, имеющего сферическую форму, сверло может смещаться, отчего отверстие окажется неправильной формы.

Кондуктор для цилиндрических заготовок или труб

Такие шаблоны позволяют выдерживать перпендикулярность между трубой или сферой и непосредственно сверлом. Это очень важно.

Отдельного описания заслуживают мебельные кондукторы для сверления отверстий

В производстве мебели обойтись без кондукторов или подобных шаблонов практически нельзя, особенно при сборке всех конструктивных элементов будущей мебели. Они, прежде всего, исправляют такую ошибку, как неверный угол входа сверла в заготовку. Как известно, исправить такую ошибку очень сложно, порой, даже невозможно, а если возможно, то отнимает кучу времени. Кондуктор не только позволяет позиционировать сверло относительно детали, но и дает ей уйти с намеченного направления сверления в ходе работы.

Мебельный кондуктор для сверления отверстий

Они используются, когда требуется просверлить отверстия для крепежей. В этом случае применяется кондуктор для конфирмантов или шкантов. Без них просверлить такие отверстия просто невозможно. А как часто бывает такое, что при сборке мебели обнаруживается нехватка некоторого количества отверстий, необходимой для окончательной сборки.

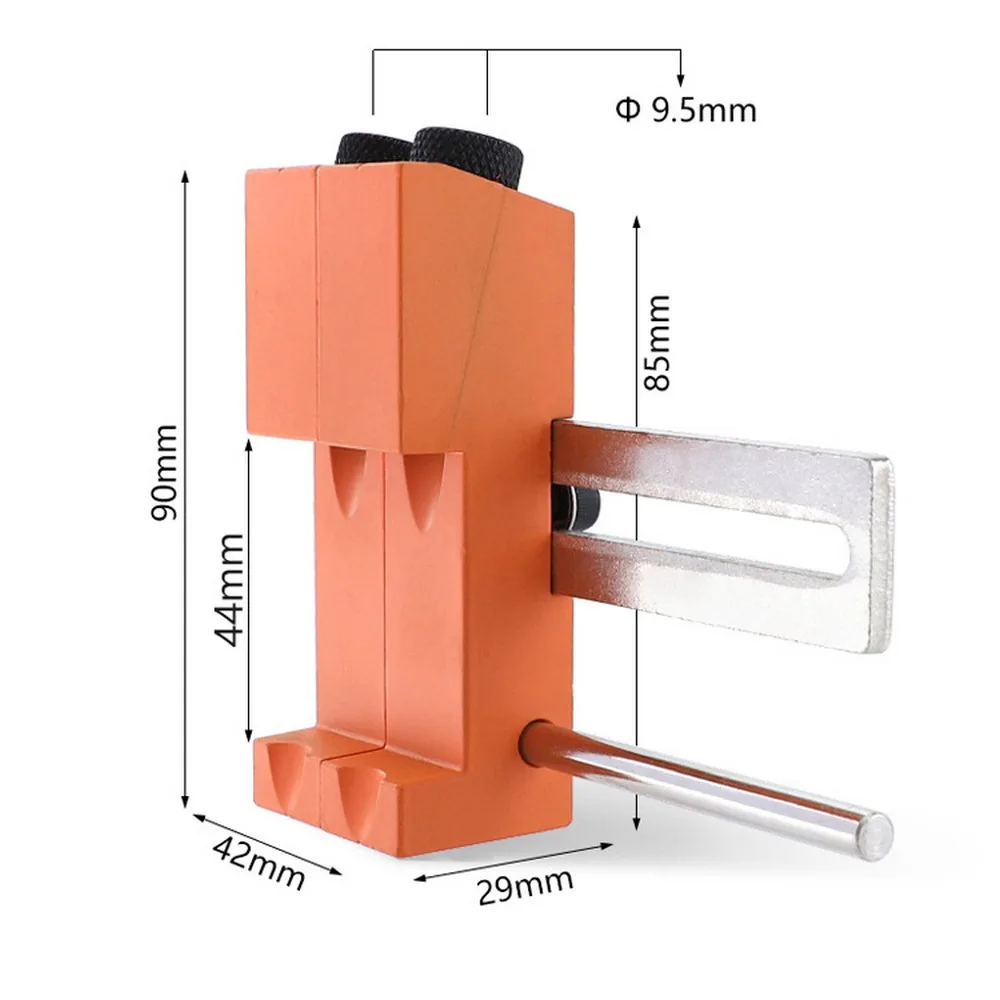

Кондуктор для отверстий под углом

Кондуктор для сверления отверстий под углом применяется для сборки мебели. Зачастую его используют для сверления не слишком толстых МДФ-плит или ДСП, фанеры. Используются также на производстве. Могут изготавливаться как в специализированном исполнении, под конкретные операции, или в более универсальном виде. Они сокращают время по изготовлению наклонных отверстий. Тем более, на глаз сделать их так же одинаково точно не получится.

В домашних условиях сверлить под углом приходится не часто, но такая необходимость возникает. Такого рода кондуктор можно изготовить самостоятельно, а можно купить. Причина в том, что если не заниматься серийным производством, то подготовка шаблонов под нестандартные отверстия, скорее всего не оправдает затраты на себя. Проще и дешевле будет постараться рассверлить отверстие как нужно, но небольшими отклонениями, чем заниматься изготовлением шаблонов. Возможно, он больше никогда не пригодиться. Решать владельцу.

Кондуктор отверстий под шканты

Кондуктор для сверления отверстий под шканты один из наиболее простых шаблонов в своем варианте исполнения. Однако следует знать, что такие шаблоны должны упрощать работу мастера, а не усложнять ее, когда он вынужден применять сложные приборы.

Кондуктор отверстий под шканты

Применяется для сбора мебели. Должен обеспечивать одновременное сверление отверстий без смены прибора. Для изготовления используются разные материалы, имеющих разные прочностные характеристики. Самым прочным можно считать агрегат из стали.

Кондуктор под конфирмат разновидности и возможность изготовления

Также самый простой кондуктор для сверления отверстия под конфирмат. Сбирается такой кондуктор дома без особого труда. Имеет смысл его собрать самостоятельно, если занимаетесь профессионально изготовлением мебели. Для высверливания одного или двух отверстий нецелесообразно.

Кондуктор под конфирмат

Более сложные чертежи можно взять из любых источников в Интернете. С усложнением конструктивности устройства расширяется его спектр использования. Чтобы не заморачиваться с конструктивно сложными устройствами, можно сделать из легкодоступных материалов, как пластины из металлов, брусья из дерева, арматура или уголки. Для работы с металлом может понадобиться сварочный материалы, хотя можно крепить фиксирующие элементы на резьбовые болты.

Преимущества и недостатки

По своему функциональному назначению кондуктор выступает как шаблон, по которому необходимо высверлить отверстие в требуемом материале с максимальной точностью к оригиналу. Такой шаблон очень облегчает работу мастера, когда нужно просверлить строго вертикальное, горизонтальное или наклонное отверстие.

Мастеру уже не нужно делать зарисовки, замеры, имея при себе такой инструмент. Сверло располагается строго под требуемым углом, который необходим в процессе работы и не сможет отклониться. Это повышает точность работы, которую видно на примере глубоких отверстий.

Для работы с мебелью кондуктор должен отвечать следующим требованиям:

он должен помогать и ускорять процесс сборки мебели, не требовать использования сложного оборудования;
позволять делать сразу несколько отверстий без необходимости нанесения ручных разметок;
повышать работу со сверлом;

Материалы, из которых производятся кондукторы, имеют разные прочностные характеристики. В основном это пластик и стекло из органического сырья. Но самые прочные получаются из металлов, а именно стали. Поэтому при выборе следует обращать на такие характеристики:

минимальные деформации при больших нагрузках;
четкая ось направления сверла;
отсутствие нагрева во время работы.

В мебельном производстве применяют более легкие кондукторы, которые просты в обращении. Могут использоваться заводские или самодельные варианты.

Следует заметить, что у настоящего мастера глаз наметан, поэтому зачастую все эти приспособления, чтобы сделать отверстие верным, ему не нужны.

Явным преимуществом таких средств является удобство в эксплуатации. С их помощью даже неопытный человек сможет выполнить всю работу на уровне квалифицированного рабочего. Здесь даже не нужно делать какие-то сложные расчеты и иметь колоссальный опыт. Его главное назначение это ускорять процесс работы во много раз.

Самодельные кондукторные аппараты

Кондуктор для сверления отверстий своими руками является прекрасной альтернативой магазинным вариантам. Поскольку не всегда в магазине имеется именно тот вариант, который требуется в данный момент. Его можно собрать самому дома.

Рассмотрим более популярный и стандартизированный вариант, пригодный для более часто выполняемых работ, как сборка мебели..

: Схема для сборки кондуктора

: Схема устройства кондуктора для сверления отверстий

Потребуется арматура диаметром от 10 мм. При помощи режущего инструмента, например, болгарки, нарезать на отрезки, требуемой длины. Зачистить заготовки наждачкой. По стандарту все высверливаемые отверстия имеют расстояние между собой в 32 см. Сделать отметки и просверлить дырки. На следующем этапе предполагается создание опорных точек для наших заготовок. Для этих целей прекрасно подходит пластина из любого металла. Толщина от 1 мм. Более толстую пластину использовать неразумно, так как она только утяжеляет вес всего устройства. Они соединяются вместе и далее намечаются места для резьбового крепления. Их соединяют и крепят друг с другом. Вот и все, устройство готово к использованию.

Основное предназначение кондуктора, оно же самое главное, это упрощать работу со сверлом и сокращать время сборки мебели. Отличием покупного от самодельного устройства является его подгонка под конкретные нужды мастера.

Кондуктор самоцентрирующийся для точного сверления отверстий

Всем доброго дня. Данный товар я не покупал за свои, а приобрел на выигранные бонусы сайта (спасибо большое руководству за конкурсы).
Я долго смотрел на это приспособление, но так и не решался приобрести, ибо штука казалась специфической и по некоторым моментам даже спорной для использования в хозяйстве. Однако, это весьма полезный инструмент. Я вспоминал о таком инструменте, когда сам собирал различные полочки.

Комплектация:
— Ложемент из пенополистирола
— Кондуктор
— Стальные втулки 9 шт: 6/8/10 мм по три каждого диаметра
— Алюминиевые шпильки 3 шт: 6/8/10 мм

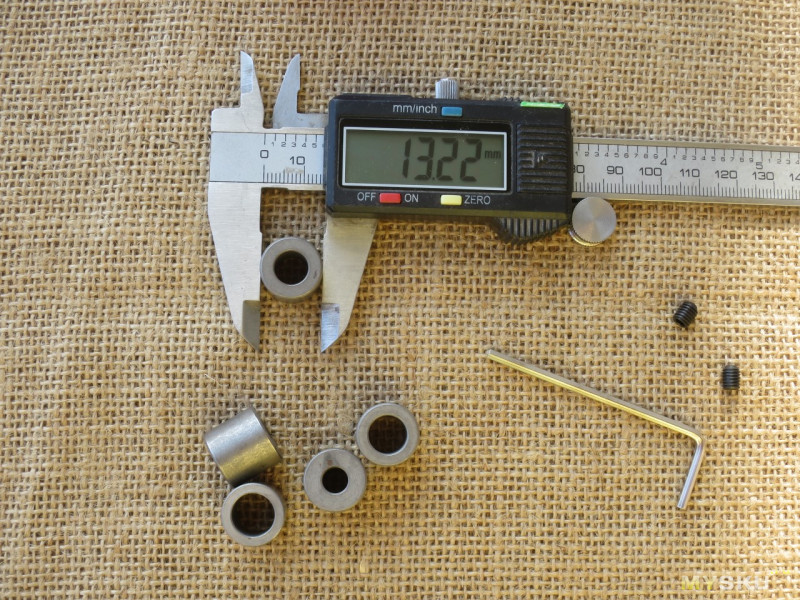

Материал втулок по описанию: сталь HRC50:

В комплекте 9 штук, под сверла трех диаметров 6/8/10 мм (диаметры деревянных шкантов).

Имеют резьбу и накручиваются на планку кондуктора:

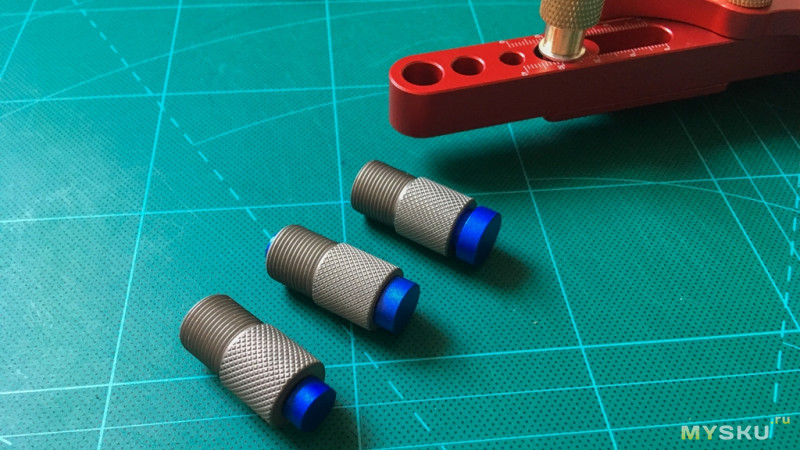

Три алюминиевые шпильки разных диаметров для дополнительной фиксации кондуктора в уже просверленном отверстии:

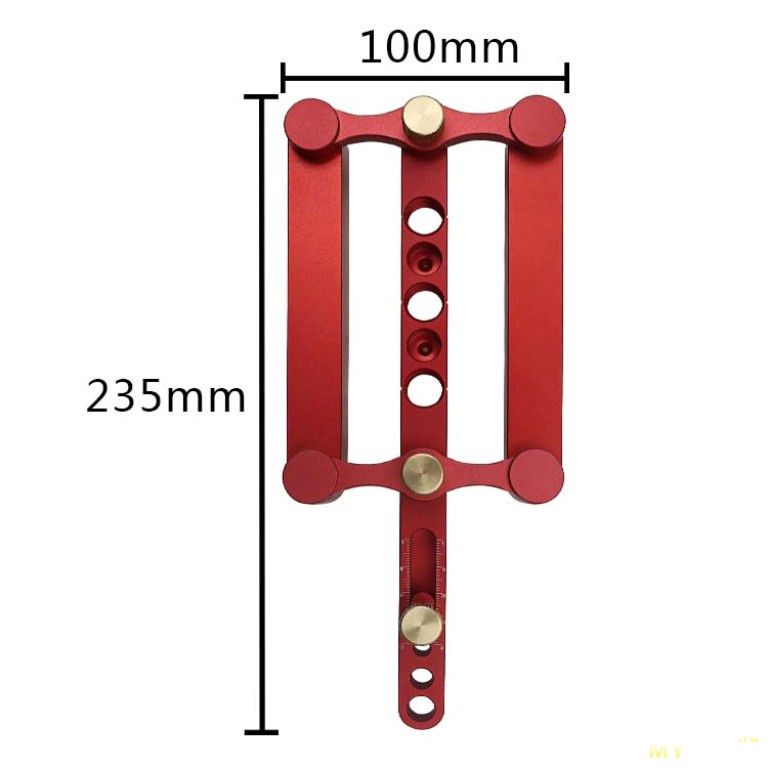

Сам кондуктор:

Материал: алюминиевый сплав 6150 анодированный
Возможно толщина древесины: 17-60 мм
Вес: 760 грамм
Длина: 235 мм

<div id="yandex_rtb_5" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-743954-3";} else{var rtbBlockID="R-A-743954-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_5",blockId:rtbBlockID,pageNumber:5,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_5").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_5");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Кондуктор имеет центральную планку и подвижную конструкцию в виде трапеции, что позволяет менять ширину зева от 17 до 60 мм:

В качестве шарнирных креплений к планке используются латунные винты, которые можно отвернуть рукой при необходимости, для этого на шляпках присутствует накатка:

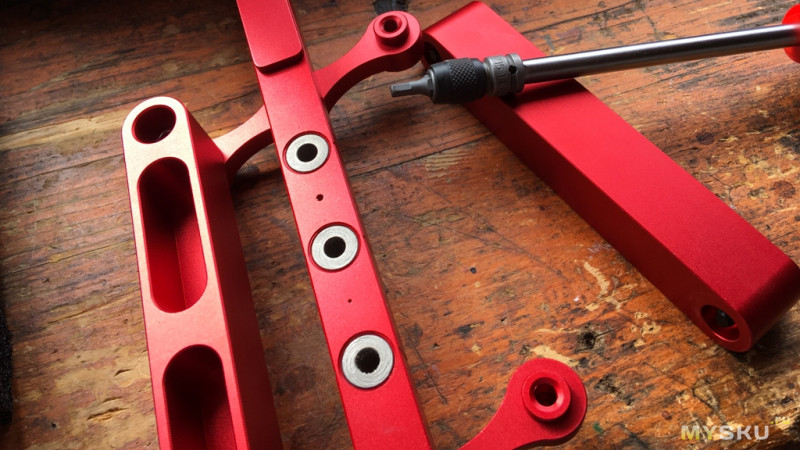

Вообще, кондуктор полностью разборный:

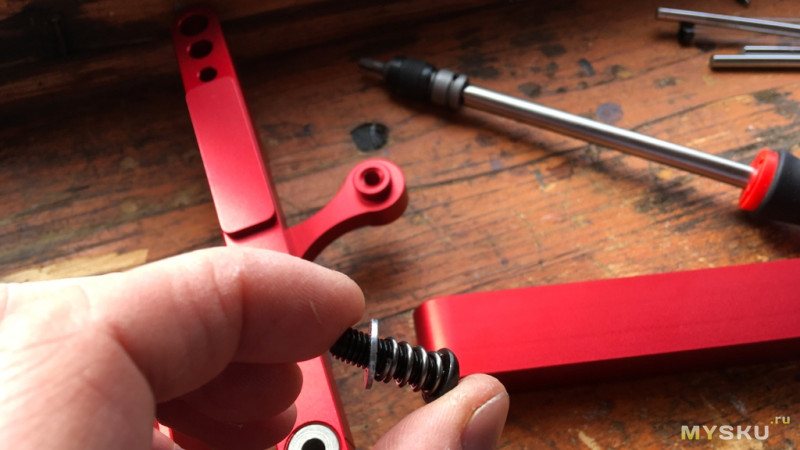

Трапеция скреплена подпружиненными винтами с шестигранной шляпкой:

Эти винты не доворачиваются до конца дабы не клинить инструмент, а пружины предотвращают произвольное раскручивание.

Планка имеет три отверстия под втулки, центры которых находятся они на расстоянии 32 мм друг от друга. также имеются два конусовидных отверстия под разметку (карандаш):

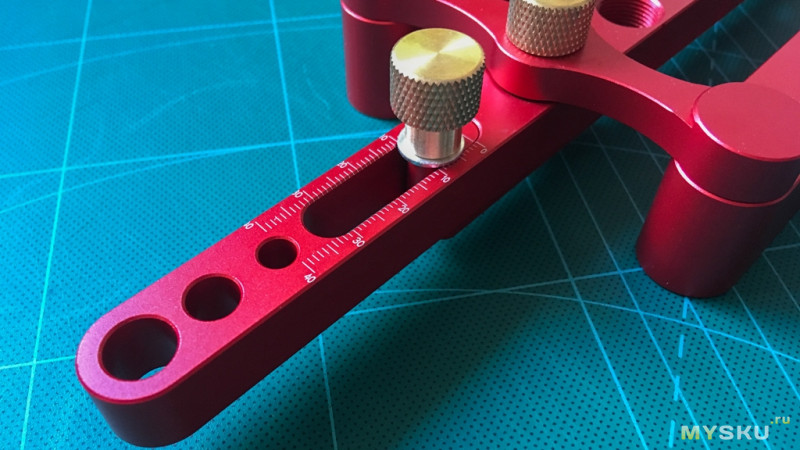

На центральной планке имеется ограничитель с упорной планкой. Присутствует разметка в мм, но я так и не понял откуда мерить расстояния, похоже на какие то условные цифры, которые все-равно можно использовать для соблюдения одинакового расстояния

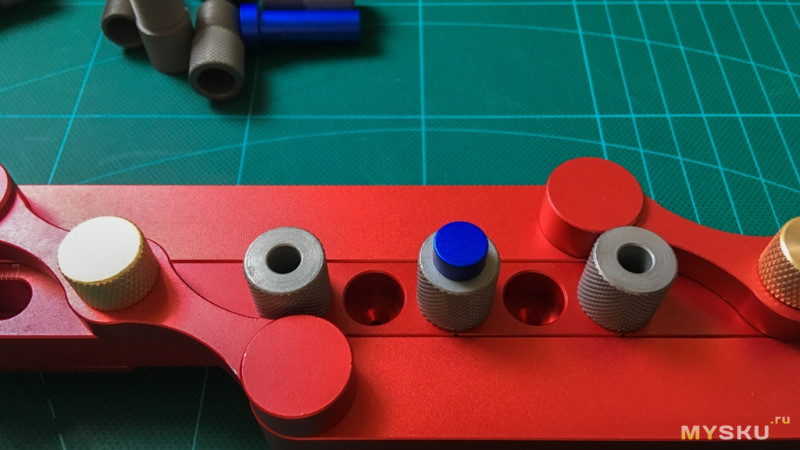

Алюминиевые шпильки четко подходят в отверстия втулок:

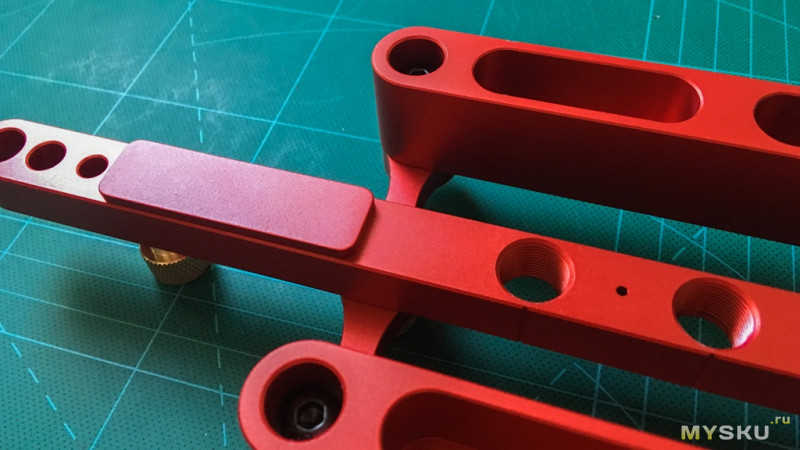

Также имеются три отверстия за ограничителем под них:

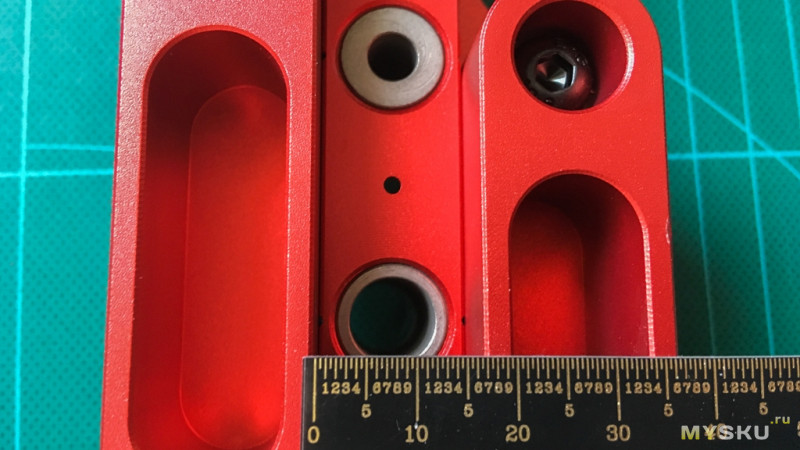

Размер зева соответствует заявленному:

Теперь к практическому применению.
Нашел доску 18 мм:

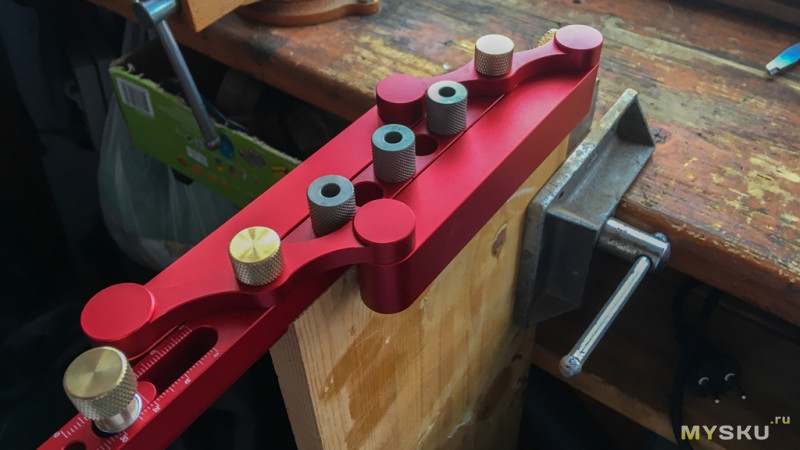

Устанавливаем:

Зажимаем:

Заранее можно выставить упор-ограничитель от кромки:

Сверло 6 мм вошло во втулку без люфтов:

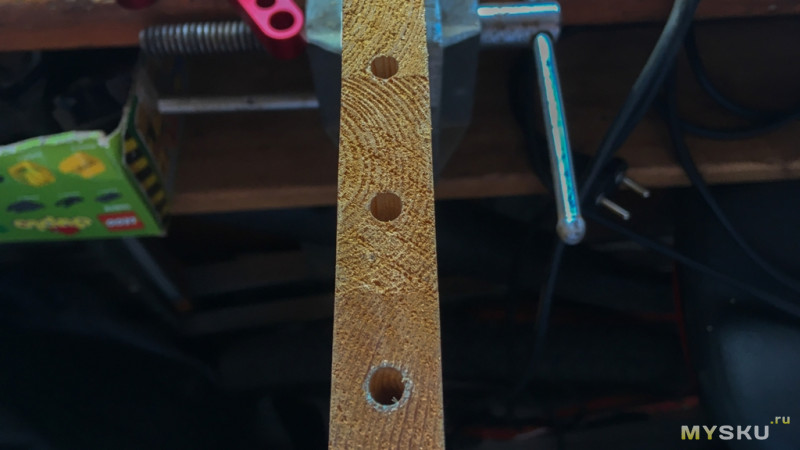

Отверстия готовы под шканты:

При сверлении можно использовать шпильки для фиксации для предотвращения сдвига:

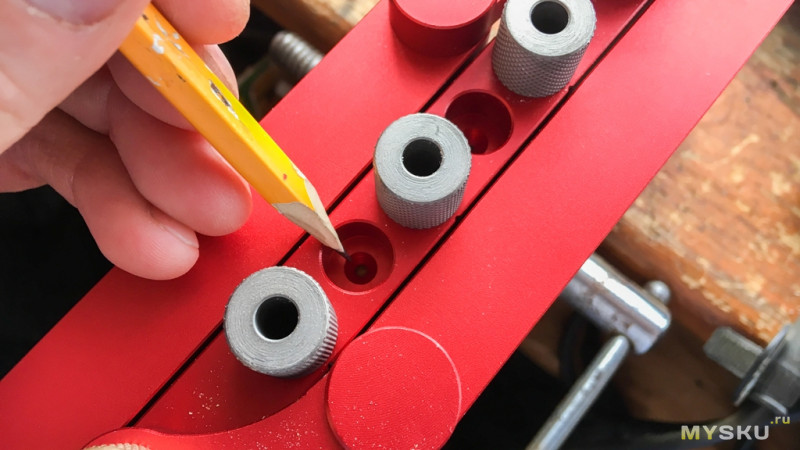

Отверстие под карандаш:

Точно по центру:

Также на планке имеется разметка напротив центра каждой втулки, что очень удобно если нужно просверлить отверстие по заранее намеченным точкам:

Есть возможность снять трапецию и использовать планку отдельно, например для сверления в плоскости под прямым углом. так сверло не уйдет в косую:

Небольшое видео по теме, кондуктор немного другой но принцип тот же:

Insum. Да, вещь специфическая для дома, но будет весьма полезна при сборке мебели, особенно из мебельных щитов. Также отлично подойдет для сверления отверстий под прямым углом и скрепления щитов с помощью шкантов. Инструмента много не бывает.

Что понравилось:

+ Качество изготовления
+ Простота использования
+ Гибкость в работе + разборная конутрукция

Что не понравилось:

— Отсутствие кейса. С кейсом значительно дороже. Решается изготовлением коробочки из фанеры или картона.

— Минимальный зев 17 мм. Кондуктор заточен под мебельные щиты не может быть использован для 16 мм ДСП плит в первоначальном виде, однако, есть выход- под прижимные рамки трапеции можно подложить (или приклеить двусторонним скотчем) полоски ДВП одинаковой толщины.
— Хотелось бы иметь втулки с диаметром 4-5 мм.
— Непонятна система отчета (разметка) для ограничителя.

Всем бобра.

Кондуктор для сверления отверстий под шканты своими руками

Здравствуйте, уважаемые читатели и самоделкины!
Многие из Вас часто собирают различные конструкции из натурального дерева или ДСП без использования металлических элементов. В самом распространенным виде скрытых соединений используются круглые шканты, а его качество зависит от точности разметки и сверления пар отверстий для них.
В данной статье Денис, автор YouTube канала «DENDEN TV», расскажет Вам как можно изготовить удобный и точный кондуктор для сверления отверстий под круглые шканты.

Это приспособление очень легко изготовить при наличии циркулярной пилы.
Материалы.
— Листовая фанера 18 мм толщиной
— Плексиглас
— Стальная шпилька, гайка М8, увеличенная шайба
— Барашковая гайка М8
— Трубка наружным диаметром 8 мм
— Шканты 8 мм
— Подшипники Z809 8×22×7 мм, аналог 608ZZ
— Секундный клей, масло для столешниц
— Наждачная бумага, малярная клейкая лента.
Инструменты, использованные автором.
— Стойка для дрели
— Станочные тиски
— Шуруповерт, дрель
— Набор коронок по дереву и металлу
— Циркулярная пила, каретка
— Орбитальная шлифовальная машинка
— Точильный станок, болгарка, отрезной диск

— Угольник, линейка, струбцины
— Комбинированная угловая линейка, карандаш, маркер, шило, молоток.
Процесс изготовления.
Основными элементами, которые будет направлять сверло, послужат подшипники Z809. Они имеют внутренний диаметр 8 мм, толщину 7 мм, и наружный диаметр 22 мм. Они идеально подойдут для сверления отверстий под 8-мм шканты. Для других диаметров следует подобрать соответствующие подшипники.

Материалом для основания кондуктора послужит листовая фанера толщиной 18 мм.
Мастер вырезал из нее заготовку размерами 180Х45 мм.
На этой детали размечается центральная линия, затем, отступив от торцов 70 мм, автор отмечает два центра для установки подшипников. При выполнении разметки он использует комбинированную угловую линейку.

Центры накалываются шилом, заготовка фиксируется в станочных тисках.
Посадочные отверстия для подшипников высверливаются коронкой с наружным диаметром 22 мм при помощи дрели, установленной на стойке.
Станочные тиски Вы можете сделать самостоятельно, ознакомившись с одной из статей.

В каждое из отверстий вклеиваются по три подшипника на секундный клей. При этом важно не заклинить сами подшипники клеем.

Верхние подшипники слегка выступают над поверхностью основания, в этом нет никакой проблемы. Соединение подшипника с основанием дополнительно усиливается клеем по периметру.

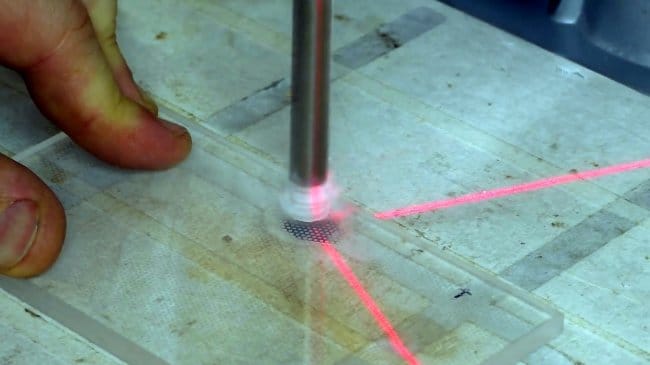

Из плексигласа толщиной 12 мм мастер вырезает упор шириной 100 мм. Во избежание сколов место разреза предварительно заклеивается малярной лентой.

Грани заготовки шлифуются и закругляются орбитальной шлифовальной машинкой.

Теперь в боковой части основания нужно просверлить отверстия для направляющих трубок и регулировочного винта. Винт будет расположен строго по центру, а трубки — на расстоянии 45 мм от торцов.

Глухие отверстия под трубки сверлятся диаметром 8 мм, а для винта — сверлом 7 мм.

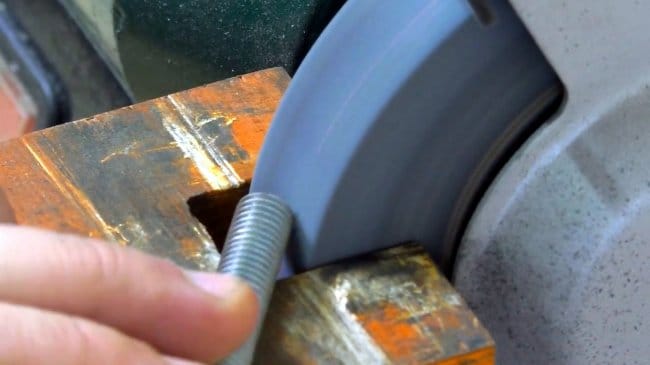

Регулировочный винт мастер вырезает из шпильки М8, и снимает фаску на месте среза при помощи точильного станка.

Винт вкручивается в отверстие без нарезания в нем резьбы.

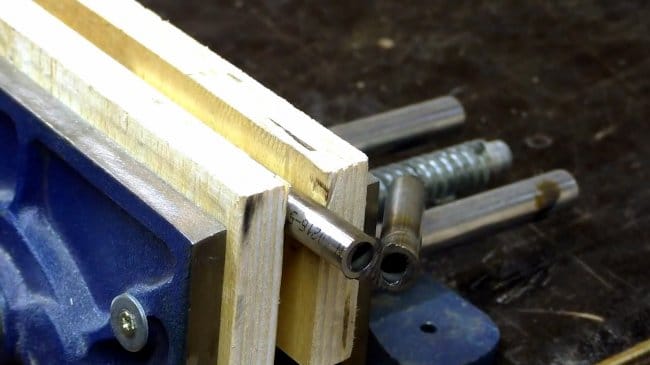

Направляющие вырезаются из трубок 8 мм диаметра. Их торцы также стачиваются на станке.

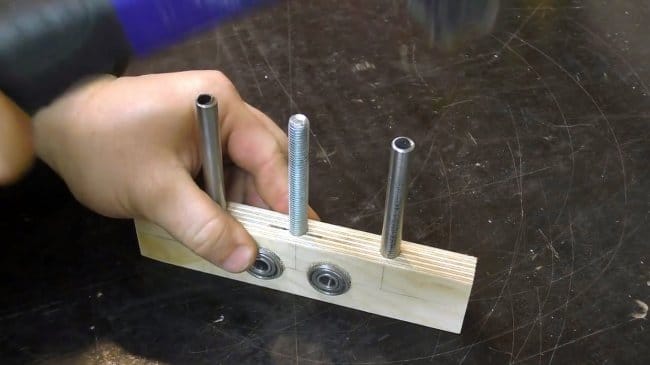

Остается забить трубки на свои места.

Теперь автор размечает и высверливает ответные отверстия для направляющих и винта в упоре из плексигласа.

Вот таким образом собирается вся конструкция кондуктора. Это — регулируемый вариант сборки. Упор блокируется с одной стороны обычной гайкой, а с наружной — барашковой.

Для защиты древесины от воздействия влаги, мастер наносит на поверхность основания масло для столешниц.
Рекомендую ознакомиться с рецептом масло-воска от Владимира Натынчика, которое можно изготовить самостоятельно даже в домашних условиях. Оно прекрасно подойдет для обработки разделочных досок.

При помощи того же угольника на упоре размечается центральная линия вдоль отверстия прижимного винта.

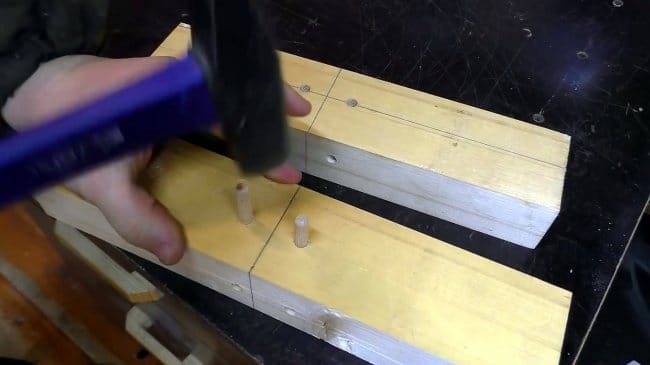

Для испытания инструмента Денис выбрал два обрезка соснового бруса, и отметил на них поперечную линию.

Чтобы было удобно контролировать глубину сверления, автор наматывает вокруг сверла кусочек изоляционной ленты на расстоянии, равном половине длины шканта плюс 21 мм (это суммарная толщина трех подшипников).

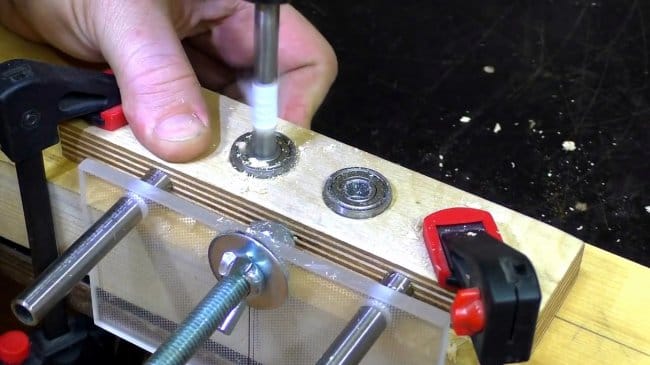

Кондуктор прикладывается к первой детали. Затем линия разметки совмещается с центральной линией на упоре.
Кондуктор прижимается к детали парой струбцин.

Сверление выполняется в двух деталях, при этом сверло должно погрузиться до края изоляционной ленты.

В готовые отверстия забиваются два шканта (только в одну заготовку). Вторая весьма плотно и точно присоединяется к ней.

Теперь мастер выбрал две детали большой ширины.

Именно для этого и пригодится регулировочный винт и направляющие. На винт накручивается гайка, и упор фиксируется на нужном расстоянии барашковой гайкой.

Все дальнейшие действия выполняются аналогично.

И снова отличное совмещение двух деталей.

В случае, если нужно сверлить отверстия диаметром 6 мм, то подшипники следует заменить на 636ZZ. При этом диаметр посадочных отверстий останется тот же, 22 мм.
Благодарю автора за реализацию простого, но полезное приспособление для сверления отверстий под шканты!
Аналогичное приспособление можно приобрести на aliexpress по следующей ссылке, в комплекте с ним идут сверла с ограничителем глубины сверления.

Всем хорошего настроения, крепкого здоровья, и интересных идей!

Авторское видео можно найти здесь.

Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Простые кондукторы для сверления отверстий под углом и под шканты

Приветствую всех самоднльщиков и тех, кто просто заглянул в гости к Самоделкину. Сегодня мы сделаем специальное устройство, которое называется кондуктор. Данное незамысловатое приспособление используют для сверления отверстий под углом. Такого помощника можно купить в магазине, но ведь мастеровые хозяева не привыкли тратить деньги на то, что можно смастерить своими руками. Именно так и поступил автор данного поста.

Кондуктор для отверстия под косой шуруп

1. Для изготовления приспособы необходимо взять брусок размером 80*45*45 мм. На заготовке отмерять по 15 мм с каждого края, нанести отметки и просверлил в намеченных местах два отверстия d 10 мм.

2. Далее берем трубочку из нержавеющей стали со внутренним диаметром 8 мм и наружным 10 мм и отрезаем от нее две заготовки длиной примерно 8.5-9 мм.

3. Молотком забиваем трубочки из нержавейки в ранее подготовленные отверстия на бруске. Чтобы сцепление дерева и метала было лучше – автор самоделки смазал трубочки небольшим количеством эпоксидной смолы.

4. Теперь приспособление необходимо обрезать электролобзиком под угол 75 градусов.

5. Чтобы срез был идеально ровным, шлифуем его на наждаке.

6. На заключительном этапе обрезаем приспособление с другой стороны так, чтобы его можно было закрепить на поверхности, которую будем сверлить.

Кондуктор под шканты

Шканты очень часто используются в столярном деле, особенно при изготовлении мебели. Иногда этот крепежный элемент необходимо фиксировать под углом, вот тут то и пригодится данное приспособление. На фото ниже материалы, которые автор использовал для изготовления своих кондукторов.

Шаг 1.

В деревянных брусках необходимо просверлить по два отверстия по внешнему диаметру подготовленных пар трубочек. Сверление лучше выполнять на станке, так угол будет точнее.

Шаг 2

.
Теперь нужно вырезать три прямоугольника из фанеры и просверлить в них отверстия.

Шаг 3.

В отверстиях подготовленных брусков необходимо зафиксировать трубочки. Чтобы последние надежно держались, пред установкой их необходимо промазать эпоксидным клеем.

Шаг 4.

На заключительном этапе нужно приклеить к бруска фанерные прямоугольники. Когда клей застынет кондукторами можно пользоваться.

Чтобы наглядно иметь представление как изготовить кондуктор для сверления отверстий под шканты просмотрите авторское видео.

На этом у меня все, всем удачи в делах и до новых встреч.
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

как сделать своими руками удобное приспособление

Сверлильный кондуктор — непременный атрибут на крупном производстве, неважно на каком. Там, где много сверлят, он действительно необходим, особенно когда производство серийное или массовое.

С помощью кондуктора в значительной степени ускоряется производство, облегчается труд рабочего.

Кондуктор для сверления отверстий

Сверлильный кондуктор, как правило, представляет собой планку (пластину) с отверстиями и втулками (гильзами). Посредством кондуктора значительно проще, например, сверлить трубы.

Что касается производства мебели, то здесь они тоже применяются, хотя и относительно недавно.

С помощью такой оснастки производитель избавлен от следующих проблем:

Разметка.
Кернение (точечные углубления в материале под сверло).
Сверловка с соблюдением перпендикулярности.

Последнее особенно сложно выполнимо, поскольку требует серьёзных навыков, обретаемых только с годами.

Некоторые операции, например, сверловка под шканты (короткие деревянные стержни, предназначенные для скрытой стыковки деталей), требует очень точной разметки, и не менее точной сверловки под углом 90°.

С таким приспособлением, как кондуктор, эти задачи решаются легко и просто.

Виды: выбираем нужный

Виды:

Накладные. Они не нуждаются в фиксации перед их использованием по назначению. Конструктивно простые, мобильные, но их нужно держать свободной от дрели рукой, поскольку зачастую оснастка не закреплена в специальном устройстве, что не очень удобно. Учитывая простоту конструкции сделать его своими руками довольно просто. Применяется при сверлении ДСП и МДФ.

Кондукторы для сверления отверстий под углом. Конструкцию легко представить, поскольку название говорит само за себя. Такая оснастка может быть и накладной. В производстве качественной мебели присутствует и сверление под углом, что представляет не самую простую операцию в производственном процессе — для этого нужен навык. Хотя и в этом случае иногда нарушается нужный угол, сборка в результате не будет уже такой качественной и страдает внешний вид мебели, особенно если она не из ДСП, а из дерева — здесь уж некрасивую сверловку не зашпатлюешь. Оснастка же нужной конструкции полностью избавляет от ненужных проблем.

Поворотные кондукторы. В них имеются откидные кронштейны, и это позволяет произвести сверление на двух смежных плоскостях.

Скользящие редукторы. С их помощью без переустановок можно просверлить несколько отверстий. Для работы с такой оснасткой всё же требуются необходимые навыки.

Приспособление для сверления отверстий под шканты и конфирматы

Несмотря на то что на сегодняшний день в мебельной промышленности появилось много новой фурнитуры, старый добрый шкант применяется до сих пор. Это объясняется тем, что посредством этого предмета фурнитуры не видны соединения, и это особенно ценно в производстве мебели из натурального дерева.

Как уже говорилось, сверление под шканты создаёт немало проблем мебельщикам, особенно недостаточно квалифицированным.

Для того чтобы мебельные плоскости были идеально состыкованы, необходима точная разметка, а эта оснастка позволяет ускорить работу и довести качество таковой до нужного уровня.

Работа с конфирматами — специальными мебельными винтами — хоть и менее хлопотная, но тоже требует определённых навыков. А учитывая то, сколько нужно разметить и просверлить отверстий, перед тем, как закрутить конфирмат в одном мебельном изделии, такое приспособление в значительной степени ускорит работу, да и её качество тоже.

Простейшие устройства

Кондуктор двухползунковый. Он позволяет сверлить отверстия в двух смежных (сопрягаемых) деталях. Приспособление сконструировано из двух линеек, которые служат направляющими и соединены с крепёжной планкой. Отверстия, выполненные в ней, дают возможность для установления планки на деталях разной ширины. Перемещаемые по линейкам корпуса (сменные) имеют набор направляющих втулок, где расстояния между ними разные. Кондуктор фиксируется посредством соединительной планки, с противоположной стороны же имеется ограничитель хода, поджимаемый винтом-барашком.
Кондуктор многопозиционный. Крепится струбцинами. Конструкция позволяет производить вертикальное сверление. Изготовлен он из толстостенного алюминиевого уголка. Поскольку приспособление имеет значительную длину, оно оснащено промежуточным креплением в центре конструкции. Очень удачно применена толстая стенка уголка, что нельзя переоценить в момент накладки приспособления на поверхность детали и при переустановки кондуктора на 90°. Подбор расстояния между втулками осуществляется по самым распространённым величинам, предусмотренным для установки шкантов или конфирматов.

Порядок работы с кондуктором:

Приспособление фиксируют на обрабатываемой детали.
Гильзу вставляют в отверстие.
Сверлят через гильзу.

Мебельный кондуктор своими руками: чертежи с размерами в помощь

Принцип этой оснастки:

Корпус углового типа. Накладывается на плоскости деталей, которые потом будут соединяться между собой.
Втулки направляющие. Через них будет входить сверло.
Зажимные устройства. Они фиксируют кондуктор и выполнены с торцевой части.

Проектирование собственного кондуктора должно основываться на том, чтобы с помощью этой оснастки можно было делать большую часть выполняемых работ, связанных с крепежами различных типов.

Важно! Коль нужен универсальный помощник — это касается профессиональных мебельщиков, то лучше будет приобрести промышленную оснастку, которая сделана более точно и качественно. Именно такое приспособление будет предпочтительным и быстро себя окупит, особенно, если ещё учесть и то, что к этому устройству зачастую прилагается немало различных шаблонов, упоров и других мелочей, которые также необходимы в работе. Обходятся они гораздо дешевле, чем при покупке в розницу.

И всё же это приспособление, по необходимости, можно сделать своими руками.

Такая оснастка, возможно, нужна не так уж и часто в том или ином производстве, а уж домашнему мастеру — тем более. Так что многим пользователям сделать её самому будет значительно выгоднее.

Если же проектирование таковой остаётся актуальным, то нужно подготовить материалы для изготовления самодельного кондуктора для сверления под конфирмат:

Уголок. Свой выбор следует остановить на неравнополочном виде этого проката — его возможности более широки. Полку уголка надо выбирать наибольшей толщины, которая может доходить до 8 мм. Это вполне обосновано, поскольку тогда можно вставлять направляющие втулки, наружный диаметр которых достигает 6 мм. Исходя из этого, можно использовать свёрла от 3,5 до 4 мм. Если даже того диаметра и будет недостаточно, то материал рассверливают большим сверлом, не используя уже никаких других приспособлений.
Направляющие втулки. Здесь будут предпочтительнее трубы из нержавеющей стали, которые подбираются, прежде всего, по внутреннему диаметру. Пример: труба 6×1,5 подходит для сверла не более 2,7 диаметром. Разъяснение: внутреннее отверстие её будет 3 мм, а небольшой зазор по всему внутреннему диаметру учитывается из-за термического расширения материала. Длина втулки — это глубина отверстия в уголке, умноженная на два и более. Посадка втулок либо переходная, либо с натягом, либо по системе вала. Последняя является наиболее целесообразной.

Вместо труб, конечно, можно использовать готовые втулки, применяемые в аппаратах по протяжке проволок — таковые имеются, например, в машиностроении. Такие детали (даже бывшие в употреблении), подойдут как нельзя кстати: они выполнены из легированных сталей и имеют практически неограниченный ресурс работы.

Выбор способа крепления

Варианты:

Фиксация при помощи саморезов. Они вкручиваются в деталь, что не допускает смещения приспособления из-за силы трения. Это удобно тем, что эти отметки понадобятся для последующего сверления других отверстий.
Упор пружинный. Он будет надёжно фиксировать кондуктор на детали. Для такого упора подойдёт плоская пружина с соответствующей силой прижима.
Струбцины внешние. Под них необходимо подкладывать резиновые прокладки. В качестве материала идеально подойдёт рифлёная резина. Это, конечно, немного увеличивает вес оснастки, а эластичность подкладок может негативно повлиять на перпендикулярность втулок. Чтобы этого не произошло, сверло заводят во втулку с целью разметки отверстия, а уж потом зажимаются струбцины.

Для сверловки труб и деталей цилиндрической формы

В современной мебели используются не только ДСП, ДВП, МДФ и дерево. В качестве дополнительных элементов могут применяться стальные трубы различного диаметра. Покрытые хромом или из нержавеющей стали, они отлично дополняют общий мебельный ансамбль.

Очень сложно просверлить сферическую поверхность — сверло так и норовит соскользнуть в сторону. Да и разметить не так-то просто, когда отверстий много и они располагаются в несколько рядов.

Для того чтобы из трубы не получился пресловутый дуршлаг, а правильная деталь с точно выполненными отверстиями, понадобится кондуктор — это идеальное решение в создавшейся ситуации.

Есть кондукторы стальные, выполненные в виде регулируемой струбцины. Эта особенность конструкции позволяет зажимать в них трубы разного диаметра и сверлить в них отверстия с высокой точностью.

Не имея возможности изготовить такое приспособление, можно использовать бросовые материалы, сделав ещё более простое устройство, используя брусок и полоску фанеры. Так, брусок, разрезанный вдоль по диагонали на циркулярной пиле, можно прибить гвоздями или прикрутить саморезами под углом в 90° к фанере. Полученное устройство накладывается сверху на трубу, а полоска фанеры, упираясь в стол или верстак, не даёт нарушиться заданному углу. Заблаговременно просверлённые в бруске отверстия нужного диаметра размещены с учётом необходимых расстояний между будущими отверстиями, что позволит быстро и точно просверлить трубу точно по чертежам.

Мебельные кондукторы и шаблоны своими руками

Как делаются кондукторы, теперь понятно, равно как и их необходимость для производства мебели.

Не только кондукторы, но и шаблоны необходимы в мебельном производстве. Простейший шаблон, порой сэкономит массу времени и даст возможность не менее точной сверловки, чем кондуктор.

Например, простейший металлический сборный накладной шаблон, состоящий из двух листовых заготовок размером 130×70 мм и стального квадрата сечением в 20 мм. Они соединены между собой винтами в верхней части конструкции — так прикреплены к квадрату. Квадрат просверлён под втулки, куда последние и запрессованы. Такое приспособление для сверления отверстий в торце детали, выполненной из ДСП, даст возможность сверлить, совершенно не задумываясь о разметке и перпендикулярном сверлении. А уж цена этой оснастки ниже всякого представления об экономии.

Вместо металла можно и нужно использовать те материалы, которые стоят недорого и легко обрабатываются.

Материалы:

Фанера.
Текстолит или стеклотекстолит — желательно толстый.
Дерево твёрдых пород.
Оргалит или его аналог.

Нужно иметь в виду, что эти материалы недолговечны, и для того, чтобы приспособления не приходилась делать каждый день, вполне резонно впрессовывать в них металлические трубки.

В заключение стоит подвести итоги сказанному. Делать кондуктор или шаблон самому или же купить его в магазине — это дело каждого в отдельности. Если домашнему мастеру надо сделать какую-нибудь мебель в единственном экземпляре и есть материал для кондуктора, а также и возможность его изготовления — можно воспользоваться этим. Возможно, что подобная оснастка мастеру больше никогда и не пригодится.

А вот если даже небольшая мебельная мастерская занимается производством серийной мебели, и в ней работает достаточно людей — проще, вероятно, приобрести что-то готовое, тем более, что эти незаменимые помощники мастеров понадобятся им в нескольких экземплярах.

В последнем случае имеет смысл приобретение более дорогих, точных и износостойких кондукторов вместо изготовления кустарных, которые менее точны и долговечны.

Успехов вам в работе!

Кондуктор для сверления отверстий, перпендикулярных поверхности.

У вас есть такая проблема, что вот сверлишь что-то, а отверстие получается совсем не таким, как задумано? Посмотрим, сможет ли ее решить это приспособление.

Идея-то простая: прицеливаемся к месту сверления с некоторой высоты, таким образом этот кондуктор задает перпендикулярность оси сверла той поверхности, которая сверлится.
Вот что нам прислали:

Открываем:

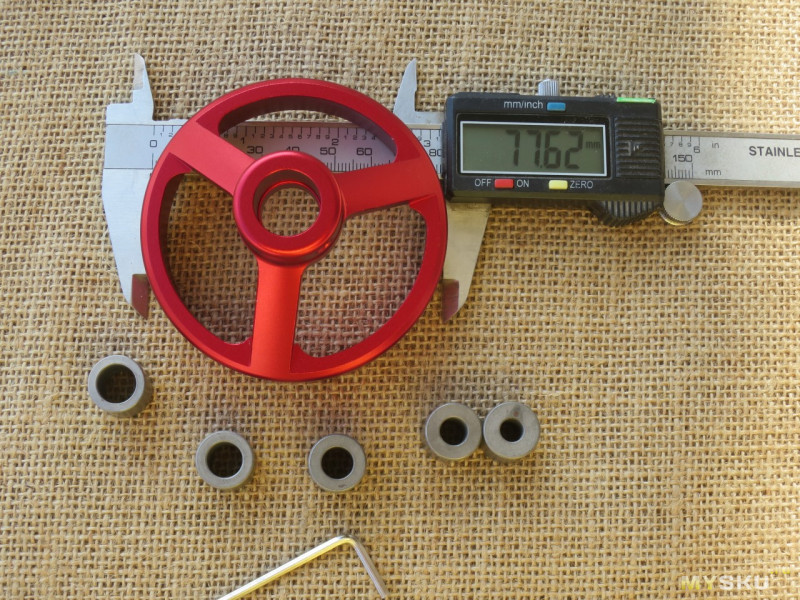

В наборе кондуктор, пять втулок, два фиксирующих винтика и ключ для них.

Втулки диаметром 6,7,8,9 и 10 мм.Семерку я бы заменил на пятерку, но уж есть что есть.

Приспособление оказалось больше, чем можно подумать, глядя на фотографии в магазине.

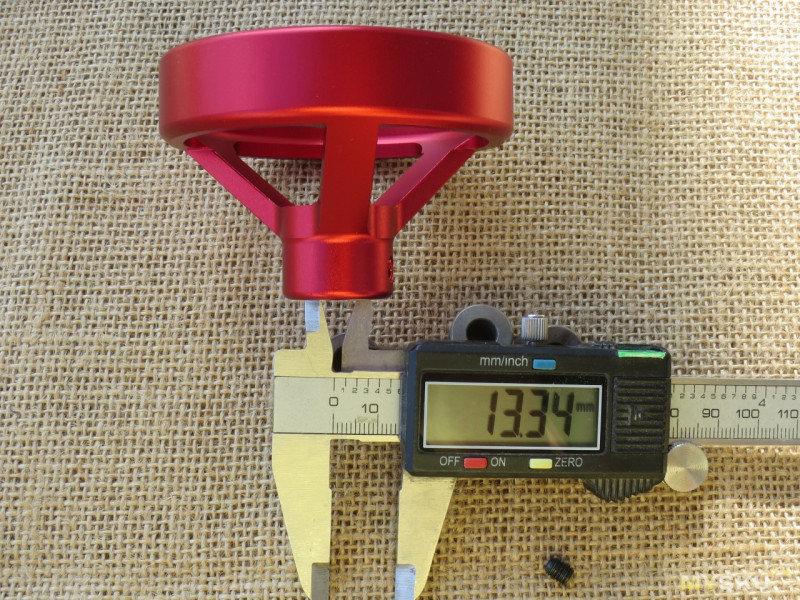

Отверстие для установки втулки диаметром 13,3 мм.

Втулки для сверла ставятся с зазором меньше одной десятой мм.

Примерно такой же зазор получается между сверлом и втулкой.

Устанавливаем втулку. Она не совсем такая, как на фотографии в магазине. Немого короче и без лунки под фиксирующий винтик.
Сталь втулки явно каленая, втулки тяжелые при постукивании одной о другую возникает характерный звук звяканья металла высокой твердости.
Устанавливаю:

Вот так это выглядит в собранном виде:

Сверлим:

Результат:

Как видим, идеальная перпендикулярность.

Люфты между втулкой и устройством не ощущаются при сверлении. А вот зазор между сверлом и втулкой есть. Но его не может не быть — сверло же должно свободно вращаться. В итоге кончик сверла может передвигаться по поверхности в радиусе пары миллиметров от точки сверления. Так что лучше накернивать начало отверстия, конечно.

Еще один момент: сверло должно быть совершенно ровным и у патрона не должно быть биения. Иначе все устройство начинает елозить по поверхности и сверлить становится тяжело.

Ну и, разумеется, длины сверла должно хватать на сверление, с учетом высоты этого кондуктора.

С учетом этих обстоятельств, устройство вполне функционально.

#13-годовщина Banggood#

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Регулируемая кондукторная система с двойным карманом Сверла 9,5 мм 3/8 дюйма Установка дюбелей сверлильный кондуктор Пуансон Локатор Деревообрабатывающий инструмент для сверления | |

Регулируемая кондукторная система с двойным карманом Сверла 9,5 мм 3/8 дюйма Установка дюбелей сверлильный кондуктор Пуансон Локатор Деревообрабатывающий инструмент для сверления

Особенности :

1. Использование: в панели без усилий можно открыть один угол наклона 15 градусов, сделать панель между звеньями более прочной, сделать мебель более художественной.
2. Возьмите с собой собственную скользящую измерительную дорожку камеры, чтобы быстро отрегулировать расстояние пробивки.
3. Металлический корпус камеры, поверхностное покрытие, устойчивое к ржавчине, подгоняет.
4. Специальное напоминание: работайте при максимальном использовании тисков, при сверлении с фиксированными зажимами, расположение отверстия не смещено.

Заявление :
Приспособление для отверстий в карманах используется для позиционирования отверстий под каркас, книжные шкафы, полки,
садовая мебель, заборы, скамейки и др.

9.Сверло 5 мм M2
Акцент на бук и твердую древесину

Пакет Пакет включает :
1X slanter unit

Пакет B включает :

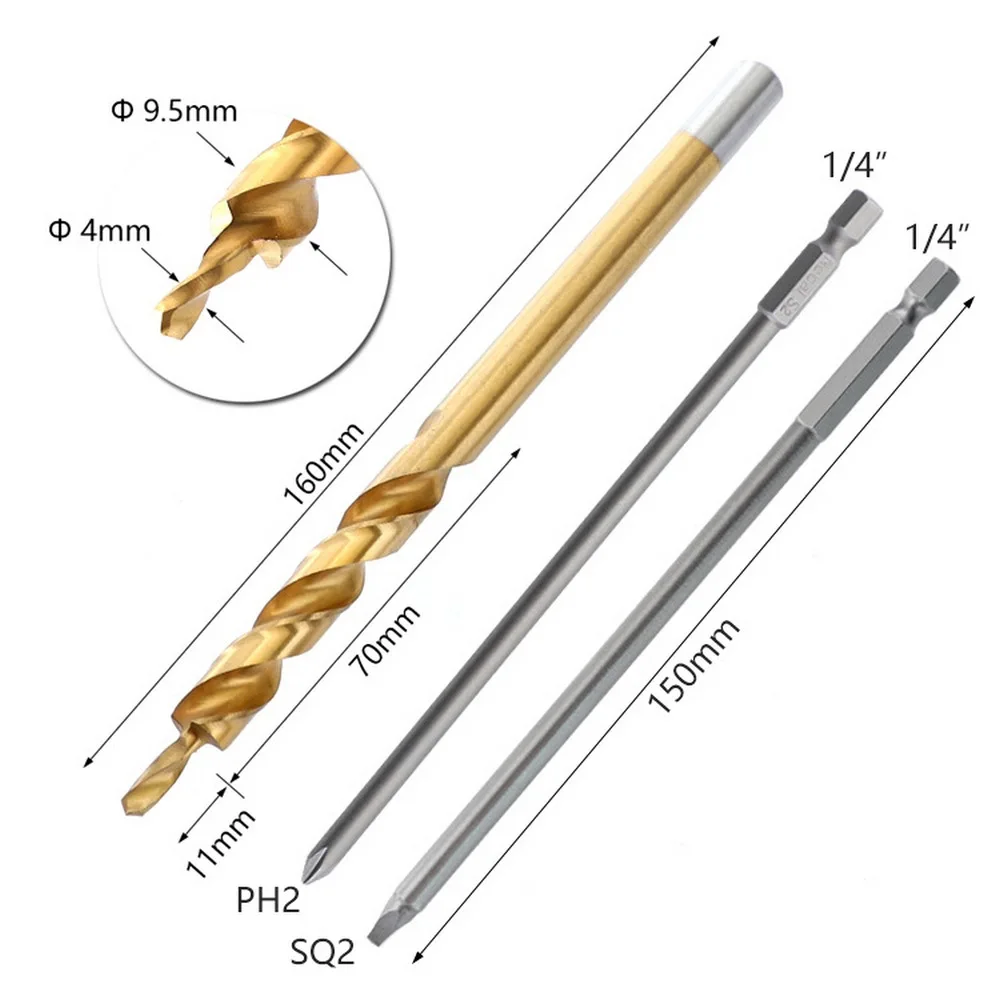

Косое отверстие + крестовина + сверло 9,5 (отправьте 40 принадлежностей)

Приспособление для оборудования шкафа | Ручки ящика и инструмент для вытягивания шаблонов для сверления отверстий в дереве | Регулируемые направляющие для сверла Doweli | |

WHYY 1

Приспособление для оборудования шкафа | Ручки ящика и инструмент для вытягивания шаблонов для сверления отверстий в дереве | Регулируемые направляющие для сверла Doweli

Высокая точность использования – Точная установка новых ручек шкафа.
Эффективные монтажные ручки. Просто установите расстояние между крепежными деталями, установите шестерни, затяните винты и продолжайте сверление.
Этот прочный инструмент можно использовать в различных кухонных ящиках, шкафах, шкафах, дверных ручках, крышках и лицевых панелях ящиков. Это также помогает ускорить настройку на 80%.
Когда вам нужно установить новые ручки для шкафов на кухне, в спальне, в ванной или в офисных ящиках, вы не примете даже самые легкие из них.
Установка ручек шкафа не должна быть сложной и рискованной. С помощью подходящих инструментов вы можете легко установить ручки.
Линейка из нержавеющей стали также имеет прочную и устойчивую конструкцию.Используйте наш простой регулируемый шаблон ручки шкафа, чтобы установить мебельную фурнитуру, не разрушая и не разрушая материалы ваших приспособлений.
Цвет: черный
Материал: алюминиевый сплав
Размер: 40 * 6 * 4,5 см
Комплектация:
1 * гаечный ключ
1 * сверла (немного отличаются)
Только вышеуказанное содержимое упаковки, другие продукты не включены.
Примечание: световая съемка и разные дисплеи могут привести к тому, что цвет объекта на изображении будет немного отличаться от реального.Допустимая погрешность измерения составляет +/- 1-3 см.

WHYY 2
