Наборы фрез, граверы
Наборы фрез: описание, назначение, режимы реза
ХОББИ, $65
Включает 13 фрез, которые являются самым важным элементом любого станка (см. рис.1).
Назначение: Набор предназначен для тех, кто приобрел или самостоятельно собрал станок, и не предполагает, с чего начать.
Рисунок 1
«Хобби» подобран профессионалами, уже прошедшими этап начинающего фрезеровщика и знающими, что именно необходимо каждому начинающему мастеру, чтобы достичь успехов в этой интересной творческой работе. Набор, кроме перечня фрез, включает подробное описание фрез, их назначение, скорость подачи, указываются обороты шпинделя и перечень данных, которые следует ввести в программу. Также в описании приводится ряд других важных моментов для продуктивной работы и рекомендации по предотвращению поломок фрез и увеличению срока их эксплуатации. Данный комплект включает китайские качественные недорогие фрезы, которых даже в случае поломки в процессе обучения не будет жаль, ведь они имеют очень низкую стоимость.
Обращаем ваше внимание на то, что набор включает качественные фрезы по китайским стандартам (не подделка!). Все фрезы удовлетворяют стандартам качества. Если вы считаете, что уже перешли с этапа «начинающий», вам стоит обратить внимание на набор, представленный далее: в него включены аналогичные фрезы, но имеющие в 2 раза более высокое качество, отвечающие мировым стандартам качества заточки и твердых сплавов. Руководство по эксплуатации полностью русифицировано, отсутствуют технически заумные фразы и термины, все расписано подробно на уровне обычного пользователя.
Перечень фрез, входящих в набор, приведен в следующей таблице.
Посредством данных фрез выполняются следующие работы:
— гравировка тонких надписей, узоров, клише
— обработка 3D рельефов, барельефов, форм
— вырезание по контуру, выравнивание поверхности
— работа с пластмассами, деревянными поверхностями, фанерой, ДВП, МДФ, шпоном и мягкими цветными металлами
ПРОФИ, $135
Набор из 13 фрез для продвинутых мастеров, понимающих толк в работе с помощью фирменного инструмента (см.
рис. 2).
Рисунок 2
Назначение: Набор включает позиции, аналогичные набору «ХОББИ», при этом фрезы в комплекте — от лучших производителей. Набор предназначен не только для мастеров начального уровня, только что купивших или собравших первый станок, но и для людей, которые знают толк в работе с инструментом самого высокого качества. Набор укомплектован с помощью профессиональных мастеров, уже прошедших путь начинающего фрезеровщика, которые точно знают, что необходимо начинающему мастеру для постижения творческой работы. Комплект, кроме перечня фрез, включает описание каждой из фрез, ее назначение, скорость подачи, шпиндельные обороты, данные для ввода в программу и прочие важные моменты, которые следует учесть для продуктивной работы и предотвращения быстрого износа и поломки фрез. Комплект включает только фрезы с наилучшим качеством твердого сплава и заточки с помощью сверхточных ЧПУ-станков европейских производителей. Руководство по эксплуатации написано на русском языке, нет технически неясных фраз и терминов.
Посредством данных фрез можно выполнять следующие работы:
— граверные работы по созданию тонких надписей, узоров, клише
— создание 3D-рельефов, барельефов и форм
— вырезание по контуру, выравнивание поверхностей
— работы с пластмассой, деревом, фанерой, ДВП, МДФ, шпоном, цветными металлами, сталью.
Перечень фрез, входящих в набор, приведен в следующей таблице.
МОДЕЛИСТ, $45
Набор включает 9 фрез, предназначенных для работы увлеченных творчеством людей.
Комплект фрез для любителей заниматься творчеством, к примеру, моделированием самолетов, кораблей, созданием сувениров, различных подарков и пр. То есть «Моделист» — это набор для людей, получающих душевное удовольствие от подобной работы. Комплект разработан профессионалами, занимающимися моделированием и точно знающими, что вам потребуется для подобных кропотливых работ. В наборе содержится не только перечень фрез, но и подробное описание фрез, назначение каждой из них, скорости подачи, данные для программы, обороты шпинделя и прочие важные моменты, необходимые для продуктивной работы и предотвращения скорых поломок фрез.
Данный комплект включает комбинацию недорогих качественных фрез китайского производства и специальных фрез высочайшего качества, поскольку не все необходимые фрезы для подобных работ производятся в Китае; зачастую уровень их качества невысок, что не дает возможности применять фрезы столь низкого класса при создании мелких точных элементов моделей. В наборе содержатся все необходимые важные фрезы от ведущих европейских производителей. При этом фрезы, для которых допустимо более низкое качество металла для создания модельной продукции (в целях снижения стоимости набора) в набор включены китайского производства. В данном наборе отсутствуют китайские фрезы низкого качества – только выпущенные в заводских условиях. Инструкция разработана на русском языке, отсутствует технически сложная информация.
Перечень фрез, включенных в набор «Моделист», представлен в следующей таблице.
Посредством данных фрез выполняются следующие работы:
— гравировка тонких надписей, клише и узоров
— производство сверловки, окантовки, фаски, подрезки
— вырезание по контуру, выравнивание поверхностей
— работа с пластмассами, деревом, фанерой, ДВП, шпоном, акрилом, МДФ, оргстеклом, пенопластом
МЕТАЛИСТ, $190
В набор входят 13 основных твердосплавных фрез, предназначенных для профессиональной обработки металлов.
Набор создан для любителей работать с металлическими материалами. Комплект подобран специалистами, которые знакомы с данной работой и любят металл. Набор вам потребуется, если вы приняли решение связать свой следующий проект с обработкой металла. При этом важно сразу, начиная с первого дня, использовать только специальный качественный инструмент для работ по металлу, в противном случае вас может постигнуть разочарование. Набор включает не только перечень фрез, но и подробное их описание, а также назначение каждой фрезы, скорость подачи для каждого металла, обороты шпинделя, данные для ввода в программу, а также прочие важные моменты, которые следует учесть для получения отличных результатов при работе с металлом определенных марок и предотвращения поломки фрез. Данный набор включает только высококачественные фрезы из твердого сплава, имеющие высокое качество заточки на сверхточных станках с ЧПУ от европейских производителей. Рекомендации приведены на русском языке, нет технически неясных терминов.
Перечень фрез, включенных в данных набор, приведен в следующей таблице.
Посредством данных фрез можно:
— гравировать узоры и тонкие надписи, клише
— обрабатывать 3D-рельефы, формы, барельефы
— выполнять вырезание по контуру и выравнивание поверхности
— обрабатывать цветные металлы, стали, алюминий, дюраль, чугун, обычную сталь, нержавейку, каленую сталь до 65HRC, а также другие металлы мягче алюминия.
Твердосплавные конусные фрезы, граверы по металлу, пластику и дереву (кроме стекла и камня)
Спиральная фреза-гравер «TM TOPINCITY», $27
Изображение спиральной фрезы-гравера приведено на рисунке 3.Рисунок 3
Характеристики:
Производитель — Швейцария, твердый сплав SANDVIK Экстра-класса, оснащен ЧПУ-центровкой (см. рис. 4).
Рисунок 4
Оснащен ультратонким углом как гравер, нормировано-заточенным кончиком, диаметрами и углами, максимальной твердостью для твердосплавного инструмента, титановым покрытием, идеальной центровкой/балансировкой для работ без детонаций при повышенных оборотах шпинделя.
Среди достоинств — максимально возможный срок эксплуатации для карбид-вольфрамовых фрез. Используется при создании объектов вращения и при глубоких фрезеровках вертикальных склонов заготовок; просто незаменима в ювелирном деле при работе с глубокими изделиями и формами из любого твердого вида воска (синего, зеленого, бордового и пр).
Для работ по металлам необходимо изучить следующую таблицу от производителя.
Микро инструмент, $30
Характеристики:
Производитель — США, твердый сплав карбид вольфрама, ЧПУ-центровка, HRC65 (см. рис. 5).
Рисунок 5
Назначение: Микроинструмент, предназначенный для тончайших работ с восковыми моделями. Максимально тонкий кончик дает возможность проработки мельчайших надписей и узоров. Однако использование подобного инструмента требует предельной внимательности оператора и большого опыта работы с подобными фрезами и воском, поскольку неправильные обороты фрезы могут привести к оплавлению воска, в результате чего фреза залипает в воске.
Также для установки данного инструмента важно наличие высококлассного шпинделя от надежного производителя. Стоит обратить внимание на шпиндельные подшипники, поскольку любой микролюфт, возникающий в результате изношенных подшипников шпинделя, приведет к повреждению кончика фрезы. В ходе обработки рельефов во избежание рисков необходимо сохранять остаток чернового слоя толщиной не более кончика микрофрезы.
Торцевые и радиусные, модель «TM TOPINCITY», $15
Характеристики:
Назначение: Фреза-гравер (см. рис. 6) для воска; используется при тонких гравировках по воску, пластику и мягким металлам.
Рисунок 6
Сплав фрезы высокого качества, однако для гравировки по металлу следует применять шире угол, чтобы избежать обламывания кончика гравера.
Модель «TM TOPINCITY», $11
Характеристики:
Является одной из наиболее популярных фрез (см.
рис. 7), когда необходимо наличие маленького угла и фрезерующего торца. Фреза является основной для создания надписей.
Рисунок 7
Примечание: граверы по цене 6$; китайский сплав K15; второй жизнью южно-корейского инструмента является отрезание отработанной части 10 мм, потом остаток 30 мм затачивают в Тайване полуавтоматическим способом. На данный вариант ручной заточки нет гарантии высокого качества заточки, а также гарантии идеальной центровки. Твердость реза используемого сплава в 6$ не хуже HRC55.
Модель «TM TOPINCITY», $13
Характеристики: Предназначена для фрезерования ребром, когда 20-градусная фреза не способна выдержать нагрузок, а 30-градусная слишком велика.
Примечание: граверы по цене 6$; китайский сплав K15; второй жизнью южно-корейского инструмента является отрезание отработанной части 10 мм, потом остаток 30 мм затачивают в Тайване полуавтоматическим способом. На данный вариант ручной заточки нет гарантии высокого качества заточки, а также гарантии идеальной центровки.
Твердость реза используемого сплава в 6$ не хуже HRC55.
Модель «TM TOPINCITY», $11
Характеристики:
Данная фреза (см. рис. 8) применяется в том случае, когда следует выделить контуры рельефа при минимальной фрезеровке торцом.
Рисунок 8
Используется для подрезки углов, при ювелирной гравировке тонких надписей, создании узоров на любых материалах.
$6
Характеристики:
Назначение: Фреза (см. рис. 9) применяется в случае, когда не выдерживают 20-ти и 30-ти градусные нагрузки – тогда используется 40 градусов.
Рисунок 9
45 — стандартное значение угла, которое традиционно применяется в различных проектах. Также можно добавлять углы к узорам и буквам вместо некрасивых острых ребер. Используется для подрезки углов, гравировки в ювелирном деле тонких узоров и надписей по различным материалам.
$6
Характеристики:
Назначение: Фреза 60 градусов (см. рис. 10) — вариант, который применяется, когда невозможно использовать 90 градусов фрезу ввиду близко находящихся узорных линий.
Рисунок 10
О 90-градусной фрезе можно сказать, что это общепринятый стандарт, предназначенный для конусных гравировок, в случае, если ведется работа по центральной линии с применением подрезки углов. Следует быть внимательным — отечественные фрезы по дереву не имеют острие 0,2 мм и правильно фрезерующий торец, что соответственно не даст высокого качества и правильной подрезки углов.
$6 (для стали)
Характеристики:
Гравер для гравировальных работ по стали. В отличие от стандартных твердосплавных граверов, имеет другие углы заточки торца и режущей грани. Подобные граверы можно применять в случаях слишком твердого материала, например, при работе со сплавами алюминия (разные марки дюралей), магнием, бронзой, твердыми латунными сплавами, различными сталями (кроме каленых и нержавеющих).
Граверы для нержавеющих сталей (никеля), GFK, кевлара, каленой стали и граверы по обычной стали различаются: первые имеют наиболее дорогой сплав K55SF, дающий возможность выполнять работы даже по каленой стали, имеющей твердость до 68HRC.
Примечание: в подобных гравировках нужно выполнять обильное смачивание с помощью масел или CОЖ, применять наиболее широкий угол, вылет фрезы из цанги должен быть минимально возможным; станки использовать только жесткие для обработки металлов.
Не следует пытаться выполнять работу с применением хлипких любительских станков. В случае, если необходимы еще более мощные граверы по металлу, следует использовать двухсторонние конусные фрезы, оснащенные четырьмя ножами (см. раздел, посвященный фрезам специального назначения) или граверы KCT, «Пирамидка SANDVIK».
$7
Характеристики:
Производство: США, состав — карбид вольфрама, сабмикрогранула, центровка ЧПУ (см.
рис. 11).
Рисунок 11
Назначение: Ведущий гравер-фреза, имеющий спиральную заточку. Оснащен идеальной балансировкой и центровкой для работ при повышенных оборотах с отсутствием биения (до 300 тыс. об/мин). Наличие двух спиральных ножей дает возможность подрезания стружки с выбросом вверх, при этом очищается от мусора гравируемый паз. Такая функция благоприятно влияет на продление срока эксплуатации гравера. Пазы полированные.
Рекомендован при работе с воском, пластиком, акрилом, древесиной, со всеми цветными металлами и сталью согласно формулам расчета по оборотам и шпинделя по таблице твердости металлов, приведенной выше, как для фрез диаметром 0,2 мм.
Примечание. В настоящее время модель KCT приобретает особую популярность в развитых странах, вытесняя граверы, оснащенные одним ножом. Данная модель является главным идеально сбалансированным инструментом для гравировальных работ по сувенирам, подаркам и прочих миниатюрным надписям.
«Пирамидка/сплав K15», Тайвань, $6
Модель TM TOPINCITY, «Пирамидка SANDVIK+титан», Швейцария, $15
Характеристики:
Назначение: Гравер (см. рис. 12) применяют в случае, когда требуется выполнять работы по гравировке тонких линий на твердых материалах – на сплавах нержавеющих сталей, чугуне, стали, бронзе, дюрали, прочих твердых и хрупких металлах, а также пластике, компаундах и композитах.
Рисунок 12
Не применяют данный гравер при гравировке тягучих металлов, тягучих пластмасс ввиду того, что гранями гравера будет «размазываться» мягкий материал по краю гравирующей линии, однако твердые либо хрупкие материалы будут иметь ровные края, без излишних наплывов. Чем более твердый обрабатываемый материал, тем шире нужно выбирать угол. При работе с наиболее твердыми материалами и для длительного срока службы следует использовать пирамидку из сплава SANDVIK экстра-класса, имеющую титановое покрытие и ЧПУ-центровку.
Включает 4 ножа, 60 градусов. Sandvik служит при работе в критических нагрузках.
Примечание. Для более долгой службы пирамидки врезание в материал необходимо выполнять максимально под углом 20 градусов, а по возможности необходимо выставлять как можно меньшие углы врезания для входа пирамидки в материал боком. Если пирамидку опускать вертикально в материал, то износ кончика пирамидки возрастет.
Для того, чтобы избежать отламывания кончика, необходимо выполнять определенные рекомендации, приведенные в следующей таблице.
$6 (закругленные)
Характеристики:
Назначение: Данные граверы (см. рис 13) содержат не плоскость, а скругление на торце.
Рисунок 13
Подобные граверы служат для обработки микрорельефов с одновременной подрезкой края. Основным применением таких граверов является подготовка миниатюрных трехмерных литейных форм, работа с воском, модельным пластиком и мягкими металлами.
Граверы с хвостовиком, 6 мм, $8
Характеристики:
Назначение: Данные граверы (рис. 14) применяются при необходимости проработки широких расстояний между векторами или высоких боковых рельефных подрезок, при получении необходимых наклонов и пр.
Рисунок 14
Также подобные граверу будут удобны в случае применения боковой грани длинной заточки. Используются при работе с деревом, пластиками и мягкими металлами.
Примечание: в параметрах указывается величина полного угла. Если в программу вводится только одна сторона, следует делить полный угол напополам.
$25
Характеристики:
Назначение: Фреза-гравер (см. рис.15) оснащена одним конусным ножом, имеющим на конце сферическую заточку.
Рисунок 15
Подобная фреза применяется при обработке трехмерных рельефов с одновременной подрезкой рельефных краев. Также данной фрезой обрабатывают мягкие и твердые породы древесины, пластик, оргстекло, алюминий, акрил, медь.
Примечание: указанный в параметрах полный угол следует делить на 2 в случае внесения в программу только одной стороны.
$13 (алмаз без вращения)
Характеристики:
Гравер алмазный (см. рис.16) «одиночная точка». Служит для гравировальных работ – выполнения тончайших линий на любых материалах, как на мягких металлах и пластиках, так и на очень твердых сталях, каленых сталях, металлокерамике, каленом стекле и пр.
Рисунок 16
Для данного гравера не требуется вращения, таким образом при гравировке следует остановить вращение шпинделя. С помощью данного гравера можно писать наитончайшие буквы, выполнять микронадписи на любом материале, проводить различные линии по вектору. Можно проводить такие линии по стеклу, и затем надламывать стекло, как и при использовании обычного ручного стеклореза. Модели DR дают возможность гравировать более толстые линии большей глубины с усиленными нагрузками.
Может использоваться при обработке материала на небольшой глубине с имитацией фрезеровки в нужных местах.
Рекомендации: Необходимо обеспечить четко горизонтальное положение заготовки для заглубления алмаза на одну глубину. При необходимости гравировки более твердых материалов выбирают шире угол во избежание излома кончика алмаза при усиленных боковых нагрузках. При необходимости фрезеровки на глубину необходимо использовать модели DR, поскольку они оснащены укороченным хвостовиком из нержавейки, имеют более твердый алмаз и способны выдержать максимальные боковые нагрузки. Наиболее тонкие линии гравировки получают посредством алмаза с углом 60 градусов, однако необходимо аккуратно осуществлять подачу боковой нагрузки, дабы не был обломлен кончик алмаза. Ширина гравируемой линии зависит от глубины, на которую гравер погружается в материал. Таким образом, для получения ширины линии 0,02 мм с помощью алмаза D-Point 60 следует опустить алмаз на 0,02 мм ниже поверхности, подлежащей гравировке, и аналогично для других алмазов. Можно также использовать резину и другие пружинящие подкладочные материалы для стабилизации давления на кончике алмаза. Алмазы более крупных размеров 0,5 и 1 карат (синтетические) имеют широкую гравировочную линию, однако служат гораздо дольше.
$65 (алмаз с вращением)
Характеристики:
Назначение: Гравер алмазный «четыре грани» (см. рис.17) служит для гравировки любых материалов: как мягких металлов, так и самых твердых сталей, каленых сталей, металлокерамических материалов, каленого стекла и пр.
Рисунок 17
Вращение данного гравера должен происходить со скоростью 3-6 тысяч об/мин. Его работа осуществляется аналогично фрезе «пирамидка», однако фрезеруется более толстая линия, нежели при использовании пирамидки или алмаза «одиночная точка». Можно делать надписи на любых материалах, а также рисовать различные линии по вектору либо проводить еще более широкие линии в ходе нескольких параллельных проходов.
В настоящее время алмаз является наиболее твердым материалом, но в работе с алмазным инструментом необходимо придерживаться определенных правил: нельзя ронять алмаз, так как он может расколоться; нельзя ударять его о заготовку, вбивать в заготовку; необходимо обеспечить ровное горизонтальное положение заготовки, подвергаемой гравировке, чтобы алмаз заглублялся в заготовку на одинаковую глубину.
$6 компрессионная резка
Характеристики:
Назначение: Фреза специальная компрессионная (см. рис. 18). Предназначена для резки тонколистовых материалов.
Рисунок 18
Направление верхних ножей — вниз, а нижних – вверх, что дает возможность выполнять резание тонкого пластика, цветных металлов, стали, избегая подрыва листа вверх и заусенец нижней и верхней части листа. Металл фрезы имеет определенный состав, позволяющий работать с любыми синтетическими пластиками и полимерами, с любыми цветными металлами, сплавами и сталью. При необходимости резки липкого алюминия, стали, меди и твердых сплавов рекомендуют подавать СОЖ.
ROLAND: граверы для станков с ЧПУ, длина 114 мм представлены на рисунке 19.
Рисунок 19
PEV Labs – Мы производим станки с ЧПУ на заказ
Мы проектируем и изготавливаем станки по индивидуальному заказу.
Это страница сборки нашего портального маршрутизатора размером 48 x 96 дюймов, который работает ежедневно в течение шести лет.
В настоящее время мы находимся в процессе сборки нашего 90-ваттного лазера CO2, за которым вы можете следить здесь.
Это наша страница сборки крупноформатного фрезерного станка с ЧПУ портального типа 4 x 8 дюймов, который мы сделали в Tinkerssmiths Makerspace.
Цифровое производство является сердцевиной наших предложений услуг ЧПУ и услуг цифрового производства.
Мощные шаговые двигатели NEMA 34 делают эту модель настоящей рабочей лошадкой. Пять лошадиных сил, 2,2 кВт, 220-вольтовый шпиндель работает от 8000 до 24000 об/мин.
Пользовательская электроника вместе с пользовательским кодированием постпроцессора в программном обеспечении Linux CNC с открытым исходным кодом, работающем на изготовленном на заказ компьютере.
Мы любим проектировать и создавать системы управления движением.
Первоначально построенный в 2016 году, этот станок с ЧПУ до сих пор остается сердцем нашего бизнеса по цифровому производству. Недавно (2019 г.) модернизирован до шпинделя с водяным охлаждением.
Мы находимся в процессе проектирования нашей системы вакуумного стола вместе с четвертой осью. Если вы хотите изготовить станок с ЧПУ по индивидуальному заказу, свяжитесь с нами.
Индивидуальный шаблон спойлборда с ЧПУ
Станки с ЧПУ в эксплуатации
Сборка станка с ЧПУ завершена
Настройка станка с ЧПУ 2018
Управление шлангами шпинделя с ЧПУ
Водяное охлаждение на портале с ЧПУ

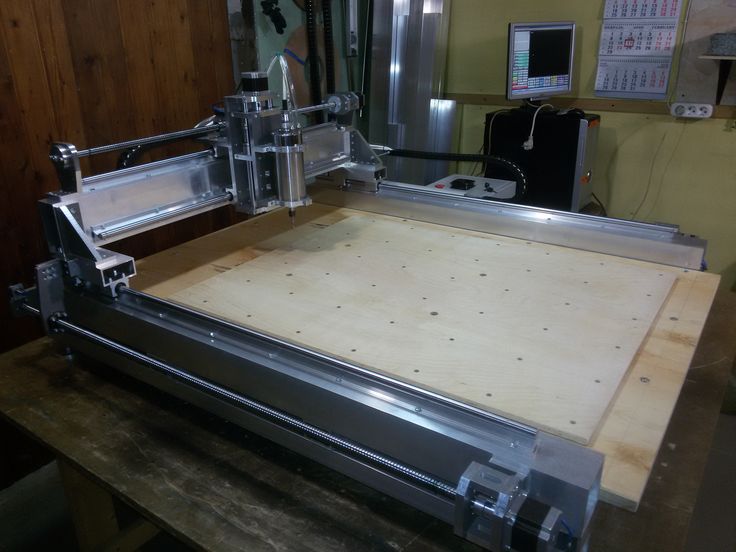

Портальный станок с ЧПУ
Монитор станка с ЧПУ
Драйверы шаговых двигателей с ЧПУ Gecko
Шпиндель на ЧПУ
ЧПУ на оси Z
2200 кВт 24 000 об/мин Шпиндель
Крепление шпинделя с ЧПУ Monster
Компьютер с ЧПУ Electronics Linux
Электронные шаговые двигатели с ЧПУ
Ящики шкафа электроники с ЧПУ
220В 2.
2кВ ЧРП
Колеса рамы с ЧПУ Деталь
Шаговый механизм на ЧПУ
Шаговый двигатель с ЧПУ по оси Y в сборе
Установка шагового двигателя на рельсовой направляющей
Детали механики управления движением
Установка буксируемых цепей с ЧПУ по всем осям
Детали несущих кабелей
Проволочные цепи и лотки
Портальная ось Z выглядит хорошо
Деталь портала на станке с ЧПУ
Электропроводка частотно-регулируемого привода станка с ЧПУ
Шаговый двигатель Nema 34
Установка оси Z из экструдированного алюминия с ЧПУ
Деталь портала из экструдированного алюминия с ЧПУ
Экструдированный алюминиевый портал с ЧПУ Установка
ЧПУ 8020 T Слот Портальный КронштейнОпоры шагового двигателя с ЧПУ
Зубчатая рейка с ЧПУ для шагового редуктора
Стальные направляющие с ЧПУ сверху и снизу
Портальный рельс из холоднокатаной стали с ЧПУ
Экструдированный Т-образный паз с ЧПУ
ЧПУ 8020 Экструдированная рама в сборе
8020 T Расстояние между перекладинами слотов
80/20 Т-образный экструдированный алюминий
Алюминиевые перекладины 80-20 слотов
Станок с ЧПУ с Т-образным пазом в сборе
Станок с ЧПУ с Т-образным пазом
Модернизация шпинделя с водяным охлаждением станка с ЧПУ с охлаждением ПК
Больше пользовательских сборок с ЧПУ
Подробнее об услугах ЧПУ
Подробнее о фрезерных станках с ЧПУ
Подробнее о гравировке с ЧПУ
Подробнее о трафаретах для фрезерных станков с ЧПУ
Подробнее о фрезеровании с ЧПУ по фанере
Подробнее о фрезеровании с ЧПУ по дереву
Подробнее о фрезеровании с ЧПУ по пластику
Подробнее о фрезеровании с ЧПУ по металлу
Подробнее о фрезеровании с ЧПУ по пене
Подробнее о фрезерных станках с ЧПУ
Подробнее о фрезерных станках с ЧПУ
Подробнее о фрезерных станках с ЧПУ
Подробнее о шаблонах для фрезерных станков с ЧПУ
Подробнее о фрезерных станках с ЧПУ
Подробнее о фрезерных станках с ЧПУ
Подробнее о фрезерных станках с ЧПУ для художников

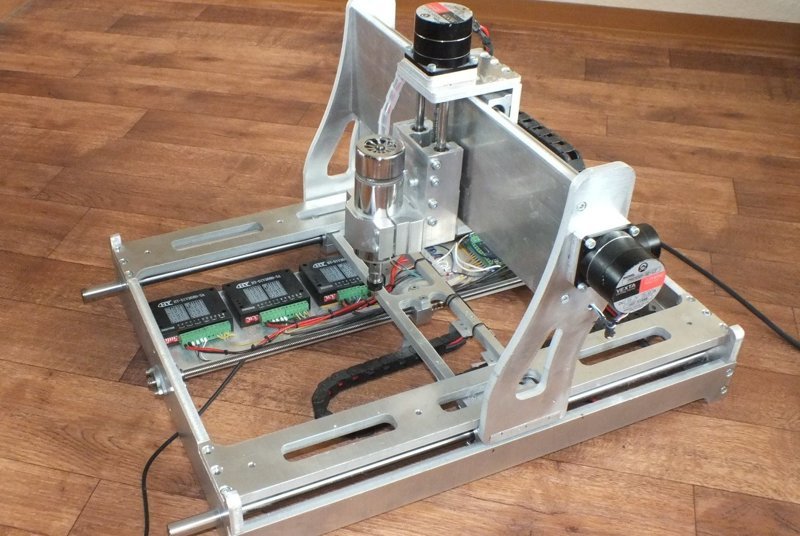

CNC Machine Scratch Build (деревянная рама от Gokmen Altuntas) | Карл Патон
Незавершенное производство
Вслед за постом CMC Machine, где я пытался понять поток от Компьютерного проектирования (CAD) до Автоматизированное производство (CAM) и, наконец, Компьютерное числовое управление (ЧПУ) Я чувствовал, что нахожусь в хорошем месте, чтобы посмотреть на создание машины с нуля. Хотя можно приобрести комплект, это намного дороже, и Гекмен АЛТУНТАШ вдохновил меня на создание станка с ЧПУ с деревянной рамой.
Вот некоторые из наборов «Сделай сам», которые я просмотрел, стоимость была слишком высока для моего кармана!
- Изобретения X-Carve — 2999 долларов США
- QueenBee PRO — 1000 долларов США (приблизительно без ввозной пошлины, доставки и GTS)
Gokmen Altuntas CNC Machine Scratch Build
Я подумал, что лучше всего начать с просмотра и понимания двух частей серии Youtube, затем задокументировать шаги и, наконец, оценить их.
При рабочей площади 600 мм на 400 мм я почувствовал, что это довольно хорошая первая машина.

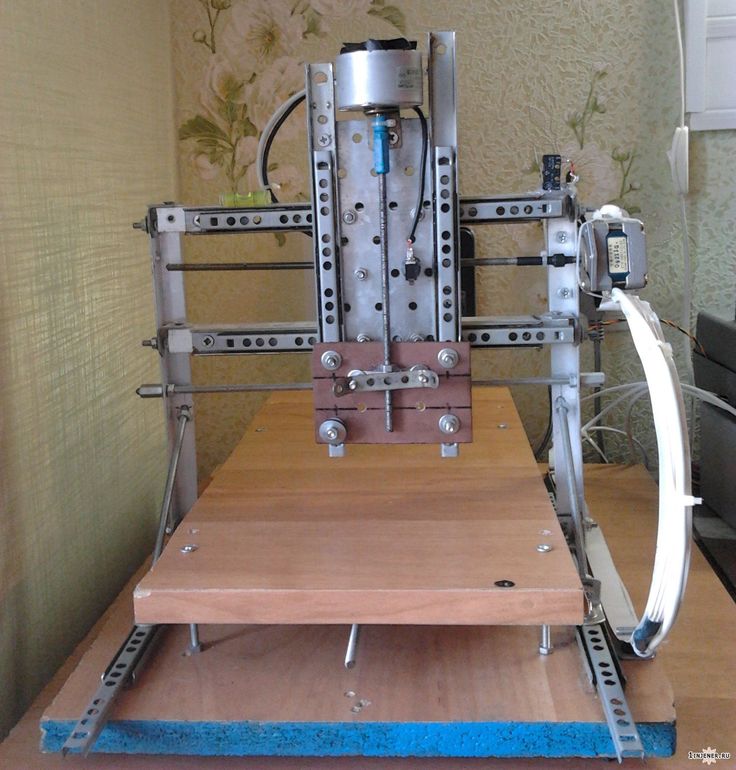

Самодельный фрезерный станок с ЧПУ, часть 1 // Сборка небольшого фрезерного станка с ЧПУ
Самодельный фрезерный станок с ЧПУ, часть 2 // Сборка небольшого фрезерного станка с ЧПУ
Сборка станка
Пытаюсь разбить видео на этапы. следить.
Базовая рама / ось Y
Базовая рама представляет собой прямоугольник с линейной направляющей 12 мм для оси Y .
X-Axis
Z-Axis
Bed
CNC Machine in action
Список покупок
| Группа | Детали | Ссылка |
|---|---|---|
| Линейная направляющая | 2x 600 мм линейная направляющая SBR12 | |
| 2x 400 мм линейная направляющая SBR12 | Али экспресс | |
| Стержни | 2 стержня 12 мм х 18 см | |
| Соединительное отверстие | x3 Алюминиевый сплав 5×8 | Али экспресс |
| Линейный подшипник | 8x SBR12UU | Али экспресс |
| 4x SCE12 | makerhop.co.nz ~ SCS10UU 🙁 | |
| Ходовой винт и гайки | 1x 600 мм ходовой винт T8 с шагом 4 мм | |
| 1x 400 мм ходовой винт T8 с шагом 4 мм | ||
| 1x 200 мм ходовой винт T8 с шагом 4 мм | Али экспресс | |
| x3 T8 Гайка для ходового винта с шагом 4 мм | Али экспресс | |
| Подшипники | x3 698 zz подшипник | nzminiaturebearings. |
