Сетка рифленая – Сетки рифленые в России. Сравнить цены, купить потребительские товары на маркетплейсе Tiu.ru
alexxlab | 01.09.2019 | 0 | Разное
Сложно-рифленая сетка для заборов в Тольятти
Канилированные стальные сетки
Канилированные сложно-рифленые сетки в Тольятти приобрели свою популярность с Советских времен, когда карты СР широко использовалась в изготовлении ограждений в цехах и на конвейерах автогиганта, дочерних производствах и спортивных объектах. С тех пор в Тольятти сложно-рифленые изделия порой называют «Конвейерные». Ограждения из канилированных полотен являются самыми надежными и крепкими, обеспечивая непревзойденную безопасность.
Сложно-рифленую канилированную сетку в Тольятти используют в качестве систем ограждений.
Сетки по ГОСТ 3306-88
Рифленые полотна являются продолжением ряда тканых сеток с более крупной ячейкой и толщиной проволоки. Частично рифленые, рифленые и сложно рифленые товары изготавливаются согласно ГОСТ 3306-88 из высокоуглеродистой проволоки Ст45-Ст50 и обладают повышенной износостойкостью и прочностью. Благодаря рифлениям, проволоки переплетаются друг с другом образуя технологические карты без применения сварки. Стандартными размерами карт являются: 1750х4500 мм.
Все сетки данного типа подразделяются на частично рифленые, когда продольные проволоки основы прямые, а поперечные проволоки утка – с изгибами; рифленые, когда все проволоки с изгибами в местах их переплетения; сложно-рифленые, когда проволоки имеют изгобы не только в местах их переплетения. Основным предназначением данных сеток является использование их в ситах, виброситах, грохотах и виброгрохотах для просеивания и разделения на различные фракции материалов и пород.
В следующей таблице представлены основные размеры сложно-рифленых сеток, присутствующих на металлобазе МИР МЕТАЛЛА, все остальные размеры только на условиях «под заказ» от 10 технологических карт. За размер ячейки принято принимать расстояние между двумя соседними проволоками, то есть размер ячейки в свету.
Размер ячейки, мм | Диаметр проволоки основы и утка, мм | Теоретический вес 1 кв. м. сетки, кг | Вес одной карты 1,75х4,5м (7,875 кв.м.), кг |
---|---|---|---|
18х18 | 3,6 | 7,9 | 62,2 |
40х40 | 5,0 | 7,3 | 57,5 |
50х50 | 5,0 | 6,1 | 48,0 |
Сроки поставки любых сложно-рифленых сеток на условиях «под заказ» 10-14 дней с момента оплаты. Минимальное количество – 10 карт.
Вопросы по ценам и минимальным партиям Вы можете задать по телефону: +7 8482 310-575.
www.met163.ru
Канилированная сетка – почему проволока делается волнистой? + Видео
Канилированная сетка используется во многих областях, начиная с быта и заканчивая производством. Но каковы особенности этой конструкции, и на самом ли деле стоит за нее переплачивать?
1 Конструкция и назначение
Само название “сетка” говорит за себя. Состоит такое полотно из переплетающихся проволок определенного диаметра. Ячейки могут быть как в виде квадратов, так и прямоугольников. Особенность такой сетки видна невооруженным глазом – она рифленая, т. е. для ее изготовления используют такие прутья.

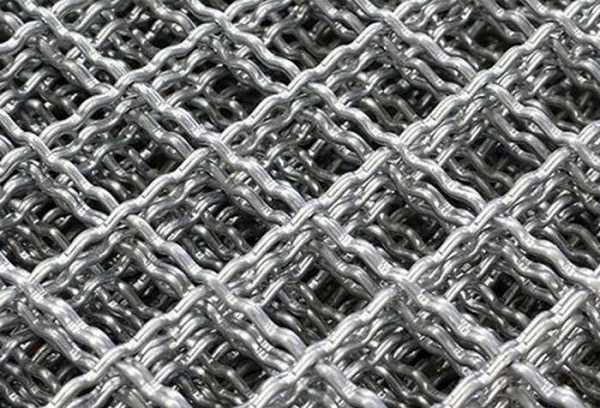

Сетка канилированная
Рекомендуем ознакомиться
Этот материал нашел широкое распространение в строительстве. Из нее возводят заборы, вольеры для животных. Также такую сетку часто используют для армирования штукатурки, железобетона и дорожных покрытий. Подобные полотна нашли свое применение даже в машиностроении, например, для защиты различных узлов и механизмов. Они отлично зарекомендовали себя в качестве закрепителя горных и шахтных выработок. Кроме того, через такое решето можно просеивать различные сыпучие фракции (руду, каменный уголь, агломерат и т. д.), нужно всего-то подобрать оптимальный размер ячеек. Так что ее используют еще и в горнодобывающей промышленности.
Этот тип сетки получил широкое распространение в различных отраслях благодаря своим достоинствам. Отсутствие сварных соединений и рельефный профиль делает конструкцию максимально прочной. Она не боится влаги и взаимодействия с агрессивными средами. Использование высококачественного сырья позволяет значительно увеличить эксплуатационный срок. А единственным недостатком можно назвать стоимость.
2 Классификация и производство
Выпускается несколько видов этого материала. Когда про канилированную сетку говорят, что она рифленая (“Р”), то проволоки утка и основы имеют загибы во всех местах пересечения. Такие полотна имеют размер ячеек не более 25 мм. “ЧР”, или частично рифленая, состоит из прямой проволоки основы, загибаются только прутья утка. Размер гнезд в этом случае не превышает 4 мм. А вот когда обе проволоки имеют волны не только в местах соединений, но и на сторонах ячеек (размер которых от 25 до 100 мм), то такая сетка считается сложно-рифленой (“СР”).
Следующие параметры, согласно которым проводится классификация – размер ячеек и толщина прутьев. Первые находятся в пределах от 3х3 до 100х100 мм, но по индивидуальному заказу производители могут изготовить сетку и с более крупными секциями. При этом чем больше площадь гнезда, тем толще проволоку следует использовать.
Изделие с крупными секциями
Иногда ради удешевления продукции берут более тонкую проволоку для изготовления полотна с крупными ячейками, но это негативно отразится на качестве и прочностных характеристиках продукции. Такой подход не приведет к экономии.
Изготавливают эти полотна преимущественно из высокоуглеродистой, нержавеющей и оцинкованной стальной проволоки диаметром до 10 мм. Сначала заготовки обрабатываются на специальном зиговочном станке для формирования волнистого профиля. Это обеспечивает надежное соединение даже прутьев большого диаметра, превышающего 6 мм. Далее эти полосы круглого сечения сплетают.
Размер ячеек напрямую зависит от рельефа, поэтому если необходимо наладить выпуск разных видов сетки, потребуется несколько комплектов гнущих шестерен, с помощью которых и формируется профиль. При этом продукция проходит контроль: наличие дефектов, а особенно трещин на поверхности недопустимо. Канилированная сетка выпускается в картах длиной не более 6 м и шириной до 2 м. Стоит отметить, что использование оцинкованной проволоки значительно увеличит срок службы изделия. Такие полотна абсолютно не боятся влаги и имеют более привлекательный внешний вид.
3 Делаем прочный забор из необычной сетки
Чаще всего в частных целях такая рифленая сетка используется в качестве ограждения. К достоинствам этого типа заборов относятся легкий монтаж, прочность и долговечность. А еще его не нужно красить. Начинать работы следует с планировки и подготовки участка. Убираем весь мусор и при необходимости выравниваем землю. Далее делаем разметку и устанавливаем угловые столбы. Обязательно бетонируем их, это позволит придать необходимую устойчивость.
Ограждение из рифленой сетки
Чтобы проверить, одинаковую ли высоту имеют опоры, необходимо натянуть два шнура в самой верхней и средней части. По первому проверяем горизонтальность водяным уровнем, а вот второй помогает установить вертикальные элементы в одной плоскости. Теперь, ориентируясь на натянутые нити, выставляем промежуточные столбы. Если планируете возводить забор высотой более 2 метров, либо на участке преобладает рыхлая почва, то нужно залить ленточный фундамент. Для этого выкапываем траншею глубиной от 0,5 до 1 м и шириной в 30 см. Далее собираем опалубку из досок и засыпаем на дно гравий, после чего забиваем опоры и заливаем бетон.
Теперь необходимо собрать из металлических уголков прямоугольные или квадратные рамы, соответствующие размеру сетки. На этом этапе понадобится сварочное оборудование и желательно некоторые навыки. Обязательно проверяем перпендикулярность углов строительным угольником. Закладываем во внутреннюю часть рамы полотно из металлических прутьев и фиксируем с помощью сварки.
Далее при возведении забора из канилированной сетки следует закрепить готовые секции к столбам. Подготавливаем небольшие металлические полосы и привариваем их к вертикальным осям. Затем выставляем между столбами секции так, чтобы расстояние до труб с обеих сторон было одинаковым. Фиксируем их положение с помощью временных опор и привариваем к металлическим полосам.
Можно также сделать и болтовое соединение, в этом случае конструкция забора получится разборной. Но, возможно, что метизы придется периодически подкручивать. Верхние отверстия труб, которые использовались в качестве столбов, лучше заглушить, иначе в них будет попадать вода и снег, а это негативно отразится на их состоянии и длительности службы.
tutmet.ru
Что такое сетка рифленая канилированная
Сложно-рифленая сетка, часто используемая для ограждения территории, получила название «канилированная». Непосредственное назначение данного изделия – установка в специализированном оборудовании, грохотах.
В качестве материала для производства сетки в соответствии с ГОСТ 3306-88 в заводских условиях берется нержавеющая, оцинкованная и высоко углеродистая стальная проволока сечением до 1 см. Вначале проводится рифление материала, затем скручивание.
Как говорят сотрудники компании Завод “Центр Сетка” благодаря рифлению готовая сетка получается более жесткой и крепкой. Сегодня производятся сетки с ячейками от 0,3 до 12 см. Размер ячеек при необходимости можно увеличить. Использование стальной проволоки большего сечения увеличивает срок эксплуатации сетки.
Дополнительное антикоррозийное цинковое покрытие готовых карт делает изделие устойчивым к негативному влиянию окружающей среды. Финишное покрытие специальными полимерными составами придает эстетичный декоративный вид.
Плюсы и минусы сложно-рифленой сетки
Основными преимуществами канилированной сетки считаются высокая прочность, надежность и износоустойчивость. Ограждения из этого материала используются на протяжении многих лет. Единственный недостаток таких ограждений – необходимость окрашивания через несколько лет после установки. Стоимость сложно-рифленой сетки по сравнению со сварной намного выгоднее.
Область применения сложно-рифленой сетки
На сегодняшний день канилированную сетку с успехом применяют в металлургической, химической, горной и горнодобывающей, строительной и сельскохозяйственной индустрии.
Из материала чаще всего обустраивают:
✔ Ограждение
Канилированная сетка применяется для ограждений. Конструкция карты обладает повышенной прочностью, сетку из прутьев большого сечения сложно перекусить. Благодаря цинковому покрытию изделия устойчивы к воздействию атмосферных осадков и перепаду температур.
Чаще всего калинированной сеткой ограждают приусадебные участки, спортивные площадки, базы отдыха и производственные территории. Материал отлично подходит для устройства вольеров и клеток для животных и птиц, ограждения опасных агрегатов станков.
✔ Армирование
Канилированная сетка применяется в армировании изделий из железобетона, теплоизолирующих материалов и дорожных полотен.
✔ Просеивание
Прямое назначение рифленой сетки – разделение различных фракций материала при просеивании.
www.stroypraym.ru
Компания Анкер – Сетка рифленая для грохотов ГОСТ 3306-88
Сетка рифленая для грохотов используется в дорожно-строительной, строительной, металлургической отраслях промышленности для просеивания материалов по фракциям при температуре от – 40 до +40 градусов. Сетки, производящиеся из стали 70-90 предназначены для просеивания строительных материалов, каменных углей, руд черных и цветных металлов, горючих сланцев, кокса, агломерата, нерудных строительных и других кусковых и сыпучих материалов, а также для фильтрации.
Материал:
Проволока стальная углеродистая пружинная марки стали 45, 70-90.
Размеры рифленой сетки для грохотов:
Стандартные – 1750х4500мм;
Под заказ – длина до 6000мм, ширина 1000-2000мм.
Размеры ячеек в свету от 2 мм до 100мм. Диаметр проволоки от 1,2 до 12.
Цена и вес рифленых сеток для грохотов ГОСТ 3306-88
Сетка из стальной рифленой проволоки (высокоуглеродистая сталь ст. 50-70) |
|||||
№ п/п |
Наименование сетки |
Вес 1м2, кг |
п/п |
Наименование сетки |
Вес 1м2, кг |
1. |
Сетка Р2.0-1.6 |
|
33. |
Сетка Р20-6.0 |
|
2. |
Сетка Р3.0-1.6 |
|
34. |
Сетка СР20*5-3.0 |
10,1 |
3. |
Сетка Р3.8-1.8 |
7 |
35. |
Сетка СР20-3.0 |
4,5 |
4. |
Сетка Р4.0-1.6 |
6 |
36. |
Сетка Р22-5.0 |
11,7 |
5. |
Сетка Р4*12-1,8 |
|
37. |
Сетка Р23-5.0 |
11,4 |
6. |
Сетка Р5-2.0 |
7,2 |
38. |
Сетка Р25-5.0 |
10,6 |
7. |
Сетка Р5-2.0/2.2 |
|
39. |
Сетка Р25-6.0 |
|
8. |
Сетка Р5-2.2 |
|
40. |
Сетка Р25-6.0(эгла) |
|
9. |
Сетка Р5-2.5 |
|
41. |
Сетка СР30-5.0 |
9,2 |
10. |
Сетка Р5,5-2.5 |
|
42. |
Сетка СР30-8.0 |
|
11. |
Сетка Р6-2.2 |
7,5 |
43. |
Сетка СР32-5.0 |
8,9 |
12. |
Сетка Р6-3.0 |
|
44. |
Сетка СР35-5.0 |
|
13. |
Сетка Р6*12-2,2 |
6,1 |
45. |
Сетка СР35-6.0 |
|
14. |
Сетка Р7-2.2 |
6,7 |
46. |
Сетка СР38-8.0 |
|
15. |
Сетка Р8-3.0 |
10,1 |
47. |
Сетка СР40-5.0 |
7 |
16. |
Сетка Р8*16-3.0/4.0 |
11,17 |
48. |
Сетка СР40-6.0 |
|
17. |
Сетка Р9-3.0 |
9,85 |
49. |
Сетка СР40-8.0 |
|
18. |
Сетка Р10-3.0 |
7,5 |
50. |
Сетка СР45-5.0 |
6,8 |
19. |
Сетка Р10-3.5 |
11,9 |
51. |
Сетка СР45-6.0 |
|
20. |
Сетка Р10*5-3.0 |
11,05 |
52. |
Сетка СР50-6.0 |
|
21. |
Сетка Р11-3.0 |
8,45 |
53. |
Сетка СР50-8.0 |
|
22. |
Сетка Р12-3.0 |
7,9 |
54. |
Сетка СР55-8.0 |
|
23. |
Сетка Р12-4.0 |
12,8 |
55. |
Сетка СР55-10.0 |
|
24. |
Сетка Р13-3.0 |
7,5 |
56. |
Сетка СР60-6.0 |
|
25. |
Сетка Р13-4.0 |
11,8 |
57. |
Сетка СР60-8.0 |
|
26. |
Сетка Р14-4.0 |
11,6 |
58. |
Сетка СР60-10.0 |
|
27. |
Сетка Р15-4.0 |
10,5 |
59. |
Сетка СР65-8.0 |
|
28. |
Сетка Р15-5.0 |
15,7 |
60. |
Сетка СР65-10.0 |
|
29. |
Сетка Р16-4.0 |
9,5 |
61. |
Сетка СР70-8.0 |
|
30. |
Сетка Р16-5.0 |
15,5 |
62. |
Сетка СР70-10.0 |
|
31. |
Сетка Р18-5.0 |
14 |
63. |
Сетка СР80-10.0 |
|
32. |
Сетка Р20-5.0 |
12,3 |
64. |
Сетка СР100-10.0 |
|
Упаковка:
Сетки рифлёные и сложно рифлёные для грохотов изготавливают в виде прямоугольных карт. В качестве средства пакетирования применяется катанка диметром 5,5; 6,5 мм и увязывается не менее, чем в двух местах.
www.anker-spb.ru
Наименование товара | Размеры мм | Ширина мм | Длина мм | Вес кг | Цена опт | Цена розница |
Сетка рифленая для грохотов | 2 (1,6) | 1000 | 1000 | 13,3 | 2359 | 4289 |
Сетка рифленая для грохотов | 2,5 (1,6) | 1000 | 1000 | 8,45 | 1499 | 2725 |
Сетка рифленая для грохотов | 2,5×60 (1,8) | 1000 | 1000 | 10,02 | 1777 | 3231 |
Сетка рифленая для грохотов | 3 (1,2) | 1000 | 1000 | 4,56 | 874 | 1588 |
Сетка рифленая для грохотов | 3 (1,6) | 1000 | 1000 | 7,4 | 1418 | 2577 |
Сетка рифленая для грохотов | 3 (2,0) | 1000 | 1000 | 10,28 | 1823 | 3315 |
Сетка рифленая для грохотов | 4 (1,5) | 1000 | 1000 | 5,44 | 1042 | 1895 |
Сетка рифленая для грохотов | 4 (1,6) | 1000 | 1000 | 6,08 | 1165 | 2118 |
Сетка рифленая для грохотов | 4 (2,0) | 1000 | 1000 | 8,87 | 1447 | 2632 |
Сетка рифленая для грохотов | 4 (2,5) | 1000 | 1000 | 12,79 | 2087 | 3795 |
Сетка рифленая для грохотов | 4 (3,0) | 1000 | 1000 | 17,1 | 2468 | 4488 |
Сетка рифленая для грохотов | 5×3,5 (1,4) | 1000 | 1000 | 5,32 | 936 | 1702 |
Сетка рифленая для грохотов | 5 (2,0) | 1000 | 1000 | 7,5 | 1056 | 1920 |
Сетка рифленая для грохотов | 5 (2,5) | 1000 | 1000 | 11,08 | 1560 | 2836 |
Сетка рифленая для грохотов | 5 (3,0) | 1000 | 1000 | 14,96 | 2057 | 3740 |
Сетка рифленая для грохотов | 6 (2,0) | 1000 | 1000 | 6,65 | 944 | 1716 |
Сетка рифленая для грохотов | 6 (3,0) | 1000 | 1000 | 13,23 | 1819 | 3308 |
Сетка рифленая для грохотов | 7 (3,0) | 1000 | 1000 | 11,97 | 1646 | 2993 |
Сетка рифленая для грохотов | 8 (3,0) | 1000 | 1000 | 10,88 | 1496 | 2720 |
Сетка рифленая для грохотов | 8 (4,0) | 1000 | 1000 | 17,73 | 2438 | 4433 |
Сетка рифленая для грохотов | 9 (4,0) | 1000 | 1000 | 16,37 | 2251 | 4093 |
Сетка рифленая для грохотов | 10 (3,0) | 1000 | 1000 | 8,58 | 1180 | 2145 |
Сетка рифленая для грохотов | 10 (4,0) | 1000 | 1000 | 15,19 | 2089 | 3798 |
Сетка рифленая для грохотов | 10 (5,0) | 1000 | 1000 | 21 | 2888 | 5250 |
Сетка рифленая для грохотов | 12 (3,0) | 1000 | 1000 | 7,98 | 1097 | 1995 |
Сетка рифленая для грохотов | 12 (4,0) | 1000 | 1000 | 13,29 | 1827 | 3323 |
Сетка рифленая для грохотов | 12 (5,0) | 1000 | 1000 | 19,56 | 2690 | 4890 |
Сетка рифленая для грохотов | 13 (3,0) | 1000 | 1000 | 7,48 | 1029 | 1870 |
Сетка рифленая для грохотов | 13 (4,0) | 1000 | 1000 | 14,18 | 1950 | 3545 |
Сетка рифленая для грохотов | 14 (3,0) | 1000 | 1000 | 7,04 | 968 | 1760 |
Сетка рифленая для грохотов | 14 (4,0) | 1000 | 1000 | 11,82 | 1625 | 2955 |
Сетка рифленая для грохотов | 15 (4,0) | 1000 | 1000 | 11,2 | 1540 | 2800 |
Сетка рифленая для грохотов | 15 (5,0) | 1000 | 1000 | 16,62 | 2285 | 4155 |
Сетка рифленая для грохотов | 16 (4,0) | 1000 | 1000 | 10,63 | 1462 | 2658 |
Сетка рифленая для грохотов | 16 (5,0) | 1000 | 1000 | 15,83 | 2177 | 3958 |
Сетка рифленая для грохотов | 16 (6,0) | 1000 | 1000 | 21,76 | 2992 | 5440 |
Сетка рифленая для грохотов | 18 (5,0) | 1000 | 1000 | 14,45 | 1987 | 3613 |
Сетка рифленая для грохотов | 18 (6,0) | 1000 | 1000 | 19,95 | 2743 | 4988 |
Сетка рифленая для грохотов | 19 (5,0) | 1000 | 1000 | 13,85 | 1952 | 3549 |
Сетка рифленая для грохотов | 19 (6,0) | 1000 | 1000 | 19,15 | 2633 | 4788 |
Сетка рифленая для грохотов | 20 (5,0) | 1000 | 1000 | 12,69 | 1745 | 3173 |
Сетка рифленая для грохотов | 20 (6,0) | 1000 | 1000 | 18,41 | 2531 | 4603 |
Сетка рифленая для грохотов | 20 (8,0) | 1000 | 1000 | 30,1 | 4139 | 7525 |
Сетка рифленая для грохотов | 22 (5,0) | 1000 | 1000 | 12,31 | 1693 | 3078 |
Сетка рифленая для грохотов | 22 (6,0) | 1000 | 1000 | 17,1 | 2351 | 4275 |
Сетка рифленая для грохотов | 22 (8,0) | 1000 | 1000 | 27 | 3713 | 6750 |
Сетка рифленая для грохотов | 23 (5,0) | 1000 | 1000 | 11,87 | 1632 | 2968 |
Сетка рифленая для грохотов | 23 (6,0) | 1000 | 1000 | 16,5 | 2269 | 4125 |
Сетка рифленая для грохотов | 24 (6,0) | 1000 | 1000 | 15,95 | 2193 | 3988 |
Сетка рифленая для грохотов | 25 (5,0) | 1000 | 1000 | 10,05 | 1382 | 2513 |
Сетка рифленая для грохотов | 25 (6,0) | 1000 | 1000 | 14,75 | 2028 | 3688 |
Сетка рифленая для грохотов | 25 (8,0) | 1000 | 1000 | 25,79 | 3546 | 6448 |
Сетка рифленая для грохотов | 27 (5,0) | 1000 | 1000 | 10,39 | 1429 | 2598 |
Сетка рифленая для грохотов | 27 (6,0) | 1000 | 1000 | 14,5 | 1994 | 3625 |
Сетка рифленая для грохотов | 27 (8,0) | 1000 | 1000 | 22,55 | 3101 | 5638 |
Сетка рифленая для грохотов | 28 (6,0) | 1000 | 1000 | 14,08 | 2081 | 3784 |
Сетка рифленая для грохотов | 30 (4,0) | 1000 | 1000 | 6,26 | 861 | 1565 |
Сетка рифленая для грохотов | 30 (5,0) | 1000 | 1000 | 9,14 | 1257 | 2285 |
Сетка рифленая для грохотов | 30 (6,0) | 1000 | 1000 | 13,3 | 1829 | 3325 |
Сетка рифленая для грохотов | 30 (8,0) | 1000 | 1000 | 22,4 | 3234 | 5880 |
Сетка рифленая для грохотов | 32 (6,0) | 1000 | 1000 | 12,6 | 1733 | 3150 |
Сетка рифленая для грохотов | 32 (8,0) | 1000 | 1000 | 21,28 | 2999 | 5453 |
Сетка рифленая для грохотов | 32 (10,0) | 1000 | 1000 | 31,66 | 3657 | 6649 |
Сетка рифленая для грохотов | 35 (5,0) | 1000 | 1000 | 8,31 | 1143 | 2078 |
Сетка рифленая для грохотов | 35 (6,0) | 1000 | 1000 | 11,7 | 1609 | 2925 |
Сетка рифленая для грохотов | 35 (8,0) | 1000 | 1000 | 19,79 | 2857 | 5195 |
Сетка рифленая для грохотов | 35 (10,0) | 1000 | 1000 | 29,55 | 3446 | 6265 |
Сетка рифленая для грохотов | 36 (8,0) | 1000 | 1000 | 19,34 | 2726 | 4956 |
Сетка рифленая для грохотов | 38 (6,0) | 1000 | 1000 | 10,88 | 1496 | 2720 |
Сетка рифленая для грохотов | 38 (8,0) | 1000 | 1000 | 18,5 | 2696 | 4903 |
Сетка рифленая для грохотов | 39 (8,0) | 1000 | 1000 | 18,11 | 2640 | 4799 |
Сетка рифленая для грохотов | 40 (5,0) | 1000 | 1000 | 7,4 | 1018 | 1850 |
Сетка рифленая для грохотов | 40 (6,0) | 1000 | 1000 | 10,4 | 1430 | 2600 |
Сетка рифленая для грохотов | 40 (8,0) | 1000 | 1000 | 16,72 | 2414 | 4389 |
Сетка рифленая для грохотов | 40 (10,0) | 1000 | 1000 | 24,84 | 2760 | 5018 |
Сетка рифленая для грохотов | 42 (8,0) | 1000 | 1000 | 17,02 | 2457 | 4468 |
Сетка рифленая для грохотов | 45 (6,0) | 1000 | 1000 | 9,39 | 1291 | 2348 |
Сетка рифленая для грохотов | 45 (8,0) | 1000 | 1000 | 16,05 | 2317 | 4213 |
Сетка рифленая для грохотов | 45 (10,0) | 1000 | 1000 | 24,18 | 2886 | 5247 |
Сетка рифленая для грохотов | 45 (12,0) | 1000 | 1000 | 33,59 | 5011 | 9111 |
Сетка рифленая для грохотов | 48 (8,0) | 1000 | 1000 | 15,2 | 2195 | 3990 |
Сетка рифленая для грохотов | 50 (4,0) | 1000 | 1000 | 3,94 | 542 | 985 |
Сетка рифленая для грохотов | 50 (5,0) | 1000 | 1000 | 6,05 | 832 | 1513 |
Сетка рифленая для грохотов | 50 (6,0) | 1000 | 1000 | 8,55 | 1176 | 2138 |
Сетка рифленая для грохотов | 50 (8,0) | 1000 | 1000 | 14,67 | 2118 | 3851 |
Сетка рифленая для грохотов | 50 (10,0) | 1000 | 1000 | 22,16 | 2438 | 4432 |
Сетка рифленая для грохотов | 54 (10,0) | 1000 | 1000 | 20,78 | 2343 | 4260 |
Сетка рифленая для грохотов | 55 (8,0) | 1000 | 1000 | 13,5 | 1949 | 3544 |
Сетка рифленая для грохотов | 55 (10,0) | 1000 | 1000 | 20,46 | 2251 | 4092 |
Сетка рифленая для грохотов | 55 (12,0) | 1000 | 1000 | 28,58 | 3222 | 5859 |
Сетка рифленая для грохотов | 60 (6,0) | 1000 | 1000 | 7,25 | 997 | 1813 |
Сетка рифленая для грохотов | 60 (8,0) | 1000 | 1000 | 12,51 | 1780 | 3237 |
Сетка рифленая для грохотов | 60 (10,0) | 1000 | 1000 | 18,99 | 2141 | 3893 |
Сетка рифленая для грохотов | 60 (12,0) | 1000 | 1000 | 26,59 | 2998 | 5451 |
Сетка рифленая для грохотов | 62 (10,0) | 1000 | 1000 | 18,47 | 2032 | 3694 |
Сетка рифленая для грохотов | 63 (10,0) | 1000 | 1000 | 18,22 | 2004 | 3644 |
Сетка рифленая для грохотов | 63 (12,0) | 1000 | 1000 | 25,53 | 2879 | 5234 |
Сетка рифленая для грохотов | 65 (8,0) | 1000 | 1000 | 11,65 | 1682 | 3058 |
Сетка рифленая для грохотов | 65 (10,0) | 1000 | 1000 | 17,73 | 2145 | 3901 |
Сетка рифленая для грохотов | 65 (12,0) | 1000 | 1000 | 24,87 | 2804 | 5098 |
Сетка рифленая для грохотов | 68 (12,0) | 1000 | 1000 | 23,94 | 2699 | 4908 |
Сетка рифленая для грохотов | 70 (8,0) | 1000 | 1000 | 10,9 | 1574 | 2861 |
Сетка рифленая для грохотов | 70 (10,0) | 1000 | 1000 | 16,62 | 1874 | 3407 |
Сетка рифленая для грохотов | 70 (12,0) | 1000 | 1000 | 23,35 | 2633 | 4787 |
Сетка рифленая для грохотов | 73 (6,0) | 1000 | 1000 | 6,06 | 875 | 1591 |
Сетка рифленая для грохотов | 75 (8,0) | 1000 | 1000 | 10,25 | 1445 | 2627 |
Сетка рифленая для грохотов | 78 (6,0) | 1000 | 1000 | 5,7 | 823 | 1496 |
Сетка рифленая для грохотов | 80 (10,0) | 1000 | 1000 | 14,78 | 1707 | 3104 |
Сетка рифленая для грохотов | 80 (12,0) | 1000 | 1000 | 20,82 | 2347 | 4268 |
Сетка рифленая для грохотов | 85 (8,0) | 1000 | 1000 | 9,15 | 1290 | 2345 |
Сетка рифленая для грохотов | 90 (10,0) | 1000 | 1000 | 13,3 | 1463 | 2660 |
Сетка рифленая для грохотов | 90 (12,0) | 1000 | 1000 | 18,77 | 2116 | 3848 |
Сетка рифленая для грохотов | 100 (10,0) | 1000 | 1000 | 12,09 | 1463 | 2660 |
Сетка рифленая для грохотов | 100 (12,0) | 1000 | 1000 | 17,09 | 1927 | 3503 |
Сетка рифленая для грохотов | 120 (12,0) | 1000 | 1000 | 14,5 | 1635 | 2973 |
metallof.ru
Цена рифленой сетки, канилированная сетка сложно рифленая
Сетка рифленая, сложно-рифленая ( канилированная ) – образованная тканевым переплетением между собой проволоки при условии, что хотя бы одна из них рифленая.
Цена сетки рифленой и канилированной
Посмотреть цену на рифленую сетку. В прайс листе цена рифленой сетки указана при условии покупки оптовой партии. В случае, если Вы решили купить рифленую сетку в меньших количествах, то цена может быть увеличена. При больших закупках цену рифленой сетки снизим.
За дополнительную цену делаем услугу обварки уголком.
Класификация сетки
Сетка рифленая имеет квадратные ячейки и прямоугольные ячейки.
По типу рифления сетка изготовляется:
ЧР — частично рифленая сетка, у которой проволока утка (поперек полотна сетки) имеет рифление в месте переплетения, а проволока основы (вдоль полотна сетки) не зигируется;
Р — рифленая сетка, у которой проволоки основы и утка имеют рифление в местах переплетений;
СР — сложно-рифленая (канилированная) сетка, у которой проволоки основы и утка имеют рифления в местах переплетений и дополнительные рифления по сторонам ячейки. Сложно рифленую сетку называют канилированной сеткой. Встречается название “кальвинированная сетка”. Канилированная сетка – это название закрепилось, прежде всего, в строительной отрасли и среди производителей заборных карт.
Обозначение сетки рифленой
В отгрузочных документах сетка рифленая обозначается буквами
- ЧР – частично рифленая.
- Р – рифленая.
- СР – сложно рифленая.
Следующие за буквами цифры обозначает в мм размер ячейки, диаметр проволоки, размер карты (высота х длина).
Сетка сложно-рифленая (канилированная)
Размер ячейки канилированной сетки от 18х18мм до 110х110мм.
Форма ячеек как квадратная, так и прямоугольная.
Диаметр проволоки 3-6мм.
Сетка канилированная недешевая, и не нужно ее удешевлять за счет снижения прочностных характеристик.
На фото ниже Вы видите сетку канилированную из оцинкованной проволоки, которую можем произвести по Вашему заказу.
Также Вы можете заказать на нашей фирме сетку канилированную из оцинкованной или неоцинкованной проволоки с полимерным покрытием. Полимерное покрытие – порошковая краска, запеченная в печи.
Таким образом, вы сэкономите на покраске и получите долговечное и красивое полимерное покрытие на канилированной сетке. Если Вы купите оцинкованную канилированную сетку с полимерным покрытием, то она будет вечная.
Мы завезем сетку рифленую к Вам на склад в Киев, Харьков, Львов, Сумы, Полтаву, Чернигов, Одессу, Винницу, Тернополь, Хмельницкий, Николаев, Херсон, Черновцы, Черкассы. Отгрузку канилированной сетки будем производить со складов в Запорожье, Днепре, Кривом Роге.
Забор из канилированной сетки
Применение рифленой сетки
- чаще всего применяется для установки заборов.
- для просеивания сыпучих материалов различных фракций. Например, сетка рифленая Р 5х2,2 используется при производстве щебня, другие сетки применяют для просеивания черных руд цветных и черных металлов, окатышей, кокса, горючих сланцев, агломерата, каменного угля, кусковых строительных материалов.
- рифленая сетка для крепления горных и шахтных выработок;
- канилированная сетка для ограждения садово-огородных участков и теннисных кортов и др;
- рифленая для армирования железобетонных конструкций с ненормированной прочностью;
- для армирования дорожных покрытий и др;
- канилированная для изготовления клеток и вольеров;
- рифленая сетка для ограждения опасных узлов машин и механизмов.
Упаковка рифленой сетки
Карты с размерами:
- максимальная ширина карты — 2,0 м,
- максимальная длина карты — 5,0 м.
По Вашему желанию, карты изготовляются любой ширины и длины в заданных пределах, с кратностью 500 мм.
Карты увязываются в пакеты по 40 и 60 шт. Масса пакета не должна превышать 1500 кг. По Вашему желанию сетка рифленая может поставляться в промасленном виде.
Сетка рифленая ГОСТ 3306-88 |
|||||
обозначение |
Размеры, мм |
Площадь карты, м2 |
Вес 1 м2 сетки, кг |
||
Ячейка |
Проволока Ø |
Карта |
|||
P6 |
6 |
2.2 |
1750х4500 |
7.875 |
7.707 |
P8 |
8 |
3 |
1750х4500 |
7.875 |
10.555 |
P10 |
10 |
3 |
1750х4500 |
7.875 |
8.888 |
P12 |
12 |
3 |
1750х4500 |
7.875 |
7.6 |
P13 |
13 |
3 |
1750х4500 |
7.875 |
7.193 |
P13 |
13 |
4 |
1750х4500 |
7.875 |
11.875 |
P16 |
16 |
4 |
1750х4500 |
7.875 |
10.157 |
P22 |
22 |
5 |
1750х4500 |
7.875 |
11.853 |
P25 |
25 |
5 |
1750х4500 |
7.875 |
10.905 |
CP35 |
35 |
5 |
1750х4500 |
7.875 |
8.208 |
CP40 |
40 |
5 |
1750х4500 |
7.875 |
7.42 |
Сетка рифленая ТУ У 322-00191264-012-2001 |
|||||
обозначение |
Размеры, мм |
Площадь карты, м2 | Вес 1 м2 сетки, кг | ||
Ячейка |
Проволока Ø |
Карта |
|||
Р3* |
3 |
1.6 |
1500х4500 |
6.75 |
6.81 |
Р4 |
4 |
1.8 |
1500х4500 |
6.75 |
7.254 |
P5* |
5 |
2 |
1750х4500 |
7.875 |
7.401 |
P5 |
5 |
2.2 |
1750х4500 |
7.875 |
8.533 |
P6* |
6 |
2 |
1750х4500 |
7.875 |
6.373 |
P8 |
8 |
2.5 |
1750х4500 |
7.875 |
7.559 |
P11 |
11 |
3 |
1750х4500 |
7.875 |
8.176 |
P14* |
14 |
3 |
1750х4500 |
7.875 |
6.488 |
P15 |
15 |
3 |
1750х4500 |
7.875 |
6.159 |
P18 |
18 |
4 |
1750х4500 |
7.875 |
9.279 |
P20 |
20 |
5 |
1750х4500 |
7.875 |
12.706 |
P25 |
25 |
5,0 н/у |
1750х4500 |
7.875 |
10.905 |
CP30 |
30 |
5 |
1750х4500 |
7.875 |
9.179 |
CP30 |
30 |
5,0 н/у |
1750х4500 |
7.875 |
9.179 |
CP40 |
40 |
4 |
1750х4500 |
7.875 |
4.751 |
CP40 |
40 |
4,0 н/у |
1500х2500 |
3.75 |
4.751 |
CP40 |
40 |
5,0 н/у |
1750х4500 |
7.875 |
7.42 |
CP50 |
50 |
5,0 н/у |
1750х4500 |
7.875 |
6.129 |
СР40х70 |
40х70 |
5,0 н/у |
1500х2800 |
4.2 |
5.899 |
Зная вес канилированной и рифленой сетки, возможно контролировать диаметр проволоки и величину ячейки этих сеток.
Производство осуществляется по ГОСТ 3306-88, ТУ У 28.7-00191046-018-2004, ТУ У 14-2-1212-98, ТУ У 322-00191264.012-2001 из проволоки низкоуглеродистой и проволоки высокоуглеродистой различных диаметров, которую предварительно подвергают рифлению.
Данный вид сетки в Украине не сертифицируется (см письмо).
metizy-94.com.ua
сетка рифленая
Сетка рифленая предназначенная для просеивания нерудных строительных и других сыпучих материалов, а так же для ограждения опасных механизмов оборудования.
Сетка рифленая изготавливается из проволоки с предварительным рефлением, без применения сварки, что способствует сетке выносить высокие ударные нагрузки.
При изготовлении сетки применяют проволоку термически необработанную:
– углеродистую: из стали марок 45, 50, 55;
– низкоуглеродистую: диаметром 8,0; 10,0 мм;
– высоколегированную: из стали марок 12Х18Н9Т, 12Х18Н10Т, диаметром 0,9-6,0 мм, проволоку термически необработанную высоколегированную из стали марок 20Х13, 30Х13 по ГОСТ 18143-72 диаметром 0,9-6,0 мм.
По конструкции сетка различается:
ЧР – частично рифленая – проволоки утка имеют изгиб рифления в местах переплетения, а проволоки основы не рифленые, не имеют изгиб при изготовлении;
Р – рифленая – проволоки основы и утка имеют изгиб рифления в местах переплетения;
СР – сложно рифленая – проволоки основы и утка имеют дополнительные изгибы рифления по сторонам ячейки.
Наиболее часто используемый размер сетки рифленой 1750*4500мм
Скачать Прайс-лист на рифленую сетку можно здесь >>
Ответы на интересующие вас вопросы по сетке рифленой вы можете получить, обратившись к нам:
Адрес отгрузки (производство): 62000, г. Екатеринбург, ул. Чусовской тракт, д. 5 (т-рия “Верхисетского лесхоза, р-н “ИКЕИ”)
Телефоны: +7 (343) 219-02-47 – Андрей,
+7 (343) 219-02-37 – Александр,
+7 (343) 219-02-07 – Александра
+7- 902 -87-01-828.
E-mail: [email protected]
mi96.ru
