Сварочный аппарат Торус-200 для дома, дачи, гаража.
ТОРУС-200 – сварочный аппарат. [ 1 ] [ 2 ]
Здесь скоро будет вся информация, собранная из интернета. Вы узнаете что такое сварочный инвертор или высокочастотный преобразователь. Что из себя представляет конструкция сварочного инверторного аппарата. Какие внутри детальки. Выложим схему сварочного аппарата ТОРУС-200 и рекомендации для его ремонта.

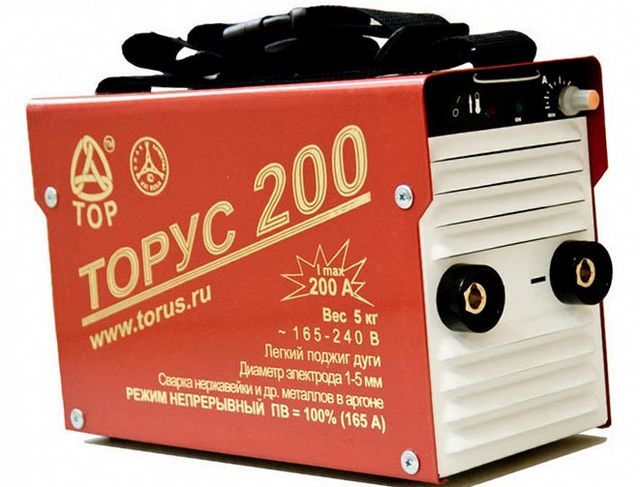

ТОРУС-200 – так выглядит этот сварочный аппарат снаружи.
Мой аппарат еще на гарантии и вскрывать его я не буду, чтобы только сфотографировать. Поэтому здесь будут размещены фотографии вязятые из интернета.
“Сварочный инвертор – это просто! (часть третья)
Устройство сварочного аппарата ТОРУС-200.
ТОРУС-200 – сварочный аппарат инверторного типа представляет собой источник постоянного тока с защитой от КЗ и тепловой защитой.
Преобразователь источника тока выполнен по полномостовой схеме с частотой преобразования около 100 кгц. Регулировка тока производится изменением скважности управляющих импульсов при постоянной частоте.
Выходной выпрямитель выполнен по двухтактной схеме (со средним выводом вторичной обмотки). Каждое плечо выпрямителя смонтировано на отдельном радиаторе и состоит из двух диодных сборок 60CPQ150 или четырёх 30CPQ150.
Выпрямитель, питающий преобразователь состоит из моста GBPC3508W, установленного на радиатор и шести параллельных электролитических конденсаторов 470 мкф 400в. Схема мягкого включения представляет собой реле задержки включения полного заряда конденсаторов выпрямителя питания преобразователя. Исполнительный элемент – э.м. реле замыкающее мощный резистор”.
Взято отсюда http://radio-hobby.org/modules/news/article.php?storyid=511&com_id=2078&com_rootid=2076&
Так выглядел внутри ТОРУС-200 в 2004-2005 годах.
“НО на баластнике держал 210А в течение 7 минут, (при паспортном токе 200А) потом загорелась лампочка превышения температуры. Сделан действительно как самопал!!! С этим полностю согласен. Апаратом пользуюсь 3 года,и некогда не подводил. По професии я – “ВАРИЛА”. Правда есть особенности эксплуатации данного аппарата. Если итересно могу поделится”. С форума http://www.mastercity.ru/old_forum_archive/2/204665.shtml
Так выглядит сварочный инвертор ТОРУС-200 в 2010 году.
Очень заметна разница в конструкции и монтаже сварочного аппарата. Выглядит очень достойно и красиво. Молодцы производители (компания “ТОР”) – подняли свой уровень!
Взято отсюда: http://monitor. net.ru/forum/200-info-325956.html http://valvol.flyboard.ru/topic573-60.html
Нужна схема ТОРУС-250 – Страница 5 – Документации и схемы
#81 copich
Отправлено 14 June 2016 11:37
И еще увидел косяк разорвало резистор и номинала не видно
Пишите
Валери2001
в личных данных есть телефон. Это представитель завода производителя.
Конечно он не подскажет номиналы микросхем. Но может скажет, что за резистор разлетелся. У меня сейчас этого чуда в ремонте нет и глянуть не где.
И может тут: http://valvol.ru/topic573-120.html
что найдете полезного.
- Наверх
- Вставить ник
#82 Валери2001
Отправлено 06 July 2016 17:06
Здравствуйте уважаемые!
Столкнулся с таким вот сварочный аппарат ТОРУС 250
Уважаемый, вы проблему решили? Есть у вас еще какие-либо замечания или предложения?
- Наверх
- Вставить ник
#83 Валери2001
Отправлено 11 July 2016 16:56
Раз нет, тогда просто хочу вставить и свои пять копеек.
- Наверх
- Вставить ник
#84 Winny
Отправлено 06 August 2016 15:44
Резистор там, скорее всего, 3 Ома. А разлетелся из-за того, что помер драйвер 2110 (один из). Не знаю, как в других сварочниках, но в Торусе при вылете МОСФЕТов обычно вылетает и драйвер.
З.Ы, у меня появился вопрос по ремонту Торуса, – прошу подсказки, ваять ли новую тему, или продолжить в этой ? я тут в первый раз, не хочу нарушать сложившиеся правила.
- Наверх
- Вставить ник
#85 tehsvar
Отправлено 06 August 2016 20:26
Тут пишите, что темы то плодить?
- Наверх
- Вставить ник
#86 Winny
Отправлено 07 August 2016 05:53
Пишу
Преамбула (для понимания-представления). Я не ремонтник сварочных, я в прошлом (на протяжении лет примерно 20) телемастер, в настоящее время – киповец на фабрике. Поскольку чинить сварочники некому, а потребность есть – взялся в добровольном (почти) порядке.
Итак. После удачно починенных Ресанты-250 и Ресанты-250 Проф взялся за Торус-255. Первичный осмотр показал : сгорели два (из 16-ти) IRF360, оба моста, резюк 3 Ома по питанию 2110. Заменили одну 2110, мосты, резюк. Для первоначального опробования по совету более опытного ремонтника поставил снятые с мёртвого сварочника 2SK4108 в кол-ве 4 штуки, по одному в плечо вместо 4-х 360-х. Почему 4108, а не родные 360 ? – их не жалко.
Включал ч-з лампу в 500 Ватт, – привычка после ремонта блоков питания телевизоров (и не только их). Торус запустился, лампа еле засветилась. После включения кнопочкой ВКЛ появилось напряжение на выходе, около 60-80 В (контролировал мультиметром типа 830 и автолампой на 24, две нити впослед) и одновременно увеличилась яркость лампы. Плюс к этому дважды прозвучали какие-то трески – тогда на это внимания не обратил ввиду эйфории “урааа, работает !!!”.
Поменял 4108 на родные 360, а поскольку их оставалось 14 штук, то вместо 4-х штук в плечо поставил по 3. Запустили, начали жечь электрод 4-ку. Что безусловно понравилось – при установке тока 60 А дуга зажигалась легко и легко же держалась, при том, что я не сварщик вообще. Далее при попытке поставить и проверить ток 120 и 200 – более опытный сварной вынес вердикт “тока не хватает”, и вскоре после этого пошёл дымок откуда-то из потрохов и выбило автомат.
Вскрытие показало, что все 8 литов 220х400 вспухшие, а у одного прожгло стеночку. При этом сварочник ещё как-то работал.
Поменял литы, и поскольку таких же не нашёл, поставил снятые с другого Торуса 330х400, два вместо 4-х (они более габаритные, три не влезло). Пока менял – помянул незлым тихим словом конструкторов Торуса. Литы упакованы так, что и достать сложно, и сложно даже посмотреть на предмет “вздуло – не вздуло”. Что ещё “порадовало” – это крепёж силовых деталек “под шестигранник на 5.5” – не 5 и не 6, да ещё затянутым с помощью метровой трубы-воротка.
Включили, начали проверять. 60 – есть, 120 – есть, 160 – есть, 200 – есть, даже режет. Потом “чпок !”, и на виду – взорванный 360-й. Опять вскрытие. На этот раз померло два штуки 360-х и 2 резюка на их затворах. В блоке управления резюки целые, 2110 вроде бы тоже (замыкания по питанию нет).
А теперь вопрос.
Отчего такое могло произойти ? транзисторы точно не нагрелись, всё остальное тоже холодное. Плату управления мыл 646-м, место на радиаторах под ключи тоже мыл, платы с литами – мыл.
У меня предположение, что 2110-е нужно было менять парой, а не оставлять одну старую, одну новую – при милой привычке Торуса сошлифовывать наименование это ведь могли быть и не 2110, а, скажем, 2112 ?
Да, и что лучше – поставить 8 штук новых 360 в два плеча по 4, или докинуть по 2 штуки в пару к старым двум ?
Сообщение отредактировал Winny: 07 August 2016 17:05
- Наверх
- Вставить ник
#87 copich
Отправлено 10 August 2016 09:58
Winny,
Производитель обычно рекомендует силовые транзисторы менять после стенда с проверкой и подбором селективным. Но мастера обычно меняют сгоревшее отдельно, не парами не все, а то что сгорело. В итоге часто работает, но и бывает БАХ.
Тут на ваше усмотрение.
А вот повторное выгорание… Так если вместо 4-х в плече вы поставили 3 в плечо, то зачем крутить на максимальную мощность??? Запустился и ладно… восстановить до кондиции и пробовать тогда на максималке.
Далее. Конечно надо глянуть что приходит на затворах транзисторов. А то может у вас сигнал разный из-за не досмотренных деталей. Бывало такое, что вроде работает и даже электрод зажигает, а потом БАХ. Смотришь каждое плечо и видно, что в одном плече все хорошо, а второй работает не правильно, с искажениями сигнал. Это бывало в молодости, а теперь перед подключением силовых транзисторов только осциллограф и сравнение всех сигналов.
- Наверх
- Вставить ник
#88 Winny
Отправлено 10 August 2016 14:50
Понятно. Спасибо.
Осцила нет Его нужность именно для подобных ситуаций давно осознал, но … Озадачил начальство – улита едет, когда-то будет …
Сообщение отредактировал Winny: 11 August 2016 03:17
- Наверх
- Вставить ник
#89 Труборез
Отправлено 20 October 2016 20:24
Здравствуйте. Просветите пож-та. Насколько сильно греется силовой дроссель? Спрашиваю по тому как над ним разместил дежурку. Фо о мож завтра выложу. И второе, если нужен зазор в дросселе, то какой и как его зафиксировать? Спасибо
- Наверх
- Вставить ник
#90 Kron
Отправлено 12 January 2017 14:24
Привет всем,сгорел торус 250,случайно пошло 380в,сгорела микросхема 8 ножечная на блоке питания,наименование затерто,схему найти не смог,кто подскажет
Сообщение отредактировал Kron: 12 January 2017 14:25
- Наверх
- Вставить ник
#91 copich
Отправлено 12 January 2017 14:46
Привет всем,сгорел торус 250,случайно пошло 380в,сгорела микросхема 8 ножечная на блоке питания,наименование затерто,схему найти не смог,кто подскажет
фото платы приложите и ее расположение в аппарате, чтобы было видно где и что и какая плата. А то модификаций полно.
Если с блока вспомогательного питания то Viper22, как один из вариантов.
- Наверх
- Вставить ник
#92 Kron
Отправлено 12 January 2017 15:11
Полную маркировку випера22 можно?
Большое спасибо,разобрался
Сообщение отредактировал Kron: 12 January 2017 15:08
- Наверх
- Вставить ник
#93 Kron
Отправлено 13 January 2017 11:55
Добрый день,питание появилось 15 в,спереди горит зелёный и красный светодиод,выхода нет,на индикации цифровая индикация регулировки силы тока работает,куда смотреть?
- Наверх
- Вставить ник
#94 copich
Отправлено 13 January 2017 13:46
Добрый день,питание появилось 15 в,спереди горит зелёный и красный светодиод,выхода нет,на индикации цифровая индикация регулировки силы тока работает,куда смотреть?
Как говорил мой учитель – “УЧИТЕ МАТ ЧАСТЬ” .
Должно быть 24В. В противном случае ни чего работать не будет.
А лучше бы зарегистрировались и в личку бы скинули, что делаете, что сделали и т.д. А то вырезаем аппендицит через заднее отверстие по телефону.
- Наверх
- Вставить ник
#95 Kron
Отправлено 13 January 2017 14:17
Было написано ранее,что с платы блока питания выход 15в,я с телефона пишу ,ремонтирует другой человек,попросил найти схему на торус 250
- Наверх
- Вставить ник
#96 copich
Отправлено 13 January 2017 16:39
Было написано ранее,что с платы блока питания выход 15в,я с телефона пишу ,ремонтирует другой человек,попросил найти схему на торус 250
А я написал:
Должно быть 24В.
Какой вывод из этого можно сделать? И за что отвечает красный светодиод? Это не вопрос, на который я хочу ответ. Это наводка на размышления.
1. Схему производитель не дает. Представитель на форуме есть. Попробуйте к нему обратиться.
2. в таком аппарате схема то и не нужна. Тот кто не первый день с ремонтом связан, тот разберется.
3. тот кто ремонтирует, пусть тогда тут и пишет. А то глухому говорят, он слепому указывает что делать, а бабушка “Ванга” должна догадаться, что делают.
Надеюсь не в обиду поймете. Просто сложно объяснить, это не в носу ковыряться, и то можно так насоветовать, что палец застрянет или сломаете. Каждый должен заниматься своим делом. Учиться ни когда не поздно!!! Но учиться тому кто будет и дальше этим заниматься. А не через переводчика. Прошу прощения, что прямо и грубо.
Сообщение отредактировал copich: 13 January 2017 16:49
- Наверх
- Вставить ник
#97 МиКахаиЛ
Отправлено 24 January 2017 23:46
Уважаемые форумчане подскажите пожалуйста по моей проблеме: сварочный аппарат ТОРУС-200 , включаю в розетку – молниеносно выбивает пробки, разобрал увидел что взорвался транзистор 16N50C3 и рядом с ним у второго транза потемнела плата(видно от перегрева), выпаял оба – думаю поменяю и всё. Решил сразу проверить всё остальное чтоб докупить все детали и поменять, отпаял от платы провод идущий на мощный диодный мост, включаю в розетку- И тут сразу же включается реле, зелёный диод и диод по перегреву. Я так понял реле что сразу включилось ,вышла из строя плата ПЛАВНОГО ПУСКА? А вот то что она коротит это что? Да и названия то все затёрли засранцы. Подскажите куда глядеть чего делать! да и заодно тут видно какое сопротивление на плате управления ( ранее спрашивалось в теме)
да и схема тут есть но на старый аппарат дуга-200, чем то они похожи. вот
Прикрепленные изображения
- Наверх
- Вставить ник
#98 copich
Отправлено 27 January 2017 11:05
Уважаемые форумчане подскажите пожалуйста по моей проблеме: сварочный аппарат ТОРУС-200 , включаю в розетку – молниеносно выбивает пробки, разобрал увидел что взорвался транзистор 16N50C3 и рядом с ним у второго транза потемнела плата(видно от перегрева), выпаял оба – думаю поменяю и всё. Решил сразу проверить всё остальное чтоб докупить все детали и поменять, отпаял от платы провод идущий на мощный диодный мост, включаю в розетку- И тут сразу же включается реле, зелёный диод и диод по перегреву. Я так понял реле что сразу включилось ,вышла из строя плата ПЛАВНОГО ПУСКА? А вот то что она коротит это что? Да и названия то все затёрли засранцы. Подскажите куда глядеть чего делать! да и заодно тут видно какое сопротивление на плате управления ( ранее спрашивалось в теме)
да и схема тут есть но на старый аппарат дуга-200, чем то они похожи. вот
А что вы называете платой плавного пуска?
Знаний, по вашему описанию, в ремонте сварочного оборудования не много. Поэтому будет лучше если в сервис профильный обратитесь.
Но если самому смотреть то:
1 лампа перегрева перестанет гореть только при выполнении нескольких условий.
2 проверьте первичный выпрямитель
3 все силовые транзисторы отпаиваете и проверяете.
4 проверяете выходной выпрямитель
5 если входная часть будет целая или отремонтирована (первичный выпрямитель), то при отпаянных силовых транзисторах, надо проверить сигналы управления осциллографом. И только после убеждения, что все правильно и осциллограммы соответствуют норме, можно впаивать обратно и проверять как будет работать.
Удачи!
Сообщение отредактировал copich: 27 January 2017 11:07
- Наверх
- Вставить ник
#99 МиКахаиЛ
Отправлено 28 March 2017 23:21
выключатель нв сварке выключен а при включении в розетку на коротко замыкает сеть, (срабатывает реле и коротит). откинул провод приходящий на реле из сети, включаю сварку и горит перегрев. выключателя как будто и нет щёлкаю и ни чего не меняется. Думаю чего то с платой управления.
- Наверх
- Вставить ник
#100 tehsvar
Отправлено 29 March 2017 08:37
Думаю чего то с платой управления.
Ага. А пробки вышибает просто так ? И транзиля сгорели так же ?
Провод то Вы от силовухи откинули. Соответственно и коротить нечему стало.
Самое стандартное – тестер и осциллограф в руки и вперёд. Сгорели транзисторы, возможно ещё микра драйвера, мост.
- Наверх
- Вставить ник
