Барабанный шлифовальный станок по дереву


Барабанный шлифовальный станок по дереву своими руками

Каждый человек, которому приходилось иметь дело с обработкой древесины, знает важность финальной шлифовки готового изделия.

Это касается и держаков на различный сельскохозяйственный инвентарь, и деревянной мебели, и строительных элементов (дверей, окон, подоконников) и любых других изделий из дерева. Шлифовка позволяет убрать заусеницы, а так же предать древесине гладкость и блеск.

Конечно, шлифовальные работы можно выполнить с помощью обычного куска наждачной бумаги или специальной насадки на дрели или угловые шлифмашинки. Но это занимает много времени и не обеспечивает идеальность формы изделия. Поэтому, для таких целей были созданы различный шлифовальные станки.

Барабанный шлифовальный станок

Чаще всего в бытовых условиях и в условиях мелкого производства используют барабанный шлифовальный станок, устройство, принцип работы и возможность изготовления которого своими руками мы и рассмотрим в данной публикации.

Читайте также: «Применение и разновидности кромкообрезных станков».

Барабанная шлифмашинка – устройство, принцип работы

Барабанный шлифовальный аппарат получил свое название от вращающегося цилиндра – барабана, который, собственно, и выполняет функцию шлифовки.

Кроме самой шлифовки, позволяющей снять заусеницы и придать деревянной поверхности идеальную гладкость, такие устройства так же выполняют калибровочную функцию. Шлифовальная машина барабанного или любого другого типа позволяет подогнать деревянную деталь под нужные размеры с точностью до миллиметра.

Данная машина применяется для финишной шлифовки и калибровки плоских и длинных изделий из дерева, таких как щитовые поверхности из дерева, ДСП, ДВП и прочего, двери, подоконники и прочее. Использование такого устройства для обработки цилиндрических деталей не возможно.

Читайте также: «Способы модернизации болгарки своими руками».

к меню ↑

Основные составляющие

Барабанная шлифовочная машина по внешнему виду и набору основных составляющих не имеет принципиальных отличий от любых других станков.

Шлифовальная насадка с креплением незамкнутой шкурки

В базовую комплектацию такого устройства входят следующие элементы:

  1. Станина – часть любого станка, к которой крепятся все остальные элементы.
  2. Двигатель выполняет функцию приведения в действие движущихся частей станка. Чаще всего барабанные шлифмашины по дереву оснащаются двумя двигателями. Один вращает сам барабан по принципу дрели, второй приводит в движение подающую ленту.
  3. Шлифовальный строгальный барабан, на который наматывается и крепится наждачная лента. Он обязательно оснащается натяжным механизмом, с помощью которого при нагреве ленты производится ее автоматическое натяжение. Вращающийся барабан со шлифовальной лентой непосредственно придает гладкость изделию из дерева.
  4. Подающий барабан с транспортерной лентой. Эта часть станка по дереву производит самостоятельную проводку деревянного изделия по шлифовальному барабану. Благодаря ровной поверхности транспортера и одинаковому расстоянию от ленты до барабана по всей его плоскости, изделие равномерно подгоняется под нужные размеры.
  5. Механизм, регулирующий скорость движения транспортерной ленты.
  6. Фиксирующие стойки шлифовального барабана, оснащенные линейкой. Линейка и винтовая фиксация на стойках позволяют выставить необходимую толщину, под которую должно быть подогнано изделие.
  7. Защитный кожух закрывает шлифующий барабан для предотвращения травматизма в процессе работы.
  8. Машина для удаления пыли и стружки.

Читайте также: «Руководство по изготовлению слесарного верстака».

к меню ↑

Принцип работы

Такой шлифовальный станок работает по принципу дрели. Его шлифующую часть вращает двигатель на высокой скорости – в среднем 2000 оборотов в минуту.

Шлифовальная машина может иметь разный вес, разные размеры, длину шлифовального барабана, длину и ширину транспортерной ленты, максимальную и минимальную высоту установки барабана и т.д.

Процесс шлифовки на барабанном станке

Выбор технических параметров устройства зависит от функций, для которых оно приобретается.

После установки станка нужно провести калибровку шлифующего барабана, чтобы избежать эксцентричного вращения и лишних вибраций. К тому же не отцентрованый барабан не сможет ровно зачистить изделия.

Для этого берем два бруса одинаковой высоты, устанавливаем их на подающую ленту, опускаем на них барабан и фиксируем в таком положении. Далее устанавливаем высоту механизма, в зависимости от размеров шлифуемой детали.

Включаем установку. Для первого прохода лучше установить минимальную скорость движения подающей ленты, для финального – максимальную – 3 метра в минуту.

Шлифующий барабан должен набрать обороты, по принципу дрели. После этого кладем деревянный брус, который нужно обработать, на транспортерную ленту. Проход бруса под барабаном происходит автоматически.

Повторяем данное действие нужное количество раз, пока наша деталь не придет в нужную форму и не приобретет заданные размеры.

Замена шлифовальной шкурки на станке с удлиненным барабаном

Если стороны изделия имеют разный размер, высоту барабана нужно регулировать под каждое изменение параметров.

Читайте также: «Обзор оборудования для производства ПВХ окон» и «Особенности отрезных самодельных станков из болгарки».

к меню ↑

Разновидности станков

Если говорить о шлифовальных станках вообще, их классификация производится исходя из двух параметров: область применения и выполняемые функции.

По области применения станки бывают:

  • круглошлифовальные станки. Предназначены для обработки деталей, имеющих круглое сечение;
  • плоскошлифовальные. Их задача – шлифовка плоских деталей. К этому виду относится и барабанная машина;
  • внутришлифовальные. С помощью таких механизмов выполняют обработку внутренних поверхностей изделия. Для этой цели часто используют дрели;
  • специализированные. Предназначены для обработки сложных поверхностей – резьбы, пазы, зубья и прочее.

Разные станки могут выполнять разные функции:

  • обрезка и зачистка;
  • заточка;
  • шлифовка.

к меню ↑

Делаем барабанный станок своими руками

Читайте также: «Как сделать дровокол своими руками?»

Барабанный шлифовальный станок по необработанному дереву сделать своими руками сложно, но вполне возможно.

Шлифовка на плоскошлифовальном станке

Для этого берем список необходимых элементов и ищем подходящий материал и запчасти.

И

i-perf.ru

Создание барабанного круглошлифовального станка / Habr

Введение, предыстория


Мне бы хотелось рассказать о процессе конструирования и изготовления деревообрабатывающего станка. Описать именно сам процесс, в комплексе, со всеми нюансами, с небольшими вставками по специализации в каждой из затрагиваемых отраслей знаний (проектирование, конструирование, электротехника, изготовление и проч.). Без углубления в излишнюю эмоциональность и процесс, и, в то же время — без сухих научных фактов и теоретизирования. Ориентируюсь на популярное и научное изложение, но не без деталей и субъективного мнения )

Предыстория такова: одно время я занимался деревообработкой и мне нужно было шлифовать и плавно выводить криволинейные поверхности на заготовках из твердых пород дерева. начал я этот путь с напильника и ножовки, но быстро понял, что ручной труд хорош только в школе, а для производства надо использовать энергию электричества.

За первым подобным станком я поработал у родственника в гараже, второй сделал самостоятельно, сейчас представляю вам третью реализацию этого изделия.


Предназначение станка, особенности эксплуатации


Подобные станки предназначены для основных и вспомогательных операций по шлифовке поверхностей изделий из дерева, пластиков и цветных металлов на производстве и в быту. А говоря простым языком — барабан (с закрепленной на нем шлифовальной шкуркой) крутится, и подводя и поворачивая к нему заготовку, можно получить именно то, что требуется. Наличие стола (опара для рук и заготовки) позволяет снимать хоть по 0,05 — 0,1 мм за проход. Или, если нужен большой съем — надавливаешь посильнее — снимаем вплоть до 0,6 — 1 мм за проход (на примере дерева типа дуба, клена). Величина подачи так же важна.

По эксплуатации — проще попробовать самому, нежели описать словами. В сравнении с другим деревообрабатывающим оборудованием данный тип станков достаточно безопасен (фрезер, циркулярная пила): все движения легко контролируются, есть опора под заготовку, съем относительно небольшой, острых вращающихся частей нет.

Требования и ограничения


Поставим следующие требования к финальному изделию:
  • Станок должен быть максимально мобильным и малогабаритным. Перенос оборудования с места на место, переезды — все эти факторы ставят во главу угла минимизацию массы и габаритов.
  • Пылеудаление должно присутствовать в изделии «из коробки». При шлифовке образуется мелкая пыль, которая совсем не полезна для здоровья. Для реализации этого пункта в конструкции предусмотрен принудительная вытяжка пыли через щель между диском и рабочим столом. Сзади имеется отверстие для подключение стандартного шланга от пылесоса.
  • Мощность двигателя должна быть достаточна для шлифовки небольших и средних по габаритам изделий. Неоправданный рост мощности двигателя приведет к увеличению массо-габаритных характеристик станка. Берем однофазный двигатель мощностью 250 Ватт.
  • Посадка инструмента на вал двигателя VS развязка привода и инструмента. Наше изделие все таки больше относится к бытовым (нежели к проф. инструменту), мощность двигателя невелика — поэтому можем смело выбрать схему с посадкой инструмента на вал двигателя. Хотя разнесение привода и инструмента сразу же может дать бонус в виде регулировки скорости вращения (через шкивы) и уменьшить вибрации. Но это приведет к удорожанию и усложнению проектирования, изготовления и сборки.
  • Эргономика пользования. Стол не должен быть слишком большим и, в то же время, не слишком маленьким. Высота расположения рабочей поверхности важна (если шлифуешь больше чем 20-30 минут в день). Характеристики подбираются индивидуально.
  • Освещение рабочей зоны должно присутствовать, свет должен падать сверху. Плафон должен иметь возможность двигаться и фиксироваться в широких пределах.
  • Барабан должен быть сменным, с легкой возможностью замены шлифовальной ленты.
  • Реверс. Барабан должен крутиться как по часовой стрелке, так и против (требуется для удобства шлифовки деталей).

Немного о компьютерном моделировании и этапах разработки

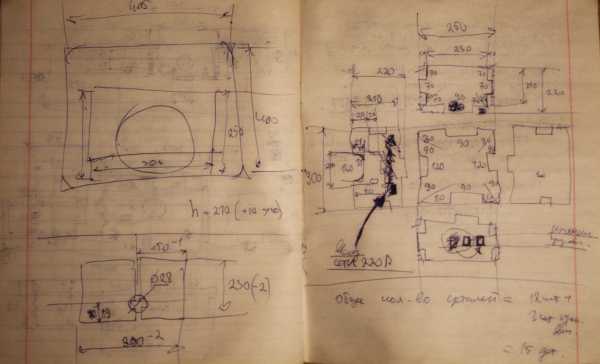

Создание чертежей деталей для передачи их в работу — это уже последний этап работ. Первоначально я долго обдумываю изделие, «кручу» его в голове, компоную элементы и т.п. Потом идет бумажный этап — черту схемы, наброски, эскизы. Прикидываю возможность реализации всего нарисованного, переделываю — и так по кругу. Потом идет уже этап рабочих чертежей с реальными размерами (пока ещё на бумаге). Опять надо согласовывать и учитывать все размеры и детали между собой. Это самый сложный этап. Так как нет компьютерной модели, все в голове — ошибки таки имеют место быть.

Дальше все проще: в 2D CAD программе черчу детали под порезку лазером, фрезеровку, точение и т.п. Я использую DraftSight — данная программа бесплатна для некоммерческого использования и обладает почти полным функционалом Автокада по 2Д черчению + сохраняет файлы в форматах *.dxf, *.dwg.

Черчение на данном этапе — это простейшая работа без намека на творчество, надо лишь быть внимательным и аккуратным к вводимым размерам. Некоторые чертежи отдельных деталей я вообще рисую на бумаге — так и проще и быстрее. ЕСКД не соблюдаю (и знаю лишь частично), но токари, как правило, понимают и делают все что требуется 🙂

Я осознаю излишнюю простоту и халатность в подготовке документации. Собираюсь внести изменения в этот процесс.

Как минимум планирую делать сборочную модель изделия в программе 3D моделирования. Предварительная визуализация изделия намного проще, быстрее и дешевле, нежели создание прототипа и внесение корректировок постфактум.

Я перепробовал множество программ (бесплатных) и остановился на SketchUp. В ней можно быстро сделать прототип (с точными размерами): посмотреть результат, повертеть изделие в 3Д, проверить ошибки и т.п. Да, это не твердотельное моделирование, а всего лишь каркас из плоскостей, но на данном этапе мне этого достаточно. Ближайший аналог (из бесплатных) — FreeCAD, но эта программа пока находится в стадии бета-тестирования.

Вообще, самым перспективным подходом является создание твердотельной 3Д модели, а затем уже по ней — получаем какие угодно чертежи, разрезы, сечения, тестируем нагрузки и т.п. Но всему свое время, к этому надо дорасти (иметь время и силы на осваивание, делать крупный проект по такому принципу).

Например, в этом станке я ошибся в двух местах (некритичных) при заказе фрезеровки фанеры. Обе ошибки были быстро устранены, но я понял, что надо осваивать предварительную сборку деталей в 3Д (чтобы избежать таких явлений в дальнейшем и упростить себе работу).

Процесс изготовления


Двигатель и барабан у меня уже были (остались от предыдущей версии этого станка). Фанеру я быстро заказал (по электронной почте, детали были доставлены через почтовую службу — забрал коробку в ближайшем отделении).

Электрическая часть — что-то было в запасах, что-то докупил на рынке. Инструменты все были в наличии. Начертил схему, порезал провода, обжал, собрал все вместе, проверил — работает, крутится, переключается. Соединения проводов и кнопок все разъемные, скрутки пропаяны и обжаты. Сначала я припаивал провода к кнопкам, но потом перешел на автомобильные разъёмы — так проще в сборке и эксплуатации.

Барабан требует балансировки. Если его не отбалансировать — станок будет в буквальном смысле «прыгать» по столу при включении. Для этой операции у меня есть отдельное приспособление.

Минусом данной конструкции является то, что двигатель «намертво» закреплен в корпусе станка. Но, подшипники смазаны, двигатель надежный, отверстия для охлаждения в корпусе есть — будем надеяться на долгосрочную работу изделия.
Сейчас я уже, конечно бы, покупал промышленные асинхронные двигатели: они и «фланец» и «лапы» имеют по умолчанию, и роторы в них отбалансированы получше, чем в двигателях от стиральных машинок.

Как дополнительная опция я хотел поставить в корпус охлаждающий вентилятор (от компьютера, на 5-12 Вольт). Но потом отказался от этой затеи — надо было бы вставлять ещё и блок питания, и отверстие под вентилятор в корпусе вырезать, кнопку включения для него делать и т.п.
Тепловое реле для защиты двигателя типа РТ-10 я так же не вставил.

Так же (теоретически) подсветку рабочего места так же можно было бы запитать от единого блока питания, расположенного в корпусе станка. Это бы усложнило электрическую схему и монтаж (вместе с реле и вентилятором), но кардинально повысило уровень изделия, и профессиональность разработки. В качестве лампы освежения можно было бы выбрать бытовой или промышленный (на 36 вольт есть светильники) экземпляр. Напрашивается светодиодная подсветка, но мне ближе обычная лампа накаливания (по спектру). Выбор системы освещения — это отдельная тема для дискуссии.

Для подключения пылесоса есть специальное отверстие диаметром 40 мм в задней части корпуса. Т.е. можно будет подсоединить туда патрубок D40 мм напрямую или шланг от бытового пылесоса D32 мм через переходник. Т.е. ещё на этапе проектирования были использованы стандарты для выбора диаметра отверстия для подключения системы пылеудаления.

Сборка — механика

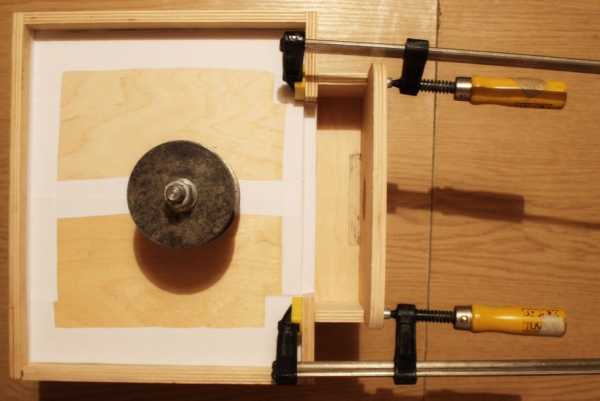

Из порезанных фанерных заготовок склеиваем корпус.

Монтируем короб пылеуловителя. Пылесос будет всасывать воздух через щель между барабаном и рабочим столом. Теоретически, вместе с воздухом будет удаляться и образовавшаяся при шлифовке пыль.

Электрика смонтирована в корпусе.

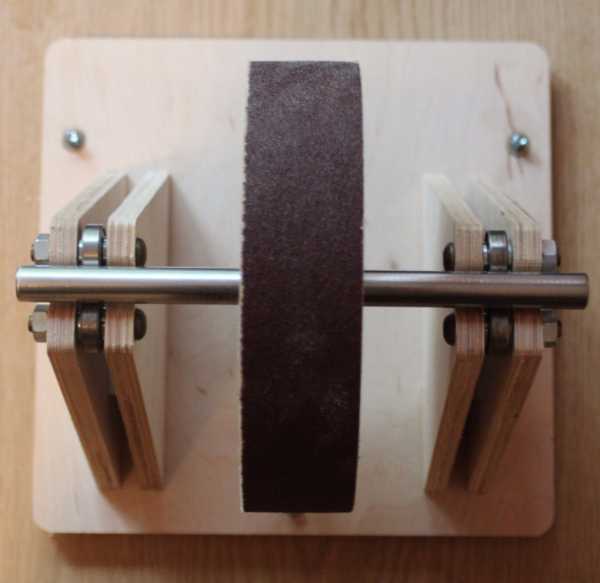

Балансируем шлифовальный барабан на специальном приспособлении.

Подшипники использованы для обеспечения вращения балансировочного вала.

Балансировка производится путем высверливания в теле диска отверстий.

Все детали готовы к покраске.

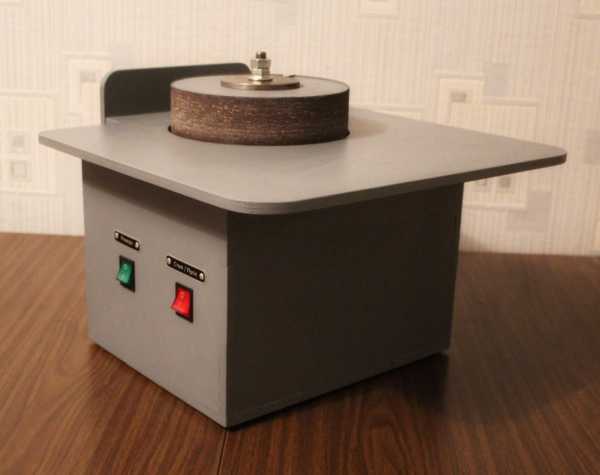

Получившийся результат.

У меня были шильдики с соотв. надписями. Применил их на данном станке (установил при помощи заклепок). Получилось достаточно красиво и информативно.

На корпусе сзади видно гнездо под стандартный кабель питание и отверстие (с установленной водопроводной втулкой) для пылесоса.

Сборка — электрика


Рисуем принципиальную электрическую схему.

Обрезаем провода, обжимаем концы правильно.

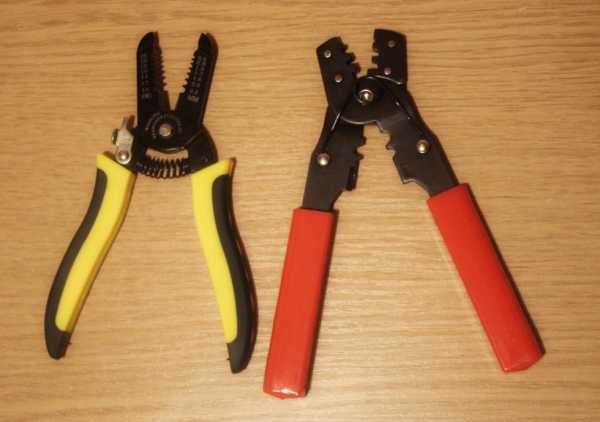

Пользуемся специализированным инструментом.

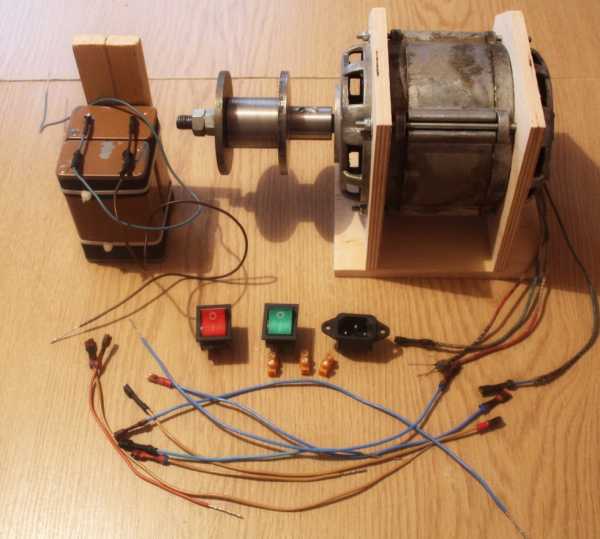

Собираем вместе все компоненты.

Все смонтировано в корпусе.

Тестирование в работе


Тестирование аппарата показало достаточно хорошее удаление пыли при шлифовки. Двигатель греется, но немного, так как ему и положено. Плоскость барабана перпендикулярна столу (в пределах не более нескольких градусов). Станок достаточно мобилен и легко переносим. Остановить барабан путем прижатия к нему заготовки не удавалось (особо сильно я не давил). Вибрации станка при работе минимальные (но все равно присутствуют).

Получивший результат


В результате у нас получился станок с следующими характеристиками:
  • масса: 8,5 кг
  • габаритные размеры (ДхШхВ): 400х300х350 мм
  • мощность двигателя: 250 Вт (50 Гц, 220 В)
  • диаметр шлифовального барабана: 182 мм
  • линейная скорость шлиф. ленты: 13,5 м/с
  • выход для подключения пылеуловителя: +
  • съемный барабан (с возможностью замены шлиф. шкурки): +
  • реверсирование вращения шлиф. барабана: +

Недостатки, возможные улучшения:
  • подсветка рабочей зоны
  • принудительное охлаждение двигателя
  • установка теплового реле для защиты двигателя

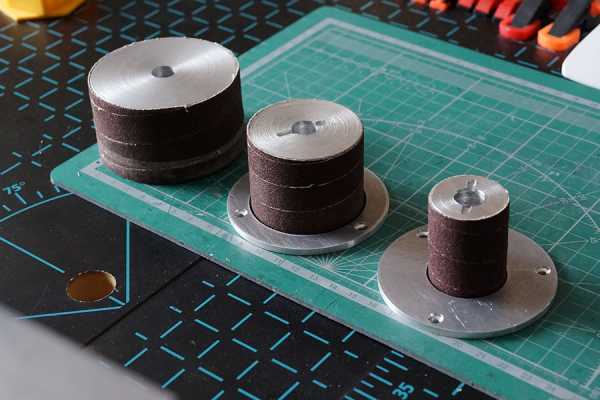

  • сменные шлиф. барабаны разного диаметра
  • регулировка оборотов инструмента
  • ограничить самопроизвольный запуск двигателя в ситуации когда питание «пропало и снова появилось»

Выводы и заключения


Проектировать это одновременно и сложно и просто. Изготовление по настоящему качественного, продуманного и проработанного в мелочах изделия — долгий процесс с многими итерациями (повторениями).

Буду рад услышать ваши мысли, замечания, предложения.

habr.com

Шлифовальный станок барабанный по дереву своими руками

Главная » Станок » Шлифовальный станок барабанный по дереву своими руками

Шлифовальный станок по дереву: как сделать своими руками

Одним из ключевых методов обработки дерева считается шлифование. Ручной метод известен уже давно: деревянный брус оборачивается наждачной бумагой, и при помощи такого приспособления возделываемой заготовке придают требуемую форму.

Оглавление:

  • Области использования
  • Конструкция и особенности станка
  • Принцип работы шлифстанков
  • Разновидности и характеристики
  • Дисковый
  • Ленточный
  • Барабанный
  • Шлифстанок два в одном
  • Плоскошлифовальный станок своими руками
  • Образец конструкции

Метод малоэффективный и требует больших физиологических стараний. Специалисты, работающие с деревом регулярно, применяют малую механизацию. В реализации презентованы различные готовые приспособления, при помощи которых можно подвергать обработке древесные заготовки разного размера. Для понимания всего механизма работы проанализируем определённые из них.

Области использования

Ленточный станок может быть использован для обрабатывания элементов, произведенных из разных материалов: древесины, стали, разных цветных металлов. Что удобно, подвергать обработке при помощи такого станка можно составляющие, которые имеют разную конфигурацию: четырехугольную, круглую и плоскую. При помощи подобного оснащения можно подвергать обработке круглые и трубные составляющие, отличающиеся большим диаметром поперечного сечения.

Ленточный электростанок используется для ликвидации незначительных недостатков возделываемой плоскости:

  • углублений;
  • возвышенностей;
  • заусенцев;
  • обработки финишного покрытия;
  • удаления наплыва грунтовки и лака, грата;
  • шлифовки внутренних плоскостей;
  • обработки закруглений на плоскости детали.

Основными задачами, которые осуществляет ленточный станок шлифующей группы, считаются:

  • финишное сглаживание обрабатываемой плоскости;
  • доведение уровня шероховатости плоскости до требуемого материала;
  • доведение возделываемых плоскостей до уровня гладкости перед их напылением лаком и иными отделочными материалами.

Конструкция и особенности станка

Рабочим прибором любого ленточного шлифовального станка считается лента, на плоскость которой нанесён шлифующий порошок. Она сделана в виде кольца и расположена между 2-мя вертящимися барабанами, один из которых считается ведущим, а второй — ведомым.

Вращение на основной вал ленточного станка переходит от электродвигателя, который объединён с ним ременной передачей. Темп перемещения ленточного приспособления можно корректировать, тем самым меняя режимы обрабатывания элементов. Лента плоскошлифовального станка может размещаться горизонтально либо в вертикальном положении, а также под конкретным углом, что допускают определённые модификации оснащения этой группы.

Выбирая модель ленточного шлифующего станка для обрабатывания той либо другой детали, важно принимать во внимание длину плоскости, которую следует подвергнуть шлифовке. Удобнее подвергать обработке в подобных станках детали, протяжённость поверхности которых меньше, чем протяжённость шлифующей ленты и рабочего стола. При соблюдении подобных условий и качество обрабатывания будет значительно выше.

Ленточный электростанок может иметь разное конструктивное выполнение: с подвижным и недвижимым рабочим столом, с лентой. К одной категории принадлежит широколенточное спецоборудование, отличительная черта которого состоит в том, что их рабочий столик, являющийся одновременно и компонентом подачи, сделан в форме гусеницы. В этих модификациях оснащения, в конструкции которых предусматривается рабочий столик, шлифующая лента находится в горизонтальной плоскости, а в оснащении с независимой лентой, где стол не учтен, она может иметь разное пространственное состояние.

Обязательным конструктивным компонентом любого ленточного шлифующего станка, в том числе и настольного, считается вытяжное приспособление, что необходимо с целью удаления пыли, в большом числе образующейся в процессе обрабатывания. Как профессиональный, так и любой самодельный абразивный станок, применяемый в своей мастерской, приводится в работу от электрического мотора.

Принцип работы шлифстанков

К главным характеристикам работы ленточного шлифующего станка принадлежат темп подачи и усилие, с которым лента может прижиматься к возделываемой детали. Подобные характеристики, как уровень зернистости шлифующей ленты, необходимо подбирать в зависимости от того, из какого материала сделана возделываемая часть, а также от уровня шероховатости, которой должна владеть плоскость подвергнутого обработке изделия.

Характеристики материала, в частности, его прочность, в первую очерёдность влияют на то, с какой зернистостью необходимо подбирать шлифующую ленту. Системами обрабатывания, которые непосредственно объединены между собою, считаются темп подачи и напряжение прижима ленты. Таким образом, в случае если осуществлять шлифование на большой скорости, но с небольшим усилием прижима шлифующей ленты, то определённые зоны плоскости детали могут быть невозделанными. В случае если же, напротив, повысить напряжение прижима и уменьшить темп подачи, то можно встретиться с тем, что в единичных местах возделываемой плоскости могут возникнуть прожоги и потемнение материала.

На итоги шлифовки оказывает воздействие и то, в какой степени высококачественно слеплена шлифующая лента. Для того чтобы приобрести значительное качество обрабатывания и не встретится со сбоями в работе станка, не следует применять шлифующие ленты, которые приклеены неправильно или имеют надорванные края. При одевании ленты на валы оснащения необходимо размещать её таким образом, чтобы конец шва, находящийся внахлёст, не задевался о плоскость возделываемой детали, а проскальзывал по ней.

Разновидности и характеристики

Дисковый

Исходя из наименования, рабочая плоскость выполнена в виде диска. Система довольно элементарная — на ось мотора надевают круг с хорошей жёсткостью. Наружная плоскость имеет напыление в виде липучки, на какую укрепляется наждачная бумага. Практически никаких редукторов и приводных элементов не требуется. Напряжение при шлифовке незначительное, ось ротора абсолютно справляется с нагрузками.

i-perf.ru

Калибровально-шлифовальный барабанный станок SR-R 1370 Light

Предназначен для калибрования и шлифования мебельных щитов, брусков, и других деталей имеющих плоскую поверхность. Обрабатывать можно различные материалы: массив древесины, МДФ, ДСП.

Шлифование осуществляется двумя шлифовальными барабанами увеличенного диаметра (150 мм). Первый барабан металлический – для калибрования заготовок. Второй барабан обрезиненный – для деликатного шлифования.

Лента наматывается на барабаны по спирали и закрепляется удобными фиксаторами. На второй барабан рекомендуется устанавливать ленту меньшей зернистости, чем на первый. Подача заготовки осуществляется ленточным транспортером с приводом от отдельного двигателя, большое «пятно контакта» заготовки с транспортером исключает ее смещение во время обработки. Прижим заготовки с помощью 5-и подпружиненных прижимных роликов позволяет подавать короткие заготовки длиной от 100 мм.

Шлифовальные станки применяются на мелких и средних мебельных производствах, для обработки массива древесины, МДФ, ДСП.

Преимущества:

  • Простая и быстрая замена ленты, низкие затраты на инструмент
  • Низкое энергопотребление
  • Не большие габариты
  • Жесткий стол на 4-х опорах
  • Эффективная система подачи заготовки, прижима и стружкоудаления.

Конструктивные особенности:

Два шлифовальных барабана. Лента закрепляется по спирали – это позволяет быстро и удобно ее менять.

Первый шлифовальный барабан металлический – для калибровки.
Второй шлифовальный барабан обрезиненный – для деликатного шлифования.

(На фото валы без ленты)


Крепление ленты к барабанам с помощью удобного и простого зажима.


Регулировка высоты стола по микрометрической шкале – позволяет быстро и точно настроить станок на нужную толщину обработки.


Прижим детали осуществляется подпружиненными вальцами. Вальцы расположены в следующей конфигурации:

  • Перед первым барабаном: 2 вальца
  • Между первым и вторым барабаном: 1 валец
  • После второго барабана: 2 вальца

Такая конфигурация позволяет обрабатывать короткие заготовки длиной от 100 мм.


Специальные масленки для смазки подшипников, что значительно увеличивает их срок службы.


Эффективная система удаления пыли:
К каждому барабану подведен патрубок. Патрубок практически вплотную примыкает к барабану по всей его длине – это значительно повышает ресурс ленты, за счет эффективного пылеудаления даже по краям барабана.

Техническая характеристика



SR-R 1370 Light

Макс. ширина заготовки, мм

1370

Макс. толщина заготовки, мм

100

Размер стола, мм

1370×970

Диаметр шлифовальных валов, мм

150 х 2шт

Скорость вращения шлифовальных валов, мм

1720

Скорость подачи конвейера (инвертер), м/мин

2 – 8

Мощность шлифовальных валов, кВт

11

Мощность двигателя подачи, кВт

0,4

Габариты, мм

1650х1150х1075

Масса, мм

550

Отзывы о Калибровально-шлифовальном барабанном станке SR-R 1370 Light


Пока нет отзывов на данный товар.


Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

www.stankoff.ru

Вертикально-барабанный шлифовальный станок: kuliba — LiveJournal

Также приобрел у Александра Полякова вертикально-барабанный шлифовальный станок. Это совсем новый продукт в линейке модельных станков Александра и, как я понял, мне достался второй экземпляр. Он о нем также рассказывает в своем видео.

Станок представляет собой железную коробку с упрятанным внутри двигателем. Барабан через втулку надевается прямо на ось.

Также к нему идут набор сменных барабанов различного диаметра с проставочными шайбами.

Сами барабаны утоплены в дюралевый столик на 2-3 мм, поэтому обработка детали идет по всей поверхности.

Концепция станка мне понравилась, но сам станок требует доработки.

Во-первых, сами барабаны никак не отбалансированы, и столик просто прыгает по столу. Самый большой барабан делает из станка стиральную машинку в режиме отжима. Как решение – можно балансировать барабан путем высверливания в нем отверстий или, как крайнее решение, крепить станок струбциной к столу. Боюсь что при такой тряске и массе барабана втулка на оси продержится недолго. Пока же приходится работать на барабанах малого диаметра.

Второй недостаток связан с креплением самой втулки. Она крепится на двух шпильках, которые чиркают о корпус. О удобстве монтажа-демонтажа втулки я и не говорю. Сделал заказ на aliexpress на конусные винты под шестигранник.

Непонятно как будет вести себя станок при дальнейшей эксплуатации, пыль от работы наверняка будет проникать через отверстие в корпус к двигателю.

Кнопка перестала работать после двух включений. Тоже заказал новую. И заказал электрический шнур с заземлением, поскольку корпус немного “бьется” током.

Ну и как пожелание на будущее – сделать столик подъемным. Тогда можно будет использовать всю высоту барабана, а не только его нижнюю часть.

kuliba.livejournal.com

Самодельный барабанный шлифовальный станок

Зачем покупать станок, если сделать его можно из подручных материалов?!

Сегодня многое требующееся для изготовления точных деталей оборудование можно не только купить, но и самостоятельно изготовить. Причем самостоятельное изготовление позволяет учесть все свои требования и пожелания и при этом сэкономить средства. Не является исключением и такая техника, как шлифовальный станок. Конечно, прежде чем изготавливать или приобретать такую машинку, требуется задуматься о том, действительно ли она необходима. Также стоит выбрать оптимальный вид оборудования, ведь, оказывается, их несколько.

Так, сегодня можно приобрести ленточные шлифмашинки, а также комбинированные и с плоскими кругами. Но изготавливать мы будем самую востребованную технику – барабанную, которая актуальна, когда требуется калибровка реек. Ведь такое оборудование, изготовленное собственноручно, позволит сделать полумиллиметровый шпон, имеющий ширину в 10 см., а также рейку с квадратным сечением. Причем точность изготовления этих пиломатериалов может составлять 0,1 мм. Барабанная шлифмашина, обладающая такой точностью, актуальна для моделистов, которым необходимо оперативно изготовить шпангоуты, определенной длины мачты и различные обшивки.

Для того чтобы самостоятельно изготовить такое оборудование, необходим барабан с наждачной бумагой, исправно работающий двигатель, инструкция по изготовлению и немного свободного времени.


Двигатель для станка

Двигатель выбирается в зависимости от особенностей эксплуатации изготовляемого самостоятельно оборудования. Для того чтобы собрать шлиф машину подойдет достаточно мощный двигатель, имеющий небольшие размеры и обладающий частотой вращения 1500-3000 оборотов в минуту, 200-300 ваттный. Чтобы подключение было простым, стоит выбирать однофазный двигатель, асинхронный.

Если взять двигатель на 1500 оборотов, то потребуется конденсатор 4 мкФ – 600 В и 2 обмотки, одна из которых имеет сдвиг по фазе. На приклепанной шильде можно рассмотреть некоторую часть схемы. Однако изготавливать барабан придется самостоятельно.


Барабан

Для барабана потребуется 8-миллиметровая ось из металла и 4 соединенные на ней при помощи эпоксидной смолы сосновых бруска. Полученную конструкцию необходимо обточить на специальном токарном станке. Ведь требуется получить идеально ровный цилиндр. По длине получившегося цилиндра выбивается паз таким образом, чтобы в нем можно было закрепить прижимную планку.

Но перед планкой стоит установить в цилиндре мебельные бочонки, для закрепления которых также используется эпоксидная смола. Мебельный бочонок снаружи имеет резьбу около 11 мм, внутри же резьба стандартная – М6. Стоит отметить, что приобрести винты М6 не составит большого труда.

Устанавливается пленка при помощи этих мебельных винтиков, у которых имеется шлиц. Винты закручиваются или отверткой, или шестигранником. Барабан должен будет вращаться, поэтому устанавливается он на подшипники. Очевидно, что для подшипников придется специальным образом точить стакан.


Стакан с фланцем для крепления

Применяя горячую посадку, стакан, имеющий фланец, с небольшим усилием одевается на подшипник. Для этого предварительно стакан точится таким образом, чтобы диаметр подшипника был чуть-чуть его больше. Перед надеванием стакан нагревается на плите. А заготовка для уголка, на который будет прикрепляться стакан, вырезается из уголка, имеющего полочку 50мм.


Заготовка

Чтобы прибор отличался компактными размерами, в изготавливаемом станке барабан устанавливается сверку. Поэтому необходимо смастерить корпус. Для этого придется использовать фанеру с толщиной 10-15 мм. Корпус станка представляет собой полочку, на которую впоследствии будет установлен барабан и две боковые стенки.

Двигатель же будет прикручен к полочке, располагающейся снизу. Двигатель и барабан должны быть соосными. В этом случае можно будет избежать дребезжания и вибрации станка во время работы. Поэтому рекомендуется установить барабан и двигатель на разные стороны одной и той же фанеры. В самой же полочке из фанеры необходимо сделать отверстие для ремня. Стакан, в который будет устанавливаться первый подшипник, прочно прикрепляется на фанеру.

Второй же устанавливается на полочку через уголок. Т. к. из-за установки бочонков и прижимной планки, центровка барабана явно нарушится, то ее необходимо будет восстановить. Нужно просто раскрутить барабан и внимательно посмотреть, как он остановится. Процедуру следует повторить. Если прижимная планка постоянно оказывается внизу, то, вкручивая саморезы, можно добиться того, чтобы останавливалась прижимная планка произвольно.

Затем необходимо с использованием мебельных бочонков и болтиков М6 установить двигатель. Станок практически полностью готов. Однако толщина шлифовки должна регулироваться. И сделать это можно с применением фанеры и специальной рояльной петли.


Установленный двигатель

Столик также должен регулироваться. И для этого в предварительно закрепленный мебельный бочонок вкручивается винтик М6, длина которого довольно большая.


Регулировка бочонка

На винтик накручивается гаечка, благодаря которой легко можно зафиксировать определенное положение столика. Следует отметить, что, после даже очень аккуратного выполнения всех этих работ, барабан наверняка окажется немного перекошенным относительно оси петли. И это необходимо откорректировать. Для этих целей потребуется кусок наждачной бумаги с шириной, равной ширине столика.

Наждачка кладется на столик и включается только что собранный станок. Столик потихонечку прижимается к барабану. Только, проделав данную манипуляцию, можно быть абсолютно уверенным в том, что образующая барабана стала идеально параллельна поверхности столика. Итак, станок готов. Осталось только установить на него наждачную бумагу соответствующего размеру и начать его эксплуатацию.

Рейки в данном случае подаются навстречу барабану. Также при необходимости можно сделать и некоторые небольшие улучшения. В частности, между двигателем и основанием легко можно закрепить резину. Можно прочно прикрепить конденсатор, закрепить имеющийся шнур, а также скрыть электрику, что наверняка значительно улучшит внешний вид получившегося прибора.

Для облегчения эксплуатации станка можно на винт, предназначенный для регулировки, установить диск со шкалой. Для начала необходимо рассчитать соотношение как за счет винта поднимается столик под барабаном. Ведь, зная шаг резьбы, можно выяснить угол, на который поворачивается винт для того, чтобы подъем столика над барабаном составлял 0,1 мм.

Для того чтобы определить более высокую точность, задуматься об этом стоит заранее. Еще до того, как столик будет установлен, необходимо определить положение оси стола и барабана, а также рассчитать, как должен располагаться винт для того, чтобы требовалось несколько полных поворотов винта, чтобы столик поднимался четко на целое число десятых миллиметра.

Актуальной задачей остается вопрос о том, где приобрести детали, требующиеся для того, чтобы сделать станок. Как правило, все эти элементы легко можно приобрести на самой обыкновенной барахолке, на которой продаются всякие инструменты и железяки. Для изготовления шкива и стаканов потребуется наличие токарного станка. Поэтому стоит найти токаря и воспользоваться его помощью. Фанера и бруски найдутся в хозяйстве. В крайнем случае, можно порасспрашивать друзей и знакомых. Саморезы и винтики легко можно купить в любом магазине строительных материалов. Мебельные бочонки и рояльные петли также можно заказать в любом магазине, в котором продается фурнитура для мебели.

Если же отдельно приобрести бочонки не удается, то можно купить мебельные уголки и эксцентриковые стяжки, в которых они установлены. Для изготовления станка требуется 8 мебельных бочек. 4 бочонка требуются для установки двигателя. Один необходим для установки винта, а три потребуются для закрепления планки, которой прижимается наждак. Также потребуется и дюралевый уголок, который также можно найти на рынке. Вот и получается, что только для изготовления стаканов под подшипники необходимо обращаться к профессиональным токарям.

Все же остальные элементы, требующиеся для изготовления станка в домашних условиях, легко можно или купить на рынке, или найти в собственном хозяйстве, или отыскать у знакомых.

www.shtray.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
