Как разобрать штангенциркуль электронный

Когда дома начинаешь мастерить что то, частенько возникает необходимость в штангенциркуле, и вот пытаясь в очередной раз сделать не пойми, как замер который за секунду можно сделать штангелем, решил я что настала пока его купить. Поискав по нашим окрестным магазинам и рынкам был несколько озадачен результатами. Одним словом, может быть где то и есть отечественные новые, или в хорошем состоянии старые штангенциркули, но мне такие места найти не удалось, так что заказал себе штангель с TaoBao вот о нем и расскажу. Выбор остановился на штангеле от фирмы MNT на мм с глубиномером и ценой деления шкалы 0. Доставка заняла полтора месяца, что с учетом времени на формирование посылки посредником, по-моему, нормально.


Поиск данных по Вашему запросу:

Как разобрать штангенциркуль электронный

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Бюджетный 150мм электронный штангенциркуль
  • Модификация электронного штангенциркуля
  • Штангенциркуль – его устройства, механизмы и правила измерения
  • Электронный штангенциркуль с диапазоном измерения до 150 мм.
  • Механически, стальной штангенциркуль из Китая, какой он.
  • Глючит штангенциркуль
  • Электронный штангенциркуль с глубиномером
  • Как разобрать штангенциркуль
  • Глючит штангенциркуль

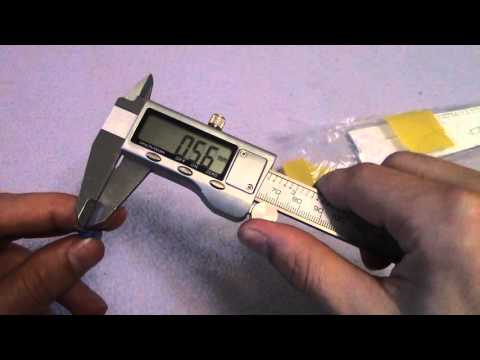

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Цифровой штангельциркуль. Доработка и ремонт

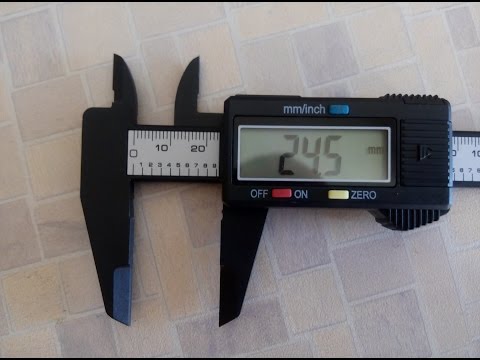

Бюджетный 150мм электронный штангенциркуль


Забыли пароль? У меня механик обычно у электронных только губки размагничивает и глубиномер, на той же штуке что и простые. Правда предварительно вынимает батарейку. Принесли электронный штангель. Не работает, горит точка и mm, все, на кнопки не реагирует. Замена батарейки результата не дала. Рабочая плата на “нерабочем” штангеле – точка и mm. Плата с нерабочего на рабочем штангеле – все прекрасно и точно работает.

Явно проблема в штанге, плата каретки ее “не видит”. Вернули все на свои места. Промыли штангу спиритусом. Пока спиритус не выветрился, на дисплее циферки появились, но меняются хаотически, на кнопки реагирует. Выветрился – дисплей горит, цифирки больше не меняются, на кнопки опять не реагирует. Вроде не намагничен, но так как все равно не работает штангу каретку сняли попытались размагнитить.

Результата так же не дало. Всё связано с перемещением малой пластины головка штангеля вдоль большой шкала штангеля , при этом незаряженная часть большой пластины заряжается и вроде как заряд протекающий через образованный этими пластинами конденсатор пропорционален перемещению малой пластины.

Как-то так. Вот так же примено выглядят каретка и плата. Со штанги пленку не снимала, как выглядят ламели на моем не знаю. И вот сайт и статья в pdf-е на ангицком стр. Зубной щеткой и водой с фейри, особенно тщательно стыки пленки и штанги, напоследок – последовательно дистиллировкой, спиртом, и сушить-сушить-сушить. Скорее всего, через неплотную склейку проникла СОЖ или что-то подобное не знаю, в цеху был ШЦ или где и закоротила ламели на штангу, возможно еще и оставила продукты коррозии.

Правда на торцах штанги есть небольшие пятнышки коррозии, и в коробке на поролончике тоже какие-то ржавые разводы видны.

Мысль что залили и закоррозировало – была. Боковые зазоры между штангой и пластиком с медью механически прочистили, спиртом промыли, контакта вроде нет. А вот как смыть коррозию если она есть под пластиком не срывая его? Зубная щетка туда не доберется. Наверно надо чем-то растворять, но ферей как-то не хочется.

В лучшем случае ламели закорочены не коррозией, а водорастворимыми компонентами СОЖ, которые вымоются из щели за счет диффузии. Промывка дистиллированной водой и спиртом не даст образоваться новой коррозии. Можно попробовать делать это в ультразвуковой ванне. А еще есть прекрасный растворитель диметилсульфоксид в аптеке продается как “Димексид” , но сперва надо проверить на нерабочем участке, не отклеится ли от него пластик.

Сходила в хим. Подержали где-то часик. Потом промыли дисц. Оставили на ночь в спирте, сушиться оставили у эл. За полчаса хорошо нагрелся, но рукой держать было можно. Охладили на плите, приставили каретку – и, о чудо! Собрали, проверили – не врет. Но теперь появилась другая проблема – при быстром или резком движении каретки ноль убегает на цифру кратную 5, Катеринка из выше прочитанного могу посоветовать, возми ГО и шандарахни по этому СИ, выпиши извещение на списание, а спирт налей в бутылку в соотношении с водичкой и переверни, вдарь по донышку и выпусти джина, затем помяни старого друга циркуля штангеля.

Катеринка, из выше прочитанного могу посоветовать, возми ГО и шандарахни по этому СИ, выпиши извещение на списание, а спирт налей в бутылку в соотношении с водичкой и переверни, вдарь по донышку и выпусти джина, затем помяни старого друга циркуля штангеля.

Комментарии могут оставлять только зарегистрированные пользователи. Зарегистрировать новый аккаунт. Ни один зарегистрированный пользователь не просматривает эту страницу. Автор: evGeniy Создана 27 Ноября Автор: seregka90 Создана 25 Января Автор: МихаилК Создана 1 Марта Автор: ogmetr72 Создана Среда в Автор: efim Создана 31 Декабря Автор: mpanikovskiy Создана 14 Июня Автор: Alex Создана 24 Января Автор: efim Создана 4 Марта.

Автор: AtaVist Создана 11 Августа Автор: метролог Создана 10 Сентября Автор: sergeevich Создана 26 Декабря Автор: evGeniy Создана 4 Февраля Автор: Metrolog-sever Создана 2 Июля Войти Запомнить меня Не рекомендовано на общедоступных компьютерах. Опубликовано 30 Ноября Ответьте пожалуйста на вопрос: Как можно размагнитить электронный штангенциркуль? Поделиться этим сообщением Ссылка на сообщение Поделиться на других сайтах.

Опубликовано 17 Мая Что б не плодить новую, продолжу эту тему. Разобрали корпус каретки, промыли все контакты, собрали. Результат не изменился. Начали эксперементировать. Разобрали рабочий штангель, но другой фирмы.

Платы похожи, махнули местами. Вернули платы на свои места. Поменяли целиком каретки. Результат тот же. Поиск по тырнету мало что дал. Про принцип дейстивия нашла чей-то комент: Принцип работы: емкостной датчик. Опубликовано 17 Мая изменено.

Изменено 17 Мая пользователем Техник. А если такая промывка не поможет, вариантов кроме отклеивания пластика наверное и нет. Опубликовано 21 Мая Опять сидим, думаем.

Опубликовано 25 Мая Опубликовано 27 Мая Создайте аккаунт или авторизуйтесь, чтобы оставить комментарий Комментарии могут оставлять только зарегистрированные пользователи Создать аккаунт Зарегистрировать новый аккаунт. Войти Есть аккаунт? Перейти к списку тем Эксплуатация.

Аттестация эталонов. То ли лыжи не едут Госреестр СИ до г. Является ли измерение прямым. Аннулирование результатов поверки. Измерение массы продукта в воздухе и вакууме. Новый орган по аккредитации. Неопределенность против погрешности. Приказ N Порядок поверки. СИ в составе ИО. Внесение данных в информационный фонд о поверке СИ.

Аккредитация в области ОЕИ по новому! Хочу смартфон накрыть сферой. Войти Регистрация.


Модификация электронного штангенциркуля

Штангенциркуль получил название благодаря основному элементу своего корпуса — штанге, а вот привычный нам циркуль немного далек от этого инструмента своим устройством. Разобраться в предмете, полном загадок, постараемся с помощью данной статьи, рассмотрим его устройство и принцип работы. Устройство штангенциркуля внешне не кажется сложным, но его части так компактно и оптимально составлены, что делают это приспособление простым и удобным в использовании. А умеет оно немало, причем измерения, которые выполняются с его помощью, очень важны во многих сферах промышленности и строительства. При использовании штангенциркуля мы получаем линейные размеры предметов, как внешние, так и внутренние. А точность, которая в некоторых моделях достигает завидного уровня, делает этот простой инструмент все более востребованным.

Штангенциркуль используется для точного измерения линейных размеров, мы разберемся в его На фото – электронный штангенциркуль, all-audio.pro

Штангенциркуль – его устройства, механизмы и правила измерения

Забыли пароль? Изменен п. Расшифровка и пояснения – тут. Автор: vlad69 , 9 апреля в Измерительный инструмент и оборудование. Уважаемые форумчане! Дайте рекомендации по ремонту штангеля. Куплен в США за приличные деньги,пока доехал,скончался. Проблема вот в чем:при включении на дисплее начинают бегать цифры в хаотичном порядке. Переключение режима мм.

Электронный штангенциркуль с диапазоном измерения до 150 мм.

Войти через. Гарантия возврата денег Возврат за 15 дней. Метал на вид норм. Возврат денег. Посмотреть все отзывы.

Зарегистрироваться Логин или эл. Войти Запомнить меня.

Механически, стальной штангенциркуль из Китая, какой он.

Штангенциркуль получил название благодаря основному элементу своего корпуса — штанге, а вот привычный нам циркуль немного далек от этого инструмента своим устройством. Разобраться в предмете, полном загадок, постараемся с помощью данной статьи, рассмотрим его устройство и принцип работы. Устройство штангенциркуля внешне не кажется сложным, но его части так компактно и оптимально составлены, что делают это приспособление простым и удобным в использовании. А умеет оно немало, причем измерения, которые выполняются с его помощью, очень важны во многих сферах промышленности и строительства. При использовании штангенциркуля мы получаем линейные размеры предметов, как внешние, так и внутренние.

Глючит штангенциркуль

Тема раздела Компьютеры, Техника в категории Закуток ; Получил я сегодня с ХоббиСити вот такой инструмент: И все-бы ничего, но уж очень мне его разобрать охота Не могу Правила форума. Правила Расширенный поиск. Форум Закуток Компьютеры, Техника Цифровой штангенциркуль Показано с 1 по 11 из Цифровой штангенциркуль Опции темы Версия для печати Отправить по электронной почте… Подписаться на эту тему….

Электронный штангенциркуль с глубиномером Рассмотрим работу, внутреннее устройство и принцип действия обычного китайского.

Электронный штангенциркуль с глубиномером

Как разобрать штангенциркуль электронный

Форум Новые сообщения. Что нового Новые сообщения Недавняя активность. Вход Регистрация. Что нового.

Как разобрать штангенциркуль

ВИДЕО ПО ТЕМЕ: Штангенциркуль ШЦ-125 (колумбик)

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. А какая погода в вашем холодильнике? С ручкой!

Штангенциркуль является универсальным измерительным инструментом.

Глючит штангенциркуль

Войти Регистрация. Логин: Пароль Забыли? Популярные ICO. Обзор ICO Agrotechfarm: цели, преимущества, токены. Обзор ICO fatcats. Универсальный коммутатор для ноутбуков от Baseus — обзор фото.

Как вы увидите из этой статьи, модификация электронного цифрового штангенциркуля очень простая процедура, но она должна быть выполнена аккуратно, чтобы не повредить инструмент. Конструкцией электронного штангенциркуля предусмотрены 4 специальных контакта. Эти контакты, например, можно использовать для подключения внешнего источника питания, контроля функций и т. Назначение контактов следующее слева на право : отрицательная клемма, данные, часы и положительная клемма.


Ремонт штангенциркуля с круговой шкалой. Электронный штангенциркуль с глубиномером. Штангенциркуль – классификация и маркировка

Этот прибор используется для измерения внутренних и наружных замеров, а также между поверхностями деталей, применяется для измерения глубины отверстий и выступов. имеет очень полезную функцию по сравнению с механическим – он настраивается на ноль в любой точке шкалы, благодаря этому можно наблюдать отклонения в каждом участке размера. То есть можно обнулить его в размере, допустим, 21,55 мм, и уже от него отсчитывать длинну.


В современном высокоточном механическом производстве уже никак не обойтись без этого удобного инструмента, где диапазон измерений универсальный. В тяжелой и легкой промышленности, строительстве, да и во всех других отраслях технической жизни, уже нельзя представить работу без использования цифрового штангенциркуля. При необходимости, к ЭШ можно подключить компьютер, на который будут выводится все данные в процессе контроля размеров. Для этого в цифровом штангенциркуле есть специальный разъём:


Цифровой штангенциркуль имеет разрешение 10 мкм с точностью до 30 мкм. Эта точность достигается использованием емкостных датчиков. Емкостные датчики очень линейные и защищены от механических и электронных помех. Однако они чувствительны к жидкости. Случайно попавшая жидкость разбалансирует измерительные мосты пластин и увеличивает емкость.

Как работает цифровой штангенциркуль


Для начала раберём этот измерительный прибор и посмотрим как он устроен изнутри.


Принцип его работы – ёмкостной цифровой нониус, вот техдокументация . В основе работы цифрового штангенциркуля используется емкостная матрица – кодер.


Проще говоря, два “обычных” конденсатора, включенных последовательно, т.е. верхняя пластина как общий электрод.


Электронный штангенциркуль использует несколько пластин для формирования емкостного массива, который может точно чувствовать перемещение. Существует статор и ползунок («ротор») пластины. Статор находится в металлической линейке. А подвижная часть с LCD экраном имеет ползунок.

Диаграмма сигналов от емкостных датчиков

Статор шаблон сфабрикованы в верхнем слое медной стандартной стекло эпоксидные ламината и приклеены к нержавеющая сталь бар суппорта.

Ползунок шаблона, показанного аналогично сфабрикованы на PC ламинат, диски в 100 кГц сигнала через sin / cos пластины электродов статора и подхватывает переменного напряжения на двух центральных пикап плиты которые описывают сигналов sin(displacement) и cos(displacement).


Отдельные сигналы sin и cos необходимы для определения направления движения. Сочетание аналоговых интерполяций между пластинами и цифровая схема обработки данных дает до 0,02мм погрешности. Для измерения с ещё более высокой точностью используют цифровые микрометры. Питания прибора (круглая батарейка LR-44), хватает на 2-4 месяца ежедневной работы. По снижению контрастности ЖК индикатора понятно, что её пора менять на новую.

Основная задача штангенциркуля – измерение размеров. Прибор хоть и простой, тем не менее позволяет с высокой точностью померить практически любые предметы. Применение он находит повсеместно – от мастерских всех направлений до салонов красоты (используется, к примеру, для создания идеальной формы бровей).

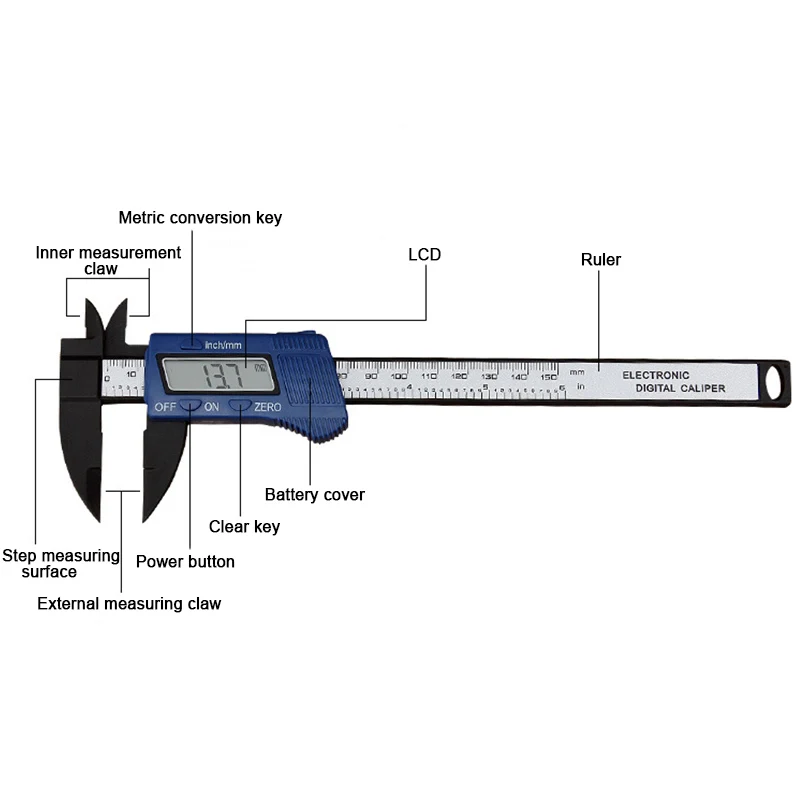

Устройство

Если взглянуть на фото штангенциркуля, то станет очевидным, что основные элементы устройства типичны для любого его вида:

  • Линейка – штанга
  • Губки для измерения внешней и внутренней части детали
  • Глубиномер – дополнительная опция позволяет измерить глубину отверстий и пазов
  • Нониус – дополнительная подвижная шкала, позволяющая измерить с точностью до десятых долей миллиметра (до 0,05 мм, большая точность уже не имеет смысла, так как человеческий глаз не разберет результат замера)
  • Винт для фиксации замера

Длина штанги прибора 15 см, но есть и специфичные модели с более длинной линейкой.

Наконечники на губках выполнены из очень твердого металла, что позволяет использовать их также для разметки (можно просто чертить линии на поверхности пластин, деталей и пр.).




Схема измерения

Давайте детально рассмотрим, как пользоваться штангенциркулем. Для начала нужно определиться с характером измерений, и в зависимости от того будет ли измеряться внутренняя, внешняя часть или же глубина изделия, используется нужный элемент прибора, принцип измерения во всех случаях один, поэтому рассмотрим на примере замера внешней части детали:

Губки разводятся в стороны, предмет помещается между ними и губки соединяются (если предмет твердый, то можно хорошо сжать губки, если же измеряется мягкий предмет, то ту главное не смять деталь, иначе результат измерения будет неверным). Чтобы удобно было снять замер, результат можно зафиксировать крепежным винтиком.

На линейке проверяются полученные значения.

Так как число может быть не целым, то для определения долей необходимо обратить внимание на нониус. Первым делом нужно найти деление, которое совпадает с делением основной линейки (например, основная линейка выдала результат 2 см и 4 миллиметра “с копейками”, для вычисления “копеек” видим, что совпала риска 7 на нониусе с риской на основной линейке, значит получается результат 2,47 см).

Важно! Совпадать должна только 1 риска. Если совпадает несколько рисок (не имеются в виду нули), то этим прибором не стоит пользоваться, так как он не исправен.



Разновидности штангенциркулей

Все виды штангенциркулей приведены в ГОСТ 166-89. Наиболее распространены нониусные, циферблатные и цифровые.

Нониусный штангенциркуль

Прибор в том виде, в котором мы привыкли его видеть, и именно его устройство описали выше.

Циферблатный штангенциркуль

Альтернативой нониусу и линейке служит циферблат, стрелка сразу показывает результат измерения. В использовании он гораздо проще, так как не нужно делать расчеты по нониусу. Ахиллесова пята в циферблатных штангенциркулях – это стекло, при его поломке прибор уже не годен. Но сейчас на прилавках появились ШЦЦ с более прочным углепластиковым таблом.

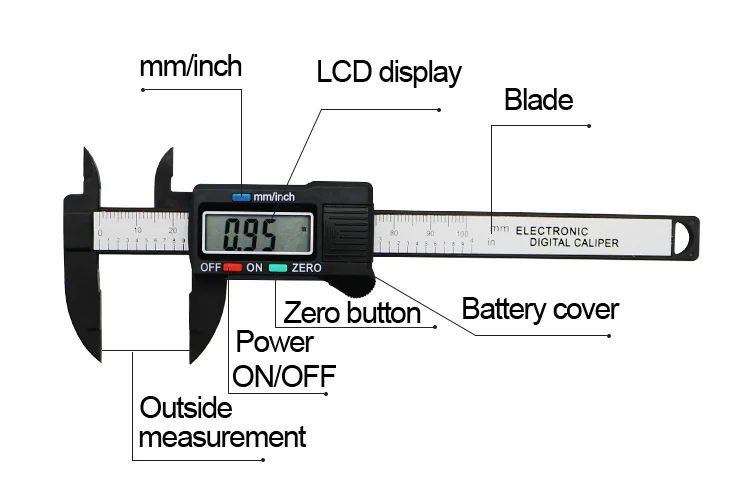

Цифровой штангенциркуль

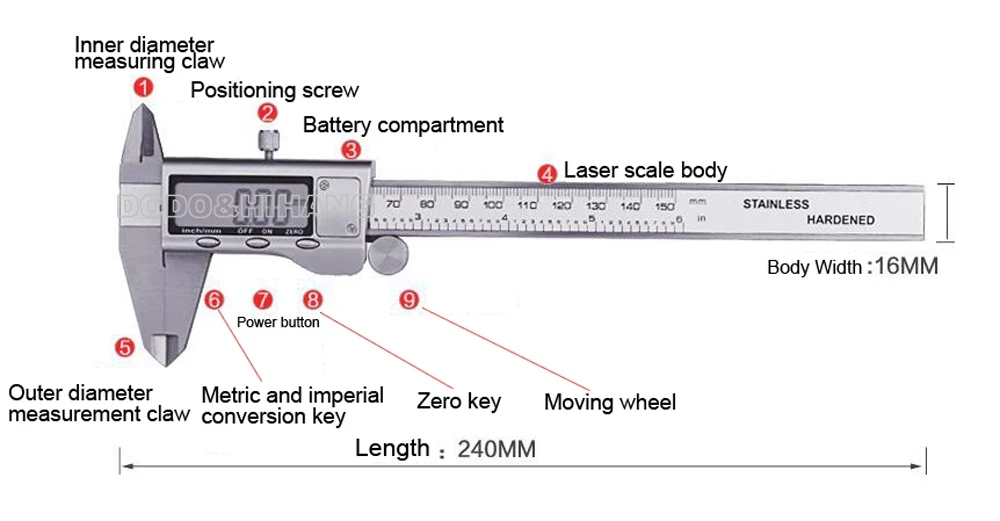

На штанге с делениями расположена каретка с ЖК-дисплеем, где автоматически отображаются полученные данные измерения штангенциркулем. Их одним нажатием кнопки можно перевести из миллиметров в дюймы и наоборот, а также имеется дополнительная кнопка для сохранения результатов измерения и их обнуления.

Электронный штангенциркуль хорош точностью, наглядностью и быстротой измерения, в нем более плавно настраивается движение губок. И, согласитесь, удобнее смотреть на цифры, чем пытаться, напрягая зрение, уловить деления.

Уход и хранение

Штангенциркуль относится к разряду высокоточных приборов. Поэтому он требует тщательного ухода. Недопустимо наличие грязи или краски на нем, так как это критично испортит показания замера.

Качественный штангенциркуль – залог хорошего результата производства.





Фото использования штангенциркуля

Расширение технических возможностей штангенциркуля.

Штангенциркуль – универсальный инструмент, предназначенный для высокоточных измерений наружных и внутренних размеров, а также глубин отверстий.

Предлагаю свою самоделку, расширяющую возможности этого замечательного инструмента, а именно: рисование окружностей до 28 сантиметров в диаметре. Согласитесь, ведь очень удобно иметь два инструмента в одном! Доработка потребует минимум времени и затрат.

Нам потребуется: автоматический выключатель, карандаш, канцелярская скрепка, клеммная колодка, дюбель, пара болтиков.

Для начала просверливаем штангенциркуль в трёх местах: два отверстия на штанге и одно на нониусе. Отверстия равны 4 мм.

Из ненужного автоматического выключателя извлекаем контактный зажим, а из клеммной колодки – внутреннюю металлическую часть.

Собираем нашу конструкцию: крепим колодку на штанге, а зажим с вставленным в него карандашом на нониусе, для фиксации вставляем часть скрепки.

Расстояние между остриём дюбеля и грифелем карандаша у меня получилось ровно один сантиметр. В дальнейшем этот сантиметр мы и будем прибавлять к радиусу нужной нам окружности, которую хотим начертить. Например, нам нужно начертить окружность радиусом 10 см. Выставляем на шкале штангенциркуля 9 см. и мысленно прибавляем ещё один сантиметр.

Доброе время суток! Сегодня мы поговорим о том, как правильно производить измерения, используя для этой цели универсальный измерительный инструмент — штангенциркуль. С его помощью можно определять наружные/внутренние размеры деталей, а также глубину отверстий.

На фото представлены два инструмента с ценой деления шкалы нониуса 0,1 и 0,02 мм.

Благодаря особой конструкции, инструмент позволяет фиксировать деталь, таким образом уменьшается вероятность возникновения погрешности в момент проведения измерения.

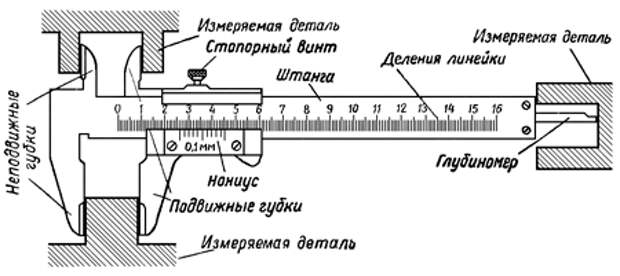

Устройство штангенциркуля:

  1. Штанга;
  2. Двигающаяся рамка;
  3. Основная шкала;
  4. Губки измерений внутренних размеров;
  5. Губки измерений внешних размеров;
  6. Глубиномер;
  7. Нониус;
  8. Фиксирующий (стопорный) винт.

При использовании штангенциркуля следует придерживаться следующих правил:

  • Нельзя допускать перекоса губок.
  • После того, как произвели измерения, фиксируем движущуюся рамку стопорным винтом.
  • Считывая показания, держим штангенциркуль прямо перед глазами.
  • Необходимо хранить инструмент в специальном чехле, в чистом виде.
  • После работы инструмент необходимо протирать чистой мягкой тканью.

Принципы проведения измерений

Перед началом измерений проверяем инструмент на точность. Чтобы сделать это сведём губки штангенциркуля. Нулевые метки, десятый штрих на шкале нониуса и девятнадцатый штрихом на основной шкале должны совпадать.

Измерение наружных размеров. Разводим губки штангенциркуля немного больше размеров измеряемой детали, а затем сводим их до упора, зажимая деталь.

Измерение внутренних размеров. Выставляем инструмент в нулевое положение, после размещаем губки в необходимой плоскости. Затем разводим их до упора.

Измерение глубины. Упираем торец инструмента в деталь и начинаем перемещать движущую рамку до тех пор пока глубиномер не упрется или дойдёт до нужной точки.

Выполнение разметки. Выставляем заданную величину, фиксируем инструмент стопорным винтом, упираем одну из губок в грань детали и наносим разметку на поверхность заготовки (прямые линии, насечки, окружности). Но лучше производить разметку специально предназначенными для данной цели инструментами и пощадить точный дорогостоящий измерительный инструмент.

Считываем показания штангенциркуля

Целые доли миллиметров отсчитываем по основной шкале до нулевой метки нониуса, а десятые (сотые) доли миллиметра – по шкале нониуса начиная от нулевой метки до первой совпавшей метки с основной шкалой.

Несколько примеров:

Как правильно хранить инструмент

Лучше всего хранить инструмент в футляре, в котором он и продаётся. Не допускать попадания пыли, опилок. Не допускать контакта с влагой и избегать скопления конденсата. Не следует допускать нанесения ударов и царапин, которые могут деформировать инструмент и снизить точность измерения. После каждого использования протирать поверхность сухой тряпкой. Хранить инструмент нужно с разведёнными губками (2-3 мм). Аккуратное обращение позволяет пользоваться им на протяжении многих лет и даже десятилетий.

Помимо представленных в данной статье инструментов существуют еще несколько разновидностей штангенциркулей:

Штангенциркуль с круговой шкалой. В выемке, что расположена на штанге, размещена рейка, с прикреплённой к ней шестерёнкой. Показания считываются со штанги и круговой шкалы.

Штангенциркуль с цифровой индикацией.

Надеюсь изложенная информация была полезной! Спасибо за внимание!

Как вы увидите из этой статьи, модификация электронного цифрового штангенциркуля очень простая процедура, но она должна быть выполнена аккуратно, чтобы не повредить инструмент. Конструкцией электронного штангенциркуля предусмотрены 4 специальных контакта. Эти контакты, например, можно использовать для подключения внешнего источника питания, контроля функций и т. д.

Назначение контактов следующее(слева на право): отрицательная клемма, данные, часы и положительная клемма.

Для активации скрытых опций электронного цифрового штангенциркуля необходимо соединить контакты 2 и 4 вместе.

Возможно разные электронные штангенциркули имеют некоторые различия, но в целом их модификация проводится аналогично.

Первый шаг в доработке – поиск винтов, скрепляющих корпус. На нашем штангенциркуле они расположены под пластиковой наклейкой. Их расположение видно на фотографии.

После открытия пластикового корпуса, содержащего печатную плату, дисплей и несколько металлических элементов, необходимо открутить несколько винтов для извлечения печатной платы.

Следует соблюдать особую осторожность при обращении с печатной платой и дисплеем.

Дисплей подключен к печатной плате, посредством токопроводящей резиновой прокладки. Постарайтесь не отсоединить дисплей от платы, поскольку в этом случае при сборке будет довольно трудно выровнять соединения. А при неправильном расположении возможно самопроизвольное отключение дисплея и появление на нем странных символов.

После извлечения печатной платы электронного штангенциркуля, мы получаем доступ к нужным контактам.

Теперь можно припаять 2 тонких провода (чем тоньше, тем лучше). Один припаять к контакту номер 2, а другой к контакту номер 4.

Для замыкания этих клемм лучше всего использовать микрокнопку, например от старой компьютерной мыши. Выводы кнопки нужно согнуть под углом 90 º (как на картинке), чтобы она плотно вошла в слот и, следовательно, прочно удерживалась на месте.

После припаивания проводов, сборка электронного цифрового штангенциркуля осуществляется в обратном порядке. После сборки из гнезда должны торчать, припаянные провода.

После этого припаиваем кнопку и помещаем ее в слот.

Так как ножки кнопки были предварительно согнуты, они подпружинивают кнопку и она прочно удерживается на месте. Вот как это выглядит.

При нажатии новой кнопки, мы получаем доступ к некоторым режимам, которые ранее были не доступны.

При первом нажатии кнопки, электронный штангенциркуль переходит в режим быстрого чтения (FT), при нажатии кнопки «ZERO», мы можем заморозить измеренное значение (Н).

При повторном нажатии кнопки, электронный штангенциркуль войдет в режим минимального значения (MIN). В этом режиме на дисплее отображается самое минимальное измеряемое значение.

Если снова нажать кнопку «ZERO», снова перейдем в режим фиксации измеренного значения (H).

Голосов)

Разборка и ремонт цифрового суппорта

Я жду по почте некоторых деталей для своего следующего поста, и, как вы уже догадались, они еще не появились. У меня было всего день или два, чтобы написать статью, поэтому я был счастлив, когда мой отец пришел ко мне со своими цифровыми штангенциркулем, которые не работали. Он оставил в них батарею слишком долго, и она протекла, вызвав такую ​​коррозию, что один из выводов отломился. Он хотел знать, могу ли я их починить. Пока их чинил, я подумал, что воспользуюсь шансом задокументировать разборку и узнать, как они работают.

Цифровые штангенциркули

Как обычно, чтобы добраться до внутренностей, мне пришлось снять наклейку сзади, чтобы добраться до четырех винтов, скрепляющих корпус. То, что я обнаружил внутри, привело меня в недоумение, никакой механической связи между схемой и затворным механизмом не было, я ожидал что-то вроде реечной шестерни и какого-то поворотного энкодера. На печатной плате была серия дорожек, которые указывали на какое-то емкостное восприятие, но я все еще не был уверен.

Детали штангенциркуля

Как я упоминал ранее, на печатной плате имеется ряд параллельных дорожек, которые указывают на емкостную сенсорную систему. По переходным отверстиям видно, что подключен каждый четвертый, если посмотреть на другую сторону печатной платы, то станет ясно, что подключен каждый восьмой. Хотя было непонятно, как все работает.

Плата суппорта задняя

Погуглив немного, я нашел описание того, как работает этот тип цифрового штангенциркуля. Это от компании Anyi Instrument в Китае, и я собираюсь разместить его скриншот ниже на случай, если он исчезнет с их сайта в будущем.

Это просто по идее, но сложно в деталях. Под маркировкой линейки находится еще одна скрытая печатная плата. Он состоит из серии проводящих пальцев, которые взаимодействуют с дорожками на печатной плате, образуя переменный конденсатор, который меняется, когда две поверхности перемещаются друг над другом. Как это преобразуется в измерение длины, более сложно.

Описание системы емкостных датчиков

Кто-то проделал для меня тяжелую работу по проверке возбудителей на главной печатной плате. Этот сайт о DRO (Digital Read-Outs) Ника Мюллера является отличным ресурсом. Ниже представлено изображение того, что было снято. За все деньги это выглядит как 8-фазный ШИМ-сигнал. Из того, что я могу сказать, измеряя, насколько хорошо каждый из этих сигналов емкостно связан с заземленным корпусом, микросхема может затем использовать обработку сигналов для определения своего положения. Это не абсолютный датчик, это относительный, это означает, что его необходимо обнулить перед каждым использованием, но после калибровки он может обнаруживать небольшие движения. Для тех из вас, кто более восторжен, я нашел патент конца 80-х годов, в котором описывается система.

Сигналы возбуждения

Во всяком случае на исправление вещи. Удаление еще нескольких винтов освободило печатную плату от ее корпуса.

Печатная плата суппорта передняя

Удалить коррозию с контакта аккумулятора было легко с помощью небольшого напильника. Затем плату очистили с помощью флюса и ватной палочки, а контакты повторно залужили.

Корродированная клемма аккумулятора

Верх платы относительно голый. На плате есть чип, кристалл, держатель батареи, дорожки возбудителя, которые соединяются с дорожками на другой стороне платы, а также контактная площадка разъема зебры ЖК-дисплея с платой.

Штангенциркуль, верхняя часть печатной платы

Удобно, что сбоку имеется порт, который позволяет другим устройствам считывать данные измерений. Я не исследовал его, но он хорошо документирован и довольно легко читается. Автор Robocombo проделал большую работу по документированию протокола. Я перефразирую их работу. Есть земля, часы, данные и линия 1,5 Вольт. 8 раз в секунду данные передаются. Измерение передается как целое число, которое в 100 раз больше измерения в 24-битном блоке, при этом данные считываются при переходе тактового сигнала с высокого на низкий. Первый бит – это начальный бит, 21 бит – знаковый, а последние три бита не используются. В блоге yuriystoys также есть описание протокола, в котором указано, что 24-й бит является флагом для режима мм/дюйм. В дюймовом режиме представляется, что данные отправляются в виде количества 2 тысячных дюйма в показаниях.

Порт данных штангенциркуля

После сборки суппортов я обнаружил отломившуюся часть держателя батареи. Припаять обратно на место труда не составило. Он был выше оригинального дизайна и не был таким упругим. Это было преодолено за счет использования чуть более тонкой батареи на 1,5 В того же диаметра и небольшого количества сложенного картона над ней, чтобы батарея плотно прилегала к клемме под ней.

Аккумуляторный отсек штангенциркуля

Вот он, снова рабочий набор суппортов.

Неподвижные штангенциркули

Разборка цифрового штангенциркуля – Запах расплавленных изделий по утрам

3 Механический цех

Задняя сторона суппорта — этикетка удалена

На случай, если я пролью липкую жидкость на суппорт и придется снова его разбирать…

Это был относительно недорогой, но не очень дешевый суппорт, который все время работал нормально, за исключением проблемы с рамой ролика большого пальца.

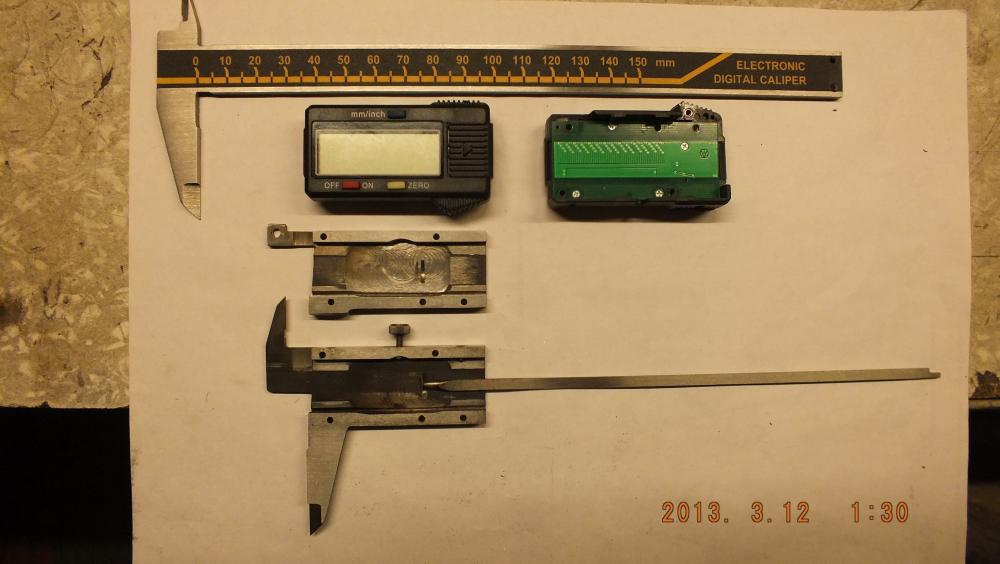

После удаления всех очевидных винтов, снятия всех различных безделушек и извлечения скользящей челюсти он все еще не разбирается. Хитрость, как всегда, заключается в том, чтобы снять этикетку с задней стороны, чтобы открыть пять важных винтов, которые крепят блок электроники к металлической шкале.

У этих винтов не самые лучшие головки в мире, но их выкручивает отвертка Phillips №2, сильное давление и постоянный крутящий момент. Все винты, кроме одного, заострены ; тот, что в левом нижнем углу (как выше) — это крепежный винт, который, я думаю, обеспечивает хорошее электрическое соединение между металлическим каркасом и блоком электроники.

Суппорт в разобранном виде

Когда эти винты удалены, блок электроники снимается, открывая внутренности. Обратите внимание на тонкую ручную ковку кашель , которая крепит хвостовик к задней пластине.

schmutz справа совпало с аналогичным пятном ржавчины на скользящей шкале. Некоторая обработка ржавчины TopSaver, примененная с помощью чистящей губки, уменьшила проблему до простого обесцвечивания; ржавчина была не такой глубокой.

Соберите в обратном порядке, по пути нанеся капли смазки на очевидные места износа. Ролик для большого пальца должен двигаться после закрепления блока электроники, а не до него.

Ремонт
