Цифровой штангенциркуль – потрошим и тестируем по полной.

Сегодня рассмотрим и разберем пластиковый штангенциркуль, который здесь уже обозревался пару раз.
Как работает, почему не работает, точность и стоит ли покупать.
Брал для измерения диаметра проводов. По диаметру провода можно просто определить сечение, я уже наизусть помнил сечение хорошего ВВГ 2.5 — 1.7мм, если ВВГ 2.5 дохлый то сечение 1.4-1.5мм, далее хороший ВВГ 1.5 имеет диаметр жил 1.2-1.3 мм, плохой ВВГ 1.5 будет с диаметром ниже, до 1мм и так далее. Пластиковый вариант был взят, чтоб можно было измерять диаметр провода прямо под напряжением в щитке, чтоб знать каким проводом дальше работать.

Штангель был заказан давно, годик валялся в ящике с инструментом по этому экран немного потерся.

Штангель как у всех, три кнопки — сброс в ноль в любой точке измерения, сантиметры — дюймы и включение — выключение.

На обратной стороне наклейка — точность измерения и разрешение (цена деления) по 0.

1 мм, батарейка LR44.

Пару фото измерений

Экран не IPS но видно хорошо под любым углом.
Вроде бы мелочь, но мелочь приятная, потому что во многих показометрах и даже в мультиметрах на экран нужно смотреть под определенным углом. Тут все норм.
Пробую измерить щупы из набора для настройки клапанов. Время мотоциклов закончилось а вот щупы остались.
Самый толстый щуп 0.5 мм

Если измерять той частью, которая предназначена для измерений внешнего размера, то получается 0.4 мм вместо 0.5 мм.
Если измерять выше, то получается ровно 0.5 мм.
Сфоткал на просвет — да, есть щель, стоит это учитывать.

Измеряю щуп 0.35 — получается или 0.3 или 0.4, в зависимости от того, где измерять.
В общем в точность штангель вроде уложился.

Посмотрим что у него внутри.
Во первых у него внутри батарейка, LR44. Напряжение за год упало до 1.3 в, но работает без проблем.

ufaman в комментах подсказал, что под наклейкой шкалы есть плата с прорезями. Отклеил край — так и есть.

Потрошим дальше. Под наклейкой 4 винта и еще один сбоку непонятно зачем.
Снимается измерительная часть. Есть еще заглушка для разъема подключения к компу через всякие ардуино.
Видны полоски, которые реагируют на нанесенное покрытие на линейке штангенциркуля. Микросхема клякса оценивает емкость и понимает куда и на сколько двигается измерительная часть перед линейкой.

Потрошим дальше. 4 винта и снимаем плату. На плате видно 3 конденсатора, один параллельно батарейке не распаян. Видны площадки для 5 кнопок, а кнопок 3. Интересно.

Вырезаю скальпелем в соответствующих местах пластик под кнопку, перекидываю кнопки в новые места, собираю.

Новые кнопки не работают. Нажимал и в движении и долго и коротко, нет никакой реакции на нажатия.

Вернул все на место.

Ну и посмотрим потребление с батарейки.
Экран выключен — 0.012 мА, экран включен — 0.013 мА, при нажатии кнопки 0.028 мА.



То есть он жрет батарейку постоянно, включен экран или нет по сути все равно.

Ну и какое максимальное значение на экране — 199,9

Максимально измеряет около 154 мм.

Ну и многие пишут что если работать штангенциркулем, то показания сбиваются.
Я выставил ноль и быстро подвигал штангель до максимума много раз. Максимально быстро.
При этом все равно при сведении губок были показания 0.0
Возможен у кого то был сбой из за потери контакта батарейкой, как то раз такое было — подогнул контакты и все стало отлично.

Возможно подключение к компьютеру, тема на форуме
Кто то писал что были проблемы с измерениями таким же инструментом в непосредственной близости от люминесцентных ламп, у меня таких нет, проверить не могу.
В общем инструмент хорош, батарейка идет в комплекте, точность нормальная для большинства домашних мастеров. Цифры видны хорошо, батарейки хватает на пару лет.

Меряем штангенциркулем все что надо знать об измерениях – Мои инструменты

Не только в столярном или слесарном деле возникает необходимость воспользоваться измерительными инструментами. Часто в хозяйстве при ремонте автомобиля и прочих видов техники возникает потребность воспользоваться штангенциркулем. Ничего трудного на первый взгляд этот прибор не имеет, но научиться, как измерять штангенциркулем должен каждый, кто хочет получить точный результат измерений.

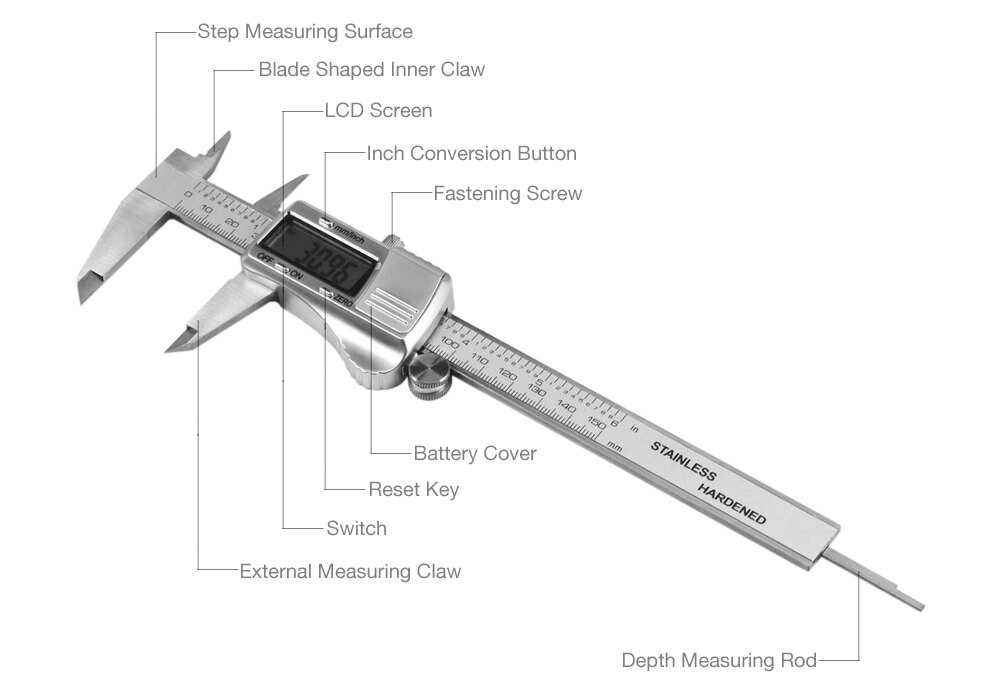

Из чего состоит измерительный инструмент — знакомимся с устройством

Рассматриваемый инструмент имеет простую конструкцию, что упрощает особенности его эксплуатации. С помощью штангенциркуля можно измерять размеры любых деталей, заготовок и элементов. Конструкция этого незамысловатого прибора включает в себя следующие составляющие:

1. Линейка измерительная — это основная составляющая рассматриваемого прибора, которая еще также называется штангой. На штанге с одной стороны имеется шкала, разметка которой составляет 1 мм. Длина измерительной линейки зависит от модели штангенциркуля. Стандартными считаются приборы, имеющие длину 150 мм, но есть устройства меньше и больше, которые предназначены специально для измерения мелких деталей и наоборот, только для крупных заготовок
2. Рамка измерительная — к линейке крепится подвижный элемент, за счет которого и удается выполнять соответствующие измерения. Во внутренней конструкции устройства находится пружинка, которая служит в качестве прижима для рамки. На передней части рамки находится шкала, называемая нониусом, которая является основой при снятии замеров. На этой шкале нанесено 10 делений, которые имеют ширину, равную 1,9 мм. Для фиксации подвижной рамки, в конструкции инструмента предусмотрен зажимной или стопорный винт. Этот винт применяется для того, чтобы не сместилась рамка после проведенного измерения
3. Губки неподвижные — это элементы, которые являются частью измерительной линейки. Губки имеют открытую и закрытую формы, что дает возможность измерять не только наружные, но и внутренние размеры
4. Подвижные губки — имеют аналогичную конструкцию с неподвижными, только они являются частью измерительной подвижной рамки. За счет подвижных губок, соприкасающихся с неподвижными, происходит снятие замеров детали
5. Линейка глубиномер — это дополнительный элемент, который является частью подвижной рамки. Линейка спрятана внутри инструмента, и выдвигается при перемещении подвижной рамки. Предназначена она для измерения глубины детали

Мало кто знает о том, что штангенциркули бывают разных видов, а вариант, который представлен выше, является самым популярным, простым и недорогим. О том, какие виды штангенциркулей бывают, и чем они отличаются, выясним далее.

Измерения линейных размеров

Как измерить линейные размеры с помощью штангенциркуля? Всё зависит от материала детали/заготовки. Для жёстких элементов изделие плотно прижимается к какой-нибудь опорной плите, после чего внешними измерительными губками инструмента производят измерение. Предварительно следует установить пригодность имеющегося типа штангенциркуля работе. Например, основная измерительная шкала на штанге должна быть длиннее детали на менее, чем на 25…30 мм (с учётом собственной ширины губок). При использовании глубиномера эта величина ещё меньше, поскольку в расчёт следует принимать и длину рамки (для наиболее часто встречающихся инструментов 0-150 мм и точностью от 0,05 до 0,1 мм этот параметр принимается не менее 50 мм).

Как измерить штангенциркулем сечение провода? Неметаллические изделия гибки, а потому существенно искажают результат, полученный обычным способом. Поэтому в кембрик следует ввести жёсткую стальную деталь (винт, гвоздь, кусок прутка), после чего внешними губками определить диаметр сечения провода. Аналогично поступают, если требуется узнать внутренний размер провода.

Измерение диаметра провода

Вопрос – как измерить цепь штангенциркулем – часто задают велосипедисты, поскольку износ цепи, определяемый как расстояние между её смежными звеньями, позволяет принять решение о замене изделия. Наружное губки устанавливают на расстояние 119 мм и вводят в звено, после чего растягивают их в стороны, пока дальнейшее увеличение размера окажется невозможным (для облегчения работ цепь можно предварительно нагрузить растягивающим усилием). Отклонение от первоначального размера покажет фактический износ, который далее необходимо сравнить с максимально допустимым.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник: stankiexpert.ru

Виды штангенциркулей

Прежде чем выяснять, как правильно нужно измерять штангенциркулем, следует разобраться с видами этого измерительного инструмента. Производители выпускают рассматриваемые устройства следующих видов:

1. Нониусные — они обозначаются буквами ШЦ, и представляют собой механический измерительный инструмент, который имеет основную шкалу на неподвижной линейке, а также дополнительную на подвижной рамке (в зависимости от модели, на подвижной рамке может быть одна или две шкалы). Нониусными их называют за счет шкалы на подвижной рамке, которая имеет градацию в долях миллиметров. Практически у каждого мастера имеются универсальные нониусные штангенциркули, которыми пользоваться легко при наличии знаний, однако они имеют недостаток — большая погрешность

2. С циферблатом или стрелочный — обозначаются как ШЦК, а отличаются они от нониусных наличием круглой формы циферблата, который находится на подвижной штанге. Специальный зубчатый механизм передачи усилия позволяет получать точные результаты измерений. По основной разметке происходит определение миллиметров, а доли исчисляются по круговой шкале

3. Цифровые или ШЦЦ — на измерительной рамке вместо циферблата расположен цифровой дисплей, отображающий результаты измерений. Если в нониусных и циферблатных устройствах измерения нужно снимать самостоятельно, то в цифровых штангенциркулях соответствующие показатели выводятся на дисплей. Это самые высокоточные и дорогие измерительные инструменты, которые применяются в сферах, где важная высокая точность

Это интересно!
Нониусные штангенциркули являются разборными, что делает их ремонтопригодными в случае заклинивания механизма перемещения. Чтобы не пришлось ремонтировать штангенциркуль, при его эксплуатации необходимо периодически вносить смазочное вещество в конструкцию подвижной части.
Нониусные штангенциркули по конструкции и назначению классифицируются на такие виды:

• ШЦ-1 — рабочие или измерительные губки присутствуют с двух сторон, а предназначены они для того, чтобы выполнять измерительные действия внутреннего и наружного диаметра
• ШЦ-2 — губки, которые предназначены для измерений внутренних и наружных диаметров, совмещены, а также имеют одинаковые размеры. Плоские поверхности измерителей расположены внутри, а цилиндрические размещены наружу. С обратной стороны от штанги расположились кромки, которые предназначены для проведения разметочных работ. Эти кромки имеют хорошую заточку. В устройстве приборов типа ШЦ-2 имеется микрометрическая рамка, позволяющая повысить точность проводимых измерений
• ШЦ-3 — имеют одностороннее размещение измерительных губок, а предназначены такие инструменты для проведения измерений при работе с большими деталями и заготовками

Рассматриваемые типы инструментов предназначены для выявления размеров разных деталей — трубы, болты, гайки, провода, арматура и прочие виды заготовок. Самыми практичными считаются нониусные модели, а самыми точными — цифровые устройства. Разница в цене между нониусными и цифровыми существенная, поэтому для хозяйства вполне хватает механического штангенциркуля, которым перед применением, нужно научится правильно пользоваться.

Эксплуатация штангенциркуля — основные правила и рекомендации

Перед тем, как измерить диаметр трубы или произвести иные измерительные манипуляции, следует выполнить проверку инструмента на пригодность к использованию. Часто на неисправности страдают штангенциркули циферблатного типа. Их достаточно один раз уронить, чтобы они показывали с большой погрешностью или вовсе вышли из строя. Проводить проверку перед измерением нужно любого измерительного инструмента. Принцип проведения проверки следующий:

1. Взять в руки инструмент и свести губки вместе. Между соприкасающимися губками просвет должен быть практически незаметным. Если просвет большой, то инструмент непригоден к применению
2. При сведении губок вместе, шкала на подвижной рамке и неподвижной линейке должны совпасть. Если они не совпадают, то измерения будут неточными
3. Очистить прибор от загрязнений при наличии таковых. Если на корпусе инструмента имеются признаки ржавчины, то ее нужно удалить, иначе это повлияет не только на точность измерений, но еще и на работоспособность устройства

Штангенциркуль — это модернизированная линейка, которая позволяет не просто измерять размеры, но еще и получать точные показания. Как необходимо проводить измерения при помощи штангенциркуля, знают далеко не многие. Как пользоваться устройством, учат еще в школе, однако эти знания быстро забываются, особенно если долго не брать в руки прибор или вовсе воспользоваться им в единичном случае.

Как измерять угол

Для получения заданного угла при разметке можно воспользоваться транспортиром, с которым все познакомились еще в школе на уроках геометрии. Для измерения в быту точности его вполне достаточно.

На фотографии представлена пластмассовая линейка в виде треугольника, имеющего углы 45º и 90º, с встроенным транспортиром. С помощью него можно выполнить разметку и проверить точность полученного угла.

При выполнении разметки металлических деталей используют слесарный металлический угольник, обеспечивающие более высокую точность измерений.

Как правильно пользоваться штангенциркулем пошаговая инструкция

После проверки инструмента на исправность, можно приступать к проведению измерений. Также рекомендуется перед началом проведения работ убедиться в том, что величина погрешности инструмента является допустимой, в противном случае, понадобится прибор с большей точностью.

Это интересно!
Величина погрешности указывается на самом приборе. Если это механический инструмент, то величина погрешности указывается на подвижной рамке (обычно эта величина составляет 0,05 мм или 0,1 мм). Для циферблатных и цифровых устройств величина погрешности незначительная.

Измерение наружных поверхностей

Если необходимо узнать величину наружной поверхности или простыми словами померять толщину предмета, то необходимо развести губки на необходимую величину, а затем поместить их между измеряемым элементом. Далее губки следует совместить, пока они плотно не соприкоснутся со стенками измеряемой детали, например, это может быть тормозной диск.

Это интересно!
Кстати, именно часто для измерения уровня износа тормозного диска необходимо прибегать к применению штангенциркуля.

Губки должны расположиться строго параллельно поверхности заготовки. Далее можно посчитать получившееся значение. Если видимость шкалы низкая, тогда следует воспользоваться стопорным фиксатором, закрепив положение губок в соответствующем положении.

1. Деление на основной шкале (неподвижной части), которое совместится с нулевой риской шкалы на подвижной рамке — это показания в миллиметрах
2. С измерениями основных показаний проблем никаких не возникает, если только нулевая отметка (штрих) нониуса не останавливается между двумя значениями, например, 23 и 24 мм. В этом случае понадобится посчитать десятые доли измерений. Эти десятые доли мм также подсчитываются, и если нулевое значение нониуса показывает конкретное значение, например, 23 или 24 мм
3. Чтобы посчитать десятые доли мм штангенциркулем, следует на нониусной шкале найти штрих, который совпадает с отметкой на основной измерительной шкале. Причем здесь очень важно найти отметки, которые совпадают (совмещены) точно. Совпадающее значение штриха на нониусной шкале — это и есть десятые доли миллиметров
4. Если на нониусной шкале совпадает несколько штрихов с основным, то учитывать необходимо именно то значение, которое находится ближе к нулевому показателю

Фото пример проведения измерений нониусным штангенциркулем показан ниже.

После измерений нужно правильно прочитать показания. К примеру, если нулевой штрих разместился между значением 26 и 27, тогда учитывается величина 26 мм. Далее выявляются десятые доли миллиметров. К примеру, штрихи совместились на значении 7 (нониусной шкалы), тогда получаем значение толщины детали, равное 26,7 мм. Как видно на фото выше, ничего сложно при работе с инструментом нет. Аналогичным образом производятся измерения внешних диаметров, например трубы, поршней, колец и т.п.

Это интересно!
Чтобы измерить наружный диаметр трубы, а также кабеля (его сечение жил), сверла, болта, арматуры и прочих подобных заготовок, необходимо охватить губками инструмента измеряемую деталь. После этого произвести необходимые расчеты, определив точное значение размера.

Метрические и дюймовые единицы измерения

Перед тем, как померить величину сортамента, следует принять во внимание, что технологические особенности прокладки и проведения расчетов при работе со стальными и пластиковыми магистралями различные.

По этой причине необходимо вначале получить понятие о типоразмерах трубопрокатных материалов для трубопроводов, и уже затем замерять их. Без этих знаний определить размер сортамента в миллиметрах или дюймах невозможно.

Стальной трубопрокат, прежде всего, определяют по внутреннему показателю объема измеряемого в дюймах. В соответствии с этими единицами можно встретить названия «дюймовые» и «полудюймовые» трубопрокатные материалы. Один дюйм равняется 25,4 мм, а его половина соответственно определяется как 12,7 мм.

Замерять наружный диаметр сантехники не спешат. Часто монтаж можно произвести и без него. Замерить эту величину нужно в тех случаях, когда надо померить магистраль, скрепляемую стыками на резьбовом соединении.

Обычно она нарезается на внешней части трубного изделия, и ее величина зависима от размеров стенки трубного изделия. При этих действиях следует запомнить, что если померить трубы с разными внутренними показателями объема, то размер стенки будет различным.

Чтобы проще измерить и подсчитать количество нужных материалов для трубопровода, можно применить специальную систему резьбы для показателя внешнего объема трубопрокатных изделий. От привычного показателя, который можно замерить в мм эти величины отличаются.

Чтобы правильно определить величину трубных изделий в миллиметрах или узнать их габариты в дюймах, нужно принять во внимание следующую информацию.

Например, если диметр метрической резьбовой накатки, обозначенный М16, то трубное изделие имеет наружный объем в 16 мм. В варианте с трубной резьбой все это отличается. В дюймах эти расчеты немножко другие.

Диаметр снаружи у полудюймового изделия не достигает 21 миллиметра, и ее резьбовая накатка такая же по габаритам. А название «полудюймовая», это изделие имеет из-за показателя объема внутри. В дюймах эта величина обозначается — ½. Чтобы легче было переводить дюймы в мм, рекомендуют пользоваться специальными таблицами.

Как измерить внутренний диаметр штангенциркулем с циферблатом

Принцип измерения внутреннего диаметра заготовок, например гайки, шайбы, кольца и прочих подобных деталей, заключается в том, что используются другие губки на инструменте, которые расположены в верхней части. При их разведении упоры располагаются не внутри, как при измерении внешних размеров, а снаружи. Принцип измерения следующий:

1. В одну руку нужно взять деталь, а во вторую штангенциркуль
2. Поместить губки внутри отверстия измеряемой детали. Причем делать это необходимо так, чтобы они расположились в центре заготовки
3. Развести их до упора к стенкам заготовки, и зафиксировать результат при помощи стопорного винта
4. Далее производятся исчисления. Для нониусного устройства принцип выявления показаний аналогичен, как при измерениях толщины детали. Если используется стрелочный (циферблатный) штангенциркуль, тогда показания определяются следующим способом: целое значение выявляется по основной шкале, как и в случае с нониусным прибором, а десятые и даже сотые доли миллиметров показывает стрелка на циферблате. Здесь ничего подсчитывать не нужно, а получение не только десятых, но и сотых долей мм, делает инструмент более точным

Если размер отверстия маленький, и губки не удается поместить в нем, тогда необходимо использовать линейку или же маленький штангенциркуль.

Это интересно!
Стрелочные штангенциркули не получили широкой популярности, так как они имеют достаточно чувствительный механизм, который часто выходит из строя при малейших механических воздействиях.Учитывая их высокую стоимость, то проще купить нониусный прибор.

Как измерять микрометром на практике

Получить размер изделий с точностью 0,01 мм можно выполнив измерения микрометром. Их много модификаций, но самый распространенный это гладкий микрометр типа МК-25, обеспечивающий диапазон измерений от 0 до 25 мм с точностью 0,01 мм. Микрометром удобно измерять диаметр сверла, толщину листового материала, диаметр провода.

Микрометр представляет собой скобу, с одной стороны которой находится опорная пятка, а с другой имеется стебель и высокоточная резьба, в которую закручивается микровинт. На стебле нанесена метрическая шкала, по которой выполняется отсчет миллиметров. На микровинте имеется вторая шкала с 50 делениями, по которой отсчитываются сотые доли мм. Сумма этих двух величин является измеренным размером.

Для того, чтобы выполнить измерение микрометром, деталь размещают между пяткой и торцом микрометрического винта и вращают по часовой стрелке за ручку трещотки (находится на торце барабана микрометрического винта) до тех пор, пока трещотка не издаст три щелчка.

На стебле нанесено две шкалы с шагом 1 мм – основная оцифрованная через каждых 5 мм и дополнительная, сдвинутая относительно основной на 0,5 мм. Наличие двух шкал позволяет повысить точность измерений.

Отсчет показаний выполняется следующим образом. Сначала считывают, сколько целых, незакрытых барабаном, миллиметров получилось по оцифрованной, нижней шкале на стебле. Далее проверяют по верхней шкале наличие риски, расположенной правее от риски нижней шкалы. Если риски не видно, то переходят к снятию показаний со шкалы на барабане. Если риска просматривается, значит, к целому числу полученных миллиметров добавляется еще 0,5 мм. Показания на барабане отсчитывают относительно прямой линии, нанесенной вдоль стебля между шкалами.

Например, размер измеренной детали составляет: 13 мм по нижней шкале, на верхней шкале открытой метки, правее открытой на нижней шкале нет, значить 0,5 мм добавлять не нужно, плюс 0,23 мм по шкале барабана, в результате сложения получаем: 13 мм+0 мм+0,23 мм=13,23 мм.

Микрометр с цифровым отсчетом результатов измерений применять удобнее и позволяет измерять с точностью до 0,001 мм.

Если, например, села батарейка, то цифровым микрометром можно выполнять измерения точно так же, как и гладким МК-25, так как имеется и система отсчета по делениям с точностью 0,01 мм. Цена микрометров с цифровым отсчетом результатов измерений высока и для домашнего мастера неподъемна.

Как померить глубину цифровым прибором

Рассмотрим особенности измерений глубины штангенциркулем цифрового типа. Для этого понадобится выдвижная планка-глубиномер, которая позволяет выявить не только глубину отверстия в детали, но еще и размеры выступов. Принцип измерения следующий:

1. Выдвинуть планку путем перемещения подвижной рамки
2. Утопить ее внутри заготовки до соприкосновения торцевой части планки с дном
3. Торцевая часть неподвижной части инструмента должна упереться при этом в верхнюю часть заготовки (этот момент нужно учесть обязательно, так как от него зависит точность показаний)
4. Произвести соответствующие исчисления по шкале. Если в руках цифровой инструмент, то результаты будут выведены на дисплей автоматически в миллиметрах. Для нониусных и стрелочных приборов отчисления значений выполняется по инструкции, как описано выше

Как пользоваться штангенциркулем, многие не знают, даже если приходится сталкиваться с такой необходимости практически ежедневно. На основании инструкции, необходимо запомнить принцип проведения измерений и правильность отсчета, что позволит получать точные результаты, от которых зависит технологический процесс. Особенности измерений штангенциркулями показано на видео ниже.

Как измерить прибором резьбовые соединения

Мало кому известно, но рассматриваемым инструментом можно также измерять резьбу на болтах и прочих крепежных соединениях. Измеряется резьба для того, чтобы подобрать к крепежу соответствующую гайку. Измерения резьбы проводится по ее выступам на болте. Для этого болт (всей длинной) следует зафиксировать между губками, и снять показания.

Чтобы определить значение шага резьбы болтового соединения, понадобится выполнить такие манипуляции:

1. Измерить внешний диаметр болта прибором
2. Замерить также высоту стержня без учета шляпки
3. Посчитать количество витков
4. Чтобы узнать шаг резьбы, необходимо полученное значение длины стержня разделить на число витков. К примеру, если длина стержня составляет 20 мм, а количество витков 10 штук, тогда 20/10=2

Иметь в хозяйстве штангенциркуль необходимо каждому мастеру, особенно если выполняется ремонт автомобиля и прочей техники, проводятся сварочные работы или осуществляется монтаж коммуникаций в доме. Чтобы инструмент служил долго и качественно, за ним необходим соответствующий уход.

Как штангенциркулем измерить поршень

Не решенным остается вопрос о том, как измерить поршень штангенциркулем. Для начала выясним, для чего же необходимо проводить измерения этой детали. Поршень — это одна из важнейших деталей двигателей внутреннего сгорания. В процессе работы поршень нагревается до предельно высоких температур, а при нагреве металлам свойственно увеличивать — температурное расширение. Это увеличение является незначительным, но оно играет очень важную роль.

Измерять штангенциркулем диаметр поршня нужно для того, чтобы узнать его конусную часть. Конусной зоной называется часть, которая располагается от пальца и до верха. Именно эта часть должна иметь конусную конструкцию, что позволит поршню эффективно работать в системе ДВС. Если поршень имеет одинаковый диаметр по всей длине, то его следует расточить. Зазор между поршнем и стенками цилиндра должен составлять не более 0,045-0,05 мм. Конусность поршня должна составлять 0,3 мм.

Измерить такие показатели при помощи штангенциркуля практически невозможно, так как требуется высокая точность и низкая погрешность. Для таких целей применяется микрометр, который отличается от штангенциркуля тем, что позволяет измерить размеры с высокой точностью. Если необходимо измерить длину, глубину канавки и прочие параметры, то для этого используется штангенциркуль. Как измерить поршень, используя для этого микрометр, показано на видео ниже.

Как увеличить срок службы

Разобравшись с тем, как измерять штангенциркулем, надо выяснить еще особенности ухода за инструментом. Изготавливают инструмент из нержавеющей стали, поэтому служить он будет долго. Многие производители экономят на изготовлении, поэтому уже через несколько лет применения прибора на нем возникают некоторые признаки коррозионного воздействия. Чтобы предотвратить появление коррозии на поверхности измерительного прибора, следует хранить его в сухом и теплом месте. Особенно это актуально для приборов с электронным дисплеем, в которых быстро садится элемент автономного питания при хранении устройства с температурными показателями ниже +5 градусов.

Обычно “штангели” продаются совместно с чехлами — пластиковые, деревянные и прочие, которые исключат негативные воздействия на инструмент. Если на прибор попадает пыль, грязь и прочие засорения, то их необходимо удалять, к примеру, продувочным пистолетом. Необходимо также смазывать моторным маслом подвижный элемент, что позволит продлить срок службы устройства. При выборе штангенциркулей нужно учитывать их качество, и не покупать самые дешевые варианты, так как они не только имеют высокую погрешность, но еще и малый срок службы.

Как правильно хранить инструмент

Чтобы продлить срок эксплуатации штангенциркуля, его необходимо правильно хранить. Для этого следует использовать специальный футляр. Рекомендуется периодически мягкой тряпочкой протирать поверхность устройства, чтобы убрать загрязнение. При частом применении ему не нужно дополнительных защитных мер. Если же пользоваться им редко, то нужно обрабатывать его машинным маслом. Необходимо избегать воздействия влаги и солнечных лучей и механических повреждений — ударов, царапин и др.

Хранение штангенциркуля

Штангенциркуль — инструмент, который часто требуется как профессиональным мастерам так и любителям. Если необходимо часто производить измерения, то потребуется приобрести такое устройство. Выбирая нужную модель, пользователю следует руководствоваться особенностями работы, учитывая особенности конструкции и стоимость таких инструментов.

Зачем мне новые тормозные суппорты?

Поделись этой историей, выбери свою платформу!

Большинство тормозных суппортов не нужно ремонтировать или заменять при первой замене тормозных накладок. Но после 75 000 миль или от семи до десяти лет службы суппорты могут оказаться в конце пути. По мере старения и затвердевания резиновых уплотнений возрастает риск прилипания и протечек.

В наши дни лишь немногие мастерские восстанавливают свои собственные суппорты, потому что это занимает слишком много времени и увеличивает риск возврата, если суппорт заедает или протекает. Проще, быстрее и безопаснее просто заменить старые суппорты новыми или восстановленными суппортами. Нагруженные суппорты даже лучше, потому что они дают вам все необходимое в одной коробке, и вероятность несоответствия деталей намного меньше.

Замена суппорта требуется, если из суппорта протекает тормозная жидкость, если поршень заедает, суппорт изношен или поврежден. Утечки очень опасны, и их никогда нельзя игнорировать, поскольку потеря жидкости может привести к отказу тормозов.

Утечки со временем возникают по мере того, как суппорт изнашивается, а уплотнения поршня становятся твердыми и теряют свою эластичность. Коррозия внутри отверстий поршней или на самих поршнях также может ускорить износ уплотнений. Когда вы вставляете поршни обратно в суппорт, чтобы установить новые колодки, это заставляет уплотнение поршня царапать участки отверстия, которые могут быть шероховатыми от коррозии. Если раньше суппорт не подтекал, то вскоре может начаться.

Состояние направляющих суппортов, штифтов и втулок на плавающих суппортах также следует тщательно проверить на предмет износа, ржавчины, трещин или других повреждений. Если вы заменяете суппорт, используйте новые направляющие, втулки и монтажное оборудование и обязательно смажьте эти детали высокотемпературной влагостойкой тормозной смазкой.

Если направляющие или втулки на плавающем суппорте заржавели, изношены или повреждены, суппорт может не двигаться свободно, что приведет к неравномерному износу колодок. «Залипший» или «застывший» суппорт также может вызвать заедание тормозов, если суппорт не скользит так, что внешняя колодка может отскочить от ротора. Это может привести к повышенному износу внешней колодки, а также к уводу руля в сторону из-за постоянного сопротивления. Неподвижные суппорты не страдают от этой проблемы, потому что положение суппорта фиксировано, и он не перемещается. Но как фиксированные, так и плавающие суппорты могут иногда «зависать» или блокироваться, если поршень заклинивает или застревает в отверстии из-за коррозии или вздутия.

Когда поршень заедает, может произойти одно из двух: тормоз может не сработать или не отпустить. Возникающее в результате неравномерное торможение может привести к резкому уводу в сторону «хорошей» стороны при торможении и/или уводу руля в сторону «плохой» стороны при отпускании тормозов.

Если вы обнаружите неравномерный износ колодок между внутренней и внешней колодками дискового тормоза, это верный признак того, что суппорт (или поршень суппорта) заедает.

Суппорты обычно следует заменять парами, особенно на автомобилях с большим пробегом. Но если из-за утечки или проблемы необходимо заменить только один суппорт, сменный суппорт должен иметь тот же тип поршня (стальной или фенольный), что и поршень на противоположной стороне, а также тот же тип фрикционного материала (неасбестовый). органические или полуметаллические). Несоответствие между сторонами может привести к неравномерному торможению. Другие элементы, которые могут понадобиться при замене суппортов, включают новые тормозные шланги (замените, если они протекают, треснуты, ломки или изношены) и, конечно же, тормозную жидкость.

Всегда промывайте тормоза, чтобы избавиться от старой жидкости, и прокачивайте все магистрали, чтобы избавиться от захваченного воздуха, который может вызвать мягкую педаль.

Почему мы заменяем тормозные суппорты при обслуживании тормозов

Ваши тормоза всегда нуждаются в тренировке, когда вы забираете детей с тренировки или отправляетесь в горы. Каждый раз, когда вы нажимаете на эту педаль тормоза или активируются системы контроля тяги, контроля устойчивости или предотвращения столкновений, множество гидравлических систем и механизмов работают в унисон, чтобы полностью остановить ваш автомобиль.

Из-за этого, когда тормоза изнашиваются, вы хотите заменить не только изношенные тормозные колодки. Вот почему.

Суппорты заставляют тормоза работать

Да, есть много других движущихся частей, входящих в вашу тормозную систему, но суппорты обеспечивают прижимное усилие, благодаря которому все это происходит. Они снимают давление с педали тормоза и передают его на тормозные колодки. Это, в свою очередь, заставляет трение замедлять ваш автомобиль.

Совет Les Schwab: Узнайте больше о типах тормозов в нашем Полном руководстве по дисковым и барабанным тормозам.

Конечно, новый комплект тормозных колодок позволяет быстро исправить изношенные тормоза. Но за последние 30 с лишним лет и тысячи ремонтов тормозов мы узнали, что замена только колодок часто приводит к другим проблемам с торможением, таким как пульсация педали тормоза, скрип или визг тормозов или изношенные резиновые уплотнения. Все это может привести к неравномерному или более быстрому износу тормозных колодок с течением времени.

Грязь, скопившаяся на поршнях и направляющих суппорта, которая становится более открытой по мере износа тормозных колодок, может привести к неисправности суппорта, если не принять меры при замене колодок. Это короткое видео демонстрирует, что происходит, когда заменяются только тормозные колодки, а поршни суппорта вдавливаются обратно в отверстие.

Важные детали

Суппорты состоят из нескольких деталей, включая поршни, поршневые уплотнения, детали суппорта и пыльники. Для работы все подвижные части суппорта должны быть чистыми и гладкими. Вот роль, которую каждый из них играет в остановке вашего автомобиля.

• Уплотнения поршня изгибаются при движении поршня. Они втягивают поршень обратно в корпус суппорта. Эта маленькая деталь может вызвать множество серьезных проблем, если ее не заменить тормозными колодками.
• Пыльники защищают суппорт от мусора, другой дорожной грязи и грязи. По мере старения пылезащитные чехлы изнашиваются, позволяя этой грязи проникать в суппорт, поршень и уплотнение.
• Крепление суппорта должно позволять суппорту плавать и скользить. Если оборудование заржавеет или подвергнется коррозии, детали не смогут работать должным образом.
