Швеллер 22 гост 8240 97 – ГОСТ 8240-97
alexxlab | 24.10.2019 | 0 | Разное
Швеллер 22 ГОСТ 8240-97 цена

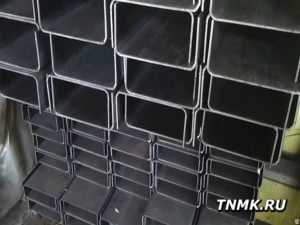

Швеллер 22 ГОСТ 8240–97 представляет собой П-образный металлический прокат, длина которого составляет от 4 до 12 метров, а толщина стенок 4–15 мм. Изделие выпускается методом горячей прокатки, для изготовления используются специальные сортовые станки.
Наша компания реализует сертифицированный швеллер 22, полностью соответствующий текущему стандарту ГОСТ 8240–97.
Продукция предлагается как с параллельными внутренними полками, так и с расположенными под уклоном.
Для изготовления продукта используется как углеродистая сталь марки ст3, так и сталь марки 09Г2С.
Вы можете заказать Швеллер 22 в нашей компании с доставкой по всей России.
Каковы характеристики швеллера?
Горячекатаный швеллер выпускается мерной длины, а также немерной и кратной длиной, длина изделия составляет4–12 м. У нас вы можете приобрести швеллер с необходимыми характеристиками в любом количестве, специалисты нашей компании помогут с выбором требуемого продукта.
Согласно европейской классификации, швеллер, полки которого расположены под уклоном, обозначается как DIN 1026–1, а продукция с параллельными полками имеет маркировку DIN 1026–2. Данный стандарт не определяет значения массы и длины швеллера — эти значения целиком зависят от производителя.
Где используется продукт?
Горячекатаный швеллер 22 широко используется в различных отраслях, но основной упор идёт на строительство различных объектов. Возведение мостов, различных ферм, в том числе с большими пролётами, установка колонн, кровельные прогоны и пр. Использование материала экономически выгодно для компаний, так как швеллер, при относительно низкой стоимости, придаёт конструкциям высокую прочность и жёсткость, существенно увеличивая сопротивление к нагрузкам.
Чтобы купить швеллер 22 ГОСТ 8240–97 требуемого сортамента и в необходимом объёме, оставьте заявку в форме обратной связи или позвоните по указанному на нашем сайте номеру телефона. Опытные специалисты ответят на все интересующие вас вопросы и подберут товар. Наши цены обеспечивают доступность товара для каждого, а возможность доставки позволяет клиентам не искать транспорт для транспортировки продукта.
tnmk.ru
Межгосударственный стандарт ГОСТ 8240-97 “Швеллеры стальные…
┌──────┬───────┬───────┬────────┬───────┬───────┬───────┬───────┬───────┬────────────────────────────────────────────────────────┬───────┐
│Номер │ h │ b │ s │ t │ R │ r │Площадь│ Масса │ Справочные значения для осей │Х_0, см│
│швел- │ │ │ │ ├───────┴───────┤попере-│1 м, кг├───────────────────────────────┬────────────────────────┤ │
│ лера │ │ │ │ │ не более │ чного │ │ Х-Х │ Y-Y │ │
│серии ├───────┴───────┴────────┴───────┴───────────────┤сечения│ ├───────┬───────┬───────┬───────┼────────┬───────┬───────┤ │
│ П │ мм │F, см2 │ │ I_x, │ W_x, │i_x, см│ S_x, │I_y, см4│ W_y, │i_y, см│ │
│ │ │ │ │ см4 │ см3 │ │ см3 │ │ см3 │ │ │├──────┼───────┬───────┬────────┬───────┬───────┬───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┬┴───────┼───────┼───────┤
│5П │ 50 │ 32 │ 4,4 │ 7,0 │ 6,0 │ 3,5 │ 6,16 │ 4,84 │ 22,8 │ 9,1 │ 1,92 │ 5,61 │ 5,95 │ 2,99 │ 0,98 │ 1,21 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│6,5П │ 65 │ 36 │ 4,4 │ 7,2 │ 6,0 │ 3,5 │ 7,51 │ 5,90 │ 48,8 │ 15,0 │ 2,55 │ 9,02 │ 9,35 │ 4,06 │ 1,12 │ 1,29 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│8П │ 80 │ 40 │ 4,5 │ 7,4 │ 6,5 │ 3,5 │ 8,98 │ 7,05 │ 89,8 │ 22,5 │ 3,16 │ 13,30 │ 13,90 │ 5,31 │ 1,24 │ 1,38 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│10П │ 100 │ 46 │ 4,5 │ 7,6 │ 7,0 │ 4,0 │ 10,90 │ 8,59 │ 175,0 │ 34,9 │ 3,99 │ 20,50 │ 22,60 │ 7,37 │ 1,44 │ 1,53 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│12П │ 120 │ 52 │ 4,8 │ 7,8 │ 7,5 │ 4,5 │ 13,30 │ 10,40 │ 305,0 │ 50,8 │ 4,79 │ 29,70 │ 34,90 │ 9,84 │ 1,62 │ 1,66 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│14П │ 140 │ 58 │ 4,9 │ 8,1 │ 8,0 │ 4,5 │ 15,60 │ 12,30 │ 493,0 │ 70,4 │ 5,61 │ 40,90 │ 51,50 │ 12,90 │ 1,81 │ 1,82 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│16П │ 160 │ 64 │ 5,0 │ 8,4 │ 8,5 │ 5,0 │ 18,10 │ 14,20 │ 750,0 │ 93,8 │ 6,44 │ 54,30 │ 72,80 │ 16,40 │ 2,00 │ 1,97 │├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│16аП │ 160 │ 68 │ 5,0 │ 9,0 │ 8,5 │ 5,0 │ 19,50 │ 15,30 │ 827,0 │ 103,0 │ 6,51 │ 59,50 │ 90,50 │ 19,60 │ 2,15 │ 2,19 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│18П │ 180 │ 70 │ 5,1 │ 8,7 │ 9,0 │ 5,0 │ 20,70 │ 16,30 │1090,0 │ 121,0 │ 7,26 │ 70,00 │100,00 │ 20,60 │ 2,20 │ 2,14 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│18аП │ 180 │ 74 │ 5,1 │ 9,3 │ 9,0 │ 5,0 │ 22,20 │ 17,40 │1200,0 │ 133,0 │ 7,34 │ 76,30 │123,00 │ 24,30 │ 2,35 │ 2,36 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│20П │ 200 │ 76 │ 5,2 │ 9,0 │ 9,5 │ 5,5 │ 23,40 │ 18,40 │1530,0 │ 153,0 │ 8,08 │ 88,00 │134,00 │ 25,20 │ 2,39 │ 2,30 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│22П │ 220 │ 82 │ 5,4 │ 9,5 │ 10,0 │ 6,0 │ 26,70 │ 21,00 │2120,0 │ 193,0 │ 8,90 │111,00 │178,00 │ 31,00 │ 2,58 │ 2,47 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│24П │ 240 │ 90 │ 5,6 │ 10,0 │ 10,5 │ 6,0 │ 30,60 │ 24,00 │2910,0 │ 243,0 │ 9,75 │139,00 │248,00 │ 39,50 │ 2,85 │ 2,72 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│27П │ 270 │ 95 │ 6,0 │ 10,5 │ 11,0 │ 6,5 │ 35,20 │ 27,70 │4180,0 │ 310,0 │ 10,90 │178,00 │314,00 │ 46,70 │ 2,99 │ 2,78 │├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│30П │ 300 │ 100 │ 6,5 │ 11,0 │ 12,0 │ 7,0 │ 40,50 │ 31,80 │5830,0 │ 389,0 │ 12,00 │224,00 │393,00 │ 54,80 │ 3,12 │ 2,83 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│33П │ 330 │ 105 │ 7,0 │ 11,7 │ 13,0 │ 7,5 │ 46,50 │ 36,50 │8010,0 │ 486,0 │ 13,10 │281,00 │491,00 │ 64,60 │ 3,25 │ 2,90 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│36П │ 360 │ 110 │ 7,5 │ 12,6 │ 14,0 │ 8,5 │ 53,40 │ 41,90 │10850,0│ 603,0 │ 14,30 │350,00 │611,00 │ 76,30 │ 3,38 │ 2,99 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│40П │ 400 │ 115 │ 8,0 │ 13,5 │ 15,0 │ 9,0 │ 61,50 │ 48,30 │15260,0│ 763,0 │ 15,80 │445,00 │760,00 │ 89,90 │ 3,51 │ 3,05 │
└──────┴───────┴───────┴────────┴───────┴───────┴───────┴───────┴───────┴───────┴───────┴───────┴───────┴───────┴────────┴───────┴───────┘
dokipedia.ru
Межгосударственный стандарт ГОСТ 8240-97 “Швеллеры стальные…
┌──────┬───────┬───────┬────────┬───────┬───────┬───────┬───────┬───────┬────────────────────────────────────────────────────────┬───────┐
│Номер │ h │ b │ s │ t │ R │ r │Площадь│ Масса │ Справочные значения для осей │Х_0, см│
│швел- │ │ │ │ ├───────┴───────┤попере-│1 м, кг├───────────────────────────────┬────────────────────────┤ │
│ лера │ │ │ │ │ не более │ чного │ │ Х-Х │ Y-Y │ │
│серии ├───────┴───────┴────────┴───────┴───────────────┤сечения│ ├───────┬───────┬───────┬───────┼────────┬───────┬───────┤ ││ П │ мм │F, см2 │ │ I_x, │ W_x, │i_x, см│ S_x, │I_y, см4│ W_y, │i_y, см│ │
│ │ │ │ │ см4 │ см3 │ │ см3 │ │ см3 │ │ │
├──────┼───────┬───────┬────────┬───────┬───────┬───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┬┴───────┼───────┼───────┤
│5П │ 50 │ 32 │ 4,4 │ 7,0 │ 6,0 │ 3,5 │ 6,16 │ 4,84 │ 22,8 │ 9,1 │ 1,92 │ 5,61 │ 5,95 │ 2,99 │ 0,98 │ 1,21 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│6,5П │ 65 │ 36 │ 4,4 │ 7,2 │ 6,0 │ 3,5 │ 7,51 │ 5,90 │ 48,8 │ 15,0 │ 2,55 │ 9,02 │ 9,35 │ 4,06 │ 1,12 │ 1,29 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│8П │ 80 │ 40 │ 4,5 │ 7,4 │ 6,5 │ 3,5 │ 8,98 │ 7,05 │ 89,8 │ 22,5 │ 3,16 │ 13,30 │ 13,90 │ 3,31 │ 1,24 │ 1,38 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│10П │ 100 │ 46 │ 4,5 │ 7,6 │ 7,0 │ 4,0 │ 10,90 │ 8,59 │ 175,0 │ 34,9 │ 3,99 │ 20,50 │ 22,60 │ 7,37 │ 1,44 │ 1,53 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│12П │ 120 │ 52 │ 4,8 │ 7,8 │ 7,5 │ 4,5 │ 13,30 │ 10,40 │ 305,0 │ 50,8 │ 4,79 │ 29,70 │ 34,90 │ 9,84 │ 1,62 │ 1,66 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│14П │ 140 │ 58 │ 4,9 │ 8,1 │ 8,0 │ 4,5 │ 15,60 │ 12,30 │ 493,0 │ 70,4 │ 5,61 │ 40,90 │ 51,50 │ 12,90 │ 1,81 │ 1,82 │├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│16П │ 160 │ 64 │ 5,0 │ 8,4 │ 8,5 │ 5,0 │ 18,10 │ 14,20 │ 750,0 │ 93,8 │ 6,44 │ 54,30 │ 72,80 │ 16,40 │ 2,00 │ 1,97 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│16аП │ 160 │ 68 │ 5,0 │ 9,0 │ 8,5 │ 5,0 │ 19,50 │ 15,30 │ 827,0 │ 103,0 │ 6,51 │ 59,50 │ 90,50 │ 19,60 │ 2,15 │ 2,19 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│18П │ 180 │ 70 │ 5,1 │ 8,7 │ 9,0 │ 5,0 │ 20,70 │ 16,30 │1090,0 │ 121,0 │ 7,26 │ 70,00 │100,00 │ 20,60 │ 2,20 │ 2,14 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│18аП │ 180 │ 74 │ 5,1 │ 9,3 │ 9,0 │ 5,0 │ 22,20 │ 17,40 │1200,0 │ 133,0 │ 7,34 │ 76,30 │123,00 │ 24,30 │ 2,35 │ 2,36 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│20П │ 200 │ 76 │ 5,2 │ 9,0 │ 9,5 │ 5,5 │ 23,40 │ 18,40 │1530,0 │ 153,0 │ 8,08 │ 88,00 │134,00 │ 25,20 │ 2,39 │ 2,30 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│22П │ 220 │ 82 │ 5,4 │ 9,5 │ 10,0 │ 6,0 │ 26,70 │ 21,00 │2120,0 │ 193,0 │ 8,90 │111,00 │178,00 │ 31,00 │ 2,58 │ 2,47 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤│24П │ 240 │ 90 │ 5,6 │ 10,0 │ 10,5 │ 6,0 │ 30,60 │ 24,00 │2910,0 │ 243,0 │ 9,75 │139,00 │248,00 │ 39,50 │ 2,85 │ 2,72 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│27П │ 270 │ 95 │ 6,0 │ 10,5 │ 11,0 │ 6,5 │ 35,20 │ 27,70 │4180,0 │ 310,0 │ 10,90 │178,00 │314,00 │ 46,70 │ 2,99 │ 2,78 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│30П │ 300 │ 100 │ 6,5 │ 11,0 │ 12,0 │ 7,0 │ 40,50 │ 31,80 │5830,0 │ 389,0 │ 12,00 │224,00 │393,00 │ 54,80 │ 3,12 │ 2,83 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│33П │ 330 │ 105 │ 7,0 │ 11,7 │ 13,0 │ 7,5 │ 46,50 │ 36,50 │8010,0 │ 486,0 │ 13,10 │281,00 │491,00 │ 64,60 │ 3,25 │ 2,90 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│36П │ 360 │ 110 │ 7,5 │ 12,6 │ 14,0 │ 8,5 │ 53,40 │ 41,90 │10850,0│ 603,0 │ 14,30 │350,00 │611,00 │ 76,30 │ 3,38 │ 2,99 │
├──────┼───────┼───────┼────────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼───────┼────────┼───────┼───────┤
│40П │ 400 │ 115 │ 8,0 │ 13,5 │ 15,0 │ 9,0 │ 61,50 │ 48,30 │15260,0│ 763,0 │ 15,80 │445,00 │760,00 │ 89,90 │ 3,51 │ 3,05 │
└──────┴───────┴───────┴────────┴───────┴───────┴───────┴───────┴───────┴───────┴───────┴───────┴───────┴───────┴────────┴───────┴───────┘
dokipedia.ru
Швеллер 22 ГОСТ 8240-97 цена в Москве
Швеллер 22 ГОСТ 8240–97 представляет собой П-образный металлический прокат, длина которого составляет от 4 до 12 метров, а толщина стенок 4–15 мм. Изделие выпускается методом горячей прокатки, для изготовления используются специальные сортовые станки.
Наша компания реализует сертифицированный швеллер 22, полностью соответствующий текущему стандарту ГОСТ 8240–97.
Продукция предлагается как с параллельными внутренними полками, так и с расположенными под уклоном.
Для изготовления продукта используется как углеродистая сталь марки ст3, так и сталь марки 09Г2С.
Вы можете заказать Швеллер 22 в нашей компании с доставкой по всей России.
Каковы характеристики швеллера?
Горячекатаный швеллер выпускается мерной длины, а также немерной и кратной длиной, длина изделия составляет4–12 м. У нас вы можете приобрести швеллер с необходимыми характеристиками в любом количестве, специалисты нашей компании помогут с выбором требуемого продукта.
Согласно европейской классификации, швеллер, полки которого расположены под уклоном, обозначается как DIN 1026–1, а продукция с параллельными полками имеет маркировку DIN 1026–2. Данный стандарт не определяет значения массы и длины швеллера — эти значения целиком зависят от производителя.
Где используется продукт?
Горячекатаный швеллер 22 широко используется в различных отраслях, но основной упор идёт на строительство различных объектов. Возведение мостов, различных ферм, в том числе с большими пролётами, установка колонн, кровельные прогоны и пр. Использование материала экономически выгодно для компаний, так как швеллер, при относительно низкой стоимости, придаёт конструкциям высокую прочность и жёсткость, существенно увеличивая сопротивление к нагрузкам.
Чтобы купить швеллер 22 ГОСТ 8240–97 требуемого сортамента и в необходимом объёме, оставьте заявку в форме обратной связи или позвоните по указанному на нашем сайте номеру телефона. Опытные специалисты ответят на все интересующие вас вопросы и подберут товар. Наши цены обеспечивают доступность товара для каждого, а возможность доставки позволяет клиентам не искать транспорт для транспортировки продукта.
tnmk-msk.ru
|
|
|
|
|
