Уголок для крепления деревянных конструкций

Какой бы ни была технология строительства загородного дома, значительная часть элементов конструкции в любом случае изготавливается из дерева. И это понятно – материал доступный, надежный и достаточно простой в обработке. Но есть и у него тонкие места: при высыхании древесина изменяется в размерах. Это грозит выдавливанием метизов и ослаблением  соединительных улов. Предотвратить разрушение поможет перфорированный крепеж, и в первую очередь – стальной уголок, используемый для крепления деревянных конструкций.

Секреты выносливости

Без уголка немыслимо строительство стропильной системы. Он настолько надежно соединяет балки, что крыше нипочем колоссальные нагрузки, которая она испытывает под давлением кровельного пирога и финишного покрытия, ветра и атмосферных осадков. Он обеспечивает прочность межэтажных и цокольных перекрытий, так как отвечает за крепление деревянных элементов к бетонным, кирпичным и металлическим поверхностям.

Отвечает со всей серьезностью, ведь самый простой равносторонний уголок 70х70 мм, масса которого составляет всего 100-110 г, выдерживает нагрузку на сгиб 430 кг, а на разгибание – 270 кг. Секрет выносливости – в равномерном распределении нагрузки по площади изделия, поэтому в нем значение имеет буквально все.

МАТЕРИАЛ. Производят уголок для крепления деревянных конструкций на основе двух видов стали.

  • Толстолистовая горячекатаная сталь марки Ст3сп или холоднокатаная – марки 02 (08ПС, 08Ю), обладающие прочностью, пластичностью и устойчивостью к механическим воздействиям. Для увеличения срока службы металл подвергают горячему цинкованию. Толщина цинка должны быть не менее 230-275 г/кв.м, что исключает отслоение покрытия. Такие перфорированные уголки предназначены для применения в закрытых помещениях, где нет прямого воздействия атмосферной влаги, а также в средне агрессивных средах.
  • Нержавеющая сталь, в которой содержание хрома составляет 16-18 процентов, что гарантирует изделиям высокие прочностные свойства и коррозионную стойкость. Их можно применять в условиях повышенной влажности и агрессивной среды.

ТОЧНОСТЬ ИЗГОТОВЛЕНИЯ. Уголок для крепления деревянных конструкций относится к числу металлических изделий, для которых точность изготовления чрезвычайно важна. Если его толщина должна составлять 2-2,5 мм, то даже минимальные отклонения от нормы могут привести к печальным последствиям.

Точность изготовления уголкам обеспечивает метод холодного формирования изделий. В его процессе рулонную сталь с помощью установки для лазерной резки делят на заготовки, затем с применением листогибочного пресса придают им нужную форму, после чего на координатно-пробивном прессе наносят перфорацию.

ФОРМА. Уголок представляет собой стальную пластину, согнутую пополам или со смещением в одну из сторон. Г-образное сечение обеспечивает ему настолько плотное прилегание к соединяемым деталям, что способствует созданию практически монолитной конструкции. В исключительных случаях уголки сложены под углом не 90 градусов, а 135.

Линия сгиба является своеобразным ребром жесткости, увеличивающим несущие способности крепежа. Для усиления этого качества иногда в процессе производства создают 1-2 дополнительных ребра жесткости, разместив их перпендикулярно сгибу.

ПЕРФОРАЦИЯ. Наличие на поверхности уголка нескольких отверстий разной величины снижает массу изделия и расширяет диапазон используемых крепежных элементов. Их расположение помогает равномерно распределить нагрузку, а диаметр соответствует подходящим метизам:

  • ершеные гвозди с конической головкой для крепления в деревянные конструкции – 4,5; 4,8; 4,9; 5,2 мм;
  • гвозди оцинкованные конусообразные – 4,0 мм;
  • саморезы и шурупы – 6; 6,2 мм;
  • болты для создания скользящего соединения – 9; 11 мм;
  • анкерные болты с шестигранной головкой для крепления в бетонное основание или кирпичную кладку – 7,0; 9,0; 10,5; 11,0; 13,0; 13,3 мм;
  • оцинкованные анкеры – 8,0; 10,0; 12,0 мм;
  • оцинкованные анкерные болты с гайкой для создания скользящего соединения – 6,5; 8,0; 10,0; 12,0 мм.

МОНТАЖ. Уголок для крепления деревянных конструкций может монтироваться как с помощью врезания в древесину, так и без него, что облегчает работу и не требует специального оборудования.
А вот к выбору метизов надо подходить осмотрительно, отказавшись от саморезов их черного металла и китайских гвоздей с шурупами. Они являются больше, чем средством фиксации, а нитями, “сшивающими” каркас здания, заменить которые при обрыве будет затруднительно.

Компания «МетПромИнтекс» отвечает за высокое качество перфорированного крепежа. Уголок, предназначенный для крепления деревянных конструкций, полностью соответствует государственным стандартам, начиная от уровня стали, которая является залогом долгого срока службы, и заканчивая точностью изготовления, что позволяет надежно зафиксировать элементы строения любой сложности.

Наши консультанты помогут вам определиться с выбором и количеством необходимых креплений в зависимости от места их применения и предполагаемой нагрузки. А выбор действительно непростой, учитывая многообразие видов, которые отличают данный крепеж.

Виды перфорированного уголка

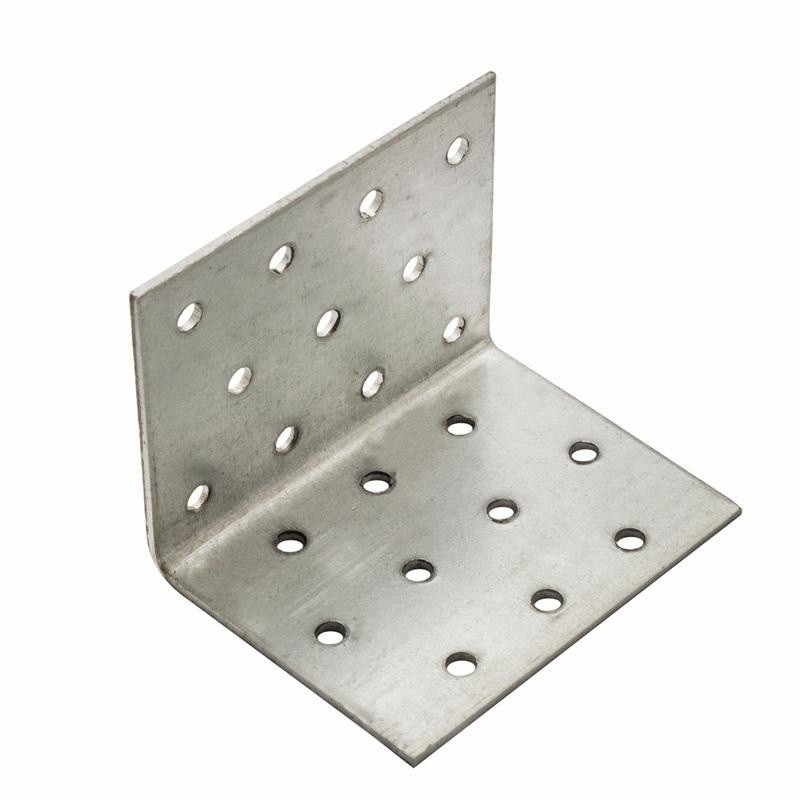

  1. Крепежный уголок, монтажный (KU). Применяется для соединения и фиксации элементов конструкции под углом 90 градусов, где нет высокой нагрузки на прогиб. Востребован для крепления бруса, межэтажных и чердачных балок перекрытия, прогонов и стоек. Используется также при монтаже каркасных конструкций, в которых необходимо крепление деревянных элементов к основанию из другого материала: бетона, кирпича, металла. Стандартные размеры: длина и высота – от 50 до 150 мм; ширина – от 35 до 90 мм; толщина стали – от 1 до 2,5 мм.

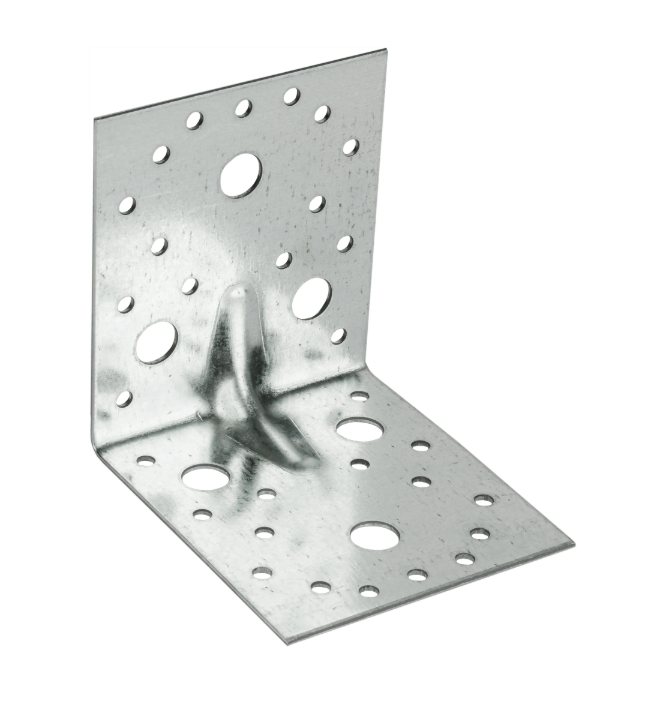

  2. Усиленный крепежный уголок (KUU). Это равносторонний уголок аналогичного вида, только оснащенный 1-2 ребрами жесткости на сгибе. Они обеспечивают изделию повышенную несущую способность, что позволяет его использование в конструкциях более ответственного назначения, а также при соединении бруса и балок крупного сечения с другими материалами: кирпичом, газобетоном, металлом. Изготавливают уголки из стали толщиной 2-2,5 мм, длина и высота изделий находятся в пределах 70-130 мм, ширина составляет от 40 до 100 мм.
  3. Крепежный уголок анкерный (KUA/KUL). Он отличается непропорционально большой высотой. К его помощи прибегают, когда требуется крепление вертикальных деревянных конструкций к жесткому горизонтальному основанию. Например, при установке столбов, стоек и колонн, а также для закрепления фасадных систем здания или элементов внутренней отделки. Стандартная длина и ширина изделий составляют по 40 мм, тогда как высота может быть 80, 120, 200 мм. Толщина металла – от 2 мм.
  4. Крепежный уголок ассиметричный (KUAS). Это изделие, согнутое тоже под прямым углом, но имеющее разную высоту и длину сторон. Это позволяет использовать данные крепления в специфических условиях, где применение равностороннего уголка невозможно или нецелесообразно. Чаще всего речь идет о соединении деревянных стоек и балок между собой или с бетонными и стальными каркасами, а также для жесткой фиксации деревянных столбов, опор, стоек и колонн к фундаменту под прямым углом с помощью анкерных креплений. Длина такого уголка находится в пределах 90-140 мм, ширина – от 40 до 90 мм, а высота ­- от 40 до 60 мм.
  5. Крепежный уголок скользящий (KUC). Это многофункциональный элемент в виде пластины, согнутой под прямым углом. Но наряду с круглыми отверстиями под саморезы он имеет удлиненную выемку под болты, позволяющую гибко изменять соотношение между соединяемыми поверхностями. Его используют для монтажа двух элементов, один из которых будет подвижен при усадке деревянных стен, стоек и брусьев. Нужен он и при возведении перегородок в бревенчатых домах, и при креплении деревянной балки к несущей стене. Стандартная ширина изделий составляет от 120 до 220 мм, а длина и высота – от 40 до 60 мм.

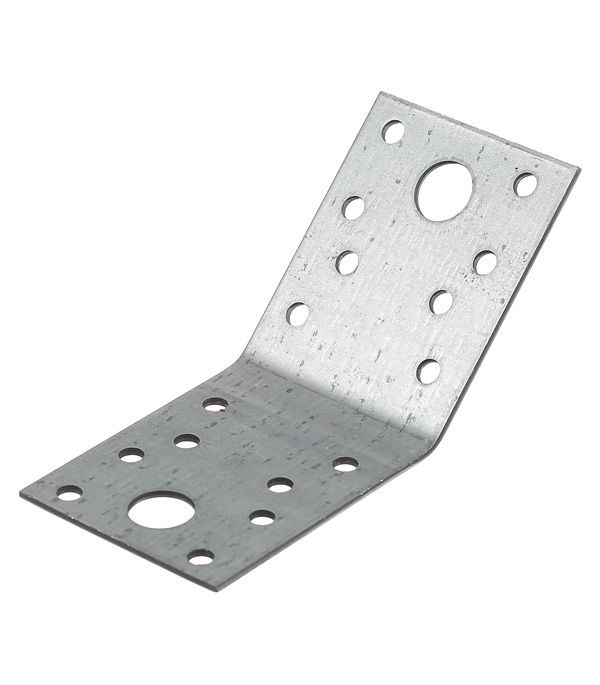

  6. Крепежный уголок под 135 градусов (KUS). Он представляет собой перфорированную стальную пластину, согнутую ровно посередине под соответствующим углом. Такие изделия в основном востребованы при возведении крыш и навесов для скрепления между собой деревянных стропил.
     Как правило, толщина металла составляет  2 мм, ширина уголка – от 55 до 90 мм, высота и длина – от 70 до 105 мм.
  7. Крепежный уголок Z-образный (KUZ). Этот элемент представляет собой пластину, согнутую в двух местах под углом 90 градусов. Применяется для многоуровневых соединений деревянных конструкций, в частности, крепления балок, стоек и бруса, входящих в стропильную или несущую системы. Монтируется как к деревянным, так и к стальным, и бетонным элементам, играя роль кронштейна. Крепежный уголок Z-образный усиленный (KUZUS) имеет дополнительное ребро жесткости, поэтому работает в многоуровневых соединений деревянных конструкций при повышенных нагрузках. Стандартная толщина металла – 2-2,5 мм, длина – 35-55 мм, высота – 70-105 мм, ширина – 55-90 мм.

Крепежные уголки для дерева, перфорированный крепеж применение

В традиционном деревянном строительстве элементы соединялись столярным методом. Теперь используются перфорированные профили из высококачественного стального листа толщиной от 1 до 8 мм.

Благодаря их использованию, можно стыковать деревянные элементы конструкции. Крепежные уголки при соответствующей обработке также эффективны в условиях повышенной влажности.

Стыки, используемые для крепления внутри конструкции, вырезаются из оцинкованной полосы толщиной до 4 мм. В этом случае их края не защищены от коррозии. Крепеж, установленный в открытых частях конструкции, подверженных воздействию погодных условий, после завершения механической обработки (резка, гибка, сварка) защищают цинкованием. Все кромки и поверхности оцинкованы. Толщина элементов более 4 мм.

Когда стыки подвержены коррозии, в таких конструкциях, как мост, опора и т. д., разъемы закрепляются с помощью нанесения защитного слоя (хрома, никеля, меди, цинка) путем гальваники. Применяется в специальных конструкциях, например, на судах, в промышленных цехах и в элементах, работающих в агрессивной кислотной среде

Там, где важны простота и точность сборки, а также эстетика, используются соединители из алюминиевого листа. Чаще всего они спрятаны в конструкции, находящейся внутри помещения.

Тип крепежа

Выбор перфорированного крепежа https://spb.krep-komp.ru/krepezh/perforirovannyy_krepezh/ зависит от формы стыка и типа соединяемых элементов (например, стропильная балка, стеновая балка), а также от силы, которая будет действовать в стыке. Типовое предложение производителей включает более 450 разъемов. Они изготавливаются из листов разной толщины, имеют разные размеры, количество и диаметр отверстий. Наиболее часто используемые разъемы — плоские стыки (пластины, перфорированные листы и полосы) для стыкового соединения двух элементов гвоздями.

Крепежные уголки

Это основные элементы, используемые для перпендикулярных поперечных соединений. Они также используются в качестве опор для соединения балки с колонной. Благодаря гладкой отделке их можно использовать как внутри, так и снаружи соединения.

Кронштейны

Отличаются высокой прочностью на изгиб. Второе их преимущество в том, что они оснащены целым набором систем штамповки. Благодаря этому соединители этого типа используют как в стандартных решениях, так и адаптируют их к более индивидуальным соединителям.

Регулируемые уголки

Регулируемые крепежные уголки предназначены для установки окон и перегородок из плит. Они оснащены продолговатыми отверстиями, которые служат не только крепежными элементами, но и выступают в роли компенсатора. Овальные отверстия полезны при первоначальной сборке, их легко дополнить отверстиями меньшего размера. Благодаря возможности взаимного скольжения соединяемых элементов снижается риск нагрузки, которая может вызвать деформацию или изменение материала.

Универсальные уголки

Крепежные элементы производятся с использованием универсальной перфорации. Благодаря количеству отверстий в разъеме его можно использовать по-разному. Как при выполнении простых, так и сложных соединений

Крепежные уголки стропильные

Предназначение — для крепления стропил. Самая важная особенность этих соединений — повышение прочности, например, крыши против ветра. Столярные соединители этого типа доступны в правой и левой версиях, поэтому их можно устанавливать с обеих сторон.

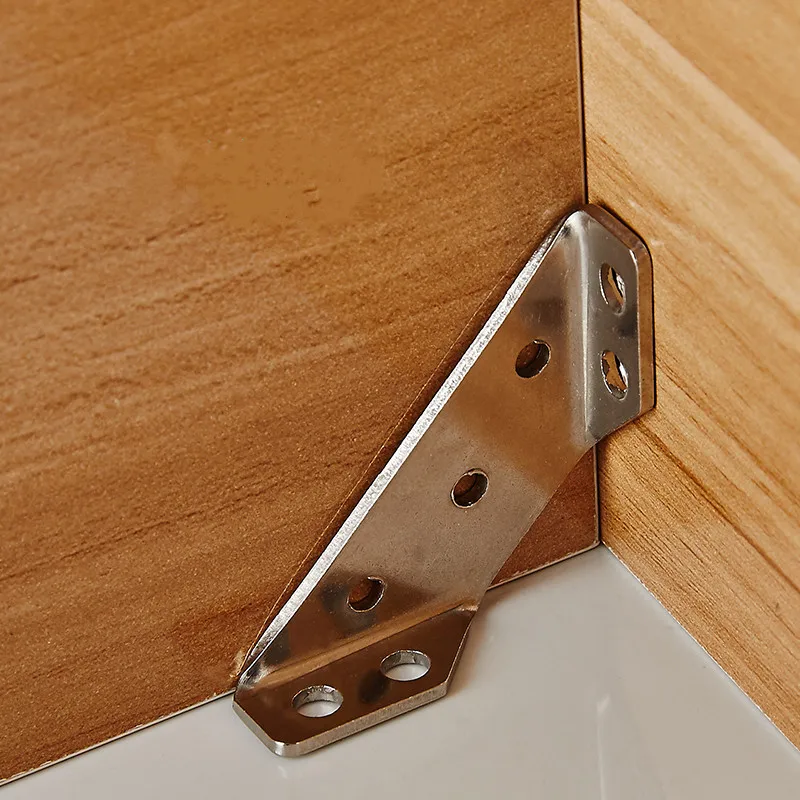

Крепежный уголок для мебели

Уголки также доступны в узком и широком исполнении. В основном они используются при небольших сборочных работах, например, при сборке мебели. Более узкие варианты уголков дополнительно позволяют использовать их в местах с ограниченной площадью.

Уголки со смещенными отверстиями

Они предназначены для работы с деревом. Для них характерно расположение отверстий в смещенных друг относительно друга рядах. Это предотвращает попадание гвоздей в одни и те же волокна древесины, что снижает риск поломки.

Соединительные уголки

Их задача — соединить дерево с деревом, бетоном или сталью. Универсальные размеры отверстий позволяют устанавливать их на дюбели различных типов.

Анкерные крепежные уголки

Они предназначены для крепления деревянных элементов в бетоне. Их используют для крепления колонн или балок.

Крепежные уголки под 135 градусов

Они разработаны специально для соединения деревянных элементов под углом 135 градусов, изготовления распорок, диагональных усилений элементов каркаса.

Также есть несколько специальных креплений, например, изогнутый уголок для анкеровки стен или колонн.

Кронштейны для стропил

Этот крепеж соединяет стропила с кирпичной кладкой или бетоном в угловой стене. Опора к бетону крепится нержавеющими болтами, а к кирпичной кладке — гвоздями. Стропила кладут между зажимами крепежа и прикручивают саморезами.

Опоры колонн (анкеры колонн, опоры, фундаментные опоры) служат для заделки опор в бетон или на деревянный фундамент. Их можно закрепить при бетонировании или прикрутить дюбелями к ранее залитому бетону. Они имеют форму канала или Т-образного стержня, который спрятан в специально подготовленной выемке на опоре.

Пластины гвоздевые

Другой тип металлических соединителей — это шиповые соединители, также известные как гвоздевые пластины. Этот тип стыка используется для производства сборных элементов конструкций. Применяется в каркасном строительстве для изготовления готовых элементов кровельных, стенных и потолочных конструкций. Соединитель шипа представляет собой квадратную пластину с рельефными шипами. Шипы могут быть разных размеров. Для соединения деревянных элементов используется давление пресса, который равномерно прижимает пластины с обеих сторон стыка. Это также приводит к расположению всех деревянных элементов, образующих стык, в одной плоскости. Расположение шипов позволяет равномерно распределять напряжения в соединении.

Уголки соединительные для дерева в Ростове-на-Дону: 1161-товар: бесплатная доставка, скидка-20% [перейти]

Партнерская программаПомощь

Ростов-на-Дону

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Текстиль и кожа

Текстиль и кожа

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Промышленность

Промышленность

Торговля и склад

Торговля и склад

Вода, газ и тепло

Вода, газ и тепло

Все категории

ВходИзбранное

Уголки соединительные для дерева

Уголок соединительный с муфтой Tece 90° 16×1/2″ 708101

В МАГАЗИНЕще цены и похожие товары

Уголок ЗУБР соединительный, цанга-цанга, 16х16х2,0, никель {51408-16} Бренд: ЗУБР, Код

В МАГАЗИНЕще цены и похожие товары

Соединительный уголок для трубопровода ЗУБР 51410-16-1/2 Класс товара: Бытовой, Материал: латунь с

В МАГАЗИНЕще цены и похожие товары

Соединительный крепежный уголок ROCK 8 Фасовка: 20. 000, Длина: 145.000, Ширина: 65.000

В МАГАЗИНЕще цены и похожие товары

Соединительный латунный уголок LEXLINE 534214 Угловой: да, Диаметр соединения 2: ёлочка 18 мм,

В МАГАЗИНЕще цены и похожие товары

Соединительный оцинкованный уголок VORMANN 70 913 000 Диаметр монтажных отверстий: 5 и 11, Фасовка:

В МАГАЗИНЕще цены и похожие товары

Соединительный крепежный уголок ROCK RKLR3 Фасовка: 20.000, Длина: 90.000, Ширина: 65.000

В МАГАЗИНЕще цены и похожие товары

Уголок Vormann соединительный оцинкованный 120 х 90 40 4 мм

В МАГАЗИНЕще цены и похожие товары

Уголок Vormann соединительный оцинкованный 140 х 35 40 2,5 мм

В МАГАЗИНЕще цены и похожие товары

Уголок соединительный Tece 90° 16×16 767016

В МАГАЗИНЕще цены и похожие товары

Соединительный уголок для трубопровода ЗУБР 51408-16 Тип фитинга: уголок, Материал: латунь с

В МАГАЗИНЕще цены и похожие товары

Соединительный крепежный уголок ROCK RKL6 Фасовка: 20. 000, Длина: 90.000, Ширина: 35.000

В МАГАЗИНЕще цены и похожие товары

Соединительный крепежный уголок ROCK RKLL7 Фасовка: 20.000, Длина: 60.000, Ширина: 45.000

В МАГАЗИНЕще цены и похожие товары

Уголок Vormann соединительный оцинкованный 80 х 60 60 2,5 мм

В МАГАЗИНЕще цены и похожие товары

Соединительный уголок под профиль Агат 4017.07 Тип: уголок, Цвет: белый, Крепеж в комплекте: нет

В МАГАЗИНЕще цены и похожие товары

Соединительный крепежный уголок ROCK 6 Фасовка: 20.000, Длина: 90.000, Ширина: 35.000

В МАГАЗИНЕще цены и похожие товары

Соединительный оцинкованный уголок VORMANN 70 919 000 Диаметр монтажных отверстий: 5, Фасовка:

В МАГАЗИНЕще цены и похожие товары

Уголок Vormann соединительный оцинкованный 60 х 35 60 2,5 мм

В МАГАЗИНЕще цены и похожие товары

Соединительный крепежный уголок ROCK 2 Фасовка: 20. 000, Длина: 70.000, Ширина: 55.000

В МАГАЗИНЕще цены и похожие товары

Соединительный крепежный уголок ROCK RKLR5 Фасовка: 20.000, Длина: 105.000, Ширина: 90.000

В МАГАЗИНЕще цены и похожие товары

Уголок соединительный Tece, закругленный 90* 16 707316

В МАГАЗИНЕще цены и похожие товары

Соединительный оцинкованный уголок VORMANN 70 914 000 Диаметр монтажных отверстий: 6 и 12, Фасовка:

В МАГАЗИНЕще цены и похожие товары

Соединительный крепежный уголок ROCK RKLL1 Фасовка: 20.000, Длина: 50.000, Ширина: 35.000

В МАГАЗИНЕще цены и похожие товары

Соединительный оцинкованный уголок VORMANN 70 920 000 Диаметр монтажных отверстий: 5, Фасовка:

В МАГАЗИНЕще цены и похожие товары

Уголок соединительный, 7-7-6

В МАГАЗИНЕще цены и похожие товары

Соединительный латунный уголок LEXLINE 534213 Угловой: да, Диаметр соединения 2: ёлочка 20 мм,

В МАГАЗИНЕще цены и похожие товары

Соединительный уголок Агат 4019. 05 Тип: уголок, Цвет: коричневый, Крепеж в комплекте: нет

В МАГАЗИНЕще цены и похожие товары

Уголок ЗУБР соединительный, цанга-цанга, 20х20х2,0, никель {51408-20} Бренд: ЗУБР, Код

В МАГАЗИНЕще цены и похожие товары

2 страница из 18

перфорированный, металлический, видео-инструкция по монтажу своими руками, крепежные уголки и пластины для деревянных столбов и лестниц, фото и цена

Статьи

Перфорированный крепеж для дерева стал широко использоваться относительно недавно, но уже приобрел широкую популярность среди тех, кто собирает самые различные конструкции из дерева. Благодаря этому виду изделий работы стали значительно проще, а их качество улучшилось, укрепленный таким образом каркас выдерживает гораздо большие нагрузки без какого-либо вреда общей надежности.

На фото: можно найти самые разнообразные виды крепежных элементов, все они предназначены для выполнения определенных видов работ

Критерии выбора качественных изделий

Какой бы вариант изделий вам ни требовался, важно проверить его соответствие нескольким критериям, чтобы гарантированно получить качественную продукцию:

ПрочностьДобротные варианты изготавливаются из стали толщиной 2 мм и более. Вес элементов должен быть внушительным, и они не должны гнуться просто руками. Если продукция не очень надежна и легко гнется, то прока от ее использования будет немного, поэтому низкая цена ни в коем случае не должна быть определяющим фактором при покупке
Надежное покрытиеЧтобы узлы хорошо противостояли неблагоприятным воздействиям, их покрывают слоем цинка, который служит защитой от влаги и перепадов температур. Определить качество оцинковки просто: поверхность должна быть однородной без каких-либо разводов и пятен, любые изъяны говорят о том, что технология была нарушена или изделия хранились в сыром месте длительный период времени
Оптимальные параметрыИзлишне говорить, что для небольших конструкций не подойдут большие уголки и наоборот – массивные элементы не будут держаться на мелких крепежных элементах. Стоит выбирать оптимальный вариант для каждой ситуации, чтобы обеспечить надежность и не потратить лишние деньги

Важно! Некоторые застройщики делают уголки самостоятельно, это не самый лучший вариант, так как прочность самодельных узлов в несколько раз ниже, чем изготовленных в заводских условиях.

Для наглядности применения того или иного элемента многие продавцы собирают небольшую конструкцию, в ней все видно очень хорошо

Основные виды изделий и особенности их использования

Рассмотрим самые востребованные типы перфорированного крепежа и конструкции, в которых он используется чаще всего, чтобы вы свободно ориентировались в данной группе товаров.

Пластины

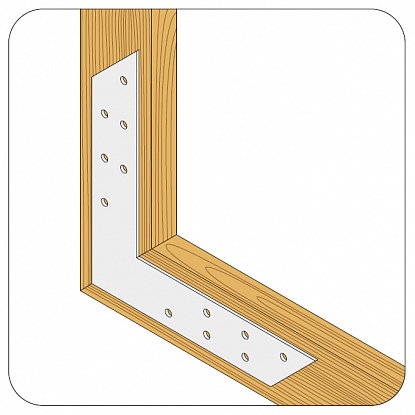

Крепежные пластины для дерева– самый постой вариант, который применяется для следующих работ:

  • Это идеальный вариант для скрепления двух элементов в одной плоскости, самое главное требование – прочность соединения. Для обеспечения надежности важно использовать соответствующий крепеж, это могут быть ершеные или винтовые гвозди, а также саморезы или шурупы по дереву.
  • Очень популярны такие варианты при производстве работ с кровельными конструкциями и стропильными системами. Их можно располагать как вдоль элементов, так и наискось, что позволяет зафиксировать коньковые соединения очень быстро, при этом обеспечивается высочайшая надежность.

Пластины – отличное решение для соединения элементов на кровле

  • Подобный металлический крепеж для дерева отличается простотой использования, если вы проводите работы своими руками, то можно сэкономить значительные средства, купив материал в рулоне, общая длина составляет 5-10 метров, и вы отрезаете нужные куски, что также можно назвать большим преимуществом.

Пластины бывают крепежными и соединительными, разница между ними следующая:

  • Крепежные варианты имеют на поверхности отверстия различного диаметра, благодаря чему при их креплении можно использовать как саморезы, так и шурупы и даже болты большого диаметра, пример такого изделия показан на фото выше.
  • Соединительные пластины используются там, где использование болтов и шпилек не требуется. Их основное отличие – небольшие отверстия, расположенные в определенном порядке.

Соединительная пластина – простое решение для разных работ

Отдельная группа – гвоздевые пластины, они сделаны таким образом, что с одной стороны поверхность представляет собой металлические шипы. Изделие просто забивается и держит элементы достаточно прочно.

Гвоздевая пластина – отличное решение для быстрого соединения

Уголки

Большая группа изделий, рассмотрим самые востребованные виды:

  • Усиленные изделия используются там, где требуется особая устойчивость к нагрузкам. В них имеются специальные ребра жесткости, которые еще больше увеличивают прочность. Чаще всего используются большие размеры, толщина материала в среднем составляет от 2 до 3 миллиметров, на поверхности имеются отверстия разного диаметра под различный крепеж.

Ребро жесткости делает элемент в разы прочнее

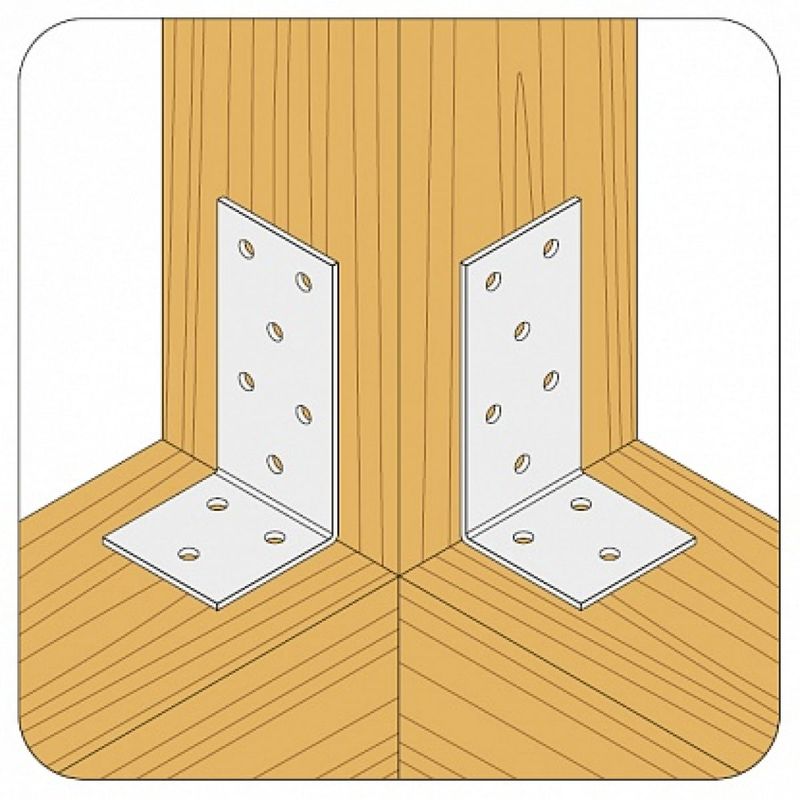

  • Равносторонние уголки используются для соединения элементов деревянного каркаса, а также для крепления конструкций из дерева к кирпичу и бетону, на поверхности расположены отверстия одинакового диаметра.
  • Анкерные уголки имеют короткую и длинную сторону, и их основное назначение – крепление дверных и оконных блоков в проемах. Кроме того, они могут применяться везде, где это требуется.
  • Крепежные уголки для дерева, согнутые под углом 135 градусов, используются для стропильных систем, этим и ограничивается их сфера применения.
  • Широкие уголки используются как крепеж для деревянных лестниц, с их помощью крепление ступеней значительно упрощается, но при этом качество работы возрастает.

Уголки надежнее брусков и проще в использовании, чем вариант с пазами

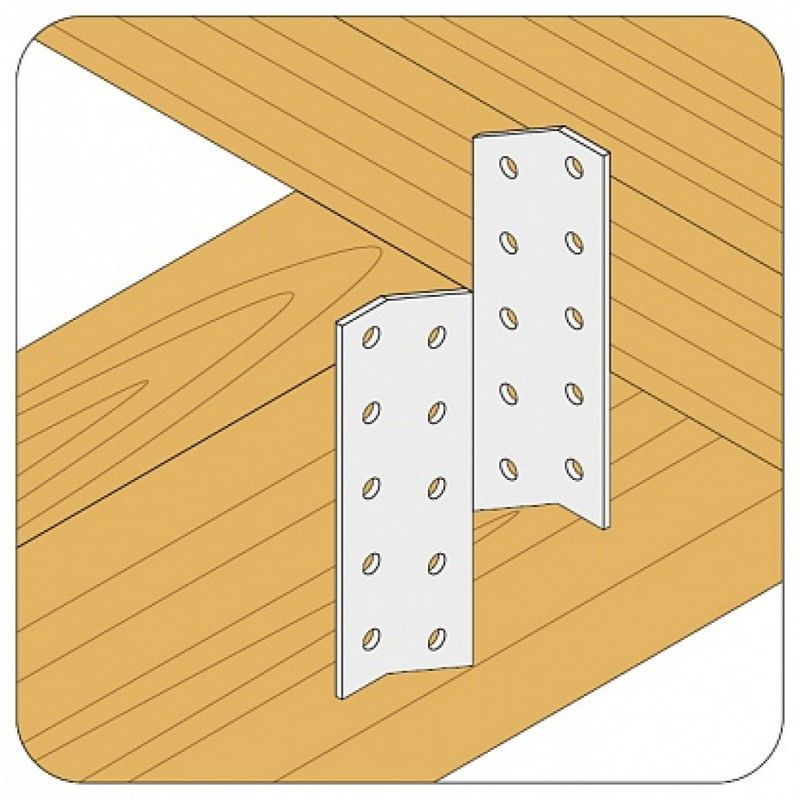

  • Z-образные уголки используются там, где нужно скрепить примыкания элементов, расположенные не на одном уровне, а со сдвигом.

Важно! Бывают и другие виды уголков, выбрать тот или иной вариант можно в соответствии с особенностями использования, главное, с чем следует определиться, — размеры изделий.

Держатели и опоры

Тут существует множество решений, мы рассмотрим те, которые востребованы больше всего:

  • Держатель балки позволяет быстро соединять элементы стропильной системы. Его конструкция такова, что он подходит практически для любых систем и обеспечивает надежную фиксацию элементов.

Вам не понадобится инструкция по проведению работ, вы без труда разберетесь в процессе и самостоятельно

  • Опоры бруса бывают двух видов – раскрытые и закрытые, основная разница между ними – расположение площадок с отверстиями под саморезы и шурупы, в раскрытых они находятся по сторонам, в закрытых – скрываются брусом после его укладки. Этот вид изделий очень сильно упрощает устройство перекрытий, поэтому пользуется огромным спросом среди покупателей.

Раскрытый и закрытый вариант выполняют одну и ту же функцию, но сделаны по-разному

  • Крепеж для деревянных столбов может выполняться в двух вариантах: первый из них представляет собой площадку с отверстиями под саморезы или анкера, к которой приварен элемент, в который вставляется столб определенного размера. Второй представляет собой регулируемые опоры, которые с помощью резьбовой шпильки могут менять расположение и обеспечивать точную подгонку элементов конструкции.

Регулируемые узлы – отличное решение для установки опор

  • Специальный крепеж для лестниц из дерева позволяет быстро и надежно фиксировать столбы конструкции. Его часто используют те, кто профессионально устанавливает подобные конструкции, что говорит о надежности и практичности решения.

Шуруп-шпилька для столбов лестниц из дерева позволяет надежно зафиксировать элементы

Кроме рассмотренных изделий существуют и другие варианты – от скользящих опор для стропил и регулируемых уголков, до перфорированной ленты для монтажа теплоизоляции. Разобраться в них несложно, но используются они намного реже.

Вывод

Перфорированные элементы позволяют сделать процесс соединения деревянных элементов быстрым и простым. При этом прочность конструкции будет соответствовать самым высоким стандартам, видео в этой статье поможет разобраться в теме еще лучше.

Продукция – Профиль крепёжный перфорированный

описание продукта

номенклатура

тех. характеристики

Среди основных преимуществ продукции нашей компании следует отметить:

• простоту использования;
• надежные способы крепления при помощи гвоздей или шурупов;
• низкую степень трудоемкости монтажа благодаря отсутствию необходимости врезки.
• Сочетание высоких функциональных характеристик и доступной цены является главной причиной высокой востребованности крепежных изделий при создании различных конструкций из дерева.

Компания ООО «Риб» предлагает своим партнерам и клиентам уголки крепежные, как один из элементов перфорированного крепежа для деревянного домостроения.

Крепежный уголок представляет собой металлическую пластину с перфорированными отверстиями. Обычно, она бывает изогнута под углом 90 и 135 градусов. Такие уголки применяются для крепления деревянных деталей, установки деревянных конструкций: стропил и стоек, балок перекрытия.

Сфера применения крепежных уголков довольно обширна, поэтому производство «Риб» предлагает большой выбор данного изделия.

Крепежный уголок является незаменимой деталью в мебельном производстве. Уголок крепежный, служит долго и надежно. Для его монтажа не требуется особых навыков и специальных инструментов. Завод изготавливает крепежные уголки из оцинкованной стали. По типу соединения уголки делятся на несколько групп: анкерные, ассиметричные, разносторонние скользящие и Z-образные.

В сфере декорирования используются узкие крепежные уголки, а анкерные уголки служат для крепления к фундаменту деревянных столбов, опор. Широкие соединительные крепежные уголки часто используются для крепления несущих и дополнительных брусовых элементов стропильной и подстропильной систем.

Крепежные уголки должны соответствовать всем требованиям безопасности, так как от них зависит прочность и надежность конструкции.

На современном производстве «Риб», штамповка металла является одним из основных процессов, поэтому крепежные уголки изготавливаются из довольно прочной оцинкованной стали, что обеспечивает значительный уровень устойчивости к коррозии и высокий уровень износостойкости. Использование оцинкованной стали позволяет применять этот конструктивный элемент в различных сферах строительства.

Важной деталью уголка является его перфорация, которая служит соединением разных строительных элементов. Современные технологии производства позволяют изготавливать уголки с высоким уровнем усиления, что обеспечивает высокий уровень устойчивости. Перед тем как купить крепежный уголок, необходимо рассчитать его размеры.

Большой опыт «Риб» в производстве перфорированных изделий позволяет изготавливать качественные, надежные крепежные уголки, которые можно использовать в различных областях строительства.

С преимуществами крепежа от ООО “РИБ” можно познакомиться в разделе сайта “Статьи” .

Там же есть советы о том как купить крепеж с выгодой для себя .

Цены и условия поставки на перфорированный крепеж уточняйте у менеджеров по телефону +7(831)269-20-93.

Особенности конструкции

Среди самых недорогих, и в то же время наиболее востребованных деталей, используемых при работе с деревом, особого внимания заслуживает крепежный уголок KU. Благодаря простоте конструкции и перфорированной структуре он незаменим при сборке мебели, создании различных вариантов стропильных систем, а также при возведении деревянных зданий или декоративных украшений из натуральной древесины. К особенностям детали относится идеальная точность изготовления и наличие перфорированных отверстий различной величины, что в свою очередь расширяет диапазон возможностей не только при выборе крепежных элементов, но и при выполнении различных задач с применением крепежного уголка.

Список преимуществ

Среди основных достоинств металлического крепежного уголка, который предлагает купить наша компания, значится не только невысокая цена. Выполненный согласно европейским стандартам из оцинкованной стали, он, благодаря особенностям материала и технологии изготовления, представляет собой изделие, сочетающее механическую устойчивость, высокий уровень пластичности и прочности. Благодаря процессу горячего цинкования крепежные уголки обладают целым рядом защитных свойств, увеличивающих сопротивление коррозии.

Многочисленным покупателям, заинтересованным в качественных крепежных изделиях, предлагаются уголки различного артикля, стандартные размеры которых находятся в диапазоне:

длина и высота: от 50 до 150 мм;

ширина: от 35 до 90 мм;

толщина: от 2 до 2,5 мм.

Уголок крепежный

Уголок крепежный перфорированный

Уголок простой, макс. нагрузка, kH
A-B-C-H  Шурупы  кол-во шурупов  F1  F2=F3  F4=F5
 105-105-90-2,5  5,0Х40  20  10,5  7,5

 1,3*b+21,1

——————

  h-2,5

 90-90-65-2,5 dd  5,0Х40   16  6,4  4,5
 50-130-65-2,5  5,0Х40   16  2,6  6,5
 70-70-55-2,5  5,0Х40   12  2,0  1,5
 50-90-55-2,5  5,0Х40   12  1,5  7,1
 50-50-35-2,0  4,0Х35  12  2,1  1,5
Уголок перфорированный, макс. нагрузка, кН. Короткое плечо горизонтально
А-В-Н  Шурупы  Кол-во шурупов
в вертикальном плече
 Кол-во шурупов
в горизонтальном плече
F1  F2=F3  F4=F5
 40-80-40-2,0  4,0×35  6   3  0,9  3,2

 3,2*d+75,7

—————

е

 60-60-40-2,0  4,0×35   4  1,2  2,7
 80-80-40-2,0  4,0×35   6    6  1,8  3,2
 40-120-40-2,0  4,0×35   9    3  0,9  4,9
 40-160-80-2,0  4,0×35   24   6  1,8  12,1
 40-40-200-2,0 4,0х35   15   15  4,5  7,5 2,6*d+45,7
—————
е
Уголок перфорированный, макс. нагрузка, кН. Короткое плечо вертикально
А-В-Н  Шурупы   Кол-во шурупов
в вертикальном плече
Кол-во шурупов
 в горизонтальном плече
F1  F2=F3  F4=F5
 40-80-40-2,0  4,0х35  3  6  1,8  1,6

 2,6*d+67,9

—————

е

 40-120-40-2,0  4,0х35   3  9  2,6  1,6
 40-160-80-2,0  4,0х35   6  24  6,9  3,2

С преимуществами крепежа от ООО “РИБ” можно познакомиться в разделе сайта “Статьи” .

Там же есть советы о том как купить крепеж с выгодой для себя .

Цены и условия поставки на перфорированный крепеж уточняйте у менеджеров по телефону +7(831)269-20-93.

Размеры, ммВес 1шт., кгупак.**вес уп. кг
Уголок крепежный
A-B-C-H
50-50-350,051507,3
70-70-550,11505,4
50-90-550,11505,4
90-90-650,16508,2
50-130-650,16508,2
105-105-900,26307,9
70-70-55-2,5-01 окс.0,13506,6
50-90-55-2,5-01 окс.0,13506,6
90-90-65-2,5-01 окс.0,205010,2
50-130-65-2,5-01 окс.0,205010,2
105-105-90-2,5-01 окс.0,333010
Уголок крепежный перфорированный
40х40х200,023006
40х40х400,042008
40х40х600,061609,7
40х40х800,081008
40х40х1000,1010010,1
40х40х1200,12607,2
40х40х1400,14507
40х40х2000,206012,1
40х40х2400,246014,5
50х50х400,051005
50х50х500,061006,3
50х50х600,080
50х50х800,100
50х50х1000,130
60х60х400,061006
60х60х500,080
60х60х600,090
60х60х800,12506
60х60х1000,15507,5
60х60х2000,300
80х80х400,08806,4
80х80х500,100
80х80х600,12506
80х80х800,16508
80х80х1000,205010,1
80х80х2000,400
100х100х400,110
100х100х500,140
100х100х600,170
100х100х800,220
100х100х1000,28308,4
100х100х2000,560
160х160х600,270
160х160х800,360
160х160х1000,450
160х160х2000,890
Уголок крепежный перфорированный
40х80х400,061006
40х120х400,081008
40х200х400,120
40х320х400,180
40х80х800,12607,2
40х120х800,16508
40х200х800,246014,5
40х160х800,205010,1

С преимуществами крепежа от ООО “РИБ” можно познакомиться в разделе сайта “Статьи” .

Там же есть советы о том как купить крепеж с выгодой для себя .

Цены на крепеж перфорированный и условия поставки уточняйте у менеджеров по телефону +7(831)2692093.

калькулятор

написать письмо
задать
вопрос
заказать
звонок
сделать заказ

получить
консультацию

Соединительные элементы | VORMANN Россия

Гвоздь ершеный

Гвоздь ершеный VORMANN из нержавеющей стали. Применяется в ремонтных и строительных работах. Кольцевая насечка обеспечивает высокую удерживающую способность.

Диск зубчатый

Диск зубчатый двусторонний VORMANN. Применяется для неразборных соединений. Предотвращает смещение соединяемых элементов. Допускается соединение дерево/дерево.

Универсальный соединительный элемент

Универсальный соединительный элемент VORMANN. Предназначен для соединения различных элементов под любым углом.

Элемент соединительный L-образный для заборов

Элемент соединительный L-образный для заборов VORMANN. Применяется при устройстве заборов и ограждений. Допускается соединение дерево/дерево. Цвет: естественный цинк.

Уголок Z-образный

Уголок Z-образный VORMANN. Применяется для соединения, подвешивания или крепления бруса и балок. Цвет: естественный цинк.

Уголок соединительный регулируемый

Уголок соединительный регулируемый VORMANN. Применяется для соединения различных элементов под углом 90º. Допускается крепление дерево/дерево, дерево/бетон и дерево/металл. Цвет: естественный цинк.

Уголок соединительный

Уголок соединительный VORMANN. Применяется для соединения различных элементов под углом 90º. Допускается крепление дерево/дерево, дерево/бетон и дерево/металл. Цвет: естественный цинк.

Уголок плоский

Уголок плоский VORMANN. Применяется для соединения элементов. Допускается соединение дерево/дерево, дерево/металл, /дерево/бетон. Цвет: естественный цинк.

Уголок крепежный прочный перфорированный

Уголок крепежный прочный перфорированный VORMANN. Применяется для крепления различных элементов под углом 90º. Допускается крепление дерево/дерево, дерево/бетон и дерево/металл. Цвет: естественный цинк.

Уголок крепежный прочный

Уголок крепежный прочный VORMANN. Применяется для крепления различных элементов под углом 90º. Допускается крепление дерево/бетон и дерево/металл. Цвет: естественный цинк.

Уголок крепежный особо прочный

Уголок крепежный особо прочный VORMANN. Применяется для крепления различных элементов под углом 90º. Допускается крепление дерево/дерево, дерево/бетон и дерево/металл. Цвет: естественный цинк.

Уголок крепежный для деревянных элементов

Уголок крепежный VORMANN. Применяется для крепления деревянных элементов под углом 90º. Цвет: естественный цинк.

Уголок крепежный

Уголок крепежный VORMANN. Применяется для крепления различных элементов под углом 90º. Допускается крепление дерево/дерево, дерево/бетон и дерево/металл. Цвет: естественный цинк.

Уголок для стропильных соединений, 135°

Уголок для стропильных соединений, 135° VORMANN. Применяется для соединения элементов под углом 135˚. Допускается соединение дерево/дерево, дерево/бетон, дерево/кирпич, дерево/металл. Цвет: естественный цинк.

Уголок анкерный для крепления к бетону

Уголок анкерный для крепления к бетону VORMANN. Цвет: естественный цинк.

Пластина соединительная T-образная

Пластина соединительная T-образная VORMANN. Применяется для соединения до трех элементов. Допускается соединение дерево/дерево, дерево/металл, /дерево/бетон. Цвет: естественный цинк.

Пластина соединительная

Пластина соединительная VORMANN. Предназначена для соединения различных элементов, находящихся в одной плоскости. Допускается соединение дерево/дерево, дерево/бетон и дерево/металл. Цвет: естественный цинк.

Пластина перфорированная

Пластина перфорированная VORMANN. Применяется для соединения деревянных элементов. Цвет: естественный цинк.

Опорный стакан для бруса (забивной)

Опорный стакан для бруса (забивной) VORMANN. Предназначен для забивания непосредственно в грунт. Обеспечивает защиту деревянной стойки. Цвет: естественный цинк.

Опора стойки регулируемая (по высоте)

Опора стойки регулируемая по высоте VORMANN. Предназначена для соединения с основаниями из дерева или бетона. Возможность регулировки высоты в диапазоне 70-150 мм. Цвет: естественный цинк.

Опора стойки регулируемая (по высоте, размеру)

Опора стойки регулируемая по высоте и размеру VORMANN. Предназначена для соединения с основаниями из дерева или бетона. Возможность регулировки высоты в диапазоне 70-150 мм. Возможность регулировки ширины в диапазоне 60-140 мм. Цвет: естественный цинк.

Опора бруса U-образная легкая

Опора бруса U-образная легкая VORMANN. Предназначена для бетонирования, имеет рифленый анкер. Цвет: естественный цинк.

Опора балки тип B (закрытая)

Опора балки тип B (закрытая) VORMANN. Применяется для соединения деревянной балки с другими элементами конструкции. Допускается соединение дерево/дерево, дерево/бетон, дерево/кирпич, дерево/металл. Цвет: естественный цинк.

Опора балки тип А (раскрытая)

Опора балки тип A (раскрытая) VORMANN. Применяется для соединения деревянной балки с другими элементами конструкции. Допускается соединение дерево/дерево, дерево/бетон, дерево/кирпич, дерево/металл. Цвет: естественный цинк.

Опора балки легкая

Опора балки легкая VORMANN. Применяется для соединения деревянной балки с другими элементами конструкции. Допускается соединение дерево/дерево, дерево/бетон, дерево/кирпич, дерево/металл. Цвет: естественный цинк.

Крепеж для балки универсальный

Крепеж для балки универсальный VORMANN. Предназначен для стропильных систем. Используется для соединения стропил и фиксации узлов перекрытий. Цвет: естественный цинк.

Крепеж для балки угловой

Крепеж для балки угловой (правый/левый) VORMANN. Предназначен для стропильных систем. Используется для соединения стропил и фиксации узлов перекрытий. Цвет: естественный цинк.

Четыре проверенных метода соединения древесины

Создавайте прочные и долговечные соединения без многолетнего опыта работы с деревом или большого бюджета.

Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

1 / 13

Семейный мастер на все руки

Чем прочнее соединение, тем лучше

Традиционное столярное дело требует навыков и большой практики. Но нужны ли эти причудливые суставы? Не совсем. Совершенно нормально использовать врезные шипы или ласточкины хвосты, когда этого требует проект. Но для большинства проектов вам просто нужны прочные и простые столярные изделия. Четыре лучших метода соединения дерева — это шурупы с потайной головкой, дюбели, сухари и система Beadlock. Тот факт, что существует четыре метода, не означает, что вы должны освоить их все, чтобы стать хорошим столяром. Попробуйте каждый из них, выберите один или два метода, которые вам больше всего нравятся, а затем практикуйте их, пока не освоите их.

2 / 13

Карманный винт Плюсы и минусы

Плюсы
  • Быстро
  • Зажим не требуется

Минусы
  • Видимые отверстия
  • Не обеспечивает положительное выравнивание

Базовый комплект карманных отверстий можно приобрести в Интернете примерно за 30 долларов. Вам понадобится запас специальных самонарезающих винтов с шайбами ​​разной длины. Единственный инструмент, который вам понадобится помимо набора, — это базовая дрель. После того, как вы привыкнете к методу с потайным винтом, вы сможете подобрать больше зажимов, аксессуаров и шаблонов, чтобы действительно повысить производительность. Единственным недостатком винтов с потайной головкой является то, что без специальных зажимов они не обеспечивают точного совмещения деталей при сборке.

3 / 13

Как соединить древесину с помощью шурупов с потайной головкой

Чтобы использовать приспособление для потайных отверстий, просто зажмите заготовку в приспособлении и просверлите отверстия под крутым углом. Толщина заготовки, в которой вы сверлите, определяет положение приспособления, а также настройку стопорного кольца сверла. Входящее в комплект сверло просверливает плоскодонное отверстие с коротким направляющим отверстием в центре, чтобы направить винт в соседнюю часть.

4 / 13

Добавьте клей и прикрутите

Нанесите клей, соедините детали и закрутите винты. Некоторые приспособления для карманных отверстий являются переносными, поэтому вы можете закрепить их на заготовке, которая слишком велика для установки на верстаке.

5 / 13

Семейный мастер на все руки

Плюсы и минусы дюбелей

Плюсы
  • Положительное выравнивание в обоих направлениях
  • Сопрягаемые отверстия для дюбелей можно расположить в любом месте с помощью центров дюбелей.

Минусы
  • Требуется зажим
  • Медленно

Надежный и простой в использовании зажим для дюбелей обойдется вам примерно в 70 долларов. Вам понадобится запас дюбелей, и, как и в методе карманных отверстий, единственный инструмент, который вам понадобится, — это дрель. Дюбели для столярных изделий отличаются от стандартных стержней для дюбелей, которые можно найти в хозяйственном магазине. Столярные дюбели имеют канавки, чтобы клей не попадал на дно отверстия, предотвращая сближение деталей. Большая поверхность склеивания обеспечивает несколько механический захват.

В отличие от винтов с потайной головкой, дюбели обеспечивают точное выравнивание деталей. Винты с углублениями также приведут к тому, что обе стороны соединения будут выглядеть одинаково, без открытых винтов.

Плюс: ознакомьтесь с нашим полным руководством по использованию зажимного приспособления для дюбелей здесь.

6 / 13

Соединение с помощью дюбелей

Используемый нами шаблон для установки дюбелей представляет собой самоцентрирующийся шаблон со встроенным зажимным механизмом. Отметьте места отверстий на обеих деталях, закрепите приспособление на месте и просверлите отверстие.

7 / 13

Добавьте клей и вставьте дюбели

Нанесите клей на дюбели и сопрягаемые детали. Сожмите соединение вместе и зажмите. Вы можете использовать прокладки с этим приспособлением для сверления отверстий для смещенных деталей. При необходимости используйте центры дюбелей, чтобы отметить начальные точки для сверления в соседней детали.

8 / 13

Семейный мастер на все руки

Плюсы и минусы печенья

Плюсы
  • Быстро
  • Простота использования
  • Легко смещаемые детали
  • Эффективный сбор пыли
  • Положительное выравнивание в одном направлении

Минусы
  • Требуется зажим
  • Детали могут скользить во время зажима

Хороший столяр для тарелок или печенья стоит от 100 до 700 долларов. Разновидность за 700 долларов действительно хороша, но это не обязательно для столяра-любителя. Недорогая модель работает нормально. Соединитель тарелок вырезает полукруглую прорезь в прилегающих частях, чтобы принять тарелку/печенье, которое затем приклеивается на место. Печенье бывает разных размеров, чтобы вместить различные размеры деталей.

Узнайте здесь все, что вам нужно знать о склеивании дерева.

9 / 13

Как соединить древесину с помощью печенья

Отметьте центральные линии стыка на прилегающих деталях. Установите стыковочный станок на желаемую высоту резки и глубину резки в соответствии с размером используемого печенья. Совместите направляющую метку на столярном упоре с вашей меткой и погрузите пропил.

10 / 13

Приклейте и вставьте печенье

Нанесите клей на сопрягаемые поверхности и в пазы. Вставьте бисквит, прижмите стык и зажмите.

11 / 13

Семейный мастер на все руки

Плюсы и минусы BeadLock

Плюсы
  • Простота использования
  • Положительное выравнивание в обоих направлениях

Минусы
  • Медленно
  • Требуется зажим
  • Опилки застревают в отверстиях
  • Кондуктор не является самозажимным

Приспособление BeadLock облегчает сверление пазов в прилегающих деталях, опять же, используя только дрель. Базовый комплект стоит 30 долларов. Это одна из многих систем с «свободным шипом». Вместо того, чтобы вырезать шип из одной из прилегающих частей, предварительно вырезанный штифт шипа вклеивается в паз в обеих частях. Врезные пазы BeadLock — это просто ряд перекрывающихся отверстий, а шток шипа выглядит как стопка дюбелей.

12 / 13

Как соединить дерево с помощью замочка

Отметьте центральную линию стыка на обеих деталях, установите приспособление, используя направляющую для выравнивания, а затем закрепите приспособление на месте. Просверлите первый набор отверстий, переместите сверлильный блок во второе положение и просверлите второй набор отверстий. Повторите процесс на сопрягаемой части.

13 / 13

Добавьте клей и вставьте шип

Нанесите клей на сопрягаемые детали и шип BeadLock. Сожмите соединение вместе и зажмите.

Первоначально опубликовано: 20 марта 2021 г.

Брэд Холден

Брэд Холден, помощник редактора The Family Handyman, занимается изготовлением шкафов и мебели уже 30 лет. За это время он проглотил столько щепок и проглотил столько опилок, что практически сделан из дерева.

13 типов деревянных соединений

По

Крис Бэйлор

Крис Бэйлор

Крис Бэйлор — эксперт по деревообработке и писатель с более чем десятилетним опытом практического столярного дела. Он учился у мастеров-плотников, а также проектирует деревянные инструменты и мебель, размещая учебные пособия на веб-сайтах, включая Мастерскую столяра и Самодельные инструменты.

Узнайте больше о The Spruce Crafts’ Редакционный процесс

Обновлено 12.12.19

Ель

Деревянные столярные изделия – одно из самых основных понятий в деревообработке. Если бы у нас не было возможности прочно соединить два куска дерева, все изделия из дерева были бы скульптурами, вырезанными из цельного куска дерева. Тем не менее, при наличии множества различных типов столярных изделий из дерева у столяра в арсенале есть несколько различных соединений, из которых можно выбирать в зависимости от проекта. Если вы освоите эти принципы работы с деревянными столярными изделиями, вы будете на пути к тому, чтобы стать очень опытным столяром.

  • 01 из 13

    Крис Бэйлор

    Нет более простого столярного изделия из дерева, чем стыковое соединение. Стыковое соединение – это не что иное, как когда один кусок дерева втыкается в другой (чаще всего под прямым углом или под прямым углом к ​​другой доске) и скрепляется с помощью механических застежек. Этот тип соединения часто используется в каркасе стен на строительных площадках. Изучите советы по использованию стыкового соединения, а также о том, когда следует выбирать другой тип деревянных столярных изделий.

  • 02 из 13

    Крис Бэйлор

    Стыковое соединение под углом почти такое же, как обычное стыковое соединение, за исключением того, что две доски соединяются под углом (а не под прямым углом друг к другу). Преимущество заключается в том, что на стыковом стыке не будет торцевой шероховатости, и поэтому он немного более эстетичен. Тем не менее, скошенное стыковое соединение не так уж прочно.

  • 03 из 13

    Крис Бэйлор

    Соединение внахлест – это когда половина каждой из двух соединяемых досок удаляется, так что две доски соединяются заподлицо друг с другом. Этот тип деревянных столярных изделий, очевидно, может ослабить прочность двух соседних досок, но также является более прочным соединением, чем соединение встык. Есть ряд проектов, в которых этот тип стыка дерева весьма желателен, несмотря на его недостатки.

  • 04 из 13

    Крис Бэйлор

    При соединении двух досок под прямым углом друг к другу по длинной кромке можно просто стыкнуть встык и скрепить крепежными элементами. Однако шпунтовое соединение намного прочнее и обеспечивает больше прилегающих поверхностей, что особенно полезно, если вы собираетесь склеивать соединение.

  • 05 из 13

     Викисклад

    Врезка и шип – классический метод столярных работ по дереву. Эти соединения использовались с самых ранних времен деревообработки и до сих пор являются одними из самых прочных и элегантных методов соединения древесины. Изучите методы создания плотных, красивых врезных и шиповых соединений.

  • 06 из 13

     Flickr

    Другой метод соединения досок по краям (например, соединение в виде шпунта и паза) состоит в том, чтобы прорезать прорези и использовать вафли из бука (известные как бисквит), чтобы удерживать доски на месте. Это очень полезное современное деревообрабатывающее соединение, особенно для изготовления столешниц, основанное на клее и набухании букового бисквита, чтобы удерживать доски на месте. Узнайте, как вырезать ровные прорези и получить надежные результаты столярных работ.

  • 07 из 13

    Крис Бэйлор

    Карманное соединение — это тип деревянных столярных изделий, который включает в себя вырезание прорези и предварительное сверление направляющего отверстия под углом между двумя досками перед их соединением с помощью винта. Это предварительное сверление должно быть очень точным, поэтому оно обычно выполняется с использованием коммерческого приспособления. Карманные соединения отлично подходят для лицевых рам шкафов и других подобных применений, где не требуется большой прочности. Изучите шаги по созданию карманных соединений в ваших проектах по деревообработке.

  • 08 из 13

    Викисклад

    Пазы — это не что иное, как прорезь с квадратными канавками на одной доске, куда поместится другая доска. Подобно столярным изделиям с шипом и пазом, это широко используемое деревянное соединение для соединения фанеры, например, в строительных шкафах. Узнайте, как правильно вырезать дадо и когда его использовать.

  • 09 из 13

    Крис Бэйлор

    Еще одним распространенным деревянным соединением, используемым в краснодеревщике, является шпунт. Шпунт — это, по сути, паз, вырезанный по краю доски. Шпунты часто используются в задней части шкафов и других подобных узлов для крепления задней части к сторонам коробки, что значительно увеличивает прочность сборки. Узнайте, как вырезать чистые шпунты и когда их использовать.

  • 10 из 13

    Крис Бэйлор

    Из всех методов столярных изделий из дерева сквозной ласточкин хвост может быть самым почитаемым. Классический вариант «ласточкин хвост» — это красиво и очень прочно и добавляет элегантности любому изделию. Существует несколько методов создания ласточкиных хвостов, от ручной резки до механической обработки с помощью приспособления. Изучите ключи к качеству соединения «ласточкин хвост» и способы их создания.

  • 11 из 13

    Крис Бэйлор

    Бывают ситуации, когда предпочтительным является соединение типа «ласточкин хвост», но оба края «ласточкиного хвоста» не должны быть видны. Прекрасным примером является передняя часть ящика, где вы не хотите видеть конец сквозного ласточкина хвоста на лицевой стороне ящика. Для этого типа соединения лучше всего подойдет полуглухой ласточкин хвост. Узнайте, как построить чистое, прочное и красивое полуглухое соединение типа «ласточкин хвост» и когда использовать этот тип деревянных столярных изделий.

  • 12 из 13

    Крис Бейлор

    Скользящий ласточкин хвост — универсальное соединение с множеством возможных применений. Хороший способ представить это как запирающий дадо. Изучите ключи к построению чистого скользящего соединения типа «ласточкин хвост» и когда его использовать.

  • 13 из 13

    Крис Бэйлор

    Соединения типа «ласточкин хвост» красивы и прочны, но не всегда практичны. Коробчатое соединение является более простой альтернативой соединению типа «ласточкин хвост». Узнайте, как создавать согласованные и прочные коробчатые соединения в ваших проектах по деревообработке.

Как сделать идеальные коробчатые соединения с помощью приспособления для настольной пилы

По

Крис Бэйлор

Крис Бэйлор

Крис Бэйлор — эксперт по деревообработке и писатель с более чем десятилетним опытом практического столярного дела. Он учился у мастеров-плотников, а также проектирует деревянные инструменты и мебель, размещая учебные пособия на веб-сайтах, включая Мастерскую столяра и Самодельные инструменты.

Узнайте больше о The Spruce Crafts’ Редакционный процесс

Обновлено 13.09.20

Дж. Хэнтон / Getty Images

Обзор проекта

Коробчатые соединения представляют собой прочную, надежную и привлекательную альтернативу соединениям типа «ласточкин хвост». Хотя сквозное соединение типа «ласточкин хвост» прочнее коробчатого соединения, его также сложнее создать. Однако, как вы увидите в следующих шагах, идеально подогнанный, чистый муфтовый стык легко быстро создать с помощью простого зажимного приспособления для циркулярной пилы.

Чтобы приступить к изготовлению зажимного приспособления для коробчатого соединения, определите, какой ширины вы хотите, чтобы каждый из пальцев сустава был. Например, если вы хотите, чтобы ваши пальцы были шириной полдюйма, начните с вырезания полоски бумаги размером 1/2 дюйма на 1/2 дюйма и длиной не менее 4 дюймов. Кроме того, отрежьте кусок 1 на 6 (или фанеру) до конечного размера 5 1/2 дюйма на 10 дюймов, как показано на рисунке выше.

Оборудование/инструменты

  • Настольная пила с угловым упором и комплектом лезвий с пазом
  • Электродрель, проводная или беспроводная

Материалы

  • 1 5 1/2-х 10-дюймовый кусок 1/2-дюймовой или 3/4-дюймовой фанеры
  • 3 1 1/4-дюймовые шурупы для дерева
  • Клей для деревообработки
  1. Установите набор многослойных лезвий Dado

    После того, как вы отрежете две деревянные детали для зажимного приспособления, установите сложенный набор лезвий плинтуса в настольную пилу. Поместите достаточное количество измельчителей между двумя внешними лезвиями, чтобы окончательная ширина разреза соответствовала желаемой ширине пальцев муфты, которую вы определили.

    Ель / Крис Бэйлор
  2. Прикрепите доску к угловому упору

    Прикрепите доску к угловому упору настольной пилы, как показано на рисунке выше. Вставьте угловой упор в прорезь слева от пильного диска и убедитесь, что угловой упор установлен на 90 градусов (перпендикулярно полотну пилы). Затем поместите доску на один из длинных краев против углового упора, убедившись, что доска выступает не менее чем на 1/2 дюйма за пределы сложенного лезвия плинтуса.

    Используйте дрель, чтобы вбить пару шурупов через прорези или отверстия в угловом упоре и в деревянный брусок. Убедитесь, что винты достаточно короткие, чтобы острие не торчало из лицевой стороны платы.

    Ель / Крис Бэйлор
  3. Вырежьте паз в опорной доске

    Когда доска прикреплена к угловому упору настольной пилы, следующим шагом будет вырезать на доске выемку для размещения проставочного блока. Если полоса, которую вы вырезали на первом шаге, была шириной 1/2 дюйма и высотой 1/2 дюйма, отрегулируйте высоту лезвия на 1/2 дюйма над верхней частью настольной пилы. Включите двигатель и сдвиньте угловой упор вперед, направляя опорную доску через лезвие, вырезая на доске паз размером 1/2 дюйма на 1/2 дюйма. Сдвиньте калибр назад к телу, снова очистив лезвие, а затем выключите пилу.

    Ель / Крис Бэйлор
  4. Прикрепите распорный блок

    После того, как в опорной доске сделан первый паз, вставьте прокладочный блок через паз. Он должен плотно прилегать, не поднимая опорную доску с поверхности настольной пилы.

    Сдвиньте разделительный блок так, чтобы его конец находился на расстоянии 2 дюймов от передней поверхности подложки, и сделайте отметку карандашом на прокладочном блоке напротив задней стороны подложки. Разрежьте прокладочный блок по этой линии разреза. Сохраните обе половинки отрезанного куска, так как вам понадобятся оба куска.

    Затем снимите угловой упор с настольной пилы и переверните его вверх дном, обнажая нижнюю часть подложки. Нанесите небольшое количество клея в паз и поместите разделительный блок в паз так, чтобы разрез, который вы только что сделали, был на одном уровне с задней стороной. Предварительно просверлите и раззенкуйте винт, крепящий этот распорный блок к опорной доске.

    Ель / Крис Бэйлор
  5. Регулировка зажимного приспособления для коробчатого соединения

    Установив распорный блок, переместите угловой упор в левый паз настольной пилы. Затем открутите два винта, которыми приспособление крепится к угловому упору. Сдвиньте зажимное приспособление немного вправо, используя оставшуюся часть прокладочного блока, который вы отрезали на предыдущем шаге, чтобы отрегулировать ширину зажимного приспособления.

    Поместив приспособление таким образом, чтобы установленный распорный блок теперь находился точно на расстоянии ширины одного пальца муфты за пазом, снова прикрепите опорный блок к угловому упору, используя два винта, которые вы только что удалили. Теперь сборка коробчатого соединения завершена.

    Ель / Крис Бэйлор
  6. Приступайте к вырезанию коробчатого соединения

    Чтобы начать резать муфту, вам понадобятся две заготовки, из которых вы будете резать муфту. Как правило, эти две части запаса будут иметь ту же толщину и ширину, что и две соответствующие стороны ящика с выдвижным ящиком.

    Перед тем, как сделать первый пропил, отрегулируйте глубину сложенного плинтуса на настольной пиле, чтобы она соответствовала толщине разрезаемого материала. Например, если вы сконструировали зажимное приспособление с пальцами шириной 1/2 дюйма, но разрезаемые доски имеют толщину 3/4 дюйма, поднимите лезвие, чтобы оно соответствовало толщине доски.

    Чтобы сделать первый разрез, поместите доску на край таким образом, чтобы край доски, который будет обрезаться, лежал ровно на столе. Сдвиньте доску вправо так, чтобы она упиралась в распорный блок, оставляя край плоским на столе. Убедившись, что доска проходит вверх под прямым углом к ​​лицевой стороне пилы, прижмите доску к приспособлению с помощью небольшого столярного зажима. Обратите внимание на картинку выше в качестве примера.

    Включите настольную пилу и полностью протолкните приспособление через сложенное лезвие плинтуса. Этот первый пропил прорежет новый паз в кондукторе в дополнение к разрезанию доски. После того, как приспособление полностью освободит лезвие, снова потяните приспособление назад к телу мимо лезвия и выключите пилу.

    Наконечник

    Добавьте примерно 1/64 дюйма к высоте лезвия, чтобы при сборке муфтового соединения пальцы слегка выступали за сопрягаемую поверхность, обеспечивая полное соединение. Это небольшое удлинение можно отшлифовать после окончательной сборки коробчатого соединения.

    Ель / Крис Бэйлор
  7. Регулировка доски на приспособлении

    После того, как первый палец будет отрезан, снимите зажим с зажимного приспособления и переместите доску так, чтобы только что прорезанный паз скользил по прокладочному блоку зажимного приспособления. Убедитесь, что край доски находится на одном уровне со столом, и снова прикрепите доску к приспособлению, как показано на рисунке выше.

    Вырежьте вторую выемку так же, как вы вырезали первую. Снимите зажим, отрегулируйте доску так, чтобы второй паз теперь скользил по прокладке, повторно зажмите и вырежьте третий паз. Продолжайте эту процедуру до тех пор, пока все необходимые вырезы для пальцев на этом краю доски не будут вырезаны. Хотя ваш последний разрез может быть неполным или последний палец может быть не полной ширины 1/2 дюйма, просто помните, что когда у вас закончилась доска, вы закончили делать надрезы.

    Ель / Крис Бэйлор
  8. Отрежьте пальцы коробчатого соединения во второй доске

    Процедура выполнения первого надреза на второй соответствующей доске отличается от процедуры, используемой для резки первой. Если вы обрежете вторую доску так же, как и первую, края доски не будут совпадать при сборке соединения.

    Чтобы выровнять вторую доску, приложите край доски к столу, а лицевой стороной к опорной доске приспособления (как и раньше), но на этот раз сдвиньте доску вправо так, чтобы верхний край доски едва закрывал вырез в джиге. Обратите внимание на изображение, что плата едва закрывает паз, который находится на расстоянии 1/2 дюйма от проставочного блока.

    Прикрепите доску к подложке и сделайте первый паз. Этот надрез должен быть очень похож на шпунтовое соединение, где вся ширина надреза совпадает с краем доски.

    Выполнив первый паз, снимите зажим, сдвиньте плату вправо так, чтобы первый паз оказался над распорным блоком. Снова прикрепите доску к приспособлению и сделайте второй паз. Продолжайте эту процедуру до тех пор, пока не будут вырезаны все выемки для пальцев.

    Ель / Крис Бэйлор
  9. Сборка коробчатого соединения

    Отрежьте пальцы муфты на обеих досках и проверьте, насколько хорошо вы справились со сборкой муфты всухую. Соединение должно плотно прилегать, но пальцы не должны быть слишком тугими. Пальцы должны немного выступать за внешнюю поверхность соответствующей доски.

    Когда придет время для окончательной сборки, нанесите небольшое количество столярного клея на все поверхности стыков коробки на обеих досках, соберите соединение и закрепите доски на месте.

    Ель / Крис Бэйлор

7 Деревянные столярные изделия, не использующие металлические крепления

Без винтов, гвоздей и скоб

По

Крис Бэйлор

Крис Бэйлор

Крис Бэйлор — эксперт по деревообработке и писатель с более чем десятилетним опытом практического столярного дела. Он учился у мастеров-плотников, а также проектирует деревянные инструменты и мебель, размещая учебные пособия на веб-сайтах, включая Мастерскую столяра и Самодельные инструменты.

Узнайте больше о The Spruce Crafts’ Редакционный процесс

Обновлено 01.07.19

апомарес / Getty Images

Одним из многих отличий тонкой обработки дерева от плотницких работ является то, что существует несколько методов столярных работ, которые не требуют механических креплений для соединения кусков дерева. Столярное дело, с его упором на быстрое и эффективное строительство, практически всегда использует гвозди, шурупы, кнопки или скобы для формирования соединений. Тонкая обработка дерева, напротив, подчеркивает элегантный внешний вид, а приемы столярных работ нужно постараться скрыть. Правда, бывают случаи, когда проект мебели или краснодеревщика может потребовать некоторых отделочных гвоздей или шурупов для дерева (которые могут снимать), но есть много методов соединения дерева, которые не требуют таких креплений. В высококачественном проекте деревообработки методы столярных работ часто совершенно незаметны.

Ниже приведен список различных методов столярных работ, которые при правильном выполнении надежно скрепят две доски вместе без каких-либо металлических креплений — просто немного ноу-хау, некоторые инструменты и, как правило, немного клея для фиксации соединения.

  • 01 от 07

    (с) Крис Бэйлор

    Примеры врезных и шиповых соединений можно найти в проектах деревообработки, которым уже несколько столетий. Это одна из старейших столярных технологий и одна из самых долговечных. Предпосылка врезного шипа проста: квадратное или прямоугольное отверстие в одной доске, известное как паз , вырезается для размещения штифта на другой доске, называемой шипом . Он обычно используется в таких приложениях, как крепление поручней стола или стула к ножкам. Когда шип вставлен в паз и закреплен должным образом, две доски могут стать почти такими же прочными, как одна деталь.

    Врезные и шиповые соединения можно вырезать вручную с помощью долота, но большинство современных столяров используют ленточнопильный станок или шипорез на настольной пиле, чтобы безопасно сформировать шиповый штифт. Врезка обычно вырезается с помощью специального долбежный станок — сверло, заключенное в четырехгранное долото.

  • 02 от 07

    (с) Крис Бэйлор

    Возможно, не существует более привлекательного или классического деревянного соединения, чем типа «ласточкин хвост». При правильной обрезке и сборке сквозной ласточкин хвост является очень прочным и бесспорно красивым методом соединения концов двух досок. Этот метод обычно используется для изготовления ящиков или сундуков, где угловые соединения становятся частью характера изделия.

    В любой форме соединения типа «ласточкин хвост» ряд угловых штифтов и хвостов сцепляются друг с другом, образуя очень плотно прилегающие соединения. В сквозном варианте «ласточкин хвост» рисунок штифтов и хвостов виден с обеих сторон соединения. Это делает соединение более легким для резки, а также довольно привлекательным, особенно когда в деталях используется древесина контрастных тонов.

    Классический (и очень сложный) метод вырезания ласточкина хвоста — это ручная пила для ласточкиного хвоста, но современные столяры обычно делают пропилы с помощью приспособления для ласточкиного хвоста и фрезера.

  • 03 от 07

    (с) Крис Бэйлор

    Подобно сквозному соединению типа «ласточкин хвост», полуглухое соединение типа «ласточкин хвост» представляет собой вариант, в котором только одна сторона соединения имеет форму «ласточкин хвост». Если смотреть на стык с противоположной стороны, кажется, что доска просто заканчивается без видимого стыка, отсюда и название «полуглухой». Полуглухое соединение типа «ласточкин хвост» создать немного сложнее, но оно имеет очень специфическое применение, например, при соединении сторон ящика с передней панелью, где вы не хотите, чтобы столярные изделия были видны. Любое стандартное приспособление для ласточкиного хвоста можно настроить для изготовления полуслепых ласточкиных хвостов.

  • 04 от 07

    (с) Крис Бэйлор

    Скользящее соединение «ласточкин хвост» проще, чем сквозное или полуглухое соединение «ласточкин хвост», поскольку в нем используется только один длинный штифт, который вставляется в соответствующий хвостовой паз для соединения двух досок. Это соединение имеет достаточную прочность в одном направлении, но очень ограниченную прочность в другом направлении, так как соединение можно легко разъединить, если для фиксации соединения не используется клей или другие методы. Несмотря на ограничение, есть несколько очень специфических случаев, когда скользящий ласточкин хвост является идеальным выбором. Например, могут быть случаи, когда вы хотите конструкцию, которую можно легко разобрать, например, на книжном шкафу, где вам нужны съемные полки.

    Как и другие соединения типа «ласточкин хвост», скользящий «ласточкин хвост» можно разрезать с помощью приспособления для ласточкиного хвоста и фрезера, но его также можно разрезать только с помощью фрезера и насадки «ласточкин хвост».

  • 05 от 07

    (с) Крис Бэйлор

    Если вы ищете более простую альтернативу сквозному соединению «ласточкин хвост», которую можно создать очень просто и легко воспроизводимым способом, рассмотрите коробчатое соединение. Коробчатое соединение похоже на соединение «ласточкин хвост», но в нем стороны штифтов и хвостовиков обрезаны идеально прямоугольно. Обычно он армируется клеем, нанесенным на края штифтов. Эта вариация шиповое соединение имеет множество применений и может быть очень быстро создано с помощью приспособления для соединения коробок с вашей настольной пилой.

  • 06 от 07

    (с) Крис Бэйлор

    Забивка дюбелями — это еще один метод столярного дела старой школы, при котором две или более круглых деревянных палочек, известных как дюбели, вставляются в соответствующие отверстия в двух соседних досках, чтобы скрепить их вместе. По сути, это стыковое соединение со скрытыми дюбелями, которые усиливают соединение. Клей удерживает дюбели и доски от разделения, а дюбели обеспечивают поперечную прочность. Для изготовления дюбельного соединения требуется немного больше, чем дрель и набор бит, но дюбели могут быть немного сложными для выравнивания, поэтому большинство столяров используют приспособление для дюбелей, чтобы сделать это соединение.

  • 07 от 07

    © Райан Кункл

    Бисквитные соединения не так структурно прочны, как многие столярные изделия из этого списка, но они идеально подходят для некоторых применений. Например, печенье отлично подходит для соединения лицевых рамок с каркасами шкафов или для склеивания отдельных досок для формирования столешниц. В этом методе инструмент для соединения печенья используется для вырезания прорезей в соответствующих досках, затем в каждую из прорезей вклеивается печенье в форме футбольного мяча, а кусочки прижимаются друг к другу и зажимаются до тех пор, пока клей не высохнет. Как только бисквит расширяется от влаги из клея, а затем высыхает, соединение надежно.

    Для изготовления бисквита требуется специальный столяр для бисквита, но этот инструмент не дорог, и после освоения техники бисквита столярка становится любимым методом для многих столяров.

16 типов соединений по дереву и способы их использования

Последнее обновление 3 января 2022 г., 12:01

Вы когда-нибудь задумывались о том, чтобы соединить два или более куска дерева вместе? Что ж, если вы плотник или плотник, то, безусловно, да. Чтобы соединить один или два куска дерева вместе, мы используем деревообрабатывающие соединения.

Деревянные соединения или столярные изделия, как традиционные, так и нетрадиционные, существовали веками, тысячи лет назад, и по сей день мы все еще используем их.

Эти знания о различных типах соединений позволяют нам строить деревянные конструкции, такие как каркасы домов, шкафы и мебель, иногда без использования единого крепежа, такого как гвозди или шурупы.

Теперь, говоря о соединениях по дереву, вот список, содержащий некоторые из самых популярных и важных соединений, от простых до сложных, которые вы можете использовать в своих проектах.

Содержание

1. Стыковое соединение

Стыковое соединение — это самое простое деревообрабатывающее соединение, которое вы можете сделать. Но и самый слабый. Это просто соединение двух кусков дерева путем соединения концов вместе.

При таком соединении торец одного куска дерева стыкуется непосредственно с краем другого куска дерева. Оба соединяются вместе с помощью клея или крепежных элементов, таких как гвозди.

Этот стык настолько хрупок, что склеенный стык можно легко разъединить руками. Даже скрепленные с помощью крепежных деталей, таких как гвозди, вы все равно можете отделить стыковое соединение друг от друга, если приложите достаточное усилие руками.

Стыковое соединение – это не то соединение, которое вы хотите использовать часто, особенно при сборке мебели или корпусных деталей, требующих большой прочности на растяжение.

См. также: 40 инструментов для деревообработки, которые должны быть у каждого столяра

2. Угловое соединение

Угловое соединение очень похоже на стыковое соединение. Однако концы обеих деревянных частей обычно скошены под углом 45 градусов.

Когда вы создаете соединение под углом, вы получаете бесшовное соединение, на котором не видно торцевых волокон двух соединяемых деревянных частей. Он эффективно скрывает торцевые зерна.

Поэтому его обычно используют столяры-отделочники при установке молдингов, плинтусов и оконных наличников в домах. Концы этих молдингов и накладок лучше всего соединять вместе с помощью соединения под углом, и это скрывает торцевые волокна доски, скрывая места, где были вырезаны молдинги.

Связанный: 7 лучших зажимных приспособлений для ускорения работы по дереву

3.

Пазы

Пазы — очень распространенный тип соединения, используемый для изготовления мебели и шкафов. Его также называют линевым соединением или жилищным соединением.

С помощью этого соединения прорезается паз поперек лицевых волокон одного куска дерева, размер которого соответствует размеру торцевых волокон другого куска, который необходимо с ним соединить.

Концевая часть второго куска дерева вставляется прямо в паз или паз, чтобы завершить соединение.

4. Соединение внахлестку

Соединение внахлест используется не только для соединения дерева, но и для соединения других материалов, таких как пластик и металл. Когда вы соединяете два куска дерева с помощью соединения внахлестку, два дерева накладываются друг на друга, образуя очень прочное соединение.

Существует 2 основных типа соединений внахлестку. Полное соединение внахлестку и половинное соединение внахлестку. При полном соединении внахлест два куска дерева или материалов соединяются вместе, не удаляя материал ни с одного из кусков дерева.

При соединении внахлестку материал удаляется из обоих кусков дерева, так что получающееся соединение внахлест имеет толщину самого толстого элемента из двух кусков дерева.

Большинство соединений внахлестку имеют элементы одинаковой толщины, поэтому для формирования соединения удаляется половина толщины каждой деревянной детали.

Когда два куска дерева соединяются внахлестку, получается одно из самых прочных соединений по дереву, которое вы можете сделать, даже прочнее, чем врезные и шиповые соединения, потому что полученное соединение обладает огромной способностью выдерживать сдвигающие усилия.

5. Соединение уздечки

Соединение уздечки можно рассматривать как врезное и шиповое соединение, в котором паз и шип обрезаются по всей ширине шипового элемента. На самом деле можно сказать, что оба очень похожи.

Что отличает уздечное соединение от врезного и шипового, так это разрезание врезных и шиповых элементов на всю ширину шипа в уздечном соединении.

Угловое соединение уздечки является наиболее распространенным из соединений уздечки и создается в углах двух соответствующих элементов.

Угловое соединение обычно используется при соединении рельсов с их вертикальными элементами, такими как ножки мебели, такой как стулья или столы.

Другим вариантом соединения уздечки является Т-образное соединение уздечки, которое вместо соединения углов двух элементов соединяет угол одного элемента с серединой другого элемента, образуя букву Т. Как и угловая уздечка, Т-образное соединение – уздечка также образует очень прочное деревообрабатывающее соединение.

6. Штифтовое соединение

Это очень распространенное соединение, которое вы найдете в заводской мебели, потому что его очень легко сделать с помощью производственной линии.

Дюбельное соединение представляет собой стыковое соединение, усиленное дюбелями. Дюбели или дюбель представляют собой цилиндрический стержень или штифт, обычно изготавливаемый из дерева, пластика или металла.

Говоря о дюбелях, есть дюбельный стержень и дюбельный штифт. Дюбельный стержень представляет собой длинный деревянный, пластиковый или металлический цилиндрический стержень, который затем разрезают на более короткие отрезки, чтобы сформировать дюбельные штифты, которые используются для изготовления дюбельных соединений.

В отличие от стыковых соединений, шпунтовые соединения обладают структурной прочностью и хорошо выглядят, если они хорошо сконструированы. Чтобы обеспечить точное выравнивание штифтов при выполнении соединения по дереву, столяры используют специальный измерительный инструмент, называемый центром для дюбелей.

Центр дюбеля используется для измерения или отметки положения отверстий для вставляемых дюбельных штифтов.

7. Врезное и шиповое соединение

Врезное и шиповое соединение является одним из старейших соединений по дереву, известных человеку. Записи показывают, что даже египтяне использовали его в Древнем Египте для изготовления деревянных форм для кирпича.

Он используется для соединения двух кусков материала, таких как дерево, где один из соединяемых кусков содержит врезное или прямоугольное отверстие, а другой содержит шип или шпунт, который входит под прямым углом в отверстие, образуя соединение.

Соединение, образованное в результате этой комбинации, очень прочное. Фактически, врезное и шиповое соединение является одним из самых прочных соединений, которые вы можете использовать для своих проектов по деревообработке.

Единственный недостаток – сложно сделать. Вы должны вырезать квадратное или прямоугольное отверстие в одном куске дерева, затем вы должны вырезать шип так, чтобы он точно входил в паз.

Обрежьте шип слишком мелко, и вы испортите соединение или, что еще хуже, ваши материалы.

8. Коробчатое соединение

Коробчатое соединение — это деревообрабатывающее соединение, обычно используемое для соединения углов коробок или коробчатых изделий из дерева, что объясняет, почему оно называется коробчатым соединением.

Его изготовление включает в себя вырезание комплекта взаимодополняющих квадратных профилей через торцевые волокна обоих кусков дерева, которые необходимо соединить под прямым углом.

Клей наносится на участки, которые должны соприкасаться, и обе части соединяются вместе, образуя соединение. Полученное соединение получается довольно прочным из-за большой площади клеевой поверхности соединения.

9. Соединение типа «ласточкин хвост»

Очень популярное соединение типа «ласточкин хвост». Если бы я ничего не знал о соединении «ласточкин хвост» до сих пор, я бы подумал, что соединение имеет форму ласточкина хвоста.

Что ж, посмотрим. Вот изображение сустава ниже. Разве он не похож на хвост голубя? Я думаю, что это.

Хватит уже с хвостом. Вот почему соединение типа «ласточкин хвост» является очень важным соединением в деревообработке. Он имеет очень высокую прочность на растяжение. После фиксации на месте он обладает высокой устойчивостью к разрыву.

Если клей добавляется перед фиксацией соединения, то забудьте об этом. Разобрать его практически невозможно.

Соединение типа «ласточкин хвост» используется во многих столярных работах по дереву, таких как изготовление мебели и корпусов, традиционный деревянный каркас и даже в строительстве бревенчатых домов.

Используется для изготовления шкатулок, шкафов, ящиков и других предметов мебели, где очень важна прочность соединения.

Существуют различные типы соединений типа «ласточкин хвост», которые можно использовать для столярных работ по дереву. К ним относятся сквозной ласточкин хвост, полуглухой ласточкин хвост, потайной ласточкин хвост с двойным перекрытием, потайной ласточкин хвост со скосом и скользящий ласточкин хвост.

При выполнении соединения типа «ласточкин хвост» угол наклона ласточкиного хвоста, также известный как угол наклона, определяется типом используемой древесины. Если это твердая древесина, то угол наклона 1:8, а если хвойная древесина, то угол наклона 1:6.

10. Соединение «шип-паз»

Соединение «шип-паз» — это уникальное деревообрабатывающее соединение, которое позволяет соединять два отдельных и в основном идентичных деревянных элемента вместе встык.

Это соединение используется в основном для соединения досок пола, панелей, паркета и других подобных изделий.

При соединении шпунт-паз одна деревянная деталь имеет канавку (канавку) вдоль одной кромки, а другая деревянная деталь имеет глубокий выступ или шпунт на противоположной кромке, который точно входит в канавку.

Шпунт обрезан так, что он выступает меньше, чем глубина паза, и при выполнении соединения не используется клей, поэтому он может свободно сжиматься и расширяться, не повреждая элементы.

11. Соединение внахлестку

Соединение внахлестку – одно из самых простых соединений. Это похоже на соединение внахлестку, уже описанное выше, но деревянные части или элементы соединения внахлест пересекаются в центре или близко к нему, образуя соединение внахлестку.

Материал берется из каждого элемента в точке пересечения, так что комбинированное соединение внахлест равно толщине элемента толщины соединения.

12. Стыковое соединение

Иногда в деревообработке приходится соединять деревянные детали торцевыми волокнами с торцевыми волокнами. Например, когда вам нужны длинные деревянные балки, а среди длинных бревен нет такой длины, как нужная вам балка. Что вы делаете? Вы соединяете две или более длинных бревен вместе встык, чтобы сформировать более длинную балку.

Одним из лучших соединений для деревообработки в данном случае является стыковое соединение. Он позволяет соединять куски дерева встык. Полученное соединение является конструктивно прочным и поэтому очень полезно, когда требуется конструктивная прочность, например, в примере с балкой дома выше.

Существуют различные типы соединений для деревообработки, которые включают соединение внахлестку, соединение на столе, соединение внахлестку со скосом и соединение с коническим пальцем.

13. Пальцевое соединение

Когда вам нужно создать длинные куски цельных досок, такие как плинтусы, молдинги и накладки из более коротких, вы можете использовать шиповое соединение.

Изготавливается путем нарезки комплекта дополняющих друг друга взаимосвязанных профилей на деревянные детали, которые затем прочно склеиваются, образуя соединение.

Он называется суставом пальца, потому что после формирования сустава его поперечное сечение напоминает переплетение пальцев двух рук. Он также известен как гребенчатое соединение из-за его внешнего вида.

Пальцевое соединение иногда путают с коробчатым соединением, но это не муфтовое соединение. Хотя, признаюсь, похоже.

14. Соединение «птичья пасть»

Если вы зарабатываете на жизнь крышей дома, то вам должно быть знакомо соединение «птичья пасть». Это соединение, которое используется для соединения стропил крыши с верхней пластиной несущей стены.

Стык «птичья пасть» представляет собой выемку (форму «птичьей пасти»), вырезанную в стропиле, которая состоит из посадочного выема, опирающегося на верхнюю пластину несущей стены, и пяточного выемки, лицевая сторона которого расположена параллельно стропилу. стена, поддерживающая стропила.

При вырезании стропильной вмятины в месте соединения «птичья пасть» необходимо следить за тем, чтобы не сделать посадочное место слишком широким, чтобы его часть не лежала без опоры, что может привести к излому древесины по волокнам и выходу соединения из строя.

15. Скругленный стык

Складной стык выполняется с помощью инструмента, называемого сращенным соединителем, для вырезания овальных пазов на краях соединяемых деревянных элементов. После этого клей наносится на деревянные или пластиковые диски овальной формы, известные как печенье, которые затем вставляются в прорези, а два деревянных элемента скрепляются вместе, чтобы клей застыл. Печенье внутри прорези еще больше расширяется, в то время как клей схватывается из-за влажности клея, что еще больше укрепляет соединение.

Бисквитные соединения находят сегодня множество применений в деревообработке. Они в основном используются для соединения листовых материалов, таких как фанера, древесноволокнистые плиты средней плотности и древесностружечные плиты.

Помимо соединения листовых материалов и древесностружечных плит, вы также можете соединять куски массивной древесины встык с помощью бисквита. Соединение получается очень прочным и может использоваться даже вместо врезного и шипового соединения.

Основное применение бисквита или бисквита заключается в выравнивании кусков дерева от края к краю для изготовления более широких панелей из этого дерева. При соединении этих досок кромкой к кромке важно прорезать прорези на одной и той же поверхности досок, чтобы доски были идеально квадратными при соединении.

Чтобы узнать больше о соединениях для бисквита, вы можете прочитать эту статью о соединителях для бисквита.

16. Соединение с выемным отверстием

Соединение с выемным отверстием или столярное изделие с выемным отверстием является одним из наиболее распространенных средств столярных работ, к которому сегодня обращаются многие столяры из-за множества преимуществ, которые оно дает.

Он включает в себя просверливание карманных отверстий под углом (обычно 15 градусов) в одной из соединяемых деревянных частей, а затем с помощью самореза соединяется со второй деревянной частью.

Делиться заботой!

3916 акции

  • Поделиться
  • Твит

Типы деревянных соединений – MT Copeland

Деревянные соединения бывают различных конфигураций, которые соединяют вместе два куска дерева. Некоторые соединения включают в себя вырезание каналов в двух разных деревянных частях, чтобы они сцеплялись друг с другом, в то время как в других используются крепежные детали, такие как гвозди или шурупы, чтобы удерживать их на месте.

Поскольку деревянные соединения необходимы для деревообработки, многие типы соединений использовались на протяжении столетий и даже тысячелетий. Плотники и мастера древнего Китая и Египта помогли усовершенствовать методы столярного дела, которыми до сих пор пользуются подрядчики и столяры.

Узнайте об строении шкафов, распространенных материалах и надлежащих методах изготовления качественных предметов вместе с краснодеревщиком Кеном ДеКостом в онлайн-курсе Copeland «Введение в краснодеревщик» MT.

Любой проект из дерева, от каркаса дома до небольшого шкафа, вскоре столкнется с проблемой: как соединить или соединить два куска дерева, чтобы сформировать большую конструкцию? Вот посмотрите на 12 различных типов деревянных соединений и когда использовать каждый тип, чтобы получить наилучший результат для вашего проекта.

1. Стыковое соединение

Стыковое соединение является основным типом соединения древесины. Две разные деревянные детали просто располагаются рядом, при этом торец одной заготовки примыкает к торцу другой заготовки. В отличие от других деревянных соединений, две части не имеют формы или вырезаны для соединения друг с другом, и для их соединения обычно используются механические застежки.

В строительных проектах стыковые соединения можно найти вокруг плинтусов и оконных наличников, и это удобный вариант, когда скорость строительства важнее внешнего вида.

Подсказка: В то время как базовое стыковое соединение является рабочей лошадкой, а не выставочным пони, потайные гвозди или шурупы могут сделать его более привлекательным.

2. Соединение под углом

«Под углом» — это еще одно слово, обозначающее наклонный разрез и пилу, которая выполняет разрез. Термин «угловое соединение» относится к двум пропилам под углом 45 градусов, где куски дерева соприкасаются, образуя угол 90 градусов. В то время как наиболее распространенные соединения под углом делаются под углом 45 градусов, соединения встык под углом можно резать под любым углом. Например, если вы хотите построить конструкцию восьмиугольной формы, то вам нужно срезать каждую кромку до 22,5 градусов.

Угловые соединения обычно используются в видимых внешних углах дверей, окон и рам для картин. Они прочнее, чем стыковые соединения, потому что площадь поверхности, на которой соединяются две деревянные части, больше, но они все равно требуют клея и механических креплений, чтобы оставаться на месте.

Совет: Будьте готовы внести небольшие коррективы в угол скоса, потому что большинство пропилов для дверных и оконных рам не точно 45 градусов из-за небольших различий в гипсокартоне или других строительных материалах.

3. Резьбовое соединение

Резьбовое соединение представляет собой разновидность косого соединения, расположенного под косым соединением. Он учитывает тот факт, что углы многих комнат на самом деле не сходятся под углом 90 градусов. Под внешним (видимым) угловым соединением два куска дерева, образующие стыковое соединение, вырезаны, как кусочки головоломки, образуя неправильную, но нестандартную посадку.

4. Шпунтовое соединение

Эти соединения состоят из шпунта или гребня на одном куске дерева и паза или канала на другом. Язычок скользит в канавку, создавая прочное соединение.

Эти соединения обычно используются для элементов, которые ровно лежат на поверхности, например, полов из твердой древесины. Большинству подрядчиков не нужно беспокоиться о их создании, поскольку материалы для напольных покрытий обычно поставляются с уже прорезанными стыками, и единственная проблема заключается в совмещении элементов.

Совет: Если вы самостоятельно вырезаете шпунтовое соединение, шпунт должен составлять одну треть толщины древесины. Например, если доска имеет толщину ¾ дюйма, шпунт должен быть ¼ дюйма.

5. Врезное соединение

Врезные соединения также известны как врезные соединения. Хотя снаружи они выглядят как стыковые соединения, выступающий элемент вырезается в одной части (шип), который скользит в соответствующее углубление (паз) в другой части. Благодаря увеличенной площади склеиваемой поверхности в месте соединения двух деревянных деталей это значительно более прочная и элегантная альтернатива стыковому соединению.

Совет: Всегда сначала вырезайте паз. Легче обрезать шип, чтобы он подходил к пазу, чем подойти к задаче наоборот.

6. Соединение внахлест

При соединении внахлест концы двух соседних деревянных брусков уменьшаются на половину их толщины в месте их нахлеста. Есть более прочные соединения, но полунахлест имеет эстетическую привлекательность по сравнению со стыковыми соединениями, поскольку они сохраняют одинаковую толщину с остальной конструкцией.

Соединения внахлест обычно используются в каркасе, а также в изготовлении мебели из-за их большого преимущества: рама остается одинаковой по толщине, в то время как другие соединения часто приводят к большей (непостоянной) толщине по сравнению с остальной конструкцией . Тонкие куски дерева могут быть значительно ослаблены, когда они теряют половину своей толщины, поэтому соединения внахлест лучше всего подходят для более толстых кусков дерева.

7. Пазы

Пазы фальца получили свое название от итальянского слова, обозначающего штамп или плинтус. Он напоминает канавку — канавку, прорезанную в одном куске дерева параллельно волокнам, в которую скользит другой кусок дерева. Но в отличие от канавки, паз проходит перпендикулярно волокнам.

Соединения Dado чаще всего используются в стеллажных системах, таких как шкафы и книжные полки. Пазы должны входить в древесину не глубже, чем на 1/3. Если вы используете кусок толщиной ¾ дюйма, обрезайте до ¼ дюйма.

8.
Вральцевое соединение

Еще одно соединение с необычным названием (в данном случае от среднефранцузского слова, означающего «сжимать»), шпунтовое соединение родственно пяльцевому суставу и состоит из канала с открытыми сторонами вдоль конец куска дерева. Он часто соответствует соответствующему вырезу в детали, с которой он соединен, для создания двойного шпунтового соединения.

Фальцевые соединения представляют собой эстетически привлекательные соединения, хотя и не особо прочные, и поэтому их лучше всего использовать для изготовления задней части корпусов шкафов и других работ, где не требуется большая прочность. Из-за большей площади поверхности двойной шпунт является лучшим выбором, если вам нужно более жесткое соединение.

Кредит: Craftsmanspace.com
9. Соединение с отверстием под выемку

Соединение с отверстием под выемку опирается на застежки, а именно винты с отверстием в углублении. По сути, они представляют собой стыковое соединение с небольшим отверстием, просверленным в одном из кусков дерева. Затем две части крепятся саморезом с потайным отверстием.

Соединения с прорезями прочны и просты в изготовлении. Их недостатком является то, что они менее привлекательны визуально, чем другие соединения, что делает их более подходящими для временного использования или мест, где соединение не будет видно.

Совет: Шурупы будут лучше держаться на лицевой или кромочной поверхности, поэтому избегайте вкручивания в торцевую поверхность.

10. Штифтовое соединение

Поскольку штифтовое соединение сложнее в изготовлении, чем соединение с карманным отверстием, сейчас оно менее популярно, чем когда-то. Чтобы сделать дюбельное соединение, просверлите отверстия в месте соединения двух частей, нанесите в них небольшое количество клея, вставьте дюбеля и затем соедините детали вместе.

Соединения на дюбелях служат той же цели, что и соединения в карманах, но более эстетичны, а деревянные дюбели обладают большей прочностью, чем гвозди или шурупы.

Совет: Расширяемые рифленые дюбели вырастают примерно на 1/32 дюйма при контакте с влагой клея, что помогает обеспечить плотную посадку соединения.

11. Стыковое соединение

Это необычное соединение образуется путем вырезания двух изогнутых канавок в двух кусках дерева, а затем их соединения с помощью деревянного сухаря, который приклеивается на место.

Накладные швы обычно используются с листовыми материалами, такими как фанера и ДСП, но также могут использоваться с цельными панелями из различных пород дерева. Преимущество этого стыка в том, что он совершенно невидим, создавая идеально ровную поверхность.

Совет: Вы должны прорезать прорези на одной и той же стороне каждого куска дерева, который вы соединяете — если вы собираетесь использовать торцевой рисунок для одной стороны соединения, другая сторона тоже должна быть торцевой. , например, чтобы убедиться, что они идеально выровнены.

Совет: Важно, чтобы клей внутри бисквита был равномерно распределен для наилучшего прилегания. Используйте кислотную кисть (также называемую клеевой кистью), чтобы обеспечить равномерное покрытие.

12. Соединение типа «ласточкин хвост»

Соединение типа «ласточкин хвост» является одним из наиболее характерных соединений и признано признаком профессионального мастерства. Они состоят из ряда взаимосвязанных штифтов и хвостовиков трапециевидной формы. Долгое время они были покрыты шпоном, но сегодня их обычно оставляют видимыми в знак признательности за мастерство, затраченное на их создание.

Их доминирующей характеристикой является устойчивость к разрыву, поэтому они чаще всего используются для изготовления выдвижных ящиков. Коробчатое соединение, в котором отсутствует трапециевидная форма, представляет собой вариант типа «ласточкин хвост», который легче построить.

Совет: Ключом к успешному созданию соединений типа «ласточкин хвост» является точная разметка базовых линий перед началом работы. Тупой калибр порвет волокна дерева, поэтому убедитесь, что ваш калибр острый.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
