Соленоидный (электромагнитный) клапан
Классификация клапанов
Собственно регулирование потока (открытие и закрытие основого пропускного отверстия) осуществляется с помощью поршня или диафрагмы.
Поршень представляет собой металлический цилиндр, который, поднимаясь или опускаясь, открывает или закрывает основное пропускное отверстие. Часто окончанием поршня являются один или несколько мембранных уплотнителей, которые открывают или закрывают одно или несколько пропускных отверстий.
Диафрагма представляет собой резиновую мембрану, закрепленную в корпусе клапана. Основное пропускное отверстие закрыто, когда мембрана прижата к седлу клапана. Поднимаясь, диафрагма открывает основное пропускное отверстие.
В электромагнитных (соленоидных) клапанах прямого действия открытие/закрытие клапана осуществляется только за счет усилия, развиваемого электромагнитом. По этой причине такие клапаны имеют ограниченный диапазон условных
диаметров и давлений и соленоиды достаточно большой мощности. Преимущество клапанов прямого действия — возможность срабатывания при нулевом давлении и высокая частота срабатывания.
Принцип работы электромагнитного клапана непрямого действия основан на наличии разницы давлений между входом и выходом. Клапаны непрямого действия для открытия/закрытия используют давление рабочей среды, протекающей
через клапан. Вследствие этого они имеют более широкий диапазон рабочих давлений, условных диаметров и соленоиды относительно небольшой мощности.
Преимущество клапанов непрямого действия — отсутствие гидроудара в трубопроводах за счет более плавного открытия и закрытия клапанов, меньшая потребляемая мощность.
Мембранный уплотнитель смонтирован непосредственно на поршень, который, совершая поступательные движения вверх или вниз, открывает или закрывает основное пропускное отверстие. В тот момент, когда на катушку не подано напряжение, поршень находится в крайнем нижнем положении, закрывая мембраной пропускное отверстие и не пропуская
рабочую среду к выходному отверстию.
При подаче напряжения на катушку поршень перемещается в крайнее верхнее положение, открывая тем самым пропускное отверстие, и дает возможность рабочей среде протекать к выходному отверстию. Принцип работы нормально закрытого клапана прямого действия с диафрагмой аналогичен.
Основное пропускное отверстие, расположенное непосредственно в корпусе, открывается за счет создания разницы давления между верхней и нижней поверхностями диафрагмы (или на входе и выходе клапана).
При отсутствии напряжения на клеммах катушки дополнительное пропускное отверстие на выходе клапана перекрыто поршнем, давление среды с нижней стороны диафрагмы уравновешивается таким же давлением с верхней стороны (рабочая среда попадает туда через небольшое отверстие в диафрагме) и под дополнительным воздействием основной пружины
диафрагма оказывается прижатой к корпусу и перекрывает поток рабочей среды через клапан.
При появлении напряжения на контактах катушки клапана поршень втягивается и открывает дополнительное пропускное отверстие, которое соединено с выходным отверстием клапана. Давление из верхней камеры диафрагмы стравливается на выход, усилие на диафрагме, возникающее из-за давления среды на входе, превышает силу сопротивления основной
пружины, и диафрагма поднимается, открывая клапан. Для срабатывания таких клапанов необходимо, чтобы давление на входе превышало давление на выходе на некоторую величину.
Принцип работы нормально закрытого клапана непрямого действия с поршнем аналогичен.
Принцип действия является противоположным по отношению к принципу действия нормально закрытого клапана.
Это означает, что при отсутствии питания на катушке электромагнитный клапан открыт, и жидкость свободно протекает от входного отверстия к выходному. При подаче питания на катушку поршень перемещается в крайнее нижнее положение
и перекрывает пропускное отверстие, не позволяя тем самым жидкости протекать через клапан. Принцип работы нормально открытого клапана прямого действия с диафрагмой аналогичен.
Принцип работы схож с принципом работы двухходового нормально закрытого клапана непрямого действия.
Отличие заключается в том, что при отсутствии питания соленоидный клапан находится в открытом состоянии, а при подаче питания — закрывается. Принцип работы нормально открытого клапана непрямого действия с поршнем аналогичен.
Трехходовые клапаны имеют входное (A), выходное (B) и, в отличие от двухходовых клапанов, выпускное отверстие (C).
Два мембранных уплотнителя закреплены на плунжере, который имеет возможность совершать вертикальные возвратно-поступательные движения и тем самым открывать или закрывать одним из двух уплотнителей основное пропускное отверстие. Одновременно с этим второй уплотнитель, закрепленный на плунжере, открывает или закрывает выходное отверстие. В тот момент, когда на электромагнитную катушку не подается напряжение, плунжер находится в крайнем нижнем
положении и перекрывает уплотнителем основное пропускное отверстие, преграждая тем самым путь жидкости к выходному отверстию. При этом открыт доступ к выпускному отверстию. Когда на катушку подается напряжение, плунжер перемещается в крайнее верхнее положение, при котором открывается основное пропускное отверстие и закрывается выпускное
отверстие. При этом соленоидный клапан переходит в открытое состояние, и жидкость свободно протекает от входного отверстия к выходному
VITON – эластомер на основе сшитого бисфенолом фторокаучука («Витон» – торговая марка «Дю Понт»). Предназначается для пазовых колец, грязесъемников, губчатых колец, шевронных манжет и др. Обладает высокой устойчивостью
к температурам, химикатам, экстремальным погодным условиям и озону. Диапазон температур: −40…+180°С (кратковременно до 230°С). Применяется в гидравлических системах с тяжеловоспламеняющимися жидкостями группы HFD (на
основе фосфора). Имеет низкую устойчивость к аммиачным и аминным средам, полярным растворителям (ацетону, метилэтилкетону, диоксану), к тормозным жидкостям на гликольной основе.
EPDM – эластомер на основе сшитого пероксидным образом этилен-пропилен-диен-каучука. Обладает хорошими механическими свойствами и широким температурным диапазоном применения (−40…+120°С). Вследствие своей неполярности неустойчив в гидравлических жидкостях на основе минеральных масел и углеводов. Используется в условиях горячей
воды, пара, щелочей и полярных растворителей (вмоющей и чистящей технике). При использовании в тормозных жидкостях на основе гликоля требуется согласование с региональными нормативами. Устойчив к погодным воздействиям и старению.
PTFE – кристаллический термопласт на химической основе политетрафтороэтилена (тефлона). Исключительно широкий температурный диапазон применения (−180…+300°С), самый низкий коэффициент трения среди всех пластмассовых материалов и очень высокая степень устойчивости почти ко всем средам. PTFE имеет неприлипающую поверхность, не впитывает влагу и обладает очень хорошими электрическими свойствами. Важно учитывать зависящее от времени пластическое
формоизменение PTFE даже при незначительной нагрузке (холодная текучесть). Устойчив почти ко всем химикатам, за исключением элементарного фтора, хлортрифторида и расплавленных щелочных металлов, поэтому имеет наиболее широкий
спектр применения в технике.
NBR – эластомер на основе сшитого серой акрил-нитрил-бутадиен-каучука. Обладает высокой твердостью и высокой устойчивостью к стиранию по сравнению с другими резиновыми эластомерами. При высоких температурах, особенно в
кислородной среде (воздух 80°С) ускоряется старение, материал становится твердым и хрупким. При перекрытии доступа воздуха процесс старения значительно замедляется. Благодаря своей ненасыщенной структуре NBR обладает низкой
устойчивостью к озону, погодному воздействию и старению. Набухание в минеральных маслах является незначительным, однако находится в сильной зависимости от состава масла. Газопроницаемость относительно высокая, вследствие чего
имеется опасность взрывной декомпрессии, при которой разрываются части материала. Применяется в тех областях, где наряду с высокой устойчивостью к горючим и минеральным маслам также требуются высокая эластичность и остаточная
деформация (уплотнения цилиндра при низких давлениях).
Силикон – эластомер на основе метил-винил-силикон-каучука. Не наполнен сажей и пригоден для электроизоляции.
Температурный диапазон: −20…+200°С. Применяется для О-колец, плоских и специальных уплотнений, в пищевой и химической промышленности. Из-за низких механических значений (по сравнению с другими резиновыми материалами)
используется прежде всего в статических уплотнениях. Набухание в минеральных маслах является незначительным, однако зависит от состава масла.
Рекомендации по выбору клапанов
Для того, чтобы из множества клапанов выбрать необходимый, нужно учесть ряд параметров.
1. Принцип действия, скорость срабатывания.
Для технологического процесса, где требуется быстрое открытие/закрытие клапана, выбирают соленоидные клапаны. Если требуется плавное регулирование и не допускаются гидроудары, необходимо использовать шаровые краны или краны с электроприводом (см. с. 598 – 617).
2. Тип клапана.
При выборе соленоидного клапана необходимо определить тип клапана: нормально закрытый (НЗ), нормально открытый (НО), трехходовой (3/2) или бистабильный (БС).
Нормально закрытый клапан при подаче питания на катушку открывается (при отсутствии напряжения на катушке клапан закрыт).
Нормально открытый клапан при подаче питания на катушку закрывается (при отсутствии напряжения на катушке клапан открыт).
Принцип работы трехходового клапана заключается в регулировании или перераспределении потока рабочей среды между тремя линиями (1 вход, 2 выхода или 2 входа, 1 выход).
Бистабильный клапан открывается (или закрывается) при подаче на катушку питания и остается в том же положении после прекращения подачи питания. Для переключения клапана в обратное положение необходимо подать питание на катушку обратной полярности. Преимуществами бистабильных клапанов являются: практически нулевое потребление энергии,
снижение тепловыделения катушки, отсутствие перегрева, исключительно долгий срок службы.
3. Присоединение клапана.
Существуют три основных варианта присоединения клапанов:
• фланцевое: клапаны AR-Gh200-5, AR-GRV, AR-G100-IB, AR-2W21F, AR-2W12F, AR-YCD21F, AR-YCD22F, AR-YCPG11F, AR‑YCPS11F, AR‑YCP32F;
• быстроразъемное (или штуцер под трубку): AR-RMF-DD, AR-YCWS3/S4/S5/S6, AR-YCWS10–01/03/04/05/06, AR‑5523, AR-5524 (A)-03, AR-HX-3, AR-RFS-SLF, AR-5515A;
• резьбовое: все остальные клапаны.
4. Давление, температура, среда.
Основными параметрами, определяющими выбор клапана, являются давление, температура и рабочая среда.
Рабочее давление – это значение давления, при котором обеспечивается нормальное функционирование клапана и безопасность его работы. Большинство клапанов работает при давлении среды до 1…1,6 МПа, но есть также клапаны,
рассчитанные на более высокие давления:
• до 2,5 МПа: AR-Gh200–4, AR-Gh200–5, AR-G100-IB, AR-DL-6E;
• до 4…5 МПа: AR-YCh21, AR-YCh22, AR-SB116–5, AR-CS-720W (до 8 МПа), AR-RMF22-SS08.
Необходимо учитывать, что клапаны, предназначенные для относительно высоких давлений, плохо работают или не работают вовсе на давлениях, близких к нулевым. Минимальное давление таких клапанов, как правило, составляет 0,03 МПа.
При выборе клапана нужно знать диапазон температур рабочей среды. Высокотемпературная среда, такая, как перегретый пар, может сильно нагревать катушку электромагнита, что негативно отразится на его работе. Клапаны, работающие
до 300°C: AR-YCPG11, AR-YCPG11F.
Также очень важно учитывать среду применения при выборе уплотнения и материала корпуса клапана. Типичные среды для электромагнитных клапанов: воздух, инертные и неагрессивные газы, вода, пар, природный газ, светлые нефтепродукты и др. Материал изготовления электромагнитного клапана должен быть совместим со средой. В противном случае может
появиться коррозия корпуса или произойти разрушение материала мембраны или уплотнения. При выборе клапана на нужную среду можно воспользоваться таблицей на с. 466–471 каталога.
5. Расход, Ду.
Для систем с расходом до 30 л/мин (Ду до 6…10 мм) можно использовать миниатюрные клапаны. Для систем с расходом от 4 м³/ч (Ду 12 мм и выше) выбирают обычные соленоидные клапаны.
6. Энергопотребление.
Для некоторых технологических задач важно учитывать энергопотребление клапана. В таких случаях можно использовать бистабильные клапаны, у которых потребление энергии происходит только в моменты открытия или закрытия клапана
Solenoid – Руководство по устранению неполадок
Обслуживание, главная страница Solenoid – Руководство по устранению неполадок
Solenoid – Руководство по устранению неполадок
– Перейти к разделу – 1. Введение 2. Соленоидный клапан Устранение неприятностей 3. 2-PORT SOLENOIDS 4. Очистка ASCO, SMC и FESTO Бренд Solenoids 5. 3-PORT SOLENOIDS 6. 4-PORT, ДВА-ВЛЕТ СОЛЕНОИДС 7. 5-PORT SOLENOIDS Back to Top
Введение
Соленоидный клапан Устранение неприятностей
- Убедитесь, что машина получает правильное давление и поток воздуха. Убедитесь, что выключенный клапан полностью открыт. Многие соленоиды не будут правильно перемещаться без правильного давления воздуха и спины. Проверьте соленоид в системе. Не ожидайте, что solenoid будет работать правильно, если розетки не подключены к системе.
- Туреты на стирках модели ST, ГТО и карманы для смены инструментов Side-Mount имеют специфические шаги по устранению неполадок. Ссылайтесь на следующие руководства по устранению неполадок для получения дополнительной информации:
- Инструмент релиз поршень – Устранение неполадок Руководство
- Боковая гора (SMTC) – VF/VM/UMC/EC – Карусель и карман – Руководство по устранению неполадок
- TSC-300/1K – Руководство по устранению неполадок
- Если вы приказываете solenoid открыть или закрыть без правильного давления воздуха, solenoid может пойти в промежуточное состояние, которое не может исправить себя, когда машина имеет правильное давление воздуха. Чтобы переместить соленоид из промежуточного состояния, закройте воздушный клапан и отключите машину.
Примечание: Не используйте машину до того, как подача воздуха в машину будет правильной.
- Засоренный выхлопной глушитель может стать причиной сбоев в работе соленоида. Снимите с соленоида выхлопные глушители и проверьте соленоид еще раз.
- Включите машину и используйте элемент управления для активации соленоида. Вы можете написать простую программу в Mdi режим для командоза электрического выхода на соленоид.
- Перейти к Вв/O вкладка на экране диагностики на элементе управления. Убедитесь, что состояние ouput изменяется при командовании. Если состояние не изменяется, устранение неполадок и устранение проблемы до начала.
- Слушайте для нажатия или жужжание шума из катушки области соленоид. Область катушки соленоида представляет собой черную пластиковую область на большинстве соленоидов. Вы также можете почувствовать нажатие, если вы поместите палец на соленоид. Если нет щелкающего звука, когда solenoid командует, убедитесь, что соленоидный клапан подключен правильно и что электроснабжение правильно. Осмотрите соленоидные кабели, чтобы убедиться, что они не повреждены. Убедитесь, что соленоид получает правильное напряжение. Измеренное напряжение должно быть 120 VAC.
- Если есть охлаждающая жидкости, вытекающих из какой-либо соленоид, проблема tSC проверить клапан в шпиндель головке.
Многие симптомы могут быть вызваны загрязнением или мусора в соленоид. Если соленоид протекает после того, как вы проверили его на правильный воздух и мощность, вручную активируйте его ключом Аллена калибра 2 мм. Цикл клапана, чтобы освободить любые заработки или мусора, которые, возможно, застряли в клапане. Если соленоид все еще работает неправильно, удалите соленоид и проинспектировать порты на предмет загрязнения или мусора. Очистите соленоид со сжатым воздухом во время езды на велосипеде. Некоторые соленоиды (т.е. Asco) имеют возможность быть разобраны в поле. Посмотреть Очистка ASCO, SMC или FESTO Бренд Solenoids раздела в этом документе. Замените соленоид, если порты покрыты загрязнением или мусором, которые не могут быть удалены.
2-PORT SOLENOIDS
A: MAC, SMC и Festo Brand
- Порт 1 как правило, входный порт.
- Порт 2 как правило, выход порт.
- Порт 3 может иметь штепсельную вилку, чтобы сделать это 2-порт соленоид. Это конфигурация для некоторых воздухоочистителей соленоидов.
B: Бренд ASCO
- Порт 1 как правило, входный порт.
- Порт 2 как правило, выход порт.
- Когда соленоид обесточен, поток воздуха останавливается в порту 1.
- Когда соленоид под напряжением, воздух течет через порт 1 и через порт 2.
- Если электричество выходит из строя, поток воздуха прекращается. Соленоид возвращается в свое обесточенное положение.
Соленоид воздушной очистки заряжается энергией по приуроченному циклу. Если слишком много загрязнения собирает внутри соленоида, могут произойти утечки из порта розетки. Вы можете вручную активизировать некоторые марки соленоидов. Это не влияет на временной цикл.
ASCO или SMC бренда 2-Port соленоидные клапаны наиболее часто используются для очистки воздушной системы. Эти соленоиды также используются в опциях Coolant Refill и TAB.
Примечание: MAC 3-Port poppet стиле соленоидные клапаны также используются для очистки воздушной системы. Существует вилка на порт номер 3, когда MAC 3-путь поппет стиле соленоидные клапаны используются. Если есть утечка из одного из портов на MAC 3-Port poppet стиле соленоидный клапан, нажмите кнопку ручной активации несколько раз, чтобы очистить любой мусор в соленоид. Если это не работает, удалить соленоид и очистить его сжатым воздухом во время езды на велосипеде соленоид. Если замена solenoid ЧИСТКи MAC необходима, не заменяйте другой solenoid MAC. Используйте одобренную замену соленоида.
Если эти соленоиды утечки воздуха, когда соленоид не активирован, вполне вероятно, что мусор держит поршень в открытом положении. Следуйте этим процедурам, чтобы очистить 2-Порт воздуха очистки соленоидный клапан:
Очистка ASCO, SMC и FESTO Бренд Solenoids
ASCO воздухочистка соленоид:
- Снимите красную крышку [1].
- Нажмите соленоидной катушки сборки (2) вниз, чтобы сжать пружину внутри.
- Удалите пластину спецификации [3], сползая.
- Снимите сплит пружину [4] и подсборку клапана [5] из сборки катушки [2].
- Разберите подсборку клапана [5].
- Очистите детали сжатым воздухом. Обязательно удалите весь мусор из клапана.
- Нанесите тонкий слой силиконовой смазки на прокладку кузова (6).
- Соберите компоненты в обратном порядке, они были удалены.
- Откройте первичный воздушный клапан. Убедитесь, что нет никаких утечек.
SMC воздуха очистки соленоид:
- Снимите четыре винта [1].
- Удалите соленоидную сборку катушки [2].
- Очистите внутренние соленоидные части [3] со сжатым воздухом. Обязательно удалите весь мусор из клапана [4].
- Нанесите тонкий слой силиконовой смазки на резиновые уплотнения.
- Соберите компоненты в обратном порядке, они были удалены.
Очистка соленоида воздушной продувки Festo
- Удалите гайку [1].
- Удалите шайбу [2].
- Снимите соленоидную катушки [3]. Обратите внимание на ориентацию катушки.
- Удалите гайку-штепсельную вилку [4].
ПРИМЕЧАНИЕ. Удерживайте наружный диаметр (на рисунке КРАСНЫЙ) гайки ниппеля в тисках с алюминиевыми губками, чтобы предотвратить повреждение.
- Удалите пружину [5].
- Снимите клапанный поппер [6].
- Используйте сжатый воздух для очистки клапанного корпуса [7] и пружины.
- Очистите старый герметик нити от штепсельной нити гайки и применить свежий герметик.
- Соберите соленоид в обратном порядке.
3-PORT SOLENOIDS
3-Порт поппет стиле соленоидные клапаны являются наиболее распространенными соленоидных клапанов, используемых на машинах Haas. Эти иллюстрации показывают, как обычно закрытый MAC 3-Port poppet стиль соленоидный клапан работает:
Черные стрелы иллюстрируют давление воздуха от подачи воздуха. Серые стрелки иллюстрируют выхлопной поток из машины.
Соленоидная операция : Обычно закрытое приложение
Соленоидная операция : Обычно открытое приложение
3-Порт Соленоид Проблемы
Отключите выходный шланг из порта No2 на соленоидном клапане. Активируйте соленоид. Если воздух выходит из выходного порта No2, соленоид работает правильно. Не заменяйте соленоид. Продолжайте устранять неполадки, если воздух не выходит из выходного порта No2 при его активации. При отключении выходного шланга используйте кнопку ручной активации в верхней части соленоидного клапана, чтобы вручную активировать соленоид:
- Отключите соленоид от электрического разъема.
- Проверьте наличие воздуха, который выходит из портов.
- Нажмите кнопку ручной активации несколько раз. Воздух должен выходить только из выходного порта No2.
- Если нет взрыва воздуха из выходного порта No 2 при нажатии кнопки ручной активации, убедитесь, что давление воздуха в порту 1. При давлении в порту 1, соленоид поврежден. При взрыве воздуха из выходного порта No2, мусор удаляется из клапана путем повторной ручной активации, или есть электрическая проблема с машиной или соленоид. Если машина имеет электрическую проблему, найдите причину проблемы. Если соленоид имеет электрическую проблему, замените его.
Убедитесь, что соленоидный клапан не имеет протечек:
Почувствуйте и послушайте выхлопной порт [2] solenoid.
Если есть постоянный воздух, высвобождающийся из выхлопного порта, внутренний поршень застревает и высвобождает воздух через выхлопной порт [2] и выходной порт [1].
Примечание: Не должно быть постоянного потока воздуха из выхлопного порта.
Остановить подачу воздуха в соленоид и удалить соленоид. Используйте сжатый воздух, чтобы торфетно очистить соленоид.
Установите соленоид. Если проблема продолжается, замените соленоид.
4-PORT, ДВА-ВЛЕТ СОЛЕНОИДС
4-Порт, Одноканная катушка Соленоид
- Соленоидная катушка
- Порт А
- Порт B
- Электрошкаф
- Выхлопной порт
- Входный порт
4-Порт Соленоидная операция
Черные стрелы иллюстрируют давление воздуха от подачи воздуха. Серые стрелки иллюстрируют выхлопной поток из машины.
4-Порт Соленоид – Двойная и.о.
4-Port Solenoid :Обычно открытая функция
В этом приложении плагин находится в одном из портов. Это позволяет соленоид работать как 3-Порт, как правило, открытый соленоид. Машины Haas используют эти соленоиды в качестве альтернативы 3-порту соленоид в некоторых приложениях.
Примечание: Вилка находится в порту А.
4-Порт, Двойная катушка Соленоид
- Низкоходящее катушку
- Низкоходяный порт
- Высокоскоростной порт
- Высокое шестерня
- Низкошедкий кабель
- Выхлопной порт
- Входный порт
- Высокое шестерня кабеля
Примечание: Низкое шестерня и высокой передачи катушки никогда не под напряжением в то же время. Единственная функция этих соленоидов заключается в том, чтобы изменить передачи на коробках передач Haas.
4-Порт, Двойная катушка Соленоид наятоидная операция
Черные стрелы иллюстрируют давление воздуха от подачи воздуха. Серые стрелки иллюстрируют выхлопной поток из машины.
Примечание: EC-400 PP машины используют 4- или 5-порт solenoid для подъема H-Frame. Не заменяйте соленоид на другой 4- или 5-портовый соленоид. Обновлена конфигурация системы подтяжки поддонов. Используйте сервисный комплект 93-2248 для замены соленоида.
4-Порт Solenoid Valve Устранение
Убедитесь, что подаваемое давление воздуха в норме. Почувствуйте и слушайте выхлопной порт соленоида. При постоянном высвобождении воздуха из выхлопного порта отключите негерметичную линию между цилиндром и соленоидом. Если воздух продолжает течь через выхлопной порт и/или ненапорченный линейный порт на соленом, следует по следующим шагам:
- Отключите подачу воздуха от машины и отпустите все давление воздуха от машины.
- Если соленоид включен, отключите его.
- Воссоедините воздух с машиной.
- Командуют соленоидным, чтобы активировать. Если соленоид продолжает протекать, отключите подачу воздуха и отпустите давление воздуха с соленоидным все еще под напряжением. Если соленоидный континутируется, продолжайте утечь, продолжайте утечь.
Удалите подачу воздуха в машину и удалите соленоид. Используйте сжатый воздух, чтобы торфетно очистить соленоид. Установите соленоид и проверьте на наличие утечек. Если соленоид продолжает протекать, выполните эти шаги.
- Не имея питания к соленоиду, удалите негерметиченный шланг, который проходит между соленоидом и цилиндром.
- Teh Электромагнитный имеет утечку, если воздух высвобождается из выхлопных газов.
- Teh Цилиндр имеет утечку, если воздух высвобождается из цилиндра возвратный шланг.
- Повторите тест в то время как соленоид под напряжением. Другой шланг между цилиндром и соленоидом теперь находится под давлением.

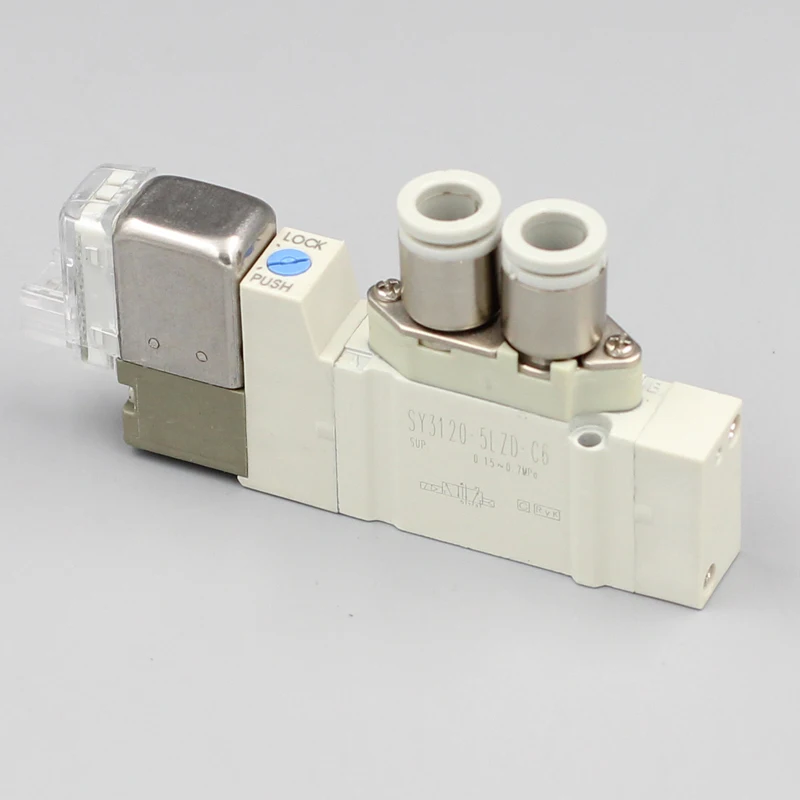

5-PORT SOLENOIDS
- Входный порт
- Порт 2
- Выхлопной порт 3
- Порт 4
- Выхлопной порт 5
- Электрошкаф
5-Порт Соленоидная операция
Черные стрелы иллюстрируют давление воздуха от подачи воздуха. Серые стрелки иллюстрируют выхлопной поток из машины.
- Входный порт
- Зажим ный порт
- Выхлопной порт 3
- Порт Unclamp
- Выхлопной порт 5
- Электрошкаф
4-Way Solenoid – Зажим туреты / Unclamp Solenoid Операция
Черные стрелы иллюстрируют давление воздуха от подачи воздуха. Серые стрелки иллюстрируют выхлопной поток из машины.
4-Way Solenoid Valve Устранение
Шаги для устранения неполадок 5-портовый соленоидный клапан такие же, как 4-портовый соленоидный клапан.
Cookies
To make this site work properly, we sometimes place small data files called cookies on your device. Most big websites do this too.
What are cookies?
A cookie is a small text file that a website saves on your computer or mobile device when you visit the site. It enables the website to remember your actions and preferences (such as login, language, font size and other display preferences) over a period of time, so you don’t have to keep re-entering them whenever you come back to the site or browse from one page to another.
Просмотреть уведомление о соблюдении конфиденциальности и файлах Cookie
Электромагнитные соленоидные клапаны Челябинск | КУПИ НАСОС
Электромагнитные соленоидные клапаны для воды
Электромагнитный клапан устанавливается на трубопровод и предназначен для дистанционного управления открытием/закрытием потока жидкости. Устройство называется электромагнитным, потому что для своей работы использует электромагнитную катушку (соленоид). Соленоидные клапаны характеризуются быстродействием по сравнению с другими видами трубопроводной запорной арматуры.
Расшифровка обозначения электромагнитных клапанов Unipump: ВСХ – нормально закрытый, ВОХ – нормально открытый; 15, 20, 25, 32 – диаметр условного прохода в мм; 0.5″, 0.75″, 1″, 1.25″ – диаметр резьбовых присоединительных отверстий в дюймах. Подробнее…
Сортировать по:
Популярные выше
Применение электромагнитных соленоидных клапанов
Электромагнитный соленоидный клапан предназначен для перекрытия потоков рабочих сред (холодной и перегретой воды, сжатого воздуха и технических газов, антифризов на основе этиленгликоля и пропилен гликоля, других жидкостей и газов).
Популярность применения электромагнитных клапанов возрастает благодаря возможности автоматизировать контроль перемещения носителей по трубопроводам. Соленоидный клапан способен работать в различных диапазонах давления и температуры. Для того, чтобы изделие выполнило свою функцию, достаточно 2–3 секунд. Благодаря этому, соленоидный клапан является незаменимым устройством для выполнения широкого спектра функций управления, регулирования и дозирования в системах водоснабжения, водоподготовки, пожаротушения, технологических процессах в промышленности и сельском хозяйстве.
Из-за отсутствия в конструкции механических деталей, которые быстро изнашиваются и выходят из строя, электромагнитный клапан считается более надёжным. Может быть установлен в системах с разными показателями давления, потому что этот параметр не влияет на его работу.
Устройство электромагнитного (соленоидного) клапана
Электромагнитный соленоидный клапан состоит из следующих основных деталей:
- корпус,
- крышка,
- мембрана (поршень),
- пружина,
- плунжер,
- шток,
- электрическая катушка (соленоид).
Корпуса и крышки клапанов отливают из латуни, нержавеющей стали, чугуна или полимеров: полипропилена, эколона, нейлона и др. Клапаны рассчитаны для использования при различных рабочих средах, давлениях и температурах. Для плунжеров и штоков применяют специальные магнитные материалы. Электрокатушки (соленоиды) для клапанов изготовливают в пылезащищенном или герметичном корпусе. Обмотка катушек выполнена высококачественным эмаль проводом из электротехнической меди. Присоединение к трубопроводу резьбовое или фланцевое. Для подключения к электрической сети используется штекер. Управление осуществляется подачей напряжения (или импульса) на катушку.
Виды и характеристики электромагнитных клапанов
Электромагнитный клапан (его виды) можно разделить на две основные категории, которые отличаются по принципу работы механизма включения и выключения:
- прямого действия.
- пилотного действия.
Помимо этого, они делятся на несколько основных видов, которые обладают функциональными особенностями. Устройства могут быть:
- нормально закрытыми (открытыми). В случае, если отсутствует подача напряжения на катушку, она будет постоянно располагаться в закрытом положении. При поступлении напряжения она открывает устройство. Нормально открытый клапан действует наоборот — без напряжения он не препятствует движению среды;
- бистабильными. При поступлении напряжения происходит переключение рабочих положений.
По виду катушек устройства подразделяют на:
- постоянного тока — катушка у таких устройств отличается небольшой силой электромагнитного поля.
- переменного тока — сила электромагнитного поля такой катушки достаточно велика.
Помимо этого, агрегат, в зависимости от характера функционирования, делят на:
- одноходовой;
- двухходовой;
- трехходовой.
Одноходовые имеют один патрубок и не совмещают в себе разные потоки жидкости. Двухходовые имеют два патрубка (входной и выходной). Принцип действия одноходового и двухходового устройств основан на функционировании конуса или шара, применяемого для закрытия.
Трёхходовые электромагнитные клапаны для воды – имеют три патрубка и осуществляют функционирование путём смешения потоков жидкости. Также трёхходовые электромагнитные клапаны могут осуществлять контроль и регуляцию температур за счёт смешения потоков воды.
Сделать заказ или получить консультацию по электромагнитным клапанам можно на сайте и по тел. 8 (351) 751-21-97, 8 (922) 74-999-10. Если Вы затрудняетесь с выбором подходящего оборудования, наши специалисты проконсультируют и помогут выбрать оптимальный вариант, соответствующий всем требованиям, а также дадут рекомендации по установке и дальнейшей эксплуатации.
Соленоидный клапан 1098/9A6 с катушкой
- Холодильное оборудование
- Соленоидные клапаны
17 845,94 P / шт
с НДС актуально на 17. 09.22
цена не является публичной офертой.
298,06 евро
цена в рублях привязана к курсу евро и обновляется ежедневно
Артикул | 1098/9A6 |
id товара | 11686 |
Страна | Италия |
Минимальный заказ | 1 шт |
В наличии на складах | 10+ шт |
Выберите город доставки: Москва
Выберите способ доставки:
Деловые линии
Склад | В наличии на складе | Цена за ед. без доставки | Цена доставки | Срок доставки, дней | Сколько нужно, шт | Стоимость с доставкой | ||
---|---|---|---|---|---|---|---|---|
Санкт-Петербург9 | 10+ шт | 17845,94 |
Общее описание
Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1098/9A6 от Castel – это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.
Технические
характеристикиДополнительная
информацияКомплектующие
Модельный
ряд
Характеристика
Производитель | Castel |
Модель | 10 |
Нормальное положение | (NC) Нормально закрытый |
Соединительный размер | 28 мм (1 1/8″) |
Коэффициент расхода | 10 Kv, м3/ч |
Тип входного соединения | Под пайку |
Тип выходного соединения | Под пайку |
Хладагенты | HCFC/HFC |
Средний температурный диапазон | -35 +110 °C |
Дополнительная информация
Каталог продукции Castel (9. 88Mb)
Полезные ссылки
Сайт производителя Castel
Вам также может понадобиться
Коннектор для катушки 9150/R02
- Артикул: 9150/R02
- Страна: Италия
- В наличии: много
9150/R02 Castel- это универсальный DIN-коннектор для электромагнитных катушек соленоидных клапанов. Степень защиты – IP65. Тип присоединения DIN43650-A.
78,17 P
1,31 €
Припой серебряный 15%, по пруткам
- Артикул: 33402050
- Страна: Германия
- В наличии: нет
Медно-фосфорные твердые припои Felder специально разработаны для пайки меди, латуни, бронзы, стали и комбинаций этих металлов. Формула сплава: 15Ag;80,3Cu;4,7P.
Временно не продается
Вам также может понадобиться
Модельный ряд
Соленоидный клапан 1028/2A6, с катушкой
- Артикул: 1028/2A6
- Страна: Италия
- В наличии: нет
Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1028/2A6 от Castel – это нормально закрытые электромагнитные клапаны прямого действия, с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока. Нормально закрытый клапан при отсутствии питания закрыт, а при подаче напряжения открывается.
Временно не продается
Соленоидный клапан 1028/3A6, с катушкой
- Артикул: 1028/3A6
- Страна: Италия
- В наличии: много
Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1028/3A6 от Castel – это нормально закрытые электромагнитные клапаны прямого действия, с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока. Нормально закрытый клапан при отсутствии питания закрыт, а при подаче напряжения открывается.
1’483,58 P
24,78 €
Соленоидный клапан 1059/9A6 с катушкой
- Артикул: 1059/9A6
- Страна: Италия
- В наличии: нет
Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1078/11A6 от Castel – это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.
Временно не продается
Соленоидный клапан 1068/3A6, с катушкой
- Артикул: 1068/3A6
- Страна: Италия
- В наличии: нет
Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1068/3A6 от Castel – это нормально закрытые электромагнитные клапаны прямого действия, с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока. Нормально закрытый клапан при отсутствии питания закрыт, а при подаче напряжения открывается.
Временно не продается
Соленоидный клапан 1068/3S
- Артикул: 1068/3S
- Страна: Италия
- В наличии: нет
Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1068/3S от Castel – это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест. Нормально закрытый клапан при отсутствии питания закрыт, а при подаче напряжения открывается.
Временно не продается
Соленоидный клапан 1068/4A6, с катушкой
- Артикул: 1068/4A6
- Страна: Италия
- В наличии: нет
Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1068/4A6 от Castel – это нормально закрытые электромагнитные клапаны прямого действия, с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока. Нормально закрытый клапан при отсутствии питания закрыт, а при подаче напряжения открывается.
Временно не продается
Соленоидный клапан 1068/M10S (10 мм)
- Артикул: 1068/M10S
- Страна: Италия
- В наличии: нет
Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1068/M10S от Castel – это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест. Нормально закрытый клапан при отсутствии питания закрыт, а при подаче напряжения открывается.
Временно не продается
Соленоидный клапан 1068/M10A6, с катушкой
- Артикул: 1068/M10A6
- Страна: Италия
- В наличии: нет
Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1068/M10A6 от Castel – это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока. Нормально закрытый клапан при отсутствии питания закрыт, а при подаче напряжения открывается.
Временно не продается
Соленоидный клапан 1068/M12S (12 мм)
- Артикул: 1068/M12S
- Страна: Италия
- В наличии: 1 шт
Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1068/M12S от Castel – это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест. Нормально закрытый клапан при отсутствии питания закрыт, а при подаче напряжения открывается.
2’556,62 P
42,70 €
Соленоидный клапан 1078/4S
- Артикул: 1078/4S
- Страна: Италия
- В наличии: нет
Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1078/4S от Castel – это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест. Нормально закрытый клапан при отсутствии питания закрыт, а при подаче напряжения открывается.
Временно не продается
Соленоидный клапан 1078/M12A6, с катушкой
- Артикул: 1078/M12A6
- Страна: Италия
- В наличии: нет
Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1078/M12A6 от Castel – это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.
Временно не продается
Соленоидный клапан 1078/5A6, с катушкой
- Артикул: 1078/5A6
- Страна: Италия
- В наличии: нет
Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1078/5A6 от Castel – это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.
Временно не продается
Соленоидный клапан 1078/9S
- Артикул: 1078/9S
- Страна: Италия
- В наличии: 2 шт
Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1078/9S от Castel – это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест. Нормально закрытый клапан при отсутствии питания закрыт, а при подаче напряжения открывается.
16’800,64 P
280,60 €
Соленоидный клапан 1078/11A6 с катушкой
- Артикул: 1078/11A6
- Страна: Италия
- В наличии: нет
Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1078/11A6 от Castel – это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.
Временно не продается
Соленоидный клапан 1079/11A6 с катушкой
- Артикул: 1079/11A6
- Страна: Италия
- В наличии: нет
Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1079/11A6 от Castel – это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.
Временно не продается
Соленоидный клапан 1079/13A6 с катушкой
- Артикул: 1079/13A6
- Страна: Италия
- В наличии: нет
Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1079/13A6 от Castel – это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.
Временно не продается
Соленоидный клапан 1079/M42A6 (42 мм) с катушкой
- Артикул: 1079/M42A6
- Страна: Италия
- В наличии: нет
Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1079/M42A6 от Castel – это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.
Временно не продается
Соленоидный клапан 1098/6A6 с катушкой
- Артикул: 1098/6A6
- Страна: Италия
- В наличии: нет
Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1098/6A6 от Castel – это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.
Временно не продается
Соленоидный клапан 1098/7A6 с катушкой
- Артикул: 1098/7A6
- Страна: Италия
- В наличии: нет
Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1098/7А6 от Castel – это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.
Временно не продается
Соленоидный клапан 1098/9A6 с катушкой
- Артикул: 1098/9A6
- Страна: Италия
- В наличии: много
Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1098/9A6 от Castel – это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.
17’845,94 P
298,06 €
Соленоидный клапан 1098/9S
- Артикул: 1098/9S
- Страна: Италия
- В наличии: нет
Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1098/9S от Castel – это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест. Нормально закрытый клапан при отсутствии питания закрыт, а при подаче напряжения открывается.
Временно не продается
Дренчерная система : Соленоидный клапан
1.
ОПИСАНИЕ ИЗДЕЛИЯСоленоидный клапан высокого давления является двухходовым клапаном с одним входным и одним выходным отверстием. Данный безсальниковый клапан со встроенным приводом может применяться для выпуска давления воды из заливной камеры Дренчерных Клапанов Моделей Е иF фирмыViking и Клапанов Регулировки Потока Моделей Н иJ фирмыViking. Соленоидный клапан имеет мембранную конструкцию, которая обеспечивает правильную работу клапана при минимальном падении давления. В наличии имеются клапаны с напряжения 24V DC (постоянного тока) в нормально открытом или нормально закрытом положении. Данные Соленоидные клапаны предназначены для использования с устройствами контроля системы, которые перечислены и/или одобрены для операции запуска в противопожарных водяных системах.
Особенности:
- Нормально Закрыт или Нормально Открыт
- 24 VDC
- Легко чистить
- Тип Корпуса: Прямоточный
- NEMA c 1 по9. (См. Таблицу1)
- Необходимые Аксессуары: Фильтр с50-ю ячейками должен быть установлен на входном отверстии клапана, на соединении с заливной линией. Данный фильтр идет в комплекте с Обвязками Дренчерных Клапанов Моделей Е или F и Обвязки Клапанов Регулировки Потока Моделей Н илиJ.
2. ПЕРЕЧИСЛЕНИЯ И СЕРТИФИКАЦИЯ
(см. одобрения для особых моделей в таблице1)
- Перечислен в UL – справочникVLRT
- Одобрен FМ– Автоматические Клапаны Контроля Потока(ГруппаK)
- CSA – Стандарт C22.2
3. ТЕХНИЧЕСКИЕ ДАННЫЕ
Спецификации:
- Корпус: Латунь с резьбовыми соединениями
- Катушка: КлассH, Непрерывного Действия
- Максимальное рабочее давление: 250 psi (17.4 bar)
- Минимальное рабочее давление: 5 psi (0.35 bar)
См. типы защищенности и рекомендуемые температуры окружающей среды в Таблице1.
Стандарты материалов:
- Уплотнения и Диски: Buna N
- Трубка сердечника: Нержавеющая Сталь305
- Сердечник и Заглушка: Нержавеющая Сталь430F
- Пружины: Нержавеющая Сталь302
4.
УСТАНОВКА- Проверьте табличку на соответствие устройства, включая напряжение и режим работы. Следуйте всем указаниям по установке и обслуживанию, поставляемым с оборудованием.
- Стандартные соленоидные клапаны можно устанавливать в любом положении. Однако, для более продолжительного срока службы, соленоиды следует устанавливать вертикально и катушкой вверх.
- Фильтр с 50-ю ячейками необходимо установить на входном отверстии клапана, на соединении с заливной линией. Данный фильтр входит в Обвязку Дренчерного Клапана Моделей E и F. Установите фильтр как указано на схеме Обвязки фирмы Viking. Установите соленоид в соответствии с маркировками на корпусе клапана. Нанесите соединительный состав только на наружную резьбу трубы. При нанесении на резьбу клапана, состав может попасть внутрь и вызвать сбои в его работе и утечки. Также избегайте нанесения соединительного состава на первые два витка резьбы.
- Устройство должно быть подсоединено в соответствии с местными и национальными электрическими стандартами. У клапанов, оборудованных водозащитой, электрические фитинги должны быть одобрены для использования в местах повышенной опасности.
- По окончании установки, испытайте всю систему на правильность работы. Дополнительную информацию см. в описании системы и указаниях по испытаниям.
5. ПРИНЦИП ДЕЙСТВИЯ
Соленоидный клапан – это клапан со встроенным приводом и отверстиями, использующий давление воды для работы. Нормально Закрытый, обесточенный клапан открывается при подаче напряжения. Электричество подается к соленоидной катушке, заставляя ее подняться и открывая отверстие привода в выходное отверстие клапана. Это выпускает давление в верхней части мембраны и позволяет давлению воды открыть клапан. В основном Нормально Закрытые соленоидные клапаны используются как пусковые устройства для дренчерных клапанов и клапанов регулировки потока фирмы Viking. Открытие соленоидного клапана приводит к открытию дренчерного клапана и клапана регулировки потока.
Примечание: При использовании обычно закрытого соленоидного клапана в качестве пускового устройства, система не сработает автоматически при отключении питания. Поэтому, рекомендуется и требуется, чтобы в экстренной ситуации аварийный источник питания обеспечивал сохранность противопожарной защиты во время отключения основного источника энергоснабжения и соответствовал требованиям соответствующих Уполномоченных Органов.
6. ОСМОТРЫ, ИСПЫТАНИЯ И ОБСЛУЖИВАНИЕ
ПРИМЕЧАНИЕ: ПОДДЕРЖАНИЕ СИСТЕМЫ ПОЖАРОТУШЕНИЯ И ЕЕ УСТРОЙСТВ В РАБОЧЕМ СОСТОЯНИИ ЯВЛЯЕТСЯ ОБЯЗАННОСТЬЮ ВЛАДЕЛЬЦА. ЛЮБОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СИСТЕМЫ, ПРЕДПОЛАГАЮЩЕЕ ОТКЛЮЧЕНИЕ СИГНАЛЬНОГО КЛАПАНА ИЛИ ПОБУДИТЕЛЬНОЙ СИСТЕМЫ, ПРИВОДИТ К ОТКЛЮЧЕНИЮ ВСЕЙ СИСТЕМЫ ПОЖАРОТУШЕНИЯ. ПРЕЖДЕ ЧЕМ ПРИСТУПИТЬ К ПРОВЕДЕНИЮ РАБОТ, УВЕДОМИТЕ ВСЕ УПОЛНОМОЧЕННЫЕ ОРГАНЫ. СЛЕДУЕТ ОРГАНИЗОВАТЬ РАБОТУ ПОЖАРНОГО ПАТРУЛЯ НА УЧАСТКЕ ОТКЛЮЧЕННОЙ СИСТЕМЫ.
ПРЕДУПРЕЖДЕНИЕ: ПЕРЕД ВВОДОМ СОЛЕНОИДНОГО КЛАПАНА В ЭКСПЛУАТАЦИЮ, УБЕДИТЕСЬ, ЧТО КОНТРОЛЬНЫЙ КЛАПАН СИСТЕМЫ ЗАКРЫТ, ЧТОБЫ ИЗБЕЖАТЬ НЕЖЕЛАТЕЛЬНОГО СРАБАТЫВАНИЯ ДРЕНЧЕРНОГО КЛАПАНА.
- Осмотры: Необходимо регулярно осматривать и тестировать систему в соответствии с NFPA 25. Частота осмотров может меняться в зависимости от загрязненности, коррозионности источников воды или коррозионной атмосферы. Также, сигнальные устройства, системы обнаружения или иные устройства могут потребовать более частых проверок. Минимальные требования см. в описании системы и в применяемых правилах.
- Клапан должен срабатывать не реже одного раза в месяц. Клапан должен свободно открываться и закрываться. В открытом положении клапана вода должна поступать хорошим потоком чистая и прозрачная. В закрытом положении клапана, должно наблюдаться полное отсутствие потока. После испытания, необходимо прочистить фильтр. Перед чисткой фильтра, заливная линия должна быть перекрыта, а давление спущено. После очистки фильтра, снова откройте заливную линию.
- Клапан следует осматривать не реже раза в месяц на наличие трещин, коррозии, утечек, и т.д., ее также надо при необходимости прочищать, чинить или заменять.
- По крайней мере, ежегодно необходимо осматривать мембраны и уплотнения и при необходимости ремонтировать или заменять их.
ПРЕДУПРЕЖДЕНИЕ: ПЕРЕД ДЕМOНТАЖЕМ КЛАПАНА ПЕРЕКРОЙТЕ КОНТРОЛЬНЫЙ КЛАПАН СИСТЕМЫ, ПЕРЕКРОЙТЕ ПОДАЧУ ЭЛЕКТРОЭНЕРГИИ, СПУСТИТЕ ДАВЛЕНИЕ В КЛАПАНЕ. НЕ ОБЯЗАТЕЛЬНО СНИМАТЬ КЛАПАН ИЗ ТРУБОПРОВОДА ДЛЯ ЕГО ОСМОТРА. - При смазывании компонентов клапана, используйте высококачественную силиконовую смазку (Смазка Dow Corning® 111 или похожая).
- При сборке, затяните все детали на момент затяжки, указанный в правилах по обслуживанию ASCO (поставляется с клапаном).
- По окончании обслуживания, введите клапан в эксплуатацию несколько раз, чтобы убедиться в его правильной работе. Металлический звук защелкивания укажет на то, что соленоид работает.
- Рекомендуется заменять клапан каждые семь лет. Могут потребоваться более частые замены, если клапан подвергался водяной или атмосферной коррозии.
- Все работы должны производиться высококвалифицированным персоналом. По окончании всех осмотров или замены клапана, всю систему необходимо проверить на правильность работы. Дополнительную информацию см. в подходящих описаниях системы и в указаниях по испытаниям.
7. ПОСТАВКА
Соленоидный Клапан фирмы Viking можно приобрести через сеть национальных или международных дистрибьюторов. Для определения ближайшего к Вам дистрибьютора обращайтесь к веб-сайту или свяжитесь с корпорацией Viking.
8. ГАРАНТИИ
Подробные условия гарантии см. в действующем прейскуранте или свяжитесь c корпорацией Viking напрямую.
9. ИЗОБРАЖЕНИЯ
Устройство клапана – компания Москлапан
Электромагнитный клапан (клапан соленоидный) состоит из следующих основных деталей: корпуса, крышки, мембраны (поршня), пружины, плунжера, штока и электрической катушки (соленоида). Корпуса и крышки клапанов отливают из латуни, нержавеющей стали, чугуна или полимеров: полипропилена, эколона, нейлона и др. Клапаны рассчитаны для использования при различных рабочих средах, давлениях и температурах. Для плунжеров и штоков применяют специальные магнитные материалы. Электрокатушки (соленоиды) для клапанов изготовливают в пылезащищенном или герметичном корпусе. Обмотка катушек выполнена высококачественным эмаль проводом из электротехнической меди. Присоединение к трубопроводу резьбовое или фланцевое. Для подключения к электрической сети используется штекер. Управление осуществляется подачей напряжения (или импульса) на катушку.
Напряжения питания:
Переменного тока, AC: 24В, 110В, 220В;
Постоянного тока, DC: 12В, 24В;
Допуск по напряжению: ± 10%.
Класс защиты: IP65.
Основные рабочие положения:
Клапаны электромагнитные по исполнениям бывают: «НЗ» – нормально закрытые клапаны, «НО» – нормально открытые клапаны и “БС” – бистабильные (импульсные) клапаны, переключающиеся с открытого на закрытое положение по управляющему импульсу.
По принципу действия:
Для различных условий эксплуатации применяют клапаны прямого действия, срабатывающие при нулевом перепаде давлении и пилотные клапаны (непрямого действия) – срабатывающие только при минимальном перепаде давления. Так же электромагнитные клапаны подразделяются на запорные (2/2 ходовые), распределяющие трехходовые (3/2 ходовые), и переключающие клапаны (2/3 ходовые).
Мембраны и уплотнения:
Мембраны клапанов изготовлены из эластичных полимерных материалов специальной конструкции и химического состава – EPDM, NBR, FKM, а уплотнения из PTFE или TEFLON. Так же в конструкции клапанов используются новейшие составы силиконовых резин – VMQ и другие полимеры.
Свойства материалов:
EPDM – Этилен-пропилен-диен-каучук. Недорогой, химически и износостойкий эластичный полимер. Высокая устойчивость к старению и атмосферным воздействиям. Устойчив к кислотам, щелочам, окислителям, соленым растворам, воде, пару низкого давления, нейтральным газам. Неустойчив к бензину, бензолу и углеводородами. Температура применения −40… +140 °С.
NBR – Нитрил-бутадиен-каучук. Распространенный и недорогой эластичный полимер, нейтральный к воздействию бензина, минерального масла, дизельного топлива, растворов щелочей, неорганических кислот, пропана, бутана и воды. Температурный диапазон −30… +100 °С. Разрушается бензолом, окислителями и ультрафиолетом.
FKM – Фторкаучук. Термостойкий и эластичный синтетический полимер. Высокая стойкость к старению, озону и ультрафиолету. Химически устойчивый для кислотных и щелочных сред, нефтепродуктов, для топлива и углеводородов. Применяется для спиртов, воды, воздуха и пара низкого давления при температуре −30… +150 °С. Разрушается эфирами, органическими кислотами.
PTFE – Политетрафторэтилен. Фторполимер, один из самых химически стойких полимерных материалов. Применяется в химической промышленности для кислот и их смесей высокой концентрации, щелочей, растворителей. Устойчив к бензолу, окислителям, маслам и топливам. Используется для агрессивных газов, углеводородов, воздуха, воды и пара. Температурный диапазон −50… +200 °С. Разрушается трифторидом хлора и жидкими щелочными металлами.
TEFLON – Политетрафторэтилен. Запатентованное название фторполимера, на основе PTFE с улучшенными эксплуатационными характеристиками. Рабочая температура применения в диапазоне −50… +250 °С.
Принцип действия пилотного электромагнитного клапана
Клапан нормально закрытый
В статичном положении напряжение на катушке отсутствует – электро клапан закрыт. Запорный орган (мембрана или поршень, в зависимости от типа клапана) герметично прижат, силой действия пружины и давления рабочей среды к седлу уплотнительной поверхности. Пилотный канал закрыт подпружиненным плунжером. Давление в верхней полости клапана (над мембраной) поддерживается через перепускное отверстие в мембране (или через канал в поршне) и равно давлению на входе в клапан. Клапан электромагнитный находится в закрытом положении, пока катушка не окажется под напряжением.
Для открытия клапана напряжение подается на катушку. Плунжер, под воздействием магнитного поля поднимается и открывает пилотный канал. Так как диаметр пилотного канала больше перепускного, давление в верхней полости клапана (над мембраной) понижается. Под действием разницы давлений, мембрана или поршень поднимается вверх и клапан открывается. Клапан останется в открытом положении, пока катушка находится под напряжением.
Клапан нормально открытый
Принцип действия нормально открытого клапана наоборот – в статичном положении клапан находится в открытом положении, а при подаче напряжения на катушку клапан закрывается. Для удержания нормально открытого клапана в закрытом состоянии, напряжение необходимо подавать на катушку долговременно.
Для правильной работы любых клапанов пилотного действия необходим минимальный перепад давления, ΔP – разница давлений на входе и на выходе клапана. Пилотные клапаны назвают клапанами непрямого действия, т.к. кроме подачи напряжения, необходимо выполнение условия по перепаду давления. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, отопления, системах ГВС, системах пневмоуправления и др. – везде, где присутствует давление в трубопроводе.
Принцип действия клапана электромагнитного прямого действия
У электромагнитного клапана прямого действия пилотный канал отсутствуют. Эластичная мембрана в центре имеет жесткое металлическое кольцо и через пружину соединена с плунжером. При открытии клапана, под воздействием магнитного поля катушки, плунжер поднимается вверх и снимает усилие с мембраны, которая моментально поднимается и открывает клапан. При закрытии (отсутствии магнитного поля), подпружиненный плунжер опускается и с усилием прижимает мембрану, через кольцо к уплотнительной поверхности.
Для клапана электромагнитного прямого действия, минимальный перепад давления на клапане не требуется, ΔPmin=0 бар. Клапаны прямого действия, могут работать как в системах с давлением в трубопроводе, так и на сливных емкостях, накопительных ресиверах и в других местах, где давление минимально или отсутствует.
Принцип действия бистабильного клапана
Бистабильный клапан имеет два устойчивых положения: “Открыто” и “Закрыто”. Переключение между ними осуществляется последовательно, подачей короткого импульса на катушку клапана. Особенностью управления является необходимость подачи импульсов переменной полярности, поэтому бистабильные клапаны работают только от источников постоянного тока. Для удержания открытого или закрытого положения подавать напряжение на катушку не требуется! Конструктивно, бистабильные импульсные клапаны выполнены как пилотные клапаны, т.е. необходим минимальный перепад давления.
Клапан электромагнитный соленоидный (англ. solenoid valve) – это функциональная и надежная трубопроводная арматура. Ресурс работы специальных электромагнитных катушек составляет до 1 миллиона включений. Время, необходимое для срабатывания мембранного магнитного клапана в среднем составляет от 30 до 500 миллисекунд, в зависимости от диаметра, давления и исполнения. Клапаны электромагнитные можно применять как запорные устройства дистанционного управления, так и для безопасности, в качестве отсечных, переключающих или отключающих электроклапанов.
Как работает электромагнитный клапан
Что такое электромагнитный клапан?
Соленоидный клапан представляет собой электромеханический клапан, который обычно используется для управления потоком жидкости или газа. Существуют различные типы электромагнитных клапанов, но основными вариантами являются пилотные или прямого действия. Пилотные клапаны, наиболее широко используемые, используют линейное давление системы для открытия и закрытия основного отверстия в корпусе клапана.
В то время как электромагнитные клапаны прямого действия напрямую открывают или закрывают отверстие главного клапана, которое является единственным путем потока в клапане. Они используются в системах, требующих низкой пропускной способности, или в системах с низким перепадом давления на отверстии клапана.
Принцип работы электромагнитных клапанов
Принцип работы электромагнитного клапана заключается в управлении потоком жидкости или газа в положительном, полностью закрытом или полностью открытом режиме. Они часто используются для замены ручных клапанов или для дистанционного управления. Функция электромагнитного клапана заключается в открытии или закрытии отверстия в корпусе клапана, что либо пропускает, либо предотвращает поток через клапан. Плунжер открывает или закрывает отверстие, поднимая или опуская трубку втулки, возбуждая катушку.
Электромагнитные клапаны состоят из катушки, плунжера и втулки. В нормально закрытых клапанах возвратная пружина плунжера удерживает плунжер напротив отверстия и предотвращает поток. Как только на катушку соленоида подается напряжение, результирующее магнитное поле поднимает поршень, открывая поток. Когда электромагнитная катушка находится под напряжением в нормально открытом клапане, плунжер перекрывает отверстие, что, в свою очередь, предотвращает поток.
Для чего используется электромагнитный клапан?
В большинстве приложений управления потоком необходимо запускать или останавливать поток в контуре для управления жидкостями в системе. Для этой цели обычно используется электромагнитный клапан с электронным управлением. Приводимые в действие соленоидом, электромагнитные клапаны могут быть расположены в удаленных местах и могут удобно управляться простыми электрическими переключателями.
Электромагнитные клапаны являются наиболее часто используемыми элементами управления в гидротехнике. Они обычно используются для отключения, выпуска, дозирования, распределения или смешивания жидкостей. По этой причине они используются во многих областях применения. Соленоиды обычно обеспечивают быстрое и безопасное переключение, длительный срок службы, высокую надежность, низкую мощность управления и компактный дизайн.
Где используется электромагнитный клапан?
Соленоидные клапаны применяются в широком диапазоне промышленных установок, включая общее двухпозиционное управление, контуры управления предприятиями, системы управления технологическими процессами и различные приложения производителей оригинального оборудования, и это лишь некоторые из них.
Электромагнитные клапаны используются во многих отраслях, в том числе:
- Водоснабжение
- Очистка питьевой воды
- Очистка сточных вод
- Очистка/обработка серой и черной воды
- Машиностроение
- Охлаждение, смазка и дозирование
- Строительные службы
- Большие системы отопления, климат-контроль
- Техника безопасности
- Защита водопроводных сетей и системы пожаротушения
- Компрессоры
- Снятие давления и дренаж
- . Поставка топлива
- Транспортные и резервуары
- Системы стрельбы
- . Контроль нефтяной и газовой горелки
- GAS Chromatography
- GAS MICKERELER CONTROL
- GAS Chromatography
- GAS MICKER.
Как заменить электромагнитные клапаны
Для правильной и точной работы системы управления электромагнитные клапаны должны быть сконфигурированы и выбраны в соответствии с конкретным применением. Наиболее важными параметрами для выбора электромагнитного регулирующего клапана являются значение Kv (указывается в кубических метрах в час) и диапазон давления применения.
Чем меньше отверстие клапана или чем прочнее катушка, тем выше давление, которое клапан может перекрыть. На основе рассчитанного значения Kv и диапазона давления для планируемого применения можно определить соответствующий тип клапана и его требуемое проходное сечение.
Что такое электромагнитный клапан NAMUR?
NAMUR — это аббревиатура от Ассоциации пользователей технологий автоматизации в обрабатывающей промышленности, которая служит стандартом для технологии автоматизированных клапанов. Стандартные интерфейсы полезны для монтажа исполнительных механизмов, поскольку они помогают снизить затраты на производство и установку соленоидов. Компания Bürkert предлагает широкий выбор электромагнитных клапанов NAMUR, доступных для покупки. Посетите наш веб-сайт сегодня, чтобы ознакомиться с полным ассортиментом электромагнитных клапанов.
Где купить электромагнитный клапан
Клапаны Bürkert можно найти практически в любой отрасли. От сварочных роботов до гидротехнических сооружений, от пылеулавливания в горнодобывающей промышленности до контроля давления в кабине самолета — все возможно с нашими клапанами в качестве надежного компонента вашей системы. Нужен ли вам отдельный клапан, блоки клапанов или индивидуальные решения, вся наша линейка продуктов ориентирована на обеспечение контролируемого обращения с жидкостями и газами.
Наша продукция предназначена для доставки:
- Высокая гибкость благодаря модульной конструкции
- Широкий выбор материалов
- Высокая надежность и длительный срок службы
- Низкое воздействие на окружающую среду
Приобретите высококачественные электромагнитные клапаны в интернет-магазине Burkert уже сегодня. Или, чтобы получить дополнительную информацию, позвоните нам по телефону 1-800-325-1405, напишите по электронной почте [email protected] или заполните нашу контактную форму.
Электромагнитные клапаны – Bürkert
Электромагнитные клапаны – BürkertНекоторые поля отсутствуют
отправить электронное письмо
2/2-ходовые электромагнитные клапаны общего назначения
2/2-ходовые электромагнитные клапаны из нашего ассортимента электромагнитных клапанов подходят для жидкостей и газов различных типов. Выберите сейчас!
3/2-ходовые соленоиды общего назначения
3/2-ходовые соленоиды для жидкостей и газов бывают прямого действия или с сервоприводом. Фильтр для правильного электромагнитного клапана, подходящего для вашего применения!
Водяные соленоиды
Наши водяные соленоидные клапаны подходят для промышленной и питьевой воды.
Электромагнитные клапаны для опасных зон
Эти электромагнитные клапаны подходят для всех взрывоопасных зон категории 2 и 3 и сертифицированы в соответствии с ATEX, IECEx, EAC, NEPSI, Kosha, TIIS.
Паровые соленоиды
Паровые клапаны из нашего ассортимента соленоидных клапанов гарантируют высокое качество и доступны в виде поршневых или плунжерных клапанов.
Высокое давление
Наши соленоиды высокого давления доступны в виде плунжерных клапанов прямого действия или поршневых клапанов с сервоприводом.
Криогенные
Наши криогенные клапаны предлагают подходящие решения для газов или жидкостей при экстремально низких температурах.
Среда разделена
Для использования в агрессивных или загрязненных средах мы рекомендуем наши соленоиды с разделением среды.
Принадлежности
Широкий ассортимент принадлежностей для наших электромагнитных клапанов включает таймеры и кабельные разъемы, подходящие для ввода в эксплуатацию.
- Главное управление
Кристиан Бюркерт ГмбХ и Ко KG
Кристиан-Бюркерт-Штрассе 13 – 17
74653 ИнгельфингенТелефон +49 7940 10 0
Факс +49 7940 10
Электронная почта [email protected] Получить направления- Офис
Бюркерт ГмбХ унд Ко. KG
Кристиан-Бюркерт-Штрассе 13 – 17
74653 ИнгельфингенТелефон +49 7940 10 0
Факс +49 7940 10
Электронная почта vasb@ohexreg. pbz Получить направления- Офис
ОБЛАСТЬ Южная
Кристиан-Бюркерт-Штрассе 13 – 17
74653 ИнгельфингенТелефон +49 7940 10
Факс +49 7940 10
Электронная почта [email protected] Получить направления- Офис
ОБЛАСТЬ Норд
Рендсбургер Штрассе 18
30659 ГанноверТелефон +49511 9 02 7650
Получить направления
Факс +49 511 9 02 7660
Электронная почта nern. [email protected]- Офис
Технический центр Ингельфинген
Кристиан-Бюркерт-Штрассе 13 – 17
74653 ИнгельфингенТелефон +497940 10
Факс +49 7940 10
Электронная почта [email protected] Получить направления- Офис
Технический центр Ганновер
Рендсбургерштрассе 14
30659 ГанноверТелефон +49 7940 10
Факс +497940 10
Электронная почта grpuavx@ohexreg. pbz Получить направления- Офис
Офис продаж Берлин
Фольмерштрассе 10
12489 БерлинТелефон +49 30 67 97170
Получить направления
Факс +49 30 67 971766
Электронная почта [email protected]- Офис
Офис продаж Дортмунд
Холценер Штрассе 70
58708 МенденТелефон +49 2373 96 810
Получить направления
Факс +49 2373 96 8150
Электронная почта vasb@ohexreg. pbz- Офис
Офис продаж Франкфурт
Am Flugplatz 27
63329 ЭгельсбахТелефон +49 6103 94 140
Получить направления
Факс +49 6103 94 1466
Электронная почта [email protected]- Офис
Офис продаж Ганновер
Рендсбургер Штрассе 18
30659 ГанноверТелефон +49 511 9 02 760
Получить направления
Факс +49 511 9 02 7666
Электронная почта vasb@ohexreg. pbz- Офис
Офис продаж Мюнхен
Эльзенхаймерштрассе 47
80687 МюнхенТелефон +49 89 82 92 280
Получить направления
Факс +49 89 82 92 2850
Электронная почта [email protected]- Офис
Офис продаж Штутгарт
Gottlieb-Manz-Straße 10
70794 ФильдерштадтТелефон +49 711 4 51 100
Получить направления
Факс +49 711 4 51 1066
Электронная почта vasb@ohexreg. pbz- Офис
Инновационный центр Бюркерт
Альберт-Нестлер-ул. 17
76131 КарлсруэТелефон +49 7940 10 94101
Факс +49 7940 10
Электронная почта [email protected] Получить направления- Офис
Кампус Бюркерта в Крисбахе
Кельтенштрассе 10
74653 Ингельфинген-КрисбахТелефон +49 7940 10 96510
Получить направления
Электронная почта vasb@ohexreg. pbz- Офис
Schwarzer Precision GmbH & Co KG
Ам Лихтбоген 7
D-45141 ЭссенТелефон +49 201 316 970
Получить направления
Факс +49 201 316 97 29
Электронная почта [email protected]- Системхаус
Системхаус Ингельфинген
Кельтенштрассе 10
74653 Ингельфинген-КрисбахТелефон +49 7940 10 0
Факс +49 7940 10
Электронная почта vasb@ohexreg. pbz Получить направления- Системхаус
Системхаус Дортмунд
Холценер Штрассе 72
58708 МенденТелефон +49 7940 10 0
Факс +497940 10
Электронная почта [email protected] Получить направления- Системхаус
Системхаус Дрезден
Кристиан-Бюркерт-Штрассе 2
01900 ГросрёрсдорфТелефон +49 7940 10 0
Факс +49 7940 10
Электронная почта vasb@ohexreg. pbz Получить направления- Завод
Бюркерт Верке ГмбХ и Ко. KG
Кристиан-Бюркерт-Штрассе 13 – 17
74653 ИнгельфингенТелефон +49 7940 10 0
Факс +49 7940 10
Электронная почта [email protected] Получить направления- Завод
Бюркерт Верке ГмбХ и Ко. KG
Кельтенштрассе 10
74653 Ингельфинген-КрисбахТелефон +49 7940 10
Факс +49 7940 10
Электронная почта vasb@ohexreg. pbz Получить направления- Завод
pbz Получить направления {{bar_open.[0]}} ({{products.length}}) {{bar_open.[1]}}Бюркерт Верке ГмбХ и Ко. KG
Шляйфбахвег 40
74613 ЭрингенТелефон +49 7941 92 990
Получить направления
Факс +49 7941 92 9993150
Электронная почта [email protected]Все атрибуты
{{#if product_url}}
{{product_description}} Продолжить покупки
{{/если}}
{{#if product_status}}{{#if product_price}}
{{product_price}}
{{../tax_info}} {{/если}} {{#if product_delivery}}
{{продукт_доставка}}
{{/если}} {{#if product_stock}}
{{product_stock}}
{{/если}} {{#равный product_status 2 }}
{{/равный}} {{#соответствует product_status 1 }} {{/равный}}
{{/если}} {{/каждый}}{{отправить}}
{{copy_link_text}} {{copy_hint}}
{{#каждый атрибут_названия как |ключ значения|}}
{{это}}
{{#каждый . ./продукты}}
{{../../артикул_номер}} {{продукт_артикул}}
{{Описание продукта}}
{{#with (ключ поиска product_attributes) как |attributeObject|}} {{#if attributeObject.text}}
{{attributeObject.text}}
{{/если}} {{#if attributeObject.image}} {{/если}} {{/с}}
{{/каждый}}
{{/каждый}}
Электромагнитные клапаны
Символ Тип Расход
гал/минРазмер
SAEТехнический паспорт Данные модели CAD (STEP/IGS) Этот блок представляет собой нормально закрытый, двухпозиционный, картриджного, золотникового типа, прямого действия, ввинчиваемого типа, управляемый соленоидом, направленный регулирующий клапан.
ЭМДВ-08-C6 5 08 EMDV-08-C6_520-P-100110-en Этот блок представляет собой нормально закрытый, двухпозиционный, картриджного и золотникового типа, прямого действия, ввинчиваемого типа, управляемый соленоидом, направленный регулирующий клапан.
ЭМДВ-10-С1 8 10 EMDV-10-C1_520-P-100120-en ЭМДВ-12-С1 18 12 EMDV-12-C1_520-P-100130-en Этот блок представляет собой нормально закрытый, двухпозиционный, картриджного, тарельчатого типа, пилотный, ввинчиваемый, соленоидный, направленный регулирующий клапан.
ЭМДВ-08-С7 10 08 EMDV-08-C7_520-P-100210-en Этот блок представляет собой нормально закрытый, двухпозиционный, картриджного, тарельчатого типа, пилотный, ввинчиваемый, соленоидный, направленный регулирующий клапан.
ЭМДВ-10-С2 18 10 EMDV-10-C2_520-P-100220-en ЭМДВ-12-С2 36 12 EMDV-12-C2_520-P-100230-en ЭМДВ-16-С2 50 16 EMDV-16-C2_520-P-100240-en Этот блок представляет собой нормально закрытый, двухпозиционный, картриджного типа, сбалансированный тарельчатый клапан прямого действия, ввинчиваемого типа, с электромагнитным управлением, направленный регулирующий клапан.
ЭМДВ-08-С3 5 08 EMDV-08-C3_520-P-100310-en ЭМДВ-10-С3 6 10 EMDV-10-C3_520-P-100320-ru Этот блок представляет собой нормально закрытый, двухпозиционный, картриджного, тарельчатого типа, пилотный, ввинчиваемый, соленоидный, направленный регулирующий клапан.
ЭМДВ-08-С8 10 08 EMDV-08-C8_520-P-100410-en Этот блок представляет собой нормально закрытый, двухпозиционный, картриджного, тарельчатого типа, пилотный, ввинчиваемый, соленоидный, направленный регулирующий клапан.
ЭМДВ-10-С4 20 10 EMDV-10-C4_520-P-100420-en ЭМДВ-12-С4 36 12 EMDV-12-C4_520-P-100430-en ЭМДВ-16-С4 50 16 EMDV-16-C4_520-P-100440-en Этот блок представляет собой нормально открытый, двухпозиционный, картриджного, золотникового типа, прямого действия, ввинчиваемого типа, с электромагнитным управлением, направленный регулирующий клапан.
ЭМДВ-08-О6 5 08 EMDV-08-O6_520-P-100510-en Этот блок представляет собой нормально открытый, двухпозиционный, картриджного и золотникового типа, прямого действия, ввинчиваемого типа, с электромагнитным управлением, направленный регулирующий клапан.
ЭМДВ-10-О1 8 10 EMDV-10-O1_520-P-100520-en ЭМДВ-12-О1 18 12 EMDV-12-O1_520-P-100530-en Этот блок представляет собой нормально открытый, двухпозиционный, картриджного, тарельчатого типа, пилотный, ввинчиваемый, соленоидный, направленный регулирующий клапан.
ЭМДВ-08-О7 10 08 EMDV-08-O7_520-P-100610-en Этот блок представляет собой нормально открытый, двухпозиционный, картриджного, тарельчатого типа, пилотный, ввинчиваемый, соленоидный, направленный регулирующий клапан.
ЭМДВ-10-О2 18 10 EMDV-10-O2_520-P-100620-en ЭМДВ-12-О2 36 12 EMDV-12-O2_520-P-100630-en ЭМДВ-16-О2 50 16 EMDV-16-O2_520-P-100640-en Этот блок представляет собой нормально открытый, двухпозиционный, картриджного, тарельчатого типа, пилотный, ввинчиваемый, соленоидный, направленный регулирующий клапан.
ЭМДВ-08-О8 10 08 EMDV-08-O8_520-P-100810-en Этот блок представляет собой нормально открытый, двухпозиционный, картриджного, тарельчатого типа, пилотный, ввинчиваемый, соленоидный, направленный регулирующий клапан.
ЭМДВ-10-О4 20 10 EMDV-10-O4_520-P-100820-en ЭМДВ-12-О4 36 12 ЭМДВ-12-O4_520-P-100830-en ЭМДВ-16-О4 50 16 ЭМДВ-16-O4_520-P-100840-en Этот блок представляет собой трехходовой, двухпозиционный, картриджного, золотникового типа, прямого действия, ввинчиваемого типа, с электромагнитным управлением, направленный регулирующий клапан.
ЭМДВ-08-3J 5 08 EMDV-08-3J_520-P-101010-en Этот блок представляет собой трехходовой, двухпозиционный, картриджного и золотникового типа, прямого действия, ввинчиваемого типа, с электромагнитным управлением, направленный регулирующий клапан.
ЭМДВ-10-3А 8 10 ЭМДВ-10-3A_520-P-101020-en ЭМДВ-12-3А 12 12 ЭМДВ-12-3A_520-P-101030-en ЕСДВ-12-3А 20 12 ЕСДВ-12-3_520-P-106030-en САПР (ШАГ/IGS) Этот блок представляет собой трехходовой, двухпозиционный, картриджного, золотникового типа, прямого действия, ввинчиваемого типа, с электромагнитным управлением, направленный регулирующий клапан.
ЭМДВ-08-3К 5 08 ЭМДВ-08-3K_520-P-101110-en Этот блок представляет собой трехходовой, двухпозиционный, картриджного и золотникового типа, прямого действия, ввинчиваемого типа, с электромагнитным управлением, направленный регулирующий клапан.
ЭМДВ-10-3Б 8 10 ЭМДВ-10-3B_520-P-101120-en ЭМДВ-12-3Б 12 12 ЭМДВ-12-3B_520-P-101130-en ЕСДВ-12-3Б 16 12 ЕСДВ-12-3_520-P-106030-en САПР (ШАГ/IGS) Этот блок представляет собой трехходовой, двухпозиционный, картриджного, золотникового типа, прямого действия, ввинчиваемого типа, с электромагнитным управлением, направленный регулирующий клапан.
ЭМДВ-08-3Л 5 08 EMDV-08-3L_520-P-101210-en Этот блок представляет собой трехходовой, двухпозиционный, картриджного и золотникового типа, прямого действия, ввинчиваемого типа, с электромагнитным управлением, направленный регулирующий клапан.
ЭМДВ-10-3С 8 10 EMDV-10-3C_520-P-101220-en ЭМДВ-12-3С 12 12 EMDV-12-3C_520-P-101230-en ЕСДВ-12-3С 16 12 ЕСДВ-12-3_520-P-106030-en САПР (ШАГ/IGS) Этот блок представляет собой трехходовой, двухпозиционный, картриджного и золотникового типа, прямого действия, ввинчиваемого типа, с электромагнитным управлением, направленный регулирующий клапан.
ЭМДВ-10-3Д 8 10 EMDV-10-3D_520-P-101320-en ЭМДВ-12-3Д 12 12 EMDV-12-3D_520-P-101330-en ЕСДВ-12-3D 16 12 ЕСДВ-12-3_520-P-106030-en САПР (ШАГ/IGS) Этот блок представляет собой трехходовой, двухпозиционный, картриджного, золотникового типа, прямого действия, ввинчиваемого типа, с электромагнитным управлением, направленный регулирующий клапан.
ЭМДВ-10-3Е 8 10 EMDV-10-3E_520-P-101420-en Этот блок представляет собой трехходовой, двухпозиционный, картриджного, золотникового типа, прямого действия, ввинчиваемого типа, с электромагнитным управлением, направленный регулирующий клапан.
ЭМДВ-08-3Н 5 08 ЭМДВ-08-3N_520-P-101510-en Этот блок представляет собой трехходовой, двухпозиционный, картриджного, золотникового типа, прямого действия, ввинчиваемого типа, с электромагнитным управлением, направленный регулирующий клапан.
ЭМДВ-08-3П 5 08 EMDV-08-3P_520-P-101610-en Этот блок представляет собой трехходовой, двухпозиционный, картриджного, золотникового типа, прямого действия, ввинчиваемого типа, с электромагнитным управлением, направленный регулирующий клапан.
ЭМДВ-08-3Р 5 08 EMDV-08-3R_520-P-101710-en Этот блок представляет собой четырехходовой, двухпозиционный, картриджного и золотникового типа, прямого действия, ввинчиваемого типа, с электромагнитным управлением, направленный регулирующий клапан.
ЭМДВ-08-4J 5 08 EMDV-08-4J_520-P-102510-en Этот блок представляет собой четырехходовой, двухпозиционный, картриджного и золотникового типа, прямого действия, ввинчиваемого типа, с электромагнитным управлением, направленный регулирующий клапан.
ЭМДВ-10-4А 8 10 ЭМДВ-10-4A_520-P-102520-en ЕСДВ-12-4А 20 12 ЕСДВ-12-4_520-P-107030-en САПР (ШАГ/IGS) ЭМДВ-12-4А 16 12 ЭМДВ-12-4A_520-P-102530-en Этот блок представляет собой четырехходовой, двухпозиционный, картриджного, золотникового типа, прямого действия, ввинчиваемого типа, электромагнитный, нормально закрытый селекторный клапан.
ЭМДВ-08-4К 5 08 EMDV-08-4K_520-P-102610-en Этот блок представляет собой четырехходовой, двухпозиционный, картриджного, золотникового типа, прямого действия, ввинчиваемого типа, электромагнитный, нормально закрытый селекторный клапан.
ЭМДВ-10-4Б 8 10 ЭМДВ-10-4B_520-P-102620-en ЭМДВ-12-4Б 16 12 ЭМДВ-12-4B_520-P-102630-en ЕСДВ-12-4Б 20 12 ЕСДВ-12_520-P-107031-en САПР (ШАГ/IGS) Этот блок представляет собой четырехходовой, двухпозиционный, картриджного, золотникового типа, прямого действия, ввинчиваемого типа, электромагнитный, нормально открытый селекторный клапан.
ЭМДВ-08-4Л 5 08 EMDV-08-4L_520-P-102710-en Этот блок представляет собой четырехходовой, двухпозиционный, картриджного, золотникового типа, прямого действия, ввинчиваемого типа, электромагнитный, нормально открытый селекторный клапан.
ЭМДВ-10-4С 8 10 EMDV-10-4C_520-P-102720-en ЭМДВ-12-4С 16 12 EMDV-12-4C_520-P-102730-en ЕСДВ-12-4С 20 12 ЕСДВ-12_520-P-107031-en САПР (ШАГ/IGS) Этот блок представляет собой четырехходовой, двухпозиционный, картриджного, золотникового типа, прямого действия, ввинчиваемого типа, электромагнитный, нормально открытый селекторный клапан.
ЭМДВ-08-4Н 5 08 ЭМДВ-08-4N_520-P-102810-en Этот блок представляет собой четырехходовой, двухпозиционный, картриджного и золотникового типа, прямого действия, ввинчиваемого типа, с электромагнитным управлением, направленный регулирующий клапан.
ЭМДВ-10-4Д 8 10 ЭМДВ-10-4D_520-P-102820-en ЭМДВ-12-4Д 16 12 ЭМДВ-12-4D_520-P-102830-en ЕСДВ-12-4Д 20 12 ЕСДВ-12_520-P-107031-en САПР (ШАГ/IGS) Этот блок представляет собой четырехходовой, двухпозиционный, картриджного, золотникового типа, прямого действия, ввинчиваемого типа, с электромагнитным управлением, направленный регулирующий клапан.
ЭМДВ-10-4Е 8 10 EMDV-10-4E_520-P-102920-en ЭМДВ-12-4Е 16 12 EMDV-12-4E_520-P-102930-en Этот блок представляет собой четырехходовой, двухпозиционный, картриджного, золотникового типа, прямого действия, ввинчиваемого типа, с электромагнитным управлением, направленный регулирующий клапан.
ЕСДВ-12-4Ф 20 12 ЕСДВ-12-4_520-P-107030-en САПР (ШАГ/IGS) ЭМДВ-12-4Ф 16 12 ЭМДВ-12-4F_520-P-103030-en Этот блок представляет собой четырехходовой, двухпозиционный, картриджного, золотникового типа, прямого действия, ввинчиваемого типа, электромагнитный, нормально открытый селекторный клапан.
ЭМДВ-8-4П 5 08 ЭМДВ-08-4P_520-P-103210-en Этот блок представляет собой трехходовой трехпозиционный клапан картриджного и золотникового типа с электромагнитным управлением и направленным регулирующим клапаном.
ЭМБВ-08-3Ж 5 08 EMBV-08-3J_520-P-104110-en Этот блок представляет собой четырехходовой, трехпозиционный, картриджного типа, золотникового типа, прямого действия, ввинчиваемого типа, с электромагнитным управлением, двойной катушкой, двунаправленный, тандемный центральный селекторный клапан.
ЭМБВ-08-4ДЖ 5 08 EMBV-08-4J_520-P-104210-en ЭМБВ-10-4Ж 9 10 EMBV-10-4J_520-P-104220-ru Этот блок представляет собой четырехходовой, трехпозиционный, картриджного и золотникового типа, прямого действия, ввинчиваемого типа, с электромагнитным управлением, двойной катушкой, двунаправленный, с открытым центром.
ЭМБВ-08-4К 5 08 EMBV-08-4K_520-P-104310-en ЭМБВ-10-4К 7 10 ЭМБВ-10-4K_520-P-104320-en Этот блок представляет собой четырехходовой, трехпозиционный, картриджного и золотникового типа, прямого действия, ввинчиваемого типа, с электромагнитным управлением, двойной катушкой, двунаправленный, селекторный клапан с закрытым центром.
ЭМБВ-08-4Л 5 08 EMBV-08-4L_520-P-104410-en ЭМБВ-10-4Л 6 10 ЭМБВ-10-4L_520-P-104420-en Этот блок представляет собой четырехходовой, трехпозиционный, картриджного типа, золотникового типа, прямого действия, ввинчиваемого типа, с электромагнитным управлением, двойной катушкой, двунаправленный, золотниковый селекторный клапан с электроприводом.
ЭМБВ-10-4М 6 10 ЭМБВ-10-4M_520-P-104520-en Этот блок представляет собой трехходовой, двухпозиционный, картриджного и золотникового типа, прямого действия, ввинчиваемого типа, с электромагнитным управлением, направленный регулирующий клапан.
WKP32G / ОЛА… 13 08 / НГ1 САПР (ШАГ/IGS) WKP32G/ОНА… 4 08 / НГ3 ВК32Г/О 8 08 / НГ5 WK32G-5_400-P-121180-нас САПР (ШАГ/IGS) Этот блок представляет собой четырехходовой, двухпозиционный, картриджного, золотникового типа, прямого действия, ввинчиваемого типа, с электромагнитным управлением, направленный регулирующий клапан.
WKP42ALA… 13 08 / НГ1 САПР (ШАГ/IGS) WKP42ANA… 4 08 / НГ3 САПР (ШАГ/IGS) Этот блок представляет собой четырехходовой, трехпозиционный, картриджного и золотникового типа, прямого действия, ввинчиваемого типа, с электромагнитным управлением, направленный регулирующий клапан.
WK43D-5… 75 08 / НГ5 WK43D-5_400-P-121240-нас САПР (ШАГ/IGS) Этот блок представляет собой четырехходовой, трехпозиционный, картриджного и золотникового типа, прямого действия, ввинчиваемого типа, с электромагнитным управлением, направленный регулирующий клапан.
WK43G-5… 55 08 / НГ5 WK43G-5_400-P-121241-нас САПР (ШАГ/IGS) Этот блок представляет собой трехходовой, двухпозиционный, картриджного, тарельчатого типа, прямого действия, ввинчиваемого типа, с электромагнитным управлением, направленный регулирующий клапан.
WS32GNA5 5,8 08 / НГ5 WS32-5_400-P-121200-en Миниатюрные электромагнитные клапаны | Миниатюрные электромагнитные клапаны Lee Company
| Компания ЛиПродукты | Электромагнитные клапаны
ЗаглушкиОбратные клапаныПредохранительные клапаныОткидные клапаныРасходомерные клапаныЗапорные клапаныЭлектромагнитные клапаныОграничители потокаФорсункиЗащитные сетчатые фильтрыНасосыДополнительные продуктыОбзор электромагнитных клапанов
Электромагнитные клапаны компании Lee можно найти в самых разных областях применения — в космосе, глубоко под землей и в медицинских устройствах, с которыми вы можете столкнуться в кабинете врача. Кроме того, ни у кого нет более универсальных клапанов — например, наши инженеры обнаружили, что наша технология электромагнитных клапанов, изначально использовавшаяся для струйной печати, может быть адаптирована для дозирования нанолитровых объемов реагентов в лабораторных чистых помещениях или спутникового топлива в глубинах космоса. Наш опыт в сочетании с универсальностью и производительностью наших конструкций электромагнитных клапанов сделал возможными многочисленные применения. Это привело к разработке широкого спектра электромагнитных клапанов для различных применений и сред. Итак, что вы можете сделать с нашими электромагнитными клапанами в своей отрасли?
ПОГОВОРИТЕ С ИНЖЕНЕРОМ ПО ПРОДАЖАМ
- Гидравлические и пневматические электромагнитные клапаны высокого давления обеспечивают малое время отклика, характеристики высокого давления и низкое энергопотребление в миниатюрных корпусах.
- Управляющие электромагнитные клапаны используются для подачи воздуха или газа в пневматические системы, где нельзя ставить под угрозу универсальность и надежность. Эти клапаны также обеспечивают быстрое время отклика, низкую утечку и работу с низким энергопотреблением.
- Электромагнитные дозирующие клапаны отличаются высокой скоростью работы, что позволяет регулировать расход жидкости в диапазоне от нанолитров до миллилитров.
- Запорные соленоидные клапаны используются при перекачивании агрессивных жидкостей и предназначены для отделения чувствительных внутренних соленоидных компонентов от пути потока.
Поддержка и ресурсы
Поддержка и ресурсы от команды, говорящей на вашем языкеСтаньте партнером The Lee Company и получите гораздо больше, чем просто поставщик высококачественных продуктов для контроля жидкости. Наша надежная команда технической поддержки доступна на каждом этапе пути, чтобы помочь вам найти решения, максимально повысить производительность и повысить эффективность вашей деятельности. Ознакомьтесь с этими ресурсами, адаптированными для вашей отрасли, чтобы узнать больше.
Перейти в Центр поддержки и ресурсов
Новый продукт
Инновационный соленоидный клапан с внутренней пережимной трубкойXover ® — это прорыв в быстром и простом выборе расхода благодаря инновационной конструкции пережимной трубки и малому остаточному объему. Узнайте, как этот компонент сочетает в себе путь потока пережимного клапана с универсальными, не требующими обслуживания характеристиками химически инертного запорного клапана для обеспечения критически важных приложений в высокотехнологичных медицинских и научных приборах.
Посмотреть видео Посмотреть продукт
Расчет
Газ LOHMВсегда проверяйте расчеты расхода экспериментально.
Расчет LOHMS для жидкости
Расчет
Газ LOHMsРасчет жидкости LOHMS
Решить для:Лома
Расход
Давление
Введите значения: Все поля обязательныГаз:
Воздух
ВоздухАргон (Ar)Двуокись углерода (CO₂)Угарный газ (CO)Этан (C₂H₆)Фреон-12 (CCl₂F₂)Гелий (He)Водород (H₂)Природный газНеон (Ne)Азот (N₂)Двуокись азота (N₂O) Кислород (O₂)Диоксид серы (SO₂)Ксенон (Xe)
Температура газа:
°F
°F°C
Давление на входе:
psi
psiapsigbarkPamm Hg
Давление на выходе:
фунтов на квадратный дюйм
psiapsigbarkPamm Hg
Расход:
SLPM
SLPMSCFMмин³/минмл/минPPHlb м /кг/минм/мин
Ом:
Критическое давление:
Критическая температура:
Единицы Константа “K”:
Расчет
Жидкость LOHMВсегда проверяйте расчеты расхода экспериментально.
Расчет газа LOHMS
* Существует множество параметров, которые необходимо учитывать при определении V-фактора. Щелкните здесь для получения дополнительной информации.
Расчет
Жидкость LOHMsРасчет газа LOHMS
Решить для:Лома
Расход
Давление
Введите значения: Все поля обязательныЖидкость:
Вода
#2 Дизельное маслоИзопропиловый спиртMIL-PRF-7024MIL-PRF-5606MIL-PRF-83282MIL-PRF-23699MIL-PRF-7808MIL-PRF-5624 (JP-4)MIL-PRF-5624 (JP-5)SAE 10 OilSilicone (200 cS)Skydrol 500B-4Skydrol LD-4Transaqua HTWaterOther
Температура жидкости:
°F
°F°C
Давление на входе:
psi
psibarkПакг/кв. сммм рт.ст.
Давление на выходе:
psi
psibarkПакг/кв. сммм рт.ст.
Расход:
галлонов в минуту
галлонов в минуту л/минмл/мин³/минPPHгм/мин
Ом:
Вязкость:
Удельный вес:
V-фактор * :
Вручную введите
* Существует множество параметров, которые следует учитывать при определении V-фактора. Щелкните здесь для получения дополнительной информации.
Электромагнитные клапаныв США Solid
Электромагнитные клапаны представляют собой клапаны с магнитным приводом. Их иногда называют электромеханическими клапанами. Электрическая часть относится к соленоиду. Соленоид представляет собой цилиндрическую катушку из проволоки, которая при подаче напряжения создает магнитное поле. Это магнитное поле используется для перемещения железного плунжера, который прямо или косвенно закрывает (или открывает) клапан. Существует несколько различных классификаций электромагнитных клапанов, основанных на нескольких различных параметрах. Первый основан на действующем механизме: прямое действие — электромагнитные клапаны прямого действия используют плунжер для непосредственного закрытия отверстия (маленькое отверстие). Это почти исключительно клапаны меньшего размера, поскольку для более крупных клапанов прямого действия потребуется очень большой соленоид. Эти соленоиды становятся дорогими, поэтому вместо них используются электромагнитные клапаны с пилотным управлением. Клапаны с пилотным управлением — клапаны с пилотным управлением используют давление жидкости для закрытия и герметизации отверстия. Это позволяет использовать большее отверстие без большего соленоида. Второй тип классификации основан на состоянии покоя клапана: Нормально закрытые (Н.З.) — нормально закрытые клапаны закрыты в состоянии покоя (без питания). Это наиболее распространенный из клапанов. Нормально открытые (Н.О.) – нормально открытые клапаны открыты в состоянии покоя (без питания). Мы предлагаем широкий выбор электромагнитных клапанов различных размеров, материалов и механизмов действия.
Сортировать по: Избранные товарыСамые новые товарыЛучшие продажиОт A до ZZ до ABПо обзоруЦена: по возрастаниюЦена: по убыванию
Быстрый просмотр
Твердый электромагнитный клапан США — электромагнитный клапан из цинкового сплава 1/2 дюйма, 110 В переменного тока, уплотнение NBR
Рекомендуемая производителем розничная цена: $29,99
Сейчас: 24,99 $
Добавить в корзину Сравнивать
Быстрый просмотр
Твердый электромагнитный клапан США — электромагнитный клапан 3/4 дюйма из цинкового сплава, 12 В пост. тока, уплотнение NBR
Рекомендуемая производителем розничная цена: $32,99
Сейчас: 27,99 $
Добавить в корзину Сравнивать
Быстрый просмотр
Твердый электромагнитный клапан США — электромагнитный клапан 3/4 дюйма из цинкового сплава, 110 В переменного тока, уплотнение из нитрильного каучука
Рекомендуемая производителем розничная цена: $32,99
Сейчас: 27,99 $
Добавить в корзину Сравнивать
Быстрый просмотр
Твердый электромагнитный клапан США – 1-дюймовый электромагнитный клапан из цинкового сплава, 12 В пост.
тока, уплотнение NBRMSRP: $38,99
Сейчас: 33,99 $
Добавить в корзину Сравнивать
Быстрый просмотр
Твердый электромагнитный клапан США — электромагнитный клапан из цинкового сплава 1/2 дюйма, 12 В пост. тока, уплотнение NBR
Рекомендуемая производителем розничная цена: 29 долларов.99
Сейчас: 24,99 $
Добавить в корзину Сравнивать
Быстрый просмотр
US Solid 4V210-08 2-позиционный 5-ходовой 8-позиционный пневматический электромагнитный клапан Основание коллектора, DC 24V
Рекомендуемая производителем розничная цена: $79,95
Сейчас: $69. 95
Добавить в корзину Сравнивать
Быстрый просмотр
U.S. Solid 4V210-08 2-позиционный 5-ходовой 8-позиционный пневматический электромагнитный клапан Основание коллектора, DC 12V
Рекомендуемая производителем розничная цена: $79,95
Сейчас: 69,95 $
Добавить в корзину Сравнивать
Быстрый просмотр
U.S. Solid 4V210-08 2-позиционный 5-ходовой 6-позиционный пневматический электромагнитный клапан Основание коллектора, 24 В постоянного тока
Рекомендуемая производителем розничная цена: 61,95 $
Сейчас: 52,95 $
Добавить в корзину Сравнивать
Быстрый просмотр
U.
S. Solid 4V210-08 2-позиционный 5-ходовой 6-позиционный пневматический электромагнитный клапан Основание коллектора, 12 В постоянного токаРекомендуемая производителем розничная цена: 61,95 $
Сейчас: 52,95 $
Добавить в корзину Сравнивать
Быстрый просмотр
U.S. Solid 4V210-08 2-позиционный 5-ходовой 4-позиционный пневматический электромагнитный клапан Основание коллектора, 24 В постоянного тока
Рекомендуемая производителем розничная цена: $44,95
Сейчас: 35,95 $
Добавить в корзину Сравнивать
Быстрый просмотр
US Solid 4V210-08 2-позиционный 5-ходовой 4-позиционный пневматический электромагнитный клапан Основание коллектора, DC 12V
Рекомендуемая производителем розничная цена: $44,95
Сейчас: 35,95 $
Добавить в корзину Сравнивать
Быстрый просмотр
U.
S. Solid 4V210-08 2-позиционный 5-ходовой 3-позиционный пневматический электромагнитный клапан Основание коллектора, 24 В постоянного токаMSRP: $35,95
Сейчас: 28,95 $
Добавить в корзину Сравнивать
Быстрый просмотр
Твердый электромагнитный клапан США — электромагнитный клапан из цинкового сплава 1/2 дюйма, 110 В переменного тока, уплотнение NBR
В U.S. Solid мы работаем с новейшими доступными технологиями для создания высококачественных клапанов по разумной цене. Электромагнитные клапаны из цинкового сплава серии USS-ZSV станут вашим превосходным инструментом в ваших приложениях. Электромагнитные клапаны USS-ZSV имеют…
Быстрый просмотр
Твердый электромагнитный клапан США — электромагнитный клапан 3/4 дюйма из цинкового сплава, 12 В пост.
тока, уплотнение NBRВ U.S. Solid мы работаем с новейшими доступными технологиями для создания высококачественных клапанов по разумной цене. Электромагнитные клапаны из цинкового сплава серии USS-ZSV станут вашим превосходным инструментом в ваших приложениях. Электромагнитные клапаны USS-ZSV имеют…
Быстрый просмотр
Твердый электромагнитный клапан США — электромагнитный клапан 3/4 дюйма из цинкового сплава, 110 В переменного тока, уплотнение из нитрильного каучука
В U.S. Solid мы работаем с новейшими доступными технологиями для создания высококачественных клапанов по разумной цене. Электромагнитные клапаны из цинкового сплава серии USS-ZSV станут вашим превосходным инструментом в ваших приложениях. Электромагнитные клапаны USS-ZSV имеют…
Быстрый просмотр
Твердый электромагнитный клапан США – 1-дюймовый электромагнитный клапан из цинкового сплава, 12 В пост.
тока, уплотнение NBRВ U.S. Solid мы работаем с новейшими доступными технологиями для создания высококачественных клапанов по разумной цене. Электромагнитные клапаны из цинкового сплава серии USS-ZSV станут вашим превосходным инструментом в ваших приложениях. Электромагнитные клапаны USS-ZSV имеют…
Быстрый просмотр
Твердый электромагнитный клапан США — электромагнитный клапан из цинкового сплава 1/2 дюйма, 12 В пост. тока, уплотнение NBR
В U.S. Solid мы работаем с новейшими доступными технологиями для создания высококачественных клапанов по разумной цене. Электромагнитные клапаны из цинкового сплава серии USS-ZSV станут вашим превосходным инструментом в ваших приложениях. Электромагнитные клапаны USS-ZSV имеют…
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Сравнить выбранные
Производители электромагнитных клапанов | Поставщики электромагнитных клапанов
Список производителей электромагнитных клапанов
Из-за преимуществ, которые они предлагают в плане безопасного и быстрого переключения, надежности, длительного срока службы и компактной конструкции, соленоиды очень популярны в различных отраслях промышленности. Тем не менее, они чаще всего используются в жилых, бытовых, промышленных и коммерческих отраслях.
Некоторые распространенные области применения включают охлаждение, ОВКВ и кондиционирование воздуха, мойку под давлением, сельскохозяйственное кондиционирование воздуха, пневматические и гидравлические системы (двигатели, цилиндры, буферы и т. д.), системы сжатого воздуха, автомобильную технику и бытовую технику.
История электромагнитных клапановПервым электромагнитным клапаном был электромагнитный регулирующий клапан, проданный и изготовленный в 1910 году компанией ASCO Numatics. Затем, в 1950-х годах, производители начали распространять пластиковые соленоидные клапаны. Переход на пластик означал, что электромагнитные клапаны стали более эффективными, надежными, устойчивыми к коррозии и химическим веществам.
Миниатюрные электромагнитные клапаны – International Polymer Solutions
Эта тенденция к совершенствованию продолжалась до конца 20-го века. Например, начиная с 70-х годов производители начали выпускать автоматические запорные электромагнитные клапаны, которые были безопаснее и проще в эксплуатации, чем запорные клапаны с ручным управлением.
В 1990-х годах правительства всего мира, а также независимые организации начали разрабатывать стандарты электромагнитных клапанов, которые позволили увеличить частоту международной торговли, упростить сотрудничество между компаниями и упростить техническое обслуживание. Сегодня более новые стандарты также ограничивают использование опасных веществ при изготовлении клапанов, чтобы повысить их экологичность. Сегодня большая часть инноваций в области производства и использования клапанов ориентирована на здоровье и устойчивость.
ДизайнПроизводственный процесс
Производители производят электромагнитные клапаны с помощью различных процессов, таких как: обработка на станках с ЧПУ, лазерная сварка, литье под давлением и намотка рулонов. После того, как они изготовили компоненты клапана, они собирают их.К этим компонентам относятся: катушка электромагнитного клапана, клапан, впускной порт, выпускной порт, пружина, диафрагма и привод. Часто соленоид также имеет уплотнения.
Материалы
Производители имеют широкий выбор материалов для изготовления своих электромагнитных клапанов. Клапаны могут быть изготовлены как из пластика, так и из металлических материалов, таких как ПВХ, натуральный полипропилен, ПТФЭ, ХПВХ, нержавеющая сталь, бронза, алюминий и латунь. Уплотнения, такие как уплотнения из витона или nbr, обычно изготавливаются из резины. Иногда производители изготавливают уплотнения из нержавеющей стали.Проектирование и изготовление на заказ
Производители соленоидных клапанов делают выбор на основе технических характеристик, таких как: природный газ/жидкость внутри трубы (коррозионная активность, опасность, вязкость, кислотность и т. д.), окружающая среда, частота использования трубы и Стандартные требования приложения. Основываясь на спецификациях, они могут выбрать такие аспекты конструкции, как: размер клапана, материал клапана, тип и конфигурация клапана, а также количество портов.Поставщики могут настроить вашу систему электромагнитных клапанов несколькими способами. Например, они обычно изготавливают клапаны с двумя зонами подключения и одним отверстием, но они также могут изготовить клапаны с тремя зонами подключения и двумя отверстиями. Аналогичным образом, хотя они обычно разрабатывают клапаны для работы с источником питания постоянного тока 12 В, они также могут настроить их для работы с источниками питания 3 В, 6 В или 24 В. Они также могут предоставить вам специализированные данные: уровни давления, пружинный возврат, размер клапана и т. д.
ОсобенностиЭлектромагнитные клапаны работают с использованием двух основных компонентов: электромагнитной катушки и клапана. Катушка представляет собой намагниченную проволочную катушку, которая оживает от серии электрических зарядов, а затем испускает ток. Этот поток тока создает магнитное поле, которое преобразует электрическую энергию в механическую для перемещения исполнительного механизма. Привод является продолжением клапана; он вместе с прикрепленной струной отвечает за перемещение клапана из открытого положения в закрытое.
Электромагнитные клапаны обычно изготавливаются как нормально закрытые (НЗ) или нормально открытые (НО) устройства. Нормально закрытые клапаны работают с внутренним погружным стержнем или штифтом, называемым плунжером, удерживаемым на месте катушкой соленоида, которая блокирует ток. Чтобы активировать поток в клапане NC, электромагнитный заряд должен быть отправлен через катушку, которая затем поднимет поршень в сторону, чтобы обеспечить поток. Клапаны NO, с другой стороны, противоположны. Они закрываются при срабатывании соленоида.
ТипыЭлектромагнитные клапаны определяются тремя основными компонентами, чтобы помочь производителям выбрать лучший клапан:
1. Контролируемый материал, такой как электромагнитные водяные клапаны и электромагнитные воздушные клапаны
2. Конструкция/конструкция клапана , такие как пропорциональные электромагнитные клапаны, 3-ходовые электромагнитные клапаны и пластиковые электромагнитные клапаны
3. Как они питаются, например, 12-вольтовые электромагнитные клапаны и пневматические электромагнитные клапаны
Электромагнитный водяной клапан
Электромагнитные водяные клапаны, также называемые гидравлическими электромагнитными клапанами, для прямого потока воды с управляемыми нормально открытыми клапанами.Электромагнитный воздушный клапан
Электромагнитные воздушные клапаны, также называемые газовыми электромагнитными клапанами, воздушными клапанами или пневматическими электромагнитными клапанами, регулируют поток воздуха и газа с помощью диафрагм и давления газа. Они способны поддерживать как обычное давление, например, для отопления и охлаждения дома, так и чрезвычайно высокое давление, например, регулируемое для работы с электроинструментом.Пропорциональный электромагнитный клапан
Пропорциональные электромагнитные клапаны работают как обычные пневматические клапаны, за исключением того факта, что они работают с более совершенными возможностями управления потоком, которые позволяют им устанавливать переменный поток, пропорциональный электрическому управляющему сигналу клапана.12-вольтовый электромагнитный клапан
12-вольтовый электромагнитный клапан обеспечивает питание 12 вольт от источника постоянного тока. (Двенадцать вольт являются стандартными.)Электромагнитные клапаны могут быть пилотными или прямого действия.
Электромагнитный клапан с пилотным управлением
Электромагнитный клапан с пилотным управлением, представляющий собой комбинацию гидравлического или пневматического клапана и меньшего электромагнитного клапана, использует диафрагму, а не плунжер, для создания перепада давления и, таким образом, управления поток.Электромагнитный клапан прямого действия
В электромагнитном клапане прямого действия используется плунжер, который имеет непосредственный контакт с входным отверстием корпуса клапана, называемым отверстием. В этом случае поршень открывает и закрывает отверстие для регулирования потока.Электромагнитный клапан полупрямого действия
Электромагнитный клапан полупрямого действия заимствует характеристики как у клапанов прямого действия, так и у клапанов косвенного действия. Это позволяет им работать при 0 бар (0 фунтов на кв. дюйм) при высокой скорости потока. Как правило, они используются для приложений с высоким давлением.Электромагнитный клапан высокого давления
Электромагнитные клапаны высокого давления являются отличным средством для управления потоком в областях, которые несовместимы с другими клапанами, например, в рабочих зонах, связанных с опасным оборудованием или недоступными линиями.Электромагнитный клапан из нержавеющей стали
Электромагнитный клапан из нержавеющей стали, как следует из названия, имеет корпус из нержавеющей стали. Поскольку нержавеющая сталь устойчива к коррозии и истиранию, соленоидные клапаны из нержавеющей стали хорошо подходят для применения в химической промышленности, где требуется превосходный контроль щелочей, кислот и аналитических реагентов.Миниатюрный электромагнитный клапан
Миниатюрные электромагнитные клапаны идеально подходят для деликатного медицинского оборудования, такого как биотехнологическое оборудование, портативные медицинские устройства и газоанализаторы.Дроссельный клапан
Дроссельный клапан представляет собой электромагнитный клапан, который регулирует или изолирует поток жидкости. Его закрывающий механизм представляет собой вращающийся диск, расположенный в центре трубы, где стержень проходит через него к исполнительному механизму снаружи. Когда привод вращается, диск также поворачивается либо перпендикулярно, либо параллельно потоку. Дроссельная заслонка всегда присутствует в потоке.Шаровой кран с приводом
Шаровой кран с приводом назван так потому, что он содержит шар с небольшим отверстием посередине, которое помогает контролировать поток материала через трубу, и привод, который вращает шар. Когда привод катит шарик, поток либо начинается, либо останавливается. Одним из наиболее распространенных типов шаровых кранов является трехходовой шаровой кран с тремя портами. В первую очередь шаровые краны с приводом используются для запуска и остановки потока, но не обязательно для его контроля. Шаровые краны с приводом лучше всего подходят для приложений с высоким расходом и приложений, требующих возможности ручного дублирования.Трубчатый электромагнитный клапан
Трубчатые электромагнитные клапаны представляют собой просто трубчатые электромагнитные клапаны. Обычно они используются только с приложениями постоянного тока.Тарельчатый клапан
Тарельчатый клапан, иногда называемый грибовидным клапаном, состоит из овального или круглого отверстия и конической заглушки в форме диска, расположенной на конце вала, называемого штоком клапана. Тарельчатый клапан, который может быть закрытого или открытого типа, используется для управления количеством и временем потока воздуха/газа двигателя. Изготавливается из нержавеющей стали или латуни.Латунный электромагнитный клапан
Электромагнитные клапаны из латуни отлично подходят для работы с неагрессивными веществами, такими как инертный газ, вода или дизельное топливо. Они недостаточно прочны, чтобы переносить сильно агрессивные вещества.Электромагнитный клапан из ПТФЭ
Преимущества соленоидных клапанов
Электромагнитные клапаны, изготовленные из ПТФЭ, также известного под торговой маркой Teflon®, являются отличным выбором для агрессивных газов и агрессивных жидкостей.Есть много причин для покупки электромагнитного клапана по сравнению с другими. Соленоидные клапаны с меньшим количеством движущихся частей, чем другие клапаны, сравнительно не требуют особого обслуживания. Они также могут управляться удаленными устройствами, что является бесценной функцией для опасных приложений. Кроме того, их можно сделать переносными. Наконец, электромагнитные клапаны гибкие; может использовать как гидравлическую, так и пневматическую энергию.
ПринадлежностиТипичные принадлежности для электромагнитных клапанов включают: соединители, коллекторы, винты, прокладки и лампы. Из них наиболее распространены коннекторы. Они помогают собирать более сложные узлы клапанов. Чтобы узнать, какие аксессуары лучше всего подходят для вашего приложения, обратитесь к производителю.
УстановкаВы, ваш поставщик или третья сторона можете установить клапаны. Нет ничего плохого в том, чтобы не делать это самостоятельно. Тем не менее, если вы решите установить клапаны самостоятельно, прислушайтесь к следующим советам, а также к советам вашего производителя:
Установите электромагнитные клапаны в критических точках, чтобы дать любой системе возможность оптимально работать в течение многих лет. Всегда устанавливайте их в сухом и хорошо проветриваемом помещении, потому что они могут немного нагреваться во время работы, и вы не хотите, чтобы они перегревались или реагировали на что-то вокруг них. Следите за стрелкой на корпусе клапана, указывающей направление потока. Установите его в этом направлении.
Правильный уход за электромагнитными клапанамиПри небольшом внимании ваши электромагнитные клапаны прослужат долго. Одним из способов ухода за клапанами является их регулярная очистка по установленному графику. С помощью надлежащих инструментов, таких как те, что входят в набор для обслуживания, вы можете сделать это, не разбирая полностью клапан в сборе. В дополнение к регулярной очистке, если и когда вы заметите утечки, чрезмерный шум или вялую работу, вам следует как можно скорее очистить клапаны.
Для улучшения работы клапанной системы избегайте использования несоответствующих жидкостей, так как это может привести к преждевременному износу. Кроме того, никогда не допускайте замерзания веществ внутри клапана. Точно так же всегда держите содержимое клапана при надлежащей температуре и давлении.
СтандартыСтандарты, которым должны соответствовать ваши электромагнитные клапаны, зависят от области применения, отрасли и местоположения.
Если ваши клапаны будут контактировать, например, с питьевой водой, ваши электромагнитные клапаны не должны содержать свинца. В Соединенных Штатах правила питьевой воды и сантехники требуют, чтобы оборудование обратного осмоса (RO) было сертифицировано NSF и / или соответствовало NSF 61-G, правилу, касающемуся фильтрата и свинца, установленного NSF (Национальный научный фонд). Если вы будете использовать свои электромагнитные клапаны за границей, они должны быть сертифицированы NSF International как не содержащие свинца и аккредитованы как ANSI, так и Советом по стандартам Канады.
Кроме того, NEMA (Национальная ассоциация производителей электрооборудования) предлагает стандартные обозначения пригодности клапана. Вообще говоря, чем выше номер типа NEMA, тем суровее воздействие может выдержать клапан. Например, клапаны NEMA Type 1 хорошо подходят для использования внутри помещений, а клапаны NEMA Type 7 и 9 лучше всего подходят для сред с присутствием взрывоопасной пыли или паров.
На что следует обратить вниманиеПри поиске электромагнитных клапанов для вашего применения вы должны убедиться, что производитель, с которым вы работаете, может удовлетворить все ваши требования, включая сертификаты, сроки выполнения заказов и бюджет.
- Офис
