Двутавр 30Б3 балочный нормальный по ГОСТ Р 57837-2017. Размеры и геометрические характеристики

Сортамент
ГОСТ Р 57837-2017
Двутавр балочный нормальный
30Б3

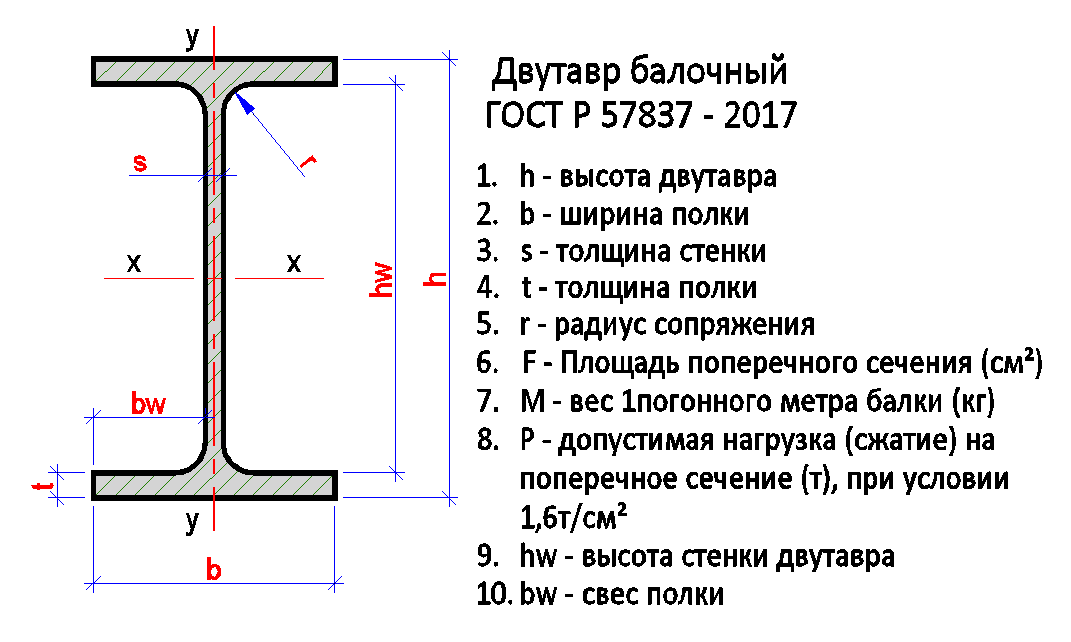

Размеры профиля

Геометрические характеристики

Высота сечения

h=305,0мм

Ширина сечения

b=151,0мм

Толщина стенки

s=8,0мм

Толщина полки

t=11,5мм

Радиус сопряжения

R=13,0мм

Площадь сечения

A=58,74см²

Масса одного метра сечения

M=46,1кг

Момент инреции относительно оси “x”

I_x=9254,92см⁴

Момент сопротивления относительно оси “x”

W_x=606,9см³

Статический момент половины сечения

S_x=344,37см³

Радиус инерции относительно оси “x”

i_x=125,52см

Момент инерции относительно оси “y”

I_y=661,88 см⁴

Момент сопротивления относительно оси “y”

W_y=87,67 см³

Радиус инерции относительно оси “y”

i_y=33,57 см
