ГОСТ 19771-74 Уголки стальные гнутые равнополочные. Сортамент

Текст ГОСТ 19771-74 Уголки стальные гнутые равнополочные. Сортамент

>

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

УГОЛКИ СТАЛЬНЫЕ ГНУТЫЕ РАВНОПОЛОЧНЫЕ

СОРТАМЕНТ

ГОСТ 19771—74

Издание официальное

КОМИТЕТ СТАНДАРТИЗАЦИИ И МЕТРОЛОГИИ СССР Москва

УДК 669.14-423.2:006.354 Группа В22

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Взамен

ГОСТ 8276—63 в части

УГОЛКИ СТАЛЬНЫЕ ГНУТЫЕ РАВНОПОЛОЧНЫЕ

Сортамент

Roll-formed steel equal leg angles. Dimensions

равнополочных уголков

ОКП 11 2000

Постановлением Государственного комитета стандартов Совета Министров СССР от 12 мая 1974 г. № 1097 срок введения установлен

с 01.01.76

Проверен в 1986 г. Постановлением Госстандарта от 03.09.86 № 2576

срок действия продлен

до 01.01.97

• 1. Настоящий стандарт распространяется на стальные гнутые равнополочные уголки, изготовляемые на профилегибочных станах их холоднокатаной и горячекатаной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной.

(Измененная редакция, Изм. № 5).

1а. Стандарт полностью соответствует СТ СЭВ 2208—80.

(Введен дополнительно, Изм. № 4).

16. По точности уголки изготовляют:

высокой точности — А; повышенной точности — Б; обычной точности — В.

(Введен дополнительно, Изм. № 5).

Издание официальное

★

• Переиздание (август 1991 г.) с Изменениями Л? 2, 3, 4, 5, утвержденными в марте 1977 г., январе 1981 г., сентябре 1981 г., сентябре 1986 г.

(И УС 3—77, 3—81, 12—81, 11—86)

© Издательство стандартов, 1974 (С) Издательство стандартов, 1991 Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен без разрешения Госстандарта СССР

2 Зак. 1969

С. 2 ГОСТ 19771—74

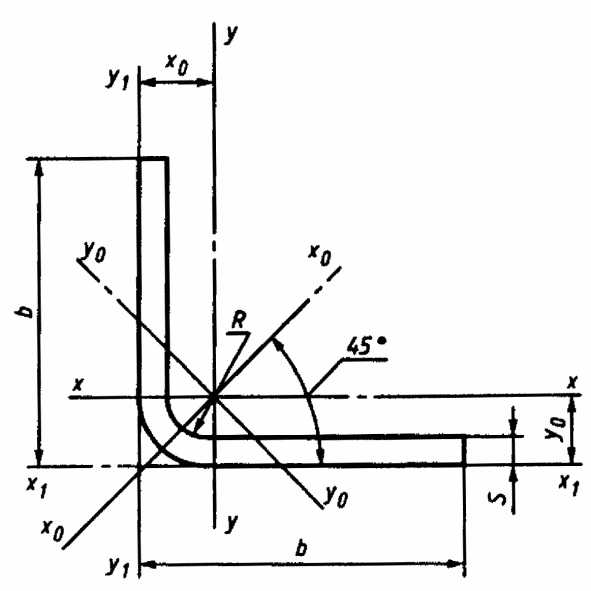

3. Поперечное сечение равнополочных уголков должно соответствовать указанному на чертеже.

Обозначения к чертежу и табл. 1 и 2: Ь— ширина полки;

$ — толщина полки;

R — радиус кривизны;

/ — момент инерции;

i — радиус инерции;

Уа — расстояние от центра тяжести до наружных поверхностей полок;

s—₽ — отношение расчет-

5 ного свеса полк» к толщине полки

Табляца 1

ь	$	Я. не более	п	• 8“. з!8. 3 в* ес ш С с г	Справочные величмш для осей
				Ih-Vi)	Месса 1и, кг
мм	см»	W’ СМ	*0 СМ1	Ч’ СМ	V см1	см	W-см1	CM
20	1,0*	2	17	0,38	0,15	0,63	0,25	0,81	0,06	0,38	0,27	0,55	0,30
	1.5′-	2	11	0,56	0,22	0,62	0,36	0,80	0,08	0,38	0,40	0,57	0,44
	2.0*	3	7,5	0,73	0,27	0,61	0,45	0,79	0,09	0.36	0,53	0,60	0,57
	1,5	2	и.з	0,71	0.44	0,79	0,71	1,00	0,16	0,48	0.78	0,70	0,56
25	2,0	3	10,0	0,92	0,56	0,78	0,92	1,00	0,20	0,47	1,04	0,72	0,73
	2,5	3	7.4	1,14	0,67	0,77	1.11	0,92	0,24	0,46	1.31	0,74	0,98
25	3,0‘	4	6	1.34	0,77	0,76	1.28	0,98	0,26	0,44	1,57	0,77	1,05
30	1,5*	2	17,7	6,92	0,94	1.01	1,52	1,29	0,36	0,62	1,64	0,87	0,72
	2,0*	3	12,5	1.21	1,21	1,00	1,98	1,28	0,45	0,61	2,19	0,90	0,95
	2,5*	3	9.8	1,49	1?8 .	1,00	2,42	1,27	0,54	0,60	2,74	0,92	1,17
	1,5	2	18,3	0,91	0,94	1,01	1,53	1,29	0,35	0,62	1,64	0,88	0,72
32	2.0	3	13,5	1,20	1,22	1,00	1,99	1,28	0,45	0.61	2,19	0,90	0,95
	2,5	3	10,2	1.48	1.48	1,00	2,42	1,28	0.53	0,60	2,75	0,92	1,16
35	2,0*	3	15	1,36	1,76	1,13	2,86	1,45	0,66	0,69	3,12	1,00	1,07
	2.5’	3	11,8	1,69	2,14	1.13	3,49	1,44	0,80	0,69	3,90	1,02	1,33
	3,0*	4	9,3	2,00	2,51	1,12	4.11	1,43	0,91	0,68	4,70	1,04	1.57

ГОСТ 10771—74 С. 3

ь	1	R. не более	Л	& ш	Справочные величины для осей
х—	Xft-Xo			Массе 1м. кг
мм	СМ4	см	см1	Ч’ СМ	см4	см	V» >• *1 Pl смг	см
	2,0	3	15,5	1,36	1.76	1,13	2.86	1,45	0.66	0.69	3.12	1,00	1.07
36	2,5	3	12,2	1.69	2.14	1,13	3,49	1.44	0.80	0,69	3,90	1,02	1,33
	3,0	4	9,7	2,00	2,51	1.12	4,11	1.43	0.91	0,68	4,70	1,04	1.57
	2.0	3	17.5	1,52	2,43	1,26	3,96	1,61	0,92	0,78	4,28	1.10	1,20
40	2.5	3	13,1	1.89	2.98	1.25	4,84	1,60	1.19	0.77	5,34	1.12	1,48
	3,0	4	п.о	2,24	3,50	1,25	5.71	1,60	1,29	0.76	6,43	1.14	1,76
	2.5	3	17.4	2.39	5,96	1.58	9,60	2.01	2,26	0.97	10,40	1.37	1,88
50	3,0	4	14.3	2.84	7,02	1,57	11,42	2.00	2,63	0.96	12,54	1.39	2.23
	4,0	6	10.0	3,70	8,94	1,55	14,7	1,99	3,20	0,93	16,7	1,45	2,90
55	3,0	4	16.0	3.14	9.44	1,73	15.32	2,20	3,56	1,06	16,68	1.52	2,46
	3.0	4	17.7	3.44	12,36	1,89	20,03	2.41	1.69	1.17	21,65	1.64	2,70
60	3,5	4	15	3,99	14.23	1,89	23.0	2,40	5.39	1,16	25,2	1.66	3,13
	4.0	6	12.5	4,50	15.96	1,88	26.06	2.40	5,88	1.14	28.92	1.70	3,53
70	3,0	4	21,0	4,04	19.88	2,22	32,15	2,82	7.60	1.37	34,36	1.89	3.17
	4,0	6	15,0	5,30	25,79	2,20	41,95	2.81	9,62	1,35	45,88	1,95	4,16

ь	1	R. не бо лее	Л	• * fsj Eg g	Справочные величины для осой
	Хл-Х^			Масса 1м, кг
мм	СМ4	СМ	СМ*	см	V см1	‘у/ СМ	‘ (/ ). У» см’	см
	3,0	4	24,3	4,64	29,96	2,54	48,39	3,23	11,52	1.58	51,27	2,14	3,64
	4.0	6	17.5	6.10	39,00	2,53	63,31	3,22	14.70	1,55	68,43	2.20	4,79
80	5.0	7	13,6	7.55	47,70	2,51	77,64	3,20	17.76	1,53	85,66	2,24	5,92
	6,0	9	10.8	18.93	55,5	2,49	91.03	3,19	20,0	1.50	102,6	2.30	7.01
	7.0	9	9,14	10,33	63,90	2,49	104,61	3,18	23,19	1.50	120.33	2,34	8.11
	4,0	6	22.5	7.70	77,58	3,17	125,54	4,04	29,63	1.96	133,54	2.69	6.05
100	5.0	7	17,6	9,55	95,31	3.16	154,50	4,02	36,06	1.94	167.07	2.74	7.49
	6.0	9	14.2	11,33	112,19	3,15	182,66	4,01	41,72	1,92	200,70	2,79	8.89
	4,0	6	27,5	9,30	135,69	3,82	215,13	4.85	52,27	2,37	230.65	3,19	7,30
120	5,0	7	21,6	11.55	167.19	3,80	270.48	4.84	63,91	2,35	288,49	3.24	9.06
	6.0	9	17.5	13.78	197.46	3.79	320,48	4,83	74,44	2,33	316,41	3.29	10,78
	4.0	6	37,5	12.50	326.65	5.11	525,99	6,19	127,04	3.19	518,47	4.12	9,81
	5,0	7	29,6	15,55	403,77	5,09	651,31	6,47	156,24	3,17	683,32	4,24	12,20
160	6.0	9	24,2	18,53	478,84	5,08	774.21	6.46	183,48	3,15	820,33	4,29	14,55
	7,0	9	20.6	21.53	553.20	5,07	894.76	6,44	211,65	3.13	957,51	4,33	16,90

ГОСТ 19771—74 С. 5

ь

25

30

32

35

40

5U

$	R. ие 60′ лее	n	• * V 8O-fru C e r	Справочные величины для осей
х—х(р-р)	Xf—Л’ф	л—Уо	х»—х»(Л-Л)	Масса 1м, кг
мм	см«	/хау). СМ	см*	см	гм1	fvS см	1 о/*	см
1.5	4	13.0	0,70	0,43	0,79	0,71	1,01	0,15	0,47	0,78	0,71	0,55
2.0	5	9.0	0,91	0,55	0,78	0,92	1,01	0,18	0,45	1.05	0,74	0,71
2.5	6	6.6	Ml	0,66	0.77	1.П	1,00	0,21	0.43	1,32	0,77	0,87
1.5*	4	16,3	0,91	0,94	1,01	1,53	1,25	0.34	0,61	1,64	0,88	0,72
2.0*	5	11.5	M9	1,20	1,01	1.99	1.29	0.41	0,60	2,18	0,9]	0,93
2,5*	6	8,6	1,45	1,46	1,00	2,42	1,29	0,49	0,58	2.75	0.82	1,14
1.5	4	17,7	0,91	0,93	1,01	1,53	1,25	0.34	0,61	1,64	0,88	0,71
2.0	5	12,5	1.19	1,20	1.01	1,99	1.29	0,42	0,60	2,19	0,91	0,93
2.5	6	9.4	1,45	1,46	1,00	2,42	1,29	0,49	0,58	2,75	0,92	1.14
2,0	5	14,5	1,35	1,73	1,13	2,84	1,45	0,61	0,67	3,11	1,01	1,06
2.5	6	11,0	1,66	2,11	1,13	3,50	1.45	0,73	0,66	3,91	1,04	1,30
3,0	7	8.7	1,96	2,47	1,12	4,10	1,45	0,83	0,65	4,70	1,07	1,54
2.0	5	16,5	1,51	2,41	1,26	3,95	1.61	0,87	0,76	4,28	1.11	1,18
2.5	6	12,6	1,86	2,94	1,26	4,85	1.61	1,04	0,75	5,35	1.14	1.46
3,0	7	10,0	2,20	3.44	1,25	5,71	1.61	1,18	0,73	6,14	1.17	1.73
2.0*	5	21.5	2,36	5,90	1,58	9.66	2,02	2.15	0,96	2.09	1,39	1,85
2.5	6	16.6	2,36	5,90	1,58	9,66	2,02	2,15	0,95	10,44	1,39	1,85
3.0	7	13,3	2,80	6,94	1.57	11,41	2,02	2,48	0,94	12,55	Ml	2,20
ж	8	9,50	3,67	8,82	1,55	14,6	2,00	3,03	0,91	16,7	1,46	2,88

Q 6 ГОСТ 19771-74

ъ	1	Д. не бо лее	п	X о 8°. ье! Ее г	Справочные велачккы для осей
X—х(у—			х. (Л-и»)	Масс а 1м. кг
мм	/Х(/уЬ см*	см	см4	см	см4	см	/, (/ ). х» Vi см4	см
60	3,0	7	16,7	3,40	12.25	1,90	20,02	2,43	4.47	1.15	21,66	1.66	2 67
	4,0	10	11,5	4,43	15,74	1,88	26,01	2.42	5,47	1.11	28,94	1,72	3,48
70	3,0	7	20,0	4,00	19,73	2,22	32,15	2,83	7,31	1,35	34,36	1 91	а и
	4.0	10	14,0	5,34	25,51	2,22	41.93	2,83	9,09	1,32	15.89	1,97	4,10
	3.0	7	23,3	4,60	29,77	2,54	48,38	3,24	11,16	1,56	51,27	2 16	3 61
ПЛ	4,0	10	16,5	6,03	38,65	2,53	63,28	3,24	14,01	L52	68,45	2 22	U|U 1 4 74
80	5^0	10	13,0	7,48	47,36	2.51	77,61	3,22	17,10	1,51	85,67	2 26	5 87
	6,0	14	10,0	8,80	54,3	2,48	90,3	3,20	18,4	1,44	102,0	233	691
___	7,0	14	8.43	10.18	63,04	2,49	104.49	3.20	21,59	1.46	120.93	2,37	7.99
	4,0	10	21.5	7,63	77,05	3,18	125,51	4,05	28,59	1,93	133.56	2,72	6 00
100	5,0	10	17,0	9.48	94,80	3,16	154,53	4,04	35,07	1,92	167,09	2,76	7 41
	6,0	14	13.3	11.20	111,10	3.15-	182.57	4,04	39,69	1,88	200.76	2,83	h”’ 8.79
	4.0	10	26,5	9,23	134,95	3,82	219,10	4,87	50,79	2,34	230,67	3.22	7 25
120	5,0*	10	21,0	11,20	222,00	3,95	362,00	5,05	80,90	2,39	3930	3 45	11 10
	6.0	14	16,7	13,60	195.96	3.79	320,39	4,85	71,53	2,29	316,51	з’зз	4 11 4 V 1068
	7.0	14	14.1	15.78	225.62	3,78	369,09	4.83	82,16	2,28	404.60	3.36	4 VjvV 12,39
	4,0	10	36.5	12,43	325,24	5,11	525,96	6,50	124,51	3,16	546,49	4,22	9 76
160	5.0	10	29,0	15.48	402,56	5,10	651,28	6.48	158,51	3,15	683,34	4,26	V|‘ V 12 15
	6,0	14	23,3	18.40	476.32	5,09	774,12	6.48	178.52	3.11	820’40	4,32	l*p V 14 44
	7.0	14	19,9	21,38	550,25	5,07	894,64	6,47	205.87	3,10	957,59	4,36	16,79
	II р и м е ч а н	и я к	табл.	1 и 2;

• 1. Площадь поперечного сечения и справочные величины вычислены по номинальным размерам Пои вычислении массы 1 м профиля плотность стали принята равной 7,85 г/см¹.

• 2. (Исключен, Нам. № 2).

• 3. К табл. I. Для толщин 1,5; 2,5; 3,0; 5,0; 7,0 мм радиус кривизны не должен превышать |,5а.

К табл. 1 и 2. Профили, отмеченные звездочкой, изготовляются по согласованию изготовителя с потребителем.

ГОСТ 19771—74 С. 7

С. 8 ГОСТ 19771—74

• 4. Размеры уголков, площадь поперечного сечения, справочные величины для осей и масса 1 м должны соответствовать: для уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества и углеродистой качественной стали с временным сопротивлением разрыву не более 461 МПа (47 кгс/мм²) — указанным в табл. 1; для уголков из углеродистой спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 461 МПа (47 кгс/мм²) и низколегированной стали — указанным в табл. 2.

(Измененная редакция, Изм. № 5).

5; 6. (Исключены, Изм. № 5).

Таблица 3

	Предельные отклонения
Ширина полки	Точность
	высокая	1 повыиенная	I обычная
До 50	±1.0	±1,0	±1.5
Св. 50 до 100	±1,25	± 1,5	±2,0
> 100	±1,50	±2,0	±3,0

(Измененная редакция, Изм. № 2, 5).

±1° —для уголков с шириной полки свыше 80 мм.

(Измененная редакция, Изм. № 5).

• 9. Уголки изготовляются длиной от 4 до 12 м.

• 10. В зависимости от назначения уголки изготовляются: мерной длины;

кратной мерной длины;

немерной длины.

По требованию потребителя допускается изготовление уголков ограниченной длины в пределах немерной.

Примечание. Допускается поставка профилей не короче 3 м в количестве не более 7 % массы партии.

(Измененная редакция, Изм. № 4, 5).

ГОСТ 19771—74 С. 9

Таблица 4

		Предельные отклонения
	Длина, м	1-й класс точности	2-й класс точности
До Св. >	6 6 до 7 7	+30 +40 +40 и +5 мм на каждый метр	+40 +80 +80

• 12. Скручивание уголков вокруг продольной оси не должно превышать значения произведения 1° на длину уголков в метрах, но не более 10°.

• 13. Кривизна уголков не должна превышать 0,1 % длины.

11 — 13. (Измененная редакция, Изм. № 5).

• 14. Волнистость полок уголков не должна превышать 2 мм на 1 м.

• 15. Определение размеров поперечного сечения, а также скручивания и кривизны проводят на расстоянии:

высокой точности — 100 мм от торцов; повышенной — 150 мм;

обычной — 300 мм.

(Измененная редакция, Изм. № 5).

Редактор Р. С. Федорова

Технический редактор Л. Я. Митрофанова Корректор О. Я. Чернецова

Сдаво в наб. 18.10.91 Подп. в печ. 03,12.91 0,75 усл. п. л. 0,75 усл. кр.-огт. 0,52 уч.-изд. л. Тираж 7000 Цена 20 к.

Орде в а «Звак Почета» Издательство стандартов, 123557, Москва, ГСП, Новопресвеяскнй пер., 3.

Калужская типография стандартов, ул. Московская, 256. Зак. 1969

allgosts.ru

ГОСТ 19771-93 Уголки гнутые равнополочные

19771-93

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

УГОЛКИ СТАЛЬНЫЕ ГНУТЫЕ РАВНОПОЛОЧНЫЕ

СОРТАМЕНТ

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

Предисловие

1 РАЗРАБОТАН Украинским научно-исследовательским институтом металлов (УкрНИИМет)

ВНЕСЕН Государственным комитетом Украины по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 17 февраля 1993 г.

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Азербайджанская Республика	Азгосстандарт
Республика Армения	Армгосстандарт
Республика Белоруссия	Госстандарт Белоруссии
Грузия	Грузстандарт
Республика Казахстан	Госстандарт Республики Казахстан
Киргизская Республика	Киргизстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Узбекистан	Узгосстандарт
Украина	Госстандарт Украины

3 Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 2 июня 1997 г. № 206 межгосударственный стандарт ГОСТ 19771-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1998 г.

4 ВЗАМЕН ГОСТ 19771-74

ГОСТ 19771-93

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

УГОЛКИ СТАЛЬНЫЕ ГНУТЫЕ РАВНОПОЛОЧНЫЕ

Сортамент

Roll-formed steel equal leg angles. Dimensions

___________________________________________________________________________

Дата введения 1998-01-01

1 Настоящий стандарт распространяется на стальные гнутые равнополочные уголки, изготовляемые на профилегибочных агрегатах из холоднокатаного и горячекатаного листового проката из стали углеродистой обыкновенного качества, качественной конструкционной и низколегированной.

2 По точности профилирования уголки изготовляют:

А – высокой точности;

Б – повышенной;

В – обычной.

3 Поперечное сечение уголков должно соответствовать указанному на рисунке.

Обозначения к рисунку и таблицам 1 и 2:

b – ширина полки;

S – толщина полки;

R – радиус кривизны;

I – момент инерции;

i – радиус инерции;

x_о, y_o – расстояние от центра тяжести до наружных поверхностей полок;

– отношение расчетного свеса полки к толщине полки;

F – площадь поперечного сечения.

4 Размеры, площадь поперечного сечения, справочные величины для осей и масса 1 м уголков должны соответствовать: для уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, качественной стали с временным сопротивлением разрыву не более 460 Н/мм² (47 кгс/мм²) – указанным в таблице 1; для уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм² (47 кгс/мм²) – указанным в таблице 2.

Таблица 1

b	S	R, не	n	F, см2	Справочные значения величин для осей
		более			х – хх х (у – у)		хо – хо		уо– уо		х1 – х1х х (у1 – у1)		Масса 1 м, кг
мм					Ix (Iy), см4	ix (iy), см	Ixo, см4	ixo, см	Iyo, см4	iyo, см	Ix1(Iy), см4	xo (yo), см
36	3	4	9,7	2,00	2,51	1,12	4,11	1,43	0,91	0,68	4,70	1,04	1,57
40	2,5	3	13,1	1,89	2,98	1,25	4,84	1,60	1,19	0,77	5,34	1,12	1,48
	3	4	11,0	2,24	3,50	1,25	5,71	1,60	1,29	0,76	6,43	1,14	1,76
50	3	4	14,3	2,84	7,02	1,57	11,42	2,00	2,63	0,96	12,54	1,39	2,23
	4	6	10,0	3,70	8,94	1,55	14,70	1,99	3,20	0,93	16,70	1,45	2,90
60	3	4	17,7	3,44	12,36	1,89	20,03	2,41	4,69	1,17	21,65	1,64	2,70
	4	6	12,5	4,50	15,96	1,88	26,06	2,40	5,88	1,14	28,92	1,70	3,53
70	4	6	15,0	5,30	25,79	2,20	41,95	2,81	9,62	1,35	45,88	1,95	4,16
80	3	4	24,3	4,64	29,96	2,54	48,39	3,23	11,52	1,58	51,27	2,14	3,64
	4	6	17,5	6,10	39,00	2,53	63,31	3,22	14,70	1,55	68,43	2,20	4,79
	5	7	13,6	7,55	47,70	2,51	77,64	3,20	17,76	1,53	85,65	2,24	5,92
	6	9	10,8	18,93	55,50	2,49	91,03	3,19	20,00	1,50	102,60	2,30	7,01
	7	9	9,1	10,33	63,90	2,49	104,61	3,18	23,19	1,50	120,33	2,34	8,11
100	4	6	22,5	7,70	77,58	3,17	125,54	4,04	29,63	1,96	133,54	2,69	6,05
	5	7	17,6	9,55	95,31	3,16	154,60	4,02	36,06	1,94	167,07	2,74	7,49
	6	9	14,2	11,33	112,19	3,15	182,66	4,01	41,72	1,92	200,70	2,79	8,89
	7	9	12,0	13,13	124,16	3,08	205,69	3,96	42,62	1,30	229,74	2,83	10,31
120	5	7	21,6	11,55	167,19	3,80	270,48	4,84	63,91	2,35	288,49	3,24	9,06
	6	9	17,5	13,78	197,46	3,79	320,48	4,83	74,44	2,33	346,44	3,29	10,78

Таблица 2

b	S	R, не	n	F, см2	Справочные значения величин для осей
		более			х – хх х (у – у)		хо – хо		уо– уо		х1 – х1х х (у1 – у1)		Масса 1 м, кг
мм					Ix (Iy), см4	ix (iy), см	Ixo, см4	ixo, см	Iyo, см4	iyo, см	Ix1(Iy), см4	xo (yo), см
55	3,0	7	15,0	3,10	9,01	1,70	15,01	2,20	3,02	0,99	16,36	1,54	2,43
60	3,0	7	16,7	3,40	12,25	1,90	20,02	2,43	4,47	1,15	21,66	1,66	2,67
70	4,0	10	14,0	5,34	25,51	2,22	41,93	2,83	9,09	1,32	45,89	1,97	4,10
80	4,0	10	16,5	6,03	38,65	2,63	63,28	3,24	14,01	1,52	68,45	2,22	4,74
80	5,0	10	13,0	7,48	47,36	2,51	77,61	3,22	17,10	1,51	85,67	2,26	5,87
100	4,0	10	21,5	7,63	77,05	3,18	125,51	4,05	28,59	1,93	133,56	2,72	6,00
	5,0	10	17,0	9,48	94,80	3,16	154,53	4,04	35,07	1,92	167,09	2,76	7,44
	6,0	14	13,3	11,20	111,10	3,15	182,57	4,04	39,69	1,88	200,76	2,83	8,79
120	5,0	10	21,0	11,20	222,00	3,95	362,00	5,05	80,90	2,39	39,10	3,45	11,10
160	4,0	10	36,5	12,43	325,24	5,11	525,96	6,50	124,51	3,16	546,49	4,22	9,76

Примечания к таблицам 1 и 2

1 Площадь поперечного сечения и справочные значения величин вычислены по номинальным размерам. Плотность стали 7,85 г/см³.

2 Радиусы кривизны контролируют при расточке валков и обеспечивают технологией изготовления.

3 По согласованию изготовителя и потребителя уголки из углеродистой кипящей стали изготовляют с радиусами кривизны в соответствии с таблицей 2.

5 Предельные отклонения по ширине полок не должны превышать указанных в таблице 3.

Таблица 3

	Предельные отклонения, мм
Ширина полки	Точность профилирования
	высокая по толщине		повышенная	обычная
	до 2,5	св. 2,5
До 50 включ.	± 0,75	± 1,00	± 1,25	± 1,50
Св. 50 » 100 »	± 1,00	± 1,25	± 1,50	± 2,00
» 100» 150 »	± 1,25	± 1,50	± 2,00	± 2,50
» 150	± 1,50	± 1,75	± 2,50	± 3,00

6 Предельные отклонения угла 90° не должны превышать:

± 1° 30′ – для уголков с шириной полки до 80 мм;

± 1° – для уголков с шириной полки свыше 80 мм.

7 Уголки изготовляют длиной от 3 до 12 м:

– мерной длины;

– мерной длины с немерной в количестве не более 7 % массы партии;

– кратной мерной длины;

– кратной мерной длины с немерной в количестве не более 7 % массы партии;

– немерной длины.

8 Предельные отклонения по длине уголков мерной и кратной мерной длины не должны превышать указанных в таблице 4.

Таблица 4

Длина 1, м	Предельные отклонения, мм
	Точность порезки
	высокая	обычная
До 6 включ.	+ 30	+ 40
Св. 6 » 7 »	+ 40	+ 80
» 7	+ [(40 + 5)L – 7]	+ 80

9 Скручивание уголков вокруг продольной оси не должно превышать значения произведения 1° на длину уголка в метрах, но не более 10 °.

10 Кривизна уголков не должна превышать 0,1 % длины.

11 Волнистость полок уголков не должна превышать 2 мм на 1 м.

12 Определение размеров поперечного сечения, а также скручивания, кривизны, отклонения угла 90° и волнистости полок уголков производят на расстоянии от торцов, не менее:

– высокой точности – 100 мм;

– повышенной точности – 150 мм;

– обычной точности – 300 мм.

__________________________________________________________________________

Ключевые слова: уголки, сталь, прокат, точность, размеры, предельные отклонения

studfiles.net

Уголки стальные гнутые неравнополочные. Сортамент

ГОСТ 19772-93

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

УГОЛКИ СТАЛЬНЫЕ ГНУТЫЕ НЕРАВНОПОЛОЧНЫЕ

СОРТАМЕНТ



МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ,
МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск



Предисловие

1 РАЗРАБОТАН Украинским научно-исследовательским институтом металлов

ВНЕСЕН Госстандартом Украины

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 3-93 от 17 февраля 1993 г.)

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Республика Армения	Армгосстандарт
Республика Белоруссия	Белстандарт
Республика Казахстан	Казглавстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Туркменистан	Туркменглавгосинспекция
Республика Узбекистан	Узгосстандарт
Украина	Госстандарт Украины

3 Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 19 июня 1996 г. № 381 межгосударственный стандарт ГОСТ 19772-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1997 г.

4 ВЗАМЕН ГОСТ 19772-74

ГОСТ 19772-93

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

УГОЛКИ СТАЛЬНЫЕ ГНУТЫЕ НЕРАВНОПОЛОЧНЫЕ

Сортамент

Roll-formed steel unequal les angles.
Dimensions

Дата введения 1997-01-01

1 Настоящий стандарт распространяется на уголки стальные гнутые неравнополочные, изготавливаемые на профилегибочных агрегатах из холоднокатаного и горячекатаного листового проката из углеродистой стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной.

2 По точности профилирования уголки изготовляют:

А – высокой точности;

Б – повышенной точности;

В – обычной точности.

3 Поперечное сечение неравнополочных уголков должно соответствовать указанному на рисунке 1.

Обозначения к рисунку 1 и таблицам 1 и 2

В – ширина большей полки;

b – ширина меньшей полки;

S – толщина полки;

R – радиус кривизны;

I – момент инерции;

i – радиус инерции;

x_o, у_o – расстояние от центра тяжести до наружных поверхностей полок;

F– площадь поперечного сечения;

 _{– отношение расчетного свеса большей полки к толщине профиля;}

 _{– отношение расчетного свеса меньшей полки к толщине профиля.}

4 Размеры, площадь поперечного сечения, справочные значения для осей и масса 1 м уголков должны соответствовать:

для уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву не более 460 Н/мм² (47 кгс/мм²) – приведенным в таблице 1;

для уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм² (47 кгс/мм²) и низколегированной – приведенным в таблице 2.

5 Предельные отклонения по ширине полок должны соответствовать указанным в таблице 3.

Таблица 1

B	b	S	R, не более	n1	n2	F, см2	Справочные значения величин для осей													Масса 1 м кг
							x – х		y – y		xo – xo		yо – yо			x1 – x1		y1 – y1
мм							Ix, см4	ix, см	Iу, см4	iу, см	Ixo, см4	ixo, см4	Iyo, см4	iyo, см4	tg a	Ix1, см4	уo, см	Iу1, см4	хo, см
32	25	2,0	3	13,5	10,0	1,06	1,12	1,02	0,61	0,76	1,44	1,16	0,28	0,52	0,62	2,19	1,00	1,05	0,64	0,84
		2,5	3	10,6	7,8	1,32	1,35	1,01	0,73	0,75	1,75	1,16	0,34	0,51	0,63	2,74	1,02	1,31	0,66	1,03
50	35	3,2	5	13,0	8,4	2,53	6,52	1,61	2,72	1,04	7,89	1,77	1,35	0,73	0,51	13,37	1,65	4,63	0,87	1,98
60	40	3,0	4	17,7	11,0	2,84	10,73	1,94	3,97	1,1,8	12,61	2,11	2,09	0,86	0,47	24,63	1,96	6,45	0,93	2,23
70	50	4,0	6	15,0	10,0	4,50	22,90	2,25	10,04	1,49	27,94	2,49	5,01	1,05	0,53	45,84	2,26	16,81	1,23	3,53
80	63	4,0	6	17,5	13,2	5,42	35,95,	2,57	20,06	1,92	46,52	2,93	9,48	1,32	0,63	68,40	2,45	33,51	1,57	4,26
85	35	4,0	6	18,7	4,2	4,50	34,02	2,75	3,77	0,92	35,44	2,81	2,36	0,72	0,22	81,95	3,26	5,89	0,69	3,53
90	70	4,0	6	20,0	15,0	6,10	51,53	2,90	27,92	2,14	66,03	3,29	13,42	1,48	0,62	97,34	2,74	45,92	1,72	4,79
100	65	4,0	6	22,5	13,8	6,30	66,91	3,26	23,36	1,93	77,72	3,51	12,56	1,41	0,44	133,47	3,25	36,83	1,46	4,95
105	100	3,0	4	32,7	31,0	5,98	67,66	3,36	60,12	3,17	103,23	4,16	24,55	2,03	0,19	115,85	2,84	100,09	2,59	4:69
115	65	5,0	7	20,6	10,6	845	120,07	3,75	29,60	1,86	132,79	3,94	16,88	1,41	0,35	253,74	3,95	46,24	1,39	6,71
120	100	8,0	12	12,5	10,0	16,41	239,47	3,82	153,18	3,05	205,56	4,52	30,59	1,75	0,41	366,95	4,30	86,01	1,75	7,89
180	140	6,0	9	27,5	20,8	18,53	632,17	5,84	343,25	4,30	808,01	6,60	167,41	3,01	0,62	1167,38	5,37	550,07	3,34	14,55

Таблица 2

B	b	S	R, не более	n1	n2	F, см2	Справочные значения величин для осей													Масса 1 м кг
							x – х		y – y		xo – xo		yо – yо			x1 – x1		y1 – y1
мм							Ix, см4	ix, см	Iу, см4	iу, см	Ixo, см4	ixo, см4	Iyo, см4	iyo, см4	tg a	Ix1, см4	уo, см	Iу1, см4	хo, см
40	25	2,5	6	12,6	6,6	1,48	2,46	1,29	0,78	0,72	2,85	1,38	0,39	0,51	0,43	5,85	1,39	1,32	0,60	1,16
70	50	4,0	10	14,0	9,0	4,43	22,52	2,25	9,93	1,50	27,77	2,50	4,68	1,03	0,54	45,85	2,29	16,83	1,25	3,48
85	67	4,0	10	17,8	14,3	5,71	42,89	2,74	24,07	2,05	56,01	3,13	10,95	1,38	0,64	82,40	2,62	40,30	1,69	4,49
90	70	4,0	10	19,0	14,0	6,03	50,97	2,91	27,70	2,14	65,86	3,30	12,81	1,46	0,63	97,36	2,77	45,94	1,74	4,74
110	90	5,0	10	19,0	15,0	9,48	118,85	3,54	72,96	2,77	58,73	4,09	33,08	1,87	0,68	221,95	3,30	121,56	2,27	7,44
115	65	5,0	10	20,0	10,0	8,48	119,02	3,75	29,47	1,86	132,06	3,95	16,38	1,39	0,35	254,02	3,99	46,33	1,41	6,66
147	125	8,0	20	14,9	12,1	20,30	448,55	4,70	302,59	3,86	924,05	5,54	523,53	2,50	0,74	623,81	10,26	127,32	3,30	15,93
152	100	5,5	12	24,4	15,0	13,21	324,94	4,96	117,37	2,98	380,54	5,37	161,76	2,16	0,47	644,40	4,92	184,19	2,25	10,37
155	100	6,0	14	22,5	13,3	14,50	370,31	5,05	127,51	2,97	430,78	5,45	67,04	2,15	0,45	745,53	5,09	201,16	2,25	11,38

Примечания к таблицам 1 и 2

1 Площадь поперечного сечения и справочные значения величин вычислены по номинальным размерам. Плотность стали – 7,85 г/см³.

2 Радиусы кривизны контролируют при расточке валков и обеспечивают технологией изготовления.

3 По согласованию изготовителя и потребителя уголки из углеродистой кипящей стали изготовляют с радиусами кривизны в соответствии с таблицей 2.

Таблица 3

В миллиметрах

Ширина полки	Предельное отклонение
	Точность профилирования
	высокая при толщине		повышенная	обычная
	до 2,5	свыше 2.5
До 50 включ.	± 0,75	± 1,00	± 1,25	± 1,50
Св. 50» 100 »	± 1,00	± 1,25	± 1,50	± 2,00
» 100 » 150 »	± 1,25	± 1,50	± 2,00	± 2,50
» 150	± 1,50	± 1,75	± 2,50	± 3,00

6 Предельные отклонения угла 90° не должны превышать:

± 1° 30′ – для уголков с шириной полки до 80 мм;

± 1° – для уголков с шириной полки свыше 80 мм.

7 Уголки изготовляют длиной от 3 до 12 м:

мерной длины;

мерной длины с немерной в количестве не более 7 % массы партии;

кратной мерной длины;

кратной мерной длины с немерной в количестве не более 7 % массы партии;

немерной длины.

8 Предельные отклонения по длине уголков мерной и кратной мерной длины не должны превышать указанных в таблице 4.

Таблица 4

Длина L, м	Предельное отклонение, мм
	Точность порезки
	высокая	обычная
До 6 включ.	+ 30	+ 40
Св. 6 » 7 »	+ 40	+ 80
» 7	+(40 + 5 (L – 7))	+ 80

9 Скручивание уголков вокруг продольной оси не должно превышать значения произведения 1° на длину в метрах и не может быть более 10°.

10 Кривизна уголков не должна превышать 0,1 % длины.

11 Волнистость полок уголков не должна превышать 2 мм на 1 м.

12 Определение размеров поперечного сечения, а также скручивания, кривизны, отклонения угла 90° и волнистости полок уголков проводят на расстоянии от торцов при точности профилирования, мм, не менее:

100 – высокой;

150 – повышенной;

300 – обычной.





Ключевые слова: уголки стальные, поперечное сечение, размеры, точность, предельные отклонения
