Споттер своими руками: схемы и устройство

Споттер – если говорить просто, это небольшой сварочный аппарат для выравнивания вмятин на металле. Часто используется на СТО, когда нужно подрихтовать машину без демонтажа элементов корпуса автомобиля.  Особенно удобно работать прибором в тех местах, к которым подобраться сложно. Споттер является разновидностью контактной сварки и отличается от неё отсутствием сварочных клещей. Во время работы прибор выдаёт разряд, металл нагревается, в точке касания и происходит сварка. Однако стоимость подобного оборудования сравнима с ценой полноценных сварочных аппаратов. Если вы хотите использовать агрегат для небольших объёмов работ, то проще собрать прибор из подручных средств. В этом обзоре от редакции HouseChief мы дадим вам все необходимые знания и рекомендации для того, чтобы вы смогли собрать споттер своими руками.

С помощью споттера можно выровнять любую вмятинуС помощью споттера можно выровнять любую вмятину

Читайте в статье

Споттер – что это такое, и можно ли сделать своими руками

Действие споттера основано на таком физическом явлении, как токовое сопротивление. При этом применение привычных сварочных материалов (плавящихся электродов, сварочных проволок и других) не требуется. Нагрев и остывание происходят настолько быстро, что металл не успевает окислиться и вступить в реакцию.

Споттер своими руками из рихтовкиСпоттер своими руками из рихтовки

Сварка от такого оборудования не оставляет глубоких следов и после выравнивания легко удаляется болгаркой. Технология работы следующая – после обработки с помощью обратного молотка (насадка на споттер) на поверхности металла образуются небольшие «холмики», далее на них подаётся ток, который плавит металл, создавая необходимую прочность. Готовые образцы споттеров состоят из следующих элементов:

Составляющие споттера: корпус (1), стаддер (2), кабель (3), и электрод (4)Составляющие споттера: корпус (1), стаддер (2), кабель (3), и электрод (4)

Принцип действия агрегата таков: через блок управления на споттер поступает ток, который, доходя до электрода, приводит в действие обратный молоток. Он выполняет роль обратного отбойника. При этом, как уже говорилось ранее, снимать крыло или дверь нет необходимости. Устройство можно целиком собрать самостоятельно, а также изготовить из аккумулятора или сварочного аппарата.

споттер

Принципиальная схема работы споттера

Для того чтобы собрать споттер для рихтовки авто своими руками, необходимо разобраться в существующих схемах. Сначала поговорим о блоке питания.

Схема блока питания споттераСхема блока питания споттера

Блок питания состоит из трансформатора и диодного моста. Диоды помогают зарядить ёмкости С1. После нажатия кнопки, в нашем случае она помечена S3, конденсатор открывает тиристор V9. Тиристор расположен в диагонали моста, от которого питается первичная обмотка трансформатора Т2. Когда тиристор открыт, происходит процесс сварки, а после того, как ёмкость исчерпает свой заряд, тиристор закрывается. После отпуска кнопки S3 конденсатор C1 снова начинает заряжаться. Длительность импульса регулируется переменным резистором R1. Трансформатор обязательно должен быть мощным.

Схема тиристора с автостартом для споттера своими рукамиСхема тиристора с автостартом для споттера своими руками

Тиристор ПТЛ 50 можно поменять на ТЧ 40, а также на ТЧ 80. Можно составить другую схему, в которой вместо ПТЛ 50, питающего обмотку трансформатора, использовать симистор. Управляется симистор оптопарой, а диодный мост заменить на стабилизатор по микросхеме LM317. Как стабилизатор можно использовать любой блок питания, который даст хотя бы 10 Вольт. Переменный резистор RP1 устанавливается в цепи провода микросхемы, и им можно корректировать напряжение для зарядки конденсатора. Этой манипуляцией регулируется продолжительность импульса для сварки. В случае короткой длительности сварки следует увеличить ёмкость С4.

Как сделать споттер для кузовного ремонта

Существует несколько вариантов, как сделать споттер для кузовного ремонта из отслуживших своё старых агрегатов. Рассмотрим подробно разные варианты сборки.

Какие нужны комплектующие элементы

Для того чтобы обеспечить споттеру источник тока, нам будет необходим трансформатор примерно на 1500 А, а также рабочий инструмент, которым непосредственно будет осуществляется правка. Если такого трансформатора нет, его придётся перематывать самостоятельно.

Схема устройства споттера для кузовного ремонта своими рукамиСхема устройства споттера для кузовного ремонта своими руками

Кроме трансформатора и обратного молотка (как его сделать, мы покажем чуть ниже), потребуется блок управления (в нём находится тиристор 200 В), диодный мост, контрактор (220 В), а также реле на 30 А.

Выбор параметров и переделка трансформатора для споттера своими руками

Самая большая сложность в адаптации трансформатора для сварки заключается в повышении показателя выходной силы тока до 1500 Ампер. С этой целью экспериментируют с шиной, устанавливаемой вместо вторичной обмотки. Перемотка трансформатора – самый трудоёмкий этап. Обычно для этих целей выбирают медный или алюминиевый провод.

Обмотка трансформатора для споттера медным проводомОбмотка трансформатора для споттера медным проводом

К сведению! Идеальным считается показатель сечения не менее 160 мм², при этом напряжение в шине должно равняться 6 В.

Чтобы обезопасить свой споттер от внезапного выхода из строя, а себя – от удара током, первичную и вторичную обмотку трансформатора изолируют друг от друга. Обычно для этих целей берут лакоткань или несколько слоёв бумаги, пропитанной парафином. Магнитопровод, который является основой подобного трансформатора, должен иметь рабочее сечение, составляющее не менее 400 мм², а размеры его рассчитываются с учётом размещения обмоток.

Андрей Винокуров

Комментарий

Андрей Винокуров

Электромонтер 5 разряда ООО “Петроком”

Задать вопрос

“Продуктивность работы прибора зависит и от параметров проводов – чем короче и толще они будут, тем эффективнее будет функционировать агрегат.

Для Ш-образного сердечника первичная обмотка трансформатора, состоящая из 200 витков, изготавливается из провода сечением 2,5 мм².

Виды конструкции магнитопроводов трансформаторов и их размеры для расчёта площади сеченияВиды конструкции магнитопроводов трансформаторов и их размеры для расчёта площади сечения

Вторичная обмотка имеет 7 витков, для которых используется провод сечением 50 мм² или шина соответствующего сечения с изоляцией. Длина выходящих концов вторичной обмотки трансформатора должна предусматривать возможность её подсоединения к выходным клеммам, а первичной – для подключения к электрической цепи аппарата. Трансформатор, который вы изготовили, желательно пропитать шеллаком.

Изготовление блока управления

Самое важное при сборке блока управления − правильно соединить перемычки для разрыва контактов первичной сети. Схемы могут быть использованы самые простые и более сложные. Мы их приводили выше.

Крепление перемычек на автомате на 12 АмперКрепление перемычек на автомате на 12 Ампер

Обычно в блок управления заводятся провода на пусковую кнопку и переключатели быстрого старта, которые выводится на корпус. Устанавливаются кулеры, при необходимости, а также прячутся провода массы.

Выбор корпуса споттера и параметров силового провода

Корпуса для споттера могут использоваться самые разные. Кто-то берёт корпус от ПК, это удобно, так как в нём уже имеется возможность установить микросхемы и кулеры, другие делают коробки из металлических плит или даже деревянных блоков. Габариты корпуса выбираются произвольно, всё зависит от размера и количества трансформаторов и дополнительных деталей. В основании корпуса используется плита из диэлектрического материала, на которую крепятся все рабочие элементы. Основным критерием выбора становится не эстетичность конструкции, а возможность беспрепятственного доступа ко всем элементам.

Варианты самодельных корпусов для споттеров:

Споттер своими руками: как быстро и легко сделать прибор для точечной сварки Споттер своими руками: как быстро и легко сделать прибор для точечной сварки Споттер своими руками: как быстро и легко сделать прибор для точечной сварки

Очень часто встречаются корпусы из старых микроволновок, сварочных аппаратов, аккумуляторов, системных блоков. При выборе сварочного кабеля лучше отталкиваться из следующих расчётов: на 10 А максимально допустимого тока, который выдаёт споттер, должно приходиться 1 мм² сечения кабеля. Для массы следует использовать кабель, длина которого не превышает 1,5 м, для рабочего – не более 2,5 м. Если пренебречь этими требованиями и использовать кабели большей длины, то это приведёт к значительным потерям силы сварочного тока.

Как сделать электрод

Его тоже можно сделать своими руками. Обычно используют медные прутки круглого сечения, бронзовые или медные трубки, которые очень удобно соединять с токоподводящим кабелем. Со стороны рабочей части электрода необходимо сделать прорезь, куда будет вставляться шайба для приварки. Если для изготовления электрода вы используете трубку, то её рабочий конец необходимо расплющить, и уже потом делать на нём соответствующую прорезь.

Крепление компонентов зависит от того, будет ли это стационарный прибор или переносной. При выборе второго варианта комплектующие распределяются равномерно и монтируются при помощи крепёжных элементов. С внешней стороны корпуса устанавливаются ручки для транспортировки.

Изготовление рабочего сварочного пистолета

Сварочный пистолет – основной рабочий орган споттера. Если вы планируете достаточно активно использовать прибор, то лучше купить готовый образец. Но для работ небольшого объёма вполне подойдёт самодельное устройство. В качестве основы используют монтажный клеевой пистолет или рабочую часть полуавтоматического сварочного аппарата. Мы приведём самый простой способ сборки ручки для споттера своими руками.

Причём пистолет должен иметь такую конструкцию, которая позволяла бы поменять электрод без разборки. Кстати, электрод лучше делать из меди, обычно его диаметр − 8−10 мм. Чтобы подключить пистолет к устройству, используют комбинацию из сварочного кабеля с необходимым показателем сечения и 5-жильным контрольным кабелем. Подключение последнего осуществляется в соответствии со схемой. Если вы планируете большой объём работ, то вам пригодятся схемы и чертежи пуллера для споттера, своими руками их сделать очень просто.

Обычно для основы берётся готовый автомат, на него наваривается конусовидная насадка. Такие образцы можно приобрести готовыми или сварить самостоятельноОбычно для основы берётся готовый автомат, на него наваривается конусовидная насадка. Такие образцы можно приобрести готовыми или сварить самостоятельно

Изготовление обратного молотка для споттера своими руками

В этом случае на электрод одевается тяжёлая болванка. Она и будет обратным молотком. Чаще всего для её изготовления используются металлические пруты. На конец электрода нужно приварить острый наконечник, которым и производится контакт с поверхностью кузова при рихтовке авто. Предлагаем вам короткую инструкцию, как сделать обратный молоток.

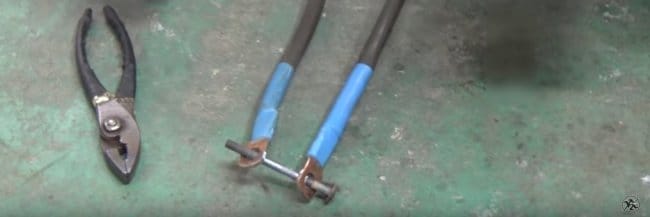

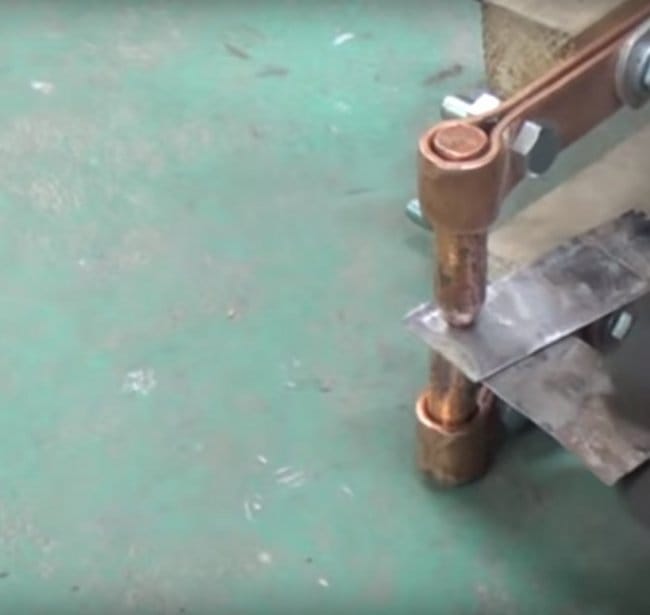

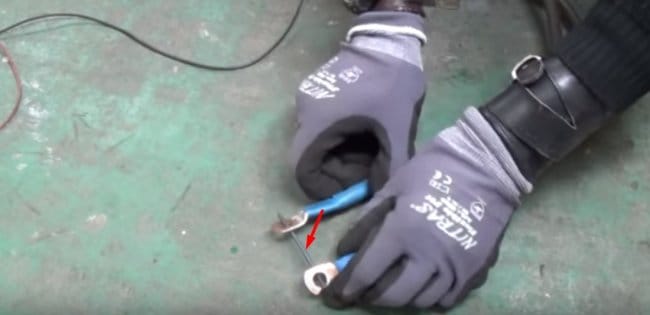

ИллюстрацияОписание действия
Споттер своими руками: как быстро и легко сделать прибор для точечной сваркиБерём два прута: 16 и 12 мм в диаметре. Для работы нам потребуются гайки с 12 резьбой. А также несколько крупных шайб.
Споттер своими руками: как быстро и легко сделать прибор для точечной сваркиСвариваем металлические прутья между собой так, чтобы получился цилиндр, свободно ходящий по основанию. С нижней стороны приваривается ограничитель.
Споттер своими руками: как быстро и легко сделать прибор для точечной сваркиНасадки можно менять с помощью вкручивающихся болтов. Для кузовных работ используются стреловидные наконечники с острым концом.

споттер

Из чего можно сделать споттеры

Для изготовления споттера используются старые сварочные аппараты, аккумуляторы и даже отслужившие своё микроволновые печи.

Споттер своими руками из инверторного сварочного аппарата

Однако чаще всего среди самодельных приборов встречается споттер из инверторного сварочного аппарата – в нём уже есть необходимая нам «начинка». Остаётся только подготовить трансформатор для создания нужной силы тока и сделать пистолет. О том, как модифицировать трансформатор, мы подробно говорили выше. Главное − правильно подготовить и очистить от пыли и ржавчины старый сварочный аппарат и все его элементы. Подробное видео, как сделать споттер из полуавтомата своими руками, смотрите здесь:

Изготовление из микроволновки – нюансы

Схема и процедура сборки споттера из микроволновки своими руками практически не отличается от предыдущих. Единственное – необходимо добиться импульсного режима работы. Для этого понадобится конденсатор большой ёмкости с системой управления. Время импульса должно быть минимальным − до 0,5 сек. В противном случае вместо контактной сварки будет отверстие в металле.

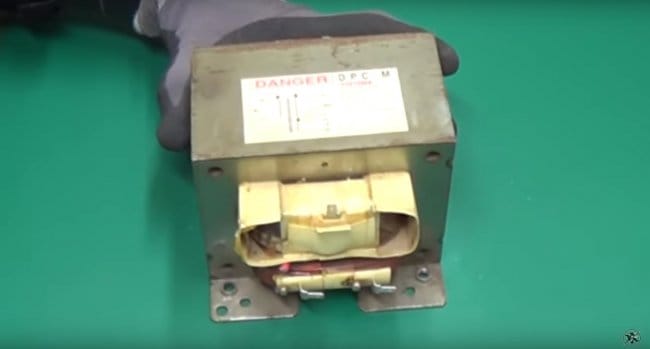

Первый этап – освобождаем самое ценное для нас, это трансформатор, разбираем его по сварочному шву. Для этого можно воспользоваться болгаркой или ножовкой. Важно не повредить первичную обмотку, потому как она потребуется нам в дальнейшем.

Вот так на этом этапе выглядит ваш трансформаторВот так на этом этапе выглядит ваш трансформатор

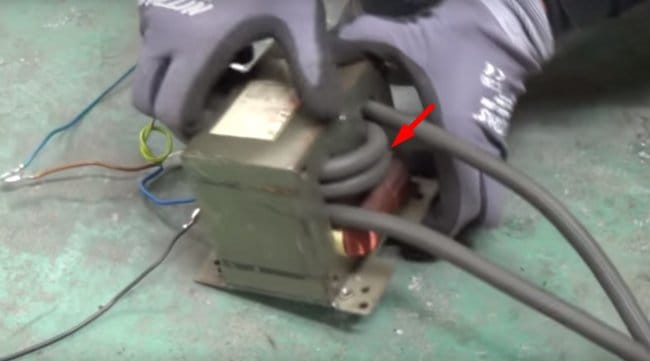

Далее толстым медным кабелем в два витка наматываем вторичную обмотку.

 Выглядит это достаточно неэстетично, но эту процедуру необходимо провестиВыглядит это достаточно неэстетично, но эту процедуру необходимо провести

После намотки кабеля нужно произвести склейку сердечника трансформатора и основания. Для этого пользуемся обычной 2-компонентной эпоксидной смолой.

Основание выбираем деревянное. Его необходимо пропитать специальным составомОснование выбираем деревянное. Его необходимо пропитать специальным составом

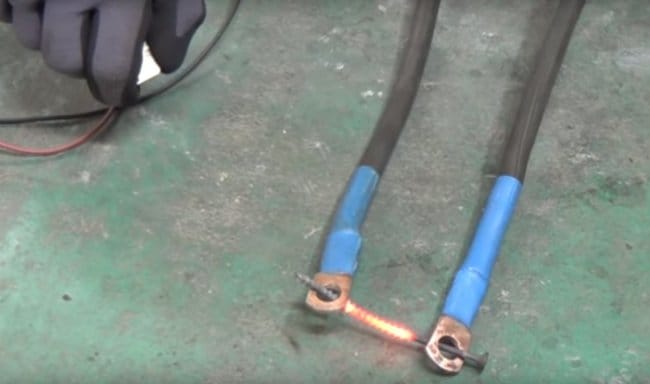

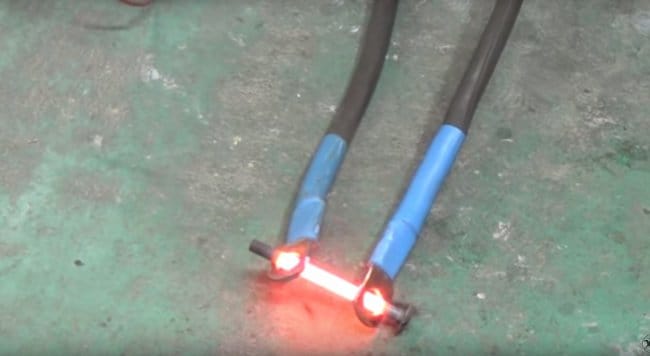

После того как смола застынет, можно проверить работоспособность сварки с помощью специального оборудования.

После этого все элементы можно укладывать в корпусПосле этого все элементы можно укладывать в корпус

Споттер своими руками из аккумулятора – нюансы

Для исправления незначительных повреждений кузова можно изготовить устройство на основе аккумулятора. Такой аппарат удобен, так как не нужно искать возможность подключиться к розетке. Для изготовления потребуются следующие комплектующие:

  • стандартный аккумулятор на 12 В;
  • втягивающее реле, можно от стартера машины;
  • кнопка включения/отключения;
  • провода с клеммами,
  • держатель электрода.

Схема устройства споттера из аккумулятора довольна проста.

Чтобы собрать споттер своими руками из аккумулятора, подойдёт любое втягивающее релеЧтобы собрать споттер своими руками из аккумулятора, подойдёт любое втягивающее реле

Порядок подключения: плюсовой провод аккумулятора накинуть на втягивающее реле. С места подцепления стартера на реле кинуть к пистолету полутораметровый кабель сечением минимум 100 мм². Одним проводом кнопка пистолета закрепляется на втягивающем реле там, где уже установлен плюсовой кабель аккумулятора. Второй провод присоединить к контакту реле, чтобы оно срабатывало. Массовый провод соединить с выпрямляемой деталью. Главное − не забыть установить электрод.

Как правильно работать самодельным аппаратом

Технология работы споттером достаточно проста. И состоит она всего из нескольких этапов.

Техника безопасности работы с самодельным споттером:

  1. Профилактический осмотр и очистка всех деталей.
  2. Правильная изоляция проводов массы. Их длина не должна превышать 2,5 м.
  3. Важно зачистить деформированную поверхность перед началом работ.
  4. Обязательно заземлить устройство.

Перед началом сборки убедитесь в том, что вы правильно прочли схему подключения, провели правильную изоляцию и надёжный крепёж всех элементов и кабелей. В противном случае вы можете получить серьёзный удар током. В завершение статьи предлагаем посмотреть видео, как сделать споттер своими руками из микроволновки:

Споттер своими руками: как быстро и легко сделать прибор для точечной сварки

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Споттер своими руками: устройство, характеристики, схема сборки

Споттер – популярный у авторемонтников-кузовщиков аппарат, позволяющий выправлять вмятины на кузовных деталях автомобилей, подобраться к которым с обратной стороны затруднительно или невозможно без серьезной разборки. С помощью споттера методом точечной сварки к поврежденному участку приваривается крепежный элемент, за который и вытягивается вмятина. Споттеры промышленного изготовления широко представлены на рынке. Достаточно опытный мастер вполне может сделать споттер своими руками.

Инвенторный споттер своими рукамиИнвенторный споттер своими руками Инвенторный споттер своими руками

Споттер и его устройство

Споттер (spotter) – это аппарат для точечной сварки (tack welding). Действие его основано на явлении токового сопротивления. При пропускании электрического тока через точку сварки выделяется большое количество тепла, металл заготовок нагревается до температуры пластичности и заготовки свариваются друг с другом в этой точке. При этом применения сварочных материалов — плавящихся электродов, сварочной проволоки, флюсов и защитных газов не требуется. Нагрев (и остывание) происходят настолько быстро, что нагретый металл не успевает прореагировать с кислородом воздуха и окислиться.

Споттер состоит из следующих основных частей:

  • корпус, в котором размещены электрические компоненты;
  • кабель массы;
  • сварочный пистолет с кабелем;
  • остро заточенный электрод.
Схема сборки споттера своими рукамиСхема сборки споттера своими руками
Схема сборки споттера своими руками
Устройство споттераУстройство споттера
Устройство споттера

Применяются две основных конструкции споттеров: трансформаторная и инверторная.

Трансформаторный вариант вполне можно сделать своими руками. Инверторный включает в себят высокотехнологичные электронные компоненты, которые в условиях домашней мастерской изготовить проблематично.

Особенности применения споттера

Основные области применения устройства это:

  • сварка тонкостенных деталей;
  • рихтовка кузовных деталей без разборки корпуса или обивки.

Споттер чрезвычайно удобен там, где доступ к элементу с вмятиной невозможен или весьма затруднен. К элементу приваривается специальный крепеж, за который с помощью обратного молотка, талей или гидравлических домкратов и исправляется вмятина. У споттера также есть режим нагрева элемента для повышения его пластичности, в результате помятый металл возвращается в свою начальную форму.

Как работает споттер

К поврежденному участку, в центре вмятины точечной сваркой приваривается крепежный элемент. К нему крепится шток обратного молотка, опирающегося на корпус за пределами вмятины. Устройство тянет за шток, имитируя удар киянки с обратной стороны металла, куда нет доступа, и вмятина выправляется.

Сделанный своими руками споттер должен иметь два основных режима работы:

  • кратковременный, служащий для прикрепления ремонтной шайбы к поврежденному участку;
  • постоянный — служащий для обычной точечной сварки угольным электродом.

Преимущества такого метода правки вмятин:

  • Минимальные сопутствующие повреждения, наносимые корпусу и автомобилю в целом.
  • Быстрота исправления повреждений по сравнению с частичной разборкой автомобиля.

Чтобы в полной мере получить эффект от этих преимуществ, важно при исправлении повреждений своими руками точно соблюдать требования технологии.

Функциональность споттеров серийных моделей

Прежде чем проектировать и изготавливать споттер своими руками, полезно будет изучить функциональность промышленных моделей. Они выполняют:

  • сварку ремонтных шайб;
  • сварку стержня, выправляющего вмятины тягой;
  • нагрев металла для его осадки с помощью графитовых электродов;
  • систему вентиляции и защиты от перегрева с включением после остывания.
  • переключение между режимами постоянной работы для нагрева и кратковременным режимом для сварки

Аппараты из магазина отличаются надежностью и несложны в использовании и обслуживании. Специальная подготовка оператора такого аппарата не требуется, достаточно общих навыков сварочных и слесарных работ.

Характеристики споттеров выпускаемых серийно

Основные характеристики следующие:

  • Параметры сети электропитания — 220 В 50 Гц.
  • Потребляемая мощность — до 10 киловатт.
  • Пиковый ток сварки — 1300 А.
  • Напряжение в рабочей цепи — от 7 до 10 В.
  • Длительность импульса, задаваемая таймером — от 0 до 1,2 сек.
  • Переключение между режимами сварки и прогрева.
  • Тяговое усилие с применением металлического электрода — до 100 кг.
  • То же для монтажной шайбы — более 100 кг.

Эти параметры могут служить ориентиром и для аппаратов, собранных своими руками.

Методы работы со споттером

Принцип действия устройства по выпрямлению вмятин в тех местах кузова, подобраться к которым с обратной стороны без серьезной разборки обивки или конструкций и узлов автомобиля невозможно, основан на вытягивании вмятой области поверхности за временно приваренный крепеж — монтажную шайбу или металлический стержень. Создаваемое обратным молотком усилие направлено изнутри корпуса к внешней стороне вмятой поверхности, имитируя удары киянкой из недоступного места.

Споттер, сделанный своими руками, в работеСпоттер, сделанный своими руками, в работе

Споттер, сделанный своими руками, в работе

Технологический процесс можно разбить на следующие операции:

  • Удалить с центра вмятого участка кузова краски, грунта и загрязнений — зачистить надо до голого металла.
  • Подключить массу споттера к кузову автомобиля. Аккумулятор автомобиля должен быть отключен, а зажигание выключено, во избежание повреждения электрооборудования импульсами сварочного тока.
  • Приварить точечной сваркой крепежные элементы к центру вмятины.
  • Выправить вмятину, вытягивая металл за крепежный элемент.
  • Скручивающим движением удалить крепеж с выравненной поверхности.
  • Зачистить место крепления шайбы или электрода и подготовить кузовной элемент к окрашиванию.

Для работы со споттером, магазинным или сделанным своими руками, мастеру будет достаточно общих навыков сварочных и слесарных работ. Необходимо выполнять требования производственной безопасности во избежание причинения вреда жизни и здоровью людей и повреждения материальных ценностей.

Схема для сборки самодельного споттера

Чтобы своими руками собрать самодельный споттер, сопоставимый по функциональности и характеристикам в покупным, потребуются навыки в области электромонтажных и слесарных работ. Нужны будут также знания в области схемотехники, чтобы прочитать и реализовать электрическую схему споттера

Схема споттера не слишком сложная, из нее можно понять, что основным узлом аппарата будет мощный сварочный трансформатор, первичная обмотка которого запитана от сети через диодный мостик.

220 вольт понижаются на малом трансформаторе и подаются на второй диодный мостик, далее — через замкнутый контакт селектора, управляющего импульсом, на электролитический конденсатор большой емкости, начинающий зарядку. Пока еще закрытый тиристор не пропускает ток на рабочий трансформатор. При переключении селектора подачи напряжение с конденсатора через переменный резистор поступит на тиристор, открывая его. Время открытия определяется значением сопротивления резистора.

Схема управления споттеромСхема управления споттером
Схема управления споттером
Принципиальная схема споттераПринципиальная схема споттера
Принципиальная схема споттера

Тиристор подключает к сети главный трансформатор, вторичная обмотка которого выдает на электрод мощный импульс силой ток до 500 А и длительностью от 0,1 до 0,5 сек, которая регулируется резистором. После разряда конденсатора тиристор закрывается, и рабочая цепь разрывается. После возврата переключателя в начальное состояние аппарат готов к следующему рабочему циклу.

Самостоятельно собрать электронную часть  инверторного споттера в домашних условиях не получится, однако есть возможность собрать  споттер из инвертора, взяв исправный инверторный блок.

Корпус самодельного споттера и остальные комплектующие

Коли уж решено делать споттер своими руками, то стоит позаботиться о надежном и прочном корпусе. Для несущего днища лучше взять массивную панель из не электропроводного материала, такого, например, как гетинакс. Размеры основы должны позволять разместить все основные узлы и детали, надежно их закрепить и в то же время оставить достаточно свободного места для охлаждения элементов. Лучше сначала прикинуть расположение элементов конструкции на эскизе, чем потом по три раза заново сверлить отверстия и перекручивать болты.

Корпус для споттера своими рукамиКорпус для споттера своими руками

Корпус для споттера своими руками

Для защиты элементов конструкции от механических повреждений и загрязнений можно подобрать подходящий по размеру корпус от старой микроволновки, другого бытового устройства или от пришедшего в негодность сварочного аппарата. Последний будет иметь то преимущество, что у него уже есть разъемы для кабелей, переключатели и регуляторы на передней панели.

Для завершения комплектации споттера, сделанного своими руками, потребуется подобрать готовые или сделать самому:

  • Сварочный пистолет.
  • Кабели для массы и для электрода.
  • инопуллер, или обратный молоток.
Споттер из сварочного пистолетаСпоттер из сварочного пистолета

Споттер из сварочного пистолета

Чтобы не ошибиться с сечением кабеля, можно использовать мнемоническую формулу: на каждые 10 ампер пикового тока, выдаваемого прибором в рабочую цепь, понадобится 1 мм кв. сечения. Для уменьшения потерь тока и снижения эффективности устройства и качества сварки электродный кабель не стоит делать длиннее 2, 5, а массовый — длиннее у 1,5 м. Кабели также нужно оснастить надежными разъемами, под резьбовое крепление или быстросъемными. Массовый кабель можно снабдить мощным «крокодилом» для присоединения к корпусу автомобиля.

Рабочий пистолет споттера

Сварочный пистолет является главным рабочим инструментом споттера. Для профессиональной деятельности с большими объемами работ надежнее будет купить пистолет в магазине, но для эпизодического использования вполне реально изготовить пистолет для споттера и своими руками.

В качестве донора запчастей часто берут клеевой пистолет или горелку от сварочного полуавтоматического устройства. Тем, кто считает, что должен сделать весь споттер своими руками, или просто любителям выпиливать понравится идея собрать пистолет из пары симметричных заготовок из толстой гетинаксовой а или текстолитовой пластины. В одной заготовке размещается паз для кронштейна, держащего электрод. В другой удобно расположить светодиод подсветки рабочей зоны и триггер подачи импульса.

Кронштейн — одна из самых ответственных частей. Его изготавливают из квадратного или прямоугольного медного профиля, а для электрода берут медный стержень диаметром 0,8- 1,0 см.

Присоединить электрод к аппарату имеет смысл применить готовым сварочным кабелем (совмещенным с контрольным, имеющим не менее пяти жил по 0,8-1,2 кв. мм сечением). Три из них соединяются с триггером подачи импульса, вынесенным на рукоятку, а два служат для питания подсветки. Оконечность кабеля следует залудить и распаять в отверстии кронштейна.

Инопуллер обратный молоток для самодельного споттера

Умельцу, изготовившему споттер своими руками, будет вполне по плечу сделать обратный молоток. Магазинные инопуллеры стоят дорого, так что затраченное время должно окупиться.

Главным донором деталей выступит монтажный пистолет для герметика, жидких гвоздей и прочего в тубах по 310 мл. Ту часть пистолета, куда вкладывается туба, нужно срезать болгаркой или ножовкой, понадобится только механизм подачи штока и рукоятка. На оставшуюся площадку привариваем на равных расстояниях друг от друга три расходящиеся под небольшим углом прутка или арматуры диаметром 0,6- 1,0 миллиметра — это и будут упорные стойки обратного молотка. Тот же материал пойдет на кольцо диаметром около 10 см, к которому  надо приварить концы упорных стоек. Кольцо следует тщательно зачистить и обмотать скотчем или плотной бечевкой, чтобы предотвратить как приваривание кольца к ремонтируемой  поверхности, так и ее дополнительное механическое повреждение.

Шток следует обрезать с двух сторон, с одной приварить к нему болт с двумя гайками. Это будет клемма для кабеля, ведущего к стопперу. Другую сторону, ту, где был упор для тубы, надо заострить на точильном камне так, чтобы диаметр плоского кончика составлял примерно 3 миллиметра. Даже не очень опытный домашний мастер выполнит такое задание своими руками за пару — тройку часов, разумеется, при наличии необходимых инструментов и оснастки.

Последний момент в комплектации споттера — это монтажные шайбы, крепеж, привариваемый к выпрямляемой поверхности точечной сваркой.

Делаем споттер из сварочного аппарата

Описанный выше способ производства споттера своими руками хорош, когда под рукой есть готовый сварочный трансформатор. Простейшая схема его использования не содержит тиристорного коммутатора, а подача импульса осуществляется замыканием контактов кнопки в цепи первичной обмотки трансформатора. Схема отличается простотой и надежностью конструкции, не имеет недостаток — высокое напряжение придется подавать на рукоятку пистолета, что небезопасно.

Промежуточный по сложности способ подключения — кнопка замыкает низковольтную цепь обмотки электромагнитного реле, которое и коммутирует высокое напряжение. Управление длительностью импульса в этих вариантах осуществляется на глаз. Для  получения качественной сварки таким аппаратом оператор должен приобрести большой практический опыт.

Домашние мастера делятся своим опытом изготовления споттеров из микроволновок и даже из автомобильных аккумуляторов, снабженных стартерным реле, которое и управляет подачей рабочего импульса. Дорабатывают умельцы и сварочные инверторы и даже делают споттер своими руками из сварочного аппарата-полуавтомата. Однако в последнем случае стоимость исходного устройства — донора настолько высока, сэкономить, сделав споттер своими руками, уже не получится. Проще будет за эти деньги приобрести  споттер фабричного производства.

Как сваривать детали с помощью споттера

Точечная сварка споттеромТочечная сварка споттером

Точечная сварка споттером

Технология сварки при посредстве споттера разбивается на следующие этапы:

  • Центральная часть вогнутого участка поверхности зачищается до голого металла и обезжиривается.
  • К корпусу автомобиля присоединяется кабель массы.
  • В центре вмятины размещаются крепежные элементы — монтажные шайбы или сам электрод.
  • Дается необходимое число сварочных импульсов, чтобы надежно приварить крепеж.
  • Вогнутый участок вытягивается обратным молотком или талями.
  • Крепежные элементы удаляются с поверхности скручивающими движениями.
  • Выправленная поверхность тщательно зачищается и готовится к шпатлевке.

Куплен ли споттер в магазине или собран своими руками, он будет вам верным помощником в кузовных работах, особенно в тех случаях, когда к вмятине не подобраться с обратной стороны.

Споттер своими руками: подробные инструкции по сборке

Споттер относится к категории оборудования для выполнения контактной сварки. В процессе работы агрегат выдает токовый разряд, который за доли секунды расплавляет металл и позволяет проводить сварку точечно без привычных клещей. Для корректной работы используется сменная насадка – обратный молоток, который одномоментно со споттером выправляет вмятины, тем самым придается потерянная жёсткость металлу и возвращается его изначальная форма. Если вы хотите использовать агрегат для небольших объёмов работ, то проще собрать прибор из подручных средств. В этом обзоре от редакции Seti.guru ответим на вопрос как сделать споттер своими руками, рассмотрим последовательность сборки такого агрегата из разных бытовых приборов и ненужного оборудования.

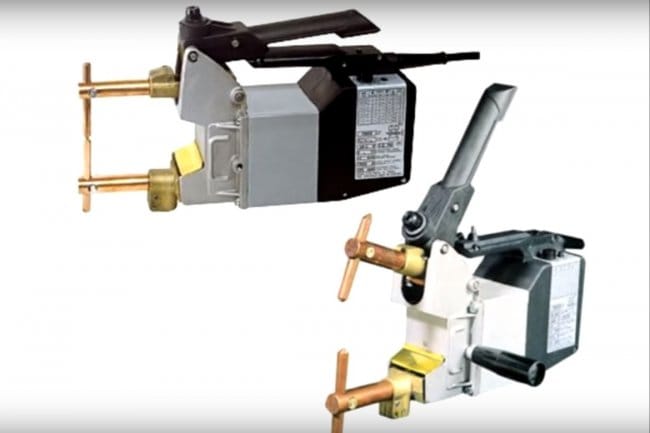

Споттер своими рукамиПрибор точечной сварки промышленного производства

Читайте в статье:

Что такое споттер и можно ли его сделать своими руками

Споттер, выполненный своими руками, чаще всего используется для рихтовки авто и выравнивания вмятин на металле. Такое оборудование очень любят мастера на СТО, так как в процессе правки кузова нет необходимости демонтировать крыло или дверь автомобиля. Все работы можно провести непосредственно на внешней части обшивки. Особенно удобно работать прибором в тех местах, к которым подобраться сложно.

Во время работы прибор выдаёт разряд, металл нагревается, в точке касания и происходит сварка.Во время работы прибор выдаёт разряд, металл нагревается, в точке касания и происходит сварка.

Сварка споттером не оставляет глубоких следов и после выравнивания легко удаляется болгаркой.

Дело в том, что нагрев и остывание в точке касания происходят настолько быстро, что металл не успевает окислиться и вступить в реакцию. Причем самодельные модели можно настроить таким образом, чтобы сила тока, и время воздействия можно было менять в зависимости то того, какой толщины металл необходимо обработать.

Споттер состоит из следующих элементов: 1 - обратный молоток, 2 –корпус, где расположены блок питания и блок управления, 3 – крюк, 4 – электроды, 5 – пистолет.Споттер состоит из следующих элементов: 1 – обратный молоток, 2 – корпус, где расположены блок питания и блок управления, 3 – крюк, 4 – электроды, 5 – пистолет.

От корпуса аппарата исходит два кабеля: масса и рабочий провод с пистолетом. Пистолет — это то, чем оперирует сварщик в своих руках.

Технология работы следующая: Масса фиксируется на кузов автомобиля, с которого предварительно снят аккумулятор. Пистолет запускает подачу тока. После нажатия на курок происходит разряд, который плавит металл. Одномоментно, либо до этого этапа мастер обратным молотком выбивает небольшие «холмики», на которые споттером подается разряд. Они в последствии зачищаются, тем самым металл утолщается и получает необходимые форму и прочность.

К сведению! Действие споттера основано на таком физическом явлении, как токовое сопротивление. При этом применение привычных сварочных материалов (плавящихся электродов, сварочных проволок и других) не требуется.

Рабочая схема споттера

Для корректной сборки инструмента необходимо разобраться в принципиальной схеме работы споттера.

Схема блока питания.Схема блока питания.

Работает такая схема по следующему принципу: при включении споттера на трансформатор Т1 подается напряжение. Далее оно преобразуется и поступает с его вторичной обмотки на диодный мост. Затем проходит через замкнутые контакты переключателя «Импульс» на конденсатор С1, который начинает заряжаться. Поскольку тиристор в это время закрыт, электрический ток на сварочный трансформатор не поступает.

Принципиальная схема работы споттераПринципиальная схема работы споттера

Чтобы запустить этот трансформатор и получить на его вторичной обмотке сварочный ток, необходимо изменить положение переключателя «Импульс», который отключит конденсатор С1 от зарядки и подключит его к цепи управления тиристором. Ток, образовавшийся в результате разряда конденсатора, предварительно проходит через сопротивление (R1), отвечающее за режимы работы аппарата, и поступает на управляющий электрод тиристора, что приводит к его открытию.

Споттер для кузовного ремонта своими руками

Наконечник споттера похож на пистолет, в ручном режиме с его помощью можно регулировать время, которое необходимо для правки детали, для этого достаточно просто выжать кнопку и не отпускать ее.Наконечник споттера похож на пистолет, в ручном режиме с его помощью можно регулировать время, которое необходимо для правки детали, для этого достаточно просто выжать кнопку и не отпускать ее.

Существует несколько вариантов, как сделать споттер для кузовного ремонта своими руками из отслуживших своё приборов. Рассмотрим подробно каждый вариант сборки.

Подбираем комплектующие

Главная и самая сложная часть работы – подобрать правильный трансформатор. Для создания необходимого токового импульса нужен трансформатор на 1500 А. Если у вас такого нет под рукой, чуть позже расскажем, как сделать его самостоятельно.

Кроме этой важнейшей детали для сборки споттера потребуются: обратный молоток, блок управления (в нём находится тиристор 200 В), диодный мост, контрактор (220 В), а также реле на 30 А.

Как правильно переделать трансформатор для споттера

Перемотка трансформатора – самый трудоёмкий этап. Обычно для этих целей выбирают медный или алюминиевый провод. Рассмотрим порядок работ более подробно.

ИллюстрацияОписание действия
Сварочный аппарат из хлама: как сделать споттер своими рукамиДля работы используем 2 пустые болванки от катушек, наша задача их соединить в одну
Сварочный аппарат из хлама: как сделать споттер своими рукамиОтрезаем выступающие боковые части с двух катушек, склеиваем секундным клеем, обматываем тканью и заливаем лаком. Углы проклеиваем картоном. Это сделано для того, чтобы при намотке не перегибало провод. У нас получилась одна большая болванка.
Сварочный аппарат из хлама: как сделать споттер своими рукамиНачинаем намотку проводом в несколько слоев, диаметр 1,1 мм. В нашем случае получилось около 112 витков на ряд. Каждый слой прокладываем изоляционной бумагой. Это сведет к минимуму риски межвитковых замыканий.
Сварочный аппарат из хлама: как сделать споттер своими рукамиДелаем ответвление. Их будет три штуки. Можно менять напряжение на вторичке не сматывая ее. Это слегка увеличит нагрузку на первичку, но для кратковременных работ, к примеру, переключения тока с 3 Вольт, на 5-ть вполне подойдет.
Сварочный аппарат из хлама: как сделать споттер своими рукамиВыводим провода из катушки

Важно! Длина выходящих концов вторичной обмотки трансформатора должна предусматривать возможность её подсоединения к выходным клеммам, а первичной – для подключения к электрической цепи аппарата. Трансформатор, который вы изготовили, желательно пропитать шеллаком.

Если вы хотите получить дополнительные знания, как правильно намотать трансформатор для споттера, посмотрите это видео

Изготовление блока управления

Главная задача при сборке блока управления – корректно соединить перемычки для разрыва контактов первичной сети. Основные схемы мы привели ранее. Кроме того, в блок управления заводятся провода, контакты для пусковой кнопки, а также других переключателей, необходимых для работы.

Выбор корпуса споттера и силового провода

Несмотря на то, что вы делаете самодельный инструмент, необходимо позаботиться об эстетике. Поэтому корпус агрегата (то, на что будут обращать свое внимание те, кто будут обращаться к вам за помощью), важно сделать функциональным и удобным. Заранее продумайте, какие управляющие элементы и где вы хотите разместить.

Пример расположения элементов управления на корпусе самодельного споттера: 1 – кнопка включения и выключения прибора, 2 – регулятор силы тока, 3 – регулятор импульса, 4 – рычаг переключения из ручного в автоматический режим, 5 и 6 – сварочные кабели. Пример расположения элементов управления на корпусе самодельного споттера: 1 – кнопка включения и выключения прибора, 2 – регулятор силы тока, 3 – регулятор импульса, 4 – рычаг переключения из ручного в автоматический режим, 5 и 6 – сварочные кабели.

Корпус для споттера может быть выполнен из разных материалов: металла, пластика и даже дерева. Некоторые мастера используют системный блок для ПК. Это достаточно удобно, так как в нём уже имеется возможность установить микросхемы и кулеры. Иногда в качестве защиты используется деревянный короб с откидной крышкой. В некоторых моделях предусмотрена выдвигающаяся телескопическая ручка для переноски.

Главная задача – обеспечить возможность вскрытия коробки и доступ ко всем элементам управления в любой момент. Габариты корпуса выбираются индивидуально, лучше обработать конструкцию диэлектрическим материалом.

На обратной стороне кабеля для массы можно установить быстрозажимной элемент (крокодил) или оснастить его клеммой для резьбового крепления.На обратной стороне кабеля для массы можно установить быстрозажимной элемент (крокодил) или оснастить его клеммой для резьбового крепления.

Особое внимание следует обратить на качество сварочного кабеля. Расчет длины производится по такому принципу. На каждые 10 А максимально допустимого тока, который выдаёт споттер, должно приходиться 1 мм² сечения кабеля. Для массы следует использовать кабель, длина которого не превышает 1,5 м, для рабочего – не более 2,5 м.

Изготовление рабочего сварочного пистолета – подробная фото и видеоинструкция

Сварочный пистолет – один из важнейших элементов споттера. Если вы планируете достаточно активно использовать прибор, то лучше купить готовый образец. Но для работ небольшого объёма вполне подойдёт самодельный агрегат.

Особенность пистолета в том, что он может совмещать в себя одну или несколько функций: использоваться как сварочный аппарат, как обратный молоток.Особенность пистолета в том, что он может совмещать в себя одну или несколько функций: использоваться как сварочный аппарат, как обратный молоток.

Некоторые умельцы как могут упрощают и ускоряют себе работу. Рассмотрим,как работает одно из таких устройств, наиболее интересное на наш взгляд – пистолет для приваривания шайб с помощью споттера.

ИллюстрацияОписание действия
Сварочный аппарат из хлама: как сделать споттер своими рукамиКонструкция предполагает использование пневмопистолета, который обеспечивает подачу крючков для эффективного крепления споттером. Цилиндр и поршень пневнопривода по сути, являются обычной металлической трубкой и металлическим круглый стержнем.
Сварочный аппарат из хлама: как сделать споттер своими рукамиКорпус был изготовлен из нержавейки толщиной 1 мм. Центральный подвижный механизм – затвор был сделан из медной трубы миллиметровой толщины.
Сварочный аппарат из хлама: как сделать споттер своими рукамиТруба была разрезана, расправлена и сделано 2 куска медной пластины. В одной пластине был сделан вырез под свариваемую шайбу, затем 2 пластины были соединены между собой.Таким образом,нам удалось избежать фрезерных работ.
Сварочный аппарат из хлама: как сделать споттер своими рукамиПистолет является пневмоприводом для затвора, он помогает передернуть его и тем самым, выдвинуть следующую шайбу для сварки.

В большинстве же случаев в качестве основы для сварочного пистолета выступает монтажный клеевой пистолет. Главная задача, разработать такую конструкцию, которая позволяла бы поменять электрод без разборки.

Иногда для работы используется еще одна насадка – пуллер для споттера. Он выполняет сразу две функции сварку и выравнивание поверхности.

ИллюстрацияОписание действия
Сварочный аппарат из хлама: как сделать споттер своими рукамиКак мы видим насадка позволяет не только проводить контактную точечную сварку, но и одновременно слегка выравнивать поверхность.
Сварочный аппарат из хлама: как сделать споттер своими рукамиВ процессе работ не забывайте сверяться по уровню

Изготовление обратного молотка для споттера своими руками

Обратный молоток (на фото самый верхний) нужен для рихтовки кузовной поверхности.Обратный молоток (на фото самый верхний) нужен для рихтовки кузовной поверхности.

Обычно его собирают из металлических прутов, сваривая их и оформляя наконечник при помощи гаек. Болванка на штыре должна перемещаться свободно, чтобы создавать обратную тягу во время работы. На конец электрода нужно приварить острый наконечник, которым и производится контакт с поверхностью кузова при рихтовке авто.

Предлагаем вам короткую видеоинструкцию, как сделать обратный молоток.

Из чего можно сделать споттеры

Для изготовления споттера используются старые сварочные аппараты, аккумуляторы и даже отслужившие своё микроволновые печи.

Споттер своими руками из инверторного сварочного аппарата

Однако чаще всего в качестве основного агрегата для переделки споттера используют инверторный сварочный аппарат.

В сварочном аппарате есть все необходимое для работы прибора.В сварочном аппарате есть все необходимое для работы прибора.

Главное – подготовить трансформатор для создания нужной силы тока и сделать пистолет.

Если у вас есть резервный сварочный аппарат, то мы поможем вам решиться на переделку его в споттер. Как сделать споттер своими руками из инверторного сварочного аппарата смотрите в этом видео.

Споттер из микроволновки

Переделка споттера из микроволновки своими руками имеет свои особенности. В целом схема и последовательность работ не отличается от процесса сборки инверторного агрегата, однако нам необходимо настроить прибор так, чтобы добиться импульсного режима работы. Для этого понадобится конденсатор большой ёмкости с системой управления. Рассмотрим коротко этапы работ.

Споттер своими руками из старого аккумулятора

Споттер из аккумулятора – отличный вариант походного инструмента. Для работы с ним не нужно подключение к сети.

Споттер из аккумулятора и втягивающего релеСпоттер из аккумулятора и втягивающего реле

Схема подключения следующая: на минусовую клемму подсоединяется корпус реле и сварочный провод. На конце провода приваривается контакт, предназначающийся для крепления на сварочную деталь, которую нужно выпрямить.

Электрическая схема споттера из аккумулятораЭлектрическая схема споттера из аккумулятора

Плюсовая клемма подсоединяется к реле своими при помощи болта. Второй болт от реле прикрепляет к нему провод, идущий к обратному молотку или пистолету.Кроме того, от плюсовой клеммы идет провод к контакту управления.

Как правильно работать самодельным аппаратом

Процесс работы предполагает определенную последовательность действий. Расскажем о них подробнее.

В завершении статьи немного о технике безопасности при работе с оборудованием:

  1. Очень важно регулярно осматривать и прочищать все детали прибора.
  2. Обратите внимание на правильное подключение и изоляцию проводов. А также на заземление устройства.
  3. Если вы планируете обрабатывать большую поверхность – не забудьте надеть специальные защитные очки.

Мы надеемся, что рекомендации редакции Seti.guru оказались полезными для наших читателей

Что собой представляет схема споттера

Силовая электрическая схема споттера давно прошла стадии разработки, экспериментов и используется для рихтовки авто в разнообразных вариантах. После приобретения опыта работы с устройством возник вопрос автоматического управления режимами работы устройства с более точными регулировками и необходимыми защитами. Споттер с режимом аппарата точечной сварки и споттер как сварочный аппарат для работы электродом должны иметь различную длительность и мощность импульса. Точка сварки может получиться слабой или слишком крепкой, что создаст дополнительные трудности при ремонте авто.

Самодельный споттер

Фото 1. Споттер незаменим при проведении автомобильных кузовных работ.

Основные параметры, которым нужна точная регулировка для качественного результата работы, это мощность импульса и его длительность. Предлагаемая схема позволит подбирать и сохранять установки параметров как в режиме сварочный аппарат, так и делая точечную сварку.

Схема собрана на трех платах и состоит из двух функциональных частей:

  1. Плата, на которой расположен блок питания. Внешний вид можно посмотреть на фото 1.
  2. Две платы, на одной из которых расположен контролер и вторая с кнопками переключения и четырехразрядным индикатором.

Блок питания и его схема

Схема намотки трасформатора

Схема намотки трасформатора.

Схема блока питания показана на рис.1. Условно ее можно разделить на три составные части:

  • цепь питания первичной обмотки понижающего трансформатора;
  • понижающий трансформатор;
  • вторичная обмотка с диодным мостом и стабилизатором напряжения.

В цепи первичной обмотки трансформатора установлен сетевой фильтр, обычно используемый в импульсных блоках питания. Здесь он используется для защиты микросхемы контролера от импульсов, создающихся в сетевом напряжении при работе споттера.

Трансформатор можно использовать любой с напряжением 220 В/24 В при работе от сети в 220 В. При работе от сети в 380 В нужно применить соответствующий трансформатор и сетевой фильтр.

К вторичной обмотке подключен диодный мост со сглаживающими конденсаторами и стабилизатор напряжения на микросхеме LM2574. С выхода микросхемы напряжение номиналов в 5 В подается на выходной разъем Х1 через цепочку LC – фильтра для устранения высокочастотных помех. Отмеченные пунктиром соединительные линии должны быть минимальной длины и располагаться по возможности ближе ко второй ножке микросхемы IC1.

Схема блока питания

Рисунок 1. Схема блока питания.

Напряжение на клемме 1 разъема Х1 используется контроллером для определения нулевого уровня.

Напряжение с клеммы 7 разъема Х1 используется для запуска контроллера при положительной полуволне сетевого напряжения.

Изготовленная своими руками схема при отсутствии ошибок в сборке начинает работать без дополнительных настроек. Наличие напряжения в 5 В будет контролировать светодиод LED1.

Пускатель К1 предназначен для подключения сетевого напряжения при замыкании выключателя S1.

Вместо него можно использовать автоматический выключатель с защитой нужного номинала или подключать напряжение напрямую, при наличии предохранителей в питающий сети.

Вернуться к оглавлению

Управление силовым тиристором точечной сварки споттер

Внешний вид платы блока управления с контроллером

Фото 2. Внешний вид платы блока управления с контроллером.

Для управления силовым тиристором или симистором используется микросхема МОС3052. Эта серия микросхем специализирована для использования в устройствах подобного типа и при замене на аналоги. При этом необходимо внимательно оценить технические характеристики предлагаемого варианта.

При питании схемы от сетевого напряжения 380 В необходимо использовать симистор типа ВТА40 – 800v, соответственно рабочее напряжение конденсатора С11 630 В, защитные варисторы R14 и R15 типа 20D241. Для установки симистора нужно использовать радиатор. Конструкция элемента безопасна и не имеет соединения с теплоотводом. На радиатор для контроля температуры желательно установить термостат с температурой размыкания контактов 60-80°С. Аналогичным контролем можно оснастить силовой трансформатор. Аварийный сигнал от термостатов можно подключить к контроллеру для остановки работы при превышении температуры выше допустимой, с отображением соответствующего сигнала на индикаторах.

Для споттеров большой мощности можно рекомендовать другой вариант схемы управления тиристорами. В ней применяются тиристоры типа 70TPS12, для управления которыми использованы оптроны МОС3052. Тиристоры этого типа имеют электрическое соединение с теплоотводами и должны устанавливаться на раздельные радиаторы или с диэлектрическими прокладками.

Вернуться к оглавлению

Схема управления с блоком индикаторов точечной сварки споттер

Схема блока управления для споттера

Рисунок 2. Схема блока управления для споттера.

Внешний вид платы блока управления с контроллером показан на фото 2.

На фотографии показан внешний вид блока индикаторов с кнопками управления без декоративной панели. Панель индикаторов с кнопками и установленной декоративной панелью показана на другом фото 3.

Схема управления имеет минимум вспомогательных элементов. Управление всеми процессами осуществляется микроконтроллером типа AtMega 16, установленном в исполнении DIP. Элемент производителя фирмы Atmel имеет невысокую стоимость и большое количество выводов. Устройство контролера позволяет использовать входные и выходные сигналы на любые ножки микросхемы, поэтому плата получается максимально упрощенной. Кроме возможностей конфигурации, контролер оснащен оперативной и энергонезависимой памятью большой емкости и др. В схеме управления споттером его возможности использованы примерно на 20 %.

Вернуться к оглавлению

Краткое описание работы точечной сварки споттер

Принципиальная схема блока управления показана на рисунке (рис.2). При поступлении напряжения питания загружаются сохраненные в энергонезависимой памяти данные для первой кнопки. На индикаторе отображается выдаваемая контролером информация. Параллельно с выводом информации выполняется контроль состояния кнопок, при обнаружении сработавшей кнопки запускается соответствующая подпрограмма. Информация на табло обновляется в связи с новым запросом.

При каждом срабатывании контактов кнопок раздается звуковой сигнал, его отсутствие означает неисправность или зависание контроллера.

Панель индикаторов споттера

Фото 3. Панель индикаторов споттера.

При помощи кнопок можно выбрать необходимый режим работы, установить нужные параметры импульса. Подобранный режим можно сохранить в памяти для последующего использования.

В режиме «Работа» контроллер работает следующим образом:

  1. Индикаторы отключаются, контроллер контролирует уровень напряжения на контакте AIN1.
  2. При снижении напряжения до нулевого уровня запускается счетчик с установленным периодом паузы.
  3. По окончании отсчета выдается команда на микросхему управления тиристором (симистором). Процесс повторяется на каждом периоде сетевого напряжения для использования только положительной половины периода. Это усовершенствование позволяет избежать режима магнитного насыщения железа.

Контроль сетевого напряжения происходит по цепочке от блока питания, через контакт разъема Х-1 на контакт контроллера SIN. Элементы VR2 и Q2 корректируют форму сигнала. Напряжение на открытие симистора подается на разъем Х3, контакты 1 и 2.

Вернуться к оглавлению

Состав схемы управления точечной сварки споттер

Дополнительно с контроллером использованы разгружающие ключи IC2 для предохранения микросхемы процессора от перегрузок. Микросхема IC3 применена из-за недостаточного количества выводов на процессоре. Используется в качестве регистра памяти с параллельным выходом и последовательным входом. В зависимости от полученного кода включается определенный светодиод. Цифровые индикаторы имеют семь сегментов, подключенных к общему катоду. В общую схему соединяются дорожками платы. В качестве LED5-10 можно использовать любые светодиоды, подобрав необходимый цвет.

Устройство для звука должно иметь собственный генератор с рабочим напряжением 5 В. Пассивные элементы можно применять любых марок с точностью номиналов до 20 %.

Для программирования контролера необходимо установить соответствующий разъем, подключенный к выводам микропроцессора: MOSI, MISO, SCK, Reset, Gnd. Прошивку можно выполнять на программаторе или на компьютере с установленной специальной программой. Существует несколько вариантов различных программ, помогающих выполнять прошивку процессоров различного назначения. Основное внимание в них уделено работе устройства как аппарата точечной сварки. Споттер в переводе означает “точка”.

Самодельный споттер своими руками

Споттер для рихтовки идеально подходит для аккуратной работы с вмятинами и повреждениями корпуса авто. Минимальные подготовительные работы с элементами машины, восстановление до первозданной формы, и быстрая последующая обработка места под покраску, поспособствовали внедрению этого устройства во все СТО и мастерские. Но при работе в собственном гараже нет смыла покупать дорогой аппарат. Взамен магазинного, можно изготовить самодельный споттер. Для этого необходимо знать как собрать трансформатор, чем манипулировать напряжением для импульса, и из чего сделать рабочие элементы. Хорошими помощниками начинающему конструктору окажутся схемы и видео самодельного споттера из Сети.

spotter_svoimi_rukami1

Схема и принцип действия

Для создания споттера своими руками важно понимать процесс, происходящий внутри аппарата. Схема управления напряжением может отличаться, но основная суть в следующем:

  • При подключении сварочного устройства в сеть, ток поступает на первый трансформатор. После понижения напряжения (V) и повышения силы (А), ток передается на диодный мост.
  • Диоды связаны с реле и переключателем. Они передают напряжение дальше, на конденсатор для зарядки.
  • Для выработки сварочного тока задействуют второй трансформатор и стоящий перед ним тиристор.
  • При срабатывании реле и переключении на вторую цепь питания, происходит отключение конденсатора и отдача напряжения на тиристор.
  • Последний, открывается и пропускает ток дальше на второй трансформатор.
  • Для регулировки сварочного напряжения в цепи предусмотрен пропуск через сопротивление.
  • Выдаваемый импульс зависит от характеристик конденсатора и параметров сопротивления, которым можно увеличить время продолжительности подачи напряжения.
  • После разрядки конденсатора, тиристор закрывается и цикл повторяется.
  • Длина импульса варьируется от 0.1 до 0.5 с. Более точные настройки можно сделать при помощи микроконтроллера (МК), вставляемого в схему дополнительно.

Основные составляющие для споттера

Для создания самодельного споттера необходимо подобрать ряд элементов, отвечающих за обеспечение процесса преобразования тока и возможность импульсной сварки. Некоторые детали можно изготовить самому, другие придется выбирать и покупать в магазине. Ключевыми являются:

  • Трансформатор №1, для создания сварочного тока. Его можно сделать из неработающей микроволновой печки.
  • Диодный мост с параметрами 5-8V, и составляющими, способными работать при 12V.
  • Трансформатор №2, для подпитки рабочих элементов цепи.
  • Тиристор. Возможна модель ПТЛ-50 или иные версии.
  • Переменный резистор, с минимальным сопротивлением от 100 Ом.
  • МК для более «продвинутых» версий.

Приступаем к делу

Как сделать споттер своими руками хорошо видно на видео в интернете. После зрительного ознакомления можно приступать к сборке. Начинать следует с главного элемента — расчета трансформатора, и продвигаться к менее значительным.

Трансформатор и характеристики

Самодельные споттеры изготавливаются из элементов микроволновой печи. Но для понижения мощности, и выработки достаточной силы тока, устройство необходимо модернизировать. Поэтому, с трансформатора удаляется вторичная обмотка. Действовать необходимо осторожно, чтоб не повредить изоляционное покрытие.

Создание новой вторичной обмотки производится проводом с минимальным сечением 50 квадратных мм. Его наматывают в три витка и изолируют. Выбранный вариант позволит получить необходимый ток для сварки. Иногда для создания споттера своими руками переделывают инверторный аппарат.

Схема споттера может включать и полностью самодельный трансформатор, управляющий остальными процессами. Свой основной узел можно собрать из Ш-образного сердечника. Для первичной обмотки подойдет провод с сечением 2.5 мм квадратных, который наматывается в количестве 200 витков. Равномерное распределение поспособствует правильной работе и меньшему нагреву аппарата. Вторичная обмотка содержит семь витков провода с сечением 50 мм квадратных.

Надежную изоляцию между слоями можно выполнить бумагой от кассовой ленты. Весь трансформатор стоит пропитать шеллаком. Заранее предусматривается достаточная длина концов первичной обмотки, чтобы присоединить шнур питания, и вторичной, для крепления к клеммам последующей цепи.

Сварка споттером не имеет строгих критериев по оборудованию, и вариации трансформаторов могут отличаться. Хорошо будет работать аппарат с составляющими:

  • кольцевой сердечник диаметром 150 мм;
  • первичная обмотка кабелем 1.8 мм в количестве 255 оборотов;
  • вторичная обмотка с медной шиной 6.5х4, хорошо распределяющая напряжение, в семь витков и три слоя.

Трансформатор №2, для питания других элементов цепи, можно купить готовый. Основное требование — 12V на вторичной обмотке. Если данные выходящего тока отличаются, то дополнительная обмотка, по образцам на видео в Сети, поможет довести его состояние до нужного уровня.

Тиристоры и диоды

Для самодельного создания споттера важен тип тиристора. Оптимален ТПЛ-50. Но понимая основные требования для его работы, возможна подборка другой модели. Критерии выбора:

  • 220 V обратное напряжение;
  • создание импульсного тока с минимальной величиной 45 А (меньшего будет недостаточно для сварки).

Диоды подбираются по таким же параметрам. Тогда во время процесса не возникнет разности напряжения и перегревов. Если внедрять в схему споттера МК, то временная длина импульса устанавливается более точно, что улучшает сварочный процесс. Микроконтроллер приобретается отдельно и его установка в схему самодельного устройства совершенствует управление. Также, вместо диодного моста можно установить симисторы.

Конденсаторы и резисторы

Переменный резистор, отвечающий за настройку параметров тока посредством сопротивления, необходимо подобрать с минимальной величиной в 100 Ом. Так можно регулировать необходимую силу тока для сварки. Мощность рассеивания здесь значения не имеет. Конденсатор, выдающий необходимый разряд, должен обладать емкостью от 1000мкФ, а его поддерживаемое напряжение равняться 25V.

Изготовление корпуса и рабочих инструментов

Для самодельного споттера стоит продумать простой корпус, позволяющий закрыть токонесущие детали от контакта с внешней средой. Для этого необходимо диэлектрическое основание, либо подкладки под крепления трансформаторов на железную основу. Достаточно металла 0.5 – 0.8 мм толщиной. Боковые панели рекомендуется сделать съемными, чтобы легко получать доступ для обслуживания и ремонта.

Охлаждение кулером не предусматривается в самодельных споттерах ввиду малой загруженности аппарата и короткой импульсной сварки. Для естественной вентиляции в боковых стенках корпуса сверлятся отверстия (до 20 шт, диаметром 4 — 5 мм). На верхней крышке размещают рукоятку для ношения.

С лицевой стороны корпуса подготавливаются выходы под крепление кабелей и силового шнура. В самых простых моделях стоит предусмотреть:

  • вывод тумблера включения;
  • световой диод работы сети;
  • показатель V;
  • показатель А;
  • тумблер или кнопку переключения режимов.

Пистолет и обратный молоток можно купить в магазине. Они уже оснащены небольшими кабелями и разъемами. Приобретя их можно сразу приступать к тестированию споттера. Но для совсем экономной модели, если в гараже имеется много подручных материалов, пистолет делается на основе клеевого аналога (по форме) монтажного инвентаря. В нем удаляется внутренняя часть и вставляется кронштейн для фиксации электрода.

Самодельные споттеры могут быть простыми и более сложными, с схемой управления на МК. Но главное, что по качеству работы они не будут уступать бюджетным моделям заводского производства, и смогут помочь в исправлении вмятин на автомобиле.

Поделись с друзьями

0

0

0

0

Самодельная точечная сварка + споттер


Всем доброго времени. В данной статье речь пойдёт о трансформаторе от микроволновой печи. А точнее, как из него можно собрать аппарат точечной сварки и на что ещё будет способен этот аппарат. А поможет нам в этом разобраться автор канала на YouTube «Альгирдас Вашкелис». Также автор, проведёт тест этой самоделки с проводами разного сечения, а ещё покажет в каких ещё целях, можно применить данный аппарат.

Думаю, статья будет интересна многим. И так поехали, кому интересно читаем статью дальше.


Материалы, которые использовал автор:
Сетевой провод от микроволновки с клеймами.

Сварочные провода сечением жилы 25 и 35 квадратов.

Ещё пару проводов с клеймами.

Трансформатор от микроволновой печи.

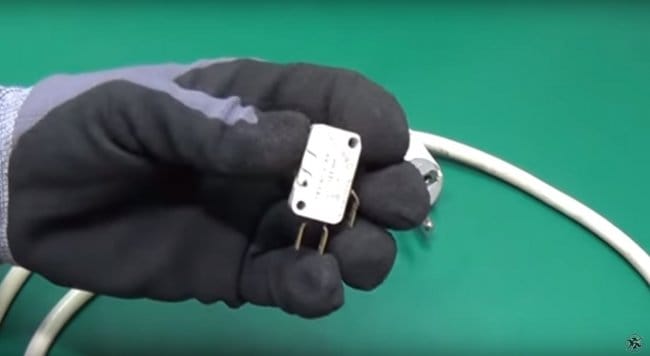

Контактная кнопка от микроволновки.

Первым делом автор с трансформатора удалит вторичную обмотку и магнитные шунты.

Узнать какая из обмоток вторичная, а какая первичная не сложно. Первичная обмотка на таких трансформаторах всегда имеет меньшее количество витков, проводом большего сечения.

А так же имеет два контакта, к которым подключается сетевой провод.

Вторичная обмотка имеет большее количество витков проволокой меньшего сечения и от неё выходит более двух контактов.

Данный сетевой кабель имеет три жилы одна, из которых земля. Эту жилу автор просто уберёт в сторону.

Удалить обмотку можно разными способами, (и он их попробовал) главное при удалении вторичной обмотки не повредить первичную.


Поэтому автору показалось проще всего обмотку срубить старой стамеской, которую он уже давно не использует по назначению.

Срубил обмотку с обеих сторон. А остатки просто выбил.

Затем удалил бумагу и выбил шунты.

По словам автора: некоторые мастера утверждают, что при намотке новой вторичной обмотки для этого аппарата нужно учитывать направление первичной обмотки. Наш герой решил проверить так ли это на самом деле. Поэтому испытывать самоделку автор будет с направлением обмотки, как по часовой стрелке, так и против неё.

Для первого испытания он взял кабель сечением 25 квадрат.

Для тех, кто не в курсе диаметр провода и его сечение это разные вещи. Но для того, чтобы узнать сечение провода не обязательно быть физиком или математиком или заморачиваться с разными формулами и вычислениями.

Можно просто воспользоваться данной таблицей или аналогичной, благо в сети сейчас таких таблиц огромное количество.

Результат сечения первого тестируемого провода автора.

На концах кабелей автор установил, такие вот наконечники, затем обжал их и одел термоусадочную трубку. (У всех проводов, которые тестировал автор, длина 1.5 м.)

Далее намотка кабеля: по часовой стрелке снизу вверх один виток.

Затем подключил сетевой провод и кнопку.

И первый тест на саморезе диаметр, которого 3.5 мм, длина 90 мм.


Результат 7 секунд.

Далее смена направления кабеля, то есть в противоположном направлении первичной обмотке так же один виток.


И тест на таком же саморезе.

Результат оказался таким же, 7 секунд. Получается направление намотки не так и важно, как утверждают многие.

Далее тест тем же кабелем, но уже с двумя витками.


Результат 3 секунды.

Болт 3.5 мм на 70 мм.

Результат: 6 секунд.

Далее провод сечением 35 квадрат один виток.

Тест до разрыва болта параметры болта те же.


Результат 12 секунд.

Далее: кабель тот же два витка.


Время 6 секунд.

И в конце автор решает сделать провод сечением 50 квадрат. Для этого он взял два сварочных кабеля сечением 25 квадрат каждый. Снял с них изоляцию и скрутил их в одну жилу.


Затем изолировал: сначала слюдой.

Потом хлопчатобумажной изолентой.

И в конце термоусадка.

На концы так же автором были одеты наконечники.

Готовый кабель 50 квадрат.

Один виток.

Снова болт.

Время 8 секунд.

Далее два витка.

Болт.

Время 4 секунды.

Для проверки следующих возможностей данного аппарата, автор собрал контактные клещи, но это пробный вариант, или как назвал автор рабочий прототип.


Электроды сделаны из жала от паяльника диаметром 12.5 мм.

В качестве зажимов автор использовал медную шину шириной 20 мм толщиной 3 мм.

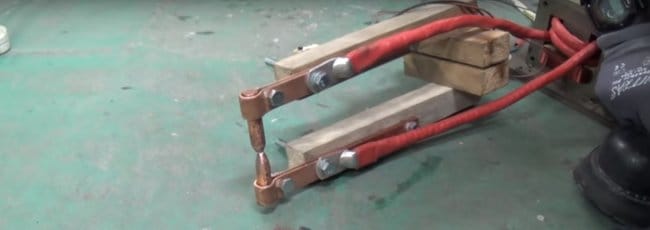

Получилась такая вот самодельная установка.

Следующий тест на ржавой и прикипевшей к болту гайке.

После разогрева гайка откручивается без труда.

Металлический квадрат 10 мм на 10 мм.


Аппарат тоже способен разогреть.

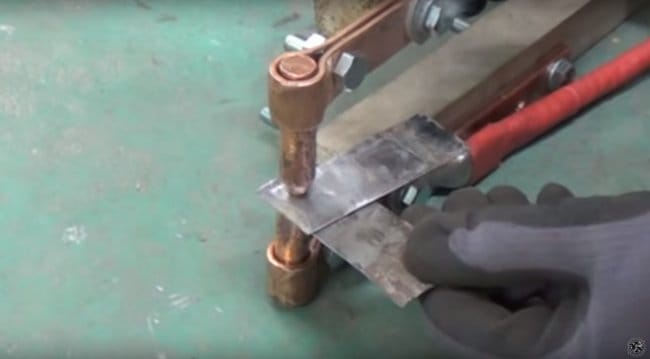

Ну а теперь прямое назначение данной самоделки. Сваривание двух и более деталей.
Тест: металл 0.7 мм (от кузова легкового авто).


Пластины 2 мм.

Профильная труба 30 мм на 30 мм, толщина стенки 0.5 мм.

И кузовная сталь 0.7 мм.


Этот аппарат способен работать в качестве споттера. Для этого нужно один из концов провода зафиксировать в любом удобном месте кузова.

А на второй край провода потребуется установить зажим, который можно приобрести в магазине или изготовить самому. Автор для демонстрации использует плоскогубцы.

В дальнейшем автор планирует сделать контактные клещи для этого аппарата по такому принципу. Главное сделать держатели электродов изолированными друг от друга.

Да и чуть не забыла чистить контакты можно наждачной бумагой.

Такая вот сегодня статья получилась, надеюсь она была полезной для многих. А на это у меня всё. Всем спасибо и до новой встречи!
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

cxema.org – Простой споттер своими руками

Что такое споттер и зачем он нужен? Споттер это аппарат для контактной сварки и не только, применяется в частности для кузовных работ железных коней, когда нужно что -то выпрямить.

Простой споттер своими руками

Состоит споттер из 3-х основных узлов: силового трансформатора, электронного замыкателя с таймером и электродов.

Мощный трансформатор, как правило сетевой, предназначен для получения гигантских токов. Этот трансформатор управляется таймером, который на определенное время включает и выключает транс.

Один из силовых выводов этого трансформатора, в частности масса, подключается к кузову автомобиля, второй электрод рабочий, его кончик соединяется или прижимается к центру того участка, который нужно выправить. Таймер запускает трансформатор, протекающий между электродами ток вызывает нагрев, и рабочий электрод частично приваривается к кузову. Легкими движениями мастер ремонтник вытягивает прилипший электрод, этим самым таща за собой помятый участок кузова. Время сварки нужно тщательно контролировать, иначе в кузове можно получить дыру.

По сути, спотер ничто иное как контролируемый выключатель, который замыкается и размыкается источник питания строго на заданное временя.

Мой вариант споттера можно сказать портативный. Для его работы не нужны сетевые трансформаторы, питание берется непосредственно с автомобильного аккумулятора. Он подключается в разрыв минуса или массы аккумулятора.

Простой споттер своими руками, подключение

Схема состоит из таймера и замыкателя из мощных полевых ключей.

Простой споттер своими руками, принципиальная схема

Рассмотрим принцип работы схемы. На микросхеме NE555 собран таймер, который запускается нажатием кнопки S1. На транзисторах VT1 VT2 собран эмиттернынй комплементарный повторитель. Его функция заключается в усилении по току выходного сигнала с микросхемы. В момент запуска таймера, на его выходе получаем управляющий импульс или логическую единицу. Этот сигнал поступает на базы ключей повторителя, в следствии чего срабатывает верхний транзистор, так как он обратной проводимости, а такой транзистор открывается от положительной полуволны. Плюс источника питания через открытый переход данного транзистора поступает на затворы полевых ключей, которые подключены параллельно для увеличения общего тока коммутации. Они открываются, и через их открытые каналы, силовое питание с аккумуляторов поступает на электроды.

Когда на выходе таймера сигнал отсутствует, то на базы транзисторов поступает логический нуль, открывается нижний транзистор, через его открытый переход затворы полевых транзисторов замыкаются на массу питания, этим обеспечивается их скоростной разряд и надежное запирание.

А если простыми словами , то вся наша схема ничто иное как управляемый таймер, который просто на короткое время замыкает аккумулятор на точку сварки.

Простой споттер своими руками, мощный импульс

Полевые транзисторы в наше схеме работают в довольно жестком режиме, хотя и работа кратковременная. В мгновении ока по ним протекают токи вплоть до 1000 Ампер, и очень важно обеспечить толковое управление, данная схема является пожалуй самым простым и довольно надежным способом управления.

В схеме два источника питания, один из них силовой, второй нужен для корректной и стабильной работы схемы управления. В качестве маломощного источника питания для схемы управления может быть задействована 9-и вольтовая батарейка формата 6F22 (Крона).

Простой споттер своими руками, батарея 6f22

Конструкция собрана на одной печатной плате. Силовые дорожки на печатной плате дополнительно усилены миллиметровыми медными проводами.

Простой споттер своими руками, печатная платаПростой споттер своими руками, печатная плата

Все полевые транзисторы прикручены к дюралевой шине, которая является и радиатором и силовым токосьемным контактом. Транзисторы прикручены к шине без прокладок, даже термопасту не нужно использовать, так как она будет ухудшать электрический контакт. Ключи будут в работе на очень короткое время и нагрев отлично отводится без термопасты.

Простой споттер своими руками, запаянная платаПростой споттер своими руками, плата со стороны дорожек

Простой споттер своими руками, собранная платаПростой споттер своими руками,  собранная плата

В схеме установлены мощные полевые ключи IRFP1404, кратковременно каждый такой полевик может коммутировать токи до 800 ампер, в схеме их 8 штук. По идее максимальный ток коммутации схемы может доходить до 6500 ампер, но проблема в том, что ключи из Китая и лучше перестраховаться.

Простой споттер своими руками, IRFP1404

Силовые провода многожильные на 25 квадратов, к сожалению они у меня алюминиевые, но фишка в том, что они довольно мягкие и легко гнуться. Сечение в 25 квадратов является оптимальным вариантом, не забываем , что при токах в 1000 и более ампер, которые будут протекать по нашей схеме, образуются потери на сопротивлении, эти потери приводят к образованию тепла на проводниках, что снижение общее кпд схемы, поэтому провода нужны толстые.

Простой споттер своими руками, запаянный силовой провод

Точно такими же проводами комплектуются многие сварочные инверторы, но в наем случае токи будут куда больше, чем при дуговой сварке, хотя протекать они будут очень короткое время. К проводами приспособлены обычные латунные клеммы для подключения к штатному автомобильному аккумулятору.

Простой споттер своими руками, клемма аккумулятораПростой споттер своими руками, клемма

Тут еще раз напомню, что наша схема замыкает питание по минусу, то есть плюс от аккумулятора напрямую идет к электроду.

Печатная плата:

С уважением – АКА КАСЬЯН

Испытание на обрыв и короткое замыкание трансформатора – векторная диаграмма

Испытания на обрыв и короткое замыкание выполняются для определения таких параметров трансформатора, как их КПД, регулирование напряжения, константа цепи и т. Д. Эти испытания выполняются без фактической нагрузки, и по этой причине для испытания требуется очень меньшая мощность. . Тест на разрыв цепи и короткое замыкание дает очень точный результат по сравнению с тестом полной нагрузки.

В комплекте:

Тест на разрыв цепи

Целью испытания на разрыв цепи является определение тока холостого хода и потерь трансформатора, по которым определяются их параметры холостого хода. Это испытание проводится на первичной обмотке трансформатора. Ваттметр, амперметр и напряжение подключены к их первичной обмотке. Номинальное номинальное напряжение подается на их первичную обмотку с помощью источника переменного тока.

open-circuit-test

Принципиальная схема испытания на обрыв цепи трансформатора

Вторичная обмотка трансформатора остается открытой, и вольтметр подключается к их клеммам.Этот вольтметр измеряет вторичное наведенное напряжение . Поскольку вторичная обмотка трансформатора разомкнута, ток холостого хода протекает через первичную обмотку.

Значение тока холостого хода очень мало по сравнению с полным номинальным током. Потери в меди возникают только в первичной обмотке трансформатора, поскольку вторичная обмотка разомкнута. Показания ваттметра отражают только потери в сердечнике и в стали. Потери в сердечнике трансформатора одинаковы для всех типов нагрузок.

Расчет теста на обрыв

Лет,

  • W 0 – показания ваттметра
  • В 1 – показания вольтметра
  • I 0 – показания амперметра

Тогда железные потери трансформатора P i = W 0 и
OC-SC-EQ1

Коэффициент мощности без нагрузки

OC-SC-EQ2

Рабочий компонент I w is
OC-SC-EQ3

Подставив значение W 0 из уравнения (1) в уравнение (2), вы получите значение рабочего компонента как
OC-SC-EQ4

Намагничивающий компонент
OC-SC-EQ5

Параметры холостого хода приведены ниже:

Эквивалентное возбуждающее сопротивление
OC-SC-EQ6

Эквивалентное реактивное сопротивление возбуждения
OC-SC-EQ7

Векторная диаграмма трансформатора на холостом ходу или при испытании обрыва цепи показана под

. OPEN-CIRCUIT-PHASOR-DIAGRAM

Векторная диаграмма теста на разрыв цепи

Потери в стали, измеренные при испытании на разрыв цепи, используются для расчета КПД трансформатора.

Тест на короткое замыкание

Испытание на короткое замыкание выполняется для определения нижеуказанного параметра трансформатора.

  • Определяет потери в меди при полной нагрузке. Потери в меди используются для определения эффективности трансформатора.
  • Эквивалентное сопротивление, импеданс и реактивное сопротивление утечки известны при испытании на короткое замыкание.

Испытание на короткое замыкание выполняется на вторичной обмотке или обмотке высокого напряжения трансформатора.Измерительный прибор, такой как ваттметр, вольтметр и амперметр, подключается к высоковольтной обмотке трансформатора. Их первичная обмотка замыкается накоротко с помощью толстой ленты или амперметра, подключенного к ее выводу.

Источник низкого напряжения подключается ко вторичной обмотке, поэтому полный ток нагрузки течет как от вторичной, так и от первичной обмотки трансформатора. Ток полной нагрузки измеряется амперметром, подключенным к их вторичной обмотке.

Принципиальная схема теста на короткое замыкание показана ниже:

short-circuit-test

Принципиальная схема испытания на короткое замыкание на трансформаторе

Источник низкого напряжения подается на вторичную обмотку, что составляет приблизительно от 5 до 10% нормального номинального напряжения. Магнитный поток создается в сердечнике трансформатора. Величина потока мала по сравнению с нормальным потоком.

Потери в стали трансформатора зависят от магнитного потока. Это меньше происходит при испытании на короткое замыкание из-за низкого значения магнитного потока.Показания ваттметра определяют только потери в меди в их обмотках. Вольтметр измеряет напряжение, приложенное к их обмотке высокого напряжения. Вторичный ток индуцируется в трансформаторе из-за приложенного напряжения.

Расчет теста на короткое замыкание

Лет,

  • W c – Показания ваттметра
  • V 2sc – показания вольтметра
  • I 2sc – показания амперметра

Тогда потери в меди при полной нагрузке трансформатора равны
OC-SC-EQ8

Эквивалентное сопротивление относительно вторичной обмотки составляет
OC-SC-EQ9

Векторная диаграмма теста короткого замыкания трансформатора показана ниже

short-circuit-phasor-diagram

Векторная диаграмма теста короткого замыкания

По векторной диаграмме
OC-SC-EQ10

Эквивалентный импеданс относительно вторичной обмотки равен
OC-SC-EQ11

Эквивалентное реактивное сопротивление, относящееся к вторичной стороне, определяется как
OC-SC-EQ12

Регулировку напряжения трансформатора можно определить при любой нагрузке и коэффициенте мощности, зная значения Z es и R es .

В тесте на короткое замыкание запись ваттметра показывает, что общие потери, включая потери в сердечнике, но величина потерь в сердечнике очень мала по сравнению с потерями в меди, поэтому потерями в сердечнике можно пренебречь.

.

Что такое автоматический выключатель? Принцип работы и типы автоматических выключателей

Автоматический выключатель – это переключающее устройство, которое прерывает аномальный ток или ток повреждения. Это механическое устройство, которое препятствует прохождению тока большой величины (короткого замыкания) и, кроме того, выполняет функцию переключателя. Автоматический выключатель в основном предназначен для включения или отключения электрической цепи, таким образом защищая электрическую систему от повреждений.

Принцип работы автоматического выключателя

Автоматический выключатель состоит из неподвижных и подвижных контактов. Эти контакты касаются друг друга и пропускают ток при нормальных условиях, когда цепь замкнута. Когда автоматический выключатель замкнут, токоведущие контакты, называемые электродами, зацепляются друг с другом под давлением пружины.

В нормальном рабочем состоянии рычаги автоматического выключателя могут быть открыты или замкнуты для переключения и обслуживания системы.Для размыкания автоматического выключателя требуется только давление на спусковой крючок.

circuit-breaker Каждый раз, когда в какой-либо части системы возникает неисправность, на катушку отключения выключателя подается питание, и подвижные контакты разъединяются друг от друга каким-то механизмом, тем самым размыкая цепь.

Типы автоматических выключателей

Автоматические выключатели в основном классифицируются на основе номинального напряжения. Автоматические выключатели ниже номинального напряжения 1000 В известны как выключатели низкого напряжения, а выключатели выше 1000 В называются выключателями высокого напряжения.

Самый общий способ классификации автоматических выключателей основан на среде гашения дуги. К таким типам автоматических выключателей относятся: –

  1. Масляный автоматический выключатель
  2. Автоматический выключатель минимального уровня
  3. Автоматический выключатель воздушной струи
  4. Автоматический выключатель на основе гексафторида серы
  5. Вакуумный выключатель
  6. Автоматический выключатель

Все высоковольтные выключатели можно разделить на две основные категории: i.е масляные выключатели и безмасляные выключатели.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
