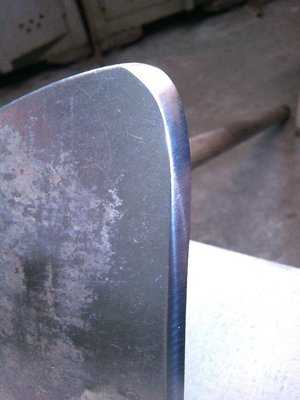

Понял всем спасибо, короче херовая сталь для охот ножа.Небуду с ней морочиться.

quote:

---

Originally posted by sti-sti:
Понял всем спасибо, короче херовая сталь для охот ножа.Небуду с ней морочиться.

---

Да ну что ж сразу так критично. К первую очередь на клинок влияет не столько марка стали сколько ее правильная термообработка. Калите на 55-57 HRC в нормальной термичке и будет все ок! Не стоит ждать от нее чудес, но хороший работяга должен получится.

Я неумею калить и тд даже предстовления неимею как это делается, просто лет 7 назад брат припер прямоуголную пластину стали (4Х13) , вобщем пока мы из нее выпилили очертание лезвия сточили 4 круга на болгарке и убили на это 2 дня потом это дело забросили , а недавно разбираясь в гараже я его нашел и думал отнести вмастерскую чтобы мне из него чонить сделали. а сам я на это неспособен.

В советские времена складни делали большей частью из углеродки, хромированной или никелированной.
4Х13 (40Х13) это сталь, из которой делали и делают кухонники. Отличная стойкость к коррозии, можно на неделю оставить в соленой воде – ничего не будет, но кромку держит очень недолго.

000Х11Н10М2Т2 – она же ЭП853. Из нее действительно делают микроинструменты, а Скрылев – еще и ножи. Кстати, И.А. похоже, единственный в мире, кто использует мартенситно-стареющие стали для ножей.

Ему б еще с дизайном поработать…

Мне понравилась ТО для этой стали. Закалка, после которой сталь мягкая, и их нее вырезается инструмент, потом проводится отпуск (старение) и сталь становится значительно более твердой, причем не деформируется во время процесса старения.

А есть же и 4Х13 и 40Х13, они количеством вредных примесей отличаются и “гарантированностью” состава.

40Х13 на первый взгляд простенькая нержавейка. Но это только на первый взгляд. Ежели ее термообработку вести по стандартному процессу мы получим хороший нож для кухни. Но ежели над ней немного поколдовать с термообработкой, то получается супер. Клинок при его нержавеючести и пружинности, соверженно спокойно режет стекло и рубит гвозди. Сам имею такой клинок от Г.К.Прокопенкова. А он с этой сталью как только не колдовал и нашел принципы обработки и режимы термообработки, при которых клинок приобретает такие свойства.
Поэтому еще повторюсь, не все так просто с этой сталью.

В-принципе со многими “простыми” сталями такая же ерунда.
Знать бы “идеальную ножевую ТО” для каждой стали, вот тогда бы сравнения были максимально серьезными и полновесными.

guns.allzip.org

Сталь 40х13: характеристики, применение, отзывы

Общее описание сталей

Сталь 40 х 13 является наиболее востребованной при производстве ножей. Характеристики этого продукта лучше всего подходят для создания именно такого товара. Здесь стоит понимать, что чем сложнее химический состав, тем сложнее и дольше будет процесс обработки. Кроме того, значительно будет увеличиваться и стоимость готового изделия. Важно также знать, что наилучшая сталь для изготовления ножей, к примеру, получается только после термической обработки.

Основные качества сплава

Основные характеристики стали 40 х 13:

• Один из первых и очень важных параметров – это высокая жаропрочность материала.
• Второй параметр, который также играет очень важную роль – это стойкость к разным видам коррозии. Это значительно увеличивает срок службы всех изделий, который изготовлены из этой марки.
• Сталь 40 х 13 относится к составам, которые практически никогда не ржавеют.

Подобный продукт во многом обязан своими высокими антикоррозионными качествами сложному и длительному технологическому процессу производства, куда обязательно входит такой этап, как закалка материала. Результатом подобной процедуры стало полное растворение такого вещества, как карбид. Именно это и дает высокую защиту от коррозии.

Может случиться так, что стойкость к этому дефекту может быть снижена. Чаще всего это происходит в том случае, если количество карбида в хроме слишком маленькое или если температура плавки стали снижается до 600 градусов. Однако при правильном технологическом процессе этого обычно не происходит.

Сталь 40 х 13 проходит плавку в специальных печах открытого типа. Для проведения этой процедуры можно использовать печи индукционного типа. Сам процесс плавки металла происходит при температуре от 850 до 1100 градусов по Цельсию. Для того чтобы избежать трещин при сильном нагреве, технологическая операция происходит поэтапно, где чередуется нагрев и охлаждение материала.

Обработка материала

Термообработка стали 40 х 13 – это процедура, которая во многом определяет наличие положительных характеристик у сплава. После прохождения этого этапа, материал состоит из таких частиц, как карбиды, мартенситы, остаточные аустениты. Если во время термической обработки сплава температура будет превышать 1050 градусов по Цельсию, то будет образовываться больше аустенитных частиц. Это приведет к тому, что твердость стали 40х13 будет снижаться. Если понизить температуру плавки металла до 450-550 градусов по Цельсию, то можно получить такой эффект, как вторичная твердость. Это происходит из-за того, что при такой температуре начинает выделяться вещество, которое называется мелкодисперсным карбидом.

Применение сплава

Основное предназначение использования стали 40 х 13 – это изготовление недорогих, но достаточно прочных кухонных ножей. Все товары из такого сплава отлично подходят для применения в бытовых условиях, так как он практически никогда не покроется ржавчиной. Кроме того, достаточно просто точить ножи, которые сделаны из такой марки стали. Их очень удобно использовать, а также ухаживать за ними.

Преимуществом сплава стало еще и то, что он не только достаточно острый, чтобы успешно резать любые продукты питания, но он еще и полностью безопасен в экологическом плане, что и позволяет применять его на кухне.

Еще одно направление использования такой стали – это изготовление скальпелей медицинского типа. Возможно производство также других деталей, таких как пружины, подшипники и другие. Единственное отрицательное качество этого материала – это низкая устойчивость к воздействию агрессивной окружающей среды, а также высокой температуры. По этим причинам такая сталь не подходит для применения при сварке, к примеру.

Какими характеристиками обладает сталь 40х13

Марка стали 40х13 обладает следующими характеристиками:

1.
   Имеет мощную жаропрочность.
2. Устойчивость к различным коррозиям.
3. Считается абсолютно не ржавеющим материалом.

Свои антикоррозийные особенности сталь приобретает благодаря сложному технологическому процессу, который предусматривает специальную закалку. В результате такой процедуры происходит полное растворение карбида, что и обеспечивает антикоррозийную защиту материала. Одной из причин снижения стойкости к развитию коррозии является пониженное содержание хрома в карбиде или снижение температуры плавления стали до 600 градусов. Но, если технологический процесс предусмотрен правильно, то этого происходить не должно.

Плавят сталь в специальных печах открытого типа. Для этого могут быть использованы и индукционные печи. Процесс плавления стали осуществляется при температуре от 850 до 1100 градусов, что обеспечивает ее полное деформирование. Чтобы не образовывались трещины, технологическая процедура предусматривает специальные режимы нагрева и охлаждения, которые проводятся попеременно.

Составляющие элементы после закаливания

После того как сталь прошла процедуру закалки, ее составляющими являются такие элементы:

•
  карбидные частицы;
• мартенситы;
• остаточные аустениты.

После достижения температурного режима предела 1050 градусов и выше, наблюдается снижение твердости материала. Это говорит, об увеличение количества аустенита в составе стали. При снижении температур плавления до 450-550 градусов наблюдается вторичная твердость материала, которая наступает в результате выделения мелкодисперсного карбида из состава стали.

Компоненты стали

Качественная сталь должна характеризоваться одновременно износоустойчивостью, прочностью, упругостью, пластичностью, жесткостью, антикоррозийной способностью и выдержкой заточки. На практике же почти все перечисленные свойства противоречат друг другу. Одним из основных элементов сплава, отвечающим за твердость и жесткость, является углерод. К соединениям с высоким его содержанием относятся те, у которых концентрация данного химического элемента составляет более 0,5%. Свойством износоустойчивости и низкой склонности к коррозии наделяет сталь хром. Если его уровень больше 13%, то это нержавеющее изделие.

Зернистость, прочность, жесткость придает сплаву марганец. Его применяют на этапе ковки и проката. Это так называемая раскисленная сталь.

Чтобы изделия из данного материала не были ломкими и хрупкими и вместе с тем являлись стойкими к нагреву, в соединение добавляется молибден. В таком случае сплав называется закаливающимся на воздухе.

Помогает снижать риски коррозии и придает твердость никель. Свойство крепости обеспечивает материалу кремний. Вольфрам и ванадий дают сплаву прочность и износоустойчивость.

Особенности марки стали 440

440 сталь относится к нержавеющим материалам. Используется она преимущественно для изготовления ножей, строительных конструкций. Отличительной особенностью данного сплава является стойкость к коррозии и высокая прочность. Также достоинством данной серии служит устойчивость к действию факторов окружающей среды, воды, к продуктам питания, слабым кислотам и щелочам.

Марка стали 440 включает подвиды 440А, 440В, 440С, причем серия 440А – мягче других, а 440С – тверже. Однако минусом 440С является хрупкость и сравнительно низкая стойкость к ржавчине по отношению к 440А и 440В. Получается, что при продолжительном контакте с влагой или агрессивными средами может появиться коррозия. Хотя дополнительные свойства, предупреждающие ржавчину, придаются данному сплаву благодаря гладкой отполированной поверхности.

Не рекомендуется использовать 440 сталь при температуре более высокой, чем ее нагрев во время отпуска, так как в этом случае потеряются механические свойства сплава.

Химический состав 440 стали

Сталь 440, характеристики которой напрямую зависят от химического состава, согласно серии, содержит элементы, приведенные в таблице ниже.

Как видно из таблицы, самое низкое содержание углерода в серии 440А, самое высокое – 440С, то есть последняя марка прочнее всех, а первая является самой устойчивой к коррозии. Хотя все серии данной марки довольно качественны и хорошо переносят нагрузки.

Физические свойства и термическая обработка нержавеющей стали 440

Сталь 440 характеристики по физическим показателям для серий А, В и С имеет следующие:

• плотность материала – 7650 кг/куб. м;
• модуль упругости – 200 ГПа;
• теплопроводность – 242 Вт/м кб.;
• удельная теплоемкость – 460 Дж/кг.кб.;
• электрическое удельное сопротивление – 600.

Твердость стали 440 варьируется в пределах 56-58 единиц.

Средний коэффициент теплового расширения, который измеряется в мм/м/градусов по Цельсию, у серии 440А – 10,1; 440В – 10,3; 440С – 11,7.

Термическая обработка данного материала проходит следующие стадии:

• отжиг;
• закалку;
• отпуск.

Отжиг проходит при температуре +850-900 градусов по Цельсию с последующим постоянным снижением до _600. Охлаждение происходит воздушным способом. Затем – процедура затухающего отжига при 735-785 градусах и остывание в печи.

Закалка проводится при +1010-1065 градусах по Цельсию. Гашение – с помощью теплого масла или воздуха.

Отпуск проходит при температуре +150-370 градусов, благодаря чему материалу придается необходимая твердость. Среди разновидностей такого материала, как сталь 440, характеристики по механическому воздействию лучшие у марки 440С. Данный сплав является наиболее дорогостоящим и надежным. Он определяет стандарт качества изделий.

Области применения стали 440

Нержавеющая сталь 440 в большинстве случаев используется для изготовления ножей. Прокат данного сплава предназначен для строительных изделий, которые имеют сварные или другие соединения.

Листы готовой продукции выпускаются толщиной от 4 до 50 мм. 440 сталь не требует дополнительного подогрева и термообработки при проведении с ней сварочных работ. Удобен и надежен сплав для производства подшипников, частей трубопроводной арматуры.

Из марки 440А вырабатывают большие нескладные ножи, в том числе для подводных работ, охоты. Клинки из серии 440С имеют отличные режущие свойства и хорошую выдержку заточки, поэтому такая сталь применяется для производства элитных режущих инструментов.

Нужно знать при покупке ножа с маркировкой “440”, что здесь применяется менее дорогостоящий сплав – 440А. В случае использования более дорогих соединений 440В и 440С производители всегда обращают на это внимание.

Общее описание сталей

Сталь 40 х 13 является наиболее востребованной при производстве ножей. Характеристики этого продукта лучше всего подходят для создания именно такого товара. Здесь стоит понимать, что чем сложнее химический состав, тем сложнее и дольше будет процесс обработки. Кроме того, значительно будет увеличиваться и стоимость готового изделия. Важно также знать, что наилучшая сталь для изготовления ножей, к примеру, получается только после термической обработки.

Может случиться так, что стойкость к этому дефекту может быть снижена. Чаще всего это происходит в том случае, если количество карбида в хроме слишком маленькое или если температура плавки стали снижается до 600 градусов. Однако при правильном технологическом процессе этого обычно не происходит.

Сталь 40 х 13 проходит плавку в специальных печах открытого типа. Для проведения этой процедуры можно использовать печи индукционного типа. Сам процесс плавки металла происходит при температуре от 850 до 1100 градусов по Цельсию. Для того чтобы избежать трещин при сильном нагреве, технологическая операция происходит поэтапно, где чередуется нагрев и охлаждение материала.

Обработка материала

Термообработка стали 40 х 13 это процедура, которая во многом определяет наличие положительных характеристик у сплава. После прохождения этого этапа, материал состоит из таких частиц, как карбиды, мартенситы, остаточные аустениты. Если во время термической обработки сплава температура будет превышать 1050 градусов по Цельсию, то будет образовываться больше аустенитных частиц. Это приведет к тому, что твердость стали 40х13 будет снижаться. Если понизить температуру плавки металла до 450 550 градусов по Цельсию, то можно получить такой эффект, как вторичная твердость. Это происходит из за того, что при такой температуре начинает выделяться вещество, которое называется мелкодисперсным карбидом.

Применение сплава

Основное предназначение использования стали 40 х 13 это изготовление недорогих, но достаточно прочных кухонных ножей. Все товары из такого сплава отлично подходят для применения в бытовых условиях, так как он практически никогда не покроется ржавчиной. Кроме того, достаточно просто точить ножи, которые сделаны из такой марки стали. Их очень удобно использовать, а также ухаживать за ними.

Преимуществом сплава стало еще и то, что он не только достаточно острый, чтобы успешно резать любые продукты питания, но он еще и полностью безопасен в экологическом плане, что и позволяет применять его на кухне.

Еще одно направление использования такой стали это изготовление скальпелей медицинского типа. Возможно производство также других деталей, таких как пружины, подшипники и другие. Единственное отрицательное качество этого материала это низкая устойчивость к воздействию агрессивной окружающей среды, а также высокой температуры. По этим причинам такая сталь не подходит для применения при сварке, к примеру.

Какой коррозионной стойкостью обладает марка Стали 40Х13.

Закалка Стали 40Х13 дарит ей прекрасную коррозионную устойчивость, которая обеспечивает совершенное удаление карбидных частиц. При повышении температуры во время отпуска, снижается карбидная стойкость к общей коррозии. Причиной уменьшения коррозионной стойкости выступает обеднение состава по хрому, за счет выделения хромовых карбидов. Одновременно с этим стойкость этой марки стали к возникновению коррозии немного ниже, нежели у марки 30Х13. Коррозионная стойкость понижается в случае отпуска до температур 600С, после чего наблюдается ее некоторое увеличение. Правда, показатель не достигает того уровня, которым обладает сталь в закаленном состоянии.

Сталь 40Х13 – особенности структуры.

После закалки Стали, ее микроструктура включает в себя карбидные частицы, мартенситы и немного остаточных аустенитов. Когда температурный режим отпуска достигает отметки в 1050С (и далее повышается), твердость материала перестает возрастать, а даже наоборот, несколько снижается. Данный факт свидетельствует о том, что количество аустенита в нем увеличивается. При отпуске закаленной стали происходит мартенситный распад (превращается в ферритно-карбидную смесь), кроме того снижается твердость. Но в интервале температур отпуска от 450-ти до 550-ти градусов можно наблюдать эффект вторичной твёрдости, связан он с выделением из состава мелкодисперсных карбидов.

Сталь 40Х13 – основные технологические параметры.

Сталь этой марки отлично подвергается пластической, горячей деформации, проводится она в температурном интервале от 850-ти до 1100-ти градусов. Данная сталь склонна к появлению трещинок, если скорости охлаждения и нагрева чересчур быстрые. Именно поэтому при нагревании для горячей деформации пользуются медленным подогревом до 830С, а затем, уже после деформации, применяют медленное охлаждение в печи, песке либо стопе. Для Стали 40Х13 пластическая холодная деформация ограничена. В роли смягчающей термообработки после деформации используют промежуточный отжиг (температура 800С), либо полный отжиг (температура 880С). В самом конце проводится такая термообработка, как закалка стали при 1050С с последующим охлаждением на воздухе либо в масле, а также отпуск до заданной твердости и коррозионной стойкости.

Ножи из стали 40Х13. Отзывы потребителей о стальных, нержавеющих ножах.

Данная высоколегированная марка обладает повышенной твердостью, а потому преимущественно используют Сталь 40Х13 для ножей дайверов, водолазов и рыбаков. Распространен этот материал также в производстве хозяйственно-бытовых ножей, в том числе и складных, либо сувенирных клинков. Режущая кромка таких стальных ножей удовлетворительная, поскольку сама сталь весьма мягкая.

Закалка – это термический процесс, которому плохо поддается Сталь 40Х13. Характеристики 55HRC для клинков весьма неплохие, то есть, можно утверждать, что проведение качественной закалки и выполнение обработки, намного важнее, чем непосредственный состав материала. Мягкость данной стали в некоторой мере является даже преимуществом, поскольку стальные ножи легко затачиваются, чего не скажешь о клинках из Стали 95Х18. Также к положительным моментам можно отнести то, что данные ножи не подвергаются ржавчине и не нуждаются в каком-либо дополнительном уходе.

Опубликована: 05.06.2014 · Просмотров: [32200]

Источники

• http://fb.ru/article/389244/stal-h-harakteristiki-primenenie-otzyivyi
• https://stanok.guru/stal/osnovnye-harakteristiki-i-otzyvy-stali-40h23.html
• http://fb.ru/article/151568/stal—nerjaveyuschaya-stal-stal-harakteristiki
• https://autogear.ru/article/389/244/stal-h-harakteristiki-primenenie-otzyivyi/
• http://www.stalevar.net/obj/metalloprokat-i-metalloobrabotka/stalj-40h23-harakteristiki-struktura-osobennosti-i-oblastj-primeneniya

[свернуть]

ogorod.life

Ножевая сталь 40х13

Любой кухонный режущий инструмент из металла должен отвечать целому ряду требований, в первую очередь, гигиеническим. Очевидным выбором здесь стала нержавейка, т.е. коррозионно-стойкая, высоколегированная, жаропрочная сталь повышенной прочности и твердости марки 40х13. Её часто называют ножевой сталью, однако идет данный материал не только на изготовление ножей, но и на производство шариковых подшипников, рессор, пружин и всевозможного мерительного инструмента.

Микроструктура подобного сплава в его закаленном состоянии включает карбиды, мартенситы и небольшое процентное содержание остаточного аустенита. Всё это обеспечивает высокий уровень коррозионной стойкости (выше только у нержавейки 30Х13). При этом данный материал не является свариваемым, а выплавляется он в открытых электродуговых или индукционных печах при t=850-1100°C. Во избежание деформаций металла сталь 40х13 нагревают относительно медленно, после чего так же медленно охлаждают с помощью песка.

Характеристики стали марки 40х13

Химический состав ножевой стали 40Х13 представлен на следующей диаграмме:

Закалка данного материала производится при температуре 1030-1050^oC, при ковке же металл приходится нагревать до 1200^оС. По окончании механической обработки сталь 40х13 сечением не более 200 мм дополнительно подвергается низкотемпературному отжигу. Твердость готового обработанного материала составляет 143-229 МПа (HB 10^-1), а удельный вес 7650 кг/м³.

В целом, физические свойства стали 40X13 делают её похожей на большинство инструментальных сталей. Она незаменима при изготовлении бытового и хирургического режущего инструмента, однако не менее популярна в производстве:

• осей
• втулок
• валов
• корпусов
• лопастей турбин
• болтов
• гаек
• карбюраторных игл и т.п.

Заметим, что любые изделия из данного металла способны длительно находится в любых коррозионных средах, температура которых достигает 400-450°С.

Применение стали 40X13

Высокая коррозионная стойкость марки стали 40х широко востребована авиаконструкторами, которые нуждаются в материале, дополнительно обладающем повышенной прочностью и используемом для производства деталей, работающих на износ в условиях огромных механических нагрузок.

Несмотря на своё название, эта ножевая сталь имеет удовлетворительную стойкость ножевой кромки. Она относительно мягкая, однако при качественной закалке способна демонстрировать отличную твердость (57 HRC). С другой стороны, мягкость металла позволяет легко затачивать ножи, в то время как антикоррозионная устойчивость становится главным критерием выбора при поиске лучшего материала для ножей, используемых дайверами, рыбаками или водолазами. Ножи из стали 40х13 никогда не ржавеют, не нуждаются в каком-либо уходе, именно поэтому сегодня данный материал идет на изготовление самого разного режущего инструмента хозяйственно-бытового и сувенирного назначения. При этом его получение не связано с серьезными затратами, что позволяет отнести сталь 40х13 к разряду дешевых нержавеющих металлов.

fx-commodities.ru
